P-334WH

802.11g High Power Wireless Router

Quick Start Guide

Version 3.60

Edition 1

8/2006

Table of Contents

ENGLISH 3 DEUTSCH 19 ESPAÑOL 36 FRANÇAIS 52 ITALIANO 68 SVENSKA 84 繁體中文 100

Page 2

Page 3

ENGLISH

Overview

The P-334WH is an IEEE 802.11b/g wireless broadband router with a four-port 10/100 Mbps switch. The P334WH also works as an access point (AP) or a Wi-Fi WAN router that allows you to access the Internet via a wireless WAN connection.

You should have an Internet account already set up and have been given most of the following information.

Table 1 Internet Account Information

Your device’s WAN IP Address (if given): ______________ DNS Server IP Address (if given): Primary _____________, Secondary ______________ Connection Type: Ethernet Service Type: _______________________

User Name: ____________

PPTP: User Name: ____________

Your WAN IP Address (if given) ____________ Connection ID (if required): ____________

PPPoE (PPPoE) Service Name: ____________

User Name: ____________ Password: ____________

See your User’s Guide for background information on all features.

Password: ____________ PPTP Server IP Address: ___________ or PPTP Domain Name: ___________

The following lists what you need to do:

1 Hardware Connections 2 Accessing the Web Configurator 3 Operating Mode 4 Connection Wizard Setup

Page 4

ENGLISH

1 Hardware Connections

Do the following to make hardware connections for initial setup.

WAN Connection

Connect your modem to the WAN port using the cable that came with your modem. LAN Connection

Connect your computer to a LAN port using the included Ethernet cable.

POWER Connection

Use the included power adaptor to connect the POWER socket to an appropriate power source.

The LEDs

Look at the top panel LEDs. When you connect the power, the PWR LED blinks and stays on once the device is ready.

The LAN, WAN and WLAN LEDs turn on if the corresponding connections are properly made.

Page 5

ENGLISH

2 Accessing the Web Configurator

1 Launch your web browser. Enter “192.168.1.1” as the web site address.

Note: If the login screen does not display, check your browser’s security settings (see

Troubleshooting for details) or make sure your computer is set to receive an IP address

dynamically (see Set Up Your Computer’s IP Address).

2 The Password window displays. Enter the

password (“1234” is the default) and click Login.

3 Change the password in the screen that follows

and click Apply.

4 Click Go to Wizard setup to set up your P-334WH

(in router mode) for the first time. Click Go to Advanced setup to use main menus to

configure advanced features, such as operating mode.

3 Operating Mode

The P-334WH supports three operating modes: Router, Access Point and WiFi WAN Router.

Router (default): Select this mode if the P-334WH is connected to a broadband DSL/cable modem. NAT

allows all LAN computers to access the Internet using the same public IP address.

WiFi WAN Router: In this mode, the P-334WH works similarly as a Router, but uses a wireless WAN connection via an access point (AP) or wireless router, instead of a wired connection via a DSL/cable modem. In this mode, the P-334WH does not allow network access to wireless clients (WLAN).

Access Point: In this mode, the P-334WH works as a Router without routing features (such as NAT), firewall, content filtering, etc.

Page 6

ENGLISH

When the P-334WH is in Access Point or WiFi WAN Router mode, all LAN and WAN ports act as a hub.

If you want to configure the operating mode, click Maintenance > Sys OP Mode. See your User’s Guide for more information about the operating modes.

Note: Use the wizard to configure the P-334WH in Router mode. If you want to use the P-334WH in

Access Point or WiFi WAN Router mode, use the main menus.

4 Connection Wizard Setup

Note: The connection wizard is for setting up Internet access when the P-334WH is in Router mode

only. If the P-334WH is in Access Point or WiFi WAN Router mode, using the wizard will reset the operating mode to Router mode (the default).

1 After you log into the web configurator and click

Go to Wizard setup, choose your language from the drop-down list box. Click Next.

2 Click Next to proceed with the Connection Wizard.

Internet Access Setup

Note: Enter the Internet access information exactly as given to you by your ISP in each wizard screen

and then click Next to continue or click Back to return to the previous screen.

Page 7

ENGLISH

Current screen information will be lost if you click Back.

STEP 1: System Information

1 This screen is optional. You can just click Next.

• System Name is for identifying the P-334WH. You

can enter your computer's "Computer Name".

• If you leave the Domain Name blank, the domain

name obtained by DHCP from the ISP is used.

STEP 2: Wireless LAN

Configure ONE of the following wireless security types on the P-334WH:

• Auto security: Have the P-334WH automatically generate a pre-shared key.

• None security: Have no wireless LAN security configured. If you do not enable any wireless security on your P-

334WH, your network is accessible to any wireless networking device that is within range.

• Basic security: WEP (Wired Equivalent Privacy) encrypts data frames before transmitting over the wireless net-

work. The higher the WEP Encryption, the higher the security but the slower the throughput.

• Extend (WPA-PSK or WPA2-PSK) security: Configure a Pre-Shared Key. Choose this option only if your wire-

less clients support WPA-PSK or WPA2-PSK respectively.

Note: The wireless clients and P-334WH must use the same SSID, channel ID and WPA(2)-PSK (if

WPA(2)-PSK is enabled) or WEP encryption key (if WEP is enabled) for wireless communication.

Auto or No Wireless Security

A Enter a unique name to identify the P-334WH in the wireless LAN. B Select a wireless security level. Choose Auto or None. C The P-334WH automatically scans for and selects a channel not in use by a nearby device. The P-334WH and

wireless client must use the same channel.

D If you select Auto and click Next, a screen pops up displaying the generated pre-shared key. Click OK to

continue. You can also view the generated pre-shared key in the Wireless LAN > General screen.

Page 8

ENGLISH

A B C

Basic(WEP) Security

A Enter a unique name to identify the P-334WH in the wireless LAN. B Select Basic(WEP) security. C The P-334WH automatically scans for and selects a channel not in use by a nearby device. The P-334WH and

wireless client must use the same channel.

D Select 64-bit, 128-bit or 256-bit from the WEP Encryption drop-down list. E Select ASCII or Hex WEP key input method. F You can create a WEP key by either:

Entering a Passphrase (up to 32 printable characters) and clicking Generate to have the P-334WH automatically generates four WEP keys.

Or Manually entering a key in each Key (1~4) field.

G Select one of the Key radio buttons to use as the default WEP key.

Page 9

ENGLISH

A B C

Extend (WPA-PSK or WPA2-PSK) Security

A Enter a unique name to identify the P-334WH in the wireless LAN. B Select WPA-PSK or WPA2-PSK security. C The P-334WH automatically scans for and selects a channel not in use by a nearby device. The P-334WH and

wireless client must use the same channel.

D Type a pre-shared key to have a more secure wireless connection than WEP encryption. Type from 8 to 63

case-sensitive ASCII characters. You can set up the most secure wireless connection by configuring WPA(2) in the advanced wireless screen. You need to configure a RADIUS server to do this.

Page 10

ENGLISH

A B C

STEP 3: WAN

The wizard attempts to detect which WAN connection type you are using.

If the wizard cannot detect a connection type, you must select ONE from the drop-down list box. Check with your ISP to make sure you are using the correct type:

1 Ethernet 2 PPPoE 3 PPTP.

Note: If you were given Internet access settings, enter them in the following fields. Otherwise leave the

default settings and click Next.

Page 11

ENGLISH

Ethernet Connection

A Select Ethernet as your WAN connection type. B Select Get automatically from your ISP if your ISP did not assign you a fixed IP address. Skip to C.

Or Select Use fixed IP address provided by your ISP to give the P-334WH a static IP address. Go to B1. B1 If you select Use fixed IP address provided by your ISP, enter a WAN IP address, WAN IP Subnet Mask

and the neighboring device’s IP address given by your ISP. If you are given DNS server settings, enter them in the fields. Otherwise leave the default settings and click

Next. C Select Factory Default to use the factory assigned default MAC address. D Select the check box to have the P-334WH apply bandwidth management to traffic going out through the

WAN, LAN or WLAN port according to the traffic type.

E Click Apply to save your changes.

Page 12

ENGLISH

Page 13

ENGLISH

PPPoE Connection

A Select PPPoE as your WAN connection type. B Type a Service Name (optional), User Name and Password. C Select Get automatically from your ISP if your ISP did not assign you a fixed IP address. Skip to D.

Or Select Use fixed IP address provided by your ISP to give the P-334WH a static IP address. Go to C1. C1 If you select Use fixed IP address provided by your ISP, enter a WAN IP address, WAN IP Subnet Mask

and the neighboring device’s IP address given by your ISP.

If you are given DNS server settings, enter them in the fields. Otherwise leave the default settings and click

Next. D Select Factory Default to use the factory assigned default MAC address. E Select the check box to have the P-334WH apply bandwidth management to traffic going out through the

WAN, LAN or WLAN port according to the traffic type.

F Click Apply to save your changes.

Page 14

ENGLISH

A B

Page 15

ENGLISH

PPTP Connection

A Select PPTP as your WAN connection type. B Type a User Name and Password. C Select Get automatically from ISP if your ISP did not assign you a fixed PPTP IP address.

Or select Use fixed IP address to give the P-334WH a fixed, unique PPTP IP address and subnet mask. D Type a PPTP Server IP Address. E Type a Connection ID/Name (if provided). F Select Get automatically from your ISP if your ISP did not assign you a fixed IP address. Skip to G.

Select Use fixed IP address provided by your ISP to give the P-334WH a static IP address. Go to F1.

F1 If you select Use fixed IP address provided by your ISP, enter a WAN IP address, WAN IP Subnet Mask

and the neighboring device’s IP address given by your ISP. If you are given DNS server settings, enter them in the fields. Otherwise leave the default settings and click

Next. G Select Factory Default to use the factory assigned default MAC address. H Select the check box to have the P-334WH apply bandwidth management to traffic going out through the

WAN, LAN or WLAN port according to the traffic type.

I Click Apply to save your changes.

Page 16

ENGLISH

A B

D E

Page 17

ENGLISH

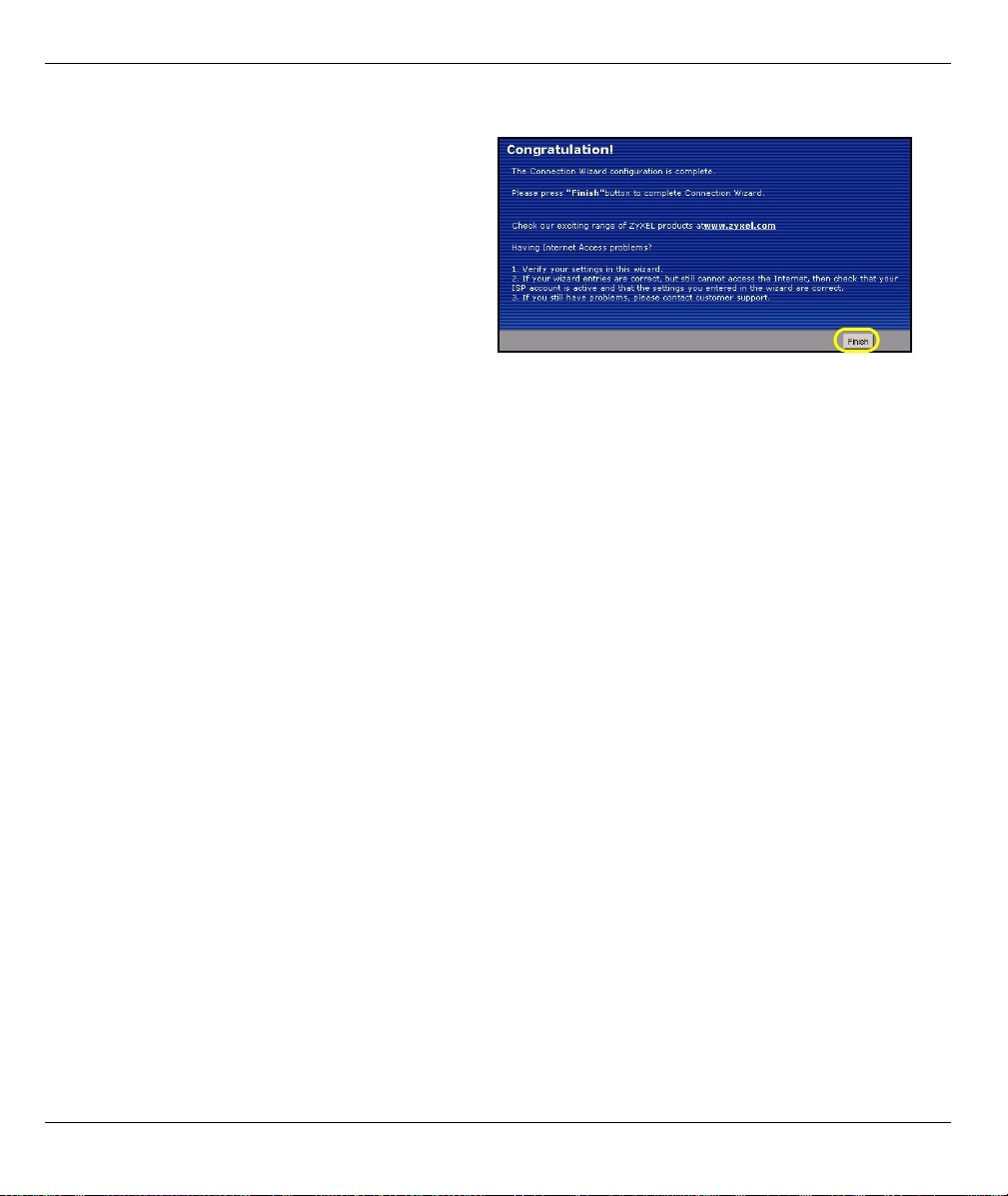

Internet Access Setup Complete

If you have any Internet access problems, follow the on-screen instructions.

Click Finish to complete the wizard setup.

Troubleshooting

1 If you cannot access the web configurator using Internet Explorer in Windows XP or Windows Server 2003,

make sure you allow pop-up windows, JavaScripts and Java permissions or set the Internet security level lower than High in Internet Explorer (in Internet Explorer, click Tools > Internet Options > Security >

Custom Level...). See the appendix in the User’s Guide for more information.

2 If you cannot access the Internet when your computer is connected to the LAN port, follow these steps.

A) Check the LEDs on the top panel. If they are different than what is described in section 1, make sure the

connections are correct. If the LEDs are still different, turn off the device, wait a few seconds, and turn it on again.

B) Follow the steps in section 4 again. Make sure you enter the correct information. For example, if your

account has a user name and password, make sure you type it correctly. In addition, if you are not sure which encapsulation your ISP uses, contact your ISP.

C) If you are using a new Internet account, contact your ISP to make sure it is active. D) If the P-334WH is in Access Point mode, make sure the P-334WH is connected to a modem or router. E) If the P-334WH is in WiFi WAN Router mode, make sure the P-334WH is NOT connected to a modem or

router. The P-334WH and AP or wireless router should use the same wireless and wireless security settings.

F) If you still have problems, see Troubleshooting in the User’s Guide.

3 If you cannot access the Internet using the wireless network, follow these steps.

A) If you can access the web configurator, follow steps A - F above. If you do not, go to the next step. B) Make sure your P-334WH and your computer are using the same wireless and wireless security

settings. Follow the steps in section 4.

Set Up Your Computer’s IP Address

This section shows you how to set your Windows NT/2000/XP computer to automatically get an IP address. This ensures that your computer can communicate with your P-334WH. Refer to your User’s Guide for detailed IP address configuration for other Windows and Macintosh computer operating systems.

Page 18

ENGLISH

1 In Windows XP, click start, Control Panel. In Windows 2000/NT, click Start, Settings, Control Panel. 2 In Windows XP, click Network Connections. In Windows 2000/NT, click Network and Dial-up

Connections. 3 Right-click Local Area Connection and then click Properties. 4 Select Internet Protocol (TCP/IP) (under the General tab in Win

XP) and click Properties. 5 The Internet Protocol TCP/IP Properties screen opens (the

General tab in Windows XP). 6 Select the Obtain an IP address automatically and Obtain

DNS server address automatically options. 7 Click OK to close the Internet Protocol (TCP/IP) Properties

window.

8 Click Close (OK in Windows 2000/NT) to close the Local Area

Connection Properties window. 9 Close the Network Connections screen.

Viewing Your Product’s Certifications

1 Go to http://www.zyxel.com. 2 Select your product from the drop-down list box on the ZyXEL home page to go to that product's page. 3 Select the certification you wish to view from this page.

Page 19

DEUTSCH

Übersicht

Der P-334WH ist ein drahtloser IEEE 802.11b/g-Breitbandrouter mit einem eingebauten 10/100-Mbps-Switch mit vier Anschlüssen. Der P-334WH kann auch als Access Point (AP) oder Wi-Fi WAN-Router verwendet werden, mit dem Sie über eine WAN-Verbindung auf das Internet zugreifen können.

Tabelle 1 Daten zum Internetkonto

Die WAN IP-Adresse Ihres Geräts (wenn vorhanden): ______________ DNS Server IP-Adresse (wenn vorhanden): Primär _____________, Sekundär ______________ Verbindungstyp: Ethernet Diensttyp: _______________________

Benutzername: ____________

PPTP Benutzername: ____________

Ihre WAN IP-Adresse (wenn vorhanden) ____________

Verbindungs-ID (wenn erforderlich): ____________

PPPoE (PPPoE) Dienstname: ____________

Benutzername: ____________ Passwort: ____________

Ausführliche Informationen zu allen Funktionen finden Sie im Benutzerhandbuch.

Passwort: ____________ PPTP Server IP-Adresse: ___________ oder PPTP Domain-Name: ___________

Im Folgenden wird aufgeführt, welche Schritte notwendig sind:

1 Anschließen der Hardware 2 Zugriff auf den Web-Konfigurator 3 Betriebsmodus 4 Verbindungsassistent-Setup

Page 20

DEUTSCH

1 Anschließen der Hardware

Bei der Erstinstallation müssen die folgenden Hardwareverbindungen hergestellt werden.

Herstellen der WAN-Verbindung

Schließen Sie Ihr Modem mit dem mitgelieferten Kabel an den WAN-Anschluss an. Herstellen der LAN-Verbindung

Schließen Sie Ihren Computer mit dem mitgelieferten Ethernet-Kabel an einen LAN-Anschluss an.

Anschließen an das Stromnetz

Verbinden Sie den Netzanschluss des Geräts (POWER) mit dem mitgelieferten Netzadapter mit einer geeigneten Stromquelle.

Page 21

DEUTSCH

Die LED-Anzeigen

Prüfen Sie die LEDs auf dem Gerät. Wenn Sie das Gerät an das Stromnetz anschließen, beginnt die LED-Anzeige PWR zu blinken. Wenn es bereit ist, hört sie auf zu blinken und leuchtet stetig.

Die LED-Anzeigen LAN, WAN und WLAN beginnen zu leuchten, wenn die entsprechenden Verbindungen bestehen.

2 Zugriff auf den Web-Konfigurator

1 Starten Sie Ihren Webbrowser. Geben Sie als Websiteadresse "192.168.1.1" ein.

Hinweis: Wenn das Anmeldefenster nicht angezeigt wird, prüfen Sie die Sicherheitseinstellungen Ihres

Browsers (Informationen dazu finden Sie unter Problembeseitigung) und stellen Sie sicher, dass Ihr Computer so eingestellt ist, dass er eine IP-Adresse dynamisch erhält (siehe

Einrichten der IP-Adresse des Computers).

2 Auf dem Bildschirm erscheint das Fenster

Passwort. Geben Sie das Passwort ein ("1234"

ist das Standardpasswort) und klicken Sie auf

3 Ändern Sie im nachfolgenden Fenster das

Passwort und klicken Sie auf Apply (Übernehmen).

4 Wenn Sie den P-334WH das erste Mal (im Router-

Modus) verwenden, klicken Sie auf Go to Wizard setup (Zum Setup-Assistenten).

Klicken Sie auf Go to Advanced setup (Zum Erweiterten Setup), um die erweiterten Funktionen wie den Betriebsmodus in den Hauptmenüs zu konfigurieren.

Page 22

DEUTSCH

3 Operating Mode (Betriebsmodus)

Der P-334WH unterstützt drei Betriebsmodi: Router, Access Point und WiFi WAN Router.

Router (Standard): Wählen Sie diesen Modus, wenn der P-334WH mit einem DSL/Kabel-Breitbandmodem

verbunden ist. Durch NAT können alle Computer des LAN mit derselben öffentlichen IP-Adresse auf das Internet zugreifen.

WiFi WAN Router: In diesem Modus funktioniert der P-334WH ähnlich wie ein Router, wobei anstelle einer kabelgebundenen Verbindung über ein DSL/Kabelmodem eine drahtlose WAN-Verbindung oder ein drahtloser Router als AP verwendet wird. In diesem Modus lässt der P-334WH keinen Netzwerkzugriff auf WirelessClients (WLAN) zu.

Access Point: In diesem Modus funktioniert der P-334WH als Router ohne Routing-Funktionen (wie NAT), Firewall, Inhaltsfilter usw.

Wenn der P-334WH als Access Point oder WiFi WAN Router eingestellt ist, funktionieren alle LAN- und WAN-Anschlüsse als Hub.

Wenn Sie den Betriebsmodus konfigurieren möchten, klicken Sie auf Maintenance > Sys OP Mode (Wartung > Systembetriebsmodus) Weitere Informationen zu den Betriebsmodi finden Sie im Benutzerhandbuch.

Hinweis: Konfigurieren Sie den P-334WH im Router-Modus mit dem Assistenten. Wenn der P-334WH

im Access Point- oder WiFi WAN Router-Modus verwendet werden soll, sollten Sie die Hauptmenüs verwenden.

Page 23

DEUTSCH

4 Verbindungsassistent-Setup

Hinweis: Der Verbindungsassistent wird nur dann zum Einrichten des Internetzugriffs verwendet, wenn

der P-334WH im Router-Modus verwendet wird. Wenn sich der P-334WH im Access Pointoder WiFi WAN Router-Modus befindet, setzt der Assistent den Betriebsmodus auf Router (die Standardeinstellung) zurück.

1 Melden Sie sich beim Web-Konfigurator an, klicken

Sie auf Go to Wizard setup (Zum AssistentenSetup), und wählen Sie aus dem Listenfeld eine Sprache aus. Klicken Sie auf Next (Weiter).

2 Klicken Sie auf Next (Weiter) und fahren Sie mit

dem Connection Wizard (Verbindungsassistent) fort.

Einrichten des Internetzugangs

Hinweis: Geben Sie in jedem Fenster des Assistenten die für den Internetzugang erforderlichen

Informationen ein, die Sie von Ihrem Internetdienstanbieter erhalten haben. Klicken Sie dann zum Fortfahren auf Next (Weiter) oder kehren Sie mit Back (Zurück) zum vorhergehenden Fenster zurück.

Wenn Sie auf Back (Zurück) klicken, gehen alle aktuell auf dem Bildschirm vorhandenen Daten verloren.

Page 24

DEUTSCH

SCHRITT 1: Systemdaten

1 Dieses Fenster ist optional. Sie können einfach

auf Next (Weiter) klicken. Der System Name (Systemname) wird für die

Identifikation des P-334WH benötigt. Geben Sie den Namen des Computers "Computername" ein

Wenn Sie das Feld Domain Name (Domainname) frei lassen, wird der Domainname verwendet, der vom DHCP des Internetdienstanbieters vorgegeben ist.

SCHRITT 2: Wireless LAN

Konfigurieren Sie beim P-334WH EINEN der folgenden Wireless-Sicherheitstypen:

Auto security (Automatische Sicherheit): Lassen Sie den P-334WH automatisch einen PSK-Schlüssel erzeu-

gen..

None (Keine): Es wird keine Wireless-LAN-Sicherheit konfiguriert. Wenn Sie beim P-334WH keine Wireless-

Sicherheitsfunktion aktivieren, ist Ihr Netzwerk für jedes beliebige drahtlose Netzwerkgerät zugänglich, das

sich in dessen Bereich befindet.

Basic security (Basissicherheit): WEP (Wired Equivalent Privacy) verschlüsselt die Datenübertragungsblöcke,

bevor sie über das Wireless-Netzwerk übertragen werden. Je höher die WEP-Verschlüsselung, um so höher ist

zwar die Sicherheit, jedoch wird die Übertragungsgeschwindigkeit geringer.

Extend (WPA-PSK or WPA2-PSK) security (Erweiterte Sicherheit (WPA-PSK oder WPA2-PSK)): Konfiguriert

einen Pre-Shared-Key. Wählen Sie diese Option nur, wenn die Wireless-Clients entweder WPA-PSK oder

WPA2-PSK unterstützen.

Hinweis: Die Wireless-Clients und der P-334WH müssen für die drahtlose Kommunikation dieselbe

SSID, Channel-ID und WPA(2)-PSK (wenn WPA(2)-PSK aktiviert ist) bzw. dieselbe WEPVerschlüsselung (wenn WEP aktiviert ist) verwenden.

Automatisch oder Keine Wireless-Sicherheit

A Geben Sie einen Namen ein, mit dem der P-334WH im Wireless-LAN eindeutig identifiziert wird. B Wählen Sie eine Sicherheitsstufe für die drahtlosen Verbindungen. Wählen Sie Auto (Automatisch) oder

None (Keine).

C Der P-334WH sucht automatisch nach einem Kanal, der nicht von einem Gerät in der Umgebung verwendet

wird. Der P-334WH und der Wireless-Client müssen denselben Kanal verwenden.

D Wenn Sie die Option Auto (Autom.) wählen und auf Next (Weiter) klicken, wird ein Fenster mit dem erzeugten

PSK-Schlüssel angezeigt. Klicken Sie zum Fortfahren auf OK (OK). Sie können sich diesen PSK-Schlüssel auch im Fenster Wireless LAN > General (Wireless-LAN > Allgemein) ansehen.

Page 25

DEUTSCH

A B C

Basis-Sicherheit (WEP)

A Geben Sie einen Namen ein, mit dem der P-334WH im Wireless-LAN eindeutig identifiziert wird. B Wählen Sie die Sicherheitsstufe Basic (WEP) (Basis (WEP)). C Der P-334WH sucht automatisch nach einem Kanal, der nicht von einem Gerät in der Umgebung verwendet

wird. Der P-334WH und der Wireless-Client müssen denselben Kanal verwenden.

D Wählen Sie aus der Liste für die WEP-Verschlüsselung 64-bit, 128-bit oder 256-bit. E Wählen Sie als Eingabemethode für den WEP-Schlüssel ASCII oder Hex. F Ein WEP-Schlüssel kann erzeugt werden:

Geben Sie eine Passphrase (mit maximal 32 druckbaren Zeichen) ein und klicken Sie auf Generate (Erzeugen). Der P-334WH erzeugt automatisch vier WEP-Schlüssel.

Oder geben Sie in jedem Feld Key (Schlüssel) (1 bis 4) selbst einen Schlüssel ein.

G Wählen Sie eine der Tasten Key (Schlüssel) aus, die als Standard-WEP-Schlüssel verwendet werden

soll.

Page 26

DEUTSCH

A B C

Erweitern (WPA-PSK) oder WPA2-PSK-Si

A Geben Sie einen Namen ein, mit dem der P-334WH im Wireless-LAN eindeutig identifiziert wird. B Wählen Sie die Sicherheit WPA-PSK oder WPA2-PSK. C Der P-334WH sucht automatisch nach einem Kanal, der nicht von einem Gerät in der Umgebung verwendet

wird. Der P-334WH und der Wireless-Client müssen denselben Kanal verwenden.

D Geben Sie einen Pre-Shared-Key ein, wenn die Wireless-Verbindung sicherer sein soll als mit einer

WEP-Verschlüsselung. Geben Sie zwischen 8 und 63 ASCII-Zeichen ein (Groß- und Kleinschreibung wird unterschieden). Die sicherste Wireless-Verbindung kann errichtet werden, indem Sie im Fenster Advanced Wireless (Erweitertes Wireless) WPA(2) konfigurieren. Dazu müssen Sie einen RADIUSServer konfigurieren.

Page 27

DEUTSCH

A B C

SCHRITT 3: WAN

Der Assistent versucht zu ermitteln, welche Art von WAN-Verbindung Sie verwenden.

Wenn der Assistent keinen Verbindungstyp erkennen kann, müssen Sie aus dem Listenfeld EINEN auswählen. Prüfen Sie bei Ihrem Internetdienstanbieter, ob Sie den richtigen Typ verwenden:

1 Ethernet 2 PPPoE 3 PPTP

Hinweis: Wenn Ihnen Zugangseinstellungen für das Internet vorgegeben wurden, geben Sie diese in

die folgenden Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

Page 28

DEUTSCH

Ethernet-Verbindung

A Wählen Sie als Ihren WAN-Verbindungstyp Ethernet. B Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Sie

von Ihrem Internetdienstanbieter keine feste IP-Adresse zugewiesen bekommen haben. Weiter mit C. Oder Wählen Sie Use fixed IP address provided by your ISP (Vom Internetdienstanbieter vorgegebene feste IP-

Adresse verwenden), um dem P-334WH eine feste und eindeutige IP-Adresse zu geben. Gehen Sie zu B1. B1 Wenn Sie die Option Use fixed IP address provided by your ISP wählen, müssen Sie die WAN IP-

Adresse, die WAN IP-Subnetz-Maske und die IP-Adresse des Standardgateway angeben, die der ISP mitgeteilt hat.

Wenn Sie die DNS-Servereinstellungen kennen, geben Sie diese in die Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

C Wählen Sie Factory Default (Standardwerte), um die werkseitig festgelegte Standard-MAC-Adresse zu

verwenden.

D Klicken Sie auf das Kontrollkästchen, damit der P-334WH die Bandbreitenverwaltung verwendet. E Klicken Sie auf Apply (Anwenden), um Ihre angepassten Einstellungen zu speichern.

Page 29

DEUTSCH

Page 30

DEUTSCH

PPPoE-Verbindung

A Wählen Sie als Ihren WAN-Verbindungstyp PPPoE. B Geben Sie Service Name (Servicename) (optional), User Name (Benutzername) und Password (Passwort)

ein.

C Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Sie

von Ihrem Internetdienstanbieter keine feste IP-Adresse zugewiesen bekommen haben. Weiter mit D. Oder Wählen Sie Use fixed IP address provided by your ISP (Vom Internetdienstanbieter vorgegebene feste IP-

Adresse verwenden), um dem P-334WH eine feste und eindeutige IP-Adresse zu geben. Gehen Sie zu C1. C1 Wenn Sie die Option Use fixed IP address provided by your ISP wählen, müssen Sie die WAN IP-

Adresse, die WAN IP-Subnetz-Maske und die IP-Adresse des Standardgateway angeben, die der ISP mitgeteilt hat.

Wenn Sie die DNS-Servereinstellungen kennen, geben Sie diese in die Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

D Wählen Sie Factory Default (Standardwerte), um die werkseitig festgelegte Standard-MAC-Adresse zu

verwenden.

E Klicken Sie auf das Kontrollkästchen, damit der P-334WH die Bandbreitenverwaltung verwendet. F Klicken Sie auf Apply (Anwenden), um Ihre angepassten Einstellungen zu speichern.

Page 31

DEUTSCH

A B

Page 32

DEUTSCH

PPTP-Verbindung

A Wählen Sie als Ihren WAN-Verbindungstyp PPTP. B Geben Sie User Name (Benutzername) und Password (Passwort) ein. C Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Sie

von Ihrem Internetdienstanbieter keine feste PPTP IP-Adresse zugewiesen bekommen haben. Oder wählen Sie Use fixed IP address (Feste IP-Adresse verwenden), um dem P-334WH eine feste und

eideutige PPTP IP-Adresse sowie Subnet-Mask zuzuweisen.

D Geben Sie eine PPTP Server IP-Adresse ein E Geben Sie Verbindungs-ID/-Name ein (wenn vorhanden) F Wählen Sie Get automatically from your ISP (Automatisch vom Internetdienstanbieter laden), wenn Sie

von Ihrem Internetdienstanbieter keine feste IP-Adresse zugewiesen bekommen haben. Weiter mit G. Oder Wählen Sie Use fixed IP address provided by your ISP (Vom Internetdienstanbieter vorgegebene feste IP-

Adresse verwenden), um dem P-334WH eine feste und eindeutige IP-Adresse zu geben. Gehen Sie zu F1. F1 Wenn Sie die Option Use fixed IP address provided by your ISP wählen, müssen Sie die WAN IP-

Adresse, die WAN IP-Subnetz-Maske und die IP-Adresse des Standardgateway angeben, die der ISP mitgeteilt hat.

Wenn Sie die DNS-Servereinstellungen kennen, geben Sie diese in die Felder ein. Anderenfalls werden die Standardeinstellungen belassen. Klicken Sie auf Next (Weiter).

G Wählen Sie Factory Default (Standardwerte), um die werkseitig festgelegte Standard-MAC-Adresse zu

verwenden.

H Klicken Sie auf das Kontrollkästchen, damit der P-334WH die Bandbreitenverwaltung verwendet. I Klicken Sie auf Apply (Anwenden), um Ihre angepassten Einstellungen zu speichern.

Page 33

DEUTSCH

A B

D E

Page 34

DEUTSCH

Einrichten des Internetzugangs fertig stellen

Wenn beim Zugriff auf das Internet Probleme auftreten sollten, befolgen Sie die Anweisungen auf dem Bildschirm.

Klicken Sie auf Finish (Fertig stellen), um den SetupAssistenten abzuschließen.

Problembeseitigung

1 Wenn Sie mit dem Internet Explorer bei Windows XP oder Windows Server 2003 nicht auf den Web-

Konfigurator zugreifen können, stellen Sie sicher, dass alle Pop-Up-Fenster, JavaScripts und Java-

Einstellungen zugelassen werden, oder dass die Einstellungen für die Internetsicherheit im Internet

Explorer nicht die Stufe Hoch haben (klicken Sie beim Internet Explorer auf Extras > Internetoptionen >

Sicherheit > Stufe anpassen...). Weitere Informationen dazu finden Sie im Anhang des

Benutzerhandbuchs. 2 Wenn Sie keine Verbindung zum Internet herstellen können, während der Computer an den LAN-

Anschluss angeschlossen ist, führen Sie die folgenden Schritte aus.

A) Prüfen Sie die LEDs auf dem Gerät. Wenn sie von der Beschreibung in Abschnitt 1 abweichen, prüfen Sie

noch einmal die Verbindungen. Wenn die LEDs immer noch nicht übereinstimmen, schalten Sie das Gerät aus und nach einigen Sekunden wieder ein.

B) Führen Sie noch einmal die Schritte aus Abschnitt 4 aus. Stellen Sie sicher, dass Sie die richtigen Daten

eingegeben haben. Z.B. müssen der Benutzername und das Kennwort des Kontos richtig eingegeben worden sein. Wenden Sie sich an Ihren Internetdienstanbieter, wenn Sie nicht sicher sind, welche Art der Verschlüsselung er verwendet.

C) Wenn Sie ein neues Internetkonto verwenden, prüfen Sie, ob es aktiv ist. D) Wenn der P-334WH im Access Point-Modus arbeitet, muss der P-334WH an ein Modem oder einen

Router angeschlossen sein.

E) Wenn der P-334WH im WiFi WAN Router-Modus ist, darf der P-334WH NICHT an ein Modem oder

einen Router angeschlossen sein. Der P-334WH und AP oder Wireless-Router sollten dieselben Wireless- und Wireless-Security-Einstellungen haben.

F) Wenn das Problem weiterhin bestehen bleibt, lesen im Benutzerhandbuch unter Fehlerbehebung nach.

3 Wenn Sie mit dem Drahtlosnetzwerk keine Verbindung zum Internet herstellen können, führen Sie diese

Schritte aus.

A) Wenn Sie auf den Web-Konfigurator zugreifen können, führen Sie die oben beschriebenen Schritte A - F

aus. Anderenfalls gehen Sie zum nächsten Schritt.

Page 35

DEUTSCH

B) Stellen Sie sicher, dass der P-334WH und Ihr Computer dieselben Sicherheitseinstellungen verwenden.

Führen Sie die Schritte aus Abschnitt 4 aus.

Einrichten der IP-Adresse des Computers

In diesem Abschnitt wird beschrieben, wie Sie Ihren Computer einrichten müssen, damit er bei Windows 2000, Windows NT und Windows XP eine IP-Adresse empfangen kann. Nur auf diese Weise kann Ihr Computer mit dem P-334WH kommunizieren. Im Benutzerhandbuch finden Sie zusätzliche Informationen zur Konfiguration der IP-Adresse für andere Windows und Macintosh Betriebssysteme.

1 Klicken Sie bei Windows XP auf Start, Systemsteuerung.

Klicken Sie bei Windows 2000/NT auf Start, Einstellungen, Systemsteuerung. 2 Klicken Sie bei Windows XP auf Netzwerkverbindungen.

Klicken Sie bei Windows 2000/NT auf Netzwerk und DFÜ-Verbindungen. 3 Klicken Sie mit der rechten Maustaste auf LAN-Verbindung

und dann auf Eigenschaften. 4 Wählen Sie Internetprotokoll (TCP/IP) (bei Windows XP auf

der Registerkarte Allgemein) und klicken Sie auf

Eigenschaften. 5 Das Fenster Eigenschaften von Internetprotokoll (TCP/IP)

erscheint (bei Windows XP auf der Registerkarte Allgemein). 6 Wählen Sie IP-Adresse automatisch beziehen und DNS-

Serveradresse automatisch beziehen. 7 Klicken Sie auf OK, um das Fenster Eigenschaften von

Internetprotokolle (TCP/IP) zu schließen. 8 Klicken Sie auf Schließen (bei Windows 2000/NT auf OK), um

das Fenster Eigenschaften von LAN-Verbindung zu

schließen.

9 Schließen Sie das Fenster Netzwerkverbindungen.

Schritte zum Ansehen der Produktzertifizierung(en)

1 Besuchen Sie http://www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus. 3 Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben möchten.

Page 36

ESPAÑOL

Vista previa

El P-334WH es un router de banda ancha IEEE 802.11b/g con un switch 10/100 Mbps de cuatro puertos incorporado. El P-334WH también funciona como punto de acceso (PA) o router Wi-Fi WAN que le permite acceder a Internet a través de una conexión WAN inalámbrica.

Debe tener una cuenta de Internet ya configurada y la mayor parte de la siguiente información.

Tabla 1 Información de la cuenta de Internet

Su dirección IP WAN del dispositivo (si se ha facilitado): ______________ Dirección IP del servidor DNS (si se ha facilitado): Primario _____________, Secundario ______________ Tipo de conexión: Ethernet Tipo de servicio: _______________________

Nombre de usuario: ____________

PPTP Nombre de usuario: ____________

Su dirección IP WAN del dispositivo (si se ha facilitado) ______________

ID de conexión (si es necesario): ____________

PPPoE Nombre del servicio (PPPoE): ____________

Nombre de usuario: ____________ Contraseña: ____________

Dirección IP del servidor de acceso: ______________

Contraseña: ____________ Contraseña: ____________

Dirección IP del servidor PPTP: ___________ o nombre del dominio PPTP: ___________

Consulte su Guía del usuario para información previa sobre todas las características.

A continuación se detalla lo que necesita hacer:

1 Conexiones del hardware 2 Acceso al configurador Web 3 Modo de operación 4 Asistente para la configuración de la conexión

Page 37

ESPAÑOL

1 Conexiones del hardware

Realice lo siguiente para crear conexiones de hardware para la configuración inicial.

Conexión WAN

Conecte su módem al puerto “WAN” usando el cable que venía con su módem.

Conexión LAN

Conecte su ordenador a un puerto "LAN" usando el cable Ethernet incluido.

Conexión de ALIMENTACIÓN

Utilice el adaptador de corriente incluido para conectar el zócalo POWER (ALIMENTACIÓN) a una fuente de alimentación apropiada.

Los LEDs

Mire a los LEDs del panel superior. Cuando conecta la alimentación, el LED PWR parpadea y se mantiene encendido una vez que el dispositivo está listo.

Los LEDs LAN, WAN y WLAN se encenderán si se realizan correctamente las conexiones correspondientes.

Page 38

ESPAÑOL

2 Acceso al configurador Web

1 Abra su explorador de web. Introduzca “192.168.1.1” como dirección del sitio web.

Nota: Si la pantalla de acceso no aparece, compruebe la configuración de seguridad de su explorador

(ver Solución de problemas para más detalles) o compruebe que su ordenador esté ajustado para recibir una dirección IP dinámicamente (ver Configurar la dirección IP de su ordenador).

2 Aparecerá la pantalla Password (Contraseña).

Introduzca la contraseña ("1234" es la predeterminada) y haga clic en Login (Acceso).

3 Cambie la contraseña en la pantalla siguiente y

haga clic en Apply (Aplicar).

4 Haga clic en Go to Wizard setup (Ir al Asistente

para la configuración) para instalar su P-334WH

(en modo router) por primera vez. Haga clic en Go to Advanced setup (Ir a la

Configuración avanzada) para usar los menús principales para configurar las características avanzadas, como el modo de operación.

3 Modo de operación

El P-334WH soporta tres modos de operación: Router, Access Point (Punto de acceso) y WiFi WAN Router (Router WiFi WAN).

Router (predeterminado): seleccione este modo si el P-334WH está conectado a un módem DSL/cable de

banda ancha. NAT permite a todos los ordenadores de la LAN acceder a Internet utilizando la misma dirección IP.

Page 39

ESPAÑOL

WiFi WAN Router: en este modo, el P-334WH funciona como un Router, pero utiliza una conexión WAN inalámbrica a través de un punto de acceso (AP) o router inalámbrico, en lugar de una conexión con cables a través de módem DSL/cable. En este modo, el P-334WH no permite el acceso a la red a clientes inalámbricos (WLAN).

Access Point: en este modo, el P-334WH funciona como un Router sin enrutar características (como NAT), cortafuegos, filtrado de contenidos, etc.

Cuando el P-334WH está en modo Access Point o WiFi WAN Router, todos los puertos LAN y WAN actúan como hub.

Si desea configurar el modo de operación, haga clic en Maintenance (Mantenimiento) > Sys OP Mode

(Modo Sys OP). Consulte su Guía del usuario para más información sobre los modos de operación.

Nota: Utilice el asistente para configurar el P-334WH en modo Router. Si desea utilizar el P-334WH en

modo Access Point (Punto de acceso) o WiFi WAN Router (Router WiFi WAN), utilice los menús principales.

4 Asistente para la configuración de la conexión

Nota: El asistente para la conexión sirve para configurar el acceso a Internet sólo cuando el P-334WH

está en modo Router. Si el P-334WH está en modo Access Point (Punto de acceso) o WiFi WAN Router (Router WiFi WAN), al utilizar el asistente restaurará el modo de operación al

modo Router (el predeterminado).

Page 40

ESPAÑOL

1 Tras entrar en el configurador web y hacer clic en

Go to Wizard setup (Ir al Asistente para la configuración), elija su idioma en el cuadro de la lista desplegable. Haga clic en Next (Siguiente).

2 Haga clic en Next (Siguiente) para proceder con el

Connection Wizard (Asistente para la conexión).

Configuración del acceso a Internet

Nota: Introduzca la información de acceso a Internet facilitada por su ISP en cada pantalla del

asistente y luego haga clic en Next (Siguiente) para continuar o haga clic en Back (Atrás) para regresar a la pantalla anterior.

La información de la pantalla actual se perderá si hace clic en Back (Atrás).

PASO 1: Información del sistema

1 Esta pantalla es opcional. Puede hacer clic en

Next (Siguiente).

• System Name (Nombre del sistema) es para

identificar el P-334WH. Puede introducir el "Computer Name" (Nombre de ordenador) de su ordenador.

• Si deja el Domain Name (Nombre de dominio)

en blanco, se utilizará el nombre de dominio obtenido por el DHCP desde el ISP.

PASO 2: LAN inalámbrica

Configure UNO de los siguientes tipos de seguridad en el P-334WH:

• Seguridad Auto (Automática): Haga que el P-334WH genere automáticamente una clave pre-compartida.

• None (Ninguna): No tiene seguridad LAN inalámbrica configurada. Si no activa ninguna seguridad inalámbrica

en su P-334WH, su red es accesible desde cualquier dispositivo de red inalámbrico dentro del alcance.

• Seguridad Basic (Básica): WEP (Wired Equivalent Privacy) cifra los cuadros de datos antes de transmitir por

la red inalámbrica. Cuanto mayor sea el cifrado WEP, mayor será la seguridad pero menor la velocidad.

Page 41

ESPAÑOL

• Seguridad Extend (Extendida) (WPA-PSK o WPA2-PSK): Configura una clave pre-compartida. Elija esta

opción sólo si sus clientes inalámbricos soportan WPA-PSK o WPA2-PSK respectivamente.

Nota: Los clientes inalámbricos y el P-334WH deben usar el mismo SSID, ID de canal y WPA(2)-PSK

(si WPA(2)-PSK está activado) o la clave de cifrado WEP (si WEP está activado) para la comunicación inalámbrica.

Seguridad Wireless (Inalámbrica) Auto (Automática) o No

A Introduzca un nombre único para identificar al P-334WH en la LAN inalámbrica. B Seleccione un nivel de seguridad inalámbrico. Elija Auto (Automático) o None (Ninguno). C El P-334WH busca automáticamente y selecciona un canal no en uso por un dispositivo cercano. El P-

334WH y el cliente inalámbrico deben usar el mismo ID de canal.

D Si selecciona Auto (Automático) y hace clic en Next (Siguiente), aparecerá una pantalla mostrando la clave

pre-compartida generada. Haga clic en OK (Aceptar) para continuar. También puede ver la clave precompartida generada en la pantalla Wireless LAN (LAN inalámbrica) > General.

A B C

Page 42

ESPAÑOL

Seleccione seguridad Básica (WEP)

A Introduzca un nombre único para identificar al P-334WH en la LAN inalámbrica. B Seleccione seguridad Básica (WEP). C El P-334WH busca automáticamente y selecciona un canal no en uso por un dispositivo cercano. El P-334WH

y el cliente inalámbrico deben usar el mismo ID de canal.

D Seleccione 64-bit, 128-bit o 256-bit en la lista desplegable de cifrado WEP. E Seleccione el método de introducción de clave WEP ASCII o Hex. F Puede crear una clave WEP de los siguientes modos:

Introduciendo una Passphrase (Frase secreta) (hasta 32 caracteres imprimibles) y haciendo clic en Generate (Generar). El P-334WH genera automáticamente cuatro claves WEP.

O introducir manualmente una clave en cada campo Key (Clave) (1~4).

G Seleccione uno de los botones redondos Key (Clave) para usarla como clave WEP predeterminada.

A B

Page 43

ESPAÑOL

Extienda la seguridad (WPA-PSK) o (WPA2-PSK)

A Introduzca un nombre único para identificar al P-334WH en la LAN inalámbrica. B Seleccione seguridad WPA-PSK o WPA2-PSK. C El P-334WH busca automáticamente y selecciona un canal no en uso por un dispositivo cercano. El P-334WH

y el cliente inalámbrico deben usar el mismo ID de canal.

D Escriba una clave pre-compartida para tener una conexión inalámbrica más segura que el cifrado WEP.

Escriba de 8 a 63 caracteres ASCII con distinción entre mayúsculas y minúsculas. Puede ajustar la conexión inalámbrica más segura configurando WPA(2) en la pantalla inalámbrica avanzada. Necesita configurar un servidor RADIUS para hacerlo.

A B C

PASO 3: WAN

El asistente intentará detectar qué tipo de conexión WAN está utilizando.

Si el asistente no detecta un tipo de conexión, deberá seleccionar UNO en el cuadro de la lista desplegable. Consulte a su ISP para comprobar que utiliza el tipo correcto:

1 Ethernet 2 PPPoE 3 PPTP.

Page 44

ESPAÑOL

Nota: Si se le ha facilitado una configuración de acceso a Internet, introdúzcala en los campos

siguientes. De lo contrario, deje los valores predeterminados y haga clic en Next (Siguiente).

Conexión Ethernet

A Seleccione Ethernet como tipo de conexión WAN. B Seleccione Get automatically from your ISP (Obtener automáticamente de su ISP) si su ISP no le asignó

una dirección IP fija. Salte a C. O Seleccione Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su ISP)

para dar al P-334WH una dirección IP única y fija. Vaya a B1.

B1 Si selecciona Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su

ISP), escriba una dirección IP WAN, una máscara de subred IP y la dirección IP del dispositivo vecino

facilitada por su ISP. Si se le ha facilitado la dirección IP y/o la configuración del servidor DNS, introdúzcalos en los campos. De

lo contrario, deje los valores predeterminados y haga clic en Next (Siguiente).

C Seleccione Factory Default (Predeterminado de fábrica) para utilizar la dirección MAC predeterminada

asignada de fábrica.

D Seleccione esta casilla para que P-334WH aplique la administración de ancho de banda. E Haga clic en Apply (Aplicar) para guardar la configuración personalizada.

Page 45

ESPAÑOL

Page 46

ESPAÑOL

Conexión PPPoE

A Seleccione PPPoE como tipo de conexión WAN. B Escriba el Service Name (Nombre de servicio) (Opcional), User Name (Nombre de usuario) y Password

(Contraseña).

C Seleccione Get automatically from your ISP (Obtener automáticamente de su ISP) si su ISP no le asignó

una dirección IP fija. Salte a D. O Seleccione Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su ISP)

para dar al P-334WH una dirección IP única y fija. Vaya a C1.

C1 Si selecciona Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su

ISP), escriba una dirección IP WAN, una máscara de subred IP y la dirección IP del dispositivo vecino

facilitada por su ISP. Si se le ha facilitado la dirección IP y/o la configuración del servidor DNS, introdúzcalos en los campos. De

lo contrario, deje los valores predeterminados y haga clic en Next (Siguiente).

D Seleccione Factory Default (Predeterminado de fábrica) para utilizar la dirección MAC predeterminada

asignada de fábrica.

E Seleccione esta casilla para que P-334WH aplique la administración de ancho de banda. F Haga clic en Apply (Aplicar) para guardar la configuración personalizada.

Page 47

ESPAÑOL

A B

Page 48

ESPAÑOL

Conexión PPTP

A Seleccione PPTP como tipo de conexión WAN. B Escriba un User Name (Nombre de usuario) y Password (Contraseña) C Seleccione Get automatically from your ISP (Obtener automáticamente de su ISP) si su ISP no le asignó

una dirección IP PPTP fija. O seleccione Use fixed IP address (Utilizar dirección IP fija) para dar al P-334WH una dirección IP PPTP

única y fija y una máscara de subred.

D Escriba una dirección IP del servidor PPTP E Escriba un Connection ID/Name (ID de conexión/Nombre) (si se le ha facilitado) F Seleccione Get automatically from your ISP (Obtener automáticamente de su ISP) si su ISP no le asignó

una dirección IP fija. Salte a G. O Seleccione Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su ISP)

para dar al P-334WH una dirección IP única y fija. Vaya a F1.

F1 Si selecciona Use fixed IP address provided by your ISP (Utilizar la dirección IP fija facilitada por su

ISP), escriba una dirección IP WAN, una máscara de subred IP y la dirección IP del dispositivo vecino

facilitada por su ISP. Si se le ha facilitado la dirección IP y/o la configuración del servidor DNS, introdúzcalos en los campos. De

lo contrario, deje los valores predeterminados y haga clic en Next (Siguiente).

G Seleccione Factory Default (Predeterminado de fábrica) para utilizar la dirección MAC predeterminada

asignada de fábrica.

H Seleccione esta casilla para que P-334WH aplique la administración de ancho de banda. I Haga clic en Apply (Aplicar) para guardar la configuración personalizada.

Page 49

ESPAÑOL

A B

D E

Page 50

ESPAÑOL

Configuración del acceso a Internet completada

Si tiene algún problema de acceso a Internet, siga las instrucciones en pantalla.

Haga clic en Finish (Finalizar) para completar la configuración del asistente.

Solución de problemas

1 Si no puede acceder al configurador web utilizando Internet Explorer en Windows XP o Windows Server

2003, asegúrese de tener habilitada la apertura de ventanas emergentes, permisos para JavaScripts y

Java o ajuste el nivel de seguridad de Internet a un nivel más bajo que High (Alto) en Internet Explorer (en

Internet Explorer, haga clic en Herramientas > Opciones de Internet > Seguridad > Nivel

personalizado...). Consulte el apéndice de la Guía del usuario para más información. 2 Si no puede acceder a Internet cuando su ordenador está conectado al puerto LAN, siga estos pasos.

A) Compruebe los LEDs del panel superior. Si son diferentes a las descritas en la sección 1, compruebe que

las conexiones son correctas. Si los LEDs continúan siendo distintas, apague el dispositivo, espere unos segundos y vuelva a encenderlo.

B) Siga los pasos de la sección 4 de nuevo. Asegúrese de introducir la información correcta. Por ejemplo,

si su cuenta tiene un nombre de usuario y una contraseña, asegúrese de escribirla correctamente. Además, si no está seguro de qué encapsulación utiliza su ISP, contacte con él.

C) Si utiliza una cuenta de Internet nueva, contacte con su ISP para comprobar que está activa. D) Si el P-334WH está en modo Access Point (Punto de acceso), asegúrese de que el P-334WH esté

conectado a un módem o router.

E) Si el P-334WH está en modo WiFi WAN Router (Router WiFi WAN), asegúrese de que el P-334WH NO

esté conectado a un módem o router. El P-334WH y el PA o router inalámbrico deberían usar la misma configuración inalámbrica y seguridad inalámbrica.

F) Si continúa teniendo problemas, consulte Solución de problemas en la Guía del usuario.

3 Si no puede acceder a Internet utilizando la red inalámbrica, siga estos pasos.

A) Si puede acceder al configurador web, siga los pasos A - F anteriores. Si no, vaya al paso siguiente. B) Compruebe que su P-334WH y su ordenador estén utilizando la misma configuración inalámbrica y de

seguridad inalámbrica. Siga los pasos de la sección 4.

Page 51

ESPAÑOL

Configurar la dirección IP de su ordenador

Esta sección le explica cómo configurar su ordenador para recibir una dirección IP en Windows 2000, Windows NT y Windows XP. Esto asegura que su ordenador pueda conectarse con su P-334WH.

1 En Windows XP, haga clic en Inicio, Panel de control.

En Windows 2000/NT, haga clic en Inicio, Configuración, Panel de control. 2 En Windows XP, haga clic en Conexiones de red.

En Windows 2000/NT, haga clic en Conexiones de red y marcación.

3 Haga clic con el botón derecho en Conexión de área local y haga clic en Propiedades. 4 Seleccione Protocolo Internet (TCP/IP) (en la ficha General en Windows XP) y haga clic en

Propiedades. 5 Se abrirá la pantalla Propiedades de Protocolo

Internet TCP/IP (la ficha General en Windows XP). 6 Seleccione las opciones Obtener una dirección IP

automáticamente y Obtener la dirección del

servidor DNS automáticamente. 7 Haga clic en Aceptar para cerrar la ventana

Propiedades de Protocolo Internet (TCP/IP). 8 Haga clic en Cerrar (Aceptar en Windows 2000/NT)

para cerrar la ventana Propiedades de conexión de

área local. 9 Cierre la pantalla Conexiones de red.

Procedimiento para ver la(s) certificación(es) del producto

1 Vay a a http://www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese

producto. 3 Seleccione la certificación que desee visualizar en esta página.

Page 52

FRANÇAIS

Présentation

Le P-334WH est un routeur large bande sans fil IEEE 802.11b/g équipé d'un commutateur 10/100 Mbps à quatre ports intégré. Le P-334WH fonctionne aussi comme un point d'accès (AP) ou un routeur Wi-Fi WAN vous permettant d'accéder à Internet via une connexion WAN sans fil.

Vous devez déjà avoir un compte Internet installé et avoir reçu la plupart des informations suivantes.

Table 1 Informations sur le compte Internet

L'adresse IP WAN de votre périphérique (si fournie) : ______________ Adresse IP du Serveur DNS (si fournie) : Principale _____________, Secondaire ______________ Type de connexion : Ethernet Type de service : _______________________

Nom d'utilisateur : ____________

PPTP Nom d'utilisateur : ____________

Votre adresse IP WAN (si fournie) ____________ ID de connexion (si nécessaire) : ____________

PPPoE Nom du service (PPPoE) : ____________

Nom d'utilisateur : ____________ Mot de passe : ____________

Voir votre guide de l'utilisateur pour des informations supplémentaires sur toutes les fonctionnalités.

Adresse IP de connexion du serveur : ______________

Mot de passe : ____________ Mot de passe : ____________

Adresse IP du serveur PPTP : ___________ ou nom de domaine PPTP : ___________

Voici la liste de ce que vous devez faire :

1 Connexions matérielles 2 Accéder au configurateur Web 3 Mode de fonctionnement 4 Installation de l'assistant de connexion

Page 53

FRANÇAIS

1 Connexions matérielles

Procédez comme suit pour effectuer les connexions matérielles pour l'installation initiale.

Connexion WAN

Connectez votre modem au port “WAN” à l'aide du câble fourni avec votre modem.

Connexion par réseau local

Connectez votre ordinateur à un port "LAN" à l'aide du câble Ethernet fourni.

Connexion de l'alimentation

Utilisez l’adaptateur d’alimentation fourni pour connecter à une source d’alimentation appropriée.

Les LED

Observez les LED du panneau supérieur. Quand vous connectez l'alimentation, la LED PWR clignote et reste allumée une fois que l'appareil est prêt.

Les LED LAN, WAN et WLAN s'allument si les connexions correspondantes sont correctement effectuées.

Page 54

FRANÇAIS

2 Accéder au configurateur Web

1 Lancez votre navigateur web. Entrez “192.168.1.1” comme adresse de site Web.

Remarque: Si l'écran de connexion n'apparaît pas, vérifiez les paramètres de sécurité de votre

navigateur (voir Dépannage pour plus de détails) ou assurez-vous que votre ordinateur est configuré pour recevoir des adresses IP dynamiques (Consultez Paramétrez l'adresse

IP de votre ordinateur).

2 La fenêtre Password (Mot de passe) s'affiche.

Entrez le mot de passe ("1234" est la valeur par défaut) et cliquez sur Login (Connexion).

3 Changez le mot de passe dans l'écran suivant et

cliquez sur Apply (Appliquer).

4 Cliquez sur Go to Wizard setup (Aller à

l'installation de l'assistant) pour installer votre P334WH (en mode routeur) pour la première fois.

Cliquez sur Go to Advanced setup (Aller à l'installation avancée) pour utiliser les menus principaux pour configurer les fonctionnalités avancées, telles que le mode de fonctionnement.

3 Mode de fonctionnement

Le P-334WH prend en charge trois modes de fonctionnement : Router (Routeur), Access Point (Point d'accès) et WiFi WAN Router (Routeur WiFi WAN).

Routeur (par défaut) : Sélectionnez ce mode si le P-334WH est connecté à un modem DSL/câble large bande. NAT permet à tous les ordinateurs du LAN d'accéder à Internet en utilisant la même adresse IP publique.

Page 55

FRANÇAIS

Routeur WiFi WAN : Dans ce mode, le P-334WH fonctionne comme un routeur, mais utilise une connexion WAN sans fil via un point d'accès (AP) ou un rouleur sans fil, à la place d'une connexion câblée via un modem DSL/câble. Dans ce mode, le P-334WH ne permet pas au réseau d'accéder aux clients sans fil (WLAN).

Point d'accès : Dans ce mode, le P-334WH fonctionne comme un routeur sans fonctionnalités de routage (telles que NAT), pare feu, filtrage de contenu, etc.

Quand le P-334WH est en mode Point d'accès ou Routeur WiFi WAN, tous les ports LAN et WAN agissent comme un hub.

Si vous voulez configurer le mode de fonctionnement, cliquez sur Maintenance > Mode Sys OP. Consultez votre guide de l'utilisateur pour plus d'informations sur les modes de fonctionnement.

Remarque: Utilisez l'assistant pour configurer le P-334WH en mode Routeur. Si vous voulez utiliser le P-334WH

en mode Point d'accès ou Routeur WiFi WAN, utilisez les menus principaux.

4 Installation de l'assistant de connexion

Remarque: L'assistant de connexion est destiné à configurer l'accès à Internet seulement quand le P-

334WH est en mode Routeur. Si le P-334WH est en mode Point d'accès ou Routeur WiFi WAN, le fait d'utiliser l'assistant réinitialisera le mode de fonctionnement sur le mode Routeur (par défaut).

Page 56

FRANÇAIS

1 Après vous être connecté au configurateur web

et avoir cliqué sur Aller à l'installation de l'assistant, choisissez votre langue dans la liste déroulante. Cliquez sur Next (Suivant).

2 Cliquez sur Next (Suivant) pour continuer avec

Connection Wizard (l'Assistant de connexion).

Installation de l'accès à Internet

Remarque: Saisissez les informations d'accès à Internet exactement telles qu'elles sont fournies par

votre fournisseur d'accès à Internet (FAI) dans chaque écran de l'assistant et cliquez ensuite sur Next (Suivant) pour continuer ou cliquez sur Back (Retour) pour retourner à l'écran précédent.

Les informations d'écran actuelles seront perdues si vous cliquez sur Back (Retour).

ETAPE 1: Informations du système

1 Cet écran est optionnel. Cliquez simplement sur

Next (Suivant).

• System Name (Le nom du système) sert à identi-

fier le P-334WH. Vous pouvez saisir le "Nom d'ordinateur" de votre ordinateur.

• Si vous laissez Domain Name (le nom de

domaine) vide, le nom de domaine obtenu par DHCP de l'ISP est utilisé.

ETAPE 2: LAN Sans Fil

Configurez UN des types de sécurité sans fil suivants sur le P-334WH.

• Sécurité Auto : Configurez le P-334WH de façon à ce qu'il génère automatiquement une clé prépartagée.

• Aucune : Aucune sécurité LAN sans fil n'est configurée. Si vous n'activez aucune sécurité sans fil sur votre P-

334WH, votre réseau est accessible à tout périphérique de réseau sans fil se trouvant à portée.

Page 57

FRANÇAIS

• Sécurité de base : WEP (Wired Equivalent Privacy) crypte les trames de données avant de les transmettre sur

le réseau sans fil. Plus le cryptage WEP est élevé, meilleure sera la sécurité mais plus le débit sera lent.

• Sécurité (WPA-PSK ou WPA2-PSK) étendue : Configurer une clé prépartagée. Choisissez cette option seule-

ment si vos clients sans fil supportent respectivement WPA-PSK ou WPA2-PSK.

Remarque: Les clients sans fil et P-334WH doivent utiliser la même SSID, ID de canal et WPA(2)-PSK

(si WPA(2)-PSK est activé) ou la clé de cryptage WEP (si WEP est activé) pour la communication sans fil.

Sécurité sans fil Auto ou Désactivé

A Saisissez un nom unique pour identifier le P-334WH dans le LAN sans fil. B Sélectionnez un niveau de sécurité sans fil. Choisissez Auto (Auto) ou None (Aucun). C Le P-334WH recherche et sélectionne automatiquement un canal qui n'est pas utilisé par un appareil

avoisinant. Le P-334WH ZyXEL et le client sans fil doivent utiliser la même ID de canal.

D Si vous sélectionnez Auto et que vous cliquez sur Suivant, un écran apparaît affichant la clé prépartagée

générée. Cliquez sur OK pour continuer. Vous pouvez aussi afficher la clé prépartagée générée dans l'écran

LAN sans fil > Général.

A B C

Page 58

FRANÇAIS

Sécurité de base (WEP)

A Saisissez un nom unique pour identifier le P-334WH dans le LAN sans fil. B Sélectionnez la sécurité de base (WEP). C Le P-334WH recherche et sélectionne automatiquement un canal qui n'est pas utilisé par un appareil

avoisinant. Le P-334WH ZyXEL et le client sans fil doivent utiliser la même ID de canal.

D Sélectionnez 64 bits, 128 bits ou 256 bits dans la liste déroulante de cryptage WEP. E Sélectionnez la méthode d'entrée de clé WEP ASCII ou Hex. F Vous pouvez créer une clé WEP de l'une des manières suivantes :

En entrant une Passphrase (phrase de passe) (jusqu'à 32 caractères imprimables) et en cliquant sur Générer. Le P-334WH génère automatiquement quatre clés WEP.

Ou entrer manuellement une clé dans chaque champ Clé (1~4).

G Sélectionnez une des cases d'options de clé à utiliser comme Key (clé) WEP par défaut.

A B

Page 59

FRANÇAIS

Sécurité étendue (WPA-PSK ou WPA2-PSK)

A Saisissez un nom unique pour identifier le P-334WH dans le LAN sans fil. B Sélectionnez la sécurité WPA-PSK ou WPA2-PSK. C Le P-334WH recherche et sélectionne automatiquement un canal qui n'est pas utilisé par un appareil

avoisinant. Le P-334WH ZyXEL et le client sans fil doivent utiliser la même ID de canal.

D Tapez une clé prépartagée pour avoir une connexion sans fil plus sécurisée que le cryptage WEP. Tapez

de 8 à 63 caractères ASCII en respectant la casse. Vous pouvez paramétrer la connexion sans fil la plus sécurisée en configurant WPA(2) dans l'écran sans fil avancé. Pour cela vous devez configurer un serveur RADIUS.

A B C

ETAPE 3: WAN

L'assistant essaie de détecter le type de connexion WAN que vous utilisez.

Si l'assistant ne détecte pas de type de connexion, vous devez en sélectionner UN dans la liste déroulante. Voyez auprès de votre ISP pour être sûr d'utiliser le type correct :

1 Ethernet 2 PPPoE 3 PPTP.

Page 60

FRANÇAIS

Remarque: Si vous avez obtenu les paramètres d'accès Internet, saisissez-les dans les champs

suivants. Sinon laissez les paramètres par défaut et cliquez simplement sur Next (Suivant).

Connexion Ethernet

A Sélectionnez Ethernet comme type de connexion WAN. B Sélectionnez Get automatically from your ISP (Obtenir automatiquement de l'ISP) si votre ISP ne vous

a pas attribué une adresse IP fixe. Passez à C. Ou Sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par votre ISP)

pour donner au P-334WH une adresse IP fixe et unique. Allez à B1. B1 Si vous sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par

votre ISP), entrez une adresse IP WAN, le masque de sous-réseau IP WAN et l'adresse IP du périphérique de voisinage donnée par votre ISP.

Si vous avez reçu des paramètres de serveur DNS, entrez-les dans les champs. Sinon laissez les paramètres par défaut et cliquez simplement sur Next (Suivant).

C Sélectionnez Factory Default (Par défaut d'usine) pour utiliser l'adresse MAC par défaut attribuée en

usine.

D Sélectionnez cette case à cocher pour faire en sorte que le P-334WH applique la gestion de bande

passante.

E Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres personnalisés.

Page 61

FRANÇAIS

Page 62

FRANÇAIS

Connexion PPPoE

A Sélectionnez PPPoE comme étant votre type de connexion WAN. B Tapez un Service Name (nom de service) (optionnel), User Name (nom d'utilisateur) et Password (mot de

passe).

C Sélectionnez Get automatically from your ISP (Obtenir automatiquement de l'ISP) si votre ISP ne vous

a pas attribué une adresse IP fixe. Passez à D. Ou Sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par votre ISP)

pour donner au P-334WH une adresse IP fixe et unique. Allez à C1. C1 Si vous sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par

votre ISP), entrez une adresse IP WAN, le masque de sous-réseau IP WAN et l'adresse IP du périphérique de voisinage donnée par votre ISP.

Si vous avez reçu des paramètres de serveur DNS, entrez-les dans les champs. Sinon laissez les paramètres par défaut et cliquez simplement sur Next (Suivant).

D Sélectionnez Factory Default (Par défaut d'usine) pour utiliser l'adresse MAC par défaut attribuée en

usine.

E Sélectionnez cette case à cocher pour faire en sorte que le P-334WH applique la gestion de bande

passante.

F Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres personnalisés.

Page 63

FRANÇAIS

A B

Page 64

FRANÇAIS

Connexion PPTP

A Sélectionnez PPTP comme type de connexion WAN. B Tapez un User Name (nom d'utilisateur) et Password (un mot de passe). C Sélectionnez Get automatically from ISP (Obtenir automatiquement de l'ISP) si votre ISP ne vous a pas

attribué une adresse PPTP IP fixe. Ou sélectionnez Use fixed IP address (Utiliser une adresse IP fixe) pour donne au P-334WH une adresse IP

PPTP fixe et unique et un masque de sous-réseau.

D Tapez une Server IP Address (adresse IP) de serveur PPTP E Tapez une Connection ID/Name (ID/Nom de connexion) (si fourni) F Sélectionnez Get automatically from your ISP (Obtenir automatiquement de l'ISP) si votre ISP ne vous

a pas attribué une adresse IP fixe. Passez à G. Ou Sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par votre ISP)

pour donner au P-334WH une adresse IP fixe et unique. Allez à F1. F1 Si vous sélectionnez Use fixed IP address provided by your ISP (Utiliser l'adresse IP fixe fournie par

votre ISP), entrez une adresse IP WAN, le masque de sous-réseau IP WAN et l'adresse IP du périphérique de voisinage donnée par votre ISP.

Si vous avez reçu des paramètres de serveur DNS, entrez-les dans les champs. Sinon laissez les paramètres par défaut et cliquez simplement sur Next (Suivant).

G Sélectionnez Factory Default (Par défaut d'usine) pour utiliser l'adresse MAC par défaut attribuée en

usine.

H Sélectionnez cette case à cocher pour faire en sorte que le P-334WH applique la gestion de bande

passante.

I Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres personnalisés.

Page 65

FRANÇAIS

A B

D E

Page 66

FRANÇAIS

Installation de l'accès à Internet terminée

Si vous rencontrez des problèmes pour accéder à Internet, suivez les instructions à l'écran.

Cliquez sur Finish (Terminer) pour mettre fin à l'exécution de l'assistant.

Dépannage

1 Si vous ne pouvez pas accéder au configurateur web en utilisant Internet Explorer dans Windows XP ou

Windows Server 2003, assurez-vous d'avoir autorisé les fenêtres surgissantes (fenêtres pop-up), les

permissions JavaScripts et Java ou configuré le niveau de sécurité Internet plus faible que Haut ans

Internet Explorer (dans Internet Explorer, cliquez Tools (Outils) > Internet Options (Options Internet)>

Security (Sécurité) > Custom Level (Niveau Personnalisé)...). Consultez l'appendice dans le Guide de

l'Utilisateur pour plus d'informations. 2 Si vous ne pouvez pas accéder à Internet quand votre ordinateur est connecté au port LAN suivez les

étapes suivantes:

A) Observez les LED sur le panneau supérieur. Si elles sont différentes que ce qui est décrit en section 1,

assurez-vous que les connexions sont correctes. Si les LEDs sont toujours différentes, éteignez l'appareil, attendez quelques secondes, et allumez-le à nouveau.

B) Suivez les étapes en section 4 à nouveau. Assurez-vous d'avoir entré les informations correctes. Par

exemple, si votre compte a un nom d'utilisateur et un mot de passe, assurez-vous de les avoir tapé correctement. De plus, si vous n'êtes pas sûr de l'encapsulation utilisée par votre ISP, contactez votre ISP.

C) Si vous utilisez un nouveau compte Internet, contactez votre ISP pour confirmer l'activation du compte. D) Si le P-334WH est en mode Point d'accès, vérifiez que le P-334WH est connecté à un modem ou à un

routeur.

E) Si le P-334WH est en mode Routeur WiFi WAN, vérifiez que le P-334WH N'EST PAS connecté à un

modem ni à un routeur. Le P-334WH et l'AP ou le routeur sans fil doivent utiliser les mêmes paramètres sans fil et les paramètres sans fils de sécurité.

F) Si vous avez toujours des problèmes, consultez Dépannage dans le Guide de l'Utilisateur.

3 Si vous ne pouvez pas accéder à Internet en utilisant le réseau sans fil, suivez les étapes suivantes:

A) Si vous pouvez accéder au configurateur web, suivez les étapes A - F ci-dessus. Si vous ne le visualisez

pas cet écran, allez à l'étape suivante.

B) Assurez-vous que votre P-334WH et votre ordinateur utilisent le même sans fil et les mêmes paramètres

de sécurité sans fil. Suivez à nouveau les étapes en section 4.

Page 67

FRANÇAIS

Paramétrez l'adresse IP de votre ordinateur

Cette section vous indique comment paramétrer votre ordinateur pour recevoir une adresse IP dans Windows 2000, Windows NT et Windows XP. Cela assure que votre ordinateur peut communiquer avec votre P-334WH. Dans le guide de l’utilisateur, vous trouverez davantage d’informations sur la configuration de l’adresse IP pour d’autres systèmes d’exploitation Windows et Macintosh.

1 Dans Windows XP, cliquez sur Start (Démarrer), Control Panel (Panneau de configuration).

Dans Windows 2000/NT, cliquez sur Start (Démarrer), Settings (Paramètres), Control Panel (Panneau de

configuration). 2 Dans Windows XP, cliquez sur Network Connections (Connexion réseau).

Dans Windows 2000/NT, cliquez sur Network and Dial-up Connection (Connexions réseau et accès à

distance). 3 Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion de réseau local) et

cliquez sur Properties (Propriétés).

4 Sélectionnez Protocole Internet (TCP/IP) (dans l'onglet

Général dans Windows XP) et cliquez sur Properties

(Propriétés). 5 L'écran de Propriétés TCP/IP de protocole Internet

s'ouvre (General tab (onglet Général) dans Windows

XP).

6 Sélectionnez les options Obtain an IP address

automatically (Obtenir automatiquement une adresse

IP) et Obtain DNS server adress automatically

(Obtenir automatiquement une adresse de serveur

DNS).

7 Cliquez sur OK pour fermer la fenêtre de Internet

protocol Properties (Propriétés (TCP/IP) de protocole

Internet). 8 Cliquez sur Close (Fermer) (OK dans Windows 2000/

NT) pour fermer la fenêtre de Local Area Connection

Properties (Propriétés de connexion au réseau local). 9 Fermez l'écran de Network Connections (Connexion

réseau).

Procédure pour Afficher la (les) certification(s) d'un produit

1 Allez à http://www.zyxel.com. 2 Sélectionnez votre produit dans la boîte de la liste déroulante dans la page d'accueil de ZyXEL pour aller à

la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.

Page 68

ITALIANO

Cenni generali

Il P-334WH è un router broadband wireless IEEE 802.11b/g con uno switch incorporato a quattro porte da 10/ 100 Mbps. Il P-334WH lavora anche come Access Point (AP) o come router Wi-Fi WAN che consente di accedere a Internet tramite una connessione WAN wireless.

È necessario disporre di un account Internet già configurato e disporre della maggior parte delle seguenti informazioni.

Tabella 1 Informazioni sull'account Internet

Indirizzo IP WAN del proprio dispositivo (se fornito): ______________ Indirizzo IP del server DNS (se fornito): Primario _____________, Secondario ______________

Tipo di connessione: Ethernet Tipo di servizio: _______________________

Nome utente: ____________

PPTP: Nome utente: ____________

Il proprio indirizzo IP WAN (se fornito): ______________

ID di connessione (se richiesto): ____________

PPPoE Nome di servizio (PPPoE): ____________

Nome utente: ____________ Password: ____________

Indirizzo IP del server di login: ______________ Password: ____________

Password: ____________ Indirizzo IP del server PPTP: ______________ oppure il nome di dominio PPTP: ___________

Vedere la Guida dell'utente per le informazioni basilari su tutte le funzionalità.

Nell'elenco seguente sono riportate le operazioni che occorre eseguire:

1 Collegamenti hardware 2 Accesso allo strumento di configurazione Web 3 Modalità operativa 4 Configurazione guidata connessione

Page 69

ITALIANO

1 Collegamenti hardware

Di seguito sono illustrati i collegamenti hardware per l'installazione iniziale.

Collegamento WAN

Collegare il modem alla porta “WAN” utilizzando il cavo fornito a corredo con il modem.

Collegamento LAN

Collegare il computer alla porta "LAN" utilizzando un cavo Ethernet fornito a corredo.

Collegamento POWER

Utilizzare l'alimentatore incluso per collegare la presa POWER a una sorgente di alimentazione appropriata.

Indicatori LED

Osservare i LED sul pannello superiore. Quando si collega l'alimentazione, il LED PWR lampeggia e poi resta acceso quando l'unità è pronta.

I LED LAN, WAN e WLAN si accendono se i relativi collegamenti sono stati eseguiti correttamente.

Page 70

ITALIANO

2 Accesso allo strumento di configurazione Web

1 Avviare il browser. Immettere 192.168.1.1 nella barra degli indirizzi.

Nota: Se non viene visualizzata la schermata di login, controllare le impostazioni di sicurezza del

browser (vedere Risoluzione dei problemi per i dettagli) oppure verificare che il computer sia impostato per ricedere dinamicamente un indirizzo IP (vedere Impostare l'indirizzo IP del

computer).

2 Viene visualizzata la finestra Password.

Immettere la password (la password predefinita è

1234) e fare clic su Login (Accedi).

3 Modificare la password nella schermata

seguente e fare clic su Apply (Applica).

4 Fare clic su Go to Wizard setup (Configurazione

guidata) per configurare il P-334WH (in modalità router) per la prima volta.

Fare clic su Go to Advanced setup (Passa a configurazione avanzata) per utilizzare i menu principali per configurare le funzioni avanzate, come ad esempio la modalità operativa.

3 Modalità operativa

Il P-334WH supporta tre modalità operative: Router, Access Point e WiFi WAN Router.

Router (predefinita): selezionare questa modalità se il P-334WH è connesso a un modem broadband DSL/via

cavo. Il NAT consente a tutti i computer della LAN di accedere a Internet utilizzando lo stesso indirizzo IP pubblico.

Page 71

ITALIANO

WiFi WAN Router: In questa modalità, il P-334WH lavora allo stesso modo di un Router, ma utilizza una connessione WAN wireless tramite un Access Point (AP) o un router wireless, invece di una connessione cablata tramite un modem DSL/via cavo. In questa modalità, il P-334WH non consente l'accesso di rete ai client wireless (WLAN).

Access Point: In questa modalità, il P-334WH lavora come un Router senza funzioni di routing (come ad esempio NAT), firewall, filtraggio dei contenuti, e così via.

Quando il P-334WH è in modalità Access Point o WiFi WAN Router, tutte le porte LAN e WAN operano come un hub.

Se si desidera configurare la modalità operativa, fare clic su Manutenzione > Modalità Operativa sistema. Consultare la Guida dell'utente per ulteriori informazioni sulle modalità operative.

Nota: Utilizzare la procedura guidata per configurare il P-334WH in modalità Router. Se si desidera

utilizzare il P-334WH in modalità Access Point o WiFi WAN Router, utilizzare i menu principali.

4 Configurazione guidata connessione

Nota: La connessione guidata consente di configurare l'accesso a Internet quando il P-334WH è solo

in modalità Router. Se il P-334WH è in modalità Access Point o WiFi WAN Router, l'utilizzo della procedura guidata reimposta la modalità operativa alla modalità Router (predefinita).

Page 72

ITALIANO

1 Dopo aver avuto accesso al configuratore Web e

fatto clic su Configurazione guidata, scegliere la lingua dall'elenco a discesa. Fare clic su (avanti).

2 Fare clic su Next (avanti) per procedere con

Connection Wizard (Connessione guidata).

Configurazione dell'accesso a Internet

Nota: Immettere le informazioni e i parametri Internet esattamente come sono stati forniti dal proprio

ISP nelle varie schermate e quindi fare clic su Next (Avanti) per continuare oppure su Back (Indietro) per tornare alla schermata precedente.

Facendo clic su Back (Indietro) le informazioni presenti nella schermata corrente vengono perse.

FASE 1: Informazioni sul sistema

1 Questa schermata è opzionale. È unicamente

possibile fare clic su Next (Avanti).

• System Name (nome di sistema) consente di

indentificare il P-334WH. È possibile immettere il "Nome computer" del proprio PC.

• Lasciando vuoto il campo Domain Name, viene

utilizzato il nome di dominio ottenuto dal DHCP dell'ISP.

FASE 2: LAN Wireless

Configurare UNO dei seguenti tipi di protezione wireless sul P-334WH:

• Protezione Auto: Consentire al P-334WH di generare automaticamente una chiave condivisa in precedenza

(pre-shared).

• Nessuna: nessuna protezione LAN wireless configurata. Se non si ailita alcuna protezione wireless sul P-

334WH, la rete sarà accessibile a qualsiasi periferica wireless di rete che si trova nel campo della portata.

Page 73

ITALIANO

• Protezione di Base: WEP (Wired Equivalent Privacy) esegue la crittografia dei frame di dati prima di trasmet-

terli sulla rete wireless. Maggiore è la crittografia WEP, maggiore è la protezione a costo di una minore velocità

di trasferimento dati.

• Protezione Estesa (WPA-PSK o WPA2-PSK): configura una chiave condivisa in precedenza. Scegliere questa

opzione solo se i client wireless supportano WPA-PSK o WPA2-PSK rispettivamente.

Nota: I client wireless e il P-334WH devono utilizzare lo stesso SSID, ID di canale e WPA(2)-PSK (se è

abilitato WPA(2)-PSK) o la chiave di crittografia WEP (se è abilitato WEP) per la comunicazione wireless.

Protezione wireless Automatica o Nessuna

A Immettere un nome univoco per identificare il P-334WH nella LAN wireless. B Selezionare un livello di protezione wireless. Scegliere Auto (Automatico) o None (Nessuno). C P-334WH cerca e seleziona automaticamente un canale non utilizzato da altri dispositivi nelle vicinanze. P-

334WH il client wireless devono utilizzare lo stesso ID di canale.

D Se si seleziona Auto e si fa clic su Avanti, viene visualizzata una schermata che mostra la chiave pre-shared.

Fare clic su OK per continuare. È anche possibile visualizzare la chiave pre-shared nella schermata LAN

Wireless > Generale.

A B C

Page 74

ITALIANO

Protezione Base (WEP)

A Immettere un nome univoco per identificare il P-334WH nella LAN wireless. B Selezionare la protezione Base (WEP). C P-334WH cerca e seleziona automaticamente un canale non utilizzato da altri dispositivi nelle vicinanze. P-

334WH il client wireless devono utilizzare lo stesso ID di canale.

D Selezionare 64 bit, 128 bit o 256-bit dall'elenco a discesa WEP Encryption (crittografia WEP). E Selezionare il metodo di immissione della chiave ASCII o Hex WEP. F È possibile creare una chiave WEP:

Immettendo una Passphrase (fino a 32 caratteri stampabili) e facendo clic su Generate (Genera). P-334WH genera automaticamente quattro chiavi WEP.

Oppure immissione manuale di una chiave in ogni campo Chiave (1~4).

G Selezionare uno dei pulsanti di opzione Key (chiave) da utilizzare come chiave WEP predefinita.

A B

Page 75

ITALIANO

Protezione Estesa (WPA-PSK) o (WPA2-PSK)

A Immettere un nome univoco per identificare il P-334WH nella LAN wireless. B Scegliere la protezione WPA-PSK o WPA2-PSK. C P-334WH cerca e seleziona automaticamente un canale non utilizzato da altri dispositivi nelle vicinanze. P-

334WH il client wireless devono utilizzare lo stesso ID di canale.

D Immettere una chiave condivisa in precedenza per avere una connessione wireless più sicura rispetto

alla crittografia WEP. Immettere da 8 a 63 caratteri ASCII con distinzione tra maiuscole e minuscole. È possibile impostare una connessione wireless più sicura configurando WPA(2) nella schermata wireless avanzata. È necessario configurare un server RADIUS per fare ciò.

A B C

FASE 3: WAN

La procedura guidata tenta di rilevare quale tipo di connessione WAN si sta utilizzando.

Se la procedura guidata non rileva un tipo di connessione, è necessario selezionarne UNA dall'elenco a discesa. Chiedere al proprio ISP il tipo di connessione corretta:

1 Ethernet 2 PPPoE 3 PPTP.

Page 76

ITALIANO

Nota: Se sono state fornite le impostazioni di accesso Internet, immettere i campi seguenti. In caso

contrario, lasciare le impostazioni predefinite e fare solo clic su Next (Avanti).

Collegamento Ethernet

A Scegliere Ethernet come tipo di connessione WAN. B Selezionare Get automatically from your ISP (Ottieni automaticamente dall'ISP) se l'ISP non ha

assegnato un indirizzo IP statico. Passare alla sezione C. Oppure Selezionare Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP) per fornire

al P-334WH un indirizzo IP statico univoco. Passare a B1. B1 Se si seleziona Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP),

immettere un indirizzo IP della WAN, una Subnet Mask IP della WAN e l'indirizzo IP del dispositivo di connessione fornito dall'ISP.

Se è stato fornito le impostazioni del server DNS, immetterle nei campi. In caso contrario, lasciare le impostazioni predefinite e fare clic su Next (Avanti).

C Selezionare Factory Default (Predefinito di fabbrica) per utilizzare l'indirizzo MAC predefinito assegnato

in fabbrica.

D Selezionare questa casella di controllo per far sì che P-334WH applichi la gestione della larghezza di

banda.

E Fare clic su Apply (Applica) per salvare le impostazioni personalizzate.

Page 77

ITALIANO

Page 78

ITALIANO

Collegamento PPPoE

A Selezionare PPPoE utilizzando il tipo di connessione WAN. B Immettere Nome del servizio (opzionale), Nome utente e Password. C Selezionare Get automatically from your ISP (Ottieni automaticamente dall'ISP) se l'ISP non ha

assegnato un indirizzo IP statico. Passare alla sezione D. Oppure Selezionare Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP) per fornire

al P-334WH un indirizzo IP statico univoco. Passare a C1. C1 Se si seleziona Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP),

immettere un indirizzo IP della WAN, una Subnet Mask IP della WAN e l'indirizzo IP del dispositivo di connessione fornito dall'ISP.

Se è stato fornito le impostazioni del server DNS, immetterle nei campi. In caso contrario, lasciare le impostazioni predefinite e fare clic su Next (Avanti).

D Selezionare Factory Default (Predefinito di fabbrica) per utilizzare l'indirizzo MAC predefinito assegnato

in fabbrica.

E Selezionare questa casella di controllo per far sì che P-334WH applichi la gestione della larghezza di

banda.

F Fare clic su Apply (Applica) per salvare le impostazioni personalizzate.

Page 79

ITALIANO

A B

Page 80

ITALIANO

Collegamento PPTP

A Selezionare PPTP utilizzando il tipo di connessione WAN. B Immettere Nome utente e Password C Selezionare Ottieni automaticamente dall'ISP se l'ISP non ha assegnato un indirizzo IP PPTP statico.

Oppure selezionare Utilizza indirizzo IP fisso per fornire al P-334WH un indirizzo IP statico univoco. D Immettere un indirizzo IP del server PPTP E Immettere ID connessione/Nome (se forniti) F Selezionare Get automatically from your ISP (Ottieni automaticamente dall'ISP) se l'ISP non ha

assegnato un indirizzo IP statico. Passare alla sezione G.

Oppure

Selezionare Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP) per fornire

al P-334WH un indirizzo IP statico univoco. Passare a F1.

F1 Se si seleziona Use fixed IP address provided by your ISP (Utilizza indirizzo IP fisso fornito dall'ISP),

immettere un indirizzo IP della WAN, una Subnet Mask IP della WAN e l'indirizzo IP del dispositivo di connessione fornito dall'ISP.

Se è stato fornito le impostazioni del server DNS, immetterle nei campi. In caso contrario, lasciare le impostazioni predefinite e fare clic su Next (Avanti).

G Selezionare Factory Default (Predefinito di fabbrica) per utilizzare l'indirizzo MAC predefinito assegnato

in fabbrica. H Selezionare questa casella di controllo per far sì che P-334WH applichi la gestione della larghezza di

banda. I Fare clic su Apply (Applica) per salvare le impostazioni personalizzate.

Page 81

ITALIANO

A B

D E

Page 82

ITALIANO

La configurazione dell'accesso a Internet viene completata

Se si verificano problemi con l'accesso a Internet, seguire le istruzioni visualizzate a shermo.

Fare clic su Finish (fine) per completare la configurazione guidata.

Risoluzione dei problemi

1 Se non si riesce ad accedere allo strumento di configurazione Web utilizzando Internet Explorer in

Windows XP o Windows Server 2003, verificare che le finestre pop-up windows, JavaScript e Java siano autorizzate oppure impostare il livello di protezione Internet a un grado più basso rispetto ad Alto in Internet Explorer (in Internet Explorer, fare clic su Strumenti > Opzioni Internet > Protezione > Livello

personalizzato...). Per ulteriori informazioni, vedere l'appendice della Guida dell'utente.

2 Se non è possibile accedere a Internet quando il computer è connesso alla porta LAN, attenersi alla

procedura seguente.

A) Controllare i LED sul pannello superiore. Se differiscono da quanto descritto nella sezione 1, verificare

che i collegamenti siano corretti. Se i LED sono ancora diverse, spegnere il dispositivo, attendere qualche secondo e poi riaccenderlo.

B) Seguire nuovamente le istruzioni a partire dalla sezione 4. Verificare di aver immesso le informazioni

corrette. Ad esempio, se il proprio account presenta nome e password, verificare di averli digitati correttamente. Se inoltre non si è certi dell'incapsulamento ISP utilizzato, contattare il proprio ISP.

C) Se si utilizza un nuovo account Internet, contattare il proprio ISP per verificare che sia attivo. D) Se il P-334WH è in modalità Access Point, verificare che il P-334WH sia connesso a un modem o

router.

E) Se il P-334WH è in modalità WiFi WAN Router, verificare che il P-334WH NON sia connesso a un

modem o router. IlP-334WH e AP o router wireless devono utilizzare le stesse impostazioni wireless e di sicurezza wireless.

F) Se i problemi persistono, vedere Risoluzione dei problemi nella Guida dell'utente.

3 Se non è possibile accedere a Internet utilizzando la rete wireless, attenersi alla procedura seguente.

A) Se si può accedere al configuratore Web, seguire i passi precedenti A - F sopra. Se ciò non è possibile,

passare al passo successivo.

B) Verificare che il P-334WH e il computer utilizzino le stesse impostazioni wireless e di sicurezza wireless.

Seguire le istruzioni a partire dalla sezione 4.

Page 83

ITALIANO

Impostare l'indirizzo IP del computer

Questa sezione spiega come configurare il computer per ricevere un indirizzo IP in Windows 2000, Windows NT e Windows XP. In questo modo ci si assicura che il computer possa comunicare con lo P-334WH.

1 In Windows XP, fare clic su Start, Pannello di controllo.

In Windows 2000/NT, fare clic su Start, Impostazioni, Pannello di controllo.

2 In Windows XP, fare clic su Connessioni di rete.

In Windows 2000/NT, fare clic su Reti e connessioni remote.

3 Fare clic con il pulsante destro del mouse su Connessione alla rete locale e scegliere Proprietà. 4 Selezionare Protocollo Internet (TCP/IP) (sotto la

scheda Generale in Windows XP) e fare clic su Proprietà.

5 Si apre la schermata Protocollo Internet TCP/IP -

Proprietà (la scheda Generale in Windows XP).

6 Selezionare le opzioni Ottieni automaticamente un

indirizzo IP e Ottieni automaticamente l'indirizzo del server DNS.

7 Fare clic su OK per chiudere la finestra Protocollo

Internet (TCP/IP) - Proprietà.

8 Fare clic su Chiudi (OK in Windows 2000/NT) per

chiudere la finestra Connessione alla rete locale Proprietà.

9 Chiudere la schermata Connessioni di rete.

Procedura per visualizzare le certificazioni di un prodotto

1 Aprire la pagina http://www.zyxel.com. 2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla

pagina del prodotto in questione.

3 Selezionare da questa pagina la certificazione che si desidera visualizzare.

Page 84

SVENSKA

Översikt

P-334WH är en IEEE 802.11b/g trådlös bredbandsrouter med en inbyggd fyraportars 10/100 Mbps-switch. P334WH fungerar även som en åtkomstpunkt (AP) eller en Wi-Fi WAN-router som ger dig åtkomst till Internet via en trådlös WAN-anslutning.

Du behöver ha ett Internet-konto redan konfigurerat och ha tillgång till följande information.

Table 1 Information om Internet-konto

Enhetens WAN IP-adress (om du fått sådan): ______________ IP-adress för DNS-server (om du fått sådan): Primär _____________, Sekundär ______________ Anslutningstyp: Ethernet Typ av tjänst: _______________________

Användarnamn: ____________

PPTP Användarnamn: ____________

Din WAN IP-adress (om du fått sådan) ____________

Anslutnings-ID (om det krävs): ____________

PPPoE (PPPoE) Tjänstens namn: ____________

Användarnamn: ____________ Lösenord: ____________

Se din bruksanvisning för bakgrundsinformation om alla funktioner.

IP-adress för inloggningsserver: ______________ Lösenord: ____________

Lösenord: ____________ PPTP-serverns IP-adress: ___________ eller PPTP-domännamn: ___________

Här ser du vad du behöver göra:

1 Maskinvaruanslutningar 2 Åtkomst till webbkonfigurator 3 Användningsläge 4 Guide för anslutningsinställning

Page 85

SVENSKA

1 Maskinvaruanslutningar

Gör följande för att utföra maskinvaruanslutningar för inledande inställning.

WAN-anslutning

Anslut ditt modem till “WAN”-porten med sladden som medföljde ditt modem.

LAN-anslutning

Anslut datorn till en "LAN"-port med den medföljande Ethernet-sladden.

Strömanslutning

Använd den medföljande strömadaptern för att ansluta uttaget POWER (ström) till en lämplig strömkälla.

Indikatorlamporna

Titta på toppanelens indikatorlampor. När du ansluter strömmen, blinkar indikatorlampan PWR och förblir sedan tänd när enheten är klar.

Indikatorlamporna LAN, WAN och WLAN tänds och fortsätter att lysa om motsvarande anslutningar är rätt utförda.

Page 86

SVENSKA

2 Åtkomst till webbkonfigurator

1 Starta din webbläsare. Ange “192.168.1.1” som webbplatsadress.

Note: Om inloggningsskärmen inte visas, kontrolla webbläsarens säkerhetsinställningar (se Felsökning för

detaljer

) eller kontrollera att din dator är inställd på att ta emot en IP-adress dynamiskt (se Ställa

in datorns IP-adress).

2 Fönstret Password (lösenord) visas. Ange

lösenord (“1234” är standard) och klicka på

3 Ändra lösenord på den följande skärmen och

klicka på Apply (verkställ).

4 Klicka på Go to Wizard setup (gå till

guideinställning) (i routerläge) för att ställa in din P334WH för första gången.

Klicka på Go to Advanced setup (gå till avancerad inställning) för att använda huvudmenyerna för att konfigurera avancerade funktioner, som t ex användningsläge.

3 Användningsläge

P-334WH stöder tre användningslägen: Router, Access Point (åtkomstpunkt) och WiFi WAN Router.

Router (standard): Välj detta läge om P-334WH är ansluten till ett bredbands DSL/kabelmodem. NAT låter

alla LAN-datorer få åtkomst till Internet med samma offentliga IP-adress.

WiFi WAN Router: I detta läge fungerar P-334WH liknande en router, men använder en trådlös WAN- anslutning via en åtkomstpunkt (AP) eller trådlös router, i stället för en kabelanslutning via ett DSL/ kabelmodem. I detta läge tillåter P-334WH inte nätverksåtkomst till trådlösa klienter (WLAN).

Page 87

SVENSKA

Åtkomstpunkt: I detta läge fungerar P-334WH som en router utan routing-funktioner (som t ex NAT), brandvägg, innehållsfiltrering osv.

När P-334WH befinner sig i läget Access Point (åtkomstpunkt) eller WiFi WAN Router, fungerar alla LANoch WAN-portar som en hubb.

Om du vill konfigurer användningsläget, klicka på Maintenance (underhåll) > Sys OP Mode (Sys Op-läge). Se din bruksanvisning för mer information om användningslägena.

Note: Obs! Använd guiden för att konfigurera P-334WH i router-läge. Om du vill använda P-334WH i

läget Access Point (åtkomstpunkt eller) WiFi WAN Router, använd huvudmenyerna.

4 Guide för anslutningsinställning

Note: Anslutningsguiden är till för att ställa in Internet-åtkomst enbart då P-334WH befinner sig i router-läget. Om

P-334WH befinner sig i läget Access Point (åtkomstpunkt) ller WiFi WAN Router, kommer användningen av guiden att återställa användningsläget till Router (standard).

1 När du har loggat in på webbkonfiguratorn och

klickat på Go to Wizard setup (gå till

inställningsguide), välj ditt språk från

rullgardinslistrutan. Klicka på Next (nästa).

2 Klicka på Next (nästa) för att fortsätta med

Connection Wizard (anslutningsguiden).

Page 88

SVENSKA

Inställning av Internet-åtkomst

Note: Ange informationen för Internet-åtkomst exakt som du fått den av din ISP på varje guideskärm

och klicka sedan på Next (nästa) för att fortsätta eller klicka på Back (bakåt) för att återgå till föregående skärm.

Aktuell skärminformation går förlorad om du klickar på Back (bakåt).

STEG 1: Systeminformation

1 Denna skärm är valfri. Du kan helt enkelt klicka

på Next (nästa).

• System Name (systemnamn) handlar om att iden-

tifiera P-334WH. Du kan ange din dators "Compu-

ter Name" (datornamn).

• Om du lämnar Domain Name (domännamn) tomt,

används det domännamn som erhållits av DHCP

från ISP.

STEG 2: Trådlöst LAN

Konfigurera EN av de följande trådlösa säkerhetstyperna på P-334WH:

• Auto-säkerhet: Låt P-334WH automatiskt genera en för-delad nyckel.

• None (ingen): Konfigurera ingen säkerhet för trådlöst LAN. Om du inte aktiverar någon trådlös säkerhet på din

P-334WH, är ditt nätverk öppet för alla trådlösa nätverksenheter inom räckhåll.

• Basic (grundläggande) säkerhet: WEP (Wired Equivalent Privacy) krypterar dataramar före överföring i det

trådlösa nätverket. Ju högre WEP-kryptering, desto högre säkerhet med långsammare genomströmning.

• Extend (WPA-PSK eller WPA2-PSK) (utökad) säkerhet: Konfigurera en fördelad nyckel. Välj detta alternativ

endast om dina trådlösa klienter stöder WPA-PSK respektive WPA2-PSK.

Note: De trådlösa klienterna och P-334WH måste använda samma SSID, kanal-ID och WPA(2)-PSK

(om WPA(2)-PSK är aktiverat) eller WEP-krypteringsnyckel (om WEP är aktiverat) för trådlös kommunikation.

4.0.1 Auto eller ingen trådlös säkerhet

Page 89

SVENSKA

Auto eller ingen trådlös säkerhet

A Ange ett unikt namn för att identifiera P-334WH i det trådlösa LAN. B Välj en nivå för trådlös säkerhet. Välj Auto eller None (ingen). C P-334WH söker automatiskt efter och väljer en kanal som inte används av en närliggande enhet. P-334WH

och den trådlösa klienten måste använda samma kanal. D Om du väljer Auto och klickar på Next (nästa), visas en skärm med den genererade för-delade nyckeln.

Klicka på OK för att fortsätta. Du kan även titta på den för-delade nyckeln på skärmen Wireless LAN (trådlöst

LAN) > General (allmänt).

A B C

Grundläggande säkerhet (WEP)

A Ange ett unikt namn för att identifiera P-334WH i det trådlösa LAN. B Välj grundläggande säkerhet (WEP). C P-334WH söker automatiskt efter och väljer en kanal som inte används av en närliggande enhet. P-334WH

och den trådlösa klienten måste använda samma kanal.

D Välj 64-bit, 128-bit eller 256-bit från rullgardinslistan för WEP-kryptering. E Välj ASCII eller Hex WEP som nyckelinmatningsmetod. F Du kan skapa en WEP-nyckel genom att antingen:

Ange en Passphrase (lösenordsfras - upp till 32 skrivbara tecken) och klicka på Generate (generera) för att

låta P-334WH automatiskt generera fyra WEP-nycklar.

Eller

Ange manuellt en nyckel i varje fält för Key (nyckel - 1~4). G Välj en av radioknapparna Key att använda som standard-WEP-nyckel.

Page 90

SVENSKA

A B C

Utökad (WPA-PSK eller WPA2-PSK) säkerhet

A Ange ett unikt namn för att identifiera P-334WH i det trådlösa LAN. B Välj WPA-PSK eller WPA2-PSK säkerhet. C P-334WH söker automatiskt efter och väljer en kanal som inte används av en närliggande enhet. P-334WH

och den trådlösa klienten måste använda samma kanal. D Ange en fördelad nyckel för en mer säker trådlös anslutning än WEP-kryptering. Skriv in 8-63

skiftlägeskänsliga ASCII-tecken. Du kan inrätta den mest säkra trådlösa anslutningen genom att konfigurera

WPA(2) på den avancerade trådlösa skärmen. Du måste konfigurera en RADIUS-server för att göra detta.

Page 91

SVENSKA

STEG 3: WAN

Guiden försöker detektera den WAN-anslutningstyp du använder.

Om guiden inte detekterar en anslutningstyp, måste du välja ONE (en) från rullgardinsrutan. Kontrollera med din ISP så att du verkligen använder rätt typ:

1 Ethernet 2 PPPoE 3 PPTP.

Note: Om du har fått Internet-åtkomstinställningar, ange dem i följande fält. I annat fall, låt

standardinställningarna stå och klicka på Next (nästa).

Page 92

SVENSKA

Ethernet-anslutning

A Välj Ethernet som WAN-anslutningstyp. B Välj Get automatically from your ISP (hämta automatiskt från ISP) om din ISP inte har tilldelat dig en fast IP-

adress. Gå direkt till C.

Eller

Välj Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP) för att ge P-

334WH en fast, unik IP-adress. Gå till B1.

B1 Om du väljer Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP),

ange en WAN IP address, WAN IP Subnet Mask och den angränsande enhetens IP-adress från din. Om du fått DNS-serverinställningar, ange dem i fälten. I annat fall, låt standardinställningarna stå och

klicka på Next (nästa).

C Select Factory Default (fabriksstandard) om du vill använda den fabrikstilldelade MAC-adressen. D Markera kryssrutan för att låta P-334WH applicera bandbreddshantering till trafik som går ut genom P-

334WH:s WAN-, LAN- eller WLAN-port beroende på trafiktyp. E Klicka på Apply (verkställ) för att spara dina ändringar.

Page 93

SVENSKA

Page 94

SVENSKA

PPPoE-anslutning

A Välj PPPoE som WAN-anslutningstyp. B Ange ett Service Name (tjänstenamn - tillval), User Name (användarnamn) och Password (lösenord). C Välj Get automatically from your ISP (hämta automatiskt från ISP) om din ISP inte har tilldelat dig en fast IP-

adress. Gå direkt till D.

Eller

Välj Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP) för att ge P-

334WH en fast, unik IP-adress. Gå till C1.

C1 Om du väljer Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP),

på Next (nästa).

D Select Factory Default (fabriksstandard) om du vill använda den fabrikstilldelade MAC-adressen. E Markera kryssrutan för att låta P-334WH applicera bandbreddshantering till trafik som går ut genom P-

334WH:s WAN-, LAN- eller WLAN-port beroende på trafiktyp. F Klicka på Apply (verkställ) för att spara dina ändringar.

Page 95

SVENSKA

A B

Page 96

SVENSKA

PPTP-anslutning

A Välj PPTP som WAN-anslutningstyp. B Ange User Name (användarnamn) och Password (lösenord). C Välj Get automatically from your ISP (hämta automatiskt från ISP) om din ISP inte har tilldelat dig en fast

PPTP IP-adress.

Eller välj Use fixed IP address (använd fast IP-adress) för att ge P-334WH en fast, unik PPTP IP-adress och

subnetmask.

D Ange PPTP server-IP-adress E Ange Connection ID/Name (anslutnings-ID/namn - om du fått sådant). F Välj Get automatically from your ISP (hämta automatiskt från ISP) om din ISP inte har tilldelat dig en fast IP-

adress. Gå direkt till G.

Eller

Välj Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP) för att ge P-

334WH en fast, unik IP-adress. Gå till F1.

F1 Om du väljer Use fixed IP address provided by your ISP (välj fast IP-adress som tillhandahållits av ISP),

klicka på Next (nästa).

G Select Factory Default (fabriksstandard) om du vill använda den fabrikstilldelade MAC-adressen. H Markera kryssrutan för att låta P-334WH applicera bandbreddshantering till trafik som går ut genom P-

334WH:s WAN-, LAN- eller WLAN-port beroende på trafiktyp. I Klicka på Apply (verkställ) för att spara dina ändringar.

Page 97

SVENSKA

A B

D E

Page 98

SVENSKA

Inställning av Internet-åtkomst slutförd

Om du har åtkomstproblem till Internet, följ instruktionerna på skärmen.

Klicka på Finish(slutför) för att slutföra installationen.

Felsökning

1 Om du inte kan öppna webbkonfiguratorn med Internet Explorer i Windows XP eller Windows Server 2003,

kontrollera att du tillåter pop-up-fönster, JavaScripts och Java-tillstånd eller ställ in en lägre Internetsäkerhetsnivå än High (hög) i Internet Explorer (n Internet Explorer, klicka på Tools (verktyg) > Internet Options (Internet-alternativ) > Security (säkerhet) > Custom Level (anpassad nivå)...). Se bilagan i bruksanvisningen för mer information.

2 Om du inte kan ansluta till Internet när din dator är ansluten till LAN-porten, följ dessa steg.

A) Kontrollera indikatorlamporna på toppanelen. Om de skiljer sig från det som beskrivs i avsnitt 1,

kontrollera att anslutningarna är korrekta. Om indikatorlamporna fortfarande är annorlunda, stäng av enheten, vänta några sekunder och slå sedan på den igen.

B) Följ stegen i avsnitt 4 igen. Kontrollera att du anger rätt information. Om ditt konto exempelvis har ett

användarnamn och ett lösenord, kontrollera att du skriver in det rätt. Dessutom, om du är osäker på vilken inkapsling din ISP använder, kontakta din ISP.

C) Om du använder ett nytt Internet-konto, kontakta din ISP för att kontrollera att det är aktivt. D) Om P-334WH befinner sig i läget Access Point (åtkomstpunkt), se till att P-334WH är ansluten till ett

modem eller en router.

E) Om P-334WH befinner sig i läget WiFi WAN Router, se till att P-334WH INTE är ansluten till ett modem eller

en router. P-334WH och AP eller trådlös router ska använda samma trådlösa och trådlösa säkerhetsinställningar.

F) Om du fortfarande har problem, se Felsökning i bruksanvisningen.

3 Om du inte kan ansluta till Internet med det trådlösa nätverket, följ dessa steg.

A) Om du kan få åtkomst till webbkonfiguratorn, följ steg A - F ovan. Om inte, gå till nästa steg. B) Kontrollera att P-334WH och din dator använder samma trådlösa inställningar och trådlösa

säkerhetsinställningar. Följ stegen i avsnitt 4.

Page 99

SVENSKA

Ställa in datorns IP-adress

I detta avsnitt beskrivs hur du ställer in din dator med Windows NT/2000/XP så att den hämtar en IP-adress automatiskt. Detta säkerställer att din dator kan kommunicera med P-334WH. Se bruksanvisningen för detaljerad IP-adresskonfiguration för andra Windows och Macintosh operativsystem.

1 I Windows XP, klicka på Start, Control Panel (kontrollpanelen). I Windows 2000/NT, klicka på Start,

Settings(inställningar), Control Panel (kontrollpanelen).

2 I Windows XP, klicka på Network Connections (nätverksanslutningar). I Windows 2000/NT, klicka på

Network and Dial-up Connections (nätverk och uppringda anslutningar).

3 Högerklicka på Local Area Connection (LAN-anslutningar) och

klicka sedan på Properties (egenskaper).

4 Välj Internet Protocol (TCP/IP) (Internetprotokoll) (under fliken

General (allmänt) i Win XP) och klicka på Properties

(egenskaper).

5 Skärmen Internet Protocol TCP/IP Properties (Internetprotokoll

TCP/IP Egenskaper) öppnar fliken General (allmänt) i Windows XP).

6 Välj alternativen Obtain an IP address automatically (skaffa IP-

adress automatiskt) och Obtain DNS server address

automatically (skaffa DNS-serveradress automatiskt).

7 Klicka på OK för att stänga fönstret Internet Protocol (TCP/IP)

Properties (Internetprotokoll (TCP(IP) Egenskaper).

8 Klicka på Close (stäng) (OK i Windows 2000/NT) för att stänga

fönstret Local Area Connection Properties (LAN-anslutning Egenskaper).

9 Stäng skärmen Network Connections (nätverksanslutningar).

Visa din produkts certifikat

1 Gå till http://www.zyxel.com. 2 Välj din produkt från rullgardinslistrutan på ZyXEL:s hemsida för att gå till denna produkts sida. 3 Välj det certifikat du vill titta på från denna sida.

Page 100

繁體中文

概要

P-334WH 是一個符合 IEEE 802.11b/g 標準的無線寬頻路由器，內建四埠的 10/100Mbps 交換器。P-334WH 也能當作無線網路基地台 (AP) 或者 Wi-Fi 廣域網路路由器，讓您透過無線廣域網路連線來連接網際網路。

您應已經設定好一個網際網路的帳號，並取得以下的資訊。

表 1 網際網路帳號資訊

設備的廣域網路 IP 位址 ( 如有 ): ______________ DNS 伺服器 IP 位址 ( 如有 ): 主要 _____________, 次要 ______________

連接型態 :

乙太網路服務類型 : _______________________

用戶名稱 : ____________

PPTP

PPPoE

使用者名稱 : ____________ 您的廣域網路 IP 位址 ( 如有 ) ____________ 連接識別碼 ( 如有 ): ____________

(PPPoE) 服務名稱 : ____________ 使用者名稱 : ____________ 密碼 : ____________

登入伺服器 IP 位址 : ______________ 密碼 : ____________

密碼 : ____________ PPTP 伺服器 IP 位址 : ___________ 或 PPTP 領域名稱 : ___________

所有功能的背景資訊請見使用手冊。

以下列出您必須做的動作：

1 硬體連接 2 使用網頁設定工具 3 作業模式 4 連線精靈設定

100

ZyXEL Communications P-334WH User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

ENGLISH

Overview

1 Hardware Connections

2 Accessing the Web Configurator

3 Operating Mode

4 Connection Wizard Setup

Troubleshooting

Viewing Your Product’s Certifications

DEUTSCH

Übersicht

1 Anschließen der Hardware

2 Zugriff auf den Web-Konfigurator

3 Operating Mode (Betriebsmodus)

4 Verbindungsassistent-Setup

Problembeseitigung

Schritte zum Ansehen der Produktzertifizierung(en)

ESPAÑOL

Vista previa

1 Conexiones del hardware

2 Acceso al configurador Web

3 Modo de operación

4 Asistente para la configuración de la conexión

Solución de problemas

Procedimiento para ver la(s) certificación(es) del producto

FRANÇAIS

Présentation

1 Connexions matérielles

2 Accéder au configurateur Web

3 Mode de fonctionnement

4 Installation de l'assistant de connexion

Dépannage

Procédure pour Afficher la (les) certification(s) d'un produit

ITALIANO

Cenni generali

1 Collegamenti hardware

2 Accesso allo strumento di configurazione Web

3 Modalità operativa

4 Configurazione guidata connessione

Risoluzione dei problemi

Procedura per visualizzare le certificazioni di un prodotto

SVENSKA

Översikt

1 Maskinvaruanslutningar

2 Åtkomst till webbkonfigurator

3 Användningsläge

4 Guide för anslutningsinställning

Felsökning

Visa din produkts certifikat

繁體中文
