ZEBRA

ZXP Series 3™

P1058486-034

Benutzerhandbuch

Copyright

Marken

© 2014 ZIH Corp.

Diese Dokumentation enthält Informationen, die Eigentum der Zebra Technologies
Corporation sind. Diese Dokumentation und die darin enthaltenen Informationen sind von
Zebra Technologies Corporation urheberrechtlich geschützt und dürfen ohne schriftliche
Genehmigung von Zebra weder teilweise noch vollständig vervielfältigt werden.

Wir haben uns bemüht, in diesem Handbuch die zum Zeitpunkt der Veröffentlichung jeweils
aktuellsten und genauesten Informationen zu verwenden. Dennoch übernehmen wir keinerlei
Gewähr, dass diese Dokumentation fehlerfrei ist oder bestimmte Anforderungen erfüllt. Zebra
Technologies Corporation behält sich das Recht vor, jederzeit Produktänderungen vorzu­nehmen, um diese zu verbesser n.

ZXP Series 3 ist eine Marke und Zebra ist eine eingetragene Marke von Zebra Technologies
Corporation. Windows ist in den USA und anderen Ländern eine eingetragene Marke der
Microsoft Corporation. Alle übrigen Marken oder eingetrag enen Marken sind Eigentum der
jeweiligen Markeninhaber.

Produktentsorgung

Informationen zur Produktentsorgung • Entsorgen Sie dieses Produkt nicht über den

Hausmüll. Das Produkt ist wiederverwertbar, und die Entsorgung sollte über Ihr lokales
Recycling-System erfolgen. Weitere Information e n finde n Sie au f un se re r Website:

http://www.zebra.com/environment

P1058486-034

Inhalt

1 • Erste Schritte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ZXP Series 3 – Teilenummern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Funktionen, Steuer- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . 3

Anschlüsse auf der Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

LCD-Multifunktionsanzeigefeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 • Druckerinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Auspacken des Kartendruckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installieren des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einrichten des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Anschließen des Druckers an den Computer . . . . . . . . . . . . . . . . . . 12

Anzeigen der Druckerinformationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Installieren des Windows-Druckertreibers . . . . . . . . . . . . . . . . . . . . . . . . 14

Installieren des USB-Druckertreibers. . . . . . . . . . . . . . . . . . . . . . . . . 14

Installieren des Ethernet-Druckertreibers. . . . . . . . . . . . . . . . . . . . . . 19

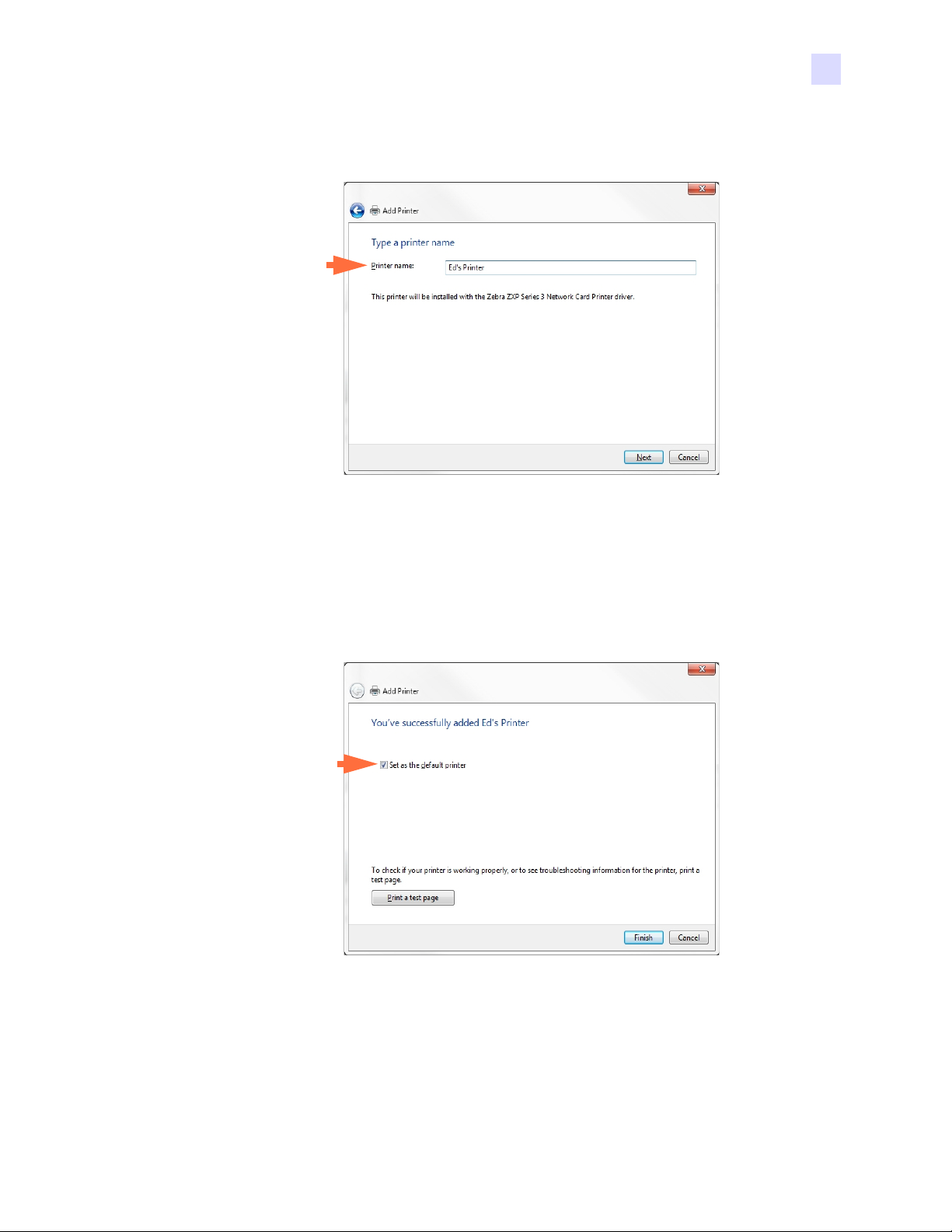

Einrichten eines Netzwerkdruckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

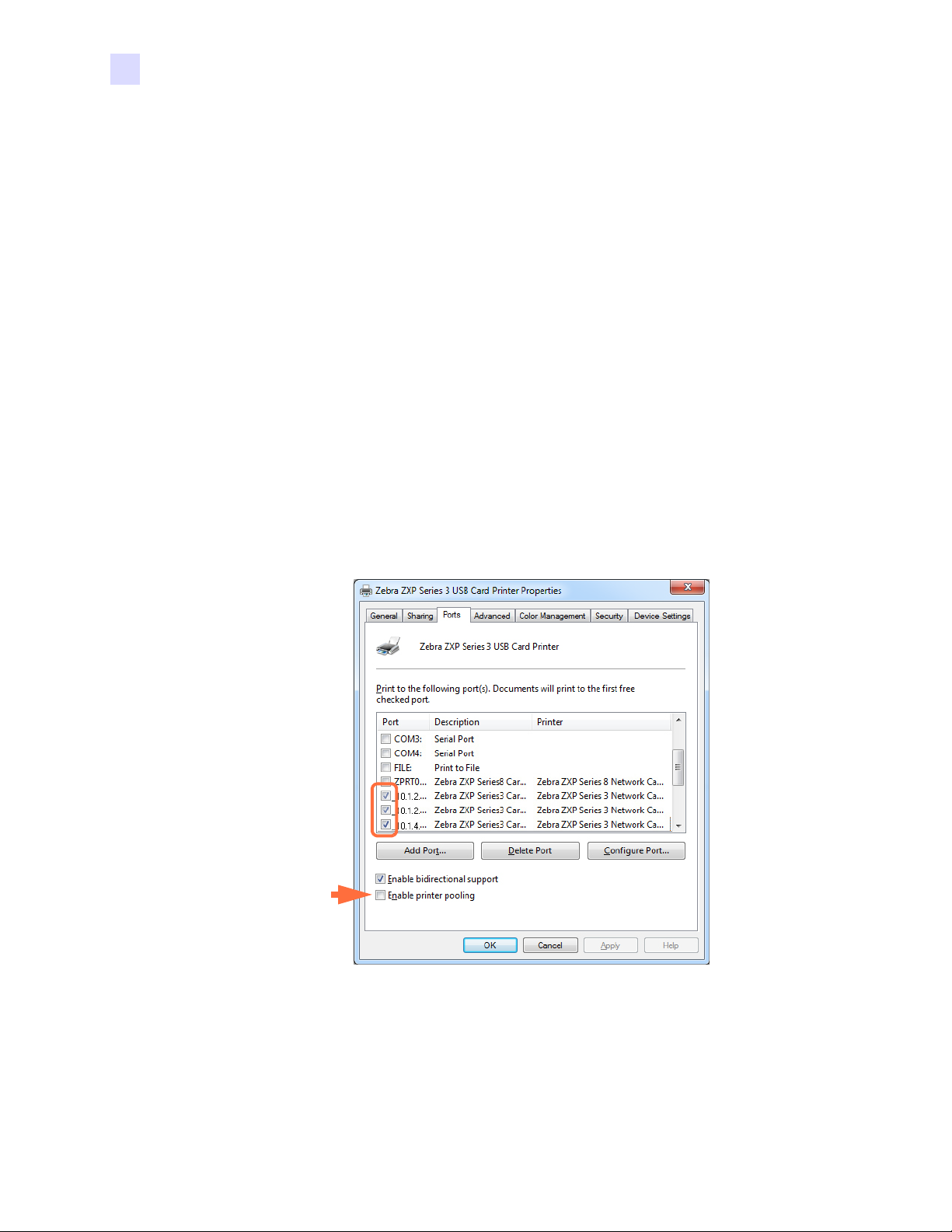

Druckerpools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3 • Druckereinrichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

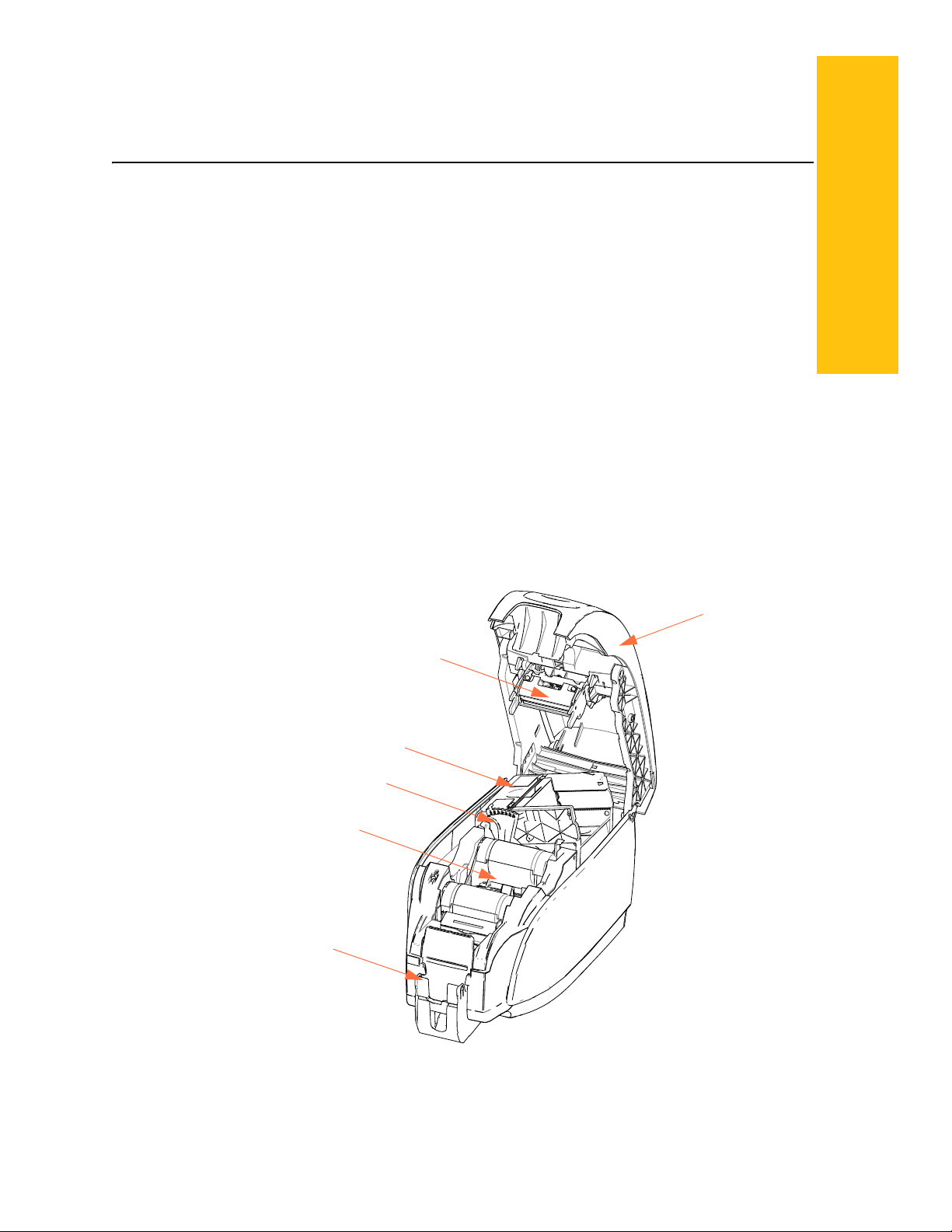

Druckerteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

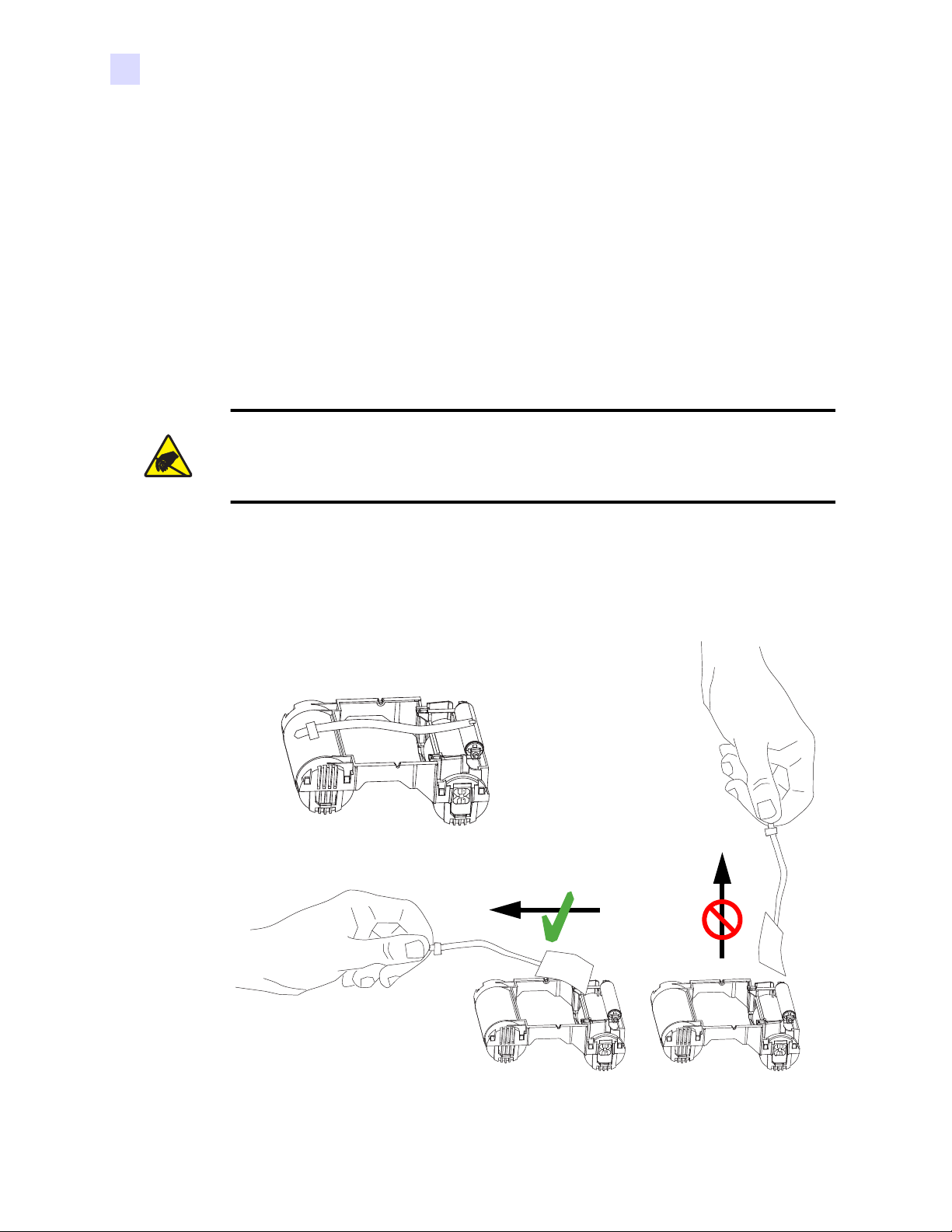

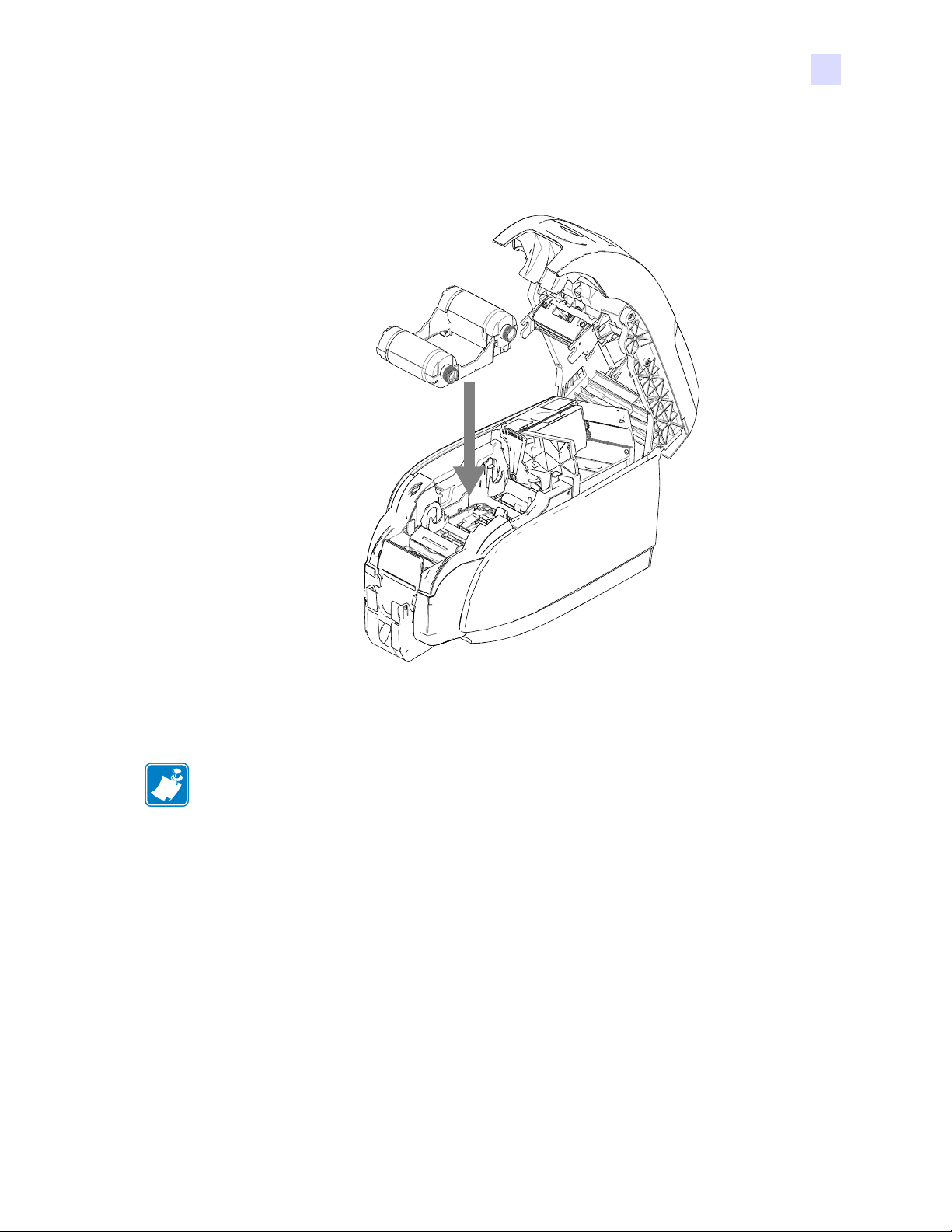

Einsetzen der Farbbandpatrone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Einlegen von Karten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Karteneingabefach. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

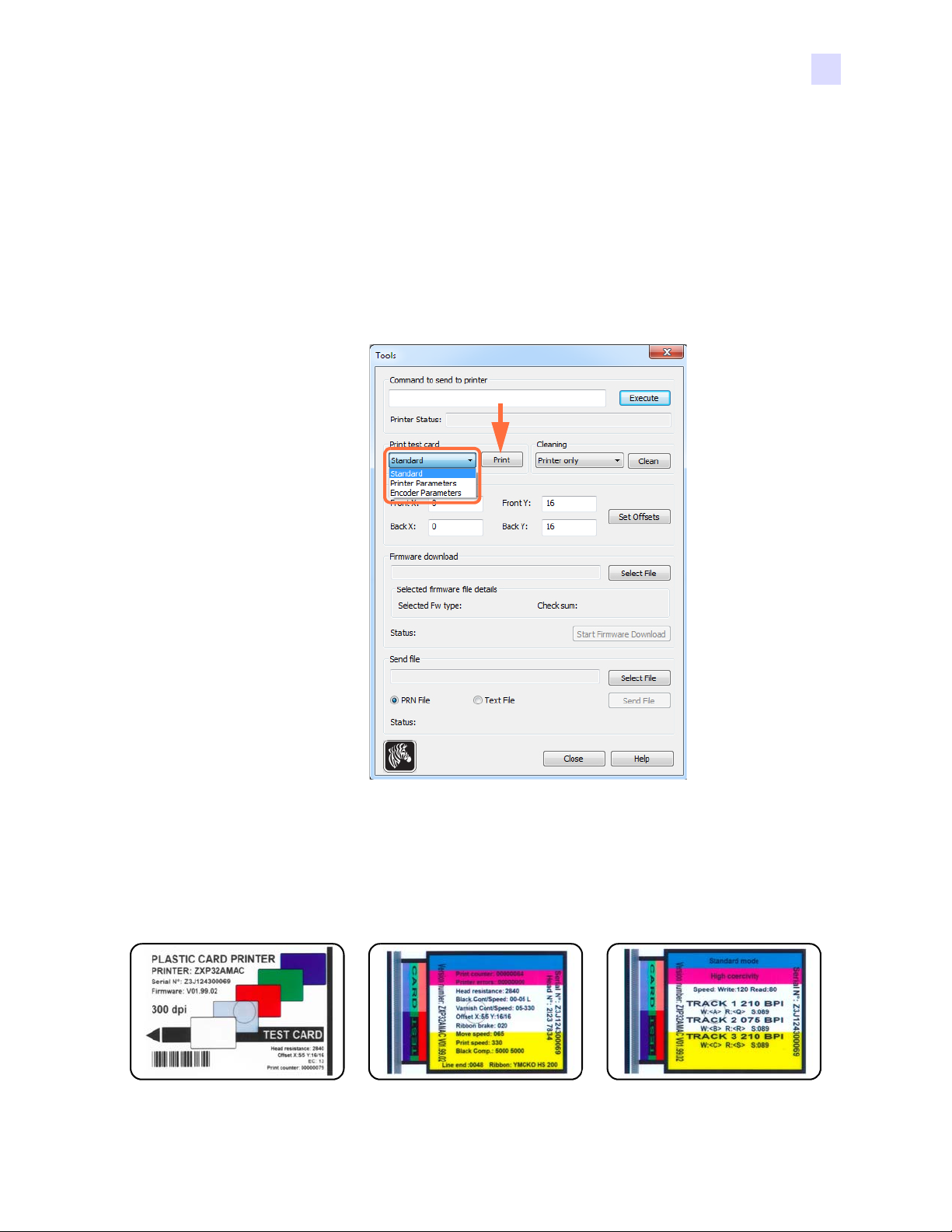

Drucken einer Testkarte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Üblicher Druckerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

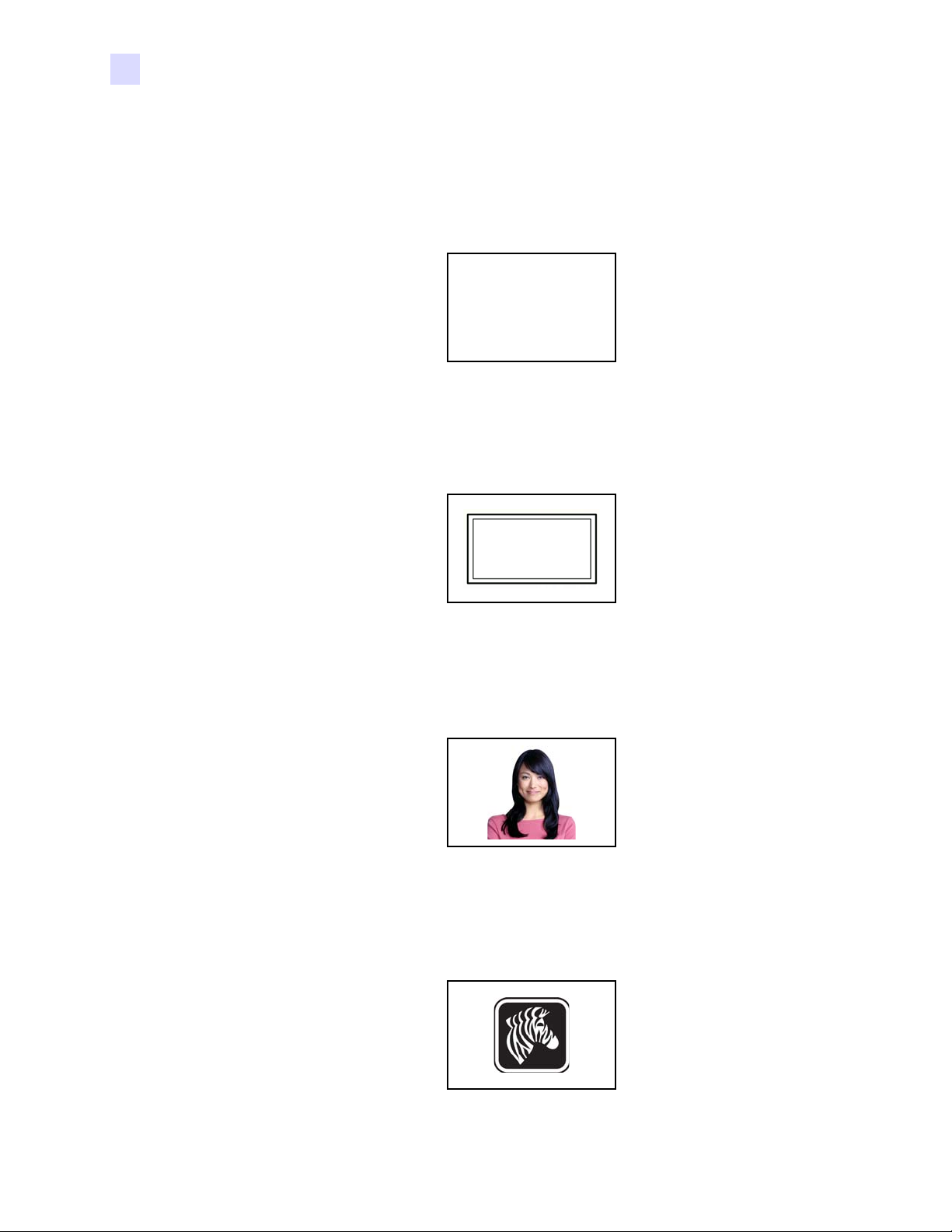

Erstellen von Musterkarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Drucken von Musterkarten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker i

Inhalt

4 • Druckereinstellungen und -anpassungen. . . . . . . . . . . . . . . . . 39

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Druckereigenschaften. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

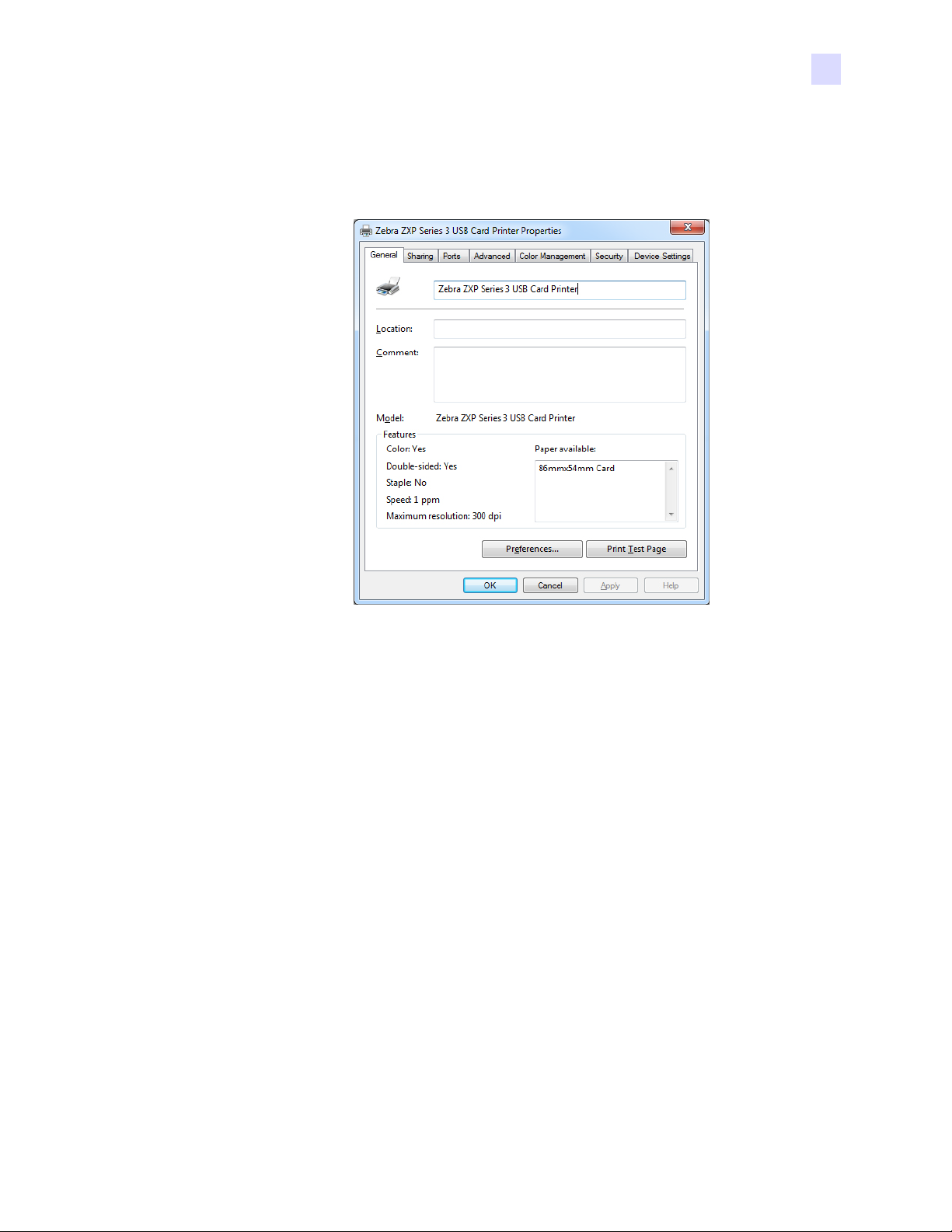

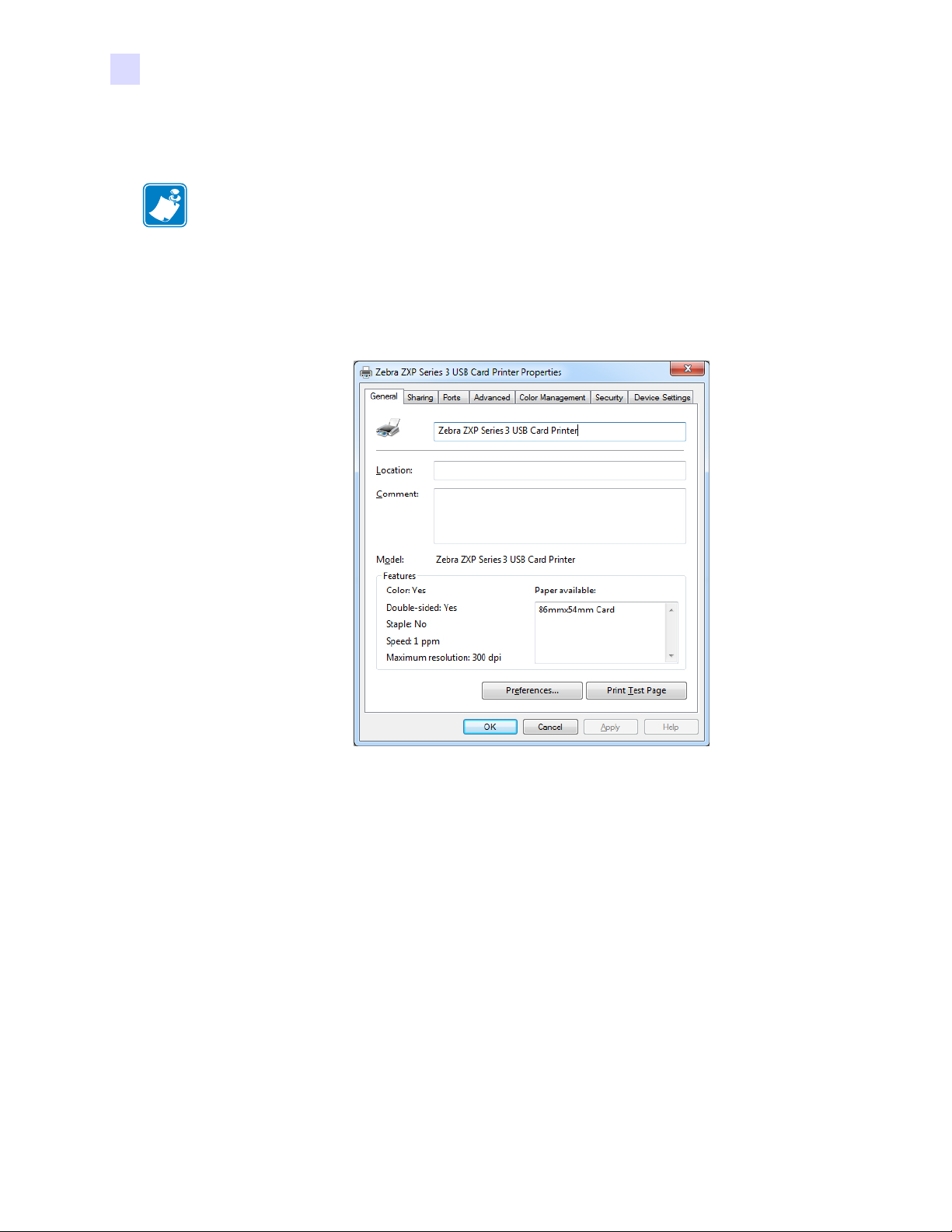

Registerkarte „General“ (Allgemein). . . . . . . . . . . . . . . . . . . . . . . . . . 41

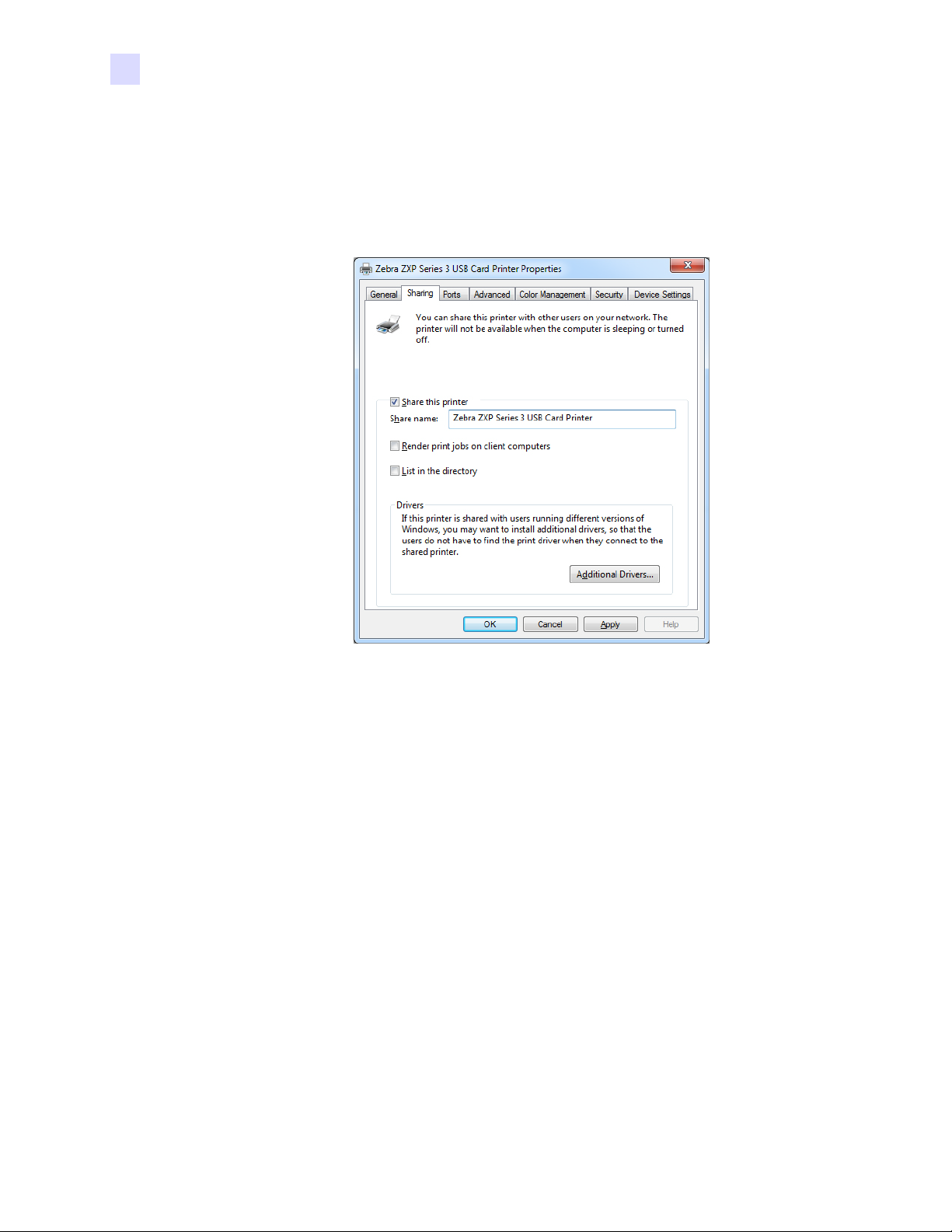

Registerkarte „Sharing“ (Freigabe). . . . . . . . . . . . . . . . . . . . . . . . . . . 42

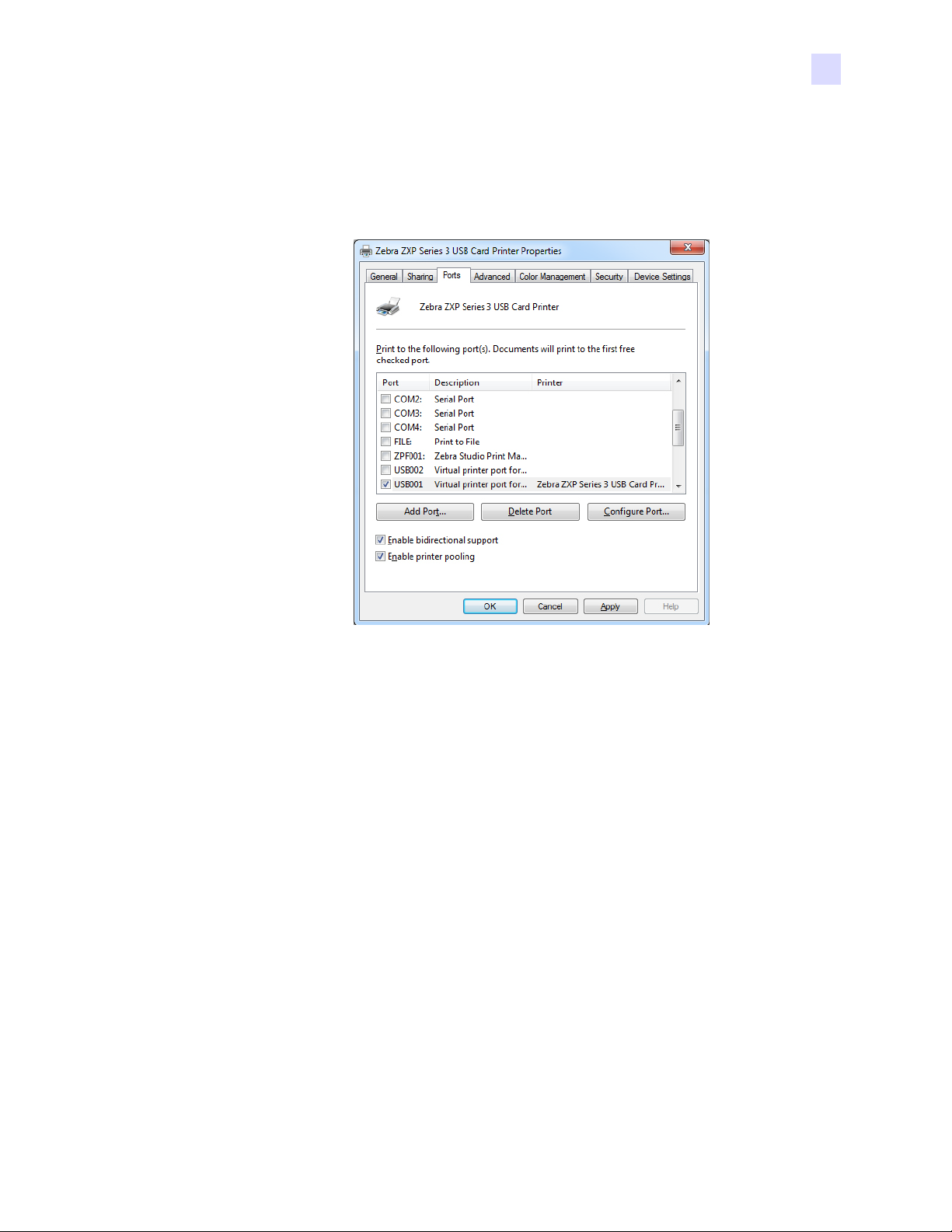

Registerkarte „Ports“ (Anschlüsse). . . . . . . . . . . . . . . . . . . . . . . . . . . 43

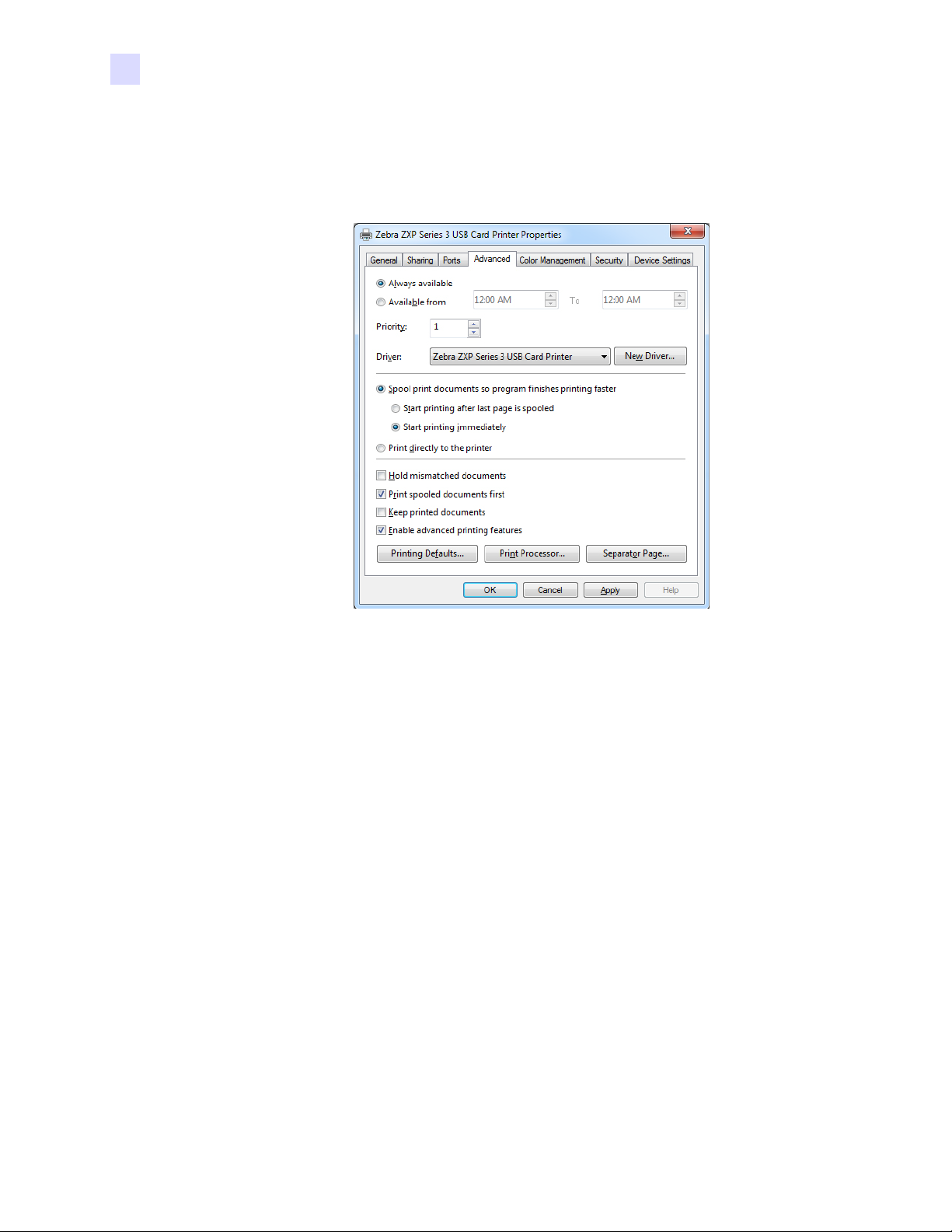

Registerkarte „Advanced“ (Erweitert). . . . . . . . . . . . . . . . . . . . . . . . . 44

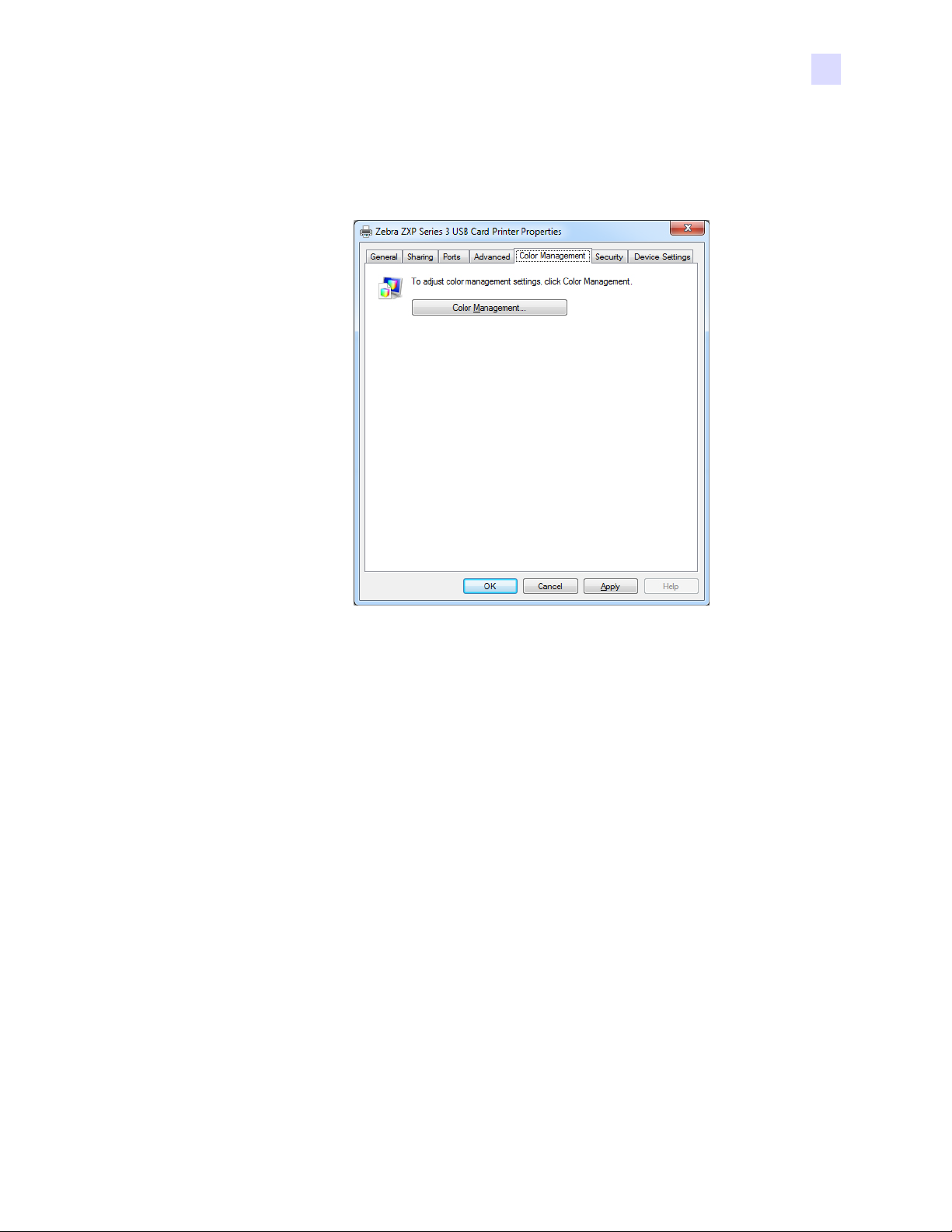

Registerkarte „Color Management“ (Farbverwaltung) . . . . . . . . . . . . 45

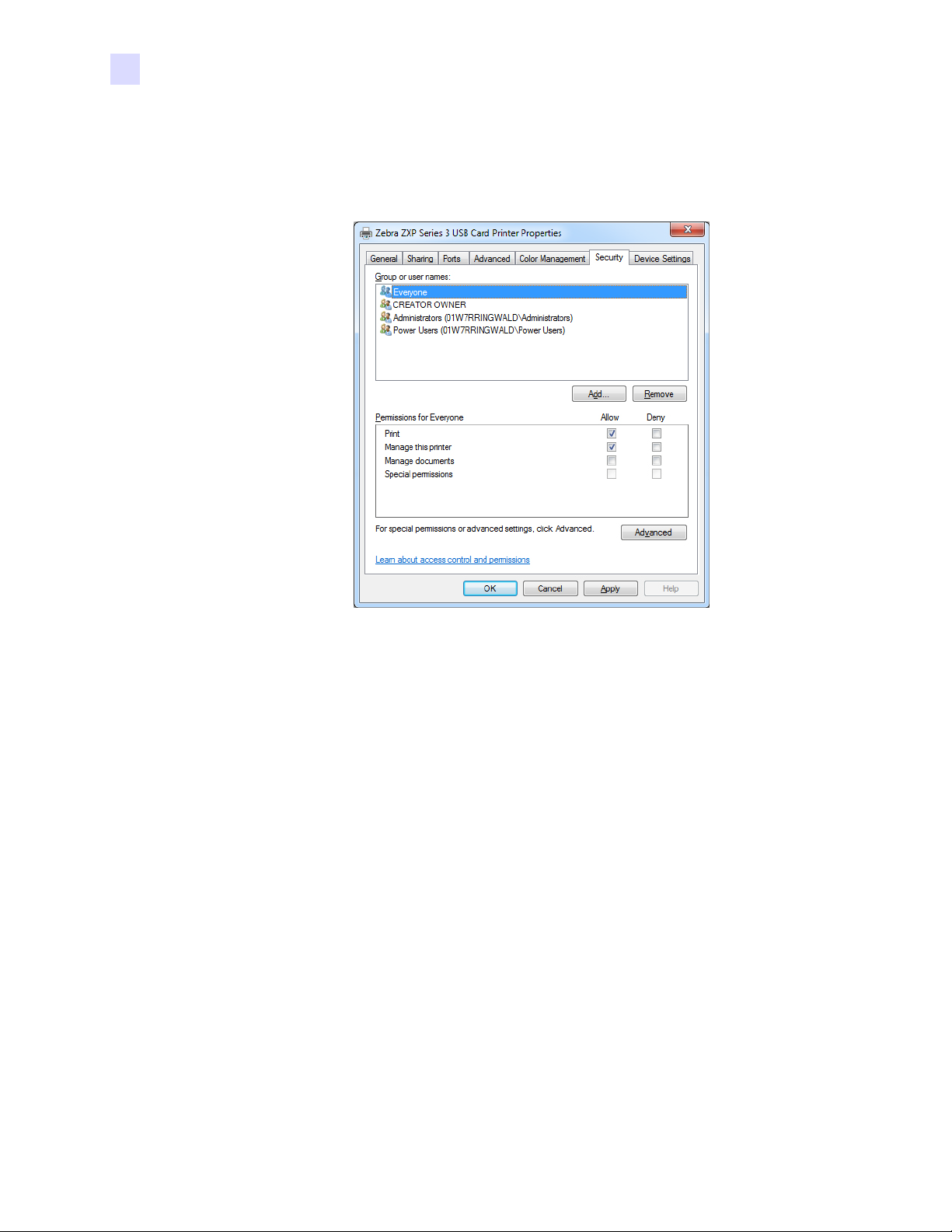

Registerkarte „Security“ (Sicherheit) . . . . . . . . . . . . . . . . . . . . . . . . . 46

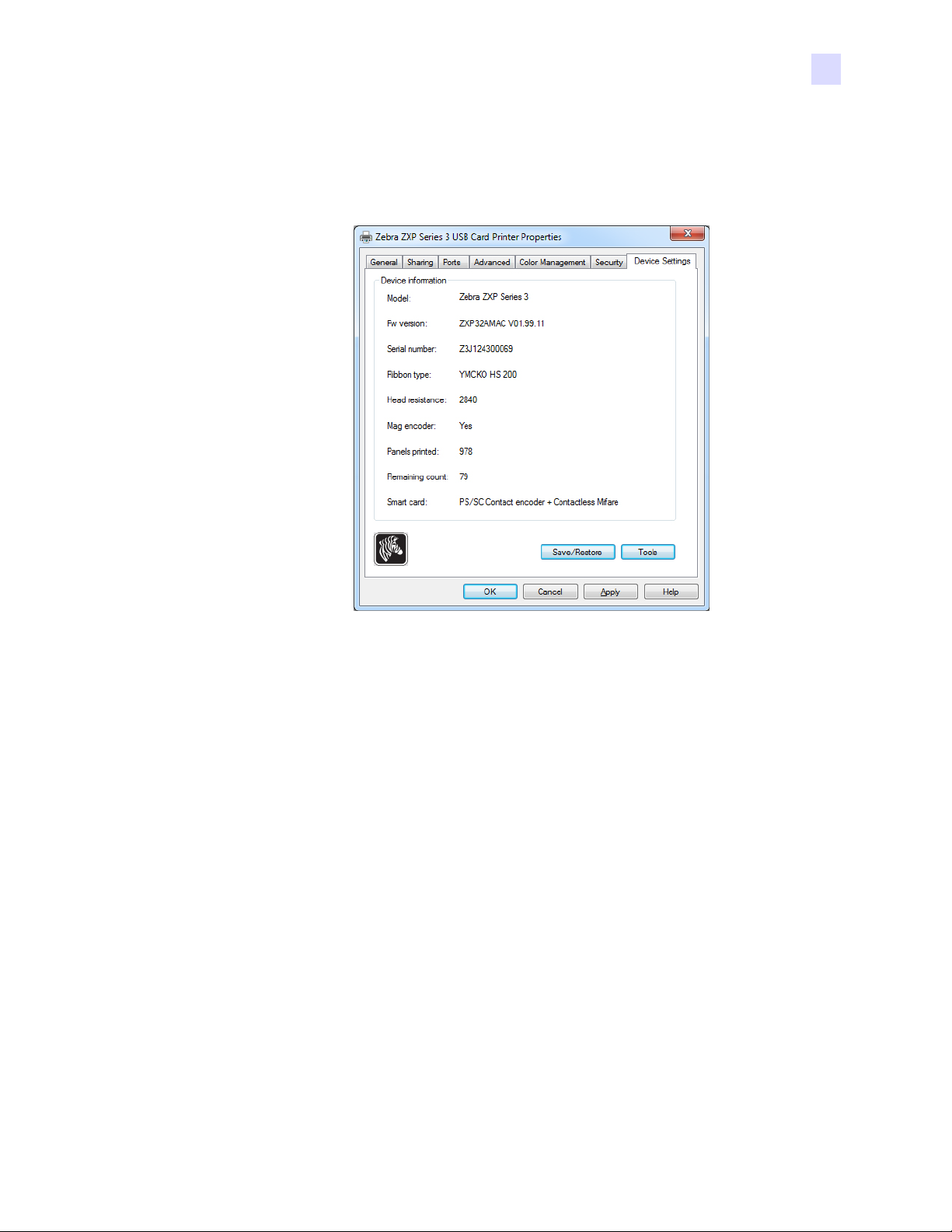

Registerkarte „Device Settings“ (Geräteeinstellungen) . . . . . . . . . . . 47

Druckeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

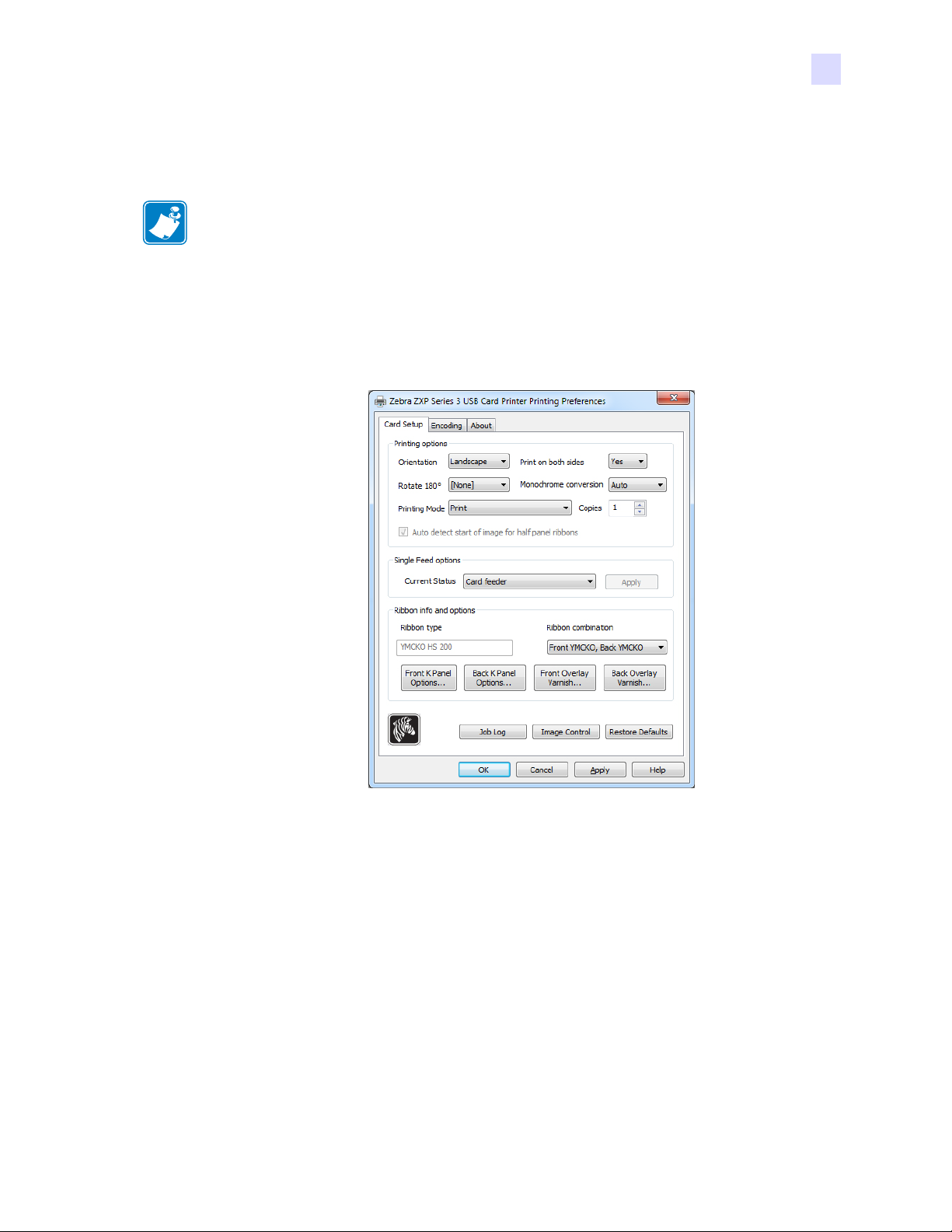

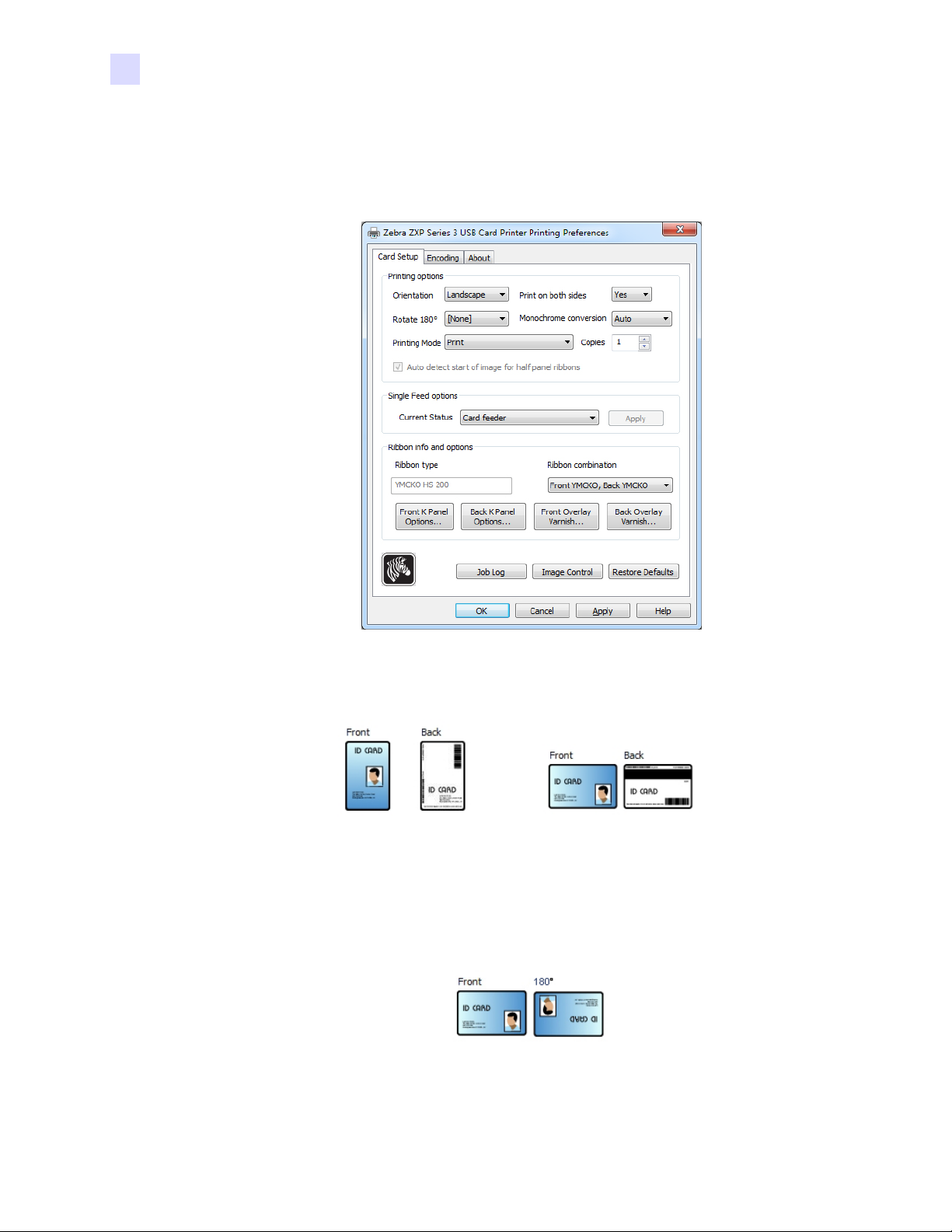

Registerkarte „Card Setup“ (Karteneinrichtung). . . . . . . . . . . . . . . . . 52

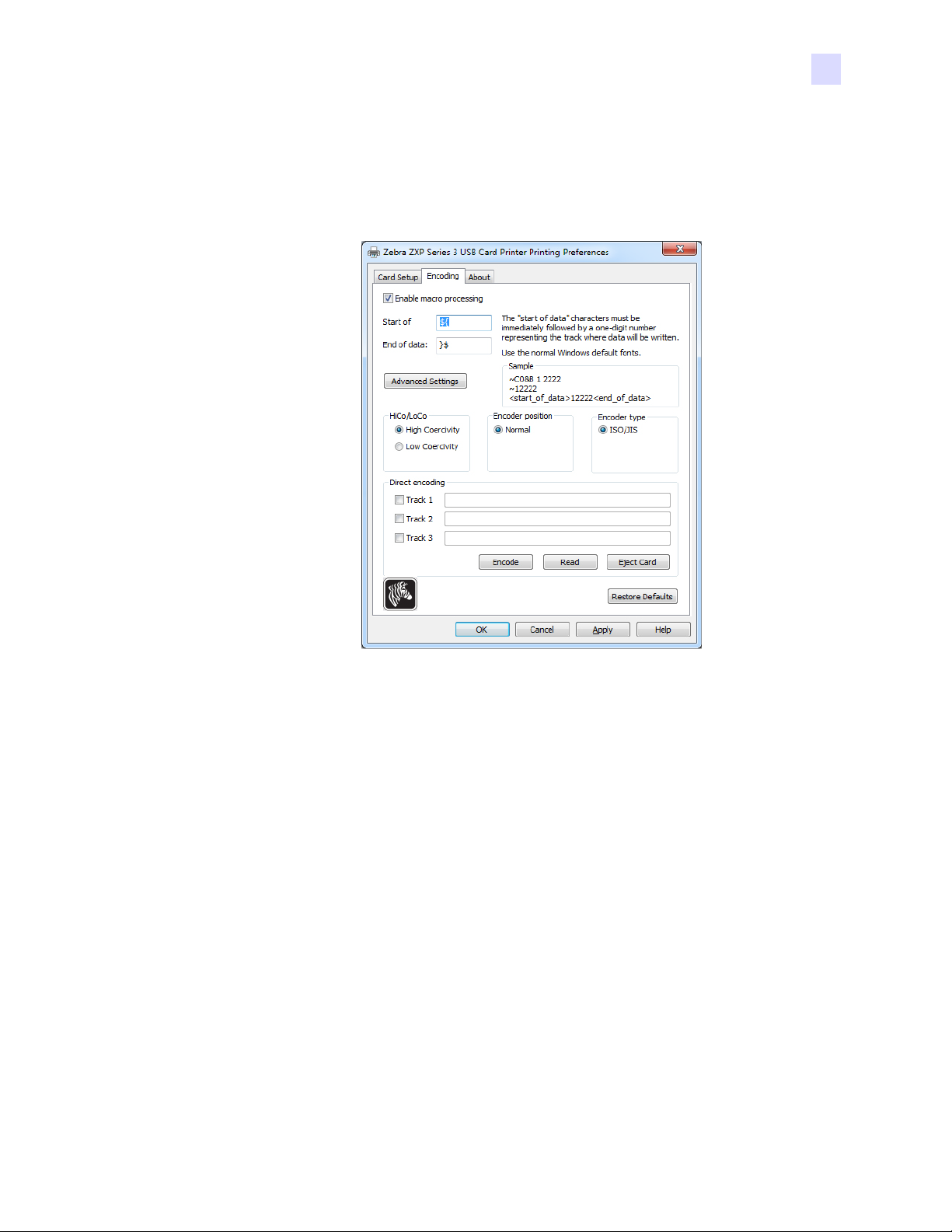

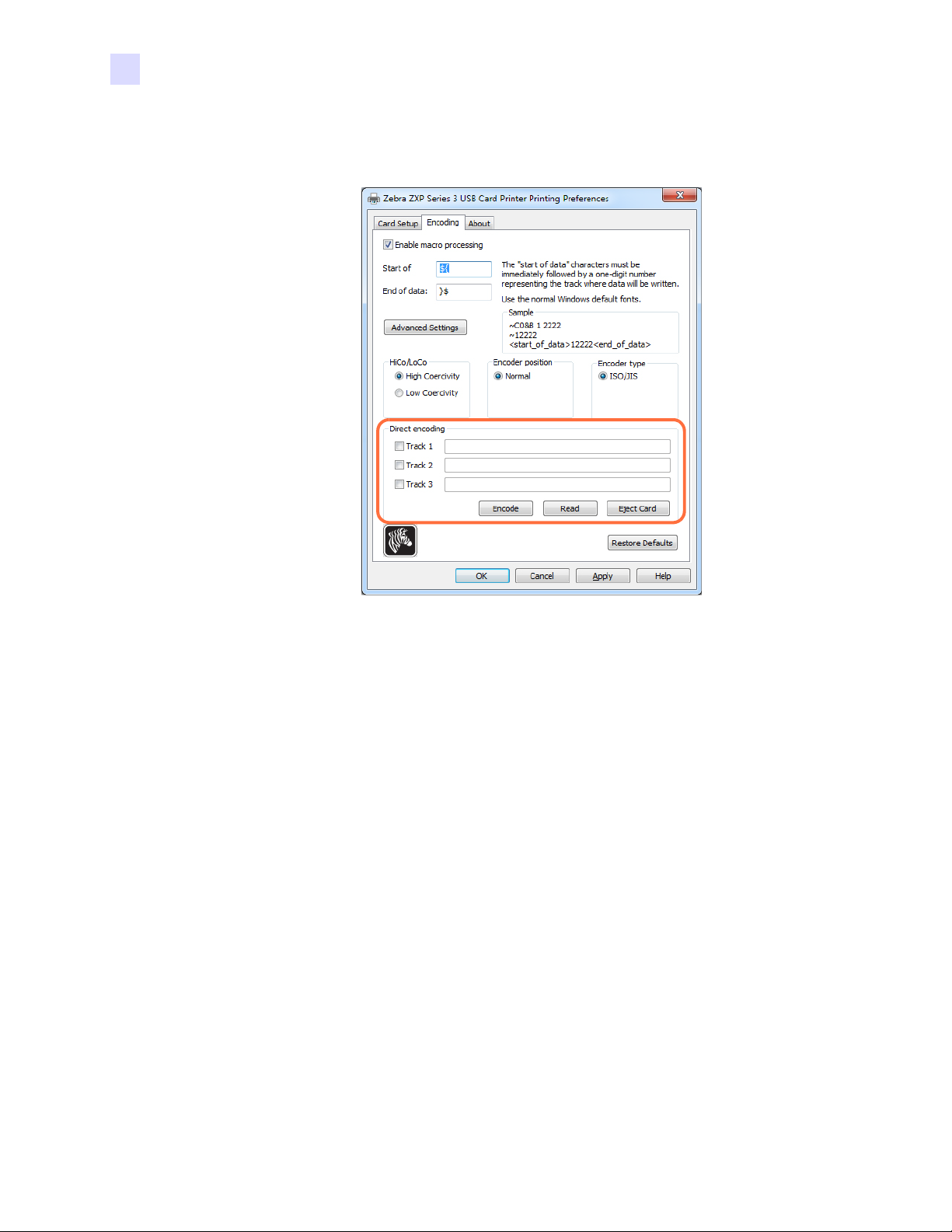

Registerkarte „Encoding“ (Codierung) . . . . . . . . . . . . . . . . . . . . . . . . 65

Registerkarte „About“ (Info) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

5 • Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Reinigen des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Zeitpunkt der Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Vorgehensweise bei der Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . 70

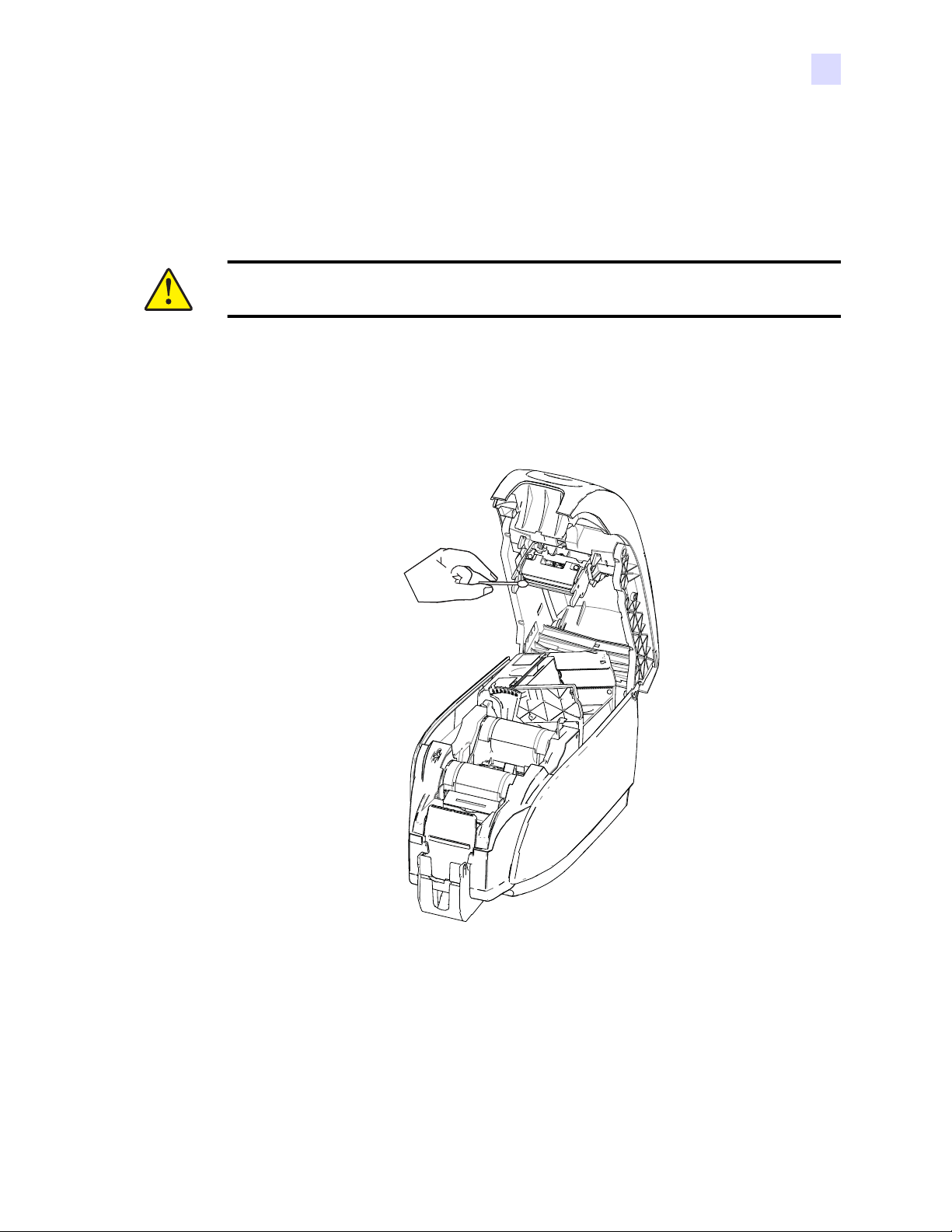

Reinigen des Druckkopfs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

6 • Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Prozeduren zur Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Warn- und Fehlermeldungen auf der LCD-Anzeige . . . . . . . . . . . . . . 74

Probleme mit der Druckqualität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

7 • Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Druckerspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

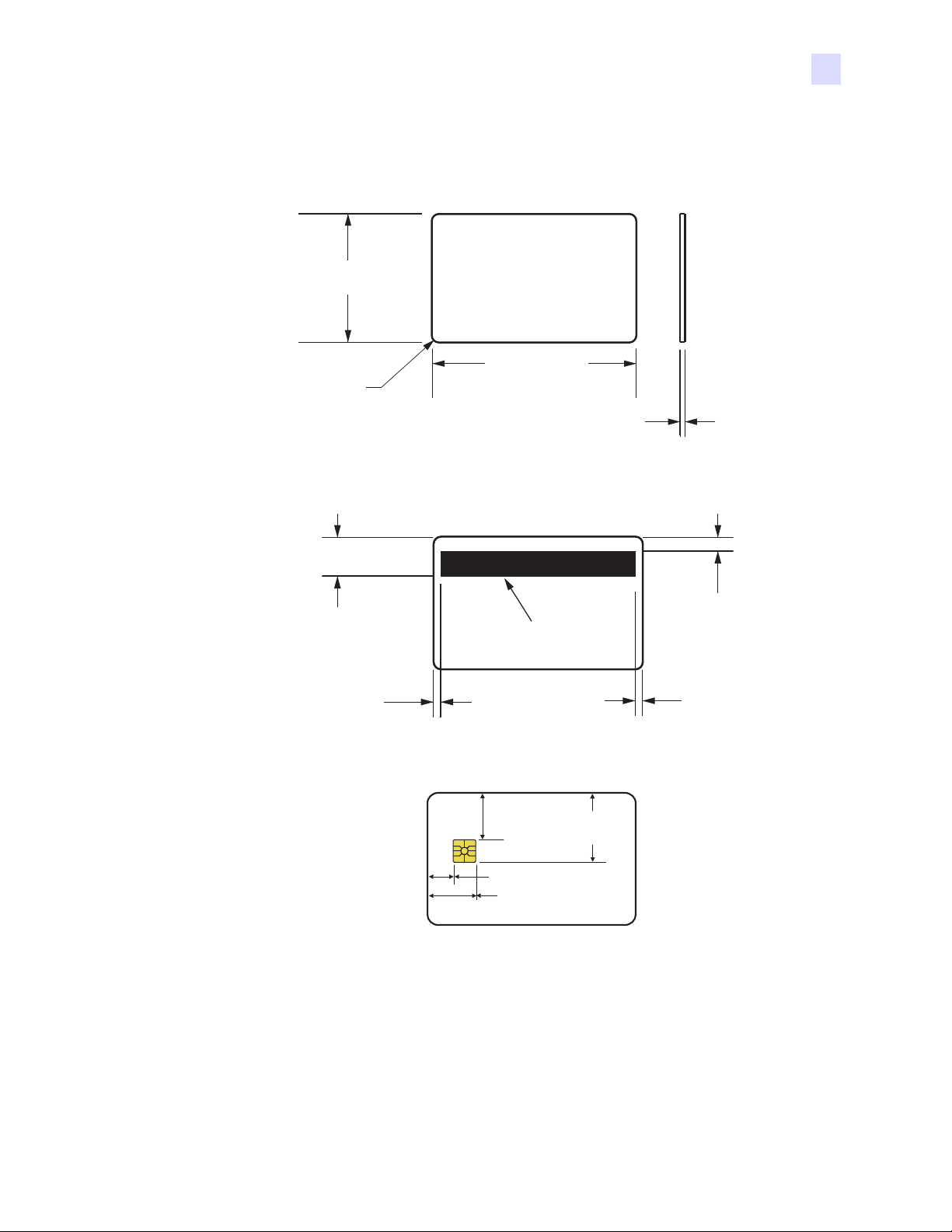

Kartenabmessungen nach ISO-Standard. . . . . . . . . . . . . . . . . . . . . . . . . 89

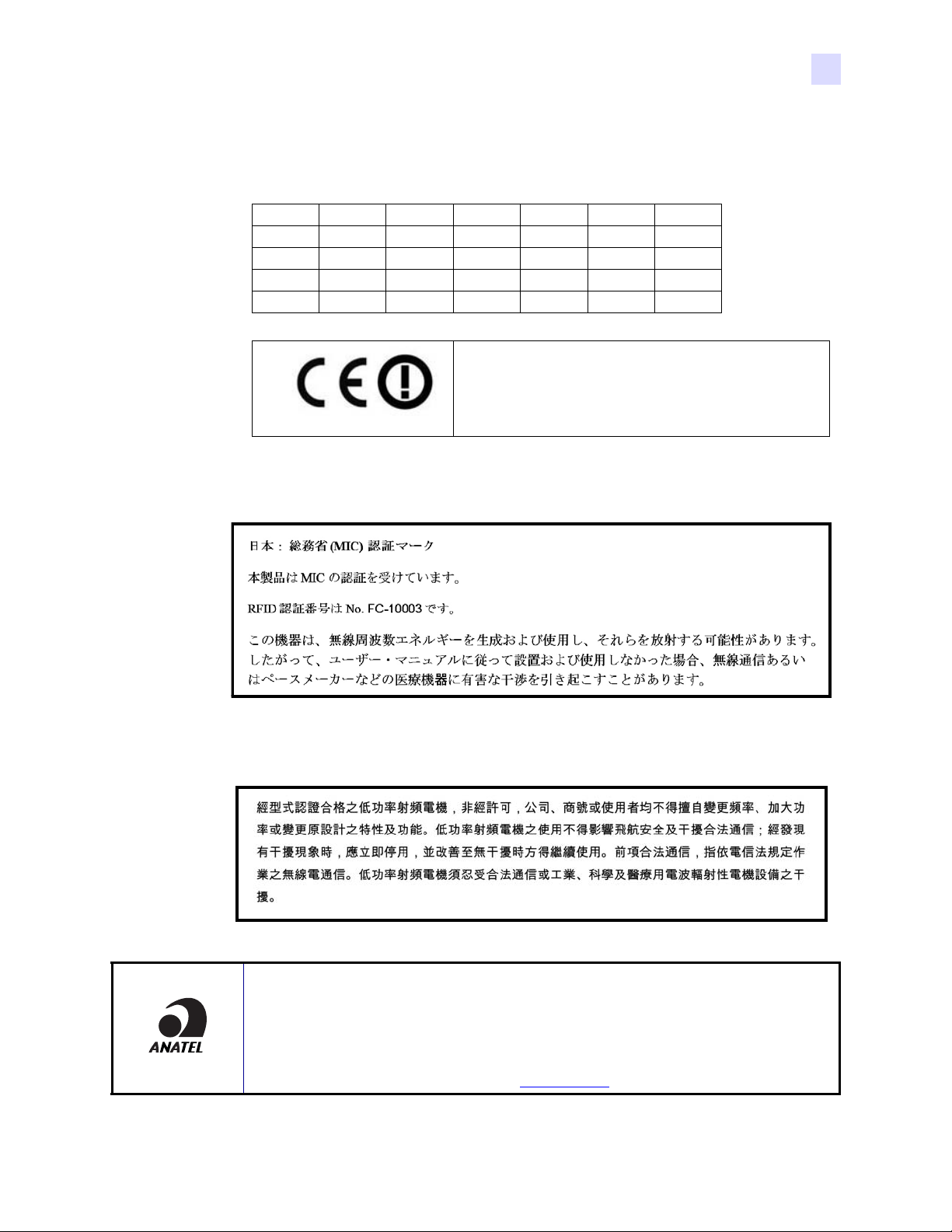

Konformitätsangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

A • Erweiterte Freigabe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

B • Option für Magnetstreifencodierung. . . . . . . . . . . . . . . . . . . . 103

C • Smartcard-Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

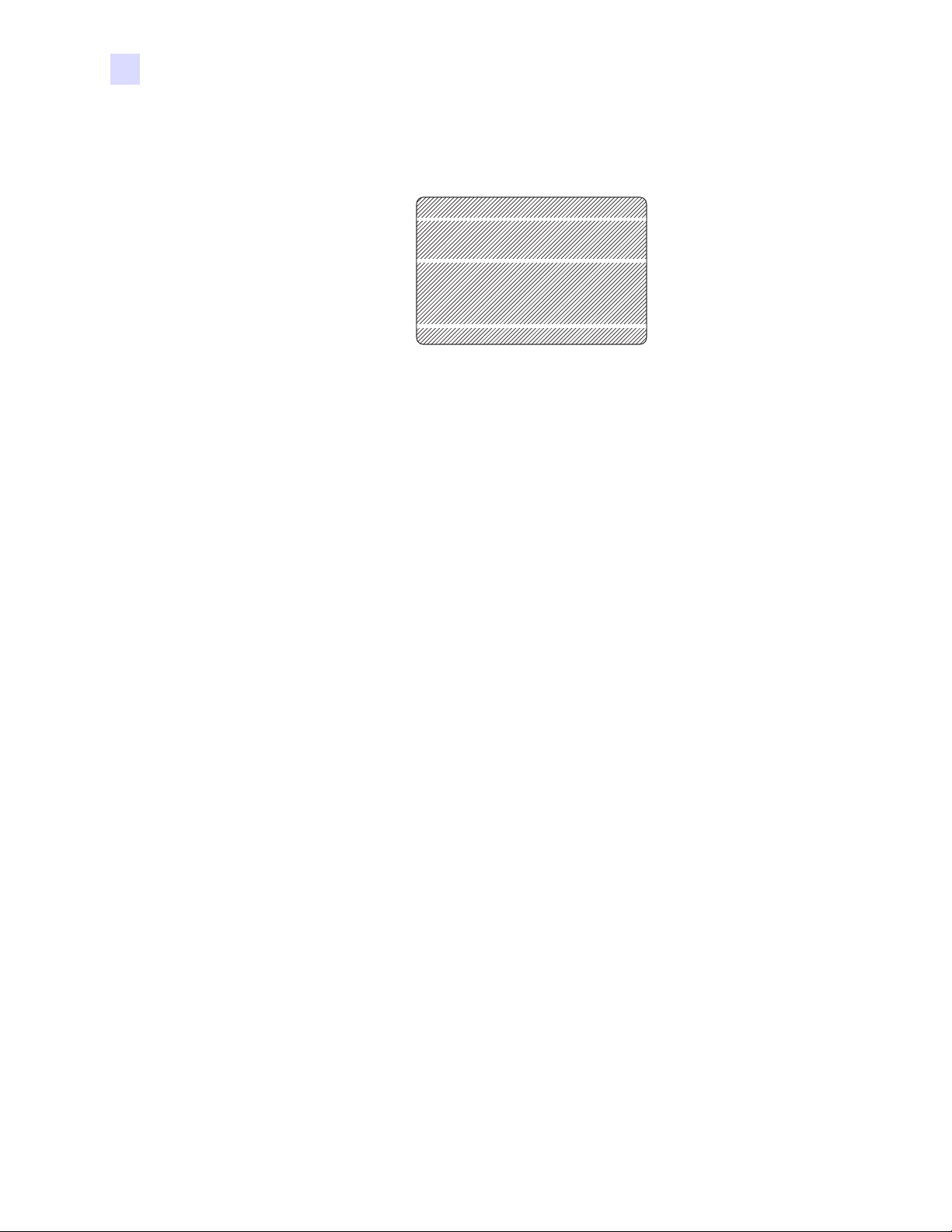

D • Betrieb mit Half-Panel-Bändern. . . . . . . . . . . . . . . . . . . . . . . . 113

E • CardSense-Einzelkartenmodus . . . . . . . . . . . . . . . . . . . . . . . . 119

F • Option zur Gehäuseverriegelung. . . . . . . . . . . . . . . . . . . . . . . 125

G • Weltweiter Support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

ii Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

1

Erste Schritte

Dieses Handbuch enthält Informationen zu Installation und Betrieb des Zebra ZXP Seri es 3­Kartendrucker, hergestellt von Zebra Technologies Corporation.

Der Drucker ermöglicht Vierfarbsubli mati ons- oder einfarbigen Thermotransferdruck auf
54 mm mal 86 mm großen Standardplastikkarten aus PVC oder PVC-Kompositmaterial mit
der Stärke 10 mil bis 50 mil. Durch das Karteneingabefach mit integriertem Wendemechanis­mus wird die Druckergröße verkleinert bei gleichzeitiger Leistungsmaximierung. Zebra ZXP
Series 3 Load-N-Go™-Farbbandpatronen werden in einer integrierten Kartenreinigungsrolle
verwendet, um den Farbbandwechsel zu erleichtern. Es stehen verschiedene Optionen zur
Verfügung (einige sind werkseitig vorinstalliert oder als Upgrades vor Ort installierbar), mit
denen der Drucker für verschiedene Anwendungsumgebun ge n ko nfig uriert werden kann:

• Magnetstreifencodierer

• Nur USB oder USB und 10/100 Ethernet

• Kontakt- und Kontaktlos-MIFARE-Smartcard

•Kontaktstation

• Sicherheitsoption zur Gehäuseverriegelung

™

•CardSense

Für die externe Stromzufuhr mit automatischer Umschaltung (100 ~ 240 Volt AC, 50 ~ 60 Hz)
werden austauschbare Stromkabel verwendet, um ein Höchstmaß an Flexibilität zu erreichen.

In diesem Handbuch werden ZXP Series 3-Kartendrucker mit einseitiger und beidseitiger
Druckfunktion beschrieben. Wenn in diesem Dokument der Begriff „Drucker“ verwendet
wird, wird entweder auf Drucker mit einseitiger oder mit beidseitiger Druckfunktion Bezug
genommen.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 1

-Einzelkartenmodus

1: Erste Schritte

ZXP Series 3 – Teilenummern

ZXP Series 3 – Teilenummern

Die Teilenummer eines bestimmten Zebra ZXP Series 3-Kartendrucker ist auf einem Etikett
auf der Unterseite des Druckers angegeben; mit dieser Teilenummer wird die spezielle Konfi­guration dieses Druckers spezifiziert. In dieser Tabelle werden die verfügbaren Konfiguratio­nen aufgeführt:

TEILENUMMER BESCHREIBUNG

Z3_ -____________ BASISEINHEIT
__1-_____2______
__2-_____2______

SMARTCARD-OPTIONEN

___-0____2______
___-A____2______
___-E____2______

MAGNETSTREIFENCODIERER-OPTIONEN

___-_0__________
___-_M___2______

SICHERHEITSOPTIONEN (s. Hinweis unten)

___-__0_________
___-0_A_________

___ -A_A_________
___ -E_A_________

SCHNITTSTELLENOPTIONEN

___-___0________
___-___C________

SOFTWARE/KIT

___-____0_______
___-____G_______
___-____H_______
___-____I_______

SONSTIGES

___-_____000____
___-_____2______

LÄNDERCODE (Netzkabeloption)
___-________00__
___-________AP__
___-________US__
___-________BR__
___-________EM__
___-________CN00
___-________IN00

BENUTZERDEFINIERTER CODE

___-__________00

ZUBEHÖR

105862-001 Option für CardSenseTM-Einzelkartenzuführung (s. Hinweis unten)
105999-301 Reinigungssatz: Je 4 Reinigungskarten für die Druckerführung und den

Einzug

HINWEIS: Upgrade auf Option möglich

Einseitig
Beidseitig

Nicht vorhanden
PC/SC-Kontaktcodierer + Kontaktlos MIFARE (s. Hinweis unten)
Kontaktstation (s. Hinweis unten)

Nicht vorhanden
ISO HiCo/LoCo Magnetstreifen S/W-auswählbar

Nicht vorhanden
Gehäuseverriegelung mit 2 Schlüsseln und Ausgabebehälter mit

Abdeckung
Gehäuseverriegelung mit 2 Schlüsseln und Ausgabebehälter mit

Abdeckung
Gehäuseverriegelung mit 2 Schlüsseln und Ausgabebehälter mit

Abdeckung

Nur USB
USB und 10/100-Ethernet (s. Hinweis unten)

Nicht vorhanden
Starter Kit: Schwarz-Weiß (inkl. 1 Schwarz-Weiß-Farbband,

200 PVC-Karten)
Starter Kit: Farbe (inkl. 1 YMCKO-Farbband, 200 PVC-Karten)
Starter Kit: Beidseitig Farbe (inkl. 1 YMCKOK-Farbband,

200 PVC-Karten)

Nicht vorhanden
ZXP Series 3 Release 2.0

Keine Netzkabel
Großbritannien
Nord-, Mittel- und Südamerika
Brasilien
EMEA (Europa, Naher Osten und Afrika)
China
Indien

Land / Bundesland / Projekt / Sonstiges

2 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Funktionen, Steuer- und Anzeigeelemente

Abdeckung des
Karteneingabe­fachs

Freigabe­taste für
Deckel

LCD-Multifunktions­anzeigefeld

Multifunktions­taste

Karten­eingabefach

Zebra Print

Touch-Tag

Schnellhilfe-

QR-Code

Funktionen, Steuer- und Anzeigeelemente

In der nachfolgenden Abbildung werden einige der externen Druckerfunktionen dargestellt
(interne Ansicht siehe Kapitel 3).

1: Erste Schritte

• Abdeckung des Karteneingabefachs: Mit dem Öffnen der Abdeckung des Karteneinga-

befachs greifen Sie auf den automatischen Karteneinzug zu. Durch die durchscheinende
Abdeckung können Sie sehen, wann der Kartenvorrat zur Neige geht. Das Einzugsfach hat
eine Kapazität von 100 Karten (mit der Stärke 0,76 mm/30 mil).

• Freigabetaste für Deckel: Durch Drücken dieser Taste lässt sich der Druckerdeckel

öffnen. Dadurch erhalten Sie Zugriff auf den Innenbereich, um die Farbbandpatrone und
die Reinigungswalzen zu wechseln oder den Drucker zu reinigen.

• LCD-Multifunktionsanzeigefeld: Das LCD-Anzeigefeld zeigt den Status des Druckers

an. Der Benutzer wird durch Meldungen auf erforderliche Maßnahmen oder spezielle
Fehlerbedingungen aufmerksam gemacht.

• Multifunktionstaste: Mit dieser Taste werden mehrere Funktionen gestartet, die in den

entsprechenden Abschnitten dieses Dokuments beschrieben werden.

• Kartenausgabefach: Das Ausgabefach an der Vorderseite hat eine Kapazität von

45 Karten. Beachten Sie bitte, dass dieses sich von dem Ausgabefach von ZXP Series 3­Kartendruckern mit Smartcard-Option unterscheidet (siehe dazu Anhang C).

• Schnellhilfe-QR-Code: Der QR-Code startet webbasierte Hilfeseiten, die B enutzervideos

zum einfachen Einrichten des Geräts sowie Wartungsanweisungen enthalten;
siehe http://www.zebra.com/zxp1-info

.

• Zebra Print Touch: Dieser Touchpoint verwendet NFC-Technologie, um wichtige Infor-

mationen zum Drucker bereitzustellen; siehe http:\\www.zebra.com/nfc

.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 3

1: Erste Schritte

USB­Anschluss

Strom­anschluss

Netz­schalter

Öffnung für
Sicherheits­kabel

Netzschalter

Strom­anschluss

Anschluss für Ethernet

DB-9-Konnektor, wenn die
Option für Smartcard-Kontakt­station installiert ist

USB­Anschluss

Öffnung für
Sicherheits­kabel

Verbindungs-

leuchte

Power-Anzeige
(Netz)

Anschlüsse auf der Rückseite

Anschlüsse auf der Rückseite

Standardmäßige USB-Ve rbindung

In der folgenden Abbildung ist die Rückseite des Druckers mit USB-Schnittstelle dargestellt.

Ethernet-Verbindung

Diese Abbildung zeigt die Druckerrückseite mit einer Standard-USB-Schnittstelle mit Optio ­nen für Ethernet und DB-9-Smartcard-Kontaktstation.

4 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Der Ethernetanschluss verfügt über zwei LED-Statusleuchten:

• Power-Anzeige (gelb): Leuchtet, wenn der Strom eingeschaltet ist.

• Verbindungsleuchte (grün): Leuchtet, wenn Drucker-Ethernet-Konnektivität
hergestellt ist.

LCD-Multifunktionsanzeigefeld

Der Drucker ist mit einem LCD-Multifunktionsfeld ausgestattet, auf dem die Informationen
zum Druckerstatus angezeigt werden. Die Anzeige wird über die Multifunktionstaste ge­steuert, die sich direkt unter dem Anzeigefeld befindet.

Die Meldungen auf der LCD-Multifunktionsanzeige fallen in drei Kategorien: Betriebs­meldungen, Warnmeldungen und Fehlermeldungen.

Betriebsmeldungen

Betriebsmeldungen werden während des normalen Druckerbetriebs angezeigt.

BETRIEBSMELDUNGEN

CARD READY (Karte bereit)
CLEANING PRINTER (Drucker wird gereinigt)
CLOSE FEEDER DOOR (Eingabefach-Klappe schließen)
CONTACT ENCODING (Chip wird codiert)
CONTACTLESS ENCODING (Kontaktlose Codierung)

1: Erste Schritte

LCD-Multifunktionsanzeigefeld

DOWNLOADING DATA (Daten werden heruntergeladen)
DOWNLOADING FIRMWARE (Firmware wird heruntergeladen)
EMPTY FEEDER THEN CLOSE COVER (Eingabefach leeren, dann Deckel schließen)
FEED LONG CLEANING CARD IN EXIT (Lange Reinigungskarte in Ausgabeschlitz einführen)
INITIALIZING (Initialisierung)
INSERT CARD (Karte einführen)
INSERT FEEDER CLEANING CARD (Karteneingabefach-Reinigungskarte einsetzen)
MAG ENCODING (Magnetstreifen wird codiert)
PRINTING BLACK (Schwarz wird gedruckt)
PRINTING CYAN (Cyan wird gedruckt)
PRINTING MAGENTA (Magenta wird gedruckt)
PRINTING MONO (Einfarbendruck läuft)
PRINTING OVERLAY (Zurichtung wird gedruckt)
PRINTING YELLOW (Gelb wird gedruckt)
PRESS BUTTON TO CONTINUE (Zum Fortsetzen Taste drücken)
READY (Bereit)
REMOVE FEEDER CLEANING CARD (Eingabefach-Reinigungskarte entfernen)
REMOVE LONG CLEANING CARD (Lange Reinigungskarte entfernen)
REMOVE RIBBON THEN CLOSE LID (Farbband entfernen, dann Abdeckung schließen)
SINGLE CARD READY-PRINT OR EJECT (Einzelkarte bereit – Drucken oder auswerfen)

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 5

1: Erste Schritte

LCD-Multifunktionsanzeigefeld

Warnmeldungen

Warnmeldungen weisen den Benutzer darauf hin, dass bestimmte Maßnahmen ergriffen
werden sollten; der Betrieb des Druckers wird jedoch in der Regel fortgesetzt.

WARNMELDUNGEN (Drucker weiterhin einsatzbereit)

CHECKING RIBBON (Farbband wird überprüft)
CLEAN PRINTER (Drucker reinigen)
CLOSE LID (Deckel schließen)
ENCODING ERROR (Codierfehler)
FLASH ERROR (Flash-Fehler)
INVALID MAGNETIC DATA (Ungültige Magnetstreifendaten)
READING ERROR (Lesefehler)

Error Messages (Fehlermeldungen)

Fehlermeldungen werden angezeigt, wenn eine Situation zur Unterbrechung des Druck­betriebs führt. Je nach Ursache der Fehlermeldung kann ein Neustart des Druckers oder
eine Behebung des angezeigten Fehlers den Betriebsstatus des Druckers wiederherstellen.
Unter Umständen muss der Drucker einer weitergehenden Fehlerbehebung und Reparatur
unterzogen.

FEHLERMELDUNGEN (Drucker nicht einsatzbereit)

CHECK RIBBON (Farbband überprüfen)
COMMAND ERROR (Befehlsfehler)
COVER OPEN (Abdeckung offen)
LID OPEN (Deckel offen)
MECHANICAL ERROR (Mechanischer Fehler)
OUT OF CARDS (Keine Karten)
OUT OF RIBBON (Kein Farbband)
PARAMETERS ERROR (Parameterfehler)

6 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Symbole

1: Erste Schritte

LCD-Multifunktionsanzeigefeld

In diesem Handbuch werden die folgenden Symbole zum Hervorh eben wichtiger Informatio­nen verwendet:

Hinweis • Informationen, die wichtige Aspekte im Haupttext unterstreichen oder zusätzlich

erläutern.

Wichtiger Hinweis • Hinweis auf Informationen, die für die Ausführung einer Aufgabe

erforderlich sind, oder auf besonders wichtige Informationen im Text.

Beispiel oder Szenario, durch das der Abschnittsinhalt veranschaulicht oder verdeutlicht
werden soll.

Vorsicht! Gefahr einer elektrostatischen Entladung • Warnung vor elektrostatischen
Entladungen

Vorsicht! Gefahr eines elektrischen Schlags • Warnung bei Stromschlaggefahr.

Heiße Oberfläche • Warnung, dass hohe Temperaturen zu Verbrennungen führen

können

Achtung • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Verletzungen
oder zu Beschädigungen der Hardware führen kann.

1.1 Zebra-Zubehör

Zebra-Originalzubehör erfüllt strenge Qualitätsnormen. Der Einsatz dieses Originalzubehörs
wird ausdrücklich empfohlen, um eine optimale Druckqualität und eine ordnungsgemäße
Druckerleistung zu gewährleisten; siehe

Auf ZXP Series 3-Druckern dürfen nur Zebra ZXP Series 3 True Colours
Hochleistungsfarbbänder verwendet werden.

http://www.zebra.com/supplies.

®

ix Series-

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 7

8 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Druckerinstallation

Auspacken des Kartendruckers

Der ZXP Series 3-Kartendrucker wird in einem Karton mit Styropor-Einsätzen und einer anti­statischen Schutzhülle geliefert. Heben Sie das gesamte Verpackungsmaterial auf, falls Sie den
Drucker transportieren oder zurücksenden müssen.

2

Schritt 1. Bevor Sie den Karton öffnen und den Drucker auspacken, prüfen Sie, ob der

Karton unversehrt geliefert wurde.

Schritt 2. Der störungsfreie Betrieb ist nur möglich, wenn der Drucker an einem sauberen

und weitestgehend staubfreien Standort aufgestellt wird.

Schritt 3. Entfernen Sie den Verschluss der Griffmulde, öffnen Sie den Karton, und nehmen

Sie den Druckerzubehörkarton aus dem Versandkarton heraus.

Schritt 4. Entfernen Sie das Styropor-Verpackungsmaterial vom oberen Teil des Druckers.
Schritt 5. Halten Sie den Drucker mit beiden Händen an der Unterseite fest, und heben Sie

ihn vorsichtig aus dem Karton.

Schritt 6. Vergewissern Sie sich, dass folgendes Zubehör im Lieferumfang des Druckers

enthalten ist:
a. Software-CD-ROM

b. Kurzanleitung
c. Netzkabel (eins oder zwei, je nach Konfiguration)
d. Netzteil
e. USB-Druckerkabel

Setzen Sie sich mit Ihrem Fachhändler in Verbindung, falls Zubehörteile fehlen sollten.
Hinweise zu Nachbestellungen finden Sie in Anhang G dieses Handbuchs.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 9

2: Druckerinstallation

Installieren des Druckers

Installieren des Druckers

Einrichten des Druckers

Schritt 1. Stellen Sie den Drucker so auf, dass er von allen Seiten gut zugänglich ist. Der

Drucker darf nur in aufrechter Lage betrieben werden (nicht auf der Seite liegend
oder kopfstehend).

Schritt 2. Entfernen Sie das gelbe Schild CAUTION (Vorsicht) von der Rückseite des

Druckers.

Schritt 3. Vergewissern Sie sich, dass der Hauptschalter des Druckers ausgeschaltet ist

(Position O).

10 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Anschließen des Netzkabels

120 VAC

230 VAC

Achtung • Begrenzen Sie die am Drucker angelegte Spannung auf 24 V Gleichstrom.
Verwenden Sie als Überstromschutz einen 16-Ampere-Schutzschalter oder eine ähnli­che Vorrichtung. Der Drucker darf sich nicht an einem Ort befinden, an dem der Bedie­ner, der Computer od er der Dr ucker mit Wasser in Berührung kommen kann. Dies kann
zu Verletzungen führen. Der Drucker muss an ein geerdetes elektrisches Netzteil ange­schlossen und fachgerecht gegen Überspannung und Erdungsfehler gesichert werden.
Das mitgelieferte Netzteil darf nur durch ein identisches Produkt desselben Herstellers
ersetzt werden.

Achtung • Zu diesem Zeitpunkt darf der Drucker noch nicht über den USB-Anschluss
mit dem Computer verbunden und eingeschaltet werden.

NETEN ZEITPUNKT VOM DRUCKERTREIBER AUFGEFORDERT, DEN DRUCKER ANZU­SCHLIESSEN UND EINZUSCHALTEN.

Schritt 1. Stecken Sie den Stecker des Netzteils in den Stromanschluss, befestigen Sie

das Netzkabel (120 V oder 230 V Wechselstrom) am Netzteil, und stecken Sie
anschließend den Netzstecker in eine geerdete Steckdose des geeigneten Typs
mit entsprechendem Spannungswert.

2: Druckerinstallation

Installieren des Druckers

SIE WERDEN ZUM GEEIG-

Schritt 2. Vergewissern Sie sich, dass der Hauptschalter des Druckers ausgeschaltet ist

(Position O).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 11

2: Druckerinstallation

Ethernet

USB

Installieren des Druckers

Anschließen des Druckers an den Computer

Schritt 1. Wenn Ihr Drucker nur über eine USB-Schnittstel le verfü gt, schließen Sie das

mitgelieferte USB-Kabel an den Computer und den Drucker an.

Schritt 2. W enn Ihr Drucker über die optionale Ethernet-Schnittstelle verfügt (zusätzlich zur

USB-Schnittstelle), können Sie entweder das USB-Kabel an den Drucker und
den Computer anschließen, oder Sie verbinden den Drucker und das Ethernet­Netzwerk mithilfe des Ethernet-Kabels.

Wichtiger Hinweis • Schließen Sie niemals sowohl die USB- als auch die Ethernet-Schnitt-

stelle gleichzeitig an!

12 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Anzeigen der Druckerinformationen

LCD-Anzeige­feld

Multifunk­tions­taste

So prüfen Sie die Konfigurationsparameter eines Druckers ohne Verbindung zum Computer:
Schritt 1. Vergewissern Sie sich, dass der Hauptschalter des Druckers ausgeschaltet ist

(Position O).

Schritt 2. Halten Sie die Multifunktionstaste gedrückt, und schalten Sie den Hauptschalter

EIN ( | ). Das LCD-Anzeigefeld leuchtet blau.

2: Druckerinstallation

Anzeigen der Druckerinformationen

Schritt 3. Halten Sie die Multifunktionstaste gedrückt, und beobachten Sie, wie das LCD-

Anzeigefeld die Aufwärmphase und dann die Option CHECKING RIBBON
(Farbband wird überprüft) anzeigt.

Schritt 4. Wenn die Nachricht PRINTER INFO im Display erscheint, lassen Sie kurz die

Multifunktionstaste los und drücken sie erneut, um den ersten Parameter anzu­zeigen: Modellname.

Schritt 5. Drücken Sie die Multifunktionstaste, um die Parameter nach und nach anzuzeigen,

und gehen Sie zurück zum Anfang:
a. Modellname (mit Druckerkonfiguration)

b. Seriennummer
c. Firmware-Version
d. Druckkopfwiderstand
e. X- & Y-Versatz (vorn)
f. X- & Y-Versatz (hinten)
g. EC-Versatz (vorn und hinten)
h. Farbbandtyp
i. Smart-Offset
j. IP-Adresse (notieren Sie diese Adresse für die Ethernet-Installation;

siehe Seite 19)
k. Maske
l. Gateway
m. DHCP-aktiviert oder -deaktiviert

Schritt 6. Ein langer Druck auf die Taste (mindestens 1 Sekunde) lässt die Anzeige ver-

schwinden. Nach 15-sekündiger Inaktivität verschwindet die Anzeige ebenfalls.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 13

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Installieren des Windows-Druckertreibers

Installieren des USB-Druckertreibers

Hinweis • Zum Installieren des Ethernet-Treibers siehe Seite 19.

Schritt 1. Schließen Sie das Netzkabel an den Drucker an, sofern Sie dies noch nicht getan

haben. Schalten Sie den Drucker aus.

Schritt 2. Verwenden Sie ein USB-Kabel, um den Drucker mit dem Computer zu verbinden

(der USB-Anschluss befindet sich auf der Rückseite des Druckers).

Schritt 3. Vergewissern Sie sich, dass der Hauptschalter des Druckers ausgeschaltet ist

(Position O).

Schritt 4. Legen Sie die CD User Documentation und Drivers (Benutzerdokumentation

und Treiber) in das CD-ROM-Laufwerk des Host-Computers ein. Das Haupt-

menü wird geöffnet.

Schritt 5. Klicken Sie im Hauptmenü auf Install Zebra Printer Driver (Zebra-Drucker-

treiber installieren).

Schritt 6. Das Fenster InstallShield Wizard (Installationsassistent) wird angezeigt. Klicken

Sie auf die Schaltfläche Next (Weiter), um mit der Installation fortzufahren.

14 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 7. Wählen Sie Install USB printer drivers (USB-Druckertreiber installieren) aus,

und klicken Sie auf die Schaltfläche Next (Weiter).

Schritt 8. Vergewissern Sie sich, dass sich der Hauptschalter des Druckers in der Position

AUS (O) befindet, und klicken Sie dann auf OK.

Schritt 9. Daraufhin wird das Fenster License Agreement (Lizenzvertrag) angezeigt.

Wählen Sie Yes (Ja), um mit der Installation fortzufahren.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 15

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 10. Daraufhin wird das Fenster Setup Type (Installationsart) angezeigt. Wählen Sie

zum Installieren aller Programmfunktionen Complete (Abschließen), und klicken
Sie dann auf Next (Weiter).

Schritt 11. Daraufhin wird das Fenster Select Program Folder (Programmordner auswählen)

angezeigt. Geben Sie einen neuen Ordnernamen ein, oder wählen Sie einen aus
den vorhandenen aus. Klicken Sie dann auf Next (Weiter).

16 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 12. Im Fenster Setup Status (Installationsstatus) wird der Status der Installation

angezeigt.

Schritt 13. Das Fenster Congratulations (Gratulation) wird angezeigt.

Schritt 14. Nun können Sie den Drucker einschalten. Anschließend klicken Sie auf Next

(Weiter). Der Windows-Assistent New Hardware Found (Neue Hardware
gefunden) sucht nun den Drucker.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 17

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 15. Wenn das Fenster InstallShield Wizard Complete (Installationsassistent

abgeschlossen) angezeigt wird, klicken Sie auf Finish (Beenden).

Schritt 16. Dadurch wird die Installation des USB-Treibers abgeschlossen.

Hinweis • Möglicherweise müssen Sie die Karteneinrichtung (Kartenausrichtung, Farb-

bandtyp usw.), Codierung, Overlay und/oder die Schwarzabschnitt-Einstellungen über den
Druckertreiber ändern (siehe Druckeinstellungen auf Seite 51).

Hinweis • Möglicherweise müssen Sie auch die Kartenstär kesteuerung für die Stärke der

verwendeten Karten anpassen (siehe Einlegen von Karten auf Seite 34).

18 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Installieren des Windows-Druckertreibers

Installieren des Ethernet-Druckertreibers

Hinweis • Informationen zur Installation des USB-Treibers finden Sie auf Seite 14.

Wichtiger Hinweis • Das Ethernet-Netzwerk muss korrekt konfiguriert sein, wobei sich der

Drucker und der Hostcomputer auf derselben Subnetzmaske befinden müssen. W enn Sie sich
nicht sicher sind, wie Sie dies überprüfen bzw. die Konfiguration ändern können, sollten Sie
sich an jemanden wenden, der sich mit Ethernet-Netzwerken auskennt.

Schritt 1. Schließen Sie das Netzkabel an den Drucker an, sofern Sie dies noch nicht getan

haben. Schalten Sie den Netzschalter EIN.

Schritt 2. Verbinden Sie den Ethernet-Anschluss auf der Druckerrückseite mit einer Ether-

net-Netzwerkverbindung oder direkt mit dem Ethernet-Anschluss am Computer.

Schritt 3. Vergewissern Sie sich, dass der Hauptschalter des Druckers angeschaltet ist

(Position |).

Schritt 4. Legen Sie die CD User Documentation und Drivers (Benutzerdokumentation

und Treiber) in das CD-ROM-Laufwerk des Host-Computers ein. Das Haupt-
menü wird geöffnet.

2: Druckerinstallation

Schritt 5. Klicken Sie im Hauptmenü auf die Option Install Printer Driver (Drucker-

treiber installieren).

Schritt 6. Das Fenster InstallShield Wizard (Installationsassistent) wird angezeigt. Klicken

Sie auf die Schaltfläche Next (Weiter), um mit der Installation fortzufahren.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 19

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 7. Wählen Sie Install Ethernet printer drivers (Ethernet-Druckertreiber

installieren), und klicken Sie dann auf Next (Weite r) .

Schritt 8. Daraufhin wird das Fenster License Agreement (Lizenzvertrag) angezeigt.

Wählen Sie die Option I accept the terms of the license agreement (Ich stimme
den Bedingungen des Lizenzvertrags zu) aus, und klicken Sie auf Next (Weiter).

20 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 9. Daraufhin wird das Fenster Set up Type (Installationsart) angezeigt. Wählen Sie

zum Installieren aller Programmfunktionen Complete (Abschließen), und klicken
Sie dann auf Next (Weiter).

Wichtiger Hinweis • Informationen zum Abfragen der IP-Adresse des Druckers finden Sie

unter Anzeigen der Druckerinformationen auf Seite 13.

Schritt 10. Wählen Sie das Optionsfeld Zebra ZXP Series 3 Printer (unten gekennzeichnet)

aus, und klicken Sie auf die Schaltfläche Refresh (Aktualisieren).

Schritt 11. Setup sucht alle Zebra ZXP Series 3-Drucker im Netzwerk und listet diese auf.

Wählen Sie den Drucker aus der Liste aus (falls aufgeführt), oder geben Sie die
IP-Adresse ein (siehe Pfeil), und klicken Sie auf Next (Weiter).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 21

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 12. Daraufhin wird das Fenster Select Program Folder (Programmordner auswählen)

angezeigt. Geben Sie einen neuen Ordnernamen ein, oder wählen Sie einen aus
den vorhandenen aus. Klicken Sie dann auf Next (Weiter).

Schritt 13. Im Fenster Setup Status (Installationsstatus) wird der Status der Installation

angezeigt.

Schritt 14. Wenn das Fenster Congratulations (Gratulation) angezeigt wird, klicken Sie

auf Next (Weiter).

22 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Installieren des Windows-Druckertreibers

Schritt 15. Wenn das Fenster InstallShield Wizard Complete (Installationsassistent

abgeschlossen) angezeigt wird, klicken Sie auf Finish (Beenden).

Schritt 16. Dadurch wird die Installation des Ethernet-Treibers abgeschlossen.

Hinweis • Möglicherweise müssen Sie die Karteneinrichtung (Kartenausrichtung, Farb-

bandtyp usw.), Codierung, Overlay und/oder die Schwarzabschnitt-Einstellungen über den
Druckertreiber ändern (siehe Druckeinstellungen auf Seite 51).

Hinweis • Möglicherweise müssen Sie auch die Kartenstärkesteuerung für di e Stärke der

verwendeten Karten anpassen (siehe Einlegen von Karten auf Seite 34).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 23

2: Druckerinstallation

Einrichten eines Netzwerkdruckers

Einrichten eines Netzwerkdruckers

Führen Sie die folgenden Schritte aus, wenn Sie bereits einen Ethernet-Drucker in Ihrem
System installiert haben (vgl. Kapitel 2) und mithilfe des Druckerinstallations-Assistenten
von Microsoft einen zweiten Ethernet-Drucker im Netzwerk installieren möchten.

Schritt 1. Klicken Sie auf die Schaltfläche Start, und wählen Sie dann Devices and Printers

(Geräte und Drucker) aus.

Schritt 2. Das Fenster Devices and Printers (Geräte und Drucker) wird angezeigt.

Schritt 3. Klicken Sie auf die Option Add a printer (Drucker hinzufügen) in der Aufgaben-

leiste (siehe Pfeil).

Schritt 4. Das Fenster What type of printer do you want to install? (Welchen Druckertyp

möchten Sie installieren?) wird angezeigt.

Schritt 5. Wählen Sie Add a local printer (Einen lokalen Drucker hinzufügen) aus (siehe

Pfeil), und klicken Sie auf die Schaltfläche Next (Weiter).

24 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Einrichten eines Netzwerkdruckers

Schritt 6. Das Fenster Choose a printer port (Einen Druckeranschluss auswählen) wird

angezeigt.

Schritt 7. Wählen Sie das Optionsfeld Create a new port (Neuen Anschluss erstellen) aus

(siehe 1. Pfeil).

Schritt 8. Wählen Sie im Dropdownmenü Standard TCP/IP Port (Standard-TCP/IP-Port)

aus (zweiter Pfeil oben).

Schritt 9. Klicken Sie auf Next (Weiter).
Schritt 10. Das Fenster Type a printer hostname or IP address (Einen Druckerhostnamen

oder eine IP-Adresse eingeben) wird geöffnet.

Schritt 11. Geben Sie im Textfeld Hostname or IP address (Hostname oder IP-Adresse) die

IP-Adresse Ihres Druckers ein (oben eingekreist). Beachten Sie bitte, dass der
Portname automatisch eingetragen wird, wenn Sie die IP-Adresse eingeben.
Ändern Sie den Portnamen nicht.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 25

2: Druckerinstallation

Einrichten eines Netzwerkdruckers

Schritt 12. Achten Sie darauf, dass das Kontrollkästchen Query the printer ... (Den Drucker

abfragen ...) aktiviert ist (siehe Pfeil oben).

Schritt 13. Klicken Sie auf Next (Weiter).
Schritt 14. Das Fenster Install the printer driver (Druckertreiber installieren) wird ange-

zeigt.

Schritt 15. Wählen Sie den Hersteller und den Drucker aus (siehe Pfeile).
Schritt 16. Klicken Sie auf Next (Weiter).
Schritt 17. Das Fenster Which version of the driver do you want to use? (Welche

Treiberversion möchten Sie verwenden?) wird angezeigt.

Schritt 18. Wählen Sie das Optionsfeld Use the driver that is currently installed

(recommended) (Den derzeit installierten T reiber verwe nden ( empfohlen))

aus (siehe Pfeil).

Schritt 19. Klicken Sie auf Next (Weiter).

26 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

2: Druckerinstallation

Einrichten eines Netzwerkdruckers

Schritt 20. Das Fenster Type a printer name (Geben Sie einen Druckernamen ein) wird

angezeigt.

Schritt 21. Geben Sie den Druckernamen ein: V erwenden Sie den Standardnamen, oder geben

Sie nähere Informationen zum Druckerstandort ein, z. B. Sabines Drucker,
Michaels Büro, Raum 33 o. Ä.

Schritt 22. Klicken Sie auf Next (Weiter).
Schritt 23. Das Fenster You’ve successfully added ... (... wurde erfolgreich hinzugefügt)

wird angezeigt.

Schritt 24. Aktivieren Sie gegebenenfalls das Kontrollkästchen Set as the default printer

(Als Standarddrucker festlegen) (siehe Pfeil).

Schritt 25. Klicken Sie auf die Schaltfläche Finish (Fertigstellen), um den Drucker-

installations-Assistenten zu beenden.

Der Netzwerkdrucker wurde nun erfolgreich installiert.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 27

2: Druckerinstallation

Druckerpools

Druckerpools

Einrichten eines Druckerpools

Das Einrichten von Druckerpools ist ein Standardfeature von Windows, mit dem Sie das
Druckaufkommen über einen Pool unterschiedlicher Drucker verteilen können. Im vorliegen­den Beispiel werden drei Netzwerkdrucker für das Pooling installiert und eingerichtet.

Schritt 1. Bevor Sie mit dem Druckerpooling fortfahren, sollten Sie die Drucker einzeln

testen, um sicherzustellen, dass alle eine ähnliche Konfiguration aufweisen.
Prüfen Sie dabei Folgendes:

• Farbbandkonfiguration (Farbbandtyp sowie welcher Inhalt auf welche

Kartenseite gedruckt wird)

• Konfiguration der Magnetcodierung

• Konfiguration des Schwarzauszugs (wenn zutreffend)

Schritt 2. Rufen Sie die Registerkarte Ports (Anschlüsse) auf.

Zum Aufrufen dieser Registerkarte wählen Sie Start > Devices and Printers
(Geräte und Drucker) aus und klicken mit der rechten Maustaste in der Liste auf
Zebra ZXP Series 3 USB Card Printer. Wählen Sie Printer properties (Drucker-
eigenschaften) > Ports (Anschlüsse).

Schritt 3. Wählen Sie durch Aktivieren der entsp reche nden Kont rollkä stchen die d rei b etref-

fenden Netzwerkdrucker aus (siehe Umkreisung).

Schritt 4. Aktivieren Sie das Kontrollkästchen Enable printer pooling (Druckerpool

aktivieren) (siehe Pfeil).

Schritt 5. Klicken Sie auf die Schaltfläche Apply (Übernehmen) und dann au f die Schalt-

fläche OK.

28 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Verwenden des Druckerpools

Wichtiger Hinweis • Senden Sie Druckaufträge immer an den Druckerpool, nicht an einen

einzelnen Drucker.

Wenn der erste Drucker so viele Aufträge angenommen hat, wie er bearbeiten kann (also bei­spielsweise zwei Aufträge; einen im Druck befindlichen, einen in der Warteschlange), dann
gehen die folgenden Druckaufträge an den zweiten und dann an den dritten Drucker.

Beachten Sie, dass bei nur zwei Druckaufträgen beide an den ersten Drucker gehen. Pooling
ist eine sogenannte Spillover-Methode. Sie gleicht die Druckernutzung nicht aus.

Auch nach Einrichten des Pools sollten Wartung und Konfigurationsänderungen über die
Menüs der einzelnen Drucker durchgeführt werden, nicht über den Pool (dies kann zu
unerwünschten Ergebnissen führen).

Wichtiger Hinweis • Die Auswirkungen aller Wartungsmaßnahmen und Änderungen

sollten durch separates Senden von Druckaufträgen an jeden einzelnen Drucker getestet
werden (anstatt Aufträge an den Pool zu senden).

2: Druckerinstallation

Druckerpools

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 29

30 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

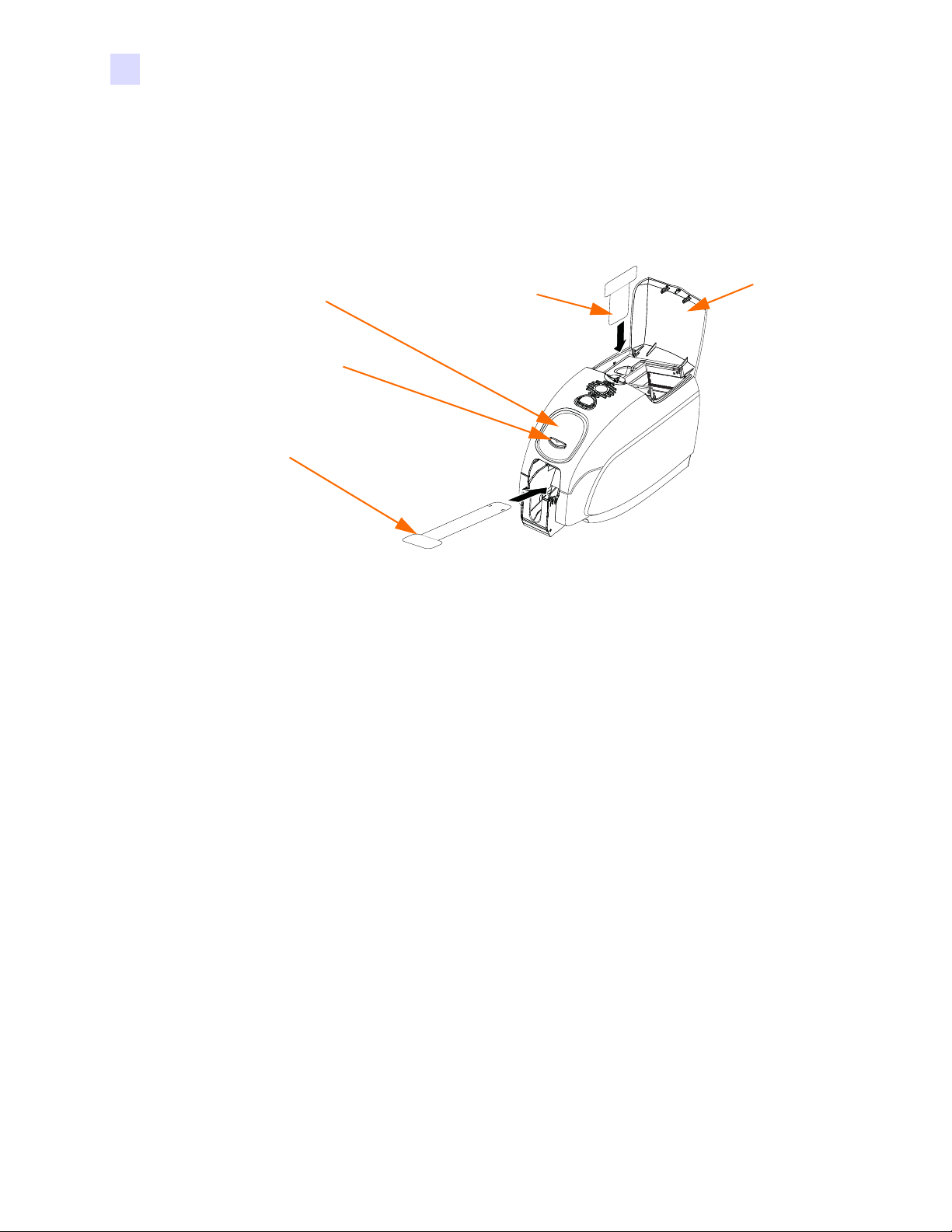

Druckerteile

Deckel

Druckkopf

Karteneingabefach

Kartenein­gabefach

Farbbandpatrone

Kartenstärke­steuerung

In der folgenden Abbildung ist eine Innenansicht des ZXP Series 3-Kartendrucker dargestellt.

3

Druckereinrichtung

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 31

3: Druckereinrichtung

Einsetzen der Farbbandpatrone

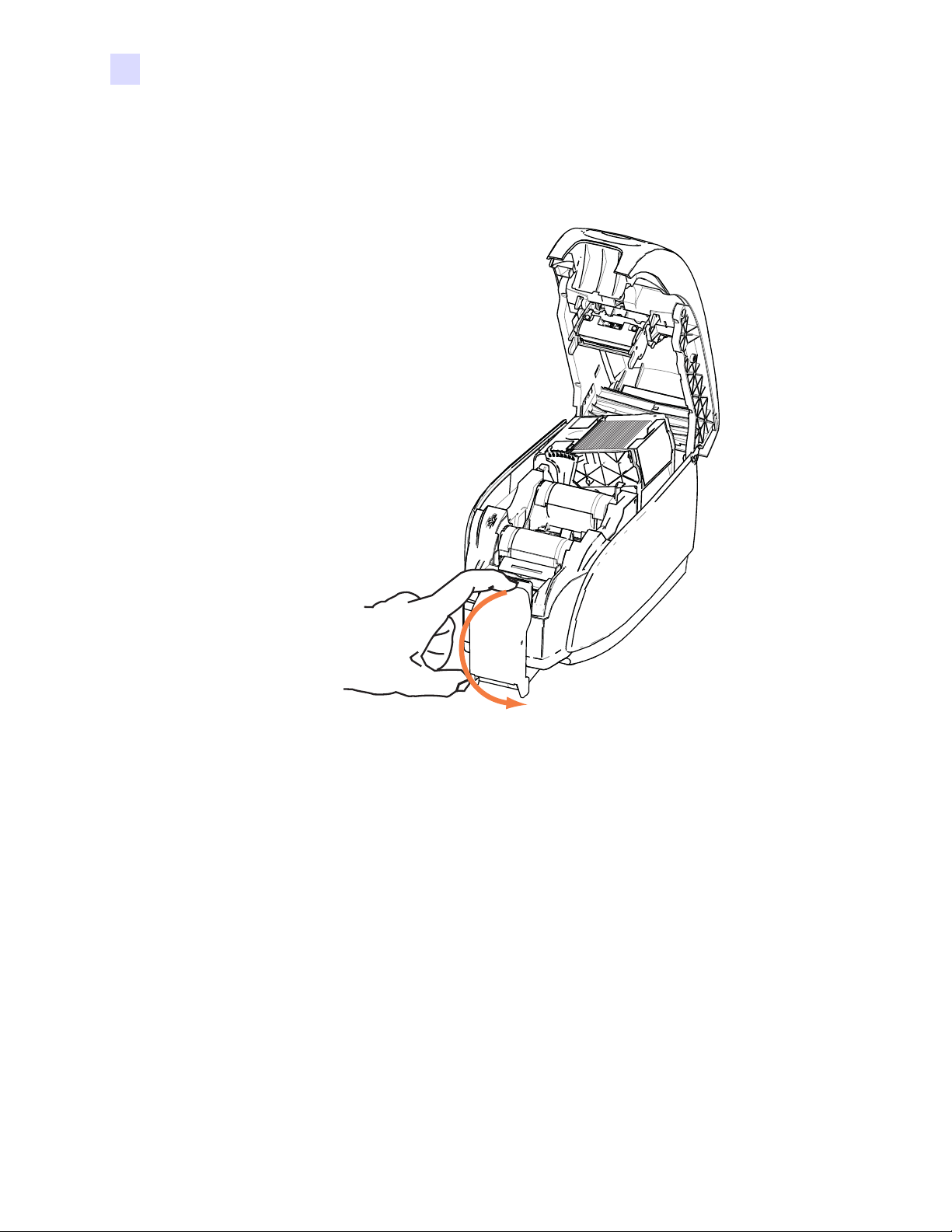

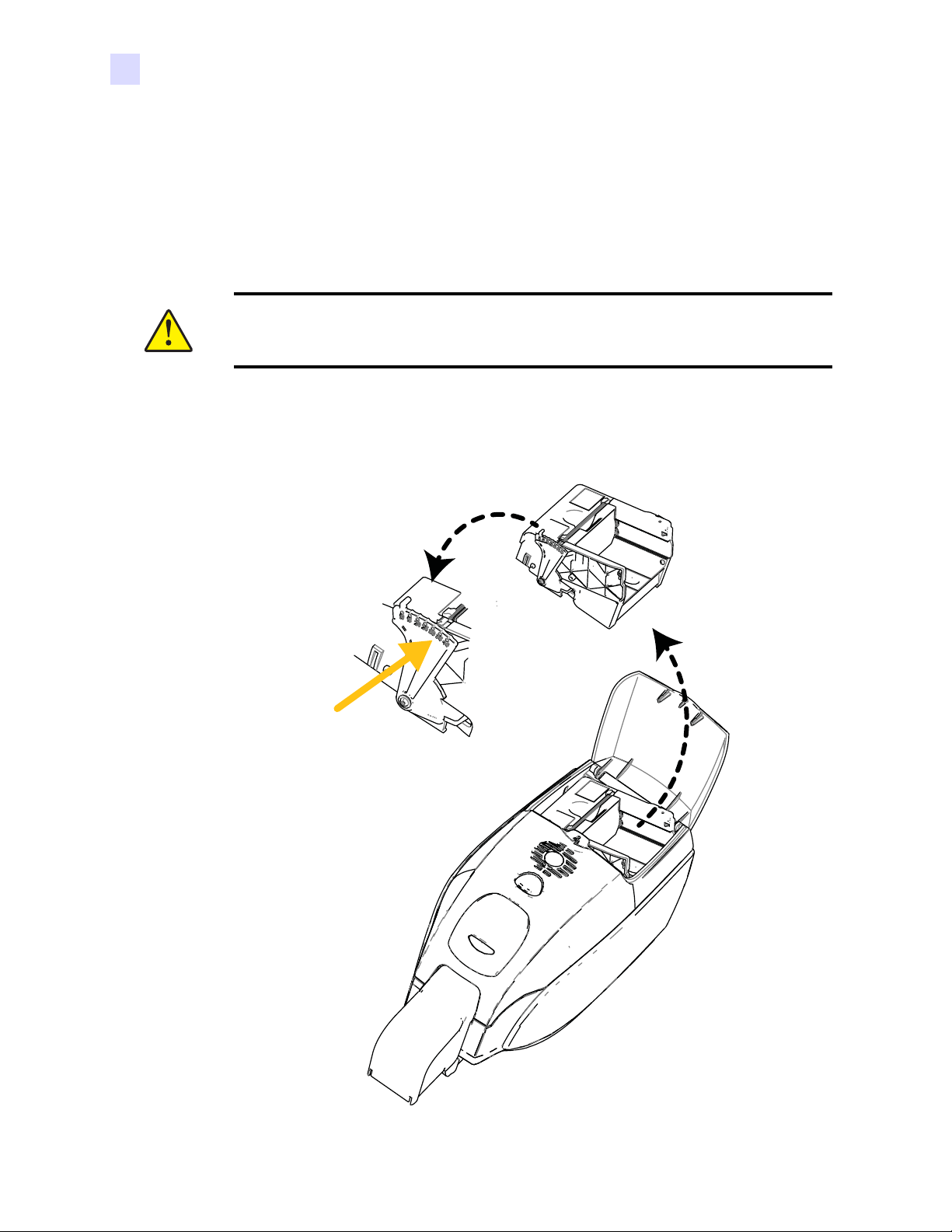

Einsetzen der Farbbandpatrone

Für den Drucker sollten nur zugelassene Farbbandpatronen verwendet werden. Die Harz­thermotransfer- und Farbsublimationsbänder werden speziell für diesen Drucker hergestellt.

- Verwenden Sie nur Zebra i Series-Farbbänder, die für die Arbeit mit dem ZXP Series
3-Kartendrucker entwickelt wurden.

- Jede Farbbandpatrone enthält eine integrierte Haftreinigungswalze, mit der die dem
Drucker zugeführten Karten gereinigt werden. Bei unsachgemäßer Reinigung ver­ringern sich die Lebensdauer des Druckers und die Druckqualität.

- Wenn das Farbband vollständig aufgebraucht ist, wechseln Sie die gesamte Patrone
aus.

Vorsicht! Gefahr einer elektrostatischen Entladung • Den Druckkop f und die
elektronischen Komponenten am Druckkopf NICHT BERÜHREN. Durch Entladen von
elektrostatischer Energie, die sich am Körper von Personen oder anderen Oberflächen sammelt,
können der Druckkopf und andere elektronische Komponenten beschädigt werden.

Schritt 1. Drücken Sie auf den Entriegelungsknopf an der Oberseite des Druckers, um die

Druckerabdeckung zu öffnen.

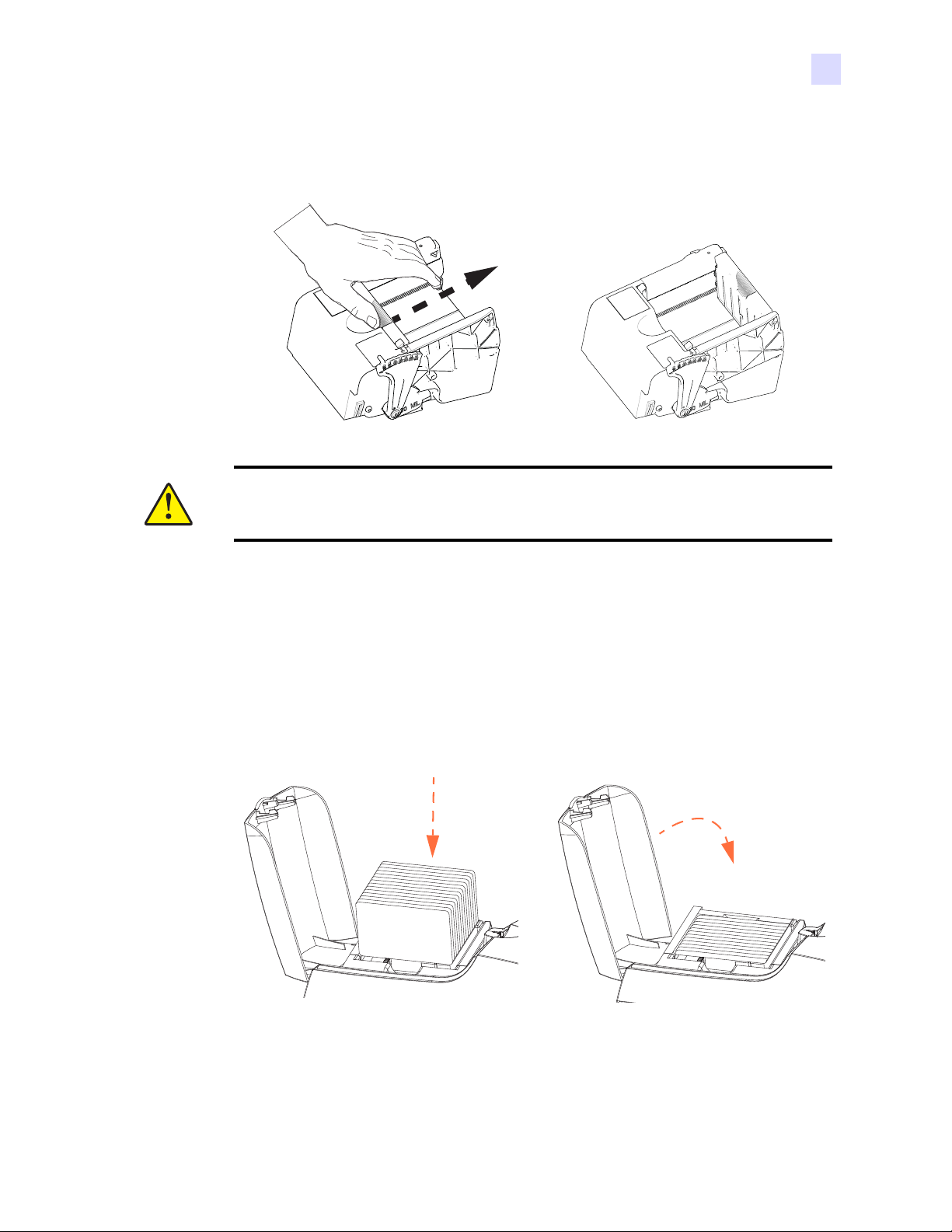

Schritt 2. Ziehen Sie die Schutzfolie von der haftenden Reinigungswalze ab, indem Sie

vorsichtig am Klebeband ziehen. Entsorgen Sie die Schutzfolie.

32 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

3: Druckereinrichtung

Einsetzen der Farbbandpatrone

Schritt 3. Setzen Sie die Farbbandpatrone mit der Reinigungswalze nach unten so ein, dass

sich die Antriebsmechanismen an den Enden der Walzen in die entsprechenden
Vertiefungen einpassen.

Schritt 4. Schließen Sie die Druckerabdeckung, und drüc ke n Si e auf die Abdeckung, bis sie

hörbar einrastet.

Hinweis • Wenn der Drucker eingeschaltet ist, wird das Farbband nach dem Schließen der

Abdeckung automatisch synchronisiert.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 33

3: Druckereinrichtung

Einlegen von Karten

Einlegen von Karten

Karteneingabefach

Das Karteneingabefach dient dem Zuführen der Karten. Es hat ein Fassungsvermögen von bis
zu 100 Karten der Stärke 0,76 mm (30 mil). Das Karteneingabefach befindet sich unter dem
Karteneingabefach-Deckel des Druckers.

Achtung • Halten Sie die Karten nur am Rand fest. Die zu bedruckende Oberfläche

DARF NICHT BERÜHRT WERDEN, da dadurch die Druckqualität vermindert werden

kann.

Schritt 1. Stellen Sie die Kartenstärkesteuerung (siehe Pfeil) auf den entsprechenden Wert

für die Dicke der geladenen Karten ein. Beachten Sie, dass die Kartenstärkesteue­rung zwischen 10 mil und 40 mil eingestellt werden kann.

34 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

3: Druckereinrichtung

Einlegen von Karten

Schritt 2. Öffnen Sie die Abdeckung des Karteneingabefachs.
Schritt 3. Schieben Sie die Kartenführung vollständig nach rechts, bi s sie hörbar einrastet.

Achtung • Halten Sie die Karten nur am Rand fest. Die zu bedruckende Oberfläche

DARF NICHT BERÜHRT WERDEN, da dadurch die Druckqualität vermindert werden

kann.

Schritt 4. Entfernen Sie die Verpackung vom Kartenstapel.
Schritt 5. Prüfen Sie die Karten, und entfernen Sie ggf. Karten mit beschädigten Kan ten .
Schritt 6. Fächern Sie die Karten mindestens einmal von jeder Seite auf, indem Sie den

Stapel seitlich festhalten (wie einen Spielkartenstapel), um die Karten zu trennen.

Schritt 7. Bringen Sie den Kartenstapel nun wieder in seine ursprüngliche Quaderform.
Schritt 8. Legen Sie den Kartenstapel in das Karteneingabefach. Informationen zur korrek-

ten Kartenausrichtung beim Einlegen von Magnetstreifenkarten oder Kontakt­Smartcards finden Sie in Anhang B bzw. Anhang C.

Schritt 9. Schließen Sie die Abdeckung des Karteneingabefachs. Beim Schließen der

Abdeckung löst sich der Sperrmechanismus der Kartenführung automatisch.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 35

3: Druckereinrichtung

Einlegen von Karten

Karteneingabefach

Schritt 1. Heben Sie die Druckerabdeckung an, und ziehen Sie das Kartenausgabefach so

heraus, dass es seinen Zweck erfüllen kann.

Schritt 2. Wenn der Drucker nicht in Betrieb ist, sollten Sie das Kartenausgabefach

schließen, um den Drucker vor Staub zu schützen.

36 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Drucken einer Testkarte

Standard: Druckerparameter: Codierer-Parameter:

Nachdem Sie die Farbbandpatrone und die Karten eingelegt haben, ist der Drucker bereit.
Sie sollten eine Testkarte drucken, um zu testen, ob der Drucker ordnungsgemäß funktioniert.

Schritt 1. Wählen Sie Start > Devices and Printers (Geräte und Drucker) aus. Klicken Sie

mit der rechten Maustaste in der Liste auf Zebra ZXP Series 3 Card Printer.
Wählen Sie Printer properties (Druckereigenschaften) > Device Settings
(Geräteeinstellungen), und klicken Sie auf Tools (Werkzeuge).

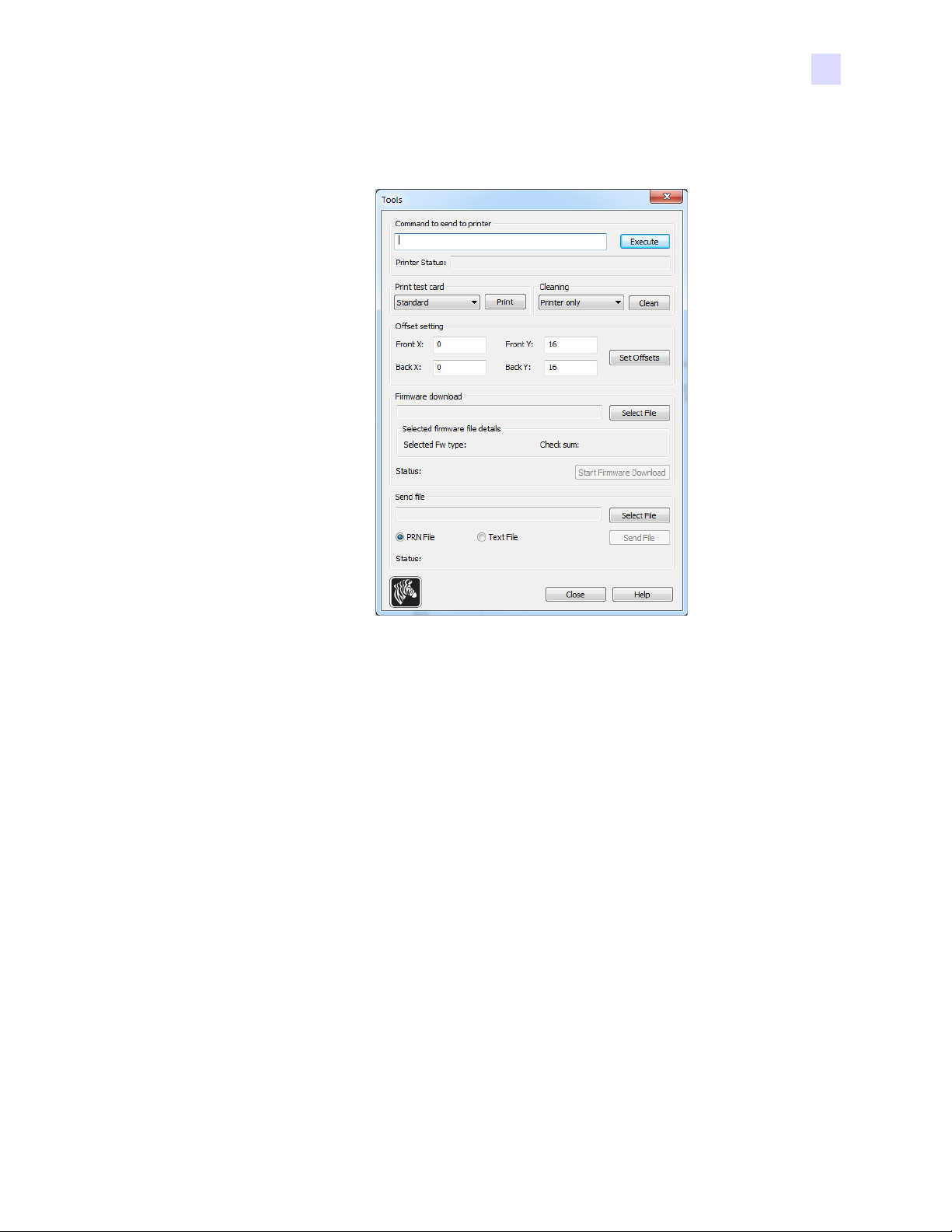

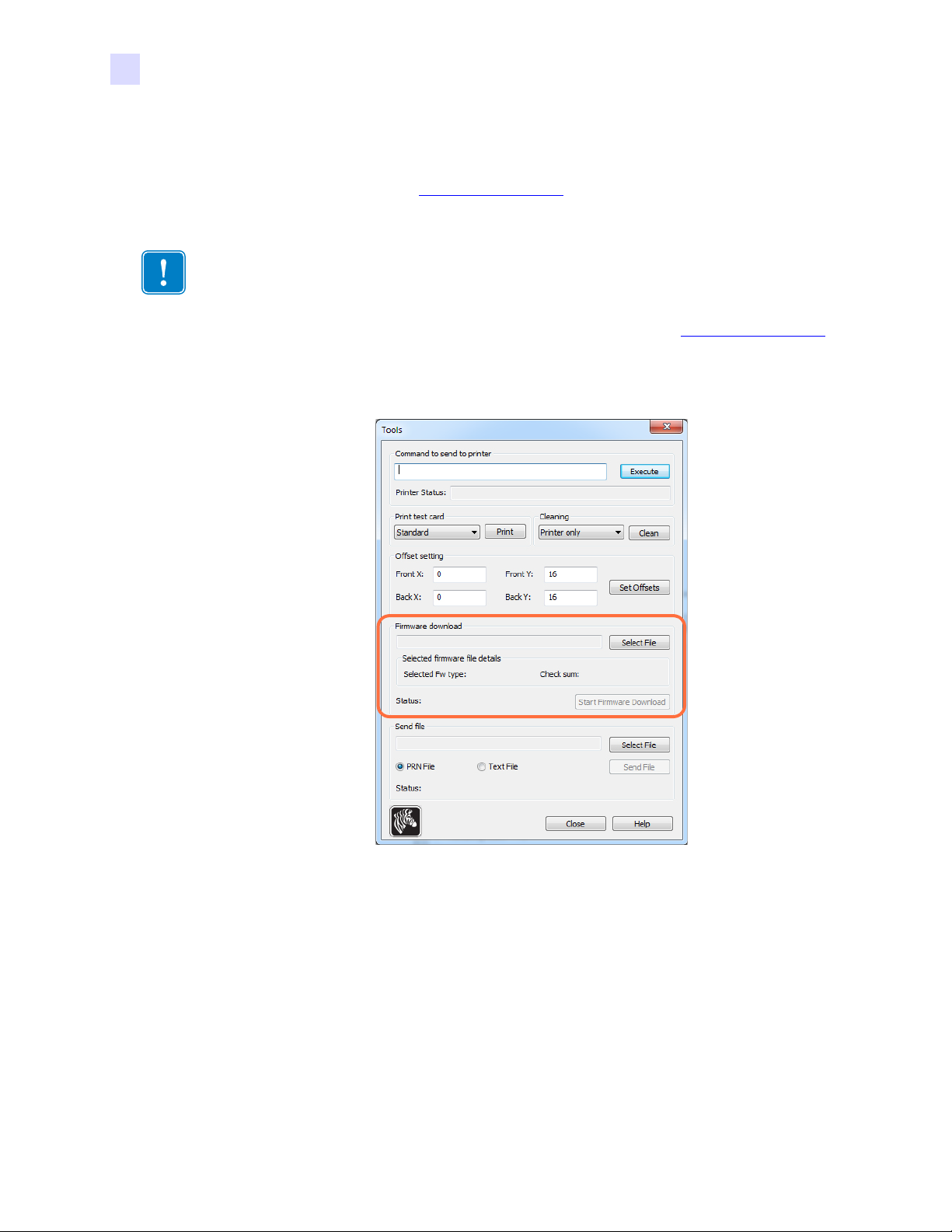

Schritt 2. Das Fenster Tools (Werkzeuge) wird geöffnet.

3: Druckereinrichtung

Drucken einer Testkarte

Schritt 3. Wählen Sie im Dropdownmenü für den Testkartendruck die gewünschte Testkarte

aus (siehe Markierung oben).

Schritt 4. Klicken Sie auf Print (Drucken) (siehe Pfeil), um die ausgewählte Testkarte zu

drucken (siehe Beispieltestkarten unten).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 37

3: Druckereinrichtung

SAMPLE CARD

http://www.zebra.com

M. CHRIS JONES

SALES DIRECTOR

Üblicher Druckerbetrieb

Üblicher Druckerbetrieb

Der ZXP Series 3-Kartendrucker kann unter Verwendung des Treibers, der sich auf der mitge­lieferten CD befindet, mit Ihrer Software verwendet werden (siehe Installieren des Windows-

Druckertreibers auf Seite 14).

Erstellen von Musterkarten

Bevor Sie mit einer neuen Drucksitzung beginnen, drucken Sie eine Musterkarte aus, um
sicherzustellen, dass die Karten ordnungsgemäß ausgedruckt werden. So drucken Sie Ihre
erste Karte:

Schritt 1. Öffnen Sie ein neues Microsoft Word-Dokument.
Schritt 2. Wenn der Zebra-Drucker nicht als Standarddru cker ausgewählt ist, legen Sie den

ZXP Series 3-Kartendrucker als Standard fest.

Schritt 3. Legen Sie über die Option Page Layout (Seite einrichten) des Word-Dokuments

Folgendes fest:
a. Größe: Karte – 8,6 cm x 5,4 cm (3,14 Zoll x 2,13 Zoll)

b. Ausrichtung: Hochformat oder Querformat
c. Ränder: Oben, Unten, Links und Rechts: 0 (null)

Schritt 4. Die Karte wird nun als Word-Dokument angezeigt.
Schritt 5. Gestalten Sie die Karte, und verwenden Sie dabei wie in dem folgenden Beispiel

schwarzen und farbigen Text sowie farbige Bilder.

Drucken von Musterkarten

Wenn Sie die Musterkarte erstellt haben, können Sie drucken. Vergewissern Sie sich, dass in
Ihrem Drucker eine True Colours
dass im Karteneingabefach Karten vorrätig sind. Anweisungen für die Installation des Farb­bandes und das Einlegen der Karten finden Sie in Kapitel 3.

Schritt 1. Drucken Sie Ihre Musterkarte auf dem ZXP Series 3-Kartendrucker.
Schritt 2. Nehmen Sie die Musterkarte nach Ende des Druckvorga ngs aus de m Ka rten ausga-

befach heraus, und prüfen Sie, ob sie or dnun gsgemäß bedruc kt wurd e. In formati o­nen zu Qualitätsproblemen finden Sie unter Fehlerbehebung auf Seite 73.

TM

-Farbbandpatrone für Kartendrucker installiert ist und

Schritt 3. Wenn Sie mit der Musterkarte zufrieden sind, können Sie den Drucker zum

Drucken weiterer Karten nutzen.

38 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Druckereinstellungen und

Einführung

In diesem Kapitel werden die Einstellungen un d Anpassungen beschrieben , die am ZXP Series
3-Druckertreiber vorgenomme n werd en kö nn en .

4

-anpassungen

Druckereigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 39

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Druckereigenschaften

Hinweis • Die Bildschirmansichten in diesem Abschnitt gelten für einen Drucker mit USB-

Schnittstelle. Wenn Sie die Ethernet-Schnittstelle verwenden, beziehen sich die Bildschirm­ansichten auf den Netzwerkdrucker. Darüber hinaus können die Bildschirmansichten in
Abhängigkeit von Ihrem Betriebssystem anders aussehen.

Der Zugriff auf die Eigenschaften des Kartendruckers variiert in Abhängigkeit von Ihrem
Betriebssystem. Unter Windows 7 wählen Sie z. B. Start > Devices and Printers (Geräte und
Drucker). Klicken Sie mit der rechten Maustaste in der Liste auf Zebra ZXP Card Printer, und
wählen Sie anschließend Printer properties (Druckereigenschaften) aus.

Registerkarte „General“ (Allgemein). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Registerkarte „Sharing“ (Freigabe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Registerkarte „Ports“ (Anschlüsse) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Registerkarte „Advanced“ (Erweitert) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Registerkarte „Color Management“ (Farbverwaltung) . . . . . . . . . . . . . . . . 45

Registerkarte „Security“ (Sicherheit). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Registerkarte „Device Settings“ (Geräteeinstellungen). . . . . . . . . . . . . . . . 47

Mit der Schaltfläche OK werden die Einstellungen übernommen un d gespeichert.
Mit der Schaltfläche Cancel (Abbrechen) v erlasse n Sie die Dr uckereigensch aften. Bereit s vor -

genommene Änderungen werden verworfen.
Mit Apply (Übernehmen) werden die Einstellungen übernommen, aber nicht gespeichert.
Über die Schaltfläche Help (Hilfe) können Sie die entsprechende Seite mit Hilfeinformationen

anzeigen.

40 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Registerkarte „General“ (Allgemein)

Auf der Registerkarte General (Allgemein) sind der ausgewählte Drucker und die Funktionen
des Druckers aufgeführt.

Druckereigenschaften

• Location (Standort): Hier können Sie angeben, wo der Drucker aufgestellt ist.

• Comment (Kommentar): Hier können Sie allgemeine Informationen zum Drucker

eingeben, z. B. den Druckertyp und die zuständige Person. Wenn diese Felder ausgefüllt
sind, können sie in Anwendungen angezeigt werden.

• Model (Modell): In diesem Feld wird der Name des installierten Druckertreibers

angegeben.

- Features (Funktionen): Sofern vorhanden, sind hier die auf dem Drucker verfügbaren
Optionen angegeben.

Über die Schaltfläche Printing Preferences (Druckeinstellungen) gelangen Sie zu den
Druckeinstellungen, über die die ausgewählten Konfigurationsparameter festgelegt werden
(siehe Druckeinstellungen auf Seite 51).

Durch Klicken auf die Schaltfläche Print Test Page (Testseite drucken) können Sie die
standardmäßige Windows-Testseite an den Drucker senden.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 41

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Registerkarte „Sharing“ (Freigabe)

Auf der Registerkarte Sharing (Freigabe) können Sie den Drucker für die gemeinsame
Verwendung im Netzwerk freigeben und zusätzliche Tr eiber für verschiedene Betriebssysteme
installieren. In Anhang A finden Sie verschiedene zulässige Optionen für die Druckerfreigabe
sowie die erforderlichen Konfigurationen.

Sie können folgende Einstellungen vornehmen:

• Zum Freigeben eines Druckers aktivieren Sie das Kontrollkästchen Share this printer (Drucker
freigeben) und geben den Freigabenamen des Geräts ein. Klicken Sie anschließend auf die
Schaltfläche OK.

• Wenn Sie den Freigabenamen ändern möchten, geben Sie im Feld Share name (Freigabe­name) einfach einen neuen Namen ein und klicken auf die Schaltfläche OK.

• Um die Freigabe eines Druckers aufzuheben, deaktivieren Sie das Optionsfeld Share this

printer (Drucker freigeben). Klicken Sie anschließend auf die Schaltfläche OK.

Treiber: Wenn der Drucker von mehreren Benutzern gemeinsam genutzt wird, die unter-

schiedliche Wind ows-Versionen ausführen, können Sie zusätzliche Treibe r installieren, sodass
die Benutzer beim Verbinden mit dem freigegebenen Drucker den Druckertreiber nicht suchen
müssen.

Weitere Informationen zu Konfigurationen für die Druckerfreigabe und erweiterten Freigabe-
einstellungen finden Sie in Anhang A.

42 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Registerkarte „Ports“ (Anschlüsse)

Über die Registerkarte Ports (Anschlüsse) kann der Computeranschluss festgelegt werden,
mit dem der Drucker verbunden ist. Dieser wird im Normalfall bei der Installation des
Druckers eingerichtet und muss später nicht mehr geändert werden.

Druckereigenschaften

Wenn Sie Druckerpools verwenden möchten, bei denen Druckaufträge an mehrere Drucker
verteilt werden, müssen Sie anders vorgehen (siehe Druckerpools auf Seite 28).

Aktivieren Sie das Kontrollkästchen Enable printer pooling (Druckerpool aktivieren) und das
Kontrollkästchen Enable bidirectional support (Bidirektiona le Un terstützung aktivieren) und
dann die Kontrollkästchen de r zusätzlichen Anschlüsse. Dabei sollte an jedem Anschluss
genau ein Zebra-Drucker installiert sein. Bei allen Druckern im Pool muss es sich um identi­sche Modelle mit der gleichen Konfiguration handeln (z. B. alle mit YMC-Vorder- oder K­Rückseite), und für jeden muss ein eigener Druckertreiber installiert sein.

Wenn Sie jetzt auf dem Hauptdrucker drucken (d. h. auf dem Drucker, auf den Sie unter
Devices and Printers (Geräte und Drucker) mit der rechten Maustaste geklickt haben), nimmt
dieser Drucker so lange Druckaufträge an, bis de r Pu fferspeicher des Druckers voll ist. Alle
übrigen Druckaufträge werden an andere Drucker geleitet, bis alle Drucker im Pool ausgelastet
sind.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 43

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Registerkarte „Advanced“ (Erweitert)

Auf der Registerkarte Advanced (Erweitert) können Warteschlangeneinstellungen für Druck­aufträge festgelegt werden. Außerdem kann defi niert we rden , wie D ruckau fträ ge in der Warte­schlange in Bezug auf den aktuellen Druckauftrag behandelt werden.

Sie können den Drucker jederzeit verfügbar machen, indem Sie das Optionsfeld Always available
(Immer verfügbar) auswählen, oder die Verfügbarkeit einschränken, indem Sie Available from
(Verfügbar von) auswählen und den entsprechenden Zeitraum angeben. Klicken Sie auf die Schalt­fläche Apply (Übernehmen) und anschließend auf die Schaltfläche OK.

• So legen Sie Warteschlangeneigenschaften fest: Wählen Sie die Option Spool print
documents so program finishes printing faster (Über Spooler drucken, um Druckvorgänge
schneller abzuschließen).

- Wenn das gesamte Dokument vor Druckbeginn in die Warteschlange gestellt werden soll,
wählen Sie Start printing after last page is spooled (Drucken beginnen, nachdem
letzte Seite gespoolt wurde). Wenn Sie diese Option auswählen, startet der Druckvor ­gang erst, wenn sich das gesamte Dokument in der W arteschlange befindet. Wenn der
Druckvorgang aus irgendeinem Grund vorzeitig abgebrochen oder nicht zu Ende geführt
wird, wird der Auftrag nicht gedruckt.

- Wählen Sie Start printing immediately (Drucken sofort beginnen), wenn der Druck­vorgang bei nicht belegtem Drucker sofort gestartet werden soll. Diese Option ist zu
bevorzugen, wenn die Druckaufträge schneller ausgeführt werden sollen oder die Anwen­dungssteuerung so schnell wie möglich wieder aufseiten der Benutzer liegen soll.

• So deaktivieren Sie die Spoolingfunktion: Wählen Sie die Option Print directly to the

printer (Druckaufträge direkt zum Drucker leiten).

Standardwerte: Wenn der Drucker als Netzwerkdrucker auf einem Server eingerichtet ist,
müssen Sie die Druckeroptionen über die Schaltfläche Printing Defaults (Standardwerte)
festlegen. Die Werte aus diesem Bildschirm werden von de n Windows-Druckertreibern über­nommen, wenn diese mithilfe des Druckerinstallations-Assistenten auf d en lokale n PCs insta l­liert werden.

44 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Registerkarte „Color Management“ (Farbverwaltung)

In diesem Windows-S tandard dialogfeld für die Color Management (Farbv erwaltung) werden
die Benutzerzugriffsrechte für verschiedene Steuerfunktionen des Druckers angezeigt.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 45

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Registerkarte „Security“ (Sicherheit)

In diesem Standarddialogfeld von Windows werden Sicherheitseinstellungen wie die
Benutzerzugriffsrechte für verschied en e Steuerfunktionen des Druckers angezeigt.

46 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Registerkarte „Device Settings“ (Geräteeinstellungen)

Die Registerkarte Device Settings (Geräteeinstellungen) bietet Informationen zum Gerät, zum
Sicherheitsstatus und zur Druckernutzung.

Device Information (Geräteinformationen)

•Model (Modell): Gibt die Modellnummer des Druckers an.

•Fw Version (Firmware-Version): Gibt die installierte Firmware-Version an.

• Serial Number (Seriennummer): Gibt die Seriennummer des Druckers an.

• Ribbon Type (Farbbandtyp): Gibt das im Drucker installierte Farbband an.

• Head Resistance (Druckkopfwiderstand): Gibt den Druckkopfwi derstandswert an.

• Mag Encoder (Magnetstreifencodierer): Gibt an, ob diese Option vorhanden ist.

•Panels Printed (Gedruckte Felder): Zeigt die Anzahl der gedruckten Felder für die

gesamte Lebenszeit des Druckers an.

• Remaining Count (Verbleibende Anzahl): Gibt die verbleibende Kartenanzah l für

das installierte Farbband an. Bei einfarbi gen Farbbändern wird hier Unknown
(Unbekannt) angezeigt.

• Smart card (Smartcard): Gibt an, ob und welche Art von Smartcard-Codierer

vorhanden ist.

Klicken Sie auf Save/Restore (Speichern/Wiederherstellen), um die Drucker- und/oder
Treibereinstell unge n zu spei che r n. Di ese gesp eic hert en Einstellungen können Sie später
wiederherstellen (siehe Seite 48).

Klicken Sie auf Tools, um ein Dialogfenster aufzurufen, über das Sie den Drucker testen
und mit diesem kommunizieren können (siehe Seite 49).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 47

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

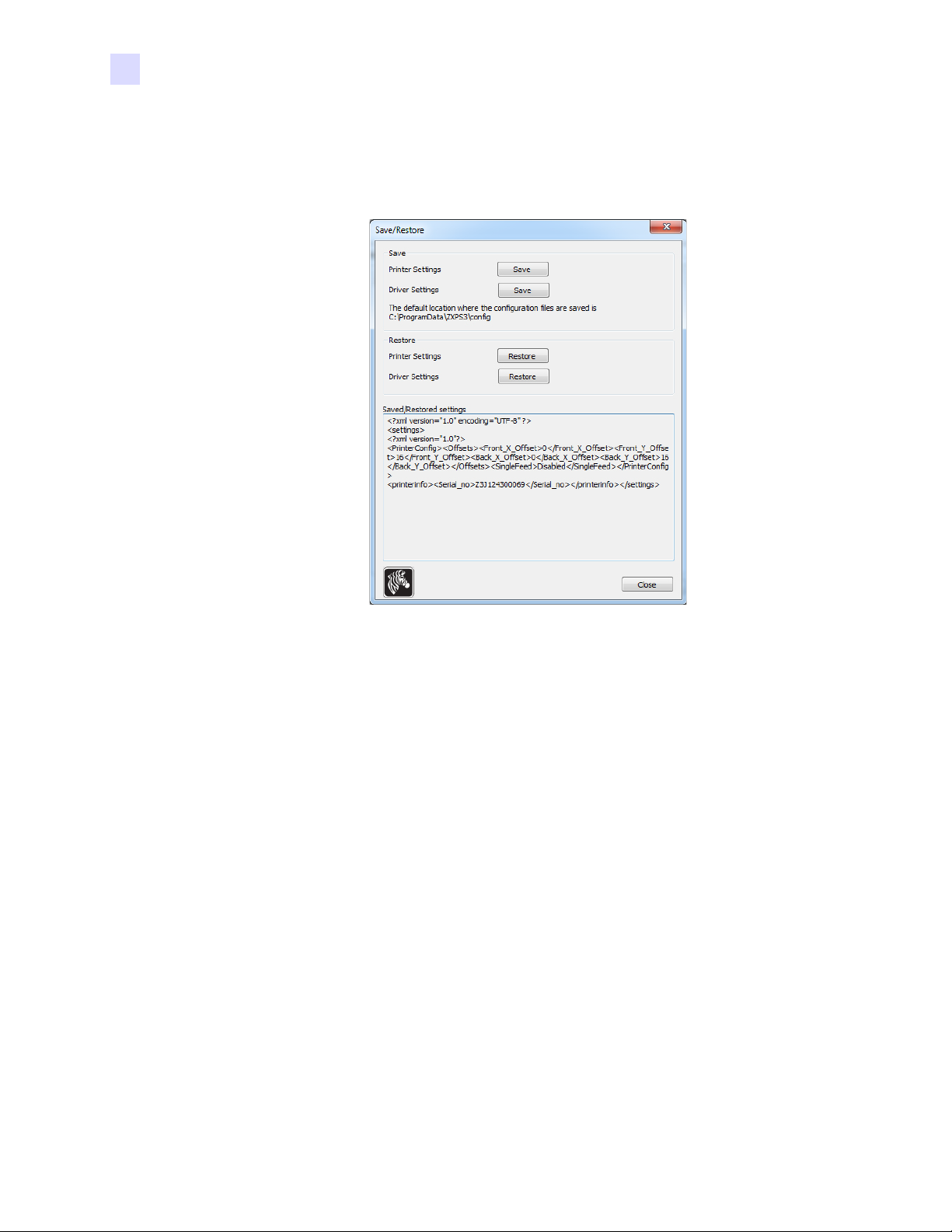

Save/Restore (Speichern/Wiederherstellen)

Dialogfeld zum Speichern von Drucker- und Treibereinstellungen sowie zum W iederherstellen
zuvor gespeicherter Einstellungen.

So speichern Sie Einstellungen:
Schritt 1. Klicken Sie auf die entsprechende Save-Schaltfläche (für Druckereinstellungen

oder Treibereinstellungen).

Schritt 2. Das Fenster Browse (Durchsuchen) wird angezeigt, in dem der Standardspeicher-

ort für die Konfigurationsdateien angegeben wird. Der Speicherort ist abhängig
vom Betriebssystem, z. B. unter Windows 7 C:\ProgramData\ZXPS3\config.

Schritt 3. Geben Sie einen geeigneten Dateinamen ein, und klicken Sie auf Save

(Speichern). Hinweis: Dem Dateinamen wird das Präfix „P_“ für Drucker­bzw. „D_“ für Treibereinstellungen hinzugefügt.

Schritt 4. Ihre ausgewählten Einstellungen (Drucker - oder Treibereinstellungen) werden

gespeichert.

So stellen Sie Einstellungen wieder her:
Schritt 1. Klicken Sie auf die entsprechende Restore-Schaltfläche (für Drucker- oder

Treibereinstellungen).

Schritt 2. Das Fenster Browse (Durchsuchen) wird angezeigt, in dem der Standardspeicher-

ort für die Konfigurationsdateien angegeben wird. Der Speicherort ist abhängig
vom Betriebssystem, z. B. unter Windows 7 C:\ProgramData\ZXPS3\config.

Schritt 3. Wählen Sie die gewünschte Datei aus, und klicken Sie dann auf die Schaltfläche

Open (Öffnen). Beachten Sie, dass die Präfixe „P_“ und „D_“ jeweils Drucker-

bzw. Treibereinstellungen angeben.

Schritt 4. Ihre ausgewählten Einstellungen (Drucker - oder Treibereinstellungen) werden

wiederhergestellt.

48 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Tools (Werkzeuge)

Dialogfeld zum Testen und Kommunizieren mit dem Drucker.

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

• Command to send to printer (An Drucker zu sendender Befehl): Geben Sie im oberen

Bearbeitungsfeld einen Druckerbefehl ein (in Großbuchstaben ohne führendes Escape­Zeichen), z. B. MI MO, wodurch eine Karte aufgenommen und ausgeworfen wird.
Klicken Sie anschließend auf Execute (Ausführen). Unter Printer Status (Druckerstatus)
wird der Status des Befehls angezeigt. Eine vollständige Liste der Druckerbefehle erhalten
Sie über den technischen Support von Zebra.

• Print test card (T estkarte drucken): Wählen Sie den gewünschten T estkartentyp im Drop-

downmenü aus: „Standard“, „Printer Parameters“ (Druckerparameter) und „Encoder Para­meters“ (Codiererparameter). Klicken Sie auf die Schaltfläche Print (Drucken), um die
ausgewählte Testkarte zu drucken.

• Cleaning (Reinigung): Wählen Sie im Dropdownmenü den gewünschten Reinigungs-

vorgang aus, der durchgeführt werden soll: „Printer only“ (nur Drucker) oder „Magnetic
encoder“ (Magnetcodierer). Klicken Sie auf die Schaltfläche Clean (Reinigen), um den
Reinigungsvorgang durchzuführen.

• Offset Setting (V ersatzei nstellung): Geben Sie den Versatz in X- und Y-Richtung (V order ­und Rückseite) ein, und klicken Sie auf die Schaltfläche Se t Off set s (Versatz einstel le n),
um den Versatz für den Kartendruck einzustellen.

• Firmware download (Firmware-Download): weitere Informationen auf Seite 50.

• Send File (Datei senden): Dieser Befehl ermöglicht das Drucken von PRN- oder
TXT-Dateien.

- Die PRN-Datei muss mit einem Zebra-Druckertreiber erstellt werden und dasselbe
Farbband wie der Drucker verwenden.

- Die TXT-Datei muss Firmware-Befehle mit jeweils nur einem Befehl pro Zeile
enthalten. In der ersten Zeile darf nur MASTER stehen, in der letzten nur SLAVE.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 49

4: Druckereinstellungen und -anpassungen

Druckereigenschaften

Firmware Download (Firmware-Download)

Mit dieser Option installieren Sie die ZXP Series 3 Firmware, die Sie von der Zebra-Website
heruntergeladen haben (unter http://www.zebra.com

sicher, dass Sie die richtige Firmwaredatei für das Druckermodell herunterladen.

Wichtiger Hinweis • Schalten sie den Drucker erst aus, wenn der Vorgang beendet ist und

auf dem Bedienfeld READY angezeigt wird. Wenn der Download-Prozess unterbrochen
wird, funktioniert der Drucker nicht.

– Drivers & Downloads). Stellen Sie

Schritt 1. Laden Sie die Firmware von der Zebra-Website herunter (http://www.zebra.com

und speichern Sie sie an einem einfach auffindbaren Speicherort.

Schritt 2. Klicken Sie im Fenster Tools auf Select File (Datei auswählen).

),

Schritt 3. Wählen Sie im Fenster Browse (Durchsuchen) die in Schritt 1 heruntergeladene

Firmwaredatei (BIN-Dateityp) aus, und klicken Sie auf die Schaltfläche Open
(Öffnen).

Schritt 4. Klicken Sie auf Start Firmware Download (Firmware-Download starten), um

die Firmware zu installieren.

Schritt 5. Warten Sie, während die Firmware heruntergeladen und installiert und ansc hli e-

ßend der Drucker zurückgesetzt und initialisiert wird.

Schritt 6. Nach Abschluss der Installation wird im Feld Status die Meldung Firmware

Downloaded Successfully (Firmware erfolgreich heruntergeladen) angezeigt.

50 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Druckeinstellungen

Hinweis • Die Bildschirmansichten in diesem Abschnitt gelten für die Verwendung des

Druckers über die Ethernet-Schnittstelle. Die Bildschirmansichten beziehen sich auf den
Netzwerk-Kartendrucker. Wenn Sie die USB-Schnittstelle verwenden, beziehen sich die
Bildschirmansichten auf den USB-Kartendrucker. Wenn Sie einen Netzwerktreiber auf
einem Server verwenden, legen Sie die Parameter auf der Registerkarte „Advanced“

(Erweitert) unter Printing Defaults (Standardwerte) fest.

Der Zugriff auf die Druckeinstellung en des Kartendruckers v ariiert in Abhängigkeit von Ihrem
Betriebssystem. Unter Windows 7 wählen Sie z. B. Start > Devices and Printers (Geräte und
Drucker). Klicken Sie mit der rechten Maustaste in der Liste auf Zebra ZXP Card Printer, und
wählen Sie Druckeinstellungen aus.

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

Registerkarte „Card Setup“ (Karteneinrichtung) . . . . . . . . . . . . . . . . . . . . . 52

Registerkarte „Encoding“ (Codierung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Registerkarte „About“ (Info) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Klicken Sie auf die Schaltfläche Job Log (Job-Protokoll), um eine Datenbank für Karten­transaktionen zu erstellen und zu verwalten (siehe Job Log (Job-Protokoll) auf Seite 62).

Klicken Sie auf die Schaltfläche Image Control (Bildsteuerung), um die Bildfarben anzu­passen (siehe Image Control (Bildsteuerung) auf Seite 64).

Mit der Schaltfläche OK werden die Einstellungen übernommen un d gespeichert.
Mit der Schaltfläche Cancel (Abbrechen) v erlasse n Sie die Dr uckereigensch aften. Bereit s vor -

genommene Änderungen werden verworfen.
Mit Apply (Übernehmen) werden die Einstellungen übernommen, aber nicht gespeichert.
Über die Schaltfläche Help (Hilfe) können Sie die entsprechende Seite mit Hilfeinformationen

anzeigen.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 51

4: Druckereinstellungen und -anpassungen

Portrait (Hochformat)

Landscape (Querformat)

Druckeinstellungen

Registerkarte „Card Setup“ (Karteneinrichtung)

Auf der Registerkarte Card Setup (Karteneinrichtung) können Sie ausgewählte Karten- und
Druckauftragsparameter anpassen.

• Printing options (Druckoptionen):

- Orientation (Ausrichtung): Auswahl für Hoch- oder Querformat.

- Print on both sides (Beidseitiger Druck): Auswahl für einseitigen oder beidseitigen
Druck.

o

- Rotate 180

(Um 180° drehen): Auswahl zum Drehen des Bilds um 180°. Dabei gib t
es folgende Optionen: „None“ (Keine), „Front“ (Vorderseite), „Back“ (Rückseite) und
„Front & Back“ (Vorder- und Rückseite).

52 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

- Monochrome Conversion (Schwarz-Weiß-Konvertierung): Gibt an, welche

Methode beim Drucken zur Schwarz-Weiß-Konvertierung verwendet wird. Die ein ­zelnen Optionen wirken sich unterschiedlich auf die Art aus, wie das Bild gedruckt
wird. Zur Auswahl stehen die Optionen „Diffusion“, „Halftone“ (Halbton),
„Barcode“, „Text Mode“ (Textmodus) und „Auto“.

• Diffusion: Fehlerdiffusion wird vor allem dort ver-

wendet, wo Vollfarben (RGB-Bild mit 8 Bit pro Pixel )
oder Vollgrau (einzelne Farbe, aber 8 Bit pro Pixel)
vorliegen, die mit Binärdruck gedruckt werden
müssen (nur vollständig oder nicht druckbar, d. h.
1 Bit pro Pixel). Für die meisten Bilder günstiger als
Halbtonrasterung (siehe unten).

• Halftone (Halbton): Zur Simulation von Grau in Gra-

fiken wird in Halbtonrasterung gedruckt. Halbtöne
sind Punktgruppen, die in einem Raster angeordnet
sind (z. B. 6x6 oder 8x8) , wobei jedes Bildpixel als
Grauton dargestellt wird. Bei dunklem Grau sind mehr
schwarze Rasterpunkte vorhanden. Bei hellem Grau
werden mehr weiße Rasterpunkte verwendet. Mit
zunehmender Rastergröße steigt auch die Zahl der
möglichen Ausgabeebenen: eine Zelle von 6x6
hat 36 mögliche Ausgabeebenen, während bei 8x8
64 Ebenen möglich sind. Mit zunehmender Zellen­größe nimmt jedoch die Auflösung entsprechend ab.

• Barcode: Dies ist die einfachste Methode zur Konver-

tierung von 8 Bit pro Pixel in 1 Bit pro Pixel.

Der Wert für die Eingabepixel kann z. B. zwischen 0
und 255 liegen. Wenn der Schwellenwert bei 128
liegt, wird jedes Pixel über 128 vollständig (1) und
jedes Pixel unter 128 gar nicht (0) dargestellt. Dieser
Modus eignet sich am besten für Texte, Barcodes,
Linienzeichnungen oder Logos, d. h. für alles, was
kein Volltonbild ist.

• Text Mode (Textmodus): Dieser Modus kann verwen-

det werden, wenn schwarzer kantengeglätteter Text
(Anti-Aliased) vorliegt. Schwarzer kantengeglätteter
T ext ist üblicherweise in der Mitte schwarz, hat jedoch
an den Kanten Grauschattierungen, die nach außen hin
heller werden. Dieser kantengeglättete Text hat daher
weicher wirkende Kanten im Vergleich zu nicht kan­tengeglättetem Text.

• Auto (Automatisch; Standard): Mit diesem Modus wird das Bild analysiert und

die Konvertierung automatisch optimiert (Diffusions-, Halbton-, Barcode- oder
Textmodus).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 53

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

- Monochrome Conversion (Schwarz-Weiß-Konvertierung) –
ZUSAMMENFASSUNG

• Diffusion/Halftoning (Diffusion/Halbtonrasterung): Verwen dung bei Fotos.

Durch den Bildinhalt ist jeweils vorge geb en , ob sich di e Fe hl erdiffusion oder die
Halbtonrasterung am besten eignet. In der Mehrheit der Fälle werden mit der
Diffusion bessere Ergebnisse erzielt.

• Barcode: Verwendung bei Text, Barcodes, Linienzeichnungen und einfachen

Grafiken.

• Text Mode (Textmodus): Verwendung bei schwarzem kantengeglättetem Text.

- Printing Mode (Druckmodus): Legt den erforderlichen Drucktyp fest:

• Print (Drucken).

• Encode Only (Nur codieren): Verwenden Sie diesen Modus, wenn lediglich die

Magnetstreifencodierung gewünscht wird; es erfolgt kein Druck.

- Copies (Exemplare): Legt die Anzahl der zu druckenden Karten fest.

- Auto detect start of image for half panel ribbons (Automatische Erkennung des
Bildanfangs bei Half-Panel-Bändern): Nur aktiviert, wenn ein Half-Panel-Band ins­talliert ist. Erkennt die Kante des zu druckenden Farbbilds automatisch. Informatio­nen zum manuellen Festlegen der Kantenposition finden Sie in Anhang D.

• Single Feed options (Optionen für Einzeleinzug; Informationen zum Einzelkarteneinzug

finden Sie in Anhang E):

- Card feeder (Karteneingabefach): Der Drucker versucht, eine Karte aus dem Karten­eingabefach zu ziehen. Wenn das Karteneingabefach leer ist, gibt der Drucker die
Fehlermeldung

OUT OF CARDS (Keine Karten) aus.

- Single feeder slot (Einzelkarteneinzug): Bei jedem Druckauftrag wird vom Drucker
die Meldung

INSERT CARD (Karte einführen) generiert. Die Karten im Karten-

eingabefach werden nicht verwendet.

- Auto feed (Automatischer Einzug): Der Drucker versucht zuerst, Karten aus dem
Karteneingabefach einzuziehen. Wenn das Karteneingabefach leer ist, generiert der
Drucker die Meldung

CARDS

(Keine Karten) wird nicht generiert.

INSERT CARD (Karte einführen). Die Fehlermeldung OUT OF

• Ribbon info and options (Farbbandinformationen und -optionen):

- Ribbon type (Farbbandtyp): Zeigt den Typ des im Drucker installierten Farbbands

an. Mehrfarbige Farbbänder (YMCKO) werden automatisch erkannt und angezeigt.
Einfarbige Farbbänder (schwarz oder weiß) müssen im Dropdownmenü ausgewählt
werden. Beachten sie, dass bei einfarbigen Farbbändern die Auswahl des Typs sehr
wichtig ist: Wenn ein einfarbiges weißes Farbband installiert ist, wird bei Auswahl
des schwarzen Farbbandtyps keine akzeptable Druckqualität erzielt.

- Ribbon combination (Farbbandkombination): Richtet sich nach dem Typ des
Farbbands, z. B.

YMCKOK

• Vorderseite YMCKO, Rückseite K.

• Vorderseite YMC, Rückseite KO.

• Vorderseite YMCKO, Rückseite YMCKO.

Abhängig vom Druckermodell und der ausgewählten Farbbandkombination sind
die Schaltflächen Black Panel Options (Optionen für den Schwarzabschnitt) und
Overlay Varnish Options (Optionen für Overlay-Beschichtung) aktiviert (siehe

Seite 55 bzw. Seite 61).

54 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Schwarzabschnitt (K-Abschnitt)

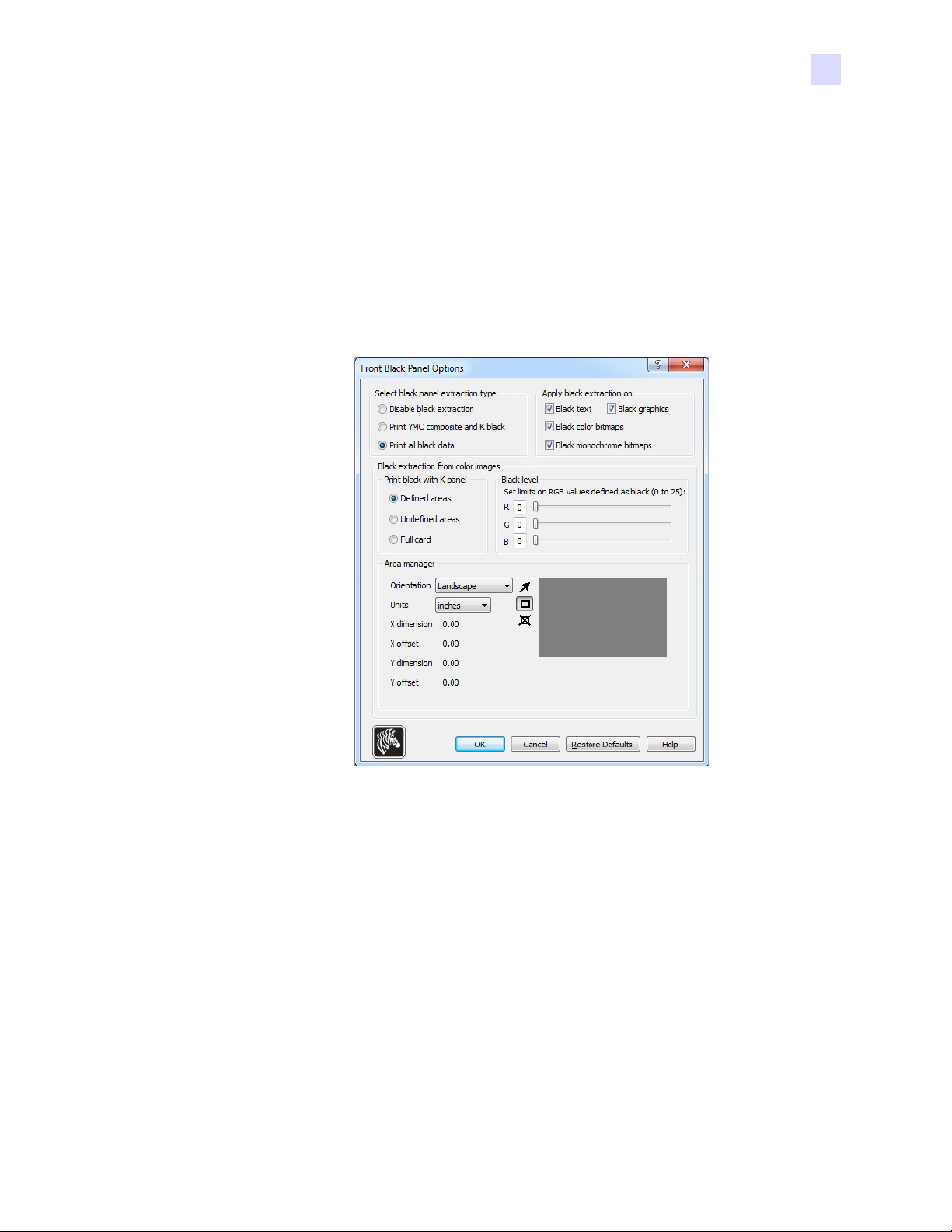

Black Panel Options (Optionen für Schwarzabschnitt)

In diesem Popup-Fenster können Sie den Schwarzabschnitt (K-Abschnitt) verwalten und kon­figurieren, wenn der K-Abschnitt für die ausgewählte Farbbandkombination auf derselben
Seite wie der Y-, M- und C-Abschnitt angezeigt wird (z. B. YMCKO auf der Vorderseite).

Wählen Sie eine Farbbandkombination (Ribbon Combination), bei der sich YMC- und
K-Abschnitt auf derselben Seite befinden. Die Schalt flächen Front K Extraction… (K-Auszug
Vorderseite) und/ oder Back K Extraction... (K-Auszug Rückseite) werden aktiviert.

In der Abbildung unten sind die Einstellungen für die Kartenvorderseite angezeigt. Sie sind
mit den Einstellungen für die Kartenrückseite identisch.

Druckeinstellungen

Um festzulegen, wie der Drucker die schwarzen Bereiche von Farbbildern druckt, müssen
mehrere Optionen ausgewählt werden:

• Select black panel extraction type (Auswahl des Schwarzauszugtyps):

- Mit der Option Disable black extraction (Schwarzauszug deaktivieren) wird für
keinen Teil des Bilds der K-Abschnitt verwendet. Alle schwarzen Bilder werden als
Zusammendruck von YMC gedruckt.

- Mit der Option Print YMC composite and K black (Zusammengesetztes YMC­Schwarz und K-Schwarz drucken) werden zum Drucken der als schwarz identifizier­ten Bildbereiche sowohl der K-Abschnitt als auch die Y-, M- und C-Ab schnitte ver­wendet. Dies ergibt ein dunkles, schwarzes Bild, das jedoch anstatt der für Barcodes
typischerweise gewünschten scharfen Ränder geglättete Ränder aufweist (aufgrund
der YMC-Farben unter der K-Farbe).

- Mit Print all black data (Alle schwarzen Daten drucken) wird zum Drucken der
Bereiche des Bilds, die als schwarz identifiziert werden, nur der K-Abschnitt verwen­det. Beachten Sie, dass den als schwarz identifizierten Bereichen Schwellenwerte
zugrunde liegen, die im Schwarzauszugsbereich für die Schwarza bstufung vor g enom­men wurden (siehe Seite 57).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 55

4: Druckereinstellungen und -anpassungen

Zebra

Technologies

Druckeinstellungen

• Apply black extraction on (Schwarzauszug anwenden auf):
Option 1. Mit der Option Black text (Schwarzer Text) wird der Schwarzauszug auf

Bereiche des Bilds angewendet, die als Text identifiziert werden, z. B.
Firmenname und Adresse.

Option 2. Black graphics (Schwarze Grafik) verwendet Schwarzauszug für Bild-

bereiche, die als einfache Grafikelemente erkannt werden, z. B. Linien,
Kreise, Rechtecke, Füllflächen usw.

Option 3. Mit der Option Black color bitmaps (Schwarze Bitmaps) wird der Schwarz-

auszug auf Bildbereiche angewendet, die als einfarbige Bitmap-Daten in ei nem
Farb-Bitmap-Bild erkannt werden.

Option 4. Mit der Option Black monochrome bitmaps (Einfarbig schwarze Bitmaps)

wird der Schwarzauszug auf Bildbereiche angewendet, die als einfarbige Daten
in Bitmaps identifiziert werden, z. B. Logos.

56 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

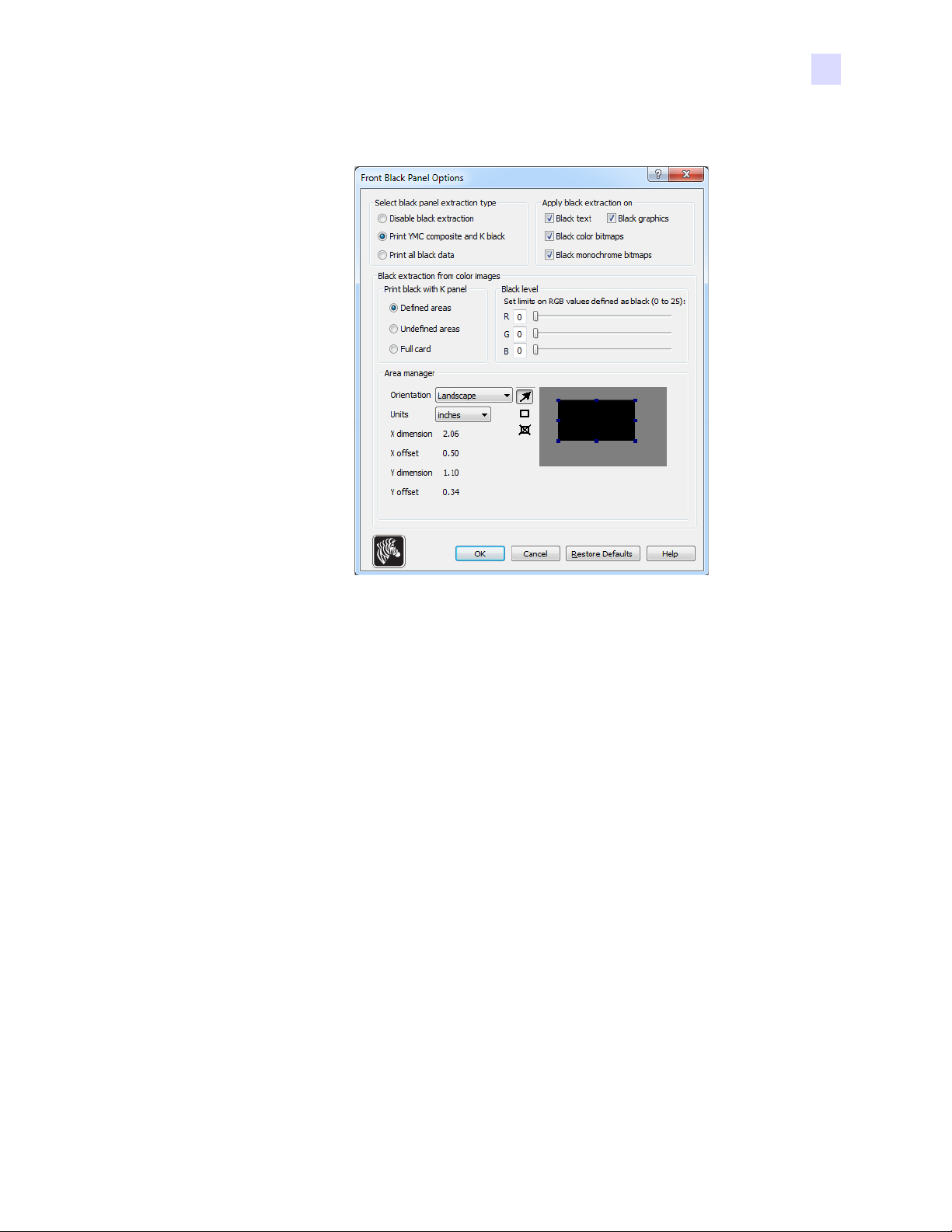

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

• Black extraction from color images (Schwarzauszug aus Farbbildern):

- Print black with K panel (Schwarz drucken mit K-Abschnitt):

• Mit der Option Defined Areas (Definierte Bereiche) wird der Schwarzauszug auf
Bildbereiche innerhalb der unter Area Manager (Bereichs-Manager) angegebe­nen Bereiche angewendet.

• Mit der Option Undefined Areas (Nicht definierte Bereiche) wird der Schwarz-
auszug auf Bildbereiche außerhalb der unter Area Manager (Bereichs-Manager)
angegebenen Bereiche angewendet.

• Mit Full card (Gesamte Karte) wird der Schwarzauszug auf den gesamten Bild­bereich angewendet.

- Black level (Schwarzabstufung): Jeder Punkt eines gedruckten Bilds verfügt über

einen RGB-Farbwert, der zwischen 0, 0, 0 (reines Schwarz) und 255, 255, 255
(reines Weiß) liegt. Die Einstellung zur Schwarzabstufung erlaubt es dem Benutzer,
den Schwellenwert für jeden beliebigen als Schwarz zu behandelnden Punkt fest­zulegen. Die maximale Einstellung lautet R25, G25, B25.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 57

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

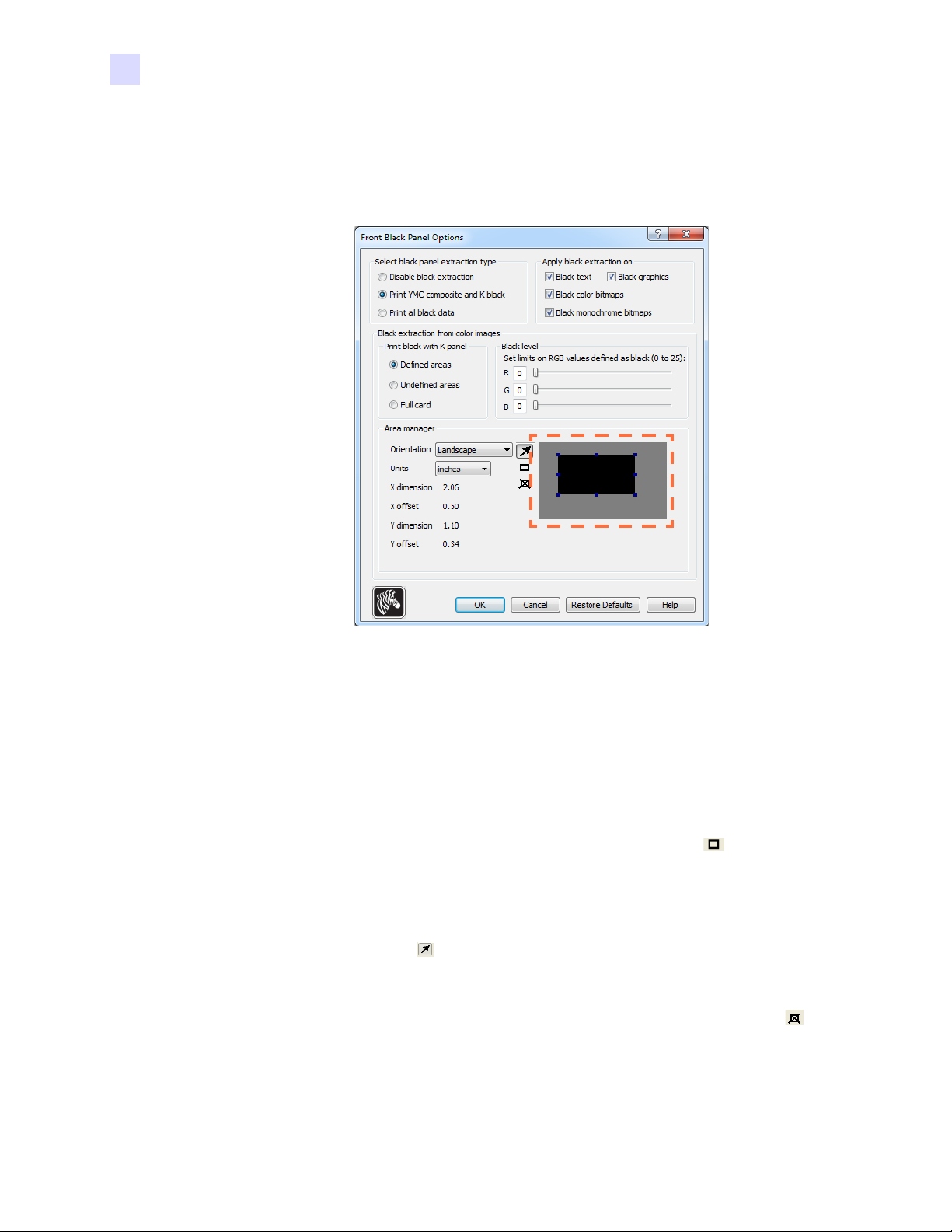

• Area Manager (Bereichs-Manager): Diese Funktion ist aktiviert, wenn das Optionsfeld
Defined areas (Definierte Bereiche; d. h. Ausschnitt innerhalb des Bereichs) od er das

Optionsfeld Undefined areas (Nicht definierte Bereiche; d. h. Ausschnitt außerhalb des
Bereichs) ausgewählt ist.

• Orientation (Ausrichtung): Unter Orientation (Ausrichtung) kann als Ausrich­tung des Bilds entweder Portrait (Hochformat) oder Landscape (Querformat)
ausgewählt werden.

• Units (Einheiten): Die Auswahl unter Units (Einheiten) legt als Maßeinheit
entweder Zoll (inches) oder Millimeter (mm) fest. In der X-Abmessung (X
dimension), im X-Versatz (X offset), der Y-Abmessung (Y dimension)
und im Y-Versatz (Y offset) werden diese Maßeinheiten übernommen.

So erstellen Sie einen Bereich: Wählen Sie das Rechtecksymbol aus, und klicken
Sie auf einen Bildbereich, um die erste Ecke des Bereichs festzulegen. Ziehen Sie den
Mauszeiger, bis d er Bereich die gewü nschte Größe un d Form hat, und lassen Sie dann
die Maustaste los. Beachten Sie, dass mehrere Bereiche definiert werden können.

So wählen Sie einen Bereich aus, verschieben ihn oder ändern seine Größe: Wählen
Sie das Pfeilsymbol aus, und klicken Sie zum Auswählen auf einen Bereich.
Ziehen Sie ihn, um ihn zu verschieben, oder ziehen Sie an den Rändern, um die Größe
zu verändern.

So löschen Sie einen Bereich: Wählen Sie das Rechtecksymbol mit dem „X“ aus,
und klicken Sie dann auf den Bereich, der gelöscht werden soll.

58 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Überblick über das Drucken schwarzer Abschnitte

In diesem Kapitel wird die Handhabung von Schwarz-Daten beschrieben, die auf der Register­karte „Black Panel (K)“ angegeben sind. Diese gilt nur für Kartenflächen, auf die sowohl in
Farbe (YMC) als auch in Schwarz (K) gedruckt werden soll.

Druckeinstellungen

Gründe und Verfahren für den Schwarzauszug

Um beim Druckvorgang Schwarz wiederzugeben, werden gleiche Anteile der Farben Y, M
und C (Farbbandbereiche) in maximaler Intensität verwendet. Dabei entsteht ein fast schwar­zes Bild.

• Dieses „zusammengesetzte“ Bild ist jedoch dunkelgrau und nicht maschinenlesbar. Ein
scheinbar schwarzer Barcode, der mit den Farben Y, M und C gedruckt wurde, ist daher
z. B. für die meisten Barcode-Lesegeräte ni cht lesbar und kein Echtschwarz.

• Ein Lösungsweg für dieses Problem ist der Schwarzauszug. Dabei werden derselbe Text,
Grafiken oder Barcodes mithilfe des Schwarzabschnitts (K) auf den vorhandenen YMC­Barcode gedruckt. (Sie können auch wählen, dass nur mit K gedruckt wird und damit
YMC in diesem Bereich nicht angewandt wird.)

Abhängig von der Anwendung, mit der das Karten-Layouts gestaltet wurde, werden verschie­dene Elemente des Kartenbilds dem Druckertreiber unterschiedlich übermittelt. Der Drucker­treiber muss vier verschiedene Arten von grundlegenden Elemente n erkennen:

1. Schwarzer Text

2. Schwarze (monochrome) Grafiken wie Linien, Kreise, Rechtecke und Füllfläch en

3. Schwarz in Farb-Bitmap-Bildern

4. Schwarze Monochrom-Bitmap-Bi lder

Diese Elemente werden nicht immer wie erwartet an den Treiber ge sendet. Zum Beispiel kann
ein Barcode als schwarzer Text, als eine Serie von schwarzen Füllflächen oder als schwarze
einfarbige Bitmap gesendet werden. Die Ergebnisse unterscheiden sich je nach der Anwen­dung, die für die Erstellung des Karten-Designs verwendet wurde. Ein weiterer Faktor, der
ebenfalls von der ursprünglichen Design-Anwendung abhängt, ist die Reihenfolge (bzw. der
Vorrang) der einzelnen Elementtypen in dem Fall, dass sich ein Element oder mehrere Ele­mente überlappen.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 59

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

Wenn für den Drucker festgelegt wurde, dass YMC und K auf derselben Seite gedruckt
werden sollen, können Texte, Linien und Pixel, Füllflächen und monochrome Bitmaps, sofern
sie von der Anwendung als Schwarz zugewiesen wurden (und nur dann), an den K-Abschnitt
gesendet werden. Dazu muss der fragliche Grafiktyp auf der Registerkarte „Black Panel (K)“
ausgewählt werden. Für Texte, Linien und Pixel, Füllflächen und monochrome Bitmaps
bedeutet die Zuweisung „Schwarz“ (0, 0, 0). Fast-Schwarz ist ungültig.

Der Abschnitt zur Elementauswahl auf der Registerka rte Black Panel (K) (Schwarzabschnitt)
ist unkompliziert – weisen Sie einfach einen oder alle der vier Grafiktypen zu, die in K
gedruckt werden sollen, und zwar entweder nur K oder K über YMC.

Der Vorgang des Schwarzauszugs unterscheidet sich davon erheblich. Dieser ist nur für den
vierten Grafiktyp möglich – das Farb-Bitmap-Bild. Um den Schwarzauszug durchzuführen,
erstellt der Treiber ein K-Bild, indem schwarze Merkmale (Pixel) in der Farb-Bitmap gesucht
werden, d. h. Bereiche, in denen alle drei YMC-Werte mit maximaler oder fast maximaler
Intensität vorliegen. Jedem dieser echt schwarz en oder fast schwarzen Bereic he entspricht eine
Ansammlung von schwarzen Pixeln im abgeleitetem Bild, die mit dem K-Abschn itt (schwarz)
nach Ihrer Wahl entweder über dem YMC-Bild gedruckt wird oder dieses vollständig ersetzt.

Es können Probleme auftreten, wenn K aus einem Kartenbild extrahiert wird, in dem die
schwarzen Cluster überbetont sind, z. B. bei dunklem Haar in einem Porträtfoto oder vor
einem Landschaftshintergrund. K-Überdruck in solchen Bereichen kann zu unbefriedigenden
Ergebnissen führen. Um dieses Problem zu lösen, legen Sie Ausschlussbereiche fest, in denen
kein Auszug durchgeführt wird. Auf jeder Kartenseite können sechs Bereiche dieser Art unab­hängig festgelegt werden. Standardmäßig sind alle Bereiche auf Null gesetzt (Versatz 0,0 und
Größe Null).

Sie können wählen, ob der Schwarzauszug innerhal b oder außerhalb der festgelegt en Bereiche
durchgeführt werden soll (siehe Print black with K panel (Schwarz drucken mit K-Abschnitt):
auf Seite 57).

60 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Optionen für Overlay-Beschichtung

Im Optionsfenster für die Overlay-Beschichtung können Sie die Verwendung des Overlays
verwalten und konfigurieren, wenn für die ausgewä hlte Farbbandkombination der O-A bschnitt
angezeigt wird (z. B. YMCKO).

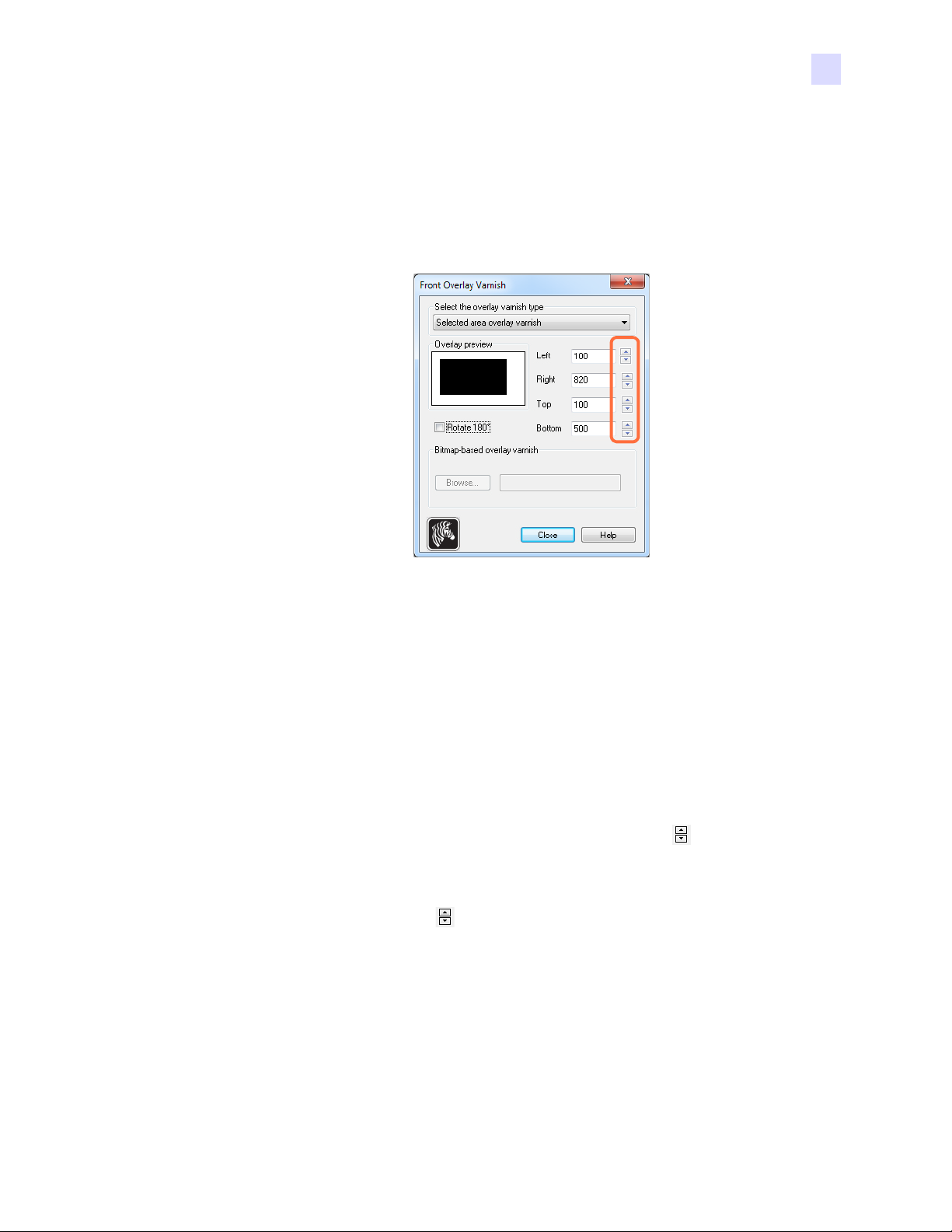

In der Abbildung unten sind die Einstellungen für die Kartenvorderseite angezeigt. Sie sind
mit den Einstellungen für die Kartenrückseite identisch.

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

Select the overlay varnish type (Typ der Overlay-Beschichtung auswähl en): Auswahl einer
Option zum Aufbringen der Overlay-Folienschicht auf einer Karte. In der Standardeinstellung
wird die gesamte Kartenseite mit Folie versehen.

Es gibt verschiedene Optionen für den Folienauftrag. Für jede Auswahlmöglichkeit steht
eine Vorschau zur Verfügung.

- Full overlay varnish (Vollständiger Folienauftrag): Auf die gesamte Kartenseite wird

Folie aufgetragen.

- No overlay (Kein Auftrag): Es wird keine Folie aufgetragen.

- Selected area overlay varnish (Overlay-Beschichtung für ausgewählten Bereich):

Die Folienschicht wird nur innerhalb des vom Benutzer festgel egten Bere ichs auf­gebracht. Wenn diese Option ausgewählt wurde, positionieren Sie die linke, rechte,
obere und untere Overlay-Kante mithilfe der Schaltflächen (oben eingekreist).

- Selected area blank (Ausgewählter Bereich frei): Die Folienschicht wird nur außer-

halb des vom Benutzer festgelegten Bereichs aufgebracht. Wenn diese Option ausge­wählt wurde, positionieren Sie die linke, rechte, obere und untere Overlay-Kante mit­hilfe der Schaltflächen (oben eingekreist).

- Bitmap-based overlay varnish (Bitmap-basierter Foliendruck): Bringt im Folienbe-

reich eine vom Benutzer definierte Bitmap (Dateierweiterung .BMP) auf. Wenn diese
Option ausgewählt wurde, klicken Sie auf Browse (Durchsuchen). Wählen Sie im
entsprechenden Fenster die gewünschte Monochrom-Bitmap (1 bpp) aus, und klicken
Sie auf Open (Öffnen).

- Smartcard ISO: Bringt im Bereich der standardmäßigen ISO-Smartcard-Kontakte

keine Folie auf.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 61

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

- Smartcard AFNOR: Bringt im Bereich der standardmäßigen AFNOR-Smartcard-

Kontakte keine Folie auf. AFNOR ist die Abkürzung für „Agence Française de
Normalisation“, die offizielle französische Normungsorganisation.

- Magnetic Stripe (Magnetstreifen): Bringt im Standardbereich des ISO-Magnet-

streifens keine Folie auf.

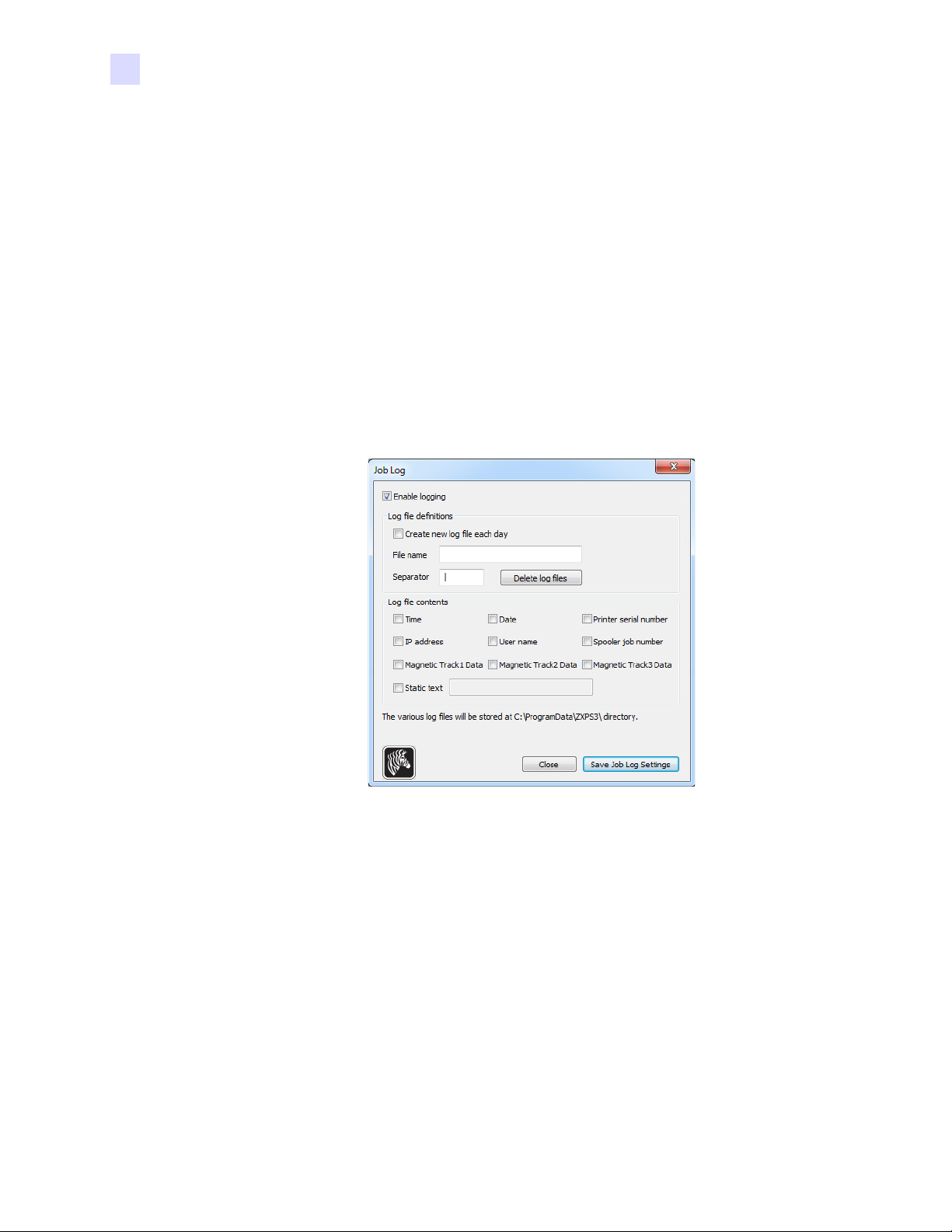

Job Log (Job-Protokoll)

Das „Job Log“ ist ein Dienstprogramm, mit dem auf dem Hostcomputer des Druckers eine
Datenbank der Kartentransaktionen erstellt wird. Job Log zeichnet die Date n, die auf dem
Magnetstreifen der Karte codiert werden, zusammen mit dem Datum, der Uhrzeit und der
Seriennummer des Druckers auf.

Der Datensatz kann jederzeit in ein zentrales Archiv geladen werden und ermöglicht somit
dem Sicherheitspersonal, die Karte durch Abgleich mit den manipulationssicheren Original-
daten auf ihre Echtheit zu prüfen.

• Enable logging (Protokollierung aktivieren): Wenn dieses Kontrollkästchen aktiviert ist,
ist die Protokollfunktion aktiviert.

• Log File Definition (Protokolldatei-Definition): Wählen Sie eine der folgenden Optionen:

- Wenn das Kontrollkästchen Create new log file each day (Je den Tag neue Protokoll-

datei erstellen) deaktiviert ist, werden die Daten in einer Protokolldatei Ihrer Wahl
gespeichert (Eingabe unter File name [Dateiname]).

- Wenn das Kontrollkästchen aktiviert ist, werden die Daten in der Protokolldatei
ZXPLog mit dem aktuellen Datum gespeichert, z. B. ZXPLog_2011_8_17.

- Zusätzlich zum Dateinamen können Sie bei Bedarf ein spezielles Feldtrennzeichen
eingeben. Das Standard-Feldtrennzeichen ist „|“.

62 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

• Log File Contents (Inhalt der Protokolldatei): In diesem Bereich werden die Dat en ausge-

wählt, die in der oben angegebenen Datei protokolliert werden sollen. Die Daten werden
in der Reihenfolge protokolliert, in der sie im Fenster angezeigt werden. Die einzelnen
Felder werden mit dem unter Separator (Trennzeichen) im Bereich Logfile Defini tion
(Protokolldatei-Definition) angegebenen Zeic hen getren nt .

Mögliche Auswahloptionen für den Inhalt der Protokolldatei sind:

- Time (Zeit): Protokolliert den Zeitpunkt, zu dem die Kar te an den Drucker gesendet
wurde, im Format HH:MM:SS. Der Tag wird dabei in 24 Stunden aufgeteilt, d. h.
13:00:00 = 1.00 Uhr nachmittags und 05:00:00 = 5.00 Uhr morgens.

- Date (Datum): Protokolliert das Datum, an dem die Karte an den Drucker gesendet
wurde, im Format

MM/TT/JJJJ.

- Printer serial number (Druckerseriennummer): Protokolliert die Seriennummer des
Druckers, mit dem die Karte gedruckt wurde.

- IP address (IP-Adresse): Protokolliert die IP-Adresse des Computers, von dem die
Karte an den Drucker gesendet wurde.

- User name (Benutzername): Protokolliert den Benutzernamen der Person, die den
Kartendruckauftrag sendet.

- Spooler job number (Spooler-Jobnummer): Protokolliert die Nummer, die dem
Kartendruckauftrag im Windows-Druckspooler zugewiesen wurde.

- Magnetic Track 1, 2, 3 Data (Daten der Magnetstreifenspuren 1, 2, 3): Protokolliert
die an den Drucker gesendeten Daten, die auf dem Magnetstreifen der Karte codiert
werden sollen.

- Static text (Statischer Text): Fügt dem Protokoll den im Feld rechts angegebenen Text
hinzu (max. 16 Zeichen).

Hinweis • Der Speicherort der Protokolldateien ist abhängig vom Betriebssystem, z. B. unter

Windows 7 im Verz eic hn is C:\ProgramData\ZXPS3\.

Über die Schaltfläche Delete log files (Protokolldateien löschen) werden die Protokolldateien
gelöscht.

Über die Schaltfläche Save Job Log Settings (Job-Protokolleinstellungen speichern) werden
die Job-Protokolleinstellungen gespeichert.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 63

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

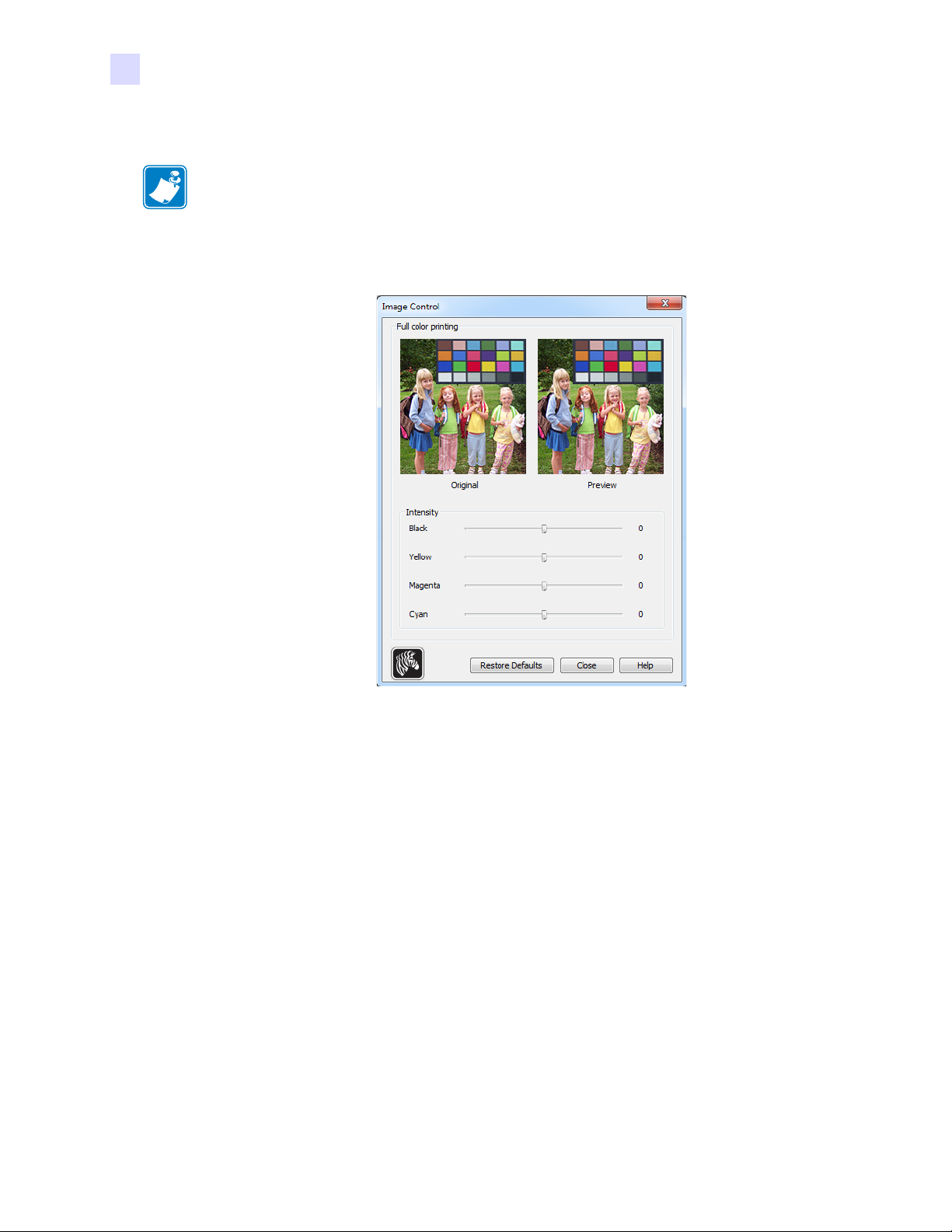

Image Control (Bildsteuerung)

Hinweis • Mitunter sehen die Farben im Ausdruck anders aus als auf dem Bildschirm.

Die folgenden Optionen dienen zur Optimierung Ihres Druckergebnisses.

Ermöglicht das Anpassen der Bildfarben; diese Anpassungen gelten für die gesamte
Karte, nicht nur für das Foto.

- Intensity (Intensität): Erhöht oder verringert die Bildintensität durch Verschieben der
Schieberegler für Schwarz, Gelb, Magenta und Cyan nach links bzw. rechts. Dadurch
wird die Helligkeit oder Dunkelheit des Bildes insgesamt verändert. Wenn Sie den
Schieberegler nach rechts schieben (0 bis 100), wird die Intensität verstärkt; durch
Schieben nach links (0 bis -100) wird sie verringert. Beachten Sie, dass durch Ver­ringern der Intensität Falten im Farbband verhindert werden können.

Um die Standardeinstellungen des Treibers wiederherzustellen, klicken Sie auf Restore
Defaults (Standardeinstellungen wiederherstellen).

64 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

4: Druckereinstellungen und -anpassungen

Registerkarte „Encoding“ (Codierung)

Die Registerkarte Encoding (Codierung) dient der Festlegung verschiedener Parameter
des Magnetstreifencodierers. Wenn der Drucker nicht über eine Option zur Magnetstreifen­codierung verfügt, ist diese Funktion nicht aktiviert.

Druckeinstellungen

• Enable macro proc essing (Makroverarbeitung ak tivieren): Mit dieser Option können die

Codierungspräambel und weitere Parameter für den Magnetstreifencodierer festgelegt
werden.

- Start of Data (Datenanfang): Anfang der Datenzeichenfolge für den Codierer. Bitte
beachten Sie, dass direkt hinter dem Zeichen des Datenanfangs eine einstellige Zahl
stehen muss, die für die gewünschte Spur steht, in die die Daten geschrieben werden
sollen. Sie können hierzu die standardmäßigen Windows-Schriftarten nutzen.

- End of Data (Datenende): Ende der Datenzeichenfolge für den Codierer.

• Advanced Settings (Erweiterte Einstellungen): Klicken Sie auf die Schaltfläche
Advanced Settings, um weitere Codierungsoptionen aufzurufen (siehe Erweiterte

Einstellungen auf Seite 67).

• HiCo/LoCo: Hier wählen Sie den zu verwendenden Koerzitivitätstyp der Magnet­streifenkarten aus.

• Encoder Position (Codiererposition): Hier wählen Sie die Position des Codierers aus:
Normal.

• Encoder Type (Codierertyp): Wählen Sie den Typ des Codierers aus: ISO/JIS.
Beachten Sie, dass JIS nicht implementiert ist.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 65

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

• Direct Encoding (Direkte Codierung): Zum Schreiben von Daten und Lesen von
codierten Daten.

Spurauswahl:

- So lesen Sie codierte Daten: Klicken Sie auf die Kontrollkästchen, um die gewünsch-

ten Spuren auszuwählen. Klicken Sie auf die Schaltfläche Read (Lesen), und prüfen
Sie die gelesenen Daten.

- So schreiben Sie Daten: Klicken Sie auf die Kontrollkästchen, um die gewünschten
Spuren auszuwählen. Geben Sie die zu schreibenden Daten ein, und klicken Sie auf
die Schaltfläche Encode (Codieren).

- So werfen Sie die Karte aus: Klicken Sie auf die Schaltfläche Eject Card
(Karte auswerfen), um die Karte auszuwerfen.

Um die Einstellungen auf ihre ursprünglichen Werte zurückzusetzten, klicken Sie auf
Restore Defaults (Standardeinstellungen wiederherstellen).

66 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Erweiterte Einstellungen

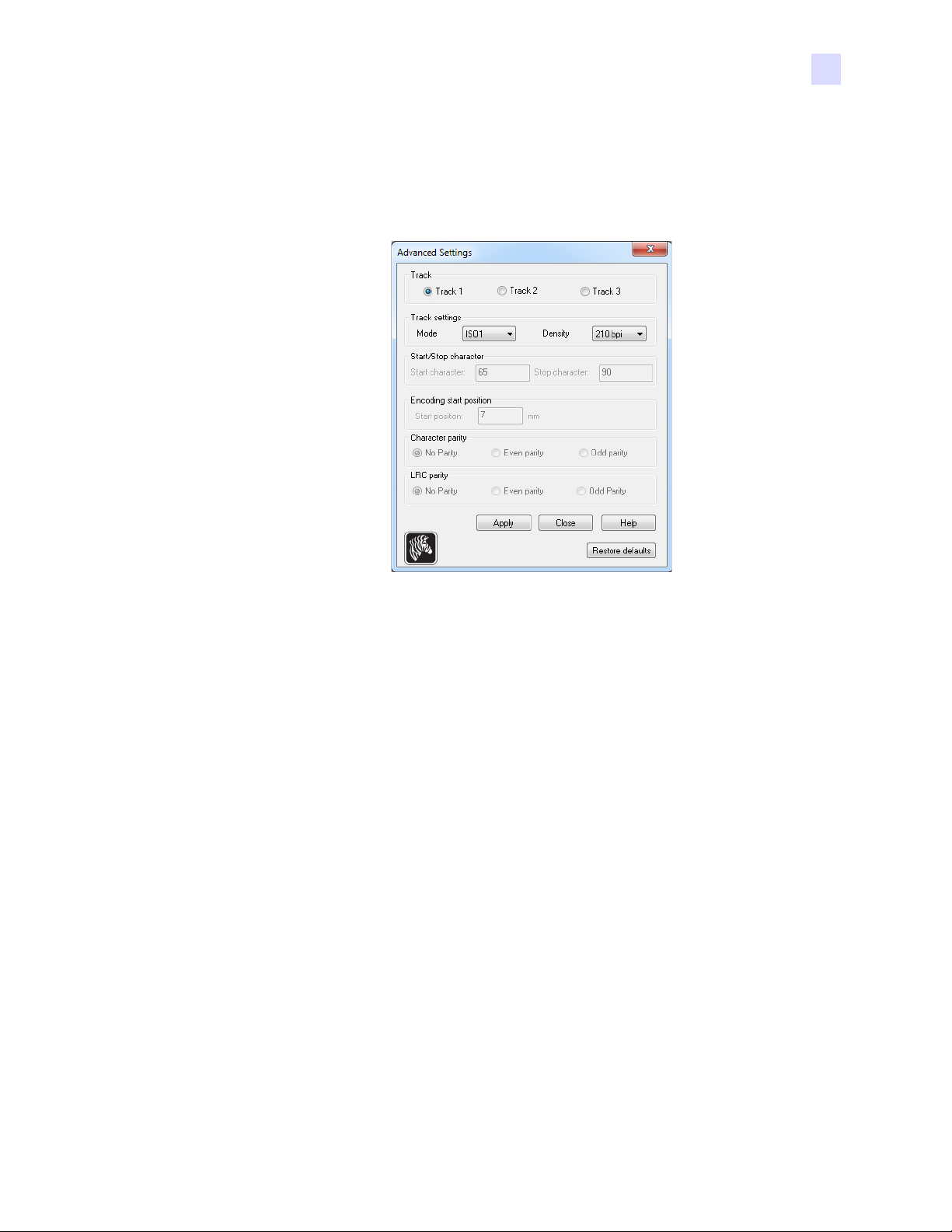

Unter Advanced Settings (Erweiterte Einstellungen) finden Sie erweiterte Konfigurations­möglichkeiten und Werkzeuge zur Verwaltung des Magnetstreifencodierers. Diese Option
wird vor allem für die Nicht-ISO-Codierung verwendet .

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

• Track (Spur): Wählen Sie die zu konfigurierende Spur aus.

• Track Settings (Spureinstellungen):

- Mode (Modus): Wählen Sie ISO1, ISO2, ISO3, 3 Bit, 4 Bit, 5 Bit, 6 Bit oder 7 Bit aus.

- Density (Dichte): Wählen Sie 75 BPI oder 210 BPI für die Spuren aus.

• Start/Stop Character (Anfangs-/Endzeichen; nur für Nicht-ISO-Codierung): Geben Sie

einen ASCII-Wert als Anfangs- und Endzeichen ein.

• Encoding Start Position (Codierungsstartposition; nur für Nicht-ISO-Codierung): Geben

Sie die Codierungsstartposition in mm ein.

• Character Parity (Zeichenparität; nur für Nicht-ISO-Codierung): Wählen Sie die Zei-

chenparität, mit der Sie arbeiten möchten (keine Parität, gerade Parität, ungerade Parität).

• LRC Parity (LRC-Parität; nur für Nicht-ISO-Codierung): Wählen Sie die LRC-Parität,

mit der Sie arbeiten möchten (keine Parität, gerade Parität, ungerade Parität).

Um die Einstellungen auf ihre ursprünglichen Werte zurückzusetzten, klicken Sie auf
Restore Defaults.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 67

4: Druckereinstellungen und -anpassungen

Druckeinstellungen

Registerkarte „About“ (Info)

Auf dieser Registerkarte finden Sie Angaben zum Druckermodell und der Treiberversion
sowie Informationen zum Copyright von Zebra Technologies Corporation.

68 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Reinigen des Systems

Achtung • WAHREN SIE IHRE GARANTIEANSPRÜCHE!

Die empfohlenen Wartungsprozeduren müssen ausgeführt werden, damit die Werk­garantie erhalten bleibt. Reinigungsmaßnahmen am ZXP Series 3-Kartendrucker,
die über die in diesem Handbuch beschriebenen hinausgehen, dür fen nur durch von
Zebra autorisiertes technisches Personal ausgeführt werden.

5

Reinigung

Unter KEINEN Umständen dürfen Sie ein Teil oder Kabel im Inneren des Druckers
lösen, festziehen, justieren oder biegen.

Unter KEINEN Umständen dürfen Sie Partikel innerhalb des Druckers mithilfe von
Druckluft entfernen.

Zeitpunkt der Reinigung

Reinigen Sie den Drucker, wenn folgende Bedingungen gegeb e n sin d:

• Die Druckqualität hat sich verschlechtert.

• Die LCD-Anzeige gibt die Meldung CLEAN PRINTER (Drucker reinigen) aus.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 69

5: Reinigung

Pfadreinigungs­karte

Reinigungskarte für
das Eingabefach

Abdeckung
des Karten­eingabe­fachs

Multifunktions­taste

LCD-Multifunkti­onsanzeigefeld

Reinigen des Systems

Vorgehensweise bei der Reinigung

Schritt 1. Schalten Sie den Hauptschalter des Druckers EIN (Position | ). Drücken Sie dann

die Multifunktionstaste, und halten Sie sie fünf Sekunden lang gedrückt.

Schritt 2. Nach der Initialisierung des Reinigungsvorgangs wird die LCD-Meldung

REMOVE RIBBON THEN CLOSE LID (Farbband entfernen, dann Abdeckung

schließen) angezeigt.

Schritt 3. Wenn Sie das Farbband entfernt und die Abdeckung geschlossen haben, wird die

Meldung EMPTY FEEDER THEN CLOSE COVER (Eingabefach leeren, dann
Abdeckung schließen) angezeigt.

Schritt 4. Wenn die Abdeckung geöffnet wird, ohne das Farbband zu entfernen, wird die

Meldung REMOVE RIBBON THEN CLOSE LID (Farbband entfernen, dann
Abdeckung schließen) weiterhin angezeigt.

Schritt 5. Sobald das Farbband entfernt und die Abdeckung geschlossen wurde, werden im

Drucker befindliche Karten von der Firmware ausgeworfen. Die Meldung

EJECTING CARD (Karte wird ausgeworfen) wird angezeigt.

Schritt 6. Im LCD-Anzeigefeld wird die Meldung FEED LONG CLEANING CARD

(Lange Reinigungskarte einführen) a ngezeigt. Wenn eine Reinigungskarte erkannt
wird, ziehen die Walzen die Karte in den Drucker ein.

Schritt 7. Nach abgeschlossenem Reinigungsvorgang wird die Reinigungskarte aus dem

Drucker ausgeworfen. Wenn der Kartensensor immer noch das Vorhandensein
einer Reinigungskarte erkennt, erscheint die Meldung REMOVE LONG

CLEANING CARD (Lange Reinigungskarte entfernen).

Schritt 8. Sobald die lange Reinigungskarte nicht mehr vom Kartenausgabesensor erkannt

wird, erscheint die Meldung INSERT FEEDER CLEANING CARD (Eingabe-
fach-Reinigungskarte einsetzen). Öffnen Sie die Abdeckung des Eingabefachs,

Schritt 9.

Schritt 10. W enn di e Reinigun g des Karteneing abefachs abg eschlossen ist , wird die Meld ung

und legen Sie die Eingabefach-Reinigungskarte ein.
W enn die Eingabefach-Reinigungskarte vom Eingabe-Kartensensor erkannt wird,

erscheint die Meldung CLOSE FEEDER COVER (Eingabefach-Abdeckung schließen).

REMOVE FEEDER CLEANING CARD (Eingabefach-Reinigungskarte entfer­nen) angezeigt.

Schritt 11. Nach dem Entfernen der Karte wird die Meldung READY (Bereit) angezeigt. Sie

können jetzt das Farbband und die Karten wieder einlegen und mit dem Drucken
fortfahren.

70 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Reinigen des Druckkopfs

Normalerweise reicht eine Reinigung des Druckers mithilfe der Reinig ungskarten aus. Wenn
jedoch weiterhin Unregelmäßigkeiten auftreten, können Sie durch eine separate Druckkopf­reinigung mit Reinigungstupfern auch hartnäckigere Ablagerungen entfernen. Verwenden Sie
dabei nur saugfähige Tupfer.

Achtung • Versuchen Sie niemals, Ablagerungen mit scharfen Gegenständen vom
Druckkopf zu entfernen. Dies kann den Druckkopf dauerhaft beschädigen.

Schritt 1. Schalten Sie den Netzschalter des Druckers AUS (Position O).
Schritt 2. Drücken Sie auf den Entriegelungsknopf, und öffnen Sie die Druckerabdeckung

vollständig, um den Druckkopf freizulegen, der im Inneren der Abdeckung ange­bracht ist.

5: Reinigung

Reinigen des Druckkopfs

Schritt 3. Reinigen Sie den Druckkopf, indem Sie einen alkoholgetränkten Tupfer über die

gesamte Fläche der Druckkopfelemente hin und her bewegen. Üben Sie dabei
keinen zu starken Druck aus.

Schritt 4. Lassen Sie den Druckkopf anschließend zwei bis drei Min uten trocknen, bevor Sie

den Hauptschalter des Druckers wieder einschalten (Position | ).

Schritt 5. Um Tupfer nachzubestellen, verwenden Sie bitte die Medienliste, die sich auf der

mit dem Drucker gelieferten CD Windows Drivers and User Documentation
(Windows-Treiber und Benutzerdokumentation) befindet.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 71

72 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Einführung

Das Ziel der Problembehebung ist es, e in Problem einem G eräteteil oder eine r Systemfunktio n
zuzuordnen, damit es möglichst genau erkannt und effektiv behoben werden kann. Normaler­weise gehört dazu die Identifizierung des Ausfallsymptoms und die Überprüfung einer oder
mehrerer Fehlerursachen.

6

Fehlerbehebung

Im Allgemeinen wird für ein Fehlersymptom mindestens ein möglicher Grund mit dazugehöri­gen Korrekturvorschlägen aufgeführt. Diese potenziellen Ursachen sollten geprüft und die
Behebungsmaßnahmen in der Reihenfolge ihrer Auflistung durchgeführt werden. Die Ursa­chen und Maßnahmen sind in Abhängigkeit von ihrer Wahrscheinlichkeit und Komplexität
aufgelistet.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 73

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

Prozeduren zur Fehlerbehebung

Warn- und Fehlermeldungen auf der LCD-Anzeige

Die folgenden Tabellen enthalten mögliche Fehlerursachen und Lösungen für die bei fehler­haftem Betrieb auftretenden Symptome. Konsultieren Sie diese Tabelle bei eingeschränktem
Betrieb oder verminderter Druckqualität.

WARNMELDUNGEN (Drucker weiterhin einsatzbereit)

Problem / Symptom Beschreibung oder Ursache Mögliche Lösung

Hinweis

CHECKING RIBBON
(Farbband wird überprüft)

CLEAN PRINTER
(Drucker reinigen)

CLOSE LID (Deckel schließen) Der Deckel ist geöffnet. Stellen Sie sicher, dass der Deckel

ENCODING ERROR
(Codierfehler)

FLASH ERROR (Flash-Fehler) Es ist ein Flash-Fehler aufgetreten. Setzen Sie den Drucker zurück, und ver-

INVALID MAGNETIC DAT A
(Ungültige Magnetstreifen­daten)

READING ERROR
(Lesefehler)

Hinweis: Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Support;
siehe Weltweiter Support auf Seite 127.

Der Drucker ermittelt den installierten
Farbbandtyp.

Es ist eine Druckerreinigung erforderlich. Siehe Reinigen des Systems auf Seite 69.

Der Kartentyp ist möglicherweise falsch. Überprüfen Sie, ob Sie den richtigen

Die magnetischen Daten sind möglicher­weise ungültig.

Es ist ein Fehler beim Lesen aufgetreten. Setzen Sie den Drucker zurück, und ver-

Keine Maßnahme erforderlich –
reine Statusmeldung.

vollständig und sicher geschlossen ist.

Magnetkartentyp verwenden (für hohe
oder niedrige Koerzitivfeldstärke).

suchen Sie erneut, die Karte zu drucken.
Prüfen Sie das Datenformat.

suchen Sie erneut, die Karte zu drucken.

74 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Prozeduren zur Fehlerbehebung

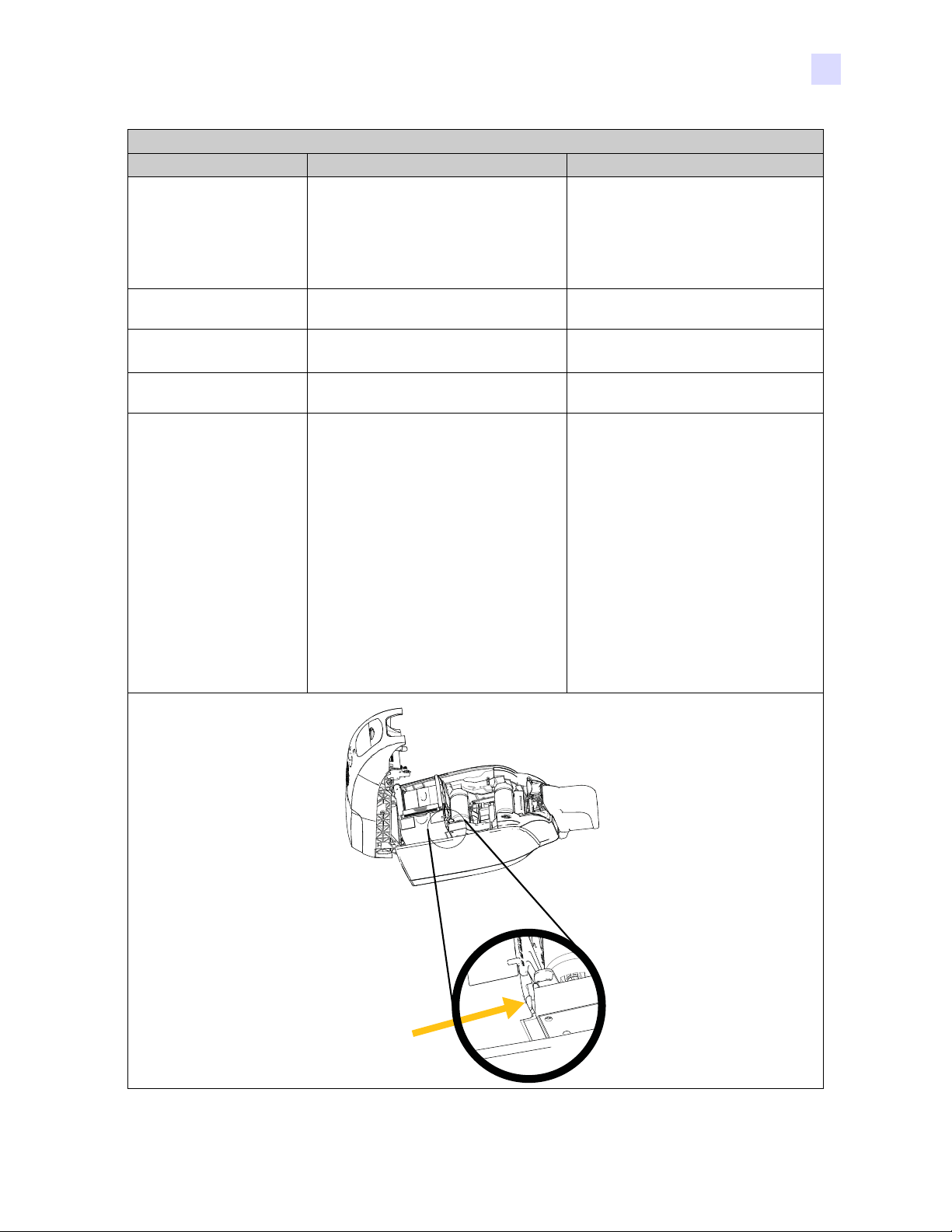

FEHLERMELDUNGEN (Drucker nicht einsatzbereit)

Problem / Symptom Beschreibung oder Ursache Mögliche Lösung
CHECK RIBBON

(Farbband überprüfen)

COMMAND ERROR
(Befehlsfehler)

COVER OPEN
(Abdeckung offen)

LID OPEN
(Deckel offen)

MECHANICAL ERROR
(Mechanischer Fehler)

Möglicherweise wird der falsche Farbband­typ verwendet. Farbbänder für P1XX
funktionieren nicht.

Das Farbband ist möglicherweise falsch
eingesetzt.

Ein Befehlsfehler ist aufgetreten. Setzen Sie den Drucker zurück, und versu-

Die Abdeckung ist geöffnet. Stellen Sie sicher , dass die Abdeckung voll-

Der Deckel ist geöffnet. Stellen Sie sicher , da ss de r Deckel vollstän-

Vergewissern Sie sich, dass Sie den richti­gen Kartentyp verwenden.

Setzten Sie das korrekte Farbband ein.

Legen Sie die Farbbandpatrone erneut ein.
Siehe Einsetzen der Farbbandpatrone
auf Seite 32.

chen Sie erneut, die Karte zu drucken.

ständig und sicher geschlossen ist.

dig und sicher geschlossen ist.
Siehe Technische Daten auf Seite 85.

6: Fehlerbehebung

Hinweis

Überprüfen Sie, ob das Farbband korrekt
eingelegt wurde.

Überprüfen Sie, ob ein Kartenstau in der
Wendevorrichtung aufgetreten ist.

Einzelheiten finden Sie unter Einsetzen der

Farbbandpatrone auf Seite 32.

Öffnen Sie die Abdeckung. Lösen Sie das
Karteneingabefach, indem Sie den Finger­hebel links neben der Kartenstärkesteue­rung drücken (siehe Pfeil). Heben Sie das
Karteneingabefach an, und entfernen Sie
eventuell vorhandene gestaute Karten aus
der W endevorrichtung. Hinweis: Sie
müssen die W endevorrichtung möglich er­weise mit der Hand drehen, um auf die
gestauten Karten zugreifen zu können.

Hinweis: Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Support;
siehe Weltweiter Support auf Seite 127.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 75

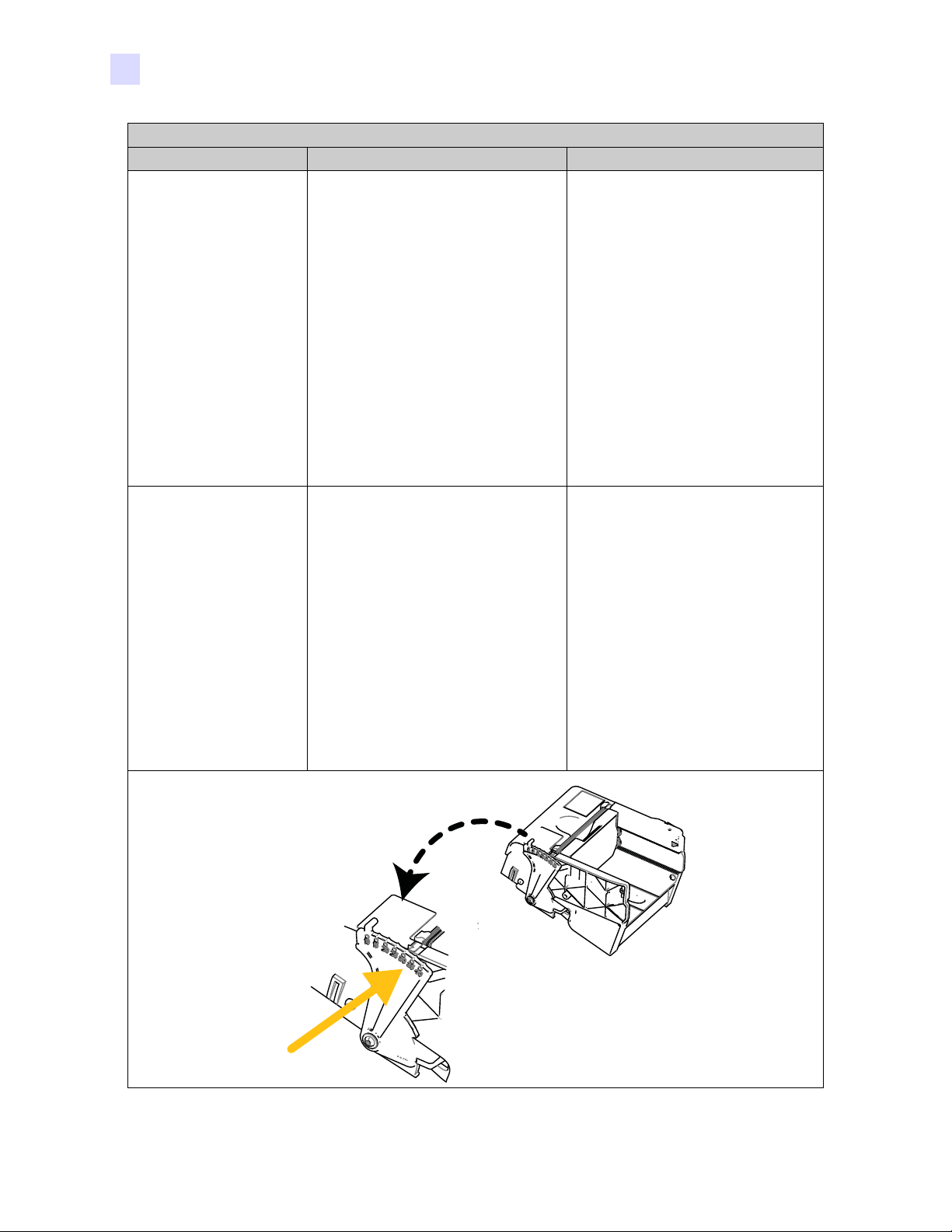

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

FEHLERMELDUNGEN (Drucker nicht einsatzbereit)

Problem / Symptom Beschreibung oder Ursache Mögliche Lösung
MECHANICAL ERROR

(Mechanischer Fehler, Forts.)

Das Karteneingabefach führt dem Einzug
zwei Karten (vollständig) zu.

Kalibrieren Sie den Karteneingabesensor
mit dem Befehl „!SAP 1“. Informationen
zur Befehlsimplementierung finden Sie
unter Tools (Werkzeuge) au fSeite 49.

Hinweis

OUT OF CARDS
(Keine Karten)

Das Karteneingabefach führt teilweise die
zweite Karte zu und blockiert dadurch die
Wendevorrichtung.

Das Karteneingabefach führt keine Karten
zu. Dies kann daran liegen, dass zwei
Karten aneinander haften oder die Vorder­kante einer Karte beschädigt ist.

Das Karteneingabefach führt keine Karten
zu. Es haften aber keine Karten aneinander,
die Karten sind nicht beschädigt und sie
wurden zuvor gefächert.

Überprüfen Sie, ob im Karteneingabefach
noch Karten vorhanden sind.

Karte wurde nicht eingeführt.

Die Kartenstärkesteuerung (siehe Pfeil)
sollte um ein oder zwei Einrastpositionen
(jeweils eine Stufe) angezogen werden.

Entfernen Sie die Karte, fächern Sie den
Kartenstapel, und legen Sie die Karten
zurück in das Karteneingabefach.

Die Kartenstärkesteuerung (siehe Pfeil)
sollte um ein oder zwei Einrastpositionen
(jeweils eine Stufe) gelockert werden.

Wenn keine Karten vorhanden sind, füllen
Sie sie nach, und drücken Sie dann für
1 Sekunde die Bedienfeldtaste. Der Druck­auftrag wird daraufhin neu gestartet.

1. Stellen Sie sicher, dass die Kartenstärke­steuerung (siehe Pfeil) für die Stärke der
verwendeten Karten eingestellt ist.

2. Fächern Sie den Kartenstapel auf, damit
keine Karten aneinander haften.

3. Nehmen Sie die erste Karte aus dem
Stapel und prüfen Sie, ob die Kanten
beschädigt sind. Sollte dies der Fall sein,
entfernen Sie diese Karte.

4. Öffnen Sie die Kartenstärkesteuerung
um eine oder zwei Einrastpositionen.

Hinweis: Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Support;
siehe Weltweiter Support auf Seite 127.

76 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Prozeduren zur Fehlerbehebung

FEHLERMELDUNGEN (Drucker nicht einsatzbereit)

Problem / Symptom Beschreibung oder Ursache Mögliche Lösung
OUT OF RIBBON

(Kein Farbband)

PARAMETERS ERROR
(Parameterfehler)

Hinweis: Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Support;
siehe Weltweiter Support auf Seite 127

Überprüfen Sie das Farbband. Möglicher­weise ist es beschädigt oder aufgebraucht.

Ein Parameterfehler ist aufgetreten. Setzen Sie den Drucker zurück, und versu-

Legen Sie eine neue Farbbandpatrone ein.
Einzelheiten finden Sie unter Einsetzen der

Farbbandpatrone auf Seite 32.

chen Sie erneut, die Karte zu drucken.

.

6: Fehlerbehebung

Hinweis

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 77

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

Probleme mit der Druckqualität

In diesem Abschnitt wird beschrieben, wie Sie Probleme mit der Druckqualität beheben
können.

Die Druckqualität ist von mehreren Faktoren abhängig. Die beiden wichtigsten Faktoren, die
die Druckqualität verbessern, sind Sauberkeit und die Beschaf fenhe it des Kartenstapels.

Befolgen Sie die unten stehende Prozedur zur Fehlerbehebung, um Probleme mit der Druck­qualität zu erkennen und zu beheben:

Kleine Flecken - - - - - - - - - - - - - - - - - - - - - - - 79
Nicht bedruckte horizontale (weiße) Linien - - - - - - - - - - 80
Blasses oder uneinheitliches Druckbild - - - - - - - - - - - - 81
Verschwommenes Druckbild - - - - - - - - - - - - - - - - - 82
Kein Druck - - - - - - - - - - - - - - - - - - - - - - - - - 83

78 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

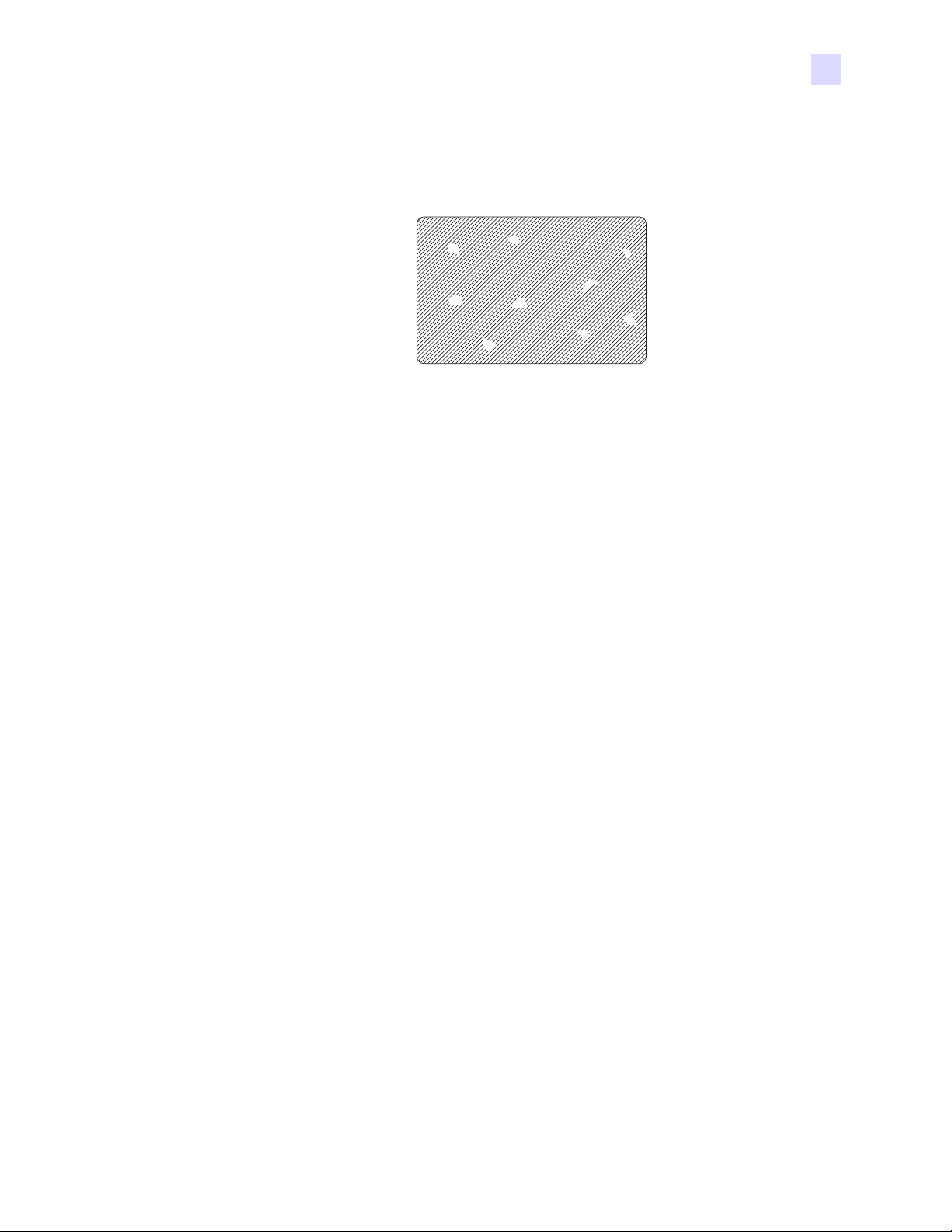

Beispiel • Kleine Flecken

Auf der bedruckten Karte sind kleine Flecken sichtbar, ein Bereich ist nicht bzw. mit einer
anderen Farbe bedruckt.

Mögliche Ursache:

• Verunreinigungen auf der Kartenoberfläche

Lösungen:

• Überprüfen Sie, ob die Karten in einer staubfreien Umgebung gelagert werden.

• Verwenden Sie einen anderen Kartenvorrat.

Mögliche Ursache:

• Staub im Drucker und/oder verschmutzte Reinigungswal ze.

Lösungen:

• Reinigen Sie den Drucker. Siehe Reinigen des Systems auf Seite 69.

• Vergewissern Sie sich, dass die Schutzfolie von der Reinigungswalze der Farbband­patrone abgezogen wurde. Siehe Einsetzen der Farbbandpatrone auf Se ite 32.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 79

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

Beispiel • Nicht bedruckte horizontale (weiße) Linien

Auf der Kartenoberfläche befinden sich nicht bedruckte horizontale (weiße) Linien.

Mögliche Ursache:

• Die Farbpatrone wurde nicht richtig eingelegt.

Lösungen:

• Stellen Sie sicher, dass das Farbband ordnungsgemäß und faltenfrei um den Kern der
Patrone gewickelt ist.

• Farbbandpatrone austauschen. Siehe Einsetzen der Farbbandpatrone auf Seite 32.

Mögliche Ursache:

• Druckkopf ist verschmutzt.

Lösungen:

• Druckkopf reinigen. Siehe Reinigen des Druckkopfs auf Seite 71.

Mögliche Ursache:

• Teile des Druckkopfes sind beschädigt (z. B. zerkratzt oder abgebrannt).

Lösungen:

• Fordern Sie vom Zebra-Kundendienst Informationen für einen Druckkopfersatz an
(siehe Weltweiter Support auf Seite 127).

Mögliche Ursache:

• Lösen Sie die Datenkabel-Verbindung des Druckkopfes.

Lösungen:

• Stellen Sie sicher, dass das Kabel korrekt mit dem Druckkopf verbunden ist.

80 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

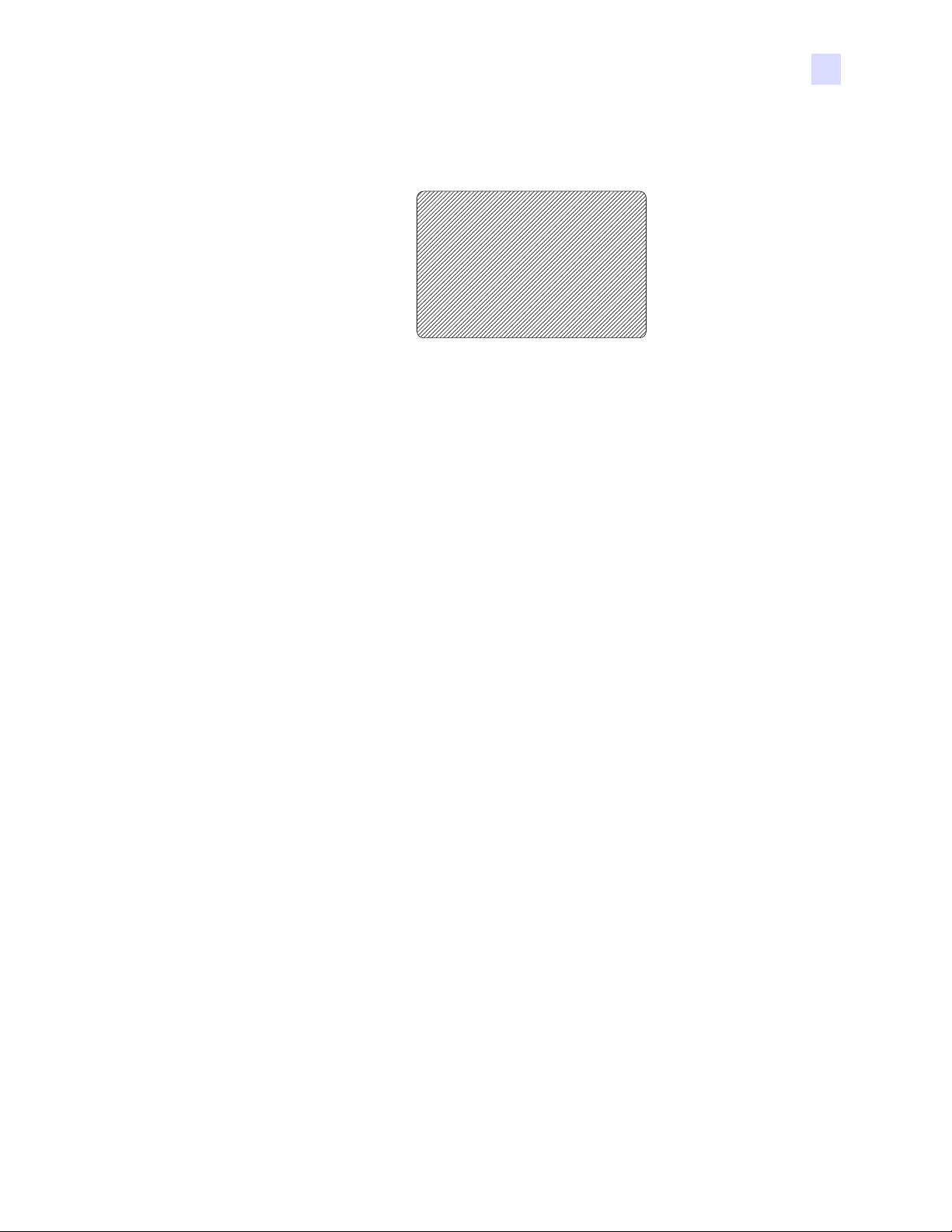

Beispiel • Blasses oder uneinheitliches Druckbild

Das Druckbild ist sehr blass oder sehr uneinheitlich.

Mögliche Ursache:

• Die Farbbandpatrone wurde unsachgemäß gelagert oder ist beschädigt.

Lösung:

• Tauschen Sie die Farbbandpatrone aus, und wiederholen Sie den Druckvorgang.
Siehe Einsetzen der Farbbandpatrone auf Seite 32.

Mögliche Ursache:

• Karten entsprechen eventuell nicht den Anforderu ng en . Siehe Technische Daten
auf Seite 85.

Lösung:

• Verwenden Sie einen anderen Kartenvorrat.

Mögliche Ursache:

• Elemente des Druckkopfes weisen Staubablagerungen oder eingelagerte
Verunreinigungen auf.

Lösung:

• Druckkopf reinigen. Siehe Reinigen des Druckkopfs auf Seite 71.

Mögliche Ursache:

• Druck auf der falschen Seite von beidseitig beschreibbaren Karten.

Lösung:

• Legen Sie die Karten anders herum in das Eingabefach.

Mögliche Ursache:

• Druckintensität/-dichte nicht korrekt eingestellt.

Lösung:

• Passen Sie die Druckintensität/-dichte an. Siehe Image Control (Bildsteuerung)
auf Seite 64.

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 81

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

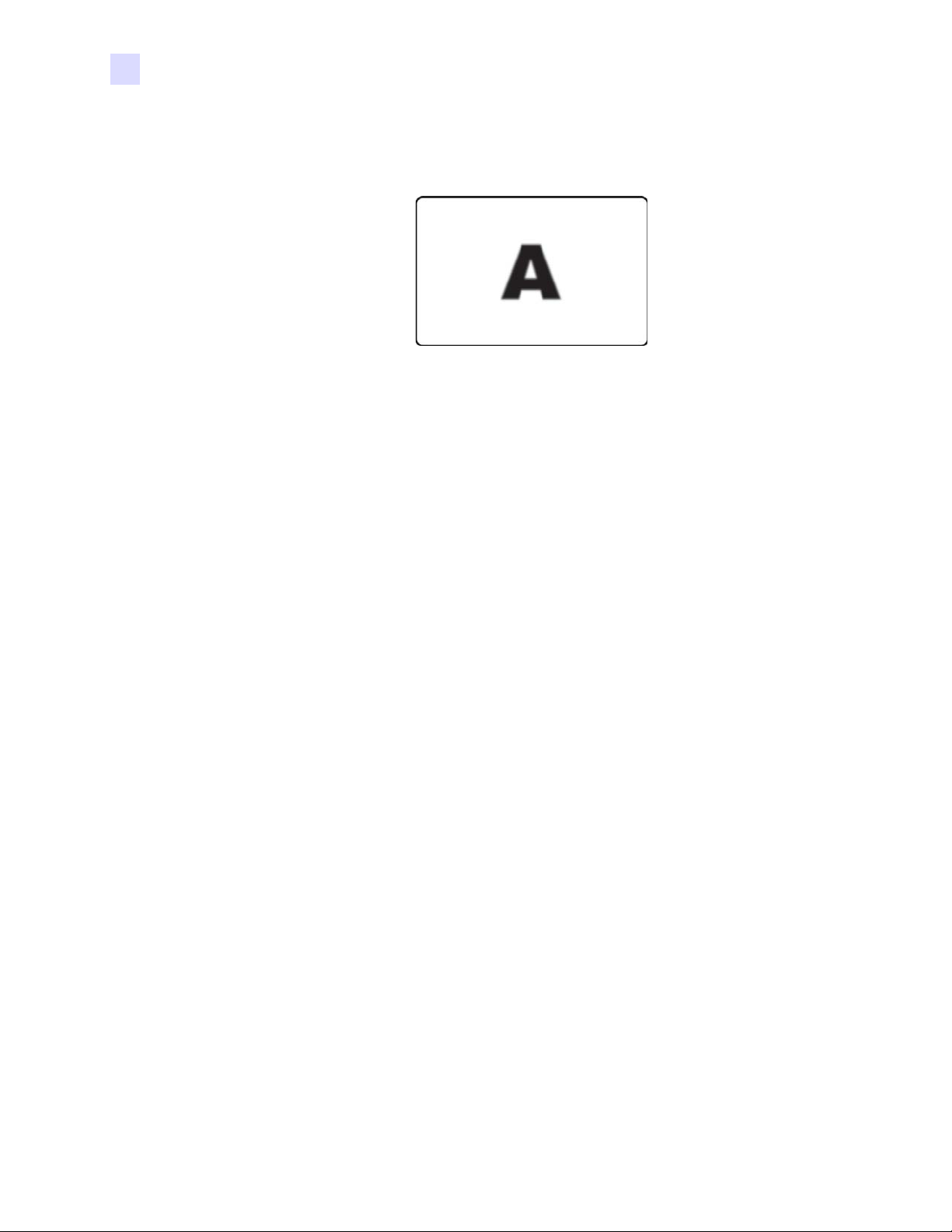

Beispiel • Verschwommenes Druckbild

Das Druckbild ist verschwommen.

Mögliche Ursache:

• Die Farbpatrone wurde eventuell nicht richtig eingelegt.

Lösung:

• Überprüfen Sie, ob das Farbband ordnungsgemäß und faltenfrei um den Kern der
Patrone gewickelt ist.

• Setzen Sie die Farbpatrone so wieder ein, dass sie einrastet, und wiederholen Sie den
Druckvorgang. Siehe Einsetzen der Farbbandpatrone auf Seite 32.

Mögliche Ursache:

• Das Farbband wurde u. U. nicht auf den richtigen Farbabschnitt synchronisiert.

Lösung:

• Öffnen Sie die Druckera bd eck un g, un d schließen Sie sie wieder, um das Farbband zu
synchronisieren.

Mögliche Ursache:

• Karten entsprechen eventuell nicht den Anforderu ng en . Siehe Technische Daten
auf Seite 85.

Lösung:

• Verwenden Sie einen anderen Kartenvorrat.

Mögliche Ursache:

• Drucker weist Staubablagerungen oder eingelagerte Verunreinigungen auf.

Lösung:

• Reinigen Sie die W alzen und den Druckkopf. Siehe Reinigen des Systems auf Seite 69
bzw. Reinigen des Druckkopfs auf Seite 71.

82 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

6: Fehlerbehebung

Prozeduren zur Fehlerbehebung

Beispiel • Kein Druck

Karte wird nicht bedruckt.

Mögliche Ursache:

• Eventuell wurde die Farbbandpatrone nicht im Drucker eingelegt.

Lösung:

• Überprüfen Sie, ob sich eine Farbbandpatrone im Drucker befindet. Siehe Einsetzen

der Farbbandpatrone auf Seite 32.

Mögliche Ursache:

• Karten entsprechen eventuell nicht den Anforderu ng en . Siehe Technische Daten
auf Seite 85.

Lösung:

• Verwenden Sie einen anderen Kartenvorrat.

Mögliche Ursache:

• Möglicherweise ist das Kabel am Druckkopf nicht angeschlossen.

• Teile des Druckkopfes sind u. U. zerkratzt oder abgebrannt.

Lösung:

• Fordern Sie vom Zebra-Kundendienst Informationen für eine Druckkopf-Reparatur
oder für Ersatz an (siehe Weltweiter Support auf Seite 127).

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 83

84 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Technische Daten

Druckerspezifikationen

Die Spezifikationen werden als Referenzwerte angegeben. Sie basieren auf Druckertests unter
Verwendung von Zebra-Originalverbrauchsmaterialien. Die Ergebnisse unterscheiden sich je
nach Anwendungseinstellungen sowie bei Verwendung von Materialien, die keine empfohle­nen Zebra-Verbrauchsmaterialien sind. Zebra empfiehlt deshalb, vor jeder Anwendung gründ­liche Tests durchzuführen.

7

Standardleistungsmerkmale

• Leistungsstarke True Colours® ix Series™ ZXP 3-Farbbänder mit intelligenter
Medientechnologie

• Umweltfreundliche Load-N-Go
Kapazität

• Hostbasierte ZRaster

• Automatische Farbbandkalibrierung

• USB V2.0-Konnektivität

• Zertifizierte Microsoft Windows-Treiber

• Energy Star-konform

• Print Touch NFC-Tag für Online-Zugriff auf Druckerdokumentation

• Verdecktes Eingabefach für 100 Karten (30 mil/0,76 mm)

• Ausgabefach mit einer Kapazität von 45 Karten (30 mil/0,76 mm)

• 16-stelliges LCD-Bedienfeld

• Druckauflösung 300 dpi (11,8 Punkt/mm)

• 2 Jahre Garantie auf den Drucker

• 2 Jahr Garantie auf den Originaldruckkopf (ohne Druckmengenbegrenzung)

• 1 Jahr Sofortaustausch (nur in den USA)

• Sicherheitsschloss

™

-Bildverarbeitung

™

-Schnellwechsel-Farbbandpatronen mit hoher

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 85

7: Technische Daten

Druckerspezifikationen

Druckdaten

• Sublimations- und Thermotransferdruck direkt auf die Karte

• Vierfarbiger oder einfarbiger Druck

• Ein- oder beidseitiger Druck

• Randloser Druck auf CR-80-Standardmedien

Druckdurchsatz

Druckdurchsatz (Karten pro Stunde ) basi eren d auf Click - to -D rop -Dr uc k üb er USB­Verbindung mit durchschnittlicher Bedruckung. Die benötigte Zeit k ann je nach Computer
und Konfigurationen abweichen.

• 700 Karten/Stunde Schwarzweißdruck einseitig
195 Karten/Stunde Vollfarbdruck (YMCKO) einseitig

•

• 140 Karten/Stunde Vollfarbdruck (YMCKOK) beidseitig

Codierungsoptionen und -spezifikationen

• Magnetstreifencodierer – ISO 7811 (neu und neucodiert; Spuren 1,2 und 3; hohe und
niedrige Koerzitivfeldstärke; Magnetstreifen unten; 30 mil/0,76 mm Kartenstärke)

• * Smartcard-Kontaktstation ISO 7816

• * Kombination MIFARE
PC/SC und EMV Ebene 1 zertifiziert (externes Ausgabefach mit einer Kapazität von
50 Karten [30 m il/0,76 mm])

• Codierung über USB und Ethernet

®

ISO 14443 (13,56 MHz) und ISO 7816 Kontaktcodierer –

Optionale Leistungsmerkmale

• * Integriertes Ethernet mit 10/100 Mbit/sek

• * CardSense™-Einzelkartenmodus

• ZebraCare™: erweiterte Produktgarantieprogramme

• * Abschließbares Gehäuse mit verstecktem Ausgabebehälter

Kommunikationsschnittstellen

• USB V2.0 (Kabel im Lieferumfang enthalten) – Standard

• * Integriertes Ethernet mit 10/100 Mbit/sek – optional

Kartenkompatibilität

HINWEIS: Der Gebrauch von Zebra-Originalverbrauchsmaterialien wird ausdrücklich
empfohlen, um eine optimale Druckqualität und eine ordnungsgemäße Druckerleistung zu
gewährleisten.

• Kartenstärke: 10-40 mil (0,25-1,02 mm)

• Kartengröße: CR-80, ISO 7810-Format, T yp ID-1, 2,12 Zoll (54 mm) x 3,38 Zoll (86 mm)

• Kartenmaterial: PVC- und PVC-Kompositmaterial

• Smart-Card-Kontakt: ISO 7816-1,2,3,4

• Smartcard kontaktlos: MIFARE® ISO 14443A/B

• Spot-Druckbild in Farbe/Schwarz-Weiß nur für Karten mit < 20 mil/0,51 mm Karten­stärke unterstützt

* Upgrade auf Option möglich

86 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

7: Technische Daten

Druckerspezifikationen

Verbrauchsmaterialspezifikationen

Auf dem ZXP Series 3-Drucker dürfen nur Zebra True Colours ix Series, ZXP Series 3­Hochleistungsfarbbänder verwendet werden.

• Die intelligente Medientechnolog ie der Zebra ix Series erkennt und authentifizi ert das
entsprechende Farbband automatisch

• Integrierte Reinigungswalze bei jede m Farbband

• Media Starter Kit (beidseitig): 1 YMCKO-Farbband, 200 PVC-Karten der Stärke
30 mil/0,76 mm, 1 Reinigungswalze

• Reinigungssatz: 4 Drucker-Reinigungskarten und 4 Eingabefach-Reinigungskarten,

1.000 Bilder

Farbbandoptionen True Colours ix Series, ZXP Series 3:

Beschreibung
Farbband

YMCKO 200 280
1/2 YMCKO 250 400
YMCKOK 265 230
KdO 500 700
KrO 500 700
Schwarz einfarbig 1000 2000
Rot einfarbig 1000 1700
Blau einfarbig 1000 1700
Gold einfarbig 1000 1600
Silber einfarbig 1000 1600
Weiß einfarbig 850 1400
(1) Firmware-Release 2.0 oder höher erforderlich

Bildzahl mit

Standardpatrone

Bildzahl mit neuer

High Capacity

Eco-Patrone (1)

Vorbeugende Wartung

Zebra empfiehlt eine regelmäßige Reinigung des Druckers mit Standard-Drucker­komponenten und Reinigungszubehör von Zebra (siehe Kapitel 5).

Unterstützte Treiber

Microsoft Windows Certified-Druckertreiber:

• Windows XP, Vista, Server 2003, Server 2008

• Windows 7 (32-Bit- und 64-Bit-kompatibel)

• Windows 8 (32-Bit- und 64-Bit-kompatibel)

Auf http://www.zebra.com

finden Sie eine aktuelle Liste der unterstützten Umgebungen.

Gerätedaten (Sta ndardmodell)

• Höhe: 236 mm

• Breite: 200,7 mm

• Tiefe: 368 mm

• Gewicht: 5,53 kg

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 87

7: Technische Daten

Druckerspezifikationen

Elektrische Daten

• Einphasen-Wechselstrom mit automatischer Umschaltung

• Betriebsbereich: 90-132 VAC und 190-264 VAC RMS.

• Frequenzbereich: 47-63 Hz.

• Stromanforderungen: Ausgangsleistung 100 W max. Dauerlast und 607 W
Spitzenlast (für 450 µ

• FCC Klasse A

Umgebungsbedingungen

• Betriebstemperatur: 15 °C bis 30 °C (60 ºF bis 86 ºF)

• Lagertemperatur: -5 °C bis 70 °C (23 ºF bis 158 ºF)

• Luftfeuchtigkeit bei Betrieb: 20 % bis 65 %, nicht kondensierend

• Luftfeuchtigkeit bei Lagerung: 20 % bis 70%, nicht kondensierend

• Lagerung der Medien:

- Temperatur: 5 °C bis 30 °C (41 °F bis 77 °F)

- Feuchtigkeit: 35% bis 65 %, nicht kondensierend

- An dunklem Ort lagern

sek)

Technische Standards

Zebra ZXP Series 3-Kartendrucker entspricht nachstehenden anwendbaren ITE-Richt­linien und -Normen für den privaten, gewerblichen und eingeschränkten industriellen
Gebrauch:

• USA/Kanada/Mexiko/Australien und Neuseel and:

- FCC-Klasse A, cfr47, Abschnitt 15 Unterabschnitt J

- FCC 15.257 2008, Abschnitt 15 Unterabschnitt C

- Canadian STD RSS-210

- NOM-ETL (Mexiko)

- IEC 60950-1:2005+A1:2009 Sicherheitsstandard (TÜV & NRTL)

- C-Tick (Australien) Electromagnetic Radiation Standard

• Europa:

- Anwendbare Richtlinien und unterstützende Normen:

EMV-Richtlinie 2004/108/EG , EN55022:2010 Klasse A,
EN55024:2010, EN61000-3-2:2006+A2:2009,
Niederspannungsrichtlinie EN61000-3-3:2008, 2006/95/EG,
EN60950-1:2006+A11:2009+A1:2010+A12:2011, CB-Zertifikat

- RFID-fähig

Anwendbare Richtlinien und unterstützende Normen:

99/5/EG-Richtlinie über Funkanlagen und Telekommunikations­endeinrichtungen, EN 301 489-3 V1.4.1, EN 300 330 V1.5.1

88 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

7: Technische Daten

53,98 ± 0,050 mm
(2,125 ± 0,002 in)

Radius

3,18 mm

(0,125 in)

85,72 ± 0,25 mm

(3,375 ± 0,010 in)

0,23 ~ 0,84 mm

(0,009 ~ 0,034 in)

15,82 mm (0,623 in) min

2,92 mm (0 ~ 0,115 in) 2,92 mm (0 ~ 0,115 in)

MAGNETSTREIFEN

5,54 mm (0,218 in) max

0.403 in (10.25 mm)

0.782 in (19.87 mm)

0.757 in

(19.23 mm)

1.124 in

(28.55 mm)

Kartenabmessungen nach ISO-Standard

Kartenabmessungen nach ISO-Standard

Abmessungen nach ISO-Standard 7810 für einfache Karten

Abmessungen nach ISO-Standard 7811 für Magnetstreifenkarten

Anschluss für Smart Card (nach ISO-Standard 7816)

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 89

7: Technische Daten

Konformitätsangaben

Konformitätsangaben

Erklärung zur Übereinstimmung mit den FCC-Vorschriften

Dieses Gerät entspricht den Vorschriften von Abschnitt 15 der FCC-Vorschriften. Zum Betrei­ben des Geräts müssen die folgenden beiden Bedingungen erfüllt sein:

1. Dieses Gerät darf keine elektrischen Störungen verursachen, und

2. das Gerät muss den Empfang elektrischer Störungen tolerieren, auch solcher Störungen,
die zu unerwünschtem Betriebsverhalten führen können.

Dieses Gerät wurde getestet und entspricht den Beschränkungen für digitale Geräte der
Klasse A gemäß Abschnitt 15 der FCC-Vorschriften. Diese Grenzwerte sollen bei Verwen­dung des Geräts in einer Arbeitsumgebung einen angemessenen Schutz gegen elektromagneti­sche Störungen gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung
und kann sie auch ausstrahlen. Wenn das Gerät nicht entsprechend den Vorschriften des Hand­buchs installiert und betrieben wird, kann es zu Störungen des Funkverkehrs kommen. Durch
den Betrieb dieses Geräts in einem Wohngebiet kann es zu elektromagnetischen Störungen
kommen. In diesem Fall ist der Benutzer verpflichtet, die Störungen auf eigene Kosten zu
beseitigen.

Der Benutzer wird ausdrücklich darauf hingewiesen, dass durch Veränderungen oder Neuerun­gen, die ohne die ausdrückliche Gene hmigung von Zebra Technologies vorgenommen werden,
die Befugnis des Benutzers zum Verwenden des Geräts erlöschen kann. Zur Gewährleistung
der Einhaltung der FCC-Vorschriften muss dieser Drucker mit abgeschirmten Kommunikati­onskabeln betrieben werden.

FCC-Erklärung zur Strahlenbelastung (RLAN)

Das Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für nicht kontrollierte
Umgebungen festgelegt ist.

Wichtiger Hinweis

1. Bei der Installation der Funkkomponente ist darauf zu achten, dass ein M in dest abstand
von 20 cm zwischen Benutzer und Antenne eingehalten wird.

2. Die Funkkomponente darf nicht am selben Ort oder gleichzeitig mit anderen
Funkanlagen zur Übertragung genutzt werden.

3. Das Hostsystem muss ein Etikett tragen, auf dem angegeben ist, dass das System ein
zertifiziertes Modul enthält. Beispiel: „Enthält FCC ID: XXXXX , IC ID: YYYYY“.

Konformität für Kanada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
This Class A digital apparatus complies with Canadian ICES-003.

90 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Europäische Union und EFTA

Agência Nacional

de Telecomunicações

Das RLAN-Gerät der Klasse 2 darf in folgenden Ländern mit den unten angegebenen Ein­schränkungen betrieben werden:

AT BE BG CY CZ DK EE

FI FR DE GR HU IE IT

LV LT LU MT NL PL PT

RO SK SI ES SE GB

IS LI NO CH

Hinweis für Japan

7: Technische Daten

Konformitätsangaben

Wichtiger Hinweis:
Der Bandbetrieb mit 5150 bis 5350 MHz

ist nur in Gebäuden zulässig.

NCC-Warnhinweis

Brasil – Aviso da Anatel

Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra
interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando
em caráter primário.

“Este produto está homologado pela ANATEL, de acordo com os procedimentos regulamentados pela Resolução
242/2000, e atende aos requisitos técnicos aplicados”

Para maiores informações, consulte o site da ANATEL www.anatel.gov.br

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 91

92 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

ANHANG A

Erweiterte Freigabe

Konfigurationen für die Druckerfreigabe

In diesem Anhang werden folgende Themen behandelt:

Support-Matrix für Microsoft-Treiber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Support-Matrix für Client/Server-Druckerfreigabe . . . . . . . . . . . . . . . . . . . . . . . 95

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 93

A: Erweiterte Freigabe

Support-Matrix für Microsoft-Treiber

Unterstützte
Windows-Treiber
auf Microsoft­Betriebssystem

Windows 8 (32-Bit)
Windows 8 (64-Bit)
Server 2008 (64-Bit)
Server 2008 (32-Bit)
Server 2003
Windows 7 (64-Bit)
Windows 7 (32-Bit)
Vista (64-Bit)
Vista (32-Bit)
Windows XP

1

One-to-One One-to-Many Many-to-One Many-to-

Many

1 Drucker -

1 Host

1 Host - Viele

Drucker

Mehrere Hosts

(Treibe r ) -

Ein Drucker

Mehrere Hosts

(Treiber) -

Viele Drucker
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja
Ja
Ja Ja Ja Ja Ja

Drucker-

pools

2

94 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034

Support-Matrix für Client/Server-Druckerfreigabe

Die folgende Matrix zeigt die getesteten Konfigurationen zwischen verschiedenen
Microsoft-Betriebssystemen in einer gemeinsamen Client/Server-Druckumgebung.

http://www.zebra.com finden Sie die aktuellen Treiber und unterstützten Konfigurationen.

Auf

A: Erweiterte Freigabe

Freigabematrix

Windows OS-Server
(Treiber-Host)

Windows 8 (32-Bit)
Windows 8 (64-Bit)
Server 2012
Server 2008 (64-Bit)
Server 2008 (32-Bit)
Server 2003
Windows 7 (64-Bit)
Windows 7 (32-Bit)
Windows XP

(Alle Editionen)
SP 2 und höher

1 Treiber auf einzelnen Client-PCs installiert
2 Druckerpool-Freigabe nicht unterstützt.

Win 8 (32-Bit) Win 8 (64-Bit) Win 7 (32-Bit) Win 7 (64-Bit) Win XP

Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja Ja Ja
Ja Ja Ja

Treiber-Clients mit Windows-Betriebssystem

Ja Ja Ja
Ja Ja

Ja

P1058486-034 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker 95

A: Erweiterte Freigabe

Erweiterte Freigabeeinstellungen

Dieses Kapitel behandelt folgende erweiterte Einstellungen für die Freigabe:

Installieren und Einrichten eines Windows 2008 Servers - - - - - - - - - - 96
Erweiterte Freigabeeinstellungen für Windows Server 2008 R2- - - - - - 97

Einstellungen für Heim- oder Firmennetzwerke: - - - - - - - - - - - - - 97
Öffentliche Netzwe r keinstellungen:- - - - - - - - - - - - - - - - - - - - - - 98
Erweiterte Freigabeeinstellungen für Windows Server 2008 - - - - - 99

Erweiterte Freigabeeinstel lungen für Windows 7- - - - - - - - - - - - - - - - 100

Einstellungen für Heim- oder Firmennetzwerke: - - - - - - - - - - - - - 100
Öffentliche Netzwe r keinstellungen:- - - - - - - - - - - - - - - - - - - - - - 101

Installieren und Einrichten eines Windows 2008 Servers

1. Installieren Sie ein neues Server-Betriebssystem: Windows Server 2008 (64-Bit).

2. Melden Sie sich mit dem entsprechenden Passwort als Admin-Benutzer an.

3. Überprüfen Sie die folgenden Dienste, indem Sie im Menü Start->Ausführen den
Befehl „Services.msc“ ausführen. Stellen Sie sicher, dass die folgenden Dienste
gestartet/ausgeführt werden:

a. SSDP Discovery –
b. Funktionssuche-Ressourcenveröffentlichung.
c. UPnP Device Host­d. DNS Client.

4. Die obigen Dienste sollten ausgeführt werden, um si cherzust ellen, dass d ie folgen den
Netzwerkeinstellungen gespeichert und übernommen werden.

96 Benutzerhandbuch für Zebra ZXP Series 3-Kartendrucker P1058486-034
