ZT400™ シリーズ クイック・リファレンス・ガイド
1
3
4
2
10
9
8
7
6
5
このガイドでは、プリンタの日常的な操作について説明します。詳細については、
ユーザー・ガイド
『
プリンタのコンポーネント
図 1 に、プリンタの用紙コンパートメント内のコンポーネントを示します。プリン
タ・モデルおよびインストール済みオプションによって、プリンタの外観は多少異
なる場合があります。プリンタの設定手順を続行する前に、これらのコンポーネン
トについてよく把握してください。
』を参照してください。
図 1 • プリンタのコンポーネント
1
用紙アクセス用ドア
2
印字ヘッド圧力調整トグル
3
コントロール・パネル
4
USB ホスト・ポート
5
印字ヘッド・アセンブリ
©2015 ZIH Corp and/or its affiliates.無断複写・複製・転載を禁止します。Zebra および
ゼブラ・ヘッドのロゴは、ZIH Corp. の商標であり、世界の多数の法的管轄区域で登録さ
れています。他のすべての商標は、それぞれの所有者に帰属します。
6
印字ヘッド・オープン・レバー
7
リボン巻き取りスピンドル
8
リボン・サプライ・スピンドル
9
用紙サプライ・ハンガー
10
用紙サプライ・ガイド
P1060608-074
1/6/16
コントロール・パネル
6
13
12
9
8
11
10
1 2 3 4 5
14 15 16
図 2 • コントロール・パネル
7
1
ステータス・ラ
ンプ
これらのインジケー
タ・ランプは、プリン
タの現在の状態を表示
します。詳細について
は、『
ユーザー・ガイ
ド
』を参照してくださ
い。
2
一時停止ランプ
3
データ・ランプ
4
消耗品ランプ
5
ネットワーク・
ランプ
6
ディスプレイにはプリンタの現在の状態が表
示され、ユーザーがメニュー・システムをナ
ビゲートできます。
7
右選択ボタン ボタンを押すと、その
ボタンの真上のディス
プレイ内に表示された
コマンドが実行されま
す。
8
左選択ボタン
9
上方向ボタンを押すと、パラメータの値が変
わります。通常は、値を増やしたり、選択肢
をスクロールするのに使用します。
10
OK ボタンで、ディスプレイの表示内容を選択
または確定します。
11
左方向ボタン (メニュー・システムでのみ有効)。
左へナビゲートします。
12
右方向ボタン (メニュー・システムでのみ有効)。
右へナビゲートします。
13
下方向ボタン。パラメータ値を変更します。
通常は、値を減らしたり、選択肢をスクロー
ルするのに使用します。
14
一時停止ボタンを押すと、プリンタの動作が
開始または停止します。
15
フィード・ボタンを押すたびにプリンタは空
白のラベルを 1 つフィードします。
16
キャンセル・ボタンは、プリンタが一時停止
になるとラベル・フォーマットをキャンセル
します。
• 1 回押すと、次のラベル・フォーマットが
キャンセルされます。
• 2 秒間長押しすると、すべてのラベル・
フォーマットがキャンセルされます。
2
コントロール・パネル
コントロール・パネル ( 図 2) にはプリンタの現在の状態が示されるため、このパネ
ルで基本的なプリンタ動作を制御できます。
P1060608-074 1/6/16
プリンタの使用準備
プリンタのコンポーネントを十分に把握したら、プリンタを使用する準備をします。
注意 • 用紙やリボンをセットする際には、印字ヘッドやその他のプリンタ部品に触れる可
能性のある宝飾品類はすべて外してください。
注意 • 印字ヘッド・アセンブリに触れる前に、プリンタの金属フレームを触るか静電気除
去リスト・ストラップとマットを使用するなどして、蓄積した静電気をすべて除去してく
ださい。
プリンタを設定するには、次の手順を実行します。
1. 以下の条件を満たすプリンタの設置場所を選択します。
• 表面はプリンタを保持するのに十分なサイズと強度があるしっかりした平ら
な面であること。
• 十分な換気が可能で、プリンタのコンポーネントやコネクタを容易に取り扱
えるだけのスペースがあること。
プリンタの使用準備
3
• プリンタは、コードの抜き差しが容易に行える場所にある電源コンセントの
近くであること。
• プリンタは、WLAN 無線が届く範囲内か ( 該当する場合 )、その他のコネク
タでデータ・ソース ( 通常はコンピュータ ) にアクセスできる範囲内にある
こと。最大ケーブル長と設定の詳細については、『ユーザー・ガイド』を参
照してください。
2. プリンタの梱包を解いて、点検します。必要に応じて、輸送中の損傷がある場合
は報告します。詳細については、『
3. 事前に選択しておいた場所にプリンタを配置します。
4.
重要 • ただし、Zebra セットアップ・ユーティリティをインストールしてから、
ユーザー・ガイド
』を参照してください。
プリンタをコンピュータに接続する必要があります。Zebra セットアップ・
ユーティリティ・プログラムなしでプリンタに接続した場合、コンピュータに
は正しいプリンタ・ドライバがインストールされません。
Zebra セットアップ・ユーティリティ・プログラムを http://www.zebra.com/setup
からインストールしてください。このプログラムを使用して、コンピュータに
プリンタ・ドライバをインストールします。詳細については、『
』を参照してください。
イド
ユーザー・ガ
1/6/16 P1060608-074
プリンタの使用準備
4

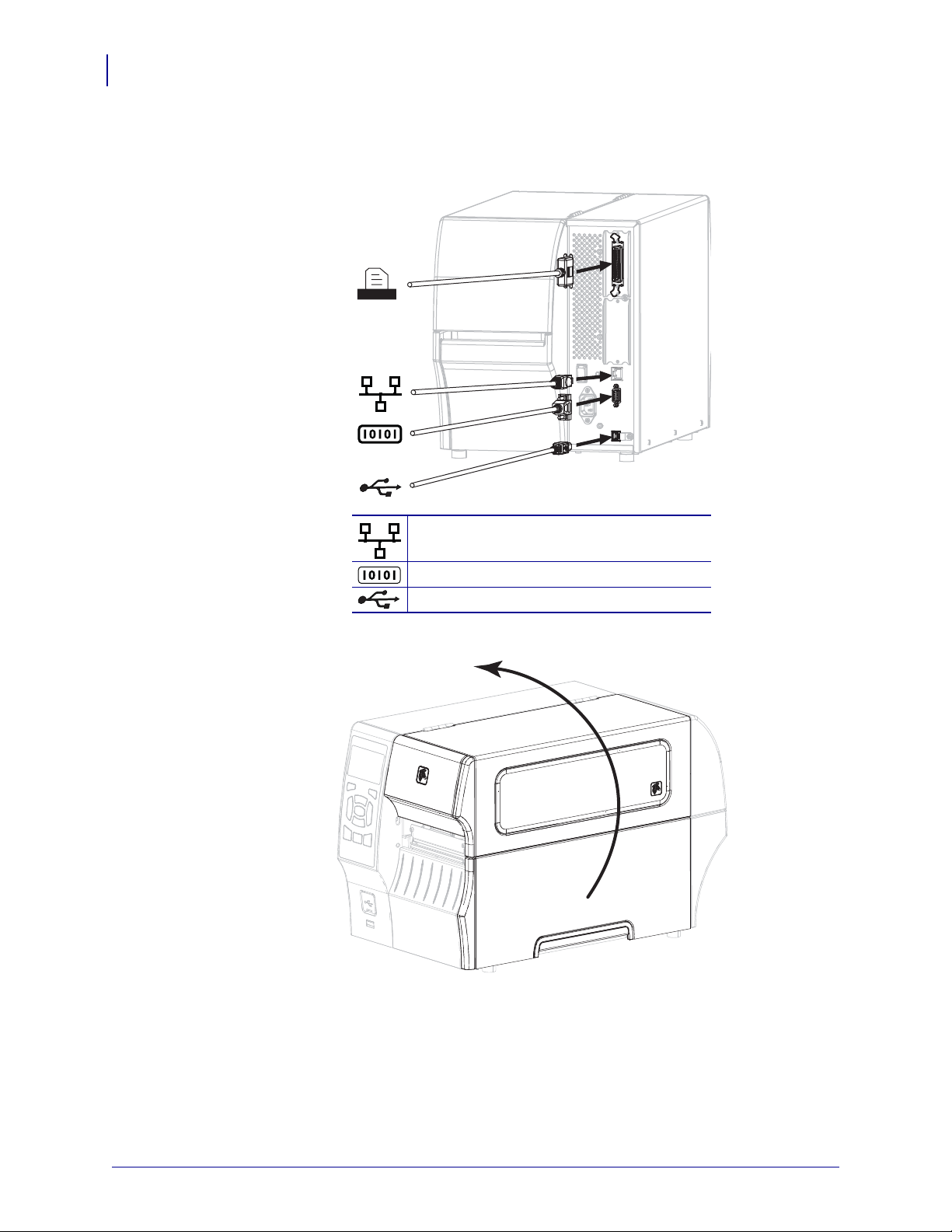

5. 有効な接続ポートを使ってプリンタをコンピュータに接続します。標準的な接続
図を以下に示します。ご使用のプリンタではパラレル接続または ZebraNet
®
ワイ
ヤレス接続も使用できます。
内蔵有線イーサネット・プリント・
サーバ
シリアル・ポート
USB ポート
6. 用紙アクセス用ドアを開きます。
7. リボン ( 熱転写モードの場合 ) と用紙をプリンタに装着します ( 9 ページの
とリボンの装着
を参照してください )。
用紙
P1060608-074 1/6/16
8. 用紙アクセス用ドアを閉めます。
115 VAC
230 VAC
プリンタの使用準備
5

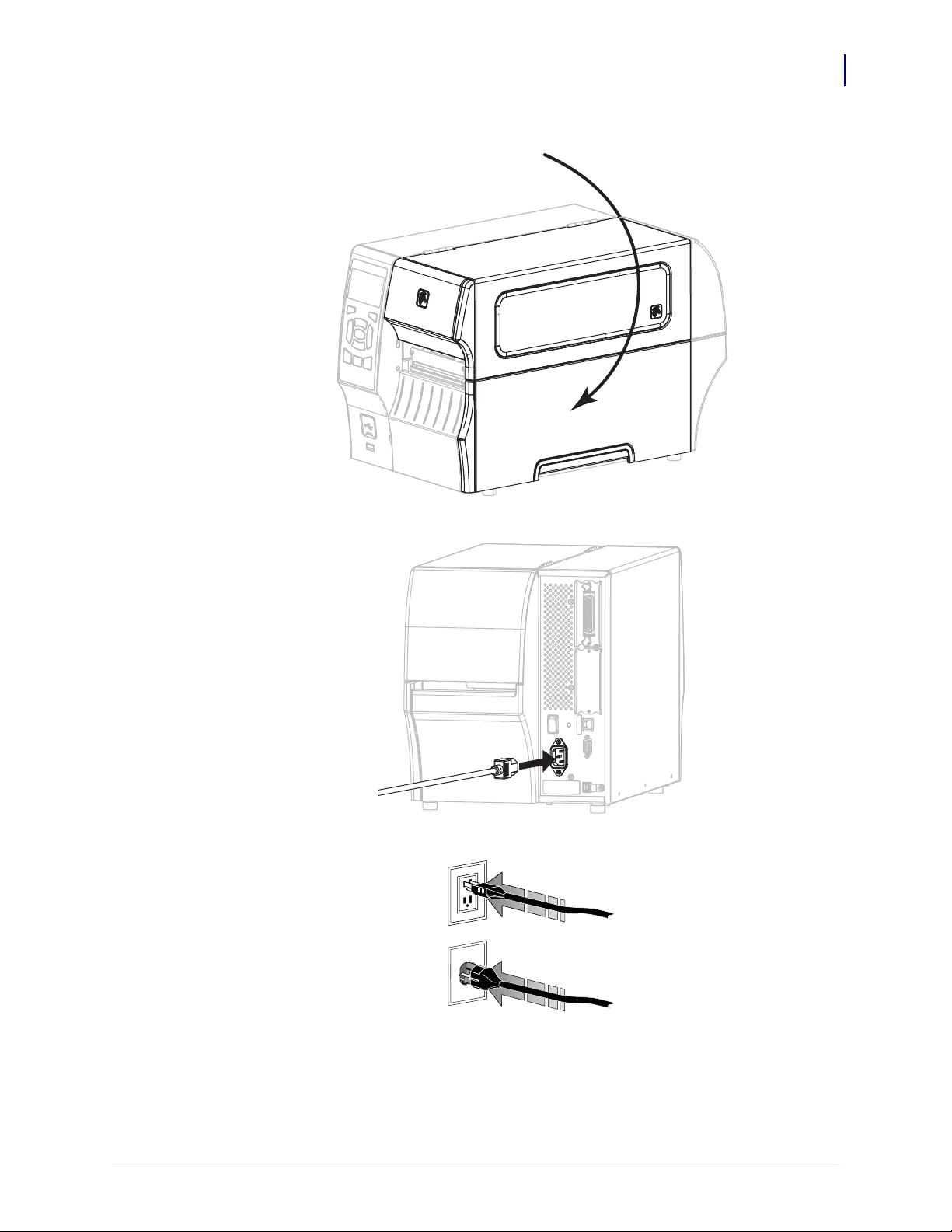

9. A/C 電源コードのメス側をプリンタ背面の Ａ/C 電源コネクタに接続します。
10. A/C 電源コードのオス側を適切な電源コンセントに差し込みます。
1/6/16 P1060608-074
