ZQ110
移动打印机整合实用手册
P1069081-061
Rev. A
ZQ110
- 2 -
移动打印机整合实用手册
目录
1. 手册指南 .......................................................................................................................... 6
2. 操作系统(OS)环境 ........................................................................................................... 6
3. 虚拟存储器开关管理员 .................................................................................................... 7
3-1 在PC中使用时 ............................................................................................................ 7
3-2 在PDA中使用时 ........................................................................................................ 12
4. NV图像下载管理员 ......................................................................................................... 16
4-1 在PC中使用时 .......................................................................................................... 16
4-2 在PDA中使用时 ........................................................................................................ 20
5. 固件下载管理员 ............................................................................................................. 23
5-1 在PC中使用时 .......................................................................................................... 23
5-2 在PDA中使用时 ........................................................................................................ 24
5-3 下载固件指南 ........................................................................................................... 25
Rev. 1.00
ZQ110
- 3 -
移动打印机整合实用手册
■ 专利声明
本手册包括 Zebra Technologies Corporation 的专利信息。本手册所含信息仅供操作和维
护本文提及设备的各部件使用。未经Zebra Technologies Corporation 的书面许可，任何人
不得出于任何目的使用、复制或获取此类信息。
产品改进
不断改进产品是 Zebra Technologies Corporation 的一贯政策，因此，产品规格和标记如
有变更，恕不另行通知。
FCC 合规声明
注意： 本设备经过测试后，按照FCC规则的第15部分要求，证实符合范围规定或B级数字
设备。这些范围规定主要为住宅安装提供合理的有害干扰保护。本设备能够产生、使用并辐
射无线电频率能量；因此，如果安装和使用没有按照指导进行，可能会对无线电通讯造成有
害干扰。 然而，我们不保证特定安装中不会产生干扰。如果本设备对收音机或电视机的信
号接收造成有害干扰（通过关闭和开启本设备来判断是否存在干扰），我们鼓励用户通过下
列一项或几项措施来纠正干扰：
• 调整接收天线方向，或改变其位置。
• 增大本设备与接收器间的间距。
• 将本设备连接到一个与接收器不同的插座或电路上。
• 向销售商或经验丰富的收音机/电视技术人员寻求帮助。
警告： 暴露于无线频率辐射下为了遵循FCC RF暴露要求，本设备的使用需要符合本手册
列出的操作条件和操作说明。
注意： 本装置的测试使用外设上的屏蔽电缆。屏蔽电缆必须与本装置一起使用，确保其一
致性。
未经 Zebra Technologies Corporation 明确批准的改动或修改，可能导致用户无权使用本
设备。
Rev. 1.00
ZQ110
- 4 -
移动打印机整合实用手册
加拿大合规声明
本 B 级数字设备符合加拿大ICES-003规定。
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
“IC：” 这是设备证书号码之前的标记，说明本设备符合加拿大工业（IC）标准。但这并不
保证获得证明的设备可以满足用户实际操作中的要求。
免责声明
Zebra Technologies Corporation 尽力在本手册中提供准确信息，但公司对于其中的任何错
误或疏漏概不负责。Zebra Technologies Corporation保留因纠正此类错误及由此而产生的
免责权力。
对间接伤害概不负责
在任何情况下 ， 即便Zebra Technologies Corporation了解这些损害的可能性 ，
Zebra Technologies Corporation 或任何涉及制造、生产或运送相关产品 （ 包括硬件和软
件）的个人对于该产品的使用、使用后果或无使用能力而造成的任何伤害（包括但不限于业
务盈利损害或损失、业务中断、业务信息丢失或其他金钱损失）概不负责。有些国家不允许
间接或意外损害免责，那么以上限制对您不适用。
Rev. 1.00
ZQ110
- 5 -
移动打印机整合实用手册
版权
本手册及此处描述的标签打印机引擎的版权归Zebra Technologies Corporation所有。 未经
授权复制本手册或标签打印机引擎中的软件可能导致最多为期1年的监禁及最高10000美元
（17 U.S.C.506）的罚款。侵犯版权者可能面临民事责任的追究。
本产品可能包括ZPL®、ZPL II® 和 ZebraLinktm 程序 ；Element Energy Equalizer® 电
路；和 AGFA 字体。 Software © ZIH Corp.保留全球所有权利。
ZebraLink 及所有产品名称和编号都是商标，Zebra、Zebra 徽标、ZPL、ZPL II、Element
Energy Equalizer Circuit和 E3 Circuit 都是 ZIH Corp 的注册商标。保留全球所有权利。
Monotype®、Intellifont® 和 UFST® 是 Monotype Imaging, Inc 在美国专利与商标管理局
注册的商标，并可能在特定管辖区注册。
AndyTM、CG PalacioTM、CG Century SchoolbookTM、CG TriumvirateTM、CG
TimesTM、Monotype KaiTM、Monotype MinchoTM 和 Monotype SungTM 是 Monotype
Imaging Inc. 的商标，并可能在一些特定管辖区注册。
HY Gothic HangulTM 是 Hanyang Systems, Inc. 的商标。
AngsanaTM 是 Unity Progress Company (UPC) Limited 的商标。
Andale®、Arial®、Book Antiqua®、Corsiva®、Gill Sans®、Sorts® 和 Times New
Roman® 是 Monotype Corporation 在美国专利与商标管理局注册的商标， 并可能在特定
管辖区注册。
Century Gothic™、Bookman Old StyleTM和Century SchoolbookTM是Monotype
Corporation 的商标，并可能在特定管辖区注册。
HGPGothicB 是 Ricoh company, Ltd. 的商标，并可能在一些管辖区注册。
UniversTM 是 Heidelberger Druckmaschinen AG 的商标 ， 可能在一些管辖区注册， 在
Heidelberger Druckmaschinen AG 的全资附属机构 Linotype Library GmbH 中享有专利许
可权。
Futura® 是 Bauer Types SA 在美国专利与商标管理局注册的商标，并可能在一些管辖区
注册。
TrueType® 是苹果电脑公司在美国专利与商标管理局注册的商标，并可能在一些管辖区注
册。
所有其他产品名称都是其各自所有者的专利。
所有其他品牌名称、产品名称或商标属于各自所有者。
©2014 ZIH Corp.
Rev. 1.00
- 6 -
移动打印机整合实用手册
1. 手册指南
本实用程序手册提供设定打印机运行条件、追加功时使用的实用程序信息。
实用程序由如下三大功能构成。
1. 通过非硬件式控制、软件基础虚拟开关设定打印机运行条件的功能(VMSM∶虚拟存
储器开关管理员)
2. 简便下载反复打印所需的标志等图像文件的功能(NV图像下载管理员)
3. 为提高产品性能，持续下载和安装追加修改事项最新固件的功能(固件下载管理员)
ZQ110
2. 操作系统(OS)环境
支持如下操作系统。
Microsoft Windows XP (32字节/64字节)
Microsoft Windows 2003 Server (32字节/64字节)
Microsoft Windows Embedded For Point Of Service
Microsoft Windows VISTA (32字节/64字节)
Microsoft Windows 7 (32字节/64字节)
Microsoft Windows 8 (32字节/64字节)
Microsoft Windows CE 5.0
Microsoft Windows CE 6.0
Microsoft Windows Mobile 5.0
Microsoft Windows Mobile 6.x
Rev. 1.00
- 7 -
移动打印机整合实用手册
3. 虚拟存储器开关管理员
3-1 在PC中使用时
1. 请通过接口电缆(USB类型)连接打印机和PC。使用蓝牙时不需连接电缆。
ZQ110
2. 请打开打印机电源。
3. 请准备要在PC中使用的整合实用执行文件。该执行文件同时提供光盘。
(ZQ110_Unified Utility for PC ver 1.x.x.exe)
4. 请执行整合实用执行文件。
Rev. 1.00
- 8 -
移动打印机整合实用手册
5. 请选择接口(Port)， 然后 请单击 虚拟存 储器 开关 管理 员(Virtual Memory Switch
Manager)。
关于接口(各设备不同)请参考
蓝牙连接菜单。
ZQ110
Rev. 1.00
- 9 -
移动打印机整合实用手册

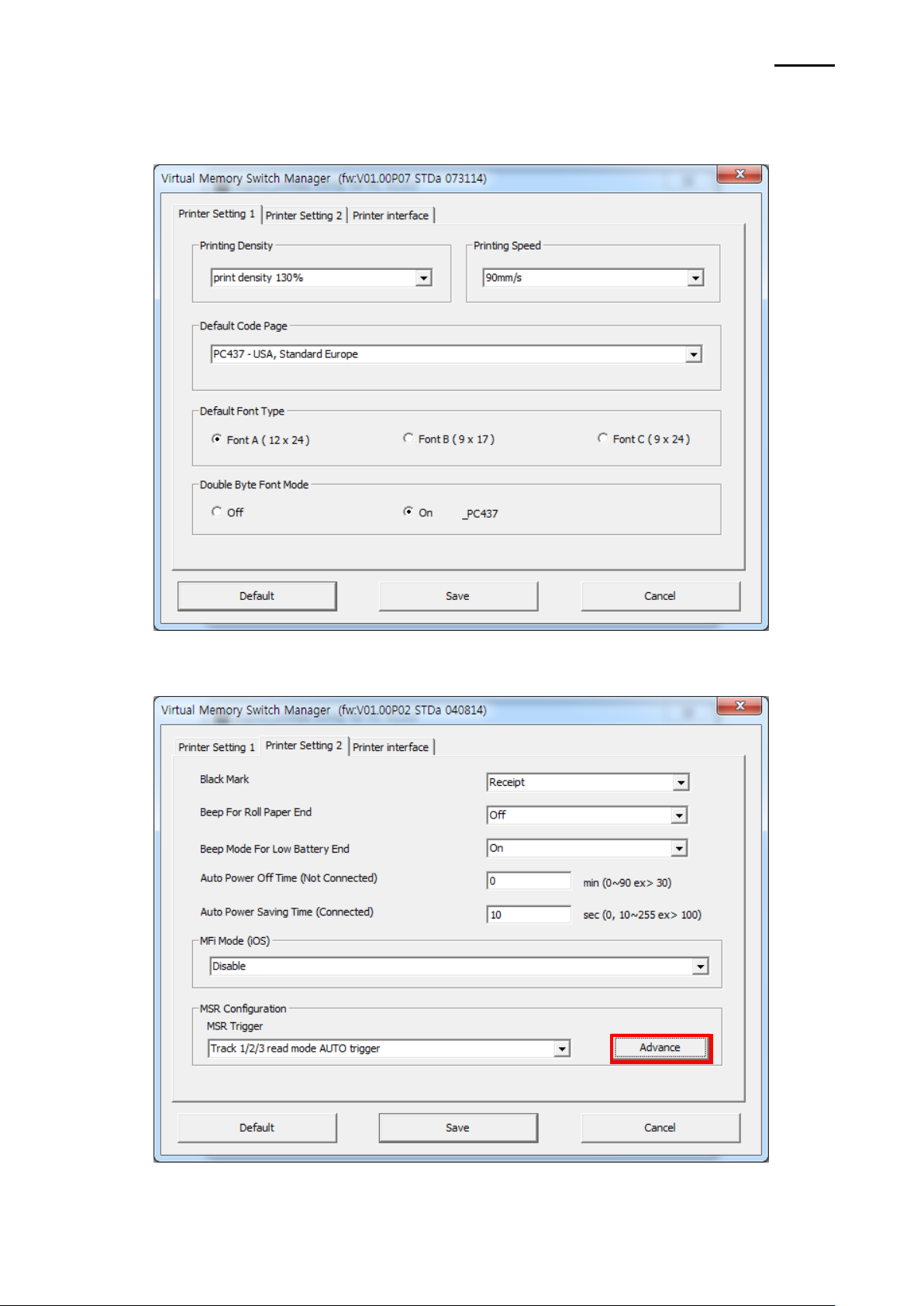

6. 显示打印机的虚拟存储器开关设定。
a. 打印机设定框1内可以设定打印机密度、速度和代码页。
ZQ110
b. 打印机设定框2内可以设定随黑标、纸张状态的提示音(哔哔声)。
Rev. 1.00
- 10 -
移动打印机整合实用手册
c. 按“高级”按钮可以设定sentinel选项。
ZQ110
d. 可在打印机接口框中设定蓝牙信息。
Rev. 1.00
- 11 -
移动打印机整合实用手册
7. 设定所需功能后请单击保存(Save)保存设定值。各目录功能如下。
功能
说明
打印密度
设定打印密度。
数值范围: 80-150%
打印速度
设定打印速度。
数值范围: 50或90 mm/s
基本代码页
设定基本代码页。
(支持代码页的详细信息请参考代码页手册)
基本字体类型
设定基本字体种类及大小。
2字节字符模式
设定2字节语言使用模式。
黑标
以发票模式或黑色模式变更黑标。
纸卷不足提示音
设定纸卷不足时是否使用提示音。
电池不足指南模式
设定电池不足时发出提示音。
自动关闭电源时间
设定不使用打印机和自动关闭打印机电源之间的时间间隔。
自动节电时间
设定使用打印机期间自动转换为节电模式的时间间隔。
MSR(磁条读取器)trigger
设定MSR数据扫描模式。支持7个模式。
(参考“命令菜单”的“GS(E)”)。
RF接口构成
设定无线连接类型(WLAN、蓝牙)。
串连接口构成
变更串连接口设定。
* 变更设定后应重启打印机适用变更事项。
认证及加密
通过蓝牙连接时，设定或者取消设定认证及加密模式。
* 认证及加密模式为失效状态时，即使不输入PIN也能连接设备。
连接模式
通过蓝牙连接时，设定模式1、模式2或模式3。
模式1∶只连接成功连接的第一个设备。
模式2∶可以用PIN连接至所有蓝牙使用设备。
模式3∶只连接成功连接的第一个设备，
可以搜索或使用连接的设备。
PIN代码
变更蓝牙连接所需的PIN(最多12个字符)。
打印机名称
设定蓝牙连接时变更编制的设备名称(最多12个字符)。
ZQ110
* 可在自检页面中确认蓝牙连接模式等认证及加密模式。
8. 请重启打印机。
Rev. 1.00
- 12 -
移动打印机整合实用手册
3-2 在PDA中使用时
1. 请打开打印机电源。
2. 请准备PDA中使用的整合实用程序执行文件。
本执行文件随CPU而不同，同时提供光盘。
- ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
- ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. 请执行整合实用程序执行文件。
4. 请选择接口(Port)后单击虚拟存储器开关管理员(Virtual Memory Switch Manager)
ZQ110
。关于接口请参考(随设备而不同)
蓝牙连接手册
。
5. 接收并显示打印机的虚拟存储器开关设定。
Rev. 1.00
- 13 -
移动打印机整合实用手册
6. 请设定所需功能后单击下一步(Next)(各目录功能与PC的内容相同)。
* 要返回打印机的基本设定，请单击基本值(Default)。
ZQ110
7. 请设定所需功能后单击下一步(Next)。单击(上一步(Prev)返回上一画面)。
Rev. 1.00
- 14 -
移动打印机整合实用手册
8. 请设定必要功能后单击下一步(Next)。
ZQ110
9. 请设定必要功能后单击下一步(Next)。
Rev. 1.00
- 15 -
移动打印机整合实用手册
10. 请设定必要功能后单击保存(Save)。
ZQ110
11. 请重启打印机。
Rev. 1.00
- 16 -
移动打印机整合实用手册
4. NV图像下载管理员
4-1 在PC中使用时
1. 执行整合实用程序执行文件的打印机连接方法和指南与第3项虚拟存储器开关管理员
中所提供的内容相同。请参照此项。
2. 请在PC中准备图像文件。(例: Main.bmp)

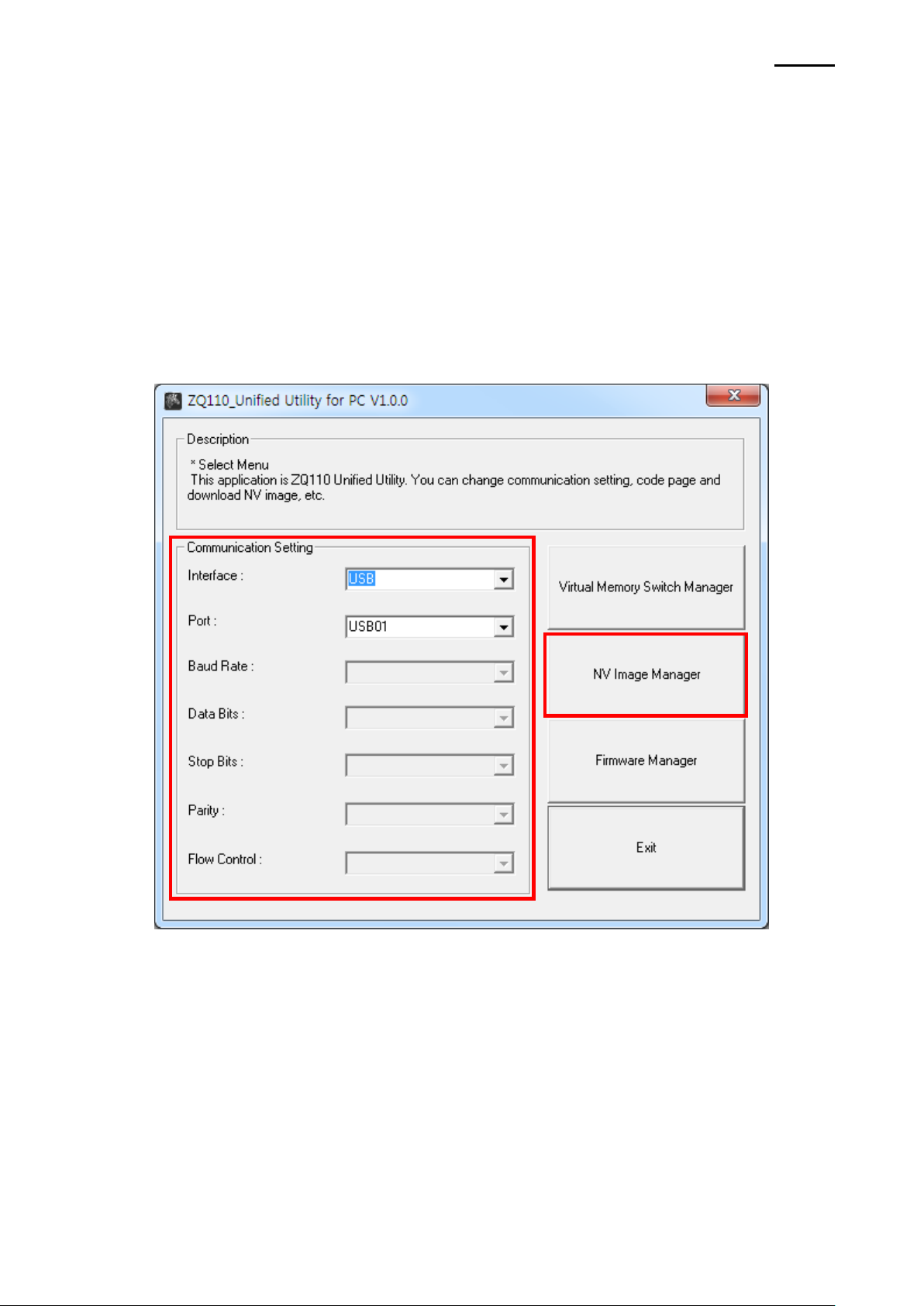

3. 请选择接口(Port)并单击NV图像管理员(NV Image Manager)。
ZQ110
关于接口请参照(随设备不同)
蓝牙连接手册
。
Rev. 1.00
- 17 -
移动打印机整合实用手册

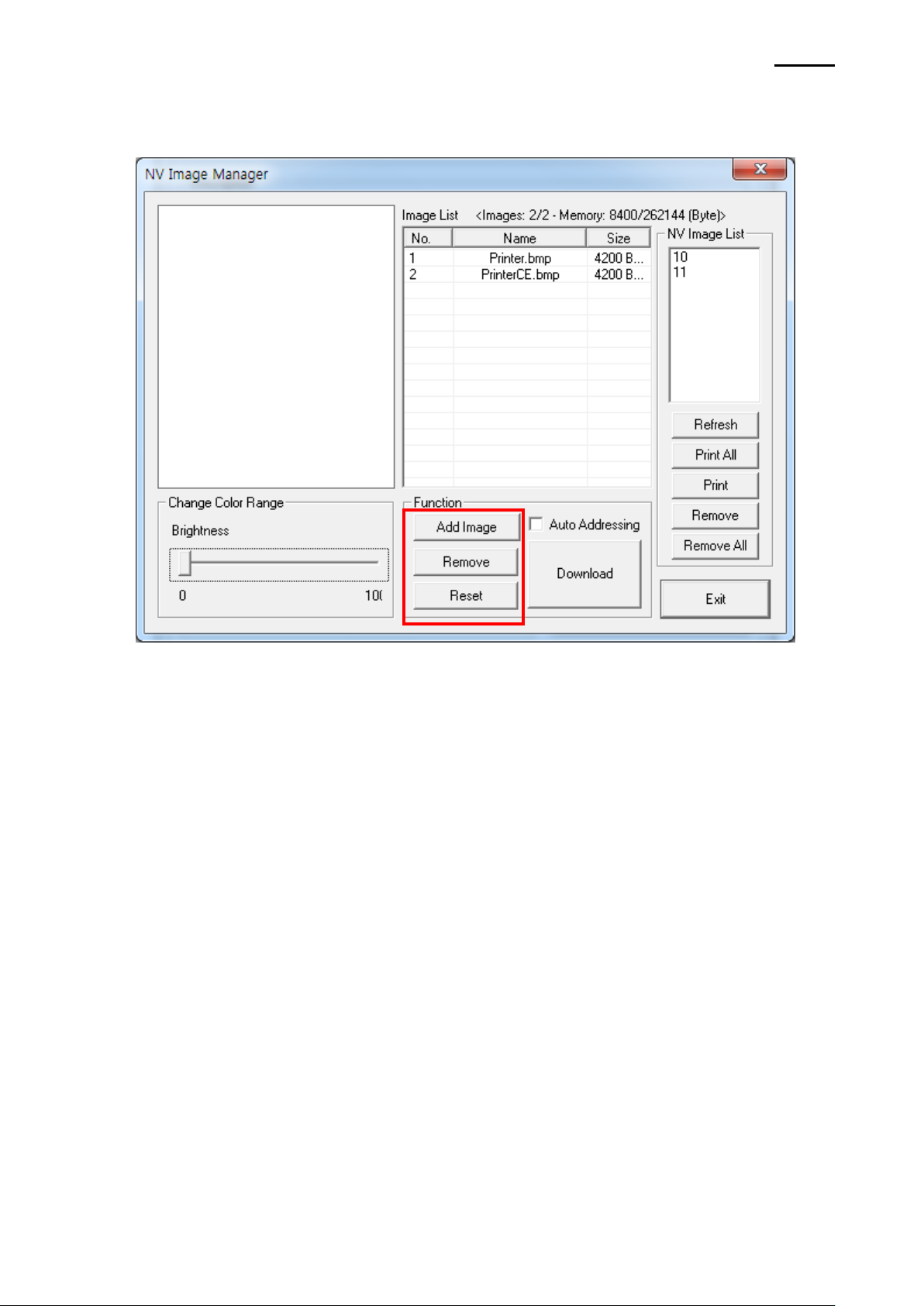

4. 请单击追加图像(Add Image)在图像目录中追加所需图像。要删除所选图像，请单击
删除(Remove)；要删除全部图像目录，请单击重新设定(Reset)。
ZQ110
Rev. 1.00
- 18 -
移动打印机整合实用手册
5. NV图像目录包括已保存图像的地址号码。
已保存的图像管理中可以使用如下按钮。
全部打印(Print All): 打印目录中的所有图像
打印(Print): 打印所选的图像
全部删除(Remove All): 删除所有图像
ZQ110
Rev. 1.00
- 19 -
移动打印机整合实用手册

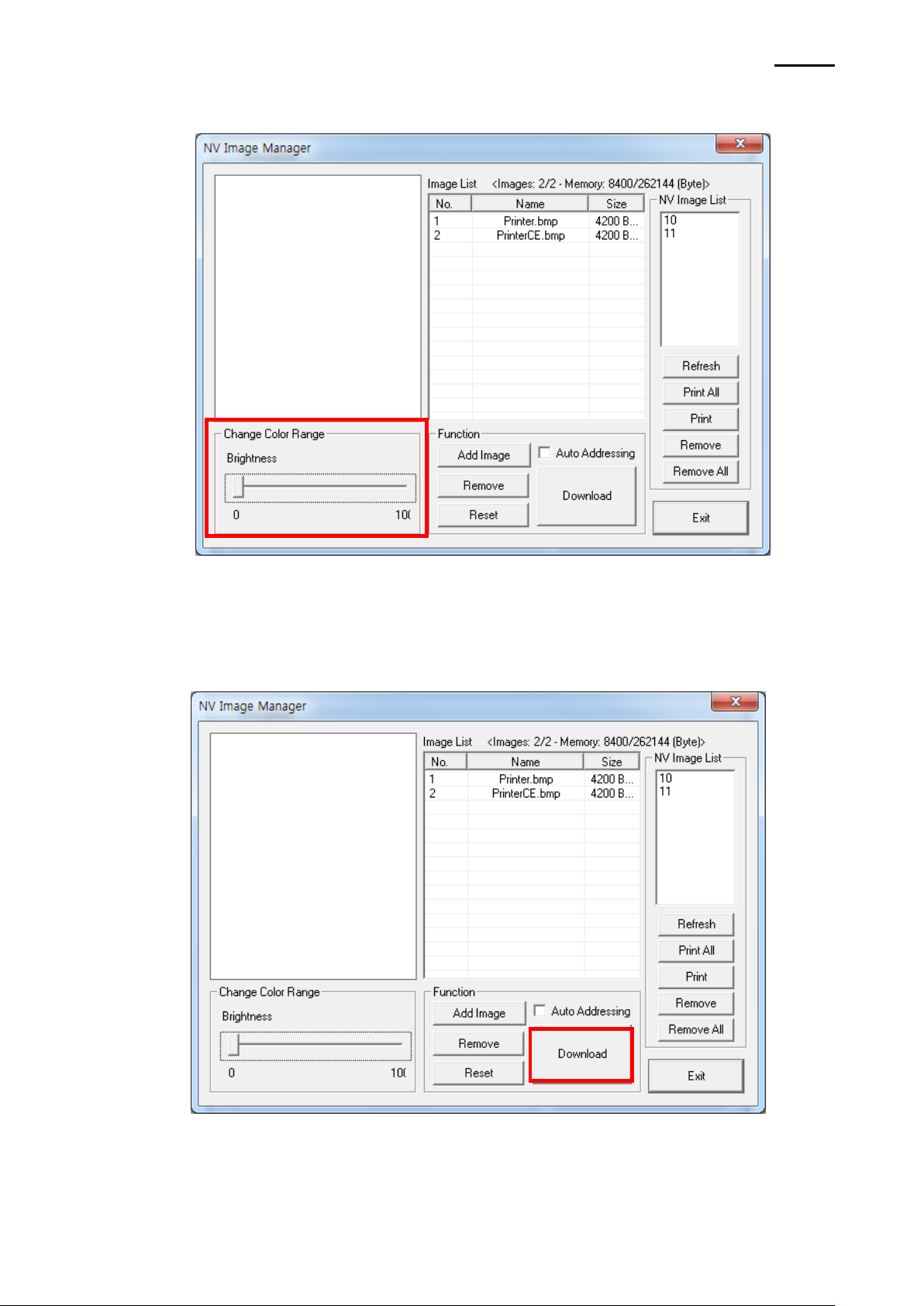

6. 请在图像目录中选择图像后调整亮度水平，设定要下载图像的亮度。
ZQ110
7. 请点击下载(Download)并下载图像。
选择自动指定地址 (Auto addressing)自动保存地址码
(未选择此功能时需要手动输入)。
8. 下载完成后NV图像目录(NV Image List)中显示保存的地址号码。
Rev. 1.00
- 20 -
移动打印机整合实用手册
4-2 在PDA中使用时
1. 请打开打印机电源。
2. 请准备要在PDA中使用的整合实用程序执行文件
本执行文件随CPU而不同，一同提供光盘。
ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. 请在PDA中准备图像文件(例: Main.bmp).
4. 请执行整合实用程序执行文件。

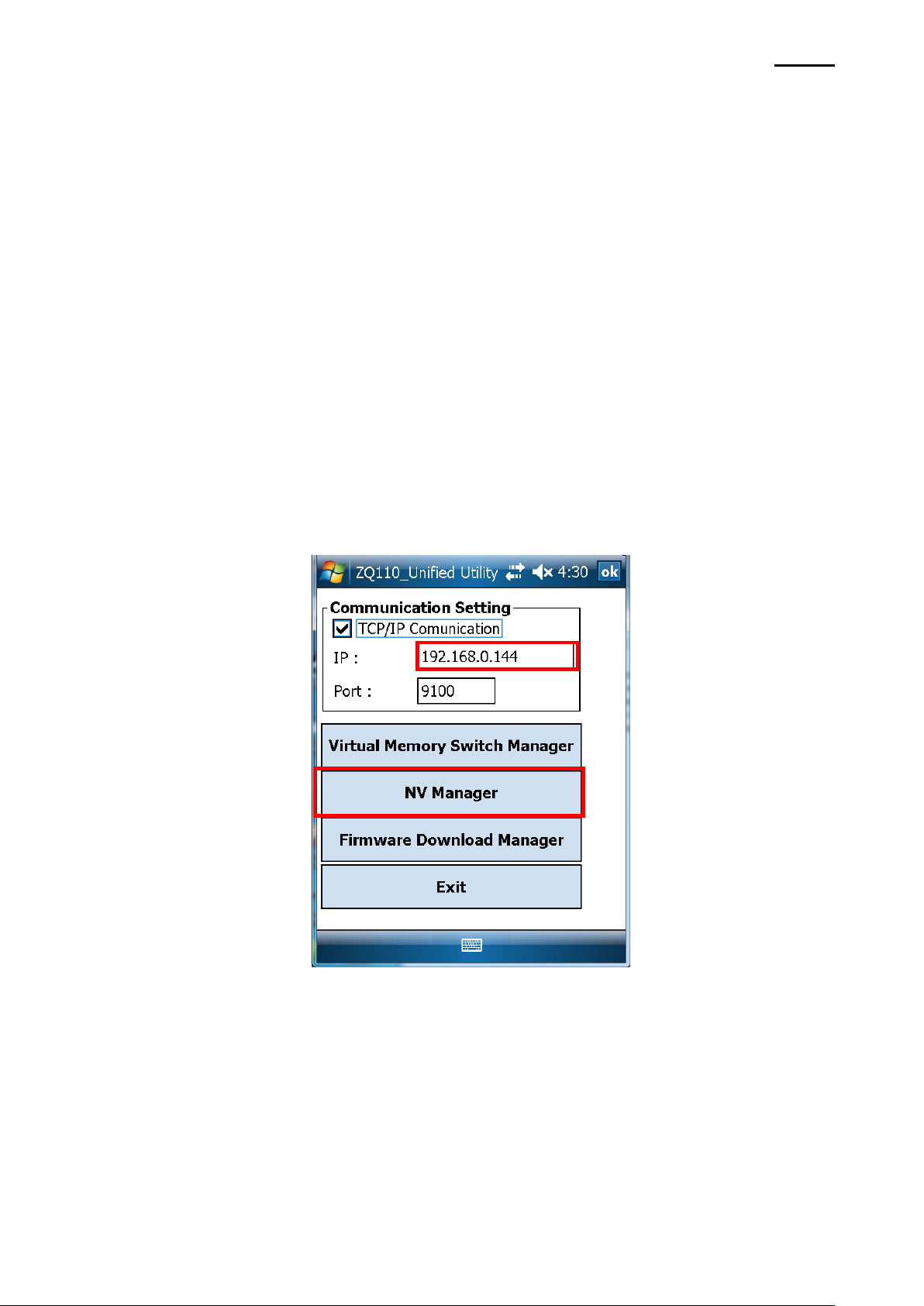

5. 请选择接口(Port)后单击NV管理员(NV Manager)。
ZQ110
关于接口请参考(随设备不同)
蓝牙连接手册
。
Rev. 1.00
- 21 -
移动打印机整合实用手册

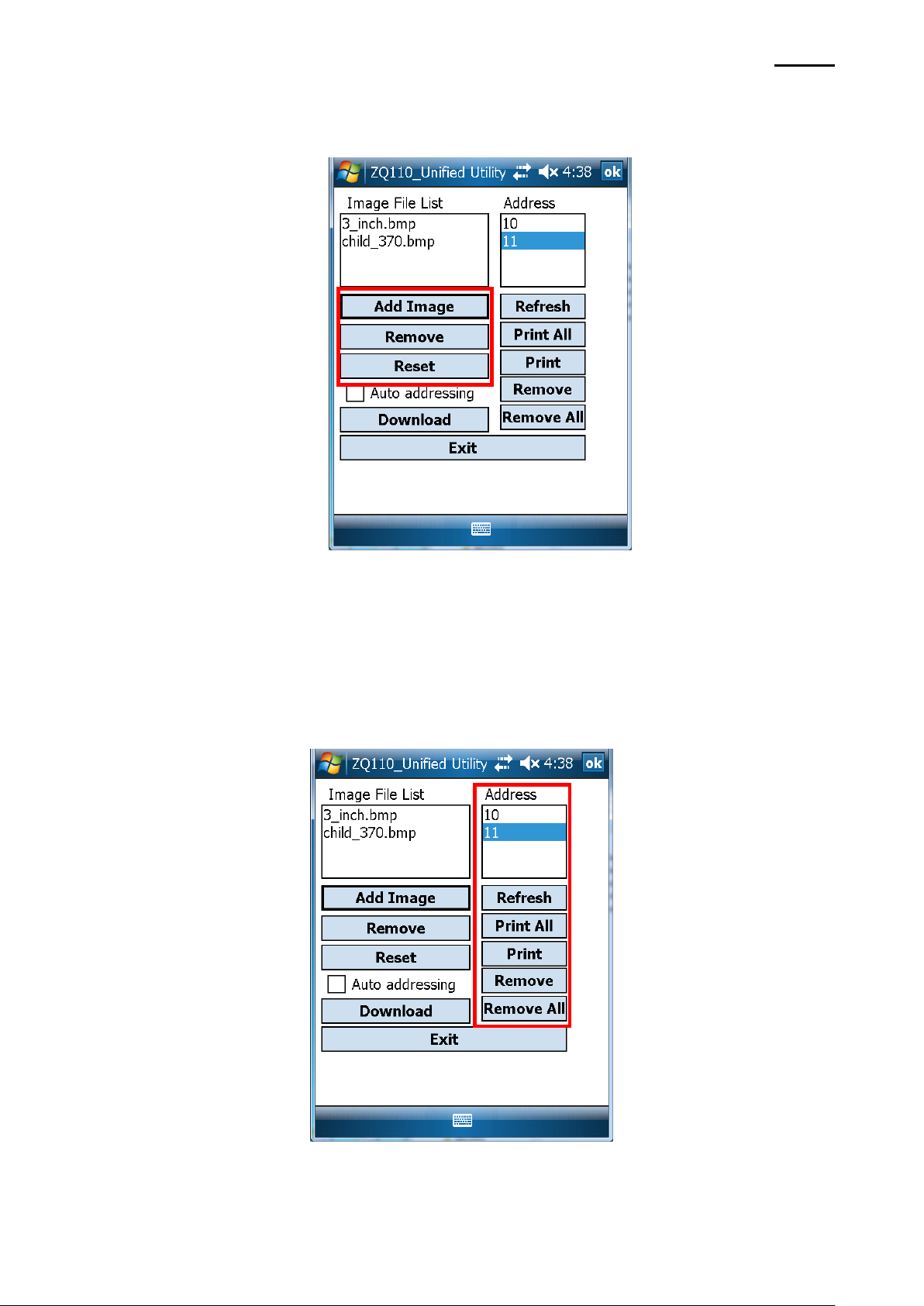

6. 请单击追加图像(Add Image)在图像目录中追加所需的图像。要删除所选图像时，请
单击删除(Remove)；要删除全部图像目录时，请单击重新设定(Reset)。
ZQ110
7. 地址(Address)字段内包括已保存的图像地址号码。
使用如下按钮管理已保存的图像。
打印(Print): 打印所选的图像
全部打印(Print All): 打印目录中的所有图像
全部删除(Remove All): 删除所有图像
Rev. 1.00
- 22 -
移动打印机整合实用手册

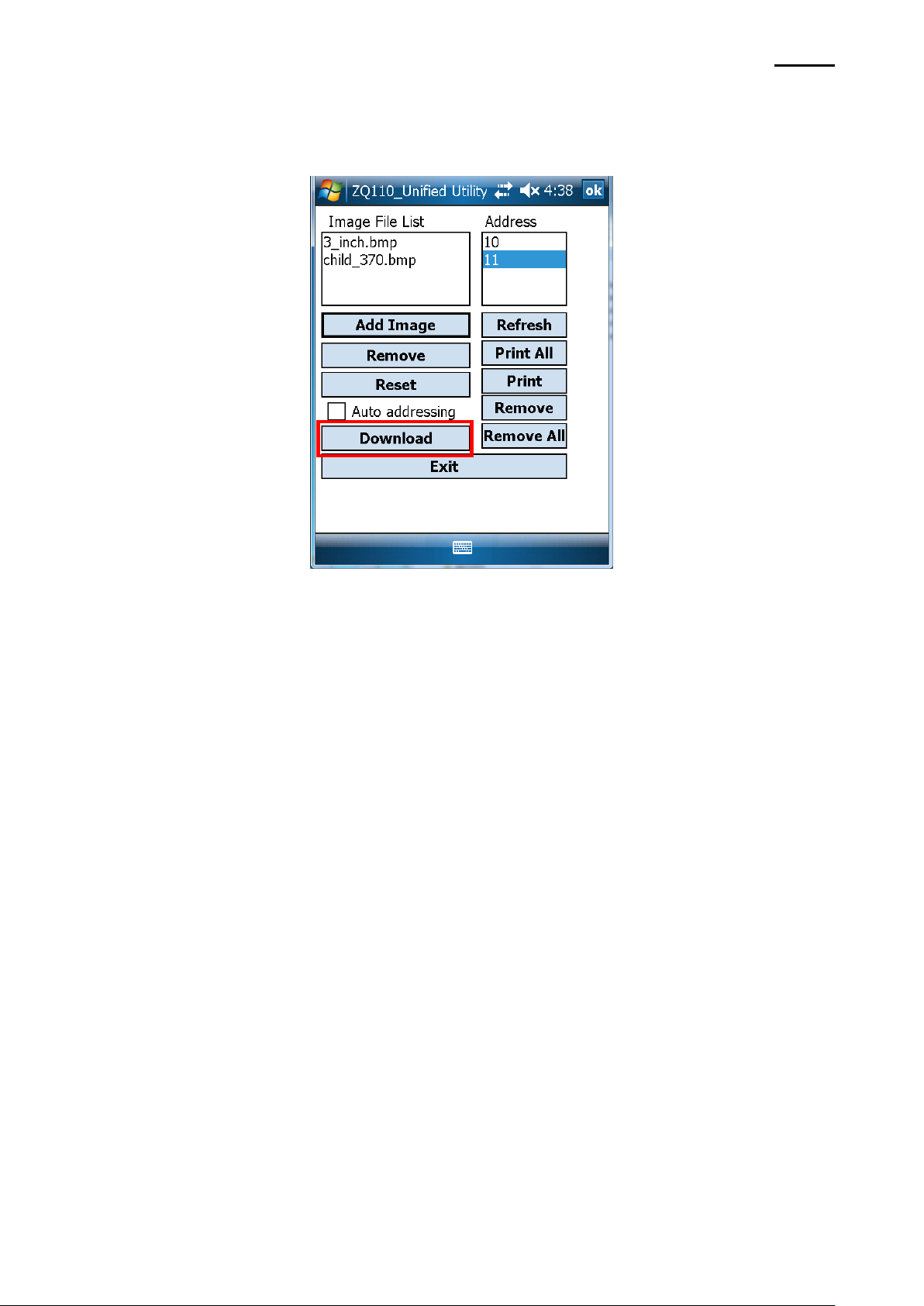

8. 请单击下载(Download)下载图像。自动保存地址号码(开始地址“00”)。
Click Download to download the image(s).
Automatically saves address numbers. (Start Address is “00”.)
ZQ110
9. 下载完成后显示“地址”中保存的地址号码。
Rev. 1.00
- 23 -
移动打印机整合实用手册
5. 固件下载管理员
5-1 在PC中使用时
打印机中安装有标准固件。
下载和安装ZQ110打印机的固件时请按照如下步骤操作。
1. 执行整合实用程序执行文件的打印机连接方法和指南与第3项虚拟存储器开关管理员
中所提供的内容相同。请参照此项。
2. 请在PC中准备图像文件。
升级固件可以改善打印机性能。

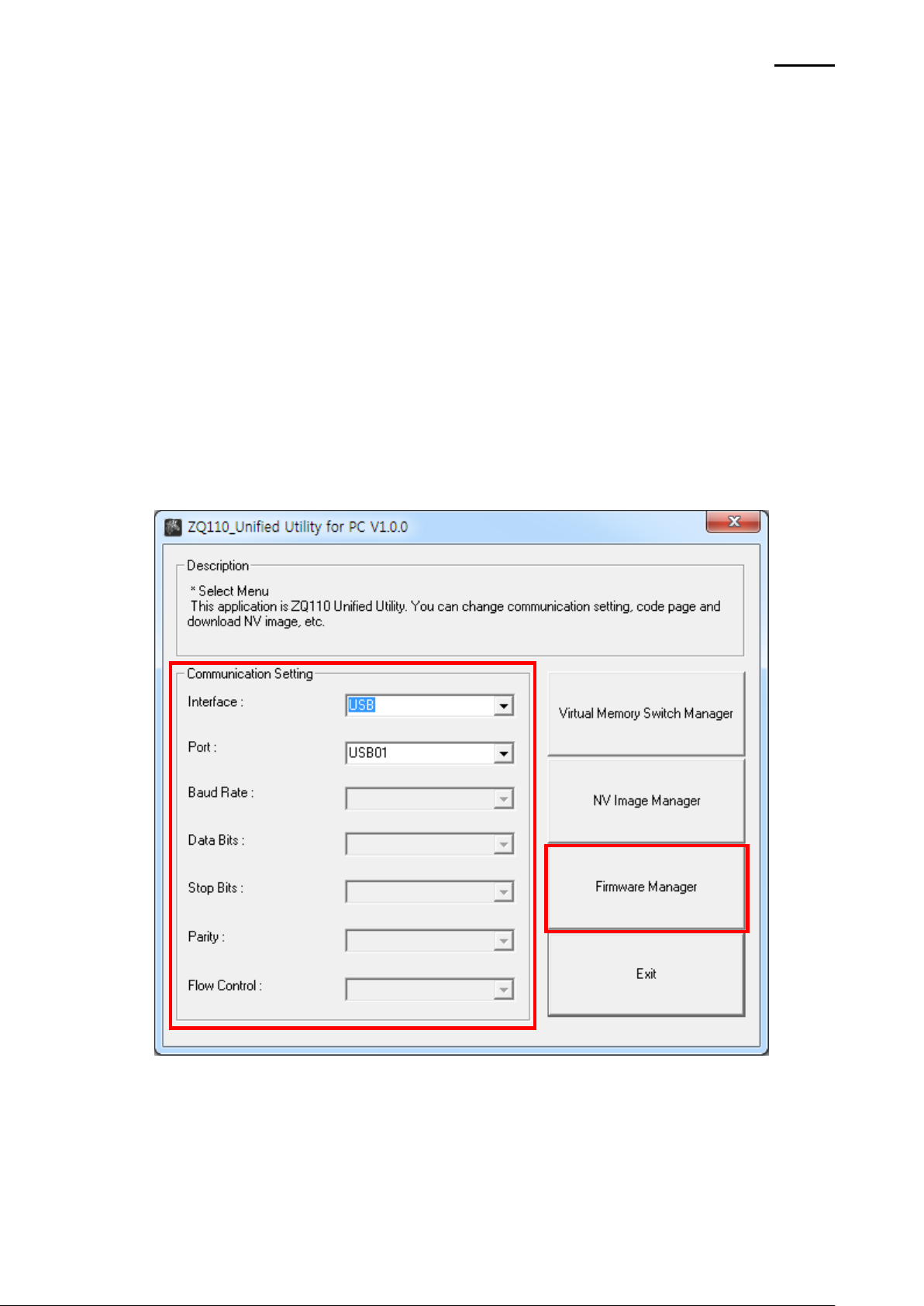

3. 请选择接口(Port)并单击固件管理员(NV Image Manager)。关于接口请参照(随设备
不
同)蓝牙连接手册
。
ZQ110
4. 固件下载：具体事项请参考第5-3项固件下载指南。
Rev. 1.00
- 24 -
移动打印机整合实用手册
5-2 在PDA中使用时
打印机中安装有标准固件。
下载和安装ZQ110打印机的固件时，请遵从如下步骤操作。
1. 请打开打印机电源。
2. 请准备要在PDA中使用的整合实用程序执行文件。
此执行文件随CPU而不同，一同提供光盘。
ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. 请在PDA中准备固件文件。
升级固件可以改善打印机性能。
4. 请执行整合实用程序执行文件。
ZQ110

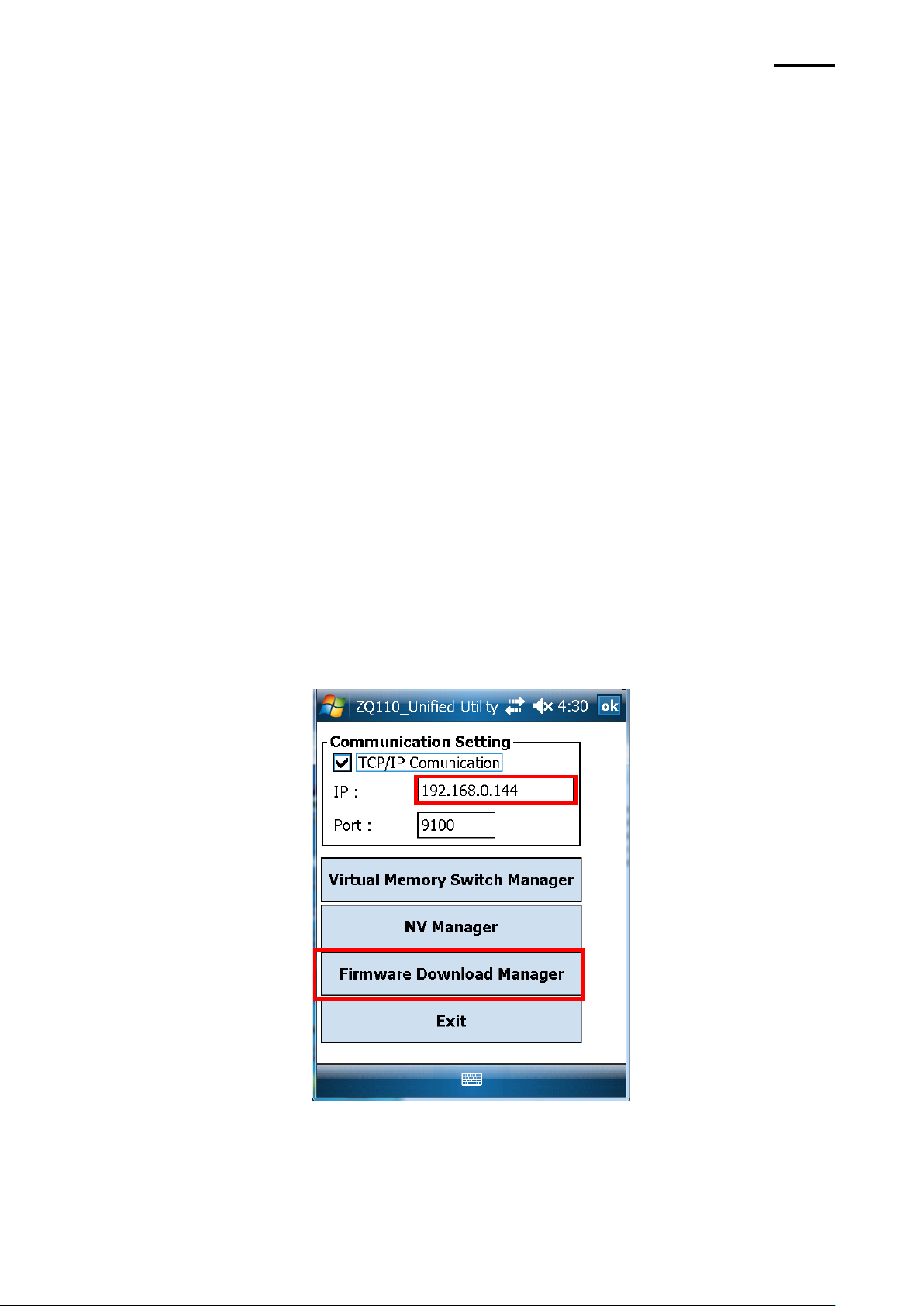

5. 请选择接口(Port)后单击固件管理员(Firmware Manager)。有关接口请参考(随设备
不同)
蓝牙连接手册
。
6. 固件下载：具体事项请参考第5-3项固件下载指南。
Rev. 1.00
- 25 -
移动打印机整合实用手册
5-3 下载固件指南
1. 请打开整合实用程序。

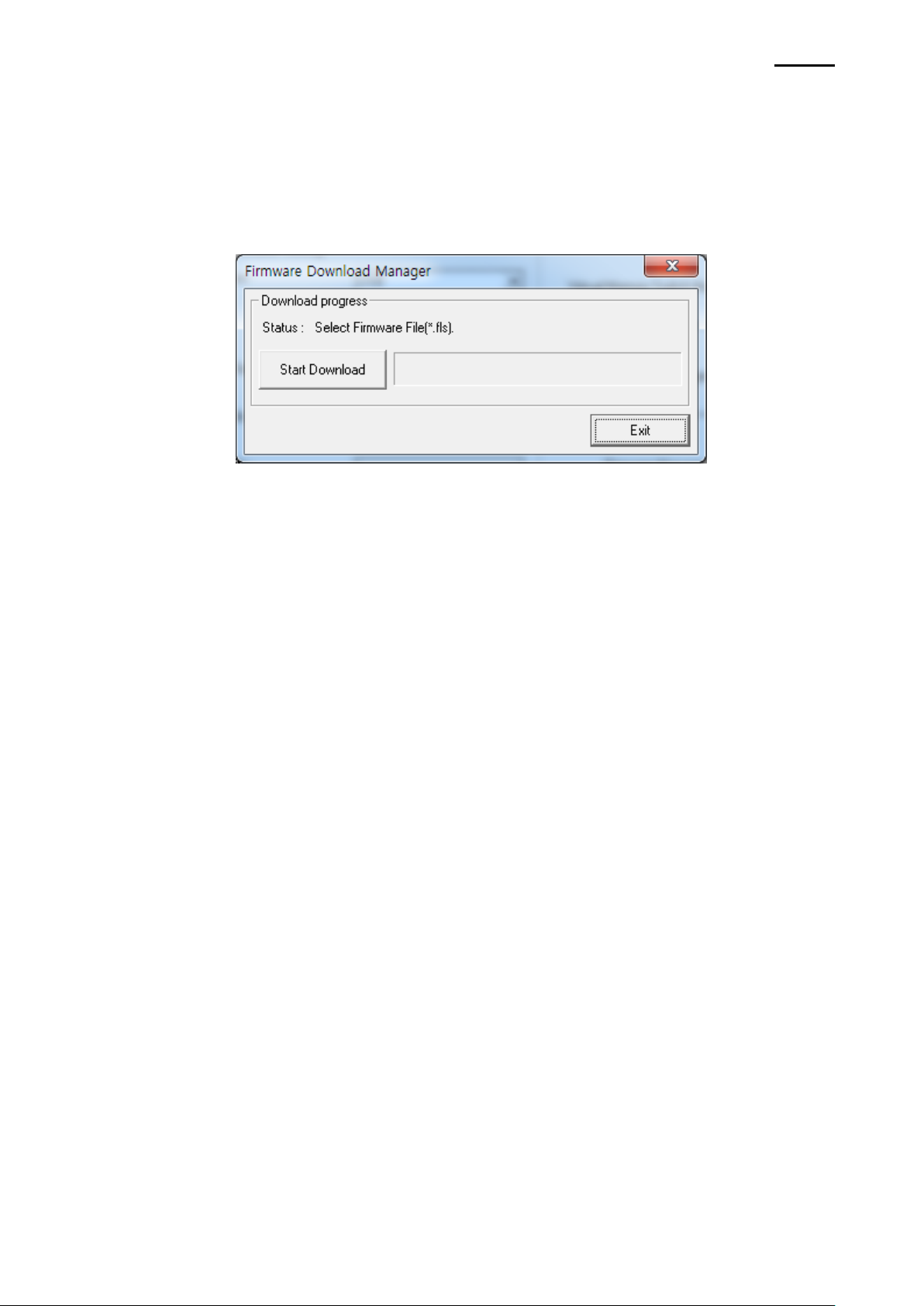

2. 请执行固件下载管理员，下载固件文件(extension:*.fls)。
ZQ110
3. 下载固件的过程中，打印机的状态如下。
a. 绿色LED亮起。
b. 红色LED亮起。
c. 蓝色LED亮起。
d. 三个LED全部亮起。
4. 2阶段完成后请重启打印机。
5. 请打开整合实用程序。
6. 请执行固件下载管理员，下载与下载固件一致的字体文件(extension:*.fls)。
如下目录提供固件的字体图文件。
KROB的情况: mobile_godic.fls
CHOB的情况: mobile_big5.fls
CNOB的情况: mobile_gb2312.fls
JPOB的情况: mobile_japfont.fls
参考∶使用字体时无需重启打印机。也可以不按照规定的顺序下载字体。
7. 下载固件和字体后，应随用户环境设定和打印机硬件设定来设定存储开关。
Rev. 1.00
