1. Aviso
Este Manual do utilitário unificado fornece informações sobre o programa utilitário usado
para definir as condições de operação da impressora e adicionar funções.
O programa utilitário consiste em três funções.
1. Uma função que configura as condições de operação da impressora por meio de
um controle sem hardware, por meio de comutações virtuais baseadas em software
(VMSM: Gerenciador de comutação de memória virtual).
2. Uma função que facilita o carregamento de arquivos de imagem, como logotipos,
destinada a impressões repetitivas (NV Image Download Manager).
3. Uma função que carrega e instala o firmware mais recente, sujeito a modificações
contínuas para melhorias de desempenho do produto (Firmware Download
Manager).
2. Ambiente do SO (Sistema operacional)
Os seguintes sistemas operacionais são compatíveis:
Microsoft Windows XP (32/64 bits)
Microsoft Windows 2003 Server (32/64 bits)
Microsoft Windows Embedded for Point of Service
Microsoft Windows VISTA (32/64 bits)
Microsoft Windows 7 (32/64 bits)
Microsoft Windows 8 (32/64 bits)
Microsoft Windows CE 5.0
Microsoft Windows CE 6.0
Microsoft Windows Mobile 5.0
Microsoft Windows Mobile 6.x
Rev. 1.00
- 7 -
Impressora móvel
ZQ110_Manual do utilitário unificado
3. Gerenciador de comutação de memória virtual
3-1 Ao utilizar em um PC
1. Conecte a impressora e o PC usando o cabo de interface (tipo USB). Se estiver
usando Bluetooth, não é necessário usar um cabo de conexão.
ZQ110
2. Ligue a impressora.
3. Prepare o arquivo executável do Utilitário unificado a ser usado no PC.
O arquivo executável pode ser encontrado no CD incluído.
(ZQ110_Unified Utility for PC ver 1.x.x.exe)
4. Execute o arquivo executável do Utilitário unificado.
Rev. 1.00
- 8 -
Impressora móvel
ZQ110_Manual do utilitário unificado

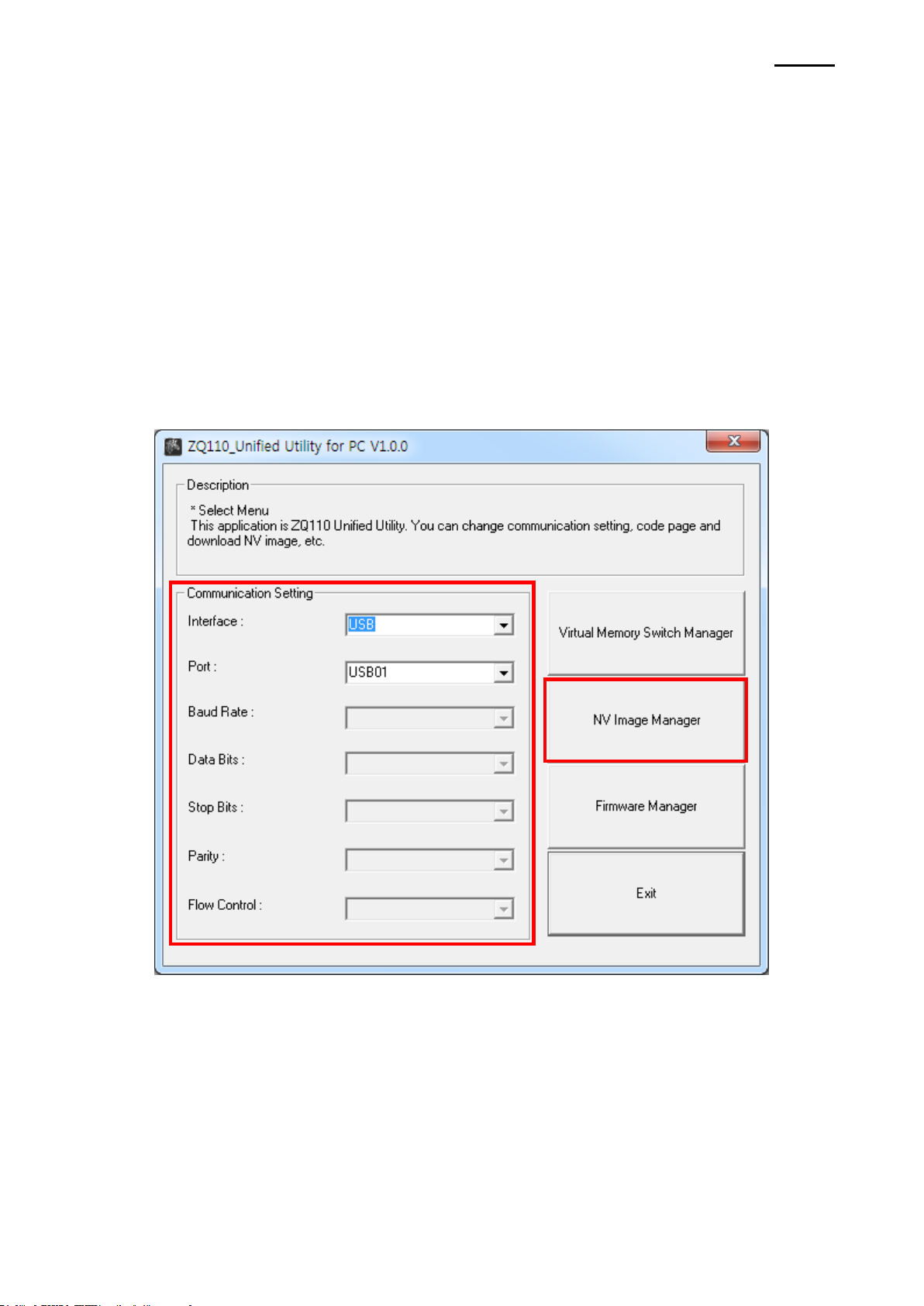

5. Selecione Port (Porta) e clique em Virtual Memory Switch Manager (Gerenciador
de comutação de memória virtual).
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar de
acordo com o dispositivo).
ZQ110
Rev. 1.00
ZQ110
- 9 -
Impressora móvel
ZQ110_Manual do utilitário unificado
6. As configurações de Comutação de memória virtual da impressora são exibidas.
a. Na guia Printer Setting 1 (Configuração da impressora 1), estão disponíveis as
configurações de densidade, velocidade e página de códigos da impressora.
b. Na guia Printer Setting 2 (Configuração da impressora 2), estão disponíveis as
configurações de marca preta, aviso sonoro (bipes) de acordo com o status do
papel.
Rev. 1.00
ZQ110
- 10 -
Impressora móvel
ZQ110_Manual do utilitário unificado
c. O botão "Advance" (Avançar) permite configurar a opção Sentinel (Sentinela).
d. Na guia Printer Interface (Interface da impressora), está disponível a
configuração de informações de Bluetooth.
Rev. 1.00
ZQ110
- 11 -
Impressora móvel
ZQ110_Manual do utilitário unificado
Função
Descrição
Printing Density
Define a densidade de impressão
Faixa de valores: 80 a 150%
Printing Speed
Define a velocidade de impressão
Faixa de valores: 50 ou 90 mm/s
Default Code Page
Define a página de códigos padrão
(Consulte no Manual da Página de Códigos informações mais
detalhadas sobre as Páginas de código suportadas).
Default Font Type
Define o tipo e tamanho da fonte padrão
Double Byte Character Mode
Define o modo de uso da linguagem de byte duplo
Black Mark
Modo de recebimento de alterações de Marca preta ou modo de
marca preta.
Beeps for Paper Roll End
Define se deve haver aviso sonoro ou não quando o rolo de papel
estiver acabando
Beeps for Low Battery End
Define o aviso sonoro ao alcançar baixa capacidade da bateria
Auto Power Off Time
Define o intervalo de tempo entre a impressora ficar ociosa e o
desligamento automático da impressora
Auto Power Saving Time
Define o intervalo de tempo para entrada automática no modo de
economia de energia enquanto a impressora estiver em uso
MSR (Magnetic Stripe
Reader) Trigger
Define o modo de leitura de dados MSR; 7 modos suportados
(Consulte “GS” (“E” no “Manual de Comandos”).
RF Interface Configuration
Define o tipo de conexão sem fio (WLAN, Bluetooth)
Serial Interface Configuration
Altera a configuração de interface serial
* Após alterar essa configuração, a impressora deve ser
reiniciada para que a alteração entre em vigor.
Authentication & Encryption
Define ou cancela o modo de Autenticação e criptografia ao se
conectar via Bluetooth
* Se o modo de Autenticação e criptografia estiver desativado, a
conexão com um dispositivo pode ser feita sem a digitação de
um PIN.
Connection Mode
Define o Mode1 (Modo 1), Mode2 (Modo 2) ou o Mode3 (Modo 3)
ao se conectar via Bluetooth.
Modo 1: Conexão possível somente com o primeiro
dispositivo com o qual a conexão foi bem-sucedida.
Modo 2: Conexão possível com todos os dispositivos com
Bluetooth ativado por meio de um PIN.
Modo 3: Conexão possível somente com o primeiro
dispositivo com o qual a conexão foi bem-sucedida e a
pesquisa ou o uso do dispositivo conectado são possíveis.
PIN Code
Altera o PIN exigido para conexões Bluetooth.
(máximo de 12 caracteres)
Printer Name
Altera o nome do dispositivo criado ao estabelecer uma conexão
Bluetooth (máximo de 12 caracteres)
7. Após definir as funções desejadas, clique em Save (Salvar) para armazenar as
configurações. As funções por categoria são as seguintes:
* Também é possível verificar a autenticação, o modo de Criptografia e o modo de
Conexão do Bluetooth na página de autoteste.
8. Reinicie a impressora.
Rev. 1.00
- 12 -
Impressora móvel
ZQ110_Manual do utilitário unificado
3-2 Ao usar em um PDA
1. Ligue a impressora.
2. Prepare o arquivo executável do Utilitário unificado a ser usado no PDA.
Os arquivos executáveis variam de acordo com a CPU e podem ser encontrados
no CD incluído.
- ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
- ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. Execute o arquivo executável do Utilitário unificado.
4. Selecione Port (Porta) e clique em Virtual Memory Switch Manager (Gerenciador
de comutação de memória virtual).
ZQ110
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar de
acordo com o dispositivo).
5. As configurações de Comutação de memória virtual são recebidas e exibidas.
Rev. 1.00
- 13 -
Impressora móvel
ZQ110_Manual do utilitário unificado
6. Após configurar a função desejada, clique em Next (Avançar).
(As funções por categoria são idênticas às funções no PC).
* Clique em Default (Padrão) para retornar a impressora às configurações padrão.
ZQ110
7. Após configurar a função desejada, clique em Next (Avançar).
(Clicar em Prev (Anterior) volta para a tela anterior).
Rev. 1.00
- 14 -
Impressora móvel
ZQ110_Manual do utilitário unificado

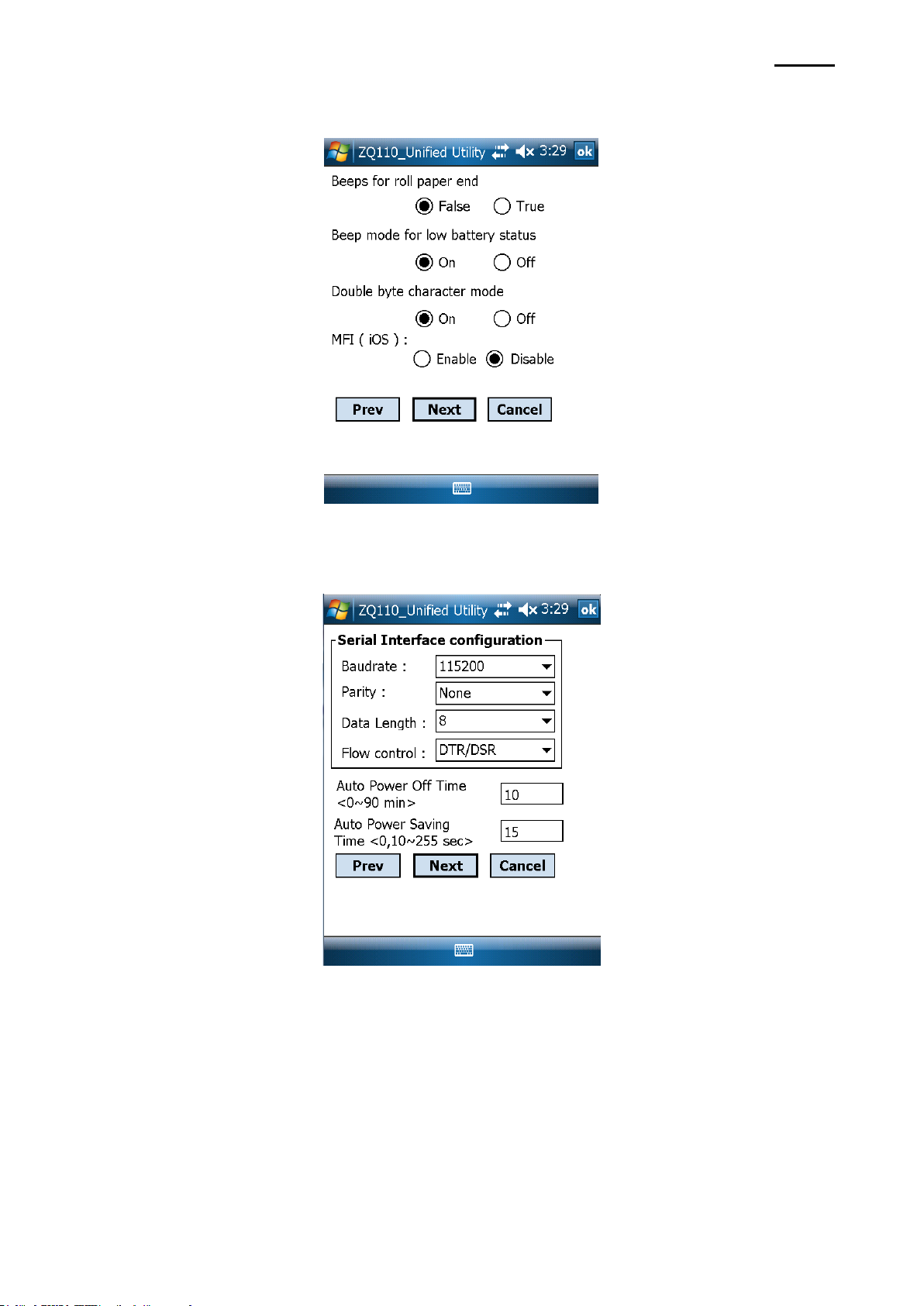

8. Após configurar a função desejada, clique em Next (Avançar).
ZQ110
9. Após configurar a função desejada, clique em Next (Avançar).
Rev. 1.00
- 15 -
Impressora móvel
ZQ110_Manual do utilitário unificado
10. Após configurar a função desejada, clique em Save (Salvar).
ZQ110
11. Reinicie a impressora.
Rev. 1.00
- 16 -
Impressora móvel
ZQ110_Manual do utilitário unificado
4. NV Image Download Manager
4-1 Ao utilizar em um PC
1. O método de conexão da impressora e as instruções para executar o
arquivo executável do Utilitário unificado são idênticos aos fornecidos na
seção 3. Gerenciador de comutação de memória virtual. Consulte a
seção mencionada acima.
2. Prepare o arquivo de imagem no PC (por exemplo, Main.bmp)
3. Selecione Port (Porta) e clique em NV Image Manager.
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar
de acordo com o dispositivo).
ZQ110
Rev. 1.00
- 17 -
Impressora móvel
ZQ110_Manual do utilitário unificado
4. Clique em Add Image (Adicionar imagem) para adicionar as imagens desejadas à
lista de imagens.
Clique em Remove (Remover) para excluir as imagens selecionadas e clique em
Reset (Redefinir) para excluir a lista inteira de imagens.
ZQ110
Rev. 1.00
- 18 -
Impressora móvel
ZQ110_Manual do utilitário unificado
5. A NV Image List (Lista de imagens NV) contém os números dos endereços das
imagens salvas.
Os botões a seguir podem ser usados para lidar com as imagens salvas.
Print All (Imprimir tudo): Imprime todas as imagens na lista
Print (Imprimir): Imprime as imagens selecionadas
Remove All (Remover tudo): Exclui todas as imagens
ZQ110
Rev. 1.00
- 19 -
Impressora móvel
ZQ110_Manual do utilitário unificado
6. Após selecionar uma imagem na lista de imagens, ajuste o nível de brilho para
definir o brilho da imagem a ser carregada.
ZQ110
7. Clique em Download (Carregar) para carregar as imagens.
Marcar a opção Auto addressing (Endereçamento automático) salva
automaticamente os números dos endereços. (É necessário inserir
manualmente se a opção não for marcada).
8. Quando o carregamento for concluído, os números de endereços salvos aparecem
na NV Image List (Lista de imagens NV).
Rev. 1.00
- 20 -
Impressora móvel
ZQ110_Manual do utilitário unificado
4-2 Ao usar em um PDA
1. Ligue a impressora.
2. Prepare o arquivo executável do Utilitário unificado a ser usado no PDA.
Os arquivos executáveis variam de acordo com a CPU e podem ser encontrados
no CD incluído.
ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. Prepare o arquivo de imagem no PDA (por exemplo, Main.bmp)
4. Execute o arquivo executável do Utilitário unificado.
ZQ110
5. Selecione Port (Porta) e clique em NV Manager.
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar de
acordo com o dispositivo).
Rev. 1.00
- 21 -
Impressora móvel
ZQ110_Manual do utilitário unificado
6. Clique em Add Image (Adicionar imagem) para adicionar as imagens desejadas
à lista de imagens.
Clique em Remove (Remover) para excluir as imagens selecionadas e clique
em Reset (Redefinir) para fazer modificações.
ZQ110
7. O campo Address (Endereço) contém os números dos endereços das imagens
salvas.
Os botões a seguir podem ser usados para lidar com as imagens salvas.
Print (Imprimir): Imprime as imagens selecionadas
Print All (Imprimir tudo): Imprime todas as imagens na lista
Remove All (Remover tudo): Exclui todas as imagens
Rev. 1.00
- 22 -
Impressora móvel
ZQ110_Manual do utilitário unificado
8. Clique em Download (Carregar) para carregar as imagens.
Salva automaticamente os números dos endereços. (O endereço inicial é “00”).
ZQ110
9. Quando o carregamento for concluído, os números dos endereços salvos
aparecem no campo “address” (endereço).
Rev. 1.00
- 23 -
Impressora móvel
ZQ110_Manual do utilitário unificado
5. Firmware Download Manager
5-1 Ao utilizar em um PC
A impressora é fornecida equipada com o firmware padrão.
Para carregar e instalar o firmware na impressora ZQ110, siga as etapas abaixo:
1. O método de conexão da impressora e as instruções para executar o
arquivo executável do Utilitário unificado são idênticos aos fornecidos
na seção 3. Gerenciador de comutação de memória virtual. Consulte
a seção mencionada acima.
2. Prepare o arquivo do firmware no PC.
O firmware pode ser atualizado para melhorar o desempenho da impressora.
3. Selecione Port (Porta) e clique em Firmware Manager.
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar
de acordo com o dispositivo).
ZQ110
4. Carregue o firmware; consulte a seção 5-3 Instruções para carregamento do
firmware para obter mais detalhes.
Rev. 1.00
ZQ110
- 24 -
Impressora móvel
ZQ110_Manual do utilitário unificado
5-2 Ao usar em um PDA
A impressora é fornecida equipada com o firmware padrão.
Para carregar e instalar o firmware na impressora ZQ110, siga as etapas abaixo:
1. Ligue a impressora.
2. Prepare o arquivo executável do Utilitário unificado a ser usado no PDA.
Os arquivos executáveis variam de acordo com a CPU e podem ser encontrados
no CD incluído.
ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe
3. Prepare o arquivo do firmware no PDA.
O firmware pode ser atualizado para melhorar o desempenho da impressora.
4. Execute o arquivo executável do Utilitário unificado.
5. Selecione Port (Porta) e clique em Firmware Download Manager.
Consulte o Manual de conexão Bluetooth a respeito da porta (ela pode variar de
acordo com o dispositivo).
6. Carregue o firmware; consulte a seção 5-3 Instruções para carregamento do
firmware para obter mais detalhes.
Rev. 1.00
- 25 -
Impressora móvel
ZQ110_Manual do utilitário unificado
5-3 Instruções para carregamento do firmware
1. Abra o Utilitário unificado.
2. Execute o Firmware Download Manager para carregar o arquivo do firmware
(extensão: *.fls).
3. Durante o carregamento do firmware, o status da impressora avança da seguinte
ZQ110
forma:
a. Um LED vermelho acende de forma contínua.
b. Um LED vermelho acende de forma contínua, um LED azul fica piscando.
c. Um LED vermelho acende de forma contínua, um LED azul mantém a luz
contínua e três LEDs verdes ficam piscando.
d. Um LED vermelho, um azul e três verdes acendem de forma contínua.
4. Após a conclusão da etapa 0, reinicie a impressora.
5. Abra o Utilitário unificado.
6. Execute o Firmware Download Manager para carregar o arquivo de fontes
(extensão: *.fls) que corresponda ao firmware carregado.
A lista abaixo fornece um mapa de arquivos de fontes para o firmware.
Caso seja KROB: mobile_godic.fls
Caso seja CHOB: mobile_big5.fls
Caso seja CNOB: mobile_gb2312.fls
Caso seja JPOB: mobile_japfont.fls
Observação: Não é necessário redefinir a impressora para usar as fontes. Não é
necessário carregar as fontes em uma ordem específica.
7. Depois de carregar o firmware e as fontes, será necessário configurar as
comutações de memória de acordo com as preferências do usuário e as
configurações de hardware da impressora.
Rev. 1.00
Loading...
