1. 매뉴얼 안내

이 통합 유틸리티 매뉴얼에는 프린터의 동작조건 설정 및 기능을 추가하는 유틸리티
프로그램에 대한 사용방법이 기술되어 있습니다.

통합 유틸리티 프로그램에는 3가지 기능이 있습니다.

1. 하드웨어 적인 조종이 아닌 소프트웨어 적인 가상의 스위치를 사용하여
프린터의 동작조건을 설정하는 기능 (VMSM: Virtual Memory Switch Manager)

2. 로고 등의 이미지 파일을 반복 인쇄할 경우 이 파일을 프린터에 다운로드 하는
기능(NV Image Download Manager)

3. 프린터 성능 향상 등의 목적으로 펌웨어가 변경되었을 경우, 이를 다운받아
프린터에 설치하는 기능(Firmware Download Manager).

2. 운영체제(OS) 환경

다음 운영체제(OS)에서 사용 가능합니다.

 Microsoft Windows XP (32bit/64bit)
 Microsoft Windows 2003 Server (32bit/64bit)
 Microsoft Windows Embedded For Point Of Service
 Microsoft Windows VISTA (32bit/64bit)
 Microsoft Windows 7 (32bit/64bit)
 Microsoft Windows 8 (32bit/64bit)
 Microsoft Windows CE 5.0
 Microsoft Windows CE 6.0
 Microsoft Windows Mobile 5.0
 Microsoft Windows Mobile 6.x

Rev. 1.00

- 7 -

모바일 프린터
통합 유틸리티 매뉴얼

3. Virtual Memory Switch Manager 사용방법

3-1 PC에서 사용할 경우

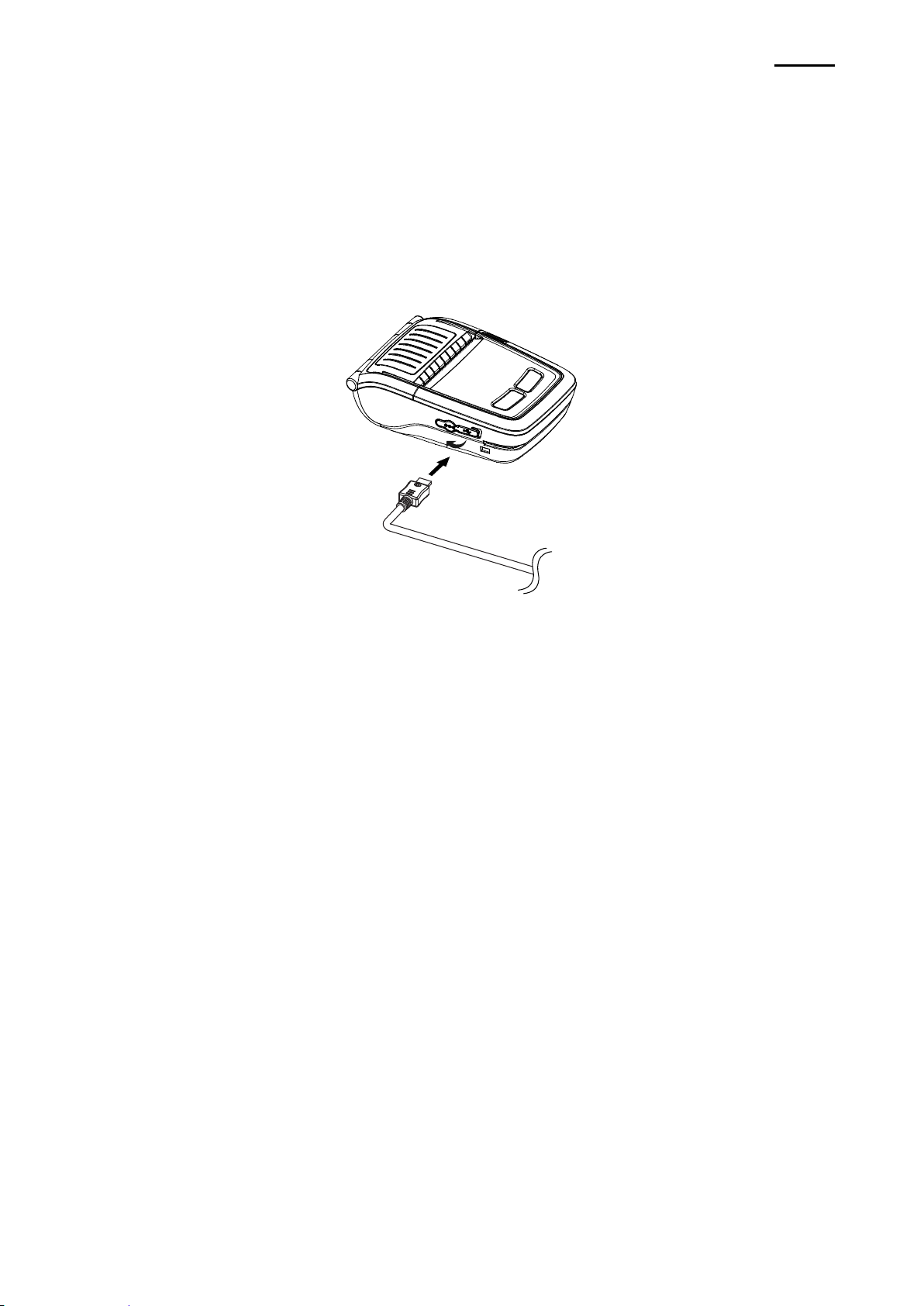

1. 프린터와 PC를 인터페이스 케이블(USB)로 연결 하십시오. 블루투스를 이용할
경우에는 케이블 연결이 필요 없습니다.

ZQ110

2. 프린터의 전원을 켜십시오.

3. 통합 유틸리티 실행 파일을 PC에 준비 하십시오.
실행 파일은 CD에 있습니다
(ZQ110_Unified Utility for PC ver 1.x.x.exe)

4. 통합 유틸리티 실행 파일을 실행 하십시오.

Rev. 1.00

- 8 -

모바일 프린터
통합 유틸리티 매뉴얼

5. Port 를 선택한 후 Virtual Memory Switch Manager 버튼을 클릭 하십시오.

Port 는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

ZQ110

Rev. 1.00

ZQ110

- 9 -

모바일 프린터
통합 유틸리티 매뉴얼

6. 프린터에 설정된 Virtual Memory Switch 정보를 수신하여 화면에 표시합니다.
a. Printer Setting tab 1 에서는 프린터의 농도, 속도, 코드페이지 등을 설정할 수

있습니다.

b. Printer Setting tab 2에서는 블랙마크, 용지상태에 따른 비프음 등을 설정할 수

있습니다.

Rev. 1.00

- 10 -

모바일 프린터
통합 유틸리티 매뉴얼

c. Advance 버튼을 클릭하면 sentinel 옵션을 설정할 수 있습니다.

ZQ110

d. Printer Interface 탭에서는 블루투스 정보를 설정할 수 있습니다.

Rev. 1.00

- 11 -

모바일 프린터
통합 유틸리티 매뉴얼

7. 원하는 기능을 설정한 후 “Save” 버튼을 누르면 저장 됩니다.

Function

Description

Printing Density

인쇄 농도를 설정합니다.
설정 값 범위 : 80~150%.

Printing Speed

인쇄 속도를 설정합니다.
설정 값 범위 : 50 또는 90 mm/s

Default Code Page

기본으로 설정되어 있는 Code Page를 변경합니다.
(지원하는 Code Page는 코드페이지 매뉴얼을 참고하십시오)

Default Font Type

기본으로 설정되어 있는 폰트 크기를 설정합니다.

Double Byte Character Mode

Double byte 언어 사용 모드를 설정합니다.

Black Mark

블랙마크 모드 또는 영수증 모드로 설정이 가능합니다.

Beeps for Paper Roll End

용지를 다 사용하였을 때 비프 음 사용 여부를 설정합니다.

Beeps for Low Battery End

낮은 배터리 상태에서 비프 음 모드를 설정합니다.

Auto Power Off Time

프린터 사용이 없을 때 자동으로 전원을 끌 시간을 설정합니다.

Auto Power Saving Time

프린터를 사용 중일 때 자동으로 전원 절약 모드로 전환할
시간을 설정합니다.

MSR (Magnetic Stripe
Reader) Trigger

MSR 데이터 스캔 방식을 설정합니다. 7가지 방법을
지원합니다.
(“GS ( E” 는 “Command Manual”을 참고하시면 됩니다)

RF Interface Configuration

연결타입을 설정합니다(WLAN, Bluetooth)

Serial Interface Configuration

Serial Interface 설정을 변경합니다.
* 변경 후 프린터를 리셋 하여야 변경된 정보가 적용됩니다.

Authentication & Encryption

블루투스 연결 시 인증 및 암호화 모드를 설정하거나
해제합니다.

* Authentication & Encryption Disabled 설정이면 PIN Code 와

상관없이 장비와 연결이 가능합니다.

Connection Mode

블루투스 연결 시 Mode1, Mode2, Mode3 설정을 합니다.

- Mode1: 최초의 연결성공한 장비와 연결만 가능합니다.

- Mode2: PIN Code를 통한 모든 블루투스 가능 장비와 연결이
가능합니다.

- Mode3: 최초의 연결 성공한 장비와 연결만 가능하며 검색
또한 연결된 장치만 가능합니다.

PIN Code

블루투스 연결 시 필요한 PIN Code를 변경합니다.
(최대 12자리)

Printer Name

블루투스 연결 시 생성되는 장치의 이름을 변경합니다.
(최대 12자리)

각 항목별 기능은 다음과 같습니다

ZQ110

* 설정된 Bluetooth 환경(authentication, Encryption, connection mode)은 Self-test Page

를 통하여 확인 할 수 있습니다.

8. 프린터를 재 시작 하십시오.

Rev. 1.00

- 12 -

모바일 프린터
통합 유틸리티 매뉴얼

3-2 PDA에서 사용할 경우

1. 프린터의 전원을 켜십시오

2. 통합 유틸리티 실행 파일을 PDA에 준비 하십시오.
실행 파일은 CPU에 따라 다르며 CD에 있습니다.

- ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe

- ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe

3. 통합 유틸리티 실행 파일을 실행 하십시오

4. Port 를 선택한 후 Virtual Memory Switch Manager 버튼을 클릭 하십시오.

Port 는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

ZQ110

5. 프린터에 설정된 Virtual Memory Switch 정보를 수신하여 화면에 표시합니다.

Rev. 1.00

- 13 -

모바일 프린터
통합 유틸리티 매뉴얼

6. 원하는 기능을 설정한 후 Next 버튼을 클릭 하십시오.

(항목별 기능은 PC의 경우와 동일 합니다.)

* Default 버튼을 누를 경우 기본 환경으로 설정됩니다.

ZQ110

7. 원하는 기능을 설정한 후 Next 버튼을 클릭 하십시오.

(Prev 버튼을 클릭하면 앞 화면으로 돌아 갑니다.)

Rev. 1.00

ZQ110

- 14 -

모바일 프린터
통합 유틸리티 매뉴얼

8. 원하는 기능을 설정한 후 Next 버튼을 클릭 하십시오.

9. 원하는 기능을 설정한 후 Next 버튼을 클릭 하십시오.

Rev. 1.00

- 15 -

모바일 프린터
통합 유틸리티 매뉴얼

10. 원하는 기능을 설정한 후 Save 버튼을 클릭 하십시오.

ZQ110

11. 프린터를 재 시작 하십시오.

Rev. 1.00

- 16 -

모바일 프린터
통합 유틸리티 매뉴얼

4. NV Image Download Manager 사용방법

4-1 PC에서 사용할 경우

1. 프린터 연결방법 및 사용할 통합 유틸리티 실행 파일은 3. Virtual Memory
Switch Manager 사용방법 과 동일 합니다. 앞 부분을 참고 하십시오

2. 이미지 파일을 PC에 준비 하십시오 (예: Logo.bmp)

3. Port 를 선택한 후 NV Image Manager 버튼을 클릭 하십시오.

Port는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

ZQ110

Rev. 1.00

- 17 -

모바일 프린터
통합 유틸리티 매뉴얼

4. Add Image 버튼을 이용하여 원하는 이미지를 리스트에 추가합니다.

Remove 버튼은 선택한 이미지를 삭제할 때, Reset 버튼은 리스트 전체를

삭제할 때 사용합니다.

ZQ110

Rev. 1.00

- 18 -

모바일 프린터
통합 유틸리티 매뉴얼

5. “NV Image List”는 저장되어 있는 이미지의 주소번호 입니다.

다음 버튼을 이용하여 저장되어 있는 이미지를 조정할 수 있습니다.

 Print All: 리스트의 이미지 모두 인쇄
 Print: 선택한 이미지 인쇄
 Remove All: 버튼: 모든 이미지 삭제

ZQ110

Rev. 1.00

- 19 -

모바일 프린터
통합 유틸리티 매뉴얼

6. 이미지 리스트에서 이미지를 선택한 후 “Brightness” 값을 조정하면 다운로드 할
이미지의 밝기를 조정할 수 있습니다.

ZQ110

7. Download 버튼을 사용하여 이미지를 다운로드 하십시오.

Auto addressing 을 선택하면 주소번호가 자동으로 저장됩니다.

(체크를 해제하면 주소번호를 수동으로 입력해야 합니다.)

8. 다운로드가 완료되면 NV Image List 화면에 저장된 주소번호가 나타납니다.

Rev. 1.00

- 20 -

모바일 프린터
통합 유틸리티 매뉴얼

4-2 PDA에서 사용할 경우

1. 프린터의 전원을 켜십시오.

2. 통합 유틸리티 실행 파일을 PDA에 준비 하십시오.
실행 파일은 CPU에 따라 다르며 CD에 있습니다.

 ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
 ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe

3. 이미지 파일을 PDA에 준비 하십시오 (예: Logo.bmp).

4. 통합 유틸리티 실행 파일을 실행 하십시오.

5. Port 를 선택한 후 NV Manager 버튼을 클릭 하십시오.

ZQ110

Port는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

Rev. 1.00

- 21 -

모바일 프린터
통합 유틸리티 매뉴얼

6. Add Image 버튼을 이용하여 원하는 이미지를 리스트에 추가합니다.

Remove 버튼을 이용하여 삭제하고, Reset 버튼을 이용하여 수정할 수 있습니다.

ZQ110

7. Address 는 저장되어 있는 이미지의 주소번호 입니다.
다음 버튼을 이용하여 저장되어 있는 이미지를 조정할 수 있습니다.

 Print : 선택한 이미지 인쇄
 Print All 버튼: 리스트의 이미지 모두 인쇄
 Remove All: 버튼: 모든 이미지 삭제

Rev. 1.00

- 22 -

모바일 프린터
통합 유틸리티 매뉴얼

8. Download 버튼을 사용하여 이미지를 다운로드 하십시오.

자동으로 주소 번호가 저장됩니다(주소는 00번부터 입력이 가능합니다)

ZQ110

9. 다운로드가 완료되면 “address” 화면에 저장된 주소번호가 나타납니다.

Rev. 1.00

- 23 -

모바일 프린터
통합 유틸리티 매뉴얼

5. Firmware Download Manager 사용방법

5-1 PC에서 사용할 경우

프린터에는 이미 정식 펌웨어가 들어 있습니다.

ZQ110 프린터에 펌웨어 다운로드를 원하실 경우, 아래 순서대로 진행하십시오.

1. 프린터 연결방법 및 사용할 통합 유틸리티 실행 파일은 3. Virtual Memory
Switch Manager 사용방법 과 동일 합니다. 앞 부분을 참고 하십시오.

2. 펌웨어 파일을 PC 에 준비 하십시오.

펌웨어는 프린터의 성능을 향상시킬 수 있습니다.

3. Port 를 선택한 후 Firmware Manager 버튼을 클릭 하십시오.
Port는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

ZQ110

4. 펌웨어를 다운로드 하십시오; 5-3 펌웨어 다운로드 방법을 참고하시기

5. 바랍니다

Rev. 1.00

- 24 -

모바일 프린터
통합 유틸리티 매뉴얼

5-2 PDA에서 사용할 경우

프린터에는 이미 정식 펌웨어가 들어 있습니다.

ZQ110 프린터에 펌웨어 다운로드를 원하실 경우, 아래 순서대로 진행하십시오.

1. 프린터의 전원을 켜십시오

2. 통합 유틸리티 실행 파일을 PDA에 준비 하십시오.
실행 파일은 CPU에 따라 다르며 CD에 있습니다.

 ARMV4: ZQ110_Unified Utility for PPC armv4 ver 1.x.x.exe
 ARMV4I: ZQ110_Unified Utility for PPC armv4i ver 1.x.x.exe

3. 펌웨어 파일을 PDA 에 준비 하십시오.

펌웨어는 프린터의 성능을 향상시킬 수 있습니다.

4. 통합 유틸리티 실행 파일을 실행 하십시오.

5. Port 를 선택한 후 Firmware Download Manager 버튼을 클릭 하십시오.

ZQ110

Port는 블루투스 매뉴얼을 참고 하십시오 (제품마다 다를 수 있습니다)

6. 펌웨어 다운로드를 하십시오; 5-3 펌웨어 다운로드 방법을 참고하시기 바랍니다.

7.

Rev. 1.00

- 25 -

모바일 프린터
통합 유틸리티 매뉴얼

5-3 펌웨어 다운로드 방법

1. 통합 유틸리티를 실행하십시오.

2. Firmware Download Manager 를 선택하고 펌웨어 파일을 다운로드 하십시오.
(확장자: *.fls).

ZQ110

3. 펌웨어가 다운로드 되는 동안 프린터는 다음 순서대로 동작합니다.

a. 초록색 LED 에 불이 켜집니다.
b. 빨간색 LED 에 불이 켜집니다.
c. 파란색 LED 에 불이 켜집니다.
d. 모든 LED에 불이 켜집니다

4. 빨간색 LED 에 불이 켜지면 완료된 것입니다. 프린터를 재시작 하십시오.

5. 통합 유틸리티를 실행하십시오..

6. Firmware Download Manager 를 선택하고 해당 펌웨어에 맞는 폰트

파일(확장자 : *.fls)을 다운로드 합니다.

아래 목록은 해당 펌웨어에서 제공하는 폰트파일 입니다.

 KROB: mobile_godic.fls
 CHOB: mobile_big5.fls
 CNOB: mobile_gb2312.fls
 JPOB: mobile_japfont.fls

참고: 폰트파일을 다운로드 할 경우에는 프린터를 재시작 할 필요가 없고, 특정한

조작을 가하지 않아도 무방합니다..

7. 펌웨어 및 폰트 파일을 다운로드 한 후에 원하는 설정에 따라 혹은 프린터 하드
웨어 설정에 따라 메모리 스위치 설정이 필요합니다.

Rev. 1.00
