1. マニュアルのご案内

このネットワーク構成ツールマニュアルはプリンターの作動条件の設定に使用するユーテ

ィリティープログラムに関する情報を提供します。

2. オペレーティングシステム(OS)環境

以下のMicrosoft® Windows® オペレーティングシステムを使用することができます。

- Microsoft Windows XP (32ビット/64ビット)

- Microsoft Windows 2003 Server (32ビット/64ビット)

- Microsoft Windows Embedded For Point Of Service

- Microsoft Windows VISTA (32ビット/64ビット)

- Microsoft Windows 2008 Server (32ビット/64ビット)

- Microsoft Windows 7 ((32ビット/64ビット)

- Microsoft Windows 8 (32ビット/64ビット)

Rev. 1.00

- 7 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

3. ソフトウェアのインストールおよび削除

3-1 インストール

ZQ110ネットワーク構成ツールをインストールするには以下を遂行してください。

1) zebra.comでZQ110_Net Configuration Setup_V1.x.x.exe インストールファイルをデ

スクトップにダウロードしてインストールを始めるには、このファイルを2回クリック
してください。

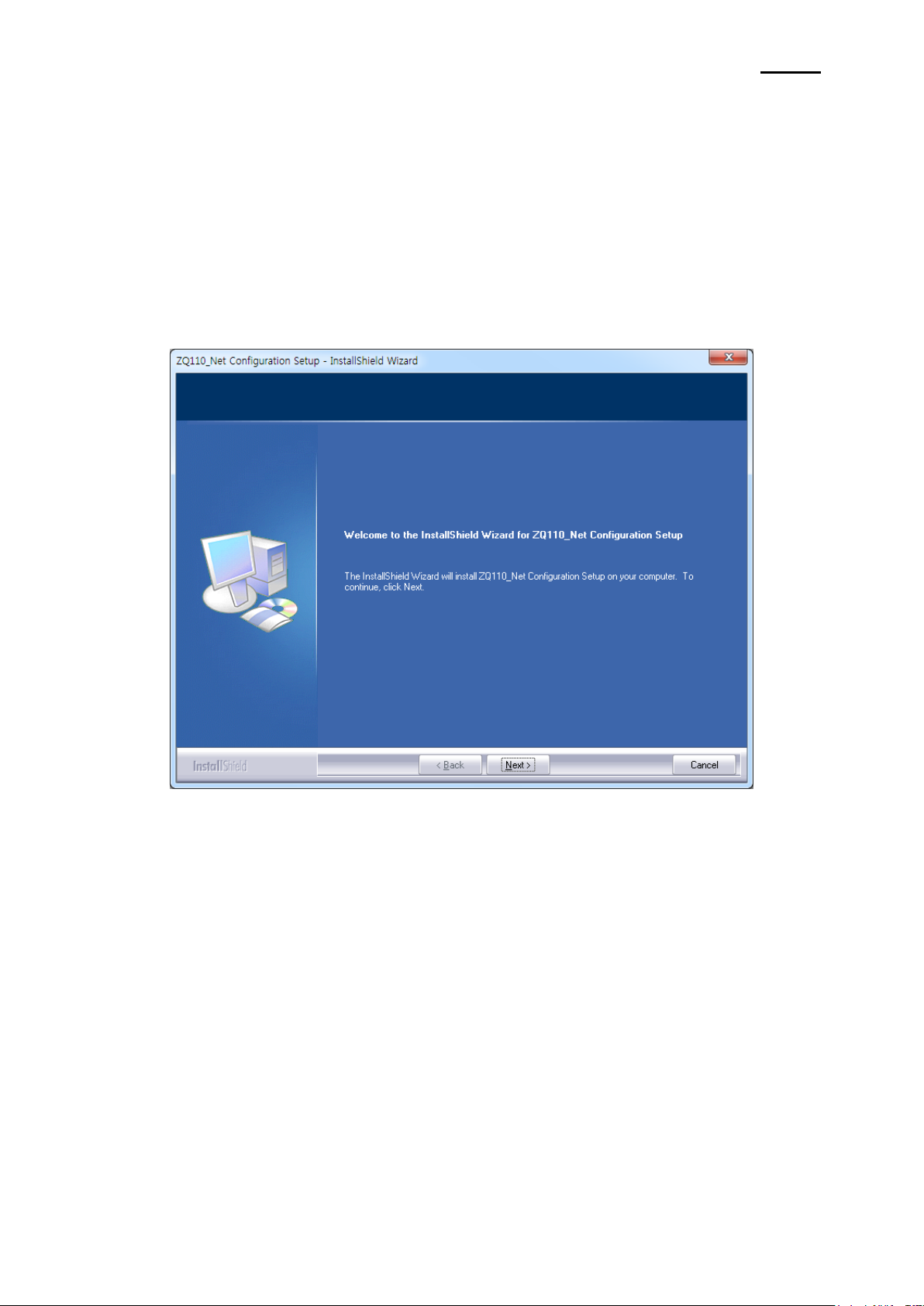

2) インストール開始画面で次へ(Next)をクリックしてください。対象位置選択画面が表

示されます。

Rev. 1.00

- 8 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

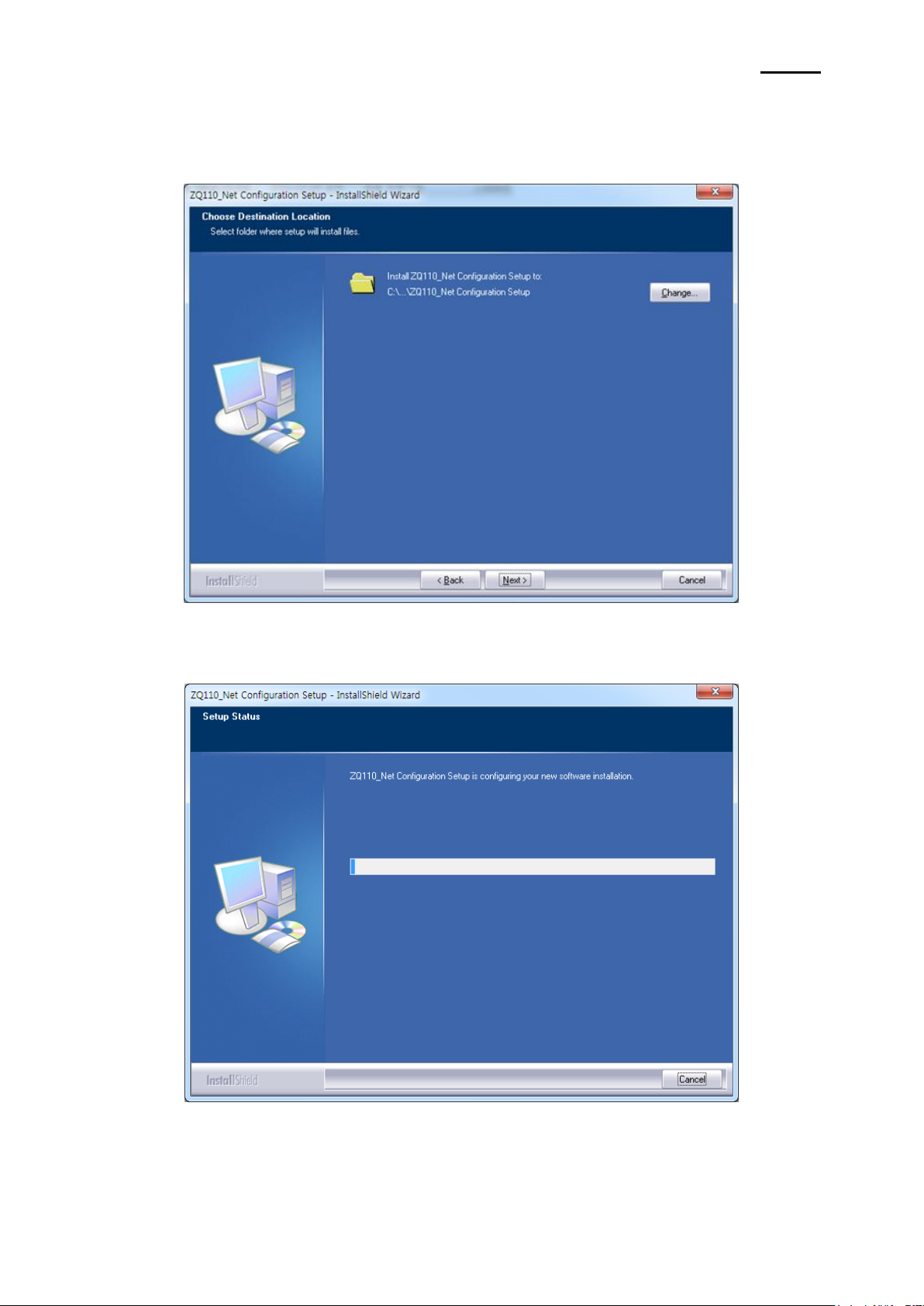

3) 以下の位置に構成ツールをインストールするには、次へ(Next)をクリックしてくださ

い。C:\Program Files\Zebra Technologies\ZQ110_Net Configuration Setup

4) インストールを完了するには、完了(Finish)をクリックしてください。

Rev. 1.00

- 9 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

3-2 削除
ZQ110ネットワーク構成ツールをアンインストールしてパソコンから削除するには、以下

を遂行してください。

1) Windowsコントロールパネルにアクセスしてスタート(Start) > コントロールパネル
(Control Panel)をクリックした後、プログラムの追加と削除( Programs and Fea
tures)を選択してください。ZQ110_Net Configuration Setupを選択した後、アン
インストール(Uninstall)をクリックしてください。

2) アプリケーションを削除するには、はい(Yes)をクリックしてください。

Rev. 1.00

- 10 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

4. 構成

ZQ110 ネットワーク構成ツールを開始してください。スタート(Start) > オールプログラ
ム(All Programs) > Zebra > ネットワーク構成ツール(Net Configuration Tool)をクリッ
クしてください。

4-1 USB構成

USBケーブルを用いてWindows PCにプリンターを接続してください。ネットワ
ーク構成ツールでUSB構成(USB Configuration)をクリックしてください。

Rev. 1.00

- 11 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

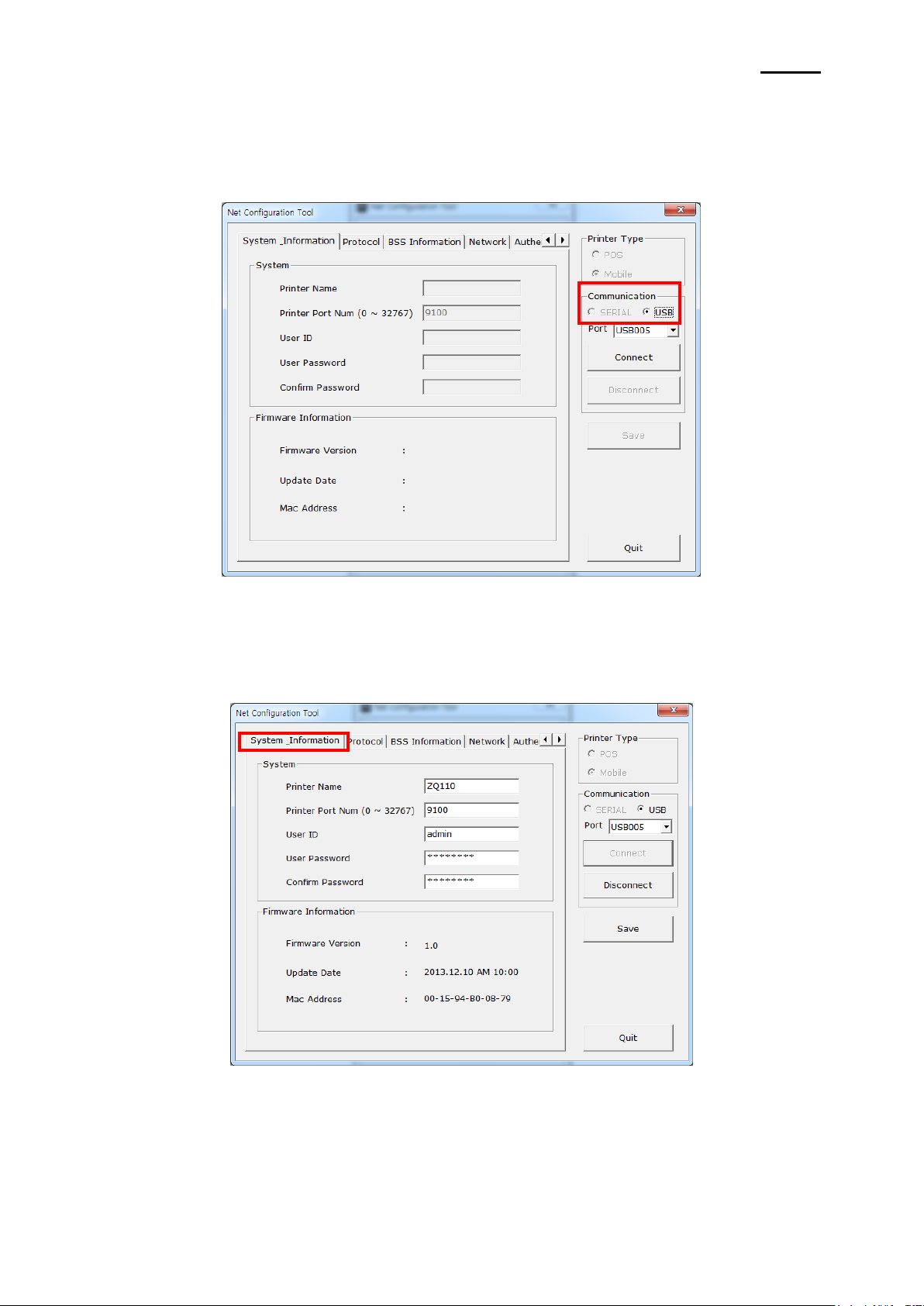

1) システム情報(System Information)タブの通信(Communications)でUSBを選択して
接続(Connect)を選択してください。プリンターが正常に接続されれば、プリンター
構成リストが表示されます。

システム情報(System Information)タブでプリンター名、プリンターポート、ユ
ーザーIDおよびユーザーパスワードを入力してパスワードを確認してください。

Rev. 1.00

- 12 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

2) プロトコル(Protocol)タブで、HTTPS、TELNET、FTPおよびSNMPプロトコルの使用
(Enable) または未使用(Disable)を選択してください。SNMP(Simple Network Mana

gement Protocol)を使用に設定するには、SNMP情報を入力してください。

3) BSS情報(BSS Information)タブでBSS情報呼び出し(Get BSS information)をクリッ

クしてください。プリンターに近接したアクセスポイント(AP)がリストに表示されま
す。

Rev. 1.00

- 13 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

4) ネットワーク(Network)タブでネットワークモード(Network Mode)を選択してくださ
い。このタブでインフラストラクチャー/Adhoc、SSID、IPサブネットマスクおよびゲ
ートウェイの媒介変数を設定することができます。

ネットワーク設定(Network Setting)で非アクティブ時間(Inactivity Time)を入力すれば、
データ転送中断時にホストデバイスでプリンターの接続が切れます。1台のプリンターに
複数のホストデバイスを使用する場合、非アクティブ時間(Inactivity Time)を推奨します。

5) 認証タブで認証類型を選択し、暗号類型を選択してください。
参考：インフラストラクチャーモードではアクセスポイント(AP)に暗号を設定し、Ad
hocモードではホストデバイスに暗号を設定しなければなりません。

Rev. 1.00

- 14 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

6) 認証タブでプリンターがEAP-TLS認証のための認証書ファイルを保存します。

TLS(Transport Layer Security)認証を使用するときには、ファイルを開く(Open File)を
クリックして(認証機関)CA、クライアントキー(キー/PEM)およびクライアント認証書(PE
M)ファイルをアップロードしてください。アップロードするファイルを選択した後、フ
ァイルアップロード(File Upload)をクリックしてください。認証所の推奨キーサイズは5
12ビットです。認証書のサイズが512ビットを超えれば、EAP認証に多少時間がかかりま
す。

Rev. 1.00

- 15 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

4-2 WLAN構成

参考

– WLAN設定を構成してプリンターを無線ネットワークに接続するには、デバ

イスとプリンターが同じネットワーク上になければなりません。プリンター

ネットワークモード、AP、SSID、暗号化および認証設定が無線ネットワー
クの設定と一致しなければなりません。

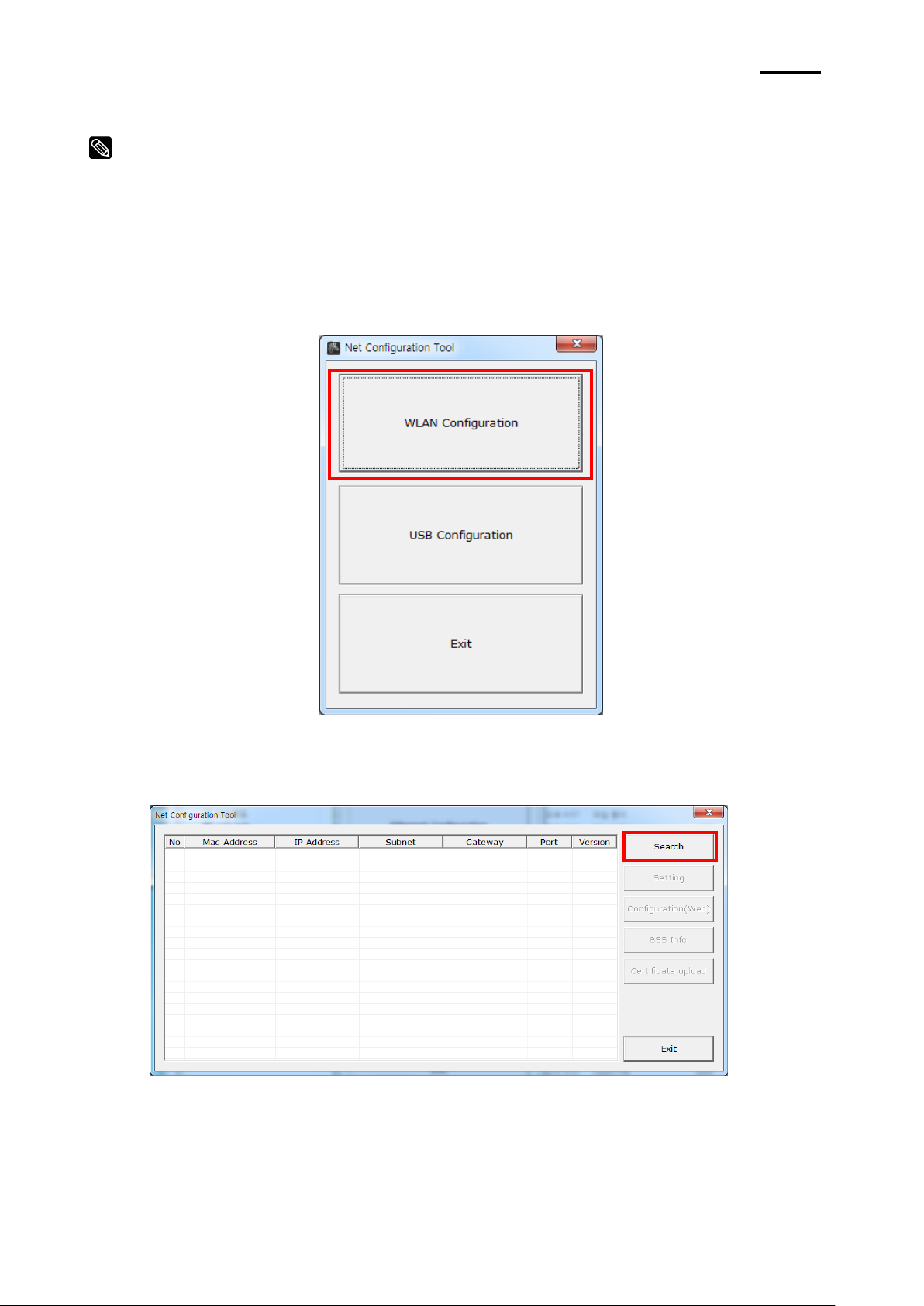

1) ネットワーク構成ツールを開始してください。WLAN構成(WLAN Configuration)をクリ
ックしてください。

2) 検索(Search)を押してください。ネットワークに接続されているプリンターがリスト
に表示されます。

Rev. 1.00

- 16 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

3) 検索画面のリストから強調表示するプリンターを選択し、設定(Setting)をクリックし
てください。

4) ネットワーク設定(Network Setting)画面で接続する無線ネットワークのIPアドレス、
サブネットマスクおよびゲートウェイを入力し、保存(Save)をクリックしてください。

参考：ZQ110プリンターでデバイスボードの速度は必要ありません。

5) 検索(Search)画面のリストからプリンターを選択し、構成(ウェブ)(Configuration(We
b))をクリックしてください。ウェブブラウザ画面にログイン画面が表示されます。

Rev. 1.00

- 17 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

6) ログイン画面でプリンターのIDおよびパスワードを入力し、ログイン(LOGIN)をクリ
ックしてください。初期値ログイン設定は以下のとおりです。

 ID: admin
 パスワード：password

ログイン(LOGIN)をクリックすれば、ウェブブラウザ画面にプリンター情報が表示されま
す。この画面で、またはウィザードオプションを使ってWLAN構成設定を変更することが
できます。

Rev. 1.00

- 18 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

7) 使用可能なネットワークを検索するには、BSS情報(BSS Info)をクリックしてくださ
い。

構成情報(例：SSID、BSSIDネットワークモデルおよび暗号化細部事項)とともに使用可能
なネットワークが検索画面に表示されます。

Rev. 1.00

- 19 -

ZQ110

モバイルプリンター
ネットワーク構成ツール

4-3 ウェブブラウザでプリンター情報にアクセス
このプリンターはHTTPプロトコルだけでなく、セキュリティ機能が向上したHTTPSおよ

びSSLプロトコルをサポートします。SSL(Secured Socket Layer)がネットワークウェブ

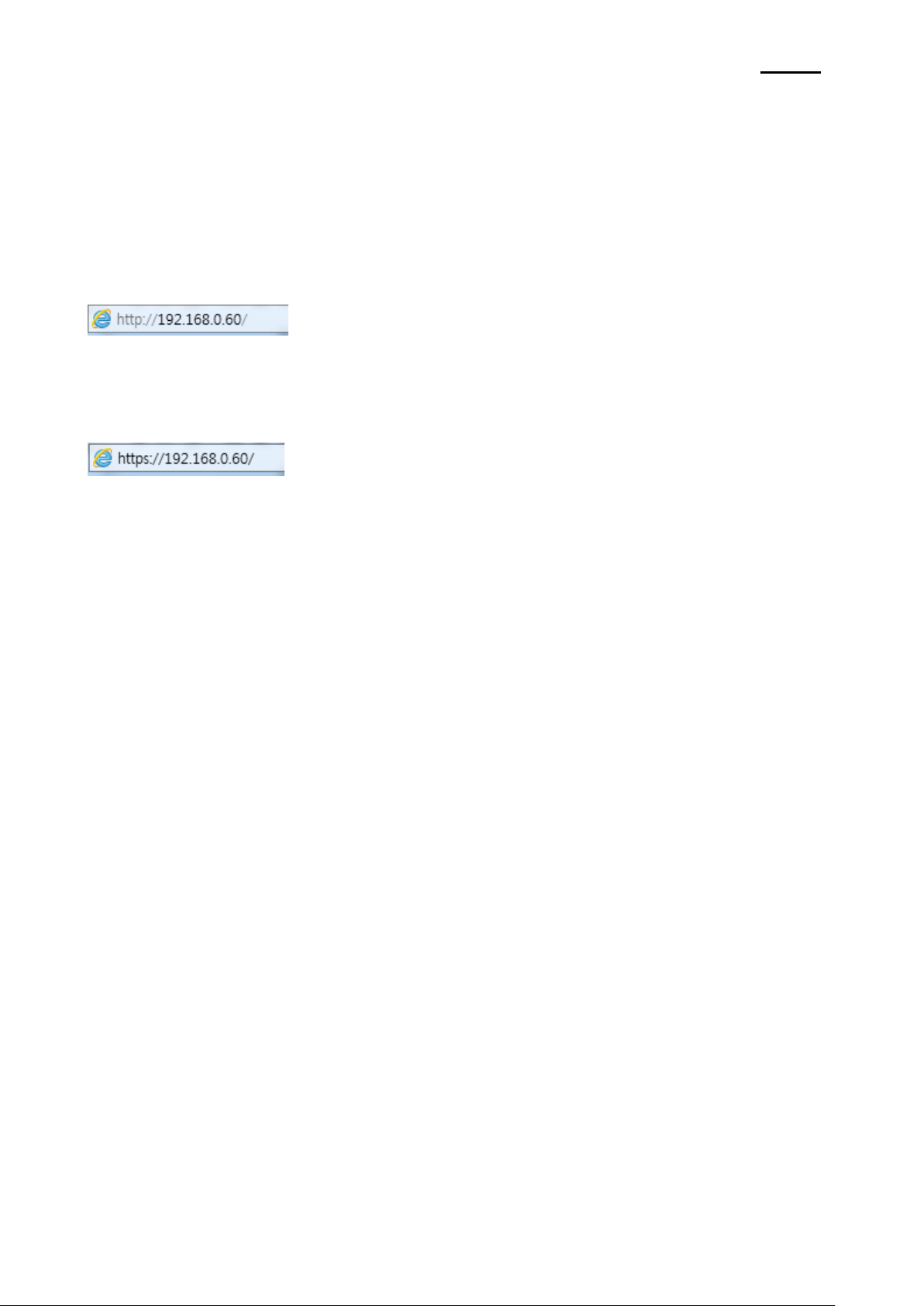

サーバーでアクティブになれば、ウェブサーバーに接続するためにアドレスバーに“http”

の代わりに“https”になったIPアドレスを入力しなければなりません。
(構成ツールと接続時に自動的に接続されます。)
ウェブサーバーのSSLがアクティブになる場合

* httpsに接続を試みれば、セキュリティ警告画面が表示されます。
警告画面でプリンターから提供される証明書を承認して作業を続けてください。
ウェブサーバーのSSLが非アクティブになる場合

1) ウェブブラウザのアドレスバーにプリンターのIPアドレスを入力してください。上
の段階にしたがってウェブブラウザでプリンターのログイン画面と情報画面にアク
セスしてください。

IDとパスワードを入力すれば、WLAN構成が可能であることを示す次の画面が表示されま
す。

Rev. 1.00
