1. Objet du manuel
Ce manuel relatif à l'outil Net Configuration Tool fournit des informations sur le programme
de l'utilitaire permettant de définir les conditions de fonctionnement de l'imprimante.
2. Environnement du système d'exploitation
Les systèmes d'exploitation Microsoft® Windows® suivants sont pris en charge :
- Microsoft Windows XP (32 et 64 bits)
- Microsoft Windows 2003 Server (32 et 64 bits)
- Microsoft Windows Embedded For Point Of Service
- Microsoft Windows VISTA (32 et 64 bits)
- Microsoft Windows 2008 Server (32 et 64 bits)
- Microsoft Windows 7 (32 et 64 bits)
- Microsoft Windows 8 (32 et 64 bits)
Rév. 1.00
- 7 -
ZQ110
Imprimante mobile
Net Configuration Tool
3. Installation et suppression du logiciel
3-1 Installation
Pour installer l'outil Net Configuration Tool ZQ110 :
1) Sur zebra.com, téléchargez le fichier d'installation ZQ110_Net Configuration
Setup_V1.x.x.exe sur votre poste de travail. Double-cliquez sur le fichier pour lancer
l'installation.
2) Sur l'écran d'accueil de l'installation, cliquez sur Next (Suivant).
La fenêtre Choose Destination Location (Sélectionnez l'emplacement de destination)
s'affiche.
Rév. 1.00
- 8 -
ZQ110
Imprimante mobile
Net Configuration Tool
3) Cliquez sur Next (Suivant) pour installer l'outil de configuration à l'emplacement
suivant : C:\Program Files\Zebra Technologies\ZQ110_Net Configuration Setup
4) Cliquez sur Finish (Terminer) pour terminer l'installation.
Rév. 1.00
- 9 -
ZQ110
Imprimante mobile
Net Configuration Tool
3-2 Suppression
Pour désinstaller l'outil Net Configuration Tool ZQ110 et le supprimer de votre ordinateur :
1) Accédez au panneau de configuration Windows en cliquant sur Start > Control
Panel (Démarrer > Panneau de configuration), puis sélectionnez Programs and
Features (Programmes et fonctionnalités). Sélectionnez ZQ110_Net Configuration
Setup, puis cliquez sur Uninstall (Désinstaller).
2) Cliquez sur Yes (Oui) pour supprimer l'application.
Rév. 1.00
- 10 -
ZQ110
Imprimante mobile
Net Configuration Tool
4. Configuration
Lancez l'outil Net Configuration Tool ZQ110. Cliquez sur Start > All Programs > Zebra >
Net Configuration Tool (Démarrer > Tous les programmes > Zebra > Net Configuration
Tool).
4-1 Configuration USB
Connectez l'imprimante à un PC Windows avec un câble USB. Dans l'outil Net
Configuration Tool, cliquez sur USB Configuration (Configuration USB).
Rév. 1.00
- 11 -
ZQ110
Imprimante mobile
Net Configuration Tool

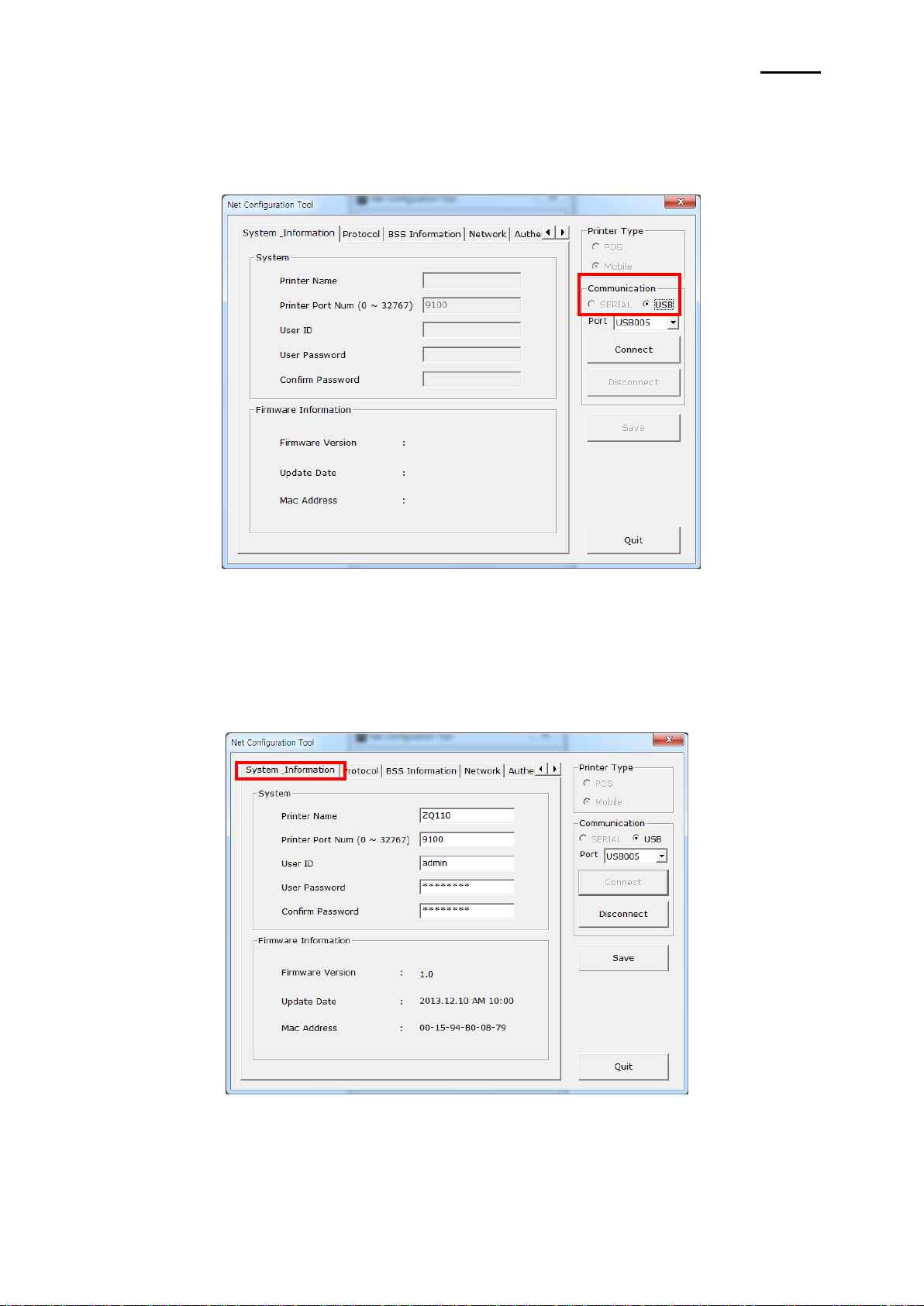

1) Dans l'onglet System Information (Informations système), sous Communication,
sélectionnez USB, puis cliquez sur Connect (Connexion). Si l'imprimante est
correctement connectée, sa configuration est répertoriée.
Dans l'onglet System Information (Informations système), saisissez le nom de
l'imprimante (Printer Name), le port de l'imprimante (Printer Port), l'ID utilisateur
(User ID), ainsi que le mot de passe utilisateur (User Password) et la confirmation
(Confirm Password).
Rév. 1.00
- 12 -
ZQ110
Imprimante mobile
Net Configuration Tool
2) Dans l'onglet Protocol (Protocole), sélectionnez Enable (Activer) ou Disable
(Désactiver) pour les protocoles HTTPS, TELNET, FTP et SNMP. Saisissez les
informations relatives au protocole SNMP (Simple Network Management Protocol)
pour l'activer.
3) Dans l'onglet BSS Information (Informations BSS), cliquez sur Get BSS information
(Obtenir les informations BSS). Les points d'accès (Access Points (AP)) situés à
proximité de l'imprimante sont répertoriés.
Rév. 1.00
- 13 -
ZQ110
Imprimante mobile
Net Configuration Tool
4) Dans l'onglet Network (Réseau), sélectionnez Network Mode (Mode réseau). Dans cet
onglet, vous pouvez définir les paramètres Infrastructure/Adhoc, SSID, IP Subnet mask
(Masque de sous-réseau IP) et Gateway (Passerelle).
Sous Network Setting (Paramètres réseau), remplissez le champ Inactivity Time (Délai
d'inactivité) pour déconnecter l'imprimante du périphérique hôte lorsque le transfert de
données est inactif. Si plusieurs périphériques hôtes sont utilisés avec une même
imprimante, il est conseillé d'utiliser le paramètre Inactivity Time (Délai d'inactivité).
5) Dans l'onglet Authentification, indiquez le type d'authentification, ainsi que le type
de cryptographie. Remarque : en mode Infrastructure, vous devez sélectionner la
cryptographie avec point d'accès. En mode Adhoc, vous devez sélectionner la
cryptographie sur le périphérique hôte.
Rév. 1.00
- 14 -
ZQ110
Imprimante mobile
Net Configuration Tool
6) Dans l'onglet Certification, l'imprimante enregistre le fichier de certificat pour la
certification EAP-TLS.
Lorsque vous utilisez la certification TLS (Transport Layer Security), téléchargez les
fichiers de l'autorité de certification (CA, Certificate Authority), de la clé de client
(Key/PEM) et du certificat de client (PEM) en cliquant sur Open File (Ouvrir le fichier).
Sélectionnez le fichier à télécharger et cliquez sur File Upload (Télécharger le fichier).
La taille de clé recommandée pour le certificat est 512 bits. Si elle est supérieure à 512,
la certification EAP prendra plus de temps.
Rév. 1.00
- 15 -
ZQ110
Imprimante mobile
Net Configuration Tool
4-2 Configuration WLAN
REMARQUE : pour configurer les paramètres WLAN et connecter votre imprimante
à un réseau sans fil, vous devez avoir placé votre imprimante et votre
périphérique sur le même réseau. Le mode réseau et les paramètres
SSID, de point d'accès, de chiffrement et d'authentification de
l'imprimante doivent correspondre à ceux du réseau sans fil.
1) Lancez l'outil Net Configuration Tool. Cliquez sur WLAN Configuration (Configuration
WLAN).
2) Appuyez sur Search (Rechercher). Les imprimantes connectées au réseau s'affichent
dans la liste.
Rév. 1.00
- 16 -
ZQ110
Imprimante mobile
Net Configuration Tool
3) Dans l'écran de recherche, mettez votre imprimante en surbrillance et cliquez sur
Setting (Paramètres).
4) Dans l'écran Network Setting (Paramètres réseau), saisissez l'adresse IP (IP Address),
le masque de sous-réseau (Subnet Mask) et la passerelle (Gateway) du réseau sans fil
auquel vous voulez vous connecter. Cliquez sur Save (Enregistrer).
Remarque : il est inutile de remplir le champ Device Baudrate (Débit en bauds de
l'appareil) pour l'imprimante ZQ110.
5) Dans l'écran Search (Rechercher), sélectionnez imprimante dans la liste. Cliquez sur
Configuration (Web). Un écran de connexion s'affiche dans une fenêtre de navigateur
Web.
Rév. 1.00
- 17 -
ZQ110
Imprimante mobile
Net Configuration Tool
6) Dans l'écran de connexion, saisissez l'ID et le mot de passe de votre imprimante.
Cliquez sur LOGIN (CONNEXION). Les paramètres de connexion par défaut sont les
suivants :
ID : admin
Password (Mot de passe) : password
Lorsque vous cliquez sur LOGIN (CONNEXION), les informations relatives à l'imprimante
s'affichent dans une fenêtre de navigateur Web. Les paramètres de configuration WLAN
peuvent être modifiés sur cet écran ou avec l'option Wizard (Assistant).
Rév. 1.00
- 18 -
ZQ110
Imprimante mobile
Net Configuration Tool
7) Pour rechercher les réseaux disponibles, cliquez sur BSS Info (Informations BSS).
Les réseaux disponibles, ainsi que les informations relatives à la configuration telles que
le SSID, le BSSID, le modèle de réseau et les détails de chiffrement s'affichent dans la
fenêtre de recherche.
Rév. 1.00
- 19 -
ZQ110
Imprimante mobile
Net Configuration Tool
4-3 Accès aux informations de l'imprimante dans un navigateur Web
L'imprimante est compatible avec le protocole HTTP, ainsi qu'avec les protocoles
sécurisés HTTPS et SSL. Lorsque le protocole SSL est activé sur le serveur Web du
réseau, vous devez saisir une adresse IP commençant par « https », et non « http », dans
la barre d'adresse pour la connexion au serveur Web.
(Avec l'outil de configuration, la connexion sera automatique.)
Lorsque le protocole SSL est activé sur le serveur Web,
* une fenêtre d'avertissement de sécurité s'affiche lorsque vous tentez une connexion
avec https.
Acceptez le certificat fourni par l'imprimante dans la fenêtre d'avertissement et continuez.
Lorsque le protocole SSL est désactivé sur le serveur Web,
1) Dans la barre d'adresse du navigateur Web, saisissez l'adresse IP de l'imprimante.
Suivez les étapes ci-dessus pour accéder à l'écran de connexion de l'imprimante et à
l'écran d'informations dans un navigateur Web.
Lorsque l'ID et le mot de passe ont été saisis, la fenêtre suivante s'affiche, indiquant que la
configuration WLAN est possible.
Rév. 1.00
www.zebra.com
Zebra Technologies International, LLC Zebra Technologies Europe Limited
475 Half Day Road Dukes Meadow
Suite 500, Lincolnshire
Illinois 60069 USA
Phone: +1.847.634.6700
Toll-Free: +1.800.230.9494
Fax: +1.847.913.8766
Millboard Road
Bourne End
Buckinghamshire, SL8 5XF, UK
Phone: +44 (0)1628 556000
Fax: +44 (0)1628 556001
Loading...
