„Z Series®“ / „RZ™ serija“ greitųjų nuorodų
vedlys
Naudokite šį vedlį kiekvieną dieną atlikdami veiksmus su spausdintuvu. Daugiau informacijos žr. Vartotojo
vadovas.
Turinys
Išorinis vaizdas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Spausdintuvo laikmenos skyrius . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Valdymo skydelis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Laikmenų tipai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Laikmenų įdėjimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Juostų apžvalga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kada naudoti juostą? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Juostos padengtoji pusė . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Juostos uždėjimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

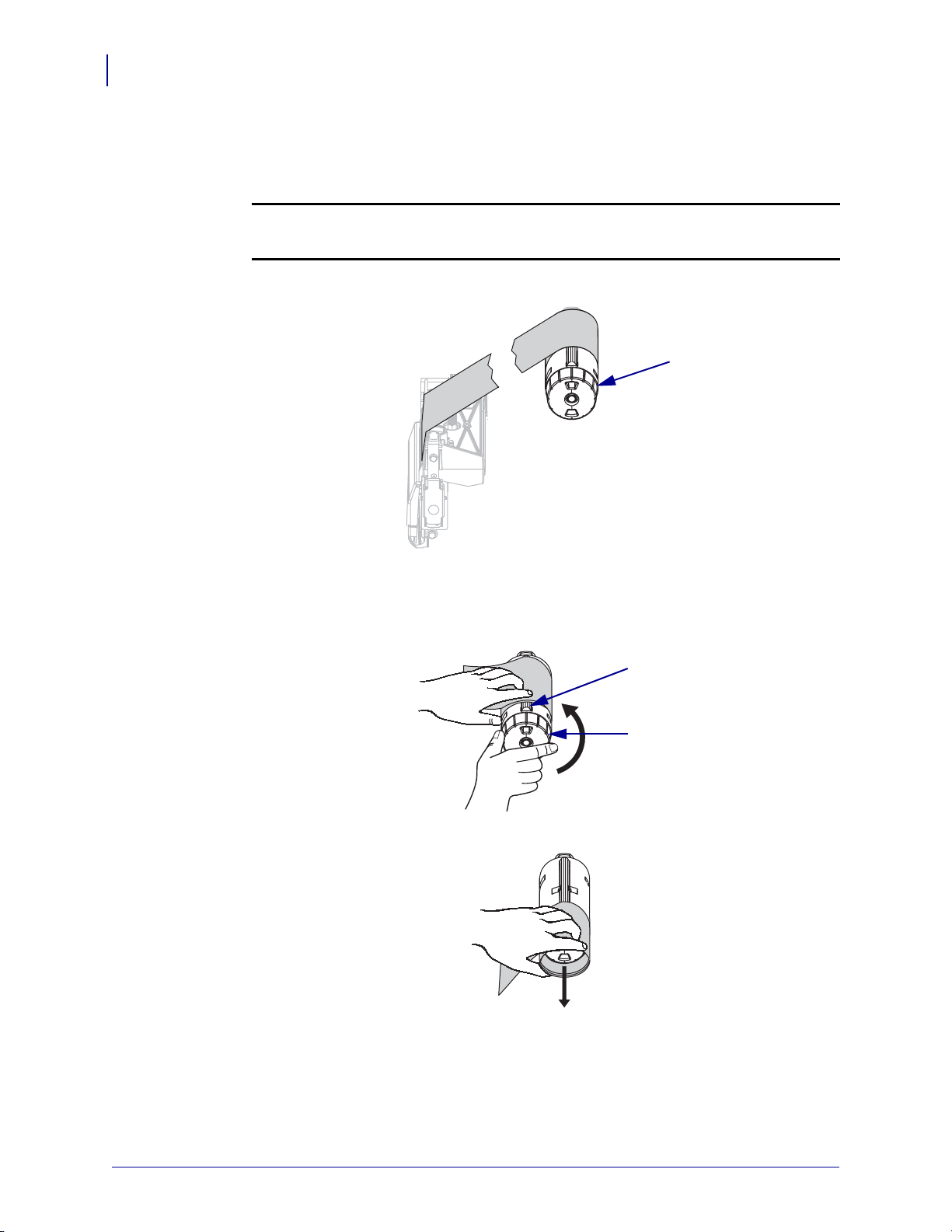

Nuimti panaudotą juostą . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
© „ZIH Corp.“, 2008 Visi produktų pavadinimai ir numeriai yra „Zebra“
prekių ženklai, „Zebra“ logotipas „Zebra“ yra registruotasis
Corp. „Zebra“ prekės ženklas. Visos teisės ginamos.
79694L-272 A
2008.05.19
2
Išorinis vaizdas
1
3
5
4
1
6
7
2
8
2
Išorinis vaizdas
Pav. 1 ir Pav. 2 rodo komponentus ir jungtis spausdintuvo išorėje.
1 • pav. Spausdintuvo priekis
1
2
Maitinimo jungtukas
1
(
O = išjungti, I = įjungti)
Kintamosios srovės maitinimo jungiklis
2
Bevielio spausdinimo serverio kortelės
3
anga (eterneto)
Bevielio kortelės išstūmimo mygtukas
4
Valdymo skydelis
Laikmenų dangtis
2 • pav. Spausdintuvo galinė dalis
Serijinis lizdas
5
Vidinis laidinis spausdinimo serverio
6
lizdas (eterneto)
USB lizdas
7
Paralelinis prievadas
8
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
Spausdintuvo laikmenos skyrius
3
4
5
2
1
6
7
8
9
Pav. 3 parodo spausdintuvo laikmenų skyriuje esančius komponentus. Priklausomai nuo
įdiegtų parinkčių, jūsų spausdintuvas gali atrodyti šiek tiek kitaip.
Pastaba • Norėdama garantuoti optimaliausią spausdinimo kokybę ir užtikrinti šios serijos
produktų tinkamą veikimą, „Zebra“ rekomenduoja naudoti originalias viso sprendimo
„Zebra™“ dalis. Ypatingai modeliai „ZM400“, “ZM600”, „RZ400“ ir „RZ600“ yra sukurti
veikti tik su originaliomis „Zebra™“ spausdinimo galvutėmis – taip užtikrinama sauga ir
spausdinimo kokybė.
3 • pav. Spausdintuvo komponentai
Spausdintuvo laikmenos skyrius
3
Spausdinimo galvutės
1
mechanizmas
Valdymo skydelis
2
Laikmenų dangtis
3
Laikmenos fiksatorius
4
Laikmenos laikiklis
5
Juostos paėmimo skritulys
6
Juostos laikiklio skritulys
7
Judantis mechanizmas
8
Spausdinimo galvutės
9
atleidimo fiksatorius
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Valdymo skydelis
1 2 3 4
5
6
4
Valdymo skydelis
Valdymo skydelyje yra (Pav. 4) lemputės, nurodančios pagrindines įrenginio operacijas,
ir mygtukai, kuriuos turėsite paspausti pagrindinių operacijų metu.
4 • pav. Valdymo skydelis
Maitinimo lemputė Dega, kai spausdintuvas įjungtas.
1
PAUS E (pauzės)
2
lemputė
Klaidos lemputė Mirksi arba dega, jei
3
Dega, kai spausdintuvas
pristabdomas.
spausdintuvui reikia atlikti
tam tikrus veiksmus.
Duomenų lemputė Mirksi, kai spausdintuvas gauna
4
duomenis.
LCD Rodo spausdintuvo veikimo
5
būseną.
PAUSE (pauzės)
6
mygtukas
Paleidžia arba pristabdo
spausdintuvo veiksmą.
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
Laikmenų tipai
Šis spausdintuvas įrenginys gali naudoti skirtingų tipų laikmenas (Lentelė 1).
Lentelė 1 • Laikmenų tipai
Laikmenos tipas Kaip ji atrodo Aprašas
Laikmenų tipai
5
Nevientiso Ritinio laikmena yra sukama apie 76 mm (3 colių) ašį.
ritinio laikmena
Nevientisa
sulankstyta
laikmena
Vientiso Ritinio laikmena yra sukama apie 76 mm (3 colių) ašį.
ritinio laikmena
RFID
intelektualiosios
laikmenos
(galima naudoti
tik su
spausdintuvas
įrenginiais, kurie
turi RFID įdiegtą
skaitytuvą/
koduotoją)
Etiketės turi lipnią nugarėlę, kuria jos prilimpa prie juostelės;
jos atskirtos tarpeliais, skylutėmis, įrantais arba juodomis
žymėmis. Juostelės atskiriamos skylutėmis.
Laikmena sulankstoma zigzago forma. Sulankstyta laikmena
gali turėti tas pačias atskryras kaip ir nevientisa ritinio
laikmena. Atskyros liks ant sulenkimų arba šalia jų.
Vientiso ritinio laikmenoje nėra tarpų, skylių, įrantų arba
juodų žymių, kad būtų rodomi etikečių atskyrimai. Taip
spausdinamas vaizdas išgaunamas ant bet kurios vietos.
Atskirti atskiras dalis naudojamas pjautuvas.
Radijo dažnio identifikavimo (RFID) intelektualiosios etiketės
pačių medžiagų ir rišamųjų medžiagų
yra pagamintos iš tų
kaip ir ne RFID etiketės. Kiekviena etiketė turi RFID
atsakiklį, sudarytą iš mikroschemos ir antenos, sumontuotą
tarp etiketės ir juostelės (kartais vadinamos plomba).
Atsakiklio forma skiriasi priklausomai nuo gamintojo; jis gali
būti matomas per laikmeną.
Visos intelektualiosios etiketės turi atmintį, kuri gali būti
nuskaitoma; daugelis turi atmintį, kurią galima koduoti.
Svarbu • Atsakiklio vieta etiketėje priklauso nuo
atsakiklio tipo ir spausdintuvo modelio. Patikrinkite, ar
savo spausdintuve naudojate teisingą intelektualiąją
laikmeną.
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Laikmenų įdėjimas
6
Laikmenų įdėjimas
Norėdami įdėti laikmenas nuplėšimo režimu, perskaitykite šio skyrelio instrukcijas (Pav. 5).
Norėdami įdėti laikmenas kitais režimais, žr. Vartotojo vadovą.
Įspėjimas • Kai dedate laikmeną arba juostą, visada nusiimkite visus papuošalus, kurie
gali susiliesti su spausdinimo galvute arba kitomis spausdintuvo dalimis.

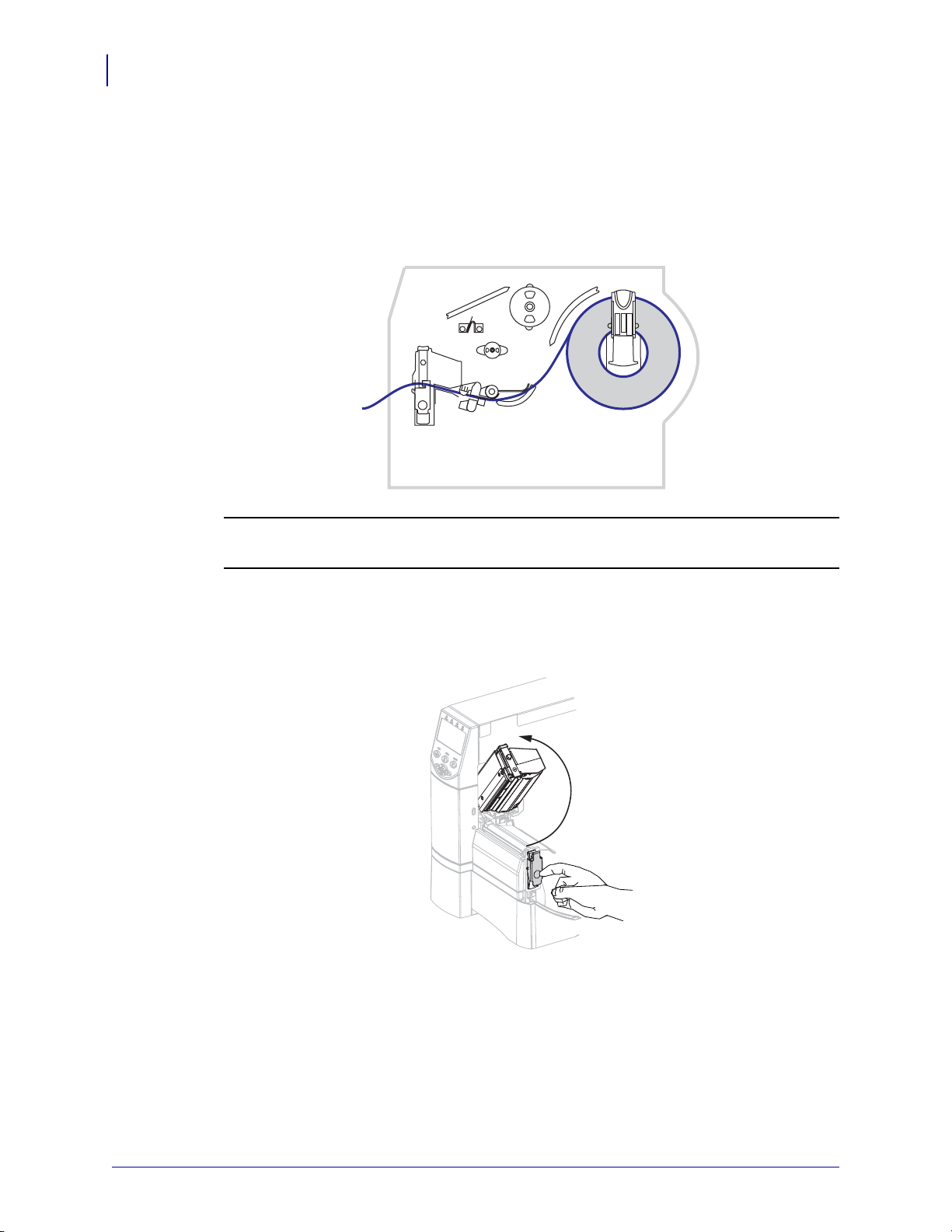

5 • pav. Nuplėšiamų laikmenų režimo takelis
Norėdami ritinį įdėti nuplėšiamų laikmenų režimu, atlikite šiuos veiksmus:
1. Atlaisvinkite spausdinimo galvutės mechanizmą paspaudę jos fiksatorių. Pakelkite
spausdinimo galvutės mechanizmą, kol bus atfiksuota skląstis.
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19

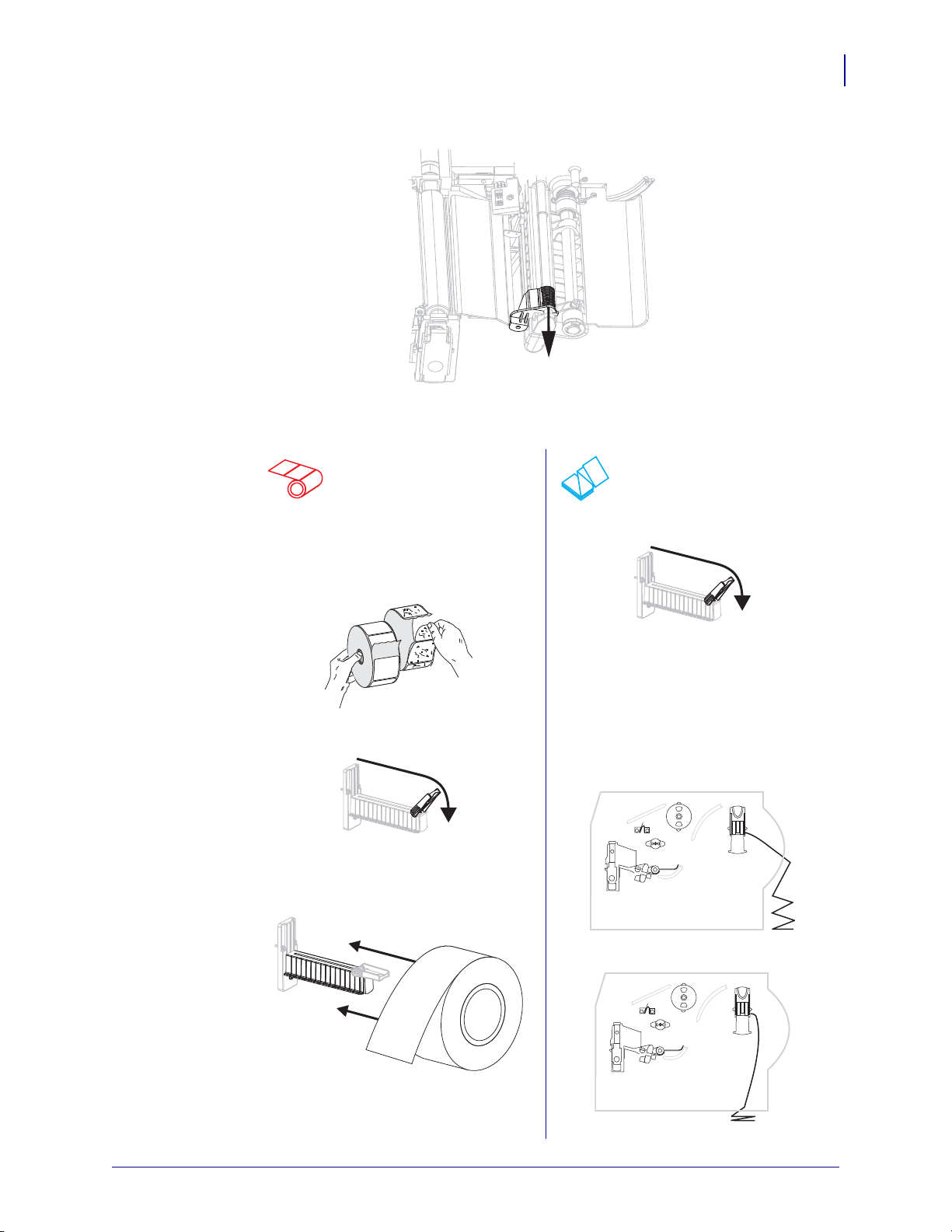

2. Ištraukite laikmenos fiksatorių.
Laikmenų įdėjimas
7
3. Įdėkite laikmeną į spausdintuvas. Vadovaukitės instrukcijomis apie ritinį arba sulankstytas
laikmenas.
Ritinio laikmena
a. Nuo ritinio nuimkite ir nuplėškite a. Nulenkite žemyn laikmenos laikiklį.
Sulankstoma laikmena
apdangalą arba etiketes, kurios
purvinos ir priklijuotos prie
juostelės.
b. Nulenkite žemyn laikmenos laikiklį. b. Įkiškite laikmeną į galinę arba
apatinę prieigos angą.
Galinė tiekimo anga
c. Ant laikiklio užmaukite laikmenos
ritinį. Atlenkite laikiklio fiksatorių.
Apatinė tiekimo anga
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Laikmenų įdėjimas
3 2 1
8

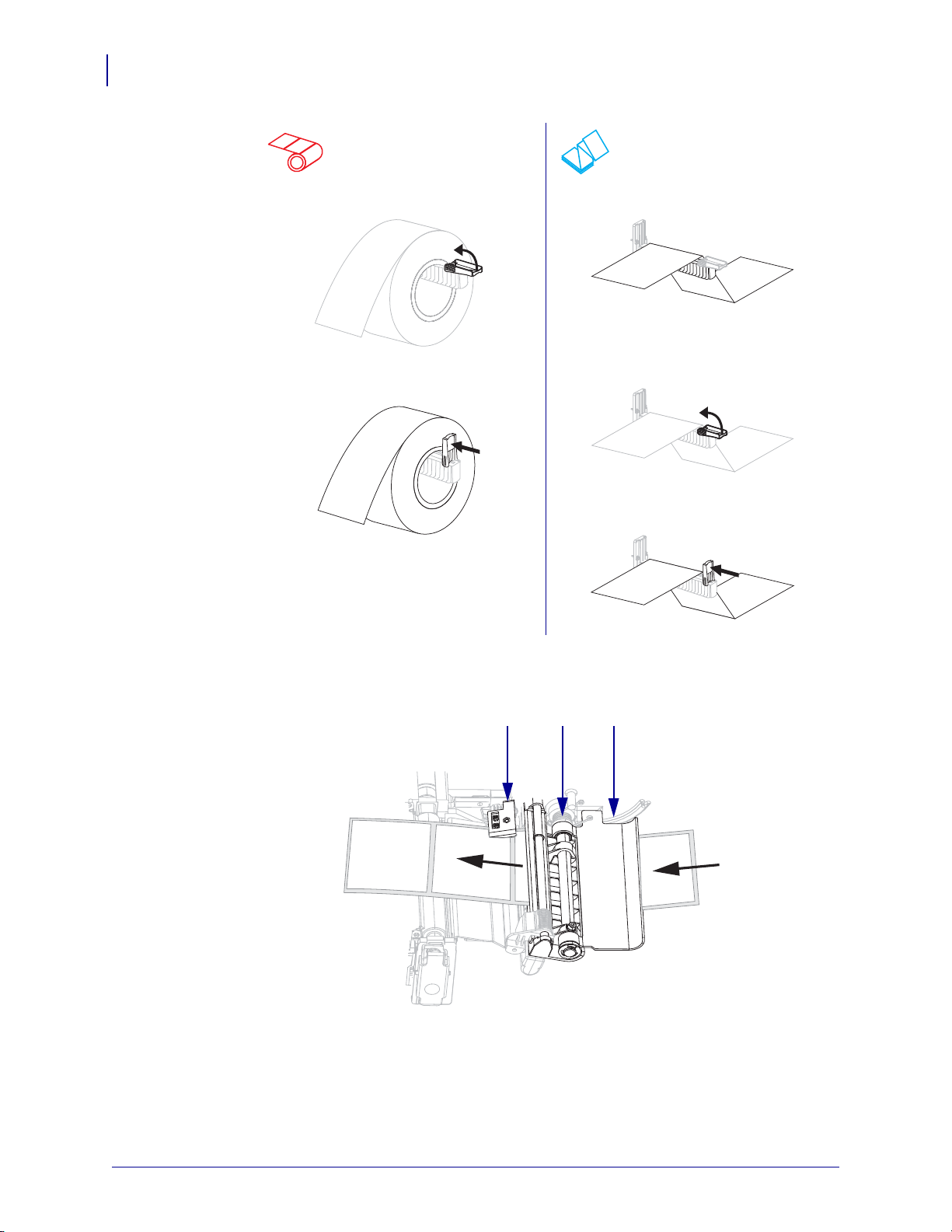

Ritinio laikmena (tęsinys)
d. Nulenkite žemyn laikmenos laikiklį. c. Apsukite laikmeną apie laikiklį.
e. Stumkite laikmenos fiksatorių, kol d. Atlenkite į viršų laikmenos laikiklį.
Sulankstoma laikmena
(tęsinys)
jis palies laikmenos galą.
e. Stumkite laikmenos fiksatorių, kol
jis palies laikmenos galą.
4. Įkiškite laikmeną po judančiu laikmenos prilaikymo mechanizmu (1) per perduodančio
jutiklio angą (
2) ir po juostos jutikliu (3).
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
Laikmenų įdėjimas
9

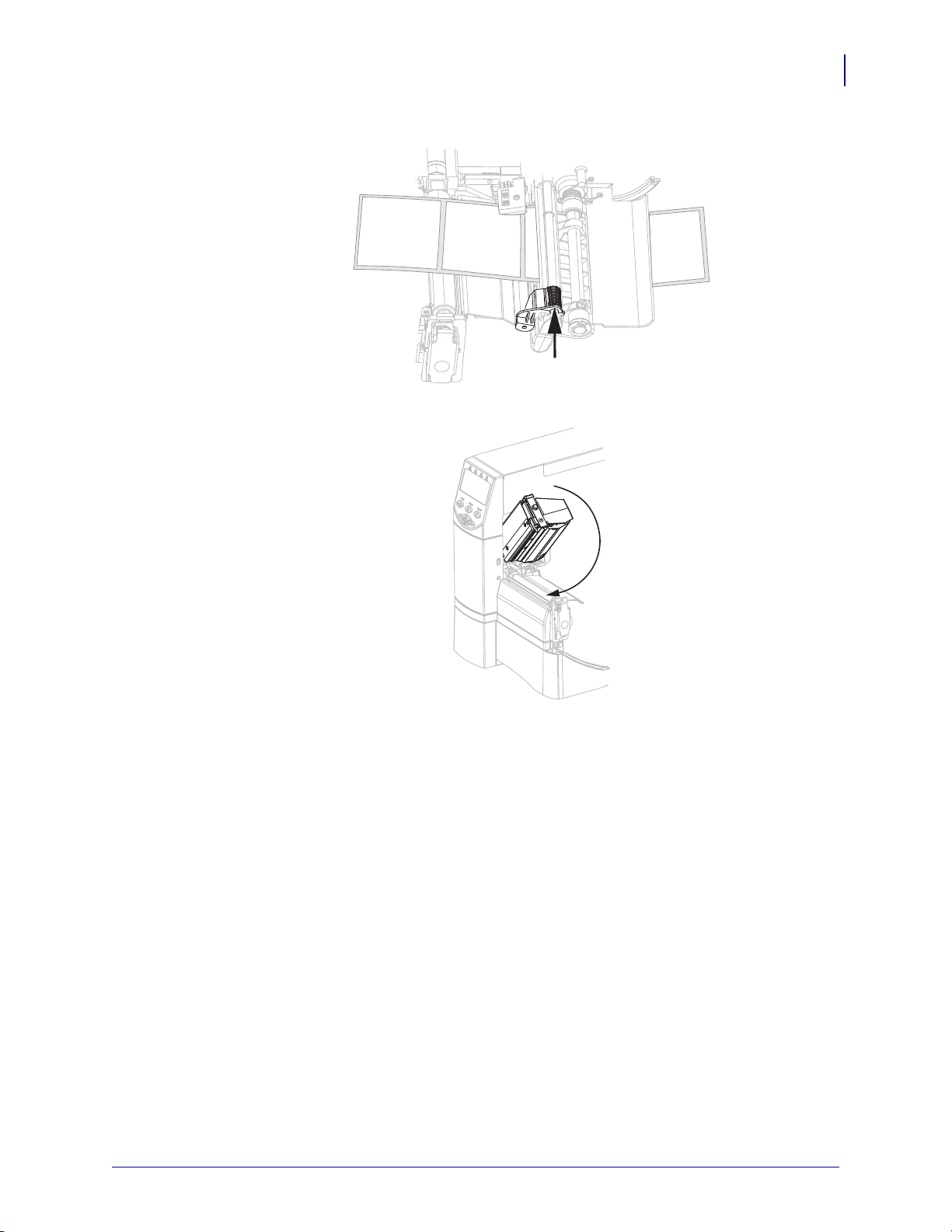

5. Stumkite laikmenos fiksatorių, kol jis palies laikmenos galą.
6. Uždarykite spausdinimo galvutės mechanizmą.
7. Jei spausdintuvas pristabdomas (dega pauzės lemputė), paspauskite PA U S E (pauzė),
jei norite toliau spausdinti.
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Juostų apžvalga
10
Juostų apžvalga
Juosta – tai plona juostelė, kurios viena pusė padengta vašku, derva arba vaškine derva,
perkeliama ant laikmenos šilumos perdavimo proceso metu.
Kada naudoti juostą?
Terminio perdavimo režimo laikmena turi būti juosta, o tiesioginio terminio laikmena –
nebūtinai. Norėdami nustatyti, ar juostą naudoti privaloma su tam tikromis laikmenomis,
atlikite įbrėžimo testą.
Norėdami atlikti įbrėžimo testą, atlikite šiuos veiksmus:
1. Staigiai įbrėžkite nagu spaudinio laikmenos paviršių.
2. Ar ant laikmenos atsirado juoda žymė?
Jei juoda žymė... Laikmena yra...
neatsirado ant laikmenos šilumos perdavimo. Reikia naudoti juostą.
atsirado ant laikmenos tiesioginė terminė. Juostos naudoti nereikia.
Juostos padengtoji pusė
Juosta gali būti susukta padengtąją puse į vidų arba į išorę. Naudojama juosta turi tikti įdiegtai
„Šilumos perdavimo“ („Thermal Transfer“) parinkčiai. Standartinė „Šilumos perdavimo“
(„Thermal Transfer“) pasirinktis (juodos juostos skritulys) naudoja iš išorės padengtą juostą,
okeičiama „Šilumos perdavimo“ („Thermal Transfer“) pasirinktis (pilkos juostos skritulys)
naudoja iš vidaus padengtą juostą.
Norėdami nustatyti, kuri juostos pusė padengta, atlikite šiuos veiksmus:
1. Nulupkite etiketę nuo juostelės.
2. Prispauskite lipnios etiketės pusės kampelį prie išorinio juostos ritinio paviršiaus.
3. Nuplėškite etiketę nuo juostos.
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19

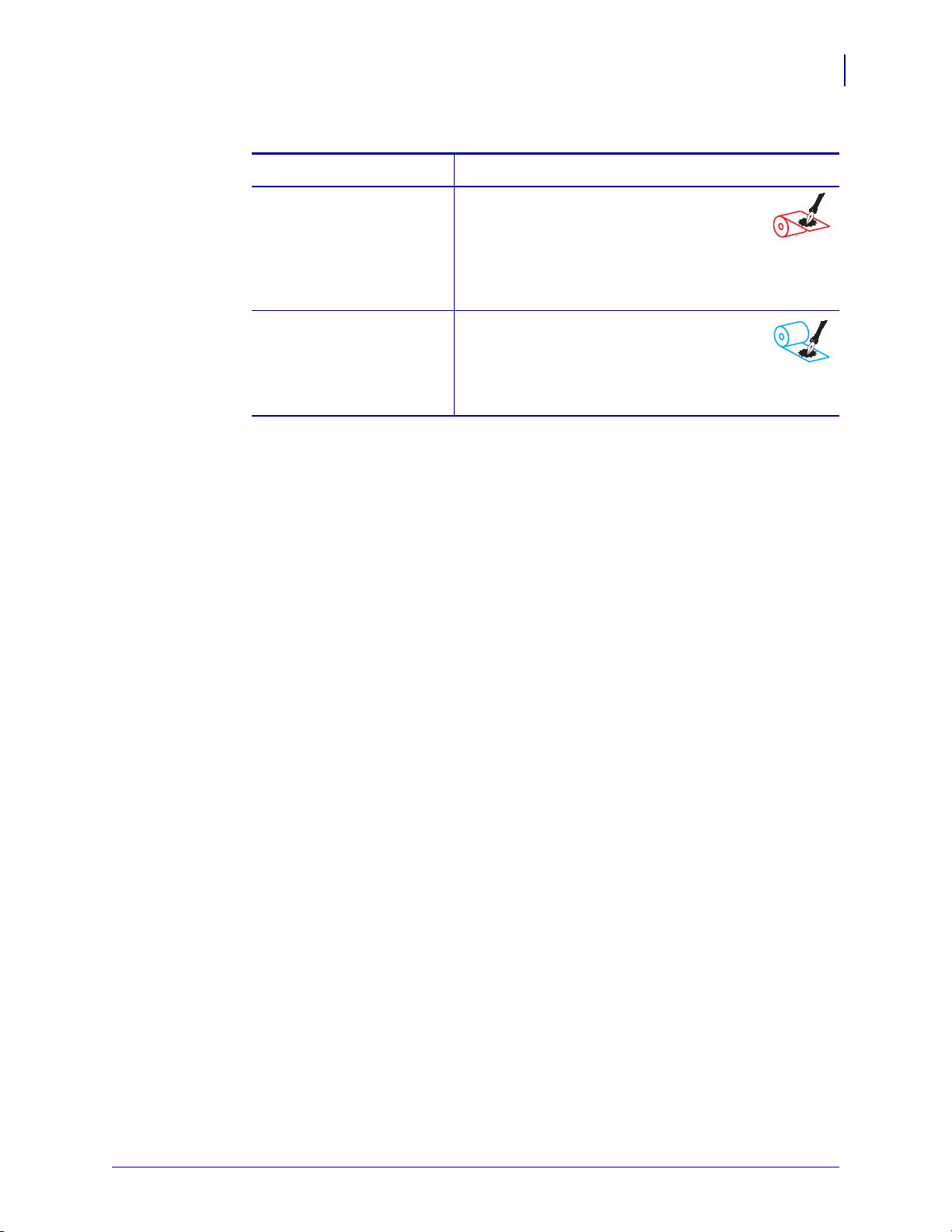

4. Apžiūrėkite rezultatus. Ar nuo juostos ant etiketės liko rašalo?
Jei rašalas nuo juostos... Tai...
Juostų apžvalga
11
prikibo prie etiketės Juosta padengta iš išorės ir ją galima naudoti
su standartine „Šilumos perdavimo“
(„Thermal Transfer“) pasirinktimi (juodos
juostos skrituliu). Juostos uždėjimo
procedūros instrukcijos pažymėtos šiuo
simboliu.
neprilipo prie etiketės Juosta padengta iš vidaus ir ją galima naudoti
su keičiama „Šilumos perdavimo“ („Thermal
Transfer“) pasirinktimi (pilkos juostos
skrituliu). Juostos uždėjimo procedūros
instrukcijos pažymėtos šiuo simboliu.
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Juostos uždėjimas
1
1
2
2
3
3
4
4
5
5
12
Juostos uždėjimas
Visada naudokite platesnę nei laikmenos juostą, kad nesidėvėtų spausdinimo galvutė.
Tiesiogiai termiškai spausdinti nedėkite juostos spausdintuvas.
Standartinė „Šilumos perdavimo“ („Thermal Transfer“) pasirinktis (juodos juostos skritulys)
naudoja iš išorės padengtą juostą, o keičiama „Šilumos perdavimo“ („Thermal Transfer“)
pasirinktis (pilkos juostos skritulys) naudoja iš vidaus padengtą juostą. Jeigu nenorite
sugadinti spausdintuvo, vadovaukitės spausdintuve įdiegtos „Šilumos perdavimo“
(„Thermal Transfer“) pasirinkties nuorodomis.

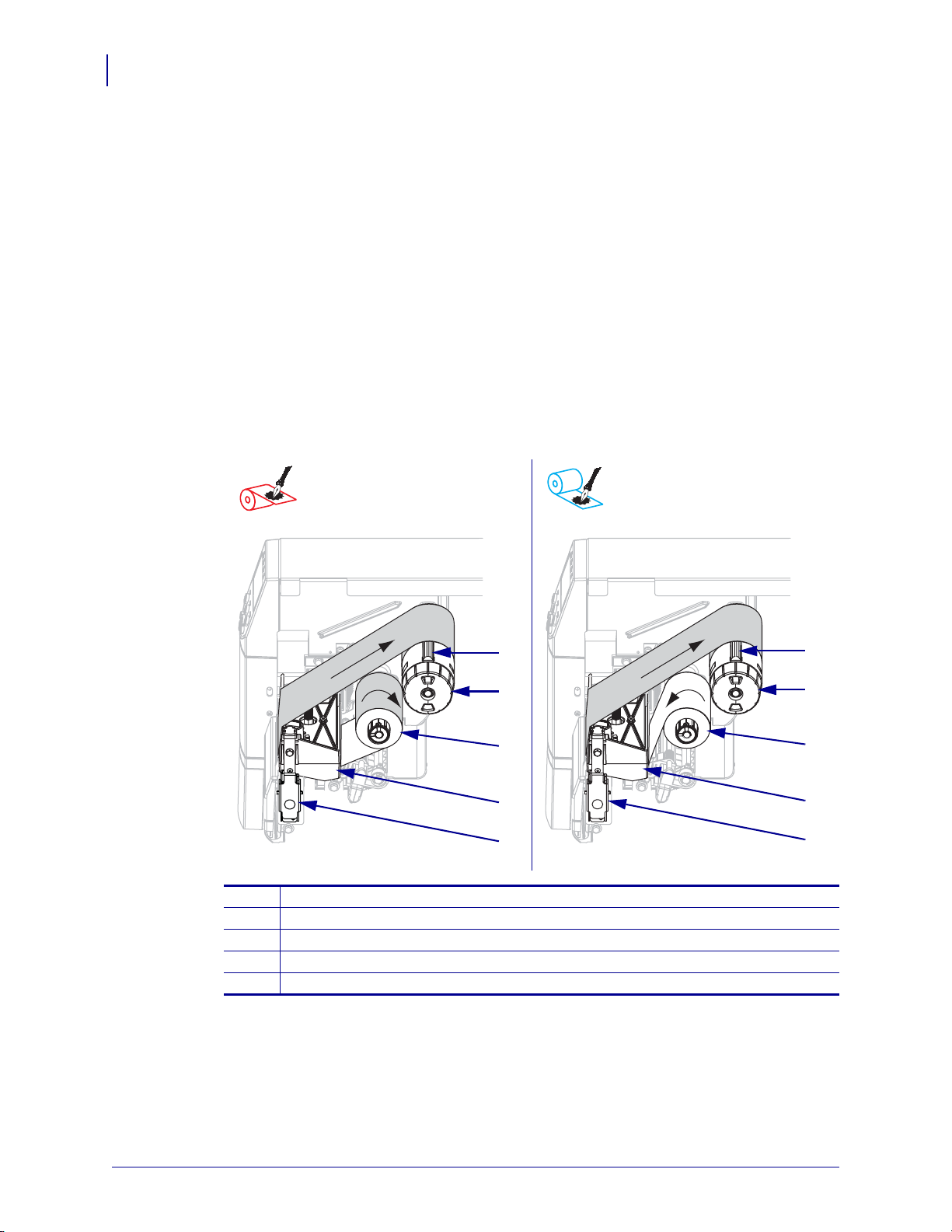

Pav. 6 parodo iš išorės ir iš vidaus padengtos juostos takelius. Kai yra matomas, padengtas
juostos paviršius rodomas pilkas. Norėdami nustatyti, kuri juostos pusė spausdintina,
žr. Juostos padengtoji pusė 10 psl.
6 • pav. Juostos takelis
Iš išorės padengta juosta
(juodos juostos skritulys)
Tempimo fiksatorius
1
Juostos paėmimo skritulys
2
Juostos laikiklio skritulys
3
Spausdinimo galvutės mechanizmas
4
Spausdinimo galvutės atleidimo fiksatorius
5
Iš vidaus padengta juosta
(pilkos juostos skritulys)
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
Juostos uždėjimas
Įspėjimas • Kai dedate laikmeną arba juostą, visada nuimkite visus papuošalus, kurie gali
susiliesti su spausdinimo galvute arba kitomis spausdintuvo dalimis.

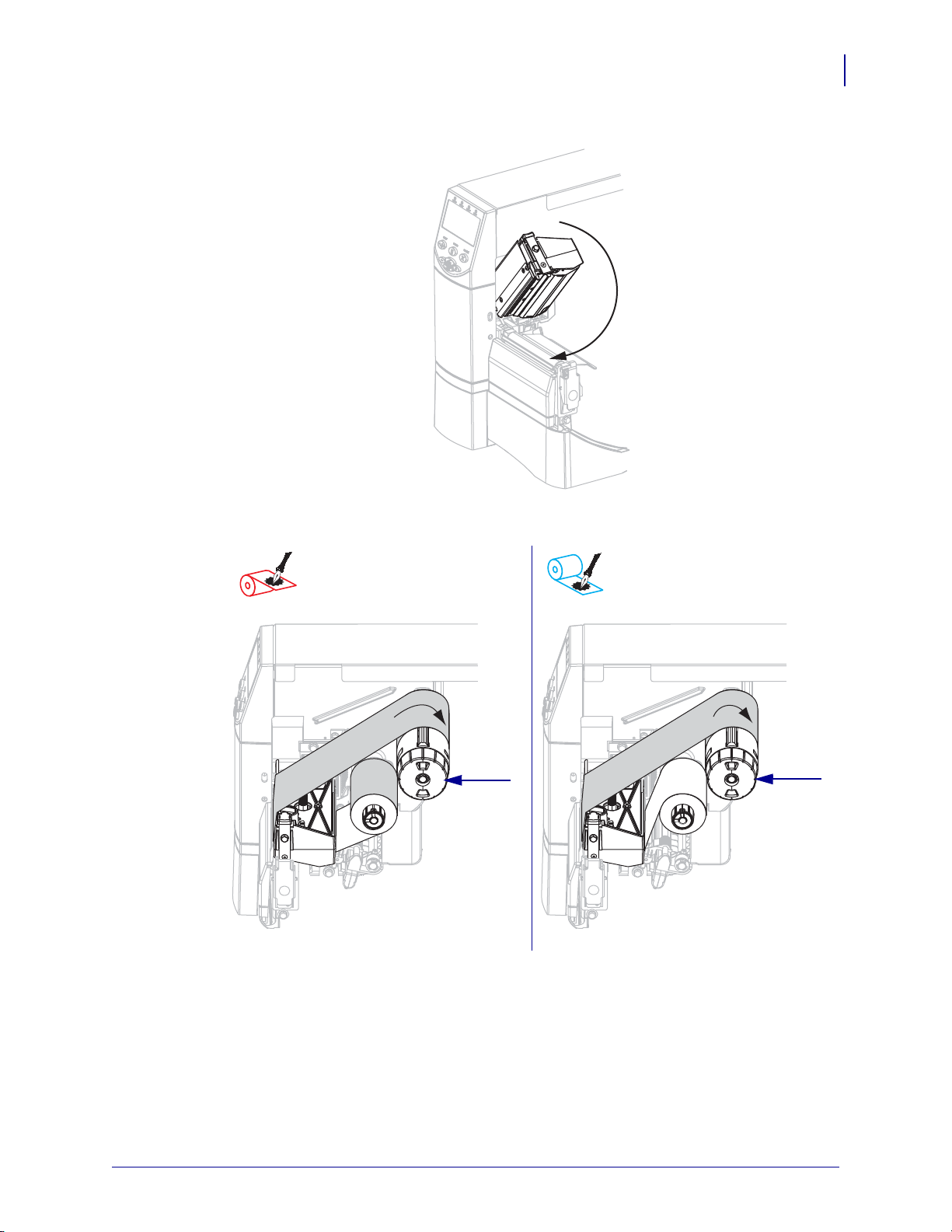

Norėdami uždėti juostą, atlikite šiuos veiksmus:

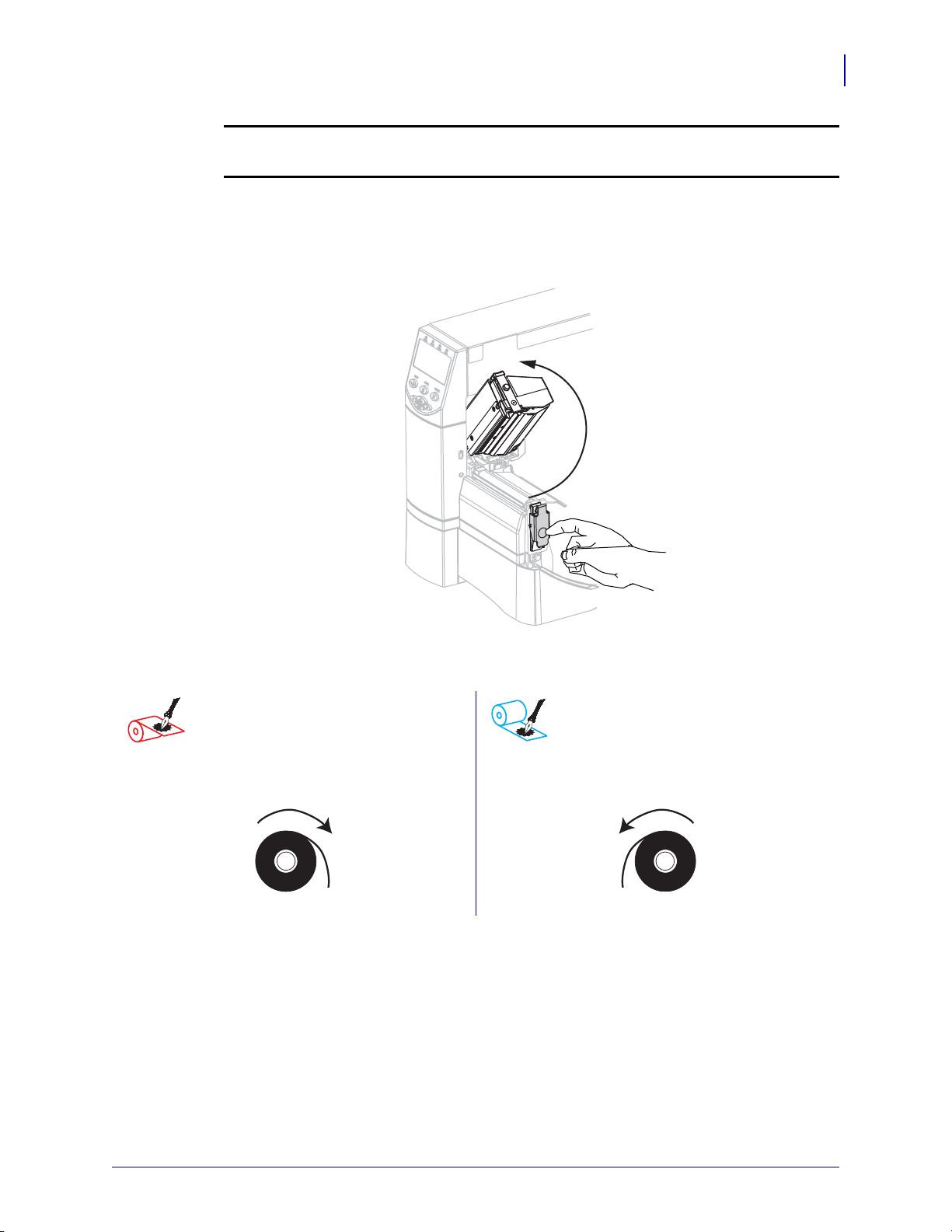

1. Norėdami atlaisvinti spausdinimo galvutės mechanizmą, paspauskite jos fiksatorių.
Pakelkite spausdinimo galvutės mechanizmą, kol bus atfiksuota skląstis.
13

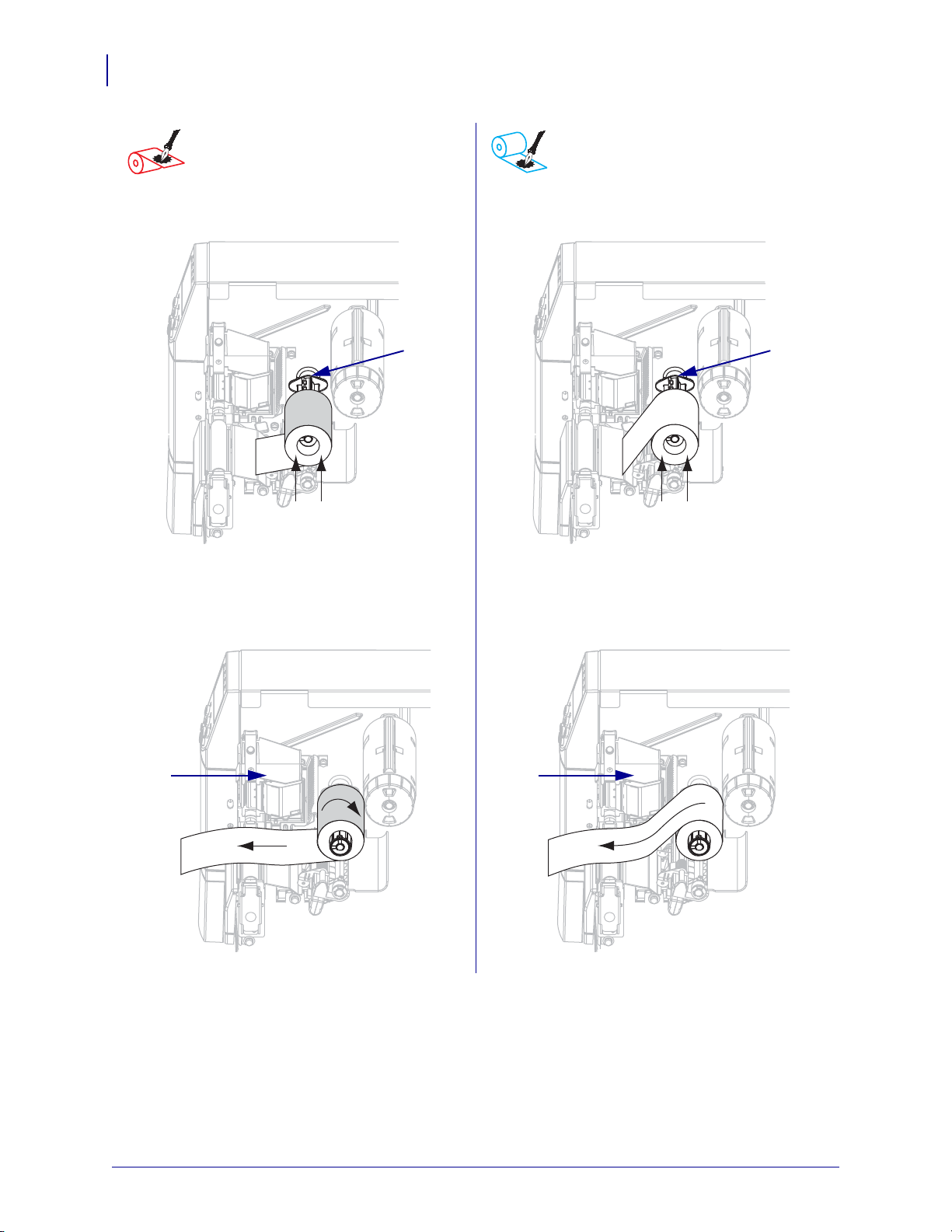

2. Įdėkite juostą į spausdintuvą. Tai darydami, vadovaukitės spausdintuve įdiegtos „Šilumos
perdavimo“ („Thermal Transfer“) pasirinkties nuorodomis.
Iš išorės padengta juosta
(juodos juostos skritulys)
a. Laikykite juostą laisvai ant besisukančio a. Laikykite juostą laisvai ant besisukančio
skritulio ir užsukite ją pagal laikrodžio rodyklę. skritulio ir užsukite ją prieš laikrodžio rodyklę.
Iš vidaus padengta juosta
(pilkos juostos skritulys)
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Juostos uždėjimas
1
1
1
1
14
Iš išorės padengta juosta
(juodos juostos skritulys) (tęsinys)
b. Užmaukite juostos ritinį ant skritulio (1) ir
pastumkite jį atgal į vietą.
c. Ištraukite juostą po spausdinimo galvutės
mechanizmu (
1) ir į spausdintuvo priekį.
Ištraukite maždaug 610 mm (24 colius) juostos
iš spausdintuvo.
Iš vidaus padengta juosta
(pilkos juostos skritulys) (tęsinys)
b. Užmaukite juostos ritinį ant skritulio (1) ir
pastumkite jį atgal į vietą.
c. Ištraukite juostą po spausdinimo galvutės
mechanizmu (
1) ir į spausdintuvo priekį.
Ištraukite maždaug 610 mm (24 colius) juostos
iš spausdintuvo.
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
3. Uždarykite spausdinimo galvutės mechanizmą.
1
1
Juostos uždėjimas
15
4. Užvyniokite juostą pagal laikrodžio rodyklę ant paėmimo skritulio (1).
Iš išorės padengta juosta
(juodos juostos skritulys)
Iš vidaus padengta juosta
(pilkos juostos skritulys)
2008.05.19 „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 79694L-272 A
Juostos uždėjimas
1
1
2
16
Nuimti panaudotą juostą
Norėdami išimti panaudotą juostą, atlikite šiuos veiksmus:
1.
Įspėjimas • Nenupjaukite juostos tiesiai ant juostos paėmimo skritulio. Taip galite
sugadinti skritulį.
Jei juosta neišlindo, nupjaukite arba nuplėškite ją prieš paėmimo skritulį (1).
2.
Norėdami atlaisvinti juostą, pakelkite ją nuo paėmimo skritulio tempimo fiksatoriaus (1).
Tuo pat metu prieš laikrodžio rodyklę pasukite paėmimo skritulio atleidimo jungiklį (
Tempimo fiksatoriai suners į juostos paėmimo skritulį ir atlaisvins juostą.
2).
3. Nutraukite panaudotą juostą nuo juostos paėmimo skritulio ir išmeskite.
79694L-272 A „Z Series®“ / „RZ™ serija“ greitųjų nuorodų vedlys 2008.05.19
Loading...
