Z Series®/RZ™ -serien Hurtigreferanse
Bruk denne veiledningen ved daglig bruk av skriveren. Du finner flere opplysninger i Brukerveiledning.
Innhold
Sett fra utsiden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Skriverens medierom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Typer utskriftsmateriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sette i utskriftsmateriale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Båndoversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Når skal bånd brukes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Belagt side av båndet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Legge i bånd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fjerne brukt bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
© 2008 ZIH Corp. Alle produktnavn og -numre er Zebravaremerker og Zebra og Zebra-logoen er registrerte
varemerker til Zebra Corp. Med enerett.
79694L-192 A
15.05.2008
2
Sett fra utsiden
1
3
4
5
6
7
1
8
2
2
Sett fra utsiden
Figur 1 og Figur 2 viser komponenter og tilkoblinger på utsiden av skriveren.
Figur 1 • Forsiden av skriveren
Strømbryter (O = Av, I = På)
1
Vekselstrømkontakt
2
Kortspor for trådløs utskriftsserver
3
(Ethernet)
Utløserknapp for trådløst kort
4
Kontrollpanel
1
Medieluke
2
Figur 2 • Baksiden av skriveren
Serieport
5
Internt tilkoblet port for utskriftsserver
6
(Ethernet)
USB-port
7
Parallellport
8
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Skriverens medierom
3
4
5
2
1
6
7
8
9
Figur 3 viser komponentene inne i medierommet i skriveren. Skrivere kan se litt forskjellig ut,
avhengig av hvilke deler som er installert.
Merk • For optimal utskriftskvalitet og riktig skriverytelse for hele produktlinjen anbefaler
Zebra bruk av originalt Zebra™-utstyr som en del av totalløsningen. ZM400, ZM600, RZ400
og RZ600 er utformet for bruk med originale Zebra™-skrivehoder for maksimal sikkerhet og
utskriftskvalitet.
Figur 3 • Skriverkomponenter
Skriverens medierom
3
Skrivehode
1
Kontrollpanel
2
Medieluke
3
Mediematerens føring
4
Mediematerens henger
5
Båndopprullingsspindel
6
Båndmatingsspindel
7
Danseenhet
8
Utløsersperre for skrivehode
9
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Kontrollpanel
1 2 3 4
5
6
4
Kontrollpanel
Kontrollpanelet (Figur 4) har lys som angir grunnleggende drift og knapper du må trykke på
under grunnleggende drift.
Figur 4 • Kontrollpanel
Strømlys Er på når skriveren er på.
1
PAUSE-lys Er på når skriveren er satt på
2
pause.
Feilindikator Blinker eller lyser jevnt når
3
skriveren trenger ettersyn.
Datalys Blinker raskt når skriveren mottar
4
data.
LCD Viser skriverens driftsstatus.
5
PAUSE -knapp Starter eller stopper skriveren når
6
den trykkes inn.
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Typer utskriftsmateriale
Skriveren kan bruke forskjellige typer utskriftsmateriale (Tabell 1).
Typer utskriftsmateriale
5
Tabell 1 • Typer utskriftsmateriale
Type
utskriftsmateriale
Ikke-kontinuerlig Rullpapiret er viklet på en 76 mm (3 tommers) kjerne.
rullpapir
Hvordan det ser ut Beskrivelse
Etikettene har klebende bakside som kleber dem til et
dekkpapir, og de er atskilt med mellomrom, hull, hakk eller
svarte merker. Merker er atskilt med perforering.
Ikke-kontinuerlig Listepapiret er brettet i sikksakkmønster. Etikettene til
listepapir
listepapiret kan være atskilt på samme måte som ikkekontinuerlig rullpapir. De er atskilt i eller i nærheten av
brettene.
Kontinuerlig Rullpapiret er viklet på en 76 mm (3 tommers) kjerne.
rullpapir
Kontinuerlig rullpapir har ikke mellomrom, hull, hakk eller
svarte merker som angir atskilte etiketter. Dette gjør at bildet
kan skrives ut hvor som helst på etiketten. Noen ganger
brukes det en kuttemekanisme for å skille de individuelle
etikettene fra hverandre.
RFID-"smart"utskriftsmateriale
(bare til bruk med
skrivere som har
en RFID-leser/
-koder installert)
RFID-smart-etiketter (Radio frequency identification) er
laget av samme materialer og klebemidler som ikke-RFIDetiketter. Hver etikett har en RFID-transponder som be står
av en brikke og en antenne, nedfelt mellom etiketten og
dekkpapiret (noen ganger kalt et "innlegg"). Konturen av
transponderen varierer etter produsent og kan ses gjennom
etiketten.
Alle "smart"-etiketter har et minne som kan leses, og mange
har minne som kan kodes.
Viktig • Transponderplasseringen på etiketten
avhenger av transpondertype og skrivermodell.
Kontroller at du bruker riktig "smart"utskriftsmateriale for skriveren.
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Sette i utskriftsmateriale
6
Sette i utskriftsmateriale
Følg instruksjonene i dette avsnitt et for å sette i ut skriftsmateriale i avrivnings modus (Figur 5).
Instruksjoner for å sette i utskriftsmateriale i a ndre utskri ftsmodi, finner du i Brukerveiledning.
Figur 5 • Mediebane for avrivningsmodus
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
Slik setter du i rullpapiret i avrivningsmodus:
1. Trykk på skrivehodets utløsersperre for å åpne skrivehodet. Løft skrivehodet til det står
åpent.
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Sette i utskriftsmateriale
7
2. Skyv ut medieføringen.
3. Sett i utskriftsmateriale i skriveren. Følg instruksjonene for rullpapir eller listepapir.
Rullpapir
a. Fjern og kasser eventuelle merker a. Vipp ned mediematerens føring.
Listepapir
eller etiketter som er skitne eller
festet med klebemiddel eller teip.
b. Vipp ned mediematerens føring. b. Før utskriftsmaterialet gjennom det
bakre eller nedre sporet.
Mating bak
c. Legg medierullen på mediematerens
henger. Skyv rullen så langt tilbake
som mulig.
Mating nede
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Sette i utskriftsmateriale
3 2 1
8
Rullpapir (forts.)
d. Vipp opp mediematerens førin g. c. Legg utskriftsmaterialet over
Listepapir (forts.)
mediematerens henger.
e. Skyv inn mediematerens føring til d. Vipp opp mediematerens føring.
den berører rullkanten.
e. Skyv inn mediematerens føring til
den berører mediekanten.
4. Før utskriftsmaterialet under danseenheten (1), den øvre mediesensoren (2) og
båndsensoren (
3).
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Sette i utskriftsmateriale
9
5. Skyv inn medieføringen til den berører mediekanten.
6. Lukk skrivehodet.
7. Hvis skriveren er satt på pause (Pause-lyset er på), trykker du på PAUSE for å aktivere
utskrift.
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Båndoversikt
10
Båndoversikt
Når skal bånd brukes
Båndet er en tynn film som er belagt på den ene siden med voks, harpiks eller voksharpiks,
som overføres til utskriftsmaterialet under den termiske overføringsprosessen.
Utskriftsmateriale for termisk overføring krever bånd til utskrift, mens utskriftsmateriale for
direkte termisk ikke krever det. Hvis du vil finne ut om du må bruke bånd til et spesielt
utskriftsmateriale, kan du utføre en skrapetest på utskriftsmaterialet.
Slik utfører du en skrapetest på utskriftsmaterialet:
1. Skrap på skriveflaten på utskriftsmaterialet med fingerneglen.
2. Vises det et svart merke på utskriftsmaterialet?
Hvis et svart merke... Da er utskriftsmaterialet...
Ikke vises på utskriftsmaterialet Termisk overføring. Det er nødvendig med bånd.
Vises på utskriftsmaterialet Direkte termisk. Det er ikke nødvendig med bånd.
Belagt side av båndet
Båndet kan være viklet med den belagte siden på i nnsiden eller på utsi den. Båndet må passe ti l
det installerte alternativet for termisk overføring. Standardalternativet for termisk overføring
(svart båndspindel) bruker bånd som er belagt på utsiden, og det andre alternativet for termisk
overføring (grå båndspindel) bruker bånd som er belagt på innsiden.
Slik finner du ut hvilken side av båndet som er belagt:
1. Trekk av en etikett fra de kkpapiret .
2. Trykk et hjørne av den klebende siden på etiketten mot utsiden av båndrullen.
3. Trekk etiketten av båndet.
4. Sjekk resultatet. Har blekkflak eller -partikler fra båndet klebet seg til etiketten?
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Hvis blekk fra båndet... Da…
Klebet seg til etiketten Båndet er belagt på utsiden og kan brukes
med standardalternativet for termisk
overføring (svart båndspindel). I prosedyren
for ilegging av bånd er instruksjonene merket
med dette symbolet.
Ikke klebet seg til etiketten Båndet er belagt på innsiden og kan brukes
med det andre alternativet for termisk
overføring (grå båndspindel). I prosedyren for
ilegging av bånd er instruksjonene merket med
dette symbolet.
Legge i bånd
1
1
2
2
3
3
4
4
5
5
Bruk alltid bånd som er bredere enn utskriftsma terialet for å be skytte skriveho det mot slitasje .
Ved direkte varmeutskrift må det ikke legges i bånd i skriveren.
Standardalternativet for termisk overføring (svart båndspindel) bruker bånd som er belagt på
utsiden, og det andre alternativet for termisk overføring (grå båndspindel) bruker bånd som er
belagt på innsiden. Følg anvisningene for alternativet for termisk overføring som er installert
på skriveren, slik at ikke skriveren blir skadet.
Figur 6 viser båndbanene for bånd belagt på utsiden og bånd belagt på innsiden. De belagte
overflatene på båndet vises i grått når de er synlige. Se Belagt side av båndet på side 10 for
å finne ut hvilken side av båndet som skrives ut.
Figur 6 • Båndbane
Legge i bånd
11
Bånd belagt på utsiden
(svart båndspindel)
Spenningsblad
1
Båndopprullingsspindel
2
Båndmatingsspindel
3
Skrivehode
4
Utløsersperre for skrivehode
5
Bånd belagt på innsiden
(grå båndspindel)
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Legge i bånd
12
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
Slik legger du i båndet:
1. Trykk på skrivehodets utløsersperre for å åpne skrivehodet. Løft skrivehodet til det står
åpent.
2. Legg i bånd i skriveren. Følg instruksjonene for alternativet for termisk overføring som er
installert på skriveren.
Bånd belagt på utsiden
(svart båndspindel)
a. Hold båndet slik at den løse enden spoles av a. Hold båndet slik at den løse enden spoles av
Bånd belagt på innsiden
(grå båndspindel)
med urviseren. mot urviseren.
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Legge i bånd
1
1
1
1
13
Bånd belagt på utsiden
(svart båndspindel) (forts.)
b. Sett båndrullen på båndmatingsspindelen (1) b. Sett båndrullen på båndmatingsspindelen (1)
Bånd belagt på innsiden
(grå båndspindel) (forts.)
og skyv den helt tilbake. og skyv den helt tilbake.
c. Skyv enden av båndet under skrivehodet (1)
og ut på forsiden av skriveren. Trekk båndet
ca. 610 mm (24 tommer) ut av skriveren.
c. Skyv enden av båndet under skrivehodet (1)
og ut på forsiden av skriveren. Trekk båndet
ca. 610 mm (24 tommer) ut av skriveren.
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Legge i bånd
1
1
14

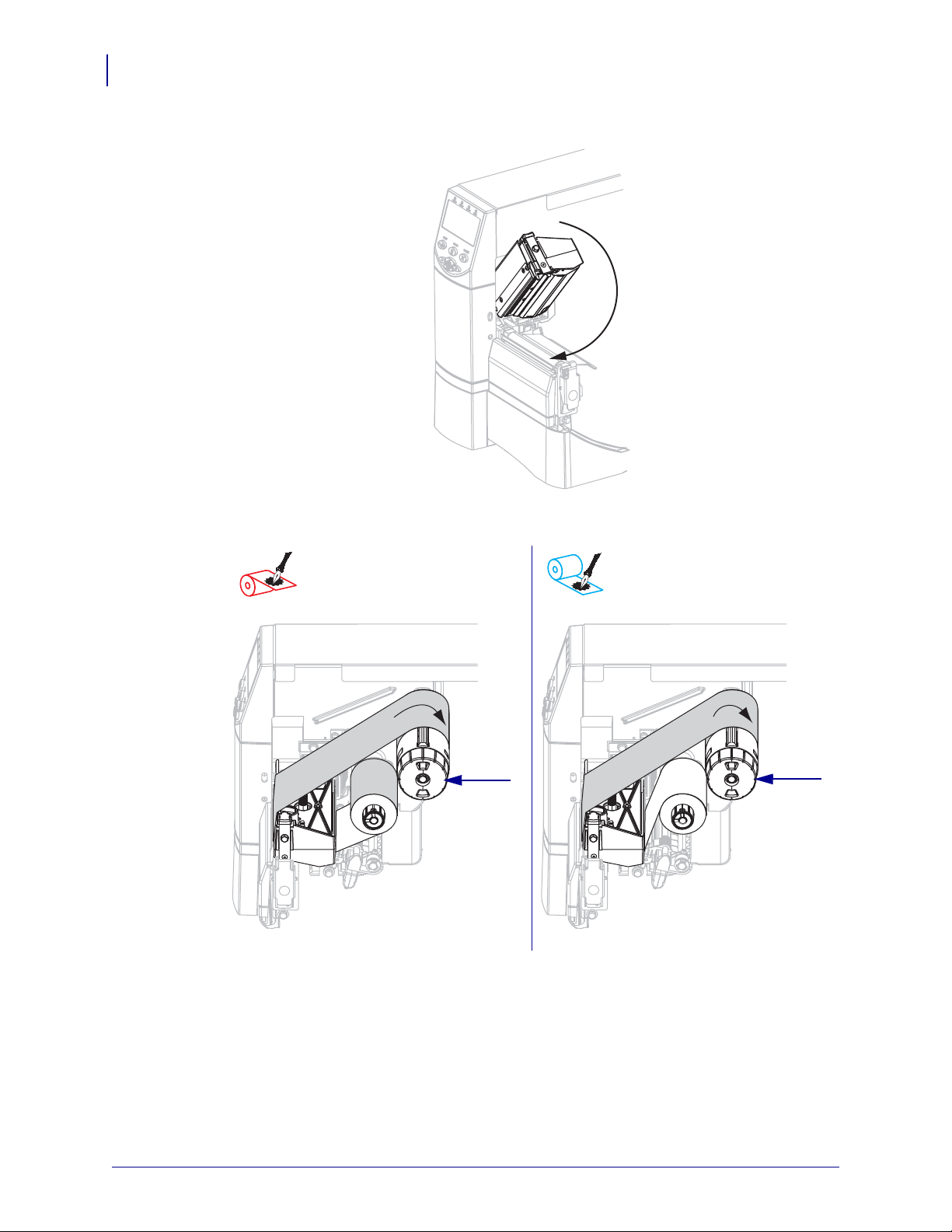

3. Lukk skrivehodet.
4. Vikle båndet på båndopprullingsspindelen med urviseren (1).
Bånd belagt på utsiden
(svart båndspindel)
Bånd belagt på innsiden
(grå båndspindel)
79694L-192 A Z Series®/RZ™ -serien Hurtigreferanse 15.05.2008
Fjerne brukt bånd
1
1
2
Slik fjerner du båndet:
1.
Advarsel • Kutt ikke båndet på opprullingsspindelen. Dette kan skade spindelen.
Legge i bånd
15
Hvis båndet ikke er oppbrukt, skal det kuttes eller brytes før båndopprullingsspindelen
(
1).
2.
Løsne båndet ved å klemme det mot spenningsbladene på opprullingsspindelen (1).
Samtidig vrir du utløserknotten på båndopprullingsspindelen mot urviseren (
Spenningsbladene faller inn i båndopprullingsspindelen og båndet løsner.
2).
3. Skyv det brukte båndet av båndopprullingsspindelen og kasser de t.
15.05.2008 Z Series®/RZ™ -serien Hurtigreferanse 79694L-192 A
Loading...
