Vedere din exterior
2
1
3
4
5
6
7
1
8
2
2
Vedere din exterior

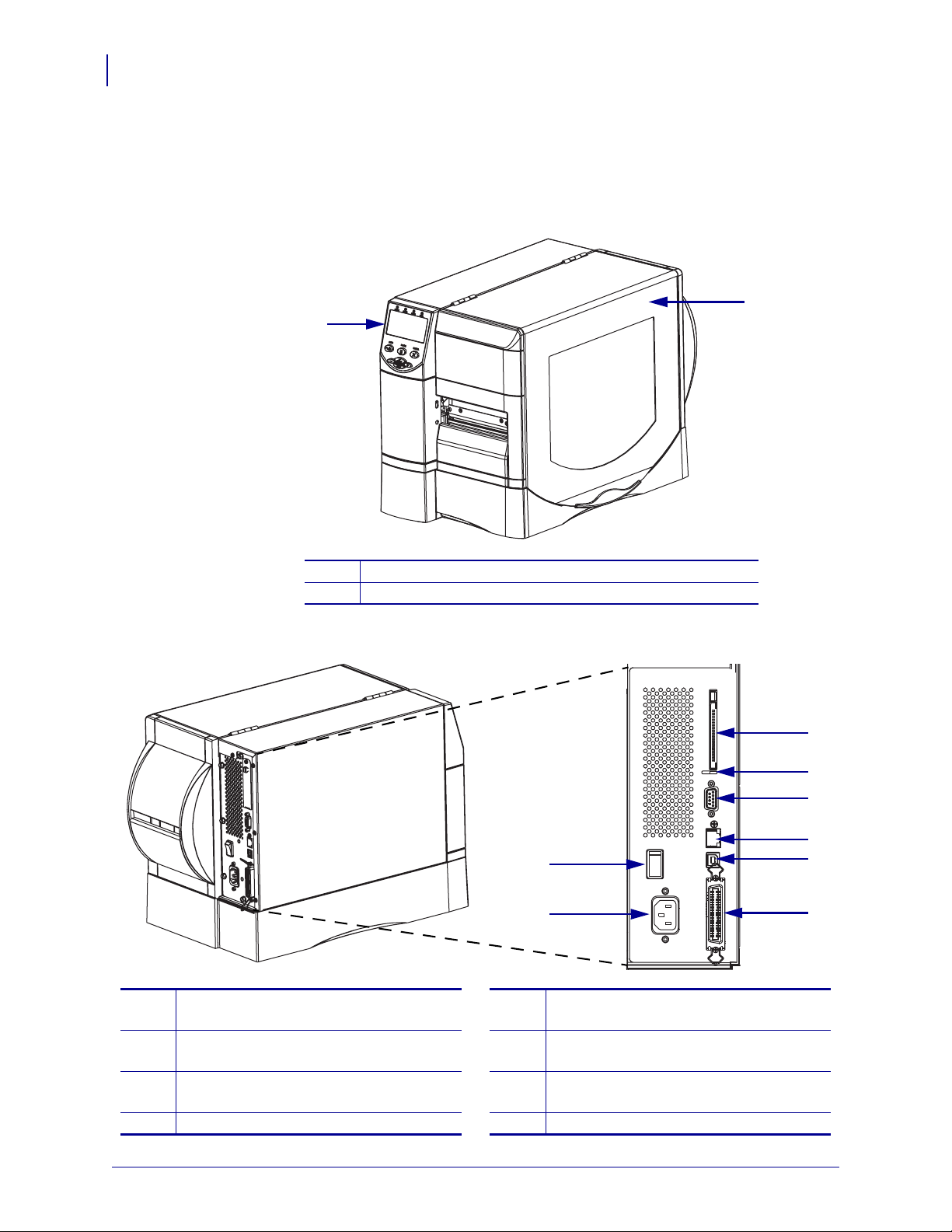

Figura 1 şi Figura 2 arată componentele şi conexiunile exterioare ale imprimantei.
Figura 1 • Partea din faţă a imprimantei
1
2
Buton de alimentare
1
(
O = oprit, I = pornit)
Buton de alimentare cu c.a.
2
Slot pentru placă fără fir pentru server
3
de imprimare (Ethernet)
Buton de evacuare a plăcii fără fir
4
Panoul de control
Uşa pentru suporturi
Figura 2 • Partea din spate a imprimantei
Port serial
5
Port intern pentru cablu de server de
6
imprimare (Ethernet)
Port USB
7
Port paralel
8
79694L-332 A Z Series®/Seria RZ™ Ghid de referinţă rapidă 16.05.2008
Compartimentul pentru suporturi al imprimantei
3
4
5
2
1
6
7
9
8
Compartimentul pentru suporturi al imprimantei

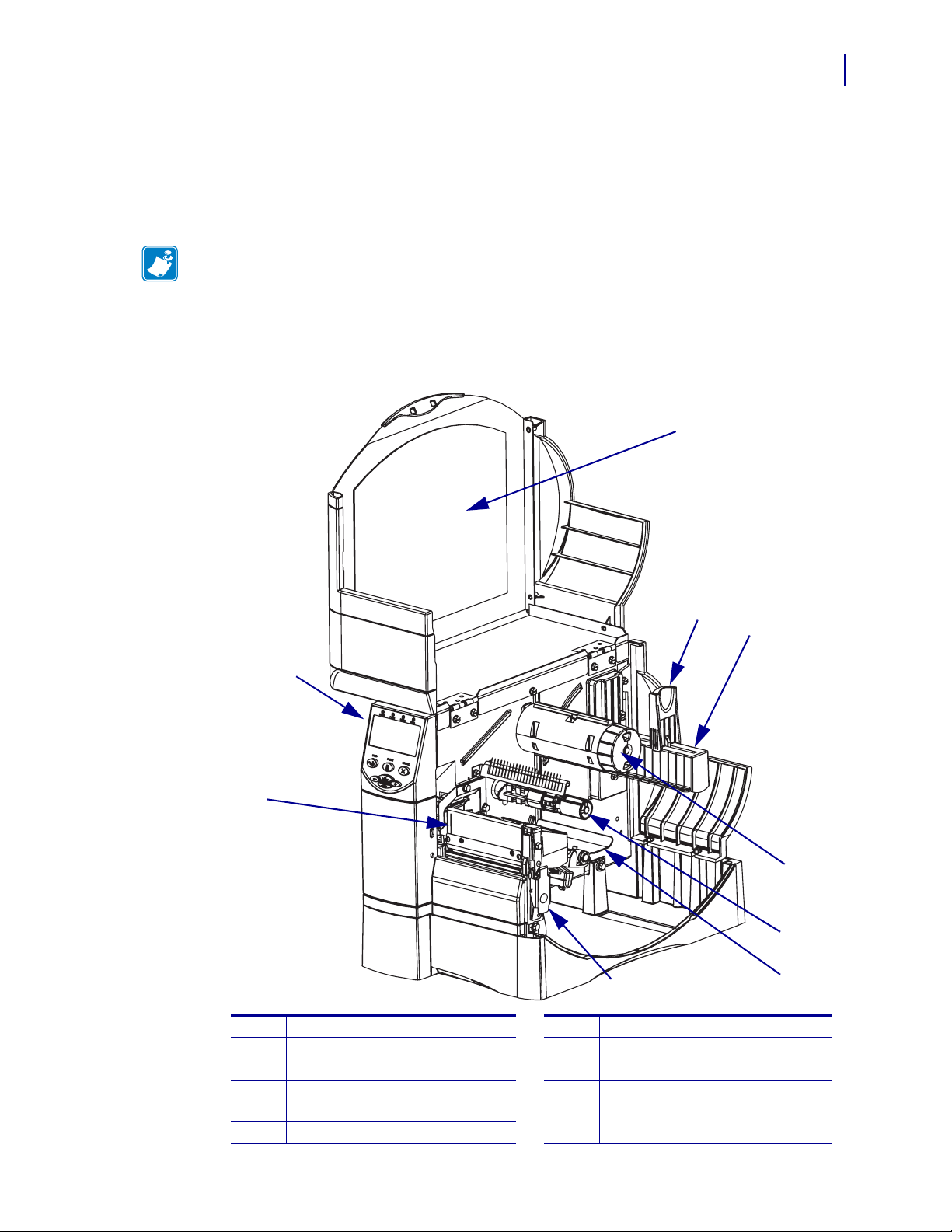

Figura 3 prezintă componentele din interiorul compartimentului pentru suporturi al
imprimantei. În funcţie de componentele opţionale instalate, este posibil ca imprimanta
să arate uşor diferit.
Notă • Pentru o calitate optimă a imprimării şi performanţe corespunzătoare ale
imprimantelor din toată linia de produse, Zebra recomandă insistent utilizarea de
consumabile Zebra™ originale pentru orice componentă a soluţiei globale. În mod specific,
ZM400, ZM600, RZ400 şi RZ600 sunt proiectate să funcţioneze numai cu capete de
imprimare Zebra™ originale, maximizându-se astfel siguranţa şi calitatea imprimării.
Figura 3 • Componentele imprimantei
3
Ansamblul capului de imprimare
1
Panoul de control
2
Uşa pentru suporturi
3
Ghidajul de alimentare a
4
suportului
Agăţătoarea rezervei de suport
5
Ax de înfăşurare a panglicii
6
Axul rezervei de panglică
7
Ansamblul de reglare a tensiunii
8
Siguranţa de eliberare a capului
9
de imprimare
16.05.2008 Z Series®/Seria RZ™ Ghid de referinţă rapidă 79694L-332 A
Panoul de control
1 2 3 4
5
6
4
Panoul de control

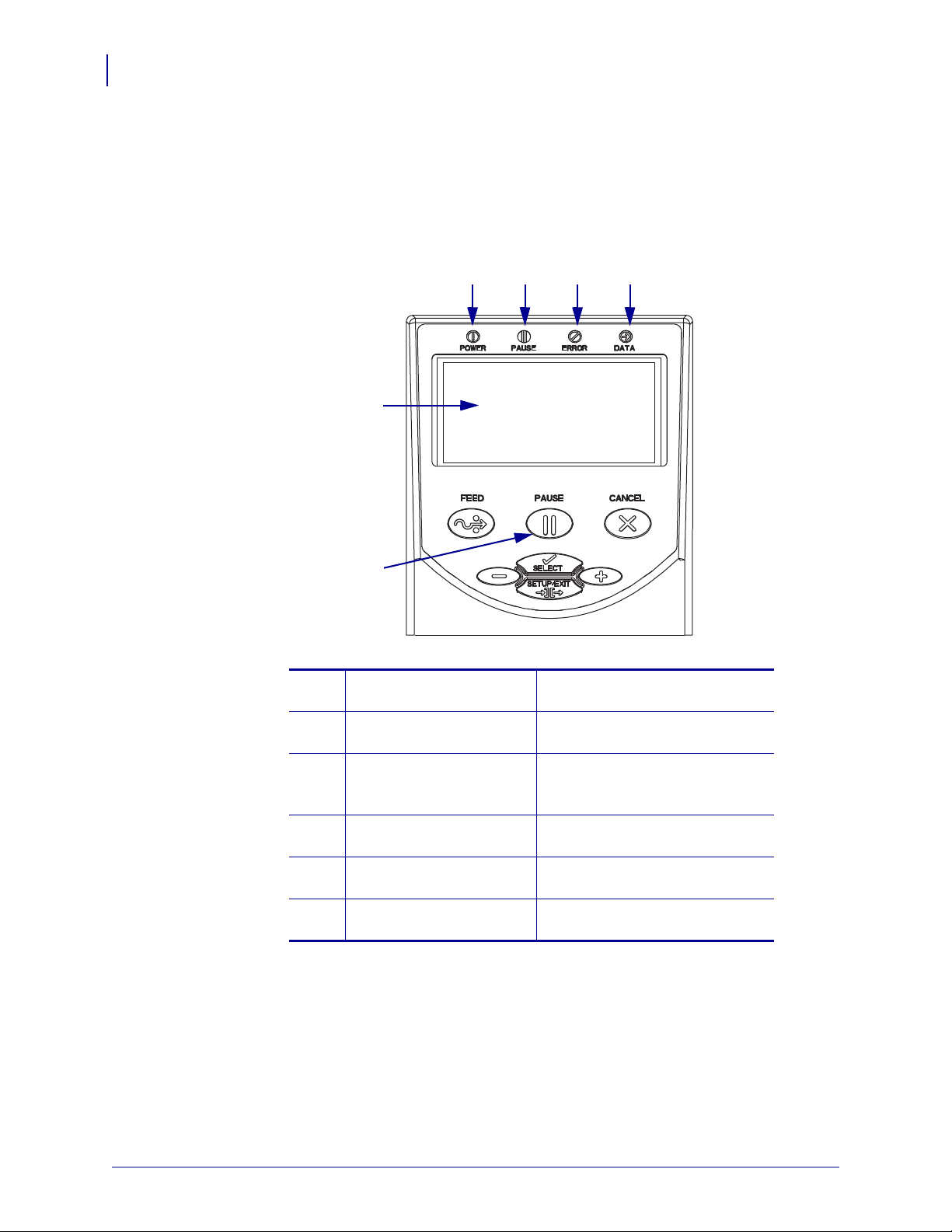

Panoul de control (Figura 4) conţine LED-urile care indică operaţia de bază şi butoanele pe
care poate fi necesar să le apăsaţi în timpul operaţiilor de bază.
Figura 4 • Panoul de control
LED de alimentare Aprins când imprimanta este
1
pornită.
LED PAUSE (PAUZĂ) Aprins când imprimanta este în
2
pauză.
LED de eroare Clipeşte sau rămâne aprins atunci
3
când trebuie să-i acordaţi atenţie
imprimantei.
LED de date Clipeşte rapid când imprimanta
4
primeşte date.
LCD Afişează starea de funcţionare
5
a imprimantei.
Butonul PAUSE (PAUZĂ) Porneşte sau opreşte funcţionarea
6
imprimantei atunci când se apasă.
79694L-332 A Z Series®/Seria RZ™ Ghid de referinţă rapidă 16.05.2008
Tipuri de suporturi
Tipuri de suporturi
5
Imprimanta poate să utilizeze diverse tipuri de suporturi (Tab elul 1).

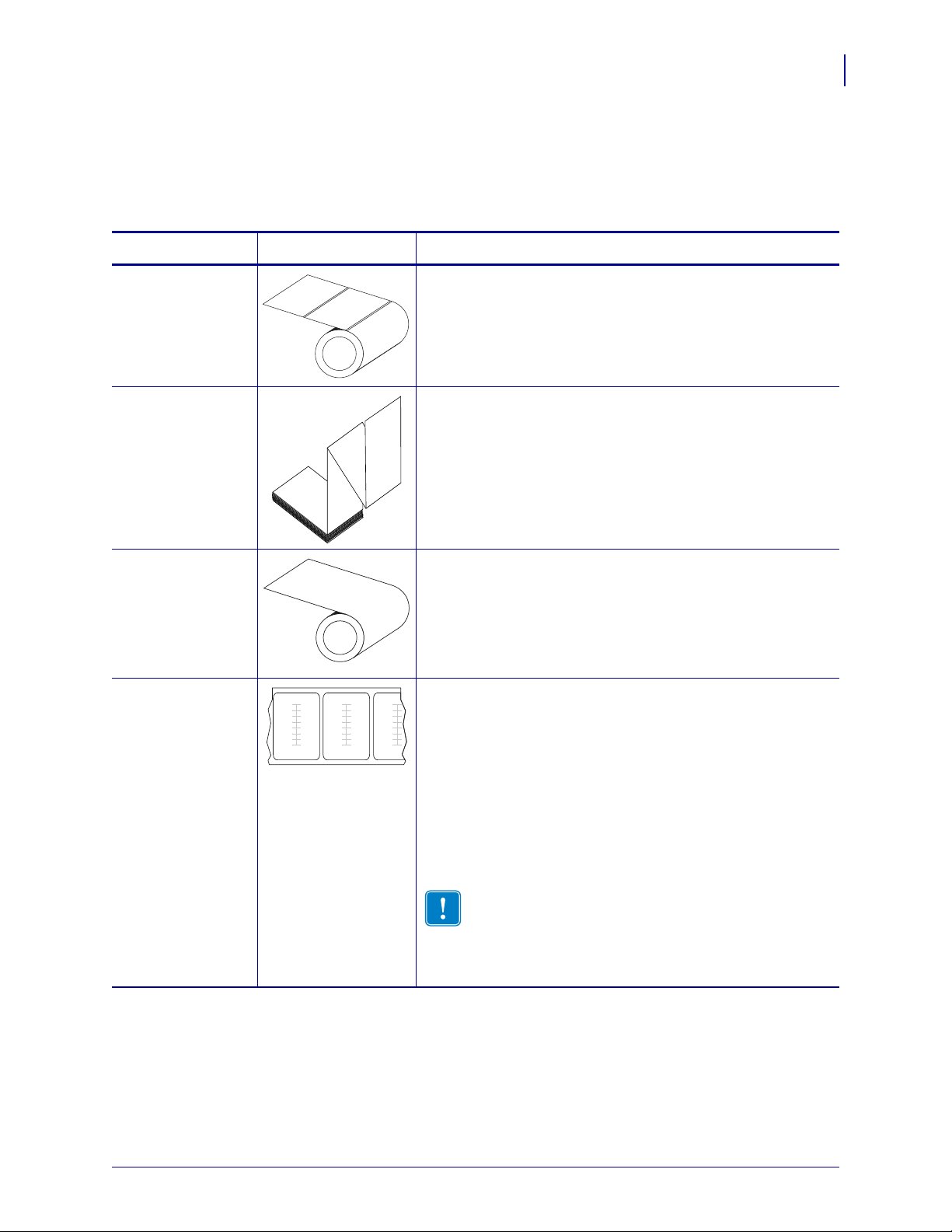

Tabelul 1 • Tipuri de suporturi
Tip suport Cum arată Descriere
Suporturi tip Suportul tip rulou este bobinat pe un miez de 76 mm (3 inch).
rulou discontinue
Etichetele au pe spate adeziv care le fixează de un strat de
susţinere, fiind separate prin goluri, perforaţii, crestături sau
marcaje negre. Etichetele sunt separate prin perforaţii.
Suporturi pliate Suporturile pliate sunt împăturite într-un model în zigzag.
discontinue
Suporturile pliate pot avea aceleaşi separaţii între etichete ca şi
suporturile tip rulou discontinue. Separaţiile pot să intervină
pe pliuri sau lângă pliuri.
Suporturi tip Suportul tip rulou este bobinat pe un miez de 76 mm (3 inch).
rulou continue
Suporturile tip rulou continue nu au goluri, perforaţii,
crestături sau marcaje negre pentru a indica separarea între
etichete. Aceasta permite imprimarea imaginii oriunde pe
etichetă. Uneori se utilizează un cutter pentru tăierea
etichetelor individuale.
Suporturi
„inteligente”
RFID
(se utilizează
numai cu
imprimante care
au instalat un
cititor/dispozitiv
de codificare
RFID)
Etichetele inteligente RFID (Radio frequency identification Identificare prin radio-frecvenţă) sunt fabricate din aceleaşi
materiale şi adezivi ca şi etichetele non-RFID. Fiecare etichetă
are un dispozitiv de emisie-recepţie RFID, compus dintr-un
cip şi o antenă, încorporat între etichetă şi suportul de
susţinere (denumit uneori „strat intermediar”). Forma
dispozitivului de emisie-recepţie diferă de la un produc
ător
la altul, iar acesta este vizibil prin etichetă.
Toate etichetele „inteligente” au memorie care poate fi citită,
iar multe dintre ele au memorie care poate fi codificată.
Important • Dispunerea dispozitivului de emisie-
recepţie în cadrul unei etichete depinde de tipul
dispozitivului şi de modelul imprimantei. Asiguraţi-vă
că utilizaţi suporturile „inteligente” corecte pentru
imprimanta dvs.
