Z Series®/Řada RZ™ - Referenční příručka
Tato příručka poskytuje informace pro denní provoz tiskárny. Podrobnější informace naleznete
v Uživatelské příručce.
Obsah
Pohled na tiskárnu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Oddíl tiskárny pro práci s médiem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Typy médií . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Založení médií . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kdy použít pásku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Potažená strana pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Založení pásky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Odstranění použité pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
© 2008 ZIH Corp. Veškeré názvy a číselná označení produktů jsou
ochrannými známkami Zebra a Zebra a logo Zebra jsou registrovanými
ochrannými známkami společnosti Zebra Corp. Všechna práva vyhrazena.
79694L-122 A
16.5.2008
2
Pohled na tiskárnu
1
3
5
4
1
6
7
2
8
2
Pohled na tiskárnu
Obrázek 1 a Obrázek 2 zobrazují komponenty a zástrčky na exteriéru tiskárny.
Obrázek 1 • Přední strana tiskárny
Ovládací panel
1
Dvířka pro média
2
Vy p í n ač napětí (O = vypnuto, I = zapnuto)
1
Zástrčka pro napájení střídavým proudem
2
Slot pro kartu bezdrátového tiskového
3
serveru (Ethernet)
Tlačítko vysunutí karty bezdrátového
4
připojení
Obrázek 2 • Zadní strana tiskárny
Sériový port
5
Port interního kabelového tiskového
6
serveru (Ethernet)
Port USB
7
Paralelní port
8
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Oddíl tiskárny pro práci s médiem
3
4
5
2
1
6
7
8
9
Obrázek 3 zobrazuje komponenty uvnitř oddílu tiskárny pro práci s médiem. Vaše tiskárna
může vypadat o něco jinak vzhledem k instalaci volitelných prvků.
Poznámka • V zájmu optimální kvality tisku a výkonu tiskáren napříč výrobkovou řadou
společnost Zebra naléhavě doporučuje používat jako součást celkového tiskového řešení
originální spotřební materiál Zebra™. Konkrétně tiskárny ZM400, ZM600, RZ400 a RZ600
jsou určeny výhradně pro práci s originálními tiskovými hlavami Zebra™, jejichž použitím
se maximalizuje bezpečnost a kvalita tisku.
Obrázek 3 • Komponenty tiskárny
Oddíl tiskárny pro práci s médiem
3
Sestava tiskové hlavy
1
Ovládací panel
2
Dvířka pro média
3
Vo d i č odvíjení médií
4
Držák pro odvíjení médií
5
Navíjecí trn pásky
6
Odvíjecí trn pásky
7
Napínací mechanismus
8
Odjišt’ovač tiskové hlavy
9
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Ovládací panel
1 2 3 4
5
6
4
Ovládací panel
Ovládací panel (Obrázek 4) obsahuje indikátory, které poskytují základní informace
o provozu, a tlačítka, kterými při běžném provozu budete tiskárnu ovládat.
Obrázek 4 • Ovládací panel
Indikátor napětí Svítí, když je tiskárna zapnutá.
1
Indikátor PAUSE
2
Svítí, když je tisk pozastaven.
(Pozastavení)
Indikátor chybového
3
stavu
Indikátor dat Rychle bliká, když tiskárna
4
Bliká nebo trvale svítí, pokud
tiskárna vyžaduje zásah obsluhy.
přijímá data.
Displej LCD Zobrazuje provozní stav tiskárny.
5
Tlačítko PAUSE
6
(Pozastavení)
Stisknutím se spustí nebo
pozastaví tisk.
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Typy médií
Typy médií
Tiskárna pracuje s různými typy médií (Ta bulka 1).
Tabulka 1 • Typy médií
Typ média Vzhled Popis
Přerušovaná Médium je navinuto na dutinku o průměru 76 mm (3 palce).
média v rolích
Etikety mají lepivou vrstvu, kterou jsou přilepeny k podkladu,
a jsou od sebe odděleny mezerami, otvory, vruby nebo
černými značkami. Štítky jsou odděleny perforací.
5
Přerušovaná
skládaná média
Nepřerušovaná Médium je navinuto na dutinku o průměru 76 mm (3 palce).
média v rolích
Inteligentní média
RFID
(k dispozici pouze
u tiskáren, které
mají instalovánu
čtečku/zapisovač
RFID)
Médium je skládané jako leporelo. Skládaná média mají stejné
způsoby oddělení etiket jako přerušovaná média v rolích.
Etikety jsou odděleny v místě přeložení nebo v jeho blízkosti.
U nepřerušovaných médií v rolích etikety nejsou odděleny
mezerami, otvory, vruby nebo černými značkami. Obrázek je
tedy možno vytisknout kdekoli na etiketě. Jednotlivé štítky
jsou od sebe někdy odřezávány řezačem.
Inteligentní etikety RFID jsou ze stejného materiálu
a používají stejná lepidla jako etikety bez technologie RFID.
Každá etiketa má transpondér pro radiofrekvenční identifikaci
(RFID), který sestává z čipu s anténou vložených mezi etiketu
a podklad. Tvar transpondéru (který se liší podle výrobce) lze
vidět uvnitř etikety.
Všechny inteligentní etikety mají pamět’, kterou lze číst,
a mnohé mají pamět’, kterou lze kódovat.
Důležité • Umístění transpondéru v etiketě závisí na
typu transpondéru a modelu tiskárny. Ujistěte se, že
používáte inteligentní médium určené pro vaši
tiskárnu.
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Založení médií
6

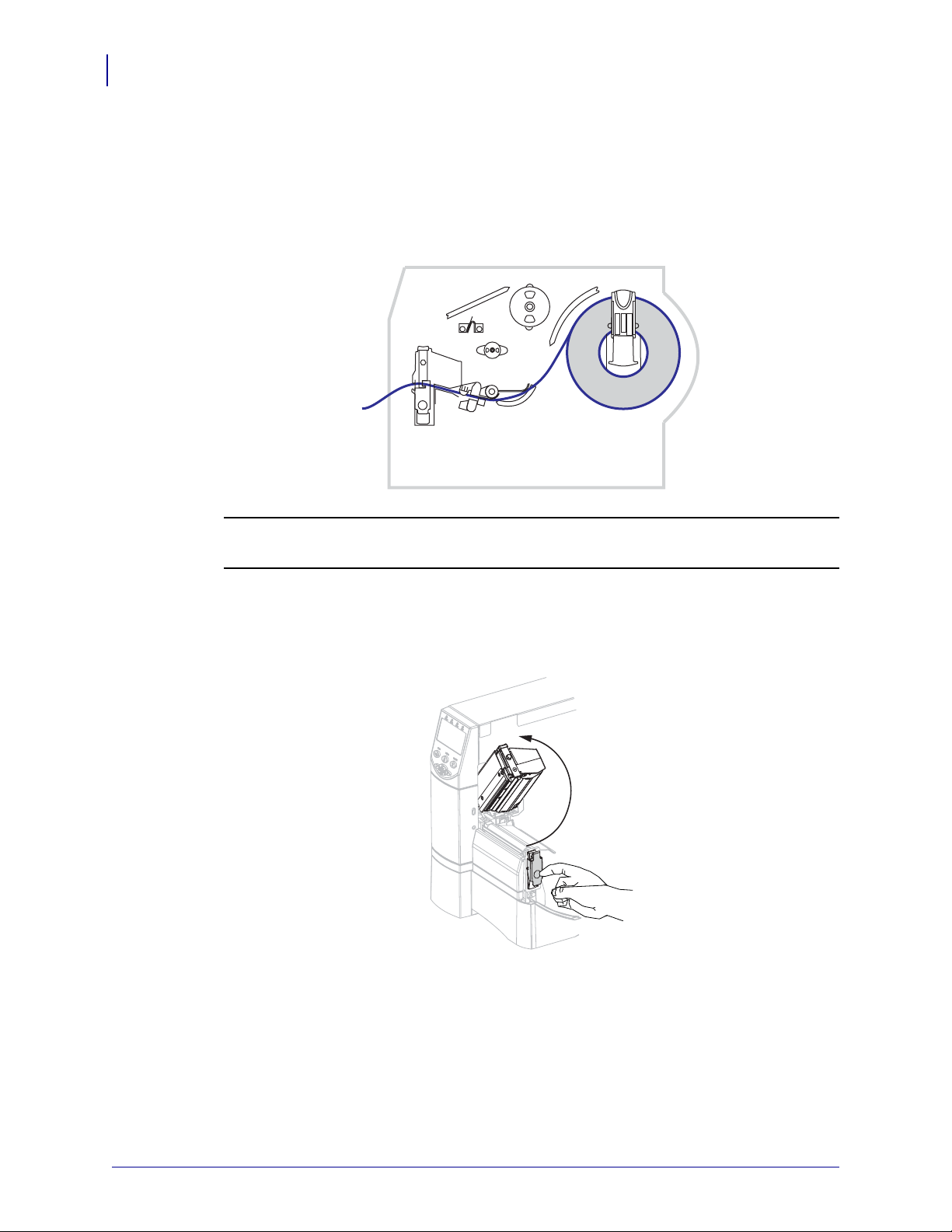

Založení médií
Tyto pokyny platí pro založení médií pro práci v režimu odtrhávání (Tear-Off) (Obrázek 5).
Pokyny pro zakládání médií v jiných režimech tisku najdete v Uživatelské příručce.
Upozornění • Pokud zavádíte médium nebo pásku, sundejte si veškeré šperky, které by
se mohly dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Obrázek 5 • Dráha média v režimu odtrhávání
Médium v rolích pro práci v režimu odtrhávání založíte následujícím způsobem:
1. Stisknutím odjišt’ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu,
dokud nezapadne do otevřené polohy.
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008

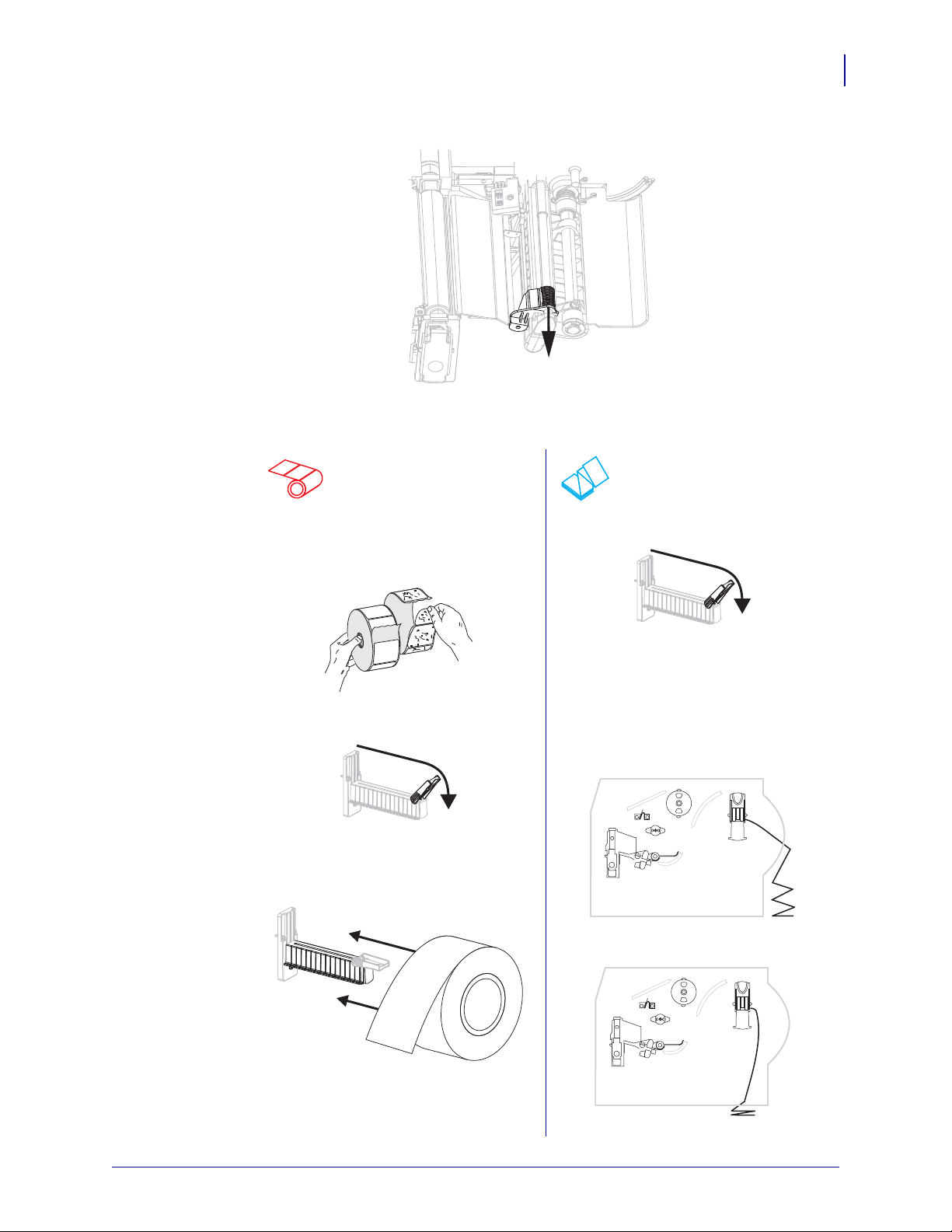

2. Vy s uňte vodič média.
Založení médií
7
3. Vložte médium do tiskárny. Řiďte se příslušnými pokyny pro média v rolích nebo
skládaná média.
Média v rolích
a. Odstraňte štítky nebo etikety, které a. Sklopte vodič médií.
jsou znečištěné nebo přilepené
Skládaná média
lepidlem či páskou, a vyhoďte je.
b. Sklopte vodič médií. b. Ve ďte médium zadní nebo spodní
zaváděcí štěrbinou.
Zavedení zezadu
c. Umístěte roli média na držák média.
Zatlačte roli do nejzazší polohy.
Zavedení zespodu
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Založení médií
3 2 1
8
Média v rolích
(pokračování)
d. Přiklopte vodič médií. c. Obtočte médiem držák média.
e. Přisuňte vodič médií tak, aby se
d. Přiklopte vodič médií.
Skládaná média
(pokračování)
dotýkal okraje role.
e. Přisuňte vodič médií tak, aby se
dotýkal okraje média.
4. Ve ďte médium pod napínacím mechanismem (1), pod sestavou horního senzoru médií (2)
a pod senzorem pásky (
3).
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Založení médií
9
5. Přisuňte vodič médií tak, aby se dotýkal okraje média.
6. Sklopte sestavu tiskové hlavy do pracovní polohy.
7. Pokud je tisk pozastaven (indikátor Pause svítí), stisknutím tlačítka PAUSE tisk znovu
umožníte.
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
10
Pásky
Pásky
Páska je tenký film, který má na jedné straně vrstvu z voskového, pryskyřičného nebo
vosko-pryskyřičného materiálu, který se tepelným přenosem (termotransferový tisk)
přenese na médium.
Kdy použít pásku
Média pro termotransfer vyžadují pro tisk pásku; média pro přímý tepelný tisk nikoli. Pokud
chcete zjistit, zda je pro dané médium nutno použít pásku, proveďte test média otěrem.
Test média otěrem provedete následujícím způsobem:
1. Otírejte tiskový povrch média rychle nehtem.
2. Zčernala otřená ploška na médiu?
Pokud ploška... Pak médium je pro...
na médiu nezčerná termotransfer. Páska je nutná.
na médiu zčerná přímý tepelný tisk. Páska není potřeba.
Potažená strana pásky
Páska může být stočena s potaženou stranou uvnitř nebo vně. Použitá páska musí odpovídat
nainstalovanému modulu pro termotransfer. Standardní modul pro termotransfer (černý trn
pásky) používá pásku s vnější potaženou stranou a alternativní modul pro termotransfer (šedý
trn pásky) používá pásku s vnitřní potaženou stranou.
Chcete-li zjistit, která strana pásky je potažená, postupujte takto:
1. Odlepte etiketu z podkladu.
2. Přitiskněte růžek lepivé strany etikety na vnější povrch kotouče pásky.
3. Odlepte etiketu z pásky.
4. Podívejte se na papír. Přilnuly k ní vločky nebo částečky inkoustu z pásky?
Pokud inkoust z pásky... pak...
přilnul k etiketě Páska je potažená na vnější straně a lze
nepřilnul k etiketě Páska je potažená na vnitřní straně a lze
ji použít se standardním modulem pro
termotransfer (černý trn pásky). Pokyny
pro zavádění jsou označeny zde uvedeným
symbolem.
ji použít s alternativním modulem pro
termotransfer (šedý trn pásky). Pokyny
pro zavádění jsou označeny zde uvedeným
symbolem.
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Založení pásky
1
1
2
2
3
3
4
4
5
5
Abyste zabránili opotřebení tiskové hlavy, vždy používejte pásku, která je širší než médium.
Pro přímý tepelný tisk pásku nezavádějte do tiskárny.
Standardní modul pro termotransfer (černý trn pásky) používá pásku s vnější potaženou
stranou a alternativní modul pro termotransfer (šedý trn pásky) používá pásku s vnitřní
potaženou stranou. Řiďte se pokyny pro modul pro termotransfer, který je nainstalován pro
vaši tiskárnu, abyste zabránili jejímu poškození.
Obrázek 6 zobrazuje dráhy pásek potažených na vnější a vnitřní straně. Potažená strana pásky
je znázorněna šedou barvou. Chcete-li zjistit, která strana pásky je potažená, viz Potažená
strana pásky na straně 10.
Obrázek 6 • Dráha pásky
Založení pásky
11
Páska potažena na vnější
straně (černý trn pásky)
Napínací lamela
1
Navíjecí trn pásky
2
Odvíjecí trn pásky
3
Sestava tiskové hlavy
4
Odjišt’ovač tiskové hlavy
5
Páska potažena na vnitřní
straně (šedý trn pásky)
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Založení pásky
12

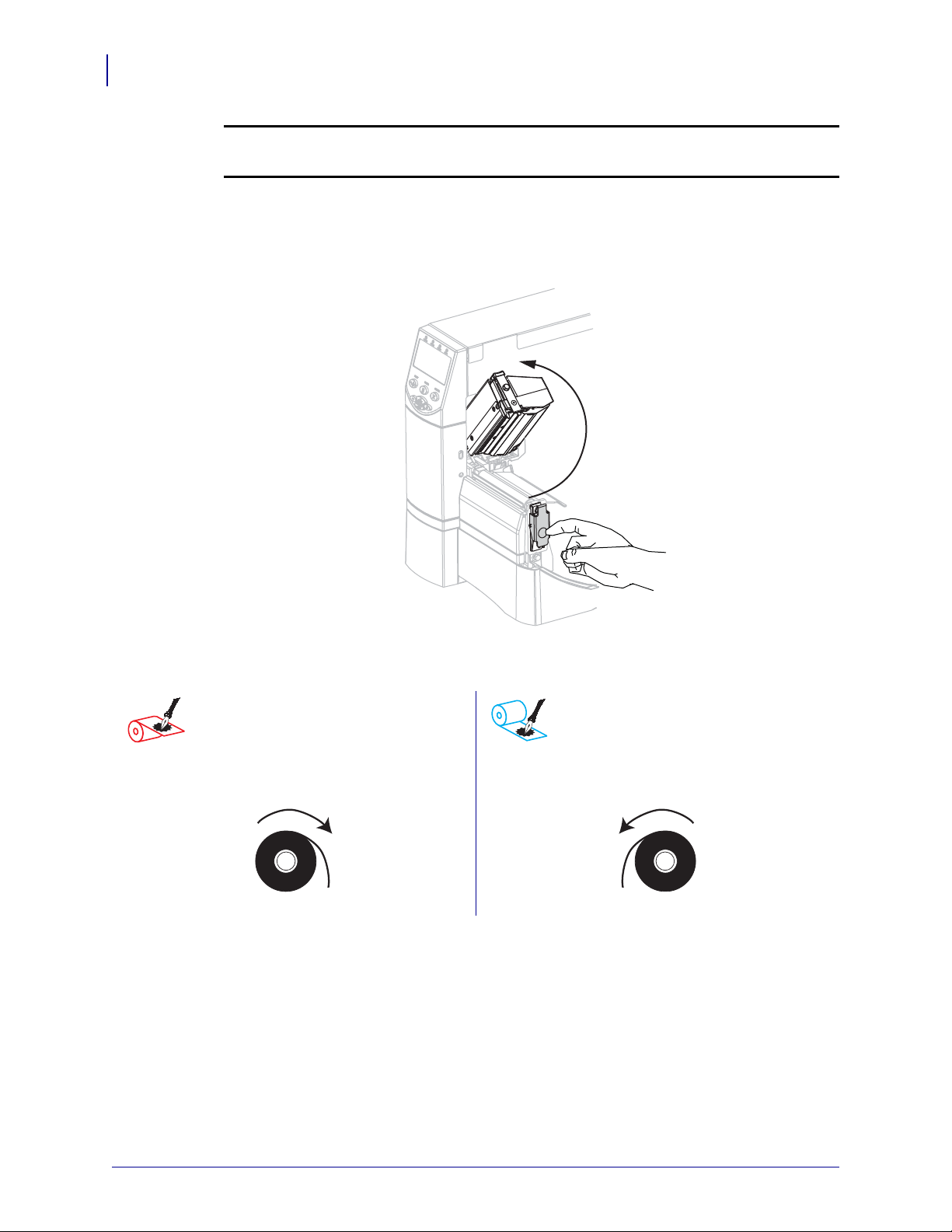

Upozornění • Pokud zavádíte médium nebo pásku, sundejte si šperky, které by se mohly
dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Pásku založíte následujícím způsobem:
1. Stisknutím odjišt’ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu,
dokud nezapadne do otevřené polohy.
2. Vložte pásku do tiskárny. V tomto kroku se řiďte se pokyny pro modul pro termotransfer,
který je nainstalován pro vaši tiskárnu.
Páska potažena na vnější straně
(černý trn pásky)
a. Kotouč pásky držte tak, aby se volný konec a. Kotouč pásky držte tak, aby se volný konec
odvíjel po směru hodinových ručiček. odvíjel proti směru hodinových ručiček.
Páska potažena na vnitřní straně
(šedý trn pásky)
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Založení pásky
1
1
1
1
13

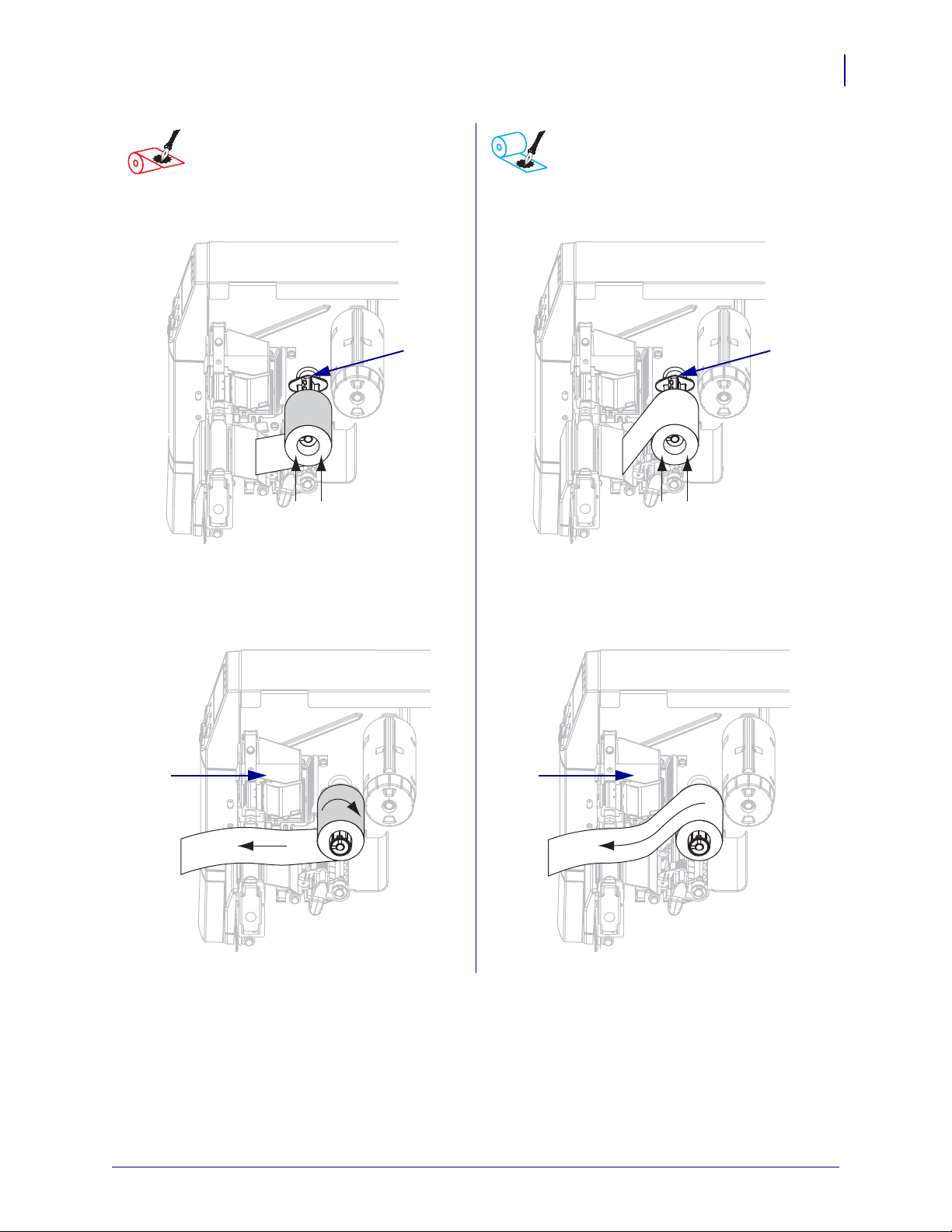

Páska potažena na vnější straně
(černý trn pásky) (pokračování)
b. Umístěte kotouč pásky na odvíjecí trn pásky (1) b. Umístěte kotouč pásky na odvíjecí trn pásky (1)
Páska potažena na vnitřní straně
(šedý trn pásky) (pokračování)
a zatlačte až na doraz. a zatlačte až na doraz.
c. Ve ďte konec pásky pod sestavou tiskové
1) a ven přední stranou tiskárny.
hlavy (
Vy s uňte pásku přibližně 610 mm (24 palců)
ven z tiskárny.
c. Ve ďte konec pásky pod sestavou tiskové
1) a ven přední stranou tiskárny.
hlavy (
Vy s uňte pásku přibližně 610 mm (24 palců)
ven z tiskárny.
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Založení pásky
1
1
14
3. Sklopte sestavu tiskové hlavy do pracovní polohy.
4. Pásku naviňte ve směru hodinových ručiček na navíjecí trn (1).
Páska potažena na vnější
straně (černý trn pásky)
Páska potažena na vnitřní
straně (šedý trn pásky)
79694L-122 A Referenční příručka Z Series®/Řada RZ™ 16.5.2008
Odstranění použité pásky
1
1
2
Použitou pásku odstraníte následujícím způsobem:
1.
Upozornění • Neřežte pásku přímo na navíjecím trnu. Tím byste trn mohli poškodit.
Pokud páska nedošla, přeřízněte nebo přetrhněte ji před navíjecím trnem pásky (1).
Založení pásky
15
2.
Pásku uvolníte zmačknutím v místě napínacích lamel navíjecího trnu (1). Zároveň
otáčejte odjišt’ovačem na konci navíjecího trnu proti směru hodinových ručiček (
Napínací lamely zapadnou do navíjecího trnu a páska se uvolní.
3. Použitou pásku sundejte z navíjecího trnu a vyhoďte.
2).
16.5.2008 Referenční příručka Z Series®/Řada RZ™ 79694L-122 A
Loading...
