ZE500 Hurtigreferanse
1
2 3
1
3
2
Bruk denne veiledningen ved daglig bruk av utskriftsmotor. Du finner flere opplysninger
i Brukerveiledning.
Utskriftsmotorens parametere

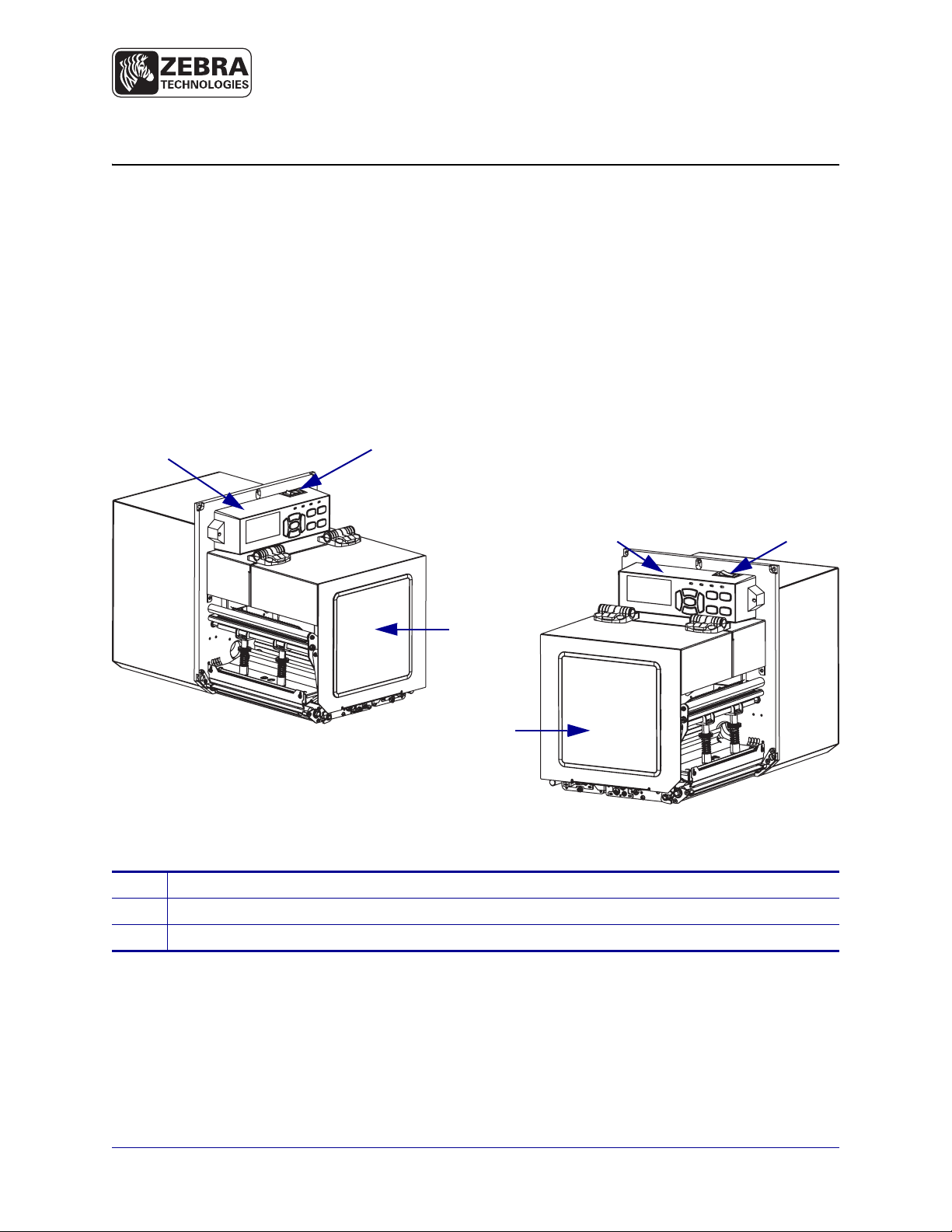

ZE500 utskriftsmotorer er tilgjengelige i høyrevendt (utskriftsmekanismen til høyre) og
venstrevendt utgave (utskriftsmekanismen til venstre).
Figur 1 • Venstrevendt utskriftsmotor
Figur 2 • Høyrevendt utskriftsmotor
© 2011 ZIH Corp. Alle produktnavn og -numre er Zebra-varemerker, og Zebra og
Zebra-logoen er registrerte varemerker for ZIH Corp. Med enerett.
1
2
3
medieluke
kontrollpanel
strømbryter
P1047597-191 Rev. A
30.05.2012
ZE500 Hurtigreferanse
3
4
910 7
5
6
12
11
8
1
2
2
Utskriftsmotorens komponenter
Utskriftsmotorens komponenter

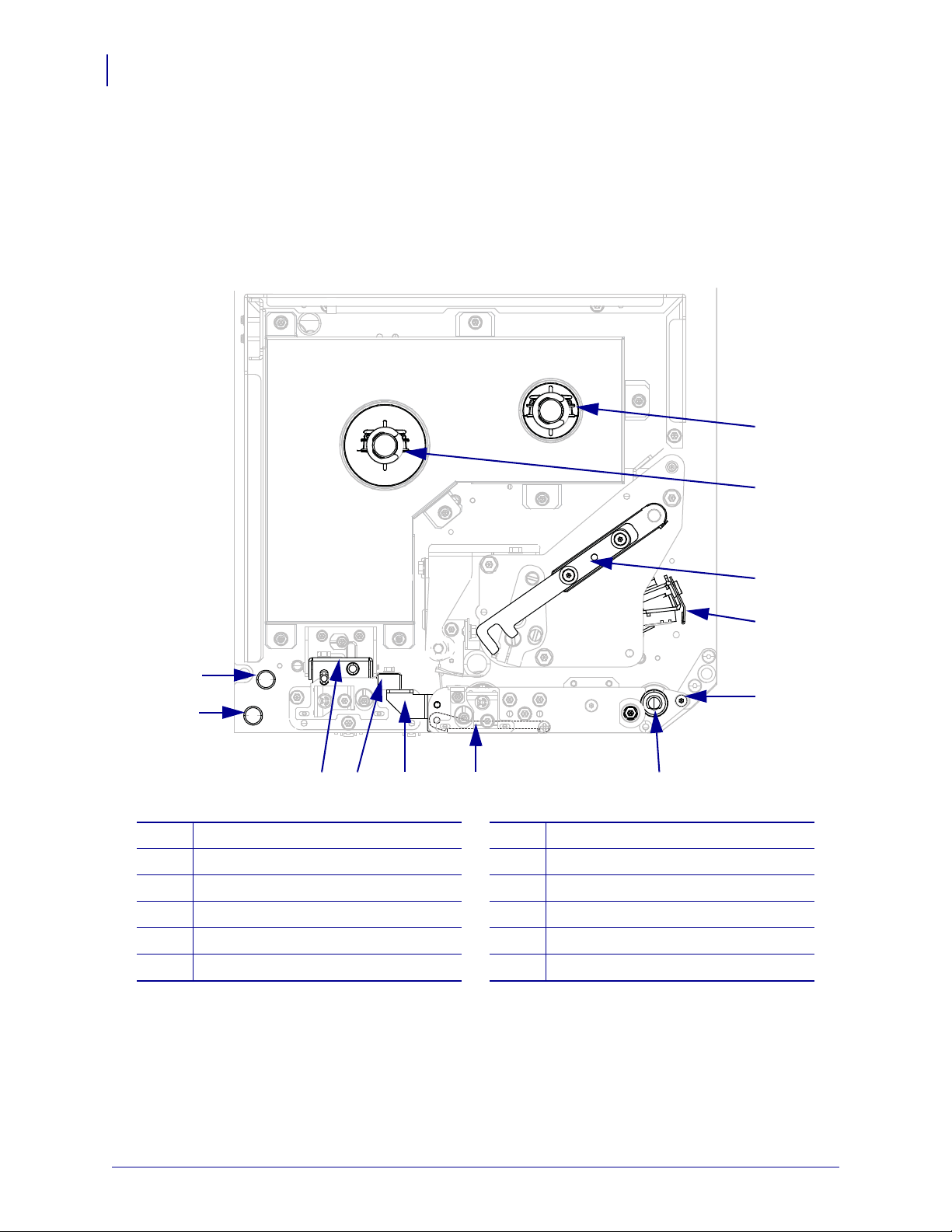

Figur 3 viser komponentene inne i medierommet i utskriftsmotor. En venstrevendt enhet
inneholder et speilbilde av disse komponentene. Gjør deg kjent med disse komponentene
før du fortsetter med konfigurasjonen av utskriftsmotor.
Figur 3 • Utskriftsmotor Komponenter (høyrevendt modell vises)
a222
båndopprullingsspindel
1
båndmatingsspindel
2
skrivehodesperre
3
skrivehode
4
avtrekkingsstang
5
skrivevalse
6
P1047597-191 30.05.2012
avtrekkingsvalse (skjult når lukket)
7
avtrekkingsvalsens sperre
8
mediefører
9
klemvalse
10
nedre føringsstolpe
11
øvre føringsstolpe
12
Kontrollpanel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8

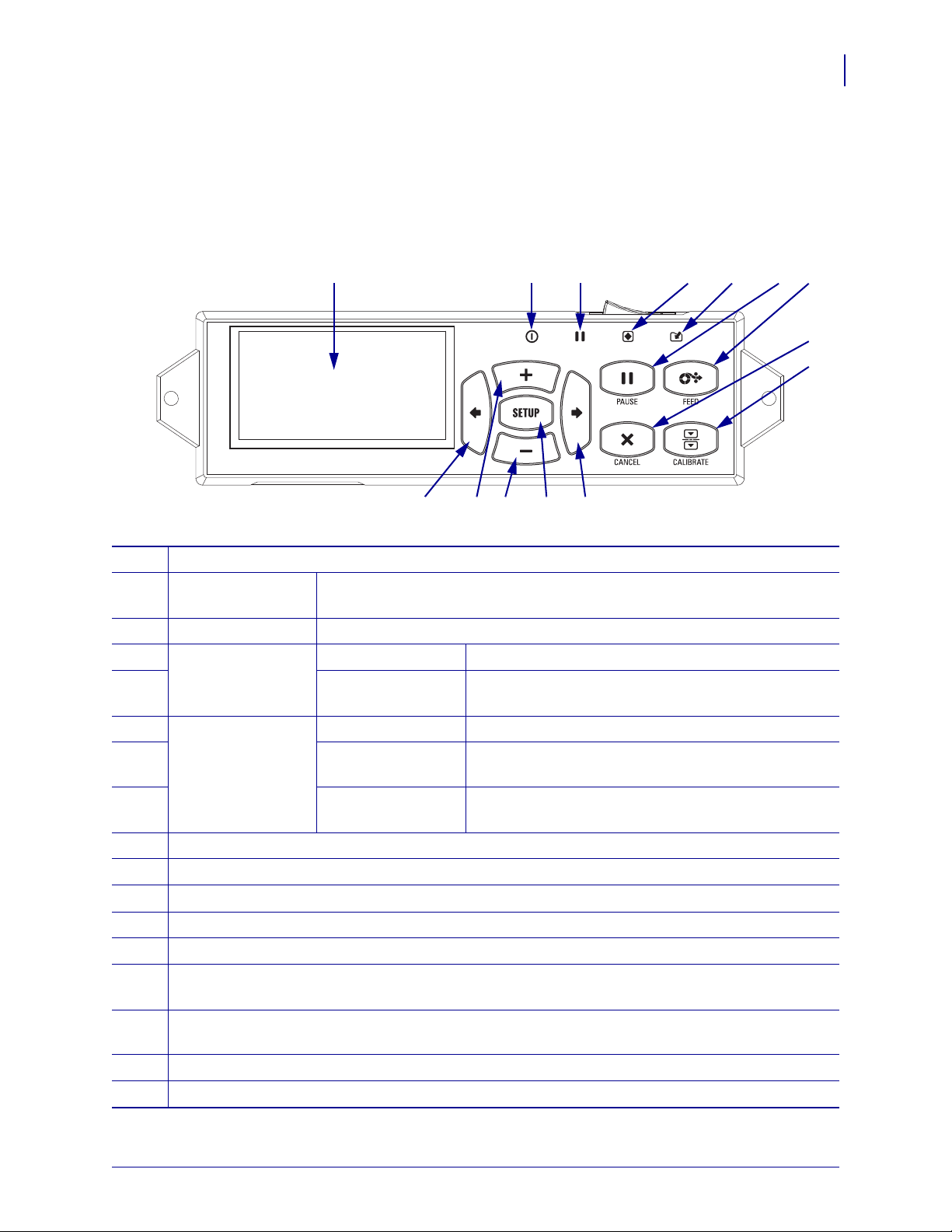

Alle kontroller og indikatorer for utskriftsmotoren er plassert på kontrollpanelet (Figur 4).
Strømbryteren er plassert øverst på kontrollpanelet.
Figur 4 • Kontrollpanel
ZE500 Hurtigreferanse
Kontrollpanel
3
Skjermen viser utskriftsmotors driftsstatus og gir brukeren tilgang til å navigere i menysystemet.
1
POWER-lys
2
Er på når utskriftsmotor er på.
(strøm)
PAUSE-l ys Er på når utskriftsmotor er satt på pause.
3
STATUS-lys Av Normal drift – ingen utskriftsmotor-feil.
4
Blinker Det er en feil med utskriftsmotor. Se på skjermen for
mer informasjon.
DATA-lys Av Normal drift. Ingen data mottas eller behandles.
5
På utskriftsmotor behandler data eller skriver ut. Ingen
data mottas.
Blinker utskriftsmotor mottar data fra eller sender
statusinformasjon til vertsmaskinen.
PAUSE-knappen starter eller stopper utskriftsmotor når du trykker på den.
6
FEED-knappen tvinger utskriftsmotor til å mate én blank etikett hver gang du trykker på den.
7
CANCEL-knappen avbryter utskriftsjobber når utskriftsmotor er satt på pause.
8
CALIBRATE-knappen kalibrerer utskriftsmotoren for medielengde og sensorverdier.
9
PIL VENSTRE navigerer til forrige parameter i menysystemet
10
PLUSS-knappen (+) endrer parameterverdiene. Brukes vanligvis til å øke en verdi, svare ja, bla
11
12
gjennom valgene eller endre verdier mens du oppgir utskriftsmotor-passordet.
MINUS-knappen (-) endrer parameterverdiene. Brukes vanligvis til å minske en verdi, svare nei, bla
gjennom valgene eller endre plasseringen av markøren mens du oppgir utskriftsmotor-passordet.
SETUP/EXIT-knappen (oppsett/avslutt) åpner og lukker konfigurasjonsmodus.
13
PIL HØYRE navigerer til neste parameter i menysystemet
14
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
4
Klargjøre utskriftsmotor for bruk
Klargjøre utskriftsmotor for bruk
Når du har gjort deg kjent med komponentene i utskriftsmotor, klargjør du utskriftsmotor for
bruk.
Forsiktig • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre deler i utskriftsmotor.
Forsiktig • Før du tar på skrivehodet må du lade ut eventuell statisk elektrisitet ved å ta på
utskriftsmotor-rammen av metall eller bruke antistatisk armbånd og matte.
Slik setter du opp utskriftsmotor:
1. Pakk ut og kontroller utskriftsmotor. Rapporter eventuelle fraktskader. Du finner flere
opplysninger i Brukerveiledning.
2. Monter utskriftsmotor på stedet eller applikatoren du har valgt.

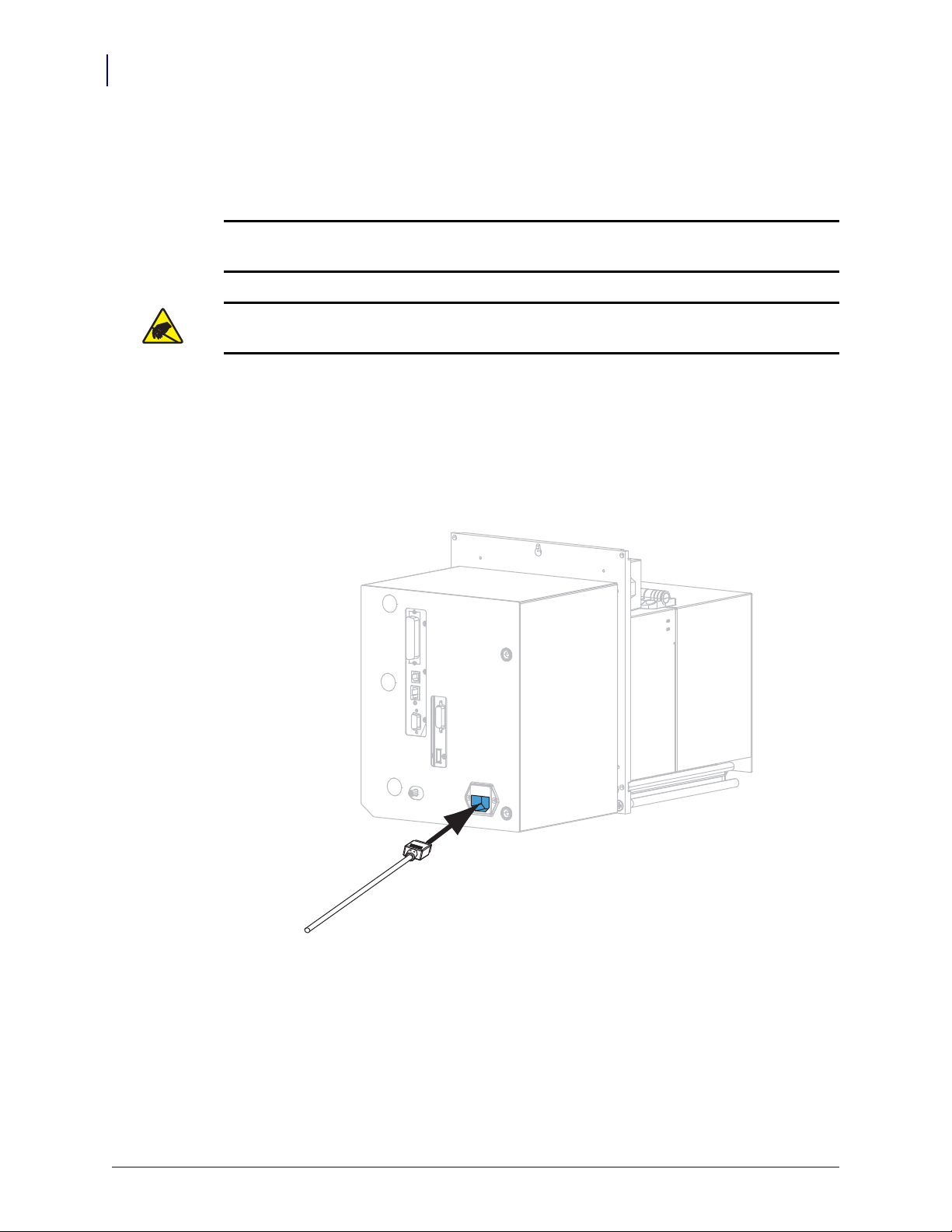

3. Sett inn hunnenden av strømledningen i kontakten på baksiden av utskriftsmotor.
P1047597-191 30.05.2012
ZE500 Hurtigreferanse
115 V AC
230 V AC
Klargjøre utskriftsmotor for bruk

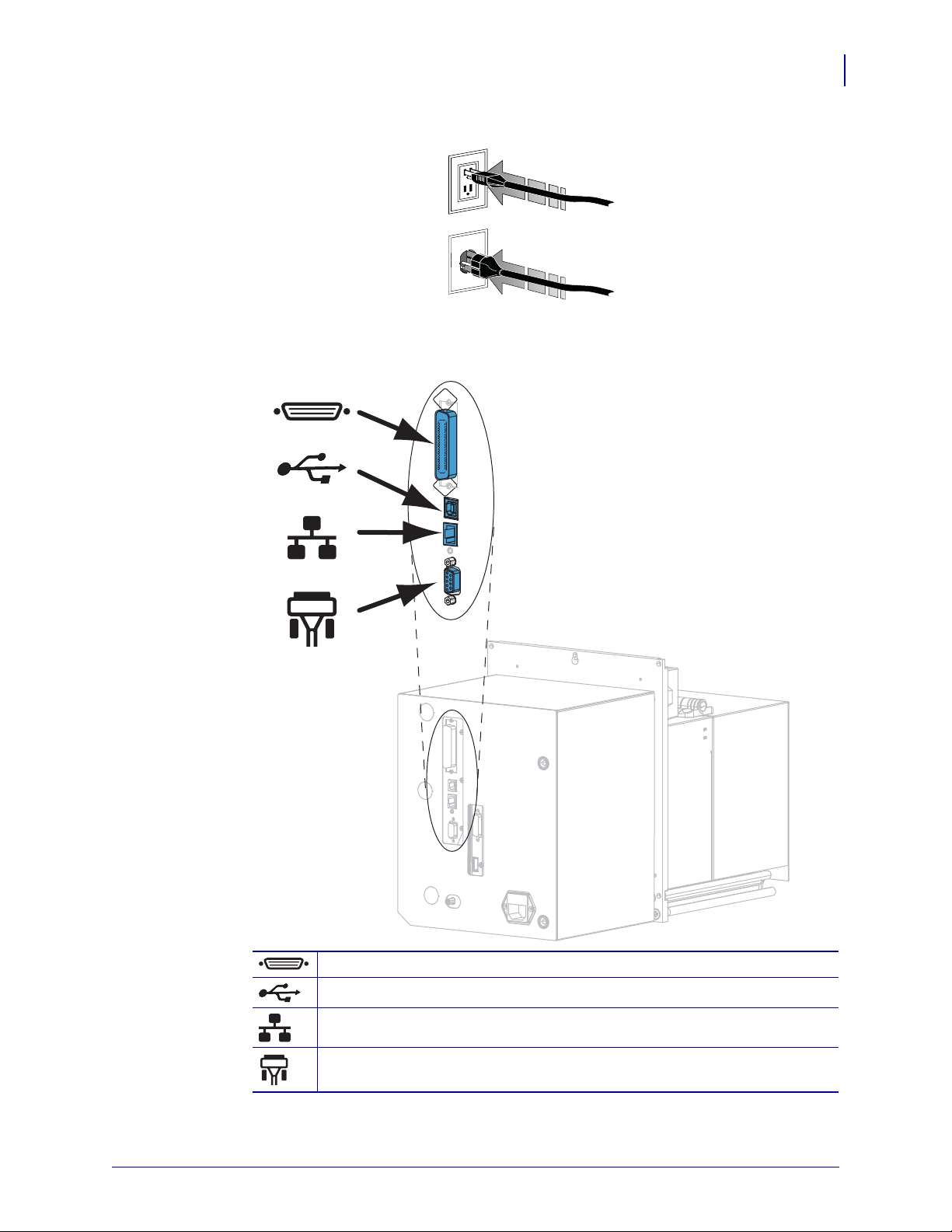

4. Sett inn hannenden av strømledningen i en passende stikkontakt.
5. Koble utskriftsmotor til en datamaskin ved hjelp av én eller flere tilgjengelige kontakter.
Standardtilkoblingene vises her. Det kan også finnes et alternativ for ZebraNet trådløs
utskriftsserver på utskriftsmotor.
5
parallellport
USB 2.0-port
kablet Ethernet-port
seriell port
30.05.2012 P1047597-191
