ZE500 Kratka navodila
1
2 3
1
3
2
S temi navodili si lahko pomagate pri vsakodnevni uporabi tiskalnega mehanizma.
Podrobnejša navodila poiščite v Uporabniškem priročniku.
Nastavitev tiskalnega mehanizma
Tiskalni mehanizem ZE500 je na voljo za desničarje (tiskalni mehanizem na desni strani)
in levičarje (tiskalni mehanizem na levi strani).
Slika 1 • Tiskalni mehanizem za levičarje (L)
Slika 2 • Tiskalni mehanizem za desničarje (D)
© 2011 ZIH Corp. Vsa imena izdelkov in številke so Zebra blagovne znamke, Zebra in logotip
Zebra pa so registrirane blagovne znamke v lasti podjetja ZIH Corp. Vse pravice pridržane.
vrata za medije
1
nadzorna plošča
2
stikalo za vklop/izklop
3
P1047597-301 Rev. A
5.6.2012
ZE500 Kratka navodila
3
4
910 7
5
6
12
11
8
1
2
2
Komponente tiskalnega mehanizma
Komponente tiskalnega mehanizma

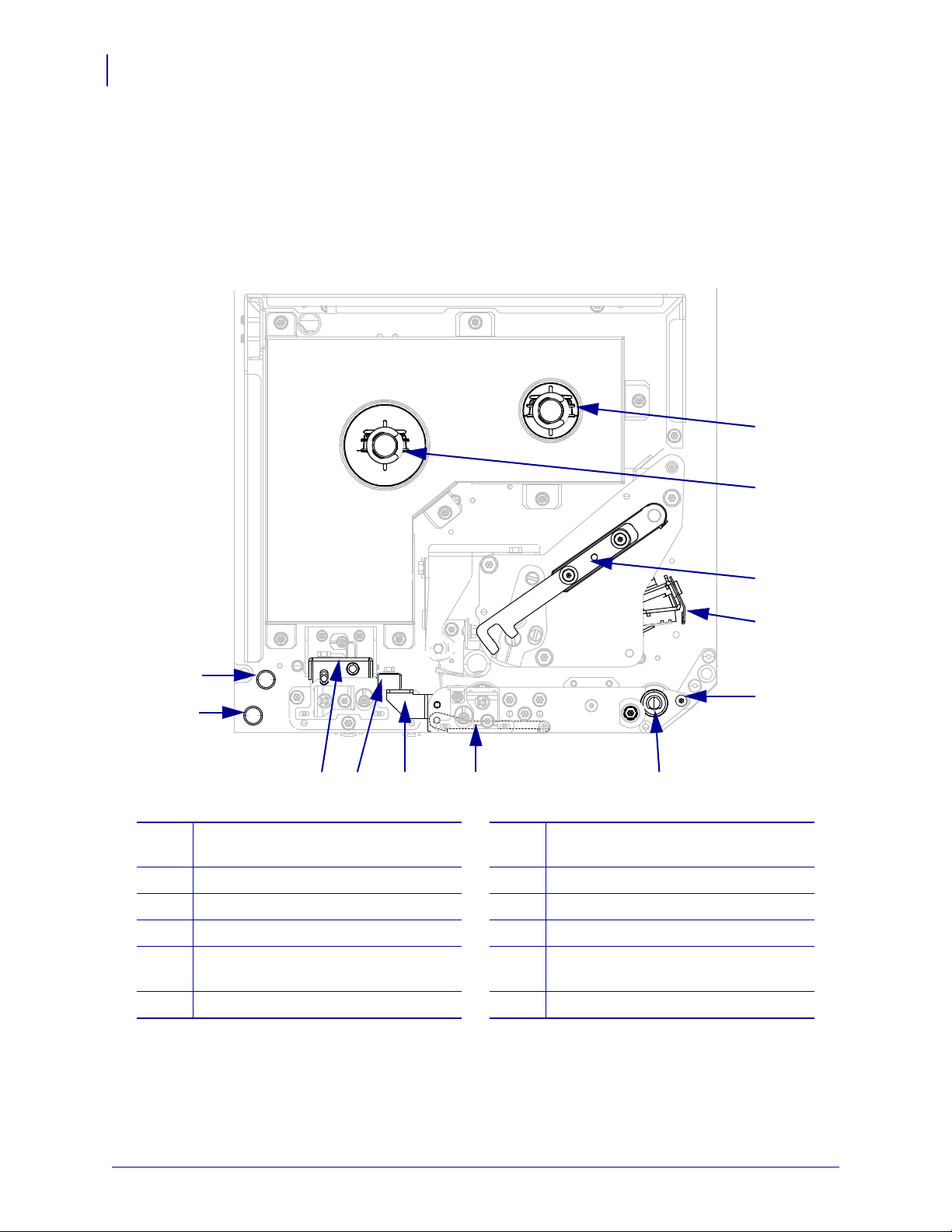

Slika 3 prikazuje komponente v prostoru za medije v tiskalnem mehanizmu za desničarje.
Enota za levičarje vsebuje zrcaljeno sliko teh delov. Seznanite se s temi komponentami,
preden nadaljujete z nastavitvijo tiskalnega mehanizma.
Slika 3 • Komponente tiskalnega mehanizma (prikazan je model za desničarje)
a222
vreteno za prevzem traku
1
vreteno z zalogo traku
2
zapah za sprostitev tiskalne glave
3
sklop tiskalne glave
4
ovira, kjer se nalepka odlepi od
5
ogrodje valja za odlepljeno nalepko
7
(skrito, ko je zaprto)
zapah valja za odlepljeno nalepko
8
vodilo za medije
9
ogrodje valja za stiskanje
10
spodnje vodilo
11
podlage
tiskalni valj
6
P1047597-301 5.6.2012
12
zgornje vodilo
Nadzorna plošča
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Vsi elementi za upravljanje in indikatorji tiskalnega mehanizma so na nadzorni plošči
(Slika 4). Stikalo za vklop/izklop je na vrhu nadzorne plošče.
Slika 4 • Nadzorna plošča
ZE500 Kratka navodila
Nadzorna plošča
3
Zaslon kaže stanje delovanja tiskalnega mehanizma in uporabniku omogoča, premikanje v sistemu
1
menija.
Lučka POWER
2
Lučka sveti, ko je tiskalni mehanizem vklopljen.
(VKLOP/IZKLOP)
Lučka PAUSE
3
Lučka sveti, ko je tiskalni mehanizem začasno zaustavljen.
(ZAČASNA USTAVITEV)
Lučka STATUS (STANJE) Izklopljena Normalno delovanje – brez napak tiskalnega mehanizma.
4
Utripa V tiskalnem mehanizmu je prišlo do napake. Dodatne
informacije dobite na zaslonu.
Lučka DATA (PODATKI) Izklopljena Normalno delovanje. Podatki niso bili prejeti ali obdelani.
5
Vklopljena Tiskalni mehanizem obdeluje podatke ali tiska. Podatki niso
bili prejeti.
Utripa Tiskalni mehanizem prejema podatke od gostiteljskega
računalnika ali mu pošilja informacije o stanju.
S pritiskom gumba PAUSE (ZAČASNA USTAVITEV) zaženemo ali zaustavimo delovanje tiskalnega
6
mehanizma.
Vsakič, ko pritisnete gumb FEED (PODAJANJE), tiskalni mehanizem poda eno prazno nalepko.
7
Gumb CANCEL (PREKLIČI) prekliče tiskalno opravilo, ko je tiskalni mehanizem v načinu začasne
8
zaustavitve.
Gumb CALIBRATE (UMERJANJE) umerja izpisno glavo za dolžino medija in vrednosti senzorja.
9
LEVA PUŠČICA popelje na prejšnji parameter v meniju.
10
Gumb PLUS (+) spremeni vrednosti parametrov. Z njim lahko povečate vrednost, se pomikate med
11
možnostmi ali spreminjate vrednosti, ko vpisujete geslo za tiskalni mehanizem.
Gumb MINUS (-) spremeni vrednosti parametrov. Z njim lahko zmanjšate vrednost, se pomikate med
12
možnostmi ali spremenite položaj kazalca, ko vpisujete geslo za tiskalni mehanizem.
Z gumbom SETUP/EXIT (NASTAVITEV/IZHOD) lahko odprete in zapustite način konfiguracije.
13
DESNA PUŠČICA popelje na naslednji parameter v meniju.
14
5.6.2012 P1047597-301
ZE500 Kratka navodila
4
Priprava tiskalnega mehanizma za uporabo
Priprava tiskalnega mehanizma za uporabo
Potem ko ste se seznanili s komponentami tiskalnega mehanizma in nadzorno ploščo,
pripravite tiskalni mehanizem za uporabo.
Pozor • Ko vstavljate medije ali trak, snemite ves nakit, ki bi lahko prišel v stik s tiskalno
glavo ali drugimi deli tiskalnega mehanizma.
Pozor • Preden se dotaknete sklopa tiskalne glave, se razelektrite tako, da se dotaknete
kovinskega okvira tiskalnega mehanizma ali pa uporabite antistatični zapestni trak ali
blazinico.
Tiskalni mehanizem namestite na naslednji način:
1. Razpakirajte in preglejte tiskalni mehanizem. Če je potrebno, prijavite morebitne
poškodbe, nastale pri transportu. Podrobnejša navodila poiščite v Uporabniškem
priročniku.
2. Tiskalni mehanizem namestite na izbrano mesto ali nanašalec.
3. Povežite ženski konec napajalnega kabla s priključkom za električno napajanje,
ki je na zadnji strani tiskalnega mehanizma.
P1047597-301 5.6.2012
ZE500 Kratka navodila
115 V AC
230 V AC
Priprava tiskalnega mehanizma za uporabo
4. Moški konec napajalnega kabla vtaknite v napajalno vtičnico.

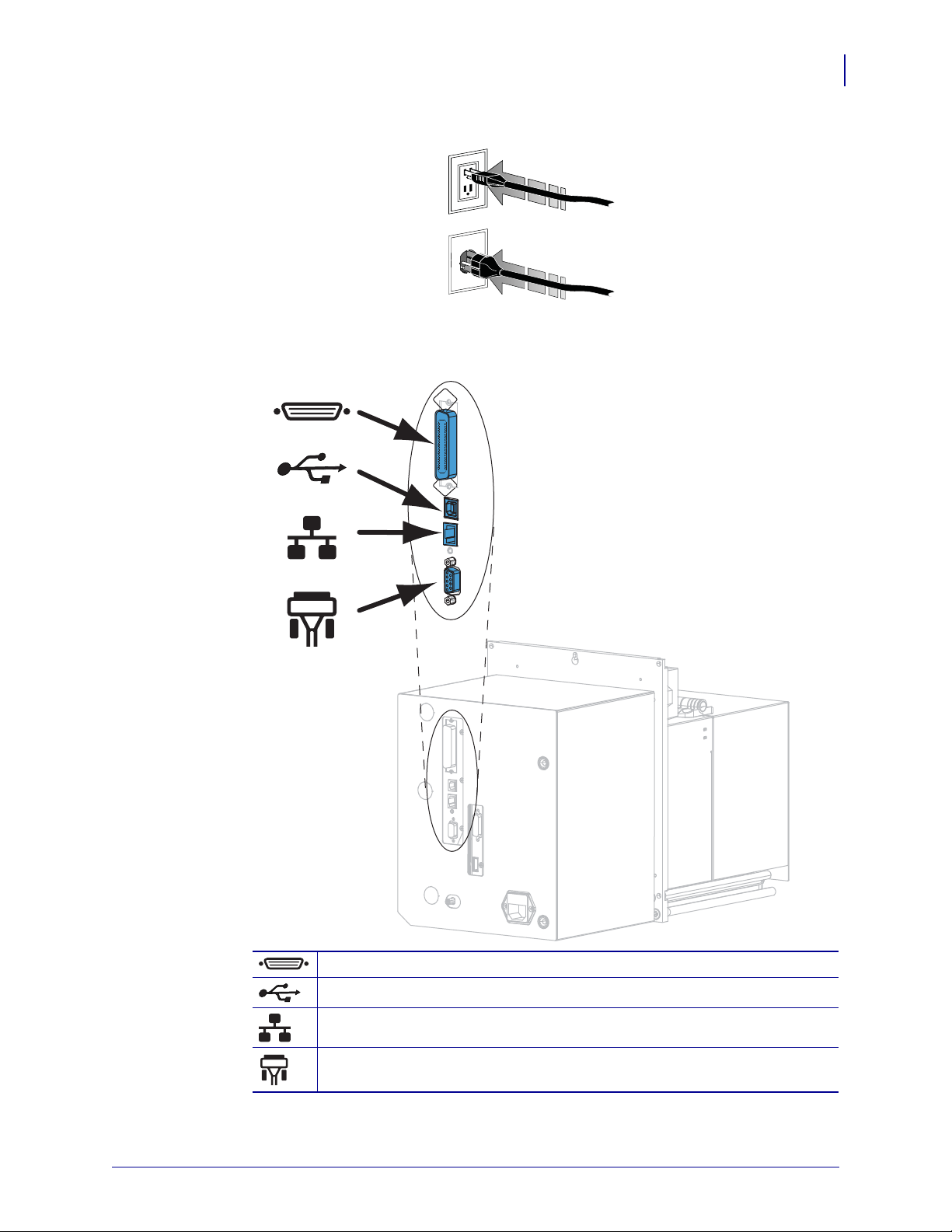

5. Za povezovanje tiskalnega mehanizma in računalnika lahko uporabite enega ali več
možnih načinov povezovanja. Standardni načini povezovanja so prikazani tu. Tiskalni
mehanizem morda omogoča tudi možnosti brezžičnega tiskalnega strežnika.
5
vzporedna vrata
vrata USB 2.0
ožičena vrata Ethernet
zaporedna vrata
