ZE500 Бързо ръководство
1
2 3
1
3
2
Използвайте това ръководство, за да работите с Вашия принтиращ механизъм
ежедневно. За по-подробна информация погледнете Ръководство на потребителя.
Посока на поставяне на принтиращия механизъм
Принтиращите механизми ZE500 са достъпни като конфигурация за дясна ръка
(принтиращият механизъм е отдясно) и конфигурация за лява ръка (принтиращият
механизъм е отляво).

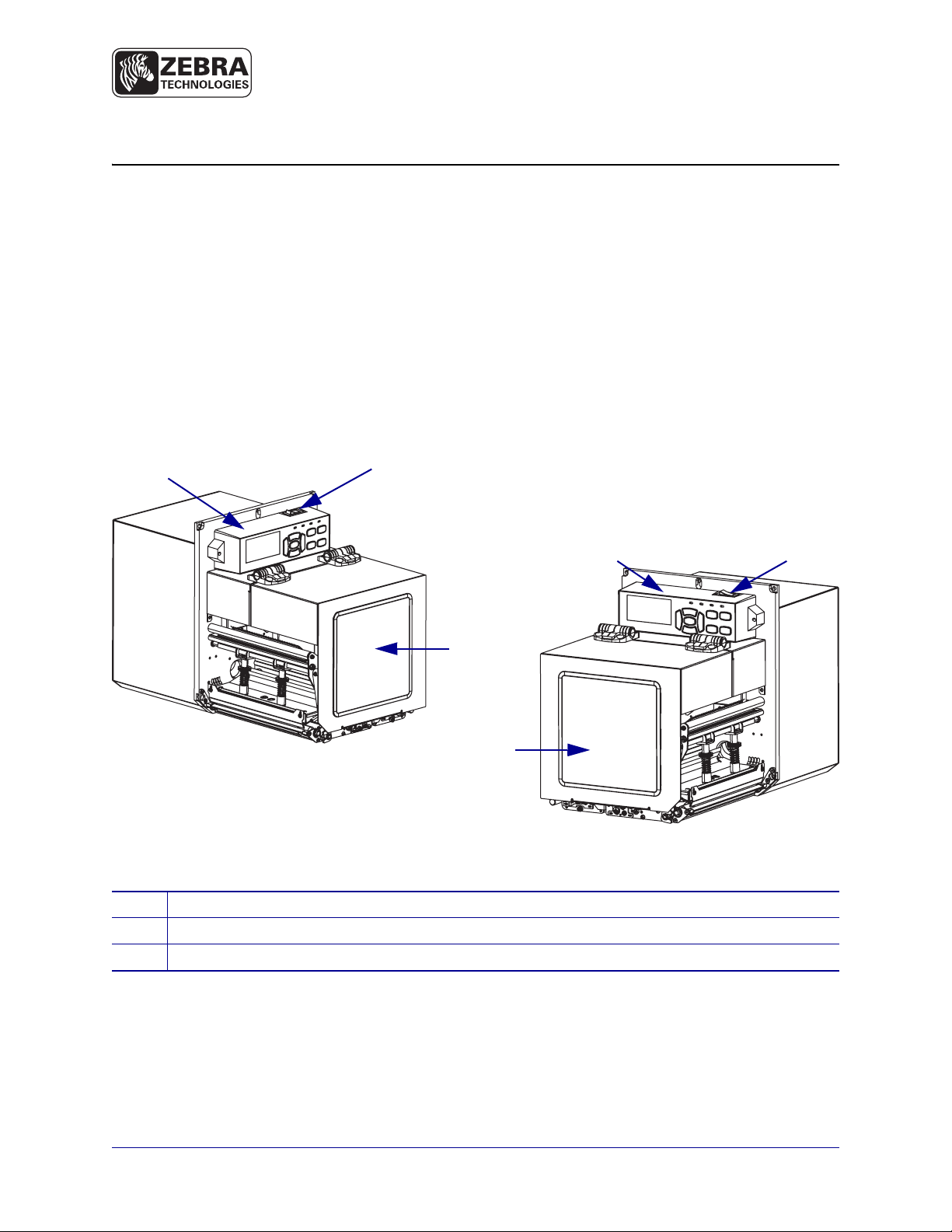

Фигура 1 • Принтиращ механизъм за лява ръка (ЛР)
отвор на носителя
1
контролен панел
2
бутон за захранването
3
© 2011 ZIH Corp. Всички имена на продукти и номера са търговски марки на
Zebra, а Zebra и логото на Zebra са регистрирани търговски марки на ZIH Corp.
Всички права запазени.
Фигура 2 • Принтиращ механизъм за дясна ръка (ДР)
P1047597-321 Рев. А
8.6.2012 г.
ZE500 Бързо ръководство
3
4
910 7
5
6
12
11
8
1
2
2
Компоненти на принтиращия механизъм
Компоненти на принтиращия механизъм

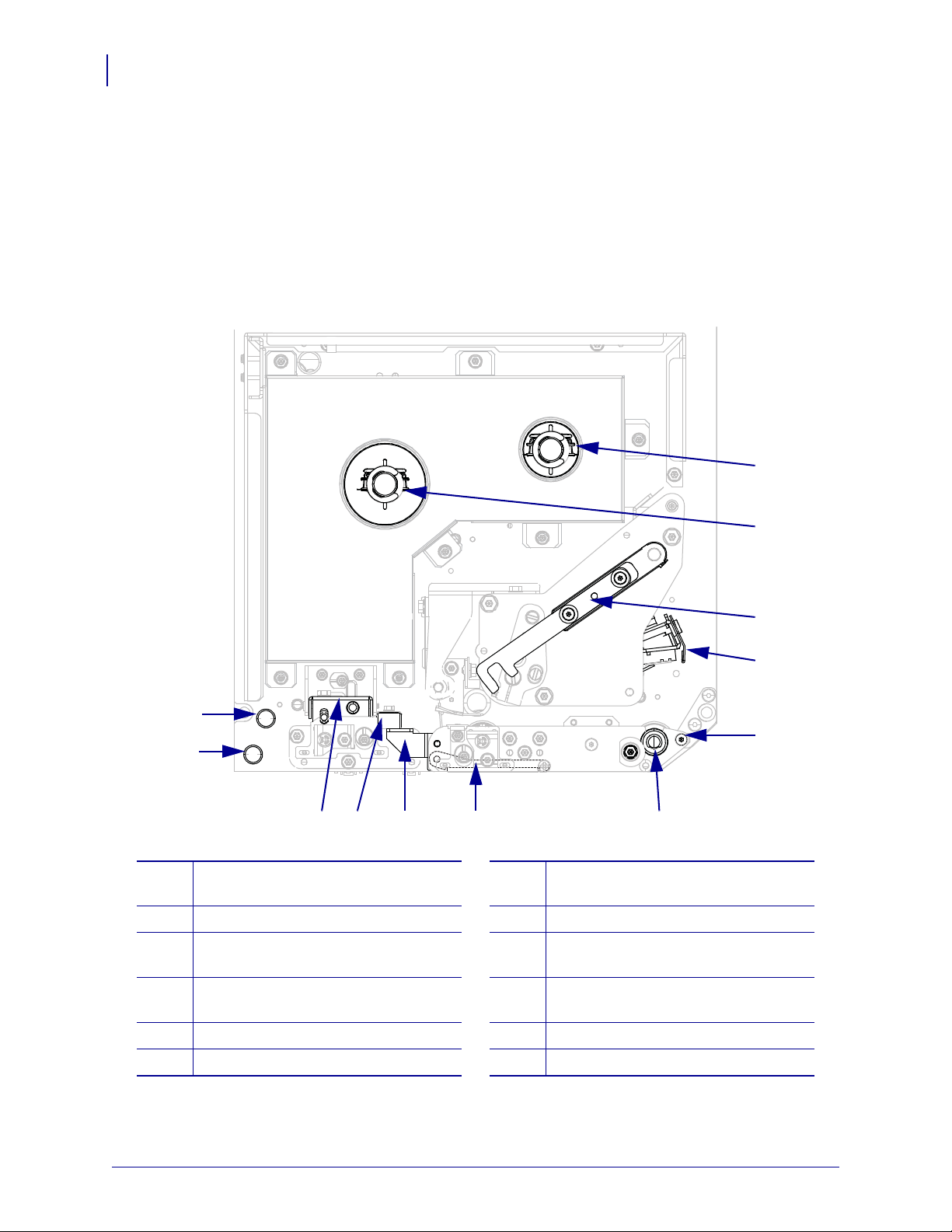

Фигура 3 показва компонентите в отделението на носителя на принтиращ механизъм
за дясна ръка. Принтерът за лява ръка съдържа огледален образ на тези компонен ти.
Запознайте се с тези компоне нти преди да продължите с процедурата по инсталация
на принтиращия механизъм.
Фигура 3 • Компоненти на принтиращия механизъм
(показан е модел за дясна ръка)
a222
шпиндел за поемане на лентата
1
монтажен възел на обелващия валяк
7
(скрит, когато е прибран)
шпиндел за подаване на лентата
2
закрепващо устройство за
3
затвор на обелващия валяк
8
водач на носителя
9
освобождаване на печатащата глава
монтажен възел на печатащата глава
4
обелваща преграда
5
валяк
6
P1047597-321 8.6.2012 г.
монтажен възел на притискащия
10
валяк
долна водеща подпора
11
горна водеща подпора
12
Контролен панел
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Всички средства за управление и индикатори за принтиращия механизъм се намират
върху контролния панел (Фигура 4). Бутонът за захранването се намира от горната
страна на контролния панел.
Фигура 4 • Контролен панел
ZE500 Бързо ръководство
Контролен панел
3
Дисплеят показва работното състояние на принтиращия механизъм и позволява на потребителя
1
да навигира в системата на менюто.
Светодиод POWER
2
Включен, когато принтиращият механизъм е включен.
(ЗАХРАНВАНЕ)
Светодиод PAUSE
3
Включен, когато принтиращият механизъм е на пауза.
(ПАУЗА)
Светодиод STATUS
4
(СЪСТОЯНИЕ)
Изключен Нормална работа— без грешки в принтиращия
механизъм.
Примигване Съществува грешка в принтиращия механизъм.
Проверете дисплея за повече информация.
Светодиод DATA
5
(ДАННИ)
Изключен Нормална работа. Не се получават или обработват
данни.
Включен Принтиращият механизъм обработва данни или
принтира. Не се получават данни.
Примигване Принтиращият механизъм получава данни от
компютъра или изпраща информация за състоянието
към компютъра.
Бутонът PAUSE (ПАУЗА) започва работата на принтиращия механизъм, когато бъде натиснат.
6
Бутонът FEED (ЗАРЕЖДАНЕ) кара принтиращия механизъм да зарежда по един празен етикет
7
при всяко натискане на бутона.
Бутонът CANCEL (ОТМЯНА) отменя заявки за печат, когато принтиращият механизъм е
8
включен на пауза.
Бутонът CALIBRATE (КАЛИБРИРАНЕ) калибрирапринтиращия механизъм за дължина на
9
носителя и стойности на сензора.
ЛЯВАТА СТРЕЛКА навигира към предишния параметър в менютата.
10
8.6.2012 г. P1047597-321
ZE500 Бързо ръководство
4
Контролен панел
Бутонът PLUS (+) променя стойностите на параметъра. Обичайните цели са да се повиши
11
стойност, да се прегледат различни избори или да се сменят стойности, като същевременно се
въведе паролата на принтиращия механизъм.
Бутонът MINUS (-) променя стойностите на параметъра. Обичайните цели са да се повиши
12
стойност, да се прегледат различни избори или да се промени позицията на курсора, като
същевременно се въведе паролата на принтиращия механизъм.
Бутонът SETUP/EXIT (НАСТРОЙКИ/ИЗХОД) влиза и излиза от режим "конфигуриране".
13
ДЯСНАТА СТРЕЛКА навигира към следващия параметър в менютата.
14
P1047597-321 8.6.2012 г.
ZE500 Бързо ръководство
Подготовка на принтиращия механизъм за употреба
Подготовка на принтиращия механизъм за употреба
След като сте се запознали с компонентите на принтиращия механизъм и контролния
панел, подгответе принтиращия механизъм за употреба.
Внимание • Когато зареждате носител или лента, отстранете всеки тип бижута, които
могат да влязат в контакт с печатащата глава или други части на принтиращия
механизъм.
Внимание • Преди да докоснете печатащата глава, освободете евентуално
натрупано статично електричество, като докоснете металната рамка на принтиращия
механизъм, чрез антистатично съоръжение или кърпа.
За да конфигурирате принтиращия механизъм, изпълнете тези стъпки:
1. Разопаковайте и проверете принтиращия механизъм. Ако е необходимо,
докладвайте транспортни повреди. За повече информация, погледнете
Ръководство на потребителя.
5
2. Монтирайте принтиращия механизъм на предварително подбрано място или
апликатор.

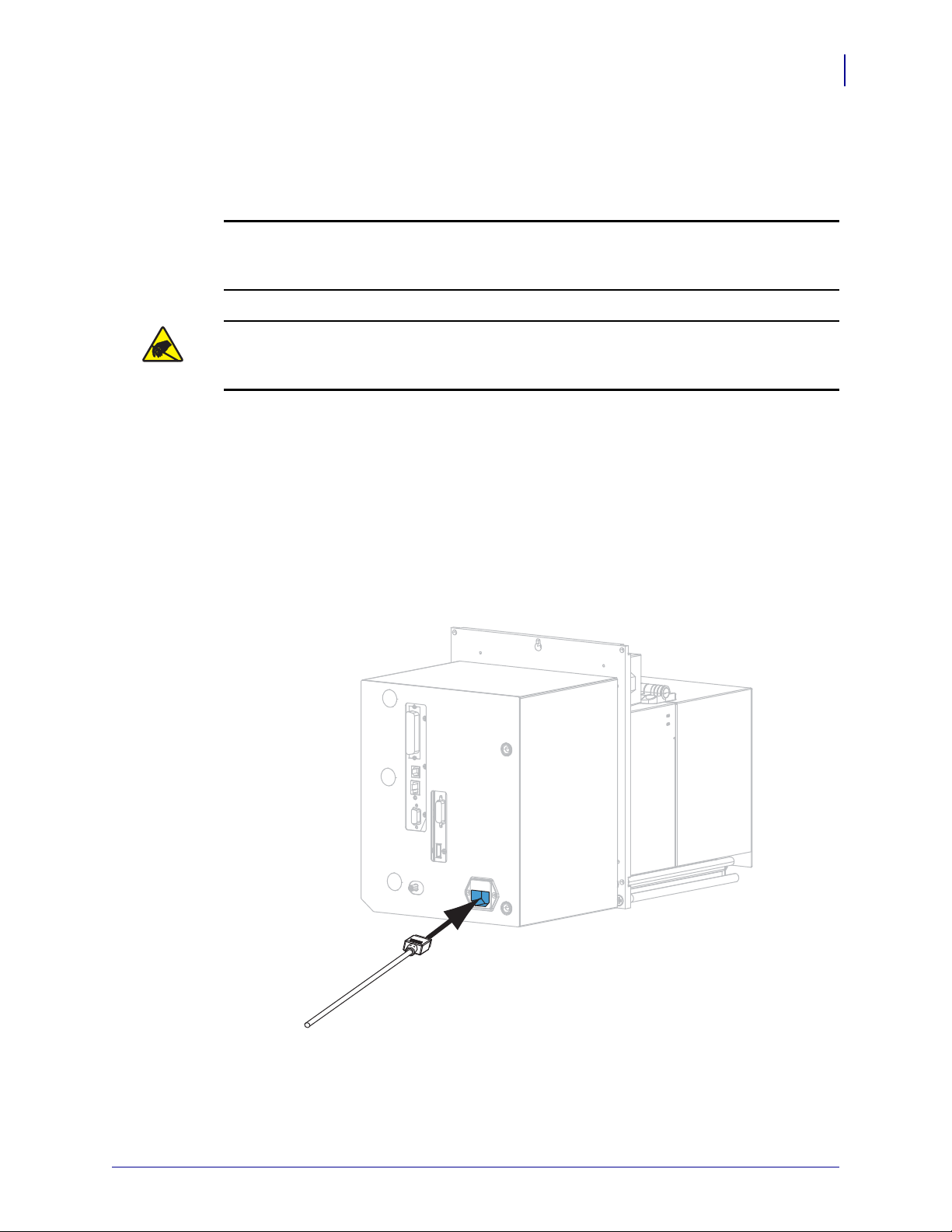

3. Включете женския край на захранващия кабел с променлив ток в захранващия
конектор с променлив ток в задната част на принтиращия механизъм.
8.6.2012 г. P1047597-321
