ZE500 kiirteatmik
1
2 3
1
3
2
See juhend on teile abiks prindimootori igapäevasel kasutamisel. Täpsema teabe saamiseks
vaadake Kasutusjuhendit.

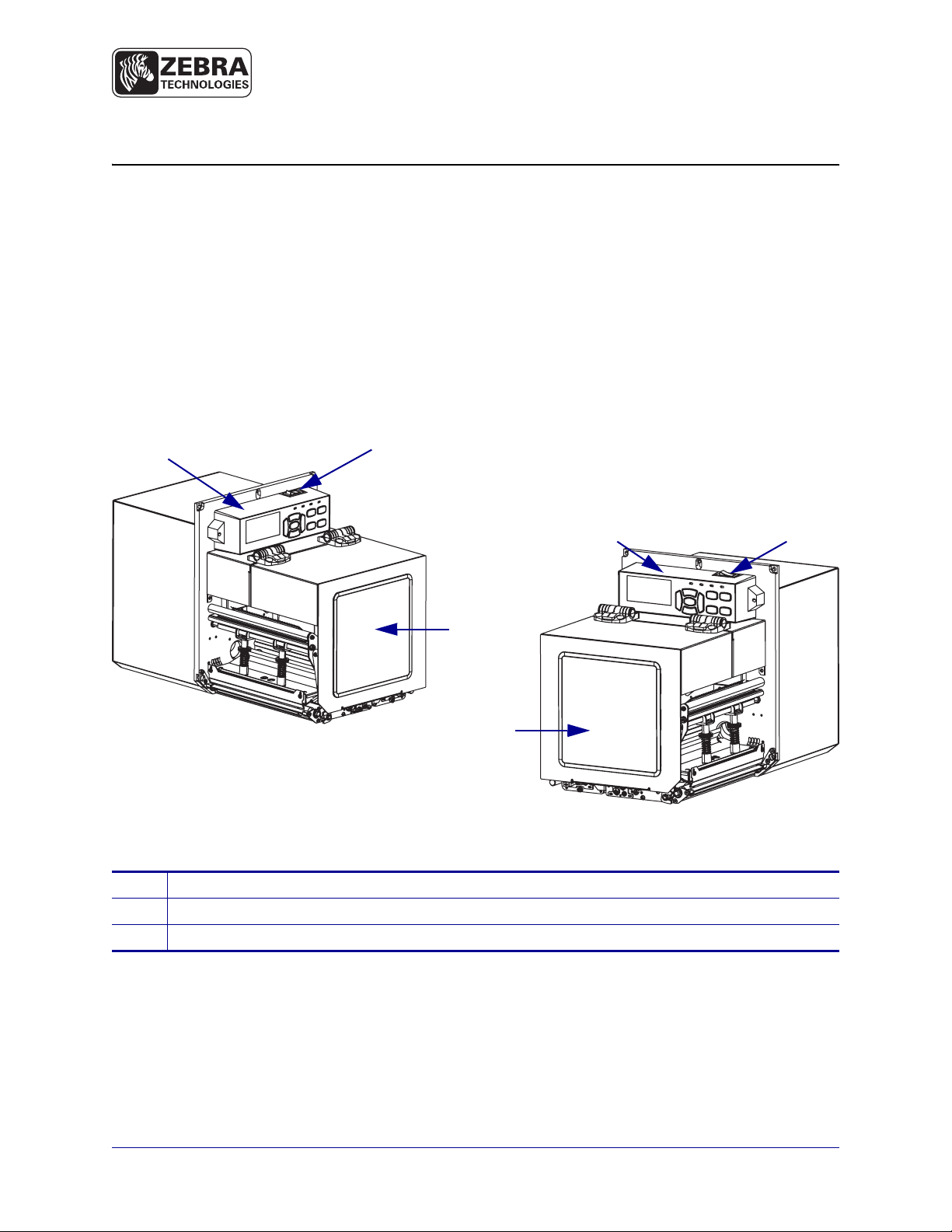

Prindimootori suund
Prindimootor ZE500 on saadaval nii paremakäeliste konfiguratsioonis (prindimehhanism
on paremal) kui ka vasakukäeliste konfiguratsioonis.
Joonis 1 • Vasakpoolne (VP) prindimootor
Joonis 2 • Parempoolne (PP) prindimootor
© 2011 ZIH Corp. Kõik tootenimed ja -numbrid on Zebra kaubamärgid ning Zebra ja Zebra
logo on ettevõtte ZIH Corp. registreeritud kaubamärgid. Kõik õigused on kaitstud.
andmekandjasahtli luuk
1
juhtpaneel
2
toitelüliti
3
P1047597-311 Ver. A
08.06.2012
ZE500 kiirteatmik
3
4
910 7
5
6
12
11
8
1
2
2
Prindimootori osad
Prindimootori osad
Joonis 3 näitab parempoolse prindimootori andmekandjasahtli sees olevaid osi. Vasakpoolne
seade on selle joonise peegelpilt. Enne prindimootori seadistamist tutvuge kõigi nende
osadega.
Joonis 3 • Prindimootori osad (joonisel PP mudel)
a222
lindi pealekerimispool
1
lindi söötepool
2
prindipea vabastusriiv
3
prindipea
4
rebimisnuga
5
prindisilinder
6
P1047597-311 08.06.2012
rebimisrullik (suletuna peidus)
7
rebimisrulliku riiv
8
kandjajuhik
9
tõmberullik
10
alumine juhikuvarras
11
ülemine juhikuvarras
12
Juhtpaneel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8

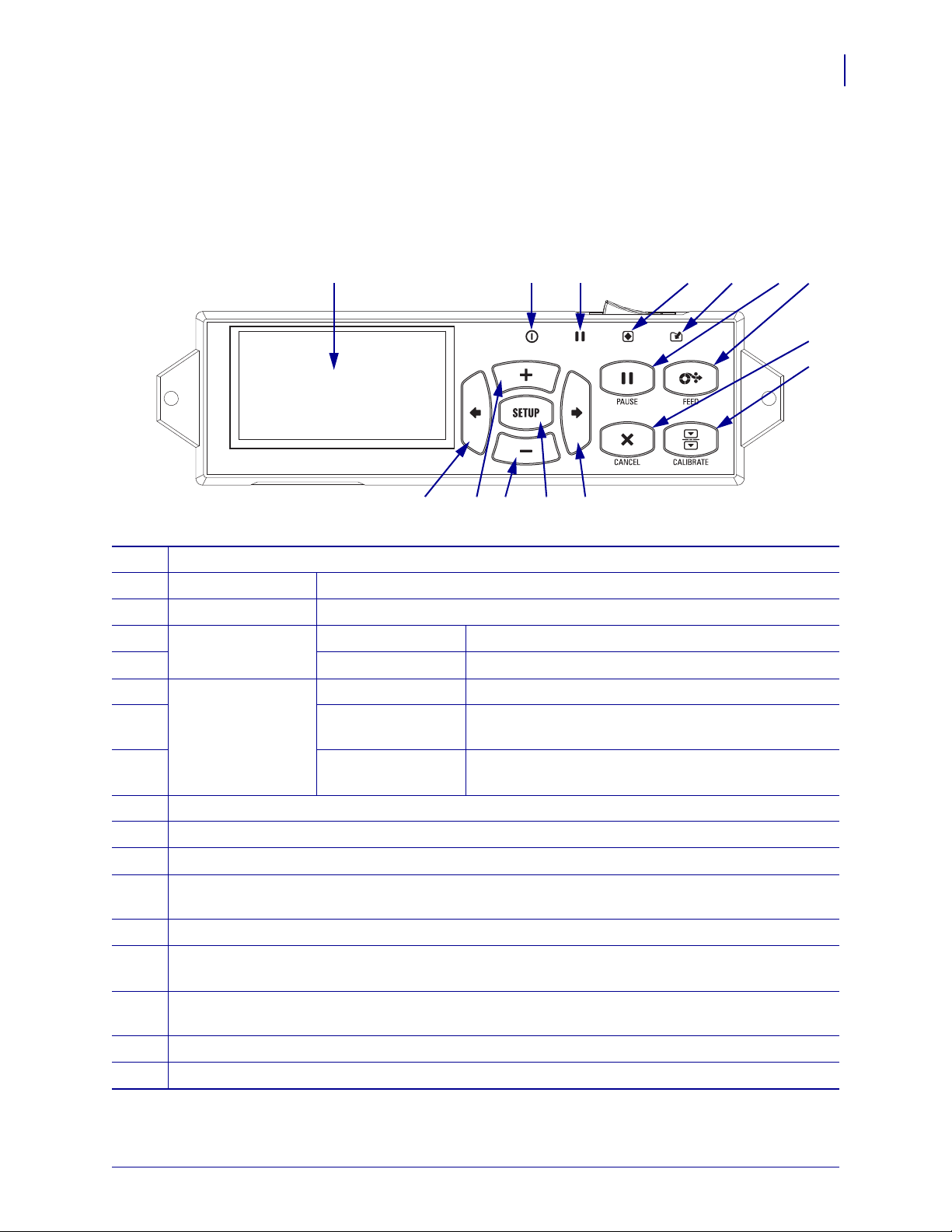

Kõik prindimootori juhtelemendid ja indikaatorid asuvad juhtpaneelil (Joonis 4). Toitelüliti
asub juhtpaneeli peal.
Joonis 4 • Juhtpaneel
ZE500 kiirteatmik
Juhtpaneel
3
Ekraanil kuvatakse prindimootori tööolek ning ekraani abil saab menüüsüsteemis ringi liikuda.
1
Toi te tu li (P OWE R) Sees, kui prindimootor on sisse lülitatud.
2
Pausituli (PAUSE) Sees, kui prindimootori töö on katkestatud.
3
Olekutuli
4
(STATUS)
Andmetuli (DATA) Väljas Tavapärane töö. Andmeid ei võeta vastu ega töödelda.
5
Väljas Tavapärane töö – prindimootoril pole ühtki tõrget.
Vilgub Esineb prindimootori tõrge. Lisateavet leiate ekraanilt.
Sees Teie prindimootor töötleb andmeid või prindib.
Andmeid ei võeta vastu.
Vilgub Teie prindimootor võtab peaarvutilt andmeid vastu või
saadab peaarvutile olekuteavet.
Pausinupp (PAUSE) käivitab või katkestab vajutamisel prindimootori töö.
6
Söötenupu (FEED) vajutamisel söödab prindimootor ühe tühja etiketi.
7
Tühistamisnupp (CANCEL) tühistab printimistööd, kui prindimootori töö on katkestatud.
8
Kalibreerimisnupp (CALIBRATE) kalibreerib prindimootori kandja pikkuse ja sensori väärtustele
9
vastavaks.
VASAKNOOL viib menüüs eelmisele parameetrile.
10
PLUSSNUPP (+) muudab parameetri väärtust. Kasutatakse peamiselt väärtuste suurendamiseks,
11
valikute kerimiseks või prindimootori parooli sisestamisel väärtuste muutmiseks.
MIINUSNUPP (+) muudab parameetri väärtust. Kasutatakse peamiselt väärtuste vähendamiseks,
12
valikute kerimiseks või prindimootori parooli sisestamisel kursori asukoha muutmiseks.
Seadistus-/väljumisnupp (SETUP) siseneb seadistusrežiimi ja väljub sealt.
13
PAREMNO OL viib menüüs järgmisele parameetrile.
14
08.06.2012 P1047597-311
ZE500 kiirteatmik
4
Prindimootori ettevalmistamine kasutamiseks
Prindimootori ettevalmistamine kasutamiseks
Kui olete prindimootori osade ja juhtpaneeliga tutvunud, valmistage prindimootor
kasutamiseks ette.
Ettevaatust • Andmekandja või lindi laadimisel eemaldage kõik ehted, mis võivad
prindipea või muude prindimootori osadega kokku puutuda.
Ettevaatust • Enne prindipea katsumist vabanege kogunenud staatilisest elektrist,
puudutades metallist prindimootori raami või kasutades antistaatilist randmeriba ja matti.
Oma prindimootori seadistamiseks tehke järgmist.
1. Eemaldage pakend ja kontrollige prindimootorit. Kui prindimootor on transpordil viga
saanud, andke sellest teada. Lisateavet leiate Kasutusjuhendist.
2. Paigaldage prindimootor varem valitud kohta või aplikaatorisse.

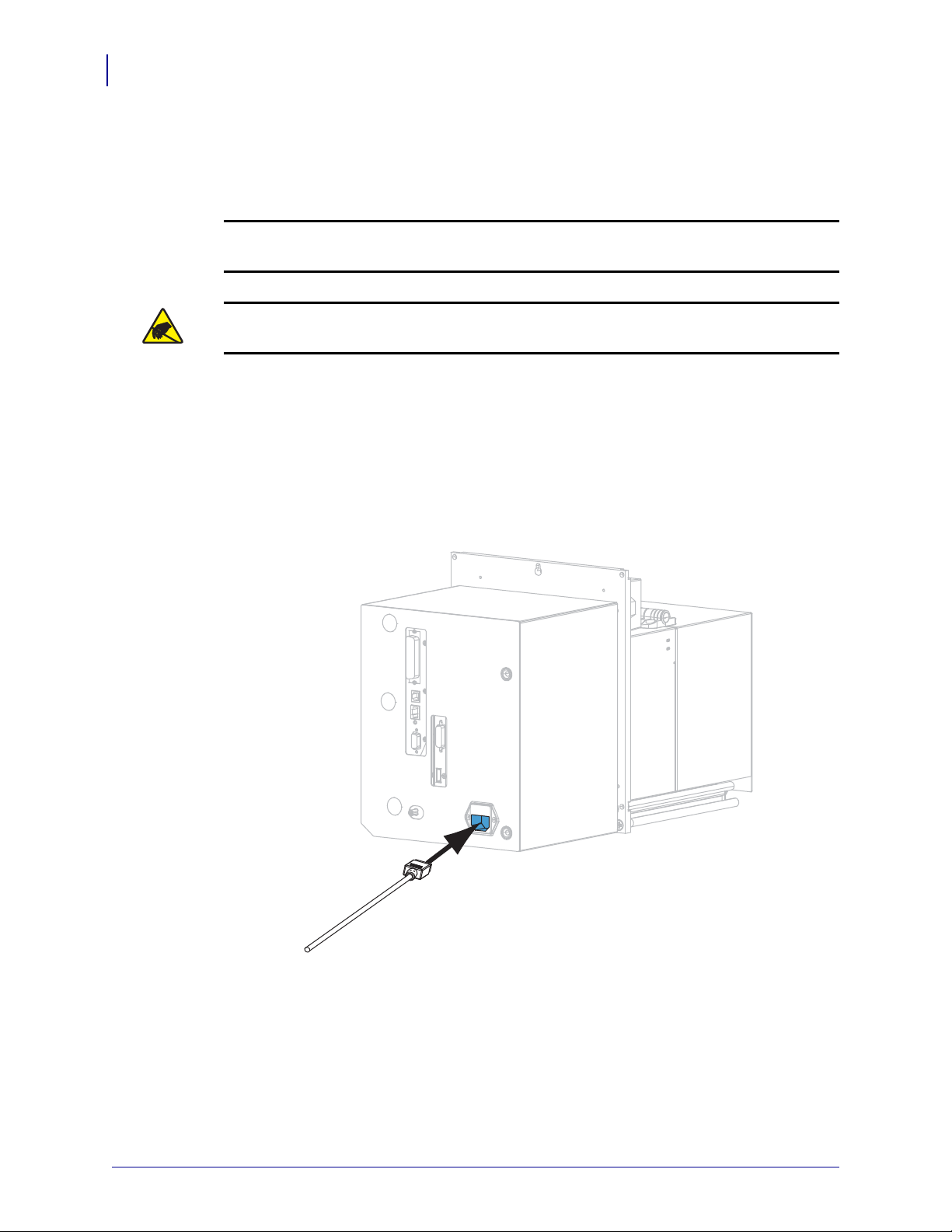

3. Ühendage vahelduvvoolu toitejuhtme emane ots prindimootori tagaküljel asuvasse
vahelduvvoolu konnektorisse.
P1047597-311 08.06.2012
ZE500 kiirteatmik
115 V AC
230 V AC
Prindimootori ettevalmistamine kasutamiseks

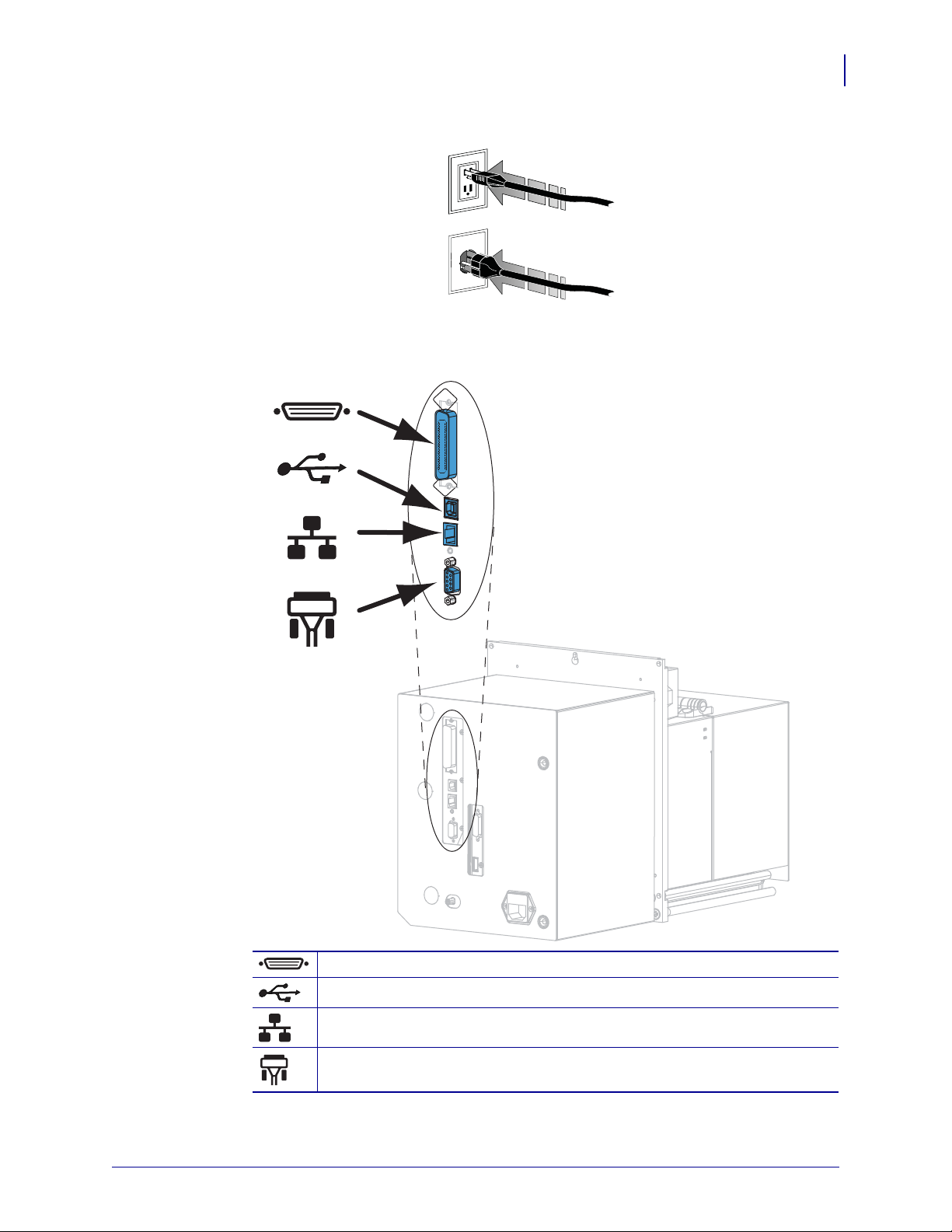

4. Ühendage vahelduvvoolu toitejuhtme isane ots sobivasse seinakontakti.
5. Ühendage prindimootor arvutiga, kasutades ühte või mitut saadaolevat ühendust. Allpool
on toodud standardsed ühendused. Teie prindimootoril võib olla olemas ka ZebraNeti
juhtmevaba prindiserveri võimalus.
5
paralleelport
USB 2.0 port
juhtmega Etherneti-port
jadaport
08.06.2012 P1047597-311
