Ez az útmutató a nyomtató napi használatához alkalmazandó. Részletes információkat
a Felhasználói útmutató tartalmaz.
Nyomtatóváltozatok
A ZE500 nyomtató elérhető jobbkezes (a nyomtatómechanizmus a jobb oldalon van)
és balkezes változatban (a nyomtatómechanizmus a bal oldalon van)
1. ábra • Balkezes (BK) nyomtató
2. ábra • Jobbkezes (JK) nyomtató
© 2011 ZIH Corp. Minden terméknév és -szám a Zebra védjegye. A Zebra és a
Zebra logó a ZIH Corp. bejegyzett védjegyei. Minden jog fenntartva.
nyomathordozó ajtaja
1
kezelőpanel
2
bekapcsológomb
3
P1047597-131 A változat
2012. 06. 05.
ZE500 Rövid használati útmutató
3
4
910 7
5
6
12
11
8
1
2
2
A nyomtató részei
A nyomtató részei

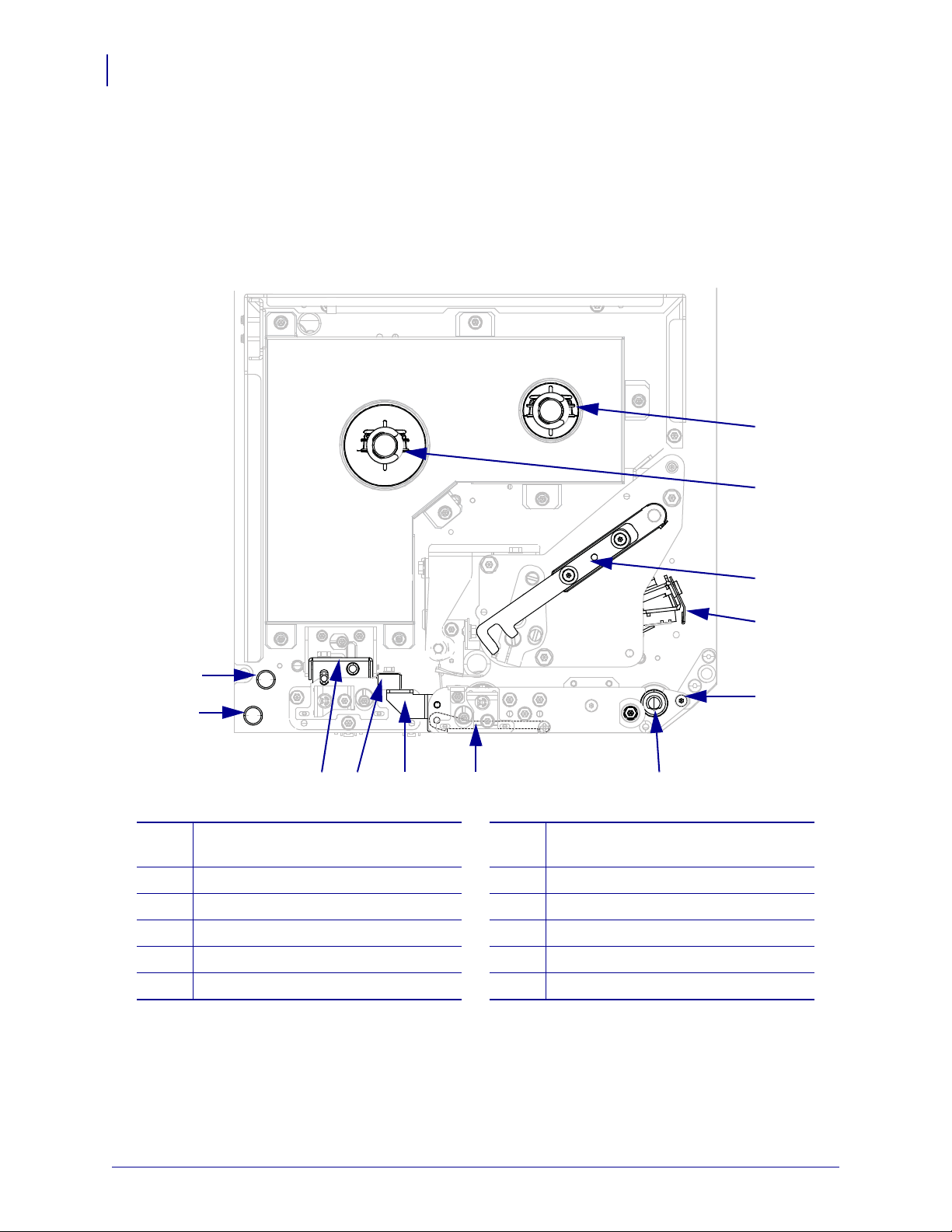

A 3. ábra a nyomtató nyomathordozó-területén található részegységeket mutatja be. A
balkezes változat ezen részegységek tükörképét tartalmazza. A nyomtató telepítésének
folytatása előtt ismerkedjen meg ezekkel az részegységekkel.
3. ábra • A nyomtató részei (JK modell)
a222
szalagfelcsévélő tengely
1
szalagadagoló tengely
2
nyomtatófej-leválasztó retesz
3
nyomtatófej
4
leválasztórúd
5
nyomóhenger
6
P1047597-131 2012. 06. 05.
leválasztógörgő-szerelvény
7
(lezárva nem látható)
leválasztógörgő-retesz
8
nyomathordozó-vezető
9
befűzőhenger
10
alsó vezető
11
felső vezető
12
Kezelőpanel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
A nyomtató vezérlői és jelzőfényei a kezelőpanelon találhatók (4. ábra). A bekapcsológomb a
kezelőpanel oldalán található.
4. ábra • Kezelőpanel
ZE500 Rövid használati útmutató
Kezelőpanel
3
A kijelző a nyomtató működési állapotát jelzi, és ezzel navigálhat a menürendszerben.
1
POWER (Tápellátás)
2
Világít, ha a nyomtató be van kapcsolva.
jelzőfény
PAUSE (Felfüggesztés)
3
Világít, ha a nyomtató működése fel van függesztve.
jelzőfény
STATUS (Állapot)
4
jelzőfény
DATA (Adatforgalom)
5
jelzőfény
Ki Normál működés – nincs nyomtató hiba.
Villogás Nyomtató hiba. További információkért ellenőrizze a kijelzőt.
Ki Normál működés. Nincs adatforgalom vagy -feldolgozás.
Be A nyomtató adatot dolgoz fel vagy nyomtat. Nincs bejövő
adat.
Villogás A nyomtató adatokat fogad a gazdaszámítógépről, vagy
állapotinformációkat küld oda.
A PAUSE (Felfüggesztés) gomb megnyomásával elindítja vagy felfüggeszti a nyomtató működését.
6
A FEED (Behúzás) gomb megnyomásával a nyomtató behúz egy üres címkét.
7
A CANCEL (Megszakítás) gomb megszakítja a nyomtatási feladatokat, amikor a nyomtató fel van
8
függesztve.
A CALIBRATE (Kalibrálás) gomb beállítja a nyomtatót a nyomathordozó hosszára és a
9
szenzorértékekre.
A LEFT ARROW (Balra nyíl) az előző pontra navigál a menükben.
10
A PLUS (+) gomb a paraméterértékeket módosítja. Általában értékek növelésére, lehetőségek közötti
11
lapozásra vagy nyomtató jelszó beírása közben értékek módosítására használható.
A MINUS (-) gomb a paraméterértékeket módosítja. Általában értékek csökkentésére, lehetőségek
12
közötti lapozásra vagy nyomtató jelszó beírása közben a kurzorpozíció módosítására használható.
A SETUP/EXIT (Beállítás/Kilépés) gomb segítségével beléphet a beállító módba és kiléphet belőle.
13
A RIGHT ARROW (Jobbra nyíl) az következő pontra navigál a menükben.
14
2012. 06. 05. P1047597-131
ZE500 Rövid használati útmutató
4
A nyomtató előkészítése használathoz
A nyomtató előkészítése használathoz
A nyomtató részeivel való ismerkedést követően készítse elő a nyomtatót a használathoz.
Figyelmeztetés • Ha nyomathordozót vagy szalagot tölt a készülékbe, vegyen le minden
ékszert magáról, amely hozzáérhet a nyomtatófejhez vagy a nyomtató egyéb
alkatrészeihez.
Figyelmeztetés • Mielőtt a nyomtatófejhez érne, süsse ki a statikus elektromosságot
a nyomtató fém vázának megérintésével vagy egy antisztatikus csuklópánt és kendő
használatával.
A nyomtató beállításának lépései a következők:
1. Csomagolja ki és ellenőrizze a nyomtatót. Szükség esetén jelentse a szállítási sérüléseket.
További információkat a Felhasználói útmutató tartalmaz.
2. Helyezze el a nyomtatót a korábban kiválasztott helyen.
3. Dugja a tápkábel csatlakozóját a nyomtató hátoldalán lévő váltakozó áramú
csatlakozóaljzatba.
P1047597-131 2012. 06. 05.
ZE500 Rövid használati útmutató
A nyomtató előkészítése használathoz
4. Dugja a tápkábel másik végét a hálózati csatlakozóaljzatba.
115 V váltóáram
230 V váltóáram

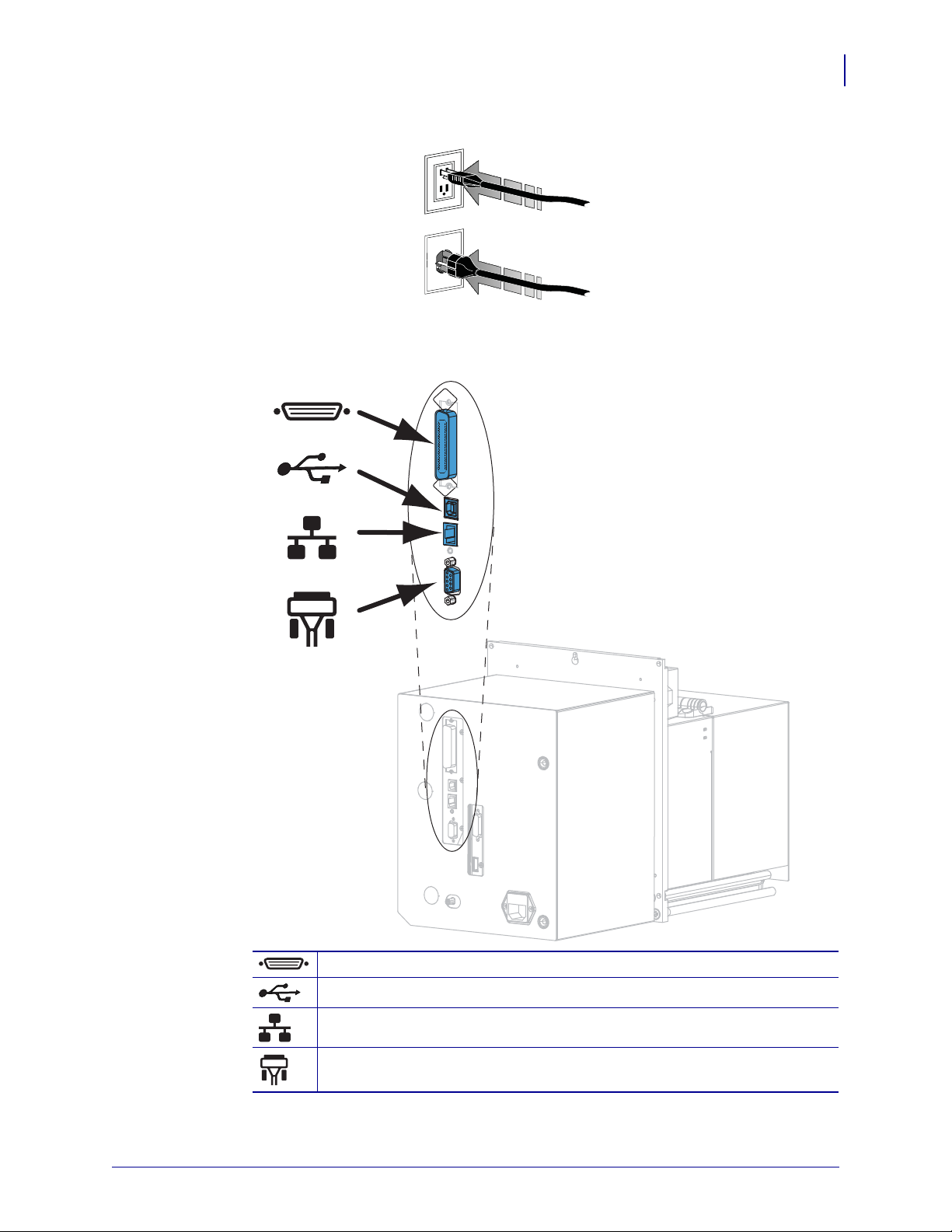

5. A rendelkezésre álló csatlakozó(k) használatával csatlakoztassa a nyomtatót a
számítógéphez. A szokásos csatlakozási lehetőségek alább láthatók. Elképzelhető, hogy
a ZebraNet vezeték nélküli nyomtatószerver funkció is megtalálható az Ön nyomtatóján.
5
párhuzamos port
USB 2.0 port
vezetékes Ethernet port
soros port
