ZE500 ™

Moteur d’impression

Guide d’utilisation

P1051584-024

commerciales de ZIH Corp., déposées dans de nombreuses juridictions à travers le monde. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Les informations contenues dans ce document sont susceptibles d’être modifiées sans préavis.

Pour plus d’informations concernant les déclarations légales, consultez les pages suivantes :

DROITS D’AUTEUR : www.zebra.com/copyright GARANTIE : www.zebra.com/warranty CONTRAT DE LICENCE UTILISATEUR FINAL : www.zebra.com/eula LOGICIEL : www.zebra.com/linkoslegal

Conditions d’utilisation Déclaration exclusive

Corporation et à ses filiales (« Zebra Technologies »). Il est destiné exclusivement à informer le personnel chargé du fonctionnement et de la maintenance de l’équipement décrit ici. Ces informations exclusives ne doivent être utilisées, reproduites ou divulguées à aucun tiers, et pour quelque but que ce soit, sans l’autorisation écrite expresse de Zebra Technologies.

Ce manuel contient des informations exclusives appartenant à Zebra Technologies

Améliorations du produit L’amélioration constante des produits fait partie de la politique de Zebra

Technologies. Toutes les conceptions et spécifications sont amenées à être modifiées sans préavis.

Exclusion de responsabilité Zebra Technologies s’efforce de publier des spécifications et des manuels

techniques exacts. Toutefois, des erreurs peuvent se produire. Zebra Technologies se réserve le droit de corriger ces erreurs et décline toute responsabilité en la matière.

Limitation de responsabilité Zebra Technologies ou toute autre partie impliquée dans la création, la

production ou la fourniture du produit joint (y compris matériel et logiciel) ne pourra être tenue pour responsable de dommages quels qu’ils soient (y compris, notamment, les dommages consécutifs, notamment la perte de bénéfices ou de données, l’interruption d’activité) résultant de, ou liés à l’utilisation du produit ou à l’impossibilité de l’utiliser, même si Zebra Technologies a eu connaissance de la possibilité de tels dommages. Certaines juridictions n’acceptent pas l’exclusion ou la limitation des dommages accidentels ou consécutifs, par conséquent, la limitation ou exclusion ci-dessus peut ne pas s’appliquer à votre situation.

Référence : P1051584-024 Rev. B

Déclaration de conformité

DÉCLARATION DE CONFORMITÉ

ZEBRA TECHNOLOGIES CORPORATION

Déclare que le matériel de traitement de l’information suivant

Zebra ZE500-4 et ZE500-6

est conforme aux directives et normes ci-dessous, relatives aux

matériels de traitement de l’information (ITE) : Industrie lourde

Fabrication pour Zebra Technologies Corporation par :

Jabil Circuit (Guangzhou) Ltd No. 1 Bureau de la société Lianyun Road 388, Eastern Zone, Guangzhou Economic &Technological Development District Guangdong Province, Chine

Le matériel spécifié est conforme à toutes les directives et normes ci-dessus à compter de la date ci-dessous.

Date d’effet : 12 juin 2017

15/5/20 P1051584-024

Informations sur la conformité

Déclaration de conformité à la FCC

Cet appareil est conforme aux règles définies dans la Section 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes :

1. il ne doit pas causer de perturbations électromagnétiques et

2. il doit accepter toutes les perturbations reçues, y compris celles susceptibles d’occasionner

un fonctionnement indésirable.

Remarque • Cet équipement a été testé et déclaré conforme aux restrictions d’exploitation

des appareils numériques de classe A, Section 15 de la réglementation de la FCC. L’objectif de ces normes est de fournir une protection raisonnable contre toute interférence nuisible dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l’énergie en radiofréquence qui, si l’appareil n’est pas installé et utilisé conformément aux instructions contenues dans ce manuel, peut provoquer des interférences nuisibles avec les communications radio. L’utilisation de cet équipement dans une zone résidentielle peut provoquer des perturbations gênantes. Dans ce cas, l’utilisateur devra y remédier à ses frais.

Déclaration de conformité aux directives de la FCC sur l’exposition aux radiations (pour moteur d’impression avec codeurs RFID)

Ce matériel respecte les limites d’exposition aux radiations définies par la FCC pour un environnement non contrôlé. Lors de son installation et de son utilisation, une distance d’au moins 20 cm doit séparer l’élément rayonnant de votre personne.

Ce transmetteur ne doit pas être situé à proximité d’une autre antenne ou d’un autre transmetteur, ni utilisé conjointement.

Déclaration de conformité au DOC du Canada

Cet appareil numérique de la classe A est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

P1051584-024 15/5/20

Sommaire

1 • Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Orientation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Composants du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Écran du panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Navigation dans l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Modification des paramètres protégés par mot de passe . . . . . . . . . . . . . . . . . . . . . 16

Mot de passe par défaut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Désactivation de la protection par mot de passe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Paramètres de fonctionnement du panneau de commande . . . . . . . . . . . . . . . . . . . 17

Types de papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Présentation du ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Conditions d’utilisation d’un ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Face enduite du ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

2 • Installation et fonctionnement de l’imprimante . . . . . . . . . . . . . . . . . . . . . . 39

Manipulation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Déballage et inspection du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Stockage du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Expédition du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Conditions requises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dimensions et dégagement requis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

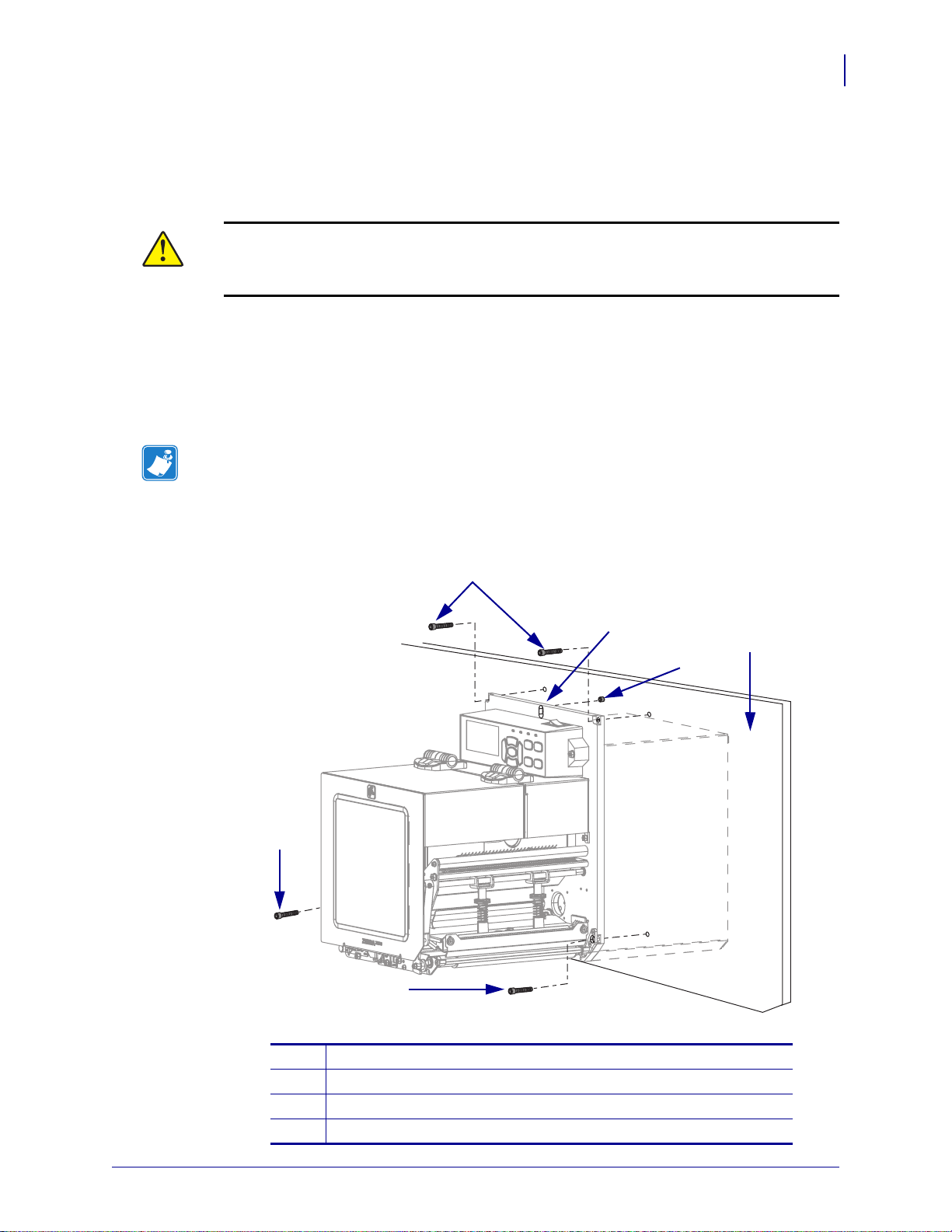

Installation du moteur d’impression dans un applicateur . . . . . . . . . . . . . . . . . . . . . . 47

Sélection d’une interface de communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Câbles de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

15/5/20 P1051584-024

Sommaire

Connexion du moteur d’impression à une source d’alimentation . . . . . . . . . . . . . . . . . . 52

Spécifications du cordon d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

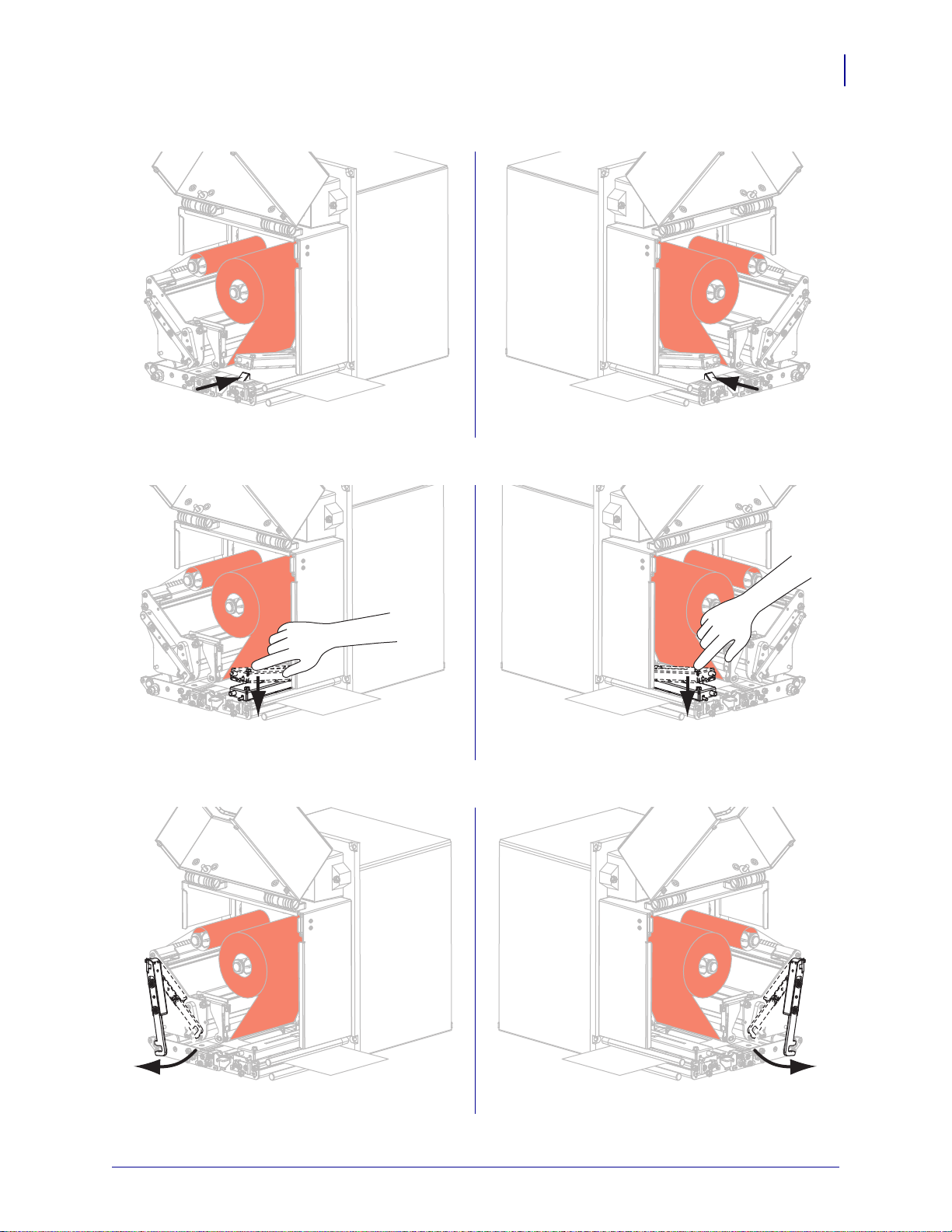

Chargement du ruban et du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

3 • Configuration et réglage de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Modification des paramètres de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Paramètres d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Outils de maintenance et de diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Paramètres réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Paramètres de langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Paramètres des cellules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Paramètres de port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Calibrage des capteurs de ruban et des capteurs de papier . . . . . . . . . . . . . . . . . . . . . 101

Retrait d’un ruban usagé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Réglage des cellules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Cellule papier à transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Cellule papier réfléchissante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Cellule ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Positionnement des leviers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Réglage de la pression de la tête d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

4 • Maintenance de routine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Programme de nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Nettoyage de l’extérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Nettoyage du compartiment papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

Nettoyage de la tête d’impression et des rouleaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

Remplacement des composants du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . .117

Commande de pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

Recyclage des composants du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . .117

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

5 • Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Problèmes d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Problèmes de ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Problèmes RFID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Messages d’erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Problèmes de communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Problèmes divers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

P1051584-024 15/5/20

Sommaire

Diagnostics du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Test automatique à la mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Test automatique CANCEL (Annuler) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Test automatique PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Test automatique FEED (Avance) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Test automatique FEED (Avance) et PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Test de diagnostic des communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Profil de cellule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

6 • Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Spécifications générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Spécifications relatives à l’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Spécifications du ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Spécifications du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

A • Reconfiguration de la carte d’interface d’applicateur . . . . . . . . . . . . . . . . 153

Outils nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Modification des paramètres du cavalier en mode isolé . . . . . . . . . . . . . . . . . . . . . . . . 154

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

15/5/20 P1051584-024

Sommaire

Notes • ___________________________________________________________________

__________________________________________________________________________

P1051584-024 15/5/20

Introduction

Cette section propose une présentation générale de l’imprimante et de ses composants.

Sommaire

Orientation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Composants du moteur d’impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Écran du panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Navigation dans l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Modification des paramètres protégés par mot de passe . . . . . . . . . . . . . . . . . . . . . . 16

Mot de passe par défaut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Désactivation de la protection par mot de passe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Paramètres de fonctionnement du panneau de commande . . . . . . . . . . . . . . . . . . . . 17

Types de papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Présentation du ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Conditions d’utilisation d’un ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Face enduite du ruban. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

15/5/20 P1051584-024

Introduction

2 3

Orientation du moteur d’impression

Le moteur d’impression ZE500 existe en orientation pour droitier (le mécanisme d’impression est situé à droite) et en orientation pour gaucher (le mécanisme d’impression est situé à gauche).

Figure 1 • Moteur d’impression dans une orientation pour gaucher (LH)

Figure 2 • Moteur d’impression dans une orientation pour droitier (RH)

panneau d’accès aux supports

panneau de commande

interrupteur d’alimentation

P1051584-024 15/5/20

Composants du moteur d’impression

910 7

La Figure 3 identifie les composants situés à l’intérieur du compartiment papier du moteur d’impression en orientation pour droitier. Les composants sont inversés dans une orientation pour gaucher. Familiarisez-vous avec ces composants avant de lire la procédure de configuration du moteur d’impression.

Figure 3 • Composants du moteur d’impression (modèle pour droitier)

a222

Introduction

Composants du moteur d’impression

mandrin récupérateur du ruban

axe du rouleau de ruban

loquet de blocage de la tête

ensemble du rouleau de prédécollage

(caché si fermé) verrou du rouleau de prédécollage

guide du papier

d’impression tête d’impression (illustrée ouverte)

barre de prédécollage

contre-rouleau

15/5/20 P1051584-024

rouleau entraîneur

support de guide inférieur

support de guide supérieur

Introduction

POWER PAUSE STATUS DATA

2 3 4 5

10 11 12 13 14

6 7

Panneau de commande

Les commandes et les voyants du moteur d’impression se trouvent sur le panneau de commande (Figure 4). L’interrupteur d’alimentation se trouve sur le dessus du panneau de commande.

L’écran affiche l’état de fonctionnement du moteur d’impression et permet à l’utilisateur de parcourir

les menus.

3 4

10 11

13 14

Vo ya nt PO WE R (Alimentation)

Voyant PAUSE Allumé lorsque le moteur d’impression est en pause. Vo ya nt STATU S

(État)

Vo ya nt DATA (Données)

Lorsque vous appuyez dessus, le bouton PAUSE permet de lancer ou d’arrêter une opération du moteur d’impression.

À chaque pression sur le bouton FEED (Avance), le moteur d’impression fait avancer une étiquette vierge.

Le bouton CANCEL (Annuler) annule les travaux d’impression lorsque le moteur d’impression est en pause. Le bouton CALIBRATE (Calibrer) calibre le moteur d’impression par rapport à la longueur du support et aux valeurs du capteur. La flèche vers la gauche permet de passer au paramètre précédent dans les menus.

Le bouton PLUS (+) modifie les valeurs des paramètres. Ce bouton sert généralement à augmenter une valeur, à faire défiler des options ou à modifier des valeurs lors de la saisie du mot de passe du moteur d’impression.

Le bouton MOINS (-) modifie les valeurs des paramètres. Ce bouton sert généralement à diminuer une valeur, à faire défiler des options ou à déplacer le curseur lors de la saisie du mot de passe du moteur d’impression. Le bouton SETUP/EXIT (Configurer/Quitter) permet d’entrer en mode de configuration et de le quitter.

La flèche vers la droite permet de passer au paramètre suivant dans les menus.

Figure 4 • Panneau de commande

Allumé lorsque le moteur d’impression est sous tension.

Éteint Fonctionnement normal du moteur d’impression (pas

d’erreur).

Allumé Une erreur liée au moteur d’impression s’est produite.

Consultez l’écran pour plus d’informations.

Éteint Fonctionnement normal. Aucune donnée n’est reçue ni

traitée.

Allumé Le moteur d’impression traite des données ou exécute une

impression. Aucune donnée n’est reçue.

Clignotement Le moteur d’impression reçoit des données de l’ordinateur

hôte ou lui envoie des informations d’état.

P1051584-024 15/5/20

Écran du panneau de commande

POW ER PAUSE STATUS DA A

POW ER PAUSE STATUS DATA

Le panneau de commande comporte un écran dans lequel vous pouvez afficher l’état de l’imprimante ou modifier ses paramètres de fonctionnement. Dans cette section, vous découvrirez comment naviguer parmi les menus et modifier les valeurs définies pour les différentes options.

Une fois que la séquence de mise sous tension du moteur d’impression est terminée, le panneau de commande passe à l’état Idle Display (Affichage inactif) (Figure 5).

Figure 5 • Idle Display (Affichage inactif)

Introduction

Écran du panneau de commande

État actuel de l’imprimante

Informations définies avec Idle

Display (Affichage inactif) à la page 86

Navigation dans l’écran

Le Tab leau 1 affiche les options de navigation parmi les paramètres du panneau du commande.

Tableau 1 • Navigation

Accès au mode Configuration

En mode d’affichage inactif (Figure 5), appuyez sur la touche SETUP (Configurer) pour entrer en mode de configuration. L’imprimante affiche le premier paramètre.

Défilement dans les paramètres

Pour faire défiler les paramètres, appuyez sur la

POW ER PAUSE STATUS DATA

15/5/20 P1051584-024

flèche vers la droite et la flèche vers la gauche.

Introduction

Écran du panneau de commande

Action

Modification des valeurs des paramètres

Tableau 1 • Navigation (Continued)

+ indique qu’une action peut être réalisée.

Appuyez sur PLUS (+) pour réaliser l’action

POW ER PAUSE STATUS DATA

sélectionnée.

- et + indiquent qu’une valeur peut être modifiée.

POW ER PAUSE STATUS DATA

Appuyez sur PLUS (+) ou MOINS (-) pour faire défiler les valeurs possibles.

P1051584-024 15/5/20

Introduction

POW ER PAUSE STATUS DATA

PERMANENT

Consigne les valeurs dans le moteur d’impression, même si l’alimentation est coupée.

TEMPORARY (Temporaire)

Enregistre les modifications jusqu’à ce que l’alimentation soit coupée.

CANCEL (Annuler)

Annule toutes les modifications effectuées depuis l’activation du mode Configuration, sauf celles apportées aux paramètres de contraste, de déchirement, de communication et de langue qui entrent en vigueur immédiatement.

LOAD DEFAULTS (CONFIG DÉFAUT)

Cette option de menu permet de restaurer les valeurs par défaut définies en usine pour tous les paramètres, sauf les paramètres réseau. Procédez avec précaution lors du chargement des valeurs par défaut, car vous devrez recharger tous les paramètres modifiés manuellement.

LOAD LAST SAVE (Dernière sauvegarde)

Charge les valeurs provenant de la dernière sauvegarde permanente.

DEFAULT NET (Réseau par défaut)

Cette option de menu permet de restaurer les valeurs par défaut définies en usine pour tous les paramètres de serveur d’impression et de réseau. Procédez avec précaution lors du chargement des valeurs par défaut, car vous devrez recharger tous les paramètres modifiés manuellement.

Écran du panneau de commande

Tableau 1 • Navigation (Continued)

Désactivation du mode Configuration

1. En mode Configuration, appuyez sur SETUP (Configurer) pour quitter les paramètres de fonctionnement.

L’écran indique

2. Pour revenir aux paramètres, appuyez sur la flèche vers la gauche.

SAVE CHANGES (SAUVEG.MODIF.).

Ou appuyez sur PLUS (+) ou MOINS (-) pour faire défiler les options.

3. Appuyez sur la flèche vers la droite pour sélectionner le choix affiché et quitter le mode Configuration.

Une fois la configuration et le calibrage terminés, le moteur d’impression revient en affichage inactif.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Modification des paramètres protégés par mot de passe

Certains paramètres, relatifs notamment aux communications, sont protégés par mot de passe à la sortie d’usine.

Attention • Ne modifiez pas les paramètres protégés par mot de passe si vous ne savez

pas exactement à quoi ils servent. Toute définition incorrecte des paramètres peut altérer le fonctionnement du moteur d’impression.

La première fois que vous tentez de modifier un paramètre protégé par mot de passe, le moteur d’impression affiche paramètre, vous devez entrer le mot de passe à quatre chiffres. Une fois le mot de passe correct fourni, il n’est plus nécessaire de l’indiquer de nouveau, à moins que vous ne quittiez le mode Configuration en appuyant sur SETUP/EXIT (Configurer/Quitter) ou en mettant le moteur d’impression hors tension (

Pour saisir un mot de passe pour un paramètre protégé par mot de passe, procédez comme suit :

ENTER PASSWORD (Mot de passe). Pour pouvoir modifier le

O).

1. À l’invite du mot de passe, appuyez sur MOINS (-) pour déplacer le curseur sur un autre

chiffre.

2. Une fois le chiffre à modifier sélectionné, appuyez sur PLUS (+) pour augmenter sa

valeur. Répétez ces deux étapes pour chaque chiffre du mot de passe.

3. Une fois le mot de passe entré, appuyez sur SELECT (Sélectionner).

Le paramètre à modifier s’affiche. Si vous avez indiqué le mot de passe correct, vous pouvez modifier la valeur du paramètre.

Mot de passe par défaut

Le mot de passe par défaut est 1234. Il peut être modifié à l’aide de la commande ZPL (Zebra Programming Language) moteur d’impression (serveur d’impression avec ou sans fil ZebraNet requis).

^KP (Définition du mot de passe) ou via les pages Web associées au

Désactivation de la protection par mot de passe

Vous pouvez désactiver la fonction de protection par mot de passe pour ne pas avoir à saisir de mot de passe. Pour ce faire, définissez le mot de passe sur 0000 à l’aide de la commande ZPL

^KP. Pour réactiver la fonction de protection par mot de passe, exécutez la commande ZPL ^KPx, où x peut être un nombre quelconque compris entre 1 et 9999.

P1051584-024 15/5/20

Écran du panneau de commande

Paramètres de fonctionnement du panneau de commande

Les options de ce menu sont indiquées dans l’ordre où elles apparaissent lorsque vous appuyez sur la flèche vers la droite. Pour plus d’informations sur ces paramètres, reportez-vous à la section Paramètres d’impression à la page 67.

Pour plus d’informations sur les paramètres RFID, reportez-vous au manuel RFID Programming Guide 2 (guide de programmation RFID 2). La dernière version est disponible sur le site http://www.zebra.com/manuals.

Réglage du contraste d’impression

Réglez le contraste au niveau le plus bas permettant d’obtenir une qualité d’impression satisfaisante. Un réglage à un niveau trop élevé, risque de provoquer une impression floue de l’image de l’étiquette, une numérisation incorrecte des codes à barres, le passage de l’encre à travers le ruban ou l’usure prématurée de la tête d’impression.

Pour plus d’informations, reportez-vous à la section Print

Darkness (Contraste d’impression) à la page 67.

Introduction

Sélection de la vitesse d’impression

Définissez la vitesse d’impression d’une étiquette (exprimée en pouces par seconde). Généralement, plus la vitesse est faible, meilleure est la qualité d’impression.

Pour plus d’informations, reportez-vous à la section Print Speed

(Vitesse d’impression) à la page 67.

Réglage de la vitesse de saut

La vitesse de saut est la vitesse à laquelle l’imprimante saute les zones d’une étiquette qui sont vides sur toute la largeur de l’image. Plus la vitesse de saut est rapide, plus la durée d’impression est courte. Le moteur d’impression détecte automatiquement quand appliquer cette vitesse maximale.

Pour plus d’informations, reportez-vous à la section Slew Speed

(Vitesse de saut) à lapage67.

Réglage de la vitesse de recul

Le recul fait référence au mouvement vers l’arrière du support à partir de la position de déchirement ou de prédécollage vers la position d’impression. Ce mouvement se produit de sorte qu’une plus grande partie du bord d’attaque de chaque étiquette puisse être utilisée pour l’impression. Réduire la vitesse de recul peut permettre d’atténuer certains problèmes. En général, réduire la vitesse de recul permet d’améliorer la qualité d’impression au début de l’étiquette. Par défaut, cette vitesse est de 51 mm/s.

Pour plus d’informations, reportez-vous à la section Backfeed

Speed (Vitesse de recul) à lapage68.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Réglage de la position de déchirement

Si nécessaire, modifiez la position du papier sur la barre de déchirement après l’impression.

Pour plus d’informations, reportez-vous à la section Tear-Off

Position (Position de déchirement) à la page 68.

Sélection du mode d’impression

Sélectionnez un mode d’impression compatible avec les options de votre moteur d’impression.

Pour plus d’informations, reportez-vous à la section Print Mode

(Mode d’impression) à la page 69.

Sélection du mode du port de l’applicateur

Sélectionnez l’action appropriée pour le port de l’applicateur, conformément aux indications du fabricant.

Pour plus d’informations, reportez-vous à la section Applicator

Port (Port de l’applicateur) à la page 70.

Sélection du signal de démarrage de l’impression

Ce paramètre détermine la réaction du moteur d’impression à l’entrée du signal de démarrage d’impression sur la broche 3 du connecteur d’interface d’applicateur situé à l’arrière du moteur d’impression.

Important • Le signal de démarrage d’impression est

déterminé par le fabricant de l’applicateur. Le moteur d’impression doit utiliser le paramètre approprié pour qu’il fonctionne correctement.

Pour plus d’informations, reportez-vous à la section Start print

Signal (Signal de démarrage de l’impression) à la page 70.

Définition du type de papier

Sélectionnez le type de papier que vous utilisez.

Pour plus d’informations, reportez-vous à la section Media Type

(Type de papier) à la page 71.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Sélection de la cellule papier

Sélectionnez la cellule papier adaptée au papier que vous utilisez.

Pour plus d’informations, reportez-vous à la section Sensor Type

(Type de cellule) à la page 96.

Sélection du type d’impression

Indiquez si vous utilisez du ruban. Contrairement aux papiers à transfert thermique qui exigent l’utilisation d’un ruban, les papiers thermiques directs n’en nécessitent pas.

Pour déterminer si vous devez utiliser du ruban, reportez-vous à la section Conditions d’utilisation d’un ruban à lapage37.

Pour plus d’informations, reportez-vous à la section Print Method

(Type d’impression) à la page 71.

Réglage de la largeur d’impression

Indiquez la largeur des étiquettes utilisées.

Pour plus d’informations, reportez-vous à la section Print Width

(Largeur d’impression) à lapage72.

Définition de la longueur d’étiquette maximale

Définissez une longueur d’étiquette maximale supérieure d’au moins 25,4 mm (1 pouce) à la longueur d’étiquette réelle plus l’espace inter-étiquette. Si la valeur est inférieure à la longueur d’étiquette, le moteur d’impression considère que le papier chargé est de type continu et le moteur d’impression ne peut pas effectuer le calibrage.

Pour plus d’informations, reportez-vous à la section Maximum

Label Length (Longueur d’étiquette maximale) à la page 73.

Définition de l’alerte rapide papier et ruban

Lorsque cette fonctionnalité est activée, le moteur d’impression génère des avertissements lorsque la quantité de papier ou de ruban est faible.

Pour plus d’informations, reportez-vous à la section Alerte rapide

papier et ruban à la page 78.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Définition du nombre d’étiquettes par rouleau pour l’alerte rapide

Cette valeur doit correspondre au nombre d’étiquettes par rouleau de papier utilisé.

Pour plus d’informations, reportez-vous à la section Alerte rapide

papier et ruban à la page 78.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

le papier et le ruban est activée.

Réinitialisation du compteur d’étiquettes pour l’alerte rapide

Réinitialisez le compteur de papier une fois le rouleau de papier remplacé.

• Si vous avez remplacé le papier, appuyez sur PLUS (+) pour

sélectionner YES (Oui).

• Si vous n’avez pas remplacé le papier, appuyez sur MOINS (-)

pour sélectionner NON ou appuyez sur la flèche vers la gauche ou la flèche vers la droite pour passer à un autre

paramètre.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

le papier et le ruban est activée.

Définition de la longueur du ruban pour l’alerte rapide

Cette valeur doit correspondre à la longueur du rouleau de papier ou de ruban utilisé.

Pour plus d’informations, reportez-vous à la section Alerte rapide

papier et ruban à la page 78.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

le papier et le ruban est activée.

Réinitialisation du compteur de ruban pour l’alerte rapide

Réinitialisez le compteur de ruban une fois le rouleau remplacé.

• Si vous avez remplacé le ruban, appuyez sur PLUS (+) pour

sélectionner YES (Oui).

• Si vous n’avez pas remplacé le ruban, appuyez sur MOINS (-)

pour sélectionner NON ou appuyez sur la flèche vers la gauche ou la flèche vers la droite pour passer à un autre

paramètre.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

le papier et le ruban est activée.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Définition de l’alerte rapide pour la maintenance

Lorsque cette fonction est activée, le moteur d’impression affiche des avertissements lorsque la tête d’impression doit être nettoyée.

Pour plus d’informations, reportez-vous à la section Alerte rapide

pour maintenance à lapage78.

Définition de l’intervalle de nettoyage de la tête d’impression*

Lorsque la fonction d’alerte rapide pour maintenance est activée, définissez la valeur sur la longueur du rouleau de papier ou de ruban que vous utilisez.

Pour plus d’informations, reportez-vous à la section Intervalle de

nettoyage de la tête d’impression à la page 78.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

maintenance est activée.

Réinitialisation du compteur de nettoyage de tête pour l’alerte rapide*

• Si le message WARNING CLEAN PRINTHEAD

vertissement nettoyer tête)

d’impression, puis appuyez sur PLUS pour sélectionner

afin de réinitialiser l’alerte rapide du compteur de

(Oui) nettoyage de la tête d’impression

• Si vous n’avez pas nettoyé la tête d’impression, appuyez sur

MOINS pour sélectionner

s’affiche, nettoyez la tête

YES

NO (Non).

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

maintenance est activée.

Définition de la durée de vie attendue de la tête d’impression*

Lorsque l’alerte rapide pour maintenance est activée, définissez cette valeur sur le nombre de pouces que la tête d’impression est supposée imprimer.

Pour plus d’informations, reportez-vous à la section Durée de vie

attendue de la tête d’impression à lapage79.

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

maintenance est activée.

Réinitialisation du compteur de remplacement de tête pour l’alerte rapide*

• Si le message WARNING CLEAN PRINTHEAD

vertissement remplacer tête)

d’impression, puis appuyez sur PLUS pour sélectionner

afin de réinitialiser l’alerte rapide du compteur de

(Oui) remplacement de la tête d’impression

• Sinon, appuyez sur MOINS (-) pour sélectionner NO (Non).

s’affiche, remplacez la tête

YES

* Ce paramètre apparaît uniquement lorsque l’alerte rapide pour

maintenance est activée.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Affichage du compteur non réinitialisé

Ce paramètre affiche la longueur totale de papier imprimée par l’imprimante.

Pour plus d’informations, reportez-vous à la section Compteur non

réinitialisé à lapage79.

Affichage du compteur 1 contrôlé par l’utilisateur

Ce paramètre affiche la longueur totale de papier imprimée par l’imprimante depuis la dernière réinitialisation du compteur.

Pour plus d’informations, reportez-vous à la section Compteurs

contrôlés par l’utilisateur à la page 79.

Affichage du compteur 2 contrôlé par l’utilisateur

Ce paramètre affiche la longueur totale de papier imprimée par l’imprimante depuis la dernière réinitialisation du compteur.

Pour plus d’informations, reportez-vous à la section Compteurs

contrôlés par l’utilisateur à la page 79.

Impression des valeurs relevées sur les compteurs

Imprime une étiquette contenant les valeurs relevées pour les compteurs suivants :

• Compteur non réinitialisé

• Compteurs contrôlés par l’utilisateur

• Compteurs d’alerte rapide pour maintenance, qui indiquent le

dernier nettoyage et la durée de vie de la tête d’impression (si cette fonction est désactivée, le relevé de ces compteurs n’est pas imprimé)

Pour plus d’informations, reportez-vous à la section Impression

des valeurs relevées sur les compteurs à lapage80.

Impression de la liste des polices

Cette option imprime une étiquette répertoriant les polices disponibles dans le moteur d’impression y compris les polices standard et en option du moteur d’impression. Les polices peuvent être stockées dans la mémoire RAM ou Flash.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Impression de la liste des codes à barres

Cette option imprime une étiquette répertoriant les codes à barres disponibles dans le moteur d’impression. Les codes à barres peuvent être stockés dans la mémoire RAM ou Flash.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

Impression de la liste des images

Cette option imprime une étiquette répertoriant les images disponibles qui sont stockées sur le moteur d’impression, dans la mémoire RAM ou Flash ou sur une carte mémoire optionnelle.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

Impression de la liste de formats

Cette option imprime une étiquette répertoriant les formats disponibles qui sont stockés sur le moteur d’impression, dans la mémoire RAM ou Flash ou sur une carte mémoire optionnelle.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

Impression d’une étiquette de configuration

Cette option imprime une étiquette de configuration (voir la

Figure 14 à la page 139) qui indique la configuration en cours du

moteur d’impression.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

Impression d’une étiquette de configuration réseau

Cette option imprime une étiquette de configuration réseau (voir la

Figure 15 à la page 140), qui répertorie les paramètres de tout

serveur d’impression installé.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

Impression de toutes les étiquettes

Cette option imprime des étiquettes répertoriant les polices, les codes à barres, les images et les formats disponibles, ainsi que les configurations actuelles du moteur d’impression et du réseau.

Pour plus d’informations, reportez-vous à la section Imprimer les

informations à la page 80.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Initialisation de la mémoire Flash

Cette option efface toutes les informations stockées en mémoire Flash.

1. Si vous y êtes invité, saisissez le mot de passe de l’imprimante.

Pour obtenir des instructions, voir la section Modification des

paramètres protégés par mot de passe à la page 16.

L’écran affiche

2. Appuyez sur PLUS (+) pour sélectionner YES (Oui).

INITIALIZE FLASH? (Init mém flash ?).

Le message ARE YOU SURE? (Êtes-vous sûr ?) s’affiche.

3. Voulez-vous continuer ?

• Appuyez sur MOINS (-) pour sélectionner NO (Non) afin

d’annuler la demande et de revenir à l’invite

FLA

SH (Init mém flash)

• Appuyez sur PLUS (+) pour sélectionner YES (Oui) et lancer

INITIALIZE

l’initialisation. Une fois l’initialisation terminée, le message INITIALIZING COMPLETED (

Initialisation terminée) s’affiche sur le panneau

de commande.

Remarque • L’initialisation de la mémoire peut prendre

quelques minutes.

Pour plus d’informations, reportez-vous à la section Initialisation

de la mémoire flash à lapage81.

Impression d’un profil de cellule

Cette option permet d’imprimer un profil de cellule.

Pour plus d’informations, reportez-vous à la section Impression

d’un profil de cellule à la page 81.

Calibrage des cellules papier et ruban

Utilisez cette option pour régler la sensibilité des cellules ruban et papier.

Pour plus d’informations, reportez-vous à la section Media and

Ribbon Sensor Calibration (Calibrage des cellules papier et ruban) à la page 85. Pour plus d’informations sur la procédure de

calibrage, reportez-vous à la section Calibrage des capteurs de

ruban et des capteurs de papier à la page 101.

Définition des communications parallèles

Sélectionnez le port de communication correspondant à celui utilisé par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section

Communications parallèles à lapage97.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Définition des communications série

Sélectionnez le port de communication correspondant à celui utilisé par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section

Communications parallèles à lapage97.

Définition de la vitesse en bauds

Sélectionnez la valeur en bauds correspondant à celle utilisée par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section Baud Rate

(Vitesse en bauds) à la page 98.

Définition de la valeur de bits de données

Sélectionnez la valeur de bits de données correspondant à celle utilisée par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section Data Bits (Bits

de données) à lapage98.

Définition de la valeur de parité

Sélectionnez la valeur de parité correspondant à celle utilisée par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section Parity (Parité)

à la page 99.

Définition de la valeur de protocole système

Sélectionnez le protocole correspondant à celui utilisé par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section Host

Handshake (Protocole système) à la page 99.

Définition de la valeur de protocole Zebra

Le protocole est un type de système de vérification d’erreurs. Selon l’option choisie, un indicateur peut être envoyé par le moteur d’impression à l’ordinateur hôte pour signaler que des données ont été reçues. Sélectionnez le protocole demandé par l’ordinateur hôte.

Pour plus d’informations, reportez-vous à la section Protocol

(Protocole) à lapage100.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Définition de l’ID réseau

Ce paramètre attribue un numéro unique au moteur d’impression lorsque le moteur d’impression fonctionne dans un environnement réseau multipoint (multidrop) RS422/485 (un adaptateur RS422/485 externe est nécessaire). L’ordinateur hôte peut ainsi s’adresser à un moteur d’impression spécifique. Les réseaux TCP/IP et IPX ne sont pas concernés. Définissez un ID réseau unique pour ce moteur d’impression.

Pour plus d’informations, reportez-vous à la section Network ID

(ID réseau) à lapage100.

Activation du mode de diagnostic des communications

Cet outil de diagnostic permet de récupérer les valeurs hexadécimales de toutes les données reçues par l’imprimante.

Pour plus d’informations, reportez-vous à la section

Communication Diagnostics Mode (Mode de diagnostic de communication) à lapage85.

Définition de la valeur du caractère de contrôle

Définissez le caractère du préfixe de contrôle correspondant à celui utilisé dans vos formats d’étiquettes.

Pour plus d’informations, reportez-vous à la section Control

Character (Caractère de contrôle) à la page 93.

Définition de la valeur du préfixe de commande de format

Définissez le caractère de commande de format correspondant à celui utilisé dans vos formats d’étiquettes.

Pour plus d’informations, reportez-vous à la section Command

Character (Caractère de commande) à la page 94.

Définition de la valeur du caractère délimiteur

Définissez le caractère de délimitation correspondant à celui utilisé dans vos formats d’étiquettes.

Pour plus d’informations, reportez-vous à la section Delimiter

Character (Caractère de délimitation) à la page 94.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Définition du mode ZPL

Sélectionnez le mode correspondant à celui utilisé dans vos formats d’étiquettes.

Pour plus d’informations, reportez-vous à la section ZPL Mode

(Mode ZPL) à lapage95.

Réglage de la tension du ruban

Sélectionnez le paramètre de tension de ruban adapté au type de papier d’impression. HIGH (HAUTE) peut être utilisé pour la plupart des papiers. Le paramétrage correct dépend de la largeur et de la longueur du ruban (Tableau 5). Si nécessaire, indiquez une valeur inférieure pour un papier étroit ou un papier brillant.

Pour plus d’informations, reportez-vous à la section Ribbon

Tension (Tension du ruban) à la page 74.

Définition de l’action effectuée à la mise sous tension

Définissez l’action que l’imprimante doit effectuer lors de sa mise sous tension.

Pour plus d’informations, reportez-vous à la section Power-Up

Action (Action à la mise sous tension) à la page 82.

Définition de l’action effectuée à la fermeture de la tête

Définissez l’action que l’imprimante doit effectuer lorsque vous fermez la tête d’impression.

Pour plus d’informations, reportez-vous à la section Head-Close

Action (Action à la fermeture de la tête) à la page 83.

Réglage de la séquence de recul

Ce paramètre définit le moment où le recul a lieu après le retrait d’une étiquette dans certains modes d’impression. Il est sans effet en mode réenrouleur. Ce paramètre est remplacé par ~JS lorsqu’il est reçu dans le cadre d’un format d’étiquette.

Pour plus d’informations, reportez-vous à la section Backfeed

Sequence (Séquence de recul) à la page 74.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Réglage du haut de l’étiquette

Ce paramètre permet de définir la position d’impression verticale sur l’étiquette. Les nombres positifs descendent la position d’impression du bord haut sur l’étiquette (en s’éloignant de la tête d’impression) du nombre de points indiqué. Les valeurs négatives remontent la position d’impression sur l’étiquette (en se rapprochant de la tête d’impression).

Pour plus d’informations, reportez-vous à la section Label Top

Position (Bord haut de l’étiquette) à lapage75.

Réglage du bord gauche de l’étiquette

Si nécessaire, décalez la position d’impression horizontale sur l’étiquette. Les nombres positifs décalent le bord gauche de l’image vers le centre de l’étiquette du nombre de points indiqué, tandis que les nombres négatifs le décalent vers le bord gauche de l’étiquette.

Pour plus d’informations, reportez-vous à la section Label Left

Position (Bord gauche de l’étiquette) à lapage75.

Réglage du compteur de test de la tête

Le moteur d’impression ZE500-6 effectue régulièrement des tests de fonction de la tête d’impression. Ce paramètre détermine le nombre d’étiquettes imprimées entre chacun de ces tests internes.

* Cette option n’apparaît que sur les moteurs d’impression

ZE500-6.

Définition du signal d’erreur de l’applicateur lorsque le moteur d’impression est mis en pause

Lorsque cette option est activée et que le moteur d’impression est mis en pause, le moteur d’impression définit l’état d’erreur de l’applicateur.

Pour plus d’informations, reportez-vous à la section ERROR ON

PAUSE (Erreur lors pause) à la page 76.

Définition du mode fin de ruban

La fonction Ribbon Low (Fin de ruban) détermine si le moteur d’impression doit générer un avertissement lorsqu’il reste peu de ruban sur le rouleau.

Pour plus d’informations, reportez-vous à la section Ribbon Low

Mode (Mode fin de ruban) à la page 76.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Définition de la sortie fin de ruban

Lorsque la fonction Ribbon Low (Fin de ruban) est activée, ce paramètre détermine si le signal de sortie de la broche 9 est à l’état haut ou bas.

Pour plus d’informations, reportez-vous à la section Ribbon Low

Output (Fin du ruban) à la page 76.

Définition du mode Reprint (Réimprimer)

Lorsque le mode de réimpression est activé, vous pouvez réimprimer la dernière étiquette soit en exécutant une certaine commande soit en appuyant sur la flèche vers la gauche sur le panneau de commande.

Pour plus d’informations, reportez-vous à la section Reprint Mode

(Mode réimpression) à la page 77.

Affichage des paramètres des cellules

Ces paramètres sont définis automatiquement au cours de la procédure de calibrage ; ils ne doivent être modifiés que par un technicien de maintenance qualifié.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Sélection du facteur de mise à l’échelle de conversion de formats

Permet de sélectionner le format de mise à l’échelle des bitmaps. Le premier nombre correspond à la valeur d’origine en points par pouce (ppp) et le second, à la valeur après mise à l’échelle.

Pour plus d’informations, reportez-vous à la section Conversion de

format à lapage86.

Sélection de l’option Idle Display (Affichage inactif)

Sélectionnez les informations affichées sur l’écran de l’imprimante lorsqu’elle est inactive.

Pour plus d’informations, reportez-vous à la section Idle Display

(Affichage inactif) à la page 86.

Définition de la date temps réel

Ce paramètre permet de définir la date à afficher lorsque l’imprimante est inactive.

Pour plus d’informations, reportez-vous à la section RTC Date

(Date DTR) à la page 86.

Définition de l’heure temps réel

Ce paramètre permet de définir la date à afficher lorsque l’imprimante est inactive.

Pour plus d’informations, reportez-vous à la section RTC Time

(Heure HTR) à lapage86.

Exécution du programme ZBI spécifié*

• Pour exécuter le programme ZBI sélectionné par l’option de

menu précédente, appuyez sur PLUS (+).

• Si vous n’avez pas remplacé le ruban, appuyez sur MOINS (-)

pour sélectionner CANCEL (Annuler) ou appuyez sur la flèche vers la gauche ou la flèche vers la droite pour passer à un

autre paramètre.

Pour plus d’informations, reportez-vous à la section Run a ZBI

Program (Exécuter un programme ZBI) à la page 87.

* Cette option de menu apparaît uniquement si ZBI est activé sur

votre imprimante et si aucun programme ZBI n’est en cours d’exécution.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Sélection du périphérique réseau principal

Ce paramètre détermine le périphérique principal dans la sélection de périphériques actifs.

Pour plus d’informations, reportez-vous à la section Réseau

principal à lapage88.

Identification de la source de chargement des paramètres : imprimante ou serveur d’impression

Ce paramètre indique si les paramètres LAN/WAN lancés au démarrage sont ceux du moteur d’impression ou du serveur d’impression. Par défaut, il s’agit des paramètres du moteur d’impression.

Pour plus d’informations, reportez-vous à la section Charger

depuis un périphérique externe à la page 89.

Affichage du serveur d’impression actif*

Cette option permet d’identifier le serveur d’impression qui est utilisé. Indique la source des paramètres tels que le protocole IP et l’adresse IP qui est utilisée pour ces options de menu.

* Cette option de menu, qui ne peut pas être modifiée à partir du

panneau de commande, apparaît uniquement si un serveur d’impression câblé ou sans fil est installé sur votre imprimante.

Définition du type de résolution IP*

Ce paramètre indique si l’utilisateur (définition permanente) ou le serveur (définition dynamique) sélectionne l’adresse IP. Si une option dynamique est sélectionnée, le paramètre détermine la ou les méthodes de réception par le serveur d’impression câblé ou sans fil de l’adresse IP envoyée par le serveur.

Pour plus d’informations, reportez-vous à la section IP Protocol

(Protocole IP) à la page 90.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Définition de l’adresse IP de l’imprimante*

Affichez et, si nécessaire, modifiez l’adresse IP de l’imprimante.

Les modifications sont enregistrées uniquement si le protocole IP est défini sur

PERMANENT. Pour appliquer toutes les

modifications enregistrées, utilisez l’option RESET NETWORK

(Réinitialiser le réseau) à la page 33 pour réinitialiser le serveur

d’impression.

Pour plus d’informations, reportez-vous à la section IP Address

(Adresse IP) à la page 90.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

Définition du masque de sous-réseau*

Affichez et, si nécessaire, modifiez le masque de sous-réseau.

Les modifications sont enregistrées uniquement si le protocole IP est défini sur

PERMANENT. Pour appliquer toutes les

modifications enregistrées, utilisez l’option RESET NETWORK

(Réinitialiser le réseau) à la page 33 pour réinitialiser le serveur

d’impression.

Pour plus d’informations, reportez-vous à la section Subnet Mask

(Masque de sous-réseau) à la page 91.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

Définition de la passerelle par défaut*

Affichez et, si nécessaire, modifiez la passerelle par défaut.

Les modifications sont enregistrées uniquement si le protocole IP est défini sur

PERMANENT. Pour appliquer toutes les

modifications enregistrées, utilisez l’option RESET NETWORK

(Réinitialiser le réseau) à la page 33 pour réinitialiser le serveur

d’impression.

Pour plus d’informations, reportez-vous à la section Default

Gateway (Passerelle par défaut) à la page 91.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

P1051584-024 15/5/20

Introduction

Écran du panneau de commande

Affichage de l’adresse MAC*

Affichez l’adresse Media Access Control (MAC) du serveur d’impression (câblé ou sans fil) installé sur l’imprimante.

Pour plus d’informations, reportez-vous à la section MAC Address

(Adresse MAC) à lapage92.

* Cette option de menu, qui ne peut pas être modifiée à partir du

panneau de commande, apparaît uniquement si un serveur d’impression câblé ou sans fil est installé sur votre imprimante.

Affichage de la valeur ESSID*

L’ESSID (Extended Service Set Identification) est l’identifiant de votre réseau sans fil. Ce paramètre, qui ne peut pas être modifié à partir du panneau de commande, indique l’ESSID de la configuration sans fil actuelle.

Pour plus d’informations, reportez-vous à la section ESSID à

la page 92.

* Cette option de menu, qui ne peut pas être modifiée à partir du

panneau de commande, apparaît uniquement si un serveur d’impression sans fil est installé sur votre imprimante.

Réinitialisation des paramètres réseau*

Cette option réinitialise le serveur d’impression câblé ou sans fil. Vous devez réinitialiser le serveur d’impression pour appliquer les modifications apportées aux paramètres réseau.

Pour plus d’informations, reportez-vous à la section Reset Network

(Réinitialiser le réseau) à la page 92.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

Définition du niveau de mot de passe

Cette option réinitialise le serveur d’impression câblé ou sans fil. Vous devez réinitialiser le serveur d’impression pour appliquer les modifications apportées aux paramètres réseau.

Pour plus d’informations, reportez-vous à la section Niveau de mot

de passe à la page 87.

* Cette option de menu apparaît uniquement si un serveur

d’impression câblé ou sans fil est installé sur votre imprimante.

15/5/20 P1051584-024

Introduction

Écran du panneau de commande

Sélection de la langue d’affichage

Si nécessaire, modifiez la langue affichée sur l’écran de l’imprimante.

Pour plus d’informations, reportez-vous à la section Language

(Langue) à la page 93.

Remarque • Les sélections proposées pour ce paramètre

sont affichées dans la langue correspondante afin de faciliter le choix de la langue que vous pouvez lire.

P1051584-024 15/5/20

Types de papier

Important • Zebra recommande vivement l’utilisation de produits de la marque Zebra,

qui permettent de bénéficier en permanence d’une qualité d’impression optimale. Une large gamme de papier, polypropylène, polyester et vinyle a été étudiée pour améliorer les capacités d’impression du moteur d’impression et pour prévenir toute usure prématurée de la tête d’impression. Pour commander un ruban ou du papier Zebra certifié, rendez-vous sur la page

http://www.zebra.com/supplies.

Le moteur d’impression peut utiliser différents types de papier :

• Papier standard : généralement, le papier standard dispose d’un verso adhésif qui colle

chaque étiquette ou une longueur continue d’étiquettes à un support. Le papier standard peut être vendu sous forme de rouleau ou de pile en paravent (voir Tableau 2).

• Carton pour étiquettes : ce type d’étiquette est généralement constitué de papier épais.

Le carton pour étiquettes ne dispose pas de face adhésive ou de support et sépare généralement les étiquettes par des perforations. Le carton pour étiquettes peut être vendu sous forme de rouleau ou de pile en paravent (voir Tableau 2).

• Papier « intelligent » RFID (Radio frequency identification) : le

papier RFID peut être utilisé dans une imprimante équipée d’un lecteur/codeur RFID. Les étiquettes RFID sont constituées du même papier et de la même colle que les étiquettes non RFID. Chaque étiquette est équipée d’un transpondeur RFID (parfois appelé « marqueur ») qui est composé d’une puce et d’une antenne. Il est placé entre l’étiquette et le support. La forme du transpondeur, qui varie en fonction du constructeur, est visible à travers l’étiquette. Les étiquettes « intelligentes » possèdent une mémoire qui peut être lue et, dans certains cas, codée.

Installation et fonctionnement de l’imprimante

Types de papier

Important • La position du transpondeur sur l’étiquette dépend du type de transpondeur et

du modèle d’imprimante. Veillez à utiliser le papier « intelligent » approprié pour votre imprimante. Pour plus d’informations, consultez le manuel RFID Programming Guide 2 (Guide de programmation RFID 2). Ce document est disponible à l’adresse

http://www.zebra.com/manuals et sur le CD fourni avec le moteur d’impression. Pour

obtenir des informations sur le positionnement du transpondeur, consultez le site

http://www.zebra.com/transponders.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Types de papier

Tableau 2 • Rouleau de papier et papier à pliage paravent

Type de papier Aspect Description

Rouleau non continu

Le rouleau est enroulé sur un mandrin de 76 mm (3 pouces). La séparation des étiquettes est assurée par l’une des méthodes suivantes :

• Le support bande sépare les étiquettes par des espaces, des

trous ou des encoches.

• Le papier avec marque noire utilise des marques noires pré-

imprimées au verso qui indiquent la séparation entre les étiquettes.

• Le papier perforé comporte des perforations qui permettent

de séparer facilement les étiquettes les unes des autres. Des marques noires ou d’autres types de séparation peuvent également être utilisés sur ce type de papier.

Rouleau non continu à pliage paravent

Le papier à pliage paravent est plié en zigzag. Ce papier dispose des mêmes séparations d’étiquettes qu’un rouleau non continu. Les séparations peuvent tomber sur les plis ou à côté.

Remarque • L’utilisation de papier à pliage paravent

n’est pas recommandée.

Rouleau continu Le rouleau est enroulé sur un mandrin de 76 mm (3 pouces).

Le rouleau continu ne contient pas d’espaces, de trous, d’encoches, ni de marques noires pour indiquer les séparations d’étiquettes. Il est ainsi possible d’imprimer l’image à n’importe quel emplacement de l’étiquette. Une lame est parfois utilisée pour la coupe des étiquettes.

P1051584-024 15/5/20

Présentation du ruban

Extérieur Intérieur

Le ruban est une fine pellicule dont une face est enduite de cire, de résine ou de résine céroïde, qui est transférée sur le papier au cours du processus de transfert thermique. L’utilisation d’un ruban ainsi que sa largeur sont déterminées par le papier. Pour commander un ruban ou du papier Zebra certifié, rendez-vous sur la page http://www.zebra.com/supplies.

Si un ruban est utilisé, il doit être au moins aussi large que le papier employé. Si le ruban est plus étroit que le papier, la tête d’impression n’est pas protégée et peut subir une usure prématurée.

Conditions d’utilisation d’un ruban

Contrairement aux papiers à transfert thermique qui exigent l’utilisation d’un ruban, les papiers thermiques directs n’en nécessitent pas. Pour déterminer si vous devez utiliser un ruban avec un papier spécifique, effectuez un test de grattage du papier.

Pour effectuer un test de grattage de papier, procédez comme suit :

1. Grattez rapidement la surface d’impression du papier du bout de l’ongle.

Mise en place et fonctionnement de l’imprimante

Présentation du ruban

2. Une marque noire apparaît-elle sur le papier ?

Si une marque noire... Le papier est de type...

N’apparaît pas sur le papier Transfert thermique. Un ruban est nécessaire. Apparaît sur le papier Thermique direct. Aucun ruban n’est nécessaire.

Face enduite du ruban

Le ruban peut être enroulé avec la face enduite orientée vers l’intérieur ou l’extérieur (Figure 6). Ce moteur d’impression n’accepte que les rubans dont la face enduite est orientée vers l’extérieur. Pour identifier la face enduite d’un ruban, effectuez un test de grattage du ruban ou un test d’adhérence.

Figure 6 • Ruban avec la face enduite orientée vers l’extérieur ou l’intérieur

15/5/20 P1051584-024

Mise en place et fonctionnement de l’imprimante

Présentation du ruban

Test d’adhérence

Si des étiquettes sont disponibles, effectuez un test d’adhérence pour déterminer quelle face du ruban est enduite. Cette méthode est très efficace pour un ruban déjà installé.

Pour effectuer un test d’adhérence, procédez comme suit :

1. Décollez une étiquette de son support.

2. Appuyez un coin du côté adhésif sur la surface extérieure du rouleau de ruban.

3. Décollez l’étiquette du ruban.

4. Observez les résultats. Des paillettes ou des particules d’encre provenant du ruban

adhèrent-elles à l’étiquette ?

Si l’encre du ruban... Alors...

A adhéré à l’étiquette Le ruban est enduit sur la face extérieure et

peut être utilisé sur cette imprimante.

N’a pas adhéré à l’étiquette Le ruban est enduit sur la face intérieure et ne

peut pas être utilisé sur ce moteur d’impression.

Pour confirmer ce point, répétez le test sur l’autre face du rouleau de ruban.

Test de grattage du ruban

Effectuez un test de grattage du ruban lorsque vous ne disposez pas d’étiquettes.

Pour effectuer un test de grattage du ruban, procédez comme suit:

1. Déroulez légèrement le rouleau de ruban.

2. Placez la partie de ruban que vous venez de dérouler sur un morceau de papier de sorte

que la face extérieure du ruban soit en contact avec le papier.

3. Grattez la face intérieure du ruban déroulé du bout de l’ongle.

4. Décollez le ruban du papier.

5. Observez les résultats. Le ruban a-t-il laissé une marque sur le papier ?

Si le ruban... Alors...

A laissé une marque sur le papier

N’a pas laissé de marque sur le papier

Le ruban est enduit sur la face extérieure et peut être utilisé sur cette imprimante.

Le ruban est enduit sur la face intérieure et ne peut pas être utilisé sur ce moteur d’impression.

Pour confirmer ce point, répétez le test sur l’autre face du rouleau de ruban.

P1051584-024 15/5/20

Installation et

fonctionnement de

l’imprimante

Cette section explique comment installer et faire fonctionner le moteur d’impression lors de sa première utilisation.

Sommaire

Manipulation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Déballage et inspection du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Stockage du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Expédition du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installation du moteur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Conditions requises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dimensions et dégagement requis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Installation du moteur d’impression dans un applicateur . . . . . . . . . . . . . . . . . . . . . . . 47

Sélection d’une interface de communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Câbles de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Connexion du moteur d’impression à une source d’alimentation. . . . . . . . . . . . . . . . . . . 52

Spécifications du cordon d’alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Chargement du ruban et du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Manipulation du moteur d’impression

Cette section vous indique comment manipuler votre moteur d’impression.

Déballage et inspection du moteur d’impression

Lorsque vous recevez le moteur d’impression, déballez-le immédiatement et inspectez-le afin de détecter les éventuels dommages d’expédition.

• Conservez tous les emballages.

• Vérifiez toutes les surfaces extérieures.

• Soulevez le panneau d’accès aux supports et vérifiez que les composants n’ont subi aucun dommage.

Si vous découvrez des dommages d’expédition au cours de l’inspection :

• Avertissez immédiatement la société de transport et soumettez un signalement de dommage.

• Conservez la totalité de l’emballage afin qu’il puisse être inspecté par la société de transport.

• Prévenez votre revendeur Zebra agréé.

Important • Zebra Technologies décline toute responsabilité quant aux éventuels dommages

survenus lors du transport de l’équipement et ne prend pas en charge ces dommages dans le cadre de la garantie.

Stockage du moteur d’impression

Si vous n’envisagez pas de mettre le moteur d’impression immédiatement en service, replacezle dans son emballage d’origine. Vous pouvez stocker le moteur d’impression dans les conditions suivantes :

• Température : -40 à 60 °C (-40 à 140 °F)

• Humidité relative : 5 à 85 %, sans condensation

Expédition du moteur d’impression

Si vous devez expédier le moteur d’impression :

• Mettez le moteur d’impression hors tension (

• Retirez le papier, le ruban ou tout autre objet se trouvant à l’intérieur du moteur d’impression.

• Refermez la tête d’impression.

O) et débranchez tous les câbles.

• Emballez soigneusement le moteur d’impression dans l’emballage d’expédition d’origine ou dans un autre emballage d’expédition approprié pour éviter tout dommage durant le transport. Il est possible de se procurer un emballage d’expédition auprès de Zebra si l’emballage d’origine a été perdu ou détruit.

P1051584-024 15/5/20

Installation du moteur d’impression

Cette section contient des informations de base sur l’installation du moteur d’impression dans un applicateur. Les illustrations présentées montrent le moteur d’impression sous différents angles et indiquent ses dimensions et les dégagements requis.

Conditions requises

Stabilité Une fois le moteur d’impression monté, la totalité de l’installation doit être

physiquement stable. Elle ne doit pas être déstabilisée lorsque vous chargez du ruban et du papier dans le moteur d’impression.

Aération et température L’aération du boîtier contenant le moteur d’impression doit être suffisante pour éviter toute surchauffe et permettre un fonctionnement sans interruption du moteur d’impression. La température ambiante autour du moteur d’impression ne doit pas dépasser les valeurs suivantes :

• Température : 0 à 41 °C (32 à 105 °F)

• Humidité relative : 20 à 95 % sans condensation

Installation et fonctionnement de l’imprimante

Installation du moteur d’impression

Spécifications concernant l’alimentation électrique Au cours de l’installation,

tenez compte des valeurs nominales du moteur d’impression. La mise sous tension du moteur d’impression et du boîtier qui le contient ne doit pas entraîner de surcharge.

Spécifications concernant la mise à la masse Assurez une mise à la masse efficace du moteur d’impression. Accordez une attention spéciale aux connexions du bloc d’alimentation c.a. ; la mise à la terre doit être assurée par le connecteur d’entrée c.a.

Dégagements nécessaires aux câbles et connecteurs Aménagez un espace suffisant à l’arrière du moteur d’impression pour les connecteurs électroniques et les câbles suivants : cordon d’alimentation CEI, câble de communication hôte série et/ou parallèle, câble de communication hôte en option (Ethernet) et câble d’interface de l’applicateur.

Spécifications concernant le cordon d’alimentation Le cordon d’alimentation CEI du moteur d’impression n’a pas de protecteur. Si les caractéristiques de fonctionnement de l’applicateur soumettent le cordon d’alimentation à des vibrations ou des tensions, installez un mécanisme de blocage approprié afin d’éviter toute déconnexion accidentelle du cordon d’alimentation du moteur d’impression.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Installation du moteur d’impression

Dimensions et dégagement requis

Cette section indique les différentes mesures pour l’installation du moteur d’impression ZE500 dans un applicateur.

Vue avant (orientation pour droitier illustrée)

5 vis de fixation

- 5,5 mm (0,216 pouce)

- Profondeur de pré-perçage 3,9 x 5 mm (0,350 x 0,197 pouce)

- Vis d’assemblage à six pans creux (M5)

265 mm

(10,434 pouces)

17 mm (0,669 pouce)

18°

13,50 mm

P1051584-024 15/5/20

(0,532 pouce)

18,31 mm (0,721 pouce)

8,50 mm (0,335 pouce)

Vue arrière

245 ± 0,1 mm (9,648 pouces)

11,3 mm (0,445 pouce)

5 mm

(0,196 pouce)

117,5 mm (4,626 pouces)

235 mm (9,253 pouces)

5 mm (0,196 pouce)

265 mm (10,434 pouces)

300 mm (11,810 pouces)

222,4 mm (8,755 pouces)

Installation et fonctionnement de l’imprimante

Installation du moteur d’impression

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

422,1 mm (16,62 pouces)

Installation du moteur d’impression

Vue de dessus

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

308,2 mm

(12,13 pouces)

37 mm (1,454 pouce) 403,7 mm (15,89 pouces)

323,2 mm (12,73 pouces)

186,5 mm (7,34 pouces)

379,73 mm (14,95 pouces)

504,7 mm (19,87 pouces)

10 mm (0,394 pouce)

263 mm

(10,356 pouces)

114,3 mm

(4,50 pouces)

15,6 mm

(0,613 pouce)

13,2 mm

(0,52 pouce)

Bord papier et ruban

Premier élément

d’impression

Châssis principal

Vue latérale—Moteur d’impression ZE500-4

Installation du moteur d’impression

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

218 mm

(8,582 pouces)

Largeur max.

(étiquettes et support)

180,3 mm

(7,10 pouces)

Installation du moteur d’impression

Vue latérale—Moteur d’impression ZE500-6

377 mm

(14,86 pouces)

d’impression

15,6 mm

(0,613 pouce)

Premier élément

585,5 mm

(23,049 pouces)

390,9 mm

(15,389 pouces)

13,2 mm

(0,52 pouce)

Bord papier et ruban

10,0 mm (0,394 pouce)

Châssis principal

37 mm (1,454 pouce)

263 mm

(10,356 pouces)

416,7 mm (16,406 pouces)

573,2 mm (24,066 pouces)

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Installation du moteur d’impression

Installation du moteur d’impression dans un applicateur

Cette section contient les instructions de base permettant d’installer le moteur d’impression dans un applicateur.

Attention • Si le moteur d’impression est mal installé, il peut tomber et blesser quelqu’un. Le

boulon de fixation central et les quatre vis de fixation doivent être installés et serrés. Pour connaître l’emplacement du boulon et des vis, voir la Figure 7.

Pour installer le moteur d’impression dans un applicateur, procédez comme suit :

1. Vo i r l a Figure 7. Installez le boulon de fixation central dans le trou correspondant sur

l’applicateur.

2. Placez soigneusement le trou de serrure sur le boulon de fixation central.

Remarque • Le trou de serrure et le boulon de fixation central sont destinés à soutenir le

moteur d’impression et à vous aider à installer et à retirer les quatre vis de fixation.

3. Installez les quatre vis de fixation d’angle pour fixer le moteur sur l’applicateur.

Figure 7 • Vue avant du moteur d’impression dans l’applicateur

15/5/20 P1051584-024

Vis de fixation (quatre au total)

Trou de serrure

Boulon de fixation central (illustré dans le trou sur l’applicateur)

Applicateur

Installation et fonctionnement de l’imprimante

Sélection d’une interface de communication

Vous pouvez connecter votre moteur d’impression à un ordinateur en utilisant une ou plusieurs connexions. Les connexions standard sont présentées dans la Figure 8. Une option de serveur d’impression câblé ou sans fil ZebraNet, ou un port parallèle peut également être disponible sur votre moteur d’impression.

Figure 8 • Interfaces de communication

port parallèle Port USB

port Ethernet câblé

port série

port applicateur

Le Tableau 3 à la page 49 présente des informations de base sur les interfaces de communication permettant de connecter le moteur d’impression à un ordinateur. Vous pouvez envoyer des formats d’étiquette au moteur d’impression via l’une des interface de communication disponibles. Sélectionnez une interface prise en charge à la fois par votre moteur d’impression et votre ordinateur ou votre réseau local.

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Sélection d’une interface de communication

Attention • Avant de connecter les câbles de communication de données, assurez-vous

que le moteur d’impression est hors tension ( données est connecté alors que le moteur d’impression est sous tension ( d’être endommagé.

O). Si un câble de communication de

I), celui-ci risque

Tableau 3 • Interfaces de communication de données

Interface

Standard ou Option

Description

RS-232 série Standard Limitations et conditions requises

• Longueur maximale du câble : 15,24 m (50 pieds)

• Vous devez peut-être modifier les paramètres du moteur

d’impression pour qu’ils correspondent à ceux de l’ordinateur hôte.

• Si vous utilisez un câble de modem standard, vous devez

connecter le moteur d’impression à l’aide d’un adaptateur simulateur de modem.

Connexion et configuration Le débit en bauds, le nombre de bits de données et d’arrêt, la parité, ainsi que le contrôle XON/XOFF ou DTR, doivent correspondre à ceux définis sur l’ordinateur hôte.

USB Standard Limitations et conditions requises

• Longueur maximale du câble : 5 m (16,4 pieds)

• Il n’est pas nécessaire de modifier les paramètres du moteur

d’impression pour qu’ils correspondent à ceux de l’ordinateur hôte.

Connexion et configuration Aucune configuration supplémentaire n’est nécessaire.

Interface de données parallèle 8 bits

Standard Limitations et conditions requises

• Longueur maximale du câble : 3 m (10 pieds)

• Longueur conseillée du câble : 1,83 m (6 pieds)

• Il n’est pas nécessaire de modifier les paramètres du moteur

d’impression pour qu’ils correspondent à ceux de l’ordinateur hôte.

• Un serveur d’impression câblé ou sans fil (s’il est installé)

prend ce port sur le moteur d’impression.

Connexion et configuration Aucune configuration supplémentaire n’est nécessaire.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Sélection d’une interface de communication

Tableau 3 • Interfaces de communication de données (Continued)

Interface

Serveur d’impression Ethernet câblé

Standard ou Option

Description

Option Limitations et conditions requises

• Peut imprimer sur le moteur d’impression à partir de n’importe

quel ordinateur du réseau local.

• Peut communiquer avec le moteur d’impression via les pages

web associées.

• L’imprimante doit être configurée pour utiliser le réseau local.

• Une connexion parallèle ou un serveur d’impression sans fil

(s’il est installé) prend ce port sur le moteur d’impression.

Attention • Veillez à ne pas brancher de câble USB sur un

connecteur du serveur d’impression Ethernet câblé du moteur d’impression car cela pourrait endommager le connecteur Ethernet.

Connexions et configuration Pour obtenir des instructions de configuration, reportez-vous au Guide d’utilisation du serveur

d’impression sans fil ZebraNet et du serveur d’impression sans fil Plus. Vous trouverez une copie de ce manuel à l’adresse :

http://www.zebra.com/manuals.

Remarque • Pour utiliser cette connexion, vous aurez

peut-être besoin de retirer une prise installée en usine conçue pour empêcher le branchement accidentel d’un connecteur USB sur ce port.

Serveur d’impression sans fil

Option Limitations et conditions requises

• Peut imprimer sur le moteur d’impression à partir de n’importe

quel ordinateur du réseau local sans fil (WLAN).

• Peut communiquer avec le moteur d’impression via les pages

web associées.

• Lemoteur d’impression doit être configurée pour utiliser le

réseau local sans fil.

• Une connexion parallèle ou un serveur d’impression câblé (s’il

est installé) prend ce port sur le moteur d’impression.

Configuration Pour obtenir des instructions de configuration, reportez-vous au Guide d’utilisation du serveur d’impression sans fil ZebraNet et du serveur d’impression sans fil Plus. Vous trouverez une copie de ce manuel à l’adresse :

http://www.zebra.com/manuals.

P1051584-024 15/5/20

Câbles de données

Vous devez fournir tous les câbles de données de l’application.

Il n’est pas nécessaire d’utiliser des câbles Ethernet blindés, mais tous les autres câbles de données doivent être entièrement blindés et équipés de connecteurs à coquille métallique ou métallisés. L’utilisation de câbles non blindés risque d’entraîner le dépassement des limites réglementaires régissant l’émission de parasites radioélectriques.

Pour minimiser la présence de parasites radioélectriques dans le câble :

• Les câbles de données doivent être aussi courts que possible.

• Vous ne devez pas regrouper les câbles de données dans le même faisceau que les cordons d’alimentation.

• Vous ne devez pas attacher les câbles de données aux conduits de câbles d’alimentation.

Installation et fonctionnement de l’imprimante

Sélection d’une interface de communication

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Connexion du moteur d’impression à une source d’alimentation

Le cordon d’alimentation doit comporter une fiche femelle tripolaire qui se branche dans le connecteur homologue situé à l’arrière du moteur d’impression. Si le cordon d’alimentation n’est pas fourni avec votre moteur d’impression, reportez-vous à la section Spécifications du

cordon d’alimentation à la page 53.

Attention • Pour garantir la sécurité du personnel et de l’imprimante, utilisez toujours un

câble d’alimentation à trois conducteurs spécifique à la région ou au pays où l’imprimante est utilisée. Ce câble doit utiliser une fiche femelle CEI 320 et une prise de mise à la terre à trois conducteurs conforme aux normes électriques locales.

Pour connecter le moteur d’impression à une source d’alimentation, procédez comme suit

1. Branchez l’extrémité femelle du câble d’alimentation CA sur le connecteur d’alimentation

situé à l’arrière du moteur d’impression.

2. Branchez l’extrémité mâle du câble d’alimentation CA sur une prise secteur appropriée.

CA 115 V

CA 230 V

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Connexion du moteur d’impression à une source d’alimentation

3. Mettez le moteur d’impression sous tension (position I).

Le moteur d’impression démarre et réalise un test automatique.

Spécifications du cordon d’alimentation

Attention • Pour garantir la sécurité du personnel et de l’imprimante, utilisez toujours un

câble d’alimentation à trois connecteurs spécifique à la région ou au pays où l’imprimante est utilisée. Ce câble doit utiliser une fiche femelle CEI 320 et une prise de mise à la terre à trois conducteurs conforme aux normes électriques locales.

Selon les modalités de votre commande, le cordon d’alimentation peut ou non être fourni avec le moteur d’impression. S’il n’est pas fourni, ou si le cordon fourni n’est pas le bon, reportezvous à la Figure 9 et aux instructions qui suivent.

• La longueur totale du cordon doit être inférieure à 3 m (9,8 pieds).

• L’intensité et la tension nominales doivent être d’au moins 10 A et 250 V.

• La mise à la terre doit être connectée pour garantir la sécurité et réduire les interférences électromagnétiques.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Connexion du moteur d’impression à une source d’alimentation

Figure 9 • Spécifications du cordon d’alimentation

Prise d’alimentation pour votre pays : elle doit porter la marque de

certification d’au moins un des organismes internationaux de sécurité accrédités (Figure 10). Câble HAR à trois conducteurs ou autre câble approuvé pour votre

pays. Connecteur CEI 320 : il doit porter la marque de certification d’au

moins un des organismes internationaux de sécurité accrédités (Figure 10). Longueur ≤ 3 m (9,8 pieds). Valeurs minimales 10 A, 250 V.c.a.

Figure 10 • Symboles de certification des organismes internationaux de

sécurité accrédités

P1051584-024 15/5/20

Chargement du ruban et du papier

DISTRIBUTION

DU PAPIER

SUPPORT PAPIER

OUVRIR

CONSOMMABLES

APPUYER

POUR OUVRIR

QUAND OUVERT

SUPPORT PAPIER

QUAND FERMÉ

VUE DÉTAILLÉE

www.zebra.com/ze500-info

Suivez les instructions de cette section pour charger du ruban (si vous en utilisez) et du papier dans le moteur d’impression ZE500™ (Figure 11). Le ruban s’utilise avec les étiquettes à transfert thermique. Pour les étiquettes à impression thermique directe, ne chargez pas de ruban dans le moteur d’impression. Pour déterminer si vous devez utiliser un ruban avec un papier spécifique, consultez la section Conditions d’utilisation d’un ruban à la page 37. Pour commander un ruban ou du papier Zebra certifié, rendez-vous sur la page

http://www.zebra.com/supplies.

Attention • Lorsque vous travaillez à proximité d’une tête d’impression ouverte, retirez les

bagues, montres, colliers, badges d’identification ou autres objets métalliques susceptibles d’entrer en contact avec la tête d’impression. Bien que cela ne soit pas obligatoire, par mesure de précaution, il est conseillé de mettre le moteur d’impression hors tension lorsque vous travaillez à proximité d’une tête d’impression ouverte. Si vous le mettez hors tension, vous perdrez tous les réglages temporaires, tels que les formats d’étiquettes, et vous devrez les recharger avant de reprendre l’impression.

Important • Pour éviter l’usure de la tête d’impression, utilisez un ruban plus large que le

papier. Le ruban doit être encré sur l’extérieur. Pour plus d’informations, reportez-vous à la section Face enduite du ruban à la page 37.

Installation et fonctionnement de l’imprimante

Chargement du ruban et du papier

ÉTIQUETTE

Figure 11 • Aperçu du chargement des consommables

CHARGEMENT DES

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Pour gaucher Pour droitier Pour gaucher Pour droitier

Chargement du ruban et du papier

Pour charger le papier et le ruban, procédez comme suit :

Chargement du ruban

Attention • La tête d’impression peut être très chaude et risque de provoquer des

brûlures graves. Attendez qu’elle refroidisse.

Faites glisser le loquet de blocage de la tête en position d’ouverture.

Positionnez le rouleau de ruban avec l’extrémité libre se déroulant dans le sens indiqué.

3. Placez le rouleau de ruban sur l’axe. Poussez le rouleau aussi loin que possible.

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Chargement du ruban et du papier

4. Placez une bobine de ruban vide sur le mandrin récupérateur de ruban. Poussez la bobine

aussi loin que possible.

Attention • La tête d’impression peut être très chaude et risque de provoquer des

brûlures graves. Attendez qu’elle refroidisse.

Insérez le ruban sous le rouleau du guide ruban inférieur (1), sous la tête d’impression

(2), puis par-dessus le rouleau du guide supérieur (3).

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Pour droitierPour gaucher

Chargement du ruban et du papier

6. Enroulez le ruban autour de la bobine sur le mandrin récupérateur.

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Chargement du ruban et du papier

Chargement du papier

7. Chargez le papier sur le dévidoir de papier de l’applicateur (reportez-vous au guide

d’utilisation de l’applicateur).

8. Appuyez sur le bouton de blocage du rouleau entraîneur. Faites pivoter l’ensemble vers le

haut.

9. Faites glisser complètement le guide de papier vers l’extérieur.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Pour droitier

Pour gaucher

Chargement du ruban et du papier

10. Insérez le papier sous le support de guide supérieur (1), au-dessous de l’ensemble rouleau

entraîneur

11. Un bout de papier de 75 cm environ doit dépasser de la barre de prédécollage. Décollez les

(2) et sous la tête d’impression (3).

étiquettes du support qui dépasse et jetez-les.

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Chargement du ruban et du papier

12. Faites glisser le guide à l’intérieur jusqu’à ce qu’il touche le bord du support.

13. Appuyez sur le rouleau entraîneur jusqu’à ce qu’il se verrouille en position fermée.

14. Faites pivoter le loquet de blocage de la tête en position fermée.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Chargement du ruban et du papier

15. Relevez le verrou du rouleau de prédécollage de façon que ce dernier pivote vers le bas.

16. Insérez le support autour de la barre de prédécollage, sous le contre-rouleau et au travers

de l’ensemble de rouleau de prédécollage.

Important • Si l’applicateur est équipé d’un tube à air, faites passer le support entre ce

tube et la barre de prédécollage. N’insérez pas le support par-dessus ce tube.

P1051584-024 15/5/20

Installation et fonctionnement de l’imprimante

Pour gaucher Pour droitier

Chargement du ruban et du papier

17. Faites pivoter l’ensemble de rouleau de prédécollage vers le haut jusqu’à ce qu’il se

verrouille en position fermée.

18. Insérez le support autour du mandrin récupérateur de l’applicateur (reportez-vous à la

documentation de l’applicateur pour plus d’informations).

19. Refermez le panneau d’accès aux supports.

20. Si vous le souhaitez, effectuez le Test automatique CANCEL (Annuler) à la page 139 pour

vérifier que votre imprimante peut réaliser une impression.

15/5/20 P1051584-024

Installation et fonctionnement de l’imprimante

Remarques • _______________________________________________________________

__________________________________________________________________________

Chargement du ruban et du papier

P1051584-024 15/5/20

Configuration et réglage

de l’imprimante

Cette section explique comment configurer et régler le moteur d’impression.

Sommaire

Modification des paramètres de l’imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Paramètres d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Outils de maintenance et de diagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Paramètres réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Paramètres de langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Paramètres des cellules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Paramètres de port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Calibrage des capteurs de ruban et des capteurs de papier . . . . . . . . . . . . . . . . . . . . . 101

Retrait d’un ruban usagé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Réglage des cellules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Positionnement des leviers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Réglage de la pression de la tête d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Cette section présente les paramètres de l’imprimante que vous pouvez modifier et indique les outils pour ce faire. Ces outils sont les suivants :

• Commandes ZPL et SGD (Set/Get/Do) (voir le Guide de programmation Zebra

plus d’informations)

• Écran du panneau de commande de l’imprimante (voir la section Écran du panneau de

commande à la page 13 pour plus d’informations.)

• Pages Web de l’imprimante lorsque celle-ci dispose d’une connexion active au serveur

d’impression câblé ou sans fil (voir le Guide d’utilisation du serveur d’impression câblé et sans fil ZebraNet pour plus d’informations.)

Ces documents sont disponibles à l’adresse http://www.zebra.com/manuals et sur le CD fourni avec le moteur d’impression.

Cette section contient les sous-sections suivantes :

• Paramètres d’impression à la page 67

• Outils de maintenance et de diagnostic à lapage78

pour

• Paramètres réseau à la page 88

• Paramètres de langue à la page 93

• Paramètres de port à la page 97

Pour plus d’informations sur les paramètres RFID, reportez-vous au manuel RFID Programming Guide 2 (guide de programmation RFID 2).

Remarque • La dernière version de ces manuels est disponible sur le site

http://www.zebra.com/manuals.

P1051584-024 15/5/20

Paramètres d’impression

Tableau 4 • Paramètres d’impression

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Print Darkness (Contraste d’impression)

Print Speed (Vitesse d’impression)

Slew Speed (Vitesse de saut)

Si vous le souhaitez, procédez au Test automatique FEED (Avance) à lapage141 pour déterminer le réglage du contraste le plus adapté.

Valeurs acceptées :

Commande(s) ZPL

0.0 – 30.0 ^MD, ~SD

connexe(s) :

Commande SGD utilisée :

Option de menu du

print.tone

DARKNESS (Contraste) à la page 17

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > General Setup (Configuration générale) > Darkness (Contraste)

Définissez la vitesse d’impression d’une étiquette (exprimée en pouces par seconde). Généralement, plus la vitesse est faible, meilleure est la qualité d’impression.

Valeurs acceptées :

Commande(s) ZPL

• ZE500-4 203 ppp : 51–305 mm/s

• ZE500-4 300 ppp : 51–305 mm/s

• ZE500-6 203 ppp : 51–305 mm/s

• ZE500-6 300 ppp : 51–254 mm/s

^PR

connexe(s) :

Commande SGD utilisée :

Option de menu du

media.speed

PRINT SPEED (Vitesse d’impression) à la page 17

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > General Setup (Configuration générale) > Print Speed (Vitesse d’impression)

Valeurs acceptées :

Commande(s) ZPL

• ZE500-4 203 ppp : 51–305 mm/s

• ZE500-4 300 ppp : 51–305 mm/s

• ZE500-6 203 ppp : 51–305 mm/s

• ZE500-6 300 ppp : 51–254 mm/s

^PR

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

SLEW SPEED à la page 17

panneau de commande :

Page Web de l’imprimante :

Aucune

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Orientation du papier

Emplacement de la ligne de déchirement défini en usine (position 000)

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Backfeed Speed (Vitesse de recul)

Tear-Off Position (Position de déchirement)

Valeurs acceptées :

Commande(s) ZPL

• ZE500-4 203 ppp : 51–305 mm/s

• ZE500-4 300 ppp : 51–305 mm/s

• ZE500-6 203 ppp : 51–305 mm/s

• ZE500-6 300 ppp : 51–254 mm/s

^PR

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

BACKFEED SPEED à la page 17

panneau de commande :

Page Web de l’imprimante :

Aucune

Si nécessaire, modifiez la position du papier sur la barre de déchirement après l’impression.

• Un nombre élevé déplace le papier vers l’extérieur (la ligne de déchirement se rapproche

du bord d’attaque de l’étiquette suivante).

• Un nombre faible déplace le papier vers l’intérieur (la ligne de déchirement se rapproche

du bord de l’étiquette imprimée).

Valeurs acceptées :

Commande(s) ZPL

-120 à 120 ~TA

connexe(s) :

Commande SGD utilisée :

Option de menu du

P1051584-024 15/5/20

panneau de commande :

Page Web de l’imprimante :

Aucune

TEAR OFF (Déchirement) à la page 18

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > General Setup (Configuration générale) > Tear Off (Déchirement)

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Print Mode (Mode d’impression)

Sélectionnez un mode d’impression compatible avec les options de votre moteur d’impression.

Valeurs acceptées :

• APPLICATOR (APPLICATEUR) : le moteur

d’impression imprime une étiquette lorsqu’il reçoit un signal en provenance de l’applicateur.

• TEAR-OFF (DÉCHIREMENT) : le moteur

d’impression imprime les formats d’étiquettes tels qu’il les reçoit. L’opérateur du moteur d’impression peut déchirer les étiquettes imprimées à tout moment après leur impression.

• STREAM (FLUX) : le moteur d’impression imprime

un lot d’étiquettes avec un recul qui se produit uniquement au début et à la fin du lot au lieu de se produire entre chaque étiquette. Ce paramètre augmente le débit d’étiquettes en mode d’impression par lot.

• REWIND (RÉENROULEUR) : le moteur

d’impression imprime les étiquettes sans marquer de pause. Le papier est enroulé sur une bobine après l’impression.

• RFID : le moteur d’impression n’effectue pas de recul

entre les étiquettes. Lorsque la dernière étiquette est imprimée, le moteur d’impression attend un autre format d’étiquette pendant une seconde avant de charger la dernière étiquette imprimée dans la position de déchirement. Ce mode permet d’améliorer le délai d’exécution lors de l’impression de plusieurs étiquettes RFID en mode déchirement.

Commande(s) ZPL

^MM

connexe(s) :

Commande SGD utilisée :

Option de menu du

media.printmode

PRINT MODE (Mode d’impression) à la page 18

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > General Setup (Configuration papier) > Print Mode (Mode d’impression)

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Applicator Port (Port de l’applicateur)

Start print Signal (Signal de démarrage de l’impression)

Sélectionnez l’action appropriée pour le port de l’applicateur, conformément aux indications du fabricant.

Valeurs acceptées :

• OFF (INACTIF) : le port applicateur est désactivé.

• MODE 1 : active le signal ~END_PRINT (état bas)

lorsque le moteur d’impression déplace l’étiquette vers l’avant.

• MODE 2 : active le signal ~END_PRINT (état haut)

lorsque le moteur d’impression déplace l’étiquette vers l’avant.

• MODE 3 : active le signal ~END_PRINT (état bas)

pendant 20 millisecondes une fois l’étiquette terminée et positionnée. Désactivé en mode d’impression continue.

• MODE 4 : active le signal ~END_PRINT (état haut)

pendant 20 millisecondes une fois l’étiquette terminée et positionnée. Désactivé en mode d’impression continue.

Commande(s) ZPL

^JJ

connexe(s) :

Commande SGD utilisée :

Option de menu du

device.applicator.end_print

APPLICATOR PORT à la page 18

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Applicator (Applicateur)

Important • Le signal de démarrage d’impression est déterminé par le fabricant de

l’applicateur. Le moteur d’impression doit utiliser le paramètre approprié pour qu’il fonctionne correctement.

Valeurs acceptées :

• PULSE MODE (MODE IMPULSION) : l’impression

des étiquettes démarre lorsque le signal passe de HIGH (HAUT) à LOW (BAS) ou de LOW (BAS) à HIGH (HAUT), comme indiqué par la commande SGD device.applicator.start_print.

• LEVEL MODE (MODE NIVEAU) : les étiquettes

sont imprimées tant que le signal est LOW (BAS).

Commande(s) ZPL

^JJ

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

START PRINT SIG à la page 18

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Start Print Sig (Signal de démarrage d’impression)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Media Type (Type de papier)

Print Method (Type d’impression)

Sélectionnez le type de papier que vous utilisez.

• Si vous sélectionnez CONTINUOUS (Continu), vous devez inclure une instruction de

longueur d’étiquette dans votre format d’étiquette (^LL si vous utilisez ZPL).

• Si vous sélectionnez NON-CONTINUOUS (NON CONTINU) ou MARK (MARQUE)

pour divers papiers non continus, le moteur d’impression fait avancer le papier afin de calculer la longueur d’étiquette.

Pour plus d’informations, reportez-vous à la section Types de papier à lapage35.

Valeurs acceptées :

Commande(s) ZPL

• CONTINUOUS (Continu)

• NON-CONTINU

^MN

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

MEDIA TYPE (Type de papier) à la page 18

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Media Setup (Configuration papier) > Media Type (Type de papier)

Indiquez si vous utilisez du ruban. Contrairement aux papiers à transfert thermique qui exigent l’utilisation d’un ruban, les papiers thermiques directs n’en nécessitent pas.

Pour déterminer si vous devez utiliser du ruban, reportez-vous à la section Conditions

d’utilisation d’un ruban à la page 37.

Valeurs acceptées :

Commande(s) ZPL

• THERMAL TRANS (Transfert thermique)

• DIRECT THERMAL (Thermique direct)

^MT

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

PRINT METHOD (Type d’impression) à la page 19

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Media Setup (Configuration papier) > Print Method (Type d’impression)

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Print Width (Largeur d’impression)

Indiquez la largeur des étiquettes utilisées.

Remarque • Si vous choisissez une largeur trop petite, certaines parties d’un format

d’étiquette risquent de ne pas être imprimées sur le papier. Si vous choisissez une largeur trop élevée, vous allez encombrer inutilement la mémoire de formatage, et l’impression risque d’être effectuée sur le contre-rouleau, et non sur l’étiquette. Ce paramètre peut affecter la position horizontale du format d’étiquette si l’image a été inversée au moyen de la commande ^POI ZPL II.

Valeurs acceptées :

Minimum : 2 points Maximum :

• ZE500-4 203 ppp : 832 points

• ZE500-4 300 ppp : 1 228 points

• ZE500-6 203 ppp : 1 344 points

• ZE500-6 300 ppp : 1 984 points

Commande(s) ZPL

^PW

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

PRINT WIDTH (Largeur d’impression) à la page 19

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Media Setup (Configuration papier) > Print Width (Largeur d’impression)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Longueur d’étiquette (espace inter-étiquette compris)

Espace inter-étiquette

Définissez la longueur d’étiquette maximale sur cette valeur (approximativement).

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Maximum Label Length (Longueur d’étiquette maximale)

Par exemple, si l’étiquette a une longueur de 126 mm (6 pouces), espace inter-étiquette inclus, réglez le paramètre sur 178 mm (7 pouces) minimum.

Valeurs acceptées :

Commande(s) ZPL

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

15/5/20 P1051584-024

connexe(s) :

De 0 à la longueur d’étiquette maximale prise en charge par l’imprimante

^ML

Aucune

MAXIMUM LENGTH à la page 19

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Media Setup (Configuration papier) > Maximum Length (Longueur maximale)

Configuration et réglage de l’imprimante

Tableau 5 • Réglages de la tension du ruban

Largeur du

ruban

Longueur du ruban

300 mètres 450 mètres 600 mètres

76 à 127 mm (3 à 5 pouces)

LOW (FAIBLE) LOW (FAIBLE) LOW (FAIBLE)

102 à 152 mm (4 à 6 pouces)

LOW (FAIBLE) LOW (FAIBLE) ou

MEDIUM

(MOYENNE)

LOW (FAIBLE) ou

MEDIUM

(MOYENNE)

127 à 178 mm (5 à 7 pouces)

LOW (FAIBLE) ou

MEDIUM

(MOYENNE)

MEDIUM

(MOYENNE) ou

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Ribbon Ten si on (Tension du ruban)

Sélectionnez le paramètre de tension de ruban adapté au type de papier d’impression. HIGH (HAUTE) peut être utilisé pour la plupart des papiers. Le paramétrage correct dépend de la largeur et de la longueur du ruban (Ta bleau 5). Si nécessaire, indiquez une valeur inférieure pour un papier étroit ou un papier brillant.

Valeurs acceptées :

Commande(s) ZPL

• HIGH (ÉLEVÉE)

• MEDIUM (MOYENNE)

• LOW (FAIBLE)

^JW

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

RIBBON TENSION (Tension ruban) à la page 27

panneau de commande :

Aucune

• AFTER (APRÈS) (le recul a lieu immédiatement

Backfeed Sequence (Séquence de recul)

Page Web de l’imprimante :

Ce paramètre définit le moment où le recul a lieu après le retrait d’une étiquette dans certains modes d’impression. Il est sans effet en mode réenrouleur. Ce paramètre est remplacé par

~JS lorsqu’il est reçu dans le cadre d’un format d’étiquette.

Valeurs acceptées :

après l’impression de la dernière étiquette)

• OFF (DÉSACTIVÉ) (pas de recul)

• BEFORE (AVANT) (le recul a lieu avant le

mouvement vers l’avant de la première étiquette)

• DEFAULT (VALEUR PAR DÉFAUT)

Commande(s) ZPL

~JS

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

BACKFEED (Recul) à la page 27

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Backfeed (Recul)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Label Top Position (Bord haut de l’étiquette)

Label Left Position (Bord gauche de l’étiquette)

Compteur de test de la tête

Valeurs acceptées :

Commande(s) ZPL

-120 à 120 ^LT

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

LABEL TOP (Bord haut de l’étiquette) à la page 28

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > General Setup (Configuration générale) > Label Top (Haut de l’étiquette)

Valeurs acceptées :

Commande(s) ZPL

-9999 à 9999 ^LS

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

LEFT POSITION (Marge gauche) à la page 28

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Left Position (Marge gauche)

Valeurs acceptées :

Commande(s) ZPL

0000 (désactive le test) à 9999 ^JT

connexe(s) :

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

Aucune

HEAD TEST COUNT (Compteur de test de la tête) à la

page 28

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Head Test Count (Compteur de test de la tête)

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

ERROR ON PAUSE (Erreur lors pause)

Ribbon Low Mode (Mode fin de ruban)

Ribbon Low Output (Fin du ruban)

Lorsque cette option est activée et que le moteur d’impression est mis en pause, le moteur d’impression définit l’état d’erreur de l’applicateur.

Valeurs acceptées :

Commande(s) ZPL

• ENABLED (ACTIVÉ)

• DISABLED (DÉSACTIVÉ)

^JJ

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

ERROR ON PAUSE (Err lors pause) à la page 28

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et modifier

les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Error on Pause (Erreur lors de la pause)

La fonction Ribbon Low (Fin de ruban) détermine si le moteur d’impression doit générer un avertissement lorsqu’il reste peu de ruban sur le rouleau.

Lorsque la fonction Ribbon Low (Fin de ruban) est désactivée, le signal de sortie (broche 9) ne fonctionne pas, l’avertissement

LOW RIBBON (Fin de ruban) ne s’affiche pas et

le moteur d’impression continue d’imprimer jusqu’à ce que le ruban soit épuisé. Lorsque cette fonction est activée, le signal de sortie (broche 9) du port de l’applicateur

fonctionne. Lorsque la quantité de ruban restant sur l’axe est faible, le signal de sortie est activé pour émettre un avertissement

RIBBON LOW (Fin de ruban). Définissez le

signal de sortie sur HIGH (HAUT) ou LOW (BAS).

Valeurs acceptées :

Commande(s) ZPL

• ENABLED (ACTIVÉ)

• DISABLED (DÉSACTIVÉ)

^JJ

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

RIBBON LOW MODE (mode fin de ruban) à la page 28

panneau de commande :

Page Web de l’imprimante :

Aucune

Lorsque la fonction Ribbon Low (Fin de ruban) est activée, ce paramètre détermine si le signal de sortie de la broche 9 est à l’état haut ou bas.

Valeurs acceptées :

Commande(s) ZPL

• ACTIVE HIGH (HAUT ACTIF)

• ACTIVE LOW (BAS ACTIF)

Aucune

connexe(s) :

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

device.applicator.ribbon_low

RIBBON LOW OUTPUT (sortie fin de ruban) à la

page 29

Aucune

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 4 • Paramètres d’impression (Continued)

Reprint Mode (Mode réimpression)

Lorsque le mode réimpression est activé, vous pouvez réimprimer la dernière étiquette imprimée en maintenant enfoncées les touches PAUSE + CANCEL (ANNULER) sur le panneau de commande de l’imprimante.

Valeurs acceptées :

Commande(s) ZPL

• ON (Activé)

• OFF (Désactivé)

^JZ

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

REPRINT MODE (Mode réimpr.) à la page 29

panneau de commande :

Page Web de l’imprimante : S/O

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Outils de maintenance et de diagnostic

Tableau 6 • Outils de maintenance et de diagnostic

Alerte rapide papier et ruban

Alerte rapide pour maintenance

Intervalle de nettoyage de la tête d’impression

Lorsque cette fonctionnalité est activée, le moteur d’impression génère des avertissements lorsque la quantité de papier ou de ruban est faible.

Valeurs acceptées :

MEDIA DISABLED (PAPIER DÉSATIV), MEDIA ENABLED (PAPIER ACTIVÉ)

Commande(s) ZPL

^JH

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

EARLY WARNING MEDIA à la page 19

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > General Setup (Configuration papier) > Early Warning (Media) (Alerte rapide (Papier))

Lorsque cette fonction est activée, le moteur d’impression affiche des avertissements lorsque la tête d’impression doit être nettoyée.

Valeurs acceptées :

MAINT. OFF (MAINT. DÉS.), MAINT. ON (MAINT. ACT.)

Commande(s) ZPL

^JH

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

alerte rapide pour maintenance à la page 21

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > General Setup (Configuration papier) > Early Warning (Maintenance) (Alerte rapide (Maintenance))

Lorsque la fonction d’alerte rapide pour maintenance est activée, définissez la valeur sur la longueur du rouleau de papier ou de ruban que vous utilisez.

Lorsque la longueur définie est atteinte, le message

(ATTENTION NETTOYER TÊTE)

s’affiche sur l’écran LCD. Si la fonction d’alerte est

WARNING CLEAN PRINTHEAD

activée, le moteur d’impression génère une alerte.

Valeurs acceptées :

0 m/0 pied à 450 m/1 476 pieds par incréments de 50 m

Commande(s) ZPL

^JH

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

HEAD CLEANING (Nettoyage tête) à la page 21

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > General Setup (Configuration générale) > Head Cleaning (Nettoyage tête)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 6 • Outils de maintenance et de diagnostic (Continued)

Durée de vie attendue de la tête d’impression

Compteur non réinitialisé

Compteurs contrôlés par l’utilisateur

Lorsque l’alerte rapide pour maintenance est activée, définissez cette valeur sur le nombre de pouces que la tête d’impression est supposée imprimer.

Lorsque la longueur définie est atteinte, le message

(ATTENTION REMPLACER TÊTE)

s’affiche sur l’écran LCD. Si la fonction d’alerte

WARNING REPLACE HEAD

est activée, le moteur d’impression génère une alerte.

Valeurs acceptées :

0 m/0 pied à 450 m/1 476 pieds par incréments de 50 m

Commande(s) ZPL

^JH

connexe(s) :

Commande SGD utilisée :

Option de menu du

Aucune

HEAD LIFE (Durée de vie tête) à la page 21

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > General Setup (Configuration générale) > Head Life (Durée de vie tête)

Le compteur non réinitialisé indique la longueur totale de papier imprimée par l’imprimante. Vous pouvez utiliser les commandes du microprogramme pour modifier l’unité de mesure de ce compteur.

Commande(s) ZPL

^MA (pour modifier l’unité de mesure)

connexe(s) :

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

Aucune

NONRESET CNTR (Compteur non réinitialisé) à la

page 22

Aucune

Deux compteurs contrôlés par l’utilisateur indiquent la longueur totale de papier que l’imprimante a imprimé depuis leur dernière remise à zéro. Vous pouvez utiliser les commandes du microprogramme pour modifier l’unité de mesure de ces compteurs et les réinitialiser.

Commande(s) ZPL

connexe(s) :

Commande SGD utilisée :

^MA (pour modifier l’unité de mesure) ~RO (pour réinitialiser les compteurs) odometer.media_marker_count1 odometer.media_marker_count2

Option de menu du

panneau de commande :

RESET CNTR1 (Réinitialiser compteur 1) à la

page 22

RESET CNTR2 (Réinitialisation compteur 2) à la

page 22

Page Web de l’imprimante :

Aucune

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 6 • Outils de maintenance et de diagnostic (Continued)

Impression des valeurs relevées sur les compteurs

Imprimer les informations

Imprime une étiquette contenant les valeurs relevées pour les compteurs suivants :

• Compteur non réinitialisé

• Compteurs contrôlés par l’utilisateur

• Compteurs d’alerte rapide pour maintenance, qui indiquent le dernier nettoyage

et la durée de vie de la tête d’impression (si cette fonction est désactivée, le relevé de ces compteurs n’est pas imprimé)

Commande(s) ZPL

~HQ

connexe(s) :

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

Aucune

PRINT METERS (Impression valeurs lues) à la page 22

Aucune

Imprimez les informations souhaitées sur une ou plusieurs étiquettes.

• FONTS (Polices) : imprime les polices disponibles dans le moteur d’impression, y

compris les polices standard du moteur d’impression, ainsi que toutes les polices optionnelles. Les polices peuvent être stockées dans la mémoire RAM ou flash.

• BAR CODES (Codes à barres) : imprime les codes à barres disponibles dans le

moteur d’impression. Les codes à barres peuvent être stockés dans la mémoire RAM ou Flash.

• IMAGES (Images) : imprime une étiquette répertoriant les images disponibles qui

sont stockées sur le moteur d’impression, dans la mémoire RAM ou Flash, ou sur une carte mémoire optionnelle.

• FORMATS (Formats) : imprime les formats disponibles stockés sur l’imprimante,

dans la mémoire RAM ou Flash, ou sur une carte mémoire optionnelle.

• SETTINGS (Paramètres) : imprime l’étiquette de configuration de l’imprimante.

• NETWORK (Réseau) : imprime les paramètres de tout serveur d’impression

installé.

• ALL (Tout) : imprime les six étiquettes ci-dessus.

Commande(s) ZPL

connexe(s) :

Configuration de l’imprimante : ~WC Réseau : ~ WL Autres : ^WD

Commande SGD utilisée : Aucune

Option de menu du

panneau de commande :

LIST FONTS (Liste des polices) à la page 22 LIST BAR CODES (Liste des codes à barres) à la

page 23 LIST IMAGES (Liste des images) à la page 23 LIST FORMATS (Liste des formats) à la page 23 LIST SETUP (liste de configuration) à la page 23 LIST NETWORK (Liste réseau) à la page 23 LIST ALL (Liste tout) à la page 23

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > Print Listings on Label (Impression des listes sur étiquette)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 6 • Outils de maintenance et de diagnostic (Continued)

Impression d’un profil de cellule

Initialisation de la mémoire flash

Indique les paramètres de la cellule par rapport aux valeurs lues réelles. Pour interpréter les résultats du profil de cellule, reportez-vous à la section Profil de

cellule à la page 146.

Commande(s) ZPL

~ JG

connexe(s) :

Commande SGD utilisée : Aucune

Option de menu du

SENSOR PROFILE (profil cellule) à la page 24

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > Print Listings on Label (Impression des listes sur étiquette)

Cette option efface toutes les informations stockées en mémoire Flash.

Attention • Cette option vide entièrement la mémoire flash.

Commande(s) ZPL

^JB

connexe(s) :

Commande SGD utilisée : Aucune

Option de menu du

INIT FLASH MEM. (Init mém flash) à la page 24

panneau de commande :

Page Web de l’imprimante :

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > Advanced Setup (Configuration avancée) > Format Memory (Formater mémoire)

15/5/20 P1051584-024

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 6 • Outils de maintenance et de diagnostic (Continued)

Power-Up Action (Action à la mise sous tension)

Définition de l’action effectuée à la mise sous tension

Définissez l’action que l’imprimante doit effectuer lors de sa mise sous tension.

• CALIBRATE (Calibrer) règle les niveaux et les seuils des cellules, détermine la

longueur d’étiquette et fait avancer le papier jusqu’à la bande suivante.

• FEED (Avance) fait avancer l’étiquette jusqu’au premier point de repérage.

• LENGTH (Longueur) détermine la longueur d’étiquette en fonction des valeurs de

cellule actuelles et fait avancer le papier jusqu’à la bande suivante.

• NO MOTION (Aucun mouvement) indique que le papier ne doit pas être déplacé.

Vous devez positionner la bande correctement à la main ou appuyer sur le bouton d’avance pour passer à la bande suivante.

• SHORT CAL (Calib. court) définit les seuils du papier et des bandes sans régler le

gain des cellules, détermine la longueur d’étiquette et fait avancer le papier jusqu’à la bande suivante.

Valeurs acceptées :

Commande(s) ZPL

• CALIBRATE (Calibrer)

• FEED (Avance)

• LENGTH (Longueur)

• NO MOTION (Aucun mouvement)

• SHORT CAL (Calib. court)

^MF

connexe(s) :

Commande SGD utilisée :

Option de menu du

panneau de commande :

Page Web de l’imprimante :

Aucune

MEDIA POWER UP (Mise sous tension) à la

page 27

View and Modify Printer Settings (Afficher et

modifier les paramètres de l’imprimante) > Calibration (Calibrage)

P1051584-024 15/5/20

Configuration et réglage de l’imprimante

Modification des paramètres de l’imprimante

Tableau 6 • Outils de maintenance et de diagnostic (Continued)

Head-Close Action (Action à la fermeture de la tête)
