Introdução

Esta seção apresenta uma visão geral abrangente da impressora e de seus componentes.

Sumário

Orientação da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Componentes da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Visor do painel de controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Navegando no visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Mudando parâmetros protegidos por senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Valor da senha padrão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Desabilitar a funcionalidade de proteção por senha . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Parâmetros de operação no painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Tipos de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Visão geral sobre a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Quando usar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Lado revestido da fita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

15/5/20 P1051584-094

Introdução

2 3

Orientação da impressora

As impressoras ZE500 estão disponíveis em uma configuração à direita (o mecanismo de impressão está à direita) e em uma configuração à esquerda (o mecanismo de impressão está à esquerda).

Figura 1 • Impressora à esquerda (LE)

Figura 2 • Impressora à direita (LD)

porta de papel

painel de controle

interruptor

P1051584-094 15/5/20

Componentes da impressora

910 7

A Figura 3 mostra os componentes dentro do compartimento de papel em uma impressora à direita. Uma unidade à esquerda contém uma imagem espelhada desses componentes. Conheça esses componentes antes de continuar com o procedimento de configuração da impressora.

Figura 3 • Componentes da Impressora (modelo LD mostrado)

Introdução

Componentes da impressora

a222

bobina de recolhimento de fita

bobina de suprimento de fita

trava de liberação de cabeçote

montagem do cabeçote de impressão

conjunto de rolo de remoção (oculto

quando fechado) trava do rolo de remoção

guia de papel

rolo de impressão

(mostrada aberta) barra de remoção

rolo de impressão

15/5/20 P1051584-094

pino de guia inferior

pino de guia superior

Introdução

POWER PAUSE STATUS DATA

2 3 4 5

10 11 12 13 14

6 7

Painel de controle

Todos os controles e indicadores para a impressora estão localizados no painel de controle (Figura 4). O interruptor está localizado no alto do painel de controle.

Figura 4 • Painel de controle

O visor mostra o status operacional da impressora e permite que o usuário navegue pelo menu do

sistema.

Luz de

Acesa quando a impressora está ligada.

ALIMENTAÇÃO

3 4

Luz de PAUSA Acesa quando a impressora está em pausa. Luz de STATUS Desligado Operação normal — nenhum erro da impressora .

Ligado Há um erro na impressora. Examine o visor para obter

mais informações.

Luz de DADOS (DATA)

Desligado Operação normal. Nenhum dado está sendo recebido ou

processado.

Ligado A impressora está processando dados ou está

imprimindo. Nenhum dado está sendo recebido.

Piscando A impressora está recebendo dados do computador

hospedeiro ou está enviando informações de status a ele.

O botão PAUSE (PAUSA) inicia ou para a operação da impressora quando pressionado.

O b o t ã o F E E D ( AVA N Ç A R ) força a impressora a consumir uma etiqueta em branco cada vez que o

botão é pressionado. O botão CANCEL (CANCELAR) cancela um trabalho de impressão quanto a impressora está em

pausa. O botão CALIBRATE (CALIBRAR) calibra a impressora para o tamanho do papel e os valores do

sensor. A SETA ESQUERDA navega para o parâmetro anterior nos menus.

O botão MAIS (+) muda os valores do parâmetro. Usos comuns são para aumentar um valor, rolar por

opções, ou mudar valores ao entrar a senha da impressora. O botão MENOS (-) muda os valores do parâmetro. Usos comuns são para diminuir um valor, rolar

por opções, ou mudar a posição do cursos ao entrar a senha da impressora. O botão SETUP/EXIT (Configurar/Sair) entra e sai do modo de configuração.

A SETA DA DIREITA navega para o próximo parâmetro nos menus.

P1051584-094 15/5/20

Visor do painel de controle

POW ER PAUSE STATUS DA A

POW ER PAUSE STATUS DA TA

O painel de controle contém um visor onde você pode verificar o status da impressora ou mudar os seus parâmetros operacionais. Nesta seção, você vai aprender como navegar através do sistema de menu e mudar valores para seus itens.

Após a impressora completar a sequência de ligação, ela fica com o Visor Idle (Ociosa, Figura 5).

1 2

Figura 5 • Visor Idle (Ociosa)

Status atual da impressora Informações definidas através de Visor

idle (Ociosa) napágina83

Introdução

Visor do painel de controle

Navegando no visor

Tabela 1 mostra as opções disponíveis para navegar através dos parâmetros no visor.

Tabela 1 • Navegação

Como entrar no modo Configuração

Com o visor em Idle (ociosa-Figura 5), pressione SETUP (CONFIGURAR) para entrar no Modo de Configuração. A impressora mostra o primeiro parâmetro.

Navegar através dos Parâmetros

Para navegar através dos parâmetros pressione SETA

POW ER PAUSE STATUS DA TA

ESQUERDA ou SETA DIREITA.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Executar uma ação

Mudar os valores dos parâmetros

Tabela 1 • Navegação (Continuação)

+indica que uma ação pode ser realizada.

Pressione MAIS (+) para executar uma ação

POW ER PAUSE STATUS DA TA

especificada.

- e + indicam que um valor pode ser mudado.

POW ER PAUSE STATUS DA TA

Pressione MAIS (+) ou MENOS (-) para rolar até os valores aceitáveis.

P1051584-094 15/5/20

Introdução

POW ER PAUSE STATUS DA TA

PERMANENTE

Armazena valores na impressora mesmo quando o equipamento está desligado.

TEMPORÁRIA

Salva as alterações até o equipamento ser desligado.

CANCELAR

Esta opção cancela todas a mudanças feitas desde sua entrada no modo de Configuração, exceto para mudanças feitas para DARKNESS (intensidade), TEAR OFF (destaque), COMMUNICATION (comunicação) e LANGUAGE (idioma)

CARREGAR PADRÕES

Use esta opção para restaurar todas as configurações, a não ser as configurações de rede, para os padrões de fábrica. Tenha cuidado ao carregar os padrões porque todas as configurações alteradas manualmente devem ser recarregadas.

CARREGAR SALVO

Carrega os valores da última gravação permanente.

REDE PADRÃO

Use esta opção para restaurar todas as configurações do servidor de impressão e rede para os padrões de fábrica. Tenha cuidado ao carregar os padrões porque todas as configurações alteradas manualmente devem ser recarregadas.

Visor do painel de controle

Tabela 1 • Navegação (Continuação)

Sair do Modo de Configuração

1. No Modo de Configuração, pressione SETUP (CONFIGURAR) para sair dos parâmetros operacionais.

O visor mostrar

2. Para retornar aos parâmetros, pressione a SETA PARA ESQUERDA.

SAVE CHANGES (SALVAR MUDANÇAS).

OU Pressione MAIS (+) ou MENOS (-) para rolar até as opções de saída.

3. Pressione SETA DIREITA para selecionar a opção mostrada e sair do Modo de Configuração.

Quando a sequência de configuração e calibragem terminarem, a impressora retorna para o modo Idle (ociosa).

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Mudando parâmetros protegidos por senha

Determinados parâmetros, inclusive os de comunicação, são protegidos por senha por padrão da fábrica.

Atenção • Não altere os parâmetros protegidos por senha, a não ser que você

compreenda completamente as funções desses parâmetros. Se os parâmetros forem configurados incorretamente, a impressora pode funcionar de modo imprevisível.

Ao tenta alterar um parâmetro protegido por senha pela primeira vez, a impressora exibe a mensagem quatro dígitos numéricos. Após digitar a senha corretamente, não é necessário digitá-la novamente, a não ser que você saia do modo Configuração pressionando SETUP/EXIT (CONFIGURAR/SAIR) ou desligando (

DIGITE SENHA. Antes que você possa mudar o parâmetro, insira a senha de

O) a impressora.

Para inserir uma senha para um parâmetro protegido por senha, complete estas etapas:

1. No prompt de senha, use MENOS (-) para mudar a posição selecionada do dígito.

2. Quando você tiver selecionado o dígito que você deseja alterar, use MAIS (+) para

aumentar o valor do dígito selecionado. Repita essas duas etapas para cada dígito da senha.

3. Após inserir a senha, pressione SELECT (SELECIONAR).

O parâmetro selecionado para alteração é exibido. Se a senha foi digitada corretamente, é possível alterar o valor.

Valor da senha padrão

O valor da senha padrão é 1234. A senha pode ser trocada usando o comando ^KP (Define Password) da Linguagem de Programação Zebra (ZPL) ou usando a página web da impressora(servidor de impressão ZebraNet com ou sem fio necessário).

Desabilitar a funcionalidade de proteção por senha

É possível desativar o recurso de proteção por senha, para que não seja mais solicitada uma senha, configurando a senha como 0000 por meio do comando ZPL recurso de proteção por senha, envie o comando ZPL de 1 a 9999.

^KPx, onde x pode ser qualquer número

^KP. Para reativar o

P1051584-094 15/5/20

Parâmetros de operação no painel de controle

Os itens deste menu são exibidos na ordem que aparecem quando a S ETA DIREI TA é pressionada. Para obter mais informações sobre estas configurações, consulte Configurações

de impressão na página 67.

Para obter informações sobre RFID, consulte o RFID Programming Guide 2 (Guia de programação de RFID 2). Você pode baixar a última versão em

http://www.zebra.com/manuals.

Ajustar a intensidade de impressão

Defina a intensidade com a configuração mais baixa, o que proporciona uma boa qualidade de impressão. Se a configuração da intensidade for muito alta, a impressão da imagem da etiqueta pode ficar comprometida, os códigos de barra podem não ser digitalizados corretamente, a fita pode queimar ou o cabeçote de impressão se desgastar prematuramente.

Consulte Intensidade da impressão na página 67 para obter mais informações.

Introdução

Visor do painel de controle

Selecionar a velocidade de impressão

Selecione a velocidade de impressão de uma etiqueta (dada em polegadas por segundo). Velocidades de impressão mais lentas normalmente produzem uma qualidade de impressão melhor.

Consulte Velocidade de Impressão na página 67 para obter mais informações.

Configurar a velocidade de série

A velocidade de série é a velocidade na qual a impressora ignora áreas em formato de etiqueta que estão em branco em toda a extensão de uma imagem. Uma velocidade de série maior pode reduzir o tempo de impressão. A impressora seleciona automaticamente quando usar esta velocidade mais alta.

Consulte Velocidade de série na página 67 para obter mais informações.

Configurar a velocidade de retorno

Retorno está relacionado com o movimento de retorno do papel da posição de corte ou de destaque para a posição de impressão. Este movimento ocorre de modo a que a borda de cada etiqueta possa ser usada para impressão. Reduzir a velocidade de retorno pode mitigar alguns problemas. Em geral, reduzir a velocidade de retorno pode melhorar a qualidade de impressão na borda da impressora. O padrão desta velocidade é 2 ips

Consulte Velocidade de retorno na página 68 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Ajustar a posição Destacar

Se for necessário, ajuste a posição do papel sobre a barra de destaque após a impressão.

Consulte Posição do modo destacar na página 68 para obter mais informações.

Selecione o modo de impressão

Selecione um modo de impressão compatível com as opções da impressora.

Consulte Modo de impressão na página 69 para obter mais informações.

Selecionar o modo de porta de aplicador

Selecione o modo apropriado para a porta do aplicador, como sugerido pelo fabricante.

Consulte Porta do aplicador napágina70 para obter mais informações.

Selecione o sinal de início de impressão

Este parâmetro determina como a impressora reage à entrada do Sinal de Iniciar a Impressão no pino 3 do conector da interface do aplicador na traseira da impressora.

Importante • O Sinal de Início de Impressão é

determinado pelo fabricante do aplicador. A impressora deve usar as configurações corretas para funcionar corretamente.

Consulte Iniciar sinal de impressão na página 70 para obter mais informações.

Configure o tipo de papel

Selecione o tipo de papel que você deseja usar.

Consulte Tipo de papel na página 71 para obter mais informações.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Selecionar o sensor de papel

Selecionar o sensor de papel adequado ao papel que está sendo usado.

Consulte Tipo de sensor napágina93 para obter mais informações.

Selecione o método de impressão

Especifica se a fita está sendo usada. O Papel de Transferência Térmica exige fita para impressão enquanto que o papel de Transferência Térmica Direta, não.

Para determinar se você precisa usar esta fita, consulte Quando

usar a fita napágina37.

Consulte Método de impressão napágina71 para obter mais informações.

Ajustar a largura de impressão

Especifique a largura das etiquetas em uso.

Consulte Largura de impressão napágina71 para obter mais informações.

Configurar o comprimento máximo da etiqueta

Configure o comprimento máximo da etiqueta como um valor de pelo menos 25,4 mm (1,0 pol.) maior do que o comprimento real da etiqueta acrescidos dos espaços entre as etiquetas. Se o valor for definido com um valor inferior ao do comprimento da etiqueta, a impressora considera que o papel está carregado e a impressora não pode ser calibrada.

Consulte Comprimento máximo da etiqueta na página 72 para obter mais informações.

Configurar aviso prévio para papel e fita

Quando esta funcionalidade está habilitada, a impressora impressora avisa quando o papel ou fita está próximo ao fim no rolo.

Consulte Aviso prévio para papel e fita na página 76 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Configurar número de etiquetas por rolo para aviso prévio

Este valor deve corresponder ao número de etiquetas por rolo do papel que você está usando.

Consulte Aviso prévio para papel e fita na página 76 para obter mais informações.

* Este parâmetro aparece apenas se Aviso Prévio para Papel e

Fita estiver habilitado.

Reiniciar contador de papel para aviso prévio

Reiniciar o contador de papel após você substituir o rolo de papel =.

• Se você substituiu o papel, pressione MAIS (+) para selecionar

SIM.

• Se você não substituiu o papel, pressione MENOS (-) para

selecionar NÃO ou pressione SETA ESQUERDA ou SETA DIREITA para mover para outro parâmetro.

* Este parâmetro aparece apenas se Aviso Prévio para Papel e

Fita estiver habilitado.

Configurar tamanho da fita para aviso prévio

Este valor deve corresponder ao tamanho da fita para a fita que você está usando.

Consulte Aviso prévio para papel e fita na página 76 para obter mais informações.

* Este parâmetro aparece apenas se Aviso Prévio para Papel e

Fita estiver habilitado.

Reiniciar contador de fita para aviso prévio

Reiniciar o contador de fita após você substituir o rolo de fita.

• Se você substituiu a fita, pressione MAIS (+) para selecionar

SIM.

• Se você não substituiu a fita, pressione MENOS (-) para

selecionar NÃO ou pressione SETA ESQUERDA ou SETA DIREITA para mover para outro parâmetro.

* Este parâmetro aparece apenas se Aviso Prévio para Papel e

Fita estiver habilitado.

Configurar aviso prévio para manutenção

Quando esta funcionalidade está habilitada, a impressora avisa quando o cabeçote de impressão precisa ser limpo.

Consulte Aviso prévio para manutenção na página 76 para obter mais informações.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Configurar intervalo de limpeza de cabeçote de impressão*

Quando o Aviso Prévio para Manutenção está habilitado, ajuste este valor para o tamanho de papel ou rolo de fita que você está utilizando.

Consulte Intervalo de limpeza de cabeçote de impressão

na página 76 para obter mais informações.

* Este parâmetro aparece apenas se Aviso Prévio para

Manutenção estiver habilitado.

Reiniciar contador de limpeza de cabeçote de impressão para aviso prévio

• Se você recebeu a mensagem WARNING CLEAN PRINTHEAD

VISO LIMPAR CABEÇOTE DE IMPRESSÃO), limpe o

(A cabeçote de impressão e pressione MAIS para selecionar SIM para reiniciar o contador de limpeza do cabeçote de impressão para Aviso Prévio de Manutenção.

• Se você não limpou o cabeçote de impressão, pressione

MENOS para selecionar NÃO.

* Este parâmetro aparece apenas se Aviso Prévio para

Manutenção estiver habilitado.

Configurar expectativa de vida do cabeçote de impressão*

Quando o Aviso Prévio para Manutenção está habilitado, ajuste este valor para o número de polegadas de papel que o cabeçote de impressão é esperado imprimir.

Consulte Configurar a expectativa de vida do cabeçote de

impressão na página 77 para obter mais informações.

* Este parâmetro aparece apenas se Aviso Prévio para

Manutenção estiver habilitado.

Reiniciar novo contador de cabeçote de impressão para aviso prévio*

• Se você recebeu a mensagem WARNING REPLACE HEAD

VISO SUBSTITUIR CABEÇOTE), substitua o cabeçote de

(A impressão e pressione MAIS para selecionar SIM para reiniciar o contador de substituição do cabeçote de impressão para Aviso Prévio de Manutenção.

• Se você não substituiu o cabeçote de impressão, pressione

MENOS para selecionar NÃO.

* Este parâmetro aparece apenas se Aviso Prévio para

Manutenção estiver habilitado.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Visualizar o contador não reiniciável

Este parâmetro exibe o comprimento total de papel impresso pela impressora.

Consulte Contador não reiniciável na página 77 para obter mais informações.

Visualizar contador 1 controlado pelo usuário

Este parâmetro mostra o tamanho total do papel que a impressora imprimiu desde a última vez que o contador foi reiniciado.

Consulte Contadores controlados pelo usuário na página 77 para obter mais informações.

Visualizar contador 2 controlado pelo usuário

Este parâmetro mostra o tamanho total do papel que a impressora imprimiu desde a última vez que o contador foi reiniciado.

Consulte Contadores controlados pelo usuário na página 77 para obter mais informações.

Imprimir leituras dos contadores

Imprime uma etiqueta que lista as leituras do odômetros dos seguintes contadores:

• o contador não reiniciado

• os dois contadores controlados pelo usuário

• os contadores Aviso Prévio para Manutenção, que indicam

quando o cabeçote de impressão foi limpo por último e a vida do cabeçote de impressão (Se a funcionalidade Aviso Prévio para Manutenção está desabilitada, os contadores relacionados não serão mostrados.)

Consulte Imprimir leituras dos contadores na página 78 para obter mais informações.

Imprimir lista de fonte

Esta opção imprime uma etiqueta que lista as fontes disponíveis na impressora, inclusive as fontes padrão da impressora e todas as fontes opcionais. As fontes podem estar armazenadas na RAM ou na memória Flash.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Imprimir lista de código de barras

Esta opção imprime uma etiqueta que lista os códigos de barras disponíveis na impressora. Os códigos de barra podem estar armazenados na RAM ou na memória Flash.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

Imprimir lista de imagem

Esta opção imprime uma etiqueta que lista as imagens disponíveis armazenadas na memória RAM ou Flash da impressora ou em cartões de memória opcionais.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

Imprimir lista de formato

Esta opção imprime uma etiqueta que lista os formatos disponíveis armazenados na memória RAM ou Flash da impressora ou em cartões de memória opcionais.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

Imprimir etiqueta de configuração

Esta opção imprime a etiqueta de configuração (veja Figura 14

na página 134), que lista a configuração atual da impressora.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

Imprimir etiqueta de configuração de rede

Esta opção imprime a etiqueta de configuração (veja Figura 12

na página 85), que lista as configurações para qualquer servidor de

impressão que esteja instalado.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Imprimir todas as etiquetas

Esta opção imprime etiquetas que listam fontes, códigos de barra, imagens e formatos disponíveis e as configurações atuais da impressora e de rede.

Consulte Informações sobre a impressão na página 78 para obter mais informações.

Inicializar memória flash

Esta opção apaga todas as informações previamente armazenadas da memória Flash

1. Se uma senha for solicitada, digite a senha da impressora. Para

obter instruções, consulte Mudando parâmetros protegidos por

senha na página 16.

O visor exibe

2. Pressione MAIS (+) para selecionar SIM.

INICIALIZAR FLASH?.

O visor exibe TEM CERTEZA?.

3. Deseja continuar?

• Pressione MENOS (-) para selecionar NÃO, cancelar a

solicitação e retornar ao prompt

• Pressione MAIS (+) para selecionar SIM e começar a

INICIALIZAR FLASH.

inicialização. Quando a inicialização estiver completa, o painel de controle exibe INITIALIZING COMPLETED (INICIALIZAÇÃO COMPLETA).

Nota • A inicialização da memória pode levar vários

minutos.

Consulte Inicializar memória flash napágina79 para obter mais informações.

Imprimir o perfil do sensor

Use este item do menu para imprimir um perfil do sensor.

Consulte Imprimir o perfil do sensor na página 79 para obter mais informações.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Calibrar os sensores de papel e fita

Utilize este item do menu para ajustar a sensibilidade dos sensores de papel e fita.

Consulte Calibragem do sensor de papel e fita napágina82 para obter mais informações. Para obter instruções sobre a execução do procedimento de calibragem, consulte Calibrar a fita e sensores de

papel na página 98.

Configurar comunicações paralelas

Selecione a porta de comunicação que corresponde a que está sendo usada pelo computador.

Consulte Comunicações paralelas napágina94 para obter mais informações.

Configurar comunicações seriais

Selecione a porta de comunicação que corresponde a que está sendo usada pelo computador.

Consulte Comunicações paralelas napágina94 para obter mais informações.

Configurar a taxa Baud

Selecione o valor de transmissão que corresponda ao que está sendo utilizado pelo computador host.

Consulte Taxa de transmissão na página 95 para obter mais informações.

Configurar o valor de bits de dados

Selecione o valor dos bits de dados que corresponda ao que está sendo utilizado pelo computador host.

Consulte Bits de dados na página 95 para obter mais informações.

Definir o valor de paridade

Selecione a paridade que corresponda à que está sendo usada pelo computador host.

Consulte Paridade na página 96 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Configurar o valor do protocolo do handshake do host

Selecione o protocolo handshake que corresponda ao que está sendo usado pelo computador host.

Consulte Handshake do host na página 96 para obter mais informações.

Configurar o valor de protocolo Zebra

Protocolo é um tipo de sistema de checagem de erro. Dependendo da seleção, um indicador pode ser enviado da impressora ao computador host informando que dados foram recebidos. Selecione o protocolo solicitado pelo computador host.

Consulte Protocolo napágina97 para obter mais informações.

Configurar ID de rede

Este parâmetro atribui um número único para a impressora quando a impressora está operando em um ambiente de rede RS422/485 multi-drop (um adaptador externo RS422/485 é necessário). Assim, o computador host pode endereçar uma impressora específica. Isso não afeta redes TCP/IP ou IPX. Atribui uma ID de rede única para esta impressora.

Consulte ID de rede na página 97 para obter mais informações.

Habilitar modo de diagnóstico de comunicação

Use esta ferramenta de diagnóstico para que a impressora forneça valores hexadecimais para todos os dados que ela recebe.

Consulte Modo de diagnóstico de comunicação napágina82 para obter mais informações.

Configure o valor do caractere de controle

Configure o caractere do prefixo de controle para que combine com os formatos de etiqueta utilizados.

Consulte Caractere de controle napágina90 para obter mais informações.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Configurar o valor do formato de prefixo de comando

Ajusta o prefixo do comando de formato para corresponder com o que é usado nos formatos de suas etiquetas.

Consulte Caractere de comando na página 91 para obter mais informações.

Configurar o valor do caractere delimitador

Configure o caractere delimitador para que combine com os formatos de etiqueta utilizados.

Consulte Caractere delimitador napágina91 para obter mais informações.

Configurar o modo ZPL

Selecione o modo ZPL que corresponde com o que é usado no formato de suas etiquetas.

Consulte Modo ZPL napágina92 para obter mais informações.

Configurar a tensão da fita

Selecione a configuração da tensão da fita que é apropriada para a largura ou tipo de papel sendo impresso. ALTA pode ser usado para a maioria dos papéis. A configuração correta é determinada pela combinação da largura da fita e seu comprimento (Tabela 5). Se necessário, use um valor mais baixo para papéis estreitas ou brilhantes.

Consulte Tensão da fita na página 73 para obter mais informações.

Configurar o método de inicialização

Configure a ação que será tomada pela impressora durante a sequência de inicialização.

Consulte Ação de inicialização na página 79 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Configurar a ação de cabeçote fechado

Configure a ação que será executada pela impressora quando o cabeçote de impressão for fechado.

Consulte Ação de cabeçote fechado na página 80 para obter mais informações.

Configurar a sequência de retorno

Este parâmetro estabelece quando o retorno de uma etiqueta ocorre após uma etiqueta ser removida em alguns modos de impressão. O modo Rebobinar não é afetado. Esta configuração é suprimida por ~JS quando recebida como parte de um formato de etiqueta.

Consulte Sequência de retorno na página 73 para obter mais informações.

Ajustar a posição do topo da etiqueta

Este parâmetro ajusta a posição de impressão verticalmente na etiqueta. Números positivos ajustam a posição do topo mais para baixo na etiqueta (longe do cabeçote de impressão) pelo número de pontos especificado. Números negativos ajustam a posição para cima na etiqueta (na direção do cabeçote de impressão).

Consulte Posição superior da etiqueta na página 74 para obter mais informações.

Ajustar a posição esquerda da etiqueta

Se for necessário, ajuste a posição de impressão horizontalmente na etiqueta. Números positivos movem a borda esquerda da imagem em direção ao centro da etiqueta de acordo com o número de pontos selecionados. Números negativos deslocam a borda esquerda da imagem em direção à borda esquerda da etiqueta.

Consulte Posição esquerda da etiqueta na página 74 para obter mais informações.

Configurar a contagem do teste de cabeçote*

A impressora ZE500-6 executa periodicamente um teste funcional do cabeçote de impressão. Este parâmetro estabelece quantas etiquetas são impressas entre esses testes internos.

* Este item do menu aparece apenas nas impressoras ZE500-6.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Configurar sinal de erro do aplicador quando a Impressora pausa

Quando esta opção está habilitada e a impressora está em pausa, a impressora ajusta o estado de erro do aplicador.

Consulte Erro em pausa napágina74 para obter mais informações.

Configurar o modo baixo da fita

A funcionalidade Fita Baixa determina se a impressora vai gerar um aviso quando a quantidade de fita restante no rolo estiver baixa.

Consulte Modo baixo da fita napágina75 para obter mais informações.

Configurar o modo de baixa saída da fita

Quando a funcionalidade de Fita Baixa está habilitada, este parâmetro determina se o sinal de saída no pino 9 é ALTO ou BAIXO.

Consulte Saída de fita baixa na página 75 para obter mais informações.

Configurar o modo de reimpressão

Quando o modo de reimpressão está ativado, é possível reimprimir a última etiqueta impressa emitindo determinados comandos ou pressionando a SETA ESQUERDA no painel de controle.

Consulte Modo de reimpressão napágina75 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Visualizar as configurações de sensor

Os parâmetros seguintes são configurados automaticamente durante o procedimento de calibragem e devem ser mudados apenas por um técnico de serviço qualificado.

Selecionar o fator de conversão de escala

Seleciona o fator de escala de bitmap. O primeiro número é o valor original de pontos por polegada (dpi); o segundo, o dpi para o qual deseja dimensionar.

Consulte Conversão de formato napágina83 para obter mais informações.

Selecionar visor idle (ociosa)

Seleciona a informação exibida no visor da impressora quando a impressora está ociosa.

Consulte Visor idle (Ociosa) napágina83 para obter mais informações.

P1051584-094 15/5/20

Introdução

HORA RTC

Visor do painel de controle

Configurar a data do relógio de tempo real (RTC)

Este parâmetro permite que você ajuste a data a ser mostrada no Visor Ocioso.

Consulte Data RTC na página 83 para obter mais informações.

Configurar a hora do relógio de tempo real (RTC)

Este parâmetro permite que você ajuste a data a ser mostrada no Visor Ocioso.

Consulte Hora RTC napágina83 para obter mais informações.

Executar o programa ZBI especificado*

• Para executar o programa ZBI selecionado pelo item de menu

anterior, pressione MAIS (+).

• Se você não substituiu a fita, pressione MENOS (-) para

selecionar CANCELAR ou pressione SETA ESQUERDA ou SETA DIREITA para mover para outro parâmetro.

Consulte Executar um programa ZBI napágina84 para obter mais informações.

* Este item de menu é exibido se o ZBI estiver ativado na

impressora e se nenhum programa ZBI estiver sendo executado.

Selecionar o dispositivo de rede principal

Este parâmetro determina que dispositivo deve ser considerado principal na seleção de dispositivo ativo.

Consulte Rede Principal napágina85 para obter mais informações.

Visualizar se as configurações de IP são carregadas da impressora ou servidor de impressão

Este parâmetro diz quando utilizar as configurações de LAN/WAN da impressora ou do servidor de impressão na inicialização. O padrão é usar as configurações da impressora.

Consulte Carregar do dispositivo externo na página 86 para obter mais informações.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Visualize o servidor de impressão ativo*

Este item de menu exibe que servidor de impressão está sendo utilizado. Isto diz que configuração do dispositivo, como protocolo IP e endereço IP, estão sendo mostrados nestes itens de menu.

* Este item de menu, que não pode ser modificado no painel de

controle, é exibido somente se um servidor de impressão com ou sem fio estiver instalado na impressora.

Configure o método de resolução IP*

Este parâmetro informa se o usuário (permanente) ou o servidor (dinâmico) seleciona o endereço IP. Se for escolhida uma opção dinâmica, este parâmetro informa o(s) método(s) pelo(s) qual(is) o servidor de impressão com ou sem fio recebe o endereço IP do servidor.

Consulte Protocolo IP na página 87 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

Configurar o endereço IP da impressora*

Visualizar e, se necessário, alterar o endereço IP da impressora.

Mudanças são gravadas apenas se PROTOCOLO IP está configurado para PERMANENTE. Para que as alterações sejam aplicadas, use REINICIAR REDE na página 33 para reiniciar o servidor de impressão.

Consulte Endereço IP na página 87 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

Configurara máscara de sub-rede*

Visualizar e, se necessário, alterar a máscara de sub-rede.

Mudanças são gravadas apenas se PROTOCOLO IP está configurado para PERMANENTE. Para que as alterações sejam aplicadas, use REINICIAR REDE na página 33 para reiniciar o servidor de impressão.

Consulte Máscara de sub-rede napágina88 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

P1051584-094 15/5/20

Introdução

Visor do painel de controle

Configurar o gateway padrão*

Visualizar e, se necessário, alterar o gateway padrão.

Mudanças são gravadas apenas se PROTOCOLO IP está configurado para PERMANENTE. Para que as alterações sejam aplicadas, use REINICIAR REDE na página 33 para reiniciar o servidor de impressão.

Consulte Gateway padrão na página 88 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

Visualizar o endereço MAC*

Visualize o endereço de controle de acesso ao papel (MAC) do servidor de impressão que está instalado na impressão (com ou sem fio).

Consulte Endereço MAC napágina89 para obter mais informações.

* Este item de menu, que não pode ser modificado no painel de

controle, é exibido somente se um servidor de impressão com ou sem fio estiver instalado na impressora.

Visualizar o valor de ESSID*

O identificador do conjunto de serviços estendidos (ESSID) identifica uma rede sem fio. Esta configuração, que não pode ser modificada pelo painel de controle, fornece ao ESSID a configuração sem fio atual.

Consulte ESSID napágina89 para obter mais informações.

* Este item de menu, que não pode ser modificado no painel de

controle, é exibido somente se um servidor de impressão sem fio estiver instalado na impressora.

Redefinir as configurações de rede*

Esta opção reinicia o servidor de impressão com ou sem fio. O servidor de impressão deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas.

Consulte Reiniciar rede napágina89 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

15/5/20 P1051584-094

Introdução

Visor do painel de controle

Especificar o nível de senha

Esta opção reinicia o servidor de impressão com ou sem fio. O servidor de impressão deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas.

Consulte Nível de senha na página 84 para obter mais informações.

* Este item de menu é exibido somente se um servidor de

impressão com ou sem fio estiver instalado na impressora.

Selecionar o idioma do visor

Se for necessário, altere o idioma que a impressora exibe.

Consulte Idioma na página 90 para obter mais informações.

Nota • As seleções para este parâmetro são exibidas nos

idiomas atuais para que o usuário selecione o que lhe for mais apropriado.

P1051584-094 15/5/20

Tipos de papel

Importante • A Zebra recomenda enfaticamente o uso de suprimentos da marca Zebra pra

impressão contínua de alta qualidade. Uma ampla linha de produtos de papel, polipropileno, poliéster e vinil foi desenvolvida especificamente para aprimorar os recursos de impressão da impressora e impedir o desgaste prematuro do cabeçote de impressão. Para adquirir fitas ou mídias Zebra certificadas, acesse http://www.zebra.com/supplies.

A impressora pode usar vários tipos de papel:

• Papel padrão — A maioria do papéis padrão utiliza um revestimento adesivo que prende etiquetas individuais ou etiquetas com comprimento contínuo a um revestimento. O papel padrão pode vir em rolos ou em maços sanfonados (Tabela 2).

• Revestimento de etiqueta — normalmente as etiquetas são feitas de papel pesado. Cartões não contêm adesivo ou revestimento e geralmente são perfurados entre eles. Os cartões podem vir em rolos ou em maços sanfonados (Ta bela 2).

• Mídia "inteligente" para identificação de radiofrequência (RFID) — Mídia para RFID pode ser usada em uma impressora equipada com um leitor/codificador de RFID. Etiquetas RFID são feitas dos mesmos materiais e adesivos que outras etiquetas. Cada etiqueta possui um transponder RFID (às vezes chamado de "inserção"), composto de um chip e uma antena, embutido entre a etiqueta e o revestimento. O formato do transponder varia de acordo com o fabricante e é visível através da etiqueta. Todas as etiquetas "inteligentes" possuem uma memória que pode ser lida e muitas contêm uma memória que pode ser codificada.

Configuração e operação da impressora

Tipos de papel

Importante • O posicionamento do transponder dentro de uma etiqueta depende do tipo

de transponder e do modelo da impressora. Verifique se está usando a mídia "inteligente" correta para sua impressora. Para obter mais informações, consulte o RFID Programming Guide 2 (Guia de programação de RFID 2). Uma cópia do manual está disponível em

http://www.zebra.com/manuals ou no CD do usuário fornecido com a impressora. Para

detalhes sobre o posicionamento do transponder, acesse

http://www.zebra.com/transponders.

15/5/20 P1051584-094

Configuração e operação da impressora

Tipos de papel

Tabela 2 • Papel em rolo e sanfonados

Tipo de papel Aparência Descrição

Papel em rolo não contínuo

O papel em rolo é disposto em um núcleo de 3 pol. (76mm). Etiquetas individuais ou rótulos são separadas por um ou mais dos seguintes métodos:

• O papel em rolo separa as etiquetas por espaços, furos ou

ranhuras.

Papel sanfonado não contínuo

• Papel da marca preta usa marcas pretas previamente

impressas no lado posterior do papel para indicar as separações das etiquetas.

• Papel perfurado tem perfurações que permitem que a

etiquetas ou cartões sejam separados entre si com facilidade. O papel também pode ter marcas pretas ou outras separações entre etiquetas ou cartões.

O papel sanfonado é dobrado em formato de ziguezague. O papel sanfonado pode ter as mesmas separações de etiquetas de papel em rolo não contínuo. As separações estariam próximas ou nas dobraduras.

Nota • O uso de papel contínuo não é recomendada.

Papel em rolo contínuo

O papel em rolo é disposto em um núcleo de 3 pol. (76mm). O papel em rolo contínuo não possui os espaços, orifícios,

chanfros ou marcas para indicar a separação das etiquetas. Isso permite que a imagem seja impressa em qualquer posição na etiqueta. Às vezes, um cortador é utilizado para separar etiquetas individuais.

P1051584-094 15/5/20

Visão geral sobre a fita

Externo Interno

Uma fita é um filme delgado revestido em um dos lados com cera, resina ou resina de cera, que é transferida para o papel durante o processo de transferência térmica. O papel determina se uma fita deve ser usada e qual deve ser a largura dela. Para adquirir fitas ou mídias Zebra certificadas, acesse http://www.zebra.com/supplies.

Quando usada, a fita deve ter a mesma largura ou ser mais larga do que o papel que está sendo usado. Se a fita for mais estreita do que o papel, as áreas do cabeçote de impressão ficam desprotegidas e sujeitas a desgaste prematuro.

Quando usar a fita

O Papel de Transferência Térmica exige fita para impressão enquanto que o papel de Transferência Térmica Direta, não. Para saber se é necessário utilizar fita com um determinado papel, faça um pequeno teste de raspagem.

Para fazer o teste, siga as etapas abaixo:

1. Raspe a superfície de impressão do papel rapidamente com a unha.

Configuração e operação da impressora

Visão geral sobre a fita

2. Apareceu uma marca preta no papel?

Se uma marca preta... O papel é...

Não aparece no papel Transferência térmica. É necessário usar fita. Aparece no papel Térmico direto. Não é necessário usar fita.

Lado revestido da fita

A fita pode ser enrolada com o lado revestido para dentro ou para fora (Figura 6). Esta impressora pode ser utilizada somente com fitas revestidas no lado externo. Caso não saiba ao certo qual dos lados de um rolo de fita é revestido, execute um teste de adesividade ou de raspagem de fita para determinar qual lado é revestido.

Figura 6 • Fita revestida externamente ou internamente

15/5/20 P1051584-094

Configuração e operação da impressora

Visão geral sobre a fita

Teste de adesividade

Se houver etiquetas disponíveis, execute o teste de adesividade para determinar qual lado da fita é revestido. Esse método funciona bem para fitas já instaladas.

Para fazer um teste de adesividade, siga as etapas abaixo:

1. Descole uma etiqueta de seu revestimento.

2. Pressione um dos cantos do lado adesivo da etiqueta contra a superfície externa do rolo

de fita.

3. Remova a etiqueta da fita.

4. Observe o resultado. Há pedaços ou partículas de tinta colados na etiqueta?

Se a tinta da fita... Então...

Aderiu à etiqueta A fita é revestida no lado externo e pode ser

usada nesta impressora.

Não aderiu à etiqueta A fita é revestida no lado interno e não pode

ser usada nesta impressora. Para efeito de verificação, repita o teste na

outra superfície do rolo de fita.

Teste de raspagem de fita

Quando não houver fitas disponíveis, faça o teste de raspagem de fita.

Para fazer um teste de raspagem de fita, execute estas etapas:

1. Desenrole um pequeno pedaço da fita.

2. Coloque a parte desenrolada da fita em um pedaço de papel, com a superfície externa da

fita em contato com o papel.

3. Raspe a superfície interna da fita desenrolada com a unha.

4. Levante a fita do papel.

5. Observe o resultado. A fita deixou uma marca no papel?

Se a fita... Então...

Deixou uma marca no papel A fita é revestida no lado externo e pode ser

usada nesta impressora.

Não deixou uma marca no papel

A fita é revestida no lado interno e não pode ser usada nesta impressora.

Para efeito de verificação, repita o teste na outra superfície do rolo de fita.

P1051584-094 15/5/20

Configuração e operação

da impressora

Esta seção auxilia o técnico na configuração e operação inicial da impressora.

Sumário

Manuseando a impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Desembalar e inspecionar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Armazenar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Enviar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Impressora: Instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Requisitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dimensões e necessidades de espaço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Instalar a impressora em um aplicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Selecione uma interface de comunicação de dados . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Cabos de dados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Conecta a impressora a uma fonte de alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Especificações do cabo de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Carregar fita e papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

15/5/20 P1051584-094

Configuração e operação da impressora

Manuseando a impressora

Esta seção descreve como manusear a impressora.

Desembalar e inspecionar a impressora

Quando receber a impressora, abra a embalagem imediatamente e inspecione o conteúdo para verificar se houve danos durante o transporte.

• Guarde todos os materiais de embalagem.

• Verifique se não há danos em nenhuma superfície externa.

• Levante a porta de papel e inspecione o compartimento de papel para observar se os componentes foram danificados.

Caso descubra danos ocorridos durante o transporte após a inspeção:

• Notifique imediatamente a empresa transportadora e envie um relatório dos danos.

• Guarde todo o material de embalagem para a inspeção da empresa transportadora.

• Notifique o revendedor autorizado Zebra.

Importante • A Zebra Technologies não se responsabiliza por danos ocorridos durante o

transporte do equipamento e não arcará com as despesas com o reparo desses danos nos termos da garantia.

Armazenar a impressora

Caso não utilize a impressora imediatamente, embale-a novamente com o material original. É possível armazenar a impressora nas seguintes condições:

• Temperatura: -40°C a 60°C (-40° a 140 °F)

• Umidade relativa: 5% a 85% sem condensação

Enviar a impressora

Se você precisar enviar a impressora:

• Desligue (

• Remova todas os papéis, fitas ou objetos soltos do interior da impressora.

• Feche o cabeçote de impressão.

• Embale a impressora cuidadosamente na embalagem original ou em uma embalagem alternativa adequada para evitar danos durante o transporte. Uma embalagem de transporte pode ser adquirida da Zebra se a original foi perdida ou destruída.

O) a impressora e desconecte todos os cabos.

P1051584-094 15/5/20

Impressora: Instalação

Esta seção fornece informações básicas para a montagem da impressora em um aplicador. As ilustrações nesta seção mostram a impressora em diferentes ângulos e incluem as dimensões e as necessidades de folga.

Requisitos

Estabilidade Quando a impressora estiver montada, o conjunto completo deve ser

fisicamente estável. Quando a impressora estiver carregada com fita e papel, o equipamento não deve ficar fisicamente instável.

Ventilação e temperatura Proporcione ventilação ao gabinete de montagem da impressora a fim de remover o calor e garantir a operação ininterrupta, sem problemas, da impressora. A temperatura do ar ambiente ao redor da impressora não deve exceder o seguinte:

• Temperatura: 0 a 41°C (32 a 105 °F)

• Umidade relativa: 20% a 95% sem condensação

Configuração e operação da impressora

Impressora: Instalação

Requisitos de alimentação Considere a corrente nominal da impressora durante a

instalação. Não deve ser criada uma condição de sobrecarga quando a alimentação for aplicada à impressora e aos equipamentos próximos.

Requisitos de aterramento Mantenha um aterramento confiável da impressora. Preste atenção especial às conexões da fonte de alimentação CA de forma que o aterramento seja mantido no conector de entrada da alimentação CA.

Espaço para cabos e conectores Deixe um amplo espaço na parte traseira da impressora para acomodar os conectores eletrônicos e os seguintes cabos: cabo de alimentação IEC, cabo serial e/ou paralelo de comunicação com o host, cabo opcional de comunicação com o host (Ethernet) e cabo de interface de sinal discreto (aplicador).

Requisitos do cabo de alimentação O cabo de alimentação IEC não possui alívio de tensão na impressora. Se as características operacionais do aplicador incluírem vibração ou tensão no cabo de alimentação, providencie um mecanismo de fixação apropriado para evitar a desconexão involuntária do cabo da impressora.

15/5/20 P1051584-094

Configuração e operação da impressora

Impressora: Instalação

Dimensões e necessidades de espaço

Esta seção mostra as medidas relevantes para a instalação da impressora ZE500 em um aplicador.

Visão frontal (impressora com orientação à direita mostrada)

5 parafusos de montagem

- 0,216 pol. (5,5mm) comprimento

- Rebaixamento 0,350 x 0,197 pol. (3,9 x 5mm) profundidade

- Parafuso Allen (M5)

10,434 pol. (265 mm)

0,669 pol. (17 mm)

18°

0,532 pol. (13,50 mm)

0,721 pol. (18,31 mm)

P1051584-094 15/5/20

0,335 pol. (8,50 mm)

Visão posterior

9,648 pol. (245 ± 0,1 mm)

0,445 pol. (11,3 mm)

0,196 pol. (5,0 mm)

4,626 pol. (117,5 mm)

9,253 pol. (235,0 mm)

0,196 pol.

(5,0 mm)

10,434 pol. (265,0 mm)

11,810 pol. (300,0 mm)

8,755 pol. (222,4 mm)

Configuração e operação da impressora

Impressora: Instalação

15/5/20 P1051584-094

Configuração e operação da impressora

16,62 pol. (422,1 mm)

Impressora: Instalação

Visão de cima

P1051584-094 15/5/20

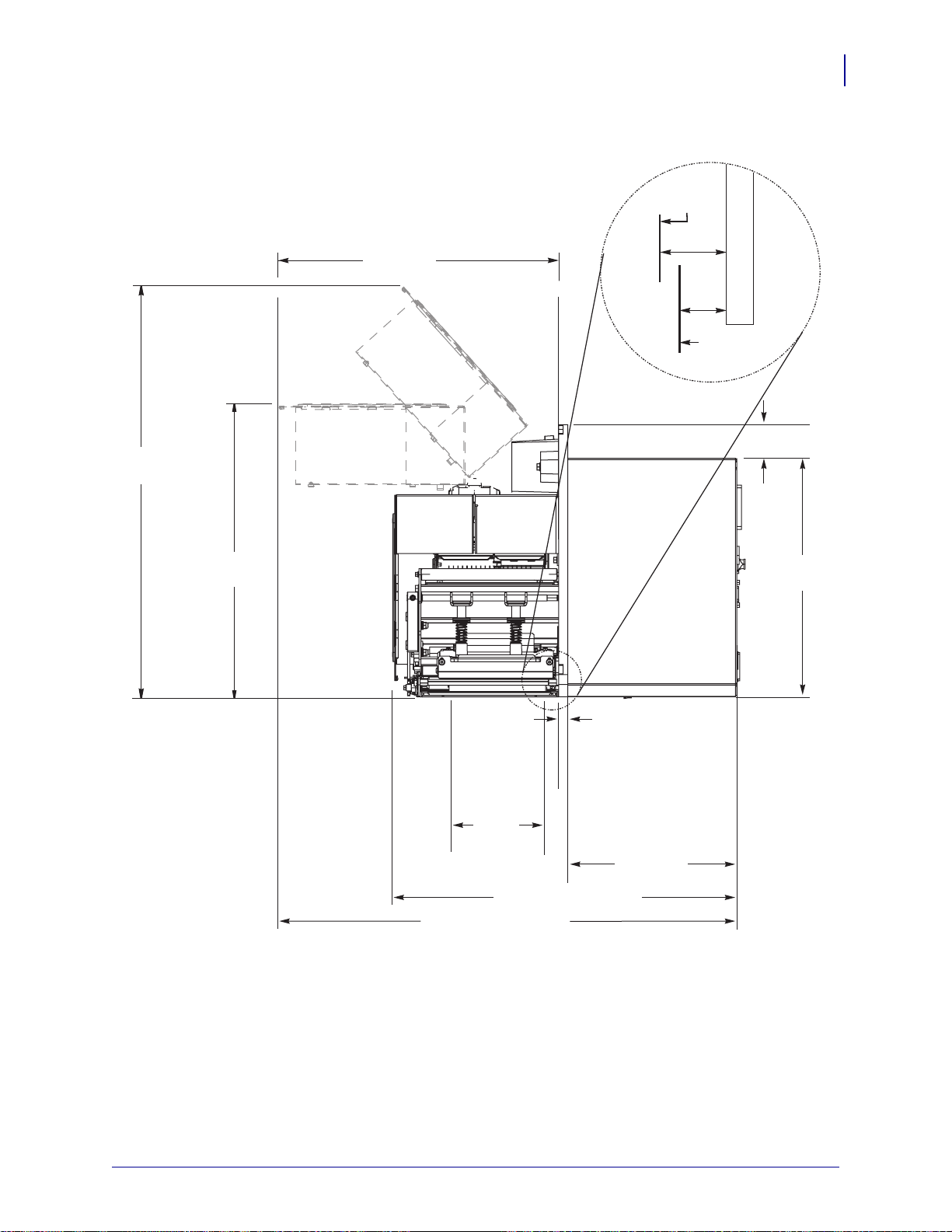

Visão lateral — Impressora ZE500-4

12,13 pol. (308,2 mm)

1,454 pol. (37 mm

15,89 pol.

(403,7 mm)

12,73 pol. (323,2 mm)

7,34 pol. (186,5 mm)

4,50 pol. (114,3 mm)

10,356 pol. (263,0 mm)

14,95 pol. (379,73 mm)

0,394 pol. (10,0 mm)

19,87 pol. (504,7 mm)

0,613 pol.

(15,6 mm)

0,52 pol.

(13,2 mm)

Borda da fita e do papel

Primeiro

elemento

de impressão

Armação principal

Configuração e operação da impressora

Impressora: Instalação

15/5/20 P1051584-094

Configuração e operação da impressora

0,613 pol. (15,6 mm)

0,52 pol.

(13,2 mm)

Borda da fita e do papel

Primeiro

elemento

de impressão

Armação principal

Impressora: Instalação

Visão lateral — Impressora ZE500-6

23,049 pol.

(585,5 mm)

15,389 pol.

(390,9 mm)

14,86 pol. (377 mm)

1,454 pol. (37 mm)

10,356 pol. (263,0 mm)

7,10 pol.

(180,3 mm)

Largura Máx.

(Etiqueta e

Revestimento)

16,406 pol. (

24,066 pol. (573,2 mm)

0,394 pol. (10,0 mm)

8,582 pol.

(218,0 mm)

416,7 mm)

P1051584-094 15/5/20

Instalar a impressora em um aplicador

Esta seção fornece as instruções básicas para a instalação da impressora em um aplicador.

Atenção • Se a impressora não for instalada corretamente, ela pode cair do aplicador e

provocar ferimentos. O parafuso de montagem central e os quatro parafusos de montagem devem ser instalados e apertados. Veja Figura 7 para a localização das porcas e parafusos.

Execute estas etapas para instalar a impressora em um aplicador:

1. Consulte a Figura 7. Instale o parafuso de montagem central no furo central do aplicador.

2. Posicione cuidadosamente o furo principal no centro do parafuso de montagem.

Nota • O furo principal e o parafuso de montagem central foram projetados para sustentar

a impressora e auxiliar na instalação e remoção dos quatro parafusos de montagem.

3. Instale os quatro parafusos de montagem de canto para fixar a impressora no aplicador.

Configuração e operação da impressora

Impressora: Instalação

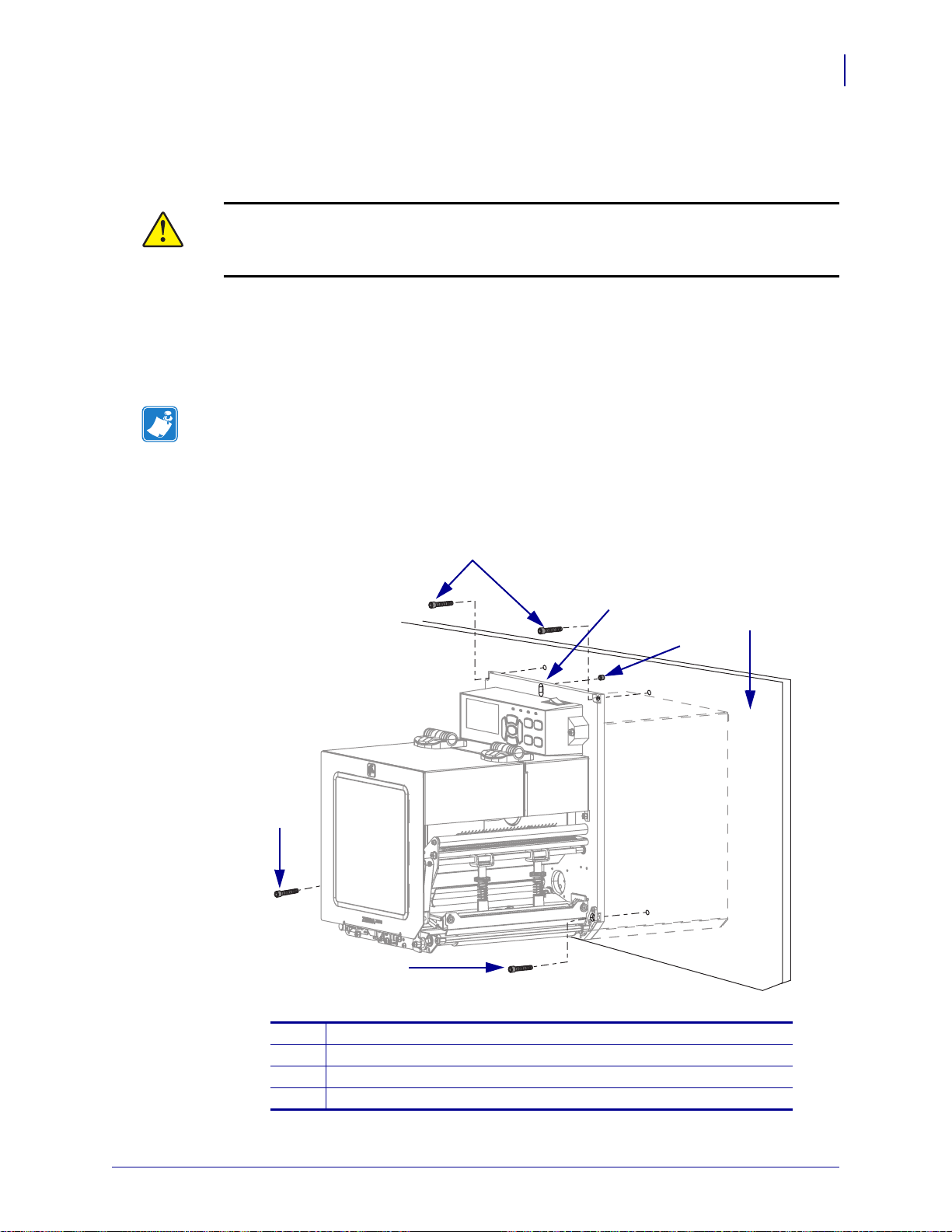

Figura 7 • Visão frontal da impressora no aplicador

Parafusos de montagem (quatro no total)

15/5/20 P1051584-094

Furo principal

Parafuso de montagem central (mostrado dentro do furo no aplicador)

Aplicador

Configuração e operação da impressora

Selecione uma interface de comunicação de dados

Conecte a impressora a um computador usando uma ou mais das conexões disponíveis. As conexões padrão são exibidas na Figura 8. A opção servidor de impressão ZebraNet com ou sem fio ou com porta paralela está presente na sua impressora.

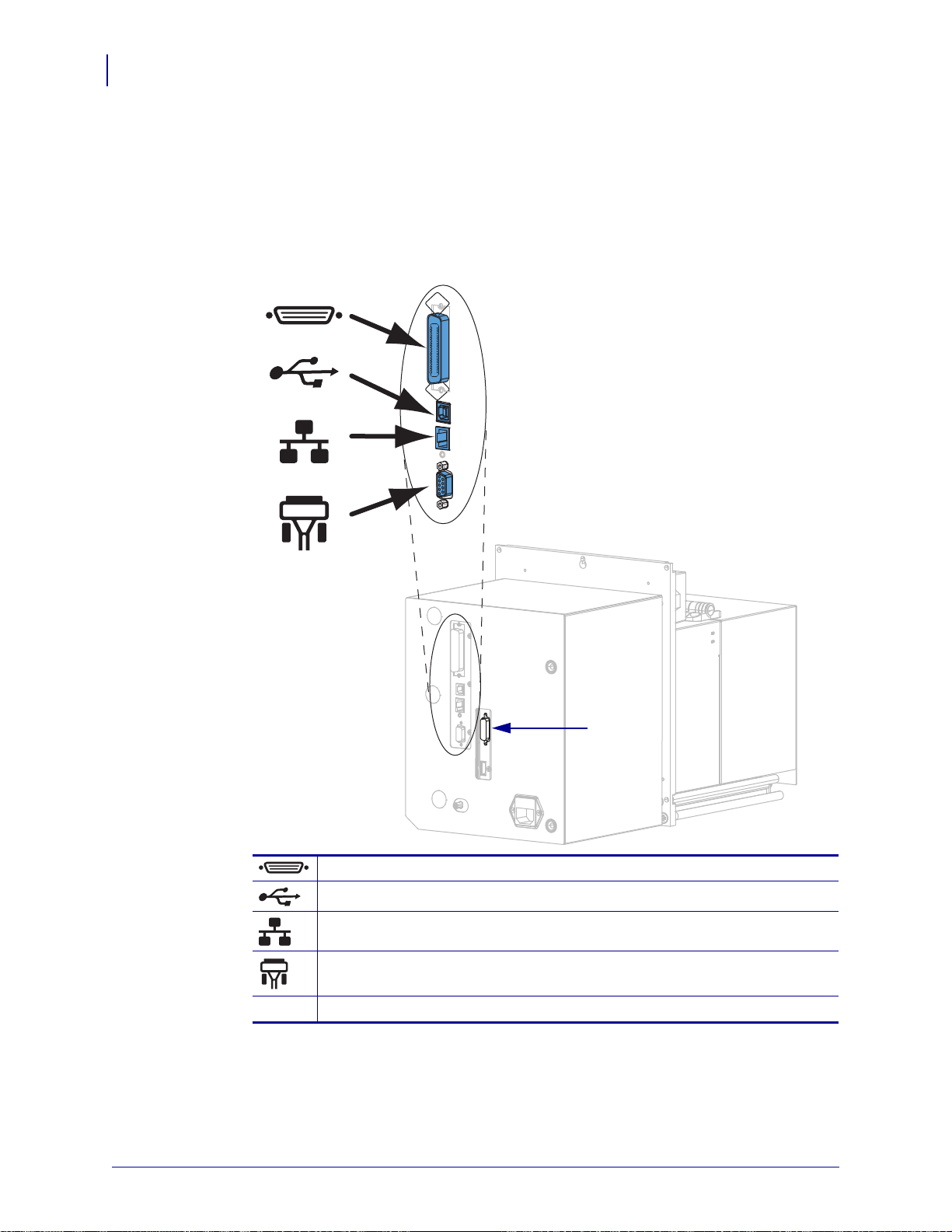

Figura 8 • Interfaces de comunicação

porta paralela porta USB

porta Ethernet

porta serial

porta do aplicador

A Tabela 3 na página 49 fornece informações básicas sobre as interfaces de comunicação de dados que podem ser utilizadas para conectar a impressora a um computador. É possível enviar formatos de etiqueta à impressora por meio de qualquer interface de comunicação de dados que esteja disponível. Selecione uma interface que seja suportada tanto pela impressora quanto pelo computador ou pela LAN (Rede local).

P1051584-094 15/5/20

Configuração e operação da impressora

Selecione uma interface de comunicação de dados

Atenção • Verifique se a impressora está desligada (O) antes de conectar os cabos de

comunicação de dados. Conectar um cabo de comunicação de dados enquanto estiver ligada (

I) pode danificar a impressora.

Tabela 3 • Interfaces de comunicação de dados

Interface

Padrão ou opcional

Descrição

Serial RS-232 Padrão Limitações e requisitos

• Comprimento máximo do cabo de 15,24 m (50 pés).

• Pode ser necessário alterar os parâmetros da impressora para

corresponder ao computador host.

• É preciso utilizar um adaptador de modem nulo para se

conectar à impressora se um cabo de modem padrão for utilizado.

Conexões e configuração A taxa baud, o número bits de dados e de parada, a paridade e o controle XON/XOFF ou DTR devem corresponder aos do computador host.

USB Padrão Limitações e requisitos

• Comprimento máximo do cabo de 5 m (16,4 pés).

• Nenhuma alteração de parâmetros da impressora é necessária

para corresponder ao computador host.

Conexões e configuração Nenhuma configuração adicional é necessária.

Interface paralela de dados de 8 bits

Padrão Limitações e requisitos

• Comprimento máximo do cabo de 3 m (10 pés).

• Comprimento recomendado do cabo de 1,83 m (6 pés).

• Nenhuma alteração de parâmetros da impressora é necessária

para corresponder ao computador host.

• Um servidor de impressão com ou sem fio (se instalado) ocupa

esta porta na impressora.

Conexões e configuração Nenhuma configuração adicional é necessária.

15/5/20 P1051584-094

Configuração e operação da impressora

Selecione uma interface de comunicação de dados

Tabela 3 • Interfaces de comunicação de dados (Continuação)

Interface

Servidor de impressão Ethernet com fio

Padrão ou opcional

Descrição

Opcional Limitações e requisitos

• Pode imprimir na impressora a partir de qualquer computador

na LAN.

• Pode se comunicar com a impressora por meio das páginas

web da impressora.

• A impressora deve estar configurada para utilizar a LAN.

• Um servidor de impressão com conexão paralela ou sem fio

(se instalado) ocupa esta porta na impressora.

Atenção • Tenha cuidado para não conectar o cabo USB ao

conector do servidor de impressão Ethernet com fio da impressora, pois isso danificará o conector Ethernet.

Conexões e configuração Consulte o ZebraNet Wireless Print Server and Wireless Plus Print Server User Guide (Guia do

usuário do servidor de impressão sem fio e do servidor de impressão sem fio Plus ZebraNet) para obter as instruções de configuração. Uma cópia deste manual está disponível em

http://www.zebra.com/manuals .

Nota • Para utilizar esta conexão, pode ser necessário

remover um plugue instalado na fábrica, que foi projetado para evitar a conexão acidental de um conector USB a esta porta.

Servidor de impressão sem fio

Opcional Limitações e requisitos

• Pode imprimir na impressora a partir de qualquer computador

na WLAN (Rede local sem fio).

• Pode se comunicar com a impressora por meio das páginas

web da impressora.

• A impressora deve estar configurada para utilizar a WLAN.

• Um servidor de impressão com conexão paralela ou com fio

(se instalado) ocupa esta porta na impressora.

Configuração Consulte o ZebraNet Wireless Print Server and Wireless Plus Print Server User Guide (Guia do usuário do

servidor de impressão sem fio e do servidor de impressão sem fio Plus ZebraNet) para obter as instruções de configuração. Uma cópia deste manual está disponível em

http://www.zebra.com/manuals.

P1051584-094 15/5/20

Cabos de dados

Você deve fornecer todos os cabos de dados para seu equipamento.

Os cabos Ethernet não requerem blindagem, mas todos os outros cabos devem ser totalmente blindados e ligados a conectores de metal ou metalizados. Cabos de dados não blindados podem aumentar as emissões de radiação acima dos limites permitidos pela regulamentação.

Para minimizar a recepção de ruído elétrico no cabo:

• Mantenha os cabos de dados os mais curtos possível.

• Não aperte demais os cabos de dados e os cabos de alimentação.

• Não amarre os cabos de dados nos condutores dos fios elétricos.

Configuração e operação da impressora

Selecione uma interface de comunicação de dados

15/5/20 P1051584-094

Configuração e operação da impressora

Conecta a impressora a uma fonte de alimentação

O cabo de alimentação CA deve ter um conector fêmea de três pinos em sua extremidade, que se liga ao conector de alimentação CA correspondente na parte posterior da impressora. Se o cabo de alimentação não foi fornecido com a impressora, consulte Especificações do cabo de

alimentação napágina53.

Atenção • Para a segurança dos operadores e do equipamento, utilize sempre um cabo

de alimentação de três condutores específico para a região ou país em que a impressora será instalada. Esse cabo deve ter um conector fêmea do tipo IEC 320 e um plugue de três condutores aterrado próprios para a região.

Para conectar a impressora à fonte de alimentação, execute estas etapas:

1. Conecte a fêmea do cabo CA no conector de força CA na parte traseira da impressora.

2. Conecte a extremidade macho do cabo de alimentação CA a uma tomada elétrica adequada.

115 V CA

230 V CA

P1051584-094 15/5/20

3. Ligue (I) a impressora.

Configuração e operação da impressora

Conecta a impressora a uma fonte de alimentação

A impressora carrega e faz um diagnóstico automático.

Especificações do cabo de alimentação

Atenção • Para a segurança dos operadores e do equipamento, utilize sempre um cabo

de alimentação de três condutores específico para a região ou país em que a impressora será instalada. Esse cabo deve ter um conector fêmea IEC 320 e a configuração apropriada de plugue de aterramento de três condutores específica para o local.

Dependendo de como a impressora foi encomendada, o cabo de alimentação pode ou não estar incluído. Se o cabo não estiver incluído ou se o que foi fornecido não for adequado aos seus requisitos, consulte a Figura 9 e as seguintes diretrizes:

• O comprimento máximo do cabo deve ser inferior a 3 m (9,8 pés).

• O cabo deve ter uma classificação para um mínimo de 10 A 250 V.

• O fio terra do chassi deve ser conectado para garantir condições de segurança e reduzir interferências eletromagnéticas.

15/5/20 P1051584-094

Configuração e operação da impressora

Conecta a impressora a uma fonte de alimentação

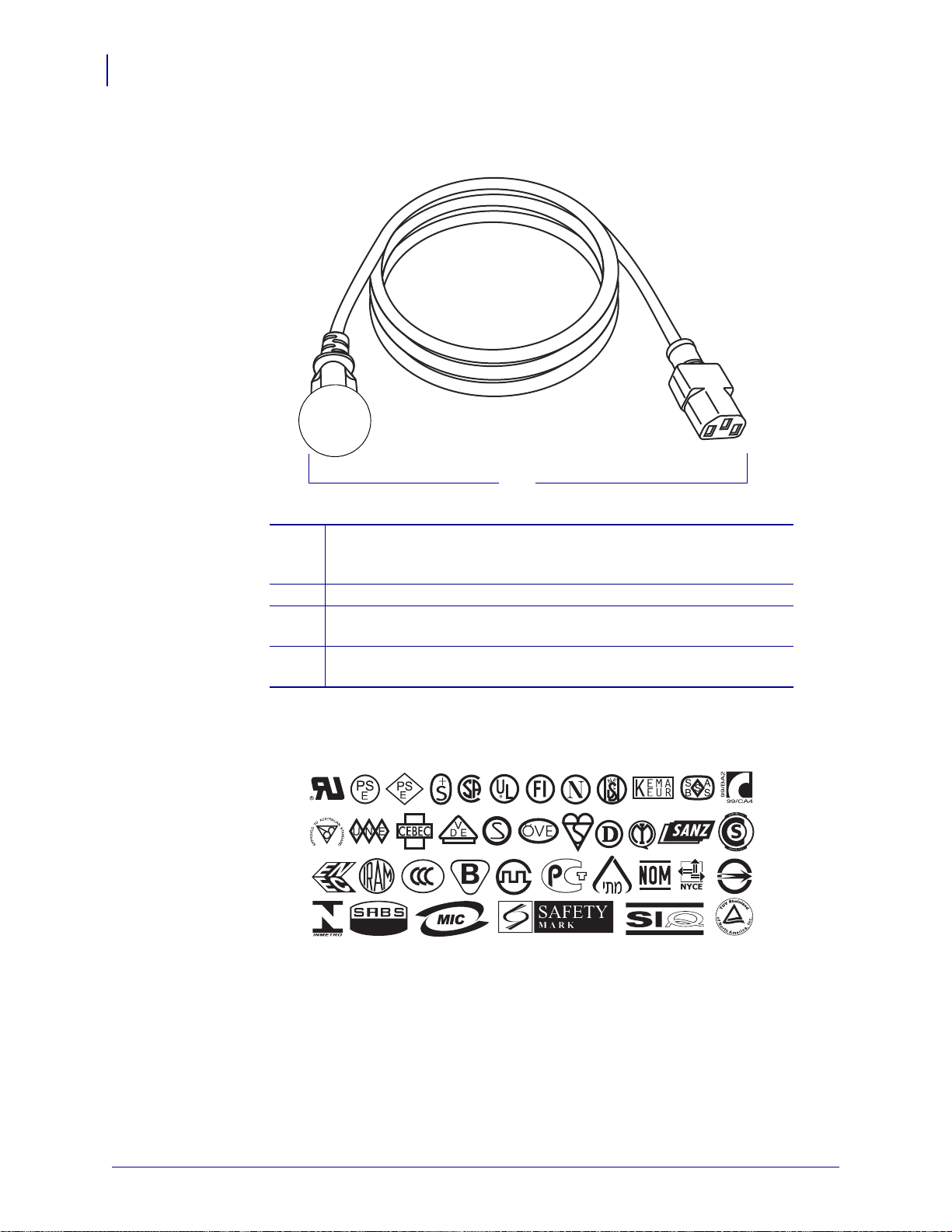

Figura 9 • Especificações do cabo de alimentação

Plugue de alimentação CA para seu país — Deve ter a marca de

certificação de pelo menos uma organização internacional de segurança reconhecida (Figura 10). Cabo HAR de 3 condutores ou outro cabo aprovado para seu país.

Conector IEC 320 — Deve ter a marca de certificação de pelo menos

uma organização internacional de segurança reconhecida (Figura 10). Comprimento ≤ 3 m (9,8 pés). Classificado para no mínimo 10 Amp,

250 VAC.

Figura 10 • Símbolos de certificações de organizações internacionais

de segurança

P1051584-094 15/5/20

Carregar fita e papel

SUPRIMENTO DE MÍDIA

FORRO DE MÍDIA

ABERTO

CARREGANDO

SUPRIMENTOS

PRESSIONE PARA ABRIR

QUANDO ESTIVER ABERTO

FORRO DE MÍDIA

QUANDO ESTIVER FECHADO

VISÃO DETALHADA

ETIQUETA

www.zebra.com/ze500-info

Use as instruções nesta seção para carregar fita (caso seja usada) e mídia em uma impressora ZE500™ (Figura 11). A fita é utilizada com etiquetas de transferência térmica. Para etiquetas térmicas diretas, não carregue a fita na impressora. Para saber se é necessário utilizar a fita com uma determinada mídia, consulte Quando usar a fita na página 37. Para adquirir fitas ou mídias Zebra certificadas, acesse http://www.zebra.com/supplies.

Atenção • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

todos os anéis, relógios, colares pendurados, crachás de identificação ou outros objetos de metal que possam tocar no cabeçote de impressão. Não é necessário desligar a impressora ao trabalhar perto de um cabeçote de impressão aberto, mas a Zebra faz essa recomendação por precaução. Se a impressora for desligada, todas as configurações temporárias, como formatos de etiqueta, serão perdidas e deverão ser recarregadas antes de a impressão ser retomada.

Para proteger o cabeçote de impressão de desgaste, use fitas que sejam mais largas do que o papel. A fita deve ser revestida no lado externo. Consulte Lado revestido da fita na página 37 para obter mais informações.

Configuração e operação da impressora

Carregar fita e papel

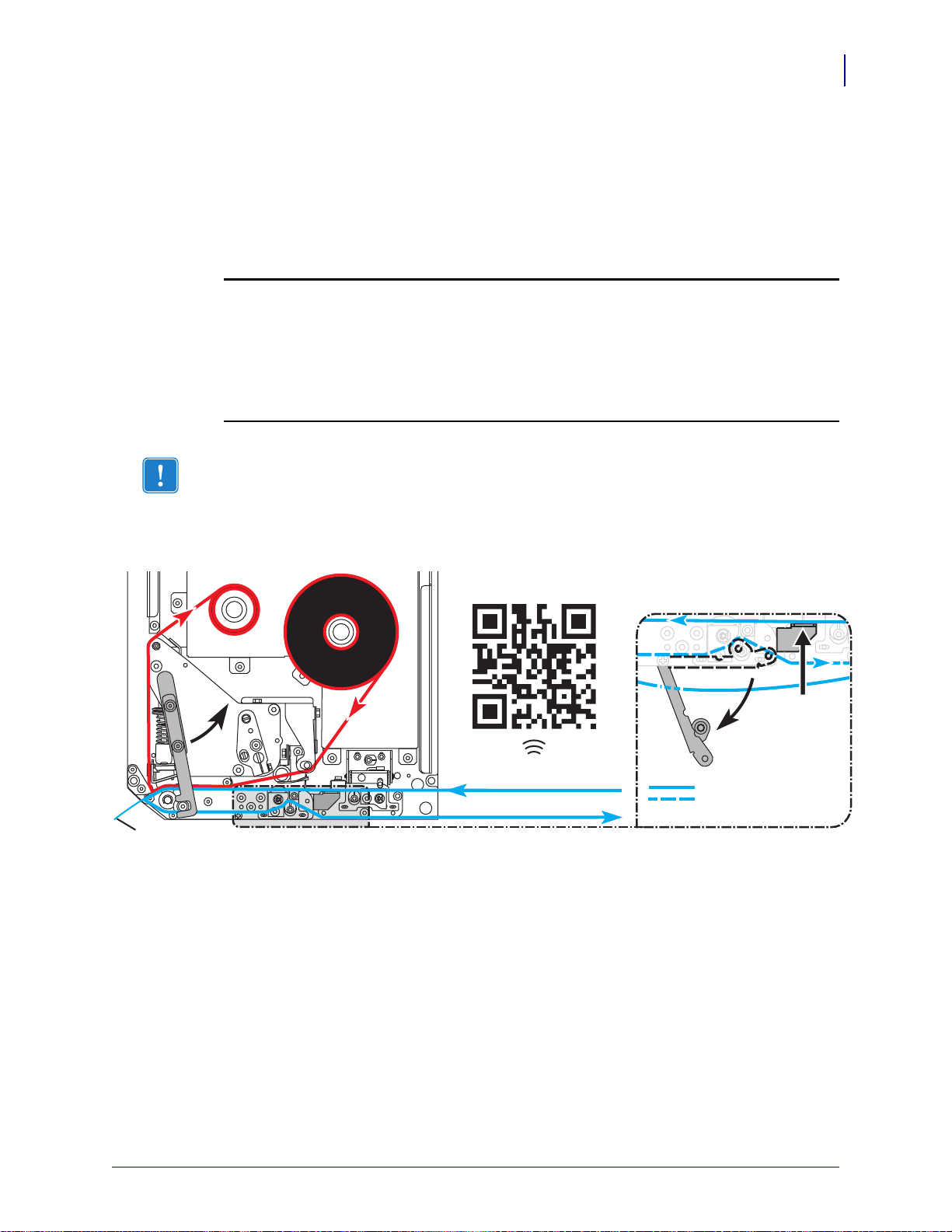

Figura 11 • Visão geral do carregamento de suprimentos

15/5/20 P1051584-094

Configuração e operação da impressora

LE LD

LE LD LE LD

Carregar fita e papel

Para carregar fita e papel, siga estas etapas:

Carregar fita

Atenção • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o esfriar.

Gire a trava de liberação de cabeçote para a posição aberta.

Posicione o rolo de fita com a extremidade solta desenrolando na direção mostrada.

3. Coloque o rolo de fita na bobina de suprimento de fita. Empurre o rolo para trás o máximo

possível.

P1051584-094 15/5/20

Configuração e operação da impressora

LE LD

Carregar fita e papel

4. Coloque um núcleo de fita vazio na bobina de recolhimento de fita. Empurre o núcleo para

trás o máximo possível.

15/5/20 P1051584-094

Configuração e operação da impressora

LE LD

LDLE

Carregar fita e papel

Atenção • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Enrole a fita sob o rolo de guia de fita inferior (1), sob o conjunto do cabeçote (2), e então sobre o rolo de guia de fita superior

(3).

Enrole a fita ao redor do núcleo na bobina de recolhimento de fita.

P1051584-094 15/5/20

Configuração e operação da impressora

LE LD

Carregar fita e papel

Como carregar o papel

7. Carregue o papel no rolo de alimentação de papel do aplicador (consulte a documentação

do aplicador para obter mais informações).

8. Aperte o botão de liberação no conjunto de rolo de impressão. Deixe o conjunto engrenar

para cima.

9. Deslize a guia de papel totalmente para fora.

15/5/20 P1051584-094

Configuração e operação da impressora

LE LD

Carregar fita e papel

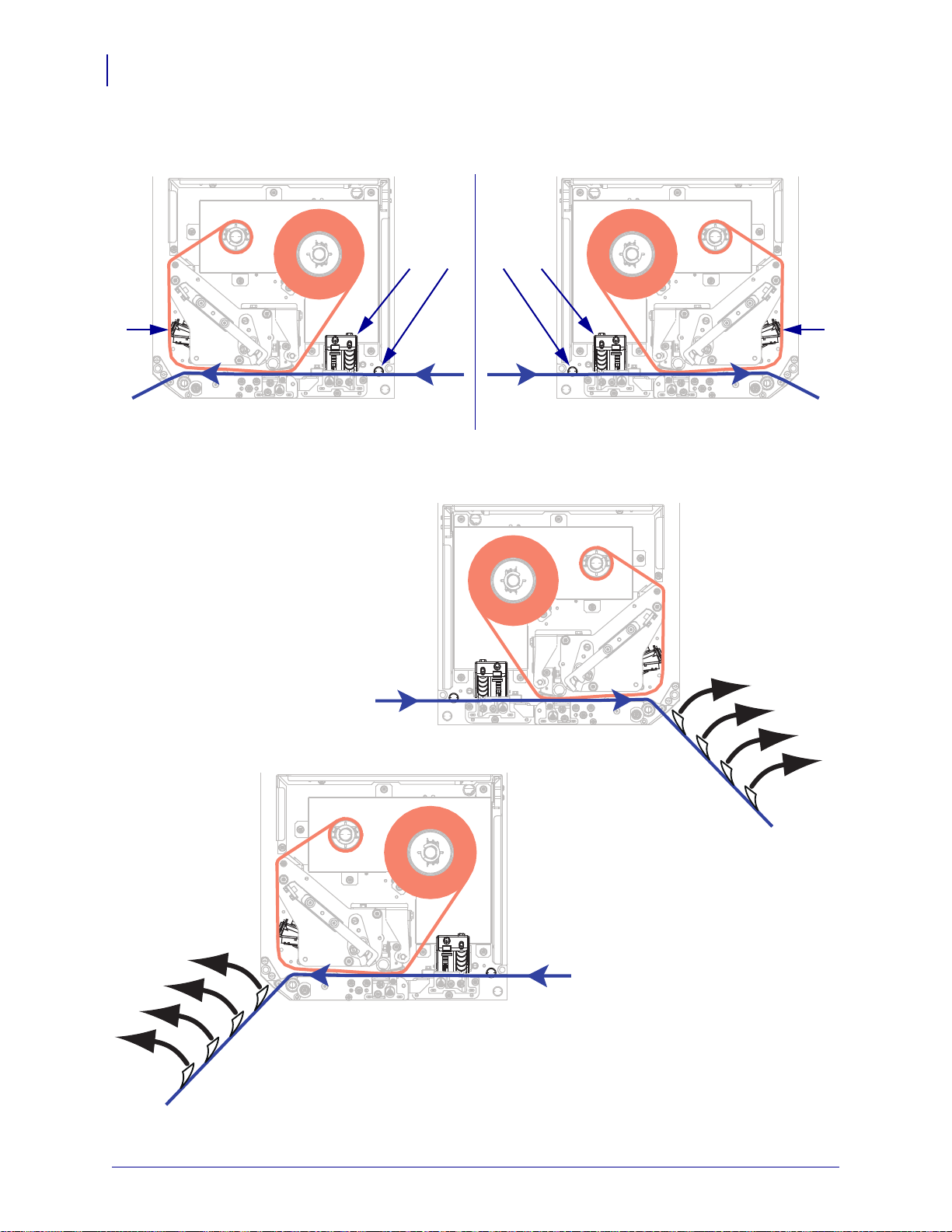

10. Enrole o papel sob o pino da guia superior (1), abaixo do conjunto de rolo de impressão

(2) e sob o conjunto do cabeçote (3).

11. Passe aproximadamente 75 cm (30 pol.) do papel além da barra de remoção. Remova e

descarte as etiquetas do forro deste papel exposto.

P1051584-094 15/5/20

Configuração e operação da impressora

LE LD

12. Deslize a guia até que ela toque levemente na borda do papel.

13. Pressione para baixo o conjunto do rolo de impressão até travá-lo.

Carregar fita e papel

14. Gire a trava de liberação de cabeçote para a posição fechada.

15/5/20 P1051584-094

Configuração e operação da impressora

LE LD

Carregar fita e papel

15. Levante a trava do rolo de remoção para que o conjunto do rolo se incline para baixo.

16. Enrole o revestimento ao redor da barra de remoção, sob o rolo de impressão, e pelo

conjunto de limpeza do rolo.

Importante • Se o aplicador tiver um tubo de ar, direcione o revestimento entre o tubo de

ar e a barra de remoção. Não rosqueie o forro sobre o tubo de ar.

P1051584-094 15/5/20

Configuração e operação da impressora

LE LD

Carregar fita e papel

17. Gire o conjunto do rolo de remoção para cima até ele travar na posição fechado.

18. Enrole o revestimento ao redor da bobina de recolhimento do aplicador (consulte a

documentação do aplicador para obter mais informações).

19. Feche a porta de papel.

20. Se desejar, execute o Autoteste CANCEL (CANCELAR) napágina134 para verificar se a

impressora está pronta para imprimir.

15/5/20 P1051584-094

Configuração e operação da impressora

Notas • ___________________________________________________________________

__________________________________________________________________________

Carregar fita e papel

P1051584-094 15/5/20

Configurações e ajustes

de impressora

Esta seção auxilia na configuração e ajuste da impressora.

Sumário

Alterar as configurações da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Configurações de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Ferramentas de manutenção e diagnóstico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Ajustes da rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Configurações de idioma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Configurações do sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Configurações de porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Calibrar a fita e sensores de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Remoção de fita usada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Ajustar os sensores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Posicionamento dos fechos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Ajuste da pressão do cabeçote de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Esta seção apresenta as configurações da impressora que podem ser alteradas e identifica as ferramentas utilizadas para essa finalidade. Essas ferramentas incluem, entre outras:

• Os comandos ZPL e Set/Get/Do (SGD) (Para obter informações, consulte o Zebra

ogramming Guide).

•O visor do painel de controle (Consulte Visor do painel de controle na página 13 para

obter mais informações.)

•As páginas da web da impressora, se a impressora tiver uma conexão de servidor de

impressão com ou sem fio ativa (Consulte o ZebraNet Wired and Wireless Print Servers User Guide para obter mais informações.)

As cópias dos manuais de referência estão disponíveis em http://www.zebra.com/manuals ou no CD do usuário fornecido com a impressora.

Esta seção contém as subseções a seguir:

• Configurações de impressão na página 67

• Ferramentas de manutenção e diagnóstico na página 76

• Ajustes da rede napágina85

• Configurações de idioma napágina90

• Configurações de porta na página 94

Para obter informações sobre RFID, consulte o RFID Programming Guide 2 (Guia de programação de RFID 2).

Observação • Você pode baixar a última versão dos manuais com referência em

http://www.zebra.com/manuals.

P1051584-094 15/5/20

Configurações de impressão

Tabela 4 • Configurações de impressão

Configurações e ajustes de impressora

Alterar as configurações da impressora

Intensidade da impressão

Velocidade de Impressão

Velocidade de série

Se desejar, utilize o Autoteste FEED (AVANÇAR) na página 136 para determinar a melhor configuração de intensidade.

Valores aceitos:

Comando(s)

0,0 – 30,0 ^MD, ~SD

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

print.tone

INTENSIDADE na página 17

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração Geral > Intensidade

Selecione a velocidade de impressão de uma etiqueta (dada em polegadas por segundo). Velocidades de impressão mais lentas normalmente produzem uma qualidade de impressão melhor.

Valores aceitos:

Comando(s)

• ZE500-4 203 dpi: 2–12 ips

• ZE500-4 300 dpi: 2–12 ips

• ZE500-6 203 dpi: 2–12 ips

• ZE500-6 300 dpi: 2-10 ips

^PR

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

media.speed

VELOCIDADE DE IMPRESSAO na página 17

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Velocidade de Impressão

Valores aceitos:

Comando(s)

• ZE500-4 203 dpi: 2–12 ips

• ZE500-4 300 dpi: 2–12 ips

• ZE500-6 203 dpi: 2–12 ips

• ZE500-6 300 dpi: 2-10 ips

^PR

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

VELOCIDADE DE SÉRIE na página 17

controle:

Página web da impressora:

nenhum

15/5/20 P1051584-094

Configurações e ajustes de impressora

Direção do papel

Localização da linha do modo destacar definida pela fábrica na posição 000

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Velocidade de retorno

Posição do modo destacar

Valores aceitos:

Comando(s)

• ZE500-4 203 dpi: 2–12 ips

• ZE500-4 300 dpi: 2–12 ips

• ZE500-6 203 dpi: 2–12 ips

• ZE500-6 300 dpi: 2-10 ips

^PR

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

VELOCIDADE DE RETORNO na página 17

controle:

Página web da impressora:

nenhum

Se for necessário, ajuste a posição do papel sobre a barra de destaque após a impressão.

• Números positivos movem o papel para fora (a linha de destaque se aproxima da borda

inicial da próxima etiqueta).

• Números negativos movem o papel para dentro (a linha de destaque se aproxima da borda

da etiqueta que acabou de ser impressa).

Valores aceitos:

Comando(s)

–120 a 120 ~TA

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

DESTACAR na página 18

controle:

P1051584-094 15/5/20

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração Geral > Destacar

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Modo de impressão

Selecione um modo de impressão compatível com as opções da impressora.

Valores aceitos:

• APLICADOR - A impressora imprime uma etiqueta

quando recebe um sinal do aplicador.

• DESTACAR - A impressora imprime os formatos de

etiqueta à medida em que os recebe. O operador da impressora pode destacar as etiquetas impressas a qualquer momento após a impressão.

• SÉRIE - A impressora imprime um lote de etiquetas

com retorno ocorrendo apenas no início e no fim do lote em vez de entre as etiquetas individuais. Esta configuração aumenta a saída de etiquetas na impressão em lote.

• RETORNO - A impressora imprime sem pausa entre

as etiquetas. O papel é enrolada em um rolo após a impressão.

• RFID —A impressora não retrocede entre as etiquetas.

Quando a última etiqueta é impressa, a impressora aguarda 1segundo por outro formato de etiqueta antes de avançar a última etiqueta impressa para a posição do modo de destaque. Utilize esse modo ao imprimir várias etiquetas de RFID no modo Destaque para aumentar a velocidade de processamento.

Comando(s)

^MM

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

media.printmode

MODO DE IMPRESSÃO na página 18

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração Geral > Modo de Impressão

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Porta do aplicador

Iniciar sinal de impressão

Selecione o modo apropriado para a porta do aplicador, como sugerido pelo fabricante.

Valores aceitos:

• DESLIGADO: A porta do aplicador está desligada.

• MODO 1: Emite o sinal ~END_PRINT baixo

enquanto a impressora está movendo a etiqueta a frente.

• MODO 2: Emite o sinal ~END_PRINT alto enquanto

a impressora está movendo a etiqueta a frente.

• MODO 3: Emite o sinal ~END_PRINT baixo por

20 milissegundos quando uma etiqueta foi concluída e posicionada. Não emitido durante os modos de impressão contínua.

• MODO 4: Emite o sinal ~END_PRINT baixo alto por

20 milissegundos quando uma etiqueta foi concluída e posicionada. Não emitido durante os modos de impressão contínua.

Comando(s)

^JJ

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

device.applicator.end_print

PORTA DO APLICADOR na página 18

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Aplicador

Este parâmetro determina como a impressora reage à entrada do Sinal de Iniciar a Impressão no pino 3 do conector da interface do aplicador na traseira da impressora.

Importante • O Sinal de Início de Impressão é determinado pelo fabricante do aplicador.

A impressora deve usar as configurações corretas para funcionar corretamente.

Valores aceitos:

Comando(s)

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

controle:

Página web da impressora:

• MODO DE PULSO - As etiquetas são impressas

quando o sinal oscila de ALTO para BAIXO ou BAIXO para ALTO, como especificado pelo comando SGD device.applicator.start_print.

• MODO DE NÍVEL - As etiquetas são impressas pelo

tempo em que o sinal é emitido BAIXO.

^JJ

nenhum

na página 18

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Sinal de Início de Impressão

P1051584-094 15/5/20

Tabela 4 • Configurações de impressão (Continuação)

Tipo de papel Selecione o tipo de papel que você deseja usar.

• Ao selecionar o tipo CONTÍNUO, é necessário incluir o comprimento da etiqueta no

formato da etiqueta (^LL se estiver utilizando ZPL).

• Se você selecionar NÃO CONTÍNUO para vários papéis não contínuos, a impressora

alimenta papel para calcular o tamanho da etiqueta.

Consulte Tipos de papel napágina35 para obter mais informações.

Valores aceitos:

Comando(s)

• CONTÍNUO

• NÃO CONTÍNUO

^MN

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

TIPO DE PAPEL na página 18

controle:

Exibir e Modificar as Configurações da impressora >

Configuração de Papel > Tipo de Papel

Método de impressão

Página web da impressora:

Especifica se a fita está sendo usada. O Papel de Transferência Térmica exige fita para impressão enquanto que o papel de Transferência Térmica Direta, não.

Para determinar se você precisa usar esta fita, consulte Quando usar a fita napágina37.

Valores aceitos:

Comando(s)

• TRANSF. TÉRMICA

• TÉRMICA DIRETA

^MT

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

MÉTODO DE IMPRESSÃO na página 19

controle:

Exibir e Modificar as Configurações da Impressora >

Configurações de Papel > Método de Impressão

Largura de impressão

Página web da impressora:

Especifique a largura das etiquetas em uso.

Nota • Larguras muito estreitas podem resultar em partes do formato da etiqueta não

serem impressos no papel. Larguras muito grandes desperdiçam a memória de formatação e podem fazer com que a impressora não imprima a etiqueta na íntegra e imprima no rolo de impressão. Esta configuração pode afetar a posição horizontal do formato da etiqueta caso a imagem tenha sido invertida com o comando ^POI ZPL II.

Valores aceitos:

mínimo: 2 pontos máximo:

• ZE500-4 203 dpi: 832 pontos

• ZE500-4 300 dpi: 1228 pontos

• ZE500-6 203 dpi: 1344 pontos

• ZE500-6 300 dpi: 1984 pontos

Comando(s)

^PW

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

LARGURA DE IMPRESSÃO na página 19

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração de Papel > Largura de Impressão

Configurações e ajustes de impressora

Alterar as configurações da impressora

15/5/20 P1051584-094

Configurações e ajustes de impressora

Comprimento da etiqueta (incluindo o espaço entre as etiquetas)

Espaço entre as etiquetas

Configure o comprimento máximo da etiqueta com aproximadamente esse valor

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Comprimento máximo da etiqueta

Por exemplo, se o comprimento da etiqueta for 152 mm (6,0 pol.), incluindo o espaço entre as etiquetas, configure o parâmetro no mínimo com 178 mm (7,0 pol.).

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

Página web da impressora:

P1051584-094 15/5/20

Valores aceitos:

Comando(s)

controle:

0 para o comprimento máximo da etiqueta aceito pela impressora.

^ML

nenhum

na página 19

Exibir e Modificar as Configurações da Impressora >

Configuração de Papel > Comprimento Máximo

Configurações e ajustes de impressora

Tabela 5 • Configurações de tensão da fita

Largura da fita

Comprimento da fita

300 metros 450 metros 600 metros

3 ao 5 pol. (76 a 127 mm)

BAIXA BAIXA BAIXA

4 ao 6 pol. (102 a 152 mm)

BAIXA BAIXA ou MÉDIA BAIXA ou MÉDIA

5 ao 7 pol. (127 a 178 mm)

BAIXA ou MÉDIA MEDIA MÉDIA OU ALTA

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Tensão da fita Selecione a configuração da tensão da fita que é apropriada para a largura ou tipo de papel

sendo impresso. ALTA pode ser usado para a maioria dos papéis. A configuração correta é determinada pela combinação da largura da fita e seu comprimento (Tabe la 5). Se necessário, use um valor mais baixo para papéis estreitas ou brilhantes.

Valores aceitos:

Comando(s)

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

controle:

Página web da impressora:

Sequência de retorno

Valores aceitos:

Comando(s)

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

controle:

Página web da impressora:

• ALTA

• MEDIA

• BAIXA

^JW

nenhum

na página 27

nenhum

• APÓS (retorno ocorre imediatamente após a última

etiqueta estar completa)

• DESLIGADA (sem retorno)

• ANTES (retorno ocorre antes do movimento de avanço

da primeira etiqueta)

• PADRÃO

~JS

nenhum

RETROCESSO na página 28

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Retorno

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Posição superior da etiqueta

Posição esquerda da etiqueta

Contagem de teste do cabeçote

Erro em pausa

Valores aceitos:

Comando(s)

–120 a 120 ^LT

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

TOPO DA ETIQUETA na página 28

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Topo da Etiqueta

Valores aceitos:

Comando(s)

–9999 a 9999 ^LS

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

POSIÇÃO ESQUERDA na página 28

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração Avançada > Posição Esquerda

A impressora ZE500-6 executa periodicamente um teste funcional do cabeçote de impressão. Este parâmetro estabelece quantas etiquetas são impressas entre esses testes internos.

Valores aceitos:

Comando(s)

0000 (desabilita o teste) a 9999 ^JT

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

CONTAGEM DE TESTE DO CABEÇOTE na página 28

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Contagem de Teste de Cabeçote

Quando esta opção está habilitada e a impressora está em pausa, a impressora ajusta o estado de erro do aplicador.

Valores aceitos:

Comando(s)

• AT I VA DO

• DESATIVADO

^JJ

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

na página 29

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Erro em Pausa

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 4 • Configurações de impressão (Continuação)

Modo baixo da fita

Saída de fita baixa

Modo de reimpressão

A funcionalidade Fita Baixa determina se a impressora vai gerar um aviso quando a quantidade de fita restante no rolo estiver baixa.

Quando a funcionalidade Fita Baixa estiver desligada, o sinal de saída (pino 9) não funciona, o aviso

FITA BAIXA não é exibido e a impressora continua a imprimir até que a fita acabe.

Quando a funcionalidade Fita Baixa está habilitada, o sinal de saída (pino 9) no porta do aplicador está funcional. Quando a quantidade de fita no eixo de suprimento está baixa, o sinal de saída é emitido para que seja mostrado um aviso de

FITA BAIXA. Ajuste o sinal

de saída para emitir ALTO ou BAIXO.

Valores aceitos:

Comando(s)

• AT I VA DO

• DESATIVADO

^JJ

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

MODO BAIXO DA FITA na página 29

controle:

Página web da impressora:

nenhum

Quando a funcionalidade de Fita Baixa está habilitada, este parâmetro determina se o sinal de saída no pino 9 é ALTO ou BAIXO.

Valores aceitos:

Comando(s)

• ATIVO ALTO

• ATIVO BAIXO

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

device.applicator.ribbon_low

SAÍDA DE FITA BAIXA na página 29

controle:

Página web da impressora:

nenhum

Quando o modo reimpressão está ativado, é possível reimprimir a última etiqueta impressa mantendo pressionados PAUSE + CANCEL no painel de controle da impressora

Valores aceitos:

Comando(s)

• LIGADO

• DESLIGADO

^JZ

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

MODO DE REIMPRESSAO na página 30

controle:

Página web da impressora: N/A

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Ferramentas de manutenção e diagnóstico

Tabela 6 • Ferramentas de manutenção e diagnóstico

Aviso prévio para papel e fita

Aviso prévio para manutenção

Intervalo de limpeza de cabeçote de impressão

Quando esta funcionalidade está habilitada, a impressora impressora avisa quando o papel ou fita está próximo ao fim no rolo.

Valores aceitos:

Comando(s)

PAPEL DESABILITADO, PAPEL HABILITADO ^JH

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

AVISO PRÉVIO DE PAPEL na página 19

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Aviso Prévio (Papel)

Quando esta funcionalidade está habilitada, a impressora avisa quando o cabeçote de impressão precisa ser limpo.

Valores aceitos:

Comando(s)

MANUT. DESLIGADO, MANUT. LIGADO ^JH

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

AVISO PRÉVIO DE MANUTENÇÃO na página 20

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Aviso Prévio (Manutenção)

Quando o Aviso Prévio para Manutenção está habilitado, ajuste este valor para o tamanho de papel ou rolo de fita que você está utilizando.

Quando o cabeçote de impressão atingir o tamanho estabelecido, a mensagem

WARNING CLEAN PRINTHEAD (AVISO DE LIMPEZA DE CABEÇOTE DE

IMPRESSÃO) aparece no visor do painel de controle. Quando a função de alerta estiver ativada, a impressora gera um alerta.

Valores aceitos:

0 M/0 PÉS a 450M/1476 PÉS em incrementos de 50 M

Comando(s)

^JH

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

na página 21

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Limpeza de Cabeçote

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Configurar a expectativa de vida do cabeçote de impressão

Contador não reiniciável

Contadores controlados pelo usuário

Quando o Aviso Prévio para Manutenção está habilitado, ajuste este valor para o número de polegadas de papel que o cabeçote de impressão é esperado imprimir.

Quando o cabeçote de impressão atingir o tamanho estabelecido, o aviso

REPLACE HEAD

(AVISO DE SUBSTITUIÇÃO DE CABEÇOTE) aparece no visor do

WARNING

painel de controle. Quando a função de alerta estiver ativada, a impressora gera um alerta.

Valores aceitos:

0 M/0 PÉS a 450M/1476 PÉS em incrementos de 50 M

Comando(s)

^JH

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

VIDA DO CABEÇOTE na página 21

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Gerais > Vida do Cabeçote

O contador não reiniciável fornece o tamanho total do papel que a impressora já imprimiu. Você pode usar comandos do firmware para mudar a unidade de medida deste contador.

Comando(s)

^MA (para mudar a unidade de medida)

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

NONRESET CNTR na página 22

controle:

Página web da impressora:

nenhum

Dois contadores controlados pelo usuário fornecem o tamanho total de papel que a impressora já imprimiu deste a última vez que o contador foi reiniciado. Você pode usar comandos do firmware para mudar a unidade de medida e reiniciar estes contadores.

Comando(s)

relacionado(s) ao ZPL:

Comandos SGD usados:

^MA (para mudar a unidade de medida) ~RO (para reiniciar os contadores) odometer.media_marker_count1 odometer.media_marker_count2

Item do menu do painel de

controle:

Página web da impressora:

RESET CNTR1 na página 22 RESET CNTR2 na página 22

nenhum

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Imprimir leituras dos contadores

Informações sobre a impressão

Imprime uma etiqueta que lista as leituras do odômetro dos seguintes contadores:

• o contador não reiniciado

• os dois contadores controlados pelo usuário

• os contadores Aviso Prévio para Manutenção, que indicam quando o cabeçote de

impressão foi limpo por último e a vida do cabeçote de impressão (Se a funcionalidade Aviso Prévio para Manutenção está desabilitada, os contadores relacionados não serão mostrados.)

Comando(s)

~HQ

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

PRINT METERS na página 22

controle:

Página web da impressora:

nenhum

Imprima as informações específicas em uma ou mais etiquetas.

• FONTES - Imprime as fontes disponíveis na impressora, incluindo as fontes padrão

da impressora, além de quaisquer fontes opcionais. As fontes podem estar armazenadas na RAM ou na memória Flash.

• CÓDIGOS DE BARRA - Imprime os códigos de barra disponíveis na impressora.

Os código de barra podem estar armazenadas na RAM ou na memória Flash.

• IMAGENS - Imprime as imagens disponíveis armazenadas na RAM da impressora,

memória Flash ou cartão de memória opcional.

• FORMATOS - Imprime os formatos disponíveis armazenados na RAM , memória

Flash ou cartão de memória opcional.

• CONFIGURAÇÃO - Imprime a etiqueta de configuração da impressora.

• REDE - Imprime as configurações para qualquer servidor de impressão que esteja

instalado.

• TODOS - Imprime as seis etiquetas anteriores.

Comando(s)

relacionado(s) ao ZPL:

Configuração da impressora: ~WC Rede: ~WL Outros: ^WD

Comandos SGD usados: nenhum

Item do menu do painel de

controle:

LISTAR FONTES na página 22 LISTAR CÓDIGO DE BARRAS na página 23 LISTAR IMAGENS na página 23 LISTAR FORMATOS na página 23 LISTAR CONFIGURAÇÃO na página 23 LISTAR REDE na página 23 LISTAR TODOS na página 24

Página web da impressora:

Exibir e Modificar as Configurações da Impressora

> Imprimir Listagens na Etiqueta

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Imprimir o perfil do sensor

Inicializar memória flash

Ação de inicialização

Mostra as configurações do sensor comparadas com as leituras atuais do sensor. Para interpretar os resultados do perfil do sensor, veja Perfil do sensor na página 141

Comando(s)

~JG

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

PERFIL DO SENSOR na página 24

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora

> Imprimir Listagens na Etiqueta

Esta opção apaga todas as informações previamente armazenadas da memória Flash

Atenção • Esta opção apaga completamente a memória Flash.

Comando(s)

^JB

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

INIT FLASH MEM. na página 24

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações Avançadas > Formatar Memória

Configurar o método de inicialização

Configure a ação que será tomada pela impressora durante a sequência de inicialização.

• CALIBRAR ajusta os níveis e os limites dos sensores, determina o comprimento da

etiqueta e alimenta o papel até o próximo rolo.

• ALIMENTAR alimenta as etiquetas até o primeiro ponto de registro.

• COMPRIMENTO determina o comprimento da etiqueta utilizando os valores

atuais dos sensores e alimenta o papel até o próximo rolo.

• SEM MOVIMENTO informa à impressora para não mover o papel. É necessário

verificar manualmente se o rolo está posicionado corretamente ou pressionar Feed para posicionar o próximo rolo.

• CAL. RÁPIDA configura os limites do papel e do rolo sem ajustar o ganho dos

sensores, determina o comprimento da etiqueta e alimenta o papel até o próximo rolo.

Valores aceitos:

Comando(s)

• CALIBRAR

• ALIMENTAR

• COMPRIMENTO

• SEM MOVIMENTO

• CAL. RAPIDA

^MF

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

INICIALIZAÇÃO DE PAPEL na página 27

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora

> Calibragem

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Ação de cabeçote fechado

Configurar a ação de cabeçote fechado

Configure a ação que será executada pela impressora quando o cabeçote de impressão for fechado.

• CALIBRAR ajusta os níveis e os limites dos sensores, determina o comprimento da

etiqueta e alimenta o papel até o próximo rolo.

• ALIMENTAR alimenta as etiquetas até o primeiro ponto de registro.

• COMPRIMENTO determina o comprimento da etiqueta utilizando os valores

atuais dos sensores e alimenta o papel até o próximo rolo.

• SEM MOVIMENTO informa à impressora para não mover o papel. É necessário

verificar manualmente se o rolo está posicionado corretamente ou pressionar Feed para posicionar o próximo rolo.

• CAL. RÁPIDA configura os limites do papel e do rolo sem ajustar o ganho dos

sensores, determina o comprimento da etiqueta e alimenta o papel até o próximo rolo.

Valores aceitos:

Comando(s)

• CALIBRAR

• ALIMENTAR

• COMPRIMENTO

• SEM MOVIMENTO

• CAL. RAPIDA

^MF

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

CABEÇOTE FECHADO na página 28

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora

> Calibragem

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Carregar padrões Carregar padrões da impressora ou servidor da impressora

• FÁBRICA — Restaura todos os parâmetros da impressora, exceto as configurações

de rede, para os padrões de fábrica. Tenha cuidado ao carregar os padrões porque todas as configurações alteradas manualmente devem ser recarregadas.

• REDE — Reinicializa o servidor de impressão com ou sem fio da impressora. Com

um servidor de impressão sem fio, a impressora reassociará à sua rede sem fio.

• ÚLTIMO SALVO — Carrega as configurações do último salvamento permanente.

Valores aceitos:

Comando(s)

relacionado(s) ao ZPL:

• FÁBRICA

• REDE

• ULTIMO SALVO

Fábrica: ^JUF Rede: ^JUN Último salvo: ^JUR

Comandos SGD usados:

Item do menu do painel de

controle:

nenhum Disponíveis como opções ao sair do Modo de

Configuração Consulte Sair do Modo de

Configuração na página 15

Tecla(s) do painel de controle:

Fábrica: Pressione FEED + PAUSE durante a inicialização da impressora para redefinir os parâmetros aos valores da fábrica.

Rede: Pressione CANCEL + PAUSE durante a inicialização da impressora para redefinir os parâmetros aos valores da fábrica.

Último salvo: N/A

Página web da impressora:

Fábrica: Exibir e Modificar as Configurações de

Impressora > Restaurar Configuração Padrão

Rede: Configurações do servidor de impressão >

Redefinir servidor de impressão

Último salvo: Exibir e Modificar as Configurações

de Impressora > Restaurar a Configuração Salva

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Calibragem do sensor de papel e fita

Modo de diagnóstico de comunicação

Calibrar a impressora para ajustar a sensibilidade dos sensores de papel e fita. Para obter instruções completas sobre a execução do procedimento de calibragem,

consulte Calibrar a fita e sensores de papel na página 98.

Valores aceitos:

Comando(s)

N/A ~JC

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

CALIBRAGEM DE PAPEL E FITA na página 25

controle:

Tecla(s) do painel de controle:

Pressione PAUS E + FEED + CANCEL por 2 segundos para iniciar a calibragem.

Página web da impressora:

O procedimento de calibragem não pode ser iniciado pelas páginas da web. Consulte as páginas da web a seguir para as configurações que são feitas durante a calibragem do sensor:

Exibir e Modificar as Configurações da

Impressora > Calibragem

Importante •

Estas configurações não devem ser alteradas a menos que tenha sido solicitado pelo suporte técnico da Zebra Technical ou por um técnico de manutenção autorizado.

Use esta ferramenta de diagnóstico para que a impressora forneça valores hexadecimais para todos os dados que ela recebe.

Para mais informações, consulte Teste de diagnóstico de comunicação napágina139.

Valores aceitos:

Comando(s)

• DESATIVADO

• AT I VA DO

~JD para iniciar, ~JE para desativar

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

COMMUNICATIONS na página 26

controle:

Página web da impressora: N/A

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Conversão de formato

Seleciona o fator de escala de bitmap. O primeiro número é o valor original de pontos por polegada (dpi); o segundo, o dpi para o qual deseja dimensionar.

Valores aceitos:

Comando(s)

• NENHUM

• 150 → 300

• 150 → 600

• 200 → 600

• 300 → 600

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

CONVERTER FORMATO na página 30

controle:

Página web da impressora: nenhum

Visor idle (Ociosa)

Seleciona a informação exibida no visor da impressora quando a impressora está ociosa.

Valores aceitos:

Comando(s)

• VERSAO FIRMWARE (FW)

• MM/DD/AA 24 HR

• M/DD/AA 12 HR

• DD/MM/AA 24 HR

• DD/MM/AA 12 HR

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

VISOR IDLE (OCIOSA) na página 30

controle:

Página web da impressora: N/A

Data RTC Este parâmetro permite que você ajuste a data a ser mostrada no Visor Ocioso.

Comando(s)

^ST

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

HORA RTC na página 31

controle:

Página web da impressora: nenhum

Hora RTC Este parâmetro permite que você ajuste a hora a ser mostrada no Visor Ocioso.

Comando(s)

^ST

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

HORA RTC na página 31

controle:

Página web da impressora: nenhum

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 6 • Ferramentas de manutenção e diagnóstico (Continuação)

Nível de senha Este parâmetro permite selecionar se determinados ou todos os itens de menu

selecionados na fábrica são protegidos por senha.

Valores aceitos:

Comando(s)

• ITENS SELEC.

• TODOS OS ITENS

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

NÍVEL DE SENHA na página 34

controle:

Página web da impressora: nenhum

Executar um programa ZBI

Se o ZBI 2.0 foi instalado, você pode escolher executar um programa ZBI que tenha sido baixado para a impressora.

Valores aceitos:

Comando(s)

N/A ^JI, ~JI

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

zbi.control.run

Executar o programa ZBI especificado* na página 31

controle:

Página web da impressora:

Listagem de diretórios

P1051584-094 15/5/20

Ajustes da rede

As configurações de rede são exibidas na etiqueta de configuração de rede (Figura 12)

Configurações e ajustes de impressora

Alterar as configurações da impressora

Figura 12 • Exemplo de etiqueta de configuração de rede.

Tabela 7 • Ajustes da rede

Rede Principal Selecionar o dispositivo de rede principal

Este parâmetro determina que dispositivo deve ser considerado principal na seleção de dispositivo ativo.

Valores aceitos:

Comando(s)

• COM FIO

• SEM FIO

^NC

relacionado(s) ao ZPL:

Comandos SGD usados: ip.primary_network

Item do menu do painel de

REDE PRINCIPAL na página 31

controle:

Página web da impressora: nenhum

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 7 • Ajustes da rede (Continuação)

Carregar do dispositivo externo

Servidor de impressão ativo

Visualizar se as Configurações de IP são carregadas da impressora ou servidor de impressão

Este parâmetro diz quando utilizar as configurações de LAN/WAN da impressora ou do servidor de impressão na inicialização. O padrão é usar as configurações da impressora.

Valores aceitos:

Comando(s)

• SIM

• NÃO

^NP

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

na página 31

controle:

Página web da impressora: nenhum

Visualizar o servidor de impressão ativo

Este item de menu exibe que servidor de impressão está sendo utilizado. Isto diz que configuração do dispositivo, como protocolo IP e endereço IP, estão sendo mostrados nestes itens de menu.

Valores aceitos:

• SEM FIO indica que um servidor de impressão sem fio está ativo.

• INTERNO COM FIO indica que um servidor de impressão interno com fio está ativo.

• EXTERNO COM FIO indica que um servidor de impressão externo com fio está ativo.

• NENHUM indica que uma das opções de rede está instalada, mas não está ativa. Quando NENHUM é mostrado para este item de menu, os itens específicos de dispositivo, como o protocolo IP e o endereço IP, não serão mostrados.

Comando(s)

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

PRINTSRVR ATIVO na página 32

controle:

Página web da impressora: nenhum

P1051584-094 15/5/20

Tabela 7 • Ajustes da rede (Continuação)

Protocolo IP Configure o método de resolução IP

Valores aceitos:

Comando(s)

• TODOS

• SOM. RESOL. IP

• RARP

• BOOTP

• DHCP

• DHCP & BOOTP

• PERMANENTE

^ND

relacionado(s) ao ZPL:

Comandos SGD usados: Com fio: internal_wired.ip.protocol

external_wired.ip.protocol

Sem fio: wlan.ip.protocol

Item do menu do painel de

PROTOCOLO IP na página 32

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicação de Rede > Configurações TCP/IP > Protocolo IP

Endereço IP Exibir ou alterar o endereço IP da impressora

Visualizar e, se necessário, alterar o endereço IP da impressora. As alterações desta configuração são salvas somente se o PROTOCOLO IP estiver

configurado como PERMANENTE. Para que as alterações salvas sejam aplicadas, redefina o servidor de impressão (consulte Reiniciar rede na página 89).

Valores aceitos:

Comando(s)

000 a 255 para cada campo ^ND

relacionado(s) ao ZPL:

Comandos SGD usados: Com fio: internal_wired.ip.addr

external_wired.ip.addr

Sem fio: ip.addr, wlan.ip.addr

Item do menu do painel de

ENDEREÇO IP na página 32

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicação de Rede > Configurações TCP/IP > Endereço IP

Configurações e ajustes de impressora

Alterar as configurações da impressora

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 7 • Ajustes da rede (Continuação)

Máscara de subrede

Exibir ou configurar a sub-rede

Visualizar e, se necessário, alterar a máscara de sub-rede. Este item de menu é exibido somente se um servidor de impressão com ou sem fio

estiver instalado na impressora. Para salvar as alterações desta configuração, configure o PROTOCOLO

IP em PERMANENTE e redefina o servidor de impressão (consulte

Reiniciar rede napágina89).

Valores aceitos:

Comando(s)

000 a 255 para cada campo ^ND

relacionado(s) ao ZPL:

Comandos SGD usados: Com fio: internal_wired.ip.netmask

Sem fio: wlan.ip.netmask

Item do menu do painel de

MÁSCARA DE SUB-REDE na página 32

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Gateway padrão Exibir ou configurar o gateway padrão

Visualizar e, se necessário, alterar o gateway padrão. Este item de menu é exibido somente se um servidor de impressão com ou sem fio

estiver instalado na impressora. Para salvar as alterações desta configuração, configure o PROTOCOLO

IP em PERMANENTE e redefina o servidor de impressão (consulte

Reiniciar rede napágina89).

Valores aceitos:

Comando(s)

000 a 255 para cada campo ^ND

relacionado(s) ao ZPL:

Comandos SGD usados: Com fio: internal_wired.ip.gateway

Sem fio: wlan.ip.gateway

Item do menu do painel de

GATEWAY PADRÃO na página 33

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

external_wired.ip.netmask

Configurações de Comunicação de Rede > Configurações TCP/IP > Máscara de Subrede

external_wired.ip.gateway

Configurações de Comunicação de Rede > Configurações TCP/IP > Gateway Padrão

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 7 • Ajustes da rede (Continuação)

Endereço MAC Visualizar o endereço MAC

Visualize o endereço de controle de acesso ao papel (MAC) do servidor de impressão que está instalado na impressão (com ou sem fio).

Valores aceitos:

Comando(s)

N/A nenhum

relacionado(s) ao ZPL:

Comandos SGD usados: Com fio: internal_wired.mac_addr

external_wired.mac_addr

Sem fio: wlan.mac_addr

Item do menu do painel de

ENDEREÇO MAC na página 33

controle:

Página web da impressora: nenhum

ESSID Visualizar o valor de ESSID

Valores aceitos:

sequência de 32 caracteres alfanuméricos (padrão 125)

Comando(s)

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados: wlan.essid

Item do menu do painel de

ESSID na página 33

controle:

Página web da impressora: nenhum

Reiniciar rede Esta opção reinicia o servidor de impressão com ou sem fio. O servidor de impressão

deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas.

Valores aceitos:

Comando(s)

N/A ~WR

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

device.reset

REINICIAR REDE napágina33

controle:

Página web da impressora:

Configurações do servidor de impressão >

Configurações de fábrica do servidor de impressão

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Configurações de idioma

Tabela 8 • Configurações de idioma

Idioma Se for necessário, altere o idioma que a impressora exibe.

Esta alteração afeta as palavras que aparecem:

• mensagens de status e erro

• os parâmetros da impressora

• a etiqueta de configuração da impressora, a etiqueta de configuração de rede e outras

etiquetas que você pode selecionar para imprimir através dos menus de usuário (Isto não se aplica para japonês, coreano, chinês simplificado ou chinês tradicional. Etiquetas para estas línguas são impressas em inglês)

Nota • As seleções para este parâmetro são exibidas nos idiomas atuais para que o

usuário selecione o que lhe for mais apropriado.

Caractere de controle

Valores aceitos:

INGLÊS, ESPANHOL, FRANCÊS, ALEMÃO, ITALIANO, NORUEGUÊS, PORTUGUÊS, SUECO, DINAMARQUÊS, ESPANHOL 2, HOLANDÊS, FINLANDÊS, JAPONÊS, COREANO, CHINÊS SIMPLIFICADO, CHINÊS TRADICIONAL, RUSSO, POLONÊS, TCHECO, ROMENO

Comando(s)

^KL

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

IDIOMA na página 34

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configuração Geral > Idioma

Configurar o valor do caractere do prefixo de controle

A impressora procura este caractere hexadecimal de dois dígitos para indicar o início de uma instrução de controle ZPL/ZPL II.

Configure o caractere do prefixo de controle para que combine com os formatos de etiqueta utilizados.

Valores aceitos: 00 a FF

Comando(s)

^CT ou ~CT

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

CONTROL PREFIX na página 26

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Controle ZPL

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 8 • Configurações de idioma (Continuação)

Caractere de comando

Caractere delimitador

Configurar o valor do formato de prefixo de comando

O prefixo do comando de formato é um valor hexadecimal de dois dígitos utilizado como um marcador de local de parâmetros em instruções de formato ZPL/ZPL II. A impressora procura este caractere hexadecimal para indicar o início de uma instrução de formato ZPL/ZPL II.

Ajusta o prefixo do comando de formato para corresponder com o que é usado nos formatos de suas etiquetas.

Importante • O mesmo valor hexadecimal não pode ser utilizado para o prefixo do

comando de formato, caractere de controle e caracteres delimitadores. A impressora deve perceber caracteres diferentes para funcionar adequadamente. Se o valor for configurado através do painel de controle, a impressora ignorará qualquer valor que estiver sendo usado.

Valores aceitos: 00 a FF

Comando(s)

^CC ou ~CC

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

PREFIXO FORMAT. na página 27

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Controle ZPL

Configurar o valor do caractere delimitador

O caractere delimitador é um valor hexadecimal de dois dígitos utilizado como um marcador de local de parâmetros em instruções de formato ZPL/ZPL II.

Configure o caractere delimitador para que combine com os formatos de etiqueta utilizados.

Valores aceitos: 00 a FF

Comando(s)

^CD ou ~CD

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

CARACTERE DELIMITADOR na página 27

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Controle ZPL

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 8 • Configurações de idioma (Continuação)

Modo ZPL Configurar o modo ZPL

Selecione o modo ZPL que corresponde com o que é usado no formato de suas etiquetas. Esta impressora aceita os formatos de etiqueta gravados em ZPL ou ZPL II, eliminando a

necessidade de regravar qualquer formato ZPL já existente. A impressora permanece no modo selecionado até ser alterada em uma das formas listadas.

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

Página web da impressora:

Valores aceitos:

Comando(s)

controle:

• ZPL II

• ZPL

^SZ

nenhum

MODO ZPL na página 27

Exibir e Modificar as Configurações da Impressora >

Controle ZPL

P1051584-094 15/5/20

Configurações do sensor

Tabela 9 • Configurações do sensor

Tipo de sensor Selecionar o sensor de papel

Selecionar o sensor de papel adequado ao papel que está sendo usado.

Configurações e ajustes de impressora

Alterar as configurações da impressora

Valores aceitos:

Comando(s)

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

controle:

Página web da impressora:

• ROLO

• MARCA

^JS

nenhum

TIPO DE SENSOR na página 19

Exibir e Modificar as Configurações da Impressora

> Configuração de Papel

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Configurações de porta

Tabela 10 • Configurações de porta

Comunicações paralelas

Comunicações seriais

Configurar comunicações paralelas

Selecione a porta de comunicação que corresponde a que está sendo usada pelo computador.

Valores aceitos:

Comando(s)

• BIDIRECIONAL

• UNIDIRECIONAL

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

PARRALEL COMM. na página 25

controle:

Página web da impressora:

Exibir e Modificar as Configurações da

Impressora> Configuração da Porta Serial

Configurar comunicações seriais

Selecione a porta de comunicação que corresponde a que está sendo usada pelo computador.

Valores aceitos:

• RS232

• RS422/485

• RS485 MULTIDROP

Nota • Selecione RS232 se estiver utilizando

um adaptador externo para ativar a operação RS422/485.

Comando(s)

nenhum

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

nenhum

SERIAL COMM. na página 25

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > Com Seriais

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 10 • Configurações de porta (Continuação)

Taxa de transmissão

Configurar a taxa Baud

Selecione o valor de transmissão que corresponda ao que está sendo utilizado pelo computador host.

Valores aceitos:

Comando(s)

• 115200

• 57600

• 38400

• 28800

• 19200

• 14400

• 9600

• 4800

• 2400

• 1200

• 600

• 300

^SC

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

comm.baud

BAUD na página 25

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Bits de dados Configurar o valor de bits de dados

Selecione o valor dos bits de dados que corresponda ao que está sendo utilizado pelo computador host.

Valores aceitos:

Comando(s)

• 7

• 8

^SC

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

comm.data_bits

BITS DE DADOS na página 25

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > Transmissão

Configurações de Comunicações Seriais > Bits de Dados

15/5/20 P1051584-094

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 10 • Configurações de porta (Continuação)

Paridade Definir o valor de paridade

Selecione a paridade que corresponda à que está sendo usada pelo computador host.

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

Página web da impressora:

Handshake do host

Configurar o valor do protocolo do handshake do host

Selecione o protocolo handshake que corresponda ao que está sendo usado pelo computador host.

relacionado(s) ao ZPL:

Comandos SGD usados:

Item do menu do painel de

Página web da impressora:

Valores aceitos:

Comando(s)

controle:

Valores aceitos:

Comando(s)

controle:

• NENHUM

• PAR

• IMPAR

^SC

comm.parity

PARIDADE na página 25

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > Paridade

• XON/XOFF

• RTS/CTS

• DSR/DTR

^SC

nenhum

HANDSHAKE DO HOST na página 26

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > Handshake do Host

P1051584-094 15/5/20

Configurações e ajustes de impressora

Alterar as configurações da impressora

Tabela 10 • Configurações de porta (Continuação)

Protocolo Protocolo é um tipo de sistema de checagem de erro. Dependendo da seleção, um

indicador pode ser enviado da impressora ao computador host informando que dados foram recebidos. Selecione o protocolo solicitado pelo computador host.

Valores aceitos:

• NENHUM

• ZEBRA

• ACK_NAK

Nota • ZEBRA é o mesmo que ACK_NAK,

exceto que as mensagens de resposta ZEBRA são sequenciadas. Se a impressora deve utilizar

ZEBRA for selecionado,

DSR/DTR para o

protocolo de handshake do host.

Comando(s)

^SC

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

PROTOCOLO na página 26

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > Protocolo

ID de rede Este parâmetro atribui um número único para a impressora quando a impressora está

operando em um ambiente de rede RS422/485 multi-drop (um adaptador externo RS422/485 é necessário). Assim, o computador host pode endereçar uma impressora específica. Isso não afeta redes TCP/IP ou IPX. Atribui uma ID de rede única para esta impressora.

Valores aceitos:

Comando(s)

000 a 999 ^NI

relacionado(s) ao ZPL:

Comandos SGD usados: nenhum

Item do menu do painel de

ID DE REDE na página 26

controle:

Página web da impressora:

Exibir e Modificar as Configurações da Impressora >

Configurações de Comunicações Seriais > ID de Rede

15/5/20 P1051584-094

Configurações e ajustes de impressora

Calibrar a fita e sensores de papel

Utilize o procedimento desta seção para calibrar a impressora para ajustar a sensibilidade dos sensores de papel e fita.

• Para solucionar problemas que podem ser resolvidos com a calibragem do sensor, consulte

Problemas de impressão na página 116.

• Para obter um resumo das opções para iniciar a calibragem, consulte Calibragem do

sensor de papel e fita na página 82.

Importante • Siga o procedimento de calibragem exatamente como descrito. Todas as etapas

devem ser executadas, mesmo se apenas um dos sensores precisar de ajuste. É possível manter a tecla CANCEL pressionada em qualquer etapa do procedimento para cancelar o processo.

Para fazer a calibragem do sensor, complete as etapas abaixo:

1. Com a impressora no status Ready (Pronto), inicie a calibragem do papel e fita através do

visor da impressora:

a. Navegue para os seguintes parâmetros Consulte Visor do painel de controle

na página 13 para obter informações sobre a utilização do painel de controle.

b. Pressione RIGHT SELECT para selecionar START (INICIAR).

A impressora procede da seguinte forma:

•A luz de STATUS e a luz de SUPPLIES (SUPRIMENTOS) pisca uma vez em

amarelo.

•A luz PAUSE (PAUSA) pisca em amarelo.

• O painel de controle mostra:

LOAD BACKING (CARREGAR)

P1051584-094 15/5/20

Configurações e ajustes de impressora

LE LD

Calibrar a fita e sensores de papel

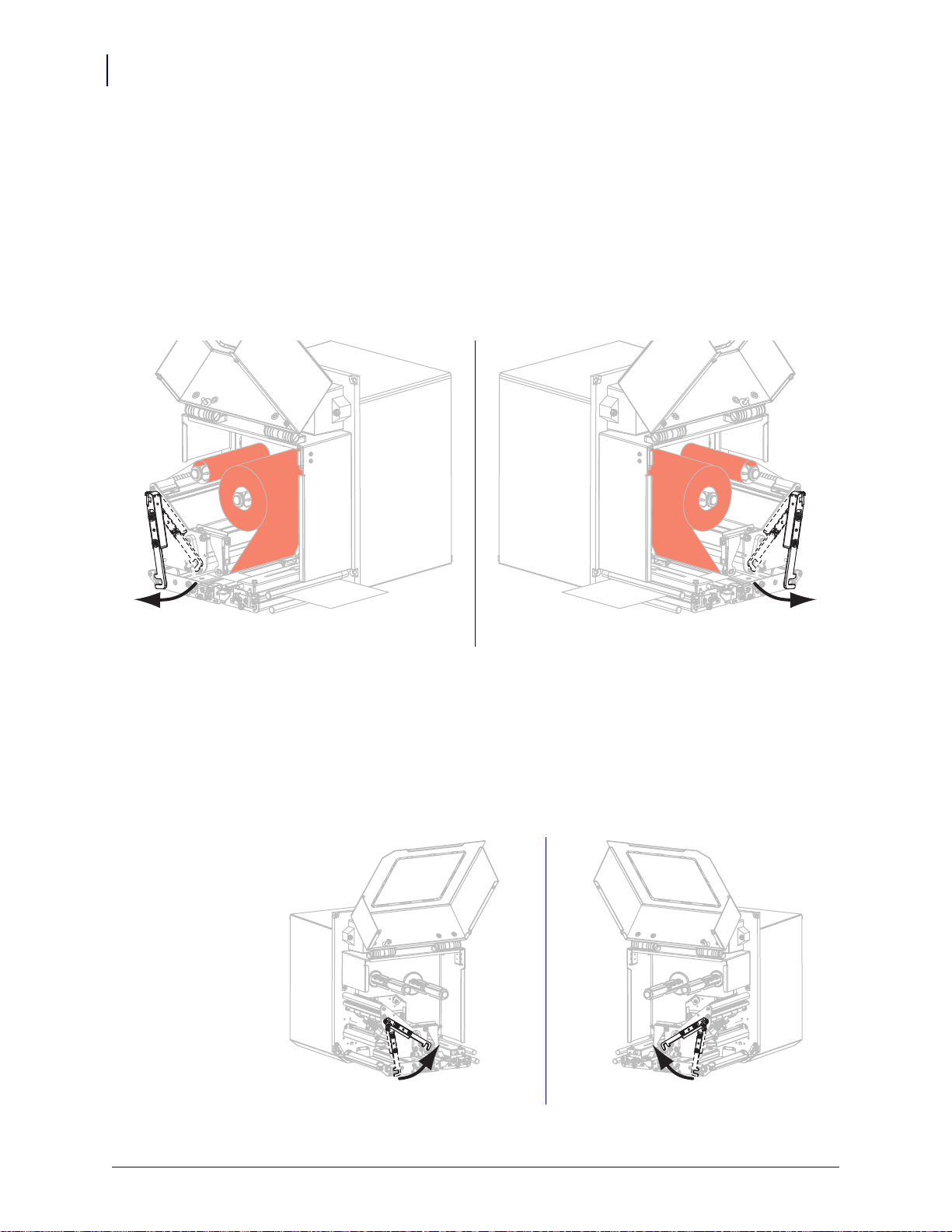

Atenção • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Gire a trava de liberação de cabeçote para a posição aberta.

Passe aproximadamente 8 pol. (203 mm) de papel pela barra de remoção. Remova e descarte as etiquetas do forro deste papel exposto.

15/5/20 P1051584-094

100

LE LD

Configurações e ajustes de impressora

Calibrar a fita e sensores de papel

4. Puxe o papel de volta para a impressora de modo que apenas o acabamento fique entre o

sensor de papel.

5. Pressione PLUS (+) para continuar.

O painel de controle mostra:

REMOVE RIBBON (REMOVER A FITA)

6. Remova a fita (se usada).

7. Gire a trava de liberação do cabeçote de impressão para a posição fechada e feche a porta

de papel.

8. Pressione PAUS E (PAUSAR) para iniciar o processo de calibragem do papel.

O painel de controle mostra:

CALIBRATING PLEASE WAIT (CALIBRANDO

AGUARDE)

Quando o processo for concluído, o painel de controle mostra:

RELOAD ALL (RECARREGAR TUDO)

9. Gire a trava de liberação de cabeçote para a posição aberta.

10. Recarregue o papel e a fita (se usada).

P1051584-094 15/5/20

Zebra ZE500-4, ZE500-6, ZE500 User Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sumário

Introdução

Orientação da impressora

Componentes da impressora

Painel de controle

Visor do painel de controle

Navegando no visor

Mudando parâmetros protegidos por senha

Valor da senha padrão

Desabilitar a funcionalidade de proteção por senha

Parâmetros de operação no painel de controle

Tipos de papel

Visão geral sobre a fita

Quando usar a fita

Lado revestido da fita

Manuseando a impressora

Desembalar e inspecionar a impressora

Armazenar a impressora

Enviar a impressora

Impressora: Instalação

Requisitos

Dimensões e necessidades de espaço

Instalar a impressora em um aplicador

Selecione uma interface de comunicação de dados

Cabos de dados

Conecta a impressora a uma fonte de alimentação

Especificações do cabo de alimentação

Carregar fita e papel

Alterar as configurações da impressora

Configurações de impressão

Ferramentas de manutenção e diagnóstico

Ajustes da rede

Configurações de idioma

Configurações do sensor

Configurações de porta

Calibrar a fita e sensores de papel
