ZE500 Naslaggids
1
2 3
1
3
2
Gebruik deze gids bij het dagelijks gebruik van uw printengine. Voor gedetailleerde informatie
dient u de Gebruikershandleiding te raadplegen.
Oriëntatie van printengine
De ZE500-printengines zijn beschikbaar in een configuratie voor rechtshandigen (het
afdrukmechanisme bevindt zich aan de rechterkant) en een configuratie voor linkshandigen
(het afdrukmechanisme bevindt zich aan de linkerkant).
Afbeelding 1 • Printengine aan linkerkant (LH)
mediaklep
1
bedieningspaneel
2
aan/uit-schakelaar
3
© 2011 ZIH Corp. Alle productnamen en -nummers zijn handelsmerken van Zebra, en Zebra en
het Zebra-logo zijn gedeponeerde handelsmerken van ZIH Corp. Alle rechten voorbehouden.
Afbeelding 2 • Printengine aan rechterkant (RH)
P1047597-201 Rev. A
5-6-2012
ZE500 Naslaggids
3
4
910 7
5
6
12
11
8
1
2
2
Onderdelen van printengine
Onderdelen van printengine
In Afbeelding 3 worden de onderdelen in het mediacompartiment van een printengine voor
rechtshandigen weergegeven. Een eenheid voor linkshandigen bevat een spiegelbeeld van
deze onderdelen. Zorg dat u bekend bent met deze onderdelen voordat u doorgaat met de
setupprocedure van de printengine.
Afbeelding 3 • Onderdelen van de printengine (RH-model weergegeven)
a222
lintspoel
1
lintaanbrengspoel
2
printkopontgrendeling
3
printkopgedeelte
4
lostrekbalk
5
degelrol
6
P1047597-201 5-6-2012
lostrekrol (verborgen indien gesloten)
7
ontgrendeling lostrekrol
8
mediageleider
9
klemrol
10
onderste geleidestang
11
bovenste geleidestang
12
Bedieningspaneel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Alle bedieningselementen en indicators voor de printengine bevinden zich op het
bedieningspaneel (Afbeelding 4). De stroomschakelaar bevindt zich boven op het
bedieningspaneel.
Afbeelding 4 • Bedieningspaneel
ZE500 Naslaggids
Bedieningspaneel
3
Op het display wordt de bedieningsstatus van de printengine weergegeven. Tevens kan de gebruiker
1
met behulp van het display door het menusysteem navigeren.
POWER-lampje
2
Aan als de printengine aan is.
(Aan/uit)
PAUSE-la mpje
3
Aan als de printengine wordt onderbroken.
(Pauze)
STATUS-lampje
4
(Status)
Uit Normale werking–geen printengine-fouten.
Knippert Er is een printengine-fout opgetreden. Controleer het
display voor meer informatie.
DATA-lampje
5
(Gegevens)
Uit Normale werking. Er worden geen gegevens ontvangen
of verwerkt.
Aan De printengine is bezig met het verwerken van
gegevens of is bezig met afdrukken. Er worden geen
gegevens ontvangen.
Knippert De printengine ontvangt gegevens van of verzendt
statusinformatie naar de hostcomputer.
Druk op de knop PAUSE (Pauze) om de printengine te starten of te stoppen.
6
Iedere keer als u op de knop FEED (Doorvoeren) drukt, voert de printengine een lege label door.
7
Met de knop CANCEL (Annuleren) annuleert u afdruktaken wanneer de werking van de
8
printengine is onderbroken.
Met de knop CALIBRATE (Kalibreren) kalibreert u de printengine voor medialengte en
9
sensorwaarden.
Met de PIJL NAAR LINKS navigeert u naar de vorige parameter in de menu's.
10
5-6-2012 P1047597-201
ZE500 Naslaggids
4
Bedieningspaneel
11
12
13
14
Met de knop PLUS (+) wijzigt u de parameterwaarden. U drukt hierop om een waarde te verhogen,
door opties te bladeren of waarden te wijzigen bij het invoeren van het wachtwoord voor de
printengine.
Met de knop MINUS (-) wijzigt u de parameterwaarden. U drukt hierop om een waarde te verlagen,
door opties te bladeren of de cursorpositie te wijzigen bij het invoeren van het wachtwoord voor de
printengine.
Met de knop SETUP/EXIT (Setup/afsluiten) opent en sluit u de configuratiemodus.
Met de PIJL NAAR RECHTS navigeert u naar de volgende parameter in de menu's.
P1047597-201 5-6-2012
De printengine gereedmaken voor gebruik
De printengine gereedmaken voor gebruik
Als u bekend bent met de onderdelen van de printengine en het bedieningspaneel, kunt u de
printengine gereedmaken voor gebruik.
Waarschuwing • Zorg dat u bij het plaatsen van afdrukmedia of lint alle sieraden afdoet
die in contact zouden kunnen komen met de printkop of andere onderdelen van de
printengine.
Waarschuwing • Voordat u het printkopgedeelte aanraakt, dient u eerst eventueel
opgebouwde statische elektriciteit te ontladen door het metalen frame van de printengine
aan te raken of door een antistatische polsband en mat te gebruiken.
Voer deze stappen uit om de printengine in te stellen:
1. Haal de printengine uit de verpakking en inspecteer alles. Maak meteen melding van
eventuele vervoerschade. Raadpleeg voor meer informatie de Gebruikershandleiding.
ZE500 Naslaggids
5
2. Monteer de printengine op de vooraf geselecteerde locatie of in de applicator.
3. Steek de contrastekker van het netsnoer in de aansluiting op de achterkant van de
printengine.
5-6-2012 P1047597-201
ZE500 Naslaggids
115 V AC
230 V AC
6
De printengine gereedmaken voor gebruik
4. Steek de stekker van het netsnoer in het stopcontact.
5. Gebruik een of meer van de beschikbare aansluitingen om de printengine aan te sluiten
op een computer. Op de volgende afbeelding ziet u de standaardaansluitingen. Mogelijk
beschikt uw printengine tevens over een ZebraNet draadloze printserver als optie.
parallelle poort
USB 2.0-poort
bedrade Ethernet-poort
seriële poort
P1047597-201 5-6-2012

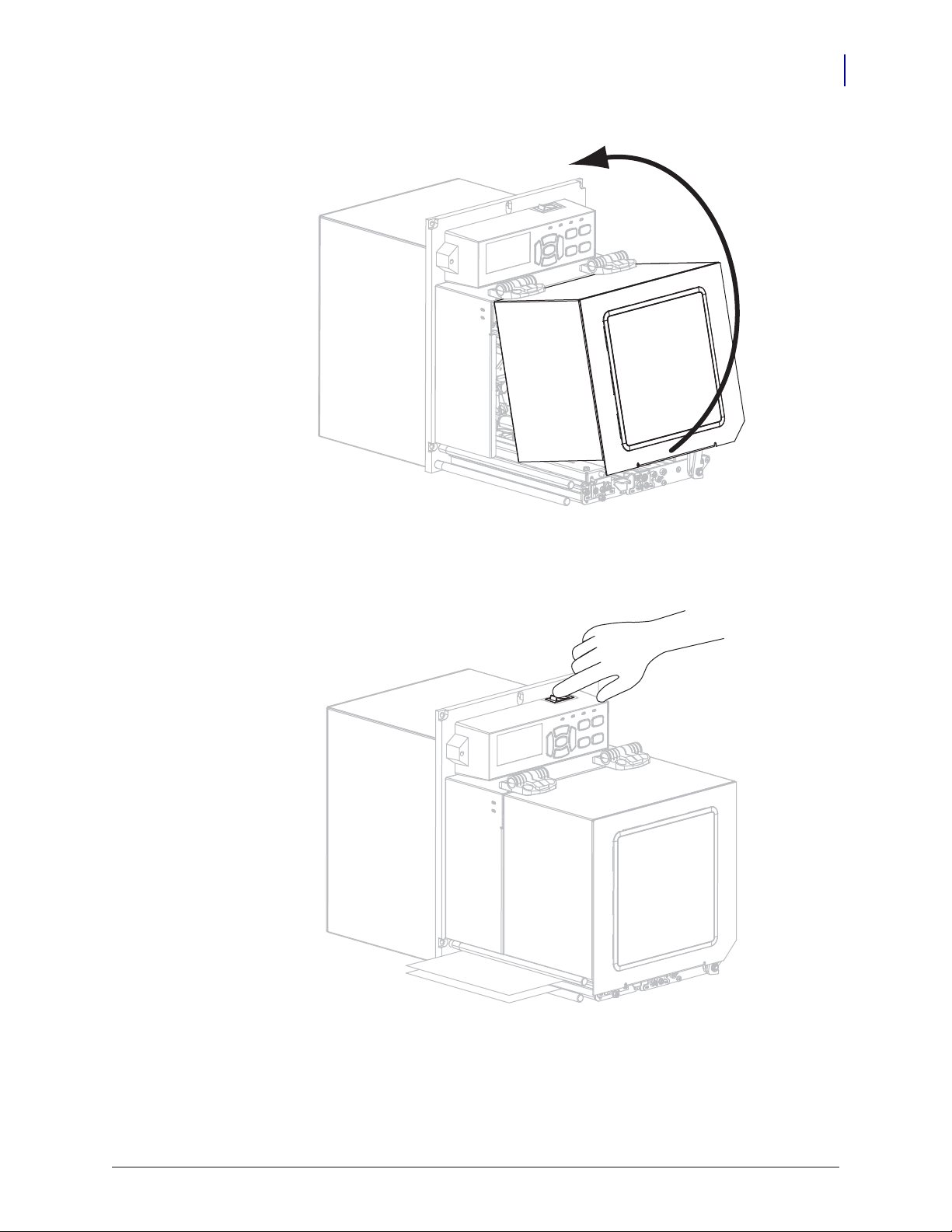

6. Open de mediaklep.
ZE500 Naslaggids
De printengine gereedmaken voor gebruik
7
7. Laad lint (bij gebruik van de modus Thermische overdracht) en media in de printengine
(zie Lint en media laden op pagina 8).
8. Zet de printengine aan (I).
De printengine wordt opgestart en voert een zelftest uit.
5-6-2012 P1047597-201
ZE500 Naslaggids
LH RH
8
Lint en media laden
Lint en media laden
Gebruik de instructies in dit gedeelte om lint (als dit wordt gebruikt) en media in een ZE500printengine te laden. Bij thermische overdrachtlabels wordt gebruikgemaakt van lint. Voor
rechtstreekse thermische labels dient u geen lint in de printengine te plaatsen. Zie de
Gebruikershandleiding voor instructies over het laden in andere afdrukmodi.
Waarschuwing • Zorg dat u bij het plaatsen van afdrukmedia of lint alle sieraden afdoet
die in contact zouden kunnen komen met de printkop of andere onderdelen van de
printengine.
Belangrijk • Gebruik lint dat breder is dan de afdrukmedia om de printkop tegen slijtage te
beschermen. Het lint moet gecoat zijn aan de buitenkant (raadpleeg de
Gebruikershandleiding voor meer informatie).
Opmerking • Voor een optimale afdrukkwaliteit en de juiste prestaties van alle printers in
ons assortiment, raadt Zebra ten zeerste het gebruik van originele Zebra™-onderdelen aan als
onderdeel van uw totaaloplossing. Vooral de ZE500-printengines zijn zodanig ontworpen dat
ze alleen maar werken met originele Zebra™-printkoppen voor een maximale veiligheid en
afdrukkwaliteit.
Ga als volgt te werk om lint en media te plaatsen:
Lint plaatsen
1.
Waarschuwing • De printkop kan heet worden en ernstige brandwonden
veroorzaken. Laat de printkop voldoende afkoelen.
Draai de printkopontgrendeling in de geopende stand.
P1047597-201 5-6-2012
ZE500 Naslaggids
LH RH
LH RH
LH RH
Lint en media laden
2. Plaats de lintrol met het losse uiteinde in de aangegeven richting.
3. Plaats de lintrol op de lintaanbrengspoel. Duw de rol zover mogelijk naar achteren.
9
4. Breng een lege lintkern op de lintaanbrengspoel aan. Duw de kern zover mogelijk naar
achteren.
5-6-2012 P1047597-201
ZE500 Naslaggids
2
3
1
LH RH
2
3
1
RHLH
10
Lint en media laden
5.
Waarschuwing • De printkop kan heet worden en ernstige brandwonden
veroorzaken. Laat de printkop voldoende afkoelen.
Leid het lint onder de onderste lintgeleiderol (1), onder het printkopgedeelte (2) en
vervolgens over de bovenste lintgeleiderol
(3).
Draai het lint rond de kern op de lintspoel.
6.
P1047597-201 5-6-2012
ZE500 Naslaggids
LH RH
LH RH
Lint en media laden
Media laden
7. Breng media aan op de aanbrengspoel van de applicator (raadpleeg de documentatie van
de applicator voor meer informatie).

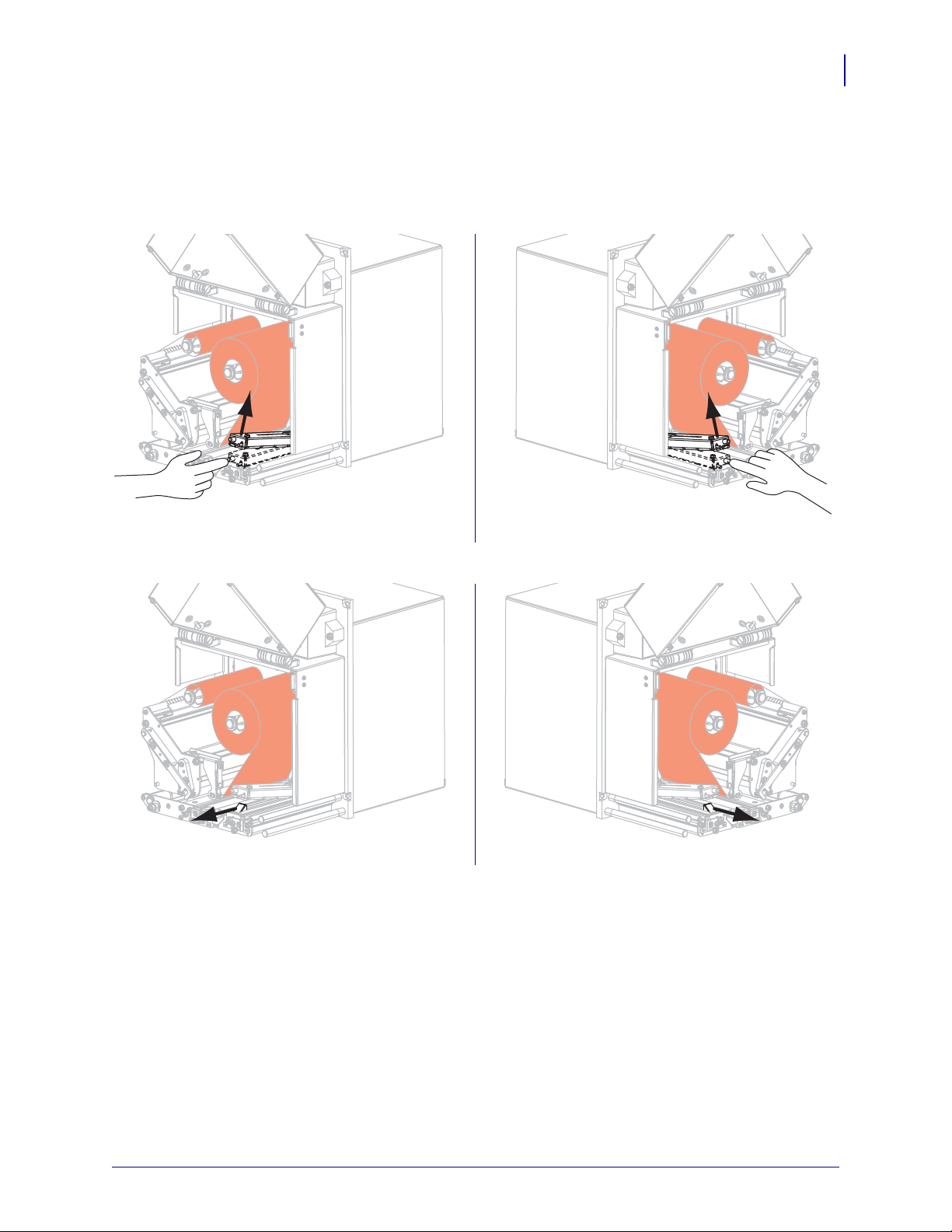

8. Druk op de ontgrendelknop van de klemrol. Laat de klemrol omhoog draaien.
11
9. Schuif de mediageleider helemaal naar buiten.
5-6-2012 P1047597-201
ZE500 Naslaggids
LH RH
1
2
3
12
3
RH
LH
12
Lint en media laden

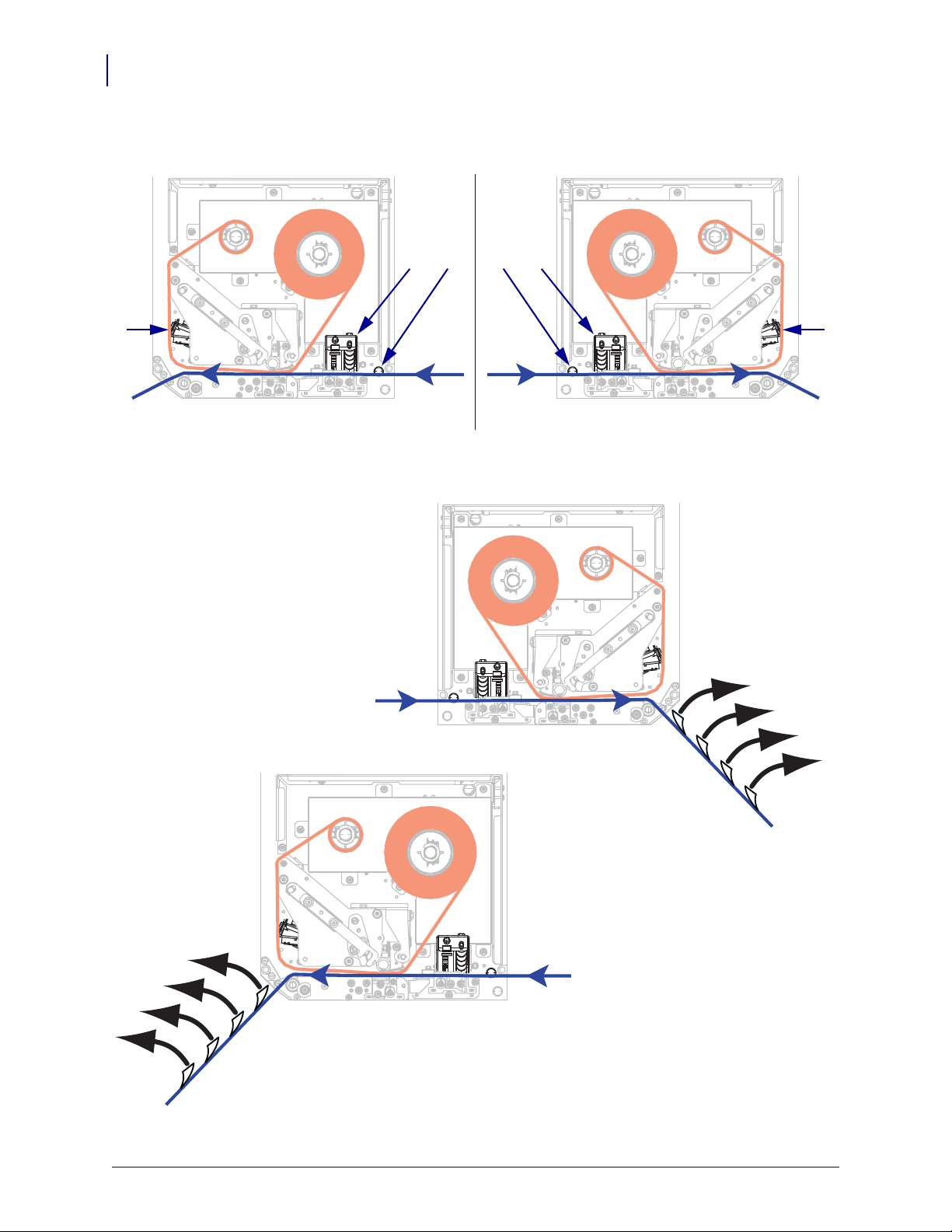

10. Leid het medium onder de bovenste geleidestang, onder de klemrol (2) en onder het
printkopgedeelte
11. Trek circa 75 cm van het medium over de lostrekbalk heen. Verwijder de labels op het
(3).
blootliggende medium van het rugpapier en werp deze weg.
P1047597-201 5-6-2012
ZE500 Naslaggids
LH RH
LH RH
LH RH
Lint en media laden

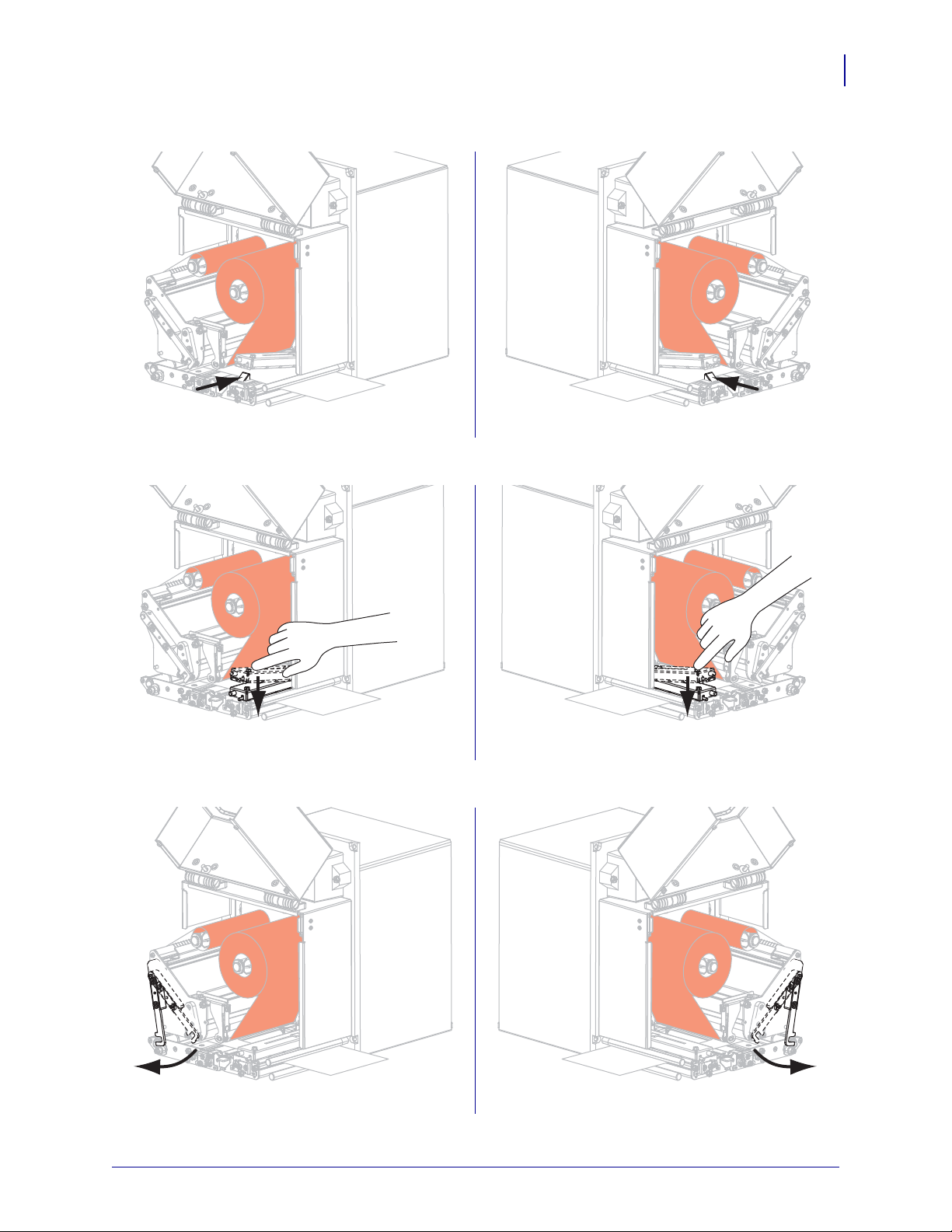

12. Schuif de mediageleider erin totdat deze de rand van het medium aanraakt.
13. Druk de klemrol omlaag totdat deze vastklikt.
13
14. Draai de printkopontgrendeling in de gesloten stand.
5-6-2012 P1047597-201
ZE500 Naslaggids
LH RH
LH RH
14
Lint en media laden
15. Trek de ontgrendeling van de lostrekrol omhoog zodat de lostrekrol omlaag draait.
16. Leid het rugpapier rond de lostrekbalk, onder de rugpapierrol en door de lostrekrol.
Belangrijk • Als de applicator een luchtslang bevat, leidt u het rugpapier tussen de
luchtslang en de lostrekbalk door. Leid het rugpapier niet over de luchtslang heen.
P1047597-201 5-6-2012
ZE500 Naslaggids
LH RH
Lint en media laden
17. Draai de lostrekrol omhoog totdat deze in de gesloten positie wordt vergrendeld.
18. Leid het rugpapier rond de lintspoel van de applicator (raadpleeg de documentatie van
de applicator voor meer informatie).
19. Sluit de mediaklep.
15
5-6-2012 P1047597-201
ZE500 Naslaggids
LH RH
LH RH
16
Lint en media laden
Gebruikt lint verwijderen
Verwijder gebruikt lint van de lintspoel telkens wanneer u de lintrol vervangt.
Voer deze stappen uit om gebruikt lint te verwijderen:
1. Is het lint op?
Als het lint... Ga dan als volgt te werk...
Op is Ga verder met stap 2.
Niet op is
2. Schuif de kern met het gebruikte lint vervolgens van de lintspoel.
a. Snijd of breek het lint door vóór de lintspoel.
b. Ga verder met stap 2.
3. Gooi het gebruikte lint weg. U kunt de lege kern van de lintaanbrengspoel gebruiken door
deze naar de lintspoel te verplaatsen.
P1047597-201 5-6-2012
