ZE500 Hurtigreferanse
1
2 3
1
3
2
Bruk denne veiledningen ved daglig bruk av utskriftsmotor. Du finner flere opplysninger
i Brukerveiledning.
Utskriftsmotorens parametere
ZE500 utskriftsmotorer er tilgjengelige i høyrevendt (utskriftsmekanismen til høyre) og
venstrevendt utgave (utskriftsmekanismen til venstre).
Figur 1 • Venstrevendt utskriftsmotor
Figur 2 • Høyrevendt utskriftsmotor
© 2011 ZIH Corp. Alle produktnavn og -numre er Zebra-varemerker, og Zebra og
Zebra-logoen er registrerte varemerker for ZIH Corp. Med enerett.
1
2
3
medieluke
kontrollpanel
strømbryter
P1047597-191 Rev. A
30.05.2012
ZE500 Hurtigreferanse
3
4
910 7
5
6
12
11
8
1
2
2
Utskriftsmotorens komponenter
Utskriftsmotorens komponenter
Figur 3 viser komponentene inne i medierommet i utskriftsmotor. En venstrevendt enhet
inneholder et speilbilde av disse komponentene. Gjør deg kjent med disse komponentene
før du fortsetter med konfigurasjonen av utskriftsmotor.
Figur 3 • Utskriftsmotor Komponenter (høyrevendt modell vises)
a222
båndopprullingsspindel
1
båndmatingsspindel
2
skrivehodesperre
3
skrivehode
4
avtrekkingsstang
5
skrivevalse
6
P1047597-191 30.05.2012
avtrekkingsvalse (skjult når lukket)
7
avtrekkingsvalsens sperre
8
mediefører
9
klemvalse
10
nedre føringsstolpe
11
øvre føringsstolpe
12
Kontrollpanel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Alle kontroller og indikatorer for utskriftsmotoren er plassert på kontrollpanelet (Figur 4).
Strømbryteren er plassert øverst på kontrollpanelet.
Figur 4 • Kontrollpanel
ZE500 Hurtigreferanse
Kontrollpanel
3
Skjermen viser utskriftsmotors driftsstatus og gir brukeren tilgang til å navigere i menysystemet.
1
POWER-lys
2
Er på når utskriftsmotor er på.
(strøm)
PAUSE-l ys Er på når utskriftsmotor er satt på pause.
3
STATUS-lys Av Normal drift – ingen utskriftsmotor-feil.
4
Blinker Det er en feil med utskriftsmotor. Se på skjermen for
mer informasjon.
DATA-lys Av Normal drift. Ingen data mottas eller behandles.
5
På utskriftsmotor behandler data eller skriver ut. Ingen
data mottas.
Blinker utskriftsmotor mottar data fra eller sender
statusinformasjon til vertsmaskinen.
PAUSE-knappen starter eller stopper utskriftsmotor når du trykker på den.
6
FEED-knappen tvinger utskriftsmotor til å mate én blank etikett hver gang du trykker på den.
7
CANCEL-knappen avbryter utskriftsjobber når utskriftsmotor er satt på pause.
8
CALIBRATE-knappen kalibrerer utskriftsmotoren for medielengde og sensorverdier.
9
PIL VENSTRE navigerer til forrige parameter i menysystemet
10
PLUSS-knappen (+) endrer parameterverdiene. Brukes vanligvis til å øke en verdi, svare ja, bla
11
12
gjennom valgene eller endre verdier mens du oppgir utskriftsmotor-passordet.
MINUS-knappen (-) endrer parameterverdiene. Brukes vanligvis til å minske en verdi, svare nei, bla
gjennom valgene eller endre plasseringen av markøren mens du oppgir utskriftsmotor-passordet.
SETUP/EXIT-knappen (oppsett/avslutt) åpner og lukker konfigurasjonsmodus.
13
PIL HØYRE navigerer til neste parameter i menysystemet
14
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
4
Klargjøre utskriftsmotor for bruk
Klargjøre utskriftsmotor for bruk
Når du har gjort deg kjent med komponentene i utskriftsmotor, klargjør du utskriftsmotor for
bruk.
Forsiktig • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre deler i utskriftsmotor.
Forsiktig • Før du tar på skrivehodet må du lade ut eventuell statisk elektrisitet ved å ta på
utskriftsmotor-rammen av metall eller bruke antistatisk armbånd og matte.
Slik setter du opp utskriftsmotor:
1. Pakk ut og kontroller utskriftsmotor. Rapporter eventuelle fraktskader. Du finner flere
opplysninger i Brukerveiledning.
2. Monter utskriftsmotor på stedet eller applikatoren du har valgt.
3. Sett inn hunnenden av strømledningen i kontakten på baksiden av utskriftsmotor.
P1047597-191 30.05.2012
ZE500 Hurtigreferanse
115 V AC
230 V AC
Klargjøre utskriftsmotor for bruk
4. Sett inn hannenden av strømledningen i en passende stikkontakt.
5. Koble utskriftsmotor til en datamaskin ved hjelp av én eller flere tilgjengelige kontakter.
Standardtilkoblingene vises her. Det kan også finnes et alternativ for ZebraNet trådløs
utskriftsserver på utskriftsmotor.
5
parallellport
USB 2.0-port
kablet Ethernet-port
seriell port
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
6
Klargjøre utskriftsmotor for bruk
6. Løft opp medieluken.
7. Legg i båndet (hvis du bruker modus for termisk overføring) og utskriftsmateriale
(medier) i utskriftsmotor (se Legg i bånd og medier på side 7).
8. Slå på utskriftsmotor (I).
Utskriftsmotor starter opp og utfører en selvtest.
P1047597-191 30.05.2012
Legg i bånd og medier
Venstrevendt Høyrevendt
Bruk instruksjonene i denne delen til å legge i bånd (hvis det skal brukes) og medier i en
ZE500 utskriftsmotor. Bånd brukes med etiketter for termisk overføring. Ved direktetermiske
etiketter må det ikke legges i bånd i utskriftsmotor. Du finner instruksjoner for å sette inn
utskriftsmateriale i andre utskriftsmodi, i brukerveiledningen.
Forsiktig • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre deler i utskriftsmotor.
Viktig • For å beskytte skrivehodet mot slitasje, bør det brukes et bånd som er bredere enn
utskriftsmaterialet. Båndet må ha dekkpapir på utsiden (se Brukerveiledning dersom du vil ha
mer informasjon).
Merk • For optimal utskriftskvalitet og riktig skriverytelse for hele produktlinjen anbefaler
Zebra bruk av originalt Zebra™-utstyr som en del av totalløsningen. ZM500 er spesielt
utformet for bruk med originale Zebra™-skrivehoder for maksimal sikkerhet og
utskriftskvalitet.
ZE500 Hurtigreferanse
Legg i bånd og medier
7
Slik legger du i bånd og medier:
Legge i bånd
1.
Forsiktig • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader.
La skrivehodet bli avkjølt.
Drei skrivehodesperren til åpen posisjon.
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
8
Legg i bånd og medier
2. Plasser båndrullen slik at den løse enden rulles ut i den retningen som vises.
3. Legg båndrullen på båndmatingsspindelen. Skyv rullen så langt tilbake som mulig.
4. Legg en tom båndrullekjerne på båndopprullingsspindelen. Skyv kjernen så langt tilbake
som mulig.
P1047597-191 30.05.2012
ZE500 Hurtigreferanse
2
3
1
Venstrevendt Høyrevendt
2
3
1
HøyrevendtVenstrevendt
Legg i bånd og medier
5.
Forsiktig • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader.
La skrivehodet bli avkjølt.
Tre båndet under den nedre båndlederrullen (1), under skrivehodet (2) og deretter over
den øvre båndlederrullen
(3).
9
Kveil båndet rundt kjernen inn på båndopprullingsspindelen.
6.
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
10
Legg i bånd og medier
Legge i utskriftsmateriale
7. Sett utskriftsmaterialet på matespindelen på applikatoren (se brukerveiledningen for
applikatoren hvis du vil ha mer informasjon).
8. Trykk på utløserknappen på klemvalsen. La valsen dreie oppover.
9. Skyv den ytre medieføreren helt ut.
P1047597-191 30.05.2012
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
1
2
3
12
3
Høyrevendt
Venstrevendt
Legg i bånd og medier
10. Tre utskriftsmaterialet under den øvre føringsstolpen (1), under klemvalsen (2) og under
skrivehodet
11. Legg utskriftsmateriale ca 75 cm (30 tommer) forbi avtrekkingsstangen. Fjern og kasser
(3).
etikettene fra det eksponerte utskriftsmaterialet.
11
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
12
Legg i bånd og medier
12. Skyv inn medieføreren til den såvidt berører mediekanten.
13. Trykk ned klemvalsen til den lukkes og låses.
14. Drei skrivehodesperren til lukket posisjon.
P1047597-191 30.05.2012
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
Legg i bånd og medier

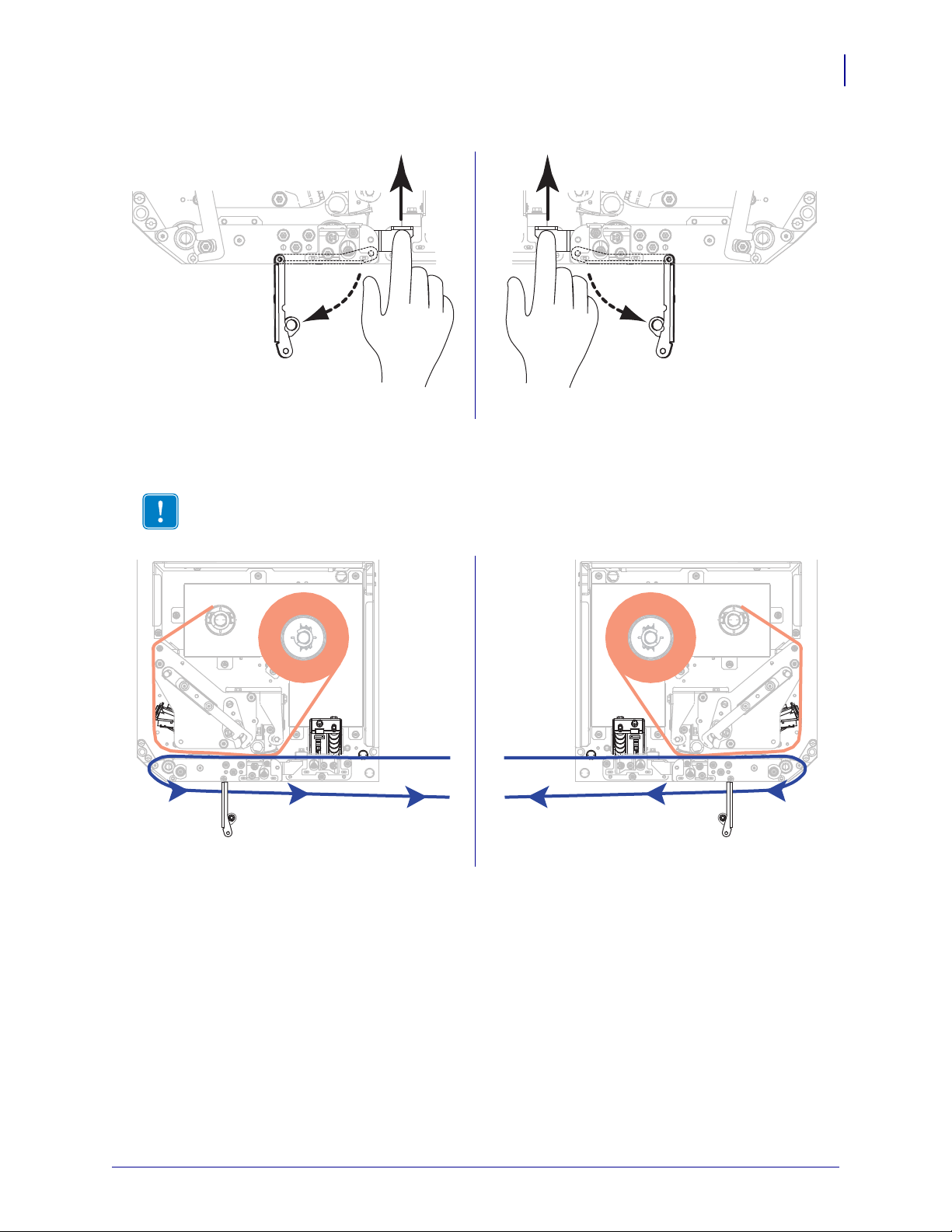

15. Løft opp avtrekkingsvalsens sperre slik at avtrekkingsvalsen vippes ned.
16. Tre dekkpapiret rundt avtrekkingsstangen, under skrivevalsen og gjennom
avtrekkingsvalsen.
Viktig • Hvis applikatoren har et luftrør, fører du dekkpapiret mellom luftrøret og
avtrekkingsstangen. Ikke legg dekkpapiret over luftrøret.
13
30.05.2012 P1047597-191
ZE500 Hurtigreferanse
Venstrevendt Høyrevendt
14
Legg i bånd og medier
17. Roter avtrekkingsvalsen til den låses i lukket posisjon.
18. Tre dekkpapiret rundt opprullingsspindelen på applikatoren (se brukerveiledningen for
applikatoren hvis du vil ha mer informasjon).
19. Lukk medieluken.
P1047597-191 30.05.2012
Fjern brukt bånd
Venstrevendt Høyrevendt
Venstrevendt Høyrevendt
Ta ut det brukte båndet fra båndopprullingsspindelen hver gang du skifter båndrull.
Slik fjerner du et brukt bånd:
1. Er båndet oppbrukt?
Hvis båndet ... Da …
Er oppbrukt Fortsett med trinn 2.
ZE500 Hurtigreferanse
Legg i bånd og medier
15
Ikke er oppbrukt
2. Skyv deretter kjernen med det brukte båndet av opprullingsspindelen.
a. Kutt eller bryt båndet før opprullingsspindelen.
b. Fortsett med trinn 2.
3. Kast det brukte båndet. Du kan bruke den tomme kjernen fra båndmatingsspindelen ved å
flytte den til opprullingsspindelen.
30.05.2012 P1047597-191
