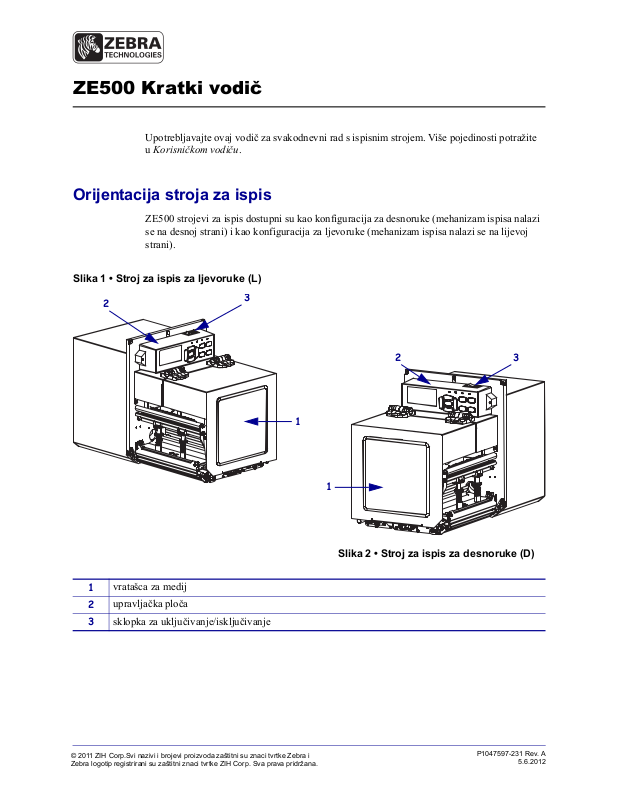

ZE500 Kratki vodič
1
2 3
1
3
2
Upotrebljavajte ovaj vodič za svakodnevni rad s ispisnim strojem. Više pojedinosti potražite
u Korisničkom vodiču.
Orijentacija stroja za ispis
ZE500 strojevi za ispis dostupni su kao konfiguracija za desnoruke (mehanizam ispisa nalazi
se na desnoj strani) i kao konfiguracija za ljevoruke (mehanizam ispisa nalazi se na lijevoj
strani).
Slika 1 • Stroj za ispis za ljevoruke (L)
vratašca za medij
1
upravljačka ploča
2
sklopka za uključivanje/isključivanje
3
© 2011 ZIH Corp.Svi nazivi i brojevi proizvoda zaštitni su znaci tvrtke Zebra i
Zebra logotip registrirani su zaštitni znaci tvrtke ZIH Corp. Sva prava pridržana.
Slika 2 • Stroj za ispis za desnoruke (D)
P1047597-231 Rev. A
5.6.2012
ZE500 Kratki vodič
3
4
910 7
5
6
12
11
8
1
2
2
Dijelovi ispisnog stroja
Dijelovi ispisnog stroja
Slika 3 prikazuje dijelove unutar pretinca za medij u ispisnom stroju za desnoruke. Uređaj
s konfiguracijom za ljevoruke ima te komponente postavljene zrcalno. Prije nego nastavite
postupak postavljanja ispisnog stroja, upoznajte se s ovim dijelovima.
Slika 3 • Dijelovi ispisnog stroja (prikazan je model za desnoruke)
a222
vreteno namatala vrpce
1
vreteno nosača vrpce
2
zasun za oslobađanje glave pisača
3
sklop glave pisača
4
prečka za odljepljivanje
5
tiskarski valjak
6
P1047597-231 5.6.2012
sklop valjka za odljepljivanje
7
(skriven kada se zatvori)
zasun valjka za odljepljivanje
8
vodilica medija
9
sklop pritisnog valjka
10
nosač donje vodilice
11
nosač gornje vodilice
12
Upravljačka ploča
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Sve upravljačke tipke i indikatori ispisnog stroja smješteni su na upravljačkoj ploči (Slika 4).
Sklopka za uključivanje/isključivanje smještena je sa na vrhu upravljačke ploče.
Slika 4 • Upravljačka ploča
ZE500 Kratki vodič
Upravljačka ploča
3
Zaslon prikazuje status rada ispisnog stroja i omogućuje korisniku kretanje sustavom izbornika.
1
2
Lampica
Svijetli kada je ispisni stroj uključen.
NAPAJANJA
Lampica PAUZE Svijetli kada je ispisni stroj zaustavljen.
3
Lampica STANJA Isključeno Normalan rad—nema grešaka na ispisnom stroju.
4
Bljeskanje Greška na ispisnom stroju. Na zaslonu potražite više
podataka.
Lampica
5
PODATAKA
Isključeno Normalan rad. Nema primanja niti obrade podataka.
Svijetli Ispisni stroj obrađuje podatke ili je ispis još u tijeku.
Nema primanja podataka.
Bljeskanje Ispisni stroj prima podatke s matičnog računala ili
uračunalo šalje podatke o stanju.
Kada se pritisne, gumb PAUZA pokreće ili zaustavlja rad ispisnog stroja.
6
Svakim pritiskom tipke za UVLAČENJE ispisni stroj pomiče medij za jednu praznu naljepnicu.
7
Gumb OTKAŽI otkazuje postupak ispisa kad je ispisni stroj u modu pauze.
8
Gumb KALIBRIRAJ kalibrira ispisni stroj za vrijednosti duljine medija i senzora.
9
STRELICA LIJEVO vodi na prethodni parametar u izbornicima.
10
Gumb PLUS (+) mijenja vrijednosti parametra. Obično se koristi za povećanje vrijednosti, listanje
11
12
izbora ili promjenu vrijednosti kod unošenja zaporke za ispisni stroj.
Gumb MINUS (-) mijenja vrijednosti parametra. Obično se koristi za smanjivanje vrijednosti,
listanje izbora ili promjenu položaja pokazivača kod unošenja zaporke za ispisni stroj.
Gumbom POSTAVLJANJE/IZLAZ ulazi se i izlazi iz načina za konfiguriranje.
13
STRELICA DESNO vodi na sljedeći parametar u izbornicima.
14
5.6.2012 P1047597-231
ZE500 Kratki vodič
4
Priprema ispisnog stroja za uporabu
Priprema ispisnog stroja za uporabu
Nakon što ste se upoznali s dijelovima ispisnog stroja i upravljačkom pločom, pripremite
ispisni stroj za uporabu.
Oprez • Kada ulažete medij ili vrpcu, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima ispisnog stroja.
Oprez • Prije doticanja sklopa ispisne glave, odvedite sav nakupljeni elektrostatski naboj
dodirivanjem metalnog okvira ispisnog stroja ili uporabom antistatičke narukvice i podloške.
Za instalaciju ispisnog stroja, izvršite slijedeće korake:
1. Otpakirajte i pregledajte ispisni stroj. Ako je potrebno, prijavite oštećenja u prijevozu.
Više pojedinosti potražite u Korisničkom vodiču.
2. Montirajte ispisni stroj na prethodno odabrano mjesto ili aplikator.
3. Utaknite ženski kraj kabla za napajanje u utičnicu na stražnjoj strani ispisnog stroja.
P1047597-231 5.6.2012
ZE500 Kratki vodič
115 V AC
230 V AC
Priprema ispisnog stroja za uporabu
4. Muški kraj kabela za napajanje utaknite u odgovarajuću utičnicu napajanja.
5. Priključite ispisni stroj na računalo koristeći jednu ili više dostupnih priključnica. Ovdje
su prikazane standardne priključnice. Vaš ispisni stroj može imati i opciju ZebraNet
bežičnog poslužitelja pisača.
5
paralelni ulaz
USB 2.0 utičnica
žični Ethernet ulaz
serijski ulaz
5.6.2012 P1047597-231
ZE500 Kratki vodič
6
Priprema ispisnog stroja za uporabu
6. Podignite vratašca za medij.
7. Umetnite vrpcu (ako rabite način termalnog prijenosa) i medij u ispisnom stroju
(pogledajte Umetanje vrpce i medija na stranici 7).
8. Uključite (I) ispisni stroj.
Ispisni stroj će provesti postupak samotestiranja.
P1047597-231 5.6.2012
Umetanje vrpce i medija
LD
Za umetanje vrpce (ako je upotrjebljavate) i medija u ZE500 stroj za ispis slijedite upute iz
ovog odjeljka. Vrpca se rabi s naljepnicama za termalni transfer. Za naljepnice izravnog
toplinskog ispisa ne ulažite vrpcu u ispisni stroj. Za upute o ulaganju u drugačijim načinima
ispisa, pogledajte Korisnički vodič.
Oprez • Kada ulažete medij ili vrpcu, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima ispisni stroj.
Važno • Kako bi se ispisna glava zaštitila od habanja, upotrebljavajte vrpcu širu od medija.
Vrpca mora biti premazana s vanjske strane (više pojedinosti potražite u Korisničkom
vodiču).
Napomena • Za optimalnu kvalitetu ispisa i pravilne performanse pisača u cijeloj liniji naših
proizvoda, Zebra preporučuje uporabu izvornog Zebra™ potrošnog materijala, kao dijela
cjelovitog rješenja. Specifično, ZE500 strojevi za ispis dizajnirani su za rad s izvornim
Zebra™ glavama pisača, čime se maksimizira sigurnost i kvaliteta ispisa.
ZE500 Kratki vodič
Umetanje vrpce i medija
7
Za umetanje vrpce i medija, učinite sljedeće:

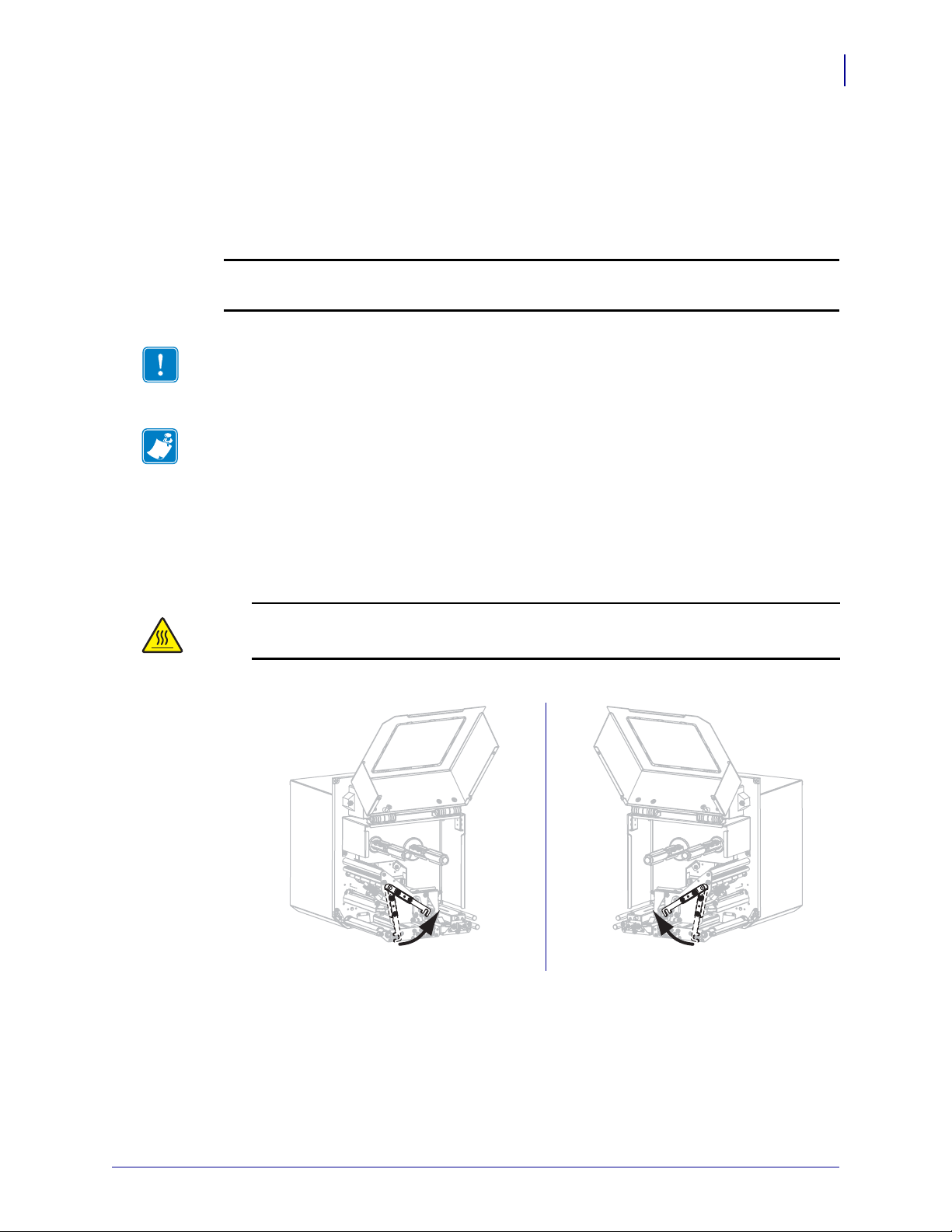

Ulaganje vrpce
1.
Oprez • Glava pisača može biti vruća i prouzročiti teške opekline. Pričekajte da se
glava pisača ohladi.
Okrenite zasun za oslobađanje glave pisača u otvoreni položaj.
5.6.2012 P1047597-231
ZE500 Kratki vodič
LD
LD
LD
8
Umetanje vrpce i medija
2. Postavite rolu vrpce tako da se slobodni kraj odmotava u prikazanom smjeru.
3. Postavite rolu s vrpcom na vreteno nosača vrpce. Pritisnite rolu prema natrag, dokle ide.
4. Stavite praznu jezgru vrpce na vreteno za namatanje vrpce. Pritisnite jezgru prema natrag,
dokle ide.
P1047597-231 5.6.2012
ZE500 Kratki vodič
2
3
1
LD
2
3
1
DL
Umetanje vrpce i medija
5.
Oprez • Ispisna glava može biti vruća i prouzročiti teške opekline. Pričekajte da se
glava pisača ohladi.
Provucite vrpcu ispod donjeg valjka za vođenje vrpce (1), ispod sklopa glave pisača (2)
i potom preko gornjeg valjka za vođenje vrpce
(3).
9
Namotajte vrpcu na oko jezgre na vretenu za namatanje vrpce.
6.
5.6.2012 P1047597-231
ZE500 Kratki vodič
LD
LD
10
Umetanje vrpce i medija
Ulaganje medija
7. Postavite medij na kotačić nosača aplikatora medija (za više informacija pogledajte
dokumentaciju aplikatora).
8. Pritisnite gumb za oslobađanje na sklopu pritisnog valjka. Sklop se mora zakrenuti prema
gore.
9. Vodilicu medija izvucite do kraja prema van.
P1047597-231 5.6.2012
ZE500 Kratki vodič
LD
1
2
3
12
3
D
L
Umetanje vrpce i medija
10. Provucite medij ispod nosača gornje vodilice (1) , ispod sklopa pritisnog valjka (2) i ispod
sklopa glave pisača
11. Izvucite medij za oko 75 cm (30 in) preko prečke za odljepljivanje. Uklonite i odbacite
(3).
naljepnice s podloge izloženog dijela medija.
11
5.6.2012 P1047597-231
ZE500 Kratki vodič
LD
LD
LD
12
Umetanje vrpce i medija
12. Gurnite vodilicu medija dok ne dotakne rub medija.
13. Pritišćite prema dolje sklop pritisnog valjka dok se ne zaključa.
14. Okrenite zasun za oslobađanje glave pisača u zatvoreni položaj.
P1047597-231 5.6.2012
ZE500 Kratki vodič
LD
LD
Umetanje vrpce i medija

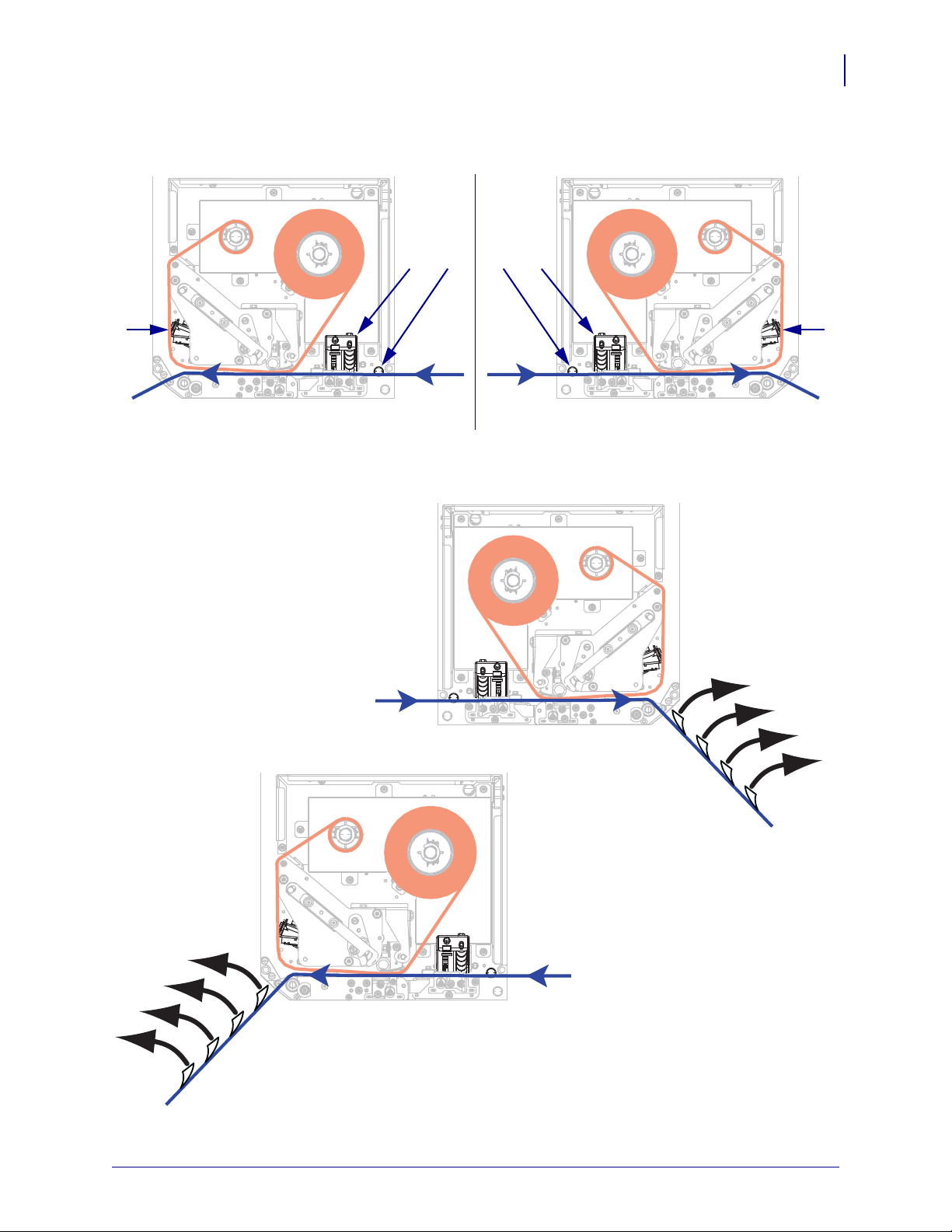

15. Podignite zasun valjka za odljepljivanje tako da se sklop valjka za odljepljivanje zakrene
prema dolje.
16. Provucite podlogu medija oko prečke za odljepljivanje, ispod tiskarskog valjka i kroz
sklop valjka za odljepljivanje.
13
Važno • Ako aplikator ima cijev za zrak, podlogu medija provucite između cijevi za
zrak i prečke za odljepljivanje. Podlogu medija ne provlačite preko cijevi za zrak.
5.6.2012 P1047597-231
ZE500 Kratki vodič
LD
14
Umetanje vrpce i medija

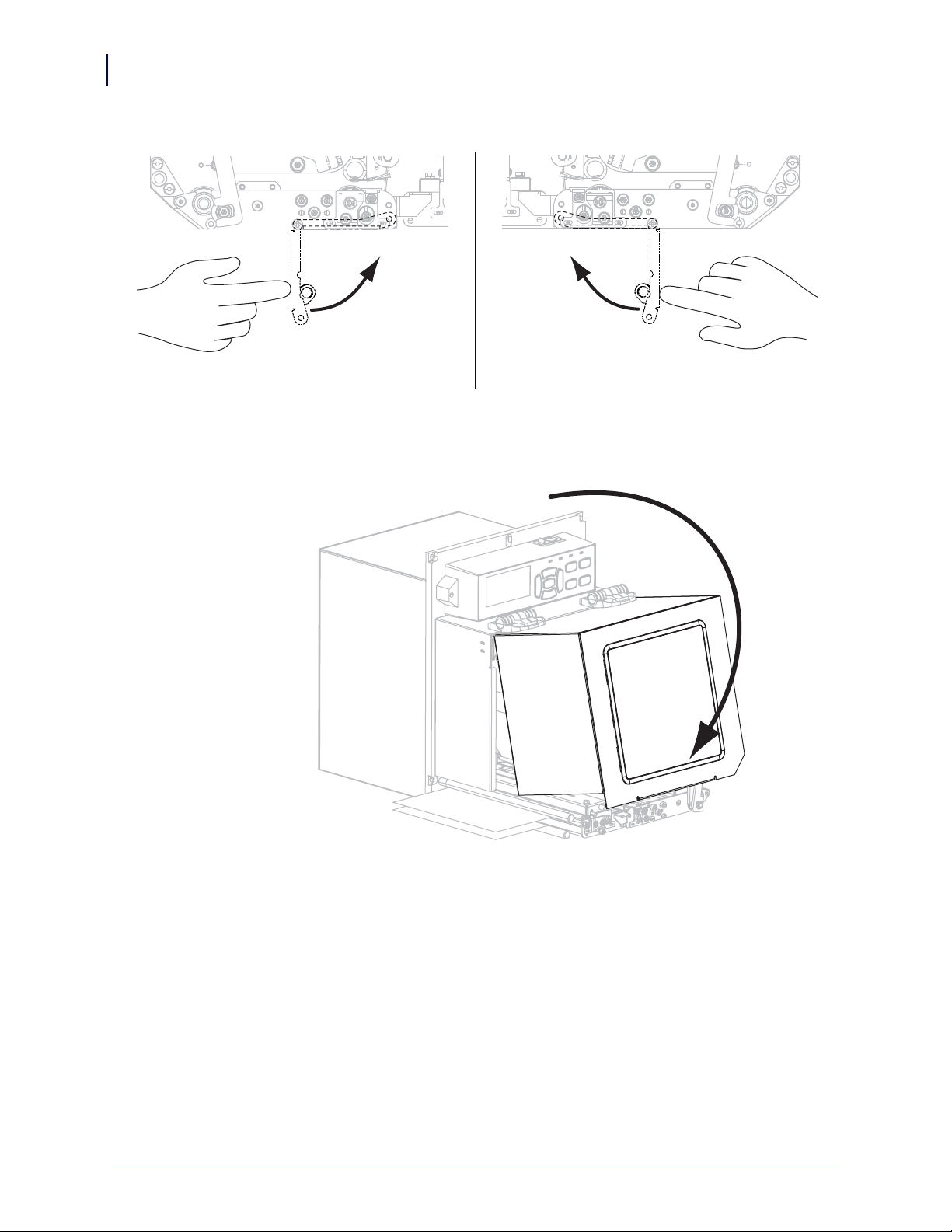

17. Zakrenite sklop valjka za odljepljivanje prema gore dok se ne učvrsti na mjestu.
18. Provucite podlogu oko vretena za namatanje aplikatora (za više informacija pogledajte
dokumentaciju aplikatora).
19. Zatvorite vratašca za medij.
P1047597-231 5.6.2012
Uklonite iskorištenu vrpcu
LD
LD
Svaki puta kada mijenjate rolu vrpce, skinite istrošenu vrpcu s vretena za namatanje vrpce.
Za uklanjanje vrpce, učinite slijedeće:
1. Je li se vrpca istrošila?
Ako vrpca... Tada...
ZE500 Kratki vodič
Umetanje vrpce i medija
15
odmotana do
Nastavite sa korakom 2.
kraja
nije odmotana do
a. Odrežite ili prekinite vrpcu ispred vretena za namatanje vrpce.
kraja
b. Nastavite sa korakom 2.
2. Izvucite jezgru s istrošenom vrpcom s vretena za namatanje vrpce.
3. Bacite iskorištenu vrpcu. Praznu jezgru s dovodnog vretena vrpce možete ponovno
uporabiti tako da je premjestite na vreteno za namatanje vrpce.
5.6.2012 P1047597-231
