ZE500 Snabbreferensguide
1
2 3
1
3
2
Använd denna guide för det dagliga handhavandet av din skrivare. För mer detaljerad
information, se Användarmanualen.
Skrivarplacering
ZE500-skrivarna finns med högerplacering (utskriftsmekanismen sitter till höger) och
vänsterplacering (utskriftsmekanismen sitter till vänster).
Bild 1 • Skrivare, vänstervänd (LH)
Bild 2 • Skrivare, högervänd (RH)
© 2011 ZIH Corp. Alla produktnamn och siffror är varumärken som tillhör Zebra, samt Zebra och
Zebra-logotypen är registrerade varumärken som tillhör ZIH Corp. Alla rättigheter förbehålls.
Materiallucka
1
Kontrollpanel
2
Strömbrytare
3
P1047597-211 Rev. A
2012-06-05
ZE500 Snabbreferensguide
3
4
910 7
5
6
12
11
8
1
2
2
Skrivarkomponenter
Skrivarkomponenter
Bild 3 visar vilka komponenter som finns i skrivarens materialutrymme, högermonterat.
En vänstervänd enhet har en spegelvänd komponentplacering. Bekanta dig med dessa
komponenter innan du fortsätter installera skrivaren.
Bild 3 • Skrivarkomponenter (RH-modell visas)
a222
Färgbandsupptagare
1
Färgbandshållare
2
Spärr för skrivhuvud
3
Skrivhuvudsenhet
4
Avskiljningskant
5
Platenrulle
6
P1047597-211 2012-06-05
Enhet för avskiljningsrulle (dold när
7
den är stängd)
Spärr för avskiljningsrulle
8
Materialstyrning
9
Enhet för klämrulle
10
Nedre styrrulle
11
Övre styrrulle
12
Kontrollpanel
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
Alla knappar och indikeringar för skrivaren finns på kontrollpanelen (Bild 4). Strömbrytaren
sitter högst upp på kontrollpanelen.
Bild 4 • Kontrollpanel
ZE500 Snabbreferensguide
Kontrollpanel
3
Skärmen visar skrivarens driftstatus och gör att användaren kan navigera i menysystemet.
1
Spänningslampa Tänd när skrivaren är påslagen.
2
PAUSE-lampa Tänd när skrivaren är i pausläge.
3
STATUS-lampa AV Normal drift — inga skrivarfel.
4
Blinkar Ett skrivarfel har uppstått. Kontrollera skärmen för mer
information.
Datalampa AV Normal drift. Inga data tas emot eller behandlas.
5
PÅ Skrivaren processar data eller skriver ut. Inga data mottas.
Blinkar Skrivaren tar emot data från eller skickar statusinformation
till datorn.
Knappen PAUSE (PAUS) startar eller stoppar skrivarens drift när den trycks ner.
6
Knappen FEED (MATA) tvingar skrivaren att mata fram en tom etikett varje gång knappen trycks
7
ner.
Knappen CANCEL (AVBRYT) avbryter utskrift när skrivaren är i pausläge.
8
Knappen CALIBRATE (KALIBRERA) kalibrerar skrivaren för materiallängd och avkännarvärden
9
LEFT ARROW (VÄNSTER PIL) navigerar till tidigare parameter i menyerna.
10
Knappen PLUS (+) ändrar parametervärdena. Vanlig användning är att öka ett värde, bläddra genom
11
alternativ eller ändra värden när man anger skrivarens lösenord.
Knappen MINUS (-) ändrar parametervärdena. Vanlig användning är att minska ett värde, bläddra
12
genom alternativ eller ändra markörens position när man anger skrivarens lösenord.
Knappen SETUP/EXIT (INSTÄLLNING/AVSLUTA) startar och avslutar konfigureringsläget.
13
RIGHT ARROW (HÖGER PIL) navigerar till nästa parameter i menyerna.
14
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
4
Förbereda skrivaren för drift
Förbereda skrivaren för drift
När man bekantat sig med skrivarens komponenter och kontrollpanel kan man förbereda
skrivaren för drift.
OBS! • Vid laddning av material eller färgband, ta av alla smycken som kan komma
i kontakt med skrivhuvudet eller andra skrivardelar.
OBS! • Innan skrivhuvudenheten vidrörs ska eventuell statisk elektricitet neutraliseras
genom att ta i skrivarens metallhölje eller använda ett antistatiskt handledsband och en
matta.
Gör så här för att installera skrivaren:
1. Packa upp och kontrollera skrivaren. Rapportera vid behov eventuella transportskador.
För mer information, se Användarmanualen.
2. Placera skrivaren på den i förväg valda platsen.
3. Koppla in nätkabelns honkontakt i uttaget på skrivarens baksida.
P1047597-211 2012-06-05
ZE500 Snabbreferensguide
115 V AC
230 V AC
Förbereda skrivaren för drift
4. Koppla in spänningskabelns hankontakt i lämpligt vägguttag.
5. Anslut skrivaren till en dator med en av de tillgängliga anslutningarna. Standard-
anslutningarna visas här. Ett ZebraNet trådlöst skrivarserveralternativ kan också
finnas på skrivaren.
5
Parallellport
USB 2.0-port
Ethernet kabelport
Seriell port
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
6
Förbereda skrivaren för drift

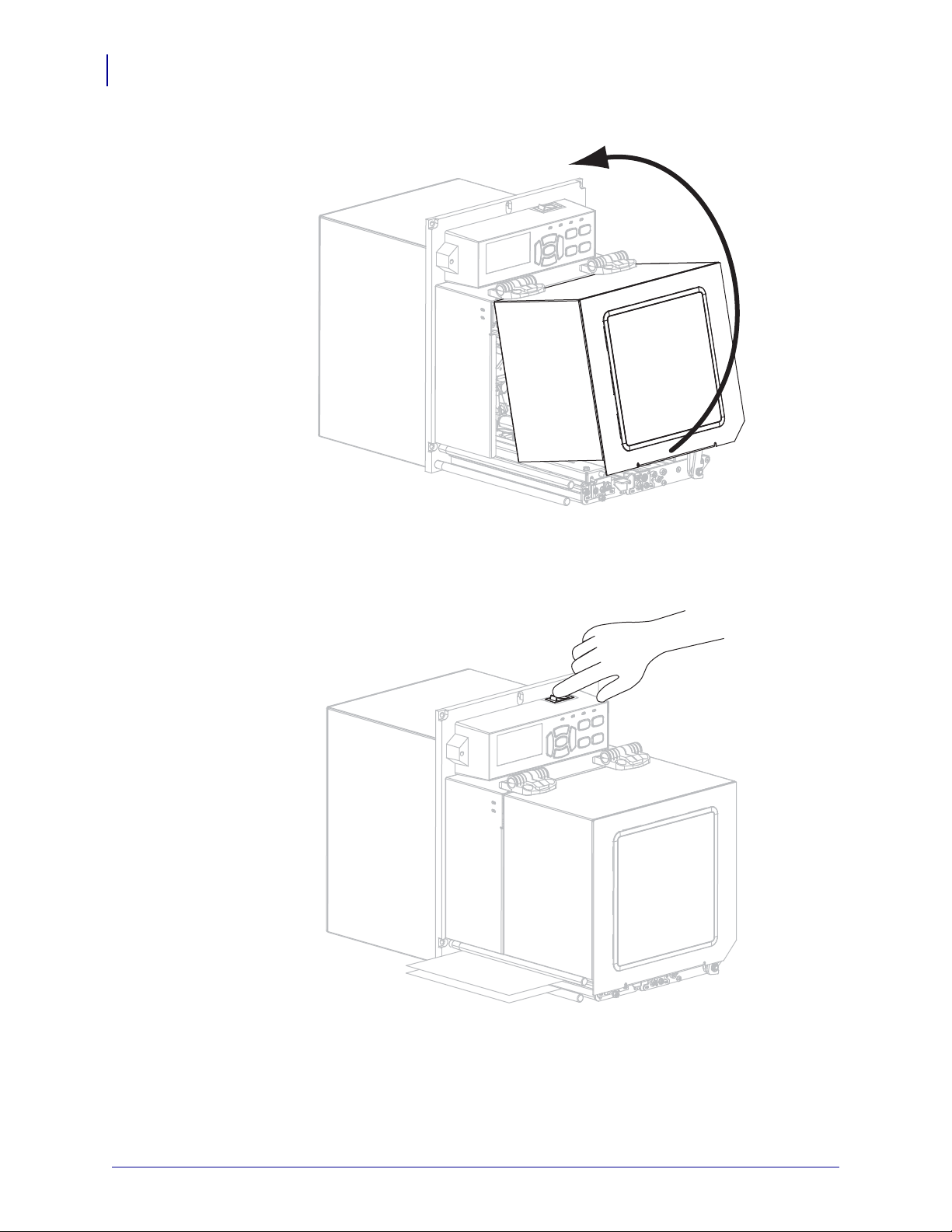

6. Öppna materialluckan.
7. Sätt in färgbandet (vid värmeöverföring) och material i skrivaren (se Sätta in färgband och
material på sidan 7).
8. Slå på (I) skrivaren.
Skrivaren startar och genomför ett självtest.
P1047597-211 2012-06-05
Sätta in färgband och material
LH RH
Använd instruktionerna i detta avsnitt för att sätta in färgbandet (om sådant ska användas)
och material i en ZE500 skrivare. Färgband används för värmeöverföringsetiketter. För
direktvärmeutskrift ska inget färgband sättas in i skrivaren. För instruktioner om hur man
sätter in vid andra utskriftslägen, se Användarmanualen.
OBS! • Vid laddning av material eller färgband, ta av alla smycken som kan komma i
kontakt med skrivhuvudet eller andra skrivardelar.
Viktigt! • Skydda skrivarhuvudet från slitage genom att alltid använda ett färgband som är
bredare än materialet. Färgbandet måste ha beläggning på utsidan (se Användarmanualen för
mer information).
Anmärkning • För optimal utskriftskvalitet och korrekt skrivarfunktion för alla våra
produkter rekommenderar Zebra varmt att bara Zebra™ originaltillbehör används för våra
lösningar. Skrivarna ZE500 är speciellt utformade så att de bara fungerar med Zebra™
original skrivhuvuden för bästa säkerhet och utskriftskvalitet.
ZE500 Snabbreferensguide
Sätta in färgband och material
7
Gör så här för att sätta in färgband och material:
Sätta in färgband
1.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.
Vrid spärren till skrivhuvudet till öppen position.
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
LH RH
LH RH
LH RH
8
Sätta in färgband och material
2. Placera färgbandsrullen så att den lösa änden rullas upp i den riktning som visas.
3. Placera färgbandsrullen på färgbandshållaren. Skjut in rullen så långt det går.
4. Sätt en tom färgbandsspole på färgbandsupptagaren. Skjut in rullen så långt det går.
P1047597-211 2012-06-05
ZE500 Snabbreferensguide
2
3
1
LH RH
2
3
1
RHLH
Sätta in färgband och material
5.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.
För in färgbandet under nedre färgbandsstyrningsrullen (1), under
skrivhuvudsenheten
(2) och sedan över den övre färgbandsstyrningsrullen (3).
9
Linda upp färgbandet runt spolen på färgbandsupptagaren.
6.
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
LH RH
LH RH
10
Sätta in färgband och material
Sätta in material
7. Sätt in material på applikatorns materialrulle (se applikatorns dokumentation för mer
information).
8. Tryck på frigöringsknappen på enheten för klämrullen. Fäll upp enheten.
9. Dra ut materialstyrningen hela vägen.
P1047597-211 2012-06-05
ZE500 Snabbreferensguide
LH RH
1
2
3
12
3
RH
LH
Sätta in färgband och material
10. För in materialet under den övre styrrullen (1), under enheten för klämrullen (2) och
under skrivhuvudsenheten
11. Dra ut ungefär 75 cm (30 in.) material förbi avskiljningskanten. Ta bort och kasta
(3).
etiketterna från skyddspapperet på det frilagda materialet.
11
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
LH RH
LH RH
LH RH
12
Sätta in färgband och material

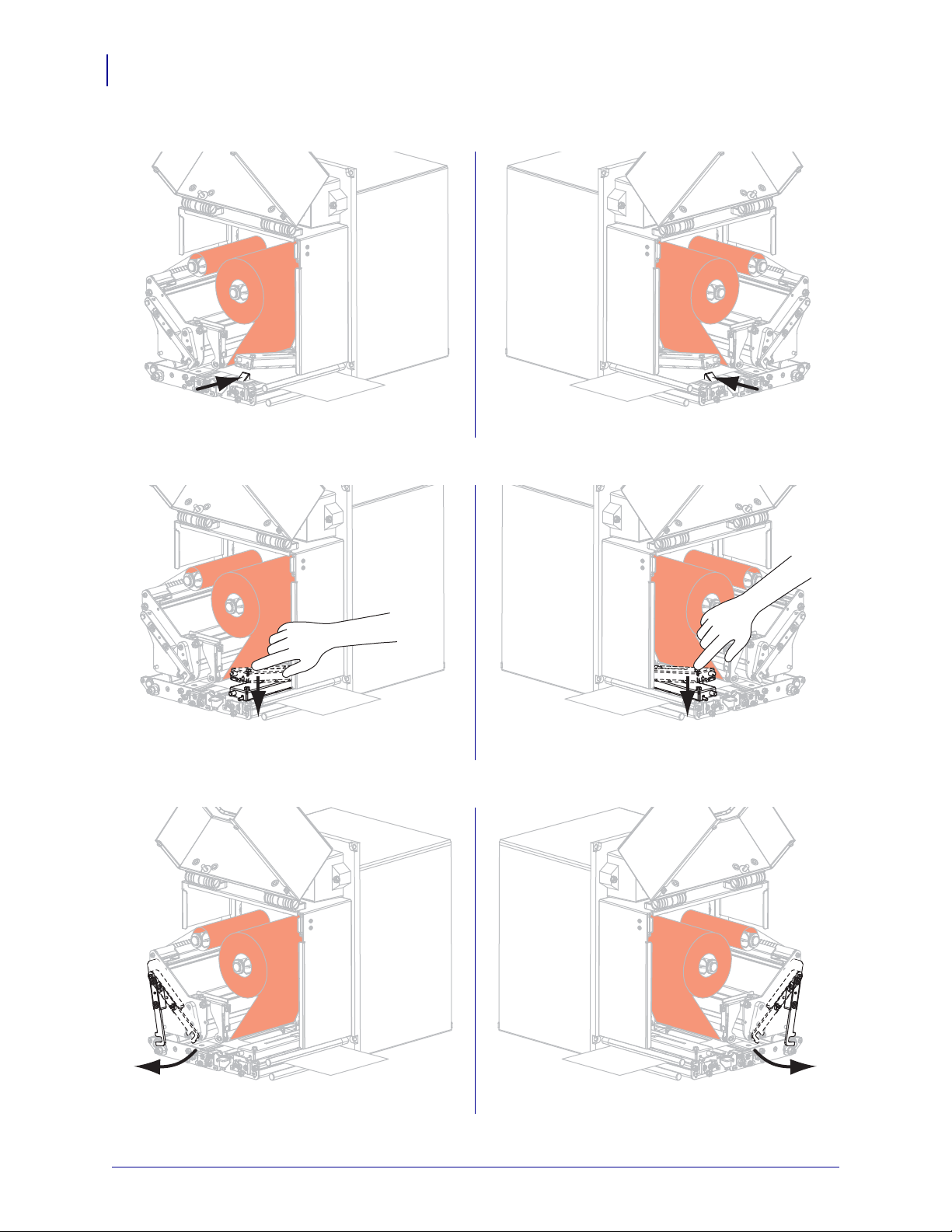

12. Skjut in materialstyrningen tills den precis rör materialets kant.
13. Tryck ner enheten för klämrullen tills den låses i stängt läge.
14. Vrid spärren till skrivhuvudet till stängd position.
P1047597-211 2012-06-05
ZE500 Snabbreferensguide
LH RH
LH RH
Sätta in färgband och material

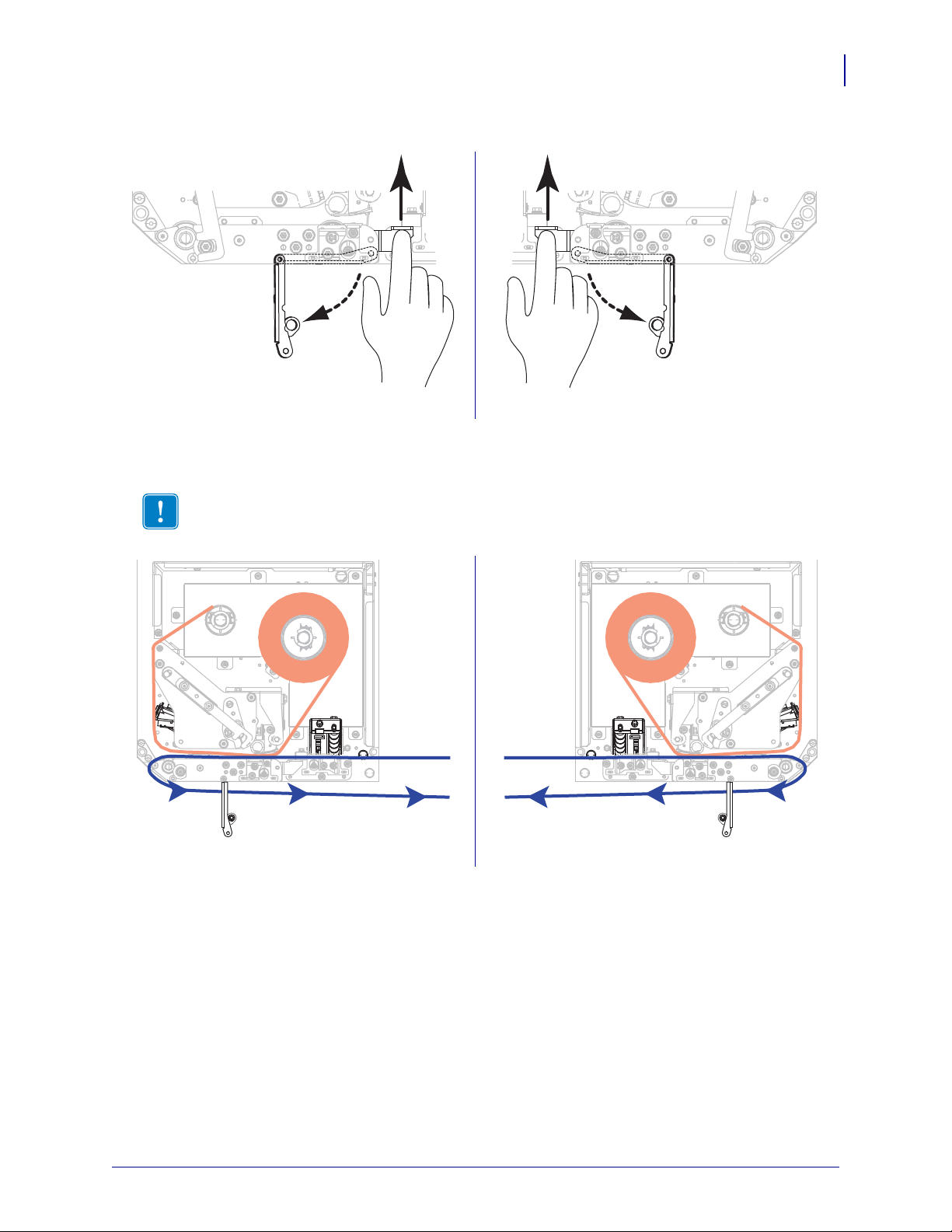

15. Lyft upp avskiljningsrullens spärr så att enheten för avskiljningsrullen fälls nedåt.
16. För in skyddspapperet runt avskiljningskanten, under platenrullen och genom enheten för
avskiljningsrullen.
Viktigt! • Om applikatorn har en luftslang ska skyddspapperet gå mellan luftslangen och
avskiljningskanten. För inte in skyddspapperet ovanför luftslangen.
13
2012-06-05 P1047597-211
ZE500 Snabbreferensguide
LH RH
14
Sätta in färgband och material

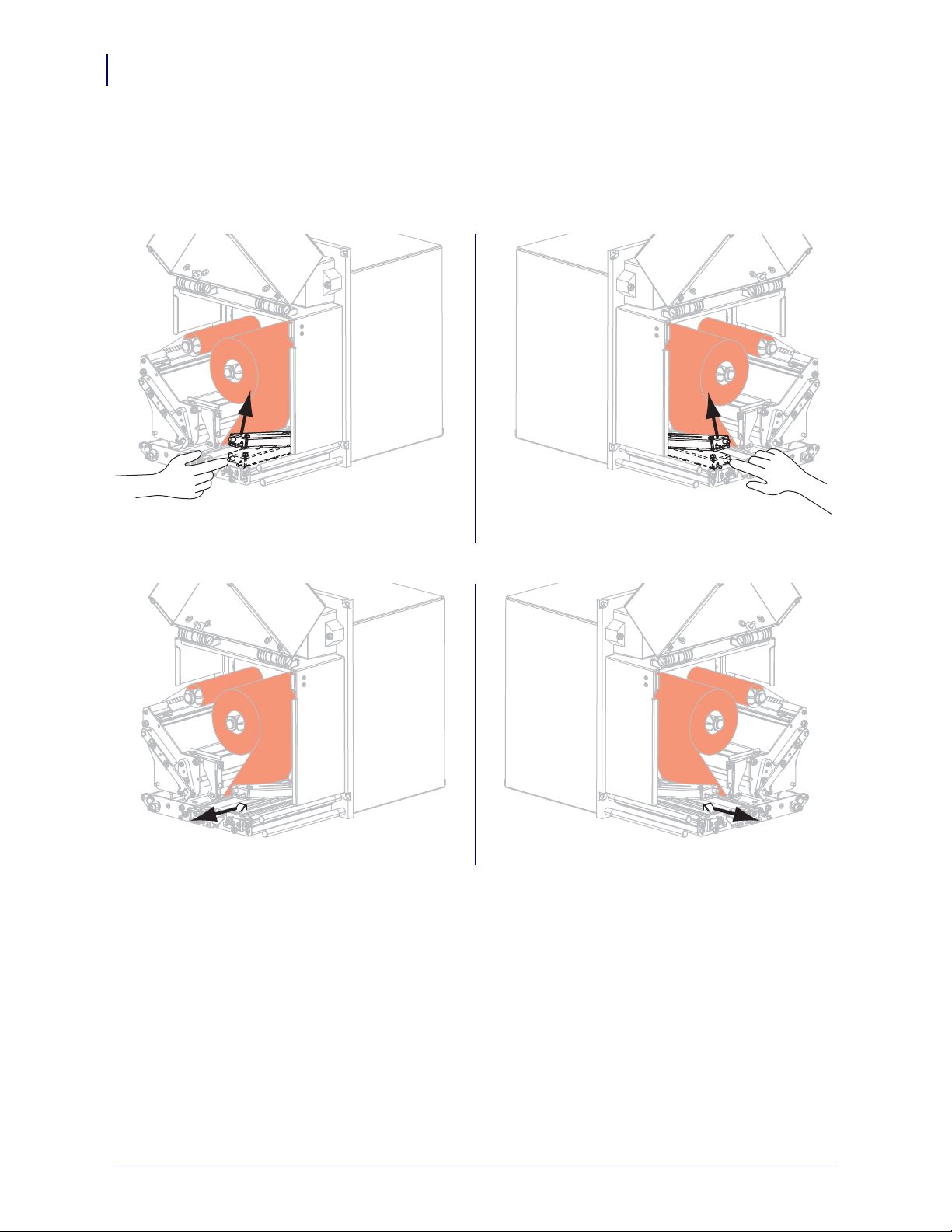

17. Vrid enheten för avskiljningsrullen uppåt tills den låses i stängt läge.
18. För in skyddspapperet runt applikatorns bandupptagare (se applikatorns dokumentation
för mer information).
19. Stäng materialluckan.
P1047597-211 2012-06-05
Ta bort förbrukat färgband
LH RH
LH RH

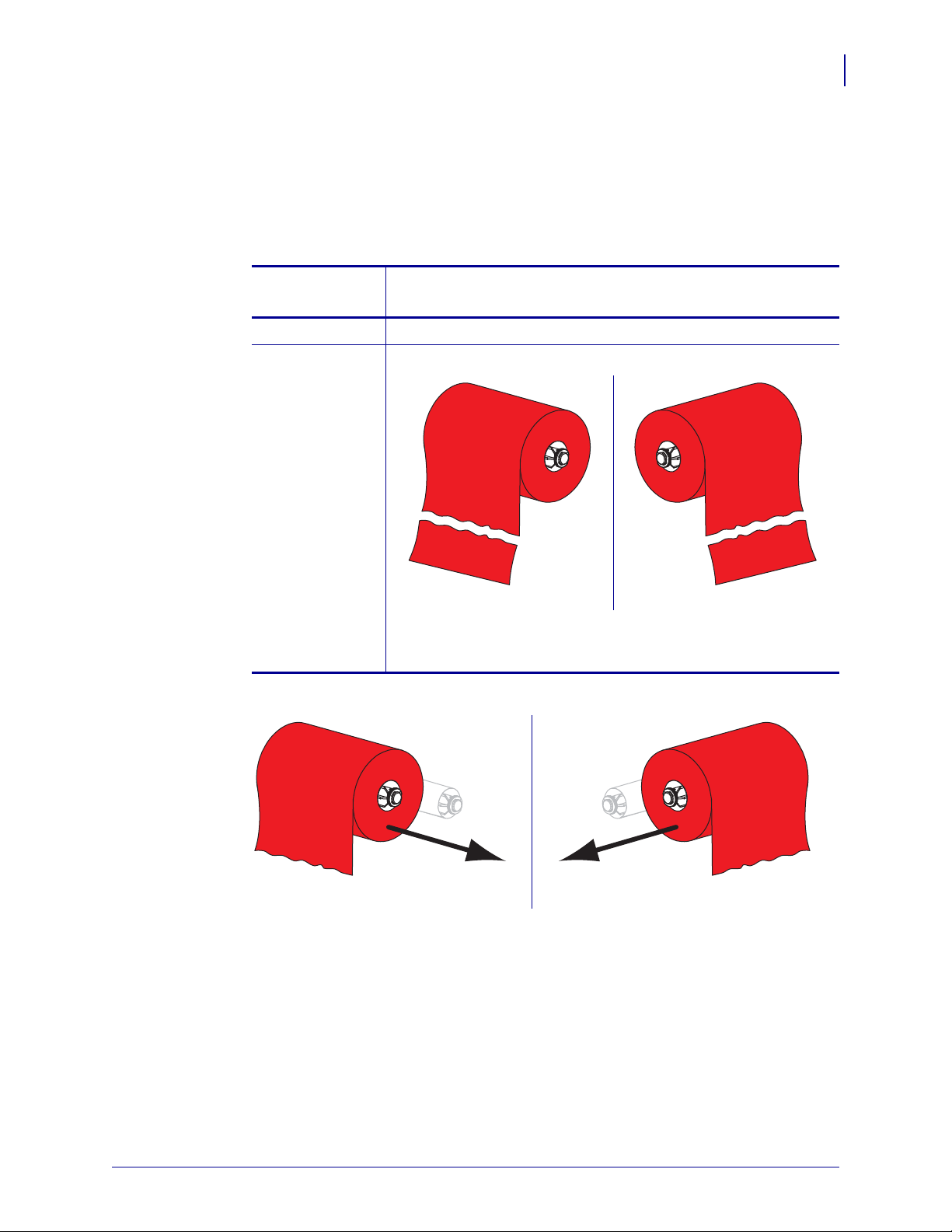

Ta bort förbrukat färgband från bandupptagaren när färgbandet ska bytas.
Gör så här för att ta bort ett färgband:
1. Har färgbandet tagit slut?
ZE500 Snabbreferensguide
Sätta in färgband och material
15
Om
färgbandet...
Så...
Tog slut Fortsätt med steg 2.
Inte tagit slut
2. Lossa spolen med det förbrukade färgbandet från färgbandsupptagaren.
a. Skär eller bryt av färgbandet före bandupptagaren.
b. Fortsätt med steg 2.
3. Kasta det förbrukade färgbandet. Den tomma spolen på färgbandshållaren kan
återanvändas genom att den flyttas till färgbandsupptagaren.
2012-06-05 P1047597-211
