Принтер

ZE500 ™

Руководство пользователя

P1051584-154

стилизованная голова зебры являются товарными знаками ZIH Corp., зарегистрированными во многих юрисдикциях по всему миру. Все прочие товарные знаки являются собственностью их владельцев.

Представленные в этом документе сведения могут быть изменены без предварительного уведомления.

Дополнительные сведения по юридическим вопросам и заявлениям о правах собственности см. в следующих разделах.

АВТОРСКИЕ ПРАВА: www.zebra.com/copyright ГАРАНТИЯ: www.zebra.com/warranty ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ С КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ: www.zebra.com/eula ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: www.zebra.com/linkoslegal

Условия использования Заявление о правах собственности.

собственностью компании Zebra Technologies Corporation и ее дочерних компаний (в дальнейшем Zebra Technologies). Она предоставлена исключительно для ознакомления и использования лицами, осуществляющими эксплуатацию и техническое обслуживание оборудования, описанного в настоящем документе. Без письменного разрешения компании Zebra Technologies такая информация не должна использоваться, воспроизводиться или раскрываться любым другим лицам для любых других нужд.

В данном руководстве содержится информация, являющаяся

Совершенствование продукта. Постоянное совершенствование продуктов — это политика компании

Zebra Technologies. Все технические характеристики и внешний вид изделий могут быть изменены без уведомления.

Отказ от обязательств. Zebra Technologies предпринимает шаги для проверки качества при публикации

технической информации и руководств, однако ошибки не исключены. В подобных случаях Zebra Technologies отказывается от ответственности и резервирует права на исправление ошибок.

Ограничение ответственности. Компания Zebra Technologies или любая другая сторона, участвующая

в создании, производстве или доставке сопутствующего продукта (в том числе оборудования и программного обеспечения), ни при каких условиях не несут ответственности за любые повреждения (включая, помимо прочего, косвенный ущерб, в том числе потерю прибыли, прекращение работы или потерю служебной информации), связанные с использованием, возникшие в результате использования или невозможности использования данного продукта, даже если компания Zebra Technologies была извещена о возможности подобного ущерба. В некоторых юрисдикциях местное законодательство запрещает ограничение и исключение ответственности за случайный или преднамеренный ущерб. В таких случаях вышеприведенные ограничения и исключения не могут быть применены.

Номер изделия: P1051584-154 Вер. B

Заявления о соответствии

ЗАЯВЛЕНИЯ О СООТВЕТСТВИИ

ZEBRA TECHNOLOGIES CORPORATION

Настоящим заявляет, что следующее информационное оборудование

Zebra ZE500-4 и ZE500-6

соответствует следующим действующим инструкциям и стандартам для сред

ITE: среда тяжелой промышленности

Произведено для компании Zebra Technologies Corporation компанией

Jabil Circuit (Гуанчжоу) Ltd No. 1 Branch Company Lianyun Road 388, Eastern Zone, Guangzhou Economic &Technological Development District Guangdong Province, China

Указанное оборудование соответствует всем перечисленным выше директивам и стандартам по состоянию на указанную ниже дату.

Дата вступления в силу: 12 июня 2017 г.

15.05.2020 P1051584-154

Информация о соответствии

Заявление о соответствии FCC

Устройство соответствует части 15 Правил Федеральной комиссии по связи США (FCC). При эксплуатации необходимо соблюдение следующих двух условий:

1. Данное устройство не должно являться источником недопустимых помех.

2. Данное устройство должно быть устойчивым к любой помехе, включая помеху,

способную привести к нежелательным действиям.

Примечание • Данное оборудование прошло испытания и было признано

соответствующим требованиям, предъявляемым к цифровым устройствам класса A согласно части 15 правил FCC. Указанные ограничения рассчитаны на обеспечение адекватного уровня защиты от помех в условиях эксплуатации оборудования в коммерческой среде. Данное устройство генерирует, использует и может излучать электромагнитные волны в диапазоне радиочастот и в случае неправильной установки или несоблюдения инструкций руководства способно вызывать помехи в работе радиооборудования. При эксплуатации данного оборудования в жилом секторе велика вероятность, что оно будет источником помех в работе радиооборудования, в этом случае пользователь обязан устранить помехи за свой счет.

Заявление FCC о воздействии радиочастотного излучения (для принтеров с кодерами RFID)

Данное оборудование соответствует ограничениям FCC на радиационное воздействие, установленным для неконтролируемой среды. При установке и эксплуатации этого оборудования необходимо, чтобы между излучателем и телом оператора сохранялось расстояние не менее 20 см.

Передатчик не должен находиться рядом либо взаимодействовать с другими антеннами или передатчиками.

Заявление о соответствии требованиям DOC для Канады

Это оборудование класса A соответствует требованиям ICES-003 для Канады.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

P1051584-154 15.05.2020

Содержание

1 • Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ориентация принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Компоненты принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Дисплей панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Переходы между параметрами дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Изменение параметров, защищенных паролем . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Значение пароля по умолчанию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Отключение функции защиты паролями . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Рабочие параметры на панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Типы носителей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Обзор использования ленты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Когда используется лента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Сторона ленты с покрытием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

2 • Настройка и эксплуатация принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Транспортировка и хранение принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Распаковка и проверка принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Хранение принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Транспортировка принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Установка принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Требования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Размеры и требования к зазорам . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Установка принтера в аппликатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Выбор интерфейса обмена данными . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Кабели данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

15.05.2020 P1051584-154

Содержание

Подключение принтера к источнику питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Характеристики шнура питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Заправка ленты и носителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3 • Настройка и регулировка принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Изменение параметров принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Параметры печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Средства технического обслуживания и диагностики . . . . . . . . . . . . . . . . . . . . . . 85

Параметры сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Настройки языка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Настройки датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Настройки порта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Калибровка датчиков ленты и носителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Снятие использованной ленты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Регулировка датчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Датчик пропускания (носителя) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Отражающий датчик носителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Датчик ленты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Регулировка положения подпружиненного упора . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Регулировка давления печатающей головки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

4 • Регламентное техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . 119

Расписание чистки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Очистка корпуса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Чистка отсека носителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Чистка печатающей головки и роликов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Замена компонентов принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Заказ запасных частей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Утилизация компонентов принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Смазка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

5 • Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Проблемы с печатью . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Проблемы с лентой . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Проблемы при использовании RFID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Проблемы с обменом данными . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Прочие проблемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

P1051584-154 15.05.2020

Содержание

Диагностика принтерa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Самотестирование при включении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Самотестирование CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Самотестирование PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Самотестирование FEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Самотестирование FEED + PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Тест диагностики обмена данными . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

Профиль датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

6 • Характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Общие характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Характеристики печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Характеристики ленты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Характеристики носителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

A • Изменение конфигурации интерфейсной платы аппликатора . . . . . . 161

Необходимые инструменты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Изменение положения перемычек для изолированного режима . . . . . . . . . . . . . . . 162

Глоссарий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

15.05.2020 P1051584-154

Содержание

Примечания • _____________________________________________________________

__________________________________________________________________________

P1051584-154 15.05.2020

Введение

В этом разделе приведен общий обзор принтера и его компонентов.

Содержание

Ориентация принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Компоненты принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Дисплей панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Переходы между параметрами дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Изменение параметров, защищенных паролем . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Значение пароля по умолчанию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Отключение функции защиты паролями . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Рабочие параметры на панели управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Типы носителей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Обзор использования ленты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Когда используется лента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Сторона ленты с покрытием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

15.05.2020 P1051584-154

Введение

2 3

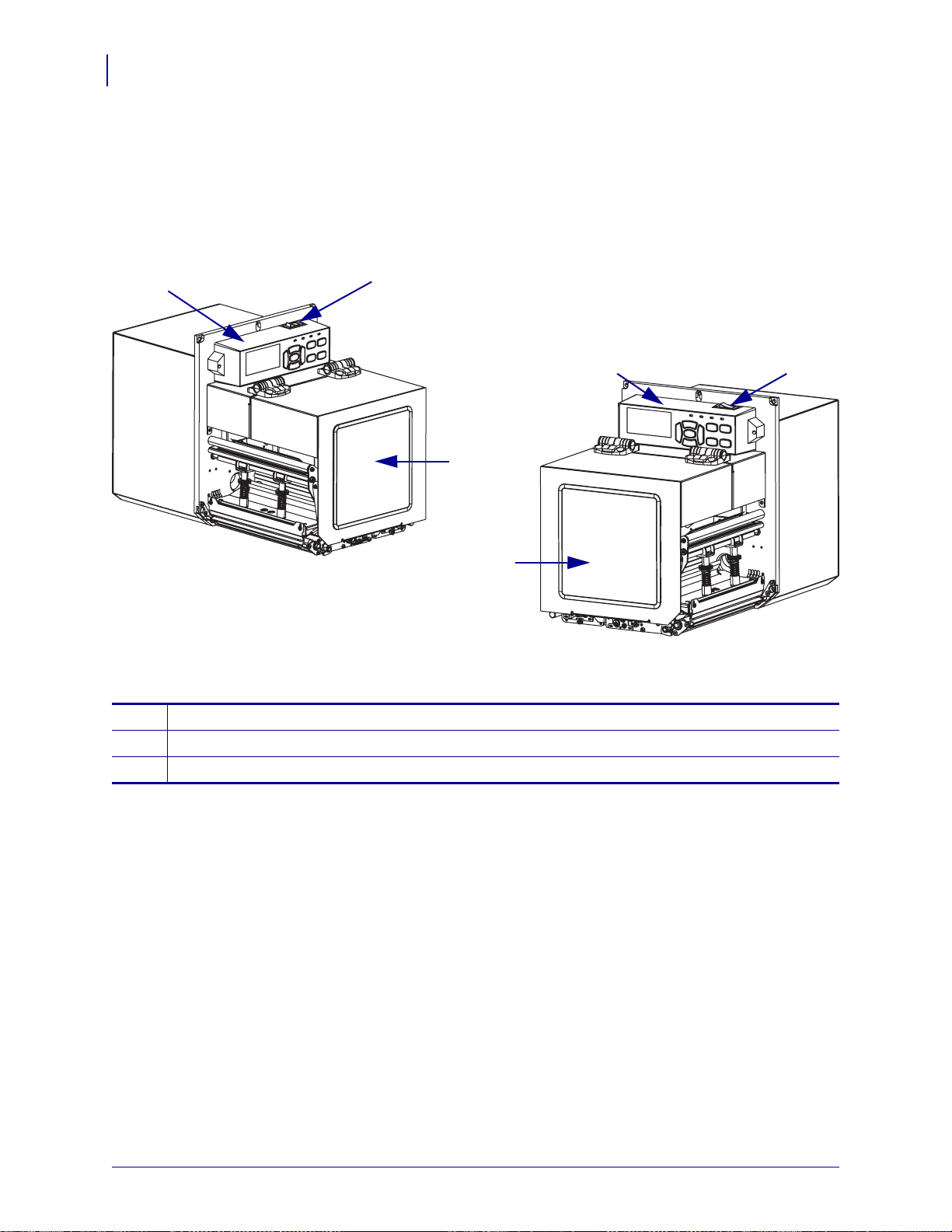

Ориентация принтера

Доступны принтеры ZE500 с правосторонней (механизм печати справа) и левосторонней (механизм печати слева) конфигурацией.

Рис. 1 • Левосторонний принтер

Рис. 2 • Правосторонний принтер

дверца для загрузки носителя

панель управления

выключатель питания

P1051584-154 15.05.2020

Компоненты принтера

910 7

Рис. 3 показывает компоненты, находящиеся внутри отсека носителя правостороннего

принтера. В левостороннем принтере эти компоненты расположены зеркально. Ознакомьтесь с этими компонентами перед продолжением настройки принтера.

Рис. 3 • Компоненты принтера (показана правосторонняя модель)

Введение

Компоненты принтера

a222

приемный шпиндель ленты

шпиндель подачи ленты

защелка печатающей головки

печатающая головка

узел выталкивающего ролика

(скрыт, когда закрыт) защелка выталкивающего ролика

направляющая носителя

узел прижимного ролика

(в открытом положении) выталкиватель

валик

15.05.2020 P1051584-154

нижняя направляющая

верхняя направляющая

Введение

POWER PAUSE STATUS DATA

2 3 4 5

10 11 12 13 14

6 7

Панель управления

Все элементы управления и индикаторы принтера расположены на панели управления (Рис. 4). Выключатель питания находится вверху панели управления.

Рис. 4 • Панель управления

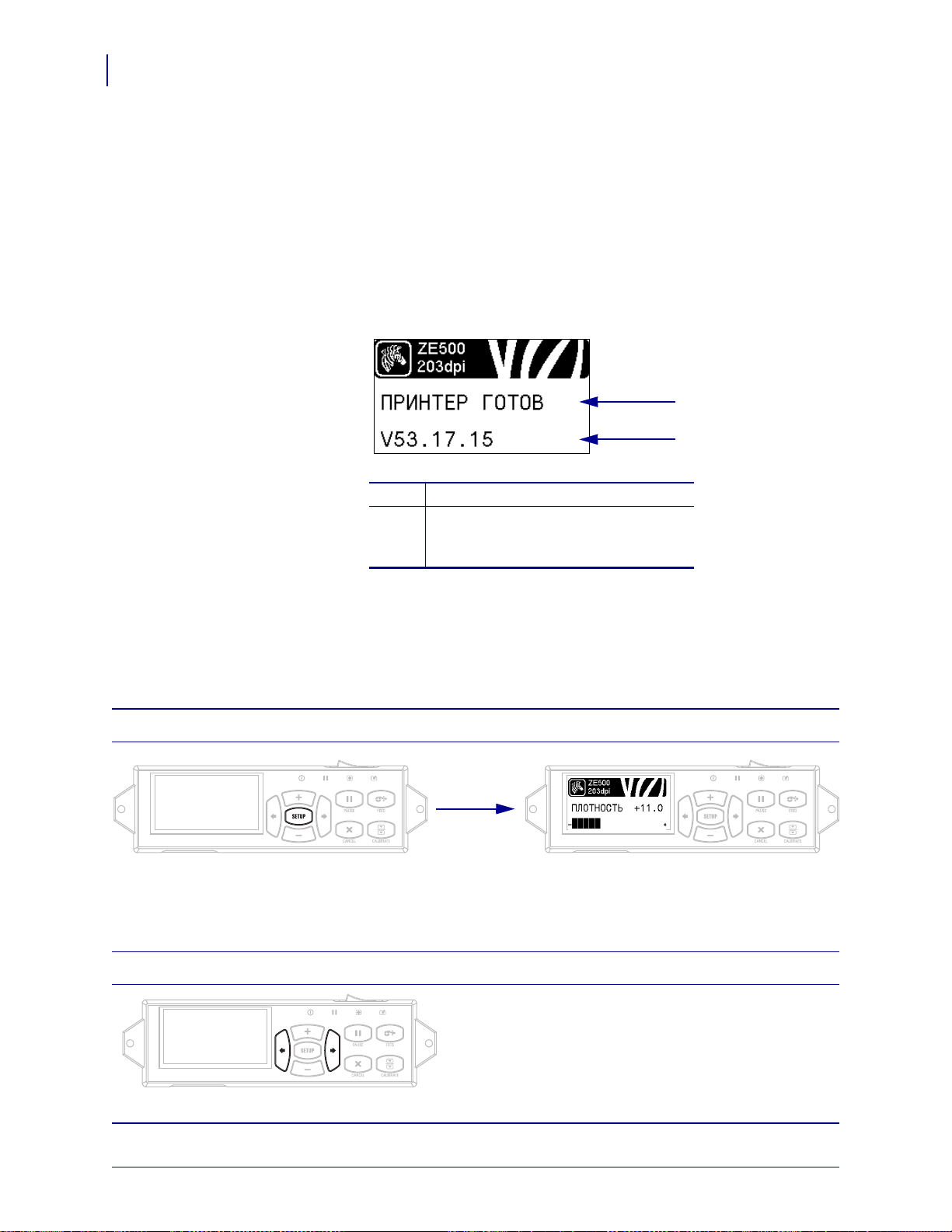

Дисплей показывает рабочее состояние принтера и позволяет пользователю использовать

систему меню.

Индикатор питания

Горит, когда принтер включен.

(POWER)

Индикатор паузы

Горит, когда принтер приостановлен.

(PAUSE)

Индикатор состояния (STATUS)

Горит Нормальная работа — принтер работает без ошибок. Не горит Ошибка принтера. Дополнительная информации

отображается на дисплее.

Индикатор данных (DATA)

Горит Нормальная работа. Данные не получаются и не

обрабатываются.

Вкл. принтер обрабатывает данные или печатает.

Получение данных не выполняется.

Мигает принтер получает данные или передает сведения

о состоянии в управляющий компьютер.

Клавиша PAUSE (ПАУЗА) служит для приостановки и возобновления работы принтера.

Клавиша FEED (ПОДАЧА) служит для выдачи пустой этикетки из принтера.

Клавиша CANCEL (ОТМЕНА) отменяет задания печати, если работа принтера

приостановлена. Клавиша CALIBRATE (КАЛИБРОВКА) калибрует принтер с учетом длины носителя

и значений датчиков. Клавиша СТРЕЛКА ВЛЕВО служит для возврата к предыдущему параметру меню.

Клавиша плюса (+) изменяет значения параметров. Обычно используется для увеличения

значения, перехода от одного значения к другому или изменения значений при вводе пароля принтера.

P1051584-154 15.05.2020

Панель управления

Клавиша минуса (-) изменяет значения параметров. Обычно используется для уменьшения

значения, перехода от одного значения к другому или изменения положения курсора при вводе пароля принтера.

Клавиша SETUP/EXIT (НАСТРОЙКА/ВЫХОД) служит для входа в режим настройки

и выхода из него. Клавиша СТРЕЛКА ВПРАВО служит для перехода к следующему параметру меню.

Введение

15.05.2020 P1051584-154

Введение

POW ER PAUSE STATUS DA A

POW ER PAUSE STATUS DATA

Дисплей панели управления

Панель управления содержит дисплей, на котором можно просмотреть состояние принтера или изменить его рабочие параметры. В этом разделе описано, как переходить в системе меню и изменять значения элементов меню.

Когда принтер завершает последовательность включения, дисплей переходит к отображению в режиме бездействия (Рис. 5).

Рис. 5 • Отображение в режиме бездействия

Текущее состояние принтера

Информация, заданная, как описано

в разделе Отображение в режиме

бездействия на стр. 93

Переходы между параметрами дисплея

Таблица 1 содержит доступные варианты переходов между параметрами дисплея.

Таблица 1 • Переходы

Вход в режим установки

Чтобы войти в режим установки, в режиме бездействия (Рис. 5) нажмите клавишу SETUP (НАСТРОЙКА). Принтер отобразит первый параметр.

Прокрутка параметров

Для прокрутки параметров нажимайте клавиши

POW ER PAUSE STATUS DATA

СТРЕЛКА ВЛЕВО и СТРЕЛКА ВПРАВО.

P1051584-154 15.05.2020

Таблица 1 • Переходы (продолжение)

Выполнение действия

POW ER PAUSE STATUS DATA

Изменение значений параметров

Введение

Дисплей панели управления

Значок + означает, что действие может быть выполнено.

Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+) для выполнения указанного действия.

Значки - и + показывают, что значение можно изменить.

POW ER PAUSE STATUS DATA

Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+) или MINUS (УМЕНЬШЕНИЕ) (-) для прокрутки списка доступных значений.

15.05.2020 P1051584-154

Введение

POW ER PAUSE STATUS DATA

ПОСТОЯННО

Сохраняет значения в принтере, даже когда выключено питание.

ВРЕМЕННО

Значения будут сохранены до тех пор, пока принтер не будет выключен.

ОТМЕНА

Эта команда отменяет все изменения, сделанные после входа в режим установки, за исключением изменений параметров ЯРКОСТЬ, ОТРЫВАНИЕ, СВЯЗЬ и ЯЗЫК, которые вступают в силу сразу после ввода.

ЗАГР. СТ. ЗНЧ.

Эта команда используется для восстановления всех заводских настроек, за исключением настроек сети. Будьте осторожны при загрузке стандартных значений, потому что потребуется переустановить все настройки, которые были изменены вручную.

ЗГР. ПОС. СХР.

Загрузка последних сохраненных значений.

СТ. ПАР. СЕТИ

Эта команда используется для восстановления всех заводских настроек сервера печати и сети. Будьте осторожны при загрузке стандартных значений, потому что потребуется переустановить все настройки, которые были изменены вручную.

Дисплей панели управления

Таблица 1 • Переходы (продолжение)

Отключение режима установки

1. Чтобы закрыть рабочие параметры, нажмите в режиме установки клавишу SETUP

(НАСТРОЙКА). На ЖК-экране отобразится сообщение

2. Чтобы вернуться к параметрам, нажмите клавишу СТРЕЛКА ВЛЕВО.

СОХРАНИТЬ ИЗМЕНЕНИЯ.

ЛИБО Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+) или MINUS (УМЕНЬШЕНИЕ) (-) для прокрутки списка команд выхода.

3. Чтобы выбрать отображенный параметр и выйти из режима установки, нажмите клавишу

СТРЕЛКА ВПРАВО.

По завершении последовательности настройки и калибровки принтер вернется к отображению в режиме бездействия.

P1051584-154 15.05.2020

Изменение параметров, защищенных паролем

Определенные параметры, включая параметры обмена данными, по умолчанию защищены паролями.

Внимание! • Не изменяйте параметры, защищенные паролем, если вам не известно

точно их назначение. Если параметры настроены неправильно, принтер может работать непредсказуемым образом.

При первой попытке изменения параметра, защищенного паролем, принтер отображает сообщение пароль, состоящий из четырех цифр. После ввода правильного пароля повторный ввод не требуется до выхода из режима установки путем нажатия клавиши SETUP/EXIT (УСТАНОВКА/ВЫХОД) или отключения (

Чтобы ввести пароль для параметра, защищенного паролем, выполните следующие действия.

1. При появлении приглашения ввести пароль используйте клавишу MINUS

(УМЕНЬШЕНИЕ) (-) для изменения положения выбранной цифры.

ВВЕДИТЕ ПАРОЛЬ. Перед изменением параметра необходимо ввести

O) принтера.

Введение

Дисплей панели управления

2. После выбора цифры, которую необходимо изменить, с помощью клавиши PLUS

(УВЕЛИЧЕНИЕ) (+) увеличьте значение выбранной цифры. Повторяйте выполнение этих двух действий для ввода каждой цифры пароля.

3. После ввода пароля нажмите клавишу SELECT (ВЫБОР).

Отображается выбранный для изменения параметр. Если пароль введен правильно, можно изменить значение.

Значение пароля по умолчанию

Значение пароля по умолчанию: 1234. Пароль можно изменить с помощью команды

^KP (задать пароль) языка программирования Zebra (ZPL) или с помощью веб-страниц

принтера (требуется проводной или беспроводной сервер печати ZebraNet).

Отключение функции защиты паролями

Чтобы приглашение ввести пароль не появлялось, можно отключить функцию защиты паролями, указав для пароля значение 0000 в команде повторно включить функцию защиты паролями, выполните команду ZPL, где

x — любое число от 1 до 9999.

^KP на языке ZPL. Чтобы

^KPx на языке

15.05.2020 P1051584-154

Введение

Дисплей панели управления

Рабочие параметры на панели управления

Элементы этого меню показаны в порядке отображения при нажатии клавиши СТРЕЛКА ВПРАВО. Дополнительные сведения об этих настройках см. в Параметры

печати на стр. 73.

Сведения о параметрах RFID см. в Руководстве по программированию RFID 2. Чтобы загрузить последнюю версию этого руководства, перейдите на веб-страницу

http://www.zebra.com/manuals.

Регулировка темности печати

Рекомендуется установить минимальную темность, при которой обеспечивается удовлетворительное качество печати. Слишком большая темность может приводить к нечеткой печати изображения этикетки, неправильному сканированию штрихкодов, прожигу ленты или преждевременному износу печатающей головки.

Дополнительные сведения см. в разделе Темность печати

на стр. 73.

Выбор скорости печати

Выберите скорость печати этикетки (указывается в дюймах в секунду). Обычно чем ниже скорость печати, тем выше качество отпечатка.

Дополнительные сведения см. в разделе Скорость печати

на стр. 73.

Установка скорости вращения

Скорость вращения — это скорость, с которой принтер пропускает в формате этикетки области, которые являются пустыми по всей ширине изображения. Увеличив скорость вращения, можно уменьшить время печати. Принтер автоматически распознает ситуации, когда следует применять повышенную скорость.

Дополнительные сведения см. в разделе Скорость вращения

на стр. 74.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Установка скорости обратной подачи

Обратная подача — это обратное движение носителя от положения отрывания или отклеивания к положению печати. Это движение выполняется для увеличения той части переднего края каждой этикетки, которая может быть использована для печати. Уменьшение скорости обратной подачи может нейтрализовать некоторые проблемы. В общем случае уменьшение скорости обратной подачи может повысить качество печати в начале этикетки. Значение этой скорости по умолчанию составляет 2 дюйма в секунду.

Дополнительные сведения см. в разделе Скорость обратной

подачи на стр. 74.

Установка места отрывания

Если необходимо, отрегулируйте положение носителя относительно планки отрывания напечатанных этикеток.

Дополнительные сведения см. в разделе Место отрыва

на стр. 75.

Выбор режима печати

Выберите режим печати, соответствующий параметрам принтера.

Дополнительные сведения см. в разделе Режим печати

на стр. 76.

Выбор режима порта аппликатора

Выберите подходящее действие для порта аппликатора согласно рекомендациям производителя аппликатора.

Дополнительные сведения см. в разделе Порт аппликатора

на стр. 77.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

Выбор сигнала начала печати

Этот параметр определяет реакцию принтер на подачу сигнала начала печати на контакт 3 интерфейсного разъема аппликатора на задней панели принтера.

Важно • Сигнал начала печати определяется

производителем аппликатора. Для корректной работы принтера необходимо использовать правильное значение.

Дополнительные сведения см. в разделе Сигнал начала печати

на стр. 78.

Установка типа носителя

Выберите тип носителя, который будет использован. Дополнительные сведения см. в разделе Тип носителя

на стр. 78.

Выбор датчика носителя

Выберите датчик носителя, соответствующий используемому носителю.

Дополнительные сведения см. в разделе Тип датчика

на стр. 102.

Выбор способа печати

Укажите, используется ли лента. Лента необходима для печати на носителях с термопереносом, а для носителей прямой термопечати не нужна.

Чтобы определить, необходимо ли использовать ленту, см. раздел Когда используется лента на стр. 42.

Дополнительные сведения см. в разделе Способ печати

на стр. 79.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Регулировка ширины печати

Установите ширину используемых этикеток. Дополнительные сведения см. в разделе Ширина печати

на стр. 79.

Установка максимальной длины этикетки

Установите значение максимальной длины этикетки хотя бы на 1,0 дюйм (25,4 мм) больше суммы длины самой этикетки и зазора между этикетками. Если установлено значение меньше длины этикетки, принтер считает, что загружен сплошной носитель и принтер не может быть откалиброван.

Дополнительные сведения см. в разделе Максимальная длина

этикетки на стр. 80.

Установка предварительного предупреждения о носителе иленте

Если эта функция включена, то принтер выдает предупреждения, когда запас носителя или ленты в рулоне приближается к концу.

Дополнительные сведения см. в разделе Предварительное

предупреждение о носителе и ленте на стр. 85.

Установка числа этикеток в рулоне для предварительного предупреждения

Это значение должно соответствовать числу этикеток в используемом рулоне носителя.

Дополнительные сведения см. в разделе Предварительное

предупреждение о носителе и ленте на стр. 85.

* Этот параметр появляется, только если включено

предварительное предупреждение для носителя и ленты.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

Сброс счетчика носителя для предварительного предупреждения

После замены рулона носителя следует сбросить счетчик носителя.

• Если носитель был заменен, нажмите клавишу PLUS

(УВЕЛИЧЕНИЕ) (+) для выбора значения ДА.

• Если носитель не был заменен, нажмите клавишу MINUS

(УМЕНЬШЕНИЕ) (-) для выбора значения НЕТ либо

клавишу СТРЕЛКА ВЛЕВО или СТРЕЛКА ВПРАВО для перехода к другому параметру.

* Этот параметр появляется, только если включено

предварительное предупреждение для носителя и ленты.

Установка длины ленты для предварительного предупреждения

Это значение должно соответствовать длине используемой ленты.

Дополнительные сведения см. в разделе Предварительное

предупреждение о носителе и ленте на стр. 85.

* Этот параметр появляется, только если включено

предварительное предупреждение для носителя и ленты.

Сброс счетчика ленты для предварительного предупреждения

После замены рулона ленты следует сбросить счетчик ленты.

• Если лента была заменена, нажмите клавишу PLUS

(УВЕЛИЧЕНИЕ) (+) для выбора значения ДА.

• Если лента не была заменена, нажмите клавишу MINUS

(УМЕНЬШЕНИЕ) (-) для выбора значения НЕТ либо

клавишу СТРЕЛКА ВЛЕВО или СТРЕЛКА ВПРАВО для перехода к другому параметру.

* Этот параметр появляется, только если включено

предварительное предупреждение для носителя и ленты.

Установка предварительного предупреждения о проведении обслуживания

Если эта функция включена и требуется очистка печатающей головки, принтер выдает предупреждение.

Дополнительные сведения см. в разделе Предварительное

предупреждение о проведении обслуживания на стр. 85.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Установка интервала очистки печатающей головки*

Если включено предварительное предупреждение о проведении обслуживания, укажите в качестве этого значения длину используемого рулона носителя или ленты.

Дополнительные сведения см. в разделе Интервал очистки

печатающей головки на стр. 85.

* Этот параметр появляется, только если включено

предварительное предупреждение об обслуживании.

Сброс счетчика очистки печатающей головки для предварительного предупреждения*

• Если получено сообщение ПРЕДУПРЕЖДЕНИЕ ОЧИСТ.

ГОЛОВ КУ

клавишу PLUS (УВЕЛИЧЕНИЕ) для выбора значения

, очистите печатающую головку, а затем нажмите

ДА,

чтобы сбросить счетчик очистки печатающей головки для предварительного предупреждения о техническом обслуживании.

• Если печатающая головка не была очищена, нажмите

клавишу MINUS (УМЕНЬШЕНИЕ) (-) для выбора значения

НЕТ.

* Этот параметр появляется, только если включено

предварительное предупреждение об обслуживании.

Установка ожидаемого срока службы печатающей головки*

Если включено предварительное предупреждение о проведении обслуживания, установите это значение равным длине носителя в дюймах, которая предположительно будет напечатана печатающей головкой.

Дополнительные сведения см. в разделе Ожидаемый срок

службы печатающей головки на стр. 86.

* Этот параметр появляется, только если включено

предварительное предупреждение об обслуживании.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

Сброс счетчика замены печатающей головки для предварительного предупреждения*

• Если получено сообщение ПРЕДУПРЕЖДЕНИЕ ЗАМ.

ГОЛОВ КУ

, замените печатающую головку, а затем нажмите

клавишу PLUS (УВЕЛИЧЕНИЕ) (+) для выбора значения

ДА, чтобы сбросить счетчик замены печатающей головки

для предварительного предупреждения о техническом обслуживании.

• Если печатающая головка не была заменена, нажмите

клавишу MINUS (УМЕНЬШЕНИЕ) (-) для выбора значения

НЕТ.

* Этот параметр появляется, только если включено

предварительное предупреждение об обслуживании.

Просмотр несбрасываемого счетчика

Этот параметр отображает общую длину носителя, напечатанную принтером.

Дополнительные сведения см. в разделе Несбрасываемый

счетчик на стр. 86.

Просмотр управляемого пользователем счетчика 1

Этот параметр отображает общую длину носителя, напечатанную принтером после последнего сброса этого счетчика.

Дополнительные сведения см. в разделе Управляемые

пользователем счетчики на стр. 86.

Просмотр управляемого пользователем счетчика 2

Дополнительные сведения см. в разделе Управляемые

пользователем счетчики на стр. 86.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Печать показаний счетчиков

Печать этикетки со списком показаний одометра для следующих счетчиков:

• несбрасываемый счетчик;

• два управляемых пользователем счетчика;

• счетчики предварительного предупреждения о проведении

технического обслуживания, показывающие дату последней очистки и срок службы печатающей головки (если функция предварительного предупреждения о проведении технического обслуживания отключена, показания связанных с ней счетчиков не печатаются).

Дополнительные сведения см. в разделе Печать показаний

счетчиков на стр. 87.

Печать списка шрифтов

Этот параметр позволяет распечатать этикетку со списком доступных шрифтов принтер, включая стандартные шрифты принтера и все дополнительные шрифты. Шрифты могут храниться в ОЗУ или флэш-памяти.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

Печать списка штрихкодов

Этот параметр позволяет распечатать этикетку со списком доступных в принтере штрихкодов. Штрихкоды могут храниться в ОЗУ или флэш-памяти.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

Печать списка изображений

Этот параметр позволяет распечатать этикетку со списком доступных изображений, которые хранятся в ОЗУ принтера, флэш-памяти или дополнительной карте памяти.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

Печать списка форматов

Этот параметр позволяет распечатать этикетку со списком доступных форматов, которые хранятся в ОЗУ принтера, флэш-памяти или дополнительной плате памяти.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

Печать этикетки с конфигурацией принтера

Этот параметр позволяет распечатать этикетку с конфигурацией (см. Рис. 14 на стр. 148), описывающую текущую конфигурацию принтера.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

Распечатка этикетки с сетевой конфигурацией

Этот параметр позволяет распечатать этикетку с конфигурацией (см. Рис. 12 на стр. 95) с описанием параметров установленного сервера печати.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

Печать всех этикеток

Этот параметр позволяет распечатать этикетки со списками всех доступных шрифтов, штрихкодов, изображений, форматов, а также с текущей конфигурацией принтера и сети.

Дополнительные сведения см. в разделе Сведения о принтере

на стр. 87.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Инициализация флэш-памяти

Эта возможность позволяет удалить все данные, сохраненные во флэш-памяти.

1. Если появится приглашение ввести пароль, введите пароль

принтера. Инструкции см. в разделе Изменение параметров,

защищенных паролем на стр. 17.

На дисплее отображается сообщение

ФЛЭШ-ПАМЯТИ?

2. Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+), чтобы

выбрать значение

ДА.

ИНИЦИАЛИЗАЦИЯ

На дисплее отображается сообщение ВЫ УВЕРЕНЫ?

3. Если хотите продолжить, сделайте следующее.

• Нажмите клавишу MINUS (УМЕНЬШЕНИЕ) (-) для

выбора значения кприглашению

• Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+) , чтобы

выбрать значение

НЕТ, отмены запроса и возврата

ИНИЦИАЛИЗАЦИЯ ФЛЭШ-ПАМЯТИ.

ДА и начать инициализацию.

По завершении инициализации на дисплее панели управления отображается сообщение

РШЕНА

ЗАВЕ

Примечание • Инициализация памяти может занять

ИНИЦИАЛИЗАЦИЯ

несколько минут.

Дополнительные сведения см. в разделе Инициализация флэш-

памяти на стр. 88.

Печать профиля датчика

Этот элемент меню используется для печати профиля датчика.

Дополнительные сведения см. в разделе Печатать профиль

датчика на стр. 88.

Калибровка датчиков носителя и ленты

Этот элемент меню используется для регулировки чувствительности датчиков носителя и ленты.

Дополнительные сведения см. в разделе Калибровка датчиков

носителя и ленты на стр. 92. Инструкции по выполнению

процедуры калибровки см. в разделе Калибровка датчиков

ленты и носителя на стр. 107.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

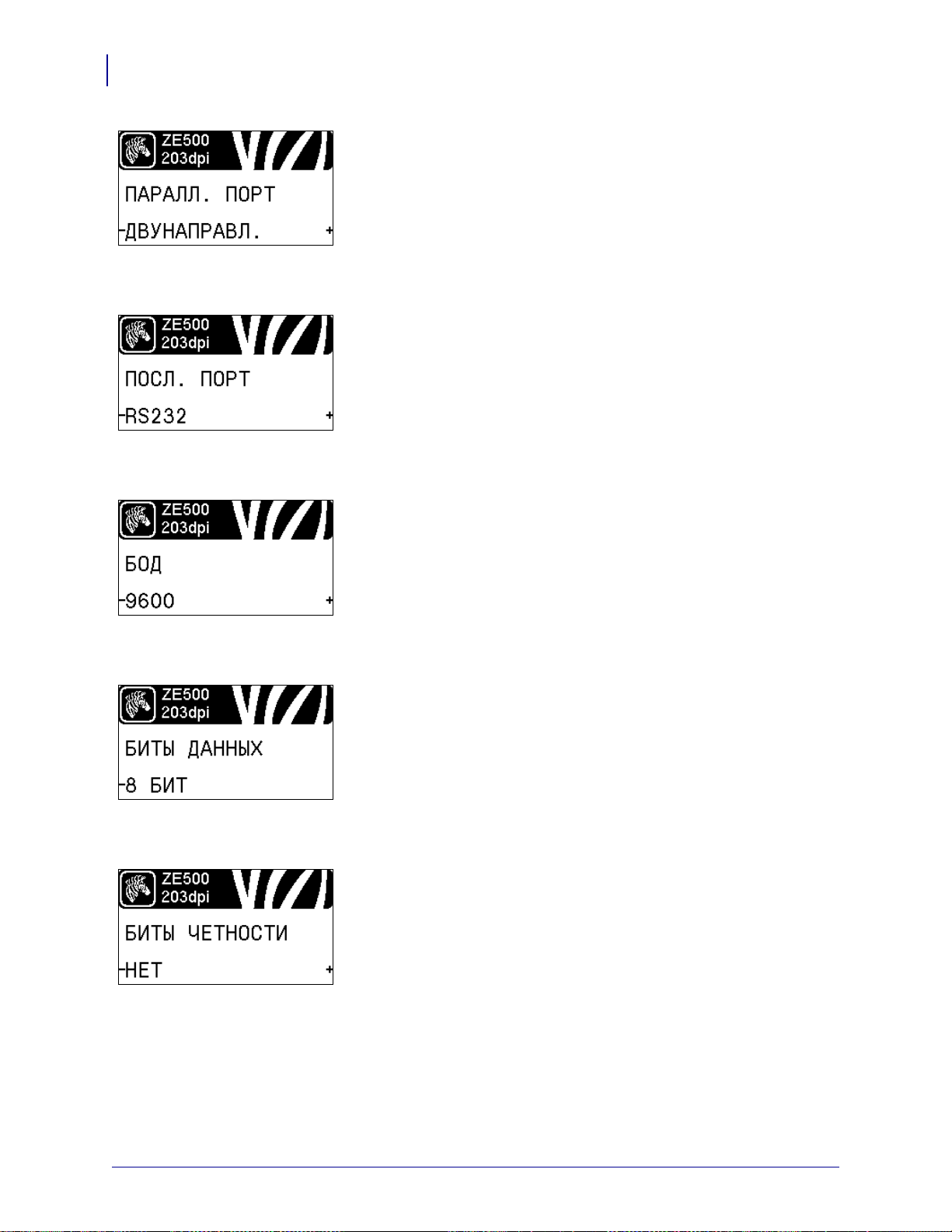

Установка параллельного обмена данными

Выберите порт для обмена данными, который соответствует порту, используемому управляющим компьютером.

Дополнительные сведения см. в разделе Параллельный обмен

данными на стр. 103.

Установка последовательного обмена данными

Выберите порт для обмена данными, который соответствует порту, используемому управляющим компьютером.

Дополнительные сведения см. в разделе Параллельный обмен

данными на стр. 103.

Установка скорости передачи

Выберите значение скорости, соответствующее значению, используемому управляющим компьютером.

Дополнительные сведения см. в разделе Скорость передачи

на стр. 104.

Установка значения битов данных

Выберите значение битов данных, соответствующее значению, используемому управляющим компьютером.

Дополнительные сведения см. в разделе Биты данных

на стр. 104.

Установка значения битов четности

Выберите значение битов четности, соответствующее значению, используемому управляющим компьютером.

Дополнительные сведения см. в разделе Биты четности

на стр. 105.

P1051584-154 15.05.2020

Введение

Дисплей панели управления

Установка значения протокола квитирования

Выберите протокол квитирования, соответствующий используемому управляющим компьютером.

Дополнительные сведения см. в разделе Квитирование

на стр. 105.

Установка значения протокола Zebra

Протокол — это тип системы проверки ошибок. В зависимости от выбранного варианта флаг, обозначающий, что данные получены, может передаваться из принтера в управляющий компьютер. Выберите протокол, запрошенный управляющим компьютером.

Дополнительные сведения см. в разделе Протокол на стр. 106.

Ус т ан ов к а И Д с ет и

Этот параметр позволяет назначить принтеру уникальное число, когда принтер работает в многоабонентской сетевой среде RS422/485 (требуется внешний адаптер RS422/485). Благодаря этому управляющий компьютер получает возможность обращаться к определенному принтеру. Этот параметр не влияет на сети TCP/IP или IPX. Задайте уникальный идентификационный номер сети для данного принтера.

Дополнительные сведения см. в разделе ИД сети на стр. 106.

Включение режима диагностики обмена данными

При использовании этого средства диагностики принтер выводит шестнадцатеричные значения для всех получаемых им данных.

Дополнительные сведения см. в разделе Режим диагностики

связи на стр. 92.

Установка значения управляющего символа

Установите символ префикса управления, соответствующий используемому в форматах этикеток.

Дополнительные сведения см. в разделе Управляющий символ

на стр. 100.

15.05.2020 P1051584-154

Введение

Дисплей панели управления

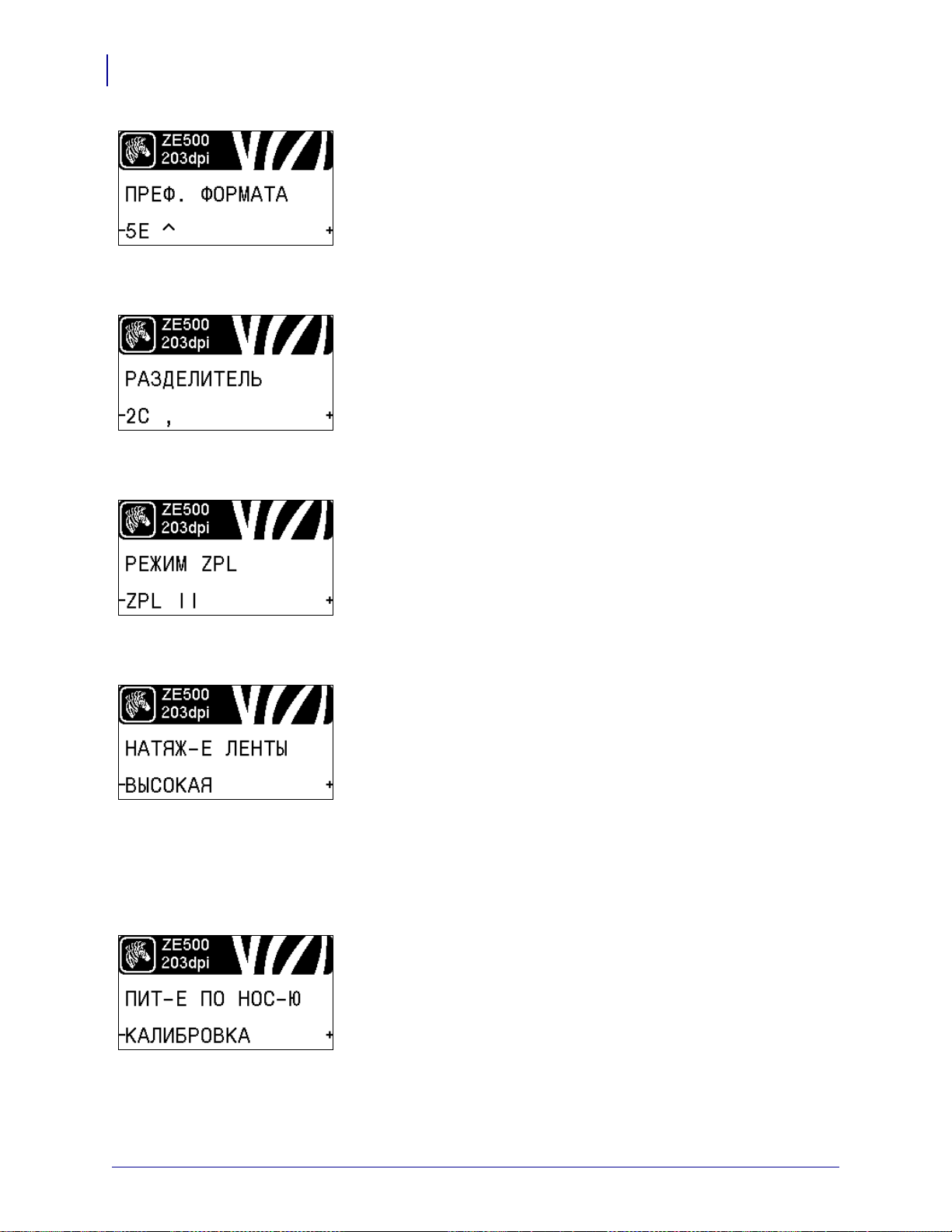

Установка значения префикса команды формата

Установите префиксный символ команды формата, соответствующий используемому в ваших форматах этикеток.

Дополнительные сведения см. в разделе Командный символ

на стр. 101.

Установка значения разделителя

Установите символ разделения, соответствующий используемому в форматах этикеток.

Дополнительные сведения см. в разделе Символ разделения

на стр. 101.

Установка режима ZPL

Выберите режим ZPL, соответствующий используемому в форматах этикеток.

Дополнительные сведения см. в разделе Режим ZPL

на стр. 102.

Установка натяжения ленты

Выберите параметр натяжения ленты, подходящий к ширине или типу носителя, используемого для печати. Для большинства типов носителя подходит параметр ВЫСОКОЕ. Правильный параметр определяется сочетанием ширины и длины ленты (Таблица 5). Для узкого или глянцевого носителя используйте при необходимости более низкое значение.

Дополнительные сведения см. в разделе Натяжение ленты

на стр. 81.

Настройка действия при включении

Настройте действие, выполняемое принтером в процессе включения.

Дополнительные сведения см. в разделе Действие при

включении на стр. 89.

P1051584-154 15.05.2020

+ 159 hidden pages

Zebra ZE500 Руководство пользователя [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

Введение

Ориентация принтера

Компоненты принтера

Панель управления

Дисплей панели управления

Переходы между параметрами дисплея

Изменение параметров, защищенных паролем

Значение пароля по умолчанию

Отключение функции защиты паролями

Рабочие параметры на панели управления
