ZE500 빠른 참조 안내서
1
2 3
1
3
2
매일 인쇄 엔진 작동시 본 안내서를 사용하십시오 . 자세한 내용은
조하십시오 .
인쇄 엔진 방향
ZE500 인쇄 엔진은 우측 방향 구성 ( 인쇄 메커니즘은 오른쪽에 있음 ) 및 좌측 구성 ( 인
쇄 메커니즘은 왼쪽에 있음 ) 으로 구입 가능합니다 .
그림 1 • 좌측 (LH) 인쇄 엔진
사용자 안내서
를 참
그림 2 • 우측 (RH) 인쇄 엔진
1
미디어 도어
2
제어판
3
전원 스위치
© 2011 ZIH Corp. 모든 제품명 및 번호는 Zebra 상표이며 , Zebra 및 Zebra 로고는
ZIH Corp 의 등록 상표입니다 . 판권 본사 소유 .
P1047597-081 개정 A
2012-03-16
ZE500 빠른 참조 안내서
3
4
910 7
5
6
12
11
8
1
2
2
인쇄 엔진 부품
인쇄 엔진 부품
그림 3 은 우측 인쇄 엔진의 용지함 내부 부품을 보여줍니다 . 우측 장치에는 이러한 부
품의 미러 이미지가 있습니다 . 인쇄 엔진 설치 절차를 진행하기 전에 이러한 부품을 눈
여겨 보시길 바랍니다 .
그림 3 • 인쇄 엔진 부품 (RH 모델 그림 )
a222
1
리본 테이크업 스핀들
2
리본 공급 스핀들
3
인쇄헤드 해제 래치
4
인쇄헤드 어셈블리
5
필 바
6
플래튼 롤러
P1047597-081 2012-03-16
7
필 롤러 어셈블리 ( 닫힌 상태에서는
숨겨짐 )
8
필 롤러 래치
9
미디어 가이드
10
핀치 롤러 어셈블리
11
하단 가이드 포스트
12
상단 가이드 포스트
제어판
POWER PAUSE STATUS DATA
1
2 3 4 5
10 11 12 13 14
6 7
9
8
ZE500 빠른 참조 안내서
제어판
인쇄 엔진의 제어 및 표시는 모두 제어판 ( 그림 4) 에 있습니다 . 전원 스위치는 제어판
상단에 위치해 있습니다 .
그림 4 • 제어판
3
1
디스플레이는 인쇄 엔진의 작동 상태를 보여주고 사용자가 메뉴 시스템을 탐색할 수 있도록 합
니다 .
2
POWER( 전원 ) 표시등 인쇄 엔진이 켜져 있을 때 켜집니다 .
3
PAUSE( 일시 중지 ) 표
인쇄 엔진이 일시 중지되었을 때 켜집니다 .
시등
4
상태 표시등 꺼짐 정상 작동 상태입니다 ( 인쇄 엔진 오류 없음 ).
깜빡임 인쇄 엔진에 오류가 있습니다 . 자세한 정보는 디스플
레이에서 확인하십시오 .
5
DATA( 데이터 ) 표시등 꺼짐 정상 작동 상태입니다 . 수신 또는 처리 중인 데이터가
없습니다 .
켜짐 인쇄 엔진이 데이터를 처리 중이거나 인쇄 중입니다 .
수신된 데이터가 없습니다 .
깜빡임 인쇄 엔진이 호스트 컴퓨터로부터 데이터를 수신중이
거나 호스트 컴퓨터로 상태 정보를 전송 중입니다 .
6
PAUSE( 일시 중지 ) 버튼을 누르면 인쇄 엔진 작동이 시작되거나 중지됩니다 .
7
FEED( 급지 ) 버튼을 누를 때마다 인쇄 엔진이 빈 라벨을 한 개씩 급지합니다 .
8
인쇄 엔진이 일시 중지될 때 CANCEL( 취소 ) 버튼을 누르면 인쇄 작업이 취소됩니다 .
9
CALIBRATE( 보정 ) 버튼은 인쇄 엔진을 미디어 길이 및 센서 값에 맞도록 보정합니다 .
10
LEFT ARROW( 왼쪽 화살표 ) 를 누르면 메뉴에서 이전 메뉴로 이동합니다 .
11
PLUS (+)( 플러스 ) 버튼은 매개변수 값을 변경합니다 . 일반적으로 값을 크게 하거나 , 선택
사항을 스크롤 할 때 , 또는 인쇄 엔진 비밀번호를 입력하면서 값을 변경할 때 사용합니다 .
12
MINUS (-)( 마이너스 ) 버튼은 매개변수 값을 변경합니다 . 일반적으로 값을 작게 하거나 ,
선택 사항을 스크롤 할 때 , 또는 인쇄 엔진 비밀번호를 입력하면서 커서 위치를 변경할 때
사용합니다 .
13
SETUP( 설정 )/EXIT( 나가기 ) 버튼은 구성 모드를 들어가거나 나갑니다 .
14
RIGHT ARROW( 오른쪽 화살표 ) 를 누르면 메뉴에서 다음 메뉴로 이동합니다 .
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
4
인쇄 엔진 사용 준비
인쇄 엔진 사용 준비
인쇄 엔진 구성 요소와 제어판을 숙지한 후에 인쇄 엔진 사용 준비를 합니다 .
주의 • 미디어 또는 리본을 장착하는 경우 , 인쇄헤드 또는 기타 인쇄 엔진 부품에 닿을 수 있
는 모든 장신구를 빼십시오 .
주의 • 인쇄 헤드 어셈블리를 만지기 전에 , 인쇄 엔진 금속 부위에 손을 대거나 정전기 방지
용 손목 띠와 매트를 사용하여 정전기를 방전하십시오 .
인쇄 엔진를 설치하려면 다음 단계를 따르십시오 .
1. 인쇄 엔진의 포장을 풀고 점검하십시오 . 필요하면 배송시 파손을 보고하십시오 .
자세한 내용은
2. 인쇄 엔진을 미리 준비된 위치 또는 어플리케이터에 장착합니다 .
3. A/C 전원 코드의 암단자를 인쇄 엔진 뒷면의 A/C 전원 커넥터에 연결합니다 .
사용자 안내서
를 참조하십시오 .
P1047597-081 2012-03-16
ZE500 빠른 참조 안내서
115 V AC
230 V AC
인쇄 엔진 사용 준비
4. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다 .
5. 하나 이상의 사용 가능한 연결 방법을 통해 인쇄 엔진을 컴퓨터에 연결합니다. 표준
연결은 다음 그림과 같습니다 . ZebraNet 무선 인쇄 서버 옵션이 인쇄 엔진에도 나타
날 수 있습니다 .
5
병렬 포트
USB 2.0 포트
유선 이더넷 포트
직렬 포트
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
6
인쇄 엔진 사용 준비
6. 용지 도어를 들어 올립니다 .
7. 리본 ( 열전사 모드를 사용하는 경우 ) 과 미디어를 인쇄 엔진에 장착합니다 (
및 미디어 장착
8. 인쇄 엔진을 켭니다 (I).
- 페이지 7 참조 ).
리본
인쇄 엔진이 시작되면서 자가 테스트를 수행합니다 .
P1047597-081 2012-03-16
리본 및 미디어 장착
LH RH
본 장에 있는 지침을 따르셔서 ZE500 인쇄 엔진에 리본 ( 사용하는 경우 ) 과 미디어를
장착하십시오 . 리본은 열전사 라벨에 사용됩니다 . 감열 라벨을 사용하는 경우 , 인쇄
엔진에 리본을 장착하지 마십시오 . 기타 인쇄 모드에서 장착하는 방법에 대한 내용은
사용자안내서
주의 • 미디어 또는 리본을 장착하는 경우 , 인쇄헤드 또는 기타 인쇄 엔진 부품에 닿을 수 있
는 모든 장신구를 빼십시오 .
중요 • 인쇄 헤드가 마모되지 않도록 용지보다 넓은 리본을 사용하십시오 . 리본은 외
부가 코팅되어 있어야 합니다 ( 자세한 내용은
주 • Zebra 제품군에 속하는 프린터의 성능과 인쇄 품질을 최적화하기 위해 Zebra 에서
는 전체 해결 방법의 일환으로 순정 Zebra ™ 소모품을 사용하도록 강력히 권고하고 있
습니다 . 특히 , ZE500 은 안전성과 인쇄 품질을 최대화하기 위해 순정 Zebra ™ 인쇄헤
드만을 사용하도록 설계되어 있습니다 .
를 참조하십시오 .
사용 설명서
ZE500 빠른 참조 안내서
리본 및 미디어 장착
를 참조하십시오 ).
7
리본 및 미디어를 장착하려면 다음 단계를 따르십시오 .
리본 장착
1.
주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다 . 인쇄헤드가 식을 때까지 기
다리십시오 .

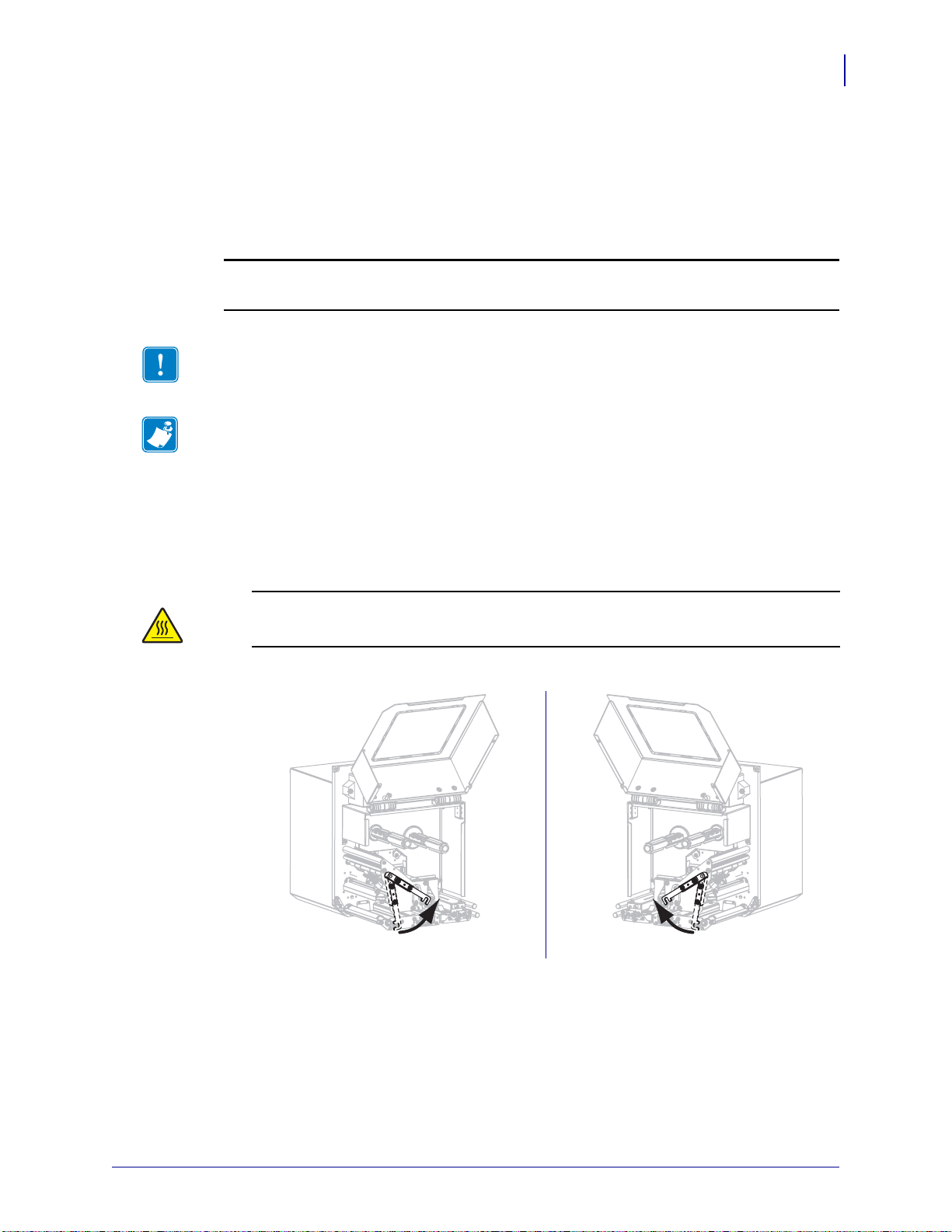

인쇄헤드 해제 래치를 개방 위치로 돌립니다 .
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
LH RH
LH RH
LH RH
8
리본 및 미디어 장착

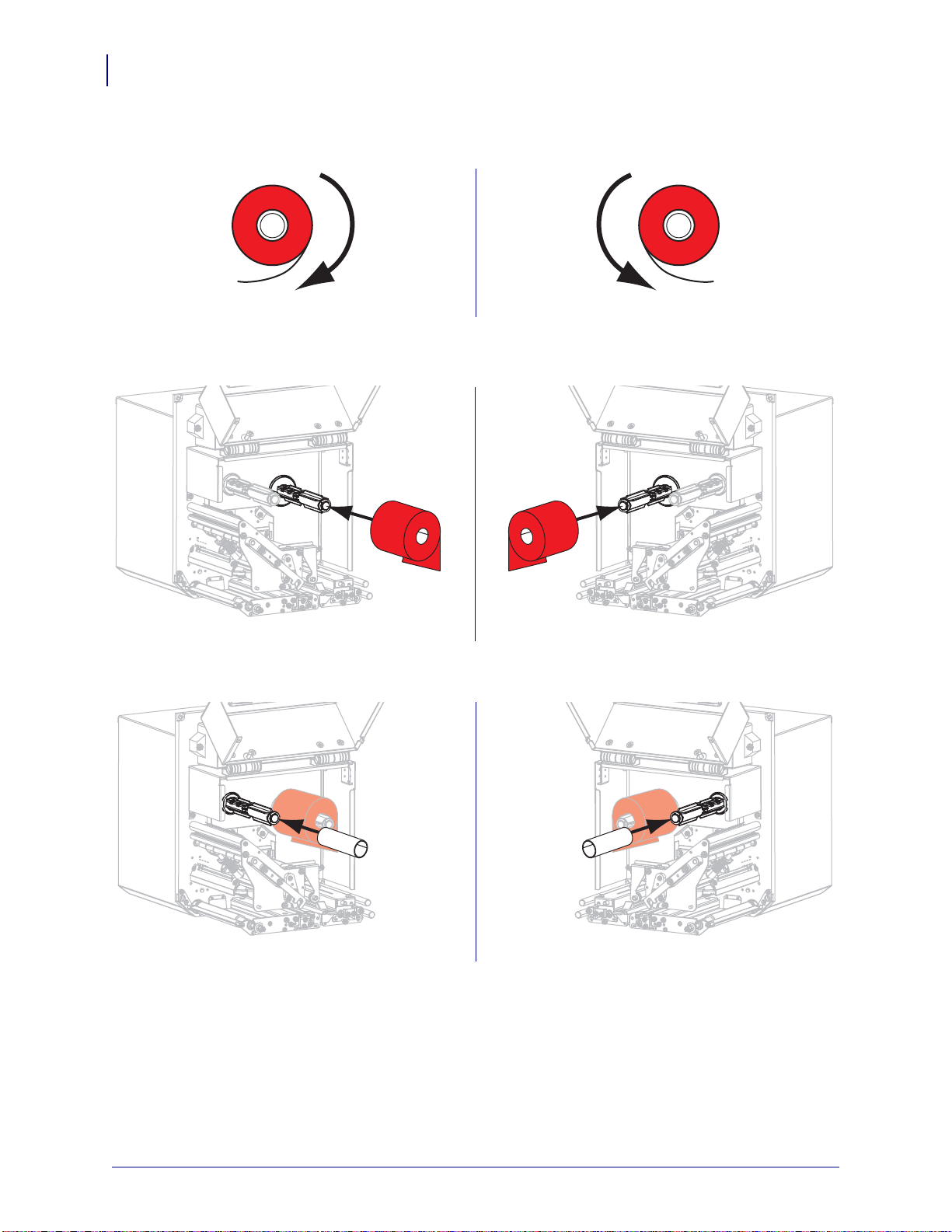

2. 느슨한 끝이 그림과 같은 방향으로 풀린 상태가 되도록 리본 롤의 위치를 잡습니다 .
3. 리본 롤을 리본 공급 스핀들에 올려 놓습니다 . 롤을 최대한 뒤로 밀어 넣습니다 .
4. 리본 테이크업 스핀들 위에 빈 리본 코어를 놓으십시오 . 코어를 최대한 뒤로 밀어
넣습니다 .
P1047597-081 2012-03-16
ZE500 빠른 참조 안내서
2
3
1
LH RH
2
3
1
RHLH
리본 및 미디어 장착
5.
주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다 . 인쇄헤드가 식을 때까지 기
다리십시오 .
리본이 하단 리본 가이드 롤러 (1) 아래를 지나고 , 인쇄헤드 어셈블리 (2) 아래를
지난 다음 , 상단 리본 가이드 롤러
(3) 위를 지나도록 맞추십시오 .
9
6.
리본 테이크업 스핀들에서 리본을 코어 주변에 감습니다 .
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
LH RH
LH RH
10
리본 및 미디어 장착
미디어 장착
7. 어플리케이터의 미디어 공급 릴에 용지를 장착합니다 ( 자세한 정보는 어플리케이
터의 사용 설명서 참조 ).
8. 핀치 롤러 어셈블리에 있는 해제 버튼을 누릅니다 . 어셈블리가 위쪽으로 제껴지도
록 합니다 .
9. 미디어 가이드를 끝까지 밉니다 .
P1047597-081 2012-03-16
ZE500 빠른 참조 안내서
LH RH
1
2
3
12
3
RH
LH
리본 및 미디어 장착

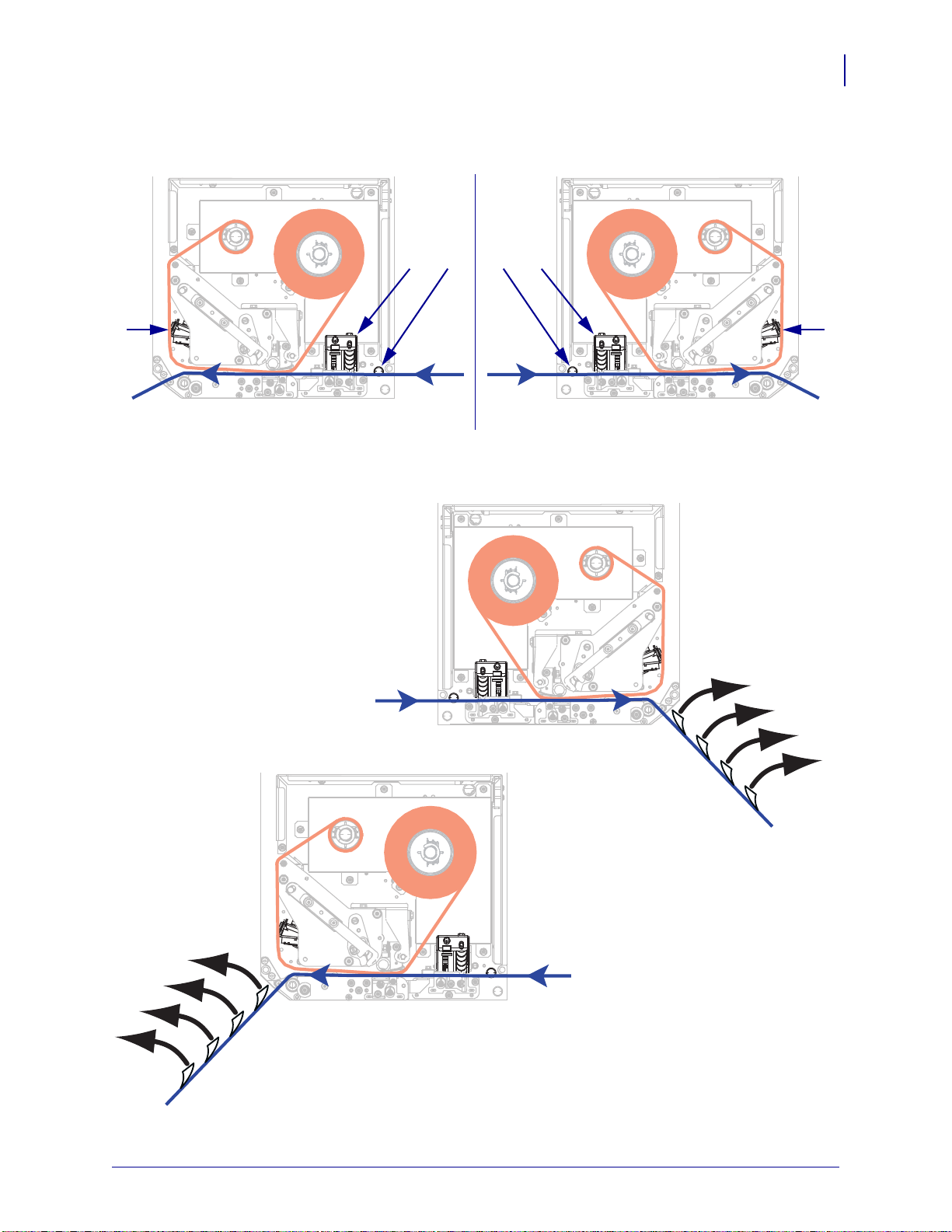

10. 미디어가 상단 가이드 포스트 (1) 아래를 지나고 , 핀치 롤러 어셈블리 (2) 아래를 지
난 다음 , 인쇄헤드 어셈블리
11. 약 75cm(30 인치 ) 의 미디어가 필 바를 통과하도록 끌어 내십시오 . 이렇게 돌출된
(3) 아래를 지나도록 맞추십시오 .
미디어를 라이너에서 잘라서 버리십시오 .
11
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
LH RH
LH RH
LH RH
12
리본 및 미디어 장착
12. 미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .
13. 핀치 롤러 어셈블리가 잠길 때까지 누르십시오 .
14. 인쇄헤드 해제 래치를 닫힘 위치로 돌립니다 .
P1047597-081 2012-03-16
ZE500 빠른 참조 안내서
LH RH
LH RH
리본 및 미디어 장착
15. 필 롤러 래치를 들어 필 롤러 어셈블리가 아래쪽으로 향하게 하십시오 .
16. 라이너를 필 바 주위 , 플래튼 롤러 아래 , 그리고 필 롤러 어셈블리를 통과하도록 맞
추십시오 .
중요 • 어플리케이터에 공기 튜브가 있는 경우 , 라이너가 공기 튜브와 필 바 사이로
통과하도록 하십시오 . 라이너를 공기 튜브 위로 끼우지 마십시오 .
13
2012-03-16 P1047597-081
ZE500 빠른 참조 안내서
LH RH
14
리본 및 미디어 장착
17. 필 롤러 어셈블리가 닫힘 위치에 잠길 때까지 돌리십시오 .
18. 어플리케이터의 테이크업 스핀들 주위에 라이너를 맞춥니다 ( 자세한 정보는 어플
리케이터의 사용 설명서 참조 ).
19. 미디어 도어를 닫습니다 .
P1047597-081 2012-03-16
사용한 리본 제거
LH RH
LH RH
리본 롤을 바꿀 때마다 리본 테이크업 스핀들에서 사용한 리본을 제거하십시오 .
사용한 리본을 제거하려면 , 다음 단계를 따르십시오 .

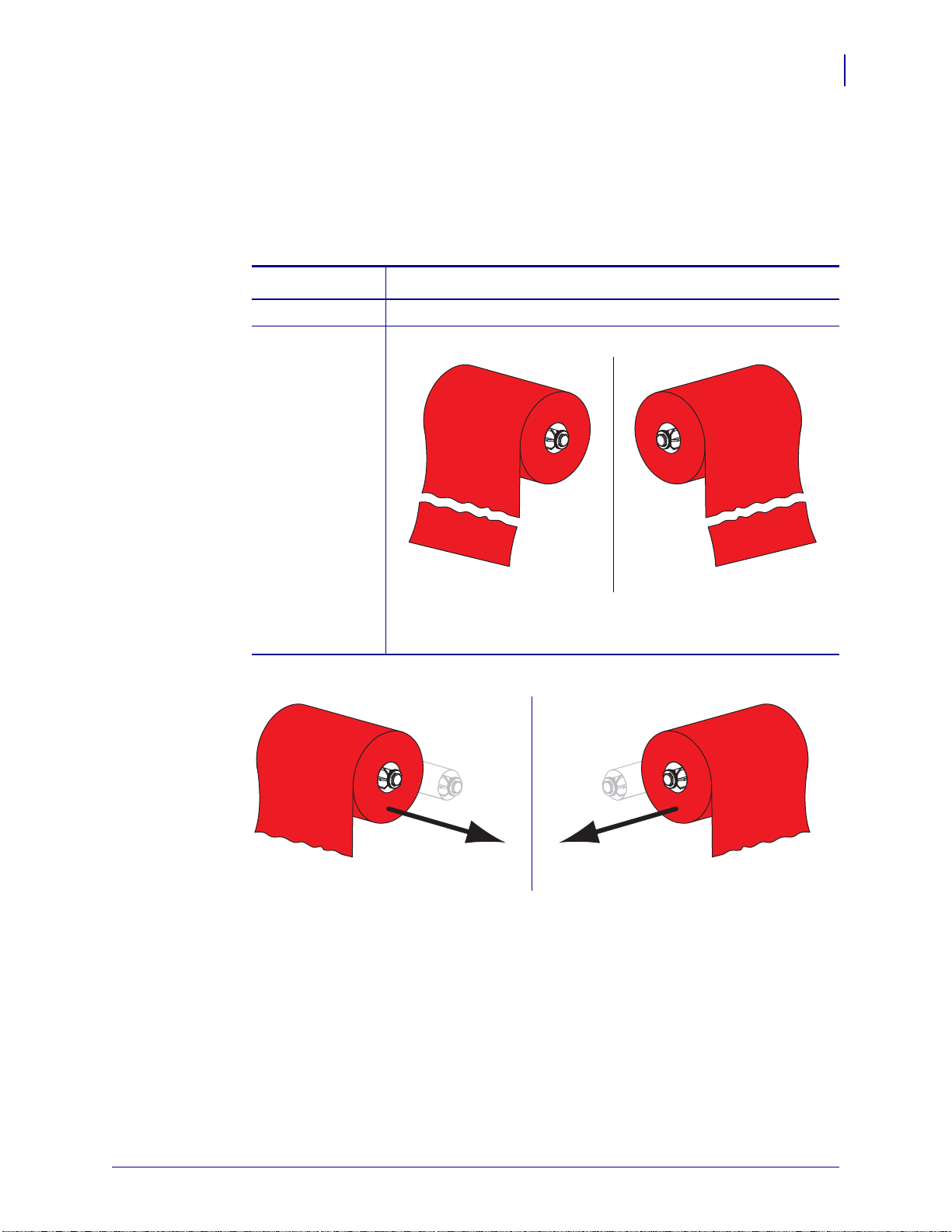

1. 리본이 부족합니까 ?
리본 상태 작업
부족한 경우 단계 2 를 계속 진행합니다 .
ZE500 빠른 참조 안내서
리본 및 미디어 장착
15
부족하지 않은
a. 리본 테이크업 스핀들에서 리본을 자릅니다 .
경우
b. 단계 2 를 계속 진행합니다 .
2. 사용한 리본이 있는 코어를 밀어서 리본 테이크업 스핀들 밖으로 꺼냅니다 .
3. 사용한 리본은 버립니다 . 리본 공급 스핀들에서 나온 빈 코어는 리본 테이크업 스핀
들로 옮겨서 재활용할 수 있습니다 .
2012-03-16 P1047597-081
