Zebra ZD421, ZD621 User Guide [ko]

Download

ZD421 및 ZD621 시리즈

Link-OS® 프린터

사용자 안내서

P1123730-02KO

사용 약관

비밀 정보 공지

본 문서의 정보는 사전 통지 없이 변경됩니다 . 본 문서에서 설명하는 소프트웨어는 라이센스 계약 또는 비공개 계약에 따라 제공됩니다 . 소프트웨어는 이러한 계약의 조항에 따라서만 사용하거나 복사할 수 있습니다 .

법적 및 비밀 정보 공지에 대한 자세한 내용은 다음 사이트를 방문하십시오 .

소프트웨어 : zebra.com/linkoslegal 저작권 : zebra.com/copyright 보증 : zebra.com/warranty 최종 사용자 사용권 계약 : zebra.com/eula

본 설명서에는 Zebra 및 그 자회사 ("Zebra Technologies") 의 비밀 정보가 포함되어 있습니다 . 본 설명서는 여기에서 설명하는 장비에 대한 정보를 제공하기 위한 것으로 장비를 작동하고 관리하는 사용자가 사용하기 위한 것입니다 . 그러한 비밀 정보는 Zebra Technologies 의 명시적 서면 승인 없이 그 외의 다른 목적으로 사용 , 재출판하거나 타인에게 공개할 수 없습니다 .

제품 개선

면책 조항

책임의 제한

출판일

지속적인 제품 개선은 Zebra Technologies 의 정책입니다 . 모든 사양과 디자인은 통지 없이 변경될 수 있습니다 .

Zebra Technologies 는 공개된 엔지니어링 사양과 설명서의 정확성을 유지하기 위해 노력합니다 . 그러나 오류가 발생할 수 있습니다 . Zebra Technologies 는 그러한 오류를 수정할 권리를 가지며 오류로 인해 발생하는 책임을 부인합니다 .

Zebra Technologies 가 손해 발생 가능성을 통지 받은 경우를 포함하여 어떠한 경우에도 Zebra Technologies 또는 제공 제품 ( 하드웨어 및 소프트웨어 ) 의 개발 , 생산 , 판매와 관련된 모든 사람은 제품의 사용 , 사용 결과, 사용 미숙으로 인해 발생하는 모든 손해( 영업 이익의 손실, 영업 중단 , 영업 정보의 유실, 기타 금전적 손실을 포함하나 이에 국한되지 않음 ) 에 대해 책임이 없습니다 . 일부 관할지에서는 결과적 또는 우발적 손해에 대한 책임의 배제 또는 제한을 허용하지 않으므로 위의 책임 제한 또는 배제 사항이 적용되지 않을 수 있습니다 .

2021 년 6 월 4 일

정보..................................................................................................................................................... 11

프린터 리소스................................................................................................................. 11

Zebra OneCare 프린터 서비스 및 지원.......................................................................... 12

아이콘 규약 .................................................................................................................... 12

소개..................................................................................................................................................... 13

Link-OS 4 인치 데스크탑 열전사 프린터........................................................................ 13

일반적인 데스크탑 Link-OS 프린터 기능 :.............................................................. 14

Link-OS 4 인치 데스크탑 프린터 옵션 .................................................................... 15

Zebra 라벨 인쇄 솔루션................................................................................................. 17

인쇄 모드 ................................................................................................................ 17

상자의 내용물................................................................................................................ 18

프린터 포장 풀기 및 점검........................................................................................ 18

프린터 특징......................................................................................................................................... 20

ZD421 배용량 리본 롤 프린터 내부 ........................................................................ 22

ZD621 배용량 리본 롤 프린터 내부 ........................................................................ 23

ZD421 감열 프린터 내부......................................................................................... 26

ZD621 감열 프린터 내부......................................................................................... 27

ZD421 리본 카트리지 프린터 내부 ......................................................................... 28

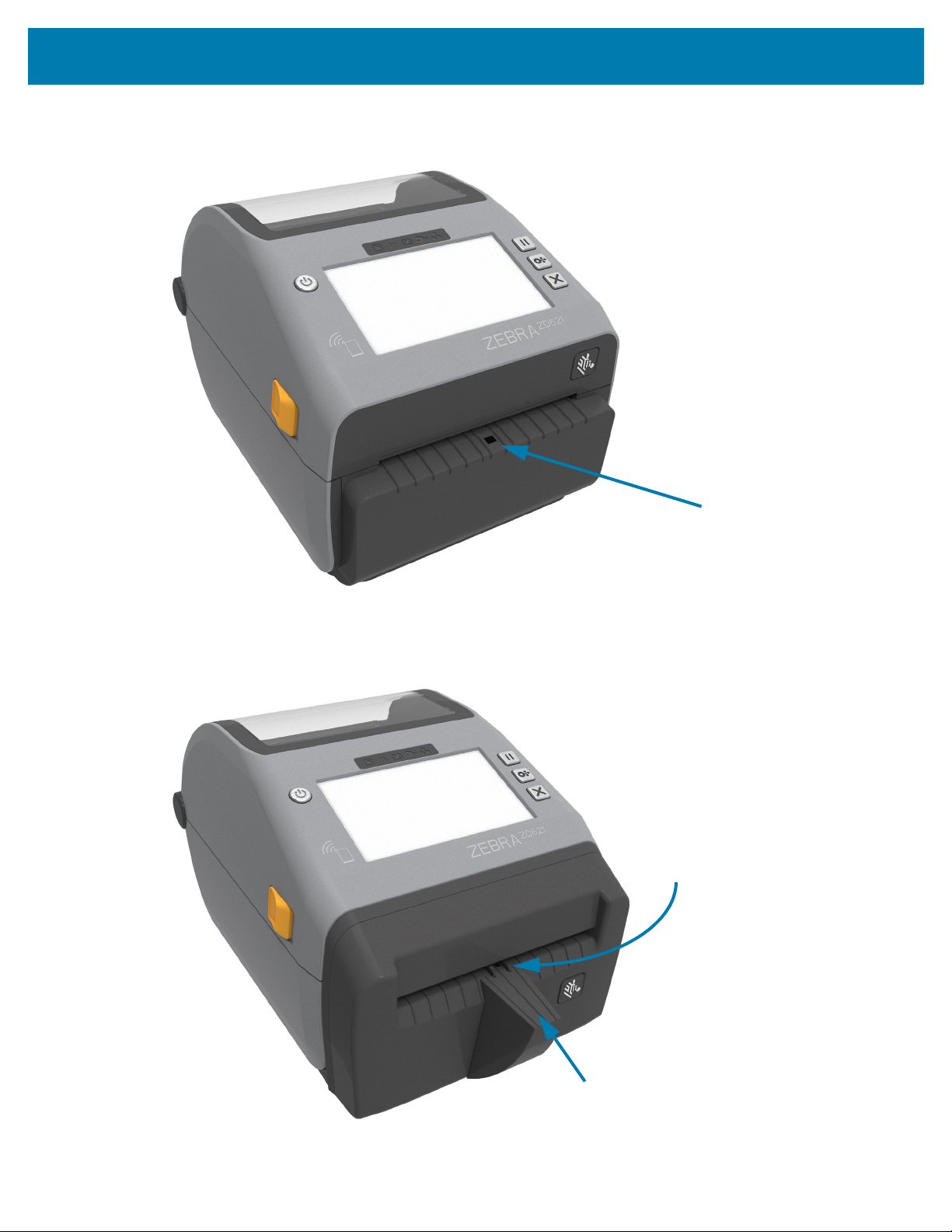

라벨 분리기 옵션 ( 현장 설치 가능 ) - 모든 모델 ..................................................... 30

커터 옵션 ( 현장 설치 가능 ) - 모든 모델................................................................. 30

라이너리스 미디어 티어오프 옵션 ( 감열 미디어 전용 ) .......................................... 31

라이너리스 커터 옵션 ( 감열 미디어 전용 ) ............................................................. 31

플래튼 드라이브 롤러 유형 식별............................................................................. 32

프린터 전원 공급장치 옵션 ..................................................................................... 33

ZD621 감열 잠금형 프린터 특징............................................................................. 35

Zebra Print Touch ......................................................................................................... 36

제어기 및 표시등................................................................................................................................. 37

사용자 인터페이스 ......................................................................................................... 37

표준 인터페이스 제어기.......................................................................................... 38

표시등 패턴의 의미 ....................................................................................................... 41

상태 - 일반적인 작동 상태 ...................................................................................... 41

상태 - 인쇄헤드 작동............................................................................................... 43

상태 - Bluetooth Low Energy(BTLE) 옵션 .............................................................. 44

상태 - 이더넷 (LAN) 옵션........................................................................................ 44

상태 - Wi-Fi(WLAN) 옵션........................................................................................ 45

배터리 표시등 및 제어기 ................................................................................................ 45

하드웨어 옵션 설치............................................................................................................................. 47

현장 설치 가능한 프린터 액세서리 및 옵션.................................................................... 47

프린터 연결 모듈........................................................................................................... 49

연결 모듈 슬롯 액세스하기 ..................................................................................... 49

직렬 포트 모듈 설치하기......................................................................................... 50

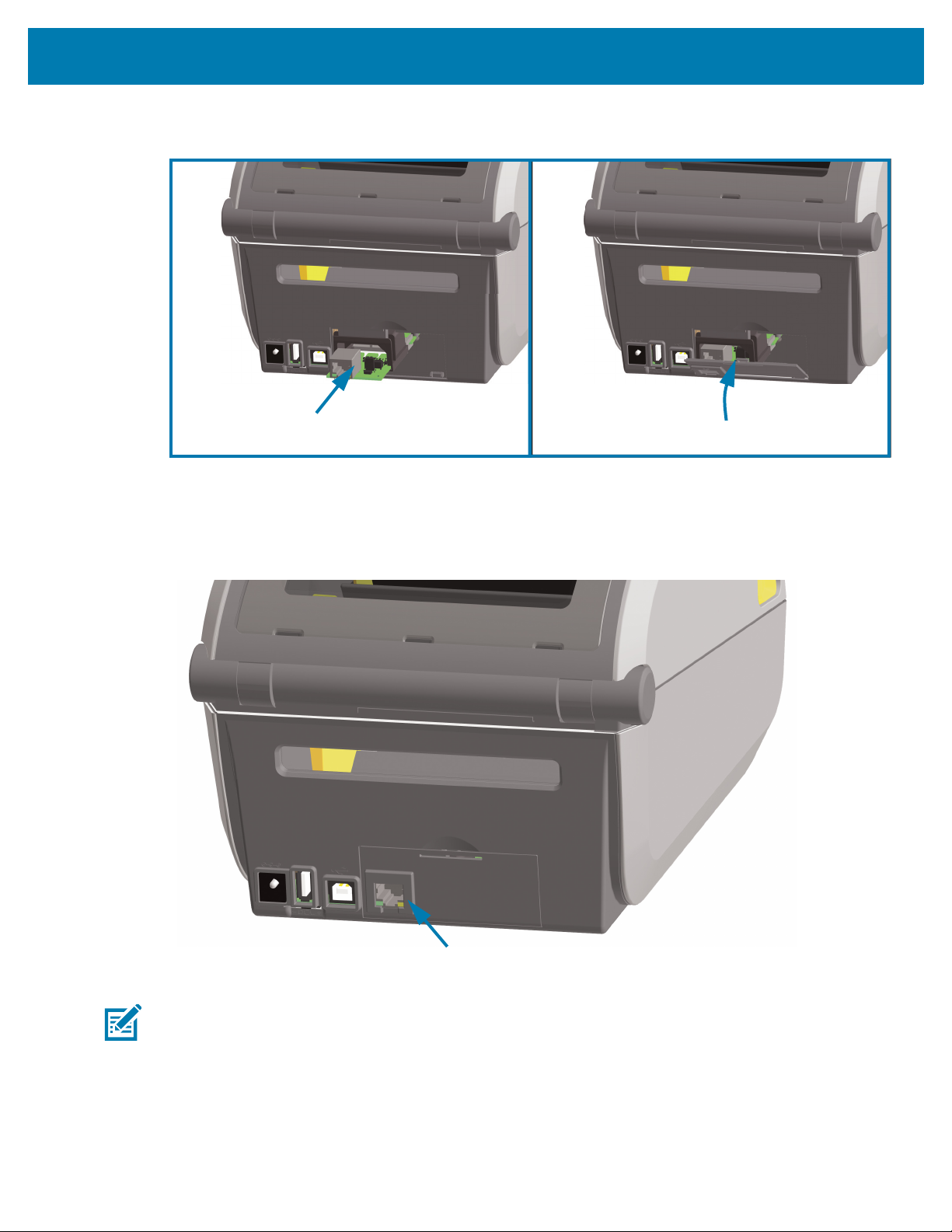

내장 이더넷 (LAN) 모듈 설치하기........................................................................... 51

무선 연결 모듈 설치하기......................................................................................... 53

미디어 처리 옵션........................................................................................................... 56

표준 베젤 제거하기................................................................................................. 56

라벨 분리기 설치하기 ............................................................................................. 57

표준 미디어 커터 설치하기 ..................................................................................... 58

미디어 롤 코어 크기 어댑터 .................................................................................... 59

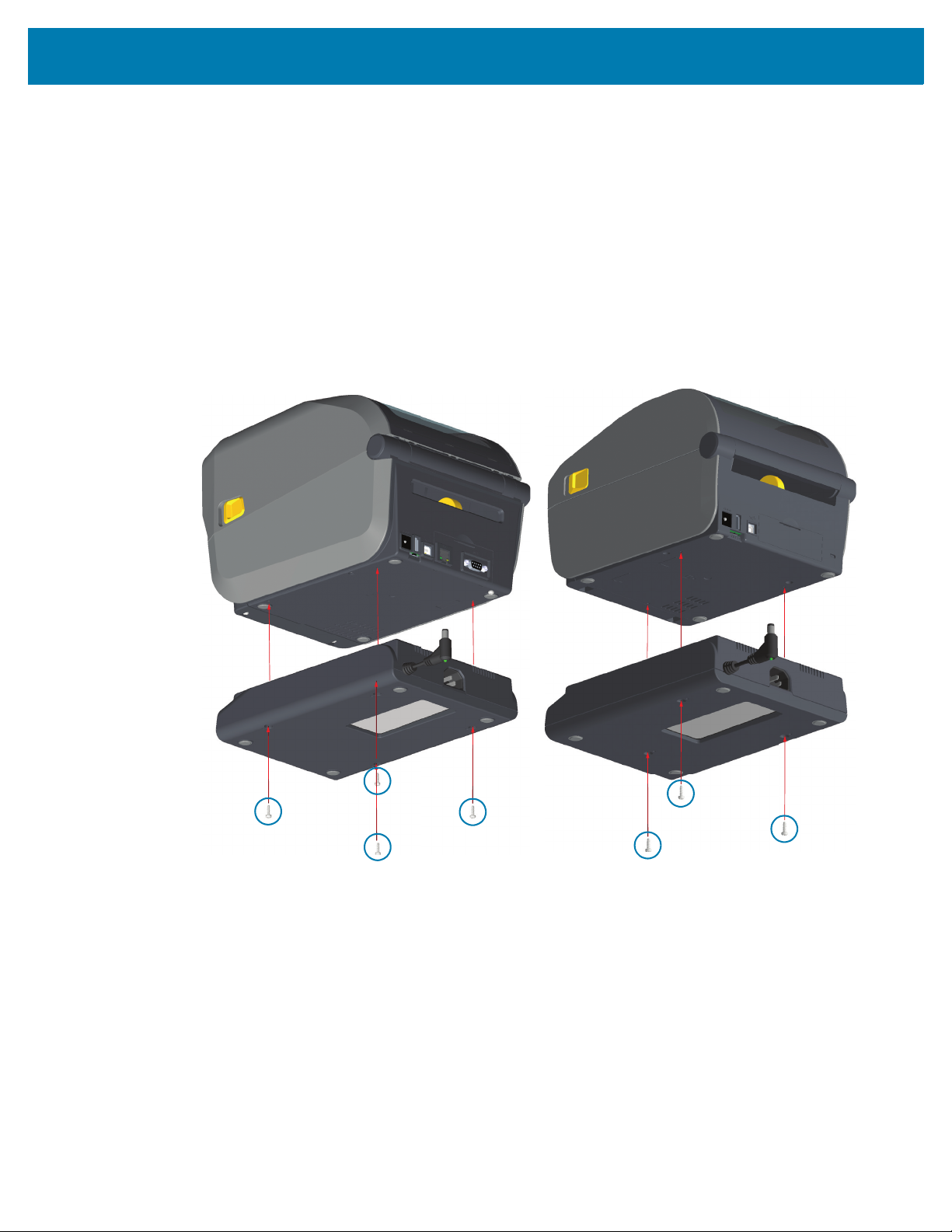

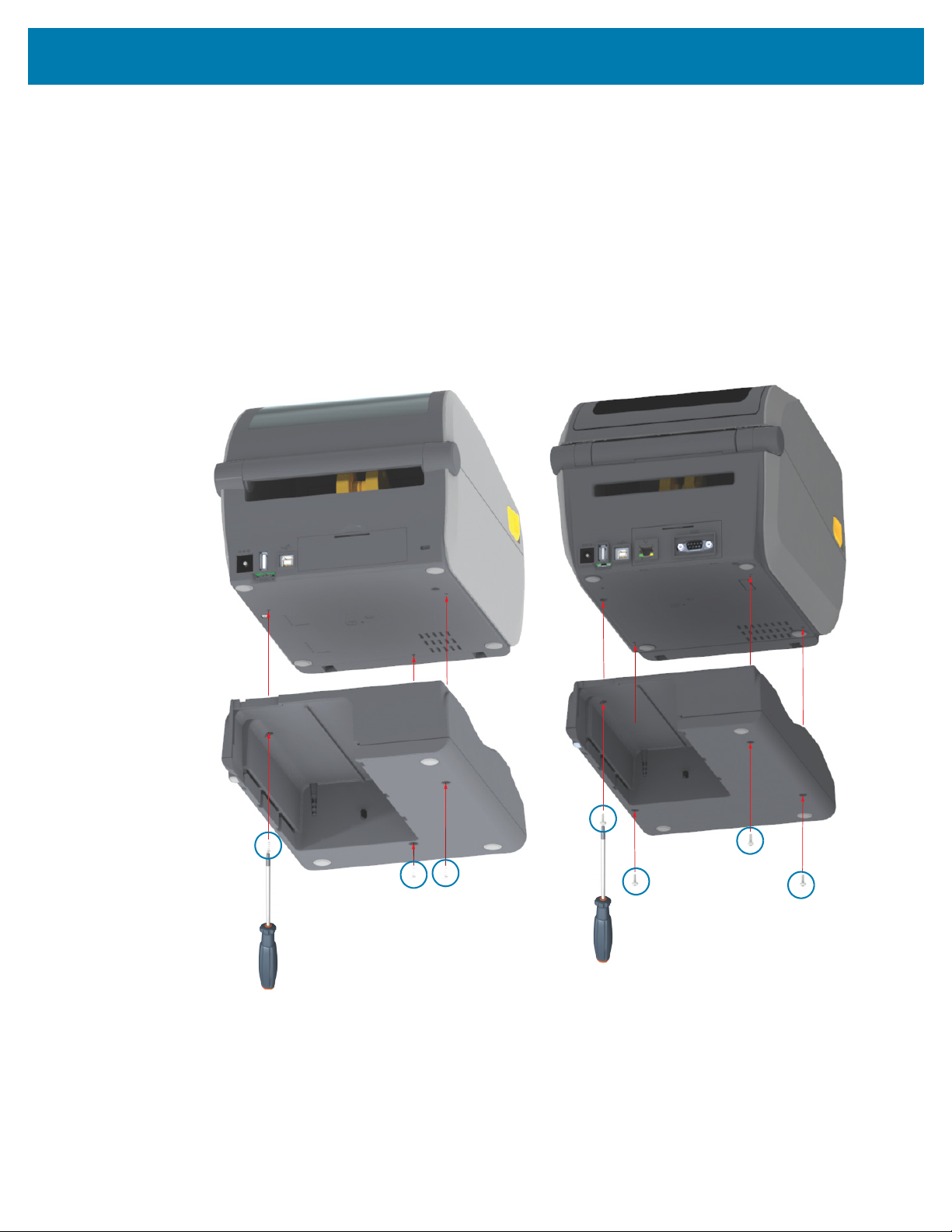

장착형 전원 공급장치 베이스 옵션 설치하기.......................................................... 61

장착형 배터리 베이스 옵션 설치하기...................................................................... 63

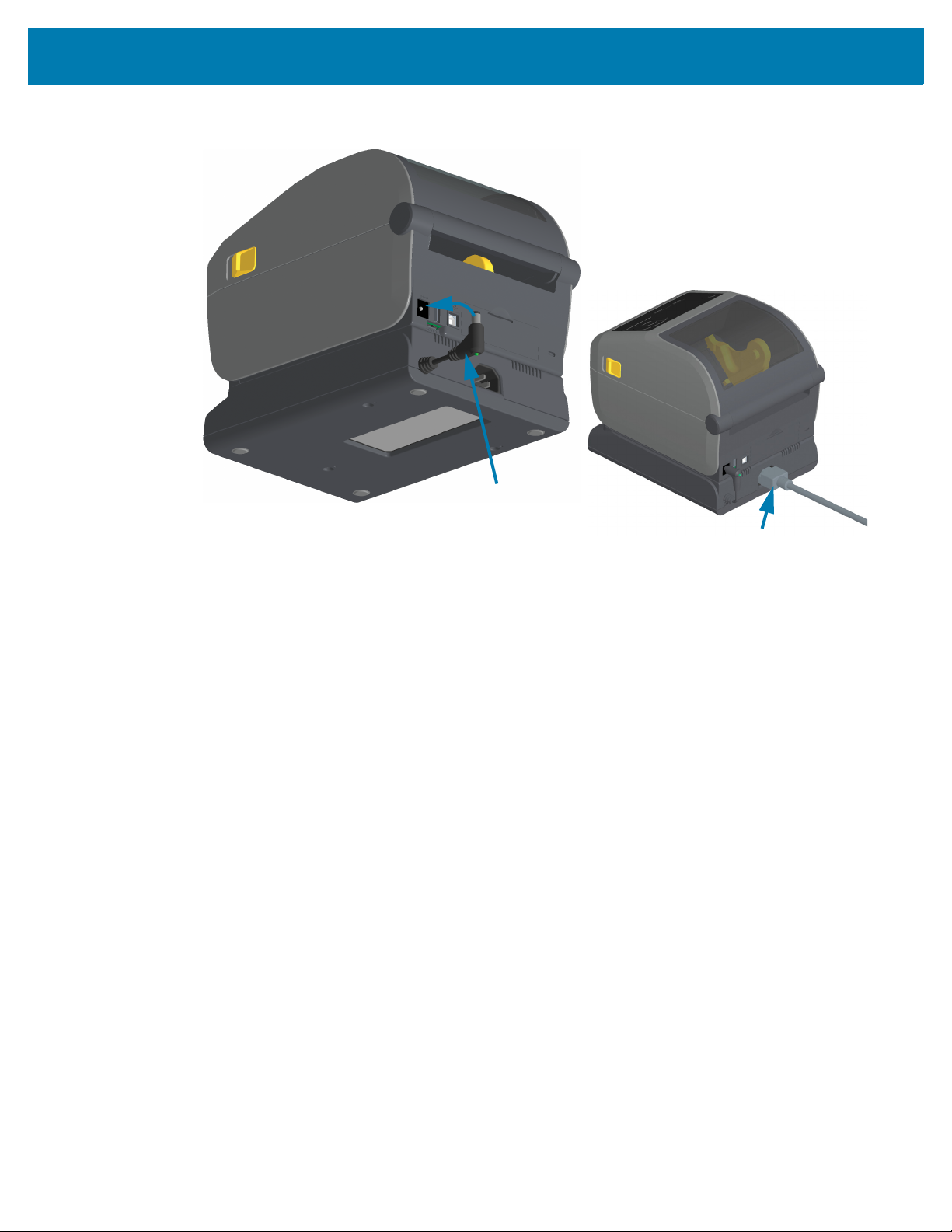

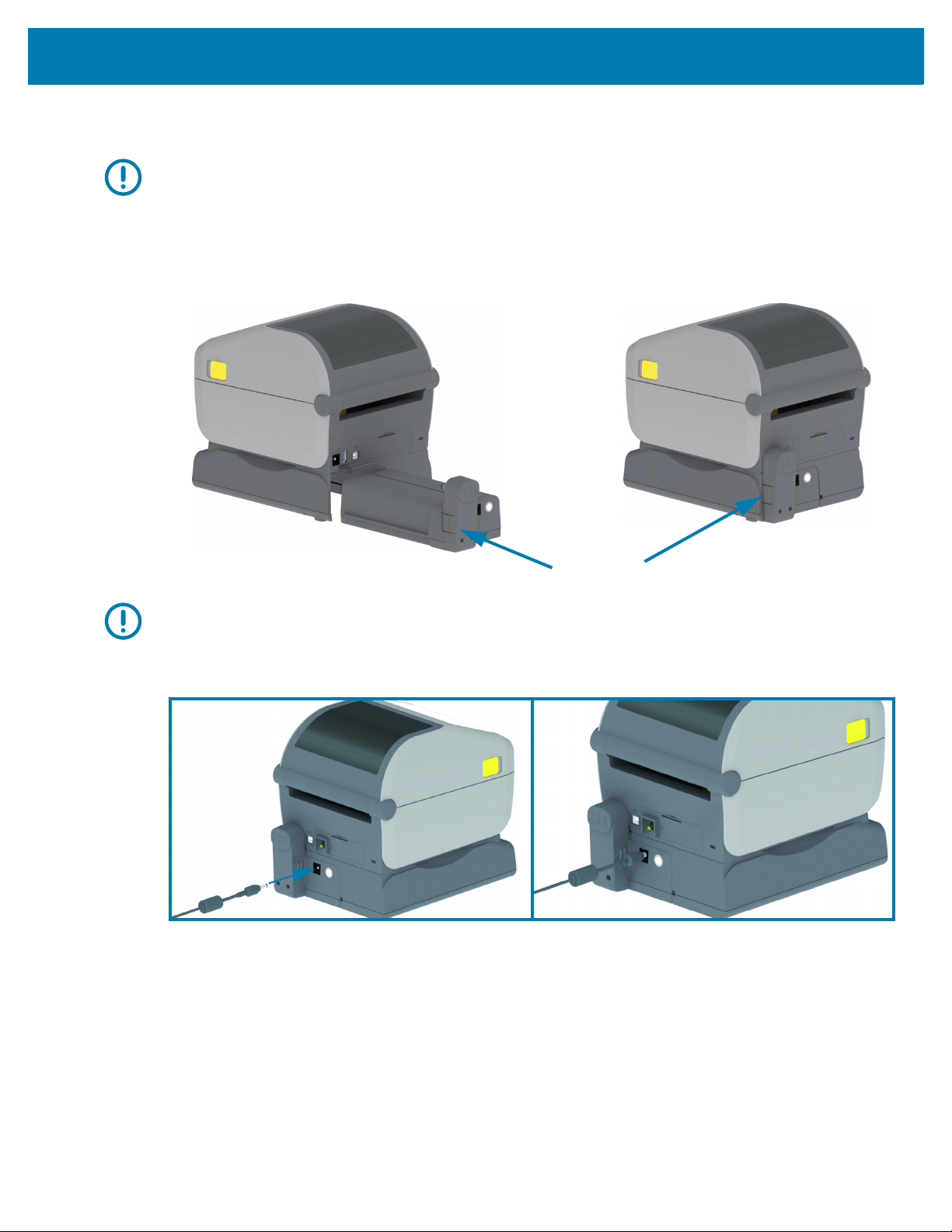

장착형 전원 베이스에 배터리 설치하기 .................................................................. 64

컬러 터치 디스플레이 및 컨트롤......................................................................................................... 65

컬러 터치 디스플레이 프린터 컨트롤 ............................................................................. 66

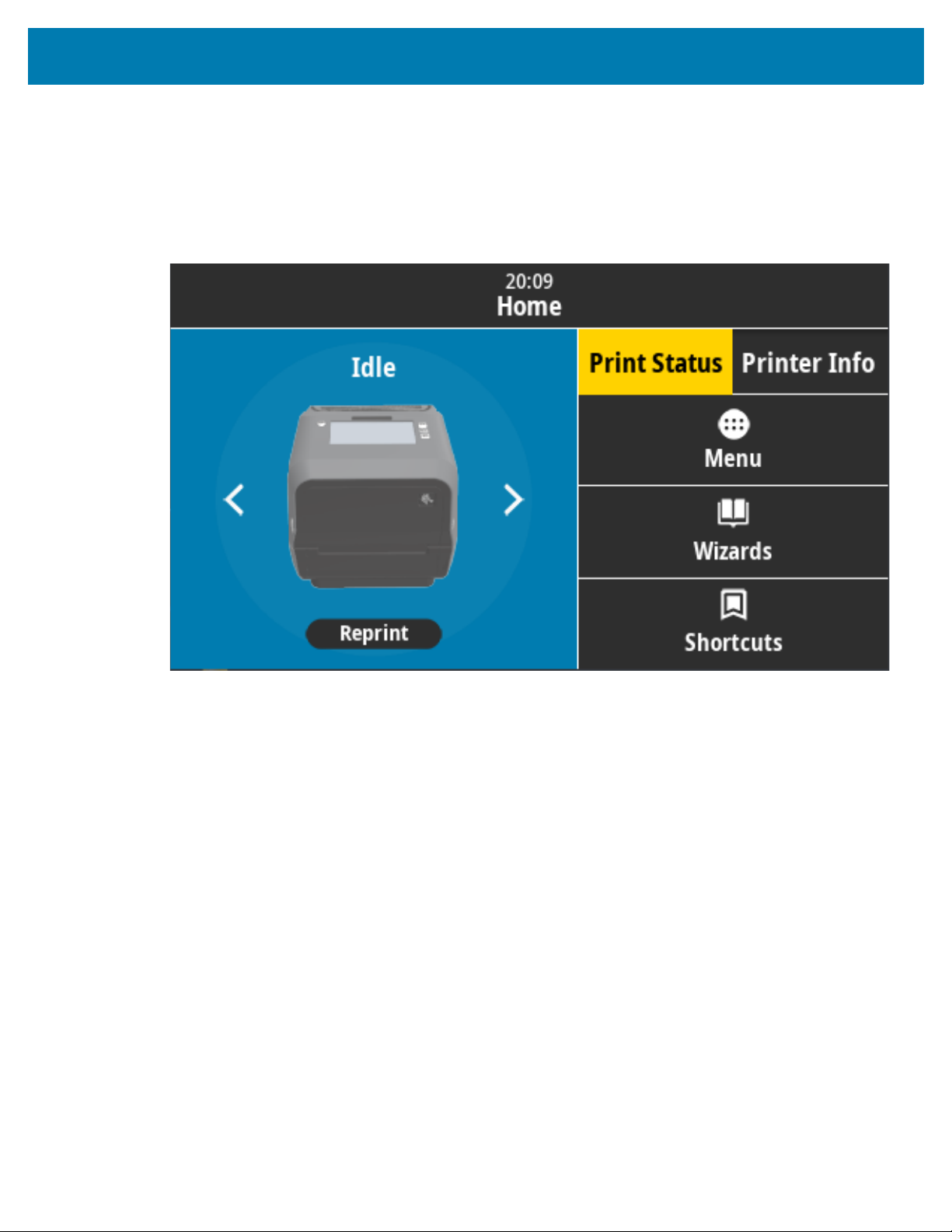

홈 화면 ...........................................................................................................................67

프린터 상태.........................................................

.................................................... 67

프린터 정보............................................................................................................. 68

프린터 마법사 ........................................................................................................ 69

사용자 메뉴............................................................................................................. 70

시스템 메뉴 ................................................................................................................... 71

시스템 > 언어.......................................................................................................... 72

시스템 > 프로그램 언어 > 진단 모드....................................................................... 73

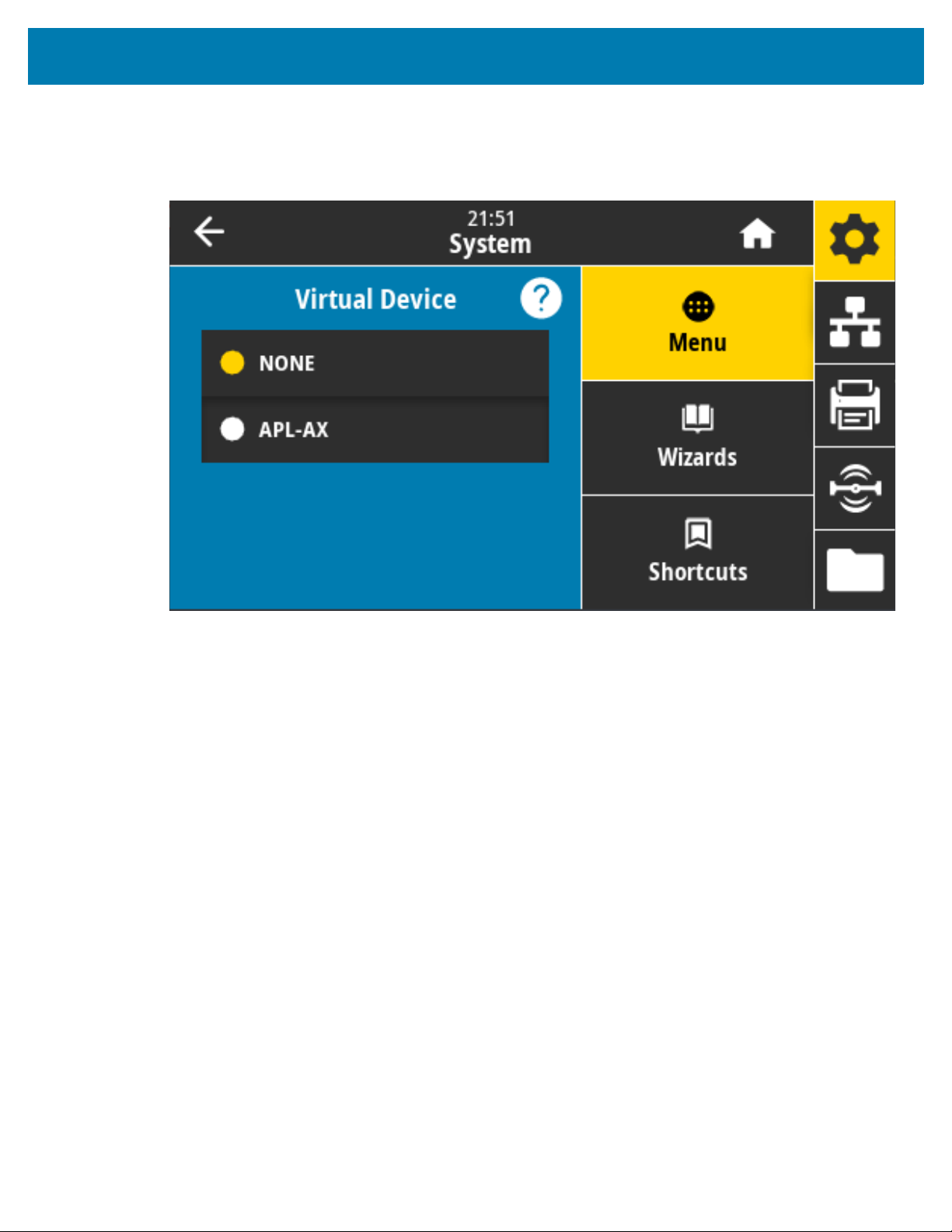

시스템 > 프로그램 언어 > 가상 장치....................................................................... 74

시스템 > 프로그램 언어 > ZBI ................................................................................ 75

시스템 > 설정 > 시간 형식 표시.............................................................................. 76

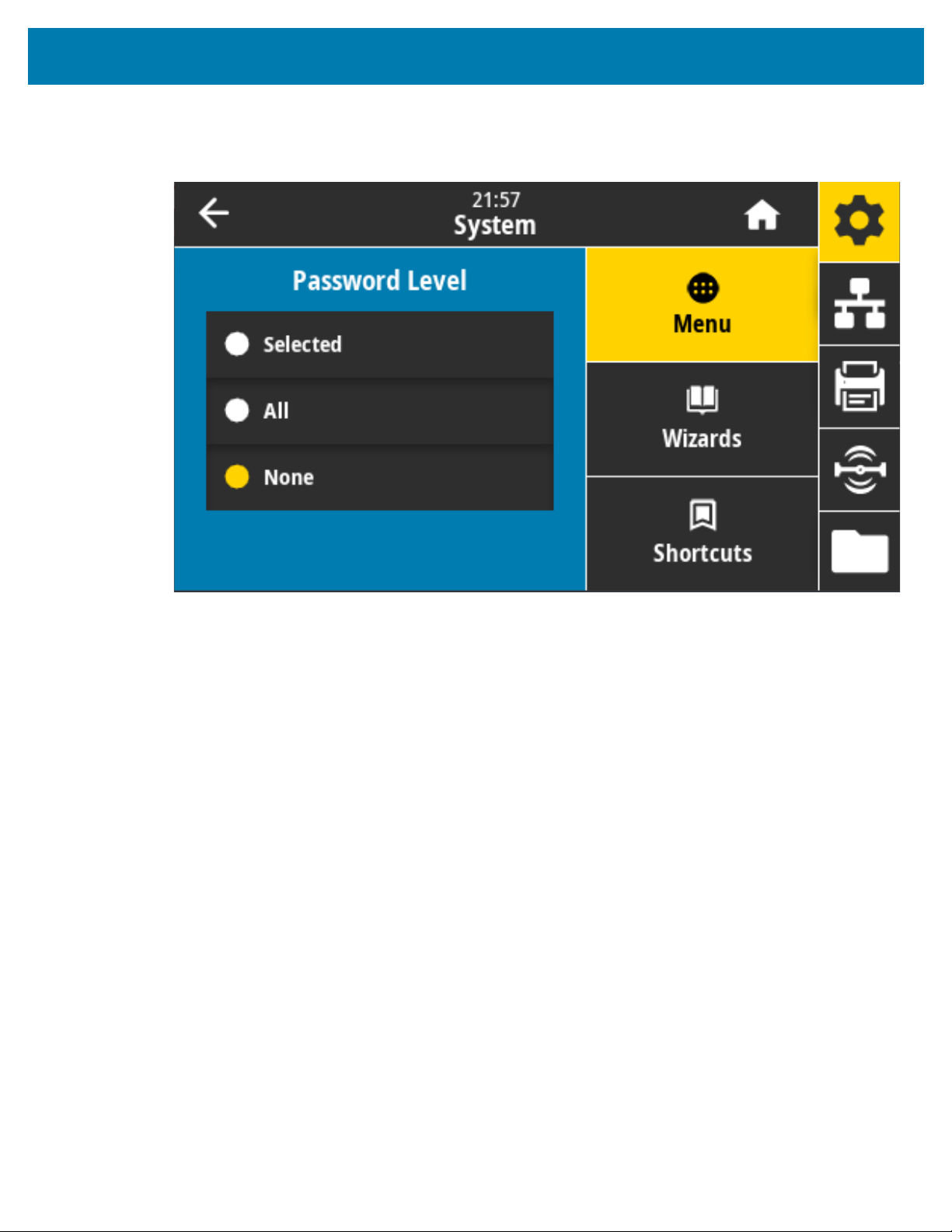

시스템 > 설정 > 암호 수준 ...................................................................................... 77

시스템 > 설정 > 암호 설정 ...................................................................................... 78

시스템 > 설정 > 시동시 작동 .................................................................................. 79

시스템 > 설정 > 헤드 닫기 작동.............................................................................. 80

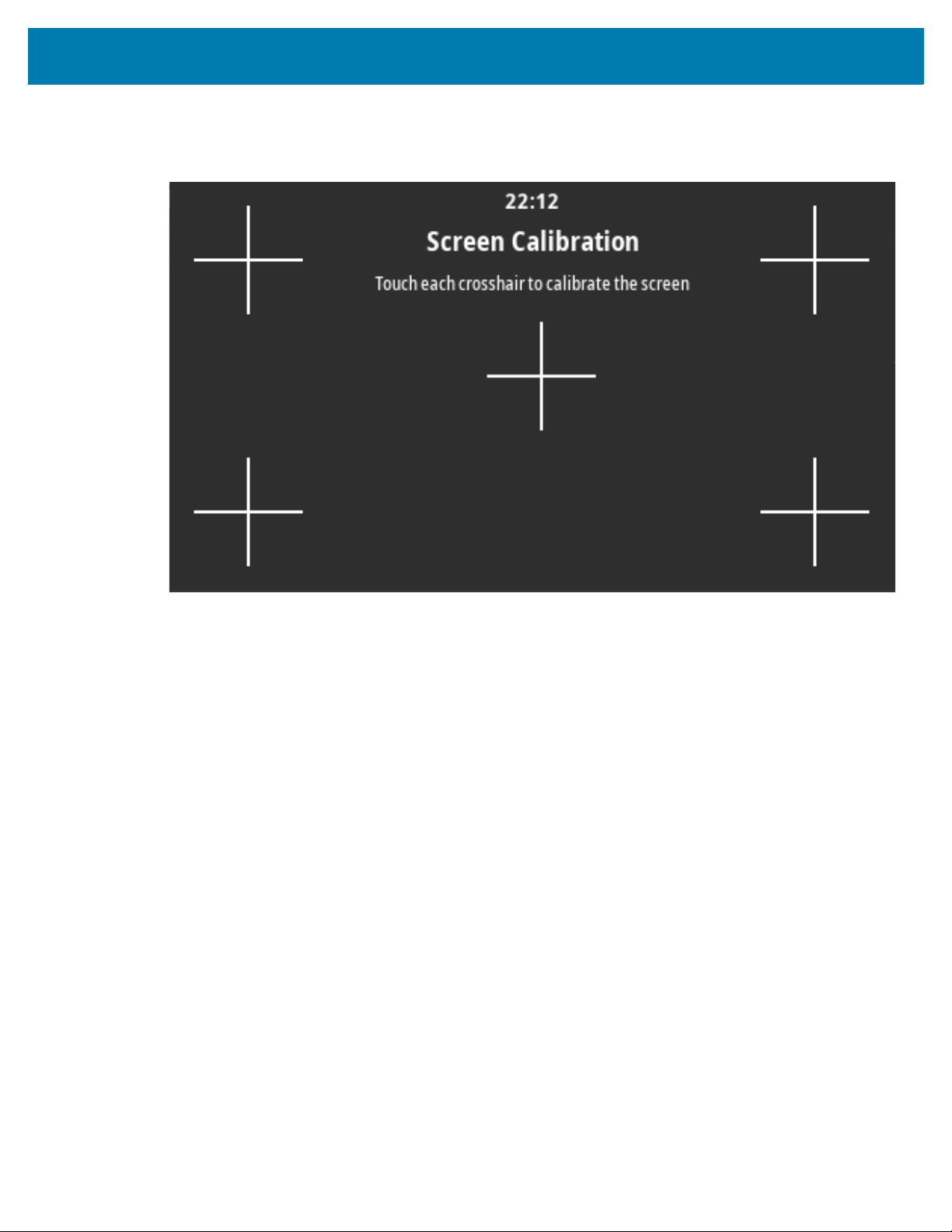

시스템 > 설정 > 화면 보정 ...................................................................................... 81

시스템 > 설정 > 기본값 복원 .................................................................................. 82

시스템 > 설정 > 인쇄 : 시스템 설정 ........................................................................ 83

시스템 > 에너지 절약 > Energy Star....................................................................... 84

연결 메뉴....................................................................................................................... 85

연결 > 네트워크 > 네트워크 재설정........................................................................ 86

연결 > 네트워크 > 기본 네트워크 ........................................................................... 87

연결 > 네트워크 > IP 포트 ...................................................................................... 88

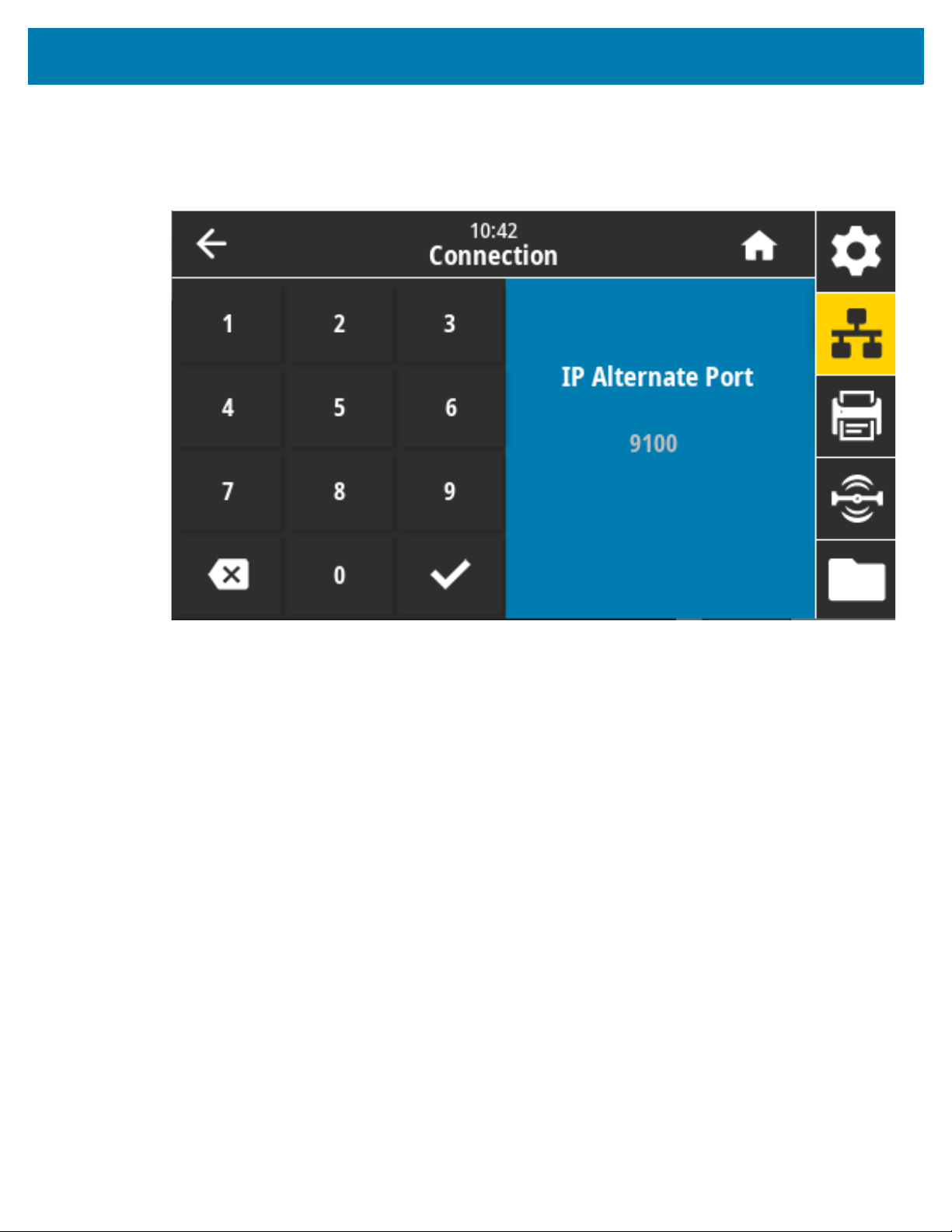

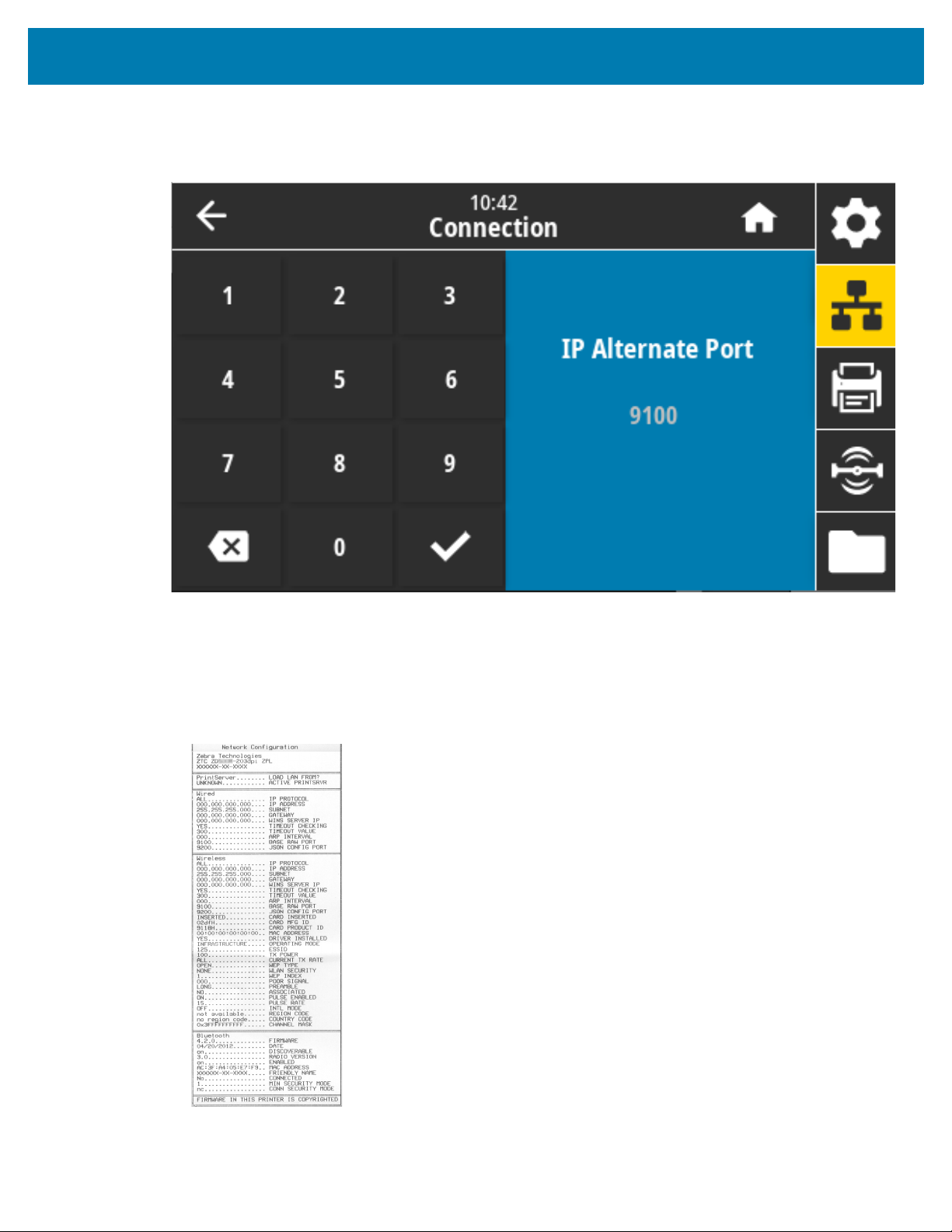

연결 > 네트워크 > IP 대체 포트 .............................................................................. 89

연결 > 네트워크 > 인쇄 : 네트워크 정보 ................................................................. 90

연결 > 네트워크 > 가시성 에이전트........................................................................ 91

연결 > 유선 > 유선 IP 프로토콜 .............................................................................. 92

연결 > 유선 > 유선 IP 주소 ..................................................................................... 93

연결 > 유선 > 유선 게이트웨이............................................................................... 94

연결 > 유선 > 유선 Mac 주소.................................................................................. 95

연결 > WLAN > WLAN IP 프로토콜........................................................................ 96

연결 > WLAN > WLAN IP 주소............................................................................... 97

연결 > WLAN > WLAN 서브넷................................................................................ 98

연결 > WLAN > WLAN 게이트웨이 ........................................................................ 99

연결 > WLAN > WLAN MAC 주소 ........................................................................ 100

연결 > WLAN > ESSID ......................................................................................... 101

연결 > WLAN > WLAN 보안 ................................................................................. 102

연결 > WLAN > WLAN 대역 ................................................................................. 103

연결 > WLAN > WLAN 국가 코드 ......................................................................... 104

연결 > 블루투스 > 블루투스 ................................................................................. 105

연결 > 블루투스 > 블루투스 검색 ......................................................................... 106

연결 > 블루투스 > 친숙한 이름............................................................................. 107

연결 > 블루투스 > 최소 보안 모드 ...........................................

............................. 108

연결 > 블루투스 > 사양 버전 ................................................................................ 109

연결 > 블루투스 > 블루투스 MAC 주소 ................................................................ 110

연결 > 블루투스 > 블루투스 인증 PIN .................................................................. 111

연결 > 블루투스 > 블루투스 결합 ......................................................................... 112

인쇄 메뉴..................................................................................................................... 113

인쇄 > 인쇄 품질 > 농도........................................................................................ 114

인쇄 > 인쇄 품질 > 인쇄 속도 ............................................................................... 115

인쇄 > 인쇄 품질 > 인쇄 유형 ............................................................................... 116

인쇄 > 인쇄 품질 > 라벨 유형 ............................................................................... 117

인쇄 > 인쇄 품질 > 라벨 길이 ............................................................................... 118

인쇄 > 인쇄 품질 > 라벨 너비 ( 도트 ) ................................................................... 119

인쇄 > 라벨 위치 > 수집 방법 ............................................................................... 120

인쇄 > 라벨 위치 > 절단선 오프셋 ........................................................................ 121

인쇄 > 라벨 위치 > 수평 라벨 오프셋.................................................................... 122

인쇄 > 라벨 위치 > 수직 라벨 오프셋.................................................................... 123

인쇄 > 센서 > 수동 보정........................................................................................ 124

인쇄 > 센서 > 라벨 센서........................................................................................ 125

인쇄 > 센서 > 센서 유형........................................................................................ 126

인쇄 > 센서 > 인쇄 : 센서 프로파일 ...................................................................... 127

인쇄 > 인쇄 스테이션............................................................................................ 128

인쇄 > 어플리케이터 > 어플리케이터 포트 모드................................................... 129

인쇄 > 어플리케이터 > 인쇄 모드 시작 ................................................................. 130

인쇄 > 어플리케이터 > 일시 중지시 오류 ............................................................. 131

인쇄 > 어플리케이터 > 어플리케이터 재인쇄 ....................................................... 132

RFID 메뉴.................................................................................................................... 133

RFID > RFID 상태................................................................................................. 134

RFID > RFID 테스트............................................................................................. 135

RFID > RFID 보정................................................................................................. 136

RFID > 읽기 전원.................................................................................................. 137

RFID > 쓰기 전원.................................................................................................. 138

RFID > RFID 안테나............................................................................................. 139

RFID > RFID 유효 카운트..................................................................................... 140

RFID > RFID 무효 카운트..................................................................................... 141

RFID > RFID 프로그램 위치 ................................................................................. 142

RFID > RFID 데이터 읽기..................................................................................... 143

보관 메뉴..................................................................................................................... 144

저장소 > USB > 복사 : 파일을 USB 로 ................................................................. 145

저장소 > USB > 복사 : 파일을 프린터로............................................................... 146

저장소 > USB > 복사 : 구성을 USB 로 ................................................................. 147

저장 > USB > 인쇄 : USB 에서 ............................................................................. 148

스토리지 > 자산 목록 인쇄.................................................................................... 149

저장 > USB > E: 에서 인쇄 ................................................................................... 150

설정.............................................................

프린터 설정 개요.......................................................................................................... 151

프린터 설치 장소 선택.................................................................................................. 151

프린터 옵션 및 연결 모듈 설치..................................................................................... 152

전원 연결..................................................................................................................... 153

인쇄 준비하기.............................................................................................................. 154

미디어 준비 및 취급.............................................................................................. 154

미디어 보관 팁 ...................................................................................................... 154

...................................................................................... 151

롤 미디어 장착............................................................................................................. 155

미디어 유형별로 미디어 감지 설정 ....................................................................... 155

미디어 장착을 위한 지침 :..................................................................................... 156

열전사 롤 리본 장착 ..................................................................................................... 162

Zebra 열전사 롤 리본 장착 ................................................................................... 163

ZD421 리본 카트리지 장착.......................................................................................... 173

SmartCal 미디어 보정 실행......................................................................................... 174

SmartCal 절차 ...................................................................................................... 174

구성 보고서를 사용해서 테스트 인쇄하기................................................................... 175

미디어 없음 감지하기.................................................................................................. 176

리본 없음 상태 감지하기 ............................................................................................. 177

컴퓨터에 프린터 연결하기........................................................................................... 178

인터페이스 케이블 요구 사항 ............................................................................... 178

Wi-Fi 및 Bluetooth Classic 무선 연결 옵션................................................................... 182

Windows® OS 용 설정..................................................................................................................... 183

Windows 와 프린터 사이의 통신 설정 ( 개요 ).............................................................. 183

Windows® 프린터 드라이버 사전 설치......................................................................... 183

Wi-Fi 인쇄 서버 옵션 설정하기..................................................................................... 184

ZebraNet Bridge 의 연결 마법사를 사용한 구성........................................................... 184

구성 스크립트 사용하기........................................................................................ 191

블루투스 옵션 구성 ...................................................................................................... 192

Windows XP® SP2 센트럴 장치에 연결하기 ........................................................ 194

Windows Vista® SP2 또는 Windows 7® 센트럴 장치에 연결하기 ........................ 195

프린터를 Windows 8 에 연결하기......................................................................... 198

프린터를 Windows 10 PC 에 연결하기................................................................. 199

프린터가 연결된 후 ...................................................................................................... 201

인쇄 기능 .......................................................................................................................................... 203

감열 인쇄...................................................................................................................... 203

프린터의 구성 설정 확인....................................................................................... 203

인쇄 모드 또는 수집 방법 선택..................................................................................... 203

인쇄 품질 조정.............................................................................................................. 204

인쇄 너비 조정.............................................................................................................. 204

프린터 사용 중에 소모품 교체 .............................................................................. 205

팬폴드 미디어 인쇄 ...................................................................................................... 205

외부 탑재된 롤 미디어 인쇄.......................................................................................... 208

외부 탑재 롤 미디어의 고려사항 :......................................................................... 208

라벨 분리기 옵션 사용...................................................

............................................... 209

라이너리스 옵션 사용................................................................................................... 212

라이너리스 인쇄 ................................................................................................... 213

프린터로 파일 전송 ...................................................................................................... 213

리본 카트리지 프로그래밍 명령 ................................................................................... 213

장착형 배터리 베이스 및 배터리 옵션을 사용한 인쇄................................................... 214

프린터 글꼴 ................................................................................................................. 215

프린터 내의 글꼴 확인 .......................................................................................... 215

코드 페이지를 사용하여 프린터를 해당 지역의 언어로 표시하기 ......................... 215

아시아 글꼴 및 기타 대형 글꼴 세트 ..................................................................... 216

EPL 라인 모드 - 감열 프린터 전용............................................................................... 217

ZD621 및 ZD421 잠금형 프린터 옵션 .......................................................................... 217

Zebra® ZKDU - 프린터 액세서리................................................................................ 218

ZBI 2.0 ™ — Zebra Basic Interpreter........................................................................... 218

정전 복구 모드 점퍼 설정 ............................................................................................. 219

USB 호스트 포트 및 Link-OS 사용 사례 .......................................................................................... 220

USB 호스트.................................................................................................................. 220

펌웨어 업데이트를 위해 USB 호스트 사용 ........................................................... 221

USB 호스트 및 프린터 사용 예제 ................................................................................ 222

USB 호스트 예제에 필요한 항목........................................................................... 222

예제를 완료하기 위한 파일 ................................................................................... 222

예제 1: USB 플래시 드라이브에 파일을 복사하고 USB 미러링 수행.................... 225

예제 2: USB 플래시 드라이브에서 라벨 형식 인쇄 ............................................... 227

예제 3: USB 플래시 드라이브로 / 브라이브에서 파일 복사 .................................. 229

예제 4: USB 키보드를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄........... 231

USB 호스트 포트 및 NFC 기능 사용하기 ..................................................................... 232

예제 5: 스마트 장치를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄........... 233

유지 보수 .......................................................................................................................................... 235

청소.............................................................................................................................. 235

청소 용구 .............................................................................................................. 235

권장 청소 일정 ...................................................................................................... 236

인쇄헤드 청소 ....................................................................................................... 238

미디어 경로 청소 .................................................................................................. 241

센서 청소 .............................................................................................................. 246

플래튼 청소 및 교체.............................................................................................. 250

인쇄헤드 교체.............................................................................................................. 254

ZD621 및 ZD421 감열 .......................................................................................... 255

ZD621 및 ZD421 열전사 리본 롤.......................................................................... 259

ZD421 열전사 리본 카트리지 ............................................................................... 264

프린터 펌웨어 업데이트 .............................................................................................. 268

기타 프린터 유지 보수.................................................................................................. 268

RTC 배터리.................................................................................................................. 268

퓨즈.............................................................................................................................. 268

문제점 해결....................................................................................................................................... 269

경보 및 오류 해결......................................................................................................... 269

경보 : 인쇄 헤드 열림............................................................................................ 269

경보 : 미디어 없음................................................................................................. 270

경보 : 리본 있음 (ZD421 카트리지 프린터 전용 ).................................................. 272

경보 : 리본 없음 .................................................................................................... 273

경보 : 리본 부족 (ZD421 카트리지 프린터 전용 ).................................................. 274

경보 : CUT ERROR( 절단 오류 )........................................................................... 275

경보 : PRINTHEAD OVER TEMP( 인쇄헤드 과열 ).............................................. 276

경보 : PRINTHEAD SHUTDOWN( 인쇄헤드 종료 ).............................................. 277

경보 : PRINTHEAD UNDER TEMP( 인쇄헤드 저온 ) ........................................... 278

경보 : OUT OF MEMORY( 메모리 부족 ).............................................................. 279

인쇄 문제점 해결......................................................................................................... 280

문제점 : 일반적 인쇄 품질 문제점......................................................................... 280

문제점 : 라벨에 인쇄되지 않음.............................................................................. 281

문제점 : 라벨 크기가 왜곡되거나 인쇄 영역 시작 위치가 변함 ............................. 282

통신 문제점 ................................................................................................................. 283

문제점 : 라벨 작업 전송됨 , 데이터 전송 없음....................................................... 283

문제점 : 라벨 작업 전송됨 , 라벨을 건너뛰거나 잘못된 내용을 인쇄함................. 283

문제점 : 라벨 작업 전송됨 , 데이터 전송 , 인쇄되지 않음 ..................................... 284

기타 문제점 ................................................................................................................. 285

문제점 : 설정이 손실되거나 무시됨 ...................................................................... 285

문제점 : 비연속 라벨이 연속 라벨처럼 작동합니다 .............................................. 286

문제점 : 프린터 잠김............................................................................................. 286

문제점 : 리본 카트리지 오류 ................................................................................. 286

문제점 : 배터리에 적색 표시등 표시 ..................................................................... 287

도구................................................................................................................................................... 288

프린터 진단 .................................................................................................................. 288

파워온 자가 테스트............................................................................................... 288

SmartCal 미디어 보정........................................................................................... 288

구성 보고서 ( 취소 자가 테스트 ) .......................................................................... 289

프린터 네트워크 ( 및 블루투스 ) 구성 보고서 ....................................................... 290

인쇄 품질 보고서 ( 급지 자가 테스트 ) .................................................................. 291

프린터 공장 기본값 재설정 ( 일시중지 + 급지 자가 테스트 ) ................................ 294

네트워크 공장 기본값 재설정 ( 일시중지 + 취소 자가 테스트 )............................. 294

재설정 버튼........................................................................................................... 295

통신 진단 테스트 .................................................................................................. 296

센서 프로파일 ....................................................................................................... 297

고급 모드...................................................................................................................... 298

수동 미디어 보정 .................................................................................................. 298

수동 인쇄 폭 조정 ................................................................................................. 299

수동 인쇄 농도 조정.............................................................................................. 300

공장 테스트 모드.......................................................................................................... 301

인터페이스 배선................................................................................................................................ 302

USB(Universal Serial Bus) 인터페이스........................................................................ 302

직렬 포트 인터페이스................................................................................................... 303

프린터를 DTE 장치에 연결하기............................................................................ 303

프린터를 DCE 장치에 연결하기 ........................................................................... 304

치수................................................................................................................................................... 305

ZD621 / ZD421 열전사 모델......................................................................................... 306

ZD421 리본 카트리지 열전사 모델............................................................................... 314

ZD621 / ZD421 감열 모델 ............................................................................................ 322

미디어............................................................................................................................................... 329

감열 미디어 유형.......................................................................................................... 329

감열 미디어 유형 결정 .......................................................................................... 329

일반 미디어 및 인쇄 사양...................................................................................... 330

ZPL 구성.......................................................................................................................................... 334

ZPL 프린터 구성 관리 .................................................................................................. 334

명령 상호 참조에 대한 구성 설정 ................................................................................ 336

프린터 메모리 관리 및 관련 상태 보고서...................................................................... 339

메모리 관리를 위한 ZPL 프로그래밍 .................................................................... 339

정보

본 안내서는 Zebra Link-OS ZD421 데스크탑 프린터의 설치자 및 운영자를 위한 것입니다. 이 안내서를 사용해서 프린터를 설치하고, 구성을 변경하고, 작동하고, 물리적으로 지원하십시오.

이 프린터를 지원하기 위한 정보, 지원 및 추가 리소스는 온라인에서 제공됩니다.

• ZD621 열전사 프린터 — zebra.com/

• ZD621 감열 프린터 — zebra.com/

• ZD421 열전사 리본 카트리지 프린터 — zebra.com/

• ZD421 열전사 프린터 — zebra.com/

• ZD421 감열 프린터 — zebra.com/

• ZD621R 열전사 프린터 — zebra.com/

프린터 리소스

Zebra는 Zebra Link-OS 프린터뿐만 아니라 무료 및 유료 소프트웨어 및 앱(응용 프로그램)에 대한 다음과 같은 대규모 기술 리소스를 보유하고 있습니다.

• "사용 방법" 비디오

• 프린터 액세서리, 소모품, 부품 및 소프트웨어 링크

• 다양한 설정 및 구성 안내서

• 프로그래머 설명서

• 프린터 드라이버(Windows, Apple, OPOS 등)

• 프린터 펌웨어

• 프린터 글꼴

ZD621t-info

ZD621d-info

ZD421c-info

ZD421t-info

ZD421d-info

ZD621r-info

• 유틸리티

• 지식 기반 및 지원 연락처

• 프린터 보증 및 수리 링크

• 라벨 디자인 소프트웨어

• 프린터 관리 도구

• 일반적으로 다른 프린터 브랜드와 관련된 레거시 언어를 위한 가상 장치

• 클라우드 기반 엔터프라이즈 프린터 관리 및 인쇄

• XML 및 PDF 형식 파일 인쇄

정보

• Oracle 및 SAP 지원

• Zebra Savanna™ Data Intelligence 플랫폼 - 장치(IoT) 및 센서의 원시 데이터를 비즈니스에 유용한

인텔리전스로 변환합니다.

• Link-OS 모바일 앱 모음(전화기, 태블릿 등을 위한 응용 프로그램)

• Link-OS 소프트웨어 기발 키트(SDK)

• 추가 운영 체제(OS) 및 서비스 플랫폼

zebra.com/software

에서 ZebraLink, Zebra Link-OS 및 Zebra Savanna에 대해 자세히 알아보십시오.

Zebra OneCare 프린터 서비스 및 지원

당사는 고객의 Zebra 프린터가 온라인 상태에서 가동 준비가 되도록 지원함으로써 최상의 생산성을 보장합니다. 고객의 프린터에 대해 제공되는 Zebra OneCare 서비스 및 지원 옵션에 대한 설명은

zebra.com/zebraonecare

를 참조하십시오.

아이콘 규약

설명서 세트는 사용자에게 추가적인 시각적 정보를 제공하도록 고안되어 있습니다. 문서 세트 전반에서 다음의 그래픽 아이콘이 사용됩니다. 이 아이콘과 관련 의미는 아래에 설명되어 있습니다.

참고: 여기에 있는 내용은 사용자가 알아야 하지만 작업 완료에 필수적이지 않은 보조 정보를 나타냅니다.

중요: 여기에 있는 내용은 사용자가 알아야 할 중요한 정보를 나타냅니다.

주의—눈 부상: 특정 작업을 수행할 때는 보안경을 착용하십시오.

주의—제품 손상: 주의하지 않는 경우에 제품이 손상될 수 있습니다.

주의: 주의하지 않는 경우에 사용자가 경미하거나 보통의 상해를 입을 수 있습니다.

주의—고온 표면: 이 부분을 만지면 화상을 입을 수 있습니다.

주의—ESD: 적절한 정전기 안전 예방 조치를 준수하십시오.

주의—감전: 감전 위험을 방지할 수 있도록 특정 절차를 수행하기 전에 프린터 전원을 분리하십시오.

경고: 위험을 피하지 않으면 사용자가 심각한 부상을 입거나 사망할 수 있습니다.

위험: 위험을 피하지 않으면 사용자가 심각한 부상을 입거나 사망하게 됩니다.

참고: 유선 네트워킹 참고 아이콘입니다.

참고: 무선 네트워킹 참고 아이콘입니다.

소개

본 섹션은 Zebra Link-OS 4인치 레스크탑 감열 라벨 프린터인 ZD621 및 ZD421에 대해 소개합니다. Link-OS 프린터의 특징 및 옵션에 대한 개요와 새 프린터에 동봉된 품목에 대한 설명이 포함되어 있습니다.

본 설명서는 다음의 ZD-시리즈 데스크탑 프린터 모델에 대해 설명합니다.

• ZD621 열전사 프린터 — zebra.com/

• ZD621 감열 프린터 — zebra.com/

• ZD421 열전사 리본 카트리지 프린터 — zebra.com/

• ZD421 열전사 프린터 — zebra.com/

• ZD421 감열 프린터 — zebra.com/

• ZD621R 열전사 프린터 — zebra.com/

ZD621t-info

ZD621d-info

ZD421t-info

ZD421d-info

ZD621r-info

Link-OS 4인치 데스크탑 열전사 프린터

Zebra Link-OS 4인치 데스크탑 프린터는 광범위한 기능과 옵션을 가진 컴팩트 라벨 프린터입니다.

• 감열 및 열전사 프린터 모델이 사용 가능합니다.

• 일반적인 병원 세정제를 견딜 수 있는 플라스틱과 의료 등급 전원 공급장치를 갖춘 일부 Healthcare

프린터 모델 구성을 포함합니다.

• ZD621 프린터는 203 dpi(인치 당 도트 수 인쇄 밀도)에 대해 초당 최대 203 mm/s(8 ips - 초당 인치)와 300 dpi 버전 프린터에 대해 152 mm/s(6 ips)의 인쇄 속도*를 지원할 수 있습니다.

• ZD421 프린터는 203 dpi에 대해 초당 최대 152 mm/s(6 ips)와 300 dpi 버전 프린터에 대해 102 mm/s(4 ips)의 인쇄 속도*를 지원할 수 있습니다.

• 이 프린터는 Link-OS 가상 장치를 통해 ZPL™ 및 EPL Zebra 프린터 프로그래밍 언어와 광범위한 기타 프린터 제어 언어를 지원합니다.

ZD421c-info

참고: 최대 인쇄 속도는 모델, 인쇄 해상도 및 사용되는 미디어 유형에 따라 달라집니다.

소개

일반적인 데스크탑 Link-OS 프린터 기능:

• 간편한 용지 적재를 위한 OpenAccess™ 설계 채택

• 작업자 제어기 및 미디어 가이드를 위한 색상 구분 "터치 포인트"

• 3개 버튼과 5개 상태 표시기를 갖춘 고급 사용자 인터페이스

• 현장 설치 가능한 미디어 처리 옵션

• 미디어 롤 지지대:

• 외경(O.D.): 최대 127 mm(5 in.)

• 내경(I.D.) 롤 코어:12.7 mm(0.5 in.) 및 25.4 mm(1 in.) 내경(I.D.) 및 선택 사양 롤 코어 어댑터를

사용하는 추가 코어 크기

• 광범위한 미디어 유형과의 호환성을 제공하는 이동식 센서:

• 전체 또는 부분 너미 블랙 마크 미디어와의 호환성

• 홈 또는 구멍이 있는 미디어와의 호환성

• 라벨 유역/망 미디어에 사용하기 위한 다중 센터 위치 투과율 센서

• 펌웨어 업그레이드에 사용 가능한 USB(Universal Serial Bus) 호스트 포트

• USB(Universal Serial Bus) 2.0 인터페이스

• ZD621 - 모듈식 연결 슬롯에는 직렬(RS-232 DB-9) 포트를 비롯하여 10Base-T, 100Base-TX 및

이더넷 10/100 자동 전환 네트워크를 지원하는 내부 인쇄 서버가 기본으로 설치된 이더넷(LAN, RJ-45 커넥터)이 있습니다.

• ZD421 — 모듈형 연결 슬롯은 내부 인쇄 서버 또는 직렬(RS-232 DB-9) 인터페이스 옵션을 사용하여 ZD421 현장 설치 가능 10/100 이더넷(802.3 RJ-45)에 사용할 수 있습니다.

• On–The –Fly OpenType 및 TrueType 글꼴 확대/축소 및 가져오기, 유니코드(Unicode), 내장 확대/축소 가능 글꼴(Swiss 721 Latin 1 글꼴), 그리고 내장 비트맵 글꼴 선택

• 프린터를 쉽게 교체할 수 있도록 해주는 역방향 호환 중심 기술:

• 레거시 Zebra 데스크탑 프린터의 즉각적인 교체. 프린터에는 EPL과 ZPL 프로그래밍 언어를 모두

사용할 수 있습니다.

• Zebra 이외의 타사 프린터 프로그래밍 언어를 해석하도록 Link-OS 가상 장치를 지원합니다.

• XML-사용 인쇄—바코드 라벨 인쇄를 위한 XML 통신을 허용함으로써 라이센스 비용과 인쇄 서버

하드웨어가 필요 없도록 하고 사용자 정의 및 프로그래밍 비용을 낮춥니다.

• Zebra™ 글로벌 인쇄 솔루션 – Microsoft Windows 키보드 인코딩(및 ANSI), Unicode UTF-8 및 UTF 16(Unicode Transformation Formats), XML, ASCII(기존 프로그램 및 시스템에서 사용되는 7비트 및 8비트), 기본 싱글 및 더블 바이트 글꼴 인코딩, JIS 및 Shift-JIS(Japanese International Standards), 16진수 인코딩, 그리고 사용자 정의 문자 맵(DAT 테이블 작성, 글꼴 연결 및 문자 재맵핑) 등을 지원합니다.

• 모바일 장치에서 실행되는 설정 유틸리티를 통해 프린터 구성을 지원합니다.

• 프린터의 Zebra Link-OS 설정 앱 전용 Bluetooth Low Energy(BTLE) 기능을 사용하여 모바일

장치와 단거리 통신을 할 수 있습니다. 블루투스 LE는 Zebra 모바일 설정 유틸리티 응용 프로그램과 연동되어 프린터 설정을 지원하고, 미디어 보정을 수행하고, 인쇄 품질을 극대화합니다.

• Zebra의 Print Touch(Near Field Communication - NFC) 탭으로 장치를 페어링하고, 프린터

정보를 액세스하고, 모바일 응용 프로그램을 액세스하십시오.

• Zebra Link-OS - 스마트 Zebra 장치용 운영 체제를 강력한 소프트웨어 응용 프로그램과 연결함으로써 위치에 상관 없이 통합, 관리 및 유지보수할 수 있도록 해주는 개방형 플랫폼.

• 내장형 RTC(Real Time Clock).

• 사용자 정의할 수 있는 인쇄헤드 유지보수 보고 기능.

• 도구가 필요 없는 인쇄헤드 및 플래튼(드라이버) 롤러의 교체.

• 양식, 글꼴 및 그래픽을 저장하기 위한 최소 64 MB의 내장 (E:\) 프린터 메모리.

Link-OS 4인치 데스크탑 프린터 옵션

• 설정, 인쇄 구성, 인쇄 및 광범위한 Link-OS 기능을 위한 컬러 터치 사용자 인터페이스.

• ZD621R 열전사 프린터와 함께 컬러 터치 디스플레이를 사용한 공장 설치 RFID 지원.

• Healthcare 프린터 모델:

• 살균 및 세척을 위한 Healthcare 세척 가능 플라스틱.

• IEC 60601-1 인증 전원 공급장치.

• 공장 출하시 설치되어 있고 현장 설치 가능한 유선 및 무선 옵션:

• Wi-Fi(802.11ac – a/b/g/n 포함), Bluetooth Classic 4.1 및 Bluetooth Low Energy(LE) 5.0 무선

연결.

• 내장 이더넷 인쇄 서버(LAN, RJ-45 커넥터) — 유선 연결에 대해 10Base-T, 100Base-TX 및

Ethernet 10/100 자동 전환 네트워크 지원. Bluetooth Low Energy(LE) 무선 연결을 포함합니다.

소개

• ZD621 프린터에 내장 이더넷 인쇄 서버(LAN, RJ-45 커넥터) 포함 — 10Base-T, 100Base-TX,

그리고 이더넷 10/100 자동 전환 네트워크 및 직렬(RS-232 DB-9) 포트를 지원합니다.

• 열전사 인쇄 - 열전사 리본 카트리지 또는 배용량 리본 롤(74 m 및 300 m 리본) 모델의 선택.

• 프린터에는 출하시 설치된 내장형 실시간 클럭(RTC)이 있습니다.

• ZD421 현장 설치 가능한 연결 모듈:

• 내장 이더넷 인쇄 서버(LAN, RJ-45 커넥터) — 10Base-T, 100Base-TX 및 Ethernet 10/100 자동

전환 네트워크 지원.

• 직렬(RS-232 DB-9) 포트

• 현장 설치 가능한 미디어 처리 옵션:

• 라벨 분리기(라이너를 분리해서 라벨을 작업에게 제공).

• 범용 미디어 커터.

소개

• 미디어 코어 어댑터 키트는 최대 127 mm(5 in.)의 외경(O.D.)을 가진 미디어 롤용 어댑터를 포함합니다.

• 38.1 mm(1.5 in.) I.D. 미디어 코어

• 50.8 mm(2.0 in.) I.D. 미디어 코어

• 76.2 mm(3.0 in.) I.D. 미디어 코어

• 내부 전원 공급장치가 있는 장착형 전원 공급장치 베이스.

• 착탈식 배터리가 있는 장착형 배터리 베이스.

• 장착형 배터리 베이스 및 배터리는 별매품입니다.

• 배터리는 재충전하기 위해 차단될 때까지 24 VDC를 공급해서 인쇄 품질을 유지해 줍니다.

이렇게 함으로써 배터리 전원이 소비되면서 인쇄물이 변하지 않게 됩니다.

• 선적 및 보관을 위한 종료 모드가 포함됩니다.

• 배터리에 내장된 배터리 충전 및 상태 표시등이 포함됩니다.

• 대형 중국어 간체 및 번체, 일본어, 한국어 문자 세트를 위한 프린터 구성 옵션을 사용한 아시아 언어

지원

• 중국에서 판매되는 프린터에는 Simplified Chinese SimSun 글꼴이 사전 설치되어 있습니다.

• Zebra® ZBI 2.0™(Zebra BASIC Interpreter) 프로그래밍 언어. ZBI를 사용하여 프로세스를 자동화할

수 있는 사용자 정의 프린터 작업을 만들고 주변 장치(예: 스캐너, 저울, 키보드, Zebra® ZKDU™ 등)를 PC 또는 네트워크에 장착하지 않고도 이 모든 장치를 사용할 수 있습니다.

• ZD621 감열 Healthcare 프린터 모델용 잠금형 미디어 캐비닛. 이 특수 Healthcare 모델은 추가적인 보안을 위해 Kensington 잠금 장치를 사용해서 프린터의 도난을 방지하는 Kensington™ Slot을 포함합니다.

Zebra 라벨 인쇄 솔루션

프린터는 인쇄 솔루션의 3개 부분을 구성하는 1개 부분에 불과합니다. 인쇄하려면 프린터(ZD621 또는 ZD421), 호환 미디어(열전사 리본 카트리지 또는 롤, 그리고 열전사 미디어, 또는 감열 미디어), 그리고 프린터가 인쇄할 내용을 알려주는 소프트웨어(드라이버, 응용 프로그램 또는 프로그래밍)가 필요합니다. 프린터는 다른 장치나 시스템에 연결되어 있지 않아도 인쇄 가능합니다.

미디어는 라벨, 태그, 티켓, 영수증 용지, 팬폴드 스택, 개폐 방지 라벨 등이 될 수 있습니다.

Zebra는 라벨 디자인과 무료 라벨 및 양식 디자인 소프트웨어를 사용한 인쇄를 지원합니다. Windows PC 운영 체제용ZebraDesigner™.

Zebra는 프린터 설정을 구성하고, 라벨 및 영수증을 디자인 및 인쇄하고, 프린터 상태를 가져오고, 그래픽 및 글꼴을 가져오고, 프로그래밍 명령을 전송하고, 펌웨어를 업데이트하고, 파일을 다운로드하기 위한 무료 Link-OS 소프트웨어 응용 프로그램 및 드라이버의 완전한 스위트를 제공합니다.

Zebra 웹 사이트 또는 판매업체는 사용자가 원하는 사용처에 적합한 미디어를 식별할 수 있도록 도와줍니다.

인쇄 모드

이 프린터에는 매우 다양한 모드 및 미디어 구성을 사용할 수 있습니다.

소개

• 감열 인쇄: 인쇄에는 열감도가 좋은 미디어를 사용합니다.

• 열전사 인쇄 방식: 가열해서 압력을 가하면 잉크가 리본에서 미디어로 전사되도록 열전사 리본

카트리지 또는 리본 롤을 사용합니다.

• 표준 티어오프 모드는 각 라벨/영수증을 절취하거나 라벨 스트립을 일괄 인쇄해서 인쇄된 라벨을 절취할 수 있도록 해줍니다.

• 라벨 분리 모드: 선택 사양인 분리기를 설치하면, 인쇄가 진행되면서 라벨에서 뒷면을 벗겨낼 수 있습니다. 이 라벨이 제거되면, 다음 장을 인쇄합니다.

• 미디어 절단: 선택 사양인 용지 절단기를 설치하면, 프린터는 라벨, 영수증 또는 태그 스톡을 절단합니다.

• 절단 또는 티어오프 라벨 옵션을 사용한 라이너리스 미디어 인쇄: 라벨을 간편하게 집어서 붙일 수 있습니다.

• 독립 모드: 프린터가 컴퓨터에 직접 연결되지 않은 상태에서 인쇄 가능합니다.

• 컬러 터치 디스플레이 옵션이 있는 프린터는 메뉴를 통해 라벨 형식/양식을 액세스 및 인쇄할 수

있습니다.

• Bluetooth(무선 옵션)를 통해 연결되는 Link-OS 앱.

• 자동 실행 라벨 형식/양식(프로그래밍 기반).

• 프린터의 USB 호스트 포트 또는 직렬 포트에 연결된 데이터 입력 장치. 이 모드는 스캐너, 저울,

ZKDU(Zebra Keyboard Display Unit) 등과 같은 데이터 입력 장치를 지원합니다.

• 공유 네트워크 인쇄: 이더넷(LAN) 및 Wi-Fi 인터페이스 옵션으로 설정된 프린터에는 내장 인쇄 서버가 포함되어 있습니다.

상자의 내용물

USB 케이블

프린터

전원 코드(로케일에 따라 다양함)

비-Zebra 300미터 리본 어댑터

프린터 설명서

열전사 프린터에 동봉됨(리본 롤 사용)

빈 스타터 리본 코어

전원 공급 장치

포장을 뜯은 후에는, 아래 그림에 있는 모든 내용물이 있는 것을 확인하십시오. 이 책의 지시 사항을 따를 수 있도록 프린터 검사 절차를 진행하여 프린터 부품을 숙지하십시오.

소개

프린터 포장 풀기 및 점검

프린터를 받은 즉시 포장을 풀고 배송시 제품에 손상이 발생했는지 점검하십시오.

• 모든 포장재를 보관해 두십시오.

• 외관에 손상이 없는지 확인하십시오.

• 프린터를 열고, 미디어 보관함의 부품에 손상이 없는지 점검하십시오.

점검 중에 배송상의 손상을 발견한 경우:

• 즉시 배송 회사에 통지하고 손상 내역을 알려주십시오. Zebra Technologies Corporation은 프린터 배송 중 발생한 손상에 대한 책임을 지지 않으며, 제품 보증 정책에 따라 이러한 손상에 대한 수리를 책임지지 않습니다.

• 배송 회사가 검사할 수 있도록 모든 포장재를 보관하십시오.

• 공인 Zebra

다음의 Zebra 웹 사이트에 있는 ‘방법’ 비디오에서 프린터를 포장하고 포장을 푸는 방법을 참조하십시오. 5가지 기본 Link-OS 버전 중 하나에 대한 링크는 11 페이지의 정보 섹션을 참조하십시오.

대리점에 이 사실을 통지하십시오.

프린터 열기

용지함을 액세스하려면, 개방용 래치를 사용자 쪽으로 당겨서 덮개를 여십시오. 미디어 보관함의 부품 중 느슨하거나 손상된 곳이 있는지 점검하십시오.

소개

주의—ESD: 회로 기판과 인쇄헤드와 같이 정전기에 민감한 부품을 다룰 때는 적절한 정전기 방지 대책을 알아보십시오. 신체 표면 또는 기타 표면에 축적되는 정전기 에너지가 방전되면, 인쇄 헤드 및 이 장치에 사용된 기타 전자 부품이 손상되거나 파손될 수 있습니다. 상단 덮개 아래에 있는 인쇄헤드 또는 전자 부품을 취급할 때는 정전기 방지 절차를 준수해야 합니다.

프린터 닫기

상단 덮개를 내립니다. 프린터 앞쪽을 눌러서 닫습니다. 양쪽 래치가 잠길 때까지 프린터의 중앙 또는 양쪽 모서리를 힘껏 밉니다.

프린터 특징

본 섹션은 Zebra® Link-OS 4인치 레스크탑 감열 라벨 프린터인 ZD621 및 ZD421의 특징을 확인할 수 있도록 해줍니다. Zebra 웹 사이트의 ‘방법’ 비디오에는 프린터 특징 비디오 뿐만 아니라 기타 프린터 설정 및 작업별 비디오가 포함되어 있습니다. 이러한 5개 Link-OS 4인치 데스크탑 프린터에 대한 링크는 다음과 같습니다.

• ZD621 열전사 프린터 — zebra.com/

• ZD621 감열 프린터 — zebra.com/

• ZD421 열전사 리본 카트리지 프린터 — zebra.com/

• ZD421 열전사 프린터 — zebra.com/

• ZD421 감열 프린터 — zebra.com/

• ZD621R 열전사 프린터 — zebra.com/

ZD621t-info

ZD621d-info

ZD421t-info

ZD421d-info

ZD621r-info

ZD421c-info

인터페이스 및 연결 모듈 슬롯 액세스

사용자 인터페이스

해제 래치

DC 전원

콘센트

전원 버튼

해제 래치

팬폴드 미디어 급지

슬롯

프린터 제어기에 대한 자세한 내용은 37 페이지의 제어기 및 표시등을 참조하십시오.

프린터 특징

ZD421 배용량 리본 롤 프린터 내부

이동식 센서

(블랙 마크 및 하단 망/갭)

미디어 가이드

헤드업 센서

(내부)

미디어 가이드

정지 위치

플래튼(구동) 롤러

롤

고정장치

위쪽 망(갭)

어레이 센서

(다른쪽)

리본

카트리지

인쇄헤드

프린터 특징

ZD621 배용량 리본 롤 프린터 내부

이동식 센서

(블랙 마크 및 하단 망/갭)

미디어 가이드

헤드업 센서

(내부)

미디어 가이드

위치 조정

플래튼(구동) 롤러

롤 고정장치

위쪽 망(갭)

어레이 센서

(다른쪽)

리본 카트리지

인쇄헤드

프린터 특징

ZD621R RFID 안테나 위치 식별

RFID 안테나 돔

ZD621R 프린터 안테나는 프린터 중앙에서 플래튼 롤오버와 이동식 미디어 센서 채널 사이에 있습니다. 이것은 켜진 경우의 컬러 터치 디스플레이와 제품 브랜딩 및 라벨링을 제외한 유일한 가시적 RFID 항목입니다.

프린터 특징

배용량 리본 섀시 - 리본 롤 홀더

테이크업 스핀들

공급 스핀들(풀 리본 롤)

미디어 댄서

(ZD621 전용)

프린터 특징

미디어 댄서 - ZD621 프린터 모델 전용

프린터의 창은 미디어 댄서(플레이트)를 표시할 수 있도록 제거됩니다. 미디어 댄서는 쉽게 찾을 수 있도록 다른 색으로 표시되어 있습니다. 이것은 인근의 진한 회색 부품과 동일한 색상입니다.

ZD421 감열 프린터 내부

이동식 센서

(블랙 마크 및 하단 망/갭)

미디어 가이드

헤드업

센서(내부)

미디어 가이드

정지 위치

플래튼(구동) 롤러

롤 고정장치

위쪽 망(갭)

어레이 센서

인쇄헤드

프린터 특징

ZD621 감열 프린터 내부

이동식 센서

(블랙 마크 및 하단 망/갭)

미디어 가이드

헤드업

센서(내부)

미디어 가이드

위치 조정

플래튼(구동)

롤러

롤 고정장치

위쪽 망(갭)

어레이 센서

인쇄헤드

프린터 특징

ZD421 리본 카트리지 프린터 내부

이동식 센서

(블랙 마크 및 하단 망/갭)

미디어 가이드

헤드업

센서(내부)

미디어 가이드 위치

조정

플래튼(구동) 롤러

롤 고정장치

리본 카트리지

그림은 설치된 상태

(별매품)

위쪽 망(갭)

어레이 센서

해제 아암(2)

리본 구동

트랜스포트

프린터 특징

인쇄헤드 뒷면

인쇄헤드

액츄에이터 아암

리본

트랜스포트

해제 아암

인쇄헤드

리본 카트리지 인증 및 상태 인터페이스

리본 센서

리본 센서의

반사판

리본 카트리지 프린터의 인쇄헤드 액세스

인쇄헤드에 접근하려면:

1. 양쪽 해제 아암을 모두 빼냅니다(밝은 회색 부품).

리본 구동 트랜스포트가 아래로 내려옵니다.

2. 왼쪽 인쇄헤드 액츄에이터 아암을 위로 들어서 인쇄헤드에 접근합니다.

프린터 특징

도어 래치

라벨 제거 센서

필 롤러

분리기 도어

라벨 라이너

방출 영역

라벨 필 바

미디어 방출 슬롯

커터 모듈

라벨 분리기 옵션(현장 설치 가능) - 모든 모델

커터 옵션(현장 설치 가능) - 모든 모델

프린터 특징

라벨 제거 센서

절단 라벨 랜딩 영역

라이너리스 미디어 티어오프 옵션(감열 미디어 전용)

라이너리스 커터 옵션(감열 미디어 전용)

플래튼 드라이브 롤러 유형 식별

203 dpi 표준 플래튼(검정색)

300 dpi 표준 플래튼(회색)

203 dpi 라이너리스 플래튼(적갈색)

300 dpi 라이너리스 플래튼(갈색)

플래튼(구동) 롤러는 프린터(및 플래튼)의 플래튼 유형과 인쇄 해상도를 식별할 수 있도록 다른 색으로 칠해져 있습니다. 업그레이드 절차 또는 Zebra 기술 지원 센터가 지시하지 않는 이상 플래튼 유형을 변경하지 마십시오. 이렇게 하는 경우 프린터는 정상적으로 작동하지 않을 것이며 유지보수가 필요한 다양한 문제점이 발생할 수 있습니다.

프린터 특징

프린터 전원 공급장치 옵션

장착형 전원 공급장치

베이스, 후면도

장착형 전원 공급장치

베이스, 전면도

ZD-시리즈 프린터는 현장에서 설치 가능한 장착형 전원 옵션인 장착형 전원 공급장치 베이스 또는 배터리 전원 베이스를 제공합니다. 이 옵션은 나사로 장착 가능하며 프린터에 포함된 전원 공급장치를 대체합니다.

장착형 전원 공급장치 베이스

프린터 특징

배터리 전원

베이스

배터리 상태 및 충전

표시등

배터리 베이스가 설치된 프린터 배터리

전원

인터페이스

전원 입력

배터리 제어 버튼

설치 준비된 배터리 배터리가 설치된 프린터

배터리 래치

장착형 배터리 베이스 및 배터리

중요: 배터리는 프린터 없이도 보관을 위한 충전, 점검 및 구성이 가능합니다. 배터리를 충전하려면 프린터 전원

공급장치 또는 기타 승인된 Zebra 전원이 필요합니다.

ZD621 감열 잠금형 프린터 특징

Kensington Lock 슬롯

캐비닛 자물쇠

이 옵션은 감열 Healthcare 프린터 모델에만 사용 가능합니다. 여기에는 프린터 용지함에 대한 자물쇠 및 열쇠 액세스와 프린터 뒷면의 프린터 고정용 Kensington Lock 슬롯이 포함됩니다. 잠금형 프린터 옵션에 대한 자세한 정보는 218 페이지의 ZBI 2.0™ — Zebra Basic Interpreter를 참조하십시오.

프린터 특징

프린터 컨트롤에 대한 자세한 내용은 65 페이지의 컬러 터치 디스플레이 및 컨트롤을 참조하십시오.

Zebra Print Touch

Print Touch 위치

(수동형 NFC)

Zebra Print Touch™ 기능을 사용하면 Android™ 기반 NFC(Near Field Communication) 기능 장치(예를 들어, 스마트 폰이나 태블릿)을 프린터의 Print Touch 로고에 터치해서 장치를 프린터에 페어링할 수 있습니다. Print Touch는 공장 출하시 설치된 네트워크 기능(Wi-Fi, 유선 이더넷, 블루투스 및 Bluetooth 저전력)이 있는 모델 에서 사용 가능합니다. 이 기능은 장치를 사용해서 사용자에게 요구되는 정보를 제공하고 해당 정보를 사용해서 라벨을 인쇄할 수 있도록 해줍니다.

중요: 일부 모바일 장치는 사용자가 장치에서 필요한 NFC 설정을 변경하기 전까지 NFC 통신을 지원하지 않을 수 있습니다. 문제점이 발생하는 경우, 서비스 제공업체 또는 스마트 장치 제조업체에 연락해서 자세한 내용을 문의하십시오.

프린터 특징

태그로 인코딩된 데이터에는 다음이 포함됩니다.

• Zebra QuickHelp 스타일 지원 웹 페이지의 URL

• 프린터의 고유 Bluetooth Low Energy MAC 주소

• 프린터의 Bluetooth Classic MAC 주소(있는 경우)

• 프린터의 Wi-Fi (WLAN) MAC 주소(있는 경우)

• 프린터의 이더넷 (LAN) MAC 주소(있는 경우)

• 프린터 SKU – 예를 들어, ZD6A142-301F00EZ

• 프린터의 고유 일련 번호

NFC 태그의 사용 목적:

• 호환 모바일 장치와의 블루투스 페어링을 촉진하기 위해.

• 응용 프로그램을 시작하기 위해.

• 모바일 브라우저를 웹 페이지로 시작하기 위해.

제어기 및 표시등

본 장에서는 2가지 사용자 제어판과 그 기능에 대해 설명합니다.

사용자 인터페이스

기본 사용자 제어기는 프린터 전면에 있습니다. ZD-시리즈 데스크탑 프린터는 2개의 사용자 인터페이스 옵션을 지원합니다.

• 표준 사용자 인터페이스 — 이 인터페이스는 작업자에게 필요한 기본 제어기 및 상태를 제공합니다. 프린터 작동 상태는 5개의 아이콘 표시등으로 보고됩니다. 아이콘은 작동에 대한 다양한 기능 영역을 나타냅니다. 표시등은 그룹으로 조합되어 사용되면서 광범위한 프린터 상태를 제공합니다. 표시등은 프린터의 디스플레이에 있는 메시지를 읽는 것보다 더 먼 거리에서 확인이 가능합니다. 41 페이지의

표시등 패턴의 의미를 참조하십시오.

• 이 인터페이스는 2개의 표시등으로 표시하면서 작업자의 프린터 소모품(라벨, 영수증 용지, 전사

리본 등) 교체 작업을 지원합니다.

• 상태 표시등의 아이콘은 프린터 작동의 기능적 영역을 나타냅니다.

• 상태 표시등은 일반적으로 색상을 사용해서 작업자에게 프린터의 기능적 상태를 보여줍니다.

상태 표시등은 꺼짐(켜지지 않음), 적색, 녹색 또는 황색(오렌지색/노란색)이 될 수 있습니다. 적색은 '점검이 필요'하거나 '준비되지 않은' 상태입니다. 녹색은 ‘대기’ 또는 ‘작동 중’ 상태입니다. 황색(오렌지색/노란색)은 작동 중이거나 활성 프로세스(데이터 다운로드, 과온 냉각 사이클 등) 상태입니다. 표시등이 꺼져 있거나 켜지지 않은 경우에는 작업자가 주의를 기울일 필요가 없습니다.

• 상태 표시등은 점멸하거나(깜빡임), 어두워지거나(밝은 상태에서 꺼질 때까지), 2가지 색상을

교대로 점등하거나, 또는 다양한 프린터 작동을 나타내는 다양한 패턴을 유지하고, 그룹으로 표시되면서 작동 상태를 나타냅니다.

• 제어 버튼은 프린터를 미디어에 맞도록 보정하고 일부 인쇄 설정을 하는 내장 유틸리티에

액세스하기 위해 다양한 조합으로 사용됩니다.

• 컬러 터치 디스플레이 및 인터페이스 — 컬러 터치 디스플레이 인터페이스는 프린터 설정 및 구성에 대한 액세스를 제공하며 다양한 사용자 유형에 적합하도록 사용자 정의할 수 있습니다. 인터페이스에는 이러한 Link-OS 프린터 모델에 대한 공통적인 기능 및 작동을 제공하는 모든 표준 사용자 인터페이스 제어기와 표시등이 포함되어 있습니다.

• 디스플레이 옵션은 문자를 통해 프린터 상태 및 메시지를 제공합니다.

• 디스플레이는 19개 언어를 지원하며, 작업자 또는 프로그래밍을 통해 선택 가능합니다.

• 디스플레이는 메뉴 시스템을 가지고 있습니다. 사용자는 인쇄 설정(어둡기, 속도 등)을 변경하고,

유틸리티를 실행하고, 프린터에 설치된 유무선 통신 인터페이스(직렬, 이더넷, Wi-Fi 등)를 설정할 수 있습니다.

표준 인터페이스 제어기

일시중지

Feed8

취소

데이터상태 네트워크미디어일시중지

전원

상태 표시등

전원 버튼

일시 중지 버튼 급지 버튼

취소 버튼

컬러 터치 디스플레이

및 인터페이스

상태 표시등

제어기 및 표시등

전원 버튼 — 프린터의 전원을 켜고 끕니다. 저전력 슬립 및 웨이크 상태를 시작하기 위해서도 사용 가능합니다.

• 초기 전원 켬 — 프린터의 표시등이 점멸할 때까지 전원 버튼을 누르십시오. 표시등은 프린터가 수 초 간 내부적인 자가 진단, 구성 확인 및 옵션 구성요소 통합을 진행하는 동안 다양한 조합으로 점멸합니다.

상태 표시등은 녹색으로 켜지면서 프린터가 정상적인 인쇄 작업을 진행할 준비가 되었음을 나타냅니다.

• Energy Star(저전력 모드) — 버튼을 한 번 눌렀다 놓으면 프린터가 Energy Star 저전력 모드로 전환됩니다. 프린터가 전력 사용을 최소화합니다. 모든 표시등은 꺼지고 상태 표시등만 천천히 점멸하면서 Energy Star 모드에 있음을 나타냅니다.

• Energy Star가 표시된 상태에서 전원 끄기 — 버튼을 4~9초간 누른 상태로 있으십시오. 작업자는 일괄 인쇄 작업을 시작하고 작업이 완료된 후에 프린터를 저전력 소비 상태인 슬립 모드에 둘 수 있습니다.

• 전원 끄기/종료 — 버튼을 4~9초간 누른 상태로 있으십시오. 프린터 전원이 꺼집니다.

• 정전 복구 모드 — 이 프린터 기능은 프린터에 설치된 선택사양 프린터 연결 모듈 중 하나에서

하드웨어 점퍼 설정을 통해 활성화됩니다. 219 페이지의 정전 복구 모드 점퍼 설정을 참조하십시오.

• 프린터는 활성(ON) AC 전원에 연결될 때 자동으로 켜집니다.

• 슬립 모드 및 슬립 모드가 표시된 상태에서 전원 끄기를 지원합니다.

• 전원 끄기/종료는 프린터를 재설정한 다음 초기 전원 켬 시퀀스를 실행합니다.

참고: 정전 복구 모드는 프린터에 프린터 연결 모드가 설치된 상태에서만 사용 가능합니다.

2. 상태 표시등 — 전반적인 프린터 상태 및 작동 상태에 대한 기본 상태 표시등입니다. 이 표시등은 전원

표시등으로도 알려져 있습니다.

• 녹색: 인쇄 준비가 되었고 데이터가 활성 상태입니다.

• 녹색, 천천히 점멸: 프린터가 슬립 모드에 있습니다.

• 적색: 미디어 없음, 미디어 감지 오류, 헤드(커버/인쇄헤드) 열림, 절단 오류, 인쇄헤드 인증 실패.

• 황색: 인쇄헤드 과열(온도), 인쇄헤드 부품 고장, 내용(형식, 그래픽, 글꼴 등)을 저장하는 중 메모리

부족, USB 호스트 또는 직렬 포트의 인터페이스 전원 오류

• 황색 점멸: 인쇄헤드 저온(온도)

• 적색 점멸: 인쇄헤드 과열(온도) — 이 상태는 적색 일시중지 표시등의 점멸과 조합됩니다.

냉각시키고 프린터를 다시 시작해야 합니다.

3. 일시중지 표시등 — 일시중지 표시등이 켜지면 프린터가 일시중지 모드에 있는 것입니다. 일지중지

표시등이 켜진 상태에서 취소 버튼을 누르면 인쇄 버퍼의 대기열에 있는 라벨(인쇄 양식) 또는 모든 라벨(인쇄 양식)이 취소될 수 있습니다.

• 황색: 프린터가 일시중지된 상태입니다. 일시중지 버튼을 눌러서 일시중지 상태가 해제될 때까지 인쇄, 라벨 공급(전진) 및 기타 라벨 루틴은 중지됩니다.

• 적색 점멸: 인쇄헤드 과열(온도) — 이 상태는 적색 일시중지 표시등의 점멸과 조합됩니다. 냉각시키고 프린터를 다시 시작해야 합니다.

4. 데이터 표시등 — 데이터 전송 작동의 상태를 나타냅니다.

• 꺼짐: 데이터가 전송되지 않고 있습니다.

• 녹색: 데이터 통신 작업이 완료되지 않았지만, 데이터가 전송 중에 있습니다.

제어기 및 표시등

• 녹색 점멸: 데이터 통신이 진행 중입니다.

• 황색 점멸: 내용(형식, 그래픽, 글꼴 등)을 저장하는 중 메모리 부족입니다.

5. 소모품 표시등 — 미디어(라벨, 영수증, 태그, 전사 리본, 리본 카트리지 등) 상태를 나타냅니다.

• 적색: 미디어가 없는 상태입니다.

• 적색 점멸: 리본 없음.

• 적색 및 황색 점멸: 리본 카트리지 부족(ZD421 카트리지 프린터 전용).

• 황색 점멸: 프린터가 열전사 모드에서 인쇄하려고 시도하는 동안 리본 장착(ZD421 카트리지 프린터

전용) 상태가 감지되었습니다.

6. 네트워크 표시등 — 네트워크 작동 및 상태를 나타냅니다.

• 황색: 10 Base 이더넷(LAN) 연결이 감지되었습니다.

• 녹색: 10/100 이더넷(LAN) 연결이 감지되었거나 Wi-Fi(WLAN)가 강한 신호로 연결된 상태입니다.

• 적색: 이더넷(LAN) 또는 Wi-Fi(WLAN) 폴트가 발생한 경우입니다.

• 적색 점멸: Wi-Fi(WLAN) 연결 중입니다.

• 황색 점멸: Wi-Fi(WLAN) 인증 중입니다.

• 녹색 점멸: Wi-Fi(WLAN)가 완료되었지만, 신호가 약합니다.

7. 취소 버튼 — 인쇄 작업을 취소합니다.

• 프린터가 일시중지 상태에 있는 경우에만 작동합니다.

• 취소 버튼을 한 번 누르면 프린터가 인쇄 버퍼에서 다음 형식의 인쇄를 취소합니다.

• 버튼을 2초간 계속 누르고 있으면 모든 보류 형식의 인쇄를 취소합니다.

8. 급지(전진) 버튼 — 라벨(인쇄 양식/형식)을 전진시킵니다.

• 라벨 1장 급지 - 프린터가 인쇄하지 않는 동안 급지 버튼을 눌렀다가 놓으면, 프린터가 미디어를

1개의 공백 양식/형식 길이(라벨, 영수증, 태그, 티켓 등) 만큼 전진시킵니다.

• 복수 라벨 전진 - 프린터가 인쇄 중이지 않은 상태에서 급지 버튼을 누른 상태로 있으면 버튼을 놓을 때까지 프린터가 라벨을 전진시킵니다. 이 작동은 다음 라벨의 시작 위치까지 전진하면서 종료됩니다.

• 최종 라벨 재인쇄(SGD 명령을 통해 활성화됨: ezpl.reprint_mode) - 이 기능의 목적은 실패된 미디어 인쇄의 재인쇄를 허용하는 것입니다. 프린터에 미디어(용지, 라벨, 전사 리본 등)가 떨어지는 경우, 프린터는 최종 라벨(인쇄 양식/형식)을 재인쇄할 수 있습니다. 프린터를 끄거나 재설정하면 재인쇄 작업을 위해 인쇄 이미지를 저장하고 있는 인쇄 버퍼가 지워집니다.

9. 일시중지 버튼 — 인쇄 및 미디어 이동 작업을 일시중지합니다.

• 일시중지 버튼을 누르면 인쇄 작업이 중지되고 프린터가 일시중지 상태로 들어갑니다. 프린터는

일시중지 전에 인쇄 중이던 라벨의 인쇄를 완료할 것입니다.

• 일시중지 표시등이 황색(오렌지색/노란색)으로 켜지면서 일시중지 상태를 나타냅니다.

• 일시중지 상태에 있는 동안 일시중지 버튼을 누르면 프린터가 정상 작동 상태로 돌아옵니다. 인쇄

대기열에 복수 라벨(양식/형식) 인쇄 작업 또는 다른 인쇄 작업이 인쇄를 대기하고 있는 경우, 프린터가 인쇄 작업을 재개할 것입니다.

표시등 패턴의 의미

표시등 상태

점등 점멸 어두워짐 꺼짐

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

모든 Link-OS 4인치 프린터에는 상태 표시등이 있습니다. 상태 표시등은 다양한 점등 패턴의 적색, 녹색 또는 황색(오렌지색/노란색)으로 켜지거나 꺼질 수 있습니다. 상태 표시등은 점멸하거나(깜빡임), 어두워지거나(밝은 상태에서 꺼질 때까지), 2가지 색상을 교대로 점등하거나, 켜진 상태를 유지할 수 있습니다. 이러한 점등 패턴이 나타내는 상태 정보는 본 섹션에서 자세히 설명되어 있습니다.

상태 - 일반적인 작동 상태

Printer Ready

제어기 및 표시등

프린터가 켜지고 인쇄할 준비가 되었습니다.

일시중지

미디어 없음

리본 없음

리본 부족(리본 카트리지 프린터 전용)

프린터가 일시중지된 상태입니다. 인쇄 작업을 재개하려면 작업자가 일시중지 버튼을 눌러야 합니다.

미디어(라벨, 영수증, 태그, 티켓 등)가 없습니다. 프린터를 점검해야 하며 사용자가 작동시키지 않으면 계속 진행할 수 없습니다.

프린터가 열전사 모드에 있는 경우 리본 롤 끝(리본 볼에서 반사면이 있는 끝)이 감지되거나, 리본 카트리지가 없거나, 인쇄를 계속 진행하기 위해 리본 카트리지를 교체해야 합니다.

기본값은 10%의 리본이 남아 있는 상태입니다. 상태 표시등이 황색으로 점등되어 있는 동안 미디어 표시등이 적색과 황색으로 점멸합니다.

제어기 및 표시등

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

리본 있음(리본 카트리지 프린터 전용)

데이터 전송 중

데이터 통신 일시중지

감열 프린터가 감열 모드에 있으며 리본 카트리지가 설치되어 있습니다. 리본 카트리지를 제거해서 감열 모드로 인쇄를 계속 진행하십시오.

데이터 통신이 진행 중입니다.

데이터 통신 작업이 완료되지 않았지만, 데이터가 전송 중에 있습니다.

메모리 부족

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

커버 열림/인쇄헤드(PH) 열림

절단 오류(걸림)

카트리지 인증 실패

내용(형식, 그래픽, 글꼴 등)을 저장하는 중 메모리 부족입니다.

커버(인쇄헤드)가 열려 있습니다. 프린터를 점검해야 하며 사용자가 작동시키지 않으면 계속 진행할 수 없습니다.

커터 날이 걸려 있으며 정상적으로 움직이지 않습니다.

리본 카트리지가 인증되지 않았거나 개조되었습니다. 프린터는 정품 Zebra 리본 카트리지만 지원하며 재생품 또는 타사의 카트리지는 지원하지 않습니다.

상태 - 인쇄헤드 작동

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

고온 표면 주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지 기다립니다.

인쇄헤드 과열

제어기 및 표시등

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

인쇄헤드 저온

인쇄헤드 종료

인쇄헤드 해상도 오류

인쇄헤드가 고온 상태이며 인쇄헤드가 냉각되도록 일시중지된 상태입니다. 인쇄헤드가 냉각되면 인쇄 작업이 재개될 것입니다.

인쇄헤드가 적정 온도에 못 미칩니다. 일반적으로, 작동 온도가 프린터의 최소 작동 온도 미만입니다.

인쇄헤드가 과열되었습니다. 프린터를 끕니다. 프린터가 완전히 냉각될 때까지 수 분간 기다린 후에, 프린터를 켭니다.

프린터가 인쇄헤드 해상도 유형(dpi)을 판독할 수 없습니다. 인쇄헤드가 잘못 교체되었거나 Zebra 이외의 타사 인쇄헤드로 교체되었습니다.

비승인 인쇄헤드 오류

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

교체한 인쇄헤드는 순정 Zebra 인쇄헤드가 아닙니다. 순정 Zebra 인쇄헤드를 설치하십시오.

제어기 및 표시등

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

상태 - Bluetooth Low Energy(BTLE) 옵션

Bluetooth LE 페어링됨

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

Bluetooth LE 페어링 실패

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

상태 - 이더넷(LAN) 옵션

이더넷(LAN) 링크 없음

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

이더넷(LAN) 100base 링크

이더넷(LAN) 10base 링크

Bluetooth Low Energy가 페어링되었습니다.

Bluetooth Low Energy가 페어링에 실패했습니다.

사용 가능한 이더넷 링크가 없습니다. 네트워크 상태 표시등

꺼짐

100 Base 링크를 찾을 수 없습니다.

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

이더넷(LAN) 링크 오류

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

10 Base 링크를 찾을 수 없습니다.

오류 상태가 있습니다. 프린터가 네트워크에 연결되어 있지 않습니다.

상태 - Wi-Fi(WLAN) 옵션

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

제어기 및 표시등

Wi-Fi

가 WLAN에 연결 중

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

Wi-Fi(WLAN) 100base 링크

ꩶ몑 넱겑닆덵 鴥넩뫥 ꭁꑝ븽 髙뱭낁먡

Wi-Fi(WLAN) 10base 링크

프린터가 네트워크와 연결하는 동안 표시등은 적색으로 점멸합니다.

그 다음에, 프린터가 네트워크에서 인증하는 동안 표시등은 황색으로 점멸합니다.

프린터가 사용자의 네트워크에 연결되어 있고 Wi-Fi 신호가 강합니다.

프린터가 사용자의 네트워크에 연결되어 있고 Wi-Fi 신호가

약합니다.

Wi-Fi(WLAN) 링크 오류

배터리 표시등 및 제어기

선택 사양인 프린터 배터리 액세서리에는 배터리 상태를 제어하고 표시하는 단순한 단일 버튼 4 LED 표시등 사용자 인터페이스가 있습니다. 배터리는 프린터의 UPS(무정전 전원 공급장치) 역할을 합니다. 프린터 및 절전 모드(절전, 종료 등)에서 배터리를 사용하는 방법에 대한 자세한 내용은 214 페이지의

장착형 배터리 베이스 및 배터리 옵션을 사용한 인쇄를 참조하십시오.

오류 상태가 있습니다. 프린터가 네트워크에 연결되어 있지

않습니다.

제어기 및 표시등

배터리 후면

배터리 제어 버튼

상태 표시등 충전 수준 표시등(3)

충전 수준 표시등(3)

상태 표시등

배터리 제어 버튼 — 이 버튼을 사용하여 프린터 내부 및 외부의 배터리를 제어할 수 있습니다.

• 배터리 켜기 - 눌렀다가 놓습니다.

• 슬립 모드 또는 종료 모드에서 배터리를 웨이크업합니다(전원을 켭니다). 배터리 상태 및 충전

상태를 점검합니다. 배터리 표시등 모두는 함께 3회 점멸합니다. 작업자는 배터리가 이전 절전 또는 종료 모드로 되돌아 가기 전에 프린터를 켤 때까지 1분의 시간이 있습니다.

• 배터리는 내부 배터리 상태 검사가 완료된 후 처음 10초 동안 배터리 충전량을 표시합니다.

• 종료 모드 - 버튼을 10~11초간 길게 누른 상태로 있습니다. 배터리가 종료되기 시작하고 약 3초

후에 모든 배터리 LED가 3회 점멸하면서 배터리가 종료되었음을 알려줍니다.

배터리 상태 표시등 — 배터리의 충전 상태 및 배터리 상태를 표시합니다.

• 녹색 - 양호한 상태, 충전 완료 및 작동 준비 상태입니다.

• 황색 - 충전 중입니다(프린터가 꺼짐).

• 적색 - 배터리에 내부 오류가 있습니다. 배터리를 분리하고 269 페이지의 문제점 해결을

참조하십시오.

• 적색 점멸 - 충전 오류 - 과열, 내부 모니터링 오류 등이 발생했습니다.

배터리 충전량 표시등 - 배터리의 충전 상태 및 배터리 상태를 표시합니다.

• 3개의 녹색 막대가 점멸하지 않는 상태로 켜짐 - 배터리가 완전히 충전되었습니다. (배터리가 충전을 시작하지 않음)

• 상단 막대가 점멸하는 상태에서 2개의 녹색 막대가 켜짐. 완충되지 않은 상태입니다.

• 1개의 녹색 막대 점멸 - 배터리를 충전해야 할 시점입니다!

• 켜진 막대가 없음 - 배터리를 충전해야 하지만, 배터리 제어 버튼을 누르면 배터리 상태 표시등이

점멸합니다. 프린터를 켤 수 없습니다.

• 황색 - 충전 중입니다.

하드웨어 옵션 설치

본 섹션은 공통 프린터 연결 모듈과 미디어 처리 옵션을 설치하도록 지원합니다.

중요: 설정 프로세스를 간편하고 신속하게 진행할 수 있도록, 프린터를 처음으로 설정해서 사용하기 전에 모든 연결 모듈과 미디어 취급 옵션을 설치하십시오.

중요: 프린터가 설치 절차를 완료한 후에 프린터의 펌웨어를 업데이트하도록 적극 권장합니다. 이러한 옵션의 대부분은 프린터의 메인 로직 보드에 설치되어 있는 펌웨어 버전과 적절하게 작동하기 위해 업데이트가 필요한 내장 펌웨어를 가지고 있습니다.

현장 설치 가능한 프린터 액세서리 및 옵션

프린터 연결 모듈

다음 옵션을 설치하기 전에 연결 모듈의 액세스 도어를 제거해야 합니다(49 페이지의 연결 모듈 슬롯

액세스하기).

• 무선 연결 모듈(53 페이지의 무선 연결 모듈 설치하기)

• Wi-Fi 802.11ac, Bluetooth 4.2, BTLE 5 및 MFi 3.0

• ZD421 직렬 포트(50 페이지의 직렬 포트 모듈 설치하기)

• DTE/DTC 자동 전환 기능이 있는 RS-232 DB-9 — 303 페이지의 직렬 포트 인터페이스를

참조하십시오.

• ZD421 내장 이더넷(LAN - 유선)(51 페이지의 내장 이더넷(LAN) 모듈 설치하기)

• RJ-45 커넥터

• 이더넷 10/100 자동 전환, 10Base-T 및 100Base-TX 네트워크.

미디어 처리 옵션

다음 옵션을 설치하기 전에 프린터의 표준 베젤을 제거해야 합니다(56 페이지의 표준 베젤 제거하기).

• 라벨 분리기(라이너를 분리해서 라벨을 작업에게 제공)(57 페이지의 라벨 분리기 설치하기)

• 범용 미디어 커터(58 페이지의 표준 미디어 커터 설치하기).

• 38.1 mm(1.5 in.), 50.8 mm(2.0 in.) 또는 76.2 mm(3.0 in.) 내경 미디어 코어용 미디어 롤

어댑터(59 페이지의 미디어 롤 코어 크기 어댑터)

• 열전사 프린터용 팬폴드 미디어 액세스 커버.

전원 베이스 옵션

ZD-시리즈(ZD621 및 ZD421) 프린터는 감열 및 열전사 버전 각각에 대해 전원 베이스 현장 업그레이드 키트의 지원을 받습니다.

• 장착형 전원 공급장치 베이스(전원 공급장치 포함됨)(61 페이지의 장착형 전원 공급장치 베이스 옵션

설치하기).

• 배터리 전원 베이스(배터리 팩은 별배품)(63 페이지의 장착형 배터리 베이스 옵션 설치하기).

• 배터리 팩(배터리 전원 베이스는 별매품)(64 페이지의 장착형 전원 베이스에 배터리 설치하기).

하드웨어 옵션 설치

프린터 연결 모듈

연결 모듈은 도구를 사용하지 않고도 간편하게 설치 가능합니다.

주의—ESD: 신체 표면 또는 기타 표면에 축적되는 정전기 에너지가 방전되면, 인쇄 헤드 또는 이 장치에 사용된 전자 부품이 손상되거나 파손될 수 있습니다. 인쇄헤드 또는 전자 부품을 취급할 때는 정전기 방지 절차를 준수해야 합니다.

정전 복구 모드(기본적으로 OFF)

모든 프린터 유선 연결 모듈에는 정전 복구 점퍼가 있습니다. 이것은 기본적으로 OFF 위치로 설정되어 있습니다. 점퍼가 ON으로 설정되면, 프린터는 활성(ON) AC 전원에 연결될 때 자동으로 켜집니다(그리고 꺼지지 않습니다). 전원 ON/OFF 작동에 대한 자세한 내용은 38 페이지의 표준 인터페이스 제어기 - 전원 버튼 - 정전 복구 모드를 참조하십시오. 모드를 활성화하는 방법에 대한 지침은 219 페이지의 정전 복구

모드 점퍼 설정을 참조하십시오.

참고: 정전 복구 모드는 프린터에 프린터 연결 모듈이 설치된 상태에서만 사용 가능합니다.

연결 모듈 슬롯 액세스하기

하드웨어 옵션 설치

1. 프린터 뒷면에서 DC 전원 플러그를 뺍니다.

2. 손가락 끝으로 모듈 액세스 도어 상단을 누릅니다.

래치가 해제됩니다.

3. 도어를 당겨서 열고 아래로 밀어서 제거합니다.

직렬 포트 모듈 설치하기

직렬 포트(RS-232)

1. DC 전원 플러그와 모듈의 액세스 도어를 제거한 상태에서, 직렬 포트 모듈을 프린터로 밀어 넣습니다.

2. 카드가 액세스 도어의 내부 립을 바로 지날 때까지 회로 카드를 천천히, 힘껏 밀어 넣습니다.

3. 직렬 포트 도어 커버의 하단을 모듈 액세스 입구의 하단 립에 맞춥니다.

하드웨어 옵션 설치

4. 도어를 위로 젖혀서 커버가 찰깍 소리와 함께 닫히도록 합니다.

참고: 최적의 프린터 성능을 위해, 옵션을 설치한 후 또는 프린터의 초기 설정 직후에 프린터의 펌웨어를

업데이트하십시오. 268 페이지의 프린터 펌웨어 업데이트를 참조하십시오.

내장 이더넷(LAN) 모듈 설치하기

이더넷 포트(RJ-45)

1. DC 전원 플러그와 모듈의 액세스 도어를 제거한 상태에서, 이더넷 모듈을 프린터로 밀어 넣습니다.

2. 카드가 액세스 도어의 내부 립을 바로 지날 때까지 회로 카드를 천천히, 힘껏 밀어 넣습니다.

하드웨어 옵션 설치

3. 이더넷 포트 도어 커버의 하단을 모듈 액세스 입구의 하단 립에 맞춥니다.

4. 도어를 위로 젖혀서 커버가 찰깍 소리와 함께 닫히도록 합니다.

참고: 최적의 프린터 성능을 위해, 옵션을 설치한 후 또는 프린터의 초기 설정 직후에 프린터의 펌웨어를

업데이트하십시오. 268 페이지의 프린터 펌웨어 업데이트를 참조하십시오.

프린터 연결 모듈 제거하기

프린터를 재구성하거나 수리하기 위해 연결 모듈을 제거할 수 있습니다. 일반적인 목적으로 연결 모듈을 제거하고 교체해서는 안됩니다.

1. 인터페이스 케이블을 제거합니다(이더넷 또는 직렬).

2. 모듈 액세스 도어를 제거합니다. 손가락 끝으로 도어 상단을 누릅니다.

래치가 해제됩니다.

3. 도어를 당겨서 열고 아래로 밀어서 제거합니다.

4. 인터페이스 케이블을 연결 모듈에 다시 연결하고 케이블을 고정합니다.

5. 연결 모듈에 고정 된 인터페이스 케이블을 조심스럽게 당기고 모듈을 프린터에서 천천히 당깁니다.

6. 다른 연결 모듈을 설치하거나 연결 모듈의 액세스 도어를 다시 설치합니다.

7. 이것을 액세스 입구의 하단 립에 맞추고 위로 젖혀서 커버가 찰깍 소리와 함께 제자리에 고정되도록

합니다.

하드웨어 옵션 설치

무선 연결 모듈 설치하기

다음 절차를 사용하여 무선 연결 모듈을 설치하십시오.

설치 준비

1. 프린터 미디어를 뺍니다.

2. 프린터를 끕니다.

3. 프린터에서 전원 또는 인터페이스 케이블을 분리합니다.

참고: 이 절차에는 공구가 필요하지 않습니다.

무선 연결 영역에 접근

1. 프린터를 뒤집어 무선 연결 도어에 접근합니다.

2. 손가락 끝으로 상단의 래치를 눌러 모듈 액세스 도어를 엽니다.

하드웨어 옵션 설치

프린터 베이스에는 손가락 끝을 넣을 수 있는 오목한 부분이 있습니다. 래치가 해제됩니다.

3. 도어를 위로 들어 올려 젖혀서 제거합니다.

하드웨어 옵션 설치

안테나 아암(1)을 웰에 맞춥니다.

5. 모듈 (2)을 내려서 프린터의 Wi-Fi 커넥터(3)에 맞춥니다.

6. 완전히 장착될 때까지 모듈(2)을 천천히 밀어 넣습니다.

7. 무선 연결 도어(1)의 가장 짧은 면을 개구부의 가장 짧은 면에 맞춥니다.

8. 도어 프린터 중앙에 있는 탭(1)에서 도어를 젖혀서 닫습니다.

9. 도어를 밀어서 래치를 잠급니다.

참고: 모듈이 완전히 장착되지 않은 경우 무선 연결 도어가 제대로 닫히지 않게 됩니다. 완전히 삽입되어

있는지 테스트를 하는 것이 좋습니다.

하드웨어 옵션 설치

10.

동봉된 3개의 Wi-Fi 식별 레이블을 프린터 바닥에 붙입니다.

이렇게 하면 프린터의 프린터 구성(및 향후 재구성)에 도움이 됩니다. 이러한 프린터 구성 레이블은 모바일 앱, 스캐너 사용 및 프린터 지원에 도움이 됩니다.

열전사 프린터의 라벨 위치

감열 프린터의 라벨 위치

미디어 처리 옵션

주의—ESD: 신체 표면 또는 기타 표면에 축적되는 정전기 에너지가 방전되면, 인쇄 헤드 또는 이 장치에

사용된 전자 부품이 손상되거나 파손될 수 있습니다. 인쇄헤드 또는 전자 부품을 취급할 때는 정전기 방지 절차를 준수해야 합니다.

표준 베젤 제거하기

미디어 처리 옵션을 장착하려면 표준 베젤을 제거해야 합니다.

1. 프린터 뒷면에서 프린터의 DC 전원 입력 플러그를 뺍니다.

2. 프린터를 뒤집습니다. 동봉된 T10 렌치를 사용하여 2개의 장착 나사를 제거합니다. 나사를 보관합니다.

3. 베젤을 전면에서 아래로 약 12.5 mm(0.5 in.) 밀고 느슨해진 베젤을 당겨서 꺼냅니다.

하드웨어 옵션 설치

라벨 분리기 설치하기

라벨 분리기를 설치하기 전에 표준 베젤을 제거하고 DC 입력 전원을 연결 해제해야 합니다. 56 페이지의

표준 베젤 제거하기를 참조하십시오.

1. 상단 커버의 하단에서 아래로 12.5 mm(0.5 in.) 지점에 라벨 분리기 모듈의 상단을 맞춘 상태로 모듈과

프린터 오른쪽을 맞춥니다.

2. 모듈을 프린터 전면의 중심에 맞춰서 밀어 넣고 위쪽으로 끝까지 밀어 올립니다.

3. 프린터를 뒤집어 놓고 T10 렌치를 사용하여 2개의 나사로 모듈을 프린터에 장착합니다.

하드웨어 옵션 설치

참고: 최적의 프린터 성능을 위해, 옵션을 설치한 후 또는 프린터의 초기 설정 직후에 프린터의 펌웨어를 업데이트하십시오. 268 페이지의 프린터 펌웨어 업데이트를 참조하십시오.

표준 미디어 커터 설치하기

라벨 분리기를 설치하기 전에 표준 베젤을 제거하고 DC 입력 전원을 연결 해제해야 합니다. 56 페이지의

표준 베젤 제거하기를 참조하십시오.

주의: 절단기 장치에는 운영자가 손댈 수 있는 부품이 없습니다. 절단기 덮개(Bezel)을 제거하는 것은 절대적으로 금하고 있습니다. 절단 기능을 수행하고 있는 도중에 절대 물체 또는 손가락을 넣지 마십시오.

중요: 승인되지 않은 도구, 약솜, 솔벤트(알코올 포함) 등은 절단기에 손상을 입히거나 사용 가능 수명을 단축시킬 수 있으며 절단기가 고장나는 원인이 될 수 있습니다.

1. 커버의 상단과 커터 모듈의 상단을 맞춘 상태로 모듈과 프린터 오른쪽을 맞춥니다.

2. 모듈을 프린터 전면의 중심에 맞춰서 밀어 넣고 위쪽으로 끝까지 밀어 올립니다.

3. 프린터를 뒤집어 놓고 T10 렌치를 사용하여 2개의 나사로 모듈을 프린터에 장착합니다.

하드웨어 옵션 설치

미디어 롤 코어 크기 어댑터

어댑터 키트

미디어 롤 어댑터 키트에는 3벌의 미디어 롤 어댑터가 포함되어 있습니다. 키트는 다음의 내경(I.D.) 미디어 코어에 사용하기 위한 것입니다.

• 38.1 mm(1.5 in.)

• 50.8 mm(2.0 in.)

• 76.2 mm(3.0 in.)

어댑터 사용

• 어댑터는 프린터에 영구적으로 설치하기 위한 것입니다.

• 어댑터는 해당 어댑터 크기가 필요한 다른 미디어 롤 크기에 사용할 수 있도록 변경 가능합니다.

• 어댑터는 너무 많이 교체하는 경우에 마모될 수 있습니다.

• 표준 롤 코어에서 인쇄하기 위해 미디어 어댑터를 제거하는 경우 롤과 접촉되는 미디어 롤 홀더 측면

영역에 플라스틱 조각이 남게 될 수 있습니다. 이렇게 부착된 조각은 미디어 롤 홀더의 측면으로 다시 밀어 넣으십시오.

하드웨어 옵션 설치

미디어 롤 어댑터 설치하기

1. 롤 홀더의 상단 어댑터 장착 구멍에 하나의 나사를 넣습니다. T10 렌치를 사용해서 나사가 롤 홀더

내부를 통과해서 약간 돌출될 정도까지 나사를 시계 방향으로 돌립니다. 나사는 자체적으로 나사골을 만듭니다.

2. 롤 홀더의 내부에 어댑터를 놓습니다. 어댑터의 큰 면이 상단으로 가도록 하십시오. 부드러운 면(립

없음)은 프린터의 중앙으로 향하도록 하십시오.

3. 어댑터의 상단 나사 구멍을 돌출된 나사 끝에 맞추고 롤 홀더 본체에 단단히 끼웁니다. 어댑터와 롤 홀더

사이에 틈이 없어질 때까지 나사를 조이십시오. 이 이상 과도하게 조이지 마십시오. 과도하게 조이면 나사산이 뭉개집니다.

4. 하단 어댑터 장착 구멍에 나사를 삽입합니다. 나사를 조이면서 어댑터를 롤 홀더에 단단히 끼웁니다.

어댑터와 롤 홀더 사이에 틈이 없어질 때까지 나사를 조이십시오. 이 이상 과도하게 조이지 마십시오. 과도하게 조이면 나사산이 뭉개집니다.

5. 다른 어댑터와 롤 홀더에 대해 1-4 단계를 반복하십시오.

하드웨어 옵션 설치

미디어 코어 어댑터에

장착된 76.2 mm(3.0 in.)

내경 라벨 롤의 예

하드웨어 옵션 설치

열전사 프린터 감열 프린터

장착형 전원 공급장치 베이스 옵션 설치하기

전원 베이스는 프린터에 연결할 준비가 되어 있습니다. 베이스는 T10 렌치(사용자 제공) 및 업그레이드 키트와 함께 제공되는 마운팅 나사를 사용하여 설치됩니다. 감열 프린터 모델은 3개의 나사를 사용하여 프린터에 장착되고 열전사 프린터 모델은 4개의 나사를 사용합니다.

1. 프린터에서 미디어 롤을 제거합니다. 프린터 뒷면에서 원래 전원 공급 케이블을 제거합니다.

2. 프린터를 뒤집어서 프린터 전원 플러그가 프린터 뒷면을 향하도록 전원 베이스를 프린터의 바닥에

맞춥니다. 프린터의 고무발을 전원 베이스 상단의 홈에 맞춥니다.

3. 제공된 나사를 사용해서 전원 베이스를 프린터에 장착합니다. 감열 프린터에는 3개의 나사가

사용됩니다. 열전사 프린터에는 4개의 나사가 사용됩니다. 키트에 동봉된 T10 렌치를 사용해서 나사를 조이십시오.

하드웨어 옵션 설치

DC 입력 전원

플러그

DC 입력 전원

플러그

DC 입력 전원 플러그를 프린터에 연결합니다.

5. AC 전원 코드를 프린터 전원 베이스에 다시 연결합니다.

하드웨어 옵션 설치

T10

감열 프린터 열전사 프린터

장착형 배터리 베이스 옵션 설치하기

배터리 베이스는 프린터에 연결할 준비가 되어 있습니다. 베이스는 Torx T10 렌치 및 업그레이드 키트와 함께 제공되는 마운팅 나사를 사용하여 설치됩니다. 감열 프린터 모델은 3개의 나사를 사용하여 프린터에 장착되고 열전사 프린터 모델은 4개의 나사를 사용합니다.

1. 프린터에서 미디어 롤을 제거합니다. 프린터 뒷면에서 원래 전원 공급 케이블을 제거합니다.

2. 프린터를 뒤집어서 프린터 전원 플러그가 프린터 뒷면을 향하도록 전원 베이스를 프린터의 바닥에

맞춥니다. 프린터의 고무발을 전원 베이스 상단의 홈에 맞춥니다.

3. 제공된 나사를 사용해서 전원 베이스를 프린터에 장착합니다. 감열 프린터에는 3개의 나사가

사용됩니다. 열전사 프린터에는 4개의 나사가 사용됩니다. 키트에 동봉된 T10 렌치를 사용해서 나사를 조이십시오.

하드웨어 옵션 설치

설치 준비된 배터리 배터리가 설치된 프린터

배터리 래치

장착형 전원 베이스에 배터리 설치하기

중요: 프린터 또는 배터리가 손상되지 않도록 프린터에는 장착형 배터리 베이스가 설치되어 안전하게

연결되어 있어야 합니다.

1. 프린터 뒷면의 DC 전원 입력에서 프린터의 외부 전원 공급장치를 분리합니다.

2. 배터리를 배터리 베이스의 배터리 슬롯에 밀어 넣습니다. 배터리 팩이 배터리 베이스의 후면과 수평을

이루고 배터리 팩의 커넥터가 프린터 후면의 포트에 장착될 때까지 배터리를 베이스에 밀어 넣습니다.

중요: 배터리는 안전한 상태를 유지하고 보관 및 운송 중에 방전되지 않도록 종료 모드 상태로 배송됩니다. 프린터를 처음 사용하기 전에 배터리를 충전해야 합니다.

3. 프린터의 전원 공급장치를 배터리에 연결하여 배터리를 종료 모드에서 웨이크업하고 초기 충전을

시작하십시오.

4. 프린터는 처음 사용하기 전에 완전히 충전해야 합니다. 방법은 45 페이지의 배터리 표시등 및 제어기를

참조하십시오.

• 배터리를 켭니다.

• 배터리 충전 절약 기능 및 동작을 확인하십시오.

• 배터리의 충전량과 상태를 확인하십시오.

5. 프린터는 완전히 충전될 때까지 약 2시간이 소요됩니다. 배터리 상태 표시등(번개 표시)이 황색(충전

중)에서 녹색(충전됨)으로 바뀝니다.

컬러 터치 디스플레이 및 컨트롤

프린터의 선택 사양인 컬러 터치 디스플레이는 프린터 기능에 대한 액세스를 제공하고, 인쇄 작업을 실행하고, 마법사를 사용하여 사용자를 지원하고, 대화형 디스플레이를 통해 작업 및 문제 해결을 신속하게 진행할 수 있습니다.

컬러 터치 디스플레이 및 컨트롤

전원 버튼

일시 중지 버튼 급지 버튼

취소 버튼

컬러 터치 디스플레이

및 인터페이스

상태 표시등

컬러 터치 디스플레이 프린터 컨트롤

컬러 터치 디스플레이 인터페이스는 프린터 설정 및 구성에 대한 액세스를 제공하며 모든 사용자 유형에 적합하도록 사용자 정의할 수 있습니다. 인터페이스에는 이러한 Link-OS 프린터 모델에 대한 공통적인 기능 및 작동을 제공하는 모든 표준 사용자 인터페이스 제어기와 표시등이 포함되어 있습니다.

5개의 프린터 상태 표시기와 함께 전원, 일시 중지, 급지 및 취소 버튼의 프린터의 표준 인터페이스 컨트롤은 37 페이지의 제어기 및 표시등에서 자세히 설명합니다.

홈 화면

프린터 상태

컬러 터치 디스플레이 및 컨트롤

프린터의 홈 화면에는 프린터의 현재 상태가 표시되며 프린터의 메뉴에 액세스 할 수 있도록 해줍니다. 프린터의 이미지를 360도 회전시켜 모든 각도에서 볼 수 있습니다.

프린터 정보

컬러 터치 디스플레이 및 컨트롤

선택 사양인 컬러 터치 디스플레이 인터페이스가 있는 프린터에는 다음 기능이 포함됩니다.

• 프린터의 표준 인터페이스 컨트롤 및 상태 표시기는 일반적인 인쇄 작업에 대한 액세스를 제공합니다.

• 대화형 컬러 터치 디스플레이는 홈 화면의 정상 작동 상태를 보여주며 다음을 액세스할 수 있는 기능을

제공합니다.

• 인쇄 상태 및 프린터 정보(정보)

•메뉴 — 인쇄 및 통신을 설정하고 제어하기 위해 사용됩니다.

•마법사 — 프롬프트를 통해 프린터 설정을 변경할 수 있습니다. 69 페이지의 프린터 마법사를

참조하십시오.

• 바로가기 — 가장 최근의 메뉴 항목에 신속하게 액세스하고 즐겨찾기를 저장할 수 있습니다. 메뉴 항목 옆에 진하게 표시된 심장 아이콘을 터치하여 즐겨찾기 목록에 저장하십시오. 즐겨찾기에 있는 항목은 저장된 순서대로 표시됩니다.

• 컬러 터치 디스플레이는 작업자 경고 및 오류 메시지를 보여줍니다.

• 홈 화면의 배경색이 노란색 또는 빨간색인 경우 프린터가 경보 또는 오류 상태에 있습니다. 자세한

• 모바일 장치로 액세스하기 위한 온라인 지침 및 "방법 ... '비디오에 대한 빠른 링크를 표시합니다.

• 온보드 도움말을 액세스합니다.

프린터 마법사

프린터 마법사는 다양한 프린터 설정 및 기능을 설정하는 과정을 안내합니다.

중요: 이 마법사를 사용하는 경우, 호스트에서 프린터로 데이터를 전송하지 않습니다. 최적의 결과를 얻으려면, 인쇄 마법사 또는 모두 설정 마법사를 실행해서 전체 너비의 미디어를 사용하십시오. 미디어가 인쇄할 이미지보다 작은 경우, 이미지가 잘리거나 여러 라벨에 인쇄될 수 있습니다.

다음 마법사를 사용할 수 있습니다.

• 모든 마법사 설정—모든 마법사가 순차적으로 실행됩니다.

• 시스템 마법사—인쇄와 관련되지 않은 운영 체제 설정을 설정합니다.

• 연결 마법사—프린터의 연결 옵션을 구성합니다.

컬러 터치 디스플레이 및 컨트롤

내용은, 269 페이지의 경보 및 오류 해결을 참조하십시오.

• 인쇄 마법사—주요 인쇄 매개 변수 및 기능을 구성합니다.

• RFID 마법사—RFID 서브시스템의 작동을 설정합니다.

홈 화면에서 마법사를 터치해서 사용 가능한 옵션을 확인합니다. 마법사에서 설정한 개별 설정에 대한

자세한 내용은 70 페이지의 사용자 메뉴를 참조하십시오.

사용자 메뉴

프린터의 사용자 메뉴를 사용하여 프린터를 구성할 수 있습니다.

다음 메뉴 섹션을 참조하십시오.

•시스템

•연결

•인쇄

•RFID

•보관

컬러 터치 디스플레이 및 컨트롤

사용자 메뉴 설명에는 다른 옵션이 있을 때 동일한 설정을 변경할 수 있는 다른 방법이 있습니다. 프린터의 마법사를 사용하여 일부 설정을 변경할 수도 있습니다. 69 페이지의 프린터 마법사를 참조하십시오.

시스템 메뉴

시스템 메뉴 항목을 사용하여 프린터 기능, 작동 옵션, 언어를 설정하고 기본값을 복원합니다.

컬러 터치 디스플레이 및 컨트롤

시스템 > 언어

이 설정을 사용하여 프린터의 표시 및 인쇄 정보에 사용할 19가지 언어를 선택할 수 있습니다.

참고: 이 매개변수에 대한 언어 선택은 표시된 이름의 언어를 사용하여 언어 이름별로 표시됩니다.

컬러 터치 디스플레이 및 컨트롤

수용값: ENGLISH(영어), SPANISH(스페인어), FRENCH(프랑스어), GERMAN(독일어), ITALIAN(이탈리아어), NORWEGIAN(노르웨이어) PORTUGUESE(포르투갈어), SWEDISH(스웨덴어), DANISH(덴마크어), DUTCH(네덜란드어) FINNISH(핀란드어), CZECH(체코어), JAPANESE(일본어), KOREAN(한국어), ROMANIAN(루마니아어), RUSSIAN(러시아어), POLISH(폴란드어), SIMPLIFIED CHINESE(중국어 간체), TRADITIONAL CHINESE(중국어 번체)

시스템 > 프로그램 언어 > 진단 모드

통신 진단 모드를 사용하면 프린터가 고급 문제 해결을 위해 모든 통신을 인쇄된 데이터로 출력할 수 있습니다.

수용값: 인쇄, E:드라이브, USB 호스트, 끄기

관련 ZPL 명령: 인쇄 진단 전용: 사용 가능은 ~JD, 사용 불능은 ~JE

인쇄 서버 웹 페이지: 프린터 설정 보기 및 수정 > 일반 설정 > 언어

제어판 키: 인쇄 진단 전용: 프린터가 대기 상태에 있을 때 [일시 중지] + [급지]를 2초간 누르고 있습니다.

컬러 터치 디스플레이 및 컨트롤

시스템 > 프로그램 언어 > 가상 장치

프린터에 가상 장치 응용 프로그램이 설치되는 경우, 이것을 사용자 메뉴에서 보거나 활성화/비활성화할 수 있습니다.

수용값: 없음 또는 모든 Link-OS 가상 장치가 여기 목록에 표시됩니다.

컬러 터치 디스플레이 및 컨트롤

시스템 > 프로그램 언어 > ZBI

Zebra Basic Interpreter(ZBI 2.0™)는 사용자의 프린터에 사용하도록 구입 가능한 프로그래밍 옵션입니다.

Zebra Basic Interpreter(ZBI 2.0™)는 사용자의 프린터에 사용하도록 구입 가능한 프로그래밍 옵션입니다. 이 옵션을 구입하려면 Zebra 대리점에 자세한 내용을 문의하십시오.

ZBI 프로그램이 프린터로 다운로드된 경우, 이 메뉴 항목을 사용해서 실행할 프로그램을 선택할 수 있습니다. 프린터에 프로그램이 없는 경우에는 없음이 표시됩니다.

ZBI 프로그램이 다운로드되었지만 실행 중인 프로그램이 없는 경우, 프린터는 사용 가능한 모든 프로그램을 나열합니다. 프로그램을 실행하려면, 프로그램 이름 아래에 있는 실행(흰색으로 강조 표시됨)을 터치하십시오.

프로그램이 실행된 후에는 해당 프로그램만 나열됩니다. 중지(흰색으로 강조 표시됨)를 눌러 프로그램을 종료합니다.

사용된 SGD 명령: zbi.key (프린터에서 ZBI 2.0 옵션이 사용 가능인지 사용 불능인지 확인)

컬러 터치 디스플레이 및 컨트롤

시스템 > 설정 > 시간 형식 표시

이 설정을 사용하여 프린터에서 사용하는 시간 형식을 선택합니다.

수용값: 12시간, 24시간

사용된 SGD 명령: device.idle_display_value

시스템 > 설정 > 암호 수준

이 설정을 사용하여 사용자 메뉴 항목에 대한 암호 보호 수준을 선택합니다.

컬러 터치 디스플레이 및 컨트롤

수용값: 선택됨, 모두, 없음

관련 ZPL 명령: ^KP (프린터 암호 변경)

시스템 > 설정 > 암호 설정

이전 매개 변수로 보호되는 메뉴 항목에 대한 새 프린터 암호를 설정합니다.

컬러 터치 디스플레이 및 컨트롤

수용값: 숫자 0-9

기본 프린터 암호는 1234입니다.

시스템 > 설정 > 시동시 작동

시동 절차가 진행되는 동안 프린터가 실행할 작업을 설정합니다.

수용값:

보정—센서 레벨과 임계치를 조정하고 길이를 결정하며 다음 망에 미디어를 급지합니다.

급지—라벨을 처음 등록된 지점으로 급지합니다.

길이—현재 센서 값을 사용하여 라벨 길이를 결정하고 다음 망으로 미디어를 급지합니다.

움직임 없음— 프린터가 미디어를 이동하지 않음을 알려줍니다. 수동으로 망이 정확하게 위치했는지를

확인하거나 다음 망의 위치를 잡기 위해 급지 버튼을 눌러야 합니다.

짧은 보정—센서 이득을 조정하지 않고 미디어 및 망 임계치를 설정하며 라벨 길이를 결정하고 다음 망에 미디어를 급지합니다.

시스템 > 설정 > 헤드 닫기 작동

인쇄헤드를 닫을 때 프린터가 실행할 작업을 설정합니다.

수용값:

보정—센서 레벨과 임계치를 조정하고 길이를 결정하며 다음 망에 미디어를 급지합니다.

급지—라벨을 처음 등록된 지점으로 급지합니다.

길이—현재 센서 값을 사용하여 라벨 길이를 결정하고 다음 망으로 미디어를 급지합니다.

움직임 없음— 프린터가 미디어를 이동하지 않음을 알려줍니다. 수동으로 망이 정확하게 위치했는지를

확인하거나 다음 망의 위치를 잡기 위해 급지 버튼을 눌러야 합니다.

짧은 보정—센서 이득을 조정하지 않고 미디어 및 망 임계치를 설정하며 라벨 길이를 결정하고 다음 망에 미디어를 급지합니다.

시스템 > 설정 > 화면 보정

각 십자선을 터치해서 화면을 보정합니다.

컬러 터치 디스플레이 및 컨트롤

시스템 > 설정 > 기본값 복원

특정 프린터, 인쇄 서버 및 네트워크 설정을 공장 기본값으로 복원합니다.

지금까지 변경했던 모든 설정을 수동으로 다시 로드해야 하므로 기본값을 로드할 때는 주의해야 합니다. 이 메뉴 항목은 다른 기본값이 있는 2개의 사용자 메뉴를 통해 사용 가능합니다.

수용값:

프린터 복원—네트워크 설정을 제외한 모든 프린터 설정이 공장 기본값으로 복원됩니다. 지금까지

변경했던 모든 설정을 수동으로 다시 로드해야 하므로 기본값을 로드할 때는 주의해야 합니다.

네트워크—프린터의 유선 또는 무선 인쇄 서버를 다시 초기화합니다. 무선 인쇄 서버가 있는 경우, 프린터는 무선 네트워크와도 다시 연결합니다.

최종 저장값—마지막으로 저장된 매개 변수 값이 로드됩니다.

움직임 없음— 프린터가 미디어를 이동하지 않음을 알려줍니다. 수동으로 망이 정확하게 위치했는지를

확인하거나 다음 망의 위치를 잡기 위해 급지 버튼을 눌러야 합니다.

짧은 보정—센서 이득을 조정하지 않고 미디어 및 망 임계치를 설정하며 라벨 길이를 결정하고 다음 망에 미디어를 급지합니다.

시스템 > 설정 > 인쇄: 시스템 설정

프린터 구성 보고서가 인쇄됩니다.

시스템 > 에너지 절약 > Energy Star

Energy Star 모드가 활성화되면, 프린터는 제한 시간이 지난 후에 "슬립" 모드로 들어가서 소비 전력을 낮춥니다. 제어판의 아무 버튼이나 누르면 프린터가 활성 상태로 복귀됩니다.

수용값: ON(켬), OFF(끄기)

사용된 SGD 명령:

power.energy_star.enable

power.energy_star_timeout

연결 메뉴

컬러 터치 디스플레이 및 컨트롤

이 메뉴를 사용하여 유선 및 무선(Wi-Fi 및 Bluetooth) 프린터 통신을 위한 연결 매개변수를 설정합니다.

컬러 터치 디스플레이 및 컨트롤

연결 > 네트워크 > 네트워크 재설정

이 옵션은 유선 또는 무선 인쇄 서버를 재설정하고 사용자가 변경한 네트워크 설정을 저정합니다.

네트워크 설정에 대한 변경 사항을 적용하려면 인쇄 서버를 재설정해야 합니다.

연결 > 네트워크 > 기본 네트워크

유선 또는 무선 인쇄 서버가 1차 서버로 간주되는지 여부를 표시하거나 수정합니다. 1차 서버를 선택할 수 있습니다.

수용값: 유선, WLAN

연결 > 네트워크 > IP 포트

이 프린터 설정은 TCP 인쇄 서비스가 수신하는 내부 유선 인쇄 서버 포트 번호를 나타냅니다. 호스트의 일반 TCP 통신은 이 포트로 연결됩니다.

컬러 터치 디스플레이 및 컨트롤

사용된 SGD 명령: internal_wired.ip.port

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

컬러 터치 디스플레이 및 컨트롤

연결 > 네트워크 > IP 대체 포트

이 명령은 대체 TCP 포트의 포트 번호를 설정합니다.

이 명령을 지원하는 인쇄 서버는 연결 설정시 기본 포트와 대체 포트를 동시에 모니터합니다.

사용된 SGD 명령:

internal_wired.ip.port_alternate

wlan.ip.port_alternate

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

컬러 터치 디스플레이 및 컨트롤

연결 > 네트워크 > 인쇄: 네트워크 정보

설치되어 있는 인쇄 서버 또는 블루투스 장치의 설정을 인쇄합니다.

연결 > 네트워크 > 가시성 에이전트

프린터가 유선 또는 무선 네트워크에 연결되어 있는 경우, 암호화된 인증서 인증된 웹 소켓 연결을 사용하는 클라우드 기반 Zebra Printer Connector를 통해 Zebra의 Asset Visibility Service로 연결하려고 시도합니다. 프린터는 검색 데이터와 설정 및 경보 데이터를 전송합니다. 라벨 형식을 통해 인쇄된 데이터는 전송되지 않습니다. 이 기능을 옵트아웃하려면, 이 설정을 비활성화하십시오.

수용값: ON(켬), OFF(끄기)

사용된 SGD 명령: weblink.zebra_connector.enable

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 구성 > 클라우드 연결 설정

참고: 자세한 내용은 zebra.com에서 “Opting Out of the Asset Visibility Agent(Asset Visibility Agent에서

옵트아웃하기)” 어플리케이션 노트를 확인하십시오.

컬러 터치 디스플레이 및 컨트롤

연결 > 유선 > 유선 IP 프로토콜

이 매개 변수는 사용자(영구적) 또는 서버(동적)가 유선 인쇄 서버의 IP 주소를 선택했는지 알려줍니다. 동적 옵션이 선택되지 않은 경우, 이 매개 변수는 이 인쇄 서버가 서버로부터 IP 주소를 받는 방법을 알려줍니다.

네트워크 설정에 대한 변경 사항을 적용하려면 인쇄 서버를 재설정해야 합니다. 참조 86 페이지의 연결 >

네트워크 > 네트워크 재설정

수용값: 모두, 글리닝 전용, RARP, BOOTP, DHCP, DHCP & BOOTP, 영구

관련 ZPL 명령: ^ND

사용된 SGD 명령: internal_wired.ip.protocol

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

연결 > 유선 > 유선 IP 주소

프린터의 유선 IP 주소를 보고, 필요에 따라 변경합니다.

이 설정에 대한 변경 사항을 저장하려면, 연결 > 유선 > 유선 IP 프로토콜을 [영구]로 설정한 다음, 인쇄 서버를 재설정하십시오(86 페이지의 연결 > 네트워크 > 네트워크 재설정 참조).

컬러 터치 디스플레이 및 컨트롤

수용값: 각 필드에 대해 000 ~ 255

관련 ZPL 명령: ^ND

사용된 SGD 명령: internal_wired.ip.addr

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

컬러 터치 디스플레이 및 컨트롤

연결 > 유선 > 유선 게이트웨이

기본 유선 게이트웨이를 보고, 필요에 따라 변경합니다.

수용값: 각 필드에 대해 000 ~ 255

관련 ZPL 명령: ^ND

사용된 SGD 명령: internal_wired.ip.gateway

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

컬러 터치 디스플레이 및 컨트롤

연결 > 유선 > 유선 Mac 주소

유선 인쇄 서버의 미디어 액세스 컨트롤(MAC) 주소를 표시합니다. 이 값은 수정할 수 없습니다.

사용된 SGD 명령: internal_wired.mac_addr

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > TCP/IP 설정

컬러 터치 디스플레이 및 컨트롤

연결 > WLAN > WLAN IP 프로토콜

이 매개 변수는 사용자(영구적) 또는 서버(동적)가 무선 인쇄 서버의 IP 주소를 선택했는지 알려줍니다. 동적 옵션이 선택되지 않은 경우, 이 매개 변수는 이 인쇄 서버가 서버로부터 IP 주소를 받는 방법을 알려줍니다.

네트워크 설정에 대한 변경 사항을 적용하려면 인쇄 서버를 재설정해야 합니다. 86 페이지의 연결 >

네트워크 > 네트워크 재설정을 참조하십시오.

수용값: 모두, 글리닝 전용, RARP, BOOTP, DHCP, DHCP & BOOTP, 영구

관련 ZPL 명령: ^ND

사용된 SGD 명령: wlan.ip.protocol

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > 무선 설정

컬러 터치 디스플레이 및 컨트롤

연결 > WLAN > WLAN IP 주소

프린터의 무선 IP 주소를 보고, 필요에 따라 변경합니다.

이 설정에 대한 변경 사항을 저장하려면, 연결 > WLAN > WLAN IP 프로토콜을 [영구]로 설정한 다음, 인쇄 서버를 재설정하십시오(86 페이지의 연결 > 네트워크 > 네트워크 재설정 참조).

수용값: 각 필드에 대해 000 ~ 255

관련 ZPL 명령: ^ND

사용된 SGD 명령: ip.addr, wlan.ip.addr

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > 무선 설정

컬러 터치 디스플레이 및 컨트롤

연결 > WLAN > WLAN 서브넷

무선 서브넷 마스크를 보고, 필요에 따라 변경합니다.

수용값: 각 필드에 대해 000 ~ 255

관련 ZPL 명령: ^ND

사용된 SGD 명령: wlan.ip.netmask

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > 무선 설정

컬러 터치 디스플레이 및 컨트롤

연결 > WLAN > WLAN 게이트웨이

기본 무선 게이트웨이를 보고, 필요에 따라 변경합니다.

수용값: 각 필드에 대해 000 ~ 255

관련 ZPL 명령: ^ND

사용된 SGD 명령: wlan.ip.gateway

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > 무선 설정

컬러 터치 디스플레이 및 컨트롤

연결 > WLAN > WLAN MAC 주소

무선 인쇄 서버의 미디어 액세스 컨트롤(MAC) 주소를 표시합니다. 이 값은 수정할 수 없습니다.

사용된 SGD 명령: wlan.mac_addr

프린터 웹 페이지: 프린터 설정 보기 및 수정 > 네트워크 통신 설정 > 무선 설정

100
