Zebra ZD421, ZD621 User Manual [tr]

ZD421 ve ZD621 Serisi

Link-OS® Yazıcılar

Kullanım Kılavuzu

P1123730-02TR

ZEBRA ve stilize edilmiş Zebra kafası; Zebra Technologies Corporation şirketinin ticari markalarıdır, dünya genelinde birçok hukuk sisteminde tescillidir. Diğer tüm ticari markalar kendi sahiplerine aittir. © 2021 Zebra Technologies Corporation ve/veya iştirakleri. Tüm hakları saklıdır.

Bu belgedeki bilgiler önceden haber vermeden değiştirilebilir. Bu belgeye konu olan yazılım, bir lisans sözleşmesi veya gizlilik sözleşmesi kapsamında sunulur. Yazılım sadece söz konusu bu anlaşmaların koşullarına uygun olarak kullanılabilir veya kopyalanabilir.

Yasal ve Mülkiyetle ilgili Bildirimler hakkında daha ayrıntılı bilgi için lütfen şu adresi ziyaret edin: YAZILIM: zebra.com/linkoslegal

TELİF HAKLARI: zebra.com/copyright GARANTİ: zebra.com/warranty SON KULLANICI LİSANS ANLAŞMASI: zebra.com/eula

Kullanım Koşulları

Mülkiyet Bildirgesi

Bu kılavuzda yer alan bilgiler Zebra Technologies Corporation ve iştiraklerinin ("Zebra Technologies") mülkiyetinde olan özel bilgilerdir ve sadece burada konu edilen ekipmanı çalıştıran ve bakımını yapan tarafların bilgilendirilmesi amacını taşır. Bu tür özel bilgiler Zebra Technologies'in açık yazılı izni olmadan kullanılamaz, çoğaltılamaz veya başkaca bir amaç için farklı taraflara ifşa edilemez.

Ürün İyileştirmeleri

Ürünlerin sürekli olarak iyileştirmeleri Zebra Technologies'in politikasıdır. Tüm teknik özellikler ve tasarımlar bilgi verilmeksizin değiştirilebilir.

Sorumluluk Reddi

Zebra Technologies, yayınlanan Mühendislik teknik özellikleri ve kılavuzlarının doğru olmasını sağlamak için gereken önlemleri almıştır; ancak, buna rağmen bazı hatalar söz konusu olabilir. Zebra Technologies bu tür hataları düzeltme hakkını saklı tutar ve bunlardan doğan sorumlulukları reddeder.

Sorumluluk Sınırlaması

Zebra Technologies veya ekli ürünün hazırlanması, üretilmesi veya teslim edilmesinden sorumlu diğer tüm taraflar, bu ürünün kullanımından, kullanım sonuçlarından veya kullanılamamasından kaynaklanan hiçbir hasardan (kar kaybı, iş kesintisi, iş bilgilerinin kaybı veya diğer her türlü maddi kayıp dahil ancak bunlarla sınırlı olmamak kaydıyla) sorumlu tutulamayacak olup, söz konusu bu durum Zebra Technologies bu tür hasarlar konusunda bilgilendirilmiş olsa dahi değişmeyecektir. Bazı hukuk sistemlerinde tesadüfi veya neden olunan zararların hariç tutulmasına veya sınırlandırılmasına izin verilmediğinden, yukarıdaki sınırlama veya hariç tutma hükmü sizin için geçerli olmayabilir.

Yayın Tarihi

Haziran 4, 2021

İçindekiler

Hakkında............................................................................................................................................ 11

Yazıcı Kaynakları ........................................................................................................... 11

Zebra OneCare Yazıcı Servisi ve Desteği ..................................................................... 12

Simge Sözleşmeleri ....................................................................................................... 12

Giriş.................................................................................................................................................... 13

Link-OS 4 inç Masaüstü Termal Yazıcıları..................................................................... 13

Genel Masaüstü Link-OS Yazıcı Özellikleri............................................................ 14

Link-OS 4 inç Masaüstü Yazıcı Seçenekleri........................................................... 15

Zebra Etiket Yazdırma Çözümü.................................................................................... 17

Yazdırma Modları ................................................................................................... 17

Kutunun içinde neler var? ............................................................................................. 18

Yazıcının Kutusunu Açma ve Kontrol Etme............................................................ 18

Yazıcı Özellikleri ............................................................................................................................... 20

ZD421 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi................................................ 22

ZD621 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi................................................ 23

ZD421 Doğrudan Termal Yazıcıların İçi ................................................................. 26

ZD621 Doğrudan Termal Yazıcıların İçi ................................................................. 27

ZD421 Şerit Kartuş Yazıcının İçerisi....................................................................... 28

Etiket Dağıtıcı Seçeneği (sahada takılabilir) - Tüm Modeller.................................. 30

Kesici Seçeneği (sahada takılabilir) - Tüm Modeller .............................................. 30

Astarsız Medya Yırtma Seçeneği (Sadece Doğrudan Termal Modeller)................ 31

Astarsız Kesici Seçeneği (Sadece Doğrudan Termal Modeller)............................. 31

Merdane Tahrik Silindiri Tiplerinin Tanımlanması .................................................. 32

Yazıcı Güç Kaynağı Seçenekleri ............................................................................ 33

ZD621 Doğrudan Termal Kilitli Yazıcı Özellikleri.................................................... 35

Zebra Print Touch ......................................................................................................... 36

İçindekiler

Kontroller ve Göstergeler ................................................................................................................ 37

Kullanıcı Arayüzü ........................................................................................................... 37

Standart Arayüz Kontrolleri..................................................................................... 38

Gösterge Işığı Şekillerinin Anlamı................................................................................. 41

Durum - Tipik Çalışma Koşulları............................................................................. 41

Durum - Yazıcı kafası Çalışması ............................................................................ 43

Durum - Bluetooth Düşük Enerji (BTLE) Seçeneği................................................. 44

Durum - Ethernet (LAN) Seçeneği.......................................................................... 44

Durum - Wi-Fi (WLAN) Seçeneği ........................................................................... 45

Pil Göstergeleri ve Kontrolleri......................................................................................... 45

Donanım Seçeneklerinin Kurulması ............................................................................................... 47

Sahada Takılabilir yazıcı Aksesuarları ve Seçenekleri .................................................. 47

Yazıcı Bağlantı Modülleri .............................................................................................. 49

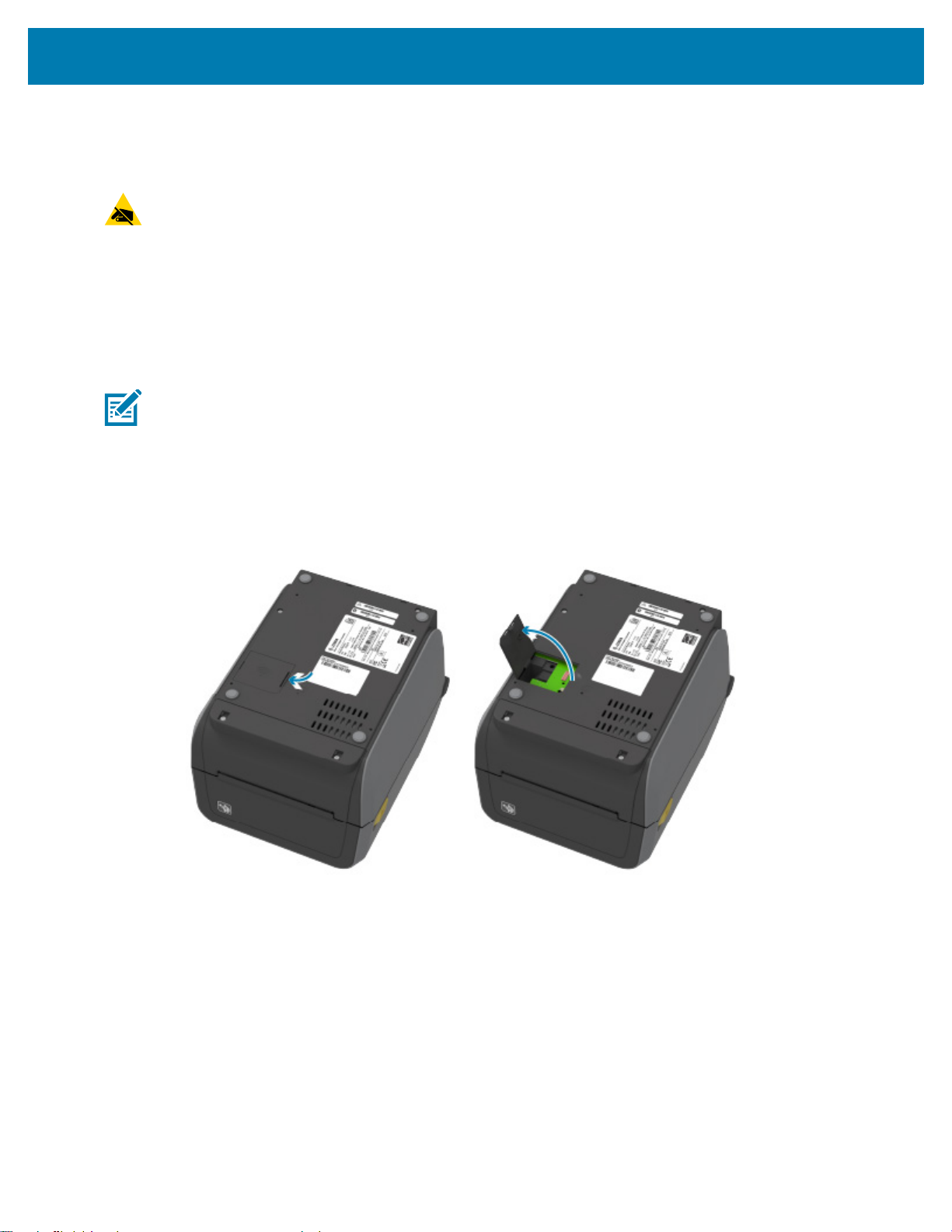

Bağlantı Modülü Yuvasına Erişim........................................................................... 49

Seri Port Modülünün Takılması .............................................................................. 50

Dahili Ethernet (LAN) Modülünün Takılması .......................................................... 51

Kablosuz Bağlantı Modülünün Takılması ............................................................... 53

Medya Kullanım Seçenekleri......................................................................................... 56

Standart Çerçevenin Çıkarılması............................................................................ 56

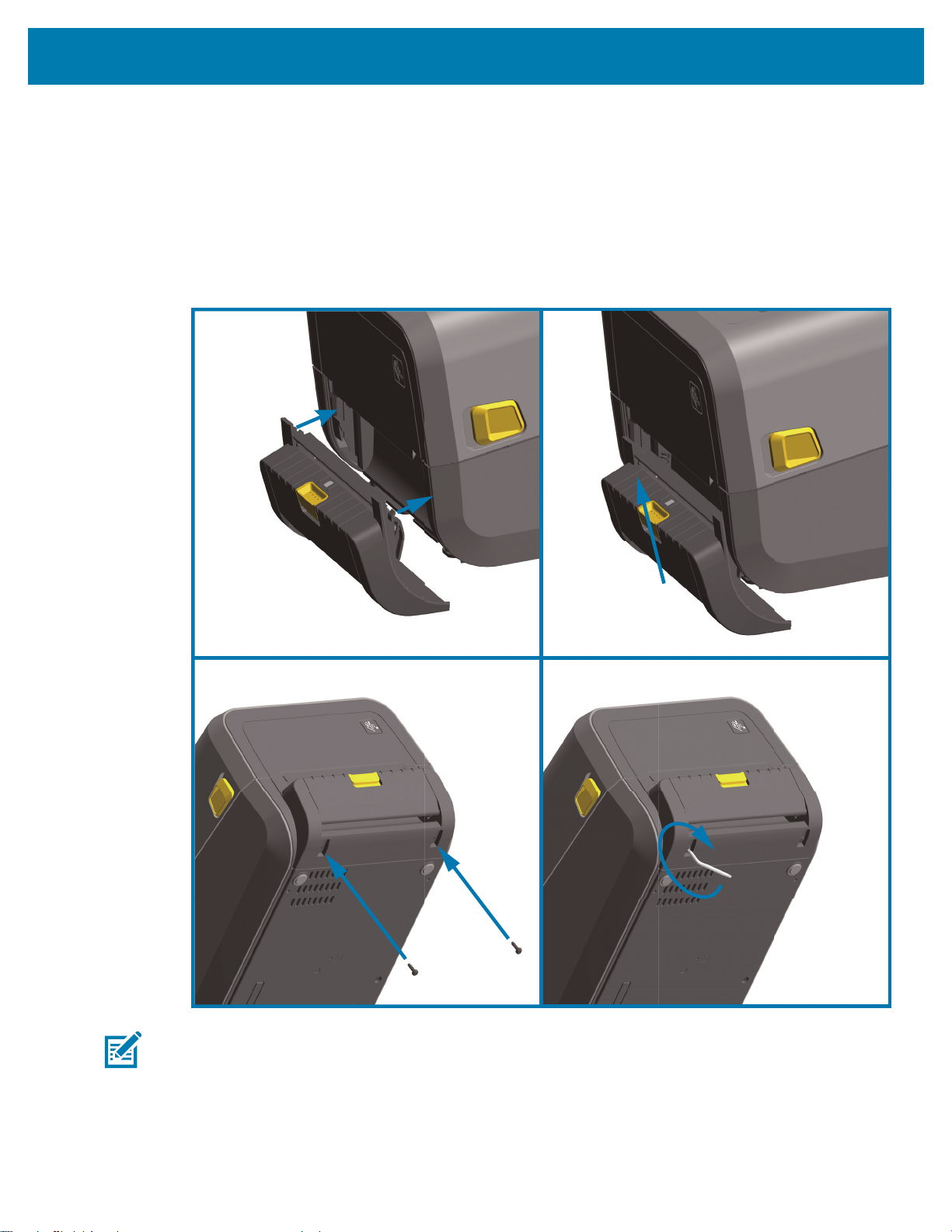

Etiket Dağıtıcının Takılması.................................................................................... 57

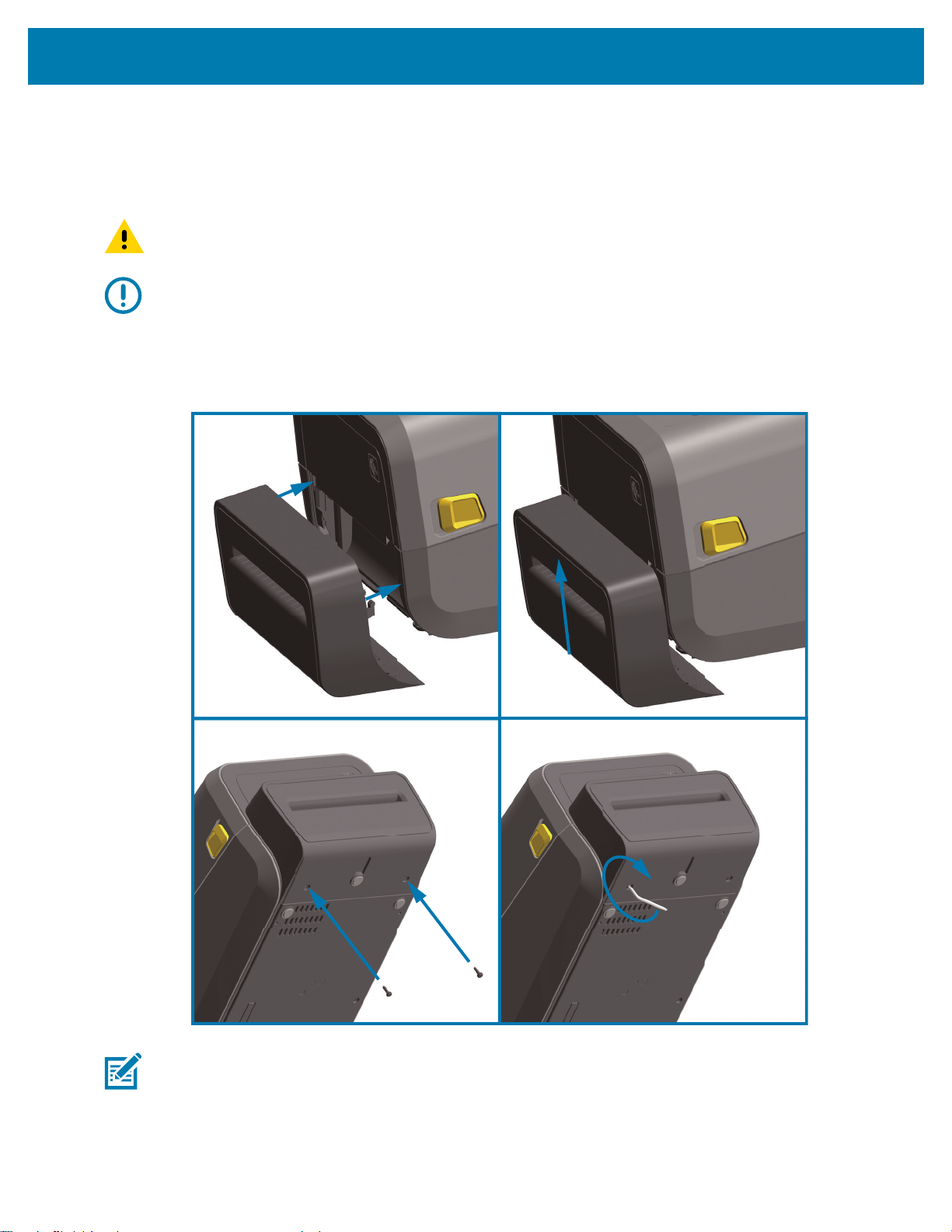

Standart Medya Kesicinin Takılması ...................................................................... 58

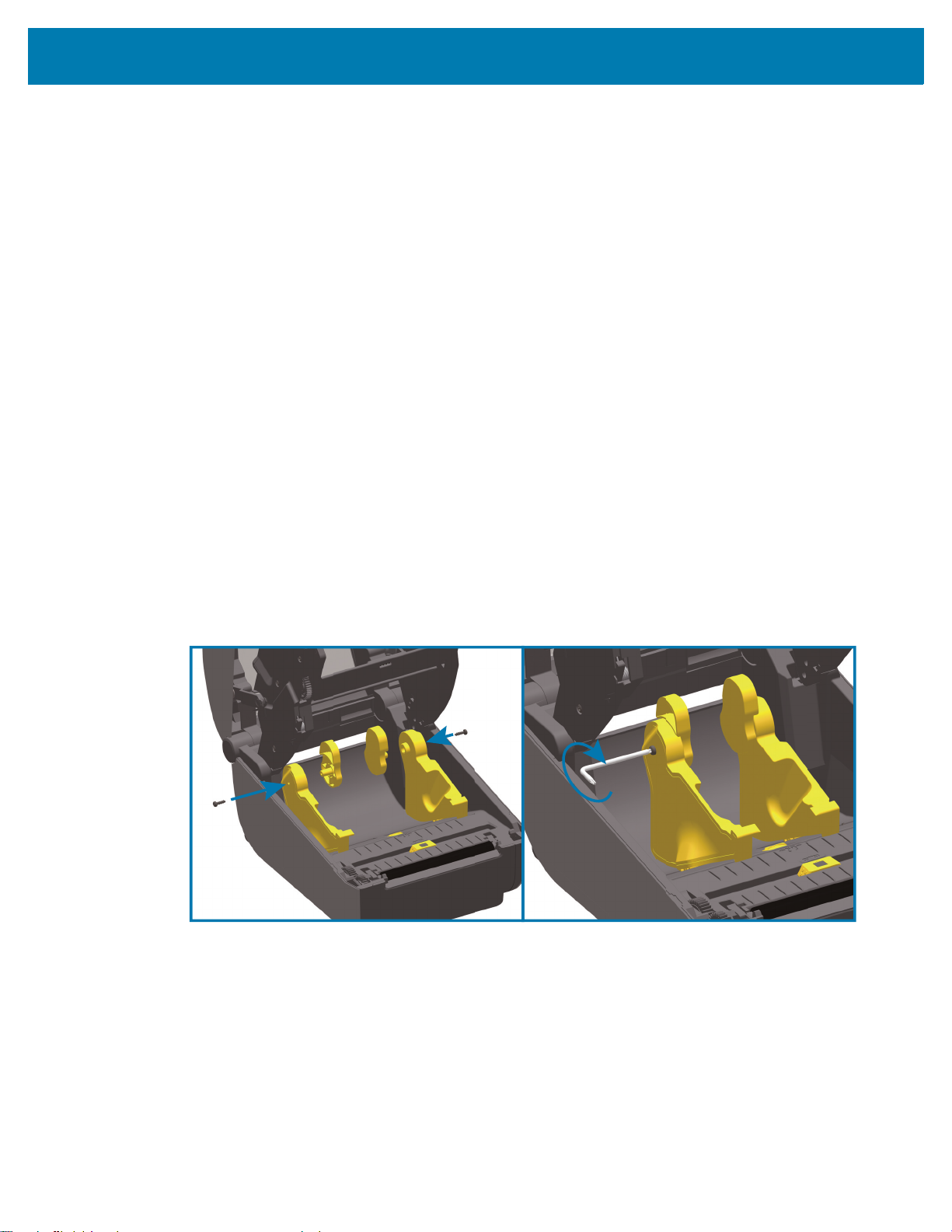

Medya Rulosu Göbeği Boyut Adaptörleri ............................................................... 59

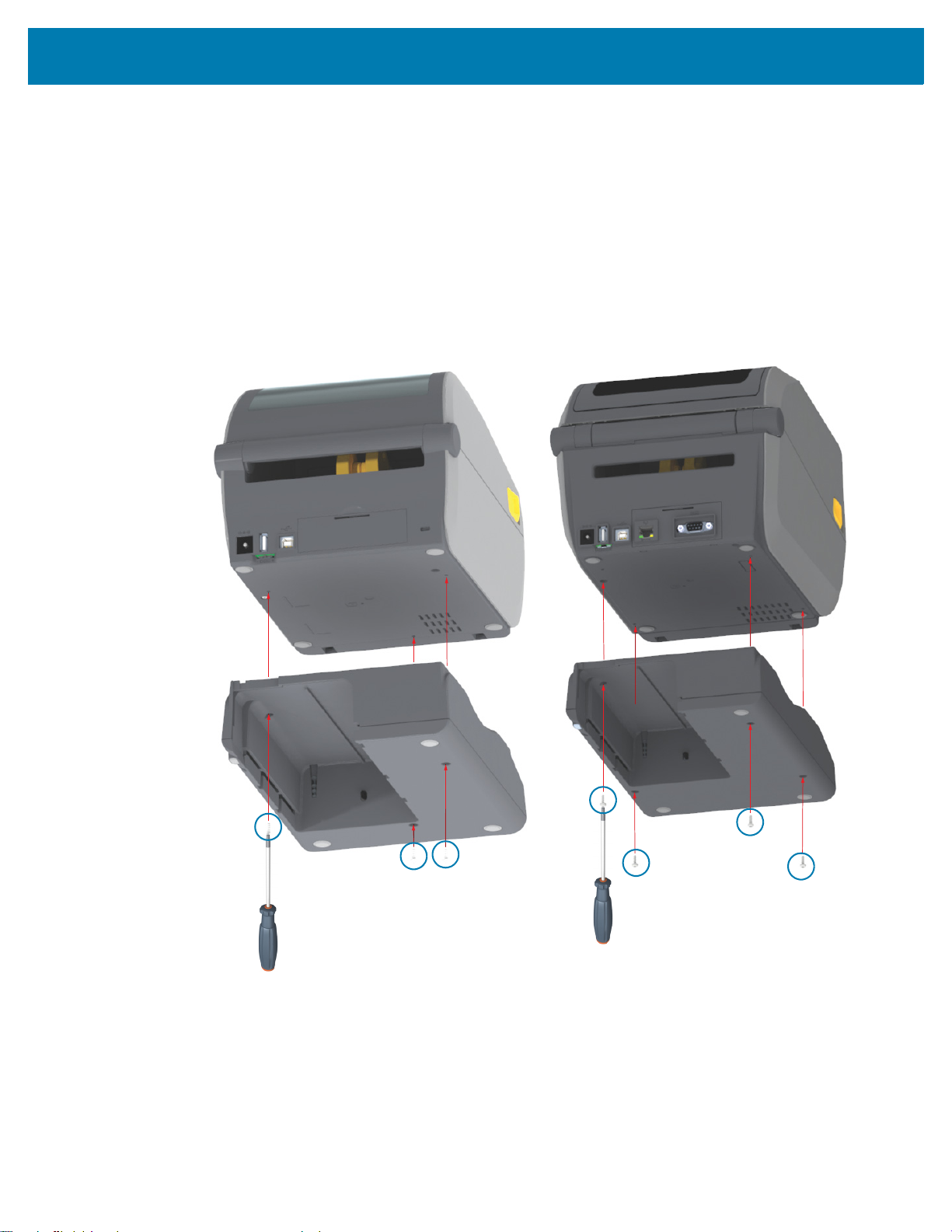

Takılı Güç Kaynağı Taban Seçeneklerinin Takılması............................................. 61

Takılı Pil Tabanı Seçeneklerinin Takılması ............................................................ 63

Pilin Takılı Pil Tabanına Takılması ......................................................................... 64

Renkli Dokunmatik Ekran ve Kontroller ......................................................................................... 65

Renkli Dokunmatik Ekranlı Yazıcı Kontrolleri................................................................. 66

Ana Ekran ......................................................................................................................67

Yazıcı Durumu........................................................................................................ 67

Yazıcı Bilgisi ........................................................................................................... 68

Yazıcı Sihirbazları................................................................................................... 69

Kullanıcı Menüleri ................................................................................................... 70

Sistem Menüsü ............................................................................................................. 71

Sistem > Dil ............................................................................................................ 72

Sistem > Program Dili > Teşhis Modu .................................................................... 73

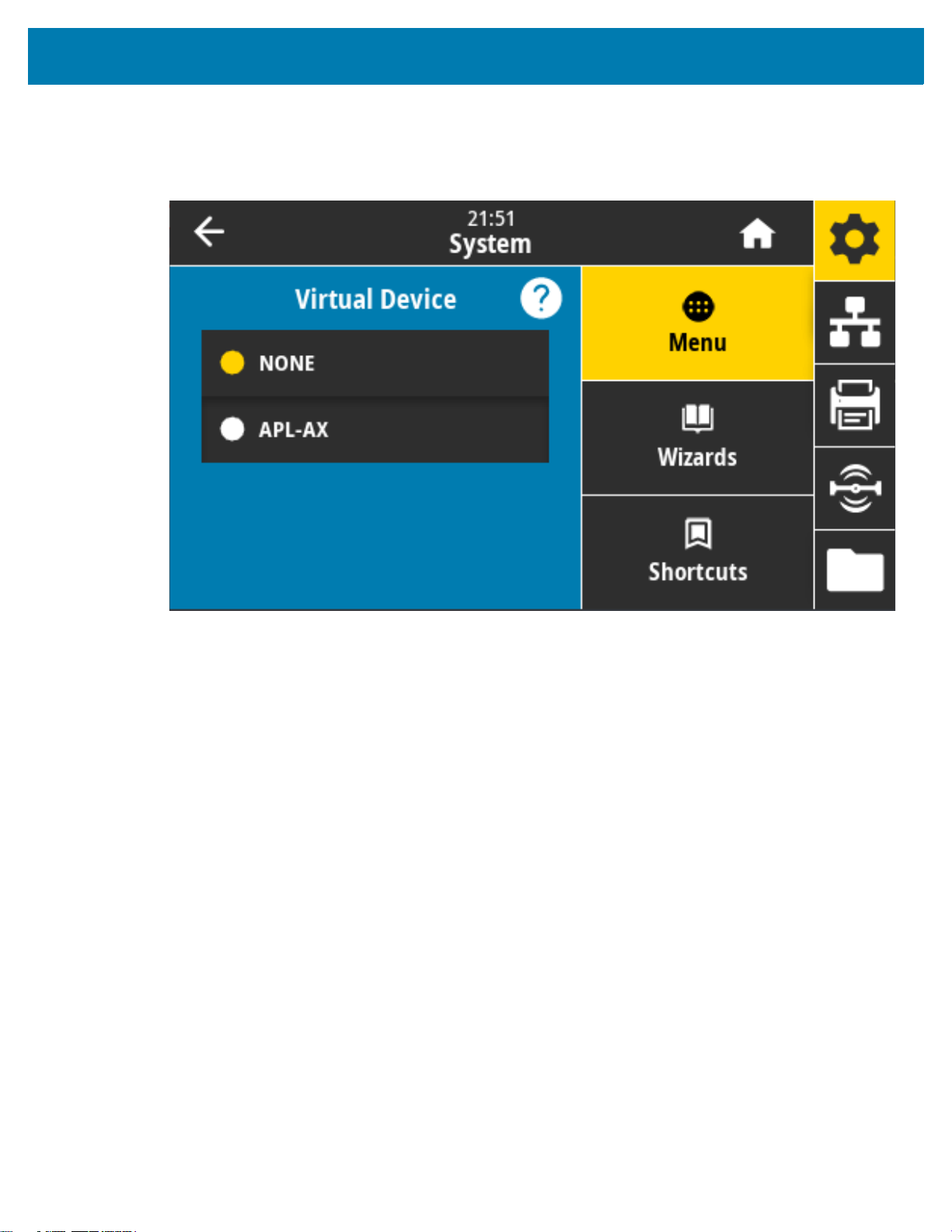

Sistem > Program Dili > Sanal Cihaz ..................................................................... 74

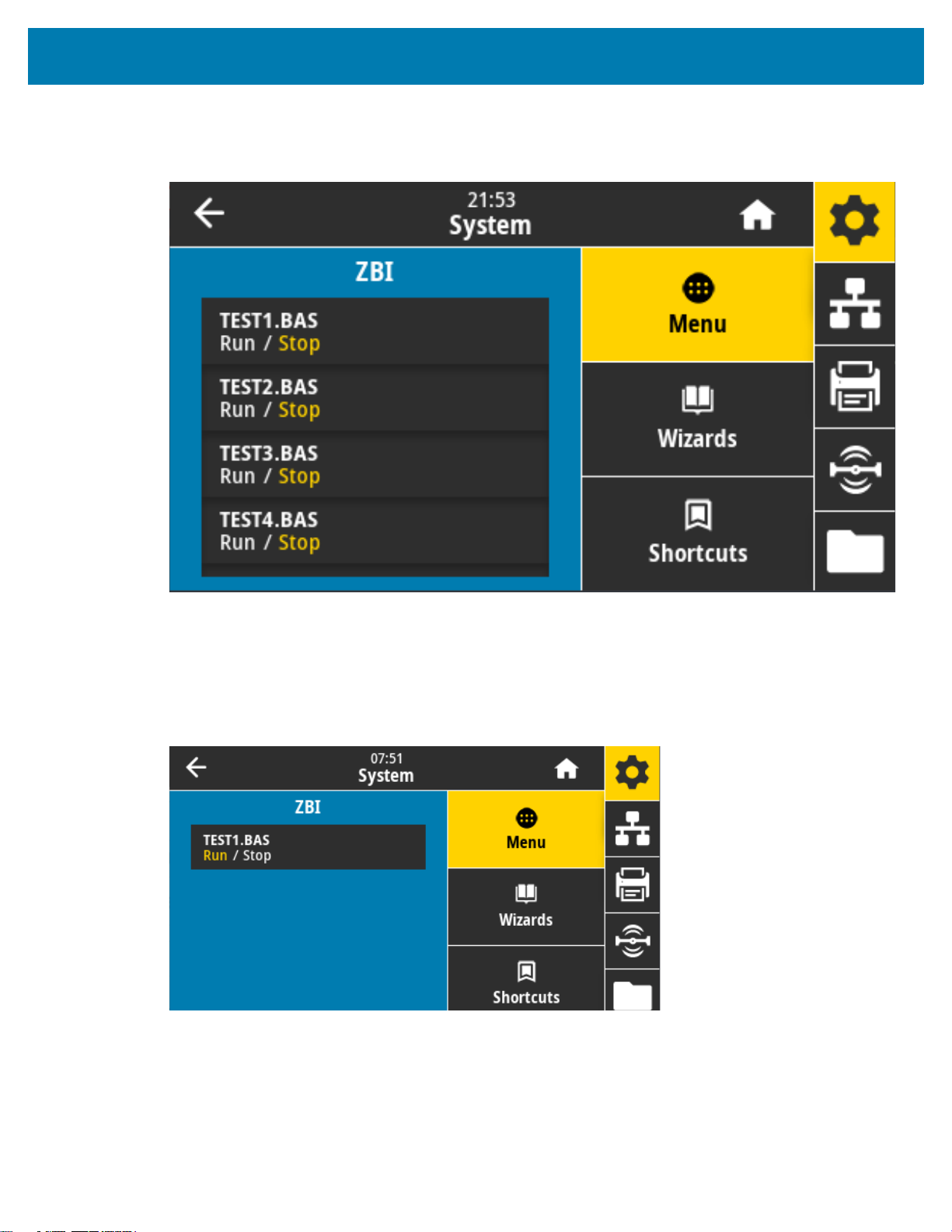

Sistem > Program Dili > ZBI ................................................................................... 75

Sistem > Ayarlar > Ekran Zaman Biçimi................................................................. 76

Sistem > Ayarlar > Şifre Seviyesi ........................................................................... 77

İçindekiler

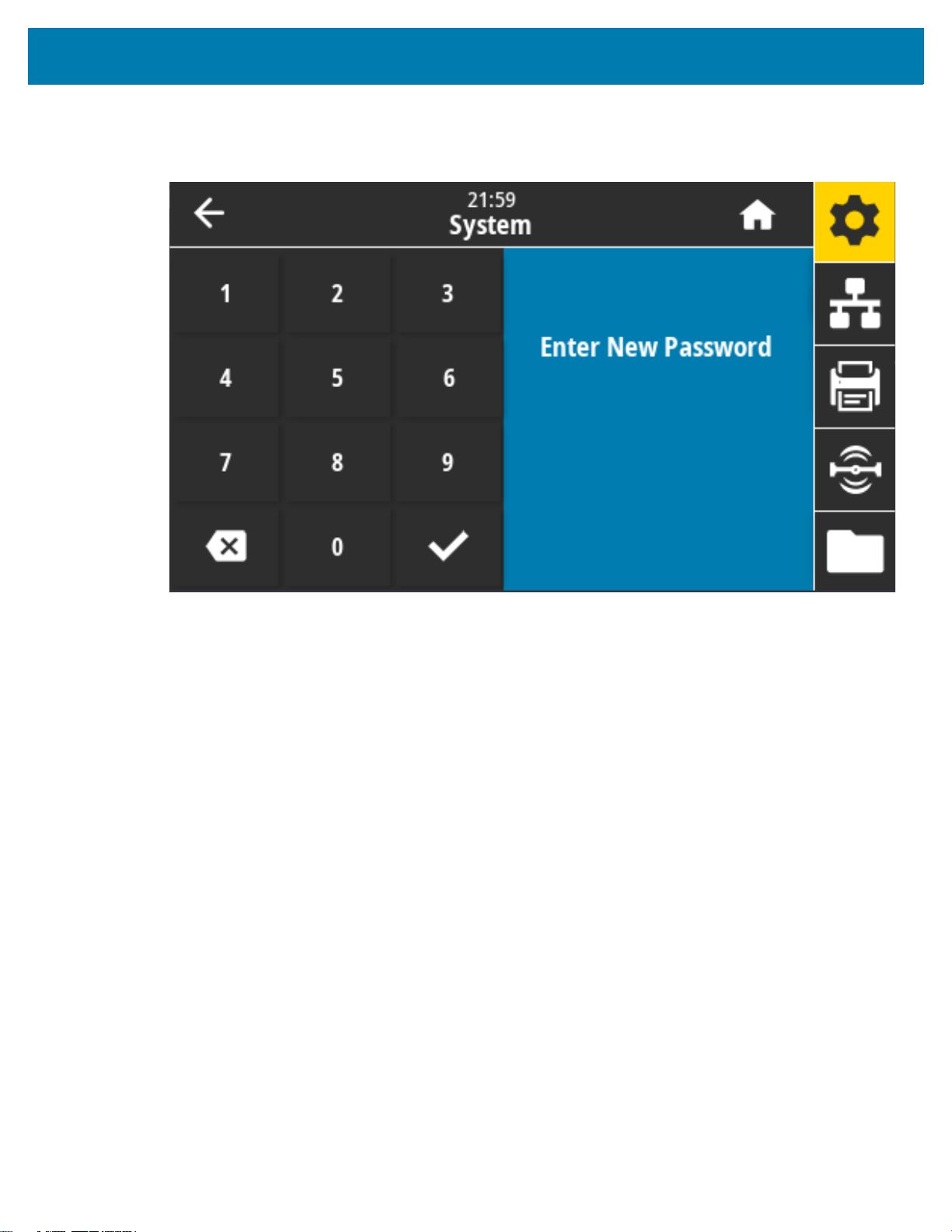

Sistem > Ayarlar > Şifreyi Ayarla............................................................................ 78

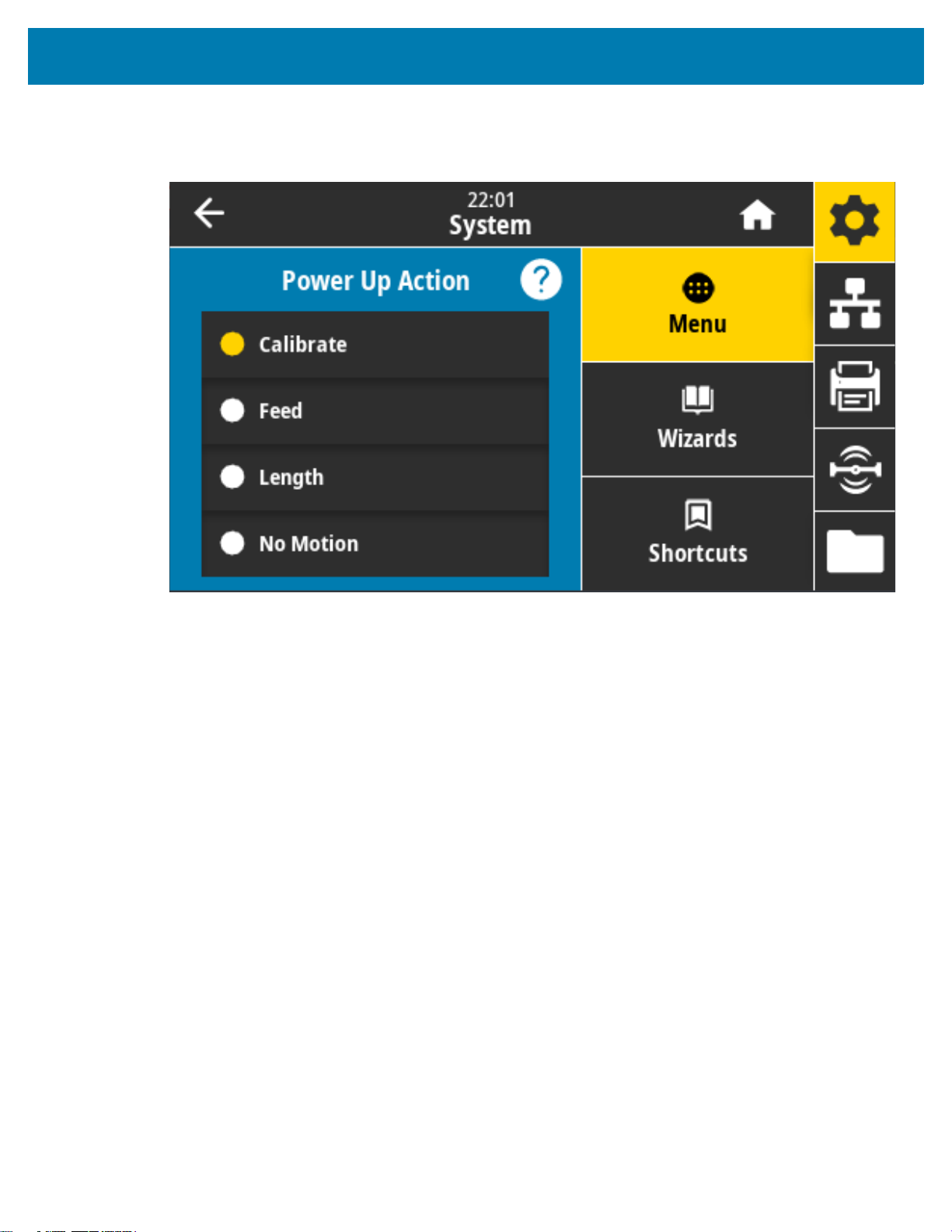

Sistem > Ayarlar > Güç Açma Eylemi .................................................................... 79

Sistem > Ayarlar > Kafa Kapama Eylemi ............................................................... 80

Sistem > Ayarlar > Ekran Kalibrasyonu.................................................................. 81

Sistem > Ayarlar > Varsayılanları Geri Yükle ......................................................... 82

Sistem > Ayarlar > Yazdır: Sistem Ayarları ............................................................ 83

Sistem > Enerji Tasarrufu > Energy Star................................................................ 84

Bağlantı Menüsü ........................................................................................................... 85

Bağlantı > Ağlar > Ağı Sıfırla .................................................................................. 86

Bağlantı > Ağlar > Birincil Ağ.................................................................................. 87

Bağlantı > Ağlar > IP Portu..................................................................................... 88

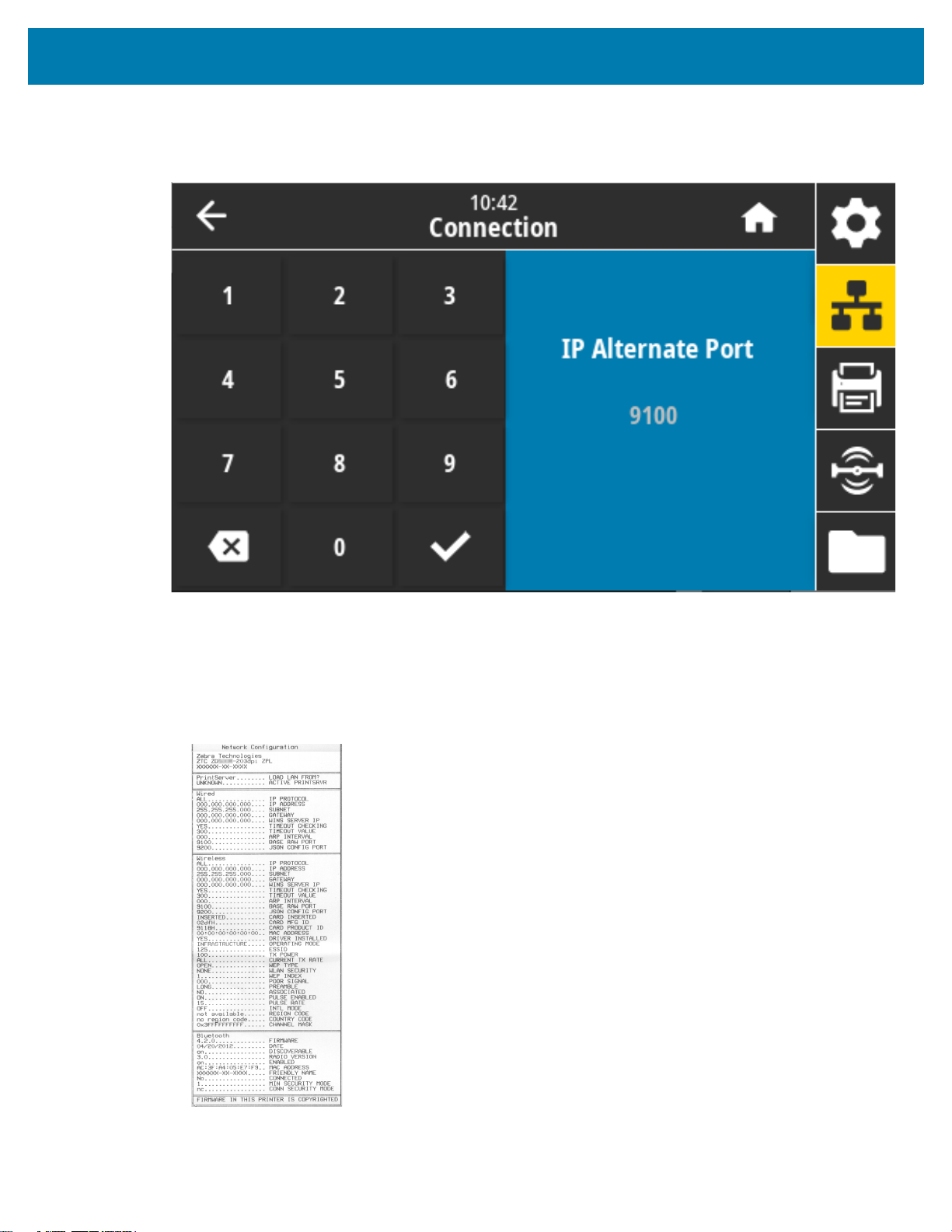

Bağlantı > Ağlar > IP Alternatif Portu...................................................................... 89

Bağlantı > Ağlar > Yazdırma: Ağ Bilgisi.................................................................. 90

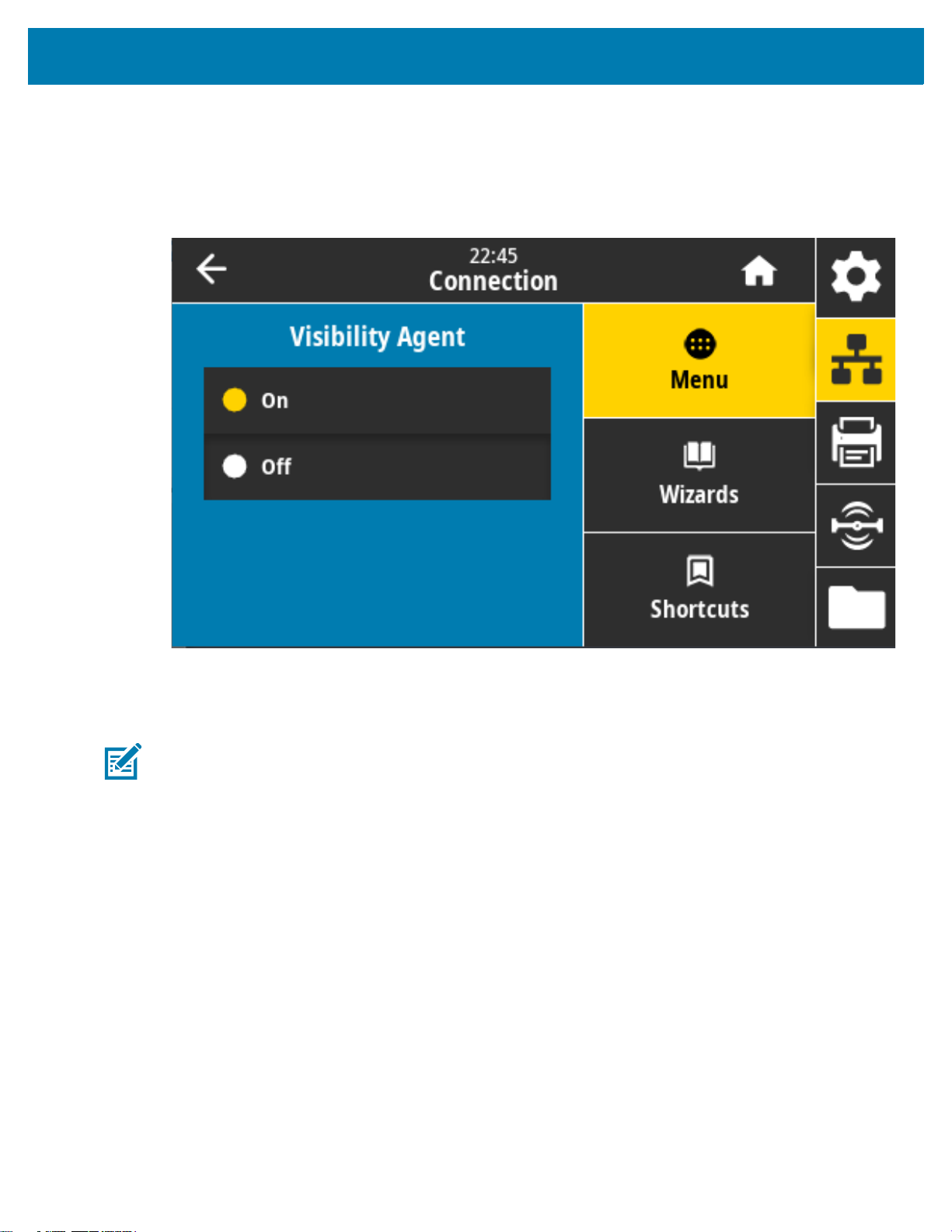

Bağlantı > Ağlar > Görünüm Ajanı.......................................................................... 91

Bağlantı > Kablolu > Kablolu IP Protokolü.............................................................. 92

Bağlantı > Kablolu > Kablolu IP Adresi................................................................... 93

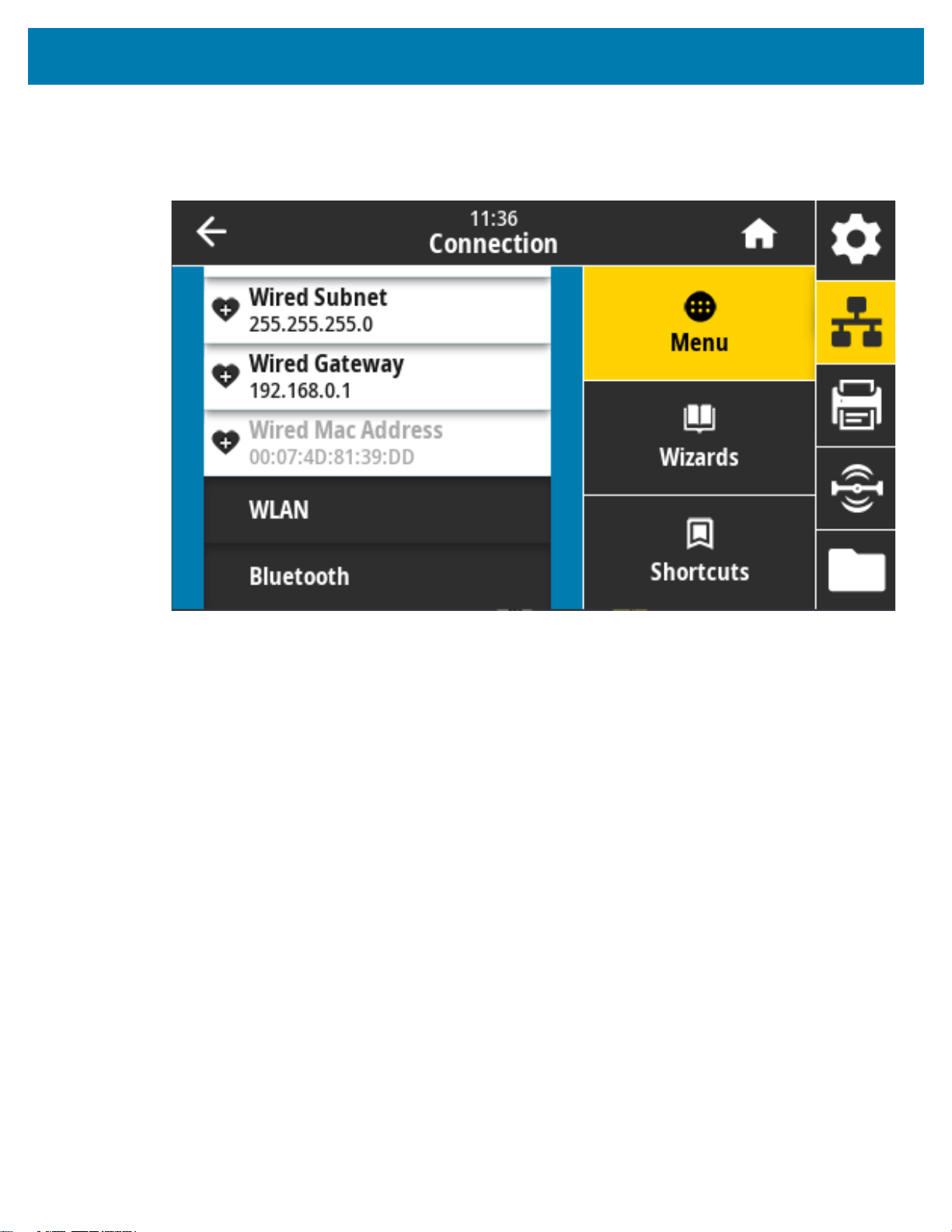

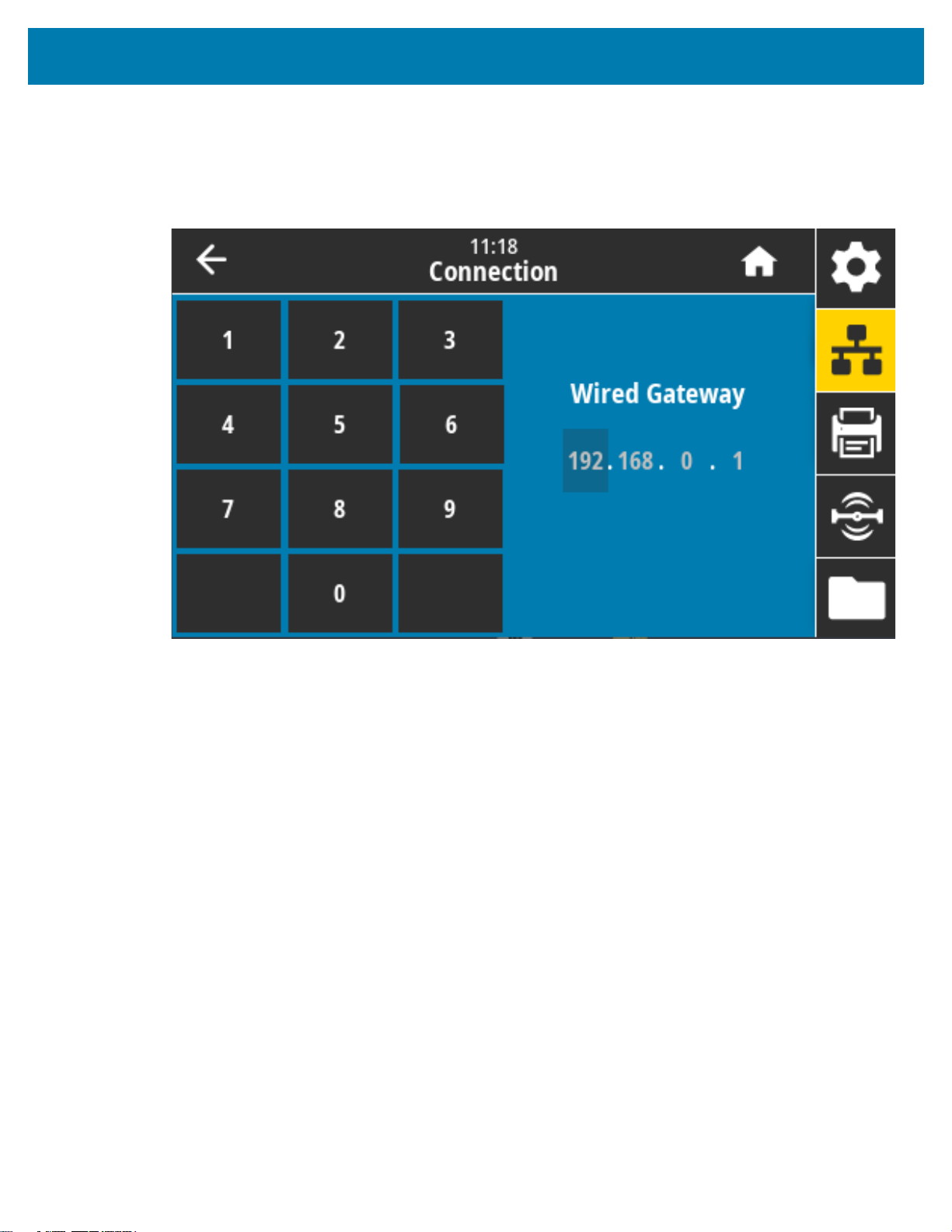

Bağlantı > Kablolu > Kablolu Ağ Geçidi.................................................................. 94

Bağlantı > Kablolu > Kablolu Mac Adresi ............................................................... 95

Bağlantı > WLAN > WLAN IP Protokolü................................................................. 96

Bağlantı > WLAN > WLAN IP Adresi...................................................................... 97

Bağlantı > WLAN > WLAN Alt Ağ........................................................................... 98

Bağlantı > WLAN > WLAN Ağ Geçidi..................................................................... 99

Bağlantı > WLAN > WLAN Mac Adresi ................................................................ 100

Bağlantı > WLAN > ESSID ................................................................................... 101

Bağlantı > WLAN > WLAN Güvenlik .................................................................... 102

Bağlantı > WLAN > WLAN Band .......................................................................... 103

Bağlantı > WLAN > WLAN Ülke Kodu.................................................................. 104

Bağlantı > Bluetooth > Bluetooth.......................................................................... 105

Bağlantı > Bluetooth > Bluetooth Keşfi................................................................. 106

Bağlantı > Bluetooth > Kolay Ad........................................................................... 107

Bağlantı > Bluetooth > Minimum Güvenlik Modu ................................................. 108

Bağlantı > Bluetooth > Şartname Sürümü............................................................ 109

Bağlantı > Bluetooth > MAC Adresi...................................................................... 110

Bağlantı > Bluetooth > Bluetooth Kimlik Doğrulaması PIN................................... 111

Bağlantı > Bluetooth > Bluetooth Bağlantısı......................................................... 112

Yazdırma Menüsü....................................................................................................... 113

Baskı > Baskı Kalitesi > Karanlık.......................................................................... 114

Yazdır > Baskı Kalitesi > Baskı Hızı ..................................................................... 115

Yazdır > Baskı Kalitesi > Baskı Türü .................................................................... 116

Yazdır > Baskı Kalitesi > Etiket Türü .................................................................... 117

Yazdır > Baskı Kalitesi > Etiket Uzunluğu ............................................................ 118

İçindekiler

Yazdır > Baskı Kalitesi > Etiket Genişliği (Noktalar)............................................. 119

Yazdır > Etiket Konumu > Toplama Yöntemi ....................................................... 120

Yazdır > Etiket Konumu > Yırtma Çizgisi Ofseti ................................................... 121

Yazdır > Etiket Konumu > Yatay Etiket Ofseti ...................................................... 122

Yazdır > Etiket Konumu > Dikey Etiket Ofseti ...................................................... 123

Yazdır > Sensörler > Manuel Kalibrasyon ............................................................ 124

Yazdır > Sensörler > Etiket Sensörü .................................................................... 125

Yazdır > Sensörler > Sensör Tipi ......................................................................... 126

Yazdır > Sensörler > Yazdır: Sensor Profile (Sensör Profili)................................ 127

Yazdır > Baskı Haznesi ........................................................................................ 128

Yazdır > Aplikatör > Aplikatör Bağlantı Noktası Modu.......................................... 129

Yazdır > Aplikatör > Yazdırma Modunu Başlat..................................................... 130

Yazdır > Aplikatör > Duraklatmada Hata .............................................................. 131

Yazdır > Aplikatör > Aplikatörün Yeniden Yazdırılması........................................ 132

RFID Menüsü.............................................................................................................. 133

RFID > RFID Durumu........................................................................................... 134

RFID > RFID Test................................................................................................. 135

RFID > RFID Kalibrasyon..................................................................................... 136

RFID > Okuma Gücü............................................................................................ 137

RFID > Yazma Gücü ............................................................................................ 138

RFID > RFID Anten .............................................................................................. 139

RFID > RFID Geçerli Sayısı ................................................................................. 140

RFID > RFID Geçersiz Sayımı ............................................................................. 141

RFID > RFID Program Konumu............................................................................ 142

RFID > RFID Verisini Oku .................................................................................... 143

Depolama Menüsü...................................................................................................... 144

Depolama > USB > Kopyala: Dosyalar USB’ye ................................................... 145

Depolama > USB > Kopyala: Dosyalardan Yazıcıya............................................ 146

Depolama > USB > Kopyala: USB'ye Yapılandırma ............................................ 147

Depolama > USB > Yazdır: USB'den ................................................................... 148

Depolama > Varlık Listelerini Yazdır .................................................................... 149

Depolama > USB > E'den Yazdır: ........................................................................ 150

Ayarlar ........................................................

Yazıcı Ayarlarına Genel Bakış ..................................................................................... 151

Yazıcı için bir Konum Seçin ......................................................................................... 151

Yazıcı Seçeneklerini ve Bağlantı Modüllerini Kurun..................................................... 152

Gücü Bağlama ............................................................................................................ 153

Yazdırmaya Hazırlanma.............................................................................................. 154

Medyanın Hazırlanması ve Kullanımı................................................................... 154

Medya Depolama İpuçları..................................................................................... 154

..................................................................................... 151

İçindekiler

Rulo Medyanın Yüklenmesi ........................................................................................ 155

Medya Türüne göre Algılama Yöntemini ayarlama .............................................. 155

Medya yükleme talimatları:................................................................................... 156

Termal Aktarım Rulo Şeridini Yükleme ........................................................................ 162

Zebra Aktarım Rulo Şeridini Yükleme .................................................................. 163

ZD421 Şerit Kartuşun yüklenmesi............................................................................... 173

SmartCal Medya Kalibrasyonu Yapın ......................................................................... 174

SmartCal Prosedürü ............................................................................................. 174

Yapılandırma Raporu ile Test Yazdırması .................................................................. 175

Bir Medya Bitiş Durumunu Algılama ........................................................................... 176

Bir Şerit Bitiş Durumunu Algılama............................................................................... 177

Yazıcıyı bir Bilgisayara Bağlama................................................................................. 178

Arayüz Kablosu Gereksinimleri ............................................................................ 178

Wi-Fi ve Bluetooth Classic Kablosuz Bağlantı Seçeneği ............................................. 182

Windows® OS için Kurulum........................................................................................................... 183

Windows ile Yazıcı İletişim Ayarı (Genel Bakış) .......................................................... 183

Windows® Yazıcı Sürücülerini Önceden Kurma .......................................................... 183

Wi-Fi Yazdırma Sunucusu Seçeneği ........................................................................... 184

ZebraNet Bridge Bağlantı Sihirbazını Kullanarak Yapılandırma .................................. 184

Bir Yapılandırma Komut Dosyasını Kullanma ...................................................... 191

Bluetooth Seçeneği Yapılandırması............................................................................. 192

Windows XP® SP2 Merkezi Cihaza Bağlanma .................................................... 194

Windows Vista® SP2 veya Windows 7® Merkezi Cihaza Bağlanma.................... 195

Yazıcıyı bir Windows 8'e bağlama........................................................................ 198

Yazıcıyı bir Windows 10 PC'ye bağlama.............................................................. 199

Yazıcınız Bağlandıktan Sonra...................................................................................... 201

Baskı İşlemleri................................................................................................................................. 204

Termal Yazdırma.......................................................................................................... 204

Yazıcınızın Yapılandırma Ayarlarının Belirlenmesi .............................................. 204

Bir Yazdırma Modu veya Toplama Yöntemi seçin ....................................................... 204

Baskı Kalitesini Ayarlama............................................................................................. 205

Yazdırma Genişliğini Ayarlama.................................................................................... 205

Yazıcıyı Kullanırken Sarf Malzemelerini Değiştirme............................................. 206

Yelpaze Kıvrımlı Medyaya Yazdırma........................................................................... 206

Harici Olarak Monte Edilmiş Rulo Medyayla Yazdırma................................................ 209

Harici Olarak Monte Edilmiş Rulo Medya Konuları:.............................................. 209

Etiket Dağıtıcı Seçeneğinin Kullanımı.......................................................................... 210

Astarsız Seçeneklerini Kullanma.................................................................................. 213

Astarsız Yazdırma ................................................................................................ 214

İçindekiler

Yazıcıya Dosyalar Gönderme ...................................................................................... 214

Şerit Kartuşu Programlama Komutları ......................................................................... 214

Takılı Pil Tabanlı ve Pil Opsiyonlu Yazdırma ............................................................... 215

Yazıcı Yazı Tipleri ....................................................................................................... 216

Yazıcınızdaki Yazıyüz Tiplerini Tanımlama.......................................................... 216

Yazıcıyı Kod Sayfalarıyla Yerelleştirme................................................................ 216

Asya yazıyüz tipleri ve Diğer Büyük Yazıyüz Tipi Setleri...................................... 217

EPL Hat Modu - Sadece Doğrudan Termal Yazıcılar ................................................. 218

ZD621 ve ZD421 Kilitli Yazıcı Seçeneği ...................................................................... 218

Zebra® ZKDU — Yazıcı Aksesuarı............................................................................. 219

ZBI 2.0 ™ — Zebra Basic Interpreter........................................................................... 219

Güç Arızası Kurtarma Modu Jumper'ını Ayarlama....................................................... 220

USB Host Port ve Link-OS Kullanım Örnekleri ............................................................................ 221

USB Host ..................................................................................................................... 221

Ürün Bilgisi Güncellemeleri için USB Host Kullanımı ........................................... 222

USB Host ve Yazıcı Kullanım Örnekleri...................................................................... 223

USB Host Alıştırmaları için Gerekli Öğeler ........................................................... 223

Alıştırmaları Tamamlama Dosyaları ..................................................................... 223

Alıştırma 1: Dosyaları USB Flash Sürücüye Kopyalama ve USB İkizlemesi Yapma ..

226

Alıştırma 2: USB Flash Sürücüden bir Etiket Formatını yazdırın.......................... 228

Alıştırma 3: Dosyaları USB Flash Sürücüsüne/Sürücüsünden Kopyalayın.......... 230

Alıştırma 4: Bir USB Klavyeyle Saklanan Dosya için Veri Girin ve Etiket

Yazdırın ................................................................................................................ 232

USB Host Portu ve NFC Özelliklerini Kullanma ........................................................... 233

Alıştırma 5: Bir Akıllı Cihazla Saklanan Dosya için Veri Girme ve Etiket

Yazdırma .............................................................................................................. 234

Bakım............................................................................................................................................... 236

Temizleme.................................................................................................................... 236

Temizlik Sarf Malzemeleri .................................................................................... 236

Önerilen Temizleme Programı.............................................................................. 237

Yazıcı Kafasının Temizlenmesi ............................................................................ 239

Medya Yolu Temizliği ........................................................................................... 242

Sensör Temizleme................................................................................................ 247

Merdane Temizliği ve Değiştirilmesi ..................................................................... 251

Yazıcı Kafasını Değiştirme.......................................................................................... 255

ZD621 ve ZD421 Doğrudan Termal ..................................................................... 256

ZD621 ve ZD421 Termal Aktarım Şerit Rulosu .................................................... 260

ZD421 Termal Aktarım Şerit Rulosu..................................................................... 265

İçindekiler

Yazıcı Ürün Bilgisinin Güncellenmesi ......................................................................... 269

Diğer Yazıcı Bakımı ..................................................................................................... 269

RTC Pili........................................................................................................................ 269

Sigortalar...................................................................................................................... 269

Sorun Giderme................................................................................................................................ 270

Uyarıların ve Hataların Çözülmesi ............................................................................... 270

Uyarı: Yazıcı Kafası Açık...................................................................................... 270

Uyarı: Medya Bitti ................................................................................................. 271

Uyarı: Şerit İçeri (ZD421 Sadece Kartuş Yazıcı) .................................................. 273

Uyarı: Şerit Dışarıda ............................................................................................. 274

Uyarı: Şerit Düşük (Sadece ZD421 Kartuş Yazıcı)............................................... 275

Uyarı: CUT ERROR (KESİM HATASI) ................................................................. 276

Uyarı: PRINTHEAD OVER TEMP (Yazıcı Kafası Sıcaklığı Yüksek).................... 277

Uyarı: PRINTHEAD SHUTDOWN (Yazıcı Kafası Kapatma) ................................ 278

Uyarı: PRINTHEAD UNDER TEMP (Yazıcı Kafası Sıcaklığı Düşük)................... 279

Uyarı: OUT OF MEMORY (Bellek yetersiz).......................................................... 280

Yazdırma Sorunlarının Çözülmesi .............................................................................. 281

Sorun: Genel Baskı Kalitesi Sorunları .................................................................. 281

Sorun: Etikette Baskı Yok..................................................................................... 282

Sorun: Etiketlerin Boyutu Değişti veya Baskı Alanı Başlangıç Konumunda

Farklılık Var .......................................................................................................... 283

İletişim Sorunları ......................................................................................................... 284

Sorun: Etiket İşi Gönderildi, Veri Aktarımı yok...................................................... 284

Sorun: Etiket İşi Gönderildi, Etiketleri Atlıyor veya İçeriği Kötü Basıyor ............... 284

Sorun: Etiket İşi Gönderildi, Veri Aktarılıyor fakat Baskı Yok ............................... 285

Çeşitli Sorunlar............................................................................................................ 286

Sorun: Ayarlar Kayıp veya Yok sayıldı ................................................................. 286

Sorun: Aralıklı etiketler Sürekli etiketler gibi davranmakta. .................................. 287

Sorun: Yazıcı Kilitleniyor....................................................................................... 287

Sorun: Hatalı Şerit Kartuşu Arızaları .................................................................... 287

Sorun: Pilin Kırmızı bir Göstergesi vardır ............................................................. 288

Araçlar ............................................................................................................................................. 289

Yazıcı Diagnostikleri..................................................................................................... 289

Kendi Gücünü Test Etme ..................................................................................... 289

SmartCal Medya Kalibrasyonu ............................................................................. 289

Yapılandırma Raporu (Kendini test etme İPTALİ) ................................................ 290

Yazıcı Ağ (ve Bluetooth) Yapılandırma Raporu.................................................... 291

Yazdırma Kalitesi Raporu (BESLEME kendinden testi) ....................................... 292

İçindekiler

Yazıcıyı Fabrika Varsayılanlarına Sıfırla (DURAKLAT + BESLEME

Kendinden Test) ................................................................................................... 295

Ağı Fabrika Varsayılanlarına Sıfırla (DURAKLAT + BESLEME

Kendinden Test) ................................................................................................... 295

Sıfırlama Düğmesi ................................................................................................ 296

Communication Diagnostics Mode (İletişim Diagnostik Modu)............................. 297

Sensor Profile (Sensör Profili) .............................................................................. 298

Gelişmiş Mod ............................................................................................................... 299

Manuel Medya Kalibrasyonu ................................................................................ 299

Manuel Baskı Genişliği Ayarı................................................................................ 300

Manuel Baskı Koyuluğu Ayarı .............................................................................. 301

Fabrika Test Modları .................................................................................................... 302

Arayüz Kablo Tesisatı .................................................................................................................... 303

Evrensel Seri Veriyolu (USB) Arayüzü......................................................................... 303

Seri Port Arayüzü......................................................................................................... 304

Yazıcıyı bir DTE Cihazına bağlama...................................................................... 304

Yazıcıyı bir DCE Cihazına bağlama ..................................................................... 305

Boyutlar ........................................................................................................................................... 306

ZD621 / ZD421 Termal Aktarım Modelleri ................................................................... 307

ZD421 Şerit Kartuş Termal Aktarım Modelleri ............................................................. 315

ZD621 / ZD421 Doğrudan Termal Modelleri................................................................ 323

Medya............................................................................................................................................... 330

Termal Medya Türleri................................................................................................... 330

Termal Medya Türlerini Belirleme......................................................................... 330

Genel Medya ve Baskı Özellikleri......................................................................... 331

ZPL Yapılanışı ................................................................................................................................. 335

ZPL Yazıcı Yapılanışı Yönetimi.................................................................................... 335

Çapraz Referans Komutu Yapılandırma Ayarı............................................................ 337

Yazıcı Bellek Yönetimi ve İlgili Durum Raporları.......................................................... 340

Bellek Yönetimi için ZPL Programlama ................................................................ 340

Hakkında

Bu kılavuz, Zebra Link-OS ZD421 masaüstü yazıcılarının entegratörleri ve kullanıcıları içindir. Bu yazıcıları kurmak, yapılandırmayı değiştirmek, çalıştırmak ve fiziksel olarak desteklemek için bu kılavuzu kullanın.

Bu yazıcıyı desteklemek için bilgi, destek ve ek kaynaklar çevrim içi olarak mevcuttur:

• ZD621 Termal Aktarım yazıcı — zebra.com/

• ZD621 Doğrudan Termal Yazıcı — zebra.com/

• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/

• ZD421 Termal Aktarım yazıcı — zebra.com/

• ZD421 Doğrudan Termal yazıcı — zebra.com/

• ZD621R Doğrudan Termal yazıcı — zebra.com/

Yazıcı Kaynakları

Zebra, Zebra Link-OS yazıcınız için geniş bir teknik kaynak paketinin yanı sıra aşağıdakiler de dahil olmak üzere ücretsiz ve ücretli yazılım ve Uygulamalara sahiptir:

• “Nasıl Kullanılır” videoları

• Yazıcı aksesuarı, sarf malzemeleri, parçalar ve yazılım bağlantıları

• Çeşitli kurulum ve yapılandırma kılavuzları

• Programlayıcı kılavuzları

• Yazıcı Sürücüleri (Windows, Apple, OPOS, vb.)

• Yazıcı Üretici Yazılımı

• Yazıcı Yazı Tipleri

ZD621t-info

ZD621d-info

ZD421c-info

ZD421t-info

ZD421d-info

ZD621r-info

• Yardımcı Programlar

• Bilgi kütüphanesi ve destek iletişim bilgileri

• Yazıcı garanti ve onarım bilgileri içeren linkler

• Etiket Tasarım yazılımı

• Yazıcı Yönetim araçları

• Normalde diğer yazıcı markalarıyla ilişkili eski diller için Sanal Aygıtlar

• Bulut tabanlı Kurumsal yazıcı yönetimi ve yazdırma

• XML ve PDF formatında dosya yazdırma

Hakkında

• Oracle ve SAP desteği

• Zebra Savanna ™ Data Intelligence platformu - cihazlarınız (IoT) ve sensörlerinizdeki işlenmemiş

verileri işiniz için eyleme dönüştürülebilir hale getirir

• Bir Link-OS Mobil Uygulamalar paketi (telefonlar, tabletler vb. için uygulamalar)

• Link-OS yazılım geliştirme kiti (SDK)

• İlave İşletim Sistemleri (OS) ve Servis platformları

ZebraLink, Zebra Link-OS ve Zebra Savanna hakkında daha fazla bilgi almak için zebra.com/software adresini ziyaret edin.

Zebra OneCare Yazıcı Servisi ve Desteği

Maksimum üretkenlik için, işletmenizin Zebra yazıcılarının Çevrimiçi ve iş için hazır olmasını sağlamaya yardımcı olabiliriz. Yazıcılarınız için mevcut olan Zebra OneCare hizmet ve destek seçenekleri hakkında açıklamalar için aşağıdaki adrese başvurun:zebra.com/zebraonecare

Simge Sözleşmeleri

Dokümantasyon seti, okuyucuya daha fazla görsel ipucu vermek için tasarlanmıştır. Belge boyunca aşağıdaki görsel simgeler kullanılmıştır. Bu simgeler ve bunların anlamları aşağıda açıklanmaktadır.

NOT: Bu metin, kullanıcı için tamamlayıcı bilgiler içerir ve belli bir işin yapılması için zorunlu değildir.

ÖNEMLİ: Buradaki metin, kullanıcı için önemli bilgiler içerir.

DİKKAT- GÖZ YARALANMASI: Belirli görevleri yerine getirirken koruyucu gözlük takın.

DİKKAT - ÜRÜN HASARI: Tedbirsiz davranılması halinde ürün hasar görebilir.

DİKKAT: Tedbirsiz davranılması halinde kullanıcı küçük ya da orta derecede yaralanmalara maruz

kalabilir.

DİKKAT-SICAK YÜZEY: Bu bölgeye dokunmak yanıklara neden olabilir.

DİKKAT-ESD: Uygun elektrostatik güvenlik önlemlerine uyun.

DİKKAT-ELEKTRİK ÇARPMASI: Elektrik çarpması riskini önlemek için belirli prosedürleri

gerçekleştirmeden önce yazıcının gücünü kesin.

UYARI: Tehlikenin önlenmemesi halinde, kullanıcı ciddi şekilde yaralanabilir veya ölebilir.

TEHLİKE: Tehlikenin önlenmemesi halinde, kullanıcı ciddi şekilde yaralanacak veya ölecektir.

NOT: Bu, kablolu ağ uyarı notları için bir simgedir.

NOT: Bu, kablosuz ağ uyarı notları için bir simgedir.

Giriş

Bu bölüm, Zebra® Link-OS 4 inç masaüstü termal etiket yazıcıları ZD621 ve ZD421'i tanıtmaktadır. Link-OS yazıcısının özellikleri ve seçenekleri ile yeni yazıcınızla birlikte gönderilenler hakkında genel bir bilgi sunar.

Bu belge, aşağıdaki ZD serisi masaüstü yazıcı modellerini kapsar:

• ZD621 Termal Aktarım Yazıcı — zebra.com/

• ZD621 Doğrudan Termal Yazıcı — zebra.com/

• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/

• ZD421 Termal Aktarım Yazıcı — zebra.com/

• ZD421 Doğrudan Termal Yazıcı — zebra.com/

• ZD621R Doğrudan Termal Yazıcı — zebra.com/

ZD621t-info

ZD421t-info

Link-OS 4 inç Masaüstü Termal Yazıcıları

Zebra Link-OS 4 inç Masaüstü yazıcılar, geniş bir yelpazede özellik ve seçeneklere sahip kompakt etiket yazıcılarıdır.

• Doğrudan Termal ve Termal Aktarım yazıcı modelleri mevcuttur.

• Genel hastane temizlik kimyasalları ve tıbbi sınıf bir güç kaynağına dayanabilecek plastiklerden

üretilmiş bazı Sağlık hizmetleri yazıcı model konfigürasyonlarını da içermektedir.

• ZD621 yazıcılar, 203 dpi (inç başına nokta baskı yoğunluğu) yazıcılar için 203 mm/sn'ye kadar (saniyede 8 ips - inç) ve 300 dpi yazıcılar için 152 mm/s (6 ips) baskı hızlarını* destekleyebilir.

• ZD421 yazıcılar, 203 dpi yazıcılar için 152 mm/s'ye kadar (6 ips) ve 300 dpi yazıcılar için 102 mm/s (4 ips) baskı hızlarını* destekleyebilir.

• Bu yazıcılar Link-OS Sanal Aygıtları aracılığıyla ZPL™ ve EPL Zebra yazıcı programlama dillerini ve çok çeşitli diğer yazıcı denetim dillerini destekler.

ZD621d-info

ZD421c-info

ZD421d-info

ZD621r-info

NOT: Maksimum baskı hızları, modele, baskı çözünürlüğüne ve kullanılan medyanın türüne göre değişir.

Giriş

Genel Masaüstü Link-OS Yazıcı Özellikleri

• Basitleştirilmiş medya yükleme için OpenAccess ™ tasarımı.

• Operatör kumandaları ve medya kılavuzları için renk kodlu "dokunma noktaları".

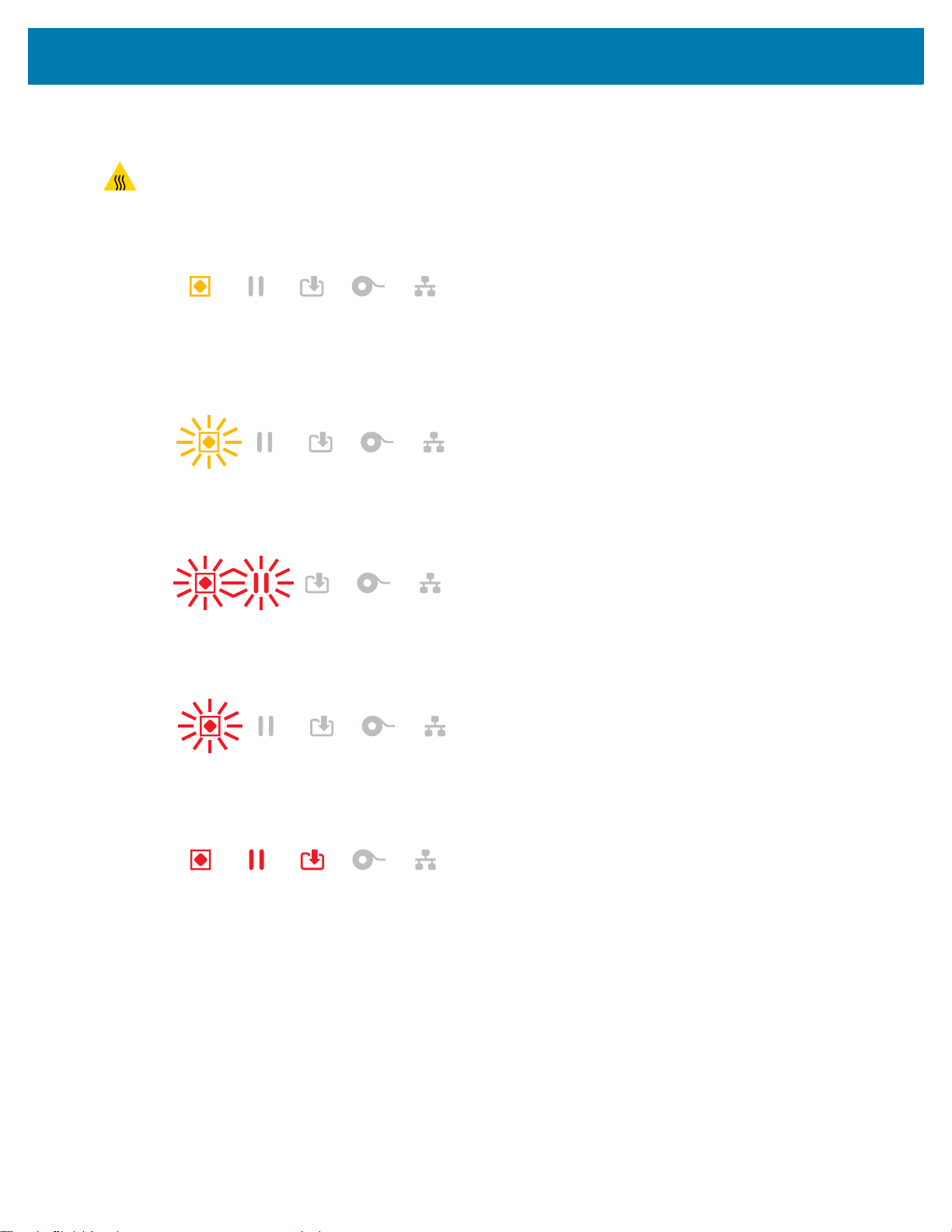

• Üç düğme ve beş durum göstergesi içeren gelişmiş kullanıcı arayüzü.

• Sahada takılabilen medya işleme seçenekleri.

• Medya rulosu desteği:

• Dış Çap (D.Ç.): 127 mm'ye (5 inç) kadar

• İç Çap (İ.Ç) rulo göbekleri:12,7 mm (0.5 inç), 25,4 mm (1 inç) ve isteğe bağlı medya göbek

adaptörleri ile ilave göbek boyutları.

• Hareketli Sensör, çok çeşitli ortam türleri ile uyumluluk sağlar:

• Tam veya kısmi siyah işaret medyası ile uyumludur.

• Çentikli ya da yuvalı medya ile uyumludur.

• Etiket boşluğu/web medyası ile kullanım için çok merkezli konum geçirgenliği sensörü.

• Ürün yazılımı güncellemeleri için kullanılabilen Evrensel Seri Veri Yolu (USB) Ana Bilgisayar

Bağlantı Noktası.

• Evrensel Seri Veriyolu (USB) 2.0 arayüzü.

• ZD621 - Modüler Bağlantı Noktasında Seri (RS-232 DB-9) Bağlantı Noktası ve 10Base-T,

100Base-TX'i destekleyen Dahili Baskı Sunuculu bir Ethernet (LAN, RJ-45 konektörü) ve sahada takılabilir Ethernet 10/100 otomatik anahtarlamalı ağlar bulunur.

• ZD421 — Modüler Bağlantı Noktası, Dahili Baskı Sunucusu veya Seri (RS-232 DB-9) arabirim seçenekleriyle ZD421 sahada takılabilir 10/100 Ethernet (802.3 RJ-45) için kullanılabilir.

• Anında OpenType ve TrueType yazı tipi ölçekleme ve alımı, Unicode, kalıcı ölçeklenebilir yazı tipi (Swiss 721 Latin 1 yazı tipi) ve çeşitli kalıcı bit eşlem yazı tipleri.

• Geriye uyumluluk odaklı teknoloji yazıcı değişimini kolaylaştırır:

• Eski Zebra masaüstü yazıcıların anında değişimi. Yazıcı hem EPL hem de ZPL programlama

dillerini kabul eder.

• Zebra-dışı programlama dillerini yorumlamak için Link-OS sanal cihazları destekler.

• XML-Etkin yazdırma—barkod etiketi yazdırma için XML iletişimine izin vererek, lisans ücretlerini ve

yazdırma sunucusu donanımını ortadan kaldırır ve kişiselleştirme ve programlama maliyetlerini azaltır.

• Zebra ™ Küresel Yazdırma Çözümü – Microsoft Windows klavye kodlamasını (ve ANSI), Unicode UTF-8 ve UTF 16 (Unicode Dönüştürme Formatları), XML, ASCII (es tarafından kullanılan 7 ve 8 bit), temel tek ve çift bayt yazıtipi kodlama, JIS ve Shift-JIS (Japon Uluslararası Standartları), Onaltılık kodlama ve özel karakter eşlemini (DAT tablo oluşturma, yazı tipi bağlayıcı ve karakter tekrar eşleme) destekler.

ki programlar ve sistemler

• Mobil cihazlarda çalışan bir kurulum uygulaması ile yazıcı yapılandırması desteği.

• Yazıcının Bluetooth Düşük Enerji (BTLE) özelliğini yalnızca mobil cihazlarla kısa mesafeli iletişim

için kullanılan Zebra Link-OS Kurulum Uygulamaları için kullanın. Bluetooth LE, yazıcı kurulumu, medya kalibrasyonu ve baskı kalitesini artırma konusunda yardımcı olmak için Zebra mobil kurulum uygulamaları ile çalışır.

• Zebra’nın Print Touch (Yakın Saha İletişimi - NFC) dokunma özelliği ile cihazları eşleştirin, yazıcı

bilgilerine girin ve mobil uygulamalara erişin.

Giriş

• Zebra’nın Link-OS'u - akıllı Zebra cihazları ile işletim sistemlerini güçlü yazılım uygulamaları ile bağlayan bir açık platformdur ve kullanıcının herhangi bir yerden entegre olmasını, yönetmesini ve bakımını yapmasını sağlar.

• Yerleşik Gerçek Zamanlı Bir Saat (RTC).

• Yazıcı kafası bakım raporlaması kullanıcı tarafından etkinleştirilir ve özelleştirilir.

• Yazıcı kafası ve merdane silindirinin (sürücü) aletsiz kolay değişimi.

• Formların, yazı tiplerinin ve grafiklerin saklanması için asgari 64 MB dahili (E:\) kullanıcı erişimli

yazıcı belleği.

Link-OS 4 inç Masaüstü Yazıcı Seçenekleri

• Kolay kurulum, yazdırma yapılandırması, yazdırma ve bir dizi Link-OS özelliği için bir Renkli

Dokunmatik Kullanıcı Arayüzü.

• ZD621R termal aktarım yazıcılı Renkli Dokunmatik Ekran ile Fabrikada Takılabilen RFID desteği.

• Sağlık hizmetleri yazıcı modelleri:

• Temizlik ve dezenfeksiyon için sağlık hizmetlerine uygun plastikler.

• IEC 60601-1 onaylı güç kaynağı.

• Sahada Kurulan Kablolu ve Kablosuz seçenekler:

• Wi-Fi (802.11ac – a/b/g/n dahil) ve Bluetooth Classic 4.1 ve Bluetooth Düşük Enerji (LE) 5.0

kablosuz bağlantı.

• Dahili Ethernet Baskı Sunucusu (LAN, RJ-45 konektörü) — kablolu bağlantı için 10Base-T,

100Base-TX ve Ethernet 10/100 otomatik geçişli ağları destekler. Bu, Bluetooth Düşük Enerji (LE) kablosuz bağlantısını içerir.

• ZD621 yazıcılar Dahili Ethernet Baskı Sunucusu (LAN, RJ-45 konektörü) içerir — 10Base-T,

100Base-TX ve Ethernet 10/100 otomatik geçişli ağları ve Seri (RS-232 DB-9) Bağlantı Noktasını destekler.

• Termal Aktarımlı Yazdırma - termal aktarım şerit kartuşu veya çift kapasiteli şerit rulo (74 m ve 300 m şeritler) model seçenekleri.

• Yazıcıda fabrikada kurulmuş, yerleşik Gerçek Zamanlı Saat (RTC) vardır.

• ZD421 Sahada takılabilir bağlantı modülleri:

• Dahili Ethernet Yazıcı sunucusu (LAN, RJ-45 konnektör) — 10Base-T, 100Base-TX ve Ethernet

10/100 otm.-geçişli ağlar.

• Seri (RS-232 DB-9) Port

• Sahada takılabilen medya işleme seçenekleri:

• Etiket Dağıtıcı (Astarı sıyırın ve operatöre etiketi sunun).

• Genel amaçlı medya kesici.

Giriş

• Medya Göbek Adaptörü kiti, 127 mm’ye (5 inç) kadar Dış Çapları (D.Ç.) olan medya ruloları için adaptörler içerir:

• 38,1 mm (1.5 inç) İ.Ç. medya göbekleri.

• 50,8 mm (2.0 inç) İ.Ç. medya göbekleri.

• 76,2 mm (3,0 inç) İ.Ç. medya göbekleri.

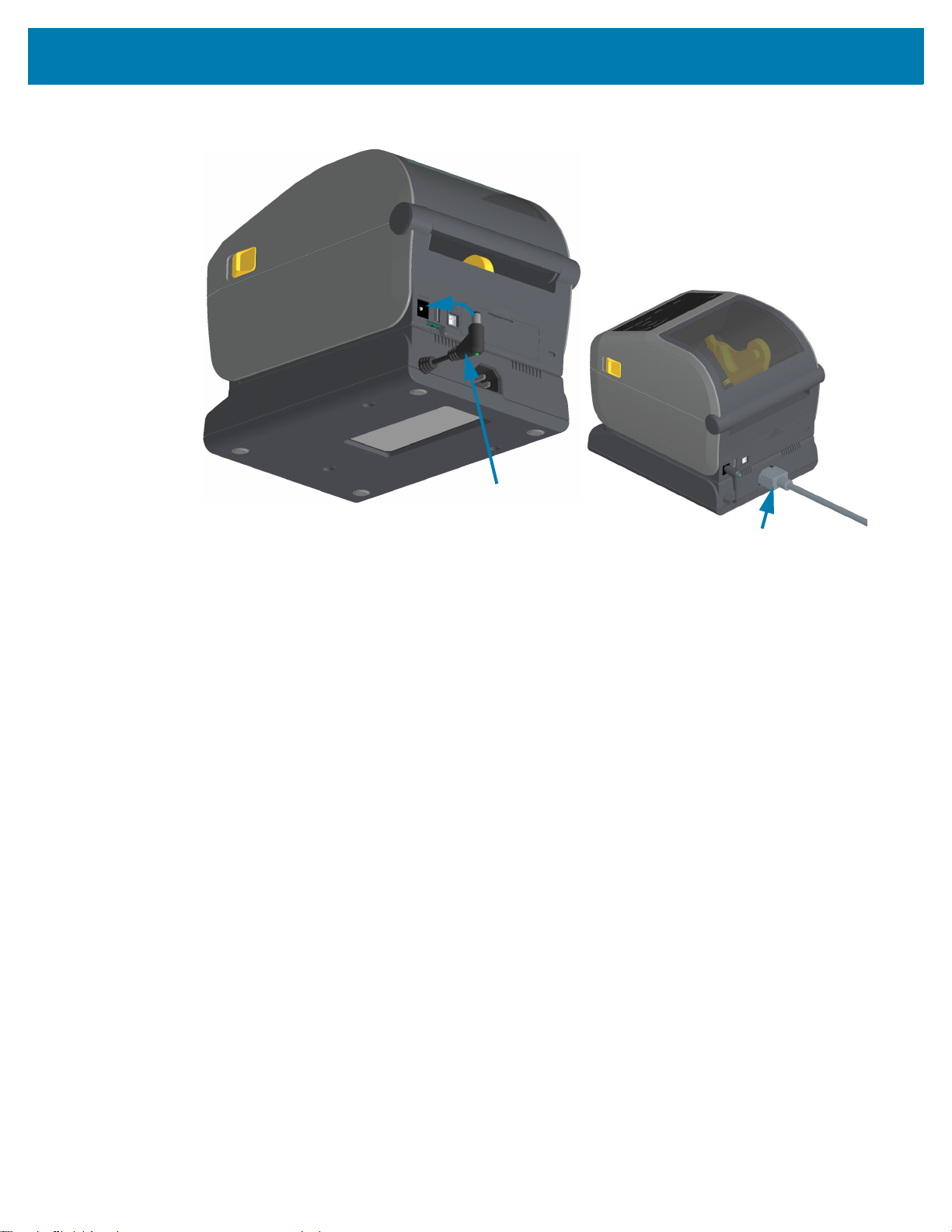

• Dahili güç kaynağına sahip Takılı Güç Kaynağı Tabanı.

• Çıkarılabilir pili olan Takılı Pil Tabanı.

• Takılı Pil Tabanı ve Pil ayrı olarak satılır.

• Pil, baskı kalitesini korumayarak yeniden şarj etmek için pil kapanana kadar düzenlenmiş 24

VDC sağlar. Pil kullanım işlemleri esnasında boşaldığı için bu baskının değişmesini engeller.

• Nakliye ve depolama işlemleri için bir Kapatma Modu içerir.

• Pile yerleştirilmiş pil şarjı ve durum göstergeleri içerir.

• Büyük Basitleştirilmiş ve Geleneksel Çince, Japonca ya da Korece karakter setleri için yazıcı

yapılandırma seçenekleri ile birlikte Asya Dil desteği.

• Çin'de satılan yazıcılarda Basitleştirilmiş Çince SimSun yazı tipi ön yüklüdür.

• Zebra® ZBI 2.0™ (Zebra BASIC Interpreter) programlama dili. ZBI sayesinde bir PC ya da ağa bağlı

olmadan süreçleri otomatikleştirebilen özelleştirilmiş yazıcı işlemleri oluşturabilir, diğer çevre birimlerini (örn. tarayıcılar, ölçekler, klavyeler, Zebra® ZKDU ™ , vs.) kullanabilirsiniz.

• ZD621 Doğrudan Termal Sağlık hizmeti yazıcı modelleri için Kilitli Medya Kabini. Bu özel Sağlık hizmeti modeli, ek güvenlik için yazıcıyı emniyet altına almak amacıyla Kensington kilitli aygıtlar için Kensington ™ Yuvasını içerir.

Zebra Etiket Yazdırma Çözümü

Yazıcı, bir yazdırma çözümünün üç parçasından biridir. Baskı için; bir yazıcı (ZD621 veya ZD421), uyumlu medya (termal aktarım şerit kartuşu ya da rulolar ve termal aktarım medya veya doğrudan termal medya) ve yazıcıya ne yapacağını söyleyecek bir yazılım (sürücü, uygulamalar ya da programlar) gerekir. Yazıcı, diğer aygıtlara veya sistemlere bağlı kalmadan yazdırabilir.

Medya, etiketler, biletler, fişler kağıt, yelpaze kıvrımlı kağıtlar, yazılamaz etiketler, vb.'den oluşabilir. Zebra, ücretsiz etiket ve form tasarım yazılımı ile size etiket tasarımı ve baskısında yardımcı olur: Windows

PC işletim sistemleri için ZebraDesigner ™ . Zebra, yazıcı ayarlarını yapılandırmak, etiket ve fatura yazdırmak, yazıcı durumunu görme, grafik ve yazı

tiplerini içeri aktarma, programlama komutları gönderme, ürün bilgisini güncelleme ve dosya indirme için ücretsiz yazılım uygulamaları ve sürücülerini sunan eksiksiz bir pakete sahiptir.

Zebra web sitesi ya da bayiniz istediğiniz kullanım için medya seçmenizde yardımcı olacaktır.

Yazdırma Modları

Bu yazıcıyı birçok farklı modda ve medya yapılanışında çalıştırabilirsiniz:

• Doğrudan termal yazdırma (yazdırmak için ısıya duyarlı medya kullanır).

Giriş

• Termal aktarım baskı: ısı ve basıncın mürekkebi şeritten ortama aktardığı termal transfer şerit kartuşu veya şerit ruloları kullanır.

• Standart Yırtma modu: her etiketi/fişi ya da bir etiket dizisinin deste baskısı yazdırıldıktan sonra yırtmanıza imkan verir.

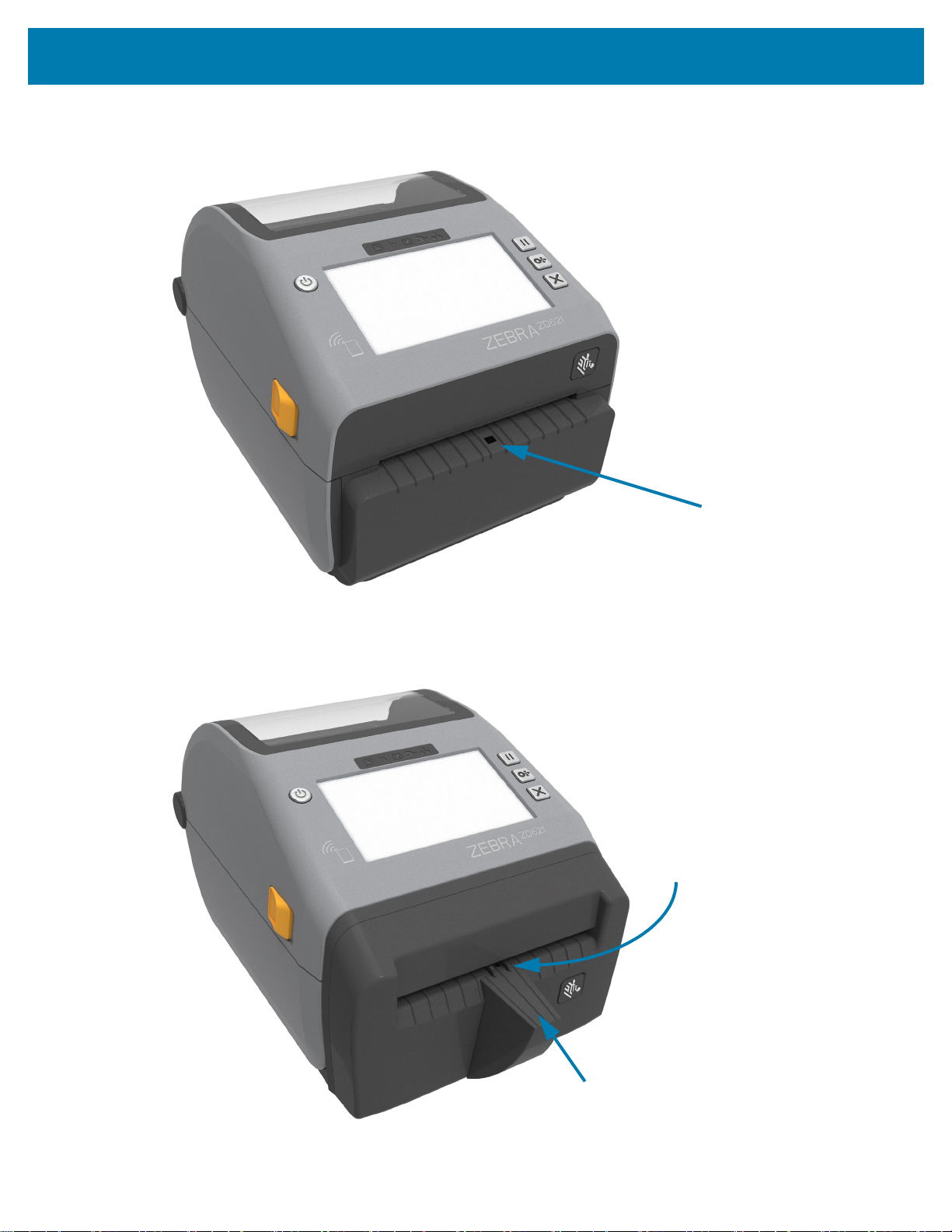

• Etiket Dağıtım Modu: Opsiyonel dağıtıcı takılıysa, etiket yazdırılırken arkasındaki malzeme çıkarılabilir. Bu etiket çıkarıldıktan sonra bir sonraki yazdırılır.

• Medya Kesme: Yazıcı, isteğe bağlı bir medya kesici takılırsa etiketler, fiş kağıdı ya da etiket bloku arasındaki etiket astarını kesebilir.

• Kolayca çekilen ve takılan etiket seçenekleriyle astarsız medya baskısı: etiket uygulamalarının alınmasına ve yerleştirilmesine olanak tanır.

• Bağımsız: yazıcı, bir bilgisayara doğrudan bağlı olmadan yazdırabilir.

• Renkli dokunmatik ekran seçeneğine sahip bir yazıcı, bir etiket formatına/formuna erişmek ve

yazdırmak için menüleri kullanabilir.

• Bluetooth ile bağlanan bir Link-OS Uygulaması (Kablosuz seçeneği).

• Bir otomatik çalışan etiket formatı/formu (programlama tabanlı).

• Yazıcının USB Host portuna veya seri portuna bağlı bir veri giriş cihazı. Bu mod, tarayıcılar,

tartılar, Zebra Klavye Görüntü Birimi (ZKDU), vb. gibi veri giriş cihazlarını barındırır.

• Paylaşılan ağdan yazdırma: Bir Ethernet (LAN) ve Wi-Fi arayüz seçenekleri ile ayarlı yazıcılar dahili bir yazdırma sunucusu içerirler.

Kutunun içinde neler var?

USB Kablosu

Yazıcı

Güç Kablosu (yerel veya bölgeye göre değişiklik gösterir)

Zebra olmayan 300 Metre Şerit Adaptörler

Yazıcı Belgeleri

Termal Aktarım Yazıcısı ile birlikte (şerit ruloları kullanır)

Boş Başlangıç Şerit Göbekleri

Güç Kaynağı

Paketi açtıktan sonra tüm parçaların bulunduğundan emin olun. Bu kitapçıktaki talimatları izleyebilmek için yazıcı parçalarıyla aşina olmak üzere yazıcı parçalarını inceleme prosedürlerini uygulayın.

Giriş

Yazıcının Kutusunu Açma ve Kontrol Etme

Yazıcıyı teslim aldığınızda, hemen ambalajından çıkarın ve nakliye sırasında bir hasar olup olmadığını kontrol edin.

• Tüm ambalaj malzemelerini saklayın.

• Tüm dış yüzeylerde hasar kontrolü yapın.

• Yazıcıyı açıp medya bölümündeki parçalarda hasar kontrolü yapın.

Kontrol sonucu nakliye hasarı tespit ederseniz:

• Hemen nakliye firmasına bildirip hasar raporu düzenleyin. Zebra Technologies Corporation nakliye sırasında yazıcıda meydana gelen hasarlardan sorumlu değildir ve bu hasarların garanti dahilinde onarılmasını karşılamaz.

• Nakliyeci firmanın kontrol etmesi için tüm ambalaj malzemelerini saklayın.

• Zebra

yetkili satıcınıza bildirin.

Zebra Web sitesinden yazıcınızı paketleme ve paketini açma konusundaki ‘Nasıl Yapılır’ videolarına başvurun. Bu 5 temel Link-OS yazıcı türlerinden birine bağlantılar için Hakkında sayfa 11 bölümüne bakın.

Yazıcıyı açma

Medya bölmesine erişmek için serbest bırakma mandallarını kendinize doğru çekin ve kapağı kaldırın. Medya bölmesini gevşek veya hasarlı parçalar için kontrol edin.

Giriş

DİKKAT-ESD: Devre kartları ve yazıcı kafaları gibi statiğe duyarlı bileşenleri kullanırken uygun elektrostatik güvenlik önlemlerine uyun. İnsan vücudunun yüzeyinde veya diğer yüzeylerde biriken elektrostatik enerjinin deşarjı, bu cihazda kullanılan baskı kafasına ve diğer elektronik bileşenlere zarar verebilir veya tahrip edebilir. Yazıcı kafasıyla ya da üst kapak altındaki elektronik bileşenlerle çalışırken statiğe karşı güvenli prosedürlere uymanız gerekir.

Yazıcıyı kapatma

Üst kapağı indirin. Kapatmak için yazıcının ön tarafına bastırın. Her iki yan mandal kilitlenene kadar yazıcının merkezini veya her iki köşesini sıkıca bastırın.

Yazıcı Özellikleri

Bu bölüm, bu ZD621 ve ZD421 Zebra® Link-OS 4 inç masaüstü termal etiket yazıcılarının özelliklerini tanımlamanıza yardımcı olacaktır. Zebra Web sitesindeki 'Nasıl Yapılır' videoları, bir Yazıcı Özellikleri videosunun yanı sıra diğer yazıcı ayarları ve görevle ilgili videolar içerir. Bu beş (5) Link-OS 4 inç masaüstü yazıcısına bağlantılar şunlardır:

• ZD621 Termal Aktarım Yazıcı — zebra.com/

• ZD621 Doğrudan Termal Yazıcı — zebra.com/

• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/

• ZD421 Termal Aktarım Yazıcı — zebra.com/

• ZD421 Doğrudan Termal Yazıcı — zebra.com/

• ZD621R Doğrudan Termal Yazıcı — zebra.com/

ZD621t-info

ZD621d-info

ZD421t-info

ZD421d-info

ZD621r-info

ZD421c-info

Arayüz ve Bağlantı Modülü

Yuvası Erişimi

Kullanıcı Arayüzü

Bırakma Kolu

DC Güç

Prizi

Güç Düğmesi

Bırakma

Kolu

Yelpaze Kıvrımlı

Medya Giriş Yuvası

Yazıcı kontrolleri hakkında daha fazla bilgi için bkz. Kontroller ve Göstergeler, sayfa 37.

Yazıcı Özellikleri

Hareketli Sensör

(Siyah İşaret ve Alt Web/Boşluk)

Medya

Kılavuzları

Ön Görüntü Sensörü

(iç)

Medya Kılavuzu

Durdurma

Merdane (Sürücü) Silindiri

Rulo

Tutucular

Üst Web (Boşluk)

Dize Sensörü

(diğer taraf)

Şerit

Taşıyıcı

Yazıcı Kafası

ZD421 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi

Yazıcı Özellikleri

Hareketli Sensör

(Siyah İşaret ve Alt Web/Boşluk)

Medya Kılavuzları

Ön Görüntü Sensörü

(iç)

Medya Kılavuzu Durdurma Ayarı

Merdane (Sürücü) Silindiri

Rulo Tutucular

Üst Web (Boşluk)

Dize Sensörü

(diğer taraf)

Şerit Taşıyıcı

Yazıcı Kafası

ZD621 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi

Yazıcı Özellikleri

RFID Anten Kubbesi

ZD621R RFID Anten Konumunun Belirlenmesi

ZD621R yazıcı anteni, yazıcının ortasındaki merdane silindiri ile hareketli medya sensörü kanalı arasında bulunmaktadır. Bu parça, açıkken Renkli Dokunmatik Ekran ve ürün markalama ve etiketleme dışında görünen tek RFID parçasıdır.

Yazıcı Özellikleri

Alma Milleri

Besleme Milleri (dolu şerit rulolar)

Medya Rakkası

(Yalnızca ZD621)

Çift Kapasiteli Şerit Gövdesi - Şerit Rulosu Tutucuları

Medya Rakkası - Yalnızca ZD621 Yazıcı Modelleri

Medya Rakkasını (plaka) göstermek için yazıcının penceresi kaldırılır. Medya Rakkası yerinin daha kolay tespit edilmesi için yeniden renklendirilir. Bitişik olan koyu gri kısımlarla aynı renktedir.

Yazıcı Özellikleri

Hareketli Sensör

(Siyah İşaret ve Alt Web/Boşluk)

Medya Kılavuzları

Ön Görüntü Sensörü

(iç)

Medya Kılavuzu

Durdurma

Merdane (Sürücü) Silindiri

Rulo Tutucular

Üst Web (Boşluk)

Dize Sensörü

Yazıcı Kafası

ZD421 Doğrudan Termal Yazıcıların İçi

Yazıcı Özellikleri

Hareketli Sensör

(Siyah İşaret ve Alt Web/Boşluk)

Medya

Kılavuzları

Ön Görüntü Sensörü

(iç)

Medya Kılavuzu

Durdurma

Ayarı

Merdane (Sürücü)

Silindiri

Rulo Tutucular

Üst Web (Boşluk)

Dize Sensörü

Yazıcı Kafası

ZD621 Doğrudan Termal Yazıcıların İçi

ZD421 Şerit Kartuş Yazıcının İçerisi

Hareketli Sensör

(Siyah İşaret ve Alt Web/Boşluk)

Medya Kılavuzları

Ön Görüntü Sensörü

(iç)

Medya Kılavuzu Durdurma Ayarı

Merdane (Sürücü) Silindiri

Rulo Tutucular

Şerit Kartuşu

Kurulu olarak görülmektedir

(ayrı satılır)

Üst Web (Boşluk)

Dize Sensörü

Serbest Bırakma

Kolları (2)

Şerit Tahriki

Aktarma

Yazıcı Özellikleri

Yazıcı Kafasının

Arka Tarafı

Yazıcı Kafası

Aktüatör Kol

Şerit

Aktarma

Serbest Bırakma

Kolları

Yazıcı Kafası

Şerit Kartuş Kimlik

Doğrulama ve Durum

Arayüzü

Şerit Sensörü

Reflektörü

Şerit Kartuş Yazıcının Yazıcı Kafasına Erişim

Yazıcı kafasına erişmek için:

1. Serbest bırakma kollarının her ikisini de dışarı çekin (açık gri kısımlar).

Şerit sürücü taşıyıcı aşağı düşer.

2. Yazıcı kafasına erişmek için yazıcı kafası aktüatörünü kaldırın.

Yazıcı Özellikleri

Kapı Mandalı

Etiket Alındı

Sensörü

Çıkarma Silindiri

Dağıtıcı Kapısı

Etiket Astarı

Çıkış Alanı

Etiket Çıkarma

Çubuğu

Medya Çıkış Yuvası

Kesici Modülü

Etiket Dağıtıcı Seçeneği (sahada takılabilir) - Tüm Modeller

Kesici Seçeneği (sahada takılabilir) - Tüm Modeller

Yazıcı Özellikleri

Etiket Alındı

Sensörü

Etiket Alındı

Sensörü

Kesilen Etiketi İniş

Alanı

Astarsız Medya Yırtma Seçeneği (Sadece Doğrudan Termal Modeller)

Astarsız Kesici Seçeneği (Sadece Doğrudan Termal Modeller)

Yazıcı Özellikleri

203 dpi Standart Merdane (siyah)

300 dpi Standart Merdane (gri)

203 dpi Astarsız Merdane (kırmızımsı-kahverengi)

300 dpi Astarsız Merdane (kahverengi)

Merdane Tahrik Silindiri Tiplerinin Tanımlanması

Merdane (tahrik) silindirleri yazıcınızın (ve merdane) merdane türünü ve baskı çözünürlüğünü belirlemek için farklı renklendirilmiştir. Bir yükseltme prosedürü veya Zebra teknik desteği tarafından istenmedikçe merdane tiplerini değiştirmeyin. Yazıcı düzgün çalışmaz ve bakım gerektiren çeşitli sorunlara neden olabilir.

Yazıcı Güç Kaynağı Seçenekleri

Takılan Güç Kaynağı

Tabanı, Arka Görünüm

Takılan Güç Kaynağı

Tabanı, Ön Görünüm

ZD Serisi yazıcılar, sahada takılabilen güç seçeneklerini sunar: takılan bir güç kaynağı tabanı veya bir pil güç tabanı. Bu seçenekler vidalarla takılır ve yazıcınızla birlikte gelen güç kaynağını değiştirir.

Takılan Güç Kaynağı Tabanı

Yazıcı Özellikleri

Pil Güç Tabanı

Pil Durumu ve Şarj

Göstergeleri

Pil Tabanı Takılı Yazıcı Pil

Güç

Arayüzü

Güç Girişi Pil Kontrol

Düğmesi

Takılmaya Hazır Pil Pil Takılı Yazıcı

Pil Mandalı

Takılı Pil Tabanlı ve Pilli

ÖNEMLİ: Pil, yazıcı olmadan depolanmak üzere şarj edilebilir, kontrol edilebilir ve yapılandırılabilir. Pilinizi şarj etmek

için bir yazıcı güç kaynağı veya onaylı başka bir Zebra güç kaynağı gereklidir.

Yazıcı Özellikleri

Kensington Kilit Yuvası

Kabin Kilidi

ZD621 Doğrudan Termal Kilitli Yazıcı Özellikleri

Bu seçenek yalnızca Doğrudan Termal Sağlık hizmetleri yazıcı modellerinde mevcuttur. Yazıcının güvenliğini sağlamak için yazıcının medya bölmesine bir kilit ve anahtar girişi ile yazıcının arka panelinde bir Kensington Kilit Yuvası içerir. Kilitli Yazıcı seçeneği hakkında daha fazla bilgi için bkz. ZBI 2.0 ™ —

Zebra Basic Interpreter, sayfa 219.

Yazıcı kontrolleriyle ilgili daha fazla bilgi için bkz. Renkli Dokunmatik Ekran ve Kontroller, sayfa 65.

Zebra Print Touch

Print Touch Konumu

(Pasif NFC)

Zebra Print Touch ™ özelliği, cihazı yazıcı ile eşleştirmek için bir akıllı telefon ya da tablet gibi bir Android™-tabanlı, Yakın Saha İletişimi (NFC)-etkin cihazı yazıcının Print Touch logosuna dokundurmanızı sağlar. Print Touch, fabrikada kurulmuş bir ağa sahip modellerde bulunur (Wi-Fi, kablolu Ethernet, Bluetooth ve Bluetooth Düşük Güç) Bu özellik, cihazınızı sizden istenilen bilgileri sağlamak için kullanmanızı ve ardından bu bilgileri kullanarak bir etiket basmanızı sağlar.

ÖNEMLİ: Bazı mobil cihazlar gerekli NFC ayarlarını cihazınızda yapana dek yazıcı ile NFC iletişimini desteklemeyebilir. Zorluklar ile karşılaşırsanız, daha fazla bilgi için servis sağlayıcınız ya da akıllı cihaz üreticinize başvurun.

Yazıcı Özellikleri

Etikete kodlanan veriler şunları içerir:

• Bir Zebra QuickHelp stil destek web sayfası için bir URL

• Yazıcının farklı Bluetooth Düşük Enerjili MAC adresi

• Yazıcının Bluetooth Classic MAC adresi (varsa)

• Yazıcının Wi-Fi (WLAN) MAC adresi (varsa)

• Yazıcının Ethernet (LAN) MAC adresi (varsa)

• Yazıcı SKU – ör. ZD6A142-301F00EZ

• Yazıcının eşsiz seri numarası

NFC etiketi şunlarda kullanılabilir:

• Uyumlu bir mobil cihazla Bluetooth eşleştirmeyi kolaylaştırma.

• Bir uygulama başlatma.

• Bir mobil tarayıcıda web sayfası açma.

Kontroller ve Göstergeler

Bu bölüm, iki kullanıcı kontrol paneli çeşidini ve işlevlerini açıklar.

Kullanıcı Arayüzü

Ana kullanıcı kontrolleri yazıcının önünde yer alır. ZD Serisi Masaüstü yazıcılar iki kullanıcı arayüzü seçeneğini destekler.

• Standart Kullanıcı Arayüzü — Bu arayüz, bir kullanıcının ihtiyaç duyacağı temel kontrol ve durumu sağlar. Yazıcının çalışma durumu beş (5) simge gösterge ışığı ile bildirilir. Simgeler çeşitli işlevsel çalışma alanlarını temsil eder. Gösterge ışıkları grup olarak, kombinasyon halinde kullanıldıklarında geniş bir yazıcı durum yelpazesi sunarlar. Ekrana sahip bir yazıcıda okuyabileceğinizden daha büyük bir mesafeden görünebilirler. Gidiniz Gösterge Işığı Şekillerinin Anlamı, sayfa 41.

• Bu arayüz, iki gösterge ile devreye girdiğinde yazdırma sarf malzemelerini değiştirme (etiket, fiş

kağıdı, aktarım şeridi vs.) kullanıcı görevlerini destekler.

• Durum göstergesi simgeleri yazıcı işletiminin bir işlevsel alanını temsil eder.

• Durum göstergesi ışıkları, yazıcının işlevsel durumunu kullanıcıya göstermek için tipik olarak

renkleri kullanırlar. Durum göstergesi ışıkları kapalı (sönük), kırmızı, yeşil veya bal rengi (turuncu/sarı) olabilir. Kırmızı "ilgi gerektiriyor" veya "hazır değil" anlamına gelir. Yeşil "hazır" veya "işlevini yerine getiriyor" anlamındadır. Bal rengi (turuncu/sarı) ise meşgul veya aktif işlem (veri indiriliyor, aşırı ısınma soğutma döngüsü vs.) anlamını taşır. Kapalı veya yanmayan bir durum göstergesi kullanıcının ilgisini gerektirmez.

• Bir durum göstergesi, yanıp sönebilir, solabilir (parlaktan kapalıya doğru), renkler arasında geçiş

yapabilir veya grup olarak çeşitli yazıcı faaliyetlerini ve çalışma durumunu ifade eden çeşitli desenlerde açık kalabilir.

• Kontrol düğmeleri, yazıcıyı medyanıza kalibre eden ve sınırlı baskı ayarları yapan dahili yardımcı

programlara erişmek için çeşitli kombinasyonlarda kullanılır.

• Renkli Dokunmatik Ekran ve Arayüz — Renkli Dokunmatik Ekran arayüzü, yazıcı kurulumuna, yapılandırmasına erişim sağlar ve farklı kullanıcı türleri için özelleştirilebilir. Arayüz size bu Link-OS yazıcı modelleri için yaygın işlevsellik ve davranışları sunmak adına tüm Standart Kullanıcı Arayüzü kontrolleri ve göstergelerini içerir.

• Ekran seçeneği yazılı yazıcı durum ve mesajlarını sağlar.

• Ekran, kullanıcı tarafından veya programlama yoluyla seçilebilen 19 dili destekler.

• Bir menü sistemine sahiptir. Kullanıcılar yazıcı ayarlarında (koyuluk, hız vs.) değişiklik yapabilir,

yardımcı programları çalıştırabilir ve yazıcınızda yüklü kablolu ve kablosuz iletişim arayüzlerini (Seri, Ethernet, Wi-Fi vs.) ayarlayabilir.

Standart Arayüz Kontrolleri

Duraklat

Feed8

İptal

VeriDurum AğMedyaDuraklat

Güç

Durum Göstergeleri

Güç Düğmesi

Duraklama Düğmesi Besleme Düğmesi

İptal Düğmesi

Renkli Dokunmatik Ekran

ve arayüz

Durum Göstergeleri

Kontroller ve Göstergeler

Güç Düğmesi — Yazıcı gücünü AÇIK ve KAPALI konuma getirir. Ayrıca, düşük güçte uyku ve uyanma durumlarını başlatmak için de kullanılır.

• Başlangıç Güç AÇIK — Yazıcının gösterge ışıkları yanıp sönene dek Güç düğmesine basın. Yazıcı tamamlanması birkaç saniye sürecek olan kendini tanılama ve yapılandırma kontrollerini gerçekleştirir ve isteğe bağlı bileşenleri entegre ederken gösterge ışıkları farklı kombinasyonlarda yanıp sönecektir.

Durum göstergesi, düz YEŞİL olacak ve yazıcının normal baskı işlemleri için hazır olduğunu belirtecektir.

• Energy Star (Düşük Güç Modu) — Düğmeye bir kez basıp bırakmak, yazıcının Energy Star düşük güç moduna girmesine neden olur. Yazıcı güç kullanımını en aza indirir. Durum Göstergesinin Energy Star Modunu belirtmek amacıyla yavaşça Açık ile Kapalı arasında değişmesi dışında tüm göstergeler kapalı durumdadır.

• Energy Star Gecikmeli Güç KAPATMA — Düğmeye basın ve 4-9 saniye boyunca basılı tutun. Kullanıcı bir deste baskısı işi başlatıp yazıcıyı düşük güç tüketimli Uyku modu durumuna getirebilir — iş tamamlandıktan sonra.

• Güç KAPALI / Kapatma — Düğmeye basın ve 4-9 saniye boyunca basılı tutun. Yazıcı KAPANACAKTIR.

• Güç Arızası Kurtarma Modu — Bu yazıcı özelliği, yazıcıda kurulu isteğe bağlı Yazıcı Bağlantı Modüllerinden birindeki donanım jumper ayarı ile etkinleştirilir. Gidiniz Güç Arızası Kurtarma Modu

Jumper'ını Ayarlama, sayfa 220.

• Yazıcı, aktif (AÇIK) bir AC güç kaynağına takıldığında otomatik olarak Güç AÇIK konuma

gelecektir.

• Uyku Modunu ve Uyku Modu Gecikmeli Güç KAPATMA'yı destekler.

• Bir Güç KAPALI/Kapatma işlemi yazıcıyı sıfırlayacak ve ardından Başlangıç Güç AÇIK serisini

çalıştıracaktır.

NOT: Güç Arızası Kurtarma Modu, yalnızca bir Yazıcı Bağlantı Modülü takılı yazıcılarda bulunur.

2. Durum Göstergesi — Genel yazıcı sağlığı ve çalışma durumuna yönelik ana durum göstergesidir. Bu

gösterge Güç göstergesi olarak da bilinir.

• Yeşil: Baskı ve veri aktivitesi için hazır.

• Yeşil, AÇIK ve KAPALI arasında Yavaşça Değişiyor: Yazıcı Uyku Modundadır.

• Kırmızı: Medya yok, medya algılama hatası, kafa (kapak/yazıcı kafası) açık, kesme hatası, yazıcı

kafası kimlik doğrulama arızası.

• Bal Rengi: Yazıcı Kafası Aşırı Sıcaklığı (sıcaklık), yazıcı kafası eleman arızası, içerik saklanırken bellek yetersiz (formatlar, grafikler, yazı tipleri vb.) ve USB Host veya Seri portlar için arayüz güç hatası.

• Yanıp Sönen Bal Rengi: Yazıcı Kafası Düşük Sıc (sıcaklık)

• Yanıp Sönen Kırmızı: Yazıcı Kafası Aşırı Sıc. (sıcaklık) — bu duruma, yanıp sönen kırmızı

Duraklatma göstergesi eşlik eder. Soğutma ve yazıcı yeniden başlatma gerektirir.

3. Duraklatma Göstergesi — Duraklatma göstergesi açıkken yazıcı Duraklatma modundadır. Yazdırma

ara belleği sırasındaki bir etiket (yazdırma formu) veya tüm etiketler (yazıdrma formları) Duraklatma göstergesi açıkken İptal düğmesi kullanılarak iptal edilebilir.

• Bal Rengi: Yazıcı duraklatılmıştır. Duraklatma durumu Duraklat düğmesine basılarak giderilene dek baskı, etiket BESLEME (ilerletme) ve diğer etiket rutinleri askıya alınır.

• Yanıp Sönen Kırmızı: Yazıcı Kafası Aşırı Sıc. (sıcaklık) — bu duruma, yanıp sönen kırmızı Durum göstergesi eşlik eder. Soğutma ve yazıcı yeniden başlatma gerektirir.

Kontroller ve Göstergeler

Veri Göstergesi— Veri aktarımı faaliyetinin durumunu gösterir.

• Kapalı: Veriler aktarılmıyor.

• Yeşil: Bir veri iletişimi bitmedi, fakat aktif olarak iletilmemekte.

• Yanıp Sönen Yeşil: Veri iletişimi yürütülmekte.

• Yanıp Sönen Bal Rengi: İçerik kaydedilirken bellek yetersiz (formatlar, grafikler, yazı tipleri, vb.).

5. Sarf Malzemeleri Göstergesi — Medya (etiket, fiş, aktarım şeridi, şerit kartuşu vs.) durumunu gösterir.

• Kırmızı: Bir medya bitme durumu var.

• Yanıp Sönen Kırmızı: Şerit Dışarıda.

• Yanıp Sönen Kırmızı ve Bal Rengi: Şerit Kartuşu Az (Sadece ZD421 Kartuş yazıcılar).

• Yanıp Sönen Bal Rengi: Yazıcı doğrudan termal modda yazdırmaya çalışırken Şerit İçeri (Sadece

ZD421 Kartuş yazıcılar) algılandı.

6. Ağ Göstergesi— Ağ etkinliğini ve durumunu gösterir.

• Bal Rengi: 10 base Ethernet (LAN) bağlantısı algılandı.

• Yeşil: 10/100 Ethernet (LAN) bağlantısı algılandı ya da Wi-Fi (WLAN) güçlü sinyali var ve bağlı.

• Kırmızı: bir Ethernet (LAN) veya Wi-Fi (WLAN) hatası olduğunda.

• Yanıp Sönen Kırmızı: Wi-Fi (WLAN) ilişkilendirmesi sırasında.

• Yanıp Sönen Bal Rengi: Wi-Fi (WLAN) kimlik doğrulaması sırasında.

• Yanıp Sönen Yeşil: Wi-Fi (WLAN) kurulmuş, fakat sinyal zayıfken.

7. İptal Düğmesi — Yazdırma işlerini iptal eder.

• Sadece yazıcı Duraklatma durumundayken çalışır.

• İptal düğmesine bir kez basılması yazıcının baskı ara belleğindeki sonraki formatı yazdırmayı iptal

etmesini sağlar.

• Düğmenin iki saniye basılı tutulması bekleyen TÜM formatları yazdırmayı iptal eder.

8. Besleme Düğmesi — Bir etiketi (yazdırma formu/formatı) ilerletme.

• Feed One Label (Bir Etiket Besle) - Yazıcı baskı yapmıyorken BESLEME düğmesine basılması (ve

bırakılması), yazıcının medyayı bir (1) boş form/format uzunluğu (etiket, fiş, bilet, vb.) ilerletmesine neden olur.

• Advance Multiple Labels (Birden Fazla Sayıda Etiket Besle) - Yazıcı baskı yapmıyorken BESLEME düğmesine Basılması ve Tutulması, yazıcının serbest bırakılana kadar etiket beslemesine neden olur. Bir sonraki etiketin başlangıç konumuna kadar ilerletmeyi tamamlar.

• Son etiketi yeniden yazdırın (SGD komutu ile etkinleştirilir: ezpl.reprint_mode) - Bu özelliğin amacı, başarısız olan bir medya baskısının yeniden yazdırılmasına olanak tanımaktır. Yazıcının medyası (kağıt, etiket, aktarım şeridi vs.) biterse, yazıcı son etiketi (yazdırma formu/formatı) yeniden yazdırabilir. Yeniden yazdırmaya hazır yazdırma görüntüsünü saklayan yazdırma ara belleği, yazıcı kapatıldığında veya sıfırlandığında temizlenir.

9. Duraklatma Düğmesi — Yazdırma ve medya hareketi eylemlerini duraklatır.

• Duraklat düğmesine basma, baskı işlemlerini durduracak ve yazıcıyı bir "Duraklama" durumuna

alacaktır. Yazıcı duraklamadan önce yazdırmakta olduğu bir etiketi yazdırmayı tamamlayacaktır.

• Duraklatma göstergesi Duraklama durumunu belirtmek için Bal Rengi (turuncu/sarı) görünür.

• Duraklama durumundayken Duraklatma düğmesine basma yazıcıyı normal çalışmaya döndürür.

Yazdırma kuyruğunda yazdırmak için birden çok etiket (form/format) işi veya başka bir yazdırma işi yazdırmayı bekliyorsa, yazıcı yazdırma işlerine devam eder.

Kontroller ve Göstergeler

Gösterge Durumları

Sabit Açık Yanıp Sönen Solup Giden

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

Gösterge Işığı Şekillerinin Anlamı

Link-OS 4 inç yazıcıların tümü durum göstergelerine sahiptir. Göstergeler, kırmızı, yeşil veya bal rengi (turuncu/sarı) gibi çeşitli aydınlatma desenlerinde kapalı veya açık olabilir. Durum göstergeleri, yanıp sönebilir, solabilir (parlaktan kapalıya doğru), renkler arasında geçiş yapabilir veya sadece açık kalabilir. Bu aydınlatma desenlerinin temsil ettiği durum bilgileri bu bölümde detaylandırılmıştır.

Durum - Tipik Çalışma Koşulları

Yazıcı Hazır

Yazıcı açık ve yazdırmaya hazırdır.

Duraklat

Medya Bitti

Şerit Dışarıda

Şerit Düşük (Sadece Şerit Kartuş Yazıcıları)

Yazıcı duraklatılmıştır. Kullanıcı, yazdırma işlemlerine devam etmek için Pause (Duraklat) düğmesine basmalıdır.

Medya (etiket, fiş, bilet vs.) bitmiştir. Yazıcı kullanıcının müdahalesi olmadan çalışmaya devam edemez.

Yazıcı termal aktarım modundaysa, yazdırmaya devam etmek için algılanan şerit rulosu sonu (şerit rulolarının yansıtıcı ucu), eksik şerit kartuşu veya şerit kartuşu değiştirilmelidir.

Varsayılan değer, kalan şeridin %10'udur. Durum göstergesi sürekli olarak sarı yanarken Medya göstergesi kırmızı ve sarı yanıp söner.

Kontroller ve Göstergeler

(

)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

Şerit İçeri (Sadece Şerit Kartuş Yazıcıları)

DURUM

PAUSE

(Duraklat)

DATA

VERİ

Veri Aktarma

Veri Aktarımı Duraklatıldı

Hafızada Yer Yok

TEDARİK

NETWORK

)

Termal Aktarım yazıcı Doğrudan Termal Modda ve kurulu bir şerit kartuşu var. Doğrudan termal modda yazdırmaya devam etmek için şerit kartuşunu kaldırın.

Veri iletişimi yürütülmekte.

Bir veri iletişimi bitmedi, fakat aktif olarak iletilmemekte.

İçerik kaydedilirken bellek yetersiz (formatlar, grafikler, yazı tipleri, vb.).

Kapak Açık/Yazıcı kafası (PH) Açık

Kesme Hatası (Ciltleme)

Kartuş Kimlik Doğrulaması Başarısız

Kapak (yazıcı kafası) açık. Yazıcı kullanıcının müdahalesi olmadan çalışmaya devam edemez.

Kesici bıçak çıkmış ve uygun biçimde hareket etmiyor.

Şerit kartuşu doğrulanamaz veya değiştirilemez. Yazıcı yalnızca Orijinal Zebra Şerit Kartuşunu destekler ve yenilenmiş veya Zebra olmayan kartuşları desteklemez.

Kontroller ve Göstergeler

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

Durum - Yazıcı kafası Çalışması

Sıcak Yüzey Uyarısı • Yazıcı kafası sıcak olabilir ve ciddi yanıklara sebep olabilir. Yazıcı kafasının

soğumasını bekleyin.

Yazıcı Kafası Yüksek Sıc.

Yazıcı Kafası Düşük Sıc.

Yazıcı Kafası Kapatma

Yazıcı kafası aşırı ısınmış ve yazıcı kafasının soğuması için duraklatılmış. Yazdırma işlemi yazıcı kafasının soğumasının ardından devam edecektir.

Yazıcı kafası normal sıcaklığın altında. Çalışma ortamı, tipik olarak yazıcının minimum çalışma sıcaklığının altındadır.

Yazıcı Kafası Çözünürlük Hatası

Yetkisiz Yazıcı Kafası Hatası

Yazıcı kafası aşırı sıcak. Yazıcıyı KAPATIN. Birkaç dakika sonra yazıcının tam soğuması için yazıcıyı AÇIN.

Yazıcı, yazıcı kafası çözünürlük tipini okuyamadı (dpi). Yazıcı kafası yanlış takılmış ya da Zebra olmayan bir ürün.

Yazıcı kafası orijinal Zebra olmayan bir yazıcı kafası ile değiştirilmiş. Devam etmek için orijinal bir Zebra yazıcı kafası takın.

Kontroller ve Göstergeler

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

(

)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

(

)

Durum - Bluetooth Düşük Enerji (BTLE) Seçeneği

Bluetooth LE Eşleştirilmiş

Bluetooth Düşük Enerji eşleştirildi.

Bluetooth LE Eşleştirilemedi

Bluetooth Düşük Enerji eşleştirilemedi.

Durum - Ethernet (LAN) Seçeneği

Ethernet (LAN) Bağlantı Yok

Hiçbir ethernet bağlantısı mevcut değil. AĞ durumu ışığı yanmıyor

Ethernet (LAN) 100base Bağlantı

DURUM

PAUSE

(Duraklat)

DATA

VERİ

TEDARİK

Ethernet (LAN) 10base Bağlantı

Ethernet (LAN) Bağlantı Hatası

DURUM

PAUSE

(Duraklat)

DATA

VERİ

TEDARİK

NETWORK

)

NETWORK

(Ağ)

Bir 100 Base bağlantısı bulunmuş durumda.

Bir 10 Base bağlantısı bulunmuş durumda.

Bir hata durumu mevcut. Yazıcı, ağınıza bağlı değil.

Kontroller ve Göstergeler

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

(

)

DURUM

PAUSE

(Duraklat)

DATA

(VERİ)

TEDARİK

NETWORK

(Ağ)

(

)

Durum - Wi-Fi (WLAN) Seçeneği

Wi-Fi

WLAN'a bağlanma

Wi-Fi (WLAN) 100base Bağlantı

DURUM

PAUSE

(Duraklat)

DATA

VERİ

TEDARİK

Wi-Fi (WLAN) 10base Bağlantı

NETWORK

(Ağ)

Yazıcı ağ ile bağlantı kurmaya çalışırken ışık kırmızı renkte yanıp söner.

Daha sonra, ağ kimlik doğrulaması sırasında ışık sarı renkte yanıp söner.

Yazıcı ağınıza bağlandı ve Wi-Fi sinyali güçlü.

Yazıcı ağınıza bağlandı ve Wi-Fi sinyali zayıf.

Wi-Fi (WLAN) Bağlantı Hatası

DURUM

PAUSE

(Duraklat)

DATA

VERİ

TEDARİK

Pil Göstergeleri ve Kontrolleri

İsteğe bağlı yazıcı pil aksesuarında, pil durumunu ve düzeyini kontrol etmek ve görüntülemek için basit, bir düğme, 4 LED gösterge ışığı kullanıcı arayüzü bulunur. Pil, yazıcı için bir UPS (kesintisiz güç kaynağı) olarak hareket eder. Pili yazıcınızla kullanma ve güç tasarrufu modları (Uyku, Kapatma, vb.) hakkında daha fazla bilgi için, bkz. Takılı Pil Tabanlı ve Pil Opsiyonlu Yazdırma, sayfa 215.

NETWORK

)

Bir hata durumu mevcut. Yazıcı, ağınıza bağlı değil.

Kontroller ve Göstergeler

Pilin Arkası

Pil Kontrol

Düğmesi

Sağlık Göstergesi

Şarj Düzeyi Göstergeleri (3)

Şarj Düzeyi

Göstergeleri (3)

Sağlık Göstergesi

Battery Control Button (Pil Kontrol Düğmesi) — Düğme hem yazıcının içindeki hem de yazıcının dışındaki pili kontrol etmenize yardımcı olur.

• Pil Açık - Basın ve serbest bırakın

• Pili, Uyku veya Kapatma Modlarından çıkarma (gücü etkinleştirir). Pil sağlığı ve şarj durumu

kontrol edilir. Pil göstergelerinin hepsi 3 kez yanıp söner. Operatörün, pil önceki Uyku veya Kapatma Moduna geri dönmeden önce yazıcıyı açmak için bir (1) dakikası vardır.

• Dahili pil sağlığı kontrolleri tamamlandıktan sonra pil ilk on (10) saniye içerisinde pil şarj düzeyini

gösterir

• Shutdown Mode (Kapatma Modu) - Düğmeye 10-11 saniye basılı tutun ve serbest bırakın. Pil

kapanmaya başlar ve yaklaşık 3 saniye sonra tüm pil LED’leri pilin kapandığına dair sizi bilgilendirmek adına üç (3) kez yanıp söner.

Battery Health Indicator (Pil Sağlığı Göstergesi) — Pilin şarj durumunu ve sağlığını gösterir.

• Yeşil - İyi durumda, şarjı dolu ve kullanıma hazır.

• Amber - Şarj Oluyor (yazıcı KAPALI).

• Kırmızı - Pilde dahili bir hata var. Pili çıkarın ve bkz. Sorun Giderme, sayfa 270.

• Yanıp Sönen Kırmızı - Şarj hatası - aşırı veya düşük sıcaklık, dahili izleme hatası vb.

Battery Charge Level Indicator (Pil Şarj Düzeyi Göstergesi) — Pilin şarj durumunu ve sağlığını gösterir.

• Üç (3) yeşil çubuk açık, yanıp sönmez - Pilin şarjı tamamen dolu. (Pil şarj olmaya başlamayacak

• Yanıp sönen üst çubukta iki yeşil çubuk. Çok az şarjı azalmış.

• Yanıp sönen bir yeşil çubuk - Pilinizi şarj etme zamanı!

• Hiç çubuk yok - Pilin şarj olması gerekiyor, Pil Kontrol Düğmesine basıldığında, Pil Sağlığı

Göstergesi yanıp söner. Yazıcı açılamıyor.

• Amber - Şarj oluyor.

Donanım Seçeneklerinin Kurulması

Bu bölüm, genel yazıcı bağlantı modüllerinin ve medya kullanım seçeneklerinin kurulmasında size yardımcı olur.

ÖNEMLİ: Kurulum işlemini basitleştirmek ve hızlandırmak için, yazıcınızı ilk kez kurmadan ve kullanmadan önce tüm bağlantı modüllerini ve ortam işleme seçeneklerini yükleyin.

ÖNEMLİ: Yazıcı kurulum işlemini tamamladıktan sonra yazıcınızın ürün bilgisini güncellemeniz kesinlikle önerilir. Bu seçeneklerin pek çoğunda, yazıcının Ana Lojik Kartının kurulu ürün bilgisi sürümü ile düzgün çalışması için güncelleştirme yapılması gereken dahili bir yazılım bulunmaktadır.

Sahada Takılabilir yazıcı Aksesuarları ve Seçenekleri

Yazıcı Bağlantı Modülleri

Bağlantı modülünün erişim kapısı aşağıdaki seçenekler takılmadan önce çıkarılmalıdır — Bağlantı Modülü

Yuvasına Erişim, sayfa 49.

• Kablosuz Bağlantı Modülü — gidin Kablosuz Bağlantı Modülünün Takılması, sayfa 53.

• Wi-Fi 802.11ac, Bluetooth 4.2, BTLE 5, ve MFi 3.0

• ZD421 Seri Port — gidin Seri Port Modülünün Takılması, sayfa 50

• DTE/DTC otomatik anahtarlama ile RS-232 DB-9 konektörü — bkz. Seri Port Arayüzü, sayfa 304

• ZD421 Dahili Ethernet (LAN - kablolu) — gidin Dahili Ethernet (LAN) Modülünün Takılması,

sayfa 51

• RJ-45 konektörü

• Ethernet 10/100 otm.-geçişli, 10Base-T ve 100Base-TX ağları.

Medya Kullanım Seçenekleri

Yazıcının standart çerçevesi, aşağıdaki seçenekler takılmadan önce çıkarılmalıdır — bkz. Standart

Çerçevenin Çıkarılması, sayfa 56.

• Etiket Dağıtıcı (Astarı Sıyırın ve Operatöre Etiketi Sunun) - bkz. Etiket Dağıtıcının Takılması,

sayfa 57.

• Genel Amaçlı Medya Kesici — bkz. Standart Medya Kesicinin Takılması, sayfa 58.

• Medya rulo adaptörleri için 38,1 mm (1,5 inç), 50,8 mm (2,0 inç) veya 76,2 mm (3,0 inç) ID medya

çekirdekleri - bkz. Medya Rulosu Göbeği Boyut Adaptörleri, sayfa 59.

• Termal aktarım yazıcılar için Yelpaze Kıvrımlı Medya Erişim Kapağı.

Güç Tabanı Seçenekleri

ZD Serisi (ZD621 ve ZD421) yazıcılar, bu yazıcıların doğrudan termal ve termal aktarım versiyonlarının her biri için güç tabanı yükseltme kitleri ile desteklenir.

• Takılan Güç Kaynağı Tabanı (güç kaynağı dahil) — Takılı Güç Kaynağı Taban Seçeneklerinin

Takılması, sayfa 61 gidiniz.

• Pil Güç Tabanı (pil paketi ayrı olarak satılır) — Takılı Pil Tabanı Seçeneklerinin Takılması, sayfa 63 gidiniz.

• Pil Paketi (pil güç tabanı ayrı olarak satılır) — Pilin Takılı Pil Tabanına Takılması, sayfa 64 gidiniz.

Donanım Seçeneklerinin Kurulması

Yazıcı Bağlantı Modülleri

Bağlantı modülleri kolayca alet olmadan takılabilir.

DİKKAT-ESD: İnsan vücudunun yüzeyinde veya diğer yüzeylerde biriken elektrostatik enerjinin boşalması yazıcı kafasına ya da bu cihazda kullanılan diğer elektronik bileşenlere hasar verebilir. Yazıcı kafasıyla ya da elektronik bileşenlerle çalışırken statiğe karşı güvenli prosedürlere uymanız gerekir.

Güç Arızası Kurtarma Modu Jumper (Varsayılan KAPALI)

Yazıcı Kablo Bağlantı Modüllerinin tümünde bir Güç Arızası Kurtarma jumper'ı vardır. Varsayılan olarak KAPALI konuma ayarlanır. Jumper ON (Açık) olarak ayarlandığında, yazıcı etkin bir (Açık) AC güç kaynağına takıldığında (ve güç kapalı değilse), otomatik olarak Güç AÇIK hale gelir. Güç AÇMA/KAPAMA davranışları için Standart Arayüz Kontrolleri, sayfa 38 - Güç Düğmesi - Güç Arızası Kurtarma Modu’na gidiniz. Modu aktive etme talimatları için Güç Arızası Kurtarma Modu Jumper'ını Ayarlama, sayfa 220 gidiniz.

NOT: Güç Arızası Kurtarma Modu, yalnızca bir Yazıcı Bağlantı Modülü takılı yazıcınızda bulunur.

Bağlantı Modülü Yuvasına Erişim

1. DC güç kablosunu yazıcının arkasından çıkarın.

2. Parmak ucunuzla modül erişim kapağının üst kısmına bastırın.

Mandal serbest bırakıldı.

3. Çıkarmak için kapıyı çekip aşağı alın.

Donanım Seçeneklerinin Kurulması

Seri Port (RS-232)

Seri Port Modülünün Takılması

1. DC güç fişi ve modülünün erişim kapağı çıkartılmış haldeyken, seri port modülünü yazıcıya kaydırın.

2. Kart erişim kapısı iç kenarını ancak geçecek şekilde devre kartını yavaş fakat sıkıca itin.

3. Seri portun kapı kapağının altını modül erişim açıklığının alt kenarı ile hizalayın.

4. Kapıyı yukarı çevirin ve kapatarak yerine oturtun.

NOT: Optimum yazıcı performansı için, seçenekleri taktıktan ya da yazıcının ilk kurulumundan sonra

yazıcı ürün bilgisini güncelleyin. Gidiniz Yazıcı Ürün Bilgisinin Güncellenmesi, sayfa 269.

Donanım Seçeneklerinin Kurulması

Ethernet Portu (RS-45)

Dahili Ethernet (LAN) Modülünün Takılması

1. DC güç fişi ve modülünün erişim kapağı çıkartılmış haldeyken, Ethernet modülünü yazıcıya kaydırın.

2. Kart erişim kapısı iç kenarını ancak geçecek şekilde devre kartını yavaş fakat sıkıca itin.

3. Ethernet portunun kapı kapağının altını modül erişim açıklığının alt kenarı ile hizalayın.

4. Kapıyı yukarı çevirin ve kapatarak yerine oturtun.

NOT: Optimum yazıcı performansı için, seçenekleri taktıktan ya da yazıcının ilk kurulumundan sonra

yazıcı ürün bilgisini güncelleyin. Gidiniz Yazıcı Ürün Bilgisinin Güncellenmesi, sayfa 269.

Donanım Seçeneklerinin Kurulması

Yazıcı Bağlantı Modüllerinin Çıkarılması

Bir yazıcıyı yeniden yapılandırmak veya onarmak için bağlantı modülleri çıkarılabilir. Diğer durumlarda bağlantı modüllerini çıkarıp değiştirmemeniz gerekir.

1. Arayüz kablosunu çıkarın (Ethernet veya Seri).

2. Modül erişim kapısını çıkarın. Parmak ucunuzla kapı üstüne bastırın.

Mandal serbest bırakıldı.

3. Kapıyı çekin ve aşağı alın.

4. Arayüz kablosunu yeniden bağlantı modülüne takın ve kabloyu sabitleyin.

5. Bağlantı modülüne sabitlenmiş arabirim kablosunu yavaşça çekin ve modülü yavaşça yazıcıdan dışarı

çekin.

6. Farklı bir bağlantı modülü takın ya da bağlantı modülünün erişim kapısını geri takın.

7. Bunu erişim açıklığının alt kenarı ile hizalayın ve yerine oturtmak için çevirin.

Donanım Seçeneklerinin Kurulması

Kablosuz Bağlantı Modülünün Takılması

Kablosuz Bağlantı Modülünü takmak için bu prosedürü kullanın.

Kurulum Hazırlığı

1. Yazdırma Medyasını çıkartın.

2. Yazıcıyı KAPATIN.

3. Yazıcıdan tüm güç veya arabirim kablolarını çıkarın.

NOT: Bu prosedür için herhangi bir alete gerek yoktur.

Kablosuz Bağlantı Alanına Erişim

1. Kablosuz Bağlantı Kapısına erişmek için yazıcıyı ters çevirin.

2. Modül erişim kapağını açmak için üstteki mandalı parmak ucunuzla itin.

Yazıcı tabanı, parmak ucunuz için girintili bir alana sahiptir. Mandal serbest bırakıldı.

3. Çıkarmak için kapıyı kaldırın ve yukarı doğru çevirin.

Donanım Seçeneklerinin Kurulması

Anten kolunu (1) yatağa hizalayın.

5. Modülü (2) yazıcının Wi-Fi konektörüne (3) indirin ve hizalayın.

6. Modülü (2) tamamen yerine oturana kadar yavaşça ama sıkıca itin.

7. Kablosuz Bağlantı Kapısının (1) en kısa tarafını açıklığın en kısa tarafıyla hizalayın.

8. Kapı yazıcısının ortasındaki tırnağın (1) üzerindeki kapağı çevirin ve kapağı çevirerek kapatın.

9. Mandalı kilitlemek için kapıyı itin.

NOT: Modül tam olarak yerine oturmazsa, Kablosuz Bağlantı Kapısı doğru şekilde kapanmaz. Bu, tam

yerleştirmeyi doğrulamak için iyi bir testtir.

Donanım Seçeneklerinin Kurulması

10.

Yazıcının altında bulunan üç (3) Wi-Fi tanımlama etiketini yerleştirin. Bunlar, yazıcınızın yazıcı yapılandırmasına (ve daha sonra yeniden yapılandırmasına) yardımcı olur.

Bu yazıcı yapılandırma etiketleri, mobil uygulamalara, tarayıcıların kullanımına ve yazıcı desteğine yardımcı olur.

Termal Aktarım Yazıcıları için Etiket Konumları

Doğrudan Termal Yazıcılar için Etiket Konumları

Donanım Seçeneklerinin Kurulması

Medya Kullanım Seçenekleri

DİKKAT-ESD: İnsan vücudunun yüzeyinde veya diğer yüzeylerde biriken elektrostatik enerjinin boşalması

yazıcı kafasına ya da bu cihazda kullanılan diğer elektronik bileşenlere hasar verebilir. Yazıcı kafasıyla ya da elektronik bileşenlerle çalışırken statiğe karşı güvenli prosedürlere uymanız gerekir.

Standart Çerçevenin Çıkarılması

Medya kullanım seçeneğinin takılması için standart çerçeve çıkarılmalıdır.

1. Yazıcının arka tarafındaki DC güç giriş fişini çıkarın.

2. Yazıcıyı ters çevirin. Verilen T10 anahtarı ile iki (2) montaj vidasını sökün. Vidaları saklayın.

3. Çerçeveyi önden yaklaşık 12,5 mm (0.5 inç) aşağı kaydırın ve gevşek çerçeveyi dışarı çıkarın.

Donanım Seçeneklerinin Kurulması

Etiket Dağıtıcının Takılması

Etiket Dağıtıcı takılmadan önce standart çerçeve çıkarılmalı ve DC giriş gücü kesilmiş olmalıdır. Gidiniz

Standart Çerçevenin Çıkarılması, sayfa 56.

1. Modülün üstü, üst kapağın altından 12,5 mm (0.5 inç) uzakta olacak şekilde etiket dağıtıcı modülünü ve

yazıcıyı düz tarafı yukarıda olacak şekilde takın.

2. Modülü ortalayın ve yazıcının önüne doğru tam olarak iterek kaydırın.

3. Yazıcıyı ters çevirin ve modülü T10 anahtarını kullanarak iki vidayla yazıcıya takın.

NOT: Optimum yazıcı performansı için, seçenekleri taktıktan ya da yazıcının ilk kurulumundan sonra

yazıcı ürün bilgisini güncelleyin. Gidiniz Yazıcı Ürün Bilgisinin Güncellenmesi, sayfa 269.

Donanım Seçeneklerinin Kurulması

Standart Medya Kesicinin Takılması

Etiket Dağıtıcı takılmadan önce standart çerçeve çıkarılmalı ve DC giriş gücü kesilmiş olmalıdır. Gidiniz

Standart Çerçevenin Çıkarılması, sayfa 56.

DİKKAT: Kesici ünitesinde operatörün servis verebileceği parçalar yoktur. Kesici kapağını asla çıkarmayın (yuva). Kesici mekanizması içine asla cisim ya da parmak sokmaya çalışmayın.

ÖNEMLİ: Onaylanmamış aletlerin, pamuklu çubukların, çözücülerin vb. kullanımı kesiciye zarar verebilir veya ömrünü kısaltabilir ya da kesicinin sıkışmasına neden olabilir.

1. Modülün üstü, üst kapağın altına denk gelecek şekilde Kesici modülü ve yazıcı düz tarafını takın.

2. Modülü ortalayın ve yazıcının önüne doğru tam olarak iterek kaydırın.

3. Yazıcıyı ters çevirin ve modülü T10 anahtarını kullanarak iki vidayla yazıcıya takın.

NOT: Optimum yazıcı performansı için, seçenekleri taktıktan ya da yazıcının ilk kurulumundan sonra

yazıcı ürün bilgisini güncelleyin. Gidiniz Yazıcı Ürün Bilgisinin Güncellenmesi, sayfa 269.

Donanım Seçeneklerinin Kurulması

Medya Rulosu Göbeği Boyut Adaptörleri

Adaptör Kitleri

Medya rulosu adaptörleri kiti üç çift medya rulosu adaptörü içerir. Kitler, aşağıdaki iç çapa (İ.Ç.) sahip medya göbekleri içindir

• 38,1 mm (1.5 inç)

• 50,8 mm (2.0 inç)

• 76,2 mm (3.0 inç)

Adaptör Kullanımı

• Adaptörler yazıcıya kalıcı olarak takılmak amacıyla verilir.

• Bu adaptör boyutlarından birini gerektiren diğer medya rulosu boyutlarını desteklemek için bunlar

değiştirilebilirler.

• Çok fazla değiştirilirlerse adaptörler tamamen aşınabilir.

• Standart rulo göbeklerine baskı için medya adaptörlerinin çıkarılması ruloya sürtebilecek plastik

parçaları medya rulosu tutucuları üzerinde bırakabilir. Bu takılı parçaları medya rulosu tutucu kenarına doğru itin.

Medya Rulosu Adaptörlerinin Takılması

1. Bir vidayı her iki rulo tutucunun üstündeki üst adaptör montaj deliğine takın. Vidanın ucu rulo tutucunun

içinden çıkacak şekilde T10 anahtarı kullanarak vidaları saat yönünde çevirmeye başlayın. Vidalar kendinden kılavuzludur.

2. Adaptörü rulo tutucunun içine yerleştirin. Adaptörün büyük tarafı üsttedir. Düz taraf (diş yok) yazıcının

ortasına bakar.

3. Adaptörün üst vida deliğini çıkıntı yapan vida ucu ile hizalayın ve rulo tutucu gövdesine sıkıca

sabitleyin. Adaptör ile rulo tutucu arasında boşluk kalmayacak şekilde vidayı sıkın. Bu noktanın ötesinde sıkmayın. Aşırı sıkma dişi sıyırır.

4. Alt adaptör montaj deliğine vidayı takın. Vidayı sıkarken, adaptörü sıkıca rulo tutucuya sabitleyin.

Adaptör ile rulo tutucu arasında boşluk kalmayacak şekilde vidayı sıkın. Bu noktanın ötesinde sıkmayın. Aşırı sıkma dişi sıyırır.

5. Diğer adaptör ve rulo tutucu için adım 1-4'ü tekrar edin.

Donanım Seçeneklerinin Kurulması

Medya Göbeği

Adaptörlerine takılı olan

76,2 mm (3.0 inç)

İç Göbekli Etiket Rulosu

Örneği

Donanım Seçeneklerinin Kurulması

Termal Aktarım Yazıcıları Doğrudan Termal Yazıcılar

Takılı Güç Kaynağı Taban Seçeneklerinin Takılması

Güç tabanı yazıcıya takmaya hazır. Taban, T10 anahtar (tedarik ettiğiniz anahtar) ve yükseltme kitiyle birlikte verilen montaj vidalarını kullanarak monte edilir. Doğrudan termal yazıcı modelleri yazıcıya üç vida ile bağlanır ve termal aktarım yazıcı modelleri dört vida kullanır.

1. Medya rulolarını yazıcıdan çıkarın. Orijinal güç kaynağı kablosunu yazıcının arkasından çıkarın.

2. Yazıcıyı ters çevirin ve güç tabanını, yazıcının arka tarafına, yazıcı güç fişini de yazıcının arkasına

gelecek şekilde hizalayın. Yazıcının lastik ayakları, güç tabanının üstündeki girintilere hizalanır.

3. Güç tabanını yazıcıya takmak için verilen vidaları kullanın. Doğrudan Termal yazıcılar için üç vida.

Termal Aktarım yazıcıları için dört vida. Kitle birlikte verilen T10 anahtarını kullanarak vidaları sıkın.

Donanım Seçeneklerinin Kurulması

DC Giriş Güç Fişi

DC giriş güç fişini yazıcıya takın.

5. AC güç kablosunu yazıcı güç tabanına yeniden bağlayın.

Donanım Seçeneklerinin Kurulması

T10

Doğrudan Termal Yazıcılar Termal Aktarım Yazıcıları

Takılı Pil Tabanı Seçeneklerinin Takılması

Pil tabanı yazıcıya takmaya hazır. Taban, T10 anahtar ve yükseltme kitiyle birlikte verilen montaj vidalarını kullanarak monte edilir. Doğrudan termal yazıcı modelleri yazıcıya üç (3) vida ile bağlanır ve termal aktarım yazıcı modelleri dört (4) vida kullanır.

1. Medya rulolarını yazıcıdan çıkarın. Orijinal güç kaynağı kablosunu yazıcının arkasından çıkarın.

2. Yazıcıyı ters çevirin ve güç tabanını, yazıcının arka tarafına, yazıcı güç fişini de yazıcının arkasına

gelecek şekilde hizalayın. Yazıcının lastik ayakları, güç tabanının üstündeki girintilere hizalanır.

3. Güç tabanını yazıcıya takmak için verilen vidaları kullanın. Doğrudan Termal yazıcılar için üç (3) vida.

Termal Aktarım yazıcıları için dört (4) vida. Kitle birlikte verilen T10 anahtarını kullanarak vidaları sıkın.

Donanım Seçeneklerinin Kurulması

Takılmaya Hazır Pil Pil Takılı Yazıcı

Pil Mandalı

Pilin Takılı Pil Tabanına Takılması

ÖNEMLİ: Yazıcının veya pilin zarar görmesini önlemek için yazıcıya bir Takılı Pil Tabanı takılmış olması ve

güvenli bir şekilde bağlanmış olması gerekir.

1. Yazıcının harici güç kaynağını yazıcının arkasında bulunan DC Güç Girişinden çıkarın.

2. Pili, pil tabanının pil yuvasına kaydırın. Pili, pil paketi pil tabanının arkasına gelecek şekilde tabana itin

ve pil paketindeki konektörler yazıcının arkasındaki bağlantı noktalarına takılıdır.

ÖNEMLİ: Piller güvenlik nedeniyle ve depolama ve nakliye sırasında pilin boşalmasını önlemek için Kapatma Modunda gönderilir. Pilin, yazıcı ile ilk kullanımından önce şarj edilmesi gerekir.

3. Pili Kapatma Modundan çıkarmak ve ilk şarj işlemini başlatmak için yazıcının güç kaynağını pile takın.

4. Yazıcı, ilk kullanım öncesi tamamen şarj edilmelidir. Aşağıda belirtilenler hakkında daha fazla bilgi için

Pil Göstergeleri ve Kontrolleri, sayfa 45 gidiniz:

• Pili açın.

• Pil şarjı tasarruf özellikleri ve davranışlarını öğrenin.

• Pilin şarj düzeyini ve durumunu kontrol edin.

5. Yazıcı yaklaşık iki saatte tamamen şarj olacaktır. Pil durumu göstergesi (şimşek işareti) Amber (Şarj

Oluyor) renginden Yeşil (Şarj Oldu) rengine döner

Renkli Dokunmatik Ekran ve Kontroller

Yazıcının isteğe bağlı Renkli Dokunmatik Ekranı, yazıcı özelliklerine erişim, yazdırma işlerini çalıştırma, size yardımcı olmak için sihirbazları kullanma ve görevler ve sorun giderme işlemlerinde hızlı bir şekilde yardımcı olmak için etkileşimli bir ekran sağlar.

Renkli Dokunmatik Ekran ve Kontroller

Güç Düğmesi

Duraklama Düğmesi Besleme Düğmesi

İptal Düğmesi

Renkli Dokunmatik Ekran

ve arayüz

Durum Göstergeleri

Renkli Dokunmatik Ekranlı Yazıcı Kontrolleri

Renkli Dokunmatik Ekran ve Arayüzü, yazıcı kurulumuna, yapılandırmasına erişim sağlar ve tüm kullanıcı türleri için özelleştirilebilir. Arayüz size bu Link-OS yazıcı modelleri için yaygın işlevsellik ve davranışları sunmak adına tüm Standart Kullanıcı Arayüzü kontrolleri ve göstergelerini içerir.

Yazıcının Standart Arayüz kontrolü; beş yazıcı durum göstergesine sahip Güç, Duraklatma, Besleme ve İptal düğmeleri Kontroller ve Göstergeler, sayfa 37‘de ayrıntılı olarak tartışılmıştır.

Ana Ekran

Yazıcı Durumu

Renkli Dokunmatik Ekran ve Kontroller

Yazıcının Ana Ekranı size yazıcının mevcut durumunu gösterir ve yazıcının menülerine erişmenizi sağlar. Tüm açılardan görüntülemek için yazıcının görüntüsünü 360 derece döndürebilirsiniz.

Yazıcı Bilgisi

Renkli Dokunmatik Ekran ve Kontroller

İsteğe bağlı renkli dokunmatik ekran arabirimine sahip yazıcılar aşağıdaki özellikleri içerir:

• Yazıcının Standart Arabirim denetimleri ve durum göstergeleri, ortak yazdırma işlemlerine erişim sağlar.

• İnteraktif Renkli Dokunmatik Ekran, erişim ile Ana Ekranın normal çalışma durumunu gösterir:

• Yazdırma Durumu ve Yazıcı Bilgisi (bilgi)

•Menü— Yazdırmayı ve iletişimi ayarlamak ve kontrol etmek için kullanılır

• Sihirbazlar - Komut istemlerinden geçerek yazıcı ayarlarını değiştirmenizi sağlar. Gidiniz Yazıcı

Sihirbazları, sayfa 69.

• Kısayollar - En son menü öğelerine hızlı bir şekilde erişmenizi ve favorilerinizi kaydetmenizi sağlar.

Sık kullanılanlar listenize kaydetmek için menü öğesinin yanındaki karartılmış kalp simgesine dokunun. Sık kullanılanlardaki öğeler, kaydedildikleri sırayla gösterilir.

• Renkli Dokunmatik Ekran operatör Uyarılarını ve Hata mesajlarını gösterir

• Ana Ekranın arka plan rengi sarı veya kırmızı ise, yazıcı bir uyarı veya hata durumundadır. Daha

fazla bilgi için Uyarıların ve Hataların Çözülmesi, sayfa 270‘e gidin.

• Mobil cihazlardan erişim için çevrim içi talimatlara ve "Nasıl yapılır..." videolarına hızlı bir bağlantı

görüntüler.

• Yerleşik Yardıma erişim.

Yazıcı Sihirbazları

Yazıcı sihirbazları, çeşitli yazıcı ayarları ve özellikleri için kurulum sürecinde size rehberlik ederek size yardımcı olabilir.

ÖNEMLİ: Sihirbazları kullanırken, ana bilgisayardan yazıcıya veri göndermeyin. Optimum sonuçlar için, Print veya Tüm Sihirbazları Ayarla'yı çalıştıran tam genişlikte medya kullanın. Medya yazdırılacak bir görüntüden daha kısaysa, görüntü kesilebilir veya birden çok etikete yazdırılabilir.

Aşağıdaki sihirbazlar mevcuttur:

• Tüm Sihirbazları Ayarla—tüm Sihirbazları sırayla çalıştırır.

• Sistem Sihirbazı—yazdırma ile ilgili olmayan işletim sistemi ayarlarını kurar.

Renkli Dokunmatik Ekran ve Kontroller

• Bağlantı Sihirbazı—yazıcının bağlantı seçeneklerini yapılandırır.

• Yazdırma Sihirbazı—temel yazdırma parametrelerini ve özelliklerini yapılandırır.

• RFID Sihirbazı—RFID alt sisteminin operasyonlarını ayarlar.

Kullanılabilir seçenekleri görmek için Ana ekranda Sihirbazlar'a dokunun. Sihirbazlardan herhangi biri tarafından ayarlanan tek tek ayarlar hakkında daha fazla bilgi için Kullanıcı Menüleri, sayfa 70 gidin.

Kullanıcı Menüleri

Yazıcının kullanıcı menüleri yazıcıyı yapılandırmak için kullanılabilir. Aşağıdaki menü bölümlerine bakın:

•Sistem

•Bağlantı

•Yazdır

•RFID

• Kullanım dışı Saklama

Renkli Dokunmatik Ekran ve Kontroller

Kullanıcı menüsü açıklamaları, başka seçenekler olduğunda aynı ayarları değiştirmenin başka yollarını içerir. Bazı ayarları değiştirmek için yazıcının sihirbazlarını da kullanabilirsiniz. Gidiniz Yazıcı Sihirbazları,

sayfa 69.

Sistem Menüsü

Yazıcı işlevini, işletim seçeneklerini, dilleri ayarlamak ve varsayılanları geri yüklemek için Sistem menü öğelerini kullanın.

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Dil

Yazıcınızın görüntülenen ve yazdırılan bilgileri için 19 dil seçeneği arasından seçim yapmak için bu ayarı kullanın.

NOT: Bu parametre için dil seçimleri, görüntülenen adın dilinde dil adına göre görüntülenir.

Renkli Dokunmatik Ekran ve Kontroller

Kabul edilen değerler: İNGİLİZCE, İSPANYOLCA, FRANSIZCA, ALMANCA, İTALYANCA, NORVEÇÇE, PORTEKİZCE, İSVEÇÇE, DANCA, HOLLANDACA, FİNCE, ÇEKÇE, JAPONCA, KORECE, ROMENCE, RUSÇA, LEHÇE, BASİTLEŞTİRİLMİŞ ÇİNCE, GELENEKSEL ÇİNCE

İlgili ZPL komutları: ^KL

Kullanılan SGD komutu: print.tone

Yazdırma Sunucusu web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Dil

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Program Dili > Teşhis Modu

Gelişmiş sorun giderme için yazıcının tüm iletişimi yazdırılan veri olarak çıkarmasını sağlamak için İletişim Tanılama Modunu kullanın.

Kabul edilen değerler: Yazdırma, E:Sürücü, USB Ana Bilgisayarı, Kapalı İlgili ZPL komutları: Yalnızca Yazdırma tanılama için: Etkinleştirmek için ~JD, devre dışı bırakmak

için ~JE

Yazdırma Sunucusu web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Dil

Kontrol paneli tuşları: Yalnızca Yazdırma tanılama için: Yazıcı Hazır durumdayken DURAKLAT + BESLE düğmesini 2 saniye basılı tutun.

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Program Dili > Sanal Cihaz

Yazıcınıza herhangi bir Sanal Aygıt uygulaması yüklüyse, bunları bu kullanıcı menüsünden görüntüleyebilir veya etkinleştirebilir/devre dışı bırakabilirsiniz.

Kabul edilen değerler: HİÇBİRİ veya herhangi bir Link-OS Sanal Aygıt(lar)ı burada bir listede bulunmayacaktır.

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Program Dili > ZBI

Zebra Basic Interpreter (ZBI 2.0 ™ ), yazıcınız için satın alınabilecek bir programlama seçeneğidir.

Zebra Basic Interpreter (ZBI 2.0 ™ ), yazıcınız için satın alınabilecek bir programlama seçeneğidir. Bu seçeneği satın almak istiyorsanız, daha fazla bilgi için Zebra satıcınıza başvurun.

Yazıcınıza ZBI programları indirildiyse, bu menü öğesini kullanarak çalıştırmak üzere birini seçebilirsiniz. Yazıcınızda hiçbir program yoksa, NONE (Hiçbiri) listelenir.

ZBI programları karşıdan yüklendi, ancak hiçbiri çalışmıyorsa, yazıcı kullanılabilir tüm programları listeler. Bunlardan birini çalıştırmak için, program adının altındaki Çalıştır'a (beyazla vurgulanmış) dokunun.

Bir program çalıştırıldıktan sonra yalnızca bu program listelenir. Programı sonlandırmak için Durdur'a (beyazla vurgulanmış) dokunun.

Kullanılan SGD komutu: zbi.key (ZBI 2.0 seçeneğinin yazıcıda etkinleştirilmiş ya da devre dışı bırakılmış olup olmadığını tanımlar)

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Ekran Zaman Biçimi

Yazıcı tarafından kullanılan saat biçimini seçmek için bu ayarı kullanın.

Kabul edilen değerler: 12 Saat, 24 Saat

Kullanılan SGD komutu: device.idle_display_value

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Şifre Seviyesi

Kullanıcı menü öğelerinin parola koruma düzeyini seçmek için bu ayarı kullanın.

Kabul edilen değerler: Seçili, Tümü, Hiçbiri İlgili ZPL komutları: ^KP (yazıcı parolasını değiştirmek için)

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Şifreyi Ayarla

Önceki parametre tarafından korunan menü öğeleri için yeni bir yazıcı parolası ayarlayın.

Kabul edilen değerler: 0-9 rakamları

Varsayılan yazıcı parolası 1234'tür.

İlgili ZPL komutları: ^KP

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Güç Açma Eylemi

Açılış sırasında yazıcının yapacağı işlemi belirleyin.

Kabul edilen değerler:

KALİBRE ET—Sensör seviyelerini ve eşikleri ayarlar, etiket uzunluğunu belirler ve medyayı sonraki

web'e besler.

BESLE—Etiketleri ilk kayıt noktasına besler. UZUNLUK—Geçerli sensör değerlerini kullanarak etiket uzunluğunu belirler ve medyayı sonraki web'e

BESLER. HAREKET YOK—Yazıcıya medyayı hareket ettirmemesini söyler. Web'in düzgün yerleştirildiğinden

manuel olarak emin olmalı ya da sonraki web'i konumlamak için besle'ye basmalısınız. SHORT CAL (Kısa kal.)—Sensör kazancını ayarlamadan medya ve web eşiklerini ayarlar, etiket

uzunluğunu belirler ve medyayı sonraki web'e besler.

İlgili ZPL komutları: ^MF

Kullanılan SGD komutu: ezpl.power_up_action

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Kalibrasyon

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Kafa Kapama Eylemi

Yazıcı kafasını kapattığınızda yazıcının yapacağı işlemi belirleyin.

Kabul edilen değerler:

KALİBRE ET—Sensör seviyelerini ve eşikleri ayarlar, etiket uzunluğunu belirler ve medyayı sonraki

web'e besler.

BESLE—Etiketleri ilk kayıt noktasına besler. UZUNLUK—Geçerli sensör değerlerini kullanarak etiket uzunluğunu belirler ve medyayı sonraki web'e

BESLER. HAREKET YOK—Yazıcıya medyayı hareket ettirmemesini söyler. Web'in düzgün yerleştirildiğinden

manuel olarak emin olmalı ya da sonraki web'i konumlamak için besle'ye basmalısınız. SHORT CAL (Kısa kal.)—Sensör kazancını ayarlamadan medya ve web eşiklerini ayarlar, etiket

uzunluğunu belirler ve medyayı sonraki web'e besler.

İlgili ZPL komutları: ^MF

Kullanılan SGD komutu: ezpl.head_close_action Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Kalibrasyon

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Ekran Kalibrasyonu

Ekranı kalibre etmek için her artı işaretine dokunun.

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Varsayılanları Geri Yükle

Belirli yazıcıyı, yazdırma sunucusu ve ağ ayarlarını varsayılan fabrika ayarlarına döndürün.

Varsayılanları yüklerken dikkatli olun çünkü elle yaptığınız ayarların hepsini tekrar yüklemek zorunda kalacaksınız. Bu menü öğesi, her biri için farklı varsayılan değerlere sahip iki kullanıcı menüsü aracılığıyla kullanılabilir.

Kabul edilen değerler:

YAZICI—Ağ ayarları dışındaki tüm yazıcı ayarlarını fabrika varsayılan ayarlarına getirir. Varsayılanları

yüklerken dikkatli olun çünkü elle yaptığınız ayarların hepsini tekrar yüklemek zorunda kalacaksınız. AĞ—Yazıcının kablolu ya da kablosuz yazdırma sunucusunu yeniden başlatır. Kablosuz bir yazdırma

sunucusu ile yazıcı kablosuz ağınızla da yeniden ilişkilendirecektir.

SON KAYDEDİLEN—En son kalıcı kaydetmedeki ayarları yükler. HAREKET YOK—Yazıcıya medyayı hareket ettirmemesini söyler. Web'in düzgün yerleştirildiğinden

manuel olarak emin olmalı ya da sonraki web'i konumlamak için besle'ye basmalısınız. SHORT CAL (Kısa kal.)—Sensör kazancını ayarlamadan medya ve web eşiklerini ayarlar, etiket

uzunluğunu belirler ve medyayı sonraki web'e besler.

İlgili ZPL komutları:

YAZICI— ^JUF

AĞ— ^JUN

SON KAYDEDİLEN— ^JUR

Kontrol paneli tuşları: Yazıcı parametrelerini fabrika değerlerine sığdırmak için BESLE + DURAKLAT

düğmesini basılı tutun.

Yazıcı web sayfası:

YAZICI-Yazıcı Ayarlarını Görüntüleme ve Değiştirme > Varsayılan Yapılandırmayı Geri Yükleme AĞ—Sunucusu Ayarları > Yazdırma Sunucusunu Sıfırla SON KAYDEDİLEN—Yazıcı Ayarlarını Görüntüle ve Değiştir > Kaydedilen Yapılandırmayı Geri Yükle

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Ayarlar > Yazdır: Sistem Ayarları

Yazıcı yapılandırma raporunu yazdırır.

İlgili ZPL komutları: ~WC

Kontrol paneli tuşları:

Yazıcı açılırken İPTAL düğmesini 2 saniye basılı tutun. Yazıcı Hazır durumdayken BESLE + İPTAL düğmesini 2 saniye süreyle basılı tutun.

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Listeleri Etikete Yazdır

Renkli Dokunmatik Ekran ve Kontroller

Sistem > Enerji Tasarrufu > Energy Star

Energy Star modu etkinleştirildiğinde, yazıcı bir zaman aşımı süresinden sonra “uyku" moduna geçer ve böylece güç tüketimini azaltır. Yazıcıyı etkin duruma getirmek için kontrol panelindeki herhangi bir düğmeye basın.

Kabul edilen değerler: AÇMA, KAPAMA

Kullanılan SGD komutu:

power.energy_star.enable

power.energy_star_timeout

Bağlantı Menüsü

Kablolu ve kablosuz (Wi-Fi ve Bluetooth) yazıcı iletişimi için bağlantı parametrelerini ayarlamak için bu menüyü kullanın.

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > Ağı Sıfırla

Bu seçenek, kablolu veya kablosuz yazdırma sunucusunu sıfırlar ve ağ ayarlarında yaptığınız tüm değişiklikleri kaydeder.

Ağ ayarlarındaki bir değişikliğin geçerli olması için yazdırma sunucusunu sıfırlamanız gerekir.

İlgili ZPL komutları: ~WR

Kullanılan SGD komutu: device.reset

Yazıcı web sayfası: Yazdırma Sunucusu Ayarları > Yazdırma Sunucusunu Sıfırla

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > Birincil Ağ

Wired (Kablolu) veya Wireless (Kablosuz) yazdırma sunucusunun birincil olup olmadığını görüntüleyin ya da durumunu değiştirin. Hangisinin birincil olacağını seçebilirsiniz.

Kabul edilen değerler: Kablolu, WLAN İlgili ZPL komutları: ^NC

Kullanılan SGD komutu: ip.primary_network

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > IP Portu

Bu yazıcı ayarı, TCP yazdırma servisinin dinlediği dahili kablolu yazdırma sunucularının port numarası ile alakalıdır. Host'tan gelen normal TCP iletişimleri bu porta yönlendirilmelidir.

Kullanılan SGD komutu: internal_wired.ip.port

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > IP Alternatif Portu

Bu komut, alternatif TCP portunun port numarasını belirler. Bu komutu destekleyen yazdırma sunucuları aynı anda bağlantılar için hem birincil portu hem de alternatif

portu izleyeceklerdir.

Kullanılan SGD komutu:

internal_wired.ip.port_alternate

wlan.ip.port_alternate

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > Yazdırma: Ağ Bilgisi

Takılı herhangi bir yazdırma sunucusu veya Bluetooth aygıtı ayarlarını yazdırır.

İlgili ZPL komutları: ~WL

Kontrol paneli tuşları:

Yazıcı açılırken İPTAL düğmesini 2 saniye basılı tutun. Yazıcı Hazır durumdayken BESLE + İPTAL düğmesini 2 saniye süreyle basılı tutun.

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Listeleri Etikete Yazdır

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Ağlar > Görünüm Ajanı

Yazıcı kablolu veya kablosuz bir ağa bağlandığında, Zebra Varlık Görünürlüğü Servisine Bulut Tabanlı Zebra Yazıcı Konektörü üzerinden şifreli, sertifika-kimlik doğrulamalı bir web soket bağlantısı kullanarak bağlanmaya çalışacaktır. Yazıcı Tespit Verileri ile Ayarları ve Uyarı Verilerini gönderir. Herhangi bir etiket formatında basılan veriler İLETİLMEZ. Bu özellikten çıkmak için bu ayarı devre dışı bırakın.

Kabul edilen değerler: AÇMA, KAPAMA Kullanılan SGD komutu: weblink.zebra_connector.enable

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ Yapılandırması >Bulut Bağlantı Ayarları NOT: Daha fazla bilgi için http://www.zebra.com adresindeki "Varlık Görünürlüğü Aracısını Kaldırma"

uygulama notuna başvurun.

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Kablolu > Kablolu IP Protokolü

Bu parametre kullanıcının (daimi) ya da sunucunun (dinamik) kablolu yazdırma sunucusu IP adresini seçip seçmeyeceğini belirlemesini sağlar. Bir dinamik seçeneği seçilirse, bu parametre yazdırma sunucusunun IP adresini sunucudan alacağı ya da almayacağı metotları söyler.

Ağ ayarlarındaki bir değişikliğin geçerli olması için yazdırma sunucusunu sıfırlamanız gerekir. Gidiniz

Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86

Kabul edilen değerler: ALL (Tümü), GLEANING ONLY (Sadece temizleme), RARP, BOOTP, DHCP, DHCP & BOOTP, PERMANENT (Daimi)

İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: internal_wired.ip.protocol

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Kablolu > Kablolu IP Adresi

Yazıcının kablolu IP adresini görüntüleyin ve gerekirse değiştirin. Bu ayara değişiklikleri kaydetmek için, Bağlantı > Kablolu > Kablolu IP Protokolü'nü KALICI olarak

ayarlayın ve ardından yazdırma sunucusunu sıfırlayın (gidiniz Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86).

Kabul edilen değerler: Her alan için 000 ila 255 İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: internal_wired.ip.addr

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Kablolu > Kablolu Ağ Geçidi

Varsayılan kablolu ağ geçidini görüntüleyin ve gerekirse değiştirin. Bu ayara değişiklikleri kaydetmek için, Bağlantı > Kablolu > Kablolu IP Protokolü'nü KALICI olarak

ayarlayın ve ardından yazdırma sunucusunu sıfırlayın (gidiniz Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86).

Kabul edilen değerler: Her alan için 000 ila 255 İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: internal_wired.ip.gateway Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > Kablolu > Kablolu Mac Adresi

Kablolu yazdırma sunucusunun Medya Erişim Kontrolü (MAC) adresini görüntüleyin. Bu değer değiştirilemez.

Kullanılan SGD komutu: internal_wired.mac_addr

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > TCP/IP Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > WLAN > WLAN IP Protokolü

Bu parametre kullanıcının (daimi) ya da sunucunun (dinamik) kablosuz yazdırma sunucusu IP adresini seçip seçmeyeceğini belirlemesini sağlar. Bir dinamik seçeneği seçilirse, bu parametre yazdırma sunucusunun IP adresini sunucudan alacağı ya da almayacağı metotları söyler.

Ağ ayarlarındaki bir değişikliğin geçerli olması için yazdırma sunucusunu sıfırlamanız gerekir. Gidiniz

Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86.

Kabul edilen değerler: ALL (Tümü), GLEANING ONLY (Sadece temizleme), RARP, BOOTP, DHCP, DHCP & BOOTP, PERMANENT (Daimi)

İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: wlan.ip.protocol

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > Kablosuz Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > WLAN > WLAN IP Adresi

Yazıcının Kablosuz IP adresini görüntüleyin ve gerekirse değiştirin. Bu ayara değişiklikleri kaydetmek için, Bağlantı > WLAN > WLAN IP Protokolü'nü kalıcı olarak ayarlayın ve

ardından yazdırma sunucusunu sıfırlayın (gidiniz Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86).

Kabul edilen değerler: Her alan için 000 ila 255 İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: ip.addr, wlan.ip.addr

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > Kablosuz Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > WLAN > WLAN Alt Ağ

Kablosuz alt ağ maskesini görüntüleyin ve gerekirse değiştirin. Bu ayara değişiklikleri kaydetmek için, Bağlantı > WLAN > WLAN IP Protokolü'nü KALICI olarak ayarlayın

ve ardından yazdırma sunucusunu sıfırlayın (gidiniz Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86).

Kabul edilen değerler: Her alan için 000 ila 255 İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: wlan.ip.netmask

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > Kablosuz Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > WLAN > WLAN Ağ Geçidi

Varsayılan kablosuz ağ geçidini görüntüleyin ve gerekirse değiştirin. Bu ayara değişiklikleri kaydetmek için, Bağlantı > WLAN > WLAN IP Protokolü'nü kalıcı olarak ayarlayın ve

ardından yazdırma sunucusunu sıfırlayın (gidiniz Bağlantı > Ağlar > Ağı Sıfırla, sayfa 86).

Kabul edilen değerler: Her alan için 000 ila 255 İlgili ZPL komutları: ^ND

Kullanılan SGD komutu: wlan.ip.gateway

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > Kablosuz Ayarları

Renkli Dokunmatik Ekran ve Kontroller

Bağlantı > WLAN > WLAN Mac Adresi

Kablosuz yazdırma sunucusunun Medya Erişim Kontrolü (MAC) adresini görüntüleyin. Bu değer değiştirilemez.

Kullanılan SGD komutu: wlan.mac_addr

Yazıcı web sayfası: Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ İletişim Ayarı > Kablosuz Ayarları

100

Zebra ZD421, ZD621 User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Hakkında

Yazıcı Kaynakları

Zebra OneCare Yazıcı Servisi ve Desteği

Simge Sözleşmeleri

Giriş

Link-OS 4 inç Masaüstü Termal Yazıcıları

Genel Masaüstü Link-OS Yazıcı Özellikleri

Link-OS 4 inç Masaüstü Yazıcı Seçenekleri

Zebra Etiket Yazdırma Çözümü

Yazdırma Modları

Kutunun içinde neler var?
