Zebra ZD421, ZD621 User Guide [pt]

Séries ZD421 e ZD621

Impressoras Link-OS

Guia do usuário

P1123730-02PT

ZEBRA e a cabeça de zebra estilizada são marcas registradas da Zebra Technologies Corporation, registradas em diversas jurisdições em todo o mundo. Todas as demais marcas registradas são propriedade de seus respectivos detentores. © 2021 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos reservados.

As informações neste documento estão sujeitas a alterações, sem aviso prévio. O software descrito neste documento é fornecido nos termos de um acordo de licença ou contrato de confidencialidade. O software pode ser usado ou copiado somente de acordo com os termos desses contratos.

Para mais informações sobre as declarações jurídicas e de propriedade, acesse:

SOFTWARE: zebra.com/linkoslegal DIREITOS AUTORAIS: zebra.com/copyright GARANTIA: zebra.com/warranty ACORDO DE LICENÇA DE USUÁRIO FINAL: zebra.com/eula

Termos de uso

Declaração de propriedade

Este manual contém informações de propriedade da Zebra Technologies Corporation e de suas subsidiárias ("Zebra Technologies"). Está limitado às informações e ao uso das partes que operam e mantêm o equipamento aqui descrito. Essas informações de sua propriedade não podem ser utilizadas, reproduzidas ou divulgadas a terceiros para qualquer outro propósito sem a permissão expressa por escrito da Zebra Technologies.

Melhorias no produto

A melhoria contínua dos produtos é uma política da Zebra Technologies. Todos os designs e especificações estão sujeitos a alterações sem aviso.

Isenção de responsabilidade

A Zebra Technologies toma medidas para garantir que as especificações e os manuais de engenharia publicados estejam corretos. No entanto, podem ocorrer erros. A Zebra Technologies se reserva o direito de corrigir quaisquer erros desse gênero e se isenta de responsabilidades resultantes.

Limitação de responsabilidade

Em hipótese alguma a Zebra Technologies ou qualquer pessoa envolvida no desenvolvimento, produção ou entrega do produto que acompanha esta documentação (incluindo hardware e software) deve ser responsabilizada por quaisquer danos (incluindo, sem limitação, danos indiretos que incluem lucros cessantes, interrupção dos negócios ou perda de informações comerciais) provenientes do uso desse produto, mesmo se a Zebra Technologies tiver sido informada da possibilidade de tais danos. Algumas jurisdições não permitem a exclusão ou a limitação de danos incidentais ou resultantes; portanto, a limitação ou exclusão acima pode não se aplicar a você.

Data da publicação

24 de março de 2021

Sumário

Sobre.................................................................................................................................................. 11

Recursos da impressora ................................................................................................ 11

Manutenção e suporte Zebra OneCare para impressoras............................................. 12

Convenções de ícones................................................................................................... 12

Introdução ......................................................................................................................................... 13

Impressoras térmicas de mesa de 4 pol. Link-OS ......................................................... 13

Recursos comuns de impressoras de mesa Link-OS ............................................ 14

Opções da impressora de mesa de 4 pol. Link-OS................................................ 15

Solução de impressão de etiquetas Zebra.................................................................... 17

Modos de impressão .............................................................................................. 17

O que há na caixa?....................................................................................................... 18

Desembalar e inspecionar a impressora ................................................................ 18

Recursos da impressora.................................................................................................................. 20

Interior da impressora de rolo de fita com capacidade dupla ZD421 ..................... 22

Interior da impressora de rolo de fita com capacidade dupla ZD621 ..................... 23

Interior das impressoras térmicas diretas ZD421................................................... 26

Interior das impressoras térmicas diretas ZD621................................................... 27

Interior da impressora de cartucho de fita ZD421 .................................................. 28

Opção do distribuidor de etiquetas (instalável localmente) - Todos os modelos ... 30

Opção do cortador (instalável localmente) - Todos os modelos ............................ 30

Opção de rasgar mídia sem revestimento (Somente para os modelos térmicos

diretos).................................................................................................................... 31

Opção de cortador sem revestimento (Somente para os modelos

térmicos diretos) ..................................................................................................... 31

Identificação dos tipos de rolos de impressão (unidade) ....................................... 32

Opções de fonte de alimentação da impressora .................................................... 33

Recursos de travamento da impressora térmica direta ZD621 .............................. 35

Zebra Print Touch ......................................................................................................... 36

Sumário

Controles e indicadores................................................................................................................... 37

Interface do usuário ....................................................................................................... 37

Controles de interface padrão ................................................................................ 39

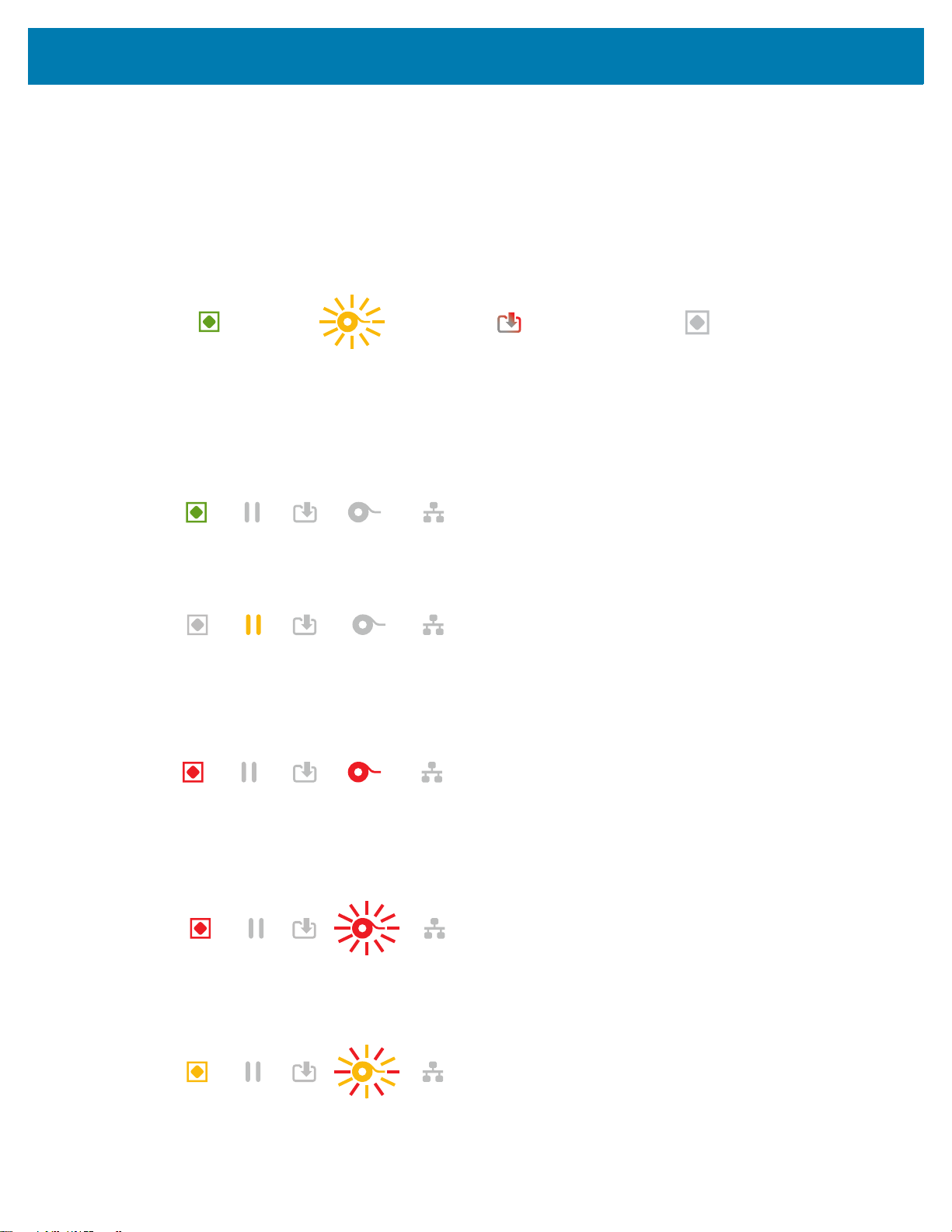

Significado dos padrões das luzes indicadoras ............................................................ 43

Status - Condições operacionais normais .............................................................. 43

Status - Operação do cabeçote de impressão ....................................................... 45

Status - Opção BTLE (Bluetooth de baixa energia) ............................................... 46

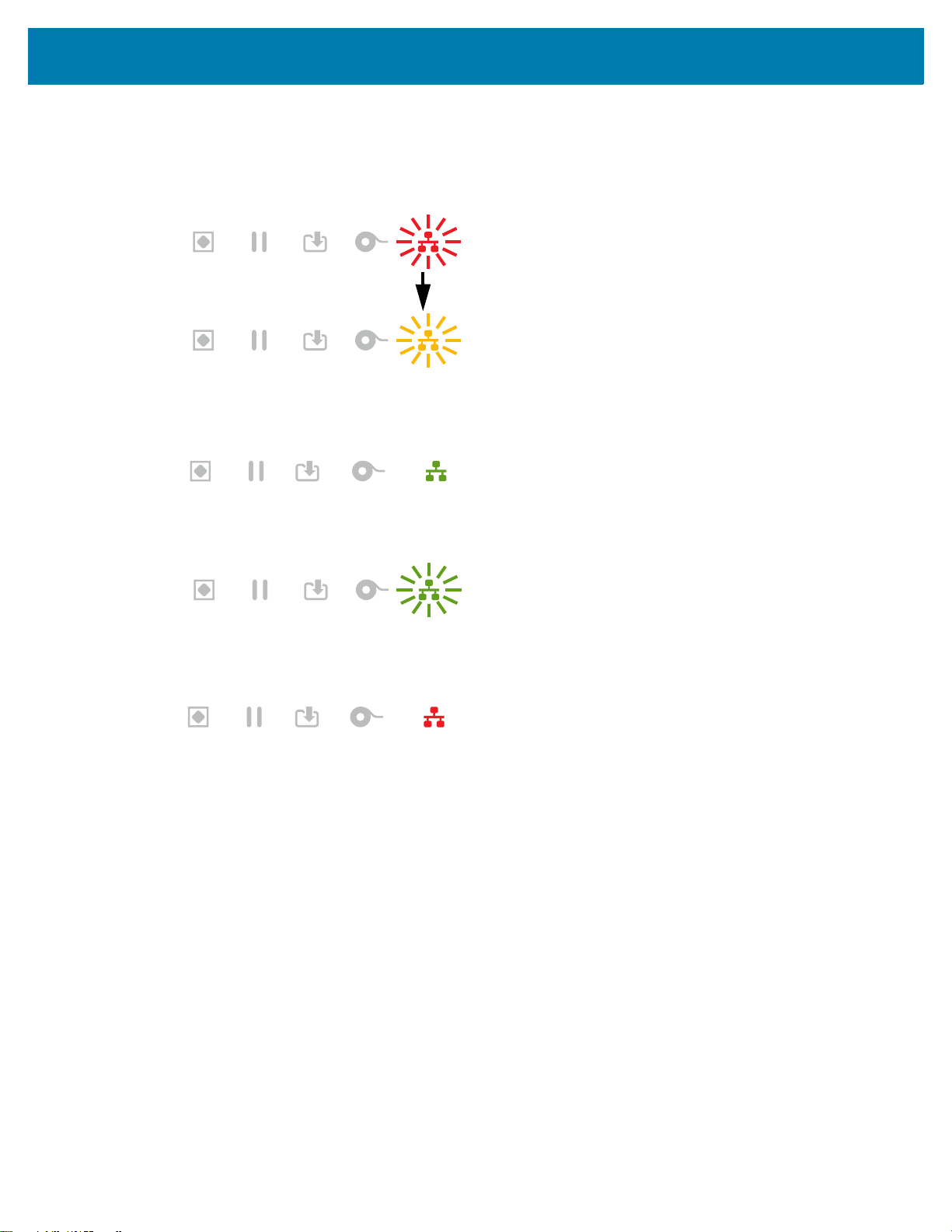

Status - Opção Ethernet (LAN)............................................................................... 46

Status - Opção Wi-Fi (WLAN) ................................................................................ 47

Indicadores e controles da bateria................................................................................. 47

Instalação das opções de hardware ............................................................................................... 49

Acessórios e opções da impressora instaláveis no local............................................... 49

Módulos de conectividade da impressora..................................................................... 51

Acesso à fenda do módulo de conectividade ......................................................... 51

Instalação do módulo da porta serial...................................................................... 52

Instalação do módulo de Ethernet (LAN) interno ................................................... 53

Instalação do módulo de conectividade sem fio..................................................... 55

Opções de manuseio de mídia ..................................................................................... 58

Remoção do painel padrão .................................................................................... 58

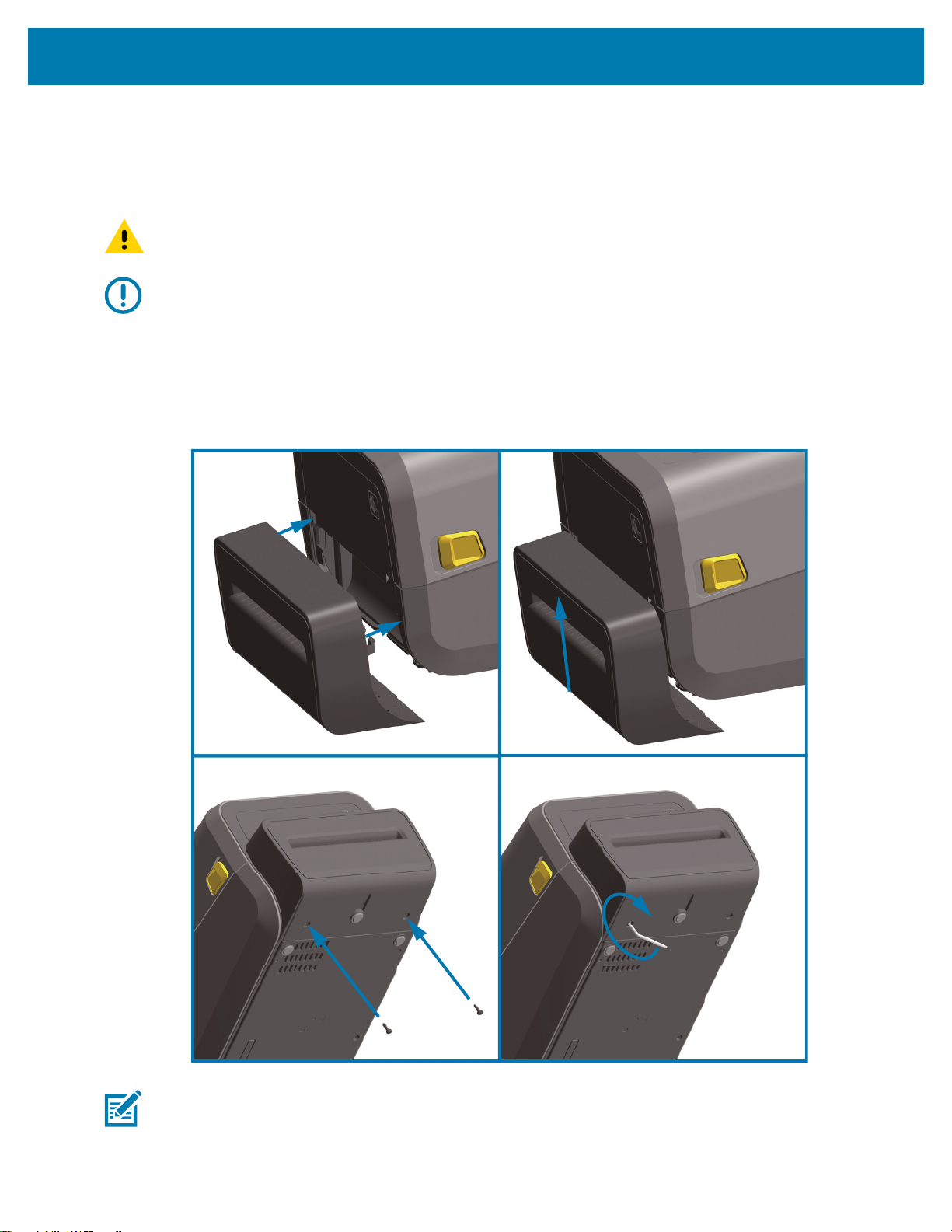

Instalação do distribuidor de etiquetas ................................................................... 59

Instalação do cortador de mídia padrão ................................................................. 60

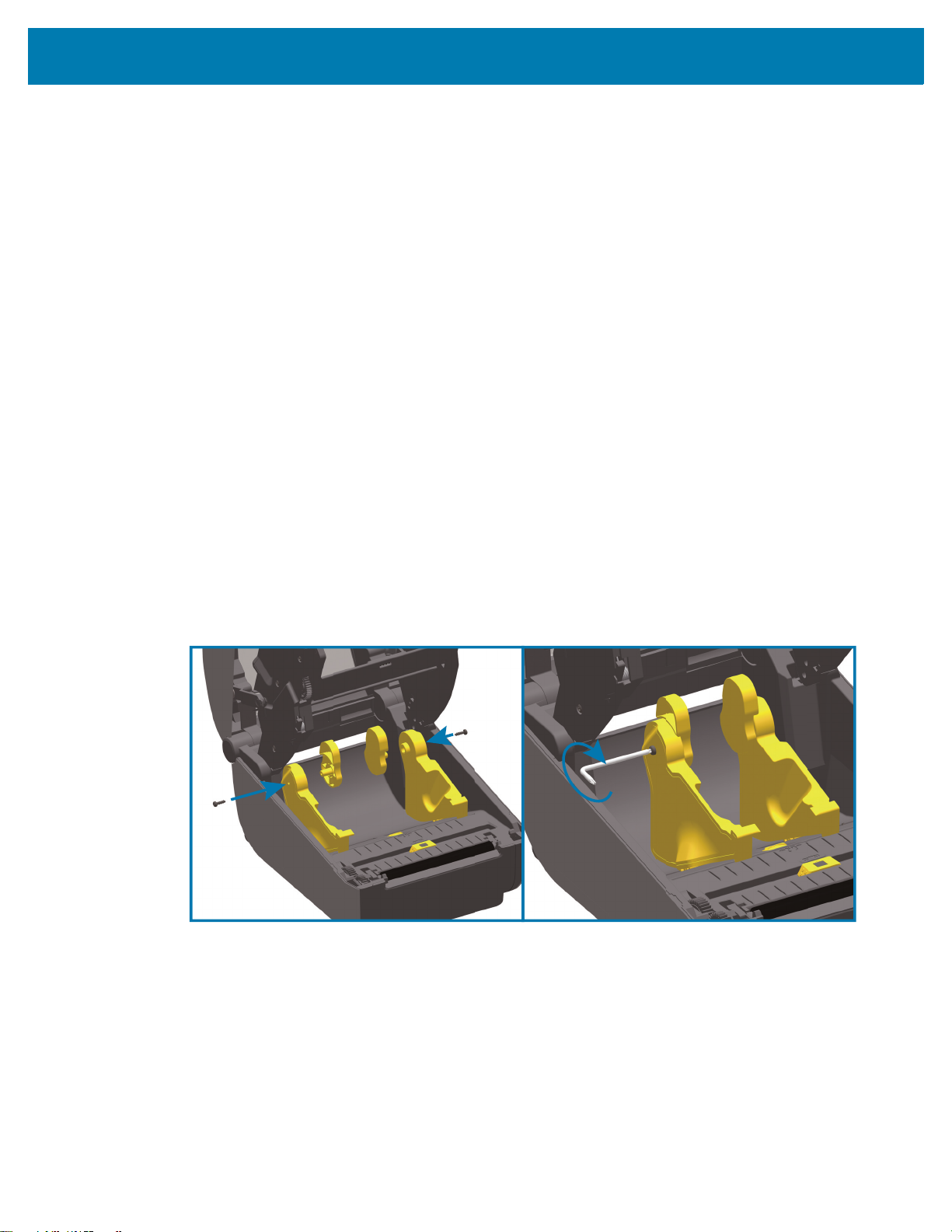

Adaptadores de tamanho do núcleo do rolo de mídia............................................ 61

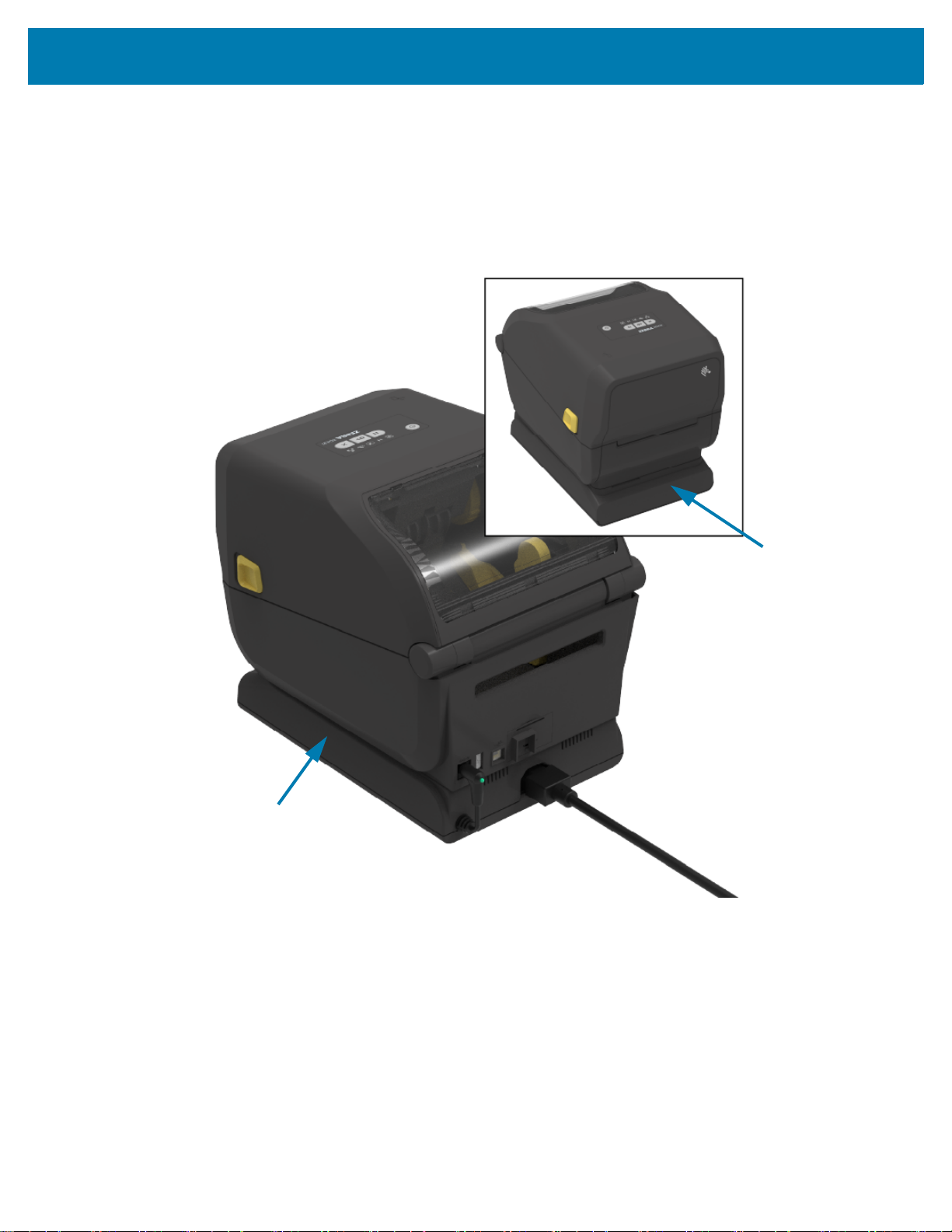

Instalação das opções da base da fonte de alimentação conectada ..................... 63

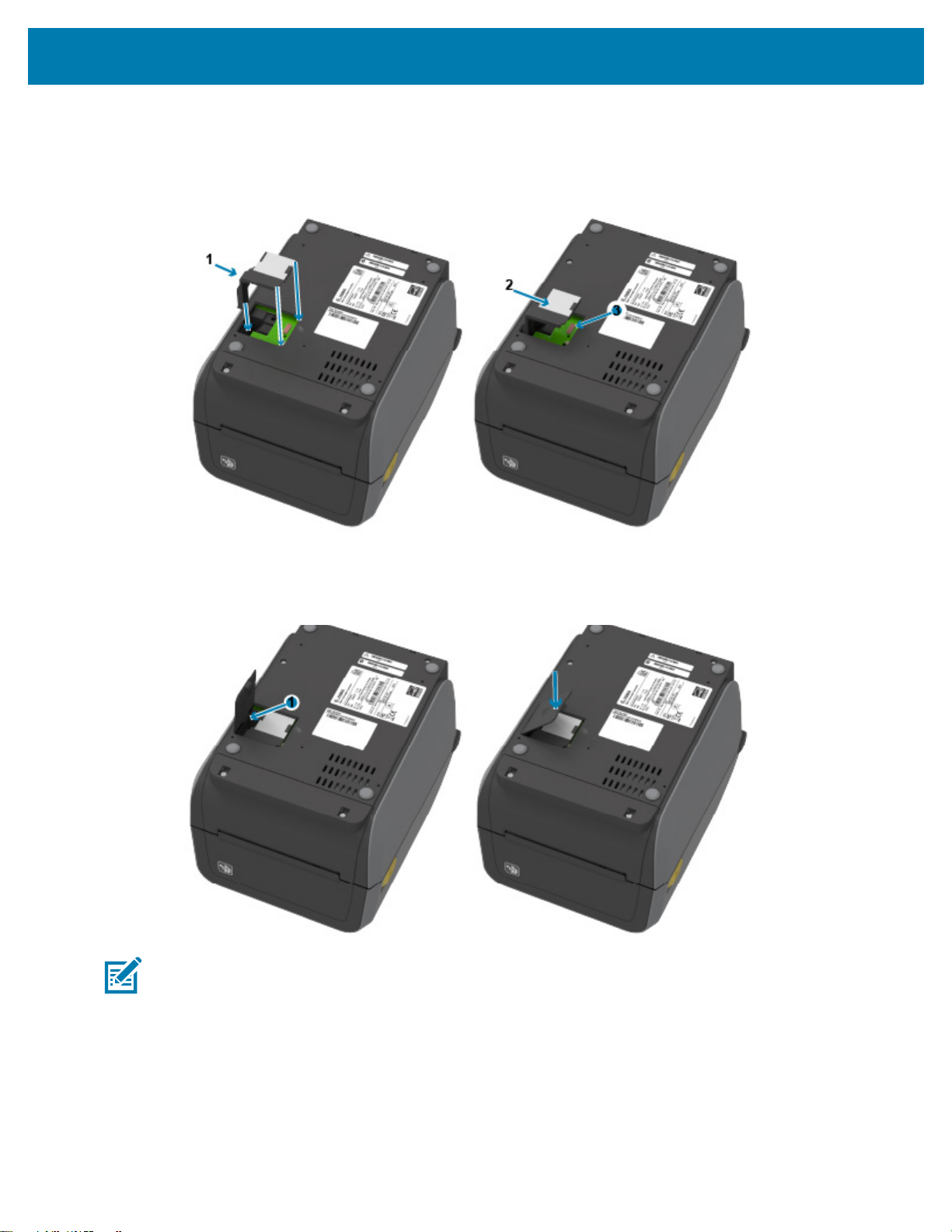

Instalação das opções da base da bateria conectada ........................................... 65

Instalação da bateria na base da alimentação conectada ..................................... 66

Visor colorido sensível ao toque e controles ................................................................................ 67

Controles da impressora com visor colorido sensível ao toque..................................... 68

Tela Inicial...................................................................................................................... 69

Status da impressora.............................................................................................. 69

Informações da impressora .................................................................................... 70

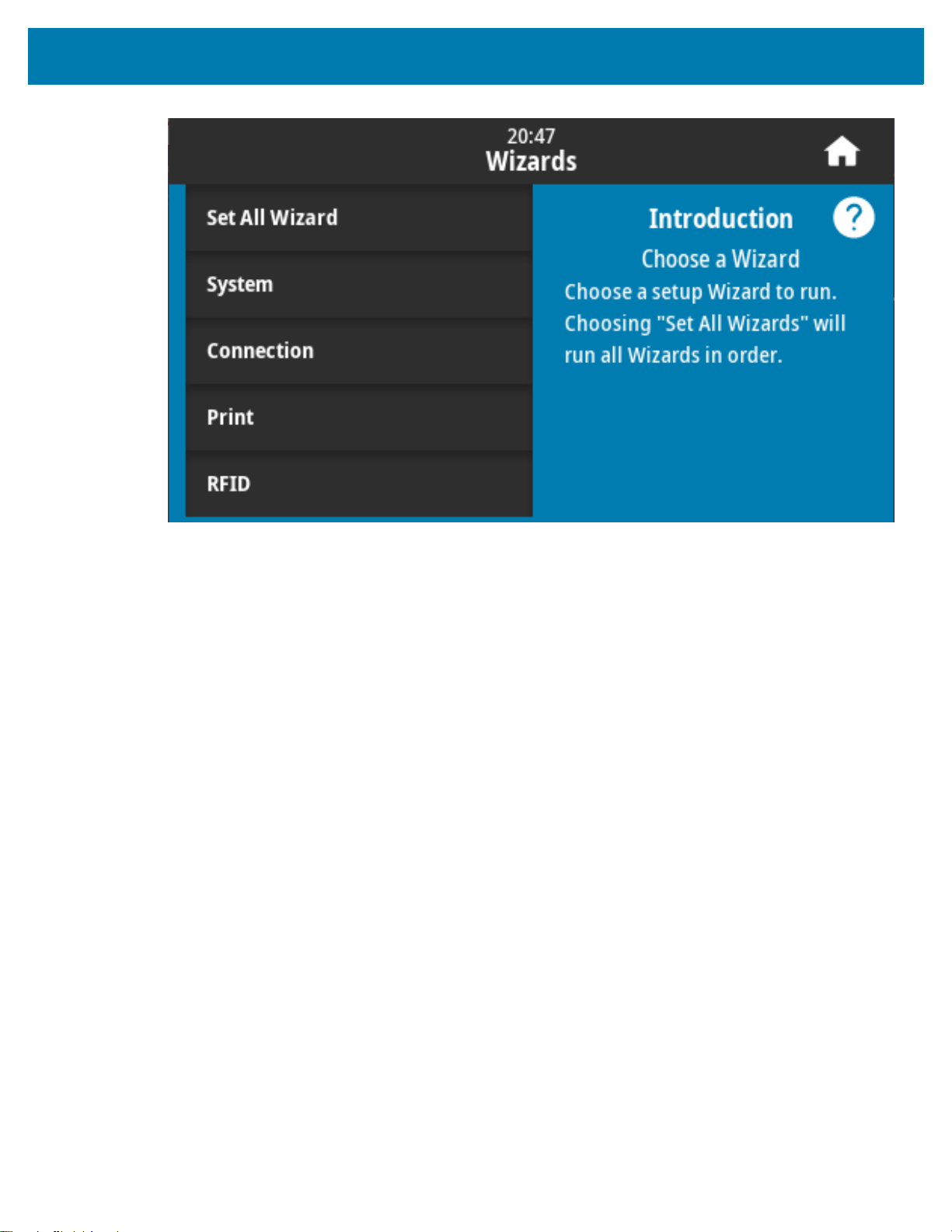

Assistentes da impressora ..................................................................................... 71

Menus do usuário ................................................................................................... 73

Menu Sistema ............................................................................................................... 74

Sistema > Idioma.................................................................................................... 75

Sistema > Idioma do programa > Modo de diagnóstico ......................................... 76

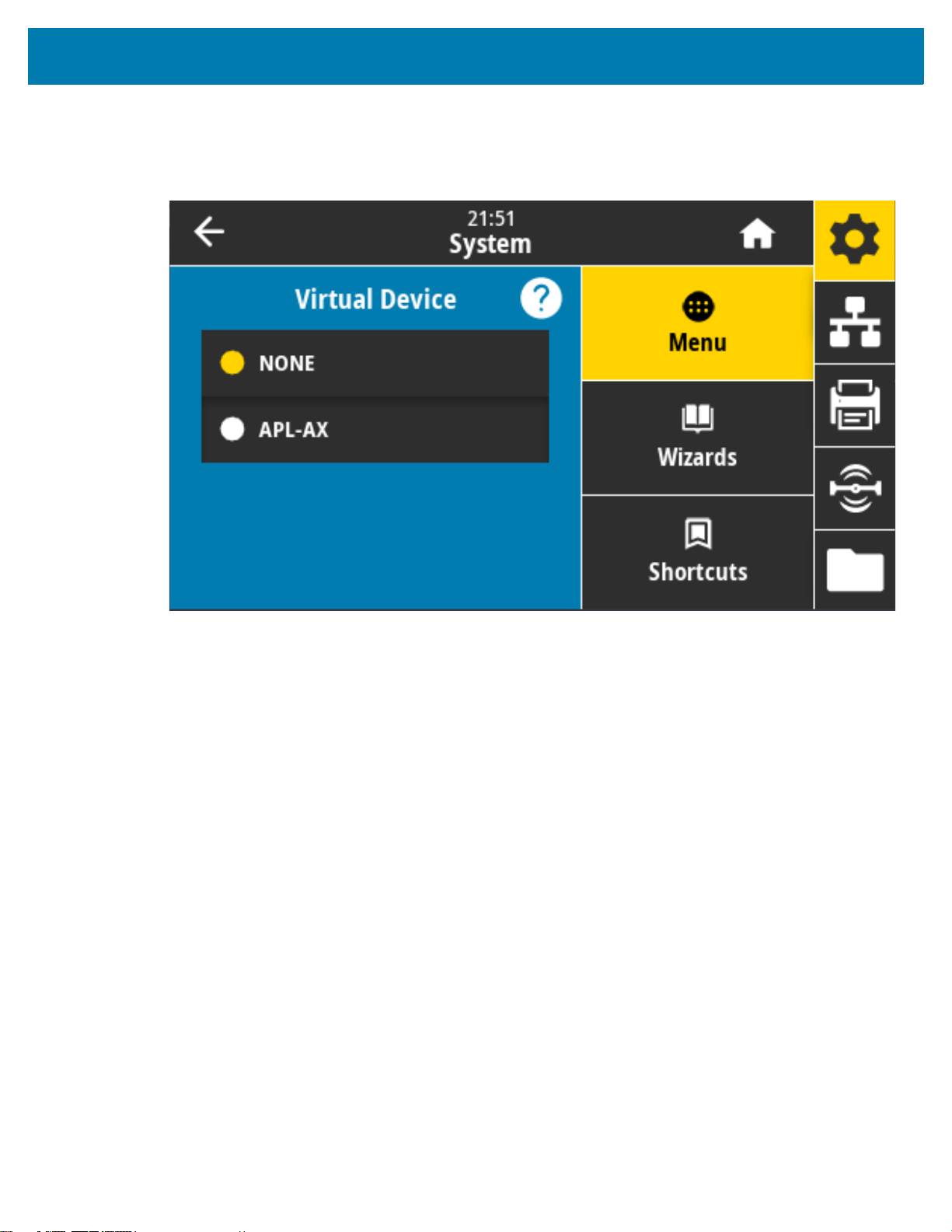

Sistema > Idioma do programa > Dispositivo virtual .............................................. 77

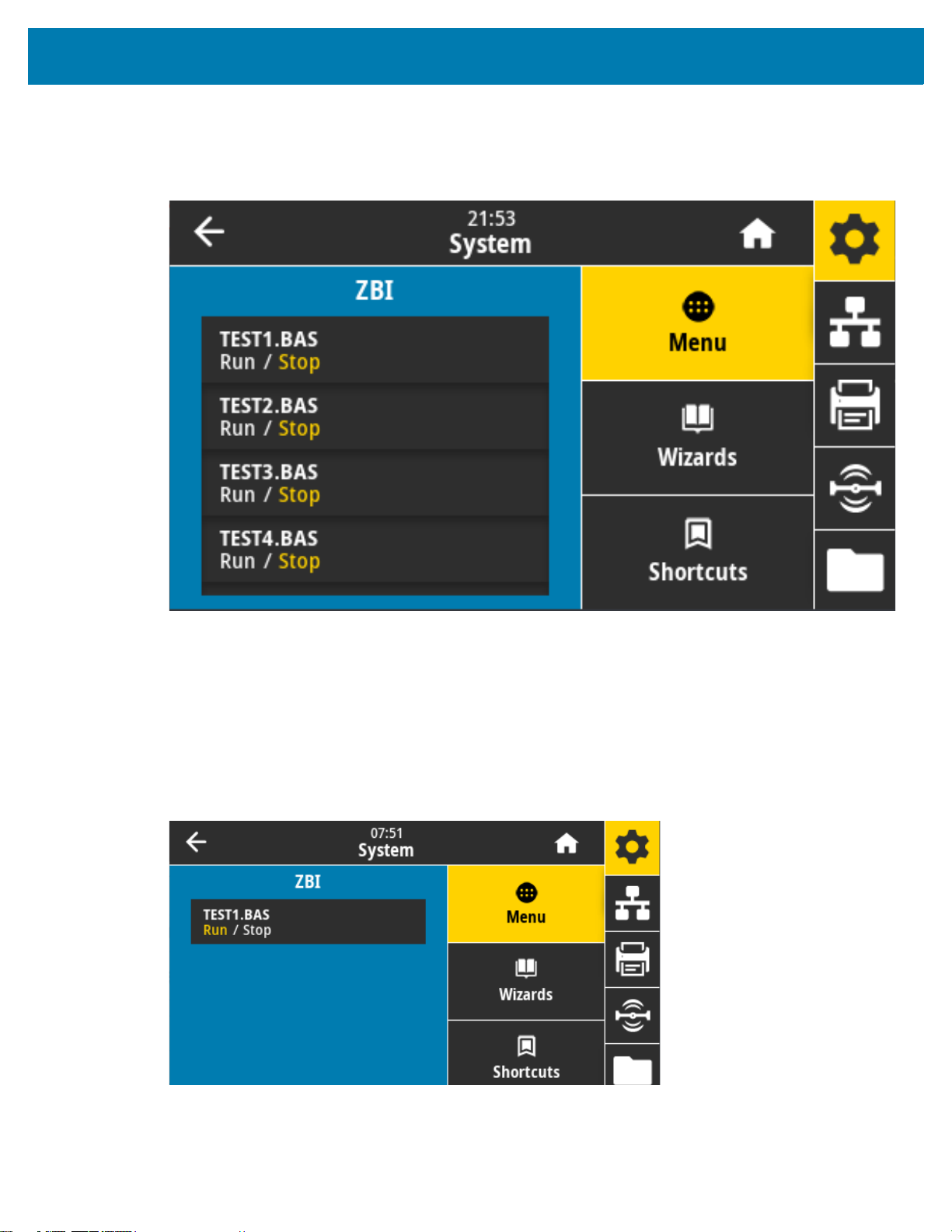

Sistema > Idioma do programa > ZBI..................................................................... 78

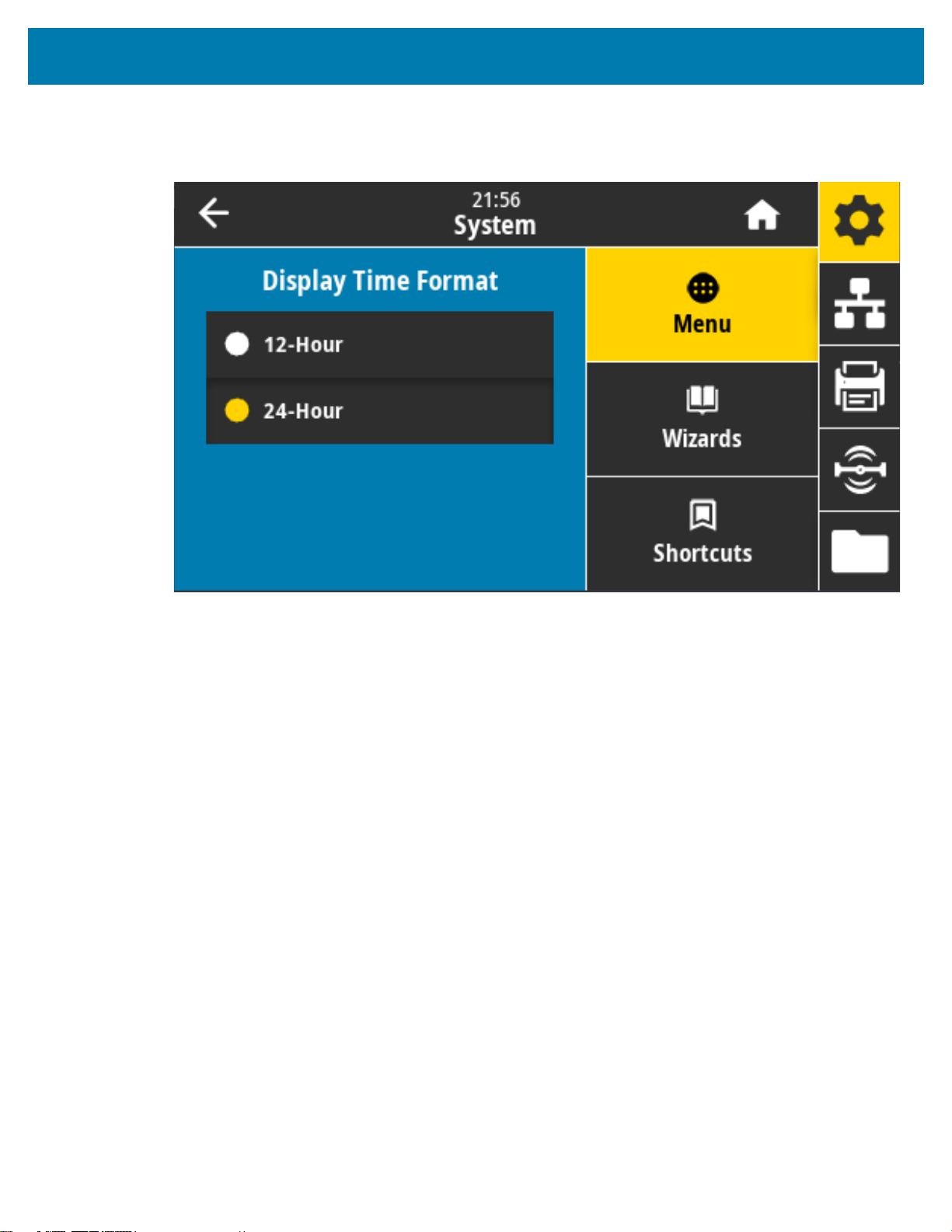

Sistema > Configurações > Formato de hora do visor ........................................... 79

Sistema > Configurações > Nível de senha ........................................................... 80

Sumário

Sistema > Configurações > Digite a nova senha ................................................... 81

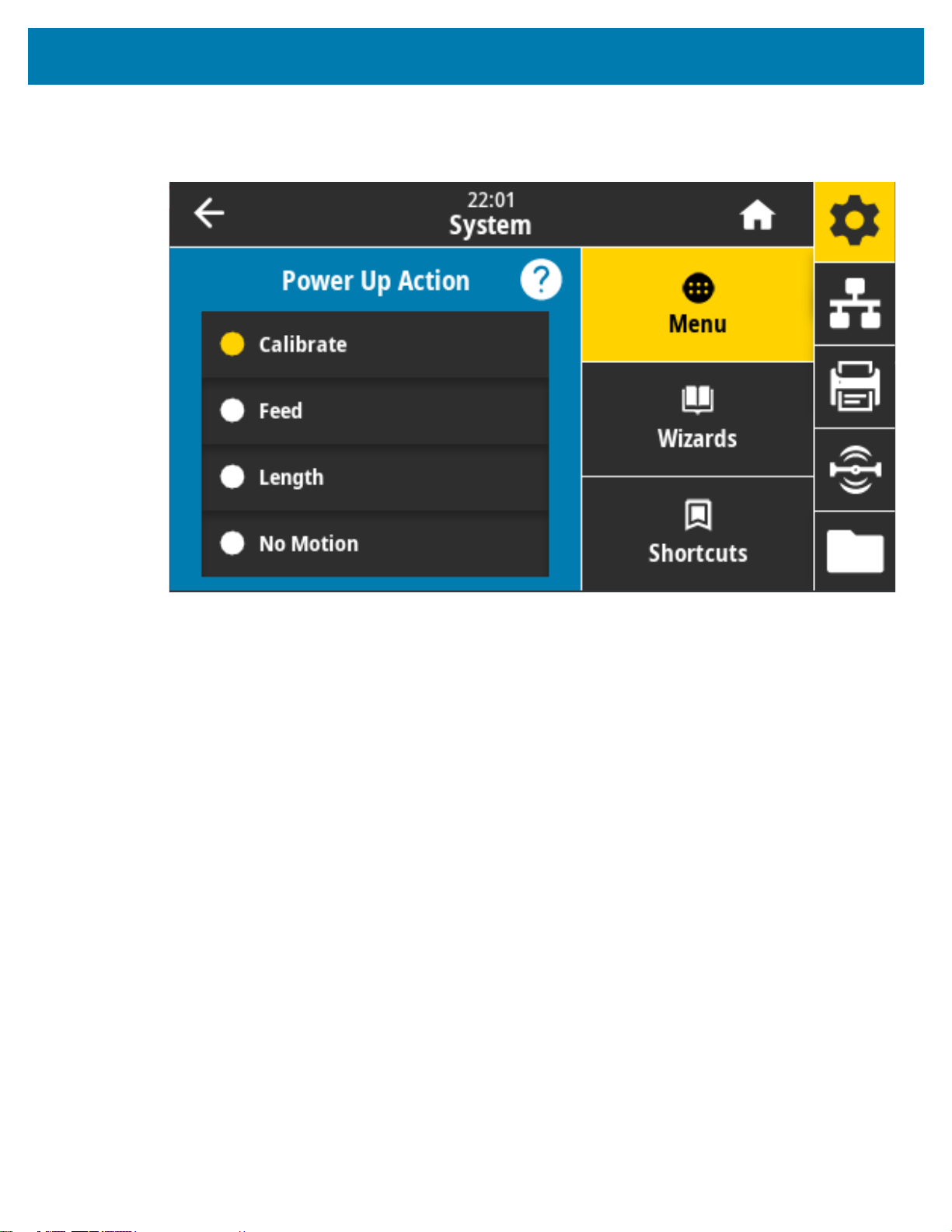

Sistema > Configurações > Ação de inicialização.................................................. 82

Sistema > Configurações > Ação de cabeçote fechado......................................... 83

Sistema > Configurações > Calibração da tela ...................................................... 84

Sistema > Configurações > Restaurar padrões ..................................................... 85

Sistema > Configurações > Imprimir: Configurações do sistema........................... 87

Sistema > Economia de energia > Energy Star ..................................................... 88

Menu Conexão.............................................................................................................. 89

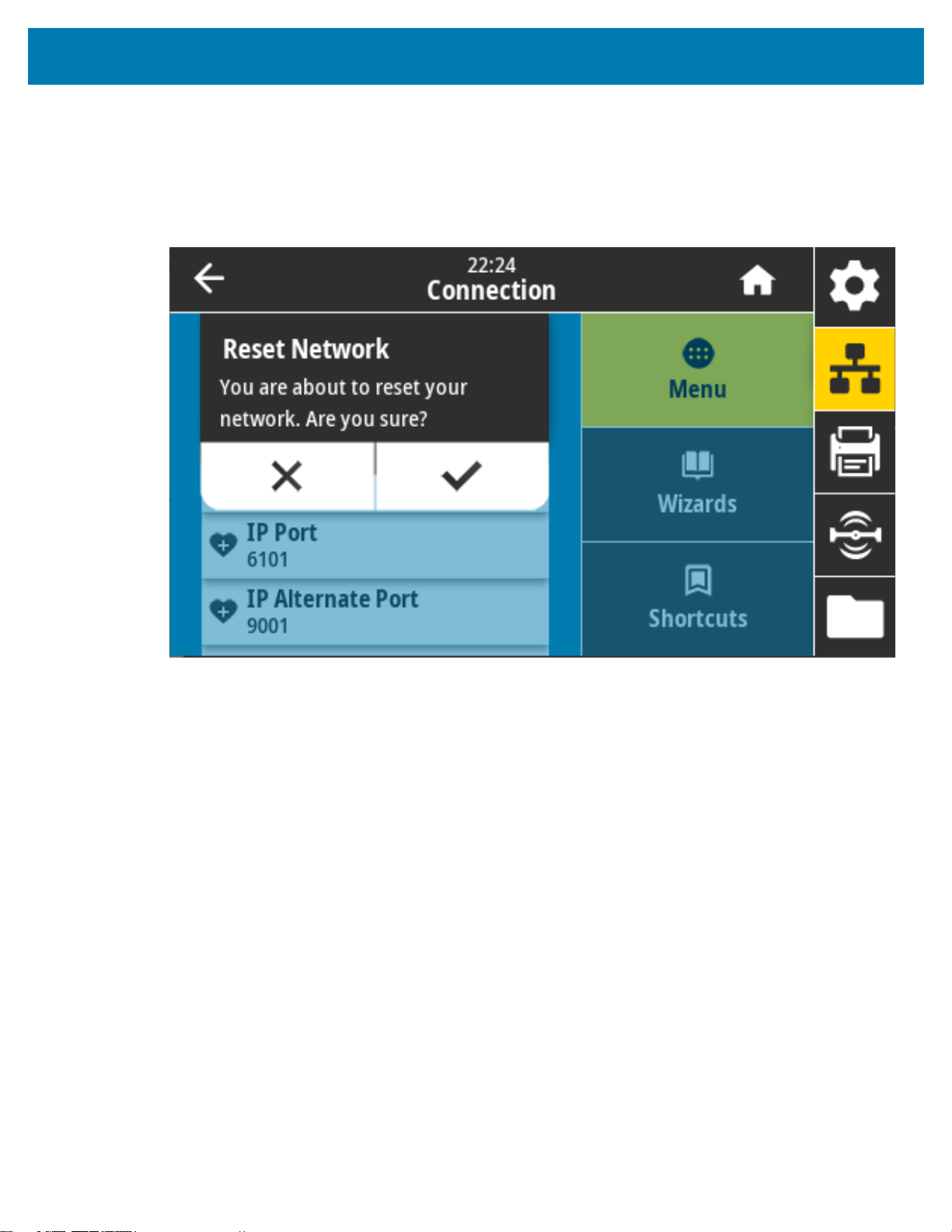

Conexão > Redes > Redefinir rede ........................................................................ 90

Conexão > Redes > Rede primária ........................................................................ 91

Conexão > Redes > Porta IP.................................................................................. 92

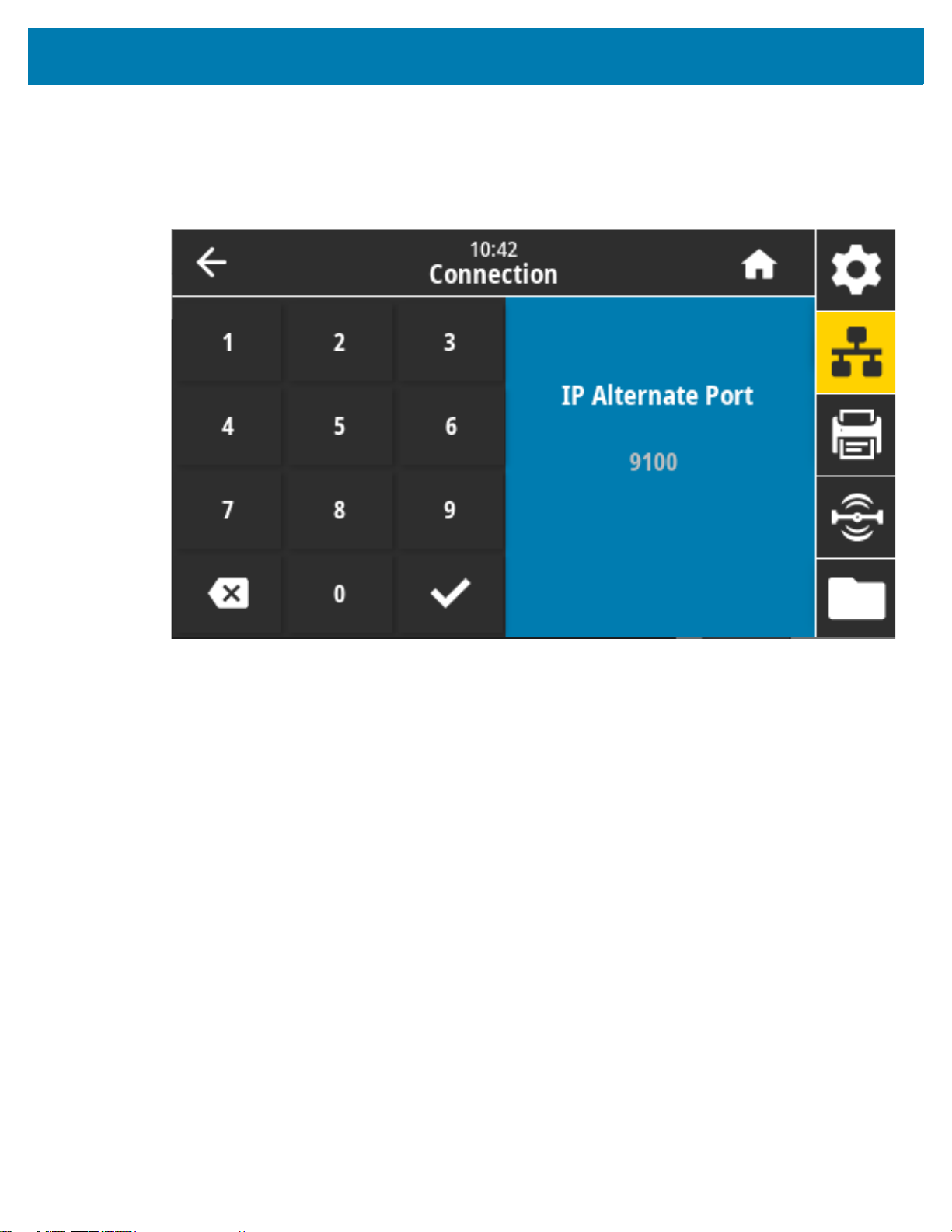

Conexão > Redes > Porta IP alternativa ................................................................ 93

Conexão > Redes > Imprimir: Informação da rede ................................................ 94

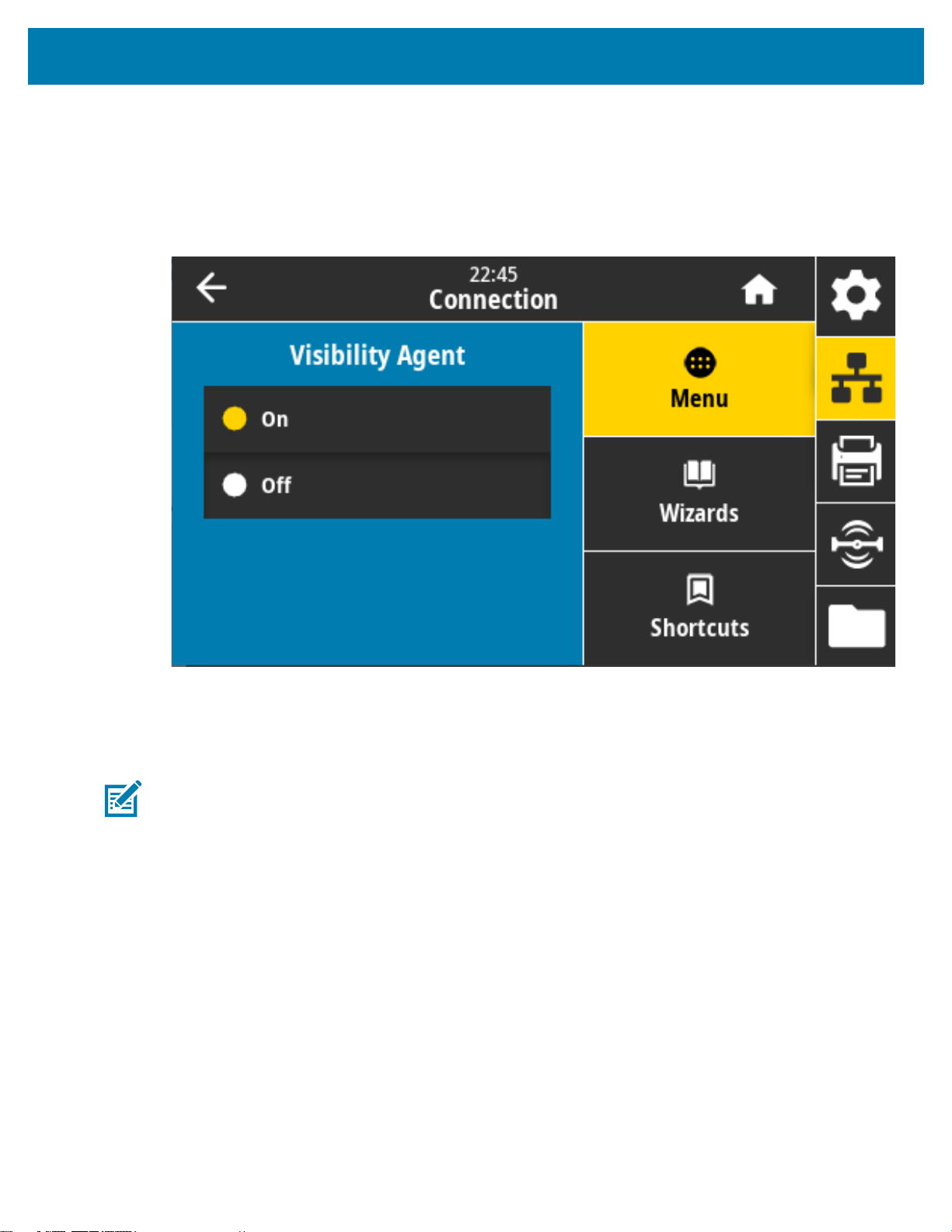

Conexão > Redes > Agente de visibilidade............................................................ 95

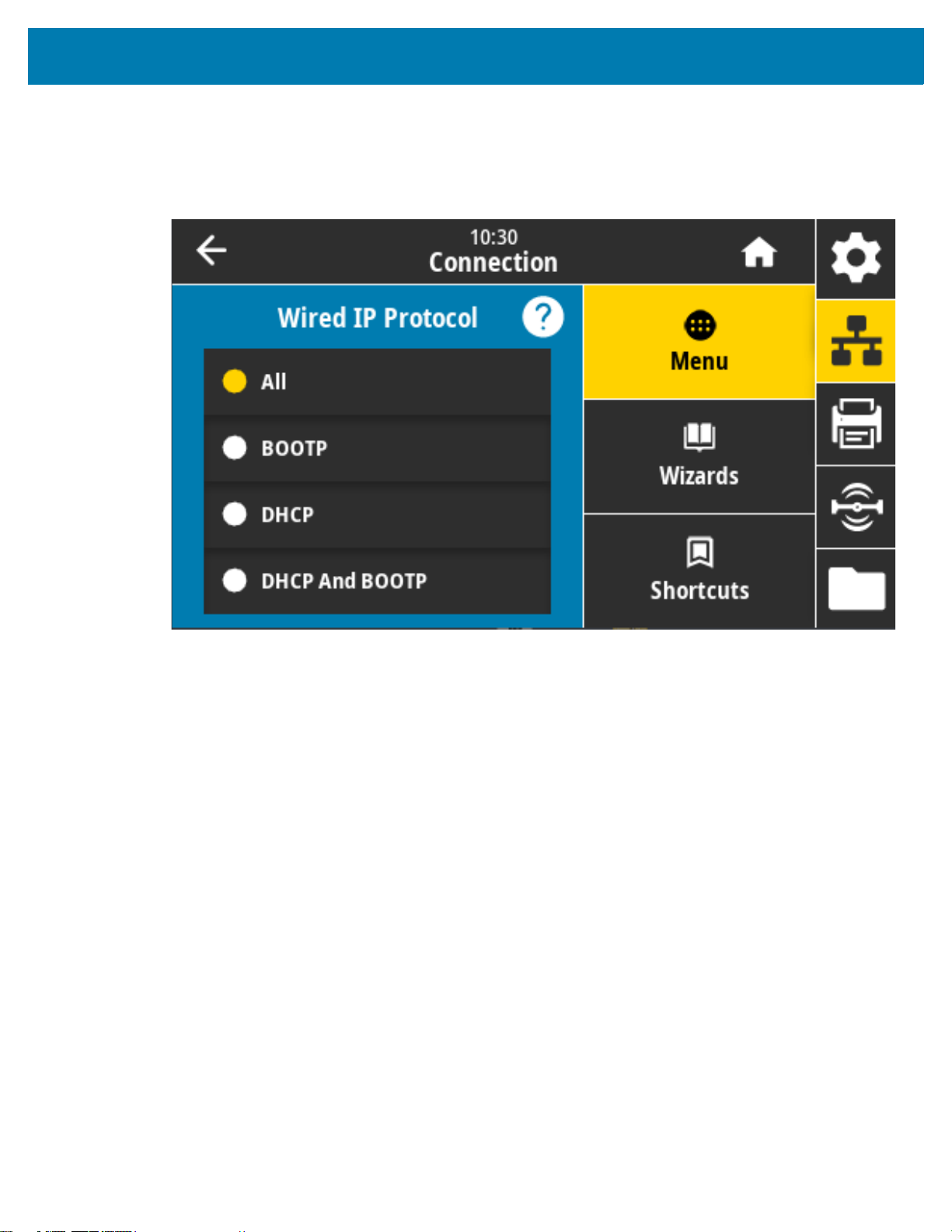

Conexão > Com fio > Protocolo IP com fio ............................................................ 96

Conexão > Com fio > Endereço IP com fio ............................................................ 97

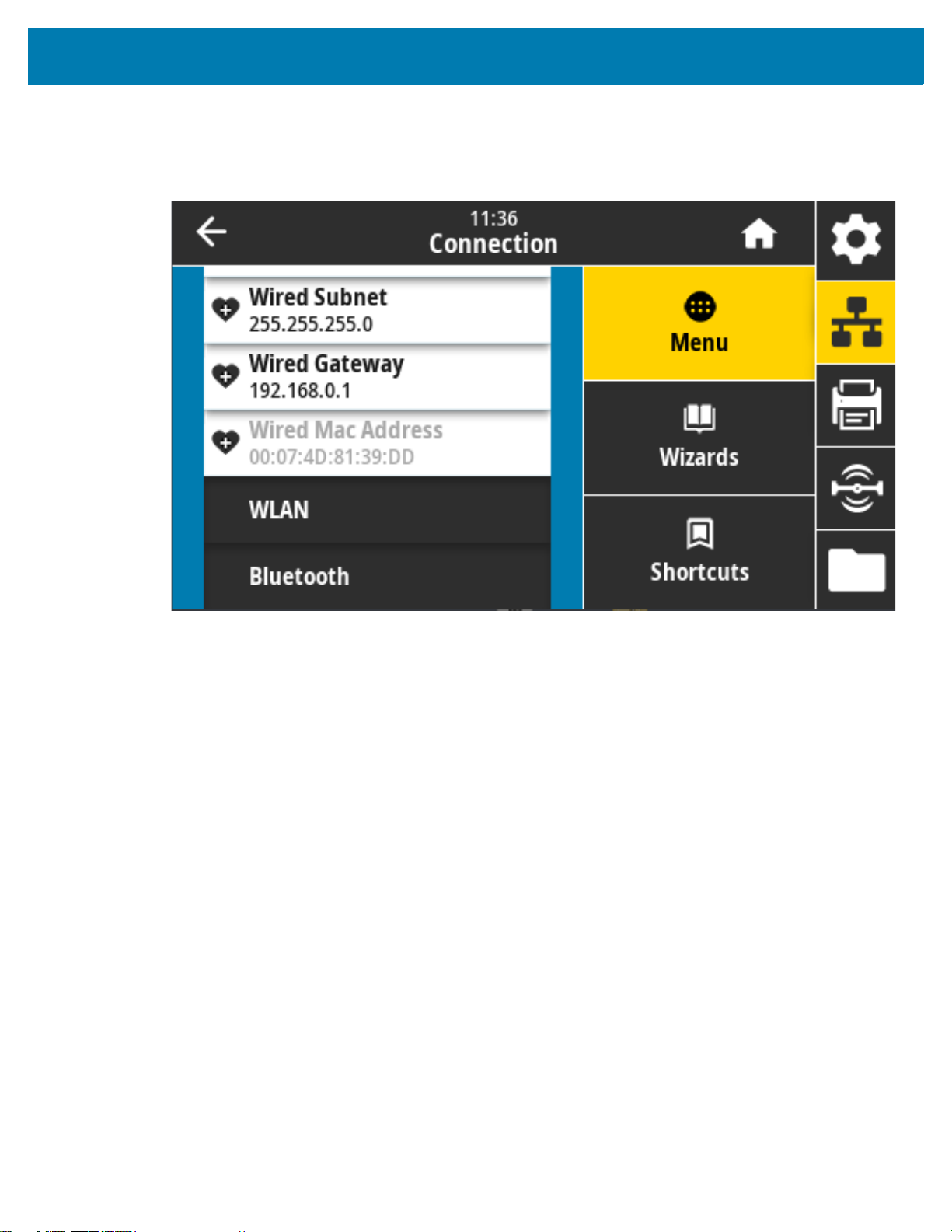

Conexão > Com fio > Gateway com fio.................................................................. 98

Conexão > Com fio > Endereço MAC com fio........................................................ 99

Conexão > WLAN > Protocolo IP WLAN.............................................................. 100

Conexão > WLAN > Endereço IP WLAN ............................................................. 101

Conexão > WLAN > Sub-rede WLAN .................................................................. 102

Conexão > WLAN > Gateway WLAN ................................................................... 103

Conexão > WLAN > Endereço MAC WLAN......................................................... 104

Conexão > WLAN > ESSID.................................................................................. 105

Conexão > WLAN > Segurança WLAN................................................................ 106

Conexão > WLAN > Banda WLAN....................................................................... 107

Conexão > WLAN > Código de país WLAN ......................................................... 108

Conexão > Bluetooth > Bluetooth......................................................................... 109

Conexão > Bluetooth > Descoberta de Bluetooth ................................................ 110

Conexão > Bluetooth > Nome amigável............................................................... 111

Conexão > Bluetooth > Modo de segurança mínima ........................................... 112

Conexão > Bluetooth > Versão da especificação................................................. 113

Conexão > Bluetooth > Endereço MAC ............................................................... 114

Conexão > Bluetooth > PIN Auten Bluetooth PIN ................................................ 115

Conexão > Bluetooth > Ligação de Bluetooth ...................................................... 116

Menu Impressão ......................................................................................................... 117

Imprimir > Qualidade da impressão > Tonalidade de escuro............................... 118

Imprimir > Qualidade da impressão > Velocidade de impressão ......................... 119

Imprimir > Qualidade da impressão > Tipo de impressão.................................... 120

Imprimir > Qualidade da impressão > Tipo de etiqueta........................................ 121

Imprimir > Qualidade da impressão > Comprimento da etiqueta ......................... 122

Imprimir > Qualidade da impressão > Largura da etiqueta (pontos) .................... 123

Sumário

Imprimir > Posição da etiqueta > Método de coleta ............................................. 124

Imprimir > Posição da etiqueta > Deslocamento da linha de destaque ............... 125

Imprimir > Posição da etiqueta > Deslocamento horizontal da etiqueta .............. 126

Imprimir > Posição da etiqueta > Deslocamento vertical da etiqueta................... 127

Imprimir > Sensores > Calibração manual ........................................................... 128

Imprimir > Sensores > Sensor de etiqueta ........................................................... 129

Imprimir > Sensores > Tipo de sensor ................................................................. 130

Imprimir > Sensores > Imprimir: Perfil do sensor ................................................. 131

Imprimir > Estação de impressão......................................................................... 132

Imprimir > Aplicador > Modo da porta do aplicador.............................................. 133

Imprimir > Aplicador > Inic. modo de impressão .................................................. 134

Imprimir > Aplicador > Erro na pausa................................................................... 135

Imprimir > Aplicador > Reimpressão do aplic....................................................... 136

Menu RFID.................................................................................................................. 137

RFID > Status de RFID......................................................................................... 138

RFID > Teste de RFID.......................................................................................... 139

RFID > Calibrar RFID ........................................................................................... 140

RFID > Potência de leitura ................................................................................... 141

RFID > Potência de gravação .............................................................................. 142

RFID > Antena de RFID ....................................................................................... 143

RFID > Contagem válida de RFID........................................................................ 144

RFID > Contagem com lacuna de RFID............................................................... 145

RFID > Posição do programa de RFID................................................................. 146

RFID > Ler dados de RFID................................................................................... 147

Menu Armazenamento................................................................................................ 148

Armazenamento > USB > Copiar: Arquivos para USB ........................................ 149

Armazenamento > USB > Copiar: Arquivos para impressora .............................. 150

Armazenamento > USB > Copiar: Configuração para USB ................................. 151

Armazenamento > USB > Imprimir: De USB........................................................ 152

Armazenamento > Imprimir listas de ativos.......................................................... 153

Armazenamento > USB > Imprimir de E: ............................................................. 154

Configuração................................................................................................................................... 155

Visão geral da configuração da impressora......................

........................................... 155

Seleção de um local para a impressora....................................................................... 155

Instalação das opções da impressora e módulos de conectividade............................ 156

Conexão da alimentação ............................................................................................ 157

Preparação para imprimir............................................................................................ 158

Preparação e manuseio da mídia......................................................................... 158

Dicas para armazenamento de mídia................................................................... 158

Sumário

Carregamento de mídia em rolo ................................................................................. 159

Configuração de detecção de mídia por Tipo de mídia........................................ 159

Instruções para carregamento de mídia:.............................................................. 160

Carregamento da fita de rolo de transferência térmica................................................ 166

Carregamento da fita de rolo de transferência Zebra........................................... 167

Carregamento do cartucho de fita da ZD421.............................................................. 176

Execução de uma calibração de mídia SmartCal ....................................................... 177

Procedimento de SmartCal .................................................................................. 177

Teste de impressão com o Relatório de configuração................................................. 178

Detecção de condição sem mídia............................................................................... 179

Detecção de condição sem fita................................................................................... 180

Conexão da impressora a um computador................................................................. 181

Requisitos do cabo da interface ........................................................................... 181

Opção de conectividade sem fio via Wi-Fi e Bluetooth Classic ................................... 185

Configuração para SO Windows®................................................................................................. 186

Configuração da comunicação entre Windows e impressora (Visão geral)................. 186

Pré-instalação de drivers de impressora do Windows®............................................... 186

Configuração da opção de servidor de impressão sem fio.......................................... 187

Configuração usando o Assistente de conectividade ZebraNet Bridge....................... 187

Uso de um script de configuração ........................................................................ 194

Configuração da opção Bluetooth................................................................................ 195

Conexão a um dispositivo central Windows XP® SP2 ......................................... 197

Conexão a um dispositivo central Windows Vista® SP2 ou Windows 7®............ 198

Conexão da impressora a um Windows 8............................................................ 201

Conexão da impressora a um computador com Windows 10 .............................. 202

Depois que a sua impressora estiver conectada ......................................................... 204

Operações de impressão............................................................................................................... 206

Impressão térmica........................................................................................................ 206

Determinação das configurações da impressora ................................................. 206

Seleção do modo de impressão ou método de coleta................................................. 207

Ajuste da qualidade da impressão............................................................................... 207

Ajuste da largura de impressão ................................................................................... 208

Substituição de suprimentos ao usar a impressora.............................................. 208

Impressão em mídia sanfonada................................................................................... 208

Impressão com a mídia em rolo montada externamente............................................. 211

Considerações sobre a mídia em rolo montada externamente:........................... 211

Uso da opção do distribuidor de etiqueta..................................................................... 212

Utilização das opções Sem revestimento .................................................................... 215

Impressão sem revestimento ............................................................................... 216

Sumário

Envio de arquivos para a impressora........................................................................... 216

Comandos de programação do cartucho de fita.......................................................... 216

Impressão com opção de base da bateria conectada e bateria .................................. 217

Fontes da impressora ................................................................................................. 218

Identificação das fontes na sua impressora ......................................................... 218

Localização da impressora com páginas de código............................................. 218

Fontes asiáticas e outros grandes conjuntos de fontes ....................................... 219

Modo de linha EPL — Somente impressoras térmicas diretas................................... 220

Opção de travar impressora ZD621 e ZD421.............................................................. 220

Zebra® ZKDU — Acessório da impressora ................................................................ 221

ZBI 2.0 ™ — Zebra Basic Interpreter........................................................................... 221

Configuração do jumper do modo de recuperação de falta de energia....................... 222

Exemplos de uso da Porta USB e Link-OS .................................................................................. 223

Host USB ..................................................................................................................... 223

Uso do USB para atualizações de firmware......................................................... 224

Exemplos de uso de USB e da impressora ................................................................ 225

Itens necessários para exercícios com o USB ..................................................... 225

Arquivos para a realização dos exercícios ........................................................... 225

Exercício 1: Copiar arquivos para uma unidade flash USB e realizar

espelho USB......................................................................................................... 228

Exercício 2: Imprimir um formato de etiqueta de uma unidade flash USB ........... 230

Exercício 3: Copiar arquivos de/para uma unidade flash USB............................. 232

Exercício 4: Inserir dados para um arquivo armazenado com um teclado

USB e imprimir uma etiqueta................................................................................ 234

Uso da porta USB e dos recursos de NFC .................................................................. 235

Exercício 5: Inserir dados para um arquivo armazenado com um dispositivo

inteligente e imprimir uma etiqueta....................................................................... 236

Manutenção..................................................................................................................................... 238

Limpeza........................................................................................................................238

Suprimentos de limpeza ....................................................................................... 238

Programação de limpeza recomendada............................................................... 239

Limpeza do cabeçote de impressão..................................................................... 241

Limpeza do caminho da mídia.............................................................................. 244

Limpeza do sensor ............................................................................................... 249

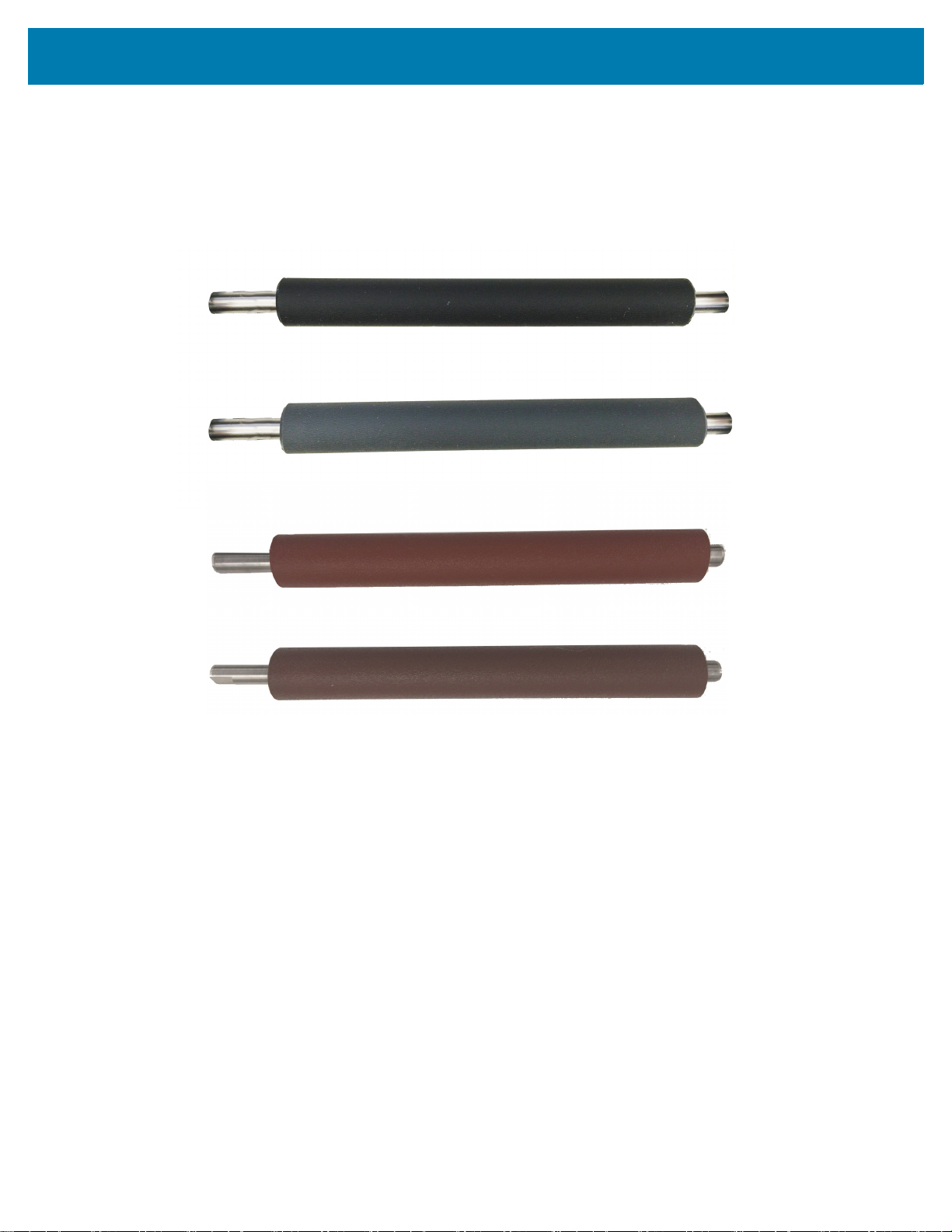

Limpeza e substituição do rolo de impressão ...................................................... 253

Substituição do cabeçote de impressão ..................................................................... 257

Térmica direta ZD621 e ZD421 ............................................................................ 258

Rolo de fita de transferência térmica ZD621 e ZD421 ......................................... 262

Cartucho de fita de transferência térmica ZD421................................................. 267

Sumário

Atualização do firmware da impressora...................................................................... 271

Outras manutenções da impressora............................................................................ 271

Bateria do RTC ............................................................................................................ 271

Fusíveis........................................................................................................................ 272

Solução de problemas ................................................................................................................... 273

Resolução de alertas e erros ....................................................................................... 273

Alerta: Cabeçote de impressão aberto ................................................................. 273

Alerta: Sem mídia ................................................................................................. 274

Alerta: Fita Instalada (somente na impressora de cartucho ZD421) .................... 276

Alerta: Sem fita ..................................................................................................... 277

Alerta: Pouca fita (somente na impressora de cartucho ZD421).......................... 278

Alerta: CUT ERROR (Erro de corte)..................................................................... 279

Alerta: PRINTHEAD OVER TEMP (Superaquecimento do cabeçote

de impressão)....................................................................................................... 280

Alerta: PRINTHEAD SHUTDOWN (Desligamento do cabeçote de impressão)... 281

Alerta: PRINTHEAD UNDER TEMP (Temperatura baixa do cabeçote

de impressão)....................................................................................................... 282

Alerta: OUT OF MEMORY (Sem memória).......................................................... 283

Resolução de problemas de impressão...................................................................... 284

Problema: Problemas gerais na qualidade de impressão .................................... 284

Problema: A etiqueta não está impressa.............................................................. 285

Problema: As etiquetas estão com tamanho distorcido ou a posição de

início da área de impressão varia......................................................................... 286

Problemas de comunicação........................................................................................ 287

Problema: Etiqueta não enviada, sem transferência de dados ............................ 287

Problema: Etiqueta não enviada, ignora etiquetas ou imprime

mau o conteúdo.................................................................................................... 287

Problema: Etiqueta não enviada, dados são transferidos, mas sem

impressão ............................................................................................................. 288

Problemas diversos..................................................................................................... 289

Problema: Configurações perdidas ou ignoradas ................................................ 289

Problema: As etiquetas não contínuas atuam como etiquetas contínuas............ 290

Problema: A impressora trava .............................................................................. 290

Problema: Falhas de cartucho de fita errado ....................................................... 290

Problema: A bateria está com o indicador vermelho............................................ 291

Ferramentas .................................................................................................................................... 292

Diagnósticos da impressora......................................................................................... 292

Autoteste de inicialização ..................................................................................... 292

Calibração de mídia SmartCal.............................................................................. 292

Relatório de configuração (autoteste CANCELAR).............................................. 293

Sumário

Relatório de configuração de rede da impressora (e Bluetooth) .......................... 294

Relatório de qualidade da impressão (autoteste AVANÇAR) .............................. 295

Redefinir os padrões de fábrica da impressora

(autoteste PAUSAR + AVANÇAR) ....................................................................... 298

Redefinir os padrões de fábrica da rede (autoteste PAUSAR + CANCELAR)..... 298

Botão redefinir ...................................................................................................... 299

Teste de diagnóstico de comunicação ................................................................. 300

Perfil do sensor..................................................................................................... 301

Modo avançado............................................................................................................ 302

Calibração de mídia manual................................................................................. 302

Ajuste manual da largura de impressão ............................................................... 303

Ajuste manual da tonalidade de escuro da impressão......................................... 304

Modos de teste de fábrica............................................................................................ 305

Conexão de interface ..................................................................................................................... 306

Interface USB (Barramento serial universal)................................................................ 306

Interface de porta serial ............................................................................................... 307

Conexão da impressora a um dispositivo DTE .................................................... 307

Conexão da impressora a um dispositivo DCE .................................................... 308

Dimensões....................................................................................................................................... 309

Modelos de Transferência térmica ZD621/ZD421 ....................................................... 310

Modelos de transferência térmica com cartucho de fita ZD421................................... 318

Modelos de impressoras térmicas diretas ZD621/ZD421............................................ 326

Mídia................................................................................................................................................. 333

Tipos de mídia térmica................................................................................................. 333

Determinação dos tipos de mídia térmica ............................................................ 333

Especificações gerais de mídia e impressão ....................................................... 334

Configuração de ZPL...................................................................................................................... 338

Gerenciamento da configuração da impressora ZPL................................................... 338

Definição de configurações para a referência cruzada de comandos ........................ 340

Gerenciamento da memória da impressora e relatórios de status relacionados......... 343

Programação ZPL para gerenciamento da memória ........................................... 343

Sobre

Este guia se destina a integradores e operadores das impressoras de mesa ZD421 Link-OS da Zebra. Use este guia para instalar, alterar configurações, operar e dar suporte físico a essas impressoras.

Informações, suporte e recursos adicionais estão disponíveis on-line para oferecer suporte a esta impressora:

• Impressora de transferência térmica ZD621 — zebra.com/

• Impressora térmica direta ZD621 — zebra.com/

• Impressora de transferência térmica com cartucho de fita ZD421 — zebra.com/

• Impressora de transferência térmica ZD421 — zebra.com/

• Impressora térmica direta ZD421 — zebra.com/

• Impressora de transferência térmica ZD621R — zebra.com/

Recursos da impressora

A Zebra tem uma grande variedade de recursos técnicos para sua impressora Zebra Link-OS, bem como software e aplicativos gratuitos e pagos, incluindo:

• Vídeos práticos

• Links para acessórios, suprimentos, peças e softwares da impressora

• Diversos guias de configuração

• Manuais do programador

• Drivers da impressora (Windows, Apple, OPOS etc.)

• Firmware da impressora

• Fontes da impressora

ZD621t-info

ZD621d-info

ZD421c-info

ZD421t-info

ZD421d-info

ZD621r-info

• Utilitários

• Base de conhecimentos e contatos de suporte

• Links de garantia e reparo da impressora

• Software de design de etiquetas

• Ferramentas de gerenciamento da impressora

• Dispositivos virtuais para linguagens legadas normalmente associadas a outras marcas de

impressora

• Gerenciamento de impressora e impressão empresariais baseados na nuvem

• Impressão de arquivos nos formatos XML e PDF

Sobre

• Suporte para Oracle e SAP

• Plataforma de inteligência de dados Zebra Savanna ™ - transforma dados brutos de dispositivos

(IoT) e sensores em inteligência acionável para seus negócios

• Conjunto de aplicativos Link-OS para dispositivos móveis (para smartphones, tablets etc.)

• SDK (Kit de desenvolvimento de software) Link-OS

• Sistemas operacionais (SO) e plataformas de serviço adicionais

Saiba mais sobre ZebraLink, Zebra Link-OS e Zebra Savanna em zebra.com/software

Manutenção e suporte Zebra OneCare para impressoras

Para conseguir a produtividade máxima, nós podemos ajudar seu negócio a garantir que suas impressoras Zebra estejam on-line e prontas para serem usadas. Consulte as descrições das opções de manutenção e suporte Zebra OneCare disponíveis para suas impressoras em zebra.com/zebraonecare

Convenções de ícones

A documentação foi projetada para fornecer ao leitor mais pistas visuais. Os seguintes ícones gráficos são usados em toda a documentação. Esses ícones e seus significados relacionados são descritos abaixo.

OBSERVAÇÃO: O texto aqui indica informações complementares para o usuário e indica que não há obrigação de executar uma tarefa.

IMPORTANTE: O texto aqui indica informações importantes para o usuário saber.

CUIDADO — LESÕES NOS OLHOS: Use óculos de proteção ao realizar determinadas tarefas.

CUIDADO — DANOS AO PRODUTO: Se precauções não forem tomadas, o produto pode ser danificado.

CUIDADO: Se as precauções não forem consideradas, o usuário pode sofrer lesões leves ou moderadas.

CUIDADO — SUPERFÍCIE QUENTE: Tocar nesta área pode resultar em queimaduras.

CUIDADO — DESCARGA ELETROSTÁTICA: Observe as precauções de segurança eletrostática

corretas.

CUIDADO – RISCO DE CHOQUE ELÉTRICO Desconecte a alimentação da impressora antes de executar determinados procedimentos para evitar o risco de choque elétrico.

AVISO: Se o perigo não for evitado, o usuário PODE se ferir gravemente ou morrer.

PERIGO: Se o perigo não for evitado, o usuário IRÁ se ferir gravemente ou morrer.

OBSERVAÇÃO: Este é um ícone destinado a observações sobre redes com fio.

OBSERVAÇÃO: Este é um ícone destinado a observações sobre redes sem fio.

Introdução

Esta seção apresenta as impressoras de mesa de 4 pol. Link-OS para etiquetas térmicas da Zebra, ZD621 e ZD421. Ela fornece uma visão geral dos recursos e opções da impressora Link-OS e dos itens que acompanham sua nova impressora.

Este documento traz os seguintes modelos de impressora de mesa da série ZD:

• Impressora de transferência térmica ZD621 — zebra.com/

• Impressora térmica direta ZD621 — zebra.com/

• Impressora de transferência térmica com cartucho de fita ZD421 — zebra.com/

• Impressora de transferência térmica ZD421 — zebra.com/

• Impressora térmica direta ZD421 — zebra.com/

• Impressora de transferência térmica ZD621R — zebra.com/

ZD621d-info

ZD421d-info

ZD621t-info

ZD421t-info

Impressoras térmicas de mesa de 4 pol. Link-OS

As impressoras de mesa de 4 pol. Link-OS da Zebra são impressoras compactas de etiquetas com uma ampla variedade de recursos e opções.

• Modelos de impressoras térmicas diretas e de transferência térmica estão disponíveis.

• Inclui algumas configurações de modelos de impressoras para o setor de saúde com plásticos

resistentes a produtos químicos de limpeza comuns de hospitais e uma fonte de alimentação de grau médico.

• As impressoras ZD621 são compatíveis com velocidades de impressão* de até 203 mm/s por

segundo (8 ips – polegadas por segundo) para impressoras de 203 dpi (densidade de impressão de pontos por polegada) e 152 mm/s (6 ips) para impressoras na versão de 300 dpi.

• As impressoras ZD421 são compatíveis com velocidades de impressão* de até 152 mm/s por

segundo (6 ips) para impressoras de 203 dpi e 102 mm/s (4 ips) para impressoras na versão de 300 dpi.

ZD421c-info

ZD621r-info

• Essas impressoras são compatíveis com as linguagens de programação ZPL ™ e EPL das

impressoras Zebra e com uma grande variedade de outras linguagens de controle de impressora por meio de dispositivos virtuais Link-OS.

OBSERVAÇÃO: As velocidades máximas de impressão variam de acordo com o modelo, resolução de impressão e tipo de mídia em uso.

Introdução

Recursos comuns de impressoras de mesa Link-OS

• Design OpenAccess ™ para carregamento de mídia simplificado.

• “Pontos de toque” codificados por cores para controles do operador e guias de mídia.

• Interface do usuário aprimorada com três botões e cinco indicadores de status.

• Opções de manuseio de mídia fáceis e instaláveis localmente.

• Suporte de rolo de mídia:

• D.E. (Diâmetro externo): até 127 mm (5 pol.) e

• D.I. (diâmetro interno) dos núcleos do rolo: 12,7 mm (0.5 pol.), 25,4 mm (1 pol.) e tamanhos de

núcleos adicionais com adaptadores de núcleo de mídia opcionais.

• O sensor móvel fornece compatibilidade com uma grande variedade de tipos de mídia:

• Compatível com mídia de marca preta de largura total ou parcial.

• Compatível com mídia com ranhuras ou fendas.

• Sensor de transmissividade de posição multicêntrica para uso com mídia de etiqueta de

espaço/rolo.

• Porta USB (Barramento serial universal) que pode ser usada para atualizar o firmware de maneira

fácil.

• Interface USB (Barramento serial universal) 2.0

• ZD621 — A fenda de conectividade modular possui uma porta serial (RS-232 DB-9) e uma Ethernet

(LAN, conector RJ-45) com um servidor de impressão interno compatíveis com redes 10Base-T, 100Base-TX e Ethernet 10/100 com comutação automática instaladas de fábrica.

• ZD421 — A fenda de conectividade modular está disponível para Ethernet 10/100 (802.3 RJ-45) da

ZD421 instalável localmente com um servidor de impressão interno ou interface serial (RS-232 DB-9) opcionais.

• Escala e importação diretas de fontes OpenType e TrueType, Unicode, fonte interna escalável

(fonte Swiss 721 Latin 1) e uma seleção de fontes bitmap internas.

• Tecnologia focada em compatibilidade com versões anteriores facilita a substituição da impressora:

• Substituição direta de impressoras de mesa de legado da Zebra. A impressora aceita

linguagens de programação EPL e ZPL.

• Tem suporte para dispositivos virtuais Link-OS para interpretar linguagens de programação de

impressoras que não são da Zebra.

• Impressão habilitada para XML — permite comunicações XML para impressão de etiquetas de

código de barras, eliminando taxas de licenças e hardware de servidor de impressão e diminuindo os custos de personalização e programação.

• Global Printing Solution da Zebra ™ – suporta a codificação de t

ANSI), Unicode UTF-8 e UTF 16 (formatos de transformação Unicode), XML, ASCII (7 e 8 bits, usado por programas e sistemas de legado), codificação básica de fonte de byte único e byte duplo, JIS e Shift-JIS (padrões internacionais japoneses), codificação hexadecimal e mapeamento personalizado de caracteres (criação de tabela DAT, vinculação de fontes e remapeamento de caracteres).

eclado do Microsoft Windows (e

Introdução

• Suporte para configuração da impressora por meio de um utilitário de configuração executado em

dispositivos móveis.

• Use o recurso BTLE (Bluetooth de baixa energia) da impressora exclusivamente para

aplicativos de configuração de Link-OS da Zebra para comunicação de curto alcance com dispositivos móveis. O Bluetooth LE funciona com aplicações de utilitários de configuração móveis da Zebra para ajudar na configuração da impressora, executar a calibração da mídia e maximizar a qualidade da impressão.

• O “toque” do Print Touch da Zebra (NFC — Comunicação de campo próximo) para emparelhar

dispositivos, acessar informações da impressora e aplicativos móveis.

• Link-OS da Zebra — uma plataforma aberta que conecta sistemas operacionais para dispositivos

inteligentes da Zebra com apps (aplicativos) de software poderosos, tornando os dispositivos fáceis de integrar, gerenciar e manter de qualquer lugar.

• Um RTC (Relógio em tempo real) integrado.

• Relatório de manutenção de cabeçote de impressão ativado e personalizado pelo usuário.

• Substituição fácil sem ferramentas do cabeçote de impressão e rolo (unidade) de impressão.

• Pelo menos 64 MB de memória interna (E:\) da impressora para o armazenamento de formulários,

fontes e gráficos.

Opções da impressora de mesa de 4 pol. Link-OS

• Interface do usuário colorida sensível ao toque para facilitar a configuração, definição da

impressora, impressão e diversos recursos do Link-OS.

• Suporte a RFID instalado de fábrica com o visor colorido sensível ao toque com impressora de

transferência térmica ZD621R.

• Modelos de impressora Healthcare:

• Plástico Healthcare que pode ser limpo para desinfetar e limpar.

• Fonte de alimentação IEC 60601-1 certificada.

• Opções com e sem fio instaladas de fábrica e instaláveis localmente:

• Conectividade sem fio Wi-Fi (802.11ac – inclui a/b/g/n), Bluetooth Classic 4.1 e Bluetooth LE

(Baixa energia) 5.0.

• Servidor de impressão Ethernet interno (LAN, conector RJ-45) — suporta 10Base-T,

100Base-TX e redes com comutação automática de Ethernet 10/100 rápidas para conectividade com fio. Isso inclui conectividade sem fio Bluetooth LE (Baixa energia)

• As impressoras ZD621 incluem servidor de impressão Ethernet interno (LAN, conector RJ-45)

— suporta redes 10Base-T, 100Base-TX e Ethernet rápida 10/100 com comutação automática, e porta serial (RS-232 DB-9).

• Impressão de transferência térmica — uma opção para carregar facilmente o cartucho de fita de

transferência térmica ou modelos de rolo de fita de dupla capacidade (fitas de 74 m e 300 m).

• A impressora possui um RTC (Relógio em tempo real) instalado de fábrica.

• Módulos de conectividade da ZD421 instaláveis localmente:

• Servidor de impressão Ethernet interno (LAN, conector RJ-45) — suporta 10Base-T,

100Base-TX e redes com comutação Ethernet 10/100 automática rápidas.

• Porta serial (RS-232 DB-9)

Introdução

• Opções de manuseio de mídia instaláveis localmente:

• Distribuidor de etiqueta (remove o revestimento e apresenta a etiqueta para o operador).

• Cortador de mídia de uso geral.

• O kit de adaptadores de núcleo de mídia inclui adaptadores para rolos de mídia com D.E. (diâmetro

externo) de até 127 mm (5 pol.):

• Núcleos de mídia com D.I. de 38,1 mm (1.5 pol.).

• Núcleos de mídia com D.I. de 50,8 mm (2.0 pol.).

• Núcleos de mídia com D.I. de 76,2 (3.0 pol.).

• Base da fonte de alimentação conectada com fonte de alimentação interna.

• Base da bateria conectada com bateria removível.

• A base da bateria conectada e a bateria são vendidas separadamente.

• A bateria fornece 24 VCC regulados até ser desligada para seu recarregamento a fim de manter

a qualidade da impressão. Isso impede a mudança da impressão conforme a bateria vai se descarregando com o uso.

• Inclui um Modo de desligamento para transporte e armazenamento.

• Inclui indicadores de status e carga da bateria incorporados na bateria.

• Suporte para idiomas asiáticos com opções de configuração da impressora para grandes conjuntos

de caracteres do chinês simplificado e tradicional, japonês ou coreano.

• As impressoras vendidas na China têm a fonte de chinês simplificado SimSun pré-instalada.

• Linguagem de programação ZBI 2.0 ™ (Zebra BASIC Interpreter) da Zebra®. A linguagem ZBI

permite criar operações personalizadas da impressora que podem automatizar processos e usar periféricos (isto é, scanners, balanças, teclados, Zebra® ZKDU ™ , etc.) - tudo isso sem precisar estar conectado a um computador ou a uma rede.

• Gabinete de segurança de mídia para os modelos de impressoras térmicas diretas para o setor de

saúde ZD621. Este modelo Healthcare especial inclui, para uma melhor segurança, o slot Kensington ™ para dispositivos de proteção Kensington, para proteger a impressora.

Introdução

Solução de impressão de etiquetas Zebra

A impressora é apenas uma de três partes de uma solução de impressão. Para imprimir, você precisa de uma impressora (ZD621 ou ZD421), mídia compatível (cartucho ou rolos de fita de transferência térmica e mídia de transferência térmica; ou apenas mídia térmica direta) e software (driver, aplicativos ou programação) para informar à impressora o que fazer e imprimir. A impressora pode imprimir sem estar conectada a outros dispositivos ou sistemas.

A mídia pode ser etiquetas, tíquetes, papel de recibo, pilhas sanfonadas, etiquetas à prova de violações etc.

A Zebra auxilia você com o design da etiqueta e impressão com software de design de formulários e etiquetas grátis: ZebraDesigner ™ para sistemas operacionais de computadores Windows.

A Zebra fornece uma suíte completa de aplicativos de softwares e drivers Link-OS gratuitos para definir as configurações da impressora, imprimir recibos e etiquetas, obter o status da impressora, importar gráficos e fontes, enviar comandos de programação, atualizar o firmware e fazer o download de arquivos.

O site da Zebra ou seu revendedor pode ajudar a identificar a mídia para seu caso de uso desejado.

Modos de impressão

É possível operar esta impressora de diversos modos e com configurações de mídia diferentes:

• Impressão térmica direta: usa mídia sensível ao calor para imprimir.

• Impressão de transferência térmica: usa cartucho de fita de transferência térmica ou rolos de fita e

transfere tinta por calor e pressão da fita para a mídia.

• O modo Destacar padrão: permite destacar cada etiqueta/recibo ou imprimir em lote uma faixa de

etiquetas e destacá-las após a impressão.

• Modo Distribuição de etiquetas: se um distribuidor opcional estiver instalado, o material de apoio

poderá ser retirado da etiqueta à medida que ela é impressa. Depois que essa etiqueta for removida, a próxima será impressa.

• Corte de mídia: se um cortador de mídia opcional estiver instalado, a impressora pode cortar o

revestimento da etiqueta entre as etiquetas, papel para recibo ou etiquetas sem adesivo.

• Impressão de mídia sem revestimento com opções de corte ou destaque de etiquetas: permite

escolher e posicionar aplicações de etiqueta com facilidade.

• Autônoma: a impressora pode imprimir sem estar diretamente conectada a um computador.

• Uma impressora com a opção de visor colorido sensível ao toque pode utilizar menus para

acessar e imprimir um formato/formulário de etiquetas.

• Conexão de aplicativo Link-OS via Bluetooth (opção sem fio).

• Um formulário/formato de etiquetas de execução automática (baseado em programação).

• Um dispositivo de entrada de dados conectado à porta USB ou serial da impressora. Este modo

acomoda dispositivos de entrada de dados, como scanners, balanças, uma unidade de mostrador de teclado Zebra (ZKDU), etc.

• Impressão de rede compartilhada: as impressoras configuradas com opções de interface Ethernet

(LAN) e Wi-Fi incluem um servidor de impressão interno.

O que há na caixa?

Cabo USB

Impressora

Cabo de alimentação (varia por local)

Adaptadores de fita de 300 metros de outras

marcas

Documentação da impressora

Incluso na impressora de transferência térmica (utiliza rolos de mídia)

Rolos de fita de início em branco

Fonte de alimentação

Depois de desembalar, verifique se você possui todas as peças exibidas abaixo. Siga os procedimentos para inspecionar a impressora e familiarizar-se com as peças, de modo que não tenha dificuldades para acompanhar as instruções deste manual

Introdução

Desembalar e inspecionar a impressora

Quando receber a impressora, desembale-a imediatamente e inspecione se houve danos durante o transporte.

• Guarde todos os materiais de embalagem.

• Verifique se não há danos em nenhuma superfície externa.

• Abra a impressora e verifique o compartimento de mídia para verificar se existem danos nos

Caso descubra danos ocorridos durante o transporte após a inspeção:

• Notifique imediatamente a empresa transportadora e envie um relatório dos danos. A Zebra

• Guarde todo o material de embalagem para a inspeção da empresa transportadora.

• Notifique o revendedor Zebra

Assista no site da Zebra aos tutoriais em vídeo sobre como embalar e desembalar a impressora. Acesse

Sobre na página 11 para ver os links para uma dessas 5 variações básicas de impressoras Link-OS.

componentes.

Technologies Corporation não se responsabiliza por nenhum dano à impressora ocorrido durante o transporte e não arcará com o reparo de tais danos, de acordo com sua política de garantia.

autorizado.

Abertura da impressora

Para acessar o compartimento de mídia, puxe as travas de liberação em direção a você e levante a tampa. Verifique se há componentes danificados ou soltos no compartimento de mídia.

Introdução

CUIDADO — DESCARGA ELETROSTÁTICA: Observe as precauções de segurança eletrostática adequadas quando manipular componentes sensíveis à eletricidade estática, como placas de circuito e cabeçotes de impressão. A descarga de energia eletrostática que se acumula na superfície do corpo humano ou em outras superfícies pode danificar ou destruir o cabeçote de impressão e outros componentes eletrônicos utilizados neste dispositivo. Você deve observar os procedimentos de segurança estática ao trabalhar com o cabeçote de impressão ou componentes eletrônicos sob a tampa superior.

Fechamento da impressora

Abaixe a tampa superior. Empurre para baixo a parte frontal da impressora para fechar. Pressione firmemente o centro ou os dois cantos da impressora até fechar as duas travas.

Recursos da impressora

Esta seção ajudará a identificar os recursos das impressoras de mesa de 4 pol. Link-OS para etiquetas térmicas da Zebra® a ZD621 e ZD421. Os vídeos explicativos no site da Zebra incluem um vídeo sobre os recursos da impressora, bem como outros vídeos de configuração da impressora e de tarefas específicas. Os links para essas cinco (5) impressoras de mesa de 4 pol. Link-OS são:

• Impressora de transferência térmica ZD621 — zebra.com/

• Impressora térmica direta ZD621 — zebra.com/

• Impressora de transferência térmica com cartucho de fita ZD421 — zebra.com/

• Impressora de transferência térmica ZD421 — zebra.com/

• Impressora térmica direta ZD421 — zebra.com/

• Impressora de transferência térmica ZD621R — zebra.com/

ZD621d-info

ZD421d-info

ZD621t-info

ZD421t-info

ZD621r-info

ZD421c-info

Acesso da fenda do módulo de

interface e conectividade

Interface do usuário

Trava de liberação

Receptáculo de

alimentação CC

Botão Liga/Desliga

Trava de liberação

Fenda de entrada da

mídia sanfonada

Para obter mais detalhes sobre os controles da impressora, vá para Controles e indicadores na

página 37.

Recursos da impressora

Sensor móvel

(marca preta e rolo/espaço inferior)

Guias

de mídia

Sensor de cabeçote para cima

(interior)

Parada da

guia de mídia

Rolo (unidade) de impressão

Suportes

do rolo

Sensor de matriz de rolo

(espaço) superior

(outro lado)

Carro

da fita

Cabeçote de impressão

Interior da impressora de rolo de fita com capacidade dupla ZD421

Recursos da impressora

Sensor móvel

(marca preta e rolo/espaço inferior)

Guias de mídia

Sensor de cabeçote para cima

(dentro)

Ajuste de parada da

guia de mídia

Rolo (unidade) de impressão

Suportes do rolo

Sensor de matriz de rolo

(espaço) superior

(outro lado)

Carro da fita

Cabeçote de impressão

Interior da impressora de rolo de fita com capacidade dupla ZD621

Recursos da impressora

Cúpula da antena RFID

Identificação do local da antena de RFID da ZD621R

A antena da impressora ZD621R está localizada entre o rolo de impressão e o canal do sensor de mídia móvel no centro da impressora. É o único item de RFID visível além do visor colorido sensível ao toque quando ligado e a marca e os rótulos do produto.

Recursos da impressora

Bobinas de recolhimento

Bobinas de suprimentos (rolos de fita completos)

Rolo oscilante de mídia

(somente na ZD621)

Chassi de fita com capacidade dupla — Suportes de rolo de fita

Rolo oscilante de mídia — Somente nos modelos de impressora ZD621

A janela da impressora está removida para mostrar o Rolo oscilante da mídia (placa). O rolo oscilante da mídia está colorido novamente para ser localizado com mais facilidade. Ele é da mesma cor que as peças cinza-escuro ao seu redor.

Recursos da impressora

Sensor móvel

(marca preta e rolo/espaço inferior)

Guias de mídia

Sensor de cabeçote para cima

(dentro)

Parada da guia de mídia

Rolo (unidade) de impressão

Suportes do rolo

Sensor de matriz de rolo

(espaço) superior

Cabeçote de impressão

Interior das impressoras térmicas diretas ZD421

Recursos da impressora

Sensor móvel

(marca preta e rolo/espaço inferior)

Guias

de mídia

Sensor de cabeçote para cima

(dentro)

Ajuste de parada

da guia

de mídia

Rolo (unidade)

de impressão

Suportes do rolo

Sensor de matriz de rolo

(espaço) superior

Cabeçote de impressão

Interior das impressoras térmicas diretas ZD621

Recursos da impressora

Sensor móvel

(marca preta e rolo/espaço inferior)

Guias de mídia

Sensor de cabeçote para cima

(dentro)

Ajuste de parada da

guia de mídia

Rolo (unidade) de impressão

Suportes do rolo

Cartucho de fita

mostrado instalado

(vendido separadamente)

Sensor de matriz de rolo

(espaço) superior

Braços de

liberação (2)

Transportador de fita

Interior da impressora de cartucho de fita ZD421

Recursos da impressora

Traseira do cabeçote

de impressão

Braço do

atuador do cabeçote

de impressão

Transportador

da fita

Braços

de liberação

Cabeçote de impressão

Autenticação do cartucho

de fita e interface de status

Sensor de fita

Refletor do

sensor de fita

Acesso ao cabeçote de impressão da impressora de cartucho de fita

Para acessar o cabeçote de impressão:

1. Puxe os braços de liberação para fora (peças cinza mais claro)

O transportador da unidade de fita cai.

2. Levante o braço do atuador do cabeçote de impressão para acessar o cabeçote de impressão.

Recursos da impressora

Trava da porta

Sensores de

etiqueta retirada

Rolo de remoção

Porta do distribuidor

Área de saída do

revestimento da

etiqueta

Barra de remoção

de etiquetas

Fenda de saída de

mídia

Módulo do cortador

Opção do distribuidor de etiquetas (instalável localmente) - Todos os modelos

Opção do cortador (instalável localmente) - Todos os modelos

Recursos da impressora

Sensores de

etiqueta retirada

Sensores de

etiqueta retirada

Área de destino da

etiqueta de corte

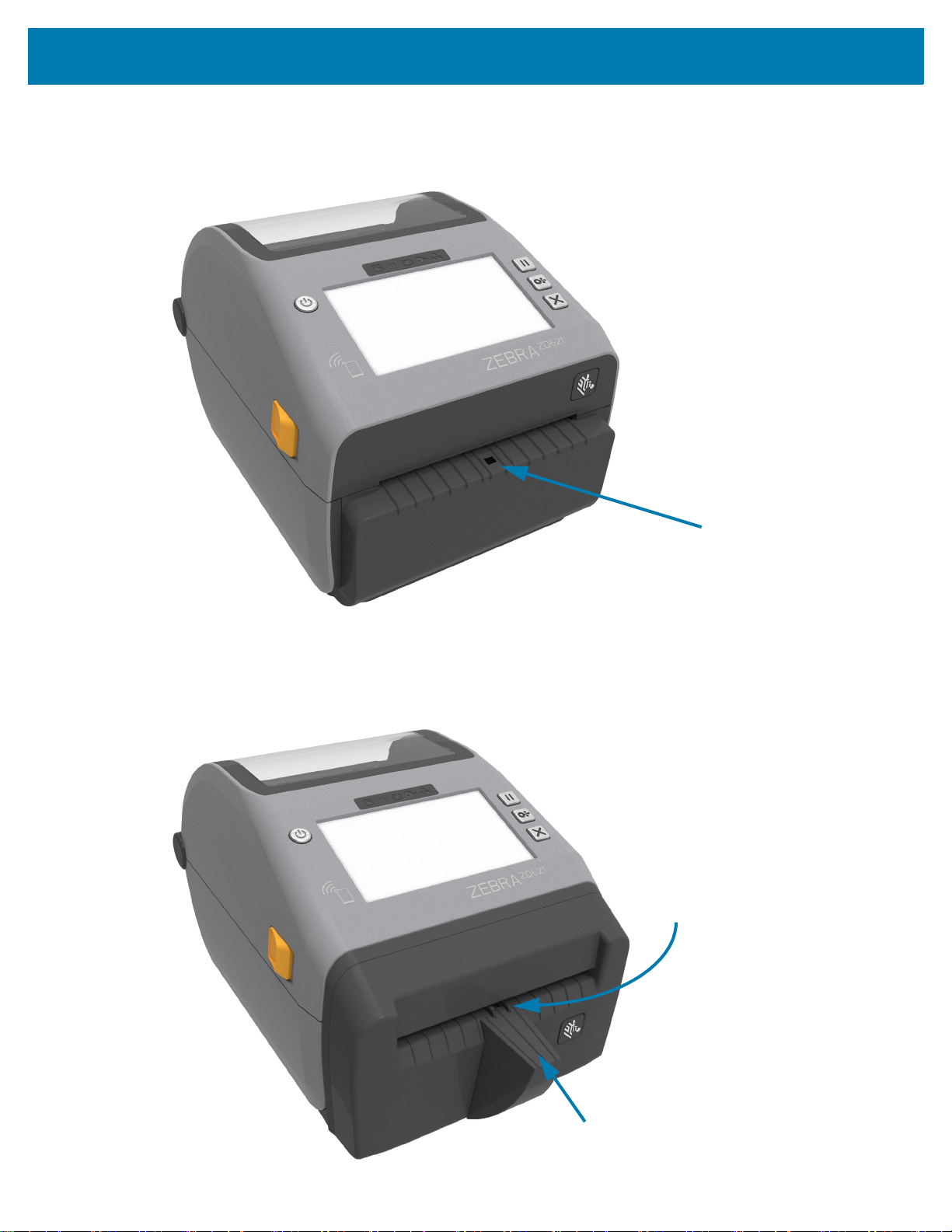

Opção de rasgar mídia sem revestimento (Somente para os modelos térmicos diretos)

Opção de cortador sem revestimento (Somente para os modelos térmicos diretos)

Recursos da impressora

Rolo padrão de 203 dpi (preto)

Rolo padrão de 300 dpi (cinza)

Rolo sem revestimento de 203 dpi (marrom-avermelhado)

Rolo sem revestimento de 300 dpi (marrom)

Identificação dos tipos de rolos de impressão (unidade)

Os rolos de impressão (unidade) são de uma cor diferente para identificar o tipo do rolo e a resolução da impressora (e do rolo). Não utilize outros tipos de rolo, a menos que orientado por um procedimento de atualização ou pelo suporte técnico da Zebra. A impressora não funcionará corretamente e poderão ocorrer diversos problemas que exigirão a manutenção.

Recursos da impressora

Base da fonte de

alimentação conectada;

vista traseira

Base da fonte de

alimentação conectada;

vista frontal

Opções de fonte de alimentação da impressora

As impressoras da Série ZD oferecem opções de alimentação conectadas instaláveis localmente: uma base da fonte de alimentação conectada ou uma base de alimentação com bateria. Essas opções são conectadas com parafusos e substituem a fonte de alimentação que acompanha a impressora.

Base da fonte de alimentação conectada

Recursos da impressora

Base de alimentação

da bateria

Indicadores de status e

carga da bateria

Impressora com base da bateria instalada Bateria

Interface de

alimentação

Entrada de

alimentação

Botão de controle

da bateria

Bateria pronta para instalação Impressora com bateria instalada

Trava da bateria

Base da bateria conectada e bateria

IMPORTANTE: A bateria pode ser carregada, verificada e configurada para armazenamento sem a impressora.

Uma fonte de alimentação da impressora ou outra fonte de alimentação aprovada da Zebra é necessária para carregar a bateria.

Recursos da impressora

Trava de segurança Kensington

Trava do gabinete

Recursos de travamento da impressora térmica direta ZD621

Esta opção está disponível somente nos modelos de impressora térmica direta para o setor de saúde. Ela inclui um acesso de trava e chave ao compartimento de mídia da impressora e uma fenda de segurança Kensington no painel traseiro da impressora para protegê-la. Para obter mais informações sobre a opção de travamento da impressora, vá para ZBI 2.0™ — Zebra Basic Interpreter na página 221.

Vá para Visor colorido sensível ao toque e controles na página 67 para obter mais informações sobre controles da impressora.

Zebra Print Touch

Localização do Print Touch

(NFC Passivo)

O recurso Print Touch™ da Zebra permite tocar um dispositivo habilitado para NFC (Comunicação de campo próximo), baseado em Android™ como um smartphone ou tablet para o logotipo do Print Touch para parear o dispositivo com a impressora. O Print Touch está disponível nos modelos com uma rede instalada de fábrica (Wi-Fi, Ethernet com fio, Bluetooth e Bluetooth de baixa energia). Esse recurso permite usar o dispositivo para fornecer informações solicitadas e imprimir uma etiqueta usando essas informações.

IMPORTANTE: Alguns dispositivos móveis podem não ser compatíveis com comunicação NFC com a impressora enquanto não forem feitas as configurações de NFC necessárias no dispositivo. Em caso de dificuldades, consulte o seu prestador de serviço ou fabricante de dispositivos inteligentes para obter mais informações.

Recursos da impressora

Os dados codificados na etiqueta incluem:

• Uma URL para uma página da web de suporte estilo Ajuda rápida da Zebra

• O endereço MAC exclusivo do Bluetooth de baixa energia da impressora

• O endereço MAC do Bluetooth Classic da impressora (se presente)

• O endereço MAC do Wi-Fi (WLAN) da impressora (se presente)

• O endereço MAC da Ethernet (LAN) da impressora (se presente)

• SKU da impressora – por ex. ZD6A142-301F00EZ

• O número de série exclusivo da impressora

A etiqueta NFC pode ser usada para:

• Facilitar o emparelhamento por Bluetooth com um dispositivo móvel compatível.

• Iniciar um aplicativo.

• Iniciar um navegador móvel com uma página da Web.

Controles e indicadores

Esta seção fala sobre as duas variações de painel de controle do usuário e sua funcionalidade.

Interface do usuário

Os controles principais do usuário são encontrados na parte da frente da impressora. As impressoras de mesa da série ZD são compatíveis com duas opções de interface do usuário.

• Interface padrão do usuário — Esta interface fornece controle básico e o status que um operador

necessita. O status operacional da impressora é informado por cinco (5) ícones com luzes indicadoras. Os ícones representam diversas áreas funcionais de operação. As luzes indicadoras, como um todo, fornecem uma grande variedade de notificações de status da impressora quando utilizadas em combinação. Elas podem ser vistas de uma distância maior do que você consegue ler em uma impressora com visor. Vá para Significado dos padrões das luzes indicadoras na

página 43.

• Esta interface é compatível com tarefas do operador para substituir suprimentos de impressão

(etiquetas, papel de recibo, fita de transferência etc.) quando forem solicitadas por dois indicadores.

• Os ícones do indicador de status representam uma área funcional da operação da impressora.

• As luzes indicadoras de status geralmente utilizam cores para mostrar ao operador o status

funcional da impressora. As luzes indicadoras de status podem estar desligadas (apagadas), vermelhas, verdes ou âmbar (laranja/amarelo). A cor vermelha indica que algo “precisa de atenção” ou “não está pronto”. A cor verde indica que algo está “pronto” ou “em funcionamento”. A cor âmbar (laranja/amarelo) indica um processo ativo (download de dados, ciclo de resfriamento de superaquecimento etc.). Um indicador de status desligado ou apagado não requer a atenção do operador.

• Um indicador de status pode piscar, esmaecer (perder o brilho gradativamente), alternar cores

ou permanecer em diversos padrões que indicam várias atividades da impressora e status operacionais como um todo.

• Os botões de controle são usados em várias combinações para acessar utilitários internos que

calibram a impressora para sua mídia e faz configurações limitadas de impressão.

• Visor colorido sensível ao toque e interface — A interface do visor colorido sensível ao toque

proporciona acesso às configurações da impressora e pode ser personalizada para diferentes tipos de usuário. A interface inclui todos os controles e indicadores da Interface padrão do usuário para fornecer a funcionalidade e os comportamentos comuns desses modelos de impressora Link-OS.

• A opção do visor mostra status e mensagens escritos da impressora.

• O visor é compatível com 19 idiomas, que podem ser selecionados pelo operador ou por meio

de programação.

Controles e indicadores

• Ele tem um sistema de menus. Os usuários podem fazer alterações nas configurações de

impressão (tonalidade de escuro, velocidade etc.), executar utilitários e definir interfaces de comunicação com e sem fio (Serial, Ethernet, Wi-Fi etc.) instaladas na sua impressora.

Controles e indicadores

Pausar

Avançar

Cancelar

DadosStatus RedeMídiaPausar

Liga/Desliga

Indicadores de status

Botão Liga/Desliga

Botão Pausar Botão Avançar

Botão Cancelar

Visor colorido sensível ao toque

e interface

Indicadores de status

Controles de interface padrão

Controles e indicadores

Botão Liga/Desliga — Liga e desliga a impressora. Também é usado para iniciar o modo de espera em baixa energia e para “acordar” a impressora.

• Ligação inicial — Pressione o botão Liga/Desliga até as luzes indicadoras da impressora piscarem.

As luzes indicadoras vão piscar em várias combinações enquanto a impressora executa autotestes de diagnóstico e verificações de configuração e integra componentes opcionais, o que leva alguns segundos.

O indicador de Status ficará VERDE contínuo, indicando que a impressora está pronta para operações normais de impressão.

• Energy Star (Modo de baixo consumo de energia) — Pressionar e soltar o botão uma vez faz a

impressora entrar no modo Energy Star de baixo consumo de energia. A impressora minimizará o uso de energia. Todos os indicadores apagarão, exceto o indicador de Status, que alternará lentamente entre Aceso e Apagado para indicar o modo Energy Star.

• Alimentação desligada com Energy Star atrasado — Mantenha o botão pressionado por 4 a

9 segundos. O operador pode iniciar uma tarefa de impressão em massa e colocar a impressora no estado de baixo consumo de energia do Modo de espera — após a conclusão da tarefa.

• Alimentação desligada/Desligamento — Mantenha o botão por 4 a 9 segundos. A impressora será

DESLIGADA.

• Modo de recuperação de falta de energia — Este recurso da impressora é ativado por uma

configuração do jumper de hardware em um dos módulos opcionais de Conectividade da impressora instalados. Vá para Configuração do jumper do modo de recuperação de falta de

energia na página 222.

• A impressora será automaticamente LIGADA quando for conectada a uma fonte de alimentação

CA ativa (LIGADA).

• Compatível com o modo de espera e com o Desligamento com atraso do modo de espera.

• Um desligamento vai redefinir a impressora e, depois, executar a sequência de Ligação inicial.

OBSERVAÇÃO: O Modo de recuperação de falta de energia só está disponível em impressoras com o

módulo de Conectividade da impressora instalado.

2. Indicador de Status — Principal indicador de status geral de operação e integridade da impressora. Ele

também é conhecido como Indicador de alimentação.

• Verde: Pronta para impressão e atividade de dados.

• Verde, alternando lentamente entre LIGADO e DESLIGADO: A impressora está no modo de

espera.

• Vermelho: Sem mídia, erro de detecção de mídia, cabeçote (tampa/cabeçote de impressão) aberto,

erro de corte, falha na autenticação do cabeçote de impressão.

• Âmbar: Superaquecimento do cabeçote de impressão (temperatura), falha do elemento do

cabeçote de impressão, sem memória durante o armazenamento de conteúdo (formatos, gráficos, fontes etc.) e falha de alimentação da interface para as portas USB ou Seriais.

• Piscando em âmbar: Temperatura baixa do cabeçote de impressão

• Piscando em vermelho: Superaquecimento do cabeçote de impressão (temperatura) — este status

é combinado com o indicador de Pausa piscando em vermelho. Requer resfriamento e reinicialização da impressora.

3. Indicador de pausa — A impressora está no modo Pausar quando a luz indicadora de Pausa está

acesa. Uma etiqueta (formulário de impressão) ou todas as etiquetas (formulários de impressão) na fila do buffer de impressão podem ser canceladas quando o indicador de pausa estiver aceso, por meio do botão Cancel (Cancelar).

Controles e indicadores

• Âmbar: A impressora está em pausa. Impressão, AVANÇO da etiqueta e outras rotinas da etiqueta

são suspensas até que o estado de pausa seja removido pressionando o botão Pausar.

• Piscando em vermelho: Superaquecimento do cabeçote de impressão (temperatura) — este status

é combinado com o indicador de status piscando em vermelho. Requer resfriamento e reinicialização da impressora.

4. Indicador de dados — Indica o status da atividade de transferência de dados.

• Apagado: Os dados não estão sendo transferidos.

• Verde: Uma operação de comunicação de dados não foi concluída, mas não está sendo transferida

ativamente.

• Piscando em verde: Comunicações de dados em andamento.

• Piscando em âmbar: Sem memória durante o armazenamento de conteúdo (formatos, gráficos,

fontes etc.).

5. Indicador de suprimentos — Indica o status da mídia (etiqueta, recibo, fita de transferência, cartucho

de fita etc.).

• Vermelho: Há uma condição sem mídia.

• Piscando em vermelho: Sem fita.

• Piscando em vermelho e âmbar: Pouco cartucho de fita (apenas impressoras de cartucho ZD421).

• Piscando em âmbar: Fita instalada (apenas impressoras de cartucho ZD421) detectada enquanto a

impressora tenta imprimir no modo térmico direto.

6. Indicador de rede — Indica a atividade e o status da rede.

• Âmbar: Conexão Ethernet (LAN) 10 base detectada.

• Verde: Conexão Ethernet (LAN) 10/100 detectada ou quando o Wi-Fi (WLAN) tem um sinal forte e

está conectado.

• Vermelho: quando ocorre uma falha de Ethernet (LAN) ou Wi-Fi (WLAN).

• Piscando em vermelho: durante associação de Wi-Fi (WLAN).

• Piscando em âmbar: durante autenticação de Wi-Fi (WLAN).

• Piscando em verde: quando a conexão Wi-Fi (WLAN) é estabelecida, mas com sinal fraco.

7. Botão Cancelar — Cancela os trabalhos de impressão.

• Só funciona quando a impressora está no estado de Pausa.

• Pressionar o botão Cancelar uma vez faz a impressora cancelar a impressão do formato seguinte

do buffer de impressão.

• Manter o botão pressionado por dois segundos cancela a impressão de TODOS os formatos

pendentes.

8. Botão Avançar — Avança uma etiqueta (formulário/formato de impressão).

• Avançar uma etiqueta — Pressionar (e soltar) o botão Avançar quando a impressora não está

imprimindo avança a mídia em um (1) comprimento de formulário/formato em branco (etiqueta, recibo, tíquete etc.).

• Avançar várias etiquetas — Manter o botão Avançar pressionado quando a impressora não está

imprimindo avança etiquetas até que o botão seja liberado. Ela termina avançando para a posição inicial da etiqueta seguinte.

Controles e indicadores

• Reimprimir a última etiqueta (ativado via comando SGD: ezpl.reprint_mode) — A finalidade deste

recurso é permitir a reimpressão de uma impressão de mídia com falha. Se a impressora ficar sem mídia (papel, etiquetas, fita de transferência etc.), ela poderá reimprimir a última etiqueta (formulário/formato de impressão). O buffer de impressão que armazena a imagem de impressão disponível para reimpressão é apagado quando a impressora é desligada ou redefinida.

9. Botão Pausar — Pausa ações de movimentação de impressão e mídia.

• Pressionar o botão Pause (Pausar) vai interromper as atividades de impressão e colocar a

impressora no estado de pausa. A impressora vai completar a impressão da etiqueta que estava sendo impressa antes de pausar.

• O Indicador de pausa ficará âmbar (laranja/amarelo) para indicar o estado de Pausa.

• Pressionar o botão Pausar enquanto estiver no estado de Pausa fará a impressora voltar à

operação normal. Se estiver imprimindo um trabalho de várias etiquetas (formulário/formato) ou outro trabalho de impressão estiver na fila para ser impresso, a impressão retomará os trabalhos de impressão.

Controles e indicadores

Estados do indicador

Contínuo Piscando Esmaecendo Desligado

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Significado dos padrões das luzes indicadoras

Todas as impressoras de 4 pol. Link-OS têm indicadores de status. Os indicadores podem ficar desligados ou em diversos padrões de iluminação nas cores vermelho, verde ou âmbar (laranja/amarelo). Os indicadores de status podem piscar, esmaecer (perder o brilho gradativamente), alternar entre cores ou apenas permanecer acesos. As informações de status que esses padrões de iluminação representam são detalhadas nesta seção.

Status - Condições operacionais normais

Impressora pronta

A impressora está ligada e pronta para imprimir.

Pausar

A impressora está pausada. O operador deve pressionar o botão Pausar para retomar as operações de impressão.

Sem mídia

Não há suprimentos de mídia (etiquetas, recibos, tíquetes etc.). A impressora precisa de atenção e não pode continuar sem intervenção do usuário.

Sem fita

Fim do rolo de fita detectado (final reflexivo em rolos de fita), cartucho de fita ausente ou o cartucho de fita precisa ser substituído para continuar a imprimir quando a impressora está no modo de transferência térmica.

Pouca fita (Apenas impressoras de cartucho de fita)

O valor padrão é 10% de fita restante. O indicador Media (Mídia) pisca em vermelho e amarelo e o indicador de Status exibe amarelo constante.

Controles e indicadores

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Fita instalada (Apenas impressoras de cartucho de fita)

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Transferência de dados

Transferências de dados pausadas

Sem memória

A impressora de transferência térmica está no Modo térmico direto e tem um cartucho de fita instalado. Remova o cartucho de fita para continuar a imprimir no modo térmico direto.

Comunicações de dados em andamento.

Uma operação de comunicação de dados não foi concluída, mas não está sendo transferida ativamente.

Sem memória durante o armazenamento de conteúdo (formatos, gráficos, fontes etc.).

Tampa aberta/cabeçote de impressão (PH) aberto

A tampa (cabeçote de impressão) está aberta. A impressora precisa de atenção e não pode continuar sem intervenção do usuário.

Erro de corte (mídia presa)

A lâmina do cortador está presa e não se move adequadamente.

Falha na autenticação do cartucho

STATUS PAUSAR DADOS SUPRIMENTOS REDE

O cartucho de fita não pode ser autenticado ou foi alterado. A impressora somente suporta cartuchos de fita da Zebra genuínos e não suporta cartuchos reaproveitados ou cartuchos que não sejam da Zebra.

Controles e indicadores

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Status - Operação do cabeçote de impressão

Atenção: superfície quente • O cabeçote de impressão pode estar quente e causar queimaduras graves.

Deixe-o esfriar.

Superaquecimento do cabeçote de impressão

O cabeçote de impressão está superaquecido e pausado para permitir o resfriamento do cabeçote. A operação de impressão será retomada depois que o cabeçote de impressão se resfriar.

Temperatura baixa do cabeçote de impressão

O cabeçote de impressão está abaixo da temperatura. Em geral, o ambiente de operação fica abaixo da temperatura operacional mínima da impressora.

Desligamento do cabeçote de impressão

O cabeçote de impressão está acima da temperatura. Desligue a impressora. Depois de aguardar vários minutos para a impressora esfriar completamente, ligue-a.

Erro de resolução do cabeçote de impressão

A impressora não pode ler o tipo de resolução do cabeçote de impressão (dpi). O cabeçote de impressão foi substituído de maneira incorreta ou por um cabeçote que não é da Zebra.

Erro de cabeçote de impressão não autorizado

O cabeçote de impressão foi substituído por um que não é genuíno da Zebra. Instale um cabeçote de impressão Zebra original para continuar.

Controles e indicadores

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Status - Opção BTLE (Bluetooth de baixa energia)

Bluetooth LE emparelhado

Bluetooth de baixa energia foi emparelhado.

Falha no emparelhamento do Bluetooth LE

Falha ao emparelhar Bluetooth de baixa energia.

Status - Opção Ethernet (LAN)

Sem link de Ethernet (LAN)

Ethernet sem conexão disponível. Luz do status de REDE desligada

Link 100base de Ethernet (LAN)

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Link 10base de Ethernet (LAN)

Erro de link de Ethernet (LAN)

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Encontrada uma conexão Base 100.

Encontrada uma conexão Base 10.

Existe uma condição de erro. A impressora não está conectada à rede

Status - Opção Wi-Fi (WLAN)

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Conexão Wi-Fi à WLAN

Link 100base de Wi-Fi (WLAN)

Controles e indicadores

A luz pisca em vermelho enquanto a impressora se associa à rede.

A luz pisca em amarelo enquanto a impressora está autenticando a rede.

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Link 10base de Wi-Fi (WLAN)

Erro de link de Wi-Fi (WLAN)

STATUS PAUSAR DADOS SUPRIMENTOS REDE

Indicadores e controles da bateria

O acessório de bateria opcional da impressora tem uma interface de usuário simples, de um botão, com luz indicadora de 4 LEDs para controlar e exibir o status e a integridade da bateria. A bateria atua como uma UPS (fonte de energia ininterrupta) para a impressora. Para obter mais informações sobre como usar a bateria com a impressora e os modos de economia de energia (Espera, Desligamento etc.), vá para

Impressão com opção de base da bateria conectada e bateria na página 217.

A impressora está conectada à sua rede e o sinal de Wi-Fi é forte.

A impressora está conectada à rede e o sinal de Wi-Fi está fraco.

Existe uma condição de erro. A impressora não está

conectada à rede

Controles e indicadores

Parte de trás da bateria

Botão de controle

da bateria

Indicador de integridade

Indicadores de nível de

carga (3)

Indicadores de

nível de carga (3)

Indicador de

integridade

Botão de controle da bateria — O botão ajuda a controlar a bateria, dentro e fora da impressora.

• Ligar bateria — Pressione e solte

Indicador de integridade da bateria — Exibe o status de carga e a integridade da bateria.

• Verde — Boa integridade, carga completa e pronta para operar.

• Âmbar — Carregando (impressora DESLIGADA).

• Vermelho — Erro interno da bateria. Remova a bateria e vá para Solução de problemas na

• Piscando em vermelho — Erro de carregamento — temperatura excessiva ou insuficiente, erro de

Indicador do nível de carga da bateria — Exibe o status de carregamento e a integridade da bateria.

• Três barras verdes acesas, sem piscar — Bateria totalmente carregada. (A bateria não começará a

• Duas barras verdes acesas com a barra superior piscando. A carga não está completa.

• Tira a bateria do modo de Espera ou Desligamento (ativa a alimentação). A integridade e o

status da carga da bateria são verificados. Todos os indicadores da bateria piscam juntos 3 vezes. Agora, o operador tem um (1) minuto para ligar a impressora antes que a bateria volte para o Modo anterior de espera ou desligado.

• A bateria exibe seu nível de carga nos primeiros dez (10) segundos após as verificações de

integridade da bateria interna serem concluídas

• Modo de desligamento — Mantenha o botão pressionado por 10 a 11 segundos e solte.

A bateria começa a se desligar e aproximadamente 3 segundos depois, todos os LEDs da bateria piscarão três (3) vezes para indicar seu desligamento.

página 273.

monitoramento interno etc.

carregar)

• Uma barra verde piscando — Hora de carregar a bateria!

• Nenhuma barra acesa — A bateria precisa ser carregada, mas o indicador de integridade da bateria

pisca quando o botão de controle da bateria é pressionado. A impressora não pode ser ligada.

• Âmbar — Carregando.

Instalação das opções de hardware

Esta seção ajuda você a instalar os módulos comuns de conectividade da impressora e as opções de manuseio de mídia.

IMPORTANTE: Para simplificar e acelerar o processo de configuração, instale todos os módulos de conectividade e opções de manuseio de mídia antes de configurar e usar sua impressora pela primeira vez.

IMPORTANTE: É altamente recomendável atualizar o firmware da impressora após a conclusão do processo de configuração. Muitas dessas opções têm firmwares internos que exigem uma atualização para funcionar adequadamente com a versão de firmware instalada na placa lógica principal da impressora.

Acessórios e opções da impressora instaláveis no local

Módulos de conectividade da impressora

A porta de acesso do módulo de conectividade deve ser removida antes de instalar as opções a seguir —

Acesso à fenda do módulo de conectividade na página 51.

• Módulo de conectividade sem fio — vá para Instalação do módulo de conectividade sem fio na

página 55.

• Wi-Fi 802.11ac, Bluetooth 4.2, BTLE 5 e MFi 3.0

• Porta serial da ZD421 — vá para Instalação do módulo da porta serial na página 52

• Conector RS-232 DB-9 com comutação automática DTE/DTC — vá para Interface de porta

serial na página 307

• Ethernet interna da ZD421 (LAN - com fio) — vá para Instalação do módulo de Ethernet (LAN)

interno na página 53

• Conector RJ-45

• Comutador automático Ethernet 10/100, redes 10Base-T e 100Base-TX.

Opções de manuseio de mídia

O painel padrão da impressora deve ser removido antes de instalar as seguintes opções — vá para

Remoção do painel padrão na página 58.

• Distribuidor de etiqueta (remove o revestimento e apresenta a etiqueta para operador) — vá para

Instalação do distribuidor de etiquetas na página 59

• Cortador de mídia de uso geral — vá para Instalação do cortador de mídia padrão na página 60.

Instalação das opções de hardware

• Adaptadores de rolo de mídia para núcleos de mídia com D.I. de 38,1 mm (1.5 pol.), 50,8 mm

(2.0 pol.) ou 76,2 mm (3.0 pol.) — vá para Adaptadores de tamanho do núcleo do rolo de mídia na

página 61.

• Tampa de acesso à mídia sanfonada para impressoras de transferência térmica.

Opções de base de alimentação

As impressoras da Série ZD (ZD621 e ZD421) são compatíveis com kits de atualização da base de alimentação em campo para as versões térmica direta e de transferência térmica dessas impressoras.

• Base da fonte de alimentação conectada (fonte de alimentação incluída) — vá para Instalação das

opções da base da fonte de alimentação conectada na página 63.

• Base da alimentação com bateria (pacote de baterias vendido separadamente) — vá para

Instalação das opções da base da bateria conectada na página 65.

• Pacote de baterias (base de alimentação com bateria vendida separadamente) — vá para

Instalação da bateria na base da alimentação conectada na página66.

Instalação das opções de hardware

Módulos de conectividade da impressora

Os módulos de conectividade podem ser instalados facilmente sem ferramentas.

CUIDADO — DESCARGA ELETROSTÁTICA: A descarga da energia eletrostática que se acumula na superfície do corpo humano ou em outras superfícies pode danificar ou destruir o cabeçote de impressão ou componentes eletrônicos utilizados neste dispositivo. Você deve observar os procedimentos de segurança estática ao trabalhar com o cabeçote de impressão ou com componentes eletrônicos.

Jumper do modo de recuperação de falha de energia (DESLIGADO por padrão)

Todos os módulos de conectividade com fio da impressora têm um jumper de recuperação de falta de energia. Por padrão, ele é definido na posição OFF (DESL.). Com o jumper definido como ON (LIG.), a impressora ligará automaticamente quando conectada a uma fonte de alimentação (ON - LIG.) CA ativa (e não desligada). Vá para Controles de interface padrão na página 39 — Botão Liga/Desliga — Modo de recuperação de falta de energia para saber sobre os comportamentos da função Liga/Desliga. Vá para

Configuração do jumper do modo de recuperação de falta de energia na página 222 para obter instruções

sobre como ativar esse modo.

OBSERVAÇÃO: O modo de recuperação de falta de energia só está disponível em impressoras que têm um módulo de conectividade da impressora instalado.

Acesso à fenda do módulo de conectividade

1. Desconecte o conector de alimentação CC da parte traseira da impressora.

2. Empurre para baixo a parte superior da porta de acesso do módulo com a ponta do dedo.

A trava é liberada.

3. Puxe a porta para baixo para removê-la.

Instalação das opções de hardware

Porta serial (RS-232)

Instalação do módulo da porta serial

1. Com o conector de alimentação CC e a porta de acesso do módulo removida, deslize o módulo da

porta serial para dentro da impressora.

2. Empurre o cartão de circuito lentamente mas com firmeza até que tenha passado pela aba interna da

porta de acesso.

3. Alinhe a parte inferior da tampa da porta serial à aba inferior da abertura de acesso do módulo.

4. Balance a porta para cima e encaixe e feche a tampa.

OBSERVAÇÃO: Para obter o desempenho ideal da impressora, atualize o firmware após instalar as

opções ou imediatamente depois da configuração inicial da impressora. Vá para Atualização do firmware

da impressora na página 271.

Instalação das opções de hardware

Porta Ethernet (RJ-45)

Instalação do módulo de Ethernet (LAN) interno

1. Com o conector de alimentação CC e a porta de acesso do módulo removida, deslize o módulo de

Ethernet para dentro da impressora.

2. Empurre o cartão de circuito lentamente mas com firmeza até que tenha passado pela aba interna da

porta de acesso.

3. Alinhe a parte inferior da tampa da porta da porta Ethernet à aba inferior da abertura de acesso do

módulo.

4. Balance a porta para cima e encaixe e feche a tampa.

OBSERVAÇÃO: Para obter o desempenho ideal da impressora, atualize o firmware após instalar as

opções ou imediatamente depois da configuração inicial da impressora. Vá para Atualização do firmware

da impressora na página 271.

Instalação das opções de hardware

Remoção dos módulos de conectividade da impressora

Os módulos de conectividade podem ser removidos para reconfigurar ou reparar a impressora. Você não deve remover e substituir os módulos de conectividade como prática geral.

1. Remova o cabo da interface (Ethernet ou serial).

2. Remova a porta de acesso do módulo. Empurre para baixo a parte superior da porta com as pontas

dos dedos.

A trava é liberada.

3. Puxe a porta para baixo para removê-la.

4. Reconecte o cabo da interface ao módulo de conectividade e prenda o cabo.

5. Puxe levemente o cabo da interface que está conectado ao módulo de conectividade e puxe

lentamente o módulo para fora da impressora.

6. Instale um módulo de conectividade diferente ou reinstale a porta de acesso do módulo de

conectividade.

7. Alinhe à borda inferior da abertura de acesso e vire para cima para encaixar e travar no lugar.

Instalação das opções de hardware

Instalação do módulo de conectividade sem fio

Use este procedimento para instalar o módulo de conectividade sem fio.

Preparação para a instalação

1. Descarregue a mídia da impressora.

2. DESLIGUE a impressora.

3. Desconecte todos os cabos de alimentação e de interface da impressora.

OBSERVAÇÃO: Nenhuma ferramenta é necessária para este procedimento.

Acesso à área da conectividade sem fio

1. Vire a impressora de cabeça para baixo para acessar a porta da conectividade sem fio.

2. Pressione a trava na parte superior com a ponta do dedo para abrir a porta de acesso do módulo.

A base da impressora tem uma área rebaixada para encaixar a ponta do dedo. A trava é liberada.

3. Levante e gire a porta para cima para removê-la.

Instalação das opções de hardware

Alinhe o braço da antena (1) dentro da cavidade.

5. Abaixe o módulo (2) e alinhe-o ao conector Wi-Fi da impressora (3).

6. Empurre o módulo (2) para dentro com cuidado, mas com firmeza, até que esteja totalmente

assentado.

7. Alinhe o lado mais curto da porta da conectividade sem fio (1) ao lado mais curto da abertura.

8. Gire a porta na aba (1) no meio da porta da impressora e gire a porta para fechá-la.

9. Pressione a porta para fechar a trava.

OBSERVAÇÃO: A porta da conectividade sem fio não fechará da forma correta se o módulo não estiver

totalmente assentado. Este é um bom teste para verificar se a inserção está completa.

Instalação das opções de hardware

Fixe as três (3) etiquetas de identificação de Wi-Fi incluídas na parte inferior da impressora.

Isso ajudará a configuração da impressora (e uma posterior reconfiguração). Aplicativos móveis, uso de scanners e suporte à impressora são auxiliados por estas etiquetas de configuração da impressora.

Locais de etiquetas para impressoras de transferência térmica

Locais de etiquetas para impressoras térmicas diretas

Instalação das opções de hardware

Opções de manuseio de mídia

CUIDADO — DESCARGA ELETROSTÁTICA: A descarga da energia eletrostática que se acumula na

superfície do corpo humano ou em outras superfícies pode danificar ou destruir o cabeçote de impressão ou componentes eletrônicos utilizados neste dispositivo. Você deve observar os procedimentos de segurança estática ao trabalhar com o cabeçote de impressão ou com componentes eletrônicos.

Remoção do painel padrão

O painel padrão deve ser removido para montar sua opção de manuseio de mídia.

1. Desconecte o conector de entrada de alimentação CC da parte traseira da impressora.

2. Vire a impressora de ponta cabeça. Remova os dois (2) parafusos de montagem com a chave T10

fornecida. Guarde os parafusos.

3. Deslize o painel para baixo pela parte da frente cerca de 12,5 mm (0.5 pol.) e puxe o painel solto para

fora.

Instalação das opções de hardware

Instalação do distribuidor de etiquetas

O painel padrão deve ser removido e a alimentação de entrada CC deve ser desconectada antes que o Distribuidor de etiquetas possa ser instalado. Vá para Remoção do painel padrão na página 58.

1. Posicione o módulo do distribuidor de etiquetas e o lado direito da impressora para cima com a parte

superior do módulo a 12,5 mm (0.5 pol.) abaixo da parte inferior da tampa superior.

2. Centralize e empurre o módulo para a frente da impressora e deslize-o para cima até que pare.

3. Vire a impressora de cabeça para baixo e conecte o módulo à impressora com os dois parafusos

usando a chave T10.

OBSERVAÇÃO: Para obter o desempenho ideal da impressora, atualize o firmware após instalar as opções ou imediatamente depois da configuração inicial da impressora. Vá para Atualização do firmware

da impressora na página 271.

Instalação das opções de hardware

Instalação do cortador de mídia padrão

O painel padrão deve ser removido e a alimentação de entrada CC deve ser desconectada antes que o Distribuidor de etiquetas possa ser instalado. Vá para Remoção do painel padrão na página 58.

CUIDADO: Não há peças passíveis de manutenção pelo operador na unidade de corte. Nunca remova a tampa do cortador (painel). Nunca tente inserir objetos ou dedos no mecanismo de corte.

IMPORTANTE: Usar ferramentas, hastes de algodão, solventes etc. não aprovados pode danificar o cortador, encurtar sua vida útil ou fazer ele emperrar.

1. Posicione o módulo do cortador e o lado direito da impressora para cima com a parte superior do

módulo nivelado com a parte inferior da tampa superior.

2. Centralize e empurre o módulo para a frente da impressora e deslize-o para cima até que pare.

3. Vire a impressora de cabeça para baixo e conecte o módulo à impressora com os dois parafusos

usando a chave T10.

da impressora na página 271.

Instalação das opções de hardware

Adaptadores de tamanho do núcleo do rolo de mídia

Kits adaptadores

O kit de adaptadores do rolo de mídia inclui três pares de adaptadores de rolo de mídia. Os kits são adequados para os núcleos de mídia com os seguintes D.I. (diâmetros internos)

• 38,1 mm (1.5 pol.)

• 50,8 mm (2.0 pol.)

• 76,2 mm (3.0 pol.)

Uso do adaptador

• Os adaptadores devem ficar permanentemente instalados na impressora.

• Eles podem ser alterados para suportar outros tamanhos de rolo de mídia que exigem um desses

tamanhos de adaptador.

• Os adaptadores podem se desgastar se forem alterados demasiadamente.

• Remover os adaptadores de mídia para imprimir em núcleos de rolo padrão pode deixar pedaços

de plástico nas áreas laterais dos suportes de rolo de mídia em contato direto com o rolo. Empurre essas partes conectadas de volta para a lateral do suporte de rolo de mídia.

Instalação dos adaptadores do rolo de mídia

1. Coloque um parafuso em cada furo de montagem do adaptador superior dos dois suportes de rolo.

Comece a girar os parafusos no sentido horário usando a chave T10 até que a ponta do parafuso esteja saliente no interior do suporte de rolo. Os parafusos são autoatarraxantes.

2. Coloque o adaptador dentro do suporte de rolo. O lado maior do adaptador está na parte superior.

O lado liso (sem nervuras) está voltado para o meio da impressora.

3. Alinhe o furo do parafuso superior do adaptador à ponta saliente do parafuso e aperte-o firmemente no

corpo do suporte de rolo. Aperte o parafuso até que não haja folga entre o adaptador e o suporte de rolo. Não aperte mais do que isso. Apertar demais irá espanar a rosca.

4. Insira um parafuso no furo de montagem do adaptador inferior. Aperte firmemente o adaptador no

suporte de rolo enquanto aperta o parafuso. Aperte o parafuso até que não haja folga entre o adaptador e o suporte de rolo. Não aperte mais do que isso. Apertar demais irá espanar a rosca.

5. Repita a etapa 1-4 para o outro adaptador e suporte de rolo.

Instalação das opções de hardware

Exemplo de rolo de etiqueta

com núcleo interno de

76,2 mm (3.0 pol.)

montado em adaptadores de

núcleo de mídia

Instalação das opções de hardware

Impressoras de transferência térmica Impressoras térmicas diretas

Instalação das opções da base da fonte de alimentação conectada

A base de alimentação está pronta para ser conectada à impressora. A base é instalada utilizando a chave T10 (providenciada por você) e os parafusos de montagem inclusos no kit de atualização. Os modelos de impressoras térmicas diretas são conectados à impressora com três parafusos e os modelos de impressora de transferência térmica utilizam quatro parafusos.

1. Remova todos os rolos de impressão da impressora. Remova o cabo da fonte de alimentação original

da parte traseira da impressora.

2. Vire a impressora e alinhe a base de alimentação à parte inferior dela, com o conector de alimentação

da impressora voltado para a parte traseira dela. Os pés de borracha da impressora ficarão alinhados às áreas rebaixadas no topo da base de alimentação.

3. Use os parafusos fornecidos para conectar a base de alimentação à impressora. Três parafusos para

impressoras térmicas diretas. Quatro parafusos para impressoras de transferência térmica. Aperte os parafusos usando a chave T10 fornecida com o kit.

Instalação das opções de hardware

Conector de alimentação

de entrada CC

Conector de alimentação

de entrada CC

Insira o conector de alimentação de entrada CC na impressora.

5. Reconecte o cabo de alimentação CA na base de alimentação da impressora.

Instalação das opções de hardware

T10

Impressoras térmicas diretas Impressoras de transferência térmica

Instalação das opções da base da bateria conectada

A base da bateria está pronta para ser conectada à impressora. A base é instalada utilizando uma chave T10 e os parafusos de montagem fornecidos com o kit de atualização. Os modelos para impressoras térmicas diretas são conectados à impressora com três (3) parafusos e os modelos para impressoras de transferência térmica utilizam quatro (4) parafusos.

1. Remova todos os rolos de impressão da impressora. Remova o cabo da fonte de alimentação original

da parte traseira da impressora.

2. Vire a impressora e alinhe a base de alimentação à parte inferior dela, com o conector de alimentação

da impressora voltado para a parte traseira dela. Os pés de borracha da impressora ficarão alinhados às áreas rebaixadas no topo da base de alimentação.

3. Use os parafusos fornecidos para conectar a base de alimentação à impressora. Três (3) parafusos

para impressoras térmicas diretas. Quatro (4) parafusos para impressoras de transferência térmica. Aperte os parafusos usando a chave T10 fornecida com o kit.

Instalação das opções de hardware

Bateria pronta para instalação Impressora com bateria instalada

Trava da bateria

Instalação da bateria na base da alimentação conectada

IMPORTANTE: A impressora deve ter uma base de bateria conectada instalada e bem conectada para

evitar danos à impressora e à bateria.

1. Desconecte a fonte de alimentação externa da impressora da entrada de alimentação CC localizada

na parte de trás da impressora.

2. Deslize a bateria na fenda de bateria da base da bateria. Empurre a bateria para dentro da base até

que o pacote de bateria esteja bem ajustado na parte de trás da base da bateria, e os conectores no pacote de bateria estejam encaixados nas portas na parte de trás da impressora.

IMPORTANTE: As baterias são fornecidas no Modo de desligamento por segurança e para evitar que descarreguem durante o armazenamento e transporte. A bateria precisa ser carregada antes do uso inicial com a impressora.

3. Conecte a fonte de alimentação da impressora na bateria para tirá-la do Modo de desligamento e

iniciar seu carregamento inicial.

4. A impressora deve estar completamente carregada antes do seu primeiro uso. Vá para Indicadores e

controles da bateria na página 47 para saber mais:

• Ligue a bateria.

• Descobrir os recursos e comportamentos de economia da carga da bateria.

• Verificar o nível de carga e a integridade da bateria.

5. A impressora levará cerca de duas horas para ser completamente carregada. O status (integridade) da

bateria (raio) mudará de âmbar (carregando) para verde (carregada).

Visor colorido sensível ao toque e controles

O visor colorido sensível ao toque opcional da impressora oferece fácil acesso aos recursos da impressora, executa trabalhos de impressão, usa assistentes para lhe ajudar e tem um visor interativo para ajudar rapidamente com tarefas e a resolução de problemas.

Visor colorido sensível ao toque e controles

Botão Liga/Desliga

Botão Pausar Botão Avançar

Botão Cancelar

Visor colorido sensível ao toque

e interface

Indicadores de status

Controles da impressora com visor colorido sensível ao toque

A interface do visor colorido sensível ao toque proporciona acesso às configurações da impressora e pode ser personalizada para os tipos de usuário. A interface inclui todos os controles e indicadores da Interface padrão do usuário para fornecer a funcionalidade e os comportamentos comuns desses modelos de impressora Link-OS.

O controle da interface padrão da impressora e os botões Liga/Desliga, Pausar, Avançar e Cancelar com os cinco indicadores de status da impressora são discutidos em detalhes em Controles e indicadores na

página 37.

Tela Inicial

A tela Inicial da impressora mostra o status atual da impressora e permite que você acesse os menus da impressora. Você pode girar a imagem da impressora 360 graus para vê-la de todos os ângulos.

Status da impressora

Visor colorido sensível ao toque e controles

Informações da impressora

As impressoras que têm a interface com visor colorido sensível ao toque incluem os seguintes recursos:

• Os controles e os indicadores da Interface padrão da impressora fornecem acesso rápido a

operações impressas comuns.

• O Visor colorido sensível ao toque interativo mostra o status da operação normal da tela Inicial com

acesso a:

• Status da impressão e Informações da impressora (informações)

•Menu— É usado para definir e controlar impressão e comunicações

•Assistentes— Permite alterar as configurações da impressora passando pelos avisos. Vá para

Assistentes da impressora na página 71.

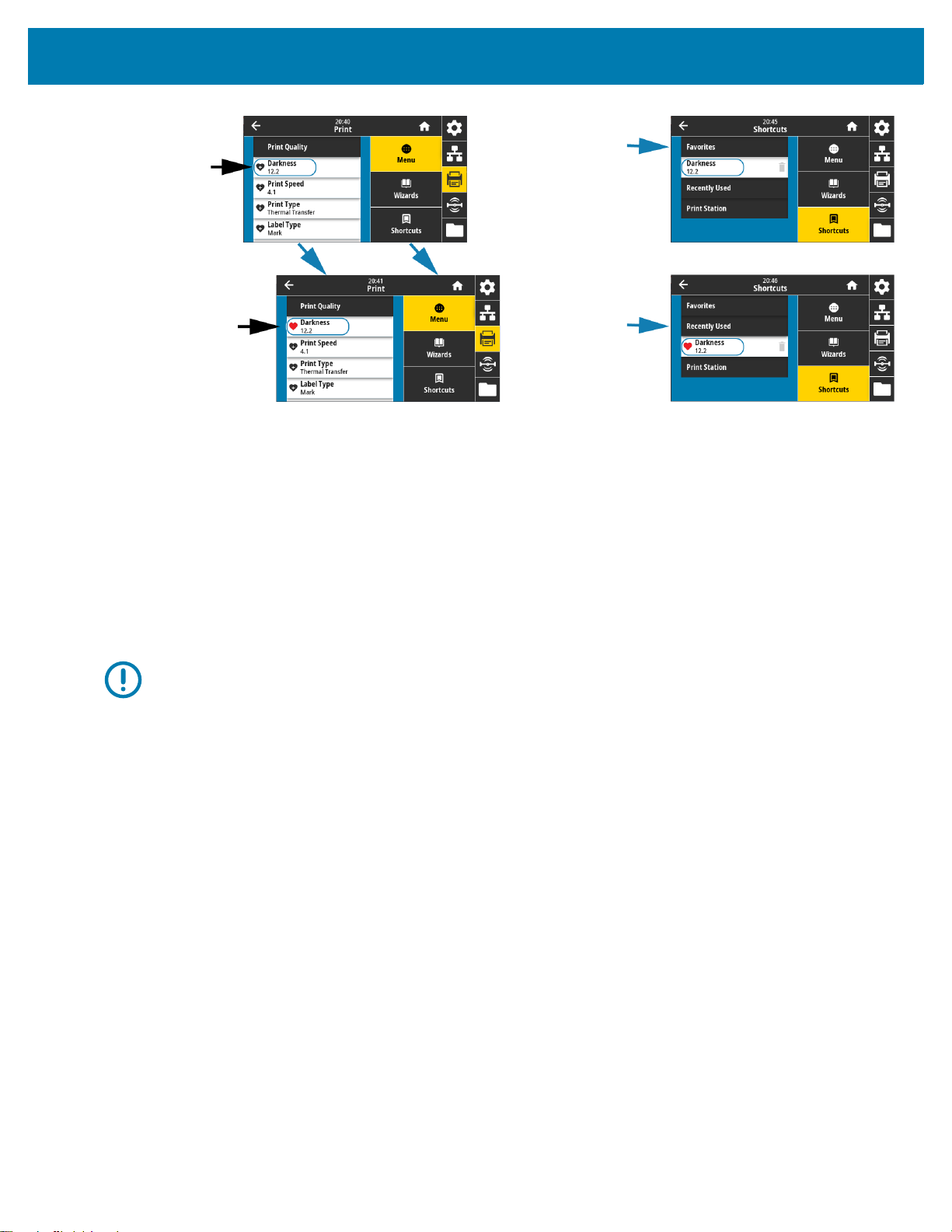

•Atalhos — Permite acessar rapidamente os itens de menu mais recentes e salvar seus favoritos.

Toque no ícone de coração escuro ao lado de um item de menu para salvá-lo na sua lista de favoritos. Os itens nos favoritos são mostrados na ordem em que foram salvos.

Visor colorido sensível ao toque e controles

• O Visor colorido sensível ao toque mostra ao operador alertas e mensagens de erro

• Se a cor de fundo da tela Inicial for amarela ou vermelha, a impressora está em estado de alerta ou

erro. Para obter mais informações, vá para Resolução de alertas e erros na página 273.

• Exibe um link rápido para instruções on-line e tutoriais em vídeo para acesso por dispositivos

móveis.

• Acesso à ajuda integrada.

Assistentes da impressora

Os Assistentes da impressora podem auxiliar lhe orientando pelo processo de configuração de vários recursos e configurações da impressora.

IMPORTANTE: Ao usar os Assistentes, não envie dados para a impressora a partir do host. Para obter resultados melhores, use mídia de largura total executando o assistente de Impressão ou Configurar todos os assistentes. Se a mídia for menor do que a imagem a ser impressa, a imagem pode ficar truncada ou ser impressa por diversas etiquetas.

Os seguintes assistentes estão disponíveis:

• Configurar todos os assistentes—executa todos os Assistentes em sequência.

•Sistema—define as configurações do sistema operacional não relacionadas à impressão.

• Conexão—configura as opções de conectividade da impressora.

• Impressão—configura os principais parâmetros e recursos de impressão.

•RFID—configura as operações do subsistema de RFID.

Na tela Inicial, toque em Assistentes para ver as opções disponíveis. Para obter mais informações sobre as configurações individuais definidas por qualquer um dos assistentes, vá para Menus do usuário na

página 73.

Visor colorido sensível ao toque e controles

Menus do usuário

Os menus de usuário da impressora podem ser usados para configurar a impressora.

Consulte as seguintes sessões dos menus:

•Sistema

• Conexão

• Impressão

•RFID

• Armazenamento

Visor colorido sensível ao toque e controles

As descrições de menus do usuário incluem outras maneiras de alterar as mesmas configurações quando existem outras opções. Você também pode usar os assistentes da impressora para alterar algumas configurações. Vá para Assistentes da impressora na página 71.

Menu Sistema

Use os itens do menu Sistema para configurar o funcionamento, opções de operação, idiomas e restaurar padrões da impressora.

Visor colorido sensível ao toque e controles

Sistema > Idioma

Use esta configuração para selecionar uma das 19 opções de idioma para as informações exibidas e impressas da impressora.

OBSERVAÇÃO: As seleções de idioma para este parâmetro são exibidas por nome do idioma na língua do nome exibido.

Visor colorido sensível ao toque e controles

Valores aceitos: INGLÊS, ESPANHOL, FRANCÊS, ALEMÃO, ITALIANO, NORUEGUÊS, PORTUGUÊS, SUECO, DINAMARQUÊS, HOLANDÊS, FINLANDÊS, TCHECO, JAPONÊS, COREANO, ROMENO, RUSSO, POLONÊS, CHINÊS SIMPLIFICADO, CHINÊS TRADICIONAL

Comando(s) relacionado(s) à ZPL: ^KL

Comandos SGD usados: print.tone

Página da Web do servidor de impressão: Exibir e modificar a opção Configurações da Impressora >

Configuração Geral > Idioma

Visor colorido sensível ao toque e controles

Sistema > Idioma do programa > Modo de diagnóstico

Use o modo Diagnóstico de comunicação para permitir que a impressora envie todas as comunicações como dados impressos para resolução de problemas avançada.

Valores aceitos: Imprimir, Unidade E:, Host USB, Desligado

Comando(s) relacionado(s) à ZPL: Apenas para diagnóstico de impressão: ~JD para ativar, ~JE para

desativar

Página da Web do servidor de impressão: Exibir e modificar a opção Configurações da Impressora > Configuração Geral > Idioma

Tecla(s) do painel de controle: Apenas para diagnóstico de impressão: Mantenha pressionados PAUSAR + AVANÇAR por 2 segundos quando a impressora estiver no modo Pronta.

Visor colorido sensível ao toque e controles

Sistema > Idioma do programa > Dispositivo virtual

Se houver aplicativos do Dispositivo virtual instalados na impressora, será possível exibir ou ativá-los/desativá-los neste menu do usuário.

Valores aceitos: NENHUM ou todos os dispositivos virtuais com Link-OS estarão em uma lista aqui.

Visor colorido sensível ao toque e controles

Sistema > Idioma do programa > ZBI

O Zebra Basic Interpreter (ZBI 2.0 ™ ) é uma opção de programação que pode ser adquirida para a impressora.

O Zebra Basic Interpreter (ZBI 2.0 ™ ) é uma opção de programação que pode ser adquirida para a impressora. Se desejar adquirir esta opção, entre em contato com o revendedor Zebra para obter informações.

Se programas ZBI tiverem sido baixados em sua impressora, será possível selecionar um deles para executar com este item do menu. Se não houver nenhum programa na sua impressora, NENHUM será listado.

Quando programas ZBI foram baixados mas nenhum estiver sendo executado, a impressora lista todos os programas disponíveis. Para executar um deles, toque em Executar (destacado em branco) abaixo do nome do programa.

Depois que um programa estiver sendo executado, somente este programa é listado. Toque em Parar (destacado em branco) para encerrar o programa.

Comando SGD usado: zbi.key (identifica se a opção ZBI 2.0 está ativada ou desativada na impressora)

Visor colorido sensível ao toque e controles

Sistema > Configurações > Formato de hora do visor

Use esta configuração para selecionar o formato de hora usado pela impressora.

Valores aceitos: 12 Horas, 24 Horas

Comando SGD usado: device.idle_display_value

Visor colorido sensível ao toque e controles

Sistema > Configurações > Nível de senha

Use esta configuração para selecionar o nível de proteção da senha para os itens dos menus de usuário.

Valores aceitos: Selecionado, Todos, Nenhum

Comando(s) relacionado(s) ao ZPL: ^KP (para alterar a senha da impressora)

Visor colorido sensível ao toque e controles

Sistema > Configurações > Digite a nova senha

Define uma nova senha da impressora para os itens de menu protegidos pelo parâmetro anterior.

Valores aceitos: Numerais 0-9

A senha padrão da impressora é 1234.

Comando(s) relacionado(s) à ZPL: ^KP

Visor colorido sensível ao toque e controles

Sistema > Configurações > Ação de inicialização

Configure a ação que será tomada pela impressora durante a sequência de inicialização.

Valores aceitos:

CALIBRAR—Ajusta os níveis e os limites dos sensores, determina o comprimento da etiqueta e

avança a mídia até o próximo rolo.

BOTÃO—Avança as etiquetas até o primeiro ponto de registro.

COMPRIMENTO—Determina o comprimento da etiqueta utilizando os valores atuais do sensor e

avança a mídia até o próximo rolo.

SEM MOVIMENTO—Informa à impressora para não mover a mídia. É necessário verificar manualmente se o rolo está posicionado corretamente ou pressionar Avançar para posicionar o próximo rolo.

CAL. RÁPIDA—Configura os limites da mídia e do rolo sem ajustar o ganho do sensor, determina o comprimento da etiqueta e avança a mídia até o próximo rolo.

Comando(s) relacionado(s) à ZPL: ^MF

Comandos SGD usados: ezpl.power_up_action

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Calibração

Visor colorido sensível ao toque e controles

Sistema > Configurações > Ação de cabeçote fechado

Configure a ação que será executada pela impressora quando o cabeçote de impressão for fechado.

Valores aceitos:

CALIBRAR—Ajusta os níveis e os limites dos sensores, determina o comprimento da etiqueta e

avança a mídia até o próximo rolo.

BOTÃO—Avança as etiquetas até o primeiro ponto de registro.

COMPRIMENTO—Determina o comprimento da etiqueta utilizando os valores atuais do sensor e

avança a mídia até o próximo rolo.

SEM MOVIMENTO—Informa à impressora para não mover a mídia. É necessário verificar manualmente se o rolo está posicionado corretamente ou pressionar Avançar para posicionar o próximo rolo.

CAL. RÁPIDA—Configura os limites da mídia e do rolo sem ajustar o ganho do sensor, determina o comprimento da etiqueta e avança a mídia até o próximo rolo.

Comando(s) relacionado(s) à ZPL: ^MF

Comando SGD usado: ezpl.head_close_action

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Calibração

Visor colorido sensível ao toque e controles

Sistema > Configurações > Calibração da tela

Toque em cada cruz para calibrar a tela.

Visor colorido sensível ao toque e controles

Sistema > Configurações > Restaurar padrões

Restaure configurações específicas da impressora, do servidor de impressão e de rede de volta para os padrões de fábrica.

Tenha cuidado ao carregar os padrões porque todas as configurações alteradas manualmente devem ser recarregadas. Este item do menu está disponível por meio de dois menus do usuário com diferentes valores padrão para cada um.

Valores aceitos:

IMPRESSORA—Restaura todas as configurações da impressora, exceto as configurações de rede,

para os padrões de fábrica. Tenha cuidado ao carregar os padrões porque todas as configurações alteradas manualmente devem ser recarregadas.

REDE—Reinicializa o servidor de impressão com ou sem fio da impressora. Com um servidor de impressão sem fio, a impressora se reassocia à sua rede sem fio.

ÚLTIMO SALVO—Carrega as configurações do último salvamento permanente.

SEM MOVIMENTO—Informa à impressora para não mover a mídia. É necessário verificar

manualmente se o rolo está posicionado corretamente ou pressionar Avançar para posicionar o próximo rolo.

CAL. RÁPIDA—Configura os limites da mídia e do rolo sem ajustar o ganho do sensor, determina o comprimento da etiqueta e avança a mídia até o próximo rolo.

Comando(s) relacionado(s) à ZPL:

IMPRESSORA— ^JUF

REDE— ^JUN

ÚLTIMO SALVO— ^JUR

Tecla(s) do painel de controle: Mantenha pressionados AVANÇAR + PAUSAR durante a inicialização

da impressora para redefinir os parâmetros para os valores de fábrica.

Visor colorido sensível ao toque e controles

Página web da impressora:

IMPRESSORA—Exibir e modificar a opção Configurações de impressora > Restaurar configuração

padrão

REDE—Configurações do servidor de impressão > Redefinir servidor de impressão

ÚLTIMO SALVO—Exibir e modificar a opção Configurações de Impressora > Restaurar a

configuração salva

Visor colorido sensível ao toque e controles

Sistema > Configurações > Imprimir: Configurações do sistema

Imprime um relatório de configuração da impressora.

Comando(s) relacionado(s) à ZPL: ~WC

Tecla(s) do painel de controle:

Mantenha pressionado CANCELAR por 2 segundos durante a inicialização da impressora.

Mantenha pressionados AVANÇAR + CANCELAR por 2 segundos quando a impressora estiver no estado Pronta.

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Imprimir listagens na etiqueta

Visor colorido sensível ao toque e controles

Sistema > Economia de energia > Energy Star

Quando o modo Energy Star estiver ativado, a impressora entra no modo de “espera” após um período de inatividade reduzindo, portanto, o consumo de energia. Pressione qualquer botão do painel de controle para que a impressora volte ao estado ativo.

Valores aceitos: LIGADO, DESLIGADO

Comandos SGD usados:

power.energy_star.enable

power.energy_star_timeout

Menu Conexão

Use este menu para configurar parâmetros de conexão para comunicação com fio e sem fio (Wi-Fi e Bluetooth) da impressora.

Visor colorido sensível ao toque e controles

Conexão > Redes > Redefinir rede

Esta opção redefine o servidor de impressão com ou sem fio e salva todas as alterações feitas em quaisquer configurações de rede.

O servidor de impressão deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas.

Comando(s) relacionado(s) ao ZPL: ~WR

Comandos SGD usados: device.reset

Página web da impressora: Configurações do servidor de impressão > Redefinir servidor de impressão

Visor colorido sensível ao toque e controles

Conexão > Redes > Rede primária

Exibir ou alterar se o servidor de impressão com ou sem fio é considerado principal. É preciso selecionar qual deles é o principal.

Valores aceitos: Com fio, WLAN

Comando(s) relacionado(s) ao ZPL: ^NC

Comandos SGD usados: ip.primary_network

Visor colorido sensível ao toque e controles

Conexão > Redes > Porta IP

Esta configuração da impressora refere-se ao número da porta do servidor de impressão com fio interno que o serviço de impressão TCP está ouvindo. As comunicações TCP normais do host devem ser direcionadas para esta porta.

Comandos SGD usados: internal_wired.ip.port

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > Redes > Porta IP alternativa

Este comando configura o número da porta TCP alternativa.

Os servidores de impressão compatíveis com este comando monitorarão a porta primária e a porta alternativa para as conexões ao mesmo tempo.

Comandos SGD usados:

internal_wired.ip.port_alternate

wlan.ip.port_alternate

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > Redes > Imprimir: Informação da rede

Imprime as configurações para qualquer servidor de impressão ou dispositivo Bluetooth instalado.

Comando(s) relacionado(s) à ZPL: ~WL

Tecla(s) do painel de controle:

Mantenha pressionado CANCELAR por 2 segundos durante a inicialização da impressora.

Mantenha pressionados AVANÇAR + CANCELAR por 2 segundos quando a impressora estiver no estado Pronta.

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Imprimir listagens na etiqueta

Visor colorido sensível ao toque e controles

Conexão > Redes > Agente de visibilidade

Quando a impressora está conectada a uma rede com ou sem fio, ela tenta conectar-se ao Serviço de visibilidade do ativo da Zebra por meio do Conector da impressora Zebra baseado na nuvem usando uma conexão de soquete Web autenticada por certificado e criptografada. A impressora envia dados de descoberta, configurações e dados de alerta. Os dados impressos por meio de quaisquer formatos de etiqueta NÃO são transmitidos. Caso não deseje este recurso, desative esta configuração.

Valores aceitos: LIGADO, DESLIGADO Comandos SGD usados: weblink.zebra_connector.enable

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração de

rede > Configurações de conexão da nuvem OBSERVAÇÃO: Para obter mais informações, consulte a observação do aplicativo “Desativar o agente

de visibilidade do ativo” em zebra.com.

Visor colorido sensível ao toque e controles

Conexão > Com fio > Protocolo IP com fio

Este parâmetro informa se o usuário (permanente) ou o servidor (dinâmico) seleciona o endereço IP do servidor de impressão com fio. Quando uma opção dinâmica é escolhida, este parâmetro informa os métodos pelos quais este servidor de impressão recebe o endereço IP do servidor.

O servidor de impressão deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas. Vá para Conexão > Redes > Redefinir rede na página 90

Valores aceitos: TODOS, SOM. RES. IP, RARP, BOOTP, DHCP, DHCP E BOOTP, PERMANENTE Comando(s) relacionado(s) ao ZPL: ^ND

Comandos SGD usados: internal_wired.ip.protocol

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > Com fio > Endereço IP com fio

Exiba e, se necessário, altere o endereço IP com fio da impressora.

Para salvar as alterações nesta configuração, defina Conexão > Com fio > Protocolo IP com fio como PERMANENTE e redefina o servidor de impressão (vá para Conexão > Redes > Redefinir rede na

página 90).

Valores aceitos: 000 a 255 para cada campo

Comando(s) relacionado(s) ao ZPL: ^ND

Comandos SGD usados: internal_wired.ip.addr

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > Com fio > Gateway com fio

Exiba e, se necessário, altere o gateway com fio padrão.

Para salvar as alterações nesta configuração, defina Conexão > Com fio > Protocolo IP com fio como PERMANENTE e redefina o servidor de impressão (vá para Conexão > Redes > Redefinir rede na

página 90).

Valores aceitos: 000 a 255 para cada campo

Comando(s) relacionado(s) ao ZPL: ^ND

Comando SGD usado: internal_wired.ip.gateway

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > Com fio > Endereço MAC com fio

Exibir o endereço MAC (Controle de acesso à mídia) do servidor de impressão com fio. Este valor não pode ser modificado.

Comando SGD usado: internal_wired.mac_addr

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configurações TCP/IP

Visor colorido sensível ao toque e controles

Conexão > WLAN > Protocolo IP WLAN

Este parâmetro informa se o usuário (permanente) ou o servidor (dinâmico) seleciona o endereço IP do servidor de impressão sem fio. Quando uma opção dinâmica é escolhida, este parâmetro informa os métodos pelos quais este servidor de impressão recebe o endereço IP do servidor.

O servidor de impressão deve ser reinicializado para que as alterações das configurações de rede sejam aplicadas. Vá para Conexão > Redes > Redefinir rede na página 90.

Valores aceitos: TODOS, SOM. RES. IP, RARP, BOOTP, DHCP, DHCP E BOOTP, PERMANENTE Comando(s) relacionado(s) ao ZPL: ^ND

Comandos SGD usados: wlan.ip.protocol

Página web da impressora: Exibir e modificar a opção Configurações da impressora > Configuração da

comunicação de rede > Configuração sem fio

100

Zebra ZD421, ZD621 User Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sobre

Recursos da impressora

Manutenção e suporte Zebra OneCare para impressoras

Convenções de ícones

Introdução

Impressoras térmicas de mesa de 4 pol. Link-OS

Recursos comuns de impressoras de mesa Link-OS

Opções da impressora de mesa de 4 pol. Link-OS

Solução de impressão de etiquetas Zebra

Modos de impressão

O que há na caixa?

Desembalar e inspecionar a impressora

Recursos da impressora

Interior da impressora de rolo de fita com capacidade dupla ZD421

Interior da impressora de rolo de fita com capacidade dupla ZD621

Interior das impressoras térmicas diretas ZD421

Interior das impressoras térmicas diretas ZD621

Interior da impressora de cartucho de fita ZD421

Opção do distribuidor de etiquetas (instalável localmente) - Todos os modelos
