ZD500 Series™ snabbreferensguide
Gränssnitts-
kontakter
Kontrollpanel
Frigörings-
spärrar
Frigörings-
spärrar
Kontakt för
likström
Strömbrytare
Ingång för
veckat material
Använd denna guide för det dagliga handhavandet av din skrivare. För mer detaljerad
information, se ZD500 Series™ Användarmanual.
Skrivarfunktioner
Bild 1 visar funktioner utanför och Bild 2 visar funktioner inuti materialutrymmet på din
skrivare. Beroende på modell på skrivaren och vad som finns installerat kan din skrivare
se annorlunda ut.
Bild 1 • Skrivarfunktioner
© 2014 ZIH Corp. Alla produktnamn och nummer är varumärken
som tillhör Zebra och logotyperna Zebra och Zebra är registrerade
varumärken för ZIH Corp. Alla rättigheter förbehålls.
P1061739-212 Rev. A
2014-02-20
Skrivarfunktioner
Sensor
Avskiljningskant
Platen-
rulle
Skrivhuvud
Flyttbar
BlackLine-
sensor
Bandsensor
(dold)
Rullhållare och
materialstyrningar
Huvud öppet-sensor
(inuti)
Klämrulle
Hållarlucka
(öppen)
Upptagare
Materialupptagare
Färgbandsrullehållare
Hållaralternativ
Webb-
(mellanrums-)
sensor
Justering av
materialstyrningsstopp
RFID-antenn
(inuti)
2
Bild 2 • Skrivarfunktioner forts.
P1061739-212 ZD500 Snabbreferensguide 2014-02-20
Bild 3 • Skrivarfunktioner - knivtillval
Materialkniv
(tillval)
Skrivarfunktioner
3
2014-02-20 ZD500 Snabbreferensguide P1061739-212
Kontrollpanel
12
6 5811 9 7
1
2
3
4
Bild 4 • ZD500 kontrollpanel
10
4
Kontrollpanel
Kontrollpanelen visar skrivarens driftsstatus och gör att användaren kan styra de
grundläggande funktionerna i skrivaren.
STATUS-lampa Visar aktuell status för skrivaren. För mer information, se Tabell 1
1
Knappen PAUSE (PAUS) startar eller stoppar skrivarens drift när den trycks ner.
2
Knappen FEED (MATA) tvingar skrivaren att mata fram en tom etikett varje gång knappen trycks
3
ner.
Knappen CANCEL (AVBR Y T) avbryter utskrift när skrivaren är i pausläge.
4
Knappen HÖGERPIL, som bara är aktiv i menysystemet, navigerar åt höger.
5
Knappen NEDÅTPIL ändrar parametervärdena. Vanlig användning är att minska ett värde eller
6
bläddra genom valmöjligheter.
OK-knappen gör följande:
7
• På startskärmen går man in i menysystemet genom att trycka på OK.
• I menysystemet trycker man på OK för att acceptera visade värden.
Knappen UPPÅTPIL ändrar parametervärdena. Vanlig användning är att öka ett värde eller bläddra
8
genom valmöjligheter.
Knappen VÄNSTERPIL, som bara är aktiv i menysystemet, navigerar åt vänster.
9
Knapp för HÖGERVAL Dessa knappar utför kommandon som visas direkt ovanför dem på
10
Knapp för
11
VÄNSTERVAL
Skärmen visar skrivarens driftstatus och gör att användaren kan navigera i menysystemet.
12
på sidan 5.
skärmen.
Lägg till
P1061739-212 ZD500 Snabbreferensguide 2014-02-20
Tabell 1 • Indikeringslampa för skrivarstatus
STATUS-lampa fast grön
Skrivaren är klar.
STATUS-lampa fast gul
När denna indikeringslampa lyser fast betyder det något av följande:
• Skrivaren är inte klar.
• Skrivhuvudet har för hög temperatur.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador.
Låt skrivhuvudet kallna.
STATUS-lampa blinkar gul
När denna indikeringslampa blinkar betyder det något av följande:
• Skrivhuvudet har för låg temperatur.
STATUS-lampa fast röd
När denna indikeringslampa lyser fast betyder det något av följande:
• Materialet är slut.
• Färgbandet är slut.
• Skrivhuvudet är öppet.
• Knivfel.
Skrivaren behöver åtgärdas och kan inte fortsätta utan att något görs.
Kontrollpanel
5
STATUS-lampa blinkar röd
När denna indikeringslampa blinkar betyder det något av följande:
• skrivaren kan inte identifiera rätt typ av skrivhuvud.
• Kretskortet (MLB) har för hög temperatur.
• Skrivhuvudet har mycket för hög temperatur.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador.
Låt skrivhuvudet kallna.
Skrivaren behöver åtgärdas och kan inte fortsätta utan att något görs.
STATUS-lampa blinkar gul följt av växlande gul/grön
Statuslampan indikerar att skrivaren är i läget Tvingande nedladdning.
Tvingande nedladdning används för att ladda ner ny maskinvara till skrivaren.
Läget får bara användas av utbildad personal.
2014-02-20 ZD500 Snabbreferensguide P1061739-212
Meny och statusikoner på kontrollpanelen
ERROR (FEL)
Cover Unlocked (Lucka
olåst)
Ribbon In (Färgband in)
Media In (Material in)
Data
Ethernet
Bluetooth
Signal Strength
Tidigare menygenvägar
Språkmeny
Inställningsmeny
Sensormeny
Verktygsmeny
Portmeny
Nätverksmeny
Bluetoothmeny
RFID-meny
6
Meny och statusikoner på kontrollpanelen
Bild 5 • Normal Hem-meny
P1061739-212 ZD500 Snabbreferensguide 2014-02-20
Skrivarens kontrollpanelskärm
SKRIVARE KLAR
V74.19.1Z
1
2
SETTINGS (INSTÄLLNINGAR)
Skrivarens kontrollpanel har en skärm där man kan se skrivarens status eller ändra dess
driftsparametrar. I det här avsnittet beskrivs hur man navigerar genom skrivarens
menysystem och ändrar värden på menyposter.
Efter att skrivaren genomfört startsekvensen går den över i läget Skärm i viloläge (Bild 6).
Om en utskriftsserver är installerad går skrivaren växelvis igenom visad information och
skrivarens IP-adress.
Bild 6 • Skärm i viloläge
Skrivarens kontrollpanelskärm
7
Skrivarens aktuella driftstatus.
1
Information som ställs in genom Display i viloläge
2
Genväg till Hem-meny
Skrivarens driftsparametrar är sorterade i ett flertal användarmenyer som man har tillgång
till via skrivarens Hem-meny (Bild 7). För detaljerad information om att ändra skrivarens
inställningar, se ZD500 Series Använd arman ua l.
Bild 7 • Hem-meny
Se menyn SETTINGS
(INSTÄLLNINGAR).
Se menyn TOOLS (VERKTYG). Se menyn SENSORS
Se menyn NETWORK
(NÄTVERK).
Se menyn RFID (RFID). Se menyn BLUETOOTH
Avsluta och återgå till Skärm
i viloläge.
Se menyn LANGUAGE (SPRÅK).
(SENSORER).
Se menyn PORTS (PORTAR).
(BLUETOOTH).
2014-02-20 ZD500 Snabbreferensguide P1061739-212
Skrivarens kontrollpanelskärm
Menyikonen SETTINGS
(INSTÄLLNINGAR)
Menyikonen SETTINGS är
markerad och aktiv att väljas.
8
Navigering genom bilderna på menyn

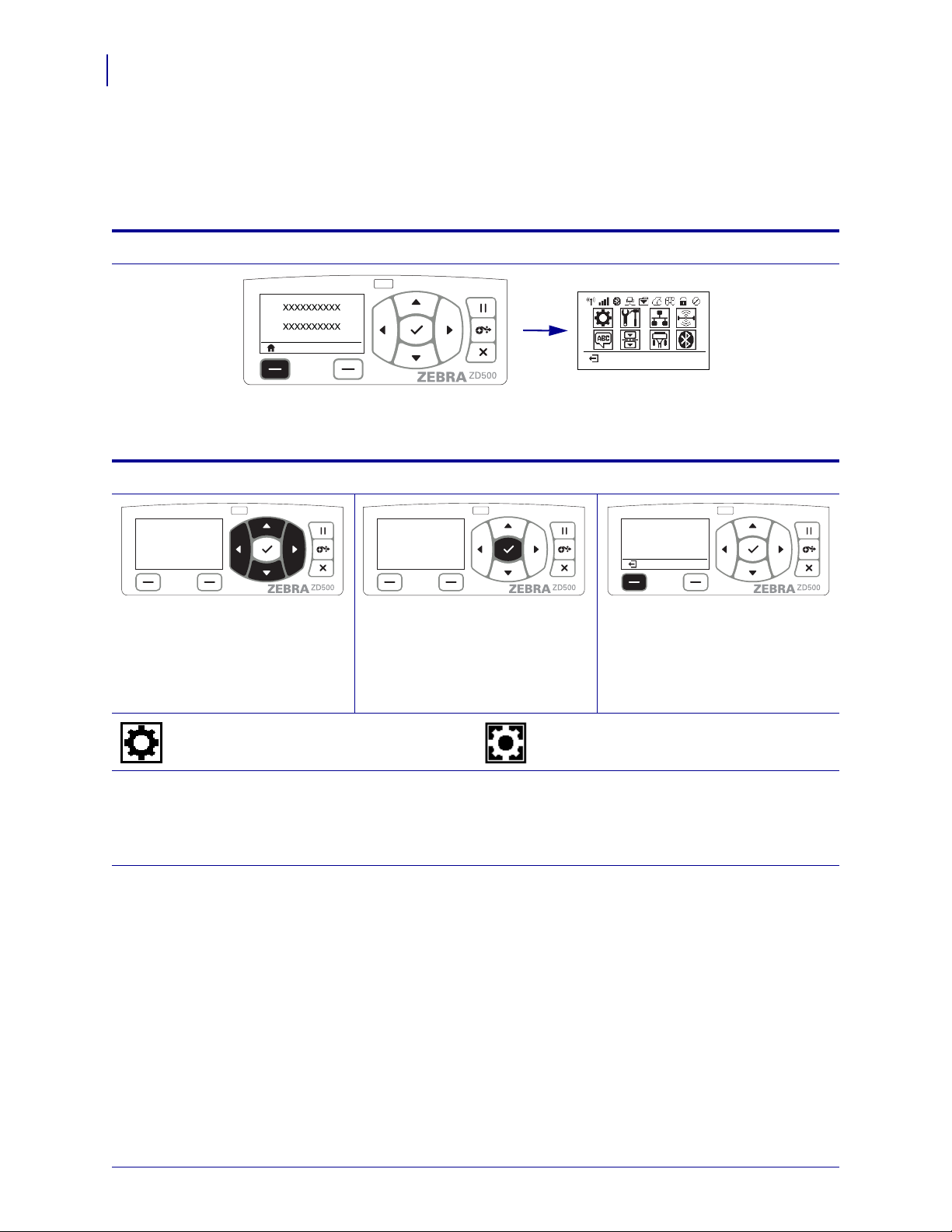

Tabell 2 visar navigering genom bilderna i kontrollpanelens skärm.
Skärm i viloläge
Vid Skärm i viloläge (Bild 6 på sidan 7), tryck på LEFT SELECT
(VÄLJ VÄNSTER) för att gå till skrivarens Hem-meny (Bild 7
på sidan 7).
Hem-meny
Tabell 2 • Navigering
Får att gå från en ikon till en annan
på Hem-menyn, tryck på PIL-
knapparna.
När en ikon är vald, ändras bilden
För att välja den markerade
menyikonen och gå till den
menyn, tryck på knappen
SELECT (VÄLJ) (
).
Tryck på LEFT SELECT (VÄLJ
VÄNSTER) för att avsluta Hemmenyn och återgå till Skärm i
viloläge.
så att den markeras.
Anmärkning • Skrivaren återgår automatiskt till Skärm i viloläge efter 15 sekunder utan aktivitet i Hem-
menyn.
