Einführung

In diesem Handbuch wird die Installation und Verwendung der Fahrzeugladestation
CRD-TC56-CVCD2-02 mit dem Touchcomputer TC56/TC57 beschrieben.

Installieren Sie die Ladestation in einem Fahrzeug. Nach der Installation erfüllt die
Ladestation die folgenden Funktionen:

• Sichere Befestigung des TC56/TC57

• Stromversorgung für den Betrieb des TC56/TC57 und Aufladen des Akkus im
TC56/TC57 bei Verbindung mit dem USB-Kabel (CBL-TC5X-USBC2A-01)
und dem Adapter für Zigarettenanzünder (CHG-AUTO-USB1-01)

• Kommunikation bei Verbindung mit einem Laptop oder Desktop-PC über das
USB-Kabel (CBL-TC5X-USBC2A-01).

Die Fahrzeugladestation wird vom elektrischen System des Fahrzeugs (12 oder
24 V) mit Strom versorgt. Der Eingangsspannungsbereich beträgt 12 V bis 24 V
(3,5 A). Die Ausgangsspannung beträgt 5 V (+/- 5 %) (2,5 A).

3

Installationshandbuch für Fahrzeugladestation TC56/TC57

Entriegelungstaste

Entriegelungstaste

Montagelöcher

Kabelhalterung

USB-Ladeanschluss

Anforderungen

Für die Montage an einer RAM Mount® Saugnapfhalterung mit Eckverriegelung
(RAM-B-166U):

• RAM-Halterung (separat erhältlich)

• Zwei M5-Schrauben (mit RAM-Halterung im Lieferumfang enthalten).

Teile

Abbildung 1 Vorderansicht

Abbildung 2 Rückansicht

4

Installationshandbuch für Fahrzeugladestation TC56/TC57

E/A-Steckverbindung, Ausgang

Abbildung 3 Innenansicht

VORSICHT: VERKEHRSSICHERHEIT – Bedienen Sie den TC56/TC57 nicht, während
das Fahrzeug in Bewegung ist. Halten Sie das Fahrzeug zuerst an. Vergewissern Sie
sich immer, dass der TC56/TC57 vollständig in die Ladestation eingesetzt ist. Legen Sie
dies nicht auf die Fahrzeugsitze oder an andere Orte, von denen aus sie bei einem Unfall
oder plötzlichen Bremsmanöver umhergeschleudert werden könnte. Andernfalls können
andere Gegenstände beschädigt oder Personen verletzt werden. Zebra übernimmt keine
Haftung für Schäden, die aus der Verwendung der Produkte während der Fahrt entste­hen. Denken Sie daran: Sicherheit steht an erster Stelle.

Anbringen der Fahrzeugladestation an einer
RAM-Halterung

So bringen Sie die Fahrzeugladestation an einer RAM-Halterung an:

VORSICHT: Montieren Sie die Fahrzeugladestation nur in vertikaler Position. Die Fahr­zeugladestation darf niemals auf der Seite, verkehrt herum oder an einer Wand montiert
werden, die Stoßeinwirkungen von mehr als 10 G ausgesetzt ist (nach SAE J1455 Ab­schnitt 4.10.3.5).

Befolgen Sie die Anweisungen, die im Lieferumfang der RAM-Halterung

1.

enthalten sind.

2. Positionieren Sie die Rückseite der Fahrzeugladestation so, dass sie an der

Diamantscheibe der RAM-Halterung ausgerichtet ist.

5

Installationshandbuch für Fahrzeugladestation TC56/TC57

RAM-Halterung

Fahrzeugladestation TC56/TC57

Hebel

3. Montieren und befestigen Sie die Fahrzeugladestation mit zwei

M5-Schrauben an der Diamantscheibe.

Abbildung 4 Fahrzeugladestation an der RAM-Halterung

montieren und befestigen

4. Befestigen Sie die RAM-Halterung am Fahrzeug. Die Art und Weise der

Befestigung richtet sich nach dem Typ der RAM-Halterung. Lesen Sie die
Anweisungen, die im Lieferumfang der RAM-Halterung enthalten sind.

5. Passen Sie die RAM-Halterung entsprechend den Anweisungen für die

RAM-Halterung an.

6

Installationshandbuch für Fahrzeugladestation TC56/TC57

Anbringen an der Windschutzscheibe

VORSICHT: Die Fahrzeugladestation darf nicht auf Airbags, in deren Nähe oder in deren
Einsatzbereich montiert werden. Außerdem darf sie nicht an Stellen montiert werden, die
die Fahrzeug- oder Verkehrssicherheit beeinträchtigen.

Befestigen Sie die RAM-Halterung im ausgewählten Bereich.

1.

Abbildung 5 Anbringen an der Windschutzscheibe

2. Drehen Sie den Hebel an der Saugergrundfläche der RAM-Halterung, um ein

Vakuum zwischen Saugeroberfläche und Windschutzscheibe zu erzeugen.

VORSICHT: Um zu verhindern, dass Saugnäpfe im Laufe der Zeit aufgrund von Belüftung
und extremer Hitze von der Windschutzscheibe abfallen, sollten Sie:

1) vor der Montage sicherstellen, dass die Scheibe und die Saugnäpfe vollständig sauber
und frei von Fett und Schmutz sind.

2) die Saugnapfhalterung regelmäßig entfernen, reinigen und erneut an der Scheibe an­bringen (häufiger im Sommer und unter heißen, sonnigen klimatischen Bedingungen).

Drehen Sie die Fahrzeugladestation in die vertikale Position, und stellen Sie

3.

sicher, dass die Saugverbindung stark genug ist, bevor Sie das Gerät montieren.

4. Informationen zum Anschließen an die Stromversorgung finden Sie unter

Verbindung mit der Stromversorgung auf Seite 9.

5. Informationen über das Einsetzen des Geräts finden Sie unter Einsetzen und

Entnehmen des TC56/TC57 auf Seite 13.

7

Installationshandbuch für Fahrzeugladestation TC56/TC57

Anbringen am Armaturenbrett

VORSICHT: Die Fahrzeugladestation darf nicht auf Airbags, in deren Nähe oder in deren
Einsatzbereich montiert werden. Außerdem darf sie nicht an Stellen montiert werden, die
die Fahrzeug- oder Verkehrssicherheit beeinträchtigen.

Befestigen Sie die RAM-Halterung im ausgewählten Bereich.

1.

HINWEIS: Stellen Sie sicher, dass die installierte Fahrzeugladestation nicht auf

dem Armaturenbrett oder einer anderen Struktur aufliegt, die die Vibrationen
des Fahrzeugs überträgt, die normalerweise durch die Saugeroberfläche
verringert werden.

Abbildung 6 Anbringen am Armaturenbrett

2. Drehen Sie den Hebel an der Saugergrundfläche der RAM-Halterung, um ein

Vakuum zwischen der Saugeroberfläche und dem Armaturenbrett zu erzeugen.

3. Drehen Sie die Fahrzeugladestation in die vertikale Position, und stellen Sie

sicher, dass die Saugverbindung stark genug ist, bevor Sie das Gerät montieren.

4. Informationen zum Anschließen an die Stromversorgung finden Sie unter

Verbindung mit der Stromversorgung auf Seite 9.

5. Informationen über das Einsetzen des Geräts finden Sie unter Einsetzen und

Entnehmen des TC56/TC57 auf Seite 13.

8

Installationshandbuch für Fahrzeugladestation TC56/TC57

Verbindung mit der Stromversorgung

So schließen Sie Strom mithilfe eines Adapters für Zigarettenanzünder (CLA)
oder eines Laptops an:

1. Schließen Sie den USB-Anschluss Typ C des USB-Ladekabels

(CBL-TC5X-USBC2A-01) an den USB-Ladeanschluss der
Fahrzeugladestation an.

HINWEIS: Stellen Sie sicher, dass das USB-Kabel nicht zwischen der

Fahrzeugladestation und anderen Strukturen eingeklemmt wird, durch die es
beschädigt oder abgenutzt werden könnte.

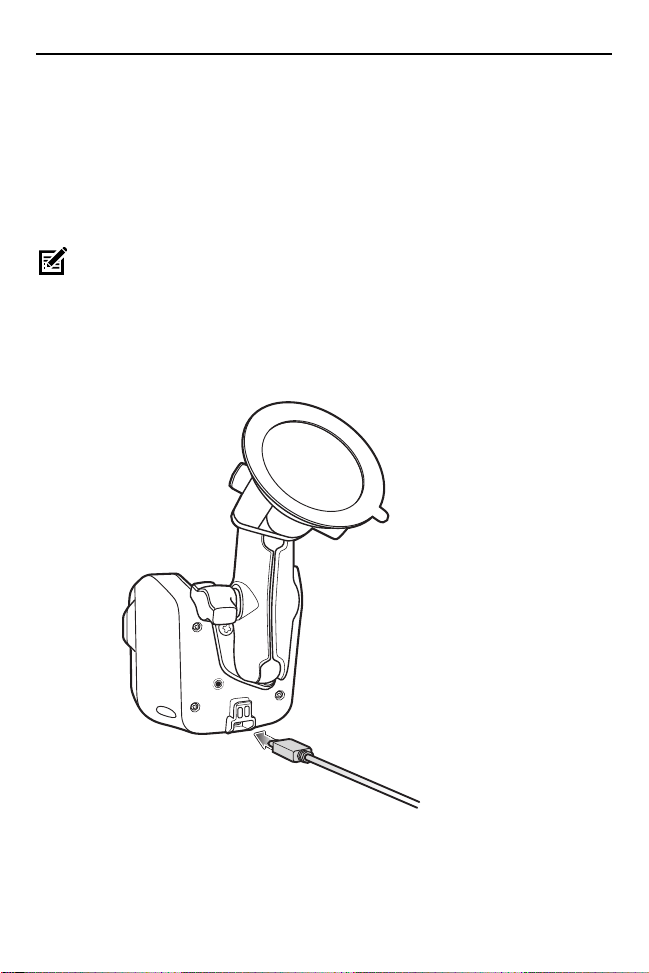

Abbildung 7 Das USB-Ladekabel an den USB-Ladeanschluss

anschließen

9

Installationshandbuch für Fahrzeugladestation TC56/TC57

2. Befestigen Sie das USB-Kabel an der Kabelhalterung. Stellen Sie sicher,

dass das USB-Kabel nicht zu straff gespannt ist, um Knickstellen oder
Krümmungen am Kabel zu verhindern.

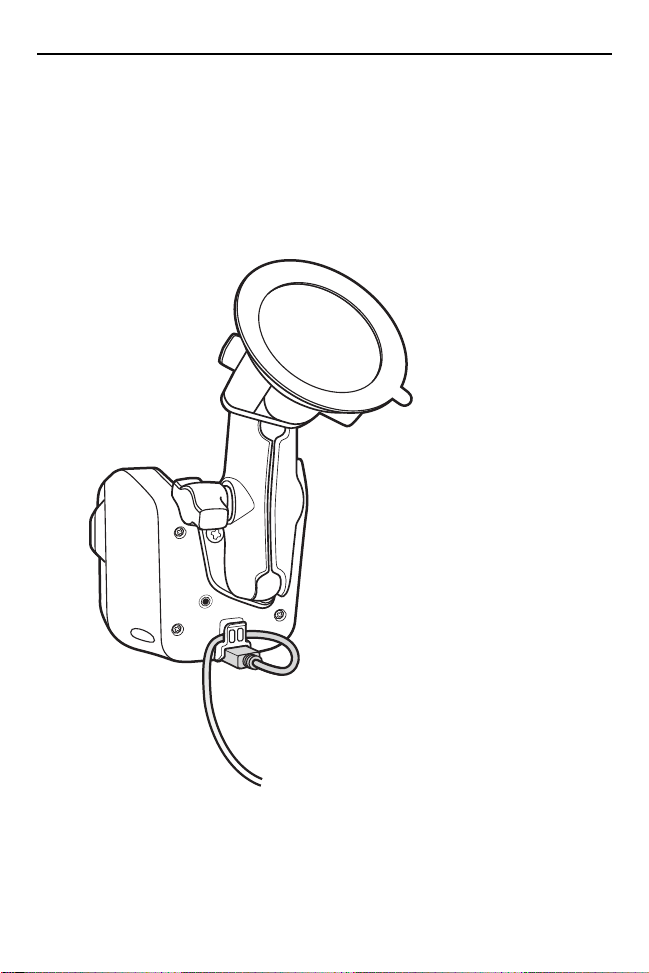

Abbildung 8 Befestigen Sie das USB-Kabel an der Kabelhalterung.

10

Installationshandbuch für Fahrzeugladestation TC56/TC57

3. Schließen Sie das andere Ende des USB-Ladekabels (USB-Anschluss Typ

A) zum Aufladen an den Adapter für Zigarettenanzünder (CLA) oder zur
Kommunikation an einen Laptop an.

• So nutzen Sie die Verbindung mit dem Adapter für Zigarettenanzünder

zum Laden:
a. Schließen Sie den USB-Anschluss Typ A des Ladekabels an den CLA an.
b. Stecken Sie den CLA in eine Steckdose (Zigarettenanzünder).

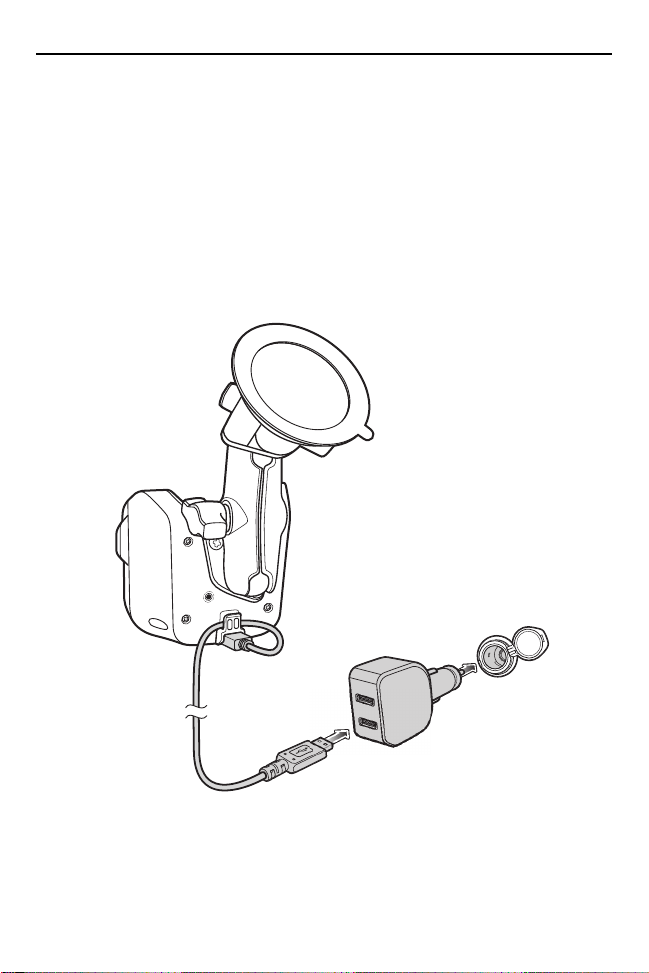

Abbildung 9 Schließen Sie das USB-Ladekabel an einen CLA an.

11

Installationshandbuch für Fahrzeugladestation TC56/TC57

• So nutzen Sie die Verbindung mit einem Laptop für die Kommunikation:

a. Schließen Sie den USB-Anschluss Typ A des Ladekabels am

USB-Eingang des Laptops an.

HINWEIS: Das USB-Ladekabel unterstützt nur standardmäßiges Aufladen bei

Verwendung mit einem Laptop.

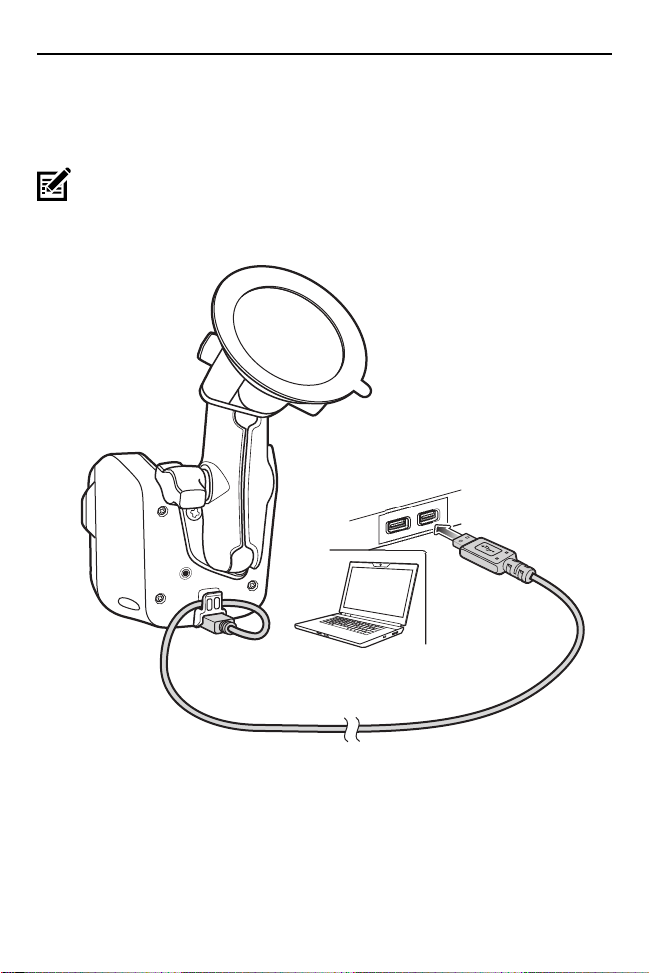

Abbildung 10 Das USB-Ladekabel an einen Laptop anschließen

4. Wenn das Gerät bereits in die Fahrzeugladestation eingesetzt wurde, blinkt

die LED gelb und zeigt dadurch an, dass das Gerät aufgeladen wird.

5. Bringen Sie das USB-Ladekabel so an, dass es Sie beim Autofahren nicht

stört.

12

Installationshandbuch für Fahrzeugladestation TC56/TC57

Einsetzen und Entnehmen des TC56/TC57

HINWEIS: Die Fahrzeugladestation unterstützt nur das Einsetzen und Laden

eines TC56/TC57 mit standardmäßigen Akkus von Zebra Technologies in der
Geräteschutzhülle (SG-TC5X-EXO1-01).

VORSICHT: Lassen Sie das in der Ladestation eingesetzte Gerät nicht über einen länge­ren Zeitraum unter direktem Sonnenlicht stehen, da andernfalls das Gerät die geeignete
Betriebstemperatur überschreiten und überhitzt werden oder die Lebensdauer des
Touch Panels durch die UV-Strahlen verringert werden könnte.

So setzen Sie den TC56/TC57 in die Fahrzeugladestation ein:

1. Setzen Sie den TC56/TC57 in vertikaler Position in die Fahrzeugladestation

ein, und drücken Sie ihn nach unten, bis die Entriegelungstasten einrasten
und das Gerät befestigt ist.

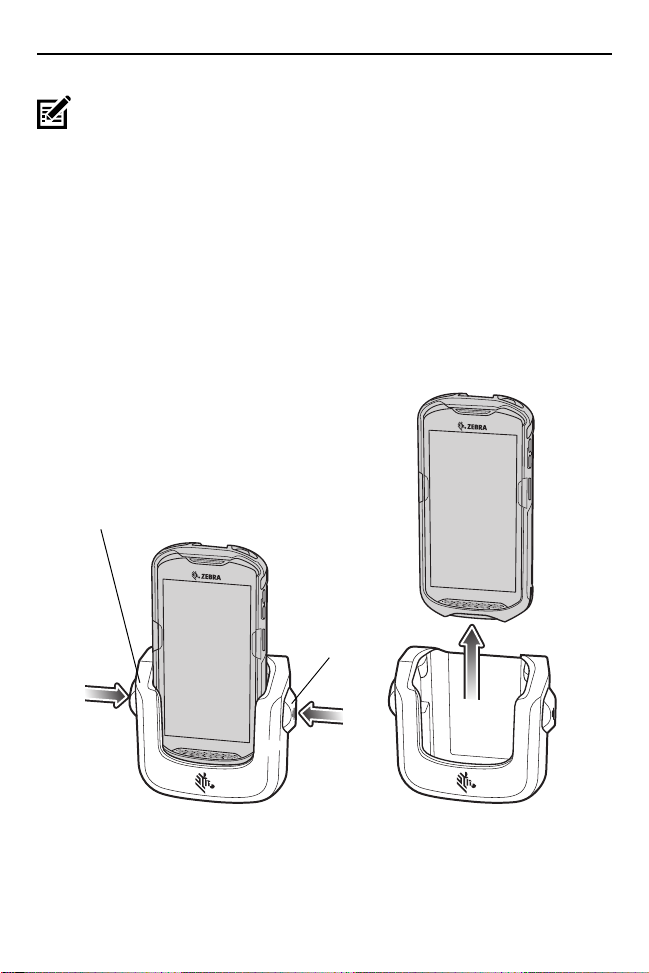

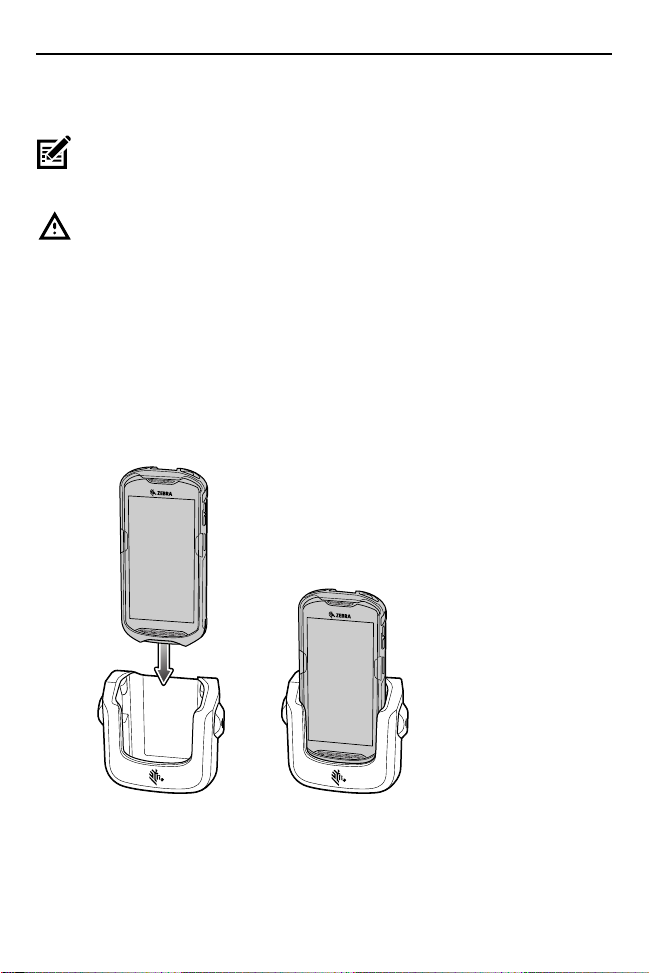

Abbildung 11 TC56/TC57 in die Fahrzeugladestation einsetzen

Um sicherzustellen, dass der TC56/TC57 richtig eingesetzt ist, achten Sie auf das
hörbare Klicken, an dem Sie erkennen, dass der Verriegelungsmechanismus des
TC56/TC57 einrastet und der TC56/TC57 ordnungsgemäß verriegelt ist.

13

Installationshandbuch für Fahrzeugladestation TC56/TC57

Entriegelungstaste

Entriegelungstaste

HINWEIS: Vergewissern Sie sich, dass der TC56/TC57 vollständig in die

Ladestation eingesetzt ist. Andernfalls können andere Gegenstände
beschädigt oder Personen verletzt werden. Zebra Technologies Corporation
übernimmt keine Haftung für Schäden, die aus der Verwendung der Produkte
während der Fahrt entstehen.

So entfernen Sie den TC56/TC57 aus der Fahrzeugladestation:

1. Drücken Sie gleichzeitig die linke und die rechte Entriegelungstaste an beiden

Seiten der Fahrzeugladestation, bis der TC56/TC57 entriegelt wird.

2. Heben Sie den TC56/TC57 aufrecht aus der Fahrzeugladestation.

Abbildung 12 Den TC56/TC57 aus der Fahrzeugladestation

entfernen

14

Installationshandbuch für Fahrzeugladestation TC56/TC57

TC56/TC57 – Aufladen des Akkus

1. Vergewissern Sie sich, dass die Ladestation mit einer Stromquelle verbunden

ist. Siehe Verbindung mit der Stromversorgung auf Seite 9.

2. Setzen Sie den TC56/TC57 in die Fahrzeugladestation ein. Siehe Einsetzen

und Entnehmen des TC56/TC57 auf Seite 13.

Der TC56/TC57 beginnt den Ladevorgang über die Fahrzeugladestation
unmittelbar nach dem Einsetzen. Die Entladung der Fahrzeugbatterie durch
diesen Vorgang ist unwesentlich. Der Akku ist nach ca. drei Stunden vollständig
geladen. Die Ladeanzeigen sind unter LED-Anzeigen auf Seite 15 aufgeführt.

Die Betriebstemperatur der Fahrzeugladestation beträgt -20 °C bis +50 °C. Der
TC56/TC57 wird in der Fahrzeugladestation nur aufgeladen, wenn die
Temperatur des Geräts zwischen 0 °C und +40 °C liegt. Der TC56/TC57 führt das
Aufladen nur unter sicheren und intelligenten Bedingungen aus. Bei zu hohen
oder niedrigen Temperaturen kann der TC56/TC57 das Aufladen des Akkus für
kürzere Zeiträume abwechselnd aktivieren und deaktivieren, um den Akku im
zulässigen Temperaturbereich zu halten. Der TC56/TC57 zeigt über seine LED
an, wenn das Aufladen aufgrund abweichender Temperatur nicht möglich ist, und
eine Benachrichtigung erscheint in der Anzeige.

LED-Anzeigen

LED Bedeutung

TC56/TC57 – Aufladen des Akkus (LED am TC56/TC57)
Aus TC56/TC57 wird nicht geladen. TC56/TC57 wurde

Langsam gelb blinkendes
Licht (1 Blinksignal alle
4 Sekunden)

Langsam rot blinkendes
Licht (1 Blinksignal alle
4 Sekunden)

Grünes Dauerlicht Ladevorgang abgeschlossen.
Rotes Dauerlicht Ladevorgang abgeschlossen, aber der Akku ist am

nicht richtig in die Fahrzeugladestation eingesetzt oder
nicht mit einer Stromquelle verbunden. Die Ladestation
ist nicht an die Stromversorgung angeschlossen.

TC56/TC57 wird aufgeladen.

TC56/TC57 wird aufgeladen; der Akku hat jedoch
das Ende seiner Lebensdauer erreicht.

Ende seiner Nutzungsdauer.

15

Installationshandbuch für Fahrzeugladestation TC56/TC57

LED Bedeutung

Schnelles gelbes
Blinklicht (2 Blinksignale
pro Sekunde)

Schnelles rotes Blinklicht
(2 Blinksignale pro
Sekunde)

Fehler beim Laden, z. B.:

• Die Temperatur ist zu hoch oder zu niedrig.

• Der Ladevorgang dauert schon zu lange und
wurde nicht abgeschlossen (i. d. R. acht
Stunden).

Fehler beim Laden, aber der Akku ist am Ende
seiner Lebensdauer, z. B.:

• Die Temperatur ist zu hoch oder zu niedrig.

• Der Ladevorgang dauert schon zu lange und
wurde nicht abgeschlossen (i. d. R. acht
Stunden).

Pflege und Reinigung

Vermeiden Sie den Kontakt der Fahrzeugladestation mit Ölen, Fetten oder
Kraftstoffen, und achten Sie darauf, dass keine Fremdkörper in den Steckplatz
der Fahrzeugladestation gelangen. Reinigen Sie die Fahrzeugladestation ggf. mit
einem milden Reinigungsmittel. Achten Sie darauf, dass das Reinigungsmittel
geeignet ist, bevor Sie Unterstützung von Zebra anfordern.

Fehlerbehebung

Symptom Mögliche Ursache Maßnahme

Die
Ladezustands­LED am
TC56/TC57
leuchtet
nicht auf.

Die
Fahrzeugladestation
empfängt keinen
Strom.

Stellen Sie sicher, dass der
TC56/TC57 korrekt in die
Fahrzeugladestation eingesetzt oder
an eine Stromquelle angeschlossen
wurde.

16

Installationshandbuch für Fahrzeugladestation TC56/TC57

Symptom Mögliche Ursache Maßnahme

Der Akku des
TC56/TC57
wird nicht
geladen.

Der TC56/TC57 wurde
zu früh aus der
Fahrzeugladestation
entfernt.

Der Akku ist defekt. Tauschen Sie den Akku aus.
Der TC56/TC57 wurde

nicht richtig in die
Fahrzeugladestation
eingesetzt.

Die
Umgebungstemperatur
ist zu hoch oder zu
niedrig.

Setzen Sie den TC56/TC57 wieder
in die Fahrzeugladestation ein;
möglicherweise haben Sie ihn vor
Abschluss des Ladevorgangs
entfernt. Wenn ein TC56/TC57-Akku
vollständig entladen ist, kann es drei
Stunden in Anspruch nehmen, um
den Akku vollständig aufzuladen.

Entnehmen Sie den TC56/TC57 aus
der Ladestation, und setzen Sie ihn
anschließend ordnungsgemäß ein.
Falls der Akku weiterhin nicht
geladen wird, wenden Sie sich an
Ihren Systemadministrator.

Die Ladezustands-LED am
TC56/TC57 zeigt durch langsames
orangefarbenes Blinken an, dass
der TC56/TC57 richtig eingesetzt ist
und geladen wird.

Die Umgebungstemperatur
innerhalb des Fahrzeugs ist
möglicherweise zu hoch oder zu
niedrig. Der Ladevorgang beginnt,
wenn die Temperatur im Fahrzeug
innerhalb des
Ladetemperaturbereichs des
TC56/TC57 (0 °C bis 40 °C) liegt.

17

Installationshandbuch für Fahrzeugladestation TC56/TC57

Rechtliche Informationen

Dieses Gerät ist zugelassen gemäß Zebra Technologies Corporation.
Dieses Handbuch gilt für die Modellnummer CRD-TC56-CVCD2-02.
Alle Zebra-Geräte sind so konstruiert, dass sie die Normen und Richtlinien der

Länder erfüllen, in denen sie verkauft werden. Außerdem werden sie je nach Land
mit den erforderlichen Prüfzeichen versehen und entsprechend den
Bestimmungen des Landes beschriftet.

Übersetzungen in die jeweilige Landessprache sind auf der folgenden Website
erhältlich: zebra.com/support

Jegliche Änderungen an Geräten von Zebra, die nicht ausdrücklich von Zebra
genehmigt wurden, können dazu führen, dass die Gewährleistung und die
Betriebserlaubnis für das Gerät erlöschen.

Ausgewiesene maximale Betriebstemperatur: 50 °C.
Nur zur Verwendung mit von Zebra genehmigten und nach UL-LISTE

zertifizierten Mobilcomputern und Akkus.

.

Arbeitsschutzempfehlungen

Ergonomische Empfehlungen

VORSICHT: Die folgenden Empfehlungen sollten beachtet werden, um potenzielle Ge­sundheitsbeschwerden am Arbeitsplatz zu vermeiden oder zu minimieren. Wenden Sie
sich an Ihren Gesundheits- und Sicherheitsbeauftragten vor Ort, um sicherzustellen,
dass Sie die Sicherheitsvorschriften Ihres Unternehmens befolgen, die dem Schutz von
Mitarbeitern am Arbeitsplatz dienen.

• Vermeiden Sie einseitige, sich ständig wiederholende Bewegungen.

• Achten Sie auf eine geeignete Körperhaltung.

• Verringern oder vermeiden Sie große Kraftanstrengungen.

• Halten Sie Gegenstände, die häufig verwendet werden, in greifbarer Nähe.

• Passen Sie die Arbeitshöhe der Körpergröße und der Art der Arbeit an.

• Stellen Sie Gegenstände schwingungsfrei auf.

• Verringern oder vermeiden Sie direkten Druck.

• Verwenden Sie verstellbare Tische und Sitze.

• Sorgen Sie für ausreichenden Bewegungsfreiraum.

• Achten Sie auf ein geeignetes Arbeitsumfeld.

• Optimieren Sie Ihre Arbeitsabläufe.

18

Installationshandbuch für Fahrzeugladestation TC56/TC57

Gefährdete Bereiche – Verwendung in Fahrzeugen

Halten Sie sich an die Einschränkungen beim Einsatz von Funkgeräten in
Brennstofflagern und chemischen Anlagen, in Bereichen, in denen die Luft
Chemikalien oder Partikel (z. B. Getreide, Staub oder Metallpulver) enthält, und in
allen weiteren Bereichen, in denen Sie normalerweise dazu aufgefordert werden,
den Motor eines Fahrzeugs abzustellen.

FCC-Anforderungen zum Schutz vor
Hochfrequenzstörungen

Hinweis: Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für digitale Geräte
der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Grenzwerte wurden
festgelegt, um einen angemessenen Schutz vor Störungen zu gewährleisten,
wenn das Gerät in einer bewohnten Umgebung eingesetzt wird. Dieses Gerät
erzeugt und verwendet Hochfrequenzstrahlung und kann diese ausstrahlen. Dies
kann sich störend auf andere Funkfrequenzen auswirken, sofern das Gerät nicht
gemäß der Bedienungsanleitung angeschlossen und eingesetzt wird. Eine
Garantie, dass bei einer bestimmten Installation keine Störungen auftreten, kann
nicht gegeben werden. Falls dieses Gerät den Radio- oder Fernsehempfang
negativ beeinflusst (dies lässt sich durch Aus- und Anschalten des Geräts
überprüfen), sollten folgende Maßnahmen ergriffen werden:

• Neuausrichtung oder Umstellung der Empfangsantenne

• Vergrößerung des Abstands zwischen Gerät und Empfänger

• Anschluss des Geräts an eine andere Steckdose als die, an die der
Empfänger angeschlossen ist

• Beratung durch den Händler oder einen Radio-/Fernsehtechniker

Anforderungen zum Schutz vor
Hochfrequenzstörungen – Kanada

Konformitätsetikett von Innovation, Science and Economic Development Canada
ICES-003: CAN ICES-3 (B)/NMB-3(B)

Funksender

This device complies with Industry Canada's licence-exempt RSSs. Operation is
subject to the following two conditions: (1) This device may not cause
interference; and (2) This device must accept any interference, including
interference that may cause undesired operation of the device.

19

Installationshandbuch für Fahrzeugladestation TC56/TC57

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux deux
conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2)
l'utilisateur de l'appareil doit accepter tout brouillage radio électrique subi même si
le brouillage est susceptible d'en compromettre le fonctionnement.

Prüfzeichen und Europäischer
Wirtschaftsraum (EWR)

Konformitätserklärung

Zebra erklärt hiermit, dass dieses Gerät allen anwendbaren Richtlinien unter
2014/30/EU, 2014/35/EU und 2011/65/EU entspricht.

Den vollständigen Wortlaut der EU-Konformitätserklärung finden Sie unter der
folgenden Internetadresse: zebra.com/doc

Japan (VCCI) – Voluntary Control Council for Interference

Klasse B ITE

この装置は、情報処理装置等電波障害自主規制協議会 （ＶＣＣＩ）の基準に基
づくクラス B 情報技術装置です。この装置は、家庭環境で使用することを目的
としていますが、この装置がラジオやテレビジョン受信機に近接して使用される
と、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱
いをして下さい。

.

VCCI-B

Warnung für Klasse B ITE – Korea

기종별 사용자 안내문
B급 기기

( 가정용 방송
통신 기자재 )

이 기기는 가정용 (B 급 )
전자파 적합 기기로서, 주로
가정에서 사용하는 것을
목적으로 하며, 모 든
지역에서 사용할 수
있습니다.

20

Installationshandbuch für Fahrzeugladestation TC56/TC57

合 格 证

China

通过访问以下网址可下载当地语言支持的产品说明书

zebra.com/support

合格证：

Eurasische Zollunion

Данный продукт соответствует требованиям знака EAC.

公司資訊
台灣斑馬科技股份有限公司 / 台北市信義區松高路 9 號 13 樓

Thailand

เครื่ องโทรคมนาคมและอุ ปกรณ นี้ มี ความสอดคล องตามข อกําหนดของ กทช .

EU-Richtlinie zur Entsorgung von Elektro­und Elektronik-Altgeräten (WEEE, Waste
Electrical and Electronic Equipment)

English: For EU Customers: All products at the end of their life must be returned
to Zebra for recycling. For information on how to return product, please go to:
zebra.com/weee.

Français: Clients de l'Union Européenne: Tous les produits en fin de cycle de vie
doivent être retournés à Zebra pour recyclage. Pour de plus amples informations
sur le retour de produits, consultez : zebra.com/weee.

21

Installationshandbuch für Fahrzeugladestation TC56/TC57

Español: Para clientes en la Unión Europea: todos los productos deberán
entregarse a Zebra al final de su ciclo de vida para que sean reciclados. Si desea
más información sobre cómo devolver un producto, visite: zebra.com/weee.

Bulgarish: За клиенти от ЕС: След края на полезния им живот всички
продукти трябва да се връщат на Zebra за рециклиране. За информация
относно връщането на продукти, моля отидете на адрес: zebra.com/weee.

Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer
Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur
Rücksendung von Produkten finden Sie unter zebra.com/weee.

Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo
ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per
informazioni sulle modalità di restituzione, visitare il seguente sito Web:
zebra.com/weee.

Português: Para clientes da UE: todos os produtos no fim de vida devem ser
devolvidos à Zebra para reciclagem. Para obter informações sobre como
devolver o produto, visite: zebra.com/weee.

Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun
levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg
zebra.com/weee voor meer informatie over het terugzenden van producten.

Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji
należy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu
produktów znajdują się na stronie internetowej zebra.com/weee.

Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich
životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení
produktu najdete na webové stránce: zebra.com/weee.

Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada
taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote
tagastamise kohta külastage palun aadressi: zebra.com/weee.

Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra
vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának
módjával kapcsolatos tudnivalókért látogasson el a zebra.com/weee weboldalra.

Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste
returneras till Zebra för återvinning. Information om hur du returnerar produkten
finns på zebra.com/weee.

22

Installationshandbuch für Fahrzeugladestation TC56/TC57

Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava
kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen
palauttamisesta on osoitteessa zebra.com/weee.

Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når
de er udtjent. Læs oplysningerne om returnering af produkter på:
zebra.com/weee.

Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής
τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες
πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη
διεύθυνση zebra.com/weee στο Διαδίκτυο.

Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu
tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif
għandek tirritorna l-prodott, jekk jogħġbok żur: zebra.com/weee.

Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de
funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre
returnarea produsului, accesaţi: zebra.com/weee.

Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti
podjetju Zebra za reciklažo. Za informacije o vračilu izdelka obiščite:
zebra.com/weee.

Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí
doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o
vrátení výrobkov nájdete na: zebra.com/weee.

Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti
grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį,
rasite: zebra.com/weee.

Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā
atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu
nogādāšanu Zebra, lūdzu, skatiet: zebra.com/weee.

Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme
için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için
lütfen şu adresi ziyaret edin: zebra.com/weee.

23

Installationshandbuch für Fahrzeugladestation TC56/TC57

WEEE-Konformitätserklärung – Türkei

EEE Yönetmeliğine Uygundur.

Brasilien

Folgendes zeigt die Zulassung in Brasilien an:

24

Installationshandbuch für Fahrzeugladestation TC56/TC57

CMM-Offenlegung

有害物质

部件名称

(Parts)

金属部件

(Metal Parts)

电路模块

(Circuit Modules)

电缆及电缆组件

(Cables and Cable
Assemblies)

塑料和聚合物部件

(Plastic and
Polymeric Parts)

光学和光学组件

(Optics and Optical
Components)

电池

(Batteries)

本表格依据SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求

以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要

求。( 企业可在此处，根据实际情况对上表中打 “×” 的技术原因进行进一步说明。）

Diese Tabelle wurde so erstellt, dass Sie den RoHS-Anforderungen in China entspricht.

铅

(Pb)汞(Hg)

镉

(Cd)

XOO O O O

XOO O O O

OOO O O O

OOO O O O

OOO O O O

OOO O O O

六价铬

(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

25

© 2018 ZIH Corp und/oder Tochterunternehmen.
Alle Rechte vorbehalten. Zebra und der stilisierte
Zebrakopf sind in vielen Ländern eingetragene
Marken von ZIH Corp. Alle anderen Marken sind
das Eigentum ihrer jeweiligen Inhaber.

www.zebra.com

MN-003312-01DE Rev. A - 8/18
