Zebra TC52 User Guide [hr, sr, sh]

TC52

Računalni uređaj s dodirnim
zaslonom

Osnovne upute

MN-003215-02HR Rev. A

Autorsko pravo

© 2019 ZIH Corp. i/ili njezine podružnice. Sva prava pridržana. Riječ ZEBRA i stilizirani prikaz glave zebre
zaštitni su znakovi tvrtke ZIH Corp., registrirani u mnogim državama diljem svijeta. Svi ostali zaštitni znakovi
pripadaju odgovarajućim vlasnicima.

AUTORSKA PRAVA I ZAŠTITNI ZNAKOVI: Potpune informacije o autorskim pravima i zaštitnim znakovima
potražite na web-stranici www.zebra.com/copyright.

JAMSTVO: Potpune informacije o jamstvu potražite na web-mjestu www.zebra.com/warranty.

LICENCNI UGOVOR ZA KRAJNJEG KORISNIKA: Potpune informacije o licencnom ugovoru za krajnjeg
korisnika potražite na web-stranici www.zebra.com/eula.

Odredbe upotrebe

Izjava o vlasništvu

Ovaj priručnik sadrži informacije u vlasništvu tvrtke Zebra Technologies Corporation i njezinih podružnica
("Zebra Technologies"). Namijenjen je, za informiranje i upotrebu, isključivo stranama koje rukuju ovdje
opisanom opremom i održavaju je. Te vlasničke informacije ne smije upotrebljavati niti reproducirati nijedna
druga strana te joj se one ne smiju otkrivati u bilo koju drugu svrhu bez izričitog, pisanog dopuštenja tvrtke
Zebra Technologies.

Osnovne upute za TC52

Poboljšanja proizvoda

Kontinuirano poboljšanje proizvoda pravilo je tvrtke Zebra Technologies. Svi tehnički podaci i dizajn podložni
su promjeni bez najave.

Odricanje odgovornosti

Zebra Technologies poduzima mjere da njezini objavljeni inženjerski tehnički podaci i priručnici budu točni;
međutim, pogreške se događaju. Zebra Technologies zadržava pravo ispravljanja takvih pogrešaka te se
odriče odgovornosti za ono što zbog njih može nastati.

Ograničenje odgovornosti

Ni u jednom slučaju tvrtka Zebra Technologies niti itko drugi tko sudjeluje u stvaranju, proizvodnji ili isporuci
dodatnog proizvoda (uključujući hardver i softver) neće biti odgovoran za bilo kakve štete (uključujući, ali ne
ograničavajući se na, posljedičnu štetu, što obuhvaća gubitak profita, prekid poslovanja ili gubitak poslovnih
informacija) koje nastaju upotrebom, posljedicama upotrebe ili nemogućnošću upotrebe takvog proizvoda, čak
i ako je tvrtka Zebra Technologies bila upoznata s mogućnošću takvih šteta. U nekim nadležnostima izuzeće ili
ograničenje povezanih ili posljedičnih šteta nije dopušteno pa se navedena ograničenja ili izuzeća možda ne
odnose na vas.

Slanje povratnih informacija o dokumentaciji

Ako imate komentar, pitanja ili prijedloge o ovom priručniku, pošaljite poruku e-pošte na

[email protected]

.

2

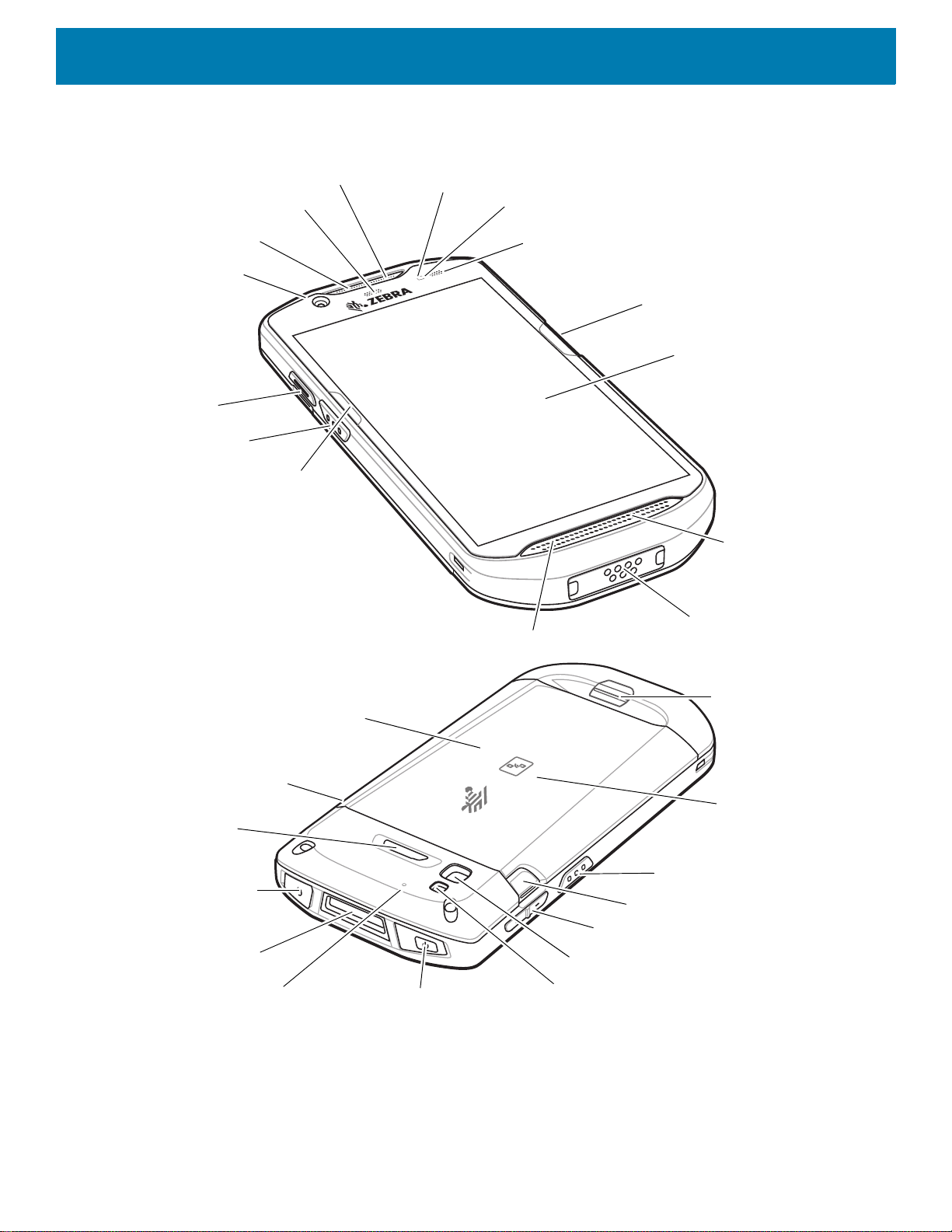

Značajke

Tipka PTT

Tipka za

skeniranje

Mikrofon

Priključnica sučelja

Zvučnik

Dodirni zaslon

Senzor za svjetlo

LED indikator punjenja/obavijesti

Senzor blizine

Mikrofon

LED indikator snimanja

podataka

Prijemnik

Prednji

fotoaparat

ActiveEdge Touch Zone

ActiveEdge Touch Zone

Programibilna

tipka

Zasun za otpuštanje

baterije

Zasun za otpuštanje baterije

Tipka za povećanje/smanjenje glasnoće

NFC antena

Bljeskalica fotoaparata

Izlazni prozorčić

Tipka za skeniranje

Stražnji fotoaparat

Tipka za uključivanje/isključivanje

Priključak za

slušalicu

Baterija

Mjesto za postavljanje
trake za ruku

Mikrofon

Osnovne upute za TC52

Umetanje microSD kartice

Utor za microSD karticu služi za umetanje sekundarne postojane memorije. Utor se nalazi ispod baterije. Više
informacija potražite u dokumentaciji isporučenoj s karticom i slijedite preporuke za upotrebu koje navodi
proizvođač.

3

Osnovne upute za TC52

OPREZ: Slijedite odgovarajuće mjere opreza vezane uz elektrostatičko pražnjenje (ESD) kako ne biste oštetili microSD

karticu. Odgovarajuće mjere opreza vezane uz ESD bez ograničenja uključuju rad na ESD podlozi i ispravno uzemljenje
rukovatelja.

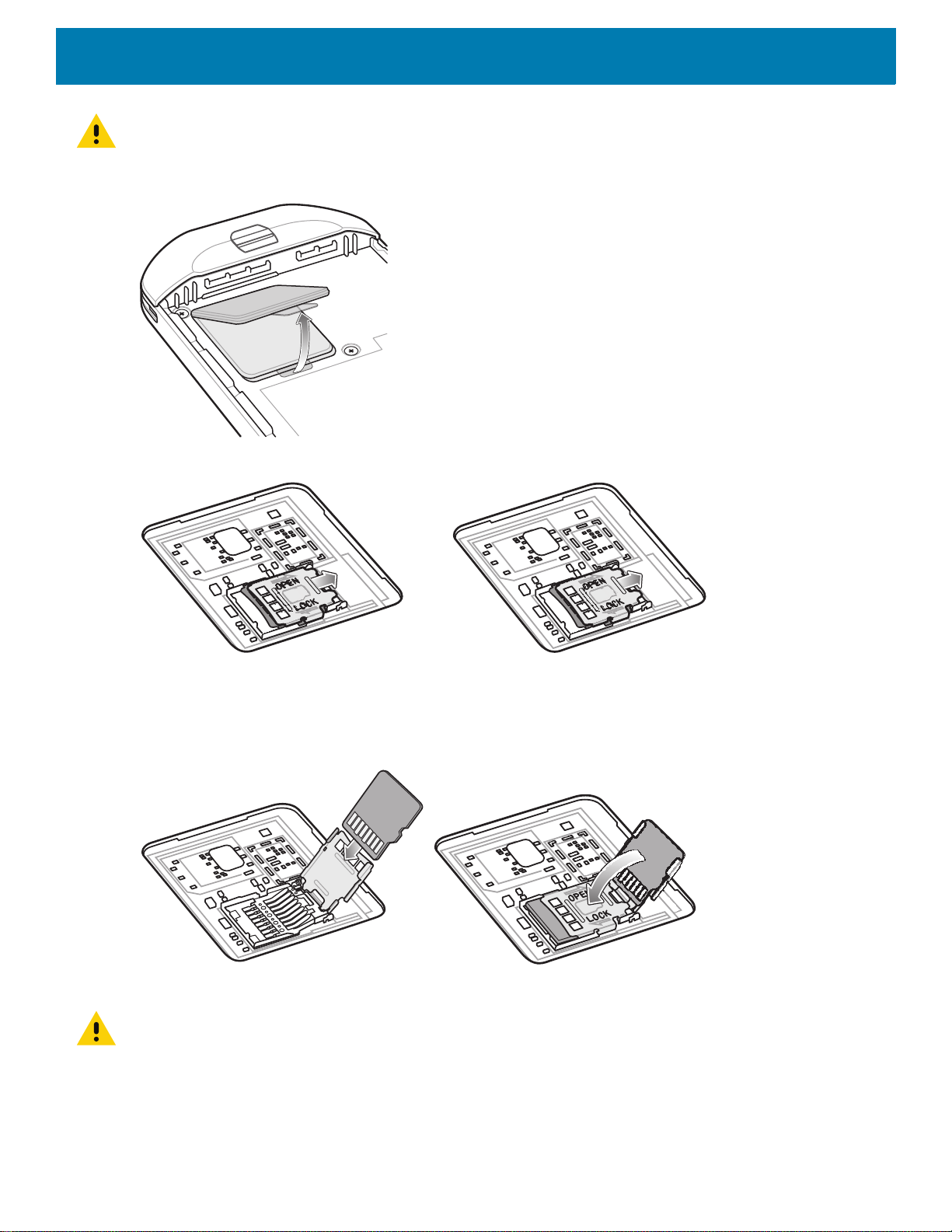

1. Podignite vratašca.

2. Gurnite držač microSD kartice u položaj za otključavanje.

3. Podignite držač microSD kartice.

4. Umetnite microSD karticu u vratašca držača kartice pazeći da kartica uđe u jezičce sa svake strane vratašaca.

5. Zatvorite držač microSD kartice tako da sjedne na mjesto.

OPREZ: Vratašca za pristup moraju se vratiti i pravilno postaviti kako bi se osiguralo pravilno brtvljenje uređaja.

6. Vratite vratašca za pristup.

4

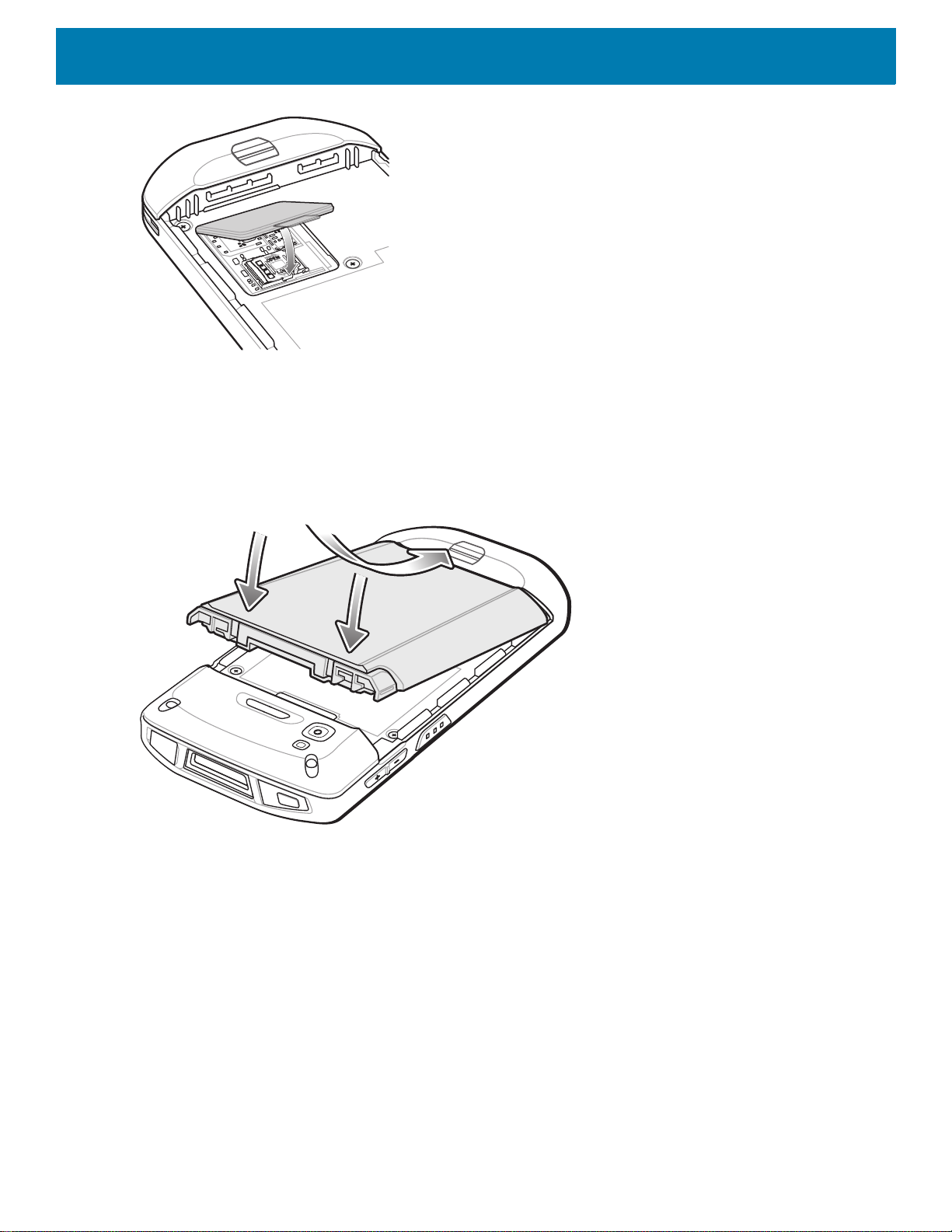

Umetanje baterije

Kako biste umetnuli bateriju:

1. Umetnite bateriju (najprije donji dio) u odjeljak za bateriju na stražnjoj strani uređaja.

2. Bateriju pritišćite dok ne sjedne na mjesto.

Osnovne upute za TC52

5

Punjenje uređaja

Za punjenje uređaja i/ili rezervne baterije upotrijebite neki od sljedećih dodataka.

Tablica 1 Punjenje i komunikacija

Opis Broj dijela

USB postolje / postolje samo
za punjenje s 1 ležištem

Postolje samo za punjenje s
5 ležišta

Postolje samo za punjenje s
4 ležišta s punjačem za
baterije

Ethernet postolje s 5 ležišta CRD-TC51-5SETH-01 Da Ne Ne Da
Punjač za bateriju s 4 ležišta SAC-TC51-4SCHG-01 Ne Da Ne Ne
Ojačani kabel za punjenje /

USB kabel

Osnovne upute za TC52

Punjenje Komunikacija

Baterija

(u uređaju)

CRD-TC51-1SCU-01 Da Ne Da Uz opcionalni

CRD-TC51-5SCHG-01 Da Ne Ne Ne

CRD-TC51-5SC4B-01 Da Da Ne Ne

CBL-TC51-USB1-01 Da Ne Da Ne

Rezervna

baterija

USB Ethernet

modul

Punjenje uređaja

NAPOMENA: Pazite da pratite smjernice za sigurnost baterije opisane u Korisničkom priručniku za TC52 za Android 8.1.0

Oreo.

Baterija: od >

1. Kako biste napunili glavnu bateriju, dodatnu opremu za punjenje priključite na odgovarajući izvor napajanja.

2. Umetnite uređaj u postolje ili povežite kabelom. Uređaj će se uključiti i započeti punjenje. LED indikator
punjenja/obavijesti bljeska žuto tijekom punjenja, a zatim počinje postojano svijetliti zeleno kada se baterija
potpuno napuni.

Baterija se puni od potpuno prazne do 90 % napunjene za približno 2,5 sati i od potpuno prazne do 100 %
napunjene za približno tri sata. U mnogim slučajevima razina napunjenosti od 90 % pruža dosta energije za
upotrebu tijekom dana. Baterija 100 % napunjena traje približno 14 sati upotrebe. Kako biste postigli najbolje
rezultate punjenja, upotrebljavajte isključivo dodatnu opremu za punjenje i baterije tvrtke Zebra. Punite baterije
pri sobnoj temperaturi dok je uređaju u stanju mirovanja.

15,48 Watt sati (uobičajeno) / > 4150 mAh Litij-ionska baterija PowerPrecision+

Punjenje rezervne baterije

1. Umetnite rezervnu bateriju u ležište za rezervnu bateriju.

2. Provjerite je li baterija pravilno umetnuta.
LED indikator punjenja rezervne baterije bljeska naznačujući da je punjenje u tijeku. Opis indikatora

punjenja sadrži Tablica 2.

6

Osnovne upute za TC52

Baterija se puni od potpuno prazne do 90 % napunjene za približno 2,3 sati i od potpuno prazne do 100 %
napunjene za približno tri sata. U mnogim slučajevima razina napunjenosti od 90 % pruža dosta energije za
upotrebu tijekom dana. Baterija 100 % napunjena traje približno 14 sati upotrebe. Kako biste postigli najbolje
rezultate punjenja, upotrebljavajte isključivo dodatnu opremu za punjenje i baterije tvrtke Zebra.

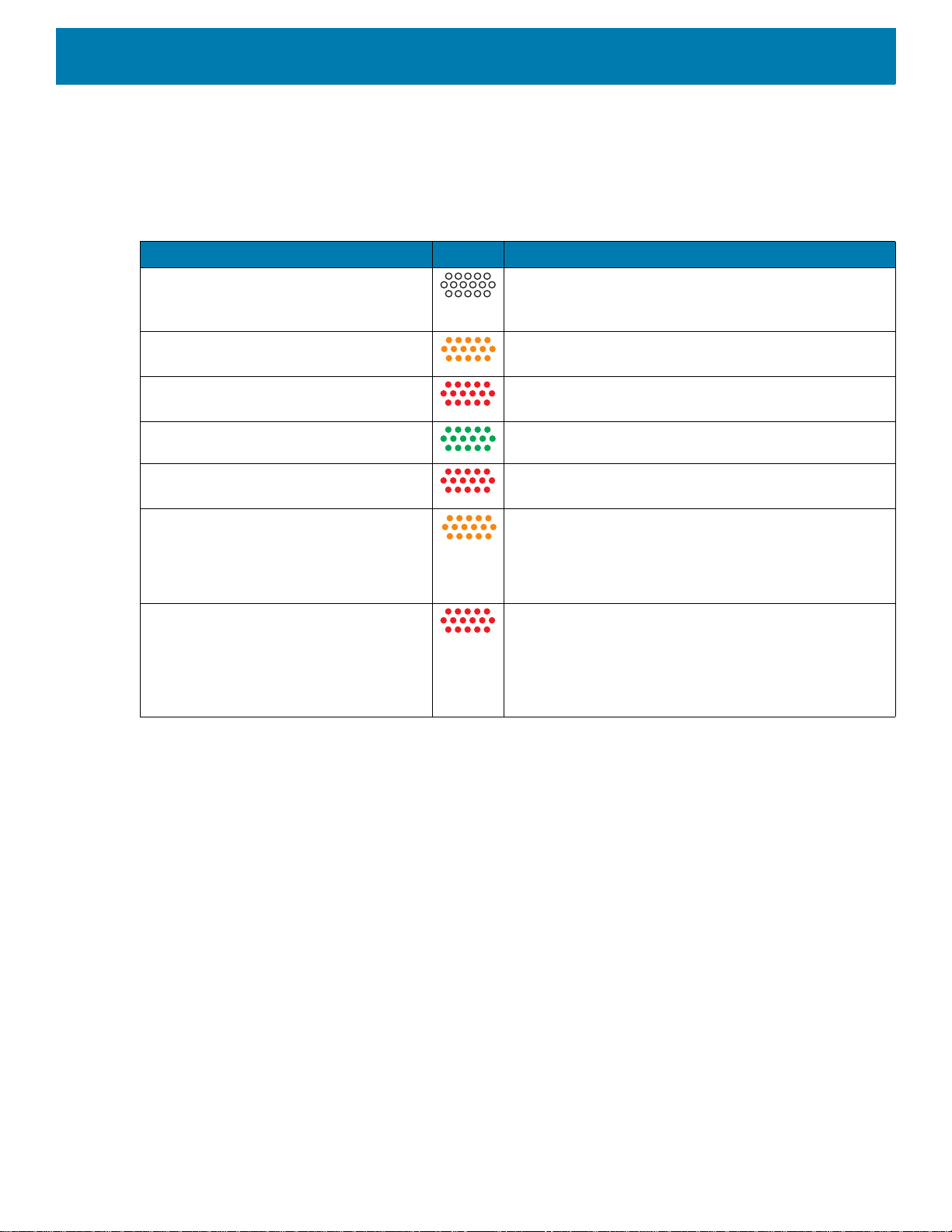

Tablica 2 LED indikatori punjenja/obavijesti

Stanje LED Naznačeno stanje

Isključeno Uređaj se ne puni. Uređaj nije pravilno umetnut u

postolje ili povezan s izvorom napajanja.
Punjač/postolje se ne napaja.

Sporo bljeska narančasto (1 bljesak
svake 4 sekunde)

Sporo bljeska crveno (1 bljesak svake
4 sekunde)

Svijetli zeleno Punjenje je dovršeno.

Svijetli crveno Punjenje je dovršeno, ali baterija je pri kraju vijeka

Brzo bljeska narančasto (2 bljeska
u sekundi)

Uređaj se puni.

Uređaj se puni, ali baterija je pri kraju vijeka trajanja.

trajanja.
Pogreška punjenja, npr.:

• Temperatura je preniska ili previsoka.

• Punjenje predugo traje i ne završava
(obično osam sati).

Brzo bljeska crveno (2 bljeska u sekundi) Pogreška punjenja, ali baterija je pri kraju vijeka

trajanja, npr.:

• Temperatura je preniska ili previsoka.

• Punjenje predugo traje i ne završava
(obično osam sati).

Baterije punite pri temperaturama od 5 °C do 40 °C (41 °F do 104 °F). Uređaj ili postolje uvijek puni bateriju na
siguran i pametan način. Pri višim temperaturama (npr. približno +37 °C (+98 °F)) uređaj ili postolje može
kratkotrajno naizmjenično aktivirati i deaktivirati punjenje baterije kako bi se održala prihvatljiva temperatura
baterije. Uređaj ili postolje pomoću svog LED indikatora naznačuje da je punjenje onemogućeno zbog
neodgovarajuće temperature.

7

Osnovne upute za TC52

LED indikator napajanja

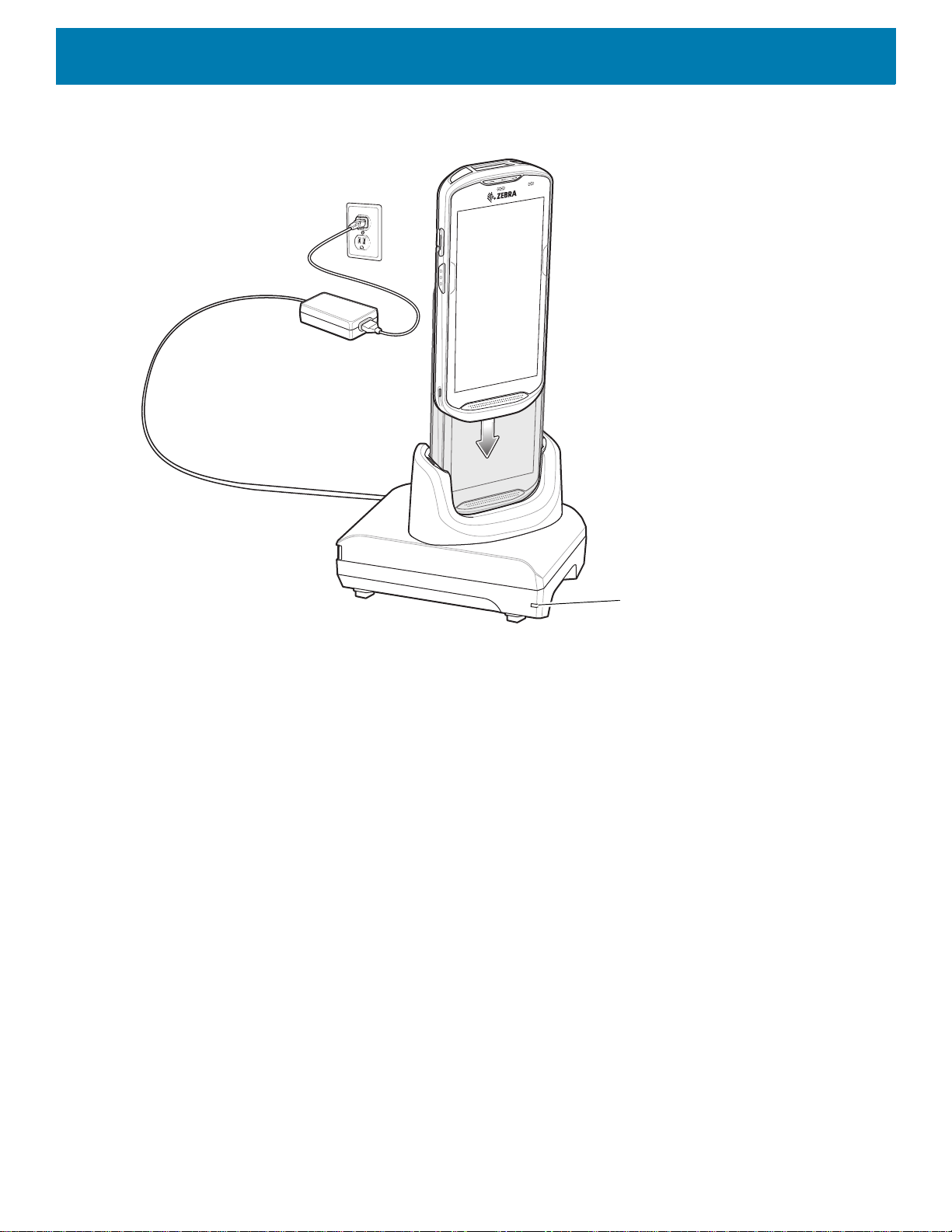

USB postolje za punjenje s 1 ležištem

8

Osnovne upute za TC52

LED indikator

Ležište za punjenje

uređaja

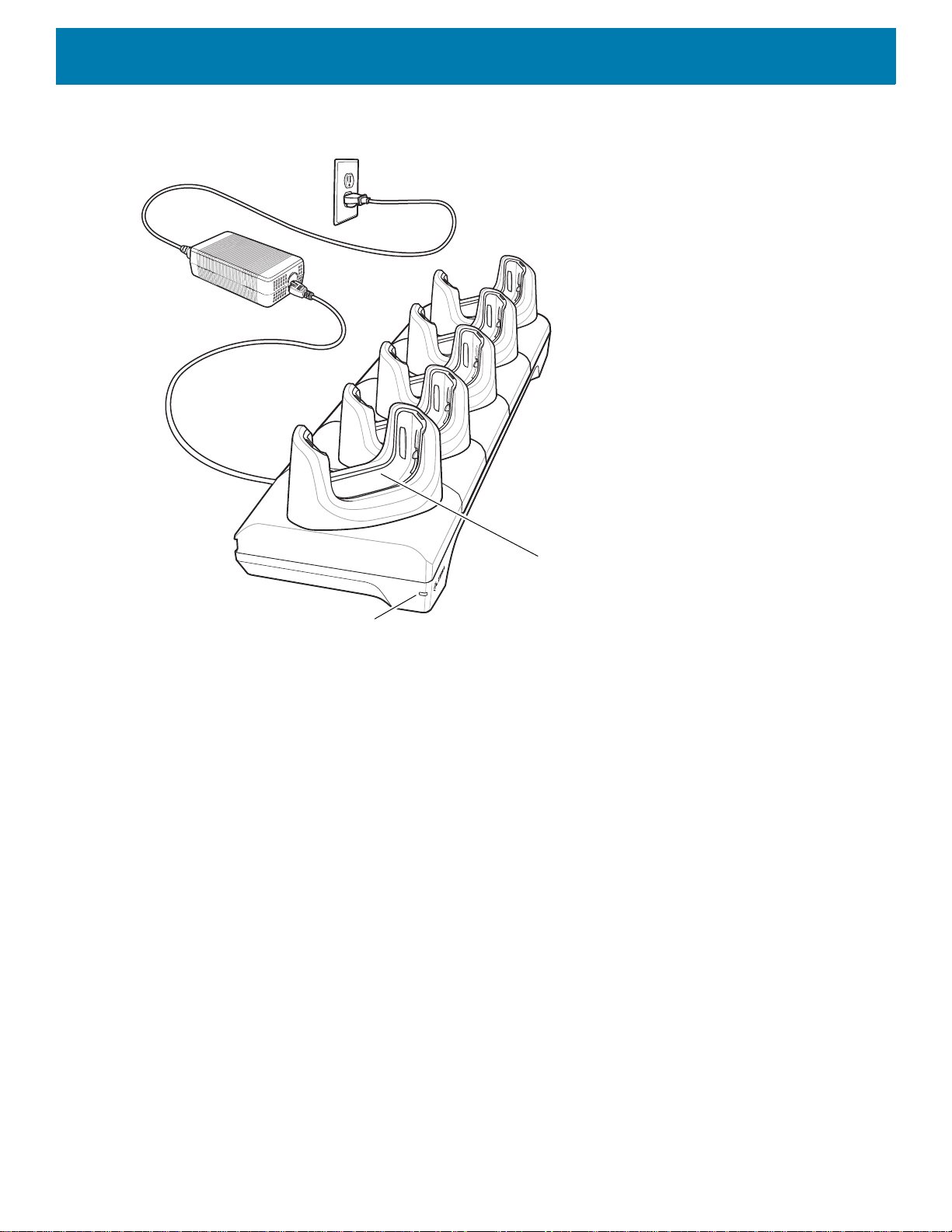

Postolje samo za punjenje s 5 ležišta

9

Osnovne upute za TC52

LED indikator

punjenja

rezervne

baterije

LED indikator napajanja

Ležište za rezervnu

bateriju

Ležište za punjenje

uređaja

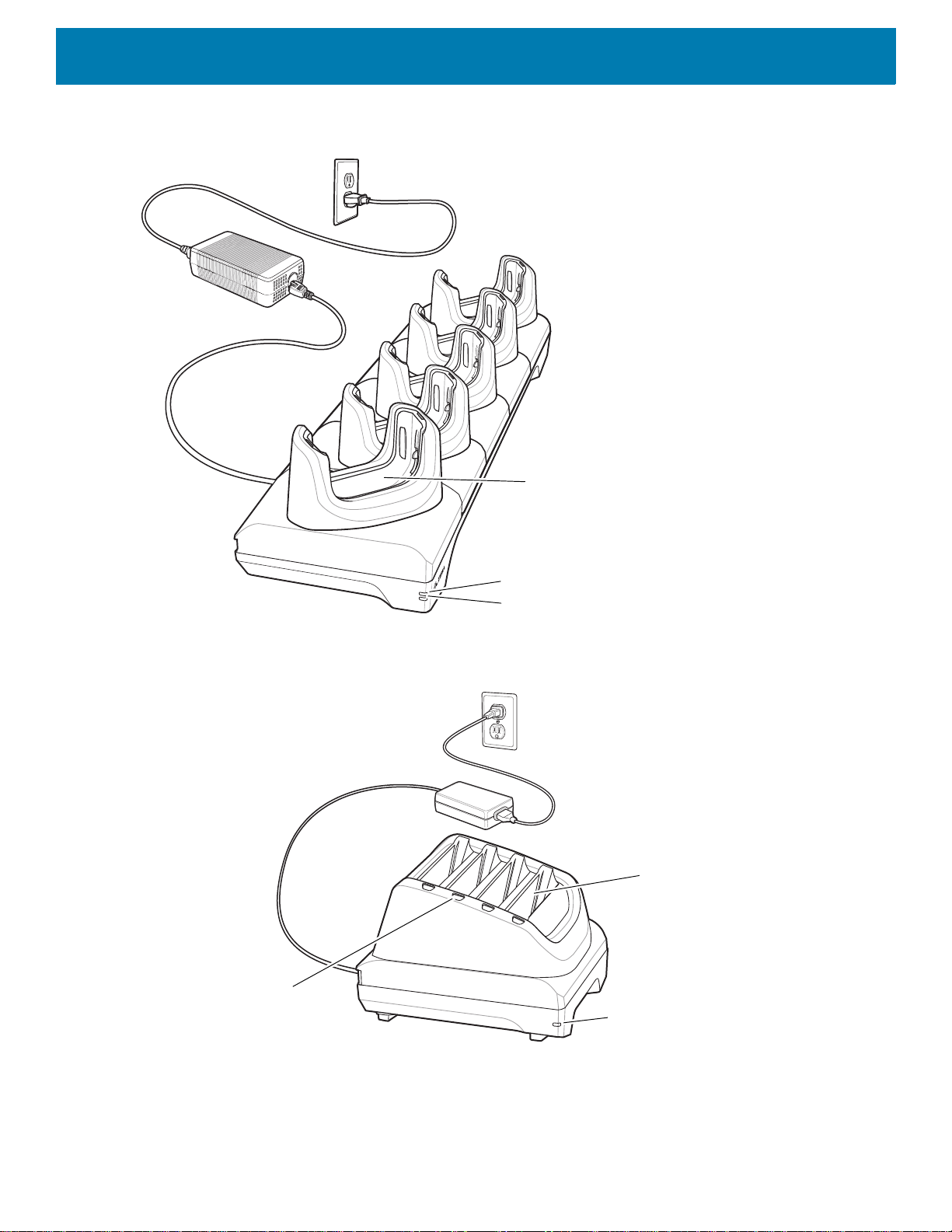

Postolje samo za punjenje s 4 ležišta s punjačem za baterije

10

Ethernet postolje s 5 ležišta

1000 LED

Ležište za punjenje

uređaja

100/100 LED

LED indikatori punjenja

rezervne baterije (4)

LED indikator napajanja

Ležište za

rezervnu bateriju

Osnovne upute za TC52

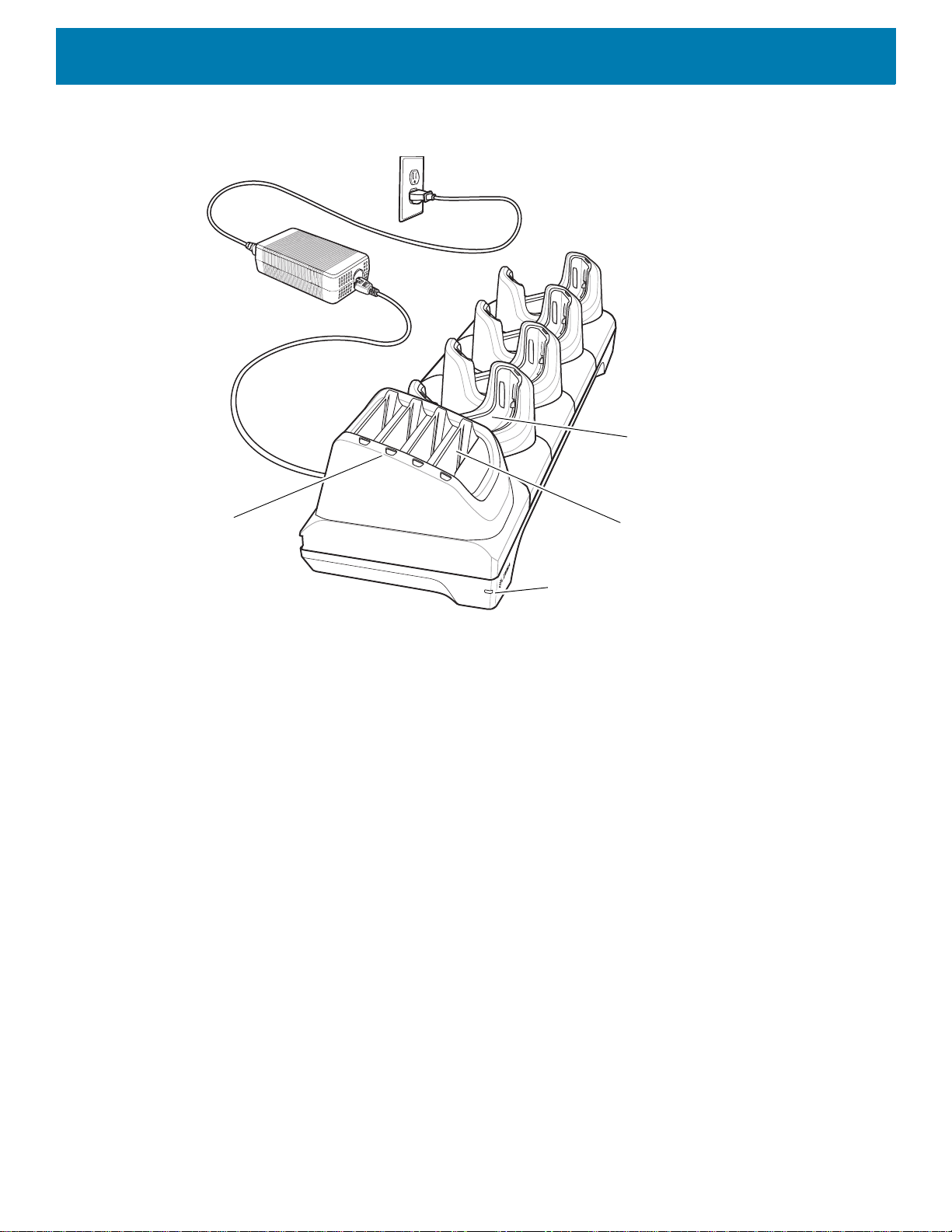

Punjač za bateriju s 4 ležišta

11

Osnovne upute za TC52

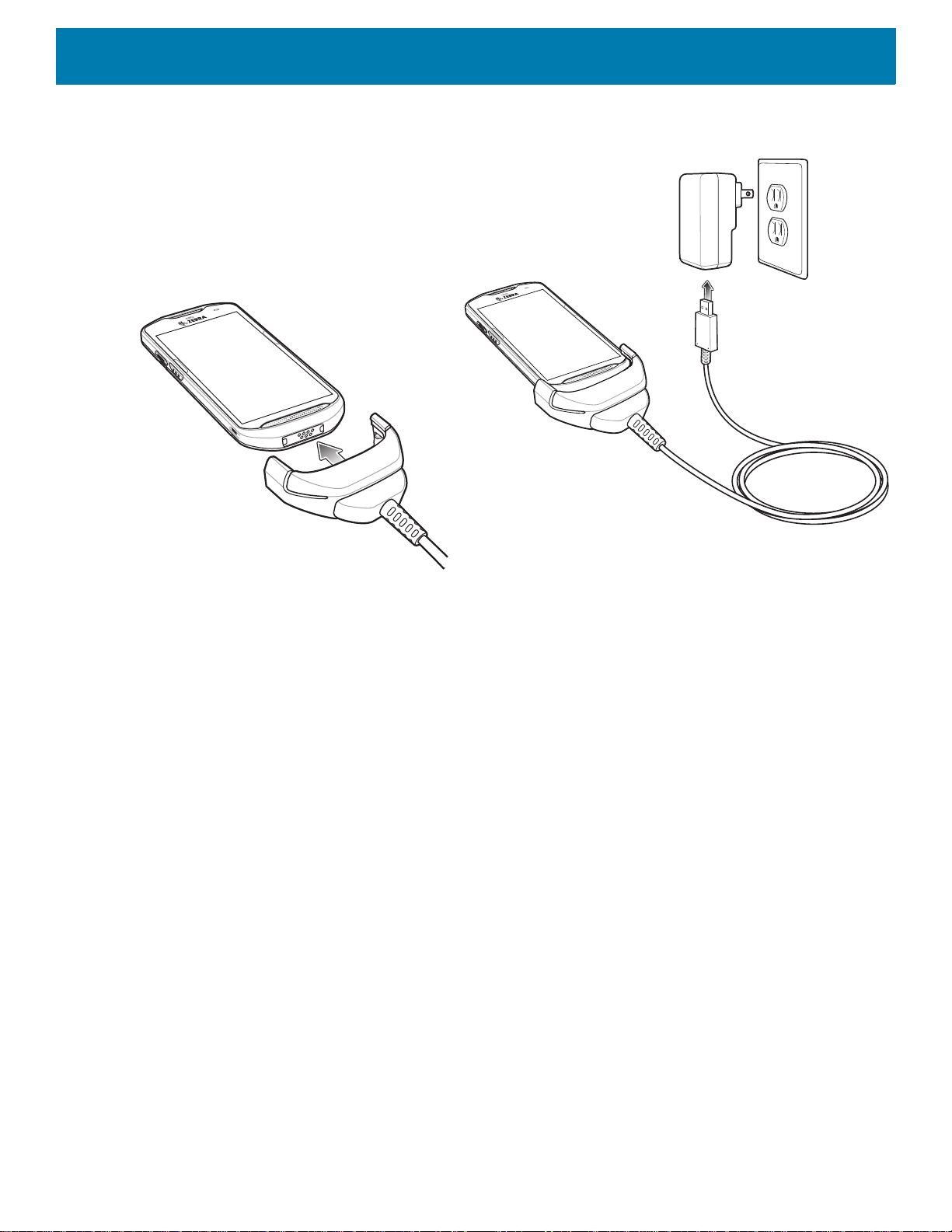

Ojačani kabel za punjenje / USB kabel

12

Skeniranje

Laserski nišan

Za očitavanje crtičnog koda potrebna je aplikacija omogućena za skeniranje. Uređaj ima aplikaciju DataWedge
koja korisniku omogućuje da pokrene snimač slika, dekodira podatke crtičnog koda i prikaže sadržaj crtičnog
koda.

1. Provjerite je li aplikacija otvorena na uređaju i nalazi li se tekstno polje u fokusu (pokazivač teksta u
tekstnom polju).

2. Izlazni prozorčić na vrhu uređaja usmjerite prema crtičnom kodu.

Osnovne upute za TC52

3. Pritisnite i zadržite tipku za skeniranje.
Uključit će se crveni LED nišan koji pomaže prilikom ciljanja.

NAPOMENA: Kad je uređaj u načinu rada popisa za odabir, skener neće dekodirati crtični kôd dok končanica ili točka ne

dodirne crtični kôd.

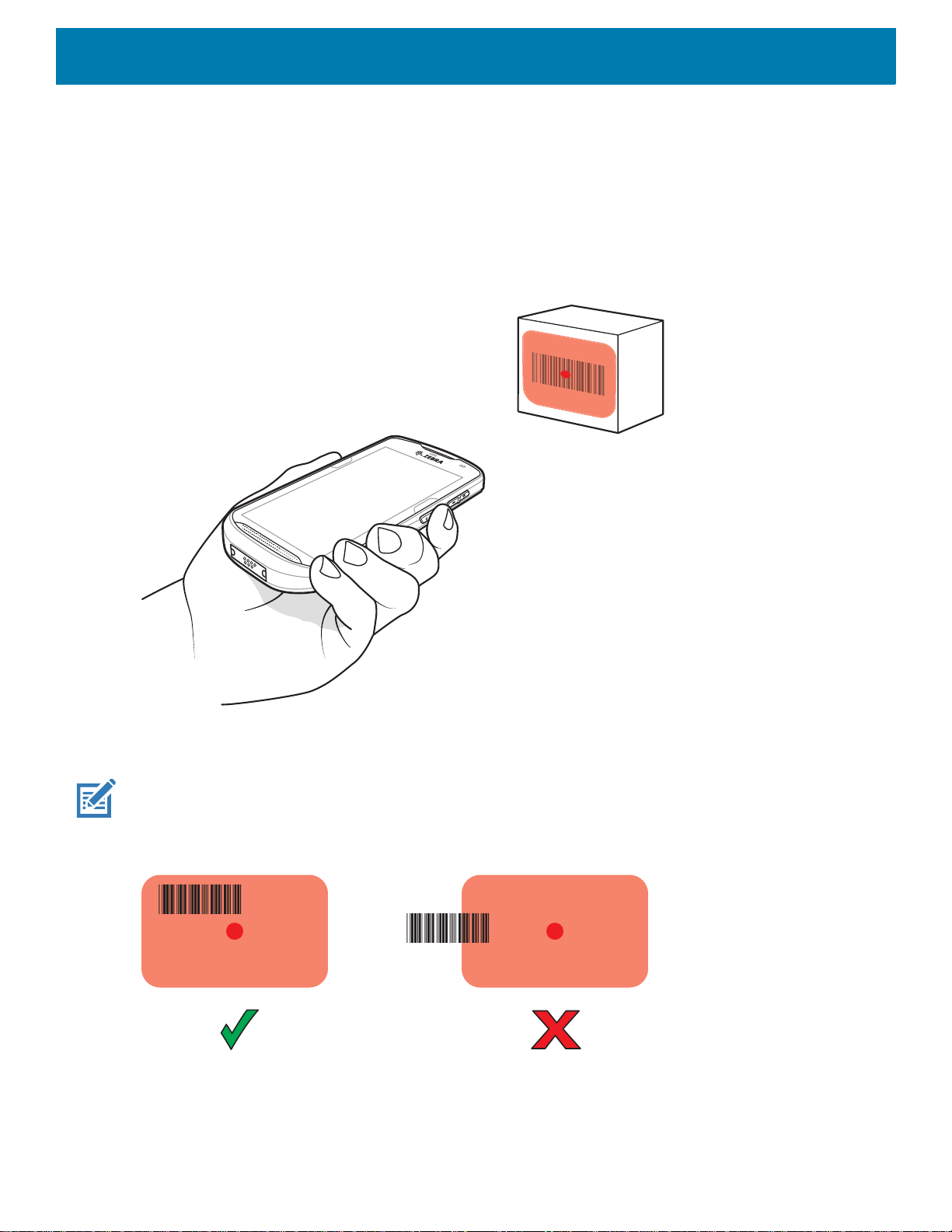

4. Pazite da crtični kôd bude unutar područja končanice laserskog nišana. Točka za ciljanje upotrebljava se
radi bolje vidljivosti pri jakom osvjetljenju.

13

Osnovne upute za TC52

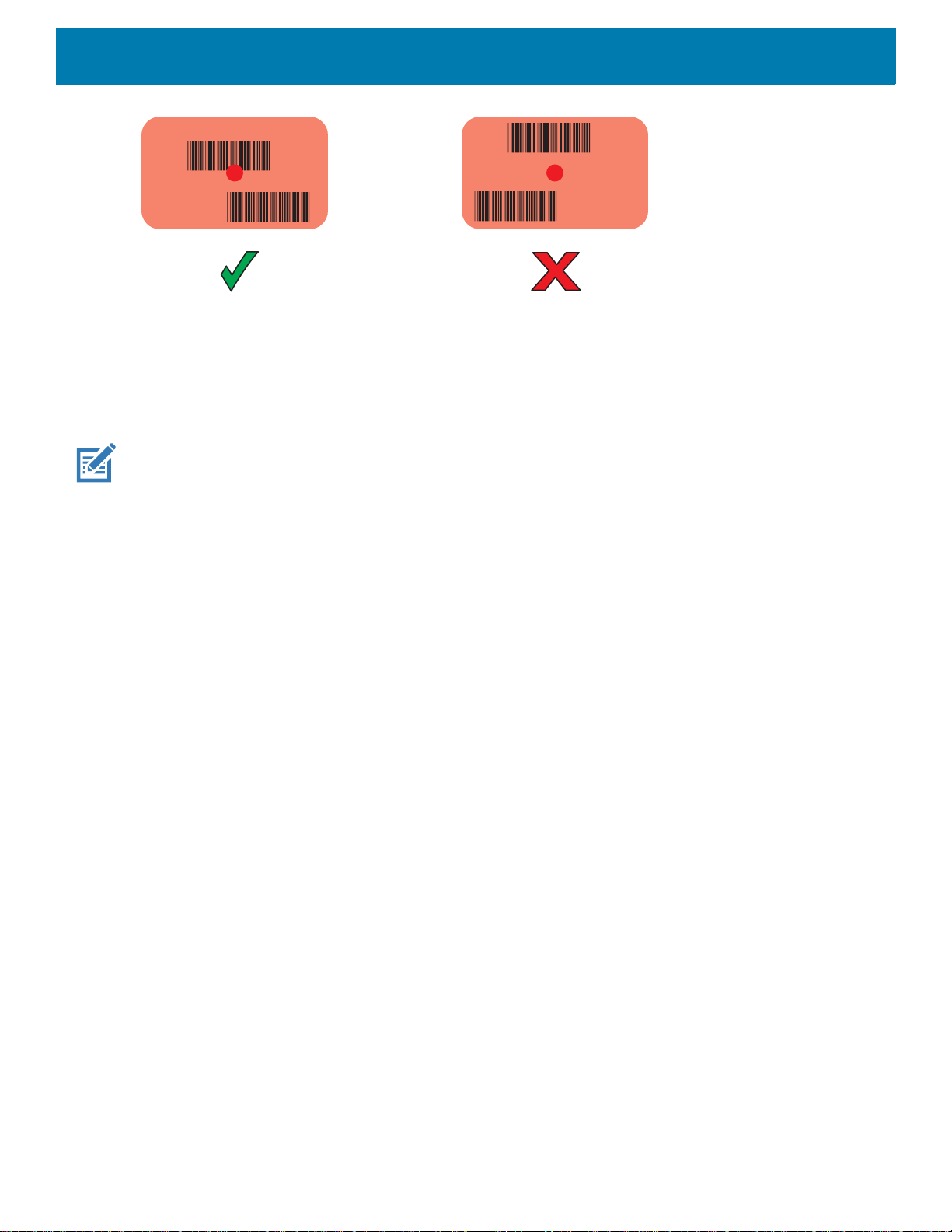

Način rada popisa za odabir s više crtičnih kodova u području laserskog nišana

5. LED indikator snimanja podataka svijetli zeleno i oglašava se zvučni signal, prema zadanoj postavci, što
znači da je crtični kôd uspješno dekodiran.

6. Otpustite tipku za skeniranje.

NAPOMENA: Dekodiranje pomoću snimača slika obično se izvršava trenutno. Uređaj ponavlja korake potrebne za snimanje

digitalne slike crtičnog koda koji je loše kvalitete ili zahtjevan sve dok se tipka za skeniranje drži pritisnutom.

7. Sadržaj crtičnog koda prikazat će se u tekstnom polju.

14

Ergonomska upotreba

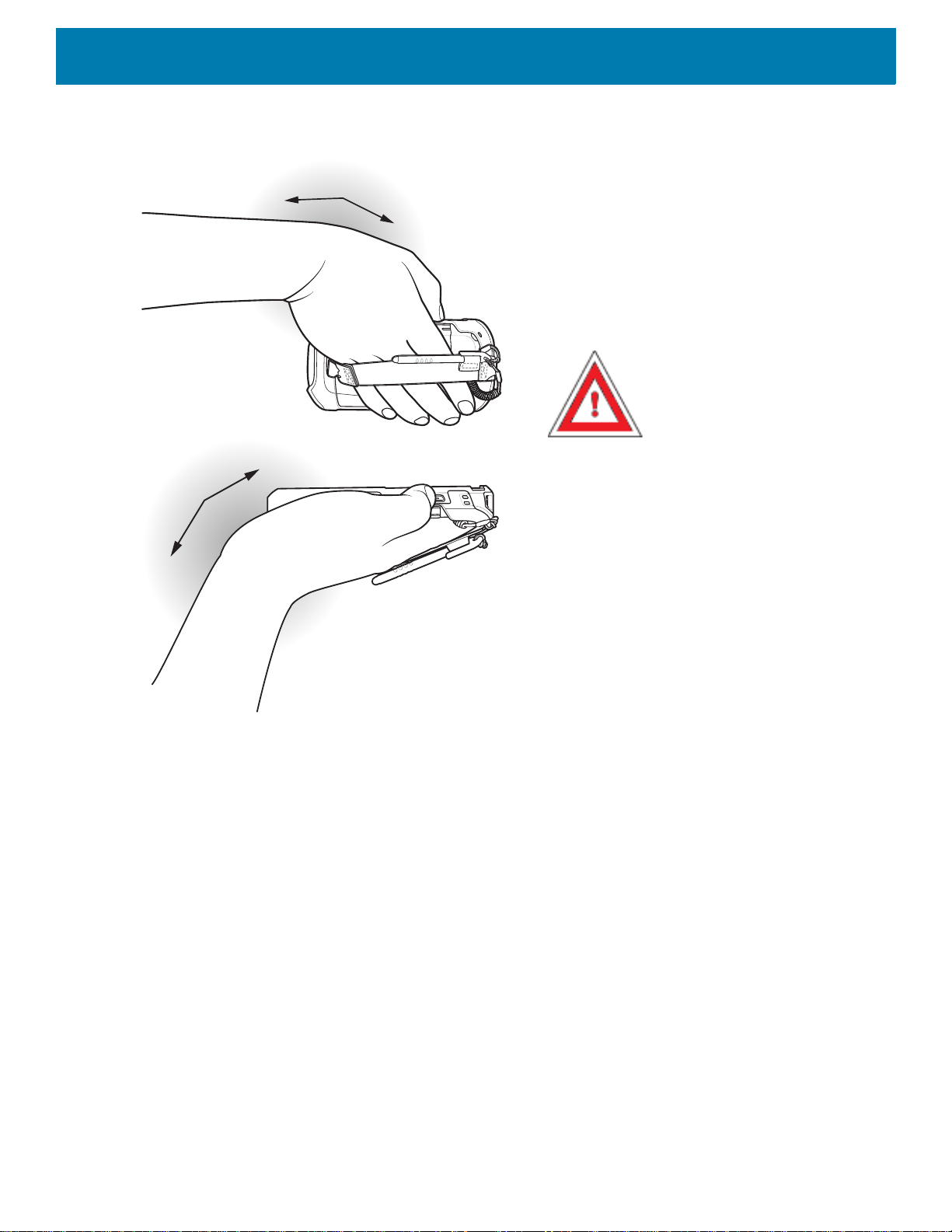

NEMOJTE PREVIŠE

SAVIJATI ZGLOB

Osnovne upute za TC52

15
