Zebra R110Xi/R170Xi
Kratki vodic
Ovaj Zebra R110Xi/R170Xi Kratki korisnički vodič za pisač sadrži osnovne podatke o postavljanju
i upotrebi pisača kao i o nekim jednostavnim podešavanjima koja može korisnik obaviti sam,
međutim, on nije sveobuhvatan.
Dodatni podatci o pisačima Zebra R110Xi/R170Xi mogu se dobiti kod Vašeg distributera:
• Korisnički vodič (dio #23062-003/ 23063L-003)
• ZPL II vodič za programiranje (dio # 45541L / 45542L)
• Priručnik za održavanje (dio # 13185L / 48152L)
Sadržaj
Specifikacije. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Ulaganje medija i ribona . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Upravljanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kalibriranje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Konfiguracija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Preventivno održavanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Podešavanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Hrvatski 23064L-003 R1 9/15/2004 HR-1
Specifikacije
Električne karakteristike
• 90–264 VAC; 48–62 Hz
Standby (u pripremi) 25W
Okolina
Radna
• 5°C do 40°C
• 20% do 85% relativne vlage bez kondenzacije
Table 1 •
Nazivna snaga
ispis 100% crno na 6 ips
Maksimum 250W
Skladišna
• -40°C do 60°C
• 5% do 85% relativne vlage bez kondenzacije
Osigurači
R110Xi/R170Xi nema osigurače koje bi mogao mijenjati korisnik.
Trošenje ribona i ispisne glave
Za 'thermal transfer' mod ispisa, umetnite ribon prije obavljanja KALIBRACIJE. Nemojte
umetati ribon ako će se pisač upotrebljavati u 'direct thermal' modu. Riboni koji se
upotrebljavaju u R110Xi/R170Xi pisaču moraju biti jednako široki kao medij, ili širi. Zebra
riboni daju izuzetno glatku površinu podloge što sprječava abraziju ispisne glave medijem.
Ako je ribon uži od medija, područja ispisne glave biti će nezaštićena i podložna preuranjenom
habanju.
HR-2 23064L-003 R1 9/15/2004 Hrvatski
Ulaganje medija i ribona
Slika 1 • Ulaganje medija—Dijelovi pisača
Slika 2 • Modovi ulaganja medija
Hrvatski 23064L-003 R1 9/15/2004 HR-3
Ulaganje medija
Ulaganje medija na roli u Tear-off modu (Slika 2-A)
1. Na prednjoj ploči odaberite odgovarajući mod ispisa.
2. Postavite rolu s medijem (Slika 1-E) na nosač medija (Slika 1-F) ili opcijsko vreteno.
3. Otvorite ispisnu glavu tako da pomaknete ručicu smještenu na gornjem sklopu ispisne
glave u otvoreni položaj (Slika 1-A).
4. Otpustite vodilicu medija (Slika 1-M) odvrtanjem vijka i postavite vodilicu medija što je
moguće dalje izvan okvira pisača.
5. Provucite medij ispod sklopa zatezne ručice (Slika 1-P), ispod donjeg valjka (Slika 1-L),
između gornje pločice vodilice medija i glavne vodilice medija, ispod ispisne glave, i
preko platen valjka (Slika 1-J).
6. Namjestite vodilicu medija (Slika 1-M) u položaj do samog vanjskog ruba medija, ali da
medij ne zapinje. Provjerite je li postavljena usporedno s rubom medija, zatim pričvrstite
zavrtanjem vijka.
7. Zatvorite ispisnu glavu tako da pomaknete ručicu smještenu na gornjem sklopu ispisne
glave u zatvoreni položaj (Slika 1-B).
8. VAŽNO: Provedite Podešavanje položaja osjetnika za medije, što ćete naći na stranici 17.
Peel-Off mod (Slika 2-B)
Napomena • Za najbolje rezultate, postavite pisač na ravnu površinu. To posebno pomaže
kod širih pisača pri upotrebi širokog medija. Ako površina nije ravna, medij se može
“teleskopirati” s vretena za namatanje, uzrokujući nezadovoljavajuće rezultate.
1. Na prednjoj ploči odaberite odgovarajući mod ispisa.
2. Ako je postavljena ploča za prematanje, odstranite ju i odložite ju na dva vijka s unutarnje
strane prednje ploče. Urez u ploči za prematanje mora gledati prema gore tako da osjetnik
za naljepnice osjeti odlijepljenu naljepnicu.
3. Uložite medij prema uputama za Tear-off mod. Prilikom ulaganja medija, napustite oko 1
m medija da prijeđe preko prečke za otkidanje (tear-off). Ako upotrebljavate naljepnice, s
tog dijela medija uklonite sve naljepnice da biste dobili vođicu.
4. Uklonite držač vretena (kukicu) (Slika 1-G) s osovine vretena za namatanje (Slika 1-H).
Ako upotrebljavate jezgru, uklonite svu traku s jezgre i kliznite jezgru na vreteno za
namatanje dok ne dotakne pločicu vodilice.
5. Omotajte podlogu 1 do 2 puta oko vretena za namatanje i ponovo namjestite držač vretena
(kukicu) (ako je potrebno). Provjerite je li podloga medija uz pločicu vodilice za podlogu.
(Kod nekih vrsta medija, posebno kod tagova, možda ćete morati završetak medija trakom
zalijepiti na jezgru ako se ne može drugačije pričvrstiti na jezgru. NEMOJTE trakom
lijepiti etikete, osim ako je to apsolutno nužno.)
HR-4 23064L-003 R1 9/15/2004 Hrvatski
Napomena • Prije zatvaranja ručice za otvaranje ispisne glave, provjerite je li medij po
cijeloj svojoj putanji (1) postavljen uz unutarnje vodilice, te da vanjska vodilica i vodilica
za dolazni medij jedva dodiruju medij, (2) da je medij zategnut, i (3) da je medij
usporedan sam sa sobom i s putanjom dok se namotava na vreteno/jezgru za namatanje.
6. Nakon što su obavljeni svi gornji koraci, zatvorite ručicu za otvaranje ispisne glave kako
biste učvrstili medij na mjestu. Ako nije pravilno poravnat, materijal se možda neće
pravilno namotavati na vreteno/jezgru za namatanje što može ometati pokretanje medija
i/ili ispis.
Rewind mod (Slika 2-C i Slika 2-D)
Napomena • Za najbolje rezultate, postavite pisač na ravnu površinu. To posebno pomaže
kod širih pisača pri upotrebi širokog medija. Ako površina nije ravna, medij se može
“teleskopirati” s vretena za namatanje, uzrokujući nezadovoljavajuće rezultate.
1. Na prednjoj ploči odaberite odgovarajući mod ispisa.
2. Odstranite ploču za prematanje medija (Slika 2-F) iz njezinog spremišta ispred
mehanizma za ispis unutar odjeljka za medij.
3. Okrenite ploču za namatanje tako da jezičac na pričvršćenoj pločici za kvačenje
(Slika 2-G) pokazuje prema dolje.
4. Umetnite jezičac pločice za kvačenje u donji otvor na bočnoj ploči.
5. (Samo za pisače s opcijom samo Rewind, Slika 2-C). Poravnajte gornji kraj ploče za
namatanje s odgovarajućim utorom na bočnoj ploči.
6. Kliznite ploču za namatanje unutra, tako da se zaustavi na glavnom okviru.
7. Uložite medij prema uputama za Tear-off mod. Prilikom ulaganja medija, napustite oko 1
m medija da prijeđe preko prečke za otkidanje (tear-off). Ako upotrebljavate naljepnice, s
tog dijela medija uklonite sve naljepnice da biste dobili vođicu.
8. Uklonite držač vretena (kukicu) (Slika 1-G) s osovine vretena za namatanje (Slika 1-H).
Ako upotrebljavate jezgru, uklonite svu traku s jezgre i kliznite jezgru na vreteno za
namatanje dok ne dotakne pločicu vodilice.
9. Provedite medij kako prikazuju Slika 1 i Slika 2 i omotajte ga 1 do 2 puta bilo oko (1)
vretena za namatanje i ponovo namjestite držač vretena ili oko (2) jezgre 7,6 cm. (Kod
nekih vrsta medija, posebno kod tagova, možda ćete morati završetak medija trakom
zalijepiti na jezgru ako se ne može drugačije pričvrstiti na jezgru. NEMOJTE trakom
lijepiti etikete, osim ako je to apsolutno nužno.)
Napomena • Prije zatvaranja ručice za otvaranje ispisne glave, provjerite je li medij po
cijeloj svojoj putanji (1) postavljen uz unutarnje vodilice, te da vanjska vodilica i vodilica
za dolazni medij jedva dodiruju medij, (2) da je medij zategnut, i (3) da je medij
usporedan sam sa sobom i s putanjom dok se namotava na vreteno/jezgru za namatanje.
10. Nakon što su obavljeni svi gornji koraci, zatvorite ručicu za otvaranje ispisne glave kako
biste učvrstili medij na mjestu. Ako nije pravilno poravnat, materijal se možda neće
pravilno namotavati na vreteno/jezgru za namatanje što može ometati pokretanje medija
i/ili ispis.
Hrvatski 23064L-003 R1 9/15/2004 HR-5
Ulaganje 'fanfold' medija - kontinuirane trake (Slika 3)
Kontinuirana traka se može postaviti na dno odjeljka za medij, u spremnik za kontinuiranu
traku, ili izvan pisača s pristupom sa dna ili straga.
Namjestite vodilicu medija (Slika 1-M), zatim pričvrstite zavrtanjem vijka da spriječite
pomicanje, te provjerite je li usporedna s medijem.
Slika 3 • Ulaganje 'fanfold' medija - kontinuirane trake
Ulaganje ribona
Pogledajte Sliku 4.
Kod ulaganja ribona, pazite da je jezgra ribona gurnuta do kraja na vretenu/nosaču ribona
(Slika 4-D). Nemojte upotrebljavati ribone koji su uži od medija.
1. Poravnajte segmente na vretenu za ribon (Slika 4).
2. Postavite rolu s ribonom na vreteno za ribon (Slika 4-D).
3. Napravite vođicu za ribon. Otkinite traku medija (naljepnice i podlogu) oko 15 do 30 cm
dugu. Ogulite naljepnice s tog dijela trake. Nalijepite naljepnicu jednom polovinom na
završetak trake, a drugom polovinom na završetak ribona. To će služiti kao vođica za
ribon.
4. Otvorite ispisnu glavu (Slika 4-A) i provedite vođicu s pričvršćenim ribonom u
mehanizam za ispis, ispod gornjeg valjka (Slika 4-K), pa preko platen valjka (Slika 4-J).
5. Prije nego omotate ribon preko namatača ribona, provjerite je li strelica na gumbu leži
poravnato s urezom (Slika 4).
6. Postavite ribon s vođicom preko namatača ribona (Slika 4-C), i namotajte u smjeru
suprotnom od kazaljki sata, nekoliko namotaja.
7. Zatvorite ispisnu glavu (Slika 4-B).
HR-6 23064L-003 R1 9/15/2004 Hrvatski

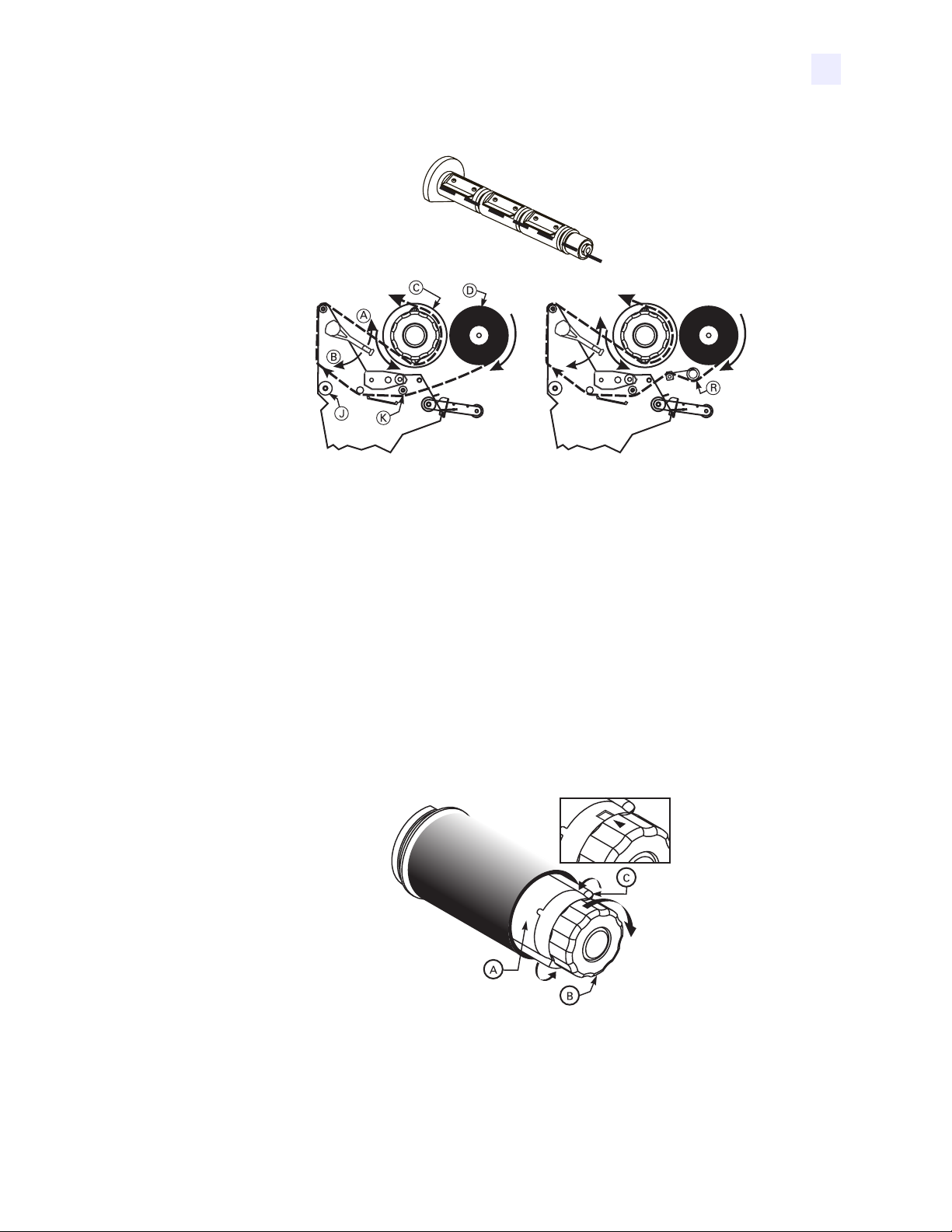

Slika 4 • Ulaganje ribona
Uklanjanje iskorištenog ribona
Pogledajte Sliku 5.
1. Prekinite ribon uz vreteno namatača za ribon (Slika 5-A).
(Poravnanje segmenata vretena za ribon)
2. Držeći vreteno namatača ribona, okrenite gumb (Slika 5-B) u smjeru kazaljke sata dok se
ne zaustavi. Time se prečke za otpuštanje ribona (Slika 5-C) zakrenu prema dolje,
otpuštajući “zatezanje” namotanog ribona.
3. Kliznite ribon sa vretena namatača za ribon. Nakon što ste uklonili iskorišteni ribon,
provjerite leži li strelica na gumbu poravnato s urezom na vretenu za namatanje ribona
(vidi sliku).
4. Odstranite praznu jezgru s vretena za ribon.
Slika 5 • Uklanjanje ribona
Hrvatski 23064L-003 R1 9/15/2004 HR-7

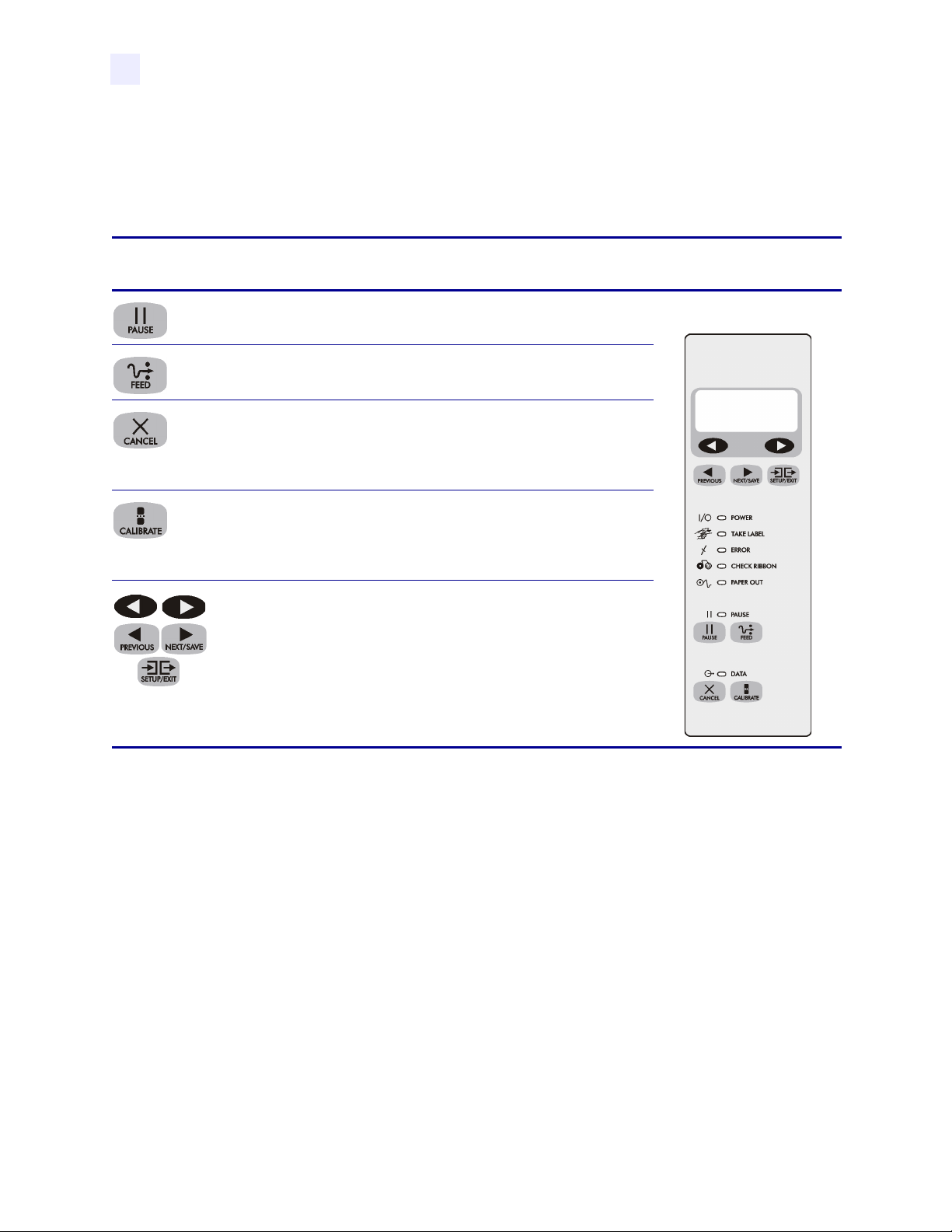

Upravljanje
Tipke upravljačke ploče
Tablica 2 • Tipke upravljačke ploče
Tipke upravljačke
ploče
Opis
Pritisnite za pristup/napuštanje Pause moda. Slika 6 • Upravljačka
ploča
Svaki pritisak na ovu tipku propušta jednu praznu
naljepnicu.
(Aktivno samo u Pause modu)
Pritisnite jednom za prekid trenutnog ispisa naljepnica. Za
potpuno brisanje naredbe, pritisnite i držite dok se DATA
lampica ne ugasi.
(Aktivno samo u Pause modu)
Pritisnite jedamput za ponovno kalibriranje osjetnika za
medij i ribon na pravilnu duljinu medija i za podešavanje
vrste medija (‘continuous’ ili ‘non-continuous’).
Ove tipke se koriste u postupku Konfiguracije.
HR-8 23064L-003 R1 9/15/2004 Hrvatski
Lampice upravljačke ploče
Tablica 3 opisuje kako rade lampice na upravljačkoj ploči.
Napomena • Pri istovremenom javljanju uvjeta u kojem lampica neprekidno svijetli i onog u
kojem ta ista lampica treperi, lampica će treperiti.
Tablica 3 •
Lampica Status Opis
TAKE LABEL
(UZMI ETIKETU)
ERROR (GREŠKA) ugašeno Normalan rad—nema grešaka na pisaču.
CHECK RIBBON
(PROVJERI RIBON)
PAPER OUT (NEMA
PA PI RA )
PAUSE (STANKA) ugašeno Normalan rad.
DATA (PODATCI) ugašeno Normalan rad—nema primanja niti obrade podataka.
ugašeno Normalan rad.
treperi (Samo u Peel-off modu) Etiketa je dostupna. Ispis miruje dok se
naljepnica ne odstrani.
treperi Greška na pisaču. Na zaslonu potražite više podataka.
ugašeno Normalan rad—ribon je pravilno uložen.
svijetli Ribon nije uložen (pisač u thermal transfer' modu). Na upravljačkoj
ploči se prikazuje poruka o greški.
ugašeno Normalan rad—medij je pravilno uložen.
svijetli Nema medija ispod osjetnika za medij. Ispis zastaje, na zaslonu
upravljačke ploče javlja se poruka o greški, a lampica PAUSE svijetli.
svijetli
Pisač je obustavio sve postupke ispisa. Ili je pritisnuto , ili je
naredba za zastoj bila uključena u formatu naljepnice, On-Line
Verifier (mehanizam provjere) je otkrio grešku, ili je otkrivena greška
na pisaču.
svijetli U tijeku je obrada podataka ili ispis—nema primanja podataka.
treperi Pisač prima podatke. Treperenje pokazuje da pisač ne može prihvatiti
više podataka, ali se vraća u normalno stanje čim primanje podataka
ponovo počne.
Hrvatski 23064L-003 R1 9/15/2004 HR-9
Kalibriranje
Nakon što ste pravilno uložili medij i ribon, uključite pisač. Pisač će provesti postupak
samotestiranja (Power-On Self Test - POST). Po dovršenom postupku, na zaslonu (LCD) će
se prikazati “PRINTER READY” (pisač spreman).
Pisač će se tada automatski kalibrirati. Tijekom tog postupka, pisač uvlači nekoliko naljepnica
za automatsko određivanje duljine naljepnice i postavki osjetnika ribona. Taj postupak se
ponavlja pri svakom otvaranju ispisne glave.
Važno • U slučaju da je kalibriranje isključeno, pri svakom ulaganju druge vrste medija ili
ribona, provedite postupak kalibriranja ribona i medija putem izbornika na zaslonu (LCD).
1. Pritisnite .
2. Pritisnite .
3. Pritisnite .
Pisač uvodi nekoliko naljepnica.
HR-10 23064L-003 R1 9/15/2004 Hrvatski
Konfiguracija
Nakon što ste dovršili postupak Kalibracije, možete odrediti parametre za Vašu aplikaciju
putem zaslona na upravljačkoj ploči i pet tipaka neposredno ispod njega.
Postupak konfiguracije koji daje Tablica 4 sadrži podatke potrebne za pokretanje rada pisača,
ali on nije sveobuhvatan. Više podataka potražite u Korisničkom vodiču.
Uđite u mod podešavanja (setup) pritiskom na dok je na zaslonu PRINTER READY.
Slijedite postupak kako prikazuje Tablica 4. Iz moda podešavanja uvijek možete izaći
pritiskom na (slijedite upute na kraju tablice).
• Zvjezdica (*) u gornjem lijevom uglu zaslona znači da ste promijenili postavke u odnosu
na one trenutno pohranjene u memoriji.
• Za promjenu parametra, upotrijebite lijevu i desnu crnu ovalnu tipku neposredno ispod
zaslona:
Povećava vrijednost, odgovara “yes”, označava “on”, ili prikazuje slijedeći odabir.
Smanjuje vrijednost, odgovara “no”, označava “off”, ili prikazuje prethodni odabir.
Tablica 4 •
Pritisak
na:
— PRINTER READY
Za promjenu jezika na zaslonu upravljačke ploče (preskočite ako je prikaz već podešen na Vaš željeni jezik):
Zaslon prikazuje: Postupak/Objašnjenje:
Normalan rad pisača.
(PISAČ SPREMAN)
DARKNESS
(TAMNOĆA)
LANGUAGE (JEZIK) Pritisnite ovalne tipke za promjenu jezika u tekstu na zaslonu.
DARKNESS
(TAMNOĆA)
PRINT SPEED
(BRZINA ISPISA)
TEAR OFF (‘TEAR
OFF’)
Pritisnite ovalne tipke za promjenu zatamnjenosti ispisa.
OPREZ: Namjestite tamnoću na najnižu postavku koja daje dobru
kvalitetu ispisa. Zatamnjenost postavljena na visoku vrijednost može
prouzročiti razlijevanje tinte i/ili može progoriti ribon.
Pritisnite ovalne tipke za promjenu zatamnjenosti ispisa.
OPREZ: Namjestite Darkness (tamnoća) na najnižu postavku koja daje
dobru kvalitetu ispisa. Zatamnjenost postavljena na visoku vrijednost
može prouzročiti razlijevanje tinte i/ili može progoriti ribon.
Pritisnite ovalne tipke za povećanje ili smanjenje brzine ispisa.
Pritisnite ovalne tipke za promjenu položaja medija preko prečke za
trganje (tear-off bar) nakon ispisa. Izmijenite ovo podešavanje ako se
naljepnice trgaju na pogrešnom mjestu.
PRINT MODE (MOD
ISPISA)
Hrvatski 23064L-003 R1 9/15/2004 HR-11
Pritisnite ovalne tipke za odabir Tear-off, Peel-off, Cutter, ili Rewind
moda. Provjerite jeste li odabrali mod koji je dostupan upravo za Vaš
pisač (neki od tih modova zahtijevaju posebne opcije).
Tablica 4 •
Pritisak
na:
Zaslon prikazuje: Postupak/Objašnjenje:
MEDIA TYPE (VRSTA
MEDIJA)
Pritisnite ovalne tipke za odabir ‘continuous’ ili ‘non-continuous’ vrstu
medija. ‘Non-continuous’: pisač automatski određuje duljinu
naljepnice tako da osjeti urez u rubu (notch), razmak (gap), strukturu
podloge (web), ili crno oznaku na poleđini između naljepnica.
‘Continuous’: u format naljepnice morate uključiti instrukciju za
duljinu naljepnice (^LLxxxx ako koristite ZPL ili ZPL II).
SENSOR TYPE
(VRSTA OSJETNIKA)
Pritisnite ovalne tipke za odabir moda osjeta ‘web’ (struktura) ili
‘mark’ (oznaka). Ako Vaš medij nema crnu oznaku na poleđini,
ostavite pisač na tvorničkom podešavanju ‘web’.
PRINT METHOD
(NAČIN ISPISA)
Pritisnite ovalne tipke za promjenu načina ispisa koji želite koristiti:
‘direct thermal’ (bez ribona) ili ‘thermal transfer’ (uz upotrebu ‘thermal
transfer’ medija i ribona).
PRINT WIDTH
Pritisnite ovalne tipke za podešavanje pisača na širinu Vašeg medija.
(ŠIRINA ISPISA)
MAXIMUM LENGTH
(MAKSIMALNA
DUŽINA)
LIST FONTS (POPIS
Pritisnite ovalne tipke za podešavanje maksimalne duljine ispisa.
Odaberite vrijednost koja je najbliža, ali ne manja od duljine naljepnice
koju koristite.
Pritisnite desnu ovalnu tipku za ispis popisa dostupnih fontova.
FONTOVA)
LIST BAR CODES
(POPIS BAR KODOVA)
LIST IMAGES (POPIS
SLIKA)
LIST FORMATS
(POPIS FORMATA)
LIST SETUP (POPIS
POSTAVKI)
LIST ALL (POPIS
SVEGA)
Pritisnite desnu ovalnu tipku za ispis popisa dostupnih bar kodova.
Pritisnite desnu ovalnu tipku za ispis popisa dostupnih slika.
Pritisnite desnu ovalnu tipku za ispis popisa svih formata trenutno
pohranjenih u DRAM-u pisača, opcijskom EPROM-u, ili na opcijskoj
memorijskoj kartici.
Pritisnite desnu ovalnu tipku za ispis popisa trenutnih postavki
konfiguracije pisača.
Pritisnite desnu ovalnu tipku za ispis popisa fontova, bar kodova, slika,
formata i trenutnih postavki konfiguracije pisača.
HR-12 23064L-003 R1 9/15/2004 Hrvatski
Tablica 4 •
Pritisak
na:
Zaslon prikazuje: Postupak/Objašnjenje:
SAVE CHANGES
(SPREMI PROMJENE)
— PRINTER READY
(PISAČ SPREMAN)
Pritisnite ovalne tipke za odabir:
PERMANENT: sprema promjene dok je napajanje isključeno.
TEMPORARY: sprema promjene do slijedećih promjena ili do
isključenja napajanja.
CANCEL: poništava sve promjene načinjene od ulaska u mod
podešavanja.
LOAD DEFAULTS: sve parametre vraća na tvornički unesene.
Napomena: Pogledajte Korisnički vodič! To zahtijeva kalibraciju i
ponovno podešavanje pritiska glave pisača.
LOAD LAST SAVE: vraća posljednje trajno pohranjene vrijednosti.
Pritisnite za potvrdu odabira.
Napustili ste mod podešavanja i sada ste spremni za normalan rad
pisača.
Hrvatski 23064L-003 R1 9/15/2004 HR-13
Preventivno održavanje
Obavite čišćenja prema donjem rasporedu. Pogledajte Tablica 5
Tablica 5 • Raspored čišćenja
Područje Način Interval
.
Ispisna glava (Sliku 7-A) Otapalo* Mod ispisa Direct Thermal:
Platen valjak (Sliku 7-B) Otapalo*
Poslije svake role medija (ili 150 m
kontinuiranog (‘fanfold’ medija)
Osjetnik medija (Slike 9-A i 10-A) ispuhivanje
Putanja medija (Slika 1)Otapalo*
Mod ispisa Thermal Trasfer:
Poslije svake role ribona
Osjetnik ribona (Sliku 7-C) ispuhivanje
Prečka za odljepljivanje/trganje (Sliku 7-E) Otapalo* Prema potrebi.
Osjetnik dostupnosti naljepnica (Sliku 7-D) ispuhivanje Mjesečno.
Osjetnik crne oznake
ispuhivanje Mjesečno.
(Sliku 7-F)
* Upotrijebite Zebra komplet za preventivno održavanje, dio broj 47362, ili otopinu 90% izopropilnog
alkohola i 10% deionizirane vode.
Čišćenje ispisne glave i Platen valjka
Neravnomjerna kvaliteta ispisa kao što su praznine u bar kodu ili slikama može ukazivati na
zaprljanu ispisnu glavu. Za najbolje rezultate, slijedeći postupak čišćenja provedite nakon
svake potrošene role ribona.
Očistite poslije svake role thermal transfer ribona (450 m), poslije svake role direct thermal
medija (150 m), ili kada se na zaslonu pokaže "CLEAN HEAD NOW".
Oprez • Nepravilno postavljen podatkovni kabel ispisne glave ili kabel za napajanje mogu
dovesti do toga da se ispisna glava prekomjerno zagrijava što može prouzročiti povredu
pri dodiru.
Oprez zbog mogućnosti elektrostatskog pražnjenja • Provedite pravilno mjere
elektrostatske zaštite dok rukujete bilo kojim elektrostatički osjetljivim komponentama, kao
što su tiskane pločice i ispisne glave.
1. Otvorite ispisnu glavu tako da pomaknete ručicu u otvoreni položaj.
2. Uklonite medij i ribon iz mehanizma za ispis.
3. Upotrijebite Zebra komplet za preventivno održavanje, dio broj 47362, ili otopinu 90%
izopropilnog alkohola i 10% deionizirane vode na aplikatoru. Obrišite dijelove ispisne
glave (Slika 7-A) s kraja na kraj. (Dijelovi ispisne glave tvore sivkasto-crni pojas,
neposredno iza kromiranog pojasa.) Ostavite otapalo na nekoliko sekundi da ishlapi.
4. Okrećite platen valjak (Slika 7-B) i temeljito ga očistite otapalom.
HR-14 23064L-003 R1 9/15/2004 Hrvatski
5. Isčetkajte/usišite sve mrvice papira i prašinu s valjaka, osjetnika za medij (Slike 9-A i
10-A), osjetnika za crnu oznaku (Slika 7-F) i osjetnika za ribon (Slika 7-C).
6. Ponovo umetnite ribon i/ili medij prema potrebi. Zatvorite ispisnu glavu tako da
pomaknete ručicu u zatvoreni položaj. Sada možete nastaviti ispisivanje.
Napomena • Ako se kvaliteta ispisa ne popravi, pokušajte ispisnu glavu očistiti Save-a-
Printhead filmom za čišćenje. Materijal s posebnim premazom uklanja nakupine
prljavštine bez oštećivanja ispisne glave. Više podataka potražite u Korisničkom vodiču
ili nazovite Vašeg ovlaštenog Zebra prodavača ili distributera.

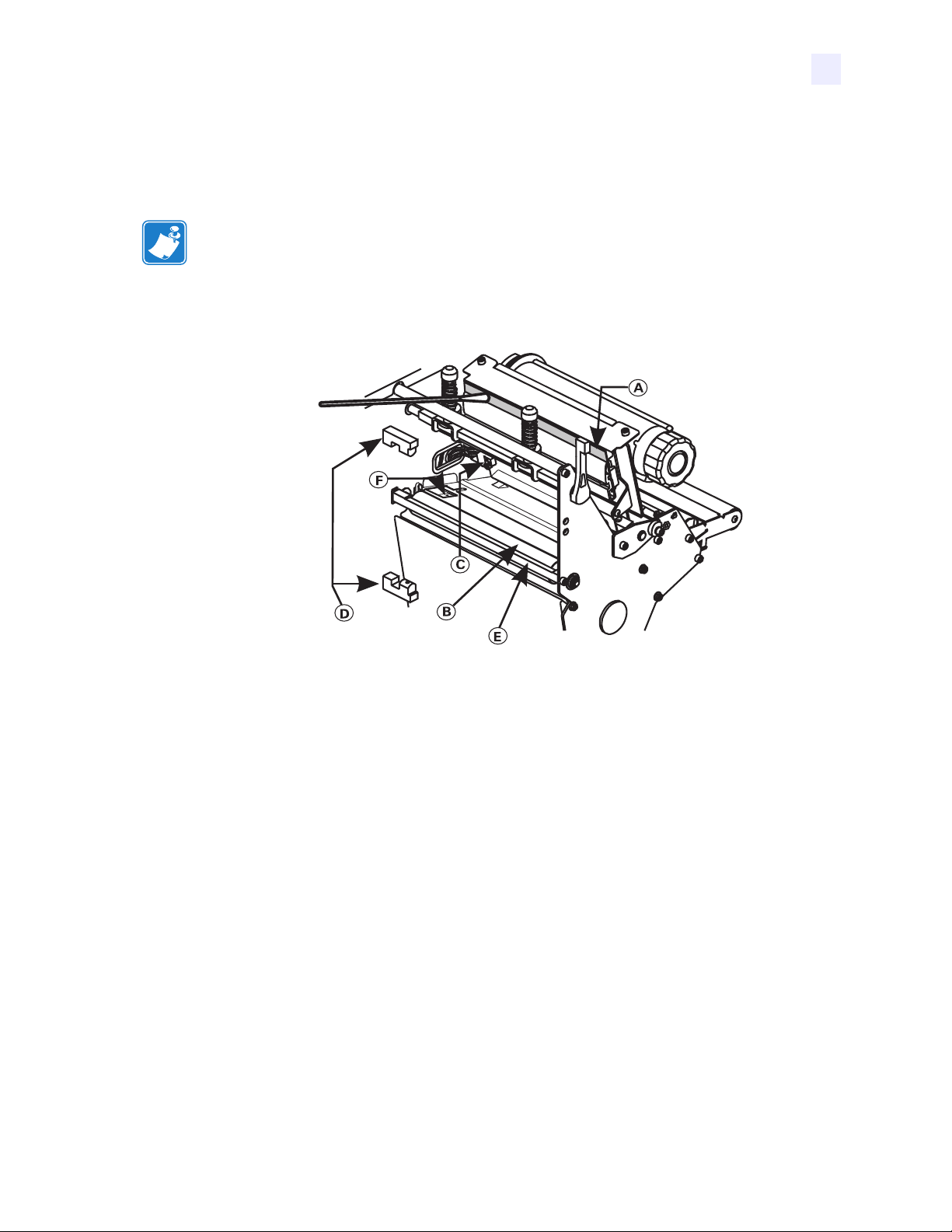

Slika 7 • Čišćenje ispisne glave/Platen valjka
Hrvatski 23064L-003 R1 9/15/2004 HR-15
Podešavanja
Postavljanje pritiskača
Postavite pritiskač(e) (toggle) da pruža dovoljan pritisak na medij, tako da ga kliznete u željeni
položaj. Ako koristite uski medij, a Vaš pisač ima dva pritiskača, možete postaviti jedan
pritiskač preko sredine medija i drugi kliznuti u stranu (smanjite pritisak na nekorištenom
pritiskaču).
Podešavanje pritiska ispisne glave
Produljite do maksimuma vijek trajanja ispisne glave primjenom najnižeg mogućeg pritiska
koji daje željenu kvalitetu ispisa. Prilagodite pritisak ispisne glave ako je ispis suviše svijetao
na jednoj strani ili ako upotrebljavate debeli medij. Pogledajte Sliku 8.
1. Smanjite podešavanje tamnoće pomoću tipaka na prednjoj ploči i ispišite nekoliko
naljepnica.
2. Otpustite gornje pritezne matice (Slika 8-A).
3. Za dobar ispis na nekim vrstama medija potreban je veći pritisak. Za takve medije
povećajte ili smanjite pritisak pomoću matica za podešavanje (Slika 8-B), dok lijevi i
desni rub područja ispisa ne budu jednako tamni.
4. Pojačajte podešavanje tamnoće do željene razine pomoću tipaka na prednjoj ploči.
5. Pritegnite gornje pritezne matice.
Slika 8 • Podešavanje pritiska ispisne glave
HR-16 23064L-003 R1 9/15/2004 Hrvatski
Podešavanje položaja osjetnika za medije
Osjetnik za medij mora biti postavljen tako da može prepoznati “web” između naljepnica ili
rupu ili urez u mediju.
Tvornički određen položaj bi trebao zadovoljavati u većini aplikacija. Ako ne, provedite
odgovarajuće prilagodbe.
Podešavanje gornjeg osjetnika za medije
Za namještanje unutarnje polovine medija:
1. Uklonite ribon. Pronađite gornji osjetnik za medij (Slika 9-A).
2. Otpustite vijak.
3. Kliznite gornji osjetnik za medij duž utora dok ne dođe neposredno nad strukturu, urez, ili
rupu u mediju.
4. Pritegnite vijak.

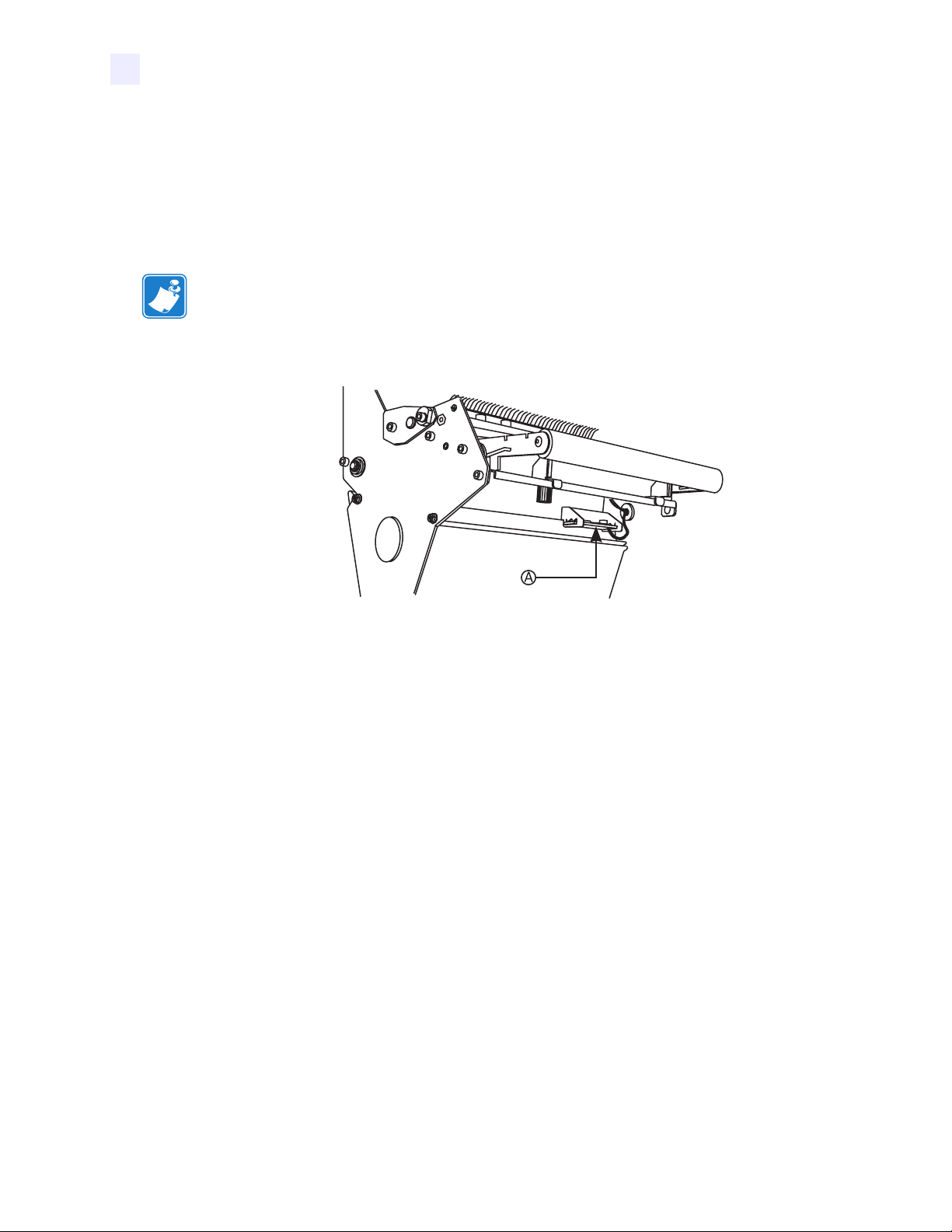

Slika 9 • Gornji osjetnik za medij
Za namještanje vanjske polovine medija:
5. Uklonite ribon. Pronađite gornji osjetnik za medij (Slika 9-A).
6. Uklonite vijak.
7. Podignite sklop gornjeg osjetnika za medij te pomaknite osjetnik i pokrov žica na vanjsku
polovinu. Pažljivo provucite žice kroz poveznicu za kabel. Možda ćete morati pokrov
žice osjetnika odložiti ako je podešavanje predaleko na vanjskoj strani.
8. Vratite i pritegnite vijak.
9. Provjerite jesu li žice vraćene u kanal na potpornju osjetnika.
Hrvatski 23064L-003 R1 9/15/2004 HR-17
Podešavanje donjeg osjetnika za medije
1. Pronađite sklop donjeg osjetnika za medij (Slika 10-A) ispod stražnjeg zateznog valjka.
(To je opružna kopča koja pridržava pločicu kruga.)
2. Kližite osjetnik sve tok dva infracrvena emitera boje mesinga ne budu ispod gornjeg
osjetnika medija. Nježno izvucite žice koliko je potrebno (žice moraju biti malo
opuštene).
Napomena • Ako se osjetnik pomiče prema unutra i stvori se velika petlja žica, uklonite
poklopac s elektroničkog dijela pisača i lagano provucite žice. Povežite žice tako da ne
dodiruju pogonske remene.
Slika 10 • Donji osjetnik za medij
HR-18 23064L-003 R1 9/15/2004 Hrvatski
Loading...
