Zebra R12 R12-Series Secure Mobile Dock/R12-Series Secure Mobile Dock with Blank-IT Swingaway Getting Started (en// de// es// fr// pt-BR)

R12™-Series Secure Mobile Dock

R12™- Station d’Accueil Mobile Sécurisée

Secure Mobile Dock der R12™-Serie

Base Móvil Segura de la Serie R12™

Dock Móvel Seguro Série R12™

R12™-Series Secure Mobile Dock

with Blank-IT Swingaway

Station de xation série R12™

– Blank-IT et Swingaway

Secure Dock der R12™-Serie

mit Blank-IT & Swingaway

Base Segura de la Serie R12™

– Blank-IT y Swingaway

Dock Móvel Seguro Série R12™

– Blank-IT e Swingaway

Model RSD001

Getting Started  Mise en route  Erste Schritte

 Información general  Introdução

®

To insert tablet:

Insert the bottom of the tablet into the dock.
Guide the top of the tablet as shown until it
latches rmly into place.

Pour insérer la tablette :

Insérez le bas de la tablette dans la station.
Guidez le haut de la tablette (voir gure) jusqu’à
ce qu’il s’emboîte fermement.

Einsetzen des Tablet PC:

Setzen Sie die untere Seite des Tablet PCs in die Dockingstation.
Führen Sie dann den oberen Teil des Tablet PCs, wie dargestellt,
bis er vollständig einrastet.

Para insertar el tablet:

Inserte la parte inferior del tablet en la base.
Dirija la parte superior del tablet como se muestra
hasta que quede encajado correctamente en su sitio.

Para inserir o tablet:

Insira a base do tablet no dock.
Guie o topo do tablet conforme exibido até
que ele encaixe rmemente no lugar.

Ensure latch is fully engaged.
Vériez que le loquet est complètement enclenché.
Achten Sie darauf, dass der Verschlussriegel

vollständig eingerastet ist.

Asegúrese de que el pestillo esté
completamente acoplado.

Verique se a trava está totalmente presa.

Locking and unlocking

Verriegeln und Entriegeln

Bloqueo y desbloqueo
Bloqueando e desbloqueandoVerrouillage et déverrouillage

2

To remove tablet:

Raise the lever to disengage latch.
Pull top of tablet forward and remove.

Pour retirer la tablette :

Soulevez le levier pour dégager le loquet.
Tirez la partie supérieure de la tablette vers l'avant et retirez-la.

Entfernen des Tablet PCs:

Schieben Sie den Hebel nach oben, um die Verriegelung zu lösen.
Ziehen Sie den oberen Tablet-Rand zum Entnehmen nach vorne.

Para retirar el tablet:

Levante la palanca para soltar el pestillo.
Tire de la parte superior del tablet hacia delante y retírelo.

Para remover o tablet:

Levante a alavanca para soltar a trava.
Puxe a parte de cima do tablet para frente e remova.

Power

Alimentation

Netzanschluss

Alimentación

Alimentação

IOIOI

RJ-45 Ethernet HDMI VGA Serial Port

Port série

Serieller Anschluss

Puerto serie

Porta serial

USB 3.0 USB 2.0 Audio In

Entrée audio

Audioeingang
Entrada de audio
Entrada de audio

Audio Out

Sortie audio

Audioausgang

Salida de audio

Saída de audio

3

Installation  Installation  Anbringen  Montaje  Instalação

For R12™-Series Secure Mobile Dock with Blank-IT Swingaway
Pour la station d'accueil mobile sécurisée de Motion série R12™
Für das Secure Mobile Dock der R12™-Serie mit Blank-IT Swingaway
Para la Base móvil segura de la serie R12™ con Blank-IT de Swingaway
Para o Secure Mobile Dock com Blank-IT Swingaway da Série R12™

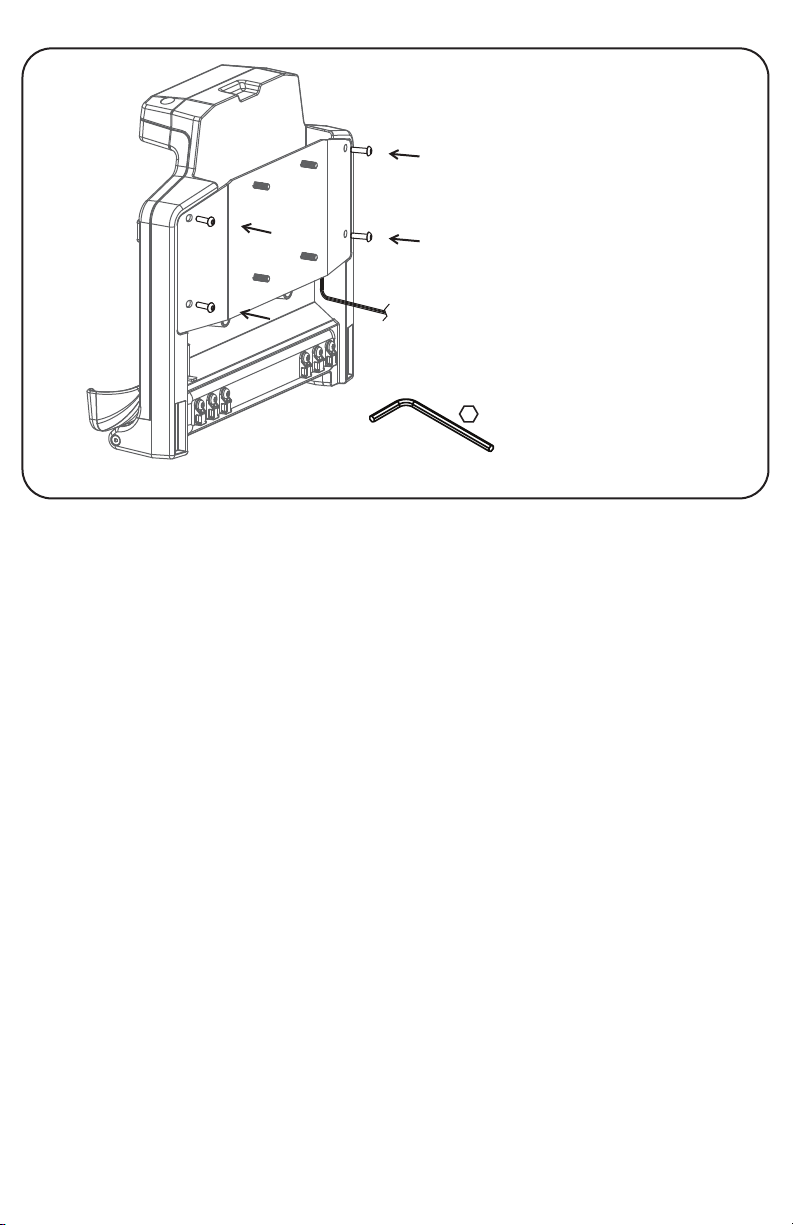

Lift the backplate o the dock.

Remove four M4 screws.

= 2.5mm

Soulevez la contre-plaque de la station.

Retirez les quatre vis M4.

Lösen Sie vier M4-Schrauben.

Heben Sie die rückwärtige Abdeckung

der Dockingstation ab.

Retirar cuatro tornillos M4.

Levante la placa posterior para

retirarla de la base.

Remova os quatro parafusos M4.
Levante a placa traseira do dock.

Warranty void if seal broken.

La garantie est annulée

si le sceau est brisé.

Garantie verfällt bei

gebrochenem Siegel.

La garantía quedará anulada

si se rompe el precinto.

A garantia não será válida

se o lacre estiver rompido.

4

Swingaway Blank-IT connector
connecteur de pivotement
Blank-IT-Anschluss für Swingaway
conector Blank-IT de Swingaway
conector Blank-IT “swing away”

sensor cable

câble du capteur

sensorkabel

cable de sensor

cabo do sensor

Plug the sensor cable from the Tilt and Rotate

Mount Swingaway Ready (sold separately)

into the dock’s mating connector.

Branchez le câble des supports pivotants et

rotatifs rabattables (vendus séparément) dans le

connecteur homologué de la station d'accueil.

Stecken Sie das Sensorkabel von der Kipp- und

Drehbefestigung Swingaway Ready (separat erhältlich)

in den entsprechenden Anschluss am Dock ein.

Enchufe el cable del sensor del Soporte basculante y

giratorio preparado para Swingaway (se vende

por separado) en el conector correspondiente

de la base.

Conecte o cabo do sensor da Montagem de

Inclinação e Rotação Pronta para Swingaway

(vendido separadamente) no conector da base.

Swingaway Blank-IT connector
connecteur de pivotement
Blank-IT-Anschluss für Swingaway
conector Blank-IT de Swingaway
conector Blank-IT “swing away”

sensor cable
câble du capteur
sensorkabel
cable de sensor
cabo do sensor

Ensure connectors and cables remain

in the recess and channels.

Vériez que les connecteurs et les câbles

restent dans la cavité et les canaux.

Achten Sie darauf, Anschlüsse und Kabel in

den vorgesehenen Aussparungen zu platzieren.

Asegúrese de que los conectores y los cables

permanecen en el hueco y los canales.

Certique-se de que os conectores e cabos

permaneçam no recesso e nos canais.

5

Replace the backplate with

four M4 screws.

Replacez la contre-plaque avec

les quatre vis M4.

Bringen Sie die rückwärtige Abdeckung

mit den vier M4-Schrauben wieder an.

Vuelva a colocar la placa posterior

con los cuatro tornillos M4.

Substitua a placa traseira por

quatro parafusos M4.

= 2.5mm

6

For both R12™-Series Secure Mobile Docks
Pour les deux stations mobiles sécurisées série R12™
Für beide Secure Mobile Docks der R12™-Serie
Para ambas Bases móviles seguras de la serie R12™
Para ambos os Secure Mobile Docks da Série R12™

After inserting cables into ports, restrain each using
installed anchors and supplied cable ties.

Après avoir introduit les câbles dans les ports, retenez-les
avec les attaches installées et les serre-câbles fournis.

Nach dem Einstecken sichern Sie die Kabel mit den
vorgesehenen Sicherungshaken und den mitgelieferten
Kabelbindern.



Tras insertar los cables en los oricios, sujételos con
los anclajes instalados y las bridas de cables que se
suministran.

Depois de inserir os cabos nas portas, prenda cada um
usando as xações instaladas e as braçadeiras fornecidas.

Cut o excess.

Coupez l'excès.

Schneiden Sie die überstehenden Enden der Kabelbinder ab.

Corte los sobrantes.

Elimine o excesso.

7

This product requires use of a Motion-approved power supply and must not be directly connected to any other power source.
For approved adapters, see

Ce produit nécessite l’utilisation d’une alimentation approuvée par Motion et ne doit pas être connecté directement à toute autre
source d’alimentation.
Pour des adaptateurs approuvés, consultez le site

Für dieses Produkt muss ein von Motion zugelassenes Netzteil verwendet werden und das Produkt darf nicht direkt an eine andere
Stromquelle angeschlossen werden.
Informationen zu zugelassenen Netzteilen nden Sie unter

Este producto requiere el uso de un adaptador de alimentación aprobado por Motion y no se debe conectar directamente a ninguna otra
fuente de alimentación.
Para consultar una lista de adaptadores aprobados, visite

Este produto requer o uso de um fornecimento de alimentação aprovado pela Motion e não deve ser conectado diretamente a nenhuma
outra fonte de alimentação.
Para saber quais são os adaptadores aprovados, consulte

http://www.motioncomputing.com/us/products/accessories

http://www.motioncomputing.com/fr/products/accessories

http://www.motioncomputing.com/de/products/accessories

http://www.motioncomputing.com/es/products/accessories

http://www.motioncomputing.com/pt/products/accessories

Motion-approved external power adapters

by Lind (sold separately)

Adaptateurs d'alimentation de Lind approuvés

par Motion (vendus séparément)

Von Motion zugelassene Netzteile von Lind

(separat erhältlich)

Adaptadores de alimentación aprobados por Motion de Lind

(se venden por separado)

Adaptadores de energia externos aprovados pela

Motion da Lind (vendidos separadamente)

Approved Motion AC Power Pack (sold separately)

Pack d’alimentation électrique CA approuvé par

Motion (vendu séparément)

Zugelassener Motion Akkupack (separat erhältlich)

Paquete de alimentación de CA aprobado por

Motion (se vende por separado)

Bloco de alimentação CA aprovados da

Motion (vendido separadamente)

8

Remove two M4 screws and nylon

washers holding the DC Jack Clamp.

Retirez les deux vis M4 et les rondelles en nylon qui

maintiennent l'attache de la prise jack CC.

Entfernen Sie die beiden M4-Schrauben und

Kunststounterlagscheiben der Zugentlastung

Retire los dos tornillos M4 y las arandelas de nilón que

sujetan la jación del conector de CC.

= 2.5mm

Remova dois parafusos M4 e arruelas de nylon que

seguram o Grampo do Conector CC.

Plug in the approved power supply.

Branchez le bloc d'alimentation approuvé.

Stecken Sie das zugelassene Netzteil ein.

Enchufe el adaptador de alimentación aprobado.

Conecte o fornecimento de energia aprovado.

für das Netzteilkabel.

Install the DC Jack Clamp with two M4

screws and nylon washers as shown.

Installez l'attache de la prise jack CC avec les deux vis

M4 et les rondelles en nylon, comme illustré.

Bringen Sie die Zugentlastung für das Netzteilkabel mit den

beiden M4-Schrauben und Unterlagscheiben wie gezeigt an.

Monte la jación del conector de CC con los dos tornillos

M4 y las arandelas de nilón como se muestra.

Instale o Grampo do Conector CC com dois parafusos M4

= 2.5mm

e arruelas de nylon conforme apresentado.

9

M5

75mm

75mm

Mount using supplied M5 nuts and washers.
Hole pattern is VESA 75mm x 75mm.

Montez-la à l'aide des écrous et des rondelles M5 fournis.
Le gabarit de perçage est VESA 75 mm x 75 mm.

Verwenden Sie zur Befestigung die mitgelieferten

Realice el montaje empleando las tuercas y
arandelas M5 que se suministran.
El patrón de oricios es VESA de 75 mm x 75 mm.

Monte usando porcas e arruelas M5.
O padrão de furo é VESA 75 mm x 75 mm.

M5-Muttern und Unterlagscheiben.
Das Befestigungslochbild entspricht VESA 75 x 75 mm.

Important! Observe local vehicle codes and regulations when using this product.

Important! Respectez les codes et réglementations locaux relatifs aux véhicules lors de l’utilisation de ce produit.

Wichtig! Beachten Sie die lokalen Fahrzeugbestimmungen und -vorschriften, wenn Sie dieses Produkt verwenden.

Importante! Respete el código de circulación y la normativa vial cuando utilice este producto.

Importante! Cumpra com os códigos e regulamentos de trânsito locais ao usar este produto.

10

Optional Compatible Motion Products

Produits Motion Compatibles en Option

Optionale Kompatible Motion-Produkte

Productos de Motion Compatibles Opcionales

Produtos Motion Compatíveis Opcionais

R12™-Series Work Anywhere Kit

R12™-Kit Work Anywhere

R12™ Work Anywhere-Transportfutteral

Kit Work Anywhere de la Serie R12™

Kit Work Anywhere Série R12™

R12 Tablet PC with R12™-Series SlateMate™

Tablette PC série R12™ SlateMate™

R12 Tablet PC mit SlateMate™ der R12™-Serie

Tablet PC R12 con SlateMate™ de la serie R12™

R12 Tablet PC com SlateMate™ da Série R12™

R12™-Series Secure Mobile Dock Battery Charger Upgrade Kit

Kit de mise à niveau du chargeur de batterie pour station

mobile sécurisée série R12™

Secure Mobile Dock Battery Charger Upgrade Kit

der R12™-Serie

Kit de actualización de cargador de batería para la Base

móvilsegurade la serie R12™

Kit de atualização do carregador de bateria do

Secure Mobile Dock da Série R12™

11

Tilt and Rotate Mount Swingaway Ready

Support pivotant et rotatif Swingaway Ready

Kipp- und Drehbefestigung Swingaway Ready

Soporte basculante y giratorio Swingaway Ready

Montagem de Inclinação e Rotação Pronta para Swingaway Ready

Tilt and Rotate Mount

Support pivotant et rotatif

Kipp- und Drehbefestigung

Soporte basculante y giratorio

Montagem de Inclinação e Rotação

12

For the most up-to-date instructions, see:

http://www.motioncomputing.com/us/support/userdocs

Pour connaitre les instructions les plus récentes, rendez-vous sur:

http://www.motioncomputing.com/fr/support/userdocs

Neueste Anweisungen nden Sie unter:

http://www.motioncomputing.com/de/support/userdocs

Consulte las instrucciones más actualizadas en:

http://www.motioncomputing.com/es/support/userdocs

Para ver as instruções mais atuais, consulte:

http://www.motioncomputing.com/pt/support/userdocs

Motion Computing and Motion are registered trademarks
of Motion Computing, Inc. All other trademarks and
registered trademarks are the property of their respective
owners.

NOTICE: The information in this publication is subject to
change without notice. MOTION COMPUTING, INC. SHALL
NOT BE HELD LIABLE FOR TECHNICAL OR EDITORIAL
ERRORS OR OMISSIONS CONTAINED HEREIN NOR FOR
ACCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING
FROM THE FURNISHING, PERFORMANCE, OR USE OF THIS
MATERIAL.

Motion Computing et Motion sont des marques déposées
de Motion Computing, Inc. Toutes les autres marques,
déposéesou non, citées dans ce manuel appartiennent à
leurs propriétaires respectifs.

NOTICE : Les informations contenues dans cette publication
sont susceptibles d’être modiées sans avis. LA SOCIÉTÉ
MOTION COMPUTING, INC. NE POURRA PAS ÊTRE TENUE
POUR RESPONSABLE EN CAS D’ERREUR TECHNIQUE
DU ÉDITORIALE, OU D’OMISSIONS, DANS LE PRÉSENT
DOCUMENT, NI POUR TOUT INCIDENT OU DOMMAGE
CONSÉCUTIF RÉSULTANT DE LA MISE À DISPOSITION, DE
L’EXPLOITATION OU DE L’UTILISATEUR DE CE DOCUMENT.

Motion Computing und Motion sind eingetragene
Markenzeichen von Motion Computing, Inc. Alle weiteren
Warenzeichen und eingetragenen Warenzeichen sind
Eigentum ihrer jeweiligen Inhaber.

HINWEIS: Änderungen der in diesem Handbuch

enthaltenen Informationen sind ohne Vorankündigung
vorbehalten. MOTION COMPUTING, INC. ÜBERNIMMT
KEINERLEI HAFTUNG FÜR IN DIESER DOKUMENTATION
ENTHALTENE TECHNISCHE ODER REDAKTIONELLE FEHLER
ODER AUSLASSUNGEN ODER FÜR UNBEABSICHTIGTE
SCHÄDEN ODER FOLGESCHÄDEN, DIE UNTER UMSTÄNDEN
AUS DER LIEFERUNG, DER LEISTUNG ODER DER
BENUTZUNG DIESES MATERIALS RESULTIEREN.

Motion Computing y Motion son marcas registradas de
Motion Computing, Inc. Las demás marcas son y marcas
registradas son propiedad de sus respectivos propietarios.

AVISO: La información de esta publicación está sujeta a
cambios sin previo aviso. MOTION COMPUTING, INC. NO
SERÁ RESPONSIBLE POR ERRORES U OMISIONES TÉCNICOS
O EDITORIALES DE ESTE DOCUMENTO NI POR DAÑOS
ACCIDENTALES O RESULTANTES POR USO, RENDIMIENTO O
EQUIPACIÓN DE ESTE MATERIAL.

Motion Computing e Motion são marcas registradas da
Motion Computing, Inc. Todas as outras marcas registradas
e marcas comerciais são de propriedade de seus respectivos
proprietários.

AVISO: As informações desta publicação estão sujeitas à
alteração, sem aviso prévio. A MOTION COMPUTING, INC.
NÃO SE RESPONSABILIZARÁ POR ERROS TÉCNICOS OU
EDITORIAIS OU OMISSÕES CONTIDAS NESTE DOCUMENTO,
NEM POR DANOS ACIDENTAIS OU CONSEQUENTES
RESULTANTES DO FORNECIMENTO, DESEMPENHO OU USO
DESTE MATERIAL

Copyright © 2014 Motion Computing, Inc. All Rights

Reserved PN 024-02-0463-A00
