MC3390xR

Entegre Uzun Menzilli UHF
El Tipi RFID Okuyucu

Hızlı Başvuru
Kılavuzu

Android ™ 10 için

2 MC3390xR

Garanti

Zebra donanım ürünü garanti bildirisinin tamamı için www.zebra.com/warranty
adresini ziyaret edin.

Servis Bilgileri

Ekipmanınızı kullanmayla ilgili bir sorun yaşarsanız kurumunuzun Teknik Destek
veya Sistem Desteği Birimi ile iletişime geçin. Ekipmanla ilgili bir sorun varsa
destek birimi şu adresteki Zebra Destek Merkezi ile iletişim kuracaktır:

www.zebra.com/support

Bu kılavuzun en son sürümünü www.zebra.com/support adresinden edinebilirsiniz.

.

Yazılım Desteği

Zebra, müşterilerinin ürünü satın aldıkları sırada en son yetkili yazılım sürümüne
sahip olmalarını sağlamayı ister.

Zebra cihazınızın en son yetkili yazılım sürümüne sahip olduğunu doğrulamak için

www.zebra.com/support

edin: Yazılım İndirmeleri > Ürün Serisi/Ürün > Git.

Cihazınız, ürün satın alma tarihinize göre en son yetkili yazılım sürümüne sahip
değilse lütfen [e-mail] adresine e-posta göndererek
Zebra'dan en son yazılımı talep edin.

Talebinizle birlikte gerekli olan şu cihaz bilgilerini vermeniz gerekmektedir:

• Model numarası

• Seri numarası

• Satın alma belgesi

• Talepte bulunduğunuz yazılım indirmesinin adı.

Zebra tarafından cihazınızın en son yazılım sürümüne uygun olduğu belirlenirse
uygun yazılımı indirmek üzere sizi Zebra web sitesine yönlendiren bağlantının
bulunduğu bir e-posta alırsınız.

adresini ziyaret edin. En güncel yazılımı şuradan kontrol

İlgili Bilgiler

Aşağıdaki belgeler, RFID okuyucu ile ilgili daha fazla bilgi sağlar:

• MC3300xR Entegrasyon Kılavuzu Eki (p/n MN-003889-xx)

• Android için Zebra RFID SDK Geliştirici Kılavuzu (p/n MN-003158-xx)

Hızlı Başvuru Kılavuzu 3

1

87

10

6

34

5

2

9

11

Bu kılavuzun ve diğer tüm kılavuzların en son sürümü için şu adrese gidin:

www.zebra.com/support

.

MC3390xR Özellikleri

Öğe Açıklama

1 Ekran - MC3390xR'yi çalıştırmak için gereken tüm bilgileri görüntüler.
2 Tarama Düğmesi - Bir tarama uygulaması etkinleştirildiğinde veri

3 Tuş Takımı - Verileri girmeyi ve ekrandaki işlevler arasında gezinmeyi

yakalamayı başlatır.

sağlar.

4 MC3390xR

1

4

2

3

Öğe Açıklama

4 Güç Düğmesi - MC3390xR'yi açmak için basılı tutun. Ekranı açmak

veya kapatmak için basın. Bir seçenek belirlemek için basılı tutun:
Gücü kapatma - Cihazı kapatır.
Yeniden başlatma - Yazılım yanıt vermeyi durdurduğunda cihazı
yeniden başlatmak için kullanılır.
Uçak modu - Tüm kablosuz bağlantıları devre dışı bırakır.

Sessiz mod - Alarmlar dışında tüm bildirimleri devre dışı bırakır.
5 Mikrofon - Ahize modunda iletişim için kullanılır.
6 El Kayışı - Cihazı güvenli bir şekilde tutmak için kullanılır.
7 Pili Serbest Bırakma Mandalı - Pili cihazdan çıkarmayı sağlar.
8 Tetik - Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı

başlatır.
9 RFID Modülü.
10 Şarj LED'i Tarama/Okuma Durumu - Şarj etme sırasında pil şarjı

durumunu veya tarama/okuma durumunu gösterir.
11

NFC logosu ( ) - Yakın Alan İletişimini (NFC) başlatır.

Hızlı Başvuru Kılavuzu 5

Öğe Açıklama

1 Pil - Cihazı çalıştırmak için güç sağlar.
2 Pili Serbest Bırakma Mandalı - Pili cihazdan çıkarmayı sağlar.
3 Hoparlör - Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
4 Tarayıcı Çıkış Penceresi - Tarayıcıyı kullanarak veri yakalama işlevi

sağlar.

Kurulum

MC3390xR'yi ilk kez kullanmaya başlamadan önce:

• microSD kart takın (isteğe bağlı)

• Pili takın

• MC3390xR'yi şarj edin

• MC3390xR'yi açın.

microSD Kart Takma

microSD kart yuvası, ikinci bir kalıcı depolama alanı olarak kullanılabilir. Yuva, pil
takımının altındadır. Daha fazla bilgi almak için kart ile birlikte verilen belgelere
bakın ve üreticinin kullanım tavsiyelerine uyun.

DİKKAT microSD kartın hasar görmesinden kaçınmak için gerekli

elektrostatik boşalma (ESD) önlemlerini uygulayın. Uygun
ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla,
ESD matı üzerinde çalışılması ve operatörün uygun şekilde
topraklanması bulunmaktadır.

1. Bozuk para veya parmağınızı kullanarak microSD kart kapağını çıkarın.

6 MC3390xR

2. microSD kart tutucusunu kaydırarak açık konuma getirin.

3. microSD kart tutucusunu kaldırın.

4. microSD kartı, temas yerleri aşağı bakacak şekilde temas alanına yerleştirin.

5. microSD kart tutucusunu kapatın ve microSD kart tutucusunu Kilitli konuma

kaydırın.

6. microSD kart kapağını geri takın ve kapağın doğru bir şekilde takıldığından

emin olun.

Hızlı Başvuru Kılavuzu 7

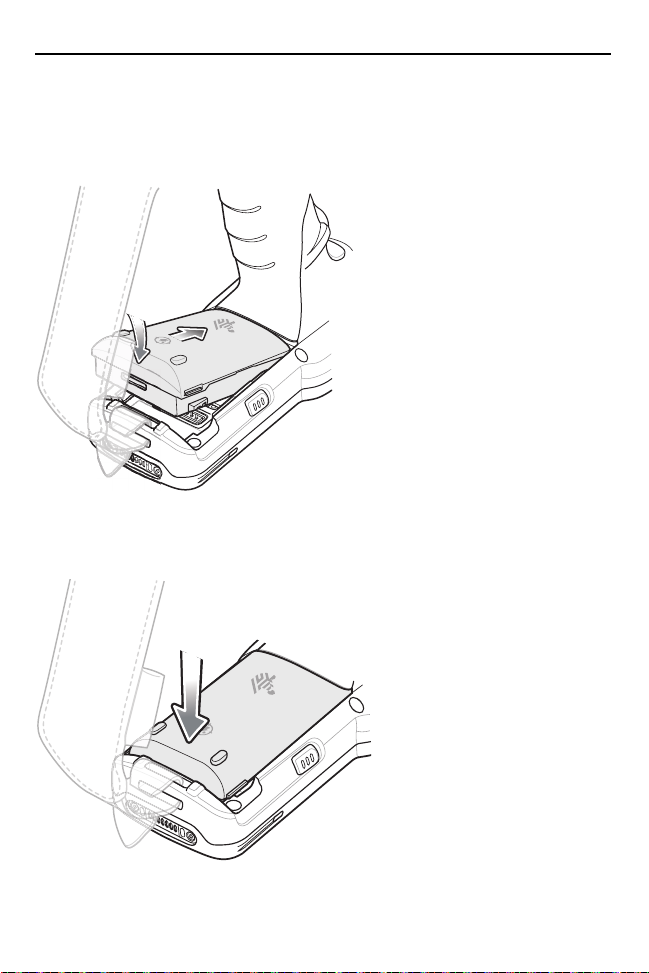

MC3390xR Pilini Takma

Pili takmak için:

1. Pili, pil bölmesiyle hizalayın.

2. Pilin alt kısmını döndürerek pil bölmesinin içine yerleştirin.

3. Pili aşağı doğru iyice bastırın. MC3390xR'nin yan taraflarındaki her iki pil

serbest bırakma düğmesinin de ilk konumlarına geri döndüğünden emin olun.

4. Cihazı açmak için Güç düğmesine basın.

8 MC3390xR

Pili Değiştirme

1. İki Pil Serbest Bırakma düğmesine de basın.

Pil hafifçe yerinden çıkar. Cihaz, Çalışırken Değiştirme modundayken
kullanıcı pili çıkardığında ekran kapanır ve cihaz düşük güç durumuna geçer.
MC3390xR, RAM verilerini yaklaşık beş dakika boyunca tutar. Bellek
sürekliliğini korumak için pili beş dakika içinde değiştirin.

2. Pili, pil bölmesinden çıkarın.

Hızlı Başvuru Kılavuzu 9

3. Yeni pili, pil bölmesiyle hizalayın.

4. Pilin alt kısmını döndürerek pil bölmesinin içine yerleştirin.

5. Pili aşağı doğru iyice bastırın. MC3390xR'nin yan taraflarındaki her iki pil

serbest bırakma düğmesinin de ilk konumlarına geri döndüğünden emin olun.

6. Cihazı açmak için Güç düğmesine basın.

10 MC3390xR

Uyumluluk

Aşağıdaki tabloda, MC3300xR ile MC32N0 ve aksesuarları arasındaki uyumluluk
gösterilmektedir.

MC3300xR

PP+

Pilleri

MC3300xR Evet Hayır Evet Evet,

MC32N0 Hayır Evet Hayır Evet Uygula-

MC3300xR
PP+
Pili

MC32N0
PP
Pili

Uygula­namaz

Uygula­namaz

• MC3390xR, MC3300xR PowerPrecision+ pil ile uyumludur.

• MC3390xR, tüm istasyonlarla uyumludur.

• Tüm MC32N0 istasyon yuvalarını kullanmak için ek bir adaptör gerekir. Bunlar,
iletişim sağlamaz ve yalnızca şarj amaçlı kullanılır.

• MC3390xR pil şarj cihazı yuvaları tüm pillerle uyumludur (MC3300xR
PowerPrecision+ ve MC32N0 PowerPrecision).

• MC32N0, MC3300xR istasyonlarıyla uyumlu değildir.

Şarj Etme

MC32N0

PP

Pilleri

Uygula­namaz

Uygula­namaz

MC3300xR

İstasyonları

Evet Hayır Evet Hayır

Evet Evet Evet Evet

MC32N0

İstas-

yonları

Adaptör ile

MC3300xR

Pil Şarj

Cihazı

Uygula­namaz

namaz

MC32N0

Pil Şarj

Cihazı

Uygula­namaz

Uygula­namaz

MC3390xR'yi ve/veya yedek pili şarj etmek için aşağıdaki aksesuarlardan birini
kullanın.

Açıklama Parça Numarası

Yedek Pil Şarj Cihazı ile
1 Yuvalı USB Şarj
İstasyonu

5 Yuvalı Yalnızca Şarj
ShareCradle'ı

5 Yuvalı Ethernet
ShareCradle'ı

4 Yuvalı Pil Şarj
Cihazlı 4 Yuvalı Şarj
ShareCradle'ı

CRD-MC33-2SUCHG-01 Evet Evet Evet Hayır

CRD-MC33-5SCHG-01 Evet Hayır Hayır Hayır

CRD-MC33-5SETH-01 Evet Hayır Hayır Evet

CRD-MC33-4SC4BC-01 Evet Evet Hayır Hayır

Şarj Etme İletişim

Pil (Cihaz

İçerisinde)

Yedek Pil USB Ethernet

Hızlı Başvuru Kılavuzu 11

Açıklama Parça Numarası

4 Yuvalı Pil Şarj Cihazlı
4 Yuvalı Ethernet
ShareCradle'ı

4 Yuvalı Yedek Pil Şarj
Cihazı

20 Yuvalı Yedek Pil Şarj
Cihazı

USB Şarj Kablosu CBL-MC33-USBCHG-01 Evet Hayır Evet Hayır

MC33XX İstasyon
Adaptörüyle MC32N0
1 Yuvalı İstasyon

CRD-MC33-4SE4BC-01 Evet Evet Hayır Evet

SAC-MC33-4SCHG-01 Hayır Evet Hayır Hayır

SAC-MC33-20SCHG-01 Hayır Evet Hayır Hayır

CRD3000-1001RR
ADP-MC33-CRDCUP-01

Şarj Etme İletişim

Pil (Cihaz

İçerisinde)

Evet Evet

Yedek Pil USB Ethernet

(Yedek pil
yuvasında
yalnızca
MC32N0 pillerini
şarj eder)

Evet Hayır

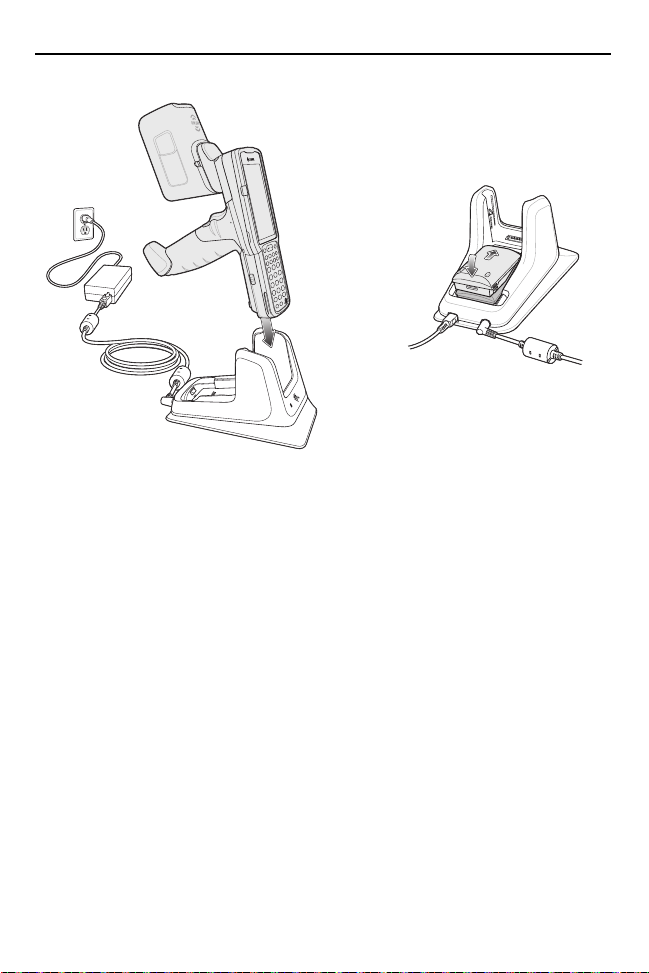

Ana pili şarj etmek için:

1. Şarj aksesuarını uygun güç kaynağına bağlayın.

2. MC3390xR'yi bir istasyona yerleştirin veya kabloya bağlayın. MC3390xR

açılır ve şarj olmaya başlar. Şarj/Bildirim LED'i, şarj olurken sarı renkte kalır,
tam olarak şarj olduğunda ise sabit bir şekilde yeşil yanar.

Şarj Etme Sıcaklığı

Pilleri, 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya
istasyon, pil şarj işlemini daima güvenli ve akıllı bir şekilde gerçekleştirir. Daha
yüksek sıcaklıklarda [örneğin yaklaşık +37°C (+98°F)] cihaz veya istasyon, pili
kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini devre dışı
bırakıp etkinleştirebilir. Cihaz ve şarj istasyonu, şarj işleminin anormal sıcaklıklar
nedeniyle devre dışı bırakılması durumunda ilgili LED'i aracılığıyla bildirimde
bulunur.

Yedek Pili Şarj Etme

1. Yedek pil yuvasına yedek pil takın.

2. Pilin uygun bir şekilde takıldığından emin olun.

12 MC3390xR

3. Yedek Pil Şarj LED'i yanıp sönerek cihazın aşağıdaki şarj durumlarını

gösterir:

Durum Gösterge

Kapalı Pil şarj olmuyor.

Pil, istasyona veya güç kaynağına doğru bir şekilde
takılmamış.
İstasyona güç verilmiyor.

Yavaş Yanıp Sönen Sarı
Her 3 saniyede bir

Sabit Sarı Pil şarj oluyor.
Sabit Yeşil Pil şarj işlemi tamamlandı.
Hızlı Yanıp Sönen

Kırmızı
Saniyede 2 kez yanıp
sönme

Sabit Kırmızı Yedek pil şarj olmaktadır ve pilin kullanım ömrü

1 Yuvalı USB Şarj İstasyonu:

• Mobil bilgisayarı ve pili şarj etmek için 9 VDC güç sağlar.

• Yedek pili şarj etmek için 4,2 VDC güç sağlar.

• Mobil bilgisayar ile ana bilgisayar veya diğer USB cihazlar (örneğin, yazıcı)
arasındaki veri iletişimi için bir USB bağlantı noktası sağlar.

• Mobil bilgisayar ile bir ana bilgisayar arasında bilgileri eşitler. Özel veya
üçüncü taraf yazılımlar aracılığıyla mobil bilgisayarı kurumsal veri tabanlarıyla
da eşitleyebilir.

• Aşağıdaki pillerle uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision gelişmiş pil (sadece yedek pil

yuvasında).

Pil şarj oluyor ancak pil tamamen boşalmış ve cihazı
çalıştırmak için yeterli şarja henüz sahip değil.

Şarj etme hatası, örneğin:
Sıcaklık çok düşük ya da çok yüksektir.
Şarj işlemi çok uzun sürmüş ve tamamlanamamıştır
(Genellikle sekiz saat sürer).

dolmuştur.
Şarj işlemi tamamlanmıştır ve pilin kullanım ömrü
dolmuştur.

Hızlı Başvuru Kılavuzu 13

5 Yuvalı Yalnızca Şarj ShareCradle'ı:

• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.

• Aynı anda beş adede kadar mobil bilgisayarı şarj eder.

• Aşağıdaki pilleri kullanan cihazlarla uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

14 MC3390xR

Güç LED'i

5 Yuvalı Ethernet ShareCradle'ı:

• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.

• Aynı anda beş adede kadar mobil bilgisayarı şarj eder.

• Aşağıdaki pilleri kullanan cihazlarla uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

Hızlı Başvuru Kılavuzu 15

1000 LED
100/10 LED

4 Yuvalı Pil Şarj Cihazlı 4 Yuvalı ShareCradle:

• Cihazı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.

• Yedek pilleri şarj etmek için 4,2 VDC güç sağlar.

• Aynı anda dört adede kadar mobil bilgisayarı ve dört yedek pili şarj eder.

• Aşağıdaki pillerle uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

16 MC3390xR

Güç LED'i

Yedek Pil
Şarj LED'i

Yedek Pil Yuvası

Şarj Yuvası

4 Yuvalı Pil Şarj Cihazlı 4 Yuvalı Ethernet ShareCradle'ı:

• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.

• Yedek pilleri şarj etmek için 4,2 VDC güç sağlar.

• Aynı anda dört adede kadar mobil bilgisayarı ve dört yedek pili şarj eder.

• Aşağıdaki pillerle uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

Hızlı Başvuru Kılavuzu 17

1000 LED
100/10 LED

Yedek Pil Şarj LED'i

Yedek Pil
Yuvası

Şarj Yuvası

Güç LED'i

Yedek Pil
Şarj LED'i

4 Yuvalı Pil Şarj Cihazı:

• Dört adede kadar MC3300xR yedek pilini şarj eder.

• Yedek pili şarj etmek için 4,2 VDC güç sağlar.

• Aşağıdaki pillerle uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

18 MC3390xR

Güç LED'i

Yedek Pil
Şarj LED'i

20 Yuvalı Pil Şarj Cihazı:

• Yirmi adede kadar MC3300xR yedek pilini şarj eder.

• Yedek pili şarj etmek için 4,2 VDC güç sağlar.

• Aşağıdaki pillerle uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

USB Şarj Kablosu:

• Pili şarj etmek için 5 VDC güç sağlar.

• Cihaz için güç ve/veya USB üzerinden ana bilgisayarla iletişim sağlar.

• Aşağıdaki pilleri kullanan cihazlarla uyumludur:

• MC3300xR 5200 mAh ve 7000 mAh PowerPrecision+ gelişmiş pil.

• MC32N0 5200 mAh PowerPrecision+ gelişmiş pil.

Hızlı Başvuru Kılavuzu 19

MC33XX Yalnızca Şarj Adaptörü:

MC33XX Yalnızca Şarj Adaptörünü, MC32N0 istasyonları ve MC3390xR mobil
bilgisayarla geriye dönük uyumluluk sağlamak için kullanın.

• MC33XX Yalnızca Şarj Adaptörü; MC32N0 1 Yuvalı USB İstasyonunu,
MC32N0 4 Yuvalı Yalnızca Şarj İstasyonunu ve MC32N0 4 Yuvalı Ethernet
İstasyonunu destekler.

• MC33XX Yalnızca Şarj Adaptörü sadece şarj etmek için kullanılır; MC32N0
istasyonlarıyla kullanıldığında iletişim sağlamaz.

• MC32N0 1 Yuvalı USB İstasyonu, cihazı şarj etmek için 5,4 VDC güç sağlar.

• MC32N0 1 Yuvalı USB İstasyonu (MC33XX Yalnızca Şarj Adaptörü bulunan),
MC3300xR PowerPrecision+ gelişmiş pili veya MC32N0 PowerPrecision
gelişmiş pili şarj eden MC3390xR ile uyumludur. Ancak MC32N0 1 Yuvalı USB
İstasyonu yedek pil yuvası yalnızca MC32N0 PowerPrecision pillerle
uyumludur.

20 MC3390xR

MC33XX Yalnızca Şarj Adaptörünü takmak için:

1. MC32N0 istasyonunu ve temas noktalarını, alkollü ıslak mendili parmağınızla

ileri ve geri hareket ettirerek temizleyin.
Cihaz temizliği hakkında daha fazla bilgi için MC33XX Mobil Bilgisayar

Kullanım Kılavuzu'nun Bakım ve Sorun Giderme bölümüne bakın.

2. Adaptörün arkasındaki yapıştırıcıyı soyarak çıkarın.

Hızlı Başvuru Kılavuzu 21

3. Adaptörü MC32N0 istasyonuna takın ve istasyonun alt kısmına iyice

yerleştirin.

4. MC3390xR cihazını, MC32N0 istasyonuna takın.

22 MC3390xR

Tarama

MC3390xR aşağıdaki veri yakalama seçeneklerini sunar:

Görüntüleyici

• SE4750-MR 2D

• SE4850 2D Uzun Menzil.

Görüntüleyici ile Barkod Yakalama

Barkod verilerini yakalamak için:

1. Uygulamanın cihazda açık ve metin alanının odakta olduğundan (metin

imleci, metin alanında olmalıdır) emin olun.

2. Cihazın üst kısmını barkoda doğrultun.

3. Tarama veya Tetik düğmesini basılı tutun. Hedeflemeye yardımcı olmak için

kırmızı lazer hedefleme modeli açılır.

4. Barkodun, hedefleme modelindeki artı işaretinin oluşturduğu alanın içinde

olduğundan emin olun. Hedefleme noktası, parlak ışıklandırmalı yerlerde
görünürlüğü artırmak için kullanılır.

Barkodun başarılı bir şekilde okunduğunu belirtmek için tarama LED'leri
varsayılan olarak yeşil renkte yanar ve sesli uyarı duyulur.

NOT Cihaz Liste Alma Modu'ndayken, artı işaretinin ortası barkoda

dokunana kadar barkodu okumaz.

Tarama hedefleme modeli, tarayıcı yapılandırmasına bağlı olarak
farklı görünebilir.

Hızlı Başvuru Kılavuzu 23

5. Tarama düğmesini veya Tetiği serbest bırakın.

6. Barkod içeriği, metin alanında görünür.

Optimum RFID Etiketi Okuma

RFID etiketlerini okumak için:

1. Etiket okuma işlevini etkinleştirmek için bir RFID okuyucu uygulaması

kullanın. Örnek uygulama için RFID Okuyucu simgesine dokunun.

2. Cihazı etikete doğrultun; etiketin yönüne bağlı olarak cihazı yatay veya dikey

tutun. Etiket ile anten arasındaki mesafe yaklaşık okuma menzilidir.

3. Telsiz frekansı (RF) görüş alanındaki tüm RFID etiketlerini sorgulamak ve

bulunan her etiketten veri yakalamak için tetiğe basın veya uygulama
ekranındaki Oku komutuna dokunun.

4. Etiketleri sorgulamayı durdurmak için tetiği bırakın veya Okumayı Durdur

komutuna dokunun.

24 MC3390xR

Ergonomiyle İlgili Hususlar

Mola vererek çalışılması ve arada bir görev değişimi yapılması önerilir.

Dik Tarama İçin En Uygun Duruş

Alçak Seviyeden Tarama İçin En Uygun Duruş

Sol ve sağ dizi sırayla kullanın.

Hızlı Başvuru Kılavuzu 25

Yüksek Seviyeden Tarama İçin En Uygun Duruş

Sol ve sağ eli sırayla kullanın.

Eğilmeyin

26 MC3390xR

Uzanmayın

Bileğinizin Fazla Bükülmemesine Dikkat Edin

Yasal Bilgiler

Bu cihaz, Zebra Technologies Corporation tarafından onaylanmıştır.

Bu kılavuz, MC3300xR Numaralı Model için geçerlidir.

Tüm Zebra cihazları, satıldıkları yerlerde geçerli olan kural ve düzenlemelere
uygun olacak şekilde tasarlanmıştır ve gerektiği gibi etiketlenecektir.

Yerel dildeki çeviriler, şu web sitesinde bulunabilir: www.zebra.com/support

Zebra ekipmanlarında, Zebra tarafından açıkça onaylanmayan değişiklik ya da
düzenlemelerin yapılması, kullanıcının ekipmanı kullanma iznini geçersiz kılabilir.

.

Hızlı Başvuru Kılavuzu 27

Belirtilen maksimum çalışma sıcaklığı: 50°C.

DİKKAT Yalnızca onaylı ve UL Listesinde bulunan aksesuarları, pil

takımlarını ve pil şarj cihazlarını kullanın.

Islak/nemli mobil bilgisayarları veya pilleri KESİNLİKLE ŞARJ
ETMEYİN. Harici bir güç kaynağına bağlanmadan önce tüm
bileşenlerin kuru olması gerekir.

Bluetooth® Kablosuz Teknolojisi

Bu, onaylı bir Bluetooth® ürünüdür. Daha fazla bilgi edinmek veya Son Ürün
Listesini görüntülemek için lütfen www.bluetooth.org/tpg/listings.cfm
ziyaret edin.

adresini

Kablosuz Cihazlar İçin Ülke Onayları

Telsizin/telsizlerin aşağıdaki ülkelerde ve kıtalarda kullanımının onaylandığını
gösteren yasal işaretler onaya tabi olarak cihaza uygulanır: Amerika Birleşik
Devletleri, Kanada, Japonya, Çin, Güney Kore, Avustralya ve Avrupa

Diğer ülke işaretlerinin ayrıntıları için lütfen Zebra Uygunluk Beyanı'na (DoC) göz
atın. Bu belge www.zebra.com/doc

1

: Avrupa kapsamındaki ülkeler; Avusturya, Belçika, Bulgaristan, Hırvatistan,

Not
Çekya, Kıbrıs, Danimarka, Estonya, Finlandiya, Fransa, Almanya, Yunanistan,
Macaristan, İzlanda, İrlanda, İtalya, Letonya, Lihtenştayn, Litvanya, Lüksemburg,
Malta, Hollanda, Norveç, Polonya, Portekiz, Romanya, Slovakya, Slovenya,
İspanya, İsveç, İsviçre ve Birleşik Krallık'tır.

adresinden edinilebilir.

1

.

DİKKAT Cihazın, düzenleyici kurum onayı olmadan çalıştırılması yasa

dışıdır.

Ülke Dolaşımı

Bu cihaz, ürünün kullanıldığı ülkeye özgü doğru kanallarda çalışmasını
sağlayacak olan Uluslararası Dolaşım özelliğine (IEEE802.11d) sahiptir.

Duruma Özel (Ad-Hoc) Çalışma (2,4 GHz bant)

Duruma özel çalışma 1-11 Kanallarıyla (2412-2462 MHz) sınırlıdır.

28 MC3390xR

Wi-Fi Direct

Çalışma, kullanıldığı ülkede desteklendiği şekliyle aşağıdaki kanallarla/bantlarla
sınırlıdır:

• Kanal 1-11 (2412 - 2462 MHz)

• Kanal 36-48 (5150 - 5250 MHz)

• Kanal 149-165 (5745 - 5825 MHz)

Çalışma Frekansı – FCC ve IC

Sadece 5 GHz

Industry Canada Bildirimi:

Dikkat: 5150-5250 MHz bandında cihaz, ortak kanaldaki mobil uydu sistemleriyle

olası zararlı parazitleri azaltmak için yalnızca iç mekanda kullanılabilir. 5250-5350
MHz ve 5650-5850 MHz'de yüksek güçlü radarlar ana kullanıcı olarak
belirlenmiştir (yani bunlar önceliklidir) ve bu radarlar parazite ve/veya LE-LAN
cihazlarının hasar görmesine neden olabilir.

Avertissement: Le dispositive fonctionnant dans la bande 5150-5250 MHz est
réservé uniquement pour une utilisation à l'intérieur afin de réduire les risques de
brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes
canaux. Les utilisateurs de radars de haute puissance sont désignés utilisateurs
principaux (c.-à-d., qu'ils ont la priorité) pour les bands 5250-5350 MHz et
5650-5850 MHz et que ces radars pourraient causer du brouillage et/ou des
dommages aux dispositifs LAN-EL.

Sadece 2,4 GHz

ABD'de 802.11 çalışması için 1-11 arası kanallar kullanılabilir. Kanal aralığı, ürün
yazılımına göre sınırlandırılmıştır.

Hızlı Başvuru Kılavuzu 29

Sağlık ve Güvenlik Önerileri

Ergonomiye Yönelik Öneriler

DİKKAT Ergonomiye bağlı yaralanma riskini ortadan kaldırmak ya da en

aza indirmek için aşağıdaki önerileri uygulayın. Çalışanların
yaralanmasını önlemek üzere şirketinizde uygulanan güvenlik
programlarına bağlı kaldığınızdan emin olmak için şirketinizin
Sağlık ve Güvenlik Yöneticisine danışın.

• Tekrarlanan hareketleri azaltın ya da yapmayın

• Doğal pozisyonunuzu koruyun

• Aşırı kuvvet uyguladığınız durumları azaltın ya da ortadan kaldırın

• Sık kullanılan nesneleri kolay ulaşılabilecek yerlere koyun

• Çalışma yüksekliğini doğru ayarlayın

• Titreşimleri azaltın ya da ortadan kaldırın

• Doğrudan basıncı azaltın ya da ortadan kaldırın

• Ayarlanabilir iş istasyonları sağlayın

• Yeterince mesafe bırakın

• Uygun bir çalışma ortamı sağlayın

• Çalışma süreçlerini iyileştirin

Araç Kurulumu

RF sinyalleri, motorlu araçlarda gerektiği gibi takılmamış veya yeterince
korunmayan elektronik sistemleri (güvenlik sistemleri dahil) etkileyebilir.
Aracınızla ilgili olarak üreticiye veya üretici temsilcisine danışın. Ayrıca aracınıza
eklenen her tür ekipmanın üreticisine de danışmanız gerekir.

Hava yastıkları büyük bir güçle şişer. Hava yastığının üzerine veya hava
yastığının açılacağı alana takılı ya da taşınabilir kablosuz ekipman da dahil olmak
üzere herhangi bir nesne KOYMAYIN. Araç içi kablosuz ekipman gerektiği gibi
takılmazsa hava yastığı şiştiğinde ciddi yaralanmalar meydana gelebilir.

Cihazı kolayca erişebileceğiniz bir yere yerleştirin. Cihazı, gözlerinizi yoldan
ayırmadan erişebileceğiniz bir şekilde yerleştirin.

Not: Kamu yollarında arama geldiğinde kornanın çalmasını veya ışıkların
yanmasını sağlayacak şekilde bir uyarı cihazıyla bağlantı kurulması yasaktır.

ÖNEMLİ Cihazı kurmadan veya kullanmadan önce ön cam montajı ve

ekipman kullanımına ilişkin eyalet yasalarını ve yerel yasaları
kontrol edin.

30 MC3390xR

Güvenli Kurulum İçin

• Telefonunuzu sürücünün görüşünü engelleyen ya da aracın çalışmasına engel
teşkil eden bir konuma yerleştirmeyin.

• Hava yastıklarının üzerini kapatmayın.

Yol Güvenliği

Araç kullanırken not almayın veya cihazı kullanmayın. Bir "yapılacaklar" listesi
hazırlamak veya adres defterinizi karıştırmak, sizi asıl sorumluluğunuz olan aracı
güvenli bir şekilde kullanmaktan alıkoyabilir.

Araç kullanırken en büyük sorumluluğunuz aracı sürmektir. Bütün dikkatinizi yola
verin. Araç kullandığınız bölgelerdeki kablosuz cihaz kullanımına ilişkin yasa ve
düzenlemeleri öğrenin. Bunlara daima uyun.

Kablosuz Cihaz Kullanımına Yönelik Uyarılar

Lütfen kablosuz cihazların kullanımıyla ilgili tüm

uyarı bildirimlerine uyun.

Tehlikeli Olabilecek Ortamlar: Araç Kullanımı

Benzin depolarında, kimyasal maddeler içeren fabrikalarda, havaya kimyasal
maddelerin ya da tohum, toz veya metal tozları gibi taneciklerin karıştığı yerlerde
ve normalde aracınızın motorunu çalıştırmamanızın önerildiği her yerde telsiz
cihazlarının kullanımına ilişkin kısıtlamalara uymanız gerekmektedir.

Hava Taşıtlarında Güvenlik

Havaalanı veya hava yolu çalışanları kablosuz cihazınızı kapatma talimatını
verdiğinde bu talimatı uygulayın. Cihazınızda "uçuş modu" veya benzer bir özellik
bulunuyorsa hava yolu çalışanlarına uçuş sırasında bu özelliği kullanıp
kullanamayacağınızı sorun.

Hastanelerde Güvenlik

Kablosuz cihazlar, telsiz frekansı enerjisi yayar ve elektrikli tıbbi ekipmanları
etkileyebilir.

Hastanelerde, kliniklerde veya sağlık tesislerinde sizden istendiğinde kablosuz
cihazlarınızı kapatmalısınız. Bu gereklilikler, hassas tıbbi ekipmanlarla parazit
olasılığının önlenmesi içindir.

Hızlı Başvuru Kılavuzu 31

Kalp Pilleri

Kalp pili üreticileri, kalp pilinde parazit olasılığının önlenmesi için portatif kablosuz
cihazlar ile kalp pili arasında en az 15 cm'lik (6 inç) bir mesafenin korunmasını
önermektedir. Bu öneriler, bağımsız araştırmalar ve Kablosuz Teknoloji
Araştırması önerileriyle uyuşmaktadır.

Kalp pili olan kişiler:

• AÇIK konumdayken cihazı HER ZAMAN kalp pillerinden en az 15 cm (6 inç)
uzakta tutmalıdır.

• Cihazı, göğüs ceplerinde taşımamalıdır.

• Parazit olasılığını en aza indirmek için cihazı kalp pilinden uzak olan kulağına
götürmelidir.

• Parazit meydana geldiğine dair herhangi bir şüpheniz olması durumunda
cihazınızı KAPATIN.

Diğer Tıbbi Cihazlar

Kablosuz ürününüzün çalışmasının tıbbi cihaz ile parazite neden olup
olmayacağını öğrenmek için lütfen doktorunuza veya tıbbi cihazın üreticisine
danışın.

RF Enerjisine Maruz Kalmaya İlişkin Yönergeler

Güvenlik Bilgileri

RF Enerjisine Maruz Kalma Düzeyini Azaltma – Doğru Kullanım Yöntemi

Cihazı yalnızca verilen talimatlara uygun şekilde çalıştırın.

Uluslararası

Cihaz, insanların telsiz cihazlardan kaynaklanan elektromanyetik alanlara maruz
kalmasını kapsayan, kabul görmüş uluslararası standartlarla uyumludur.
Elektromanyetik alanlara maruz kalmaya ilişkin "uluslararası" standartlarla ilgili
bilgi için www.zebra.com/doc
başvurun.

Kablosuz cihazlardan gelen RF enerjisinin güvenliği hakkında daha fazla bilgi
edinmek için Corporate Responsibility (Kurumsal Sorumluluk) bölümünün altında
bulunan www.zebra.com/responsibility

adresindeki Zebra Uygunluk Beyanı'na (DoC)

adresine bakın

32 MC3390xR

Avrupa

Bu cihaz, tipik vücuda takılı olarak çalıştırma uygulamaları için test edilmiştir.
AB Uyumluluğundan emin olmak için yalnızca Zebra tarafından test edilmiş ve
onaylanmış kemer askılarını, kılıfları ve benzer aksesuarları kullanın.

ABD

Eş Konumluluk Bildirimi

FCC RF enerjisine maruz kalma gerekliliklerine uymak amacıyla, bu verici için
kullanılan anten, bu belgede onaylananlar haricinde başka bir verici veya antenle
eş konumlu olarak veya birlikte çalıştırılarak kullanılmamalıdır.

El Tipi Cihazlar

Bu cihaz, tipik vücuda takılı olarak çalıştırma uygulamaları için test edilmiştir.
FCC Uyumluluğunu sağlamak için yalnızca Zebra tarafından test edilmiş ve
onaylanmış kemer askılarını, kılıfları ve benzer aksesuarları kullanın. Üçüncü
taraf kemer askılarının, kılıfların ve benzer aksesuarların kullanılması, FCC RF
enerjisine maruz kalma uyumluluk gereksinimlerine uymayabilir ve bundan
kaçınılmalıdır.

Bu cihaz, tipik elde tutarak çalıştırma uygulamaları için test edilmiştir. FCC'nin RF
enerjisine maruz kalma yönergelerine uygun olduğuna karar verilen tüm bildirilmiş
SAR seviyelerindeki bu model telefonlar için FCC bir Ekipman İzni sağlamıştır. Bu
model telefonların SAR bilgileri FCC'de kayıtlıdır ve www.fcc.gov/oet/ea/fccid
adresindeki Display Grant (İzni Görüntüle) bölümünde bulunabilir.

Üçüncü taraf aksesuarların kullanılması, FCC'nin RF enerjisine maruz kalma
uyumluluk gereksinimlerine uymayabilir ve bundan kaçınılmalıdır.

Kanada

Bu cihaz, tipik elde tutarak çalıştırma uygulamaları için test edilmiştir.
ISED'nin RF enerjisine maruz kalma yönergelerine uygun olduğuna karar
verilen tüm bildirilmiş SAR seviyelerindeki bu model telefonlar için ISED
onay vermiştir. Bu model telefonların SAR bilgileri ISED'de kayıtlıdır ve
https://sms-sgs.ic.gc.ca/equipmentSearch/searchRadioEquipments adresindeki
SAR Results (SAR Sonuçları) bölümünde bulunabilir.

Üçüncü taraf aksesuarların kullanılması, ISED'nin RF enerjisine maruz kalma
uyumluluk gereksinimlerine uymayabilir ve bundan kaçınılmalıdır.

Hızlı Başvuru Kılavuzu 33

1

3

2

Cet appareil a été testé pour une opération manuelle typique. L'ISED
a approuvé ces modèles de téléphones avec tous les niveaux SAR
déclarés évalués conformément aux directives d'exposition RF ISED.
L'information SAR sur ces modèles de téléphones est en mémoire
avec l'ISED et peut être trouvée dans la section Résultats SAR de

sms-sgs.ic.gc.ca/equipmentSearch/searchRadioEquipements

L'utilisation d'accessoires tiers peut ne pas garantir la conformité aux exigences
d'exposition RF ISED, et devrait être évitée.

ISED'nin RF enerjisine maruz kalma gereksinimiyle uyumluluğu sağlamak için
kullanıcı, RFID Cihazı verici anteninin ön kısmını yakında bulunan kişilerden en
az 55 mm uzakta tutmalıdır.

.

Lazer Cihazlar

2. Sınıf lazer tarayıcılarda düşük güçte, görülebilir ışık diyotu kullanılır. Güneş gibi

çok parlak diğer ışık kaynaklarında olduğu gibi lazer ışık demetine de doğrudan
bakılmamalıdır. 2. Sınıf lazerlere anlık maruz kalmanın tehlikesiz olduğu
bilinmektedir.

DİKKAT Burada belirtilenler dışındaki kumandaların kullanılması,

ayarların yapılması ya da işlemlerin uygulanması, tehlikeli lazer
ışığına maruz kalınmasına neden olabilir.

Tarayıcı Etiketleri

Etiketlerde Yazılı Olanlar:

1. LAZER IŞIĞI - 2. SINIF LAZER ÜRÜNÜ IŞIK DEMETİNE DOĞRUDAN

BAKMAYIN.

34 MC3390xR

2. DİKKAT - AÇIKKEN 2. SINIF LAZER IŞIĞI YAYAR. DOĞRUDAN

BAKMAYIN.

3. 24 HAZİRAN 2007 TARİHLİ 50 NUMARALI LAZER BİLDİRİMİ VE IEC/EN

60825-1:2014'E UYGUN ŞEKİLDE YAPILAN DEĞİŞİKLİKLER HARİCİNDE
21CFR1040.10 VE 1040.11 İLE UYUMLUDUR.

LED Cihazlar

IEC 62471:2006 ve EN 62471:2008 uyarınca "MUAF RİSK GRUBU" olarak
sınıflandırılır

Darbe süresi: SE4750'li MC3300U RFID mobil bilgisayar için 1,7 ms

Darbe süresi: SE4850'li MC3300U RFID mobil bilgisayar için Sürekli Dalga

Güç Kaynağı

YALNIZCA belirtilen elektrik değerlerine sahip, Zebra onaylı, Ulusal Olarak Kabul
Gören Test Laboratuvarı (NRTL) sertifikalı ITE (LPS/SELV) güç kaynaklarını
kullanın: En az 50°C maksimum ortam sıcaklığında 5 VDC çıkışlı, minimum 2,5 A.
Başka bir güç kaynağının kullanılması, bu birime verilen onayları geçersiz kılar ve
tehlikeli olabilir.

Piller

Tayvan - Geri Dönüşüm

EPA (Çevre Koruma Kurumu), Atık İmha Kanunu'nun 15.
Maddesi uyarınca, kuru pil üreten veya ithal eden firmaların
satışta, dağıtımda ya da promosyonda kullanılan pillerin
üzerinde geri dönüşüm işaretleri belirtmelerini zorunlu tutar.
Doğru pil imha yöntemleri için yetkili bir Tayvan geri dönüşüm uzmanına
başvurun.

Pil Bilgileri

DİKKAT Pil, yanlış türde bir pille değiştirilirse patlama riski oluşur. Pilleri

talimatlara uygun olarak atın.

Yalnızca onaylı piller kullanın. Pil şarj özelliğine sahip aksesuarların aşağıdaki pil
modelleriyle kullanımı onaylanmıştır:

• Model BT-000337 (3,7 Vdc, 5200 mAh)

• Model BT-000375 (3,7 Vdc, 7000 mAh)

Hızlı Başvuru Kılavuzu 35

Zebra onaylı şarj edilebilir pil takımları, en yüksek sektör standartlarına göre
tasarlanmış ve imal edilmiştir.

Bununla birlikte, değiştirilmeden önce pilin ne kadar süre kullanılabileceğine veya
saklanabileceğine ilişkin kısıtlamalar vardır. Sıcak, soğuk, sert çevre koşulları ve
sert düşürme gibi birçok faktör pilin fiili kullanım ömrünü etkiler.

Piller altı aydan daha uzun bir süre saklandığında pilin genel kalitesinde bazı
kalıcı kayıplar ortaya çıkabilir. Kapasite kaybını, metalik parçaların paslanmasını
ve elektrolit sızıntısını önlemek için pilleri yarı şarj edilmiş ve ekipmandan
çıkarılmış olarak, kuru ve serin bir yerde saklayın. Pilleri bir yıl veya daha uzun bir
süre saklayacaksanız şarj seviyesinin en az yılda bir kez denetlenmesi ve pillerin
yarısı dolacak şekilde şarj edilmesi gerekir.

Çalışma süresinde ciddi bir azalma görüldüğünde pili değiştirin.

İster mobil bilgisayarla veya barkod tarayıcıyla verilmiş, ister ayrıca satın alınmış
olsun tüm Zebra pillerinin standart garanti süresi bir yıldır. Zebra pilleriyle ilgili
daha fazla bilgi için lütfen şu adresi ziyaret edin: www.zebra.com/batterybasics

.

Pil Emniyet Yönergeleri

Birimlerin şarj edildiği alanda toz, kir ve yanıcı veya kimyasal maddeler
bulunmamalıdır. Cihaz ticari olmayan bir ortamda şarj edilirken son derece dikkatli
olunmalıdır.

• Kullanım kılavuzunda bulunan pili kullanma, saklama ve şarj etme
talimatlarına uyun.

• Hatalı pil kullanımı yangına, patlamaya veya başka tehlikelere yol açabilir.

• Mobil cihazın pillerini şarj etmek için pil ve şarj cihazı sıcaklığının 0ºC ile +40ºC
(+32ºF ile +104ºF) arasında olması gerekir.

• Uyumlu olmayan pilleri ve şarj cihazlarını kullanmayın. Uyumlu olmayan pil
veya şarj cihazı kullanımı yangına, patlamaya, sızıntıya veya başka tehlikelere
yol açabilir. Bir pilin veya şarj cihazının uyumluluğuna ilişkin sorunuz varsa
Zebra destek merkezi ile iletişim kurun.

• Şarj kaynağı olarak USB bağlantı noktası kullanan cihazlarda, cihaz yalnızca
USB-IF logosu olan veya USB-IF uyum programını tamamlayan ürünlere
bağlanmalıdır.

• Parçalarına ayırmayın, açmayın, ezmeyin, bükmeyin, biçimini bozmayın,
delmeyin veya parçalamayın.

• Pille çalışan bir cihazın sert bir yüzeye düşmesiyle oluşan şiddetli darbe pilin
aşırı ısınmasına yol açabilir.

• Pile kısa devre yaptırmayın, metal veya iletken nesnelerin pil uçlarına temas
etmesine izin vermeyin.

36 MC3390xR

• Pilde değişiklik yapmayın, yeniden üretim için kullanmayın, pilin içine yabancı
nesneler sokmaya çalışmayın, pili suya ya da başka sıvılara daldırmayın ya da
yangına, patlamaya veya başka tehlikelere maruz bırakmayın.

• Ekipmanı çok ısınabileceği yerlerde, örneğin park etmiş bir araçta veya
radyatörün ya da başka bir ısı kaynağının yanında bırakmayın veya bu tür
yerlerde saklamayın. Pili mikrodalga fırına veya kurutucuya koymayın.

• Pil, çocuklar tarafından yetişkin gözetimi altında kullanılmalıdır.

• Kullanılmış şarj edilebilir pilleri gerektiği şekilde atmak için lütfen yerel
düzenlemelere uyun.

• Pilleri ateşe atmayın.

• Pil yutulursa derhal tıbbi yardım alın.

• Pilin sızıntı yapması durumunda, sıvının deriniz veya gözlerinizle temas
etmesine izin vermeyin. Sıvıyla temas durumunda etkilenen bölgeyi bol
miktarda suyla yıkayın ve doktorunuza başvurun.

• Ekipmanınızın veya pilinizin zarar gördüğünden şüpheleniyorsanız
incelenmesi için Zebra destek merkezi ile iletişim kurun.

Telsiz Frekansı Parazit Gereksinimleri - FCC

Bu cihaz, FCC Kuralları'nın 15. Bölümü ile uyumludur. Cihazın çalışması şu iki
koşula bağlıdır: (1) Bu cihaz zararlı parazite neden olmamalıdır ve (2) bu cihaz,
istenmeyen şekilde çalışmasına neden olabilecekler de dahil olmak üzere alınan
tüm parazitleri kabul etmelidir.

Not: Bu cihaz test edilmiş ve FCC Kuralları Bölüm 15 uyarınca B Sınıfı dijital cihaz
sınırlamalarına uygun olduğu belirlenmiştir. Bu sınırlar, bir yerleşim alanında
kurulum sırasında oluşabilecek zararlı parazite karşı yeterli düzeyde koruma
sağlamak amacıyla belirlenmiştir. Bu ekipman telsiz frekansı enerjisi üretir,
kullanır, yayabilir ve talimatlara uygun olarak kurulmadığında ya da
kullanılmadığında, telsiz iletişimlerinde zararlı parazitlere neden olabilir. Ancak
belirli bir kurulumda parazit oluşmayacağı garanti edilemez. Bu ekipman, telsiz
veya televizyon yayınının alınmasını olumsuz etkileyen parazite neden olursa (bu
durum, ekipman açılıp kapatılarak belirlenebilir) kullanıcının aşağıdaki
önlemlerden birini veya birkaçını deneyerek paraziti gidermeye çalışması önerilir:

• Alıcı antenin yönünün veya yerinin değiştirilmesi.

• Ekipman ile alıcı arasındaki mesafenin artırılması.

• Ekipmanın, alıcının bağlı olduğu devreden farklı bir devredeki prize takılması.

• Yardım için satıcıya veya deneyimli bir telsiz/TV teknisyenine danışılması.

Hızlı Başvuru Kılavuzu 37

Telsiz Vericileri (15. Bölüm)

Bu cihaz, FCC Kuralları'nın 15. Bölümü ile uyumludur. Cihazın çalışması şu iki
koşula bağlıdır: (1) Bu cihaz zararlı parazite neden olmamalıdır ve (2) bu cihaz,
istenmeyen şekilde çalışmasına neden olabilecekler de dahil olmak üzere alınan
tüm parazitleri kabul etmelidir.

Telsiz Frekansı Parazit Gereksinimleri ­Kanada

Innovation, Science and Economic Development Canada ICES-003 Uyumluluk
Etiketi: CAN ICES-3 (B)/NMB-3(B)

Telsiz Vericileri

Bu cihaz, Industry Canada'nın lisans gerektirmeyen RSS standartlarıyla
uyumludur. Cihazın çalışması şu iki koşula bağlıdır: (1) Bu cihaz parazite neden
olmamalıdır ve (2) bu cihaz, cihazın istenmeden çalışmasına yol açan parazitler
dahil olmak üzere, alınan her türlü paraziti kabul etmelidir.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux deux
conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2)
l'utilisateur de l'appareil doit accepter tout brouillage radio électrique subi même si
le brouillage est susceptible d'en compromettre le fonctionnement.

RLAN Cihazları İçin:

5 GHz RLAN'ın Kanada'da kullanımı için aşağıdaki kısıtlamalar mevcuttur:

• Kısıtlı Bant 5,60 - 5,65 GHz

Pour les équipements RLAN:

L'utilisation de la bande RLAN 5 GHz au Canada présente les limitations
suivantes :

• Bande restreinte 5.60 - 5.65 GHz

Etiket İşaretleri: Telsiz onayının önündeki "IC:" terimi, yalnızca Industry Canada
tarafından öngörülen teknik özelliklerin karşılandığını belirtmektedir.

Etiquette de marquage: Le terme "IC" avant la certification radio signifie que le
produit est compatible avec le spécification Industrie Canada

38 MC3390xR

CE İşareti ve Avrupa Ekonomik Alanı (AEA)

AEA bölgesinde 5 GHz RLAN kullanımı, aşağıdaki sınırlamalara tabidir:

• 5,15 - 5,35 GHz yalnızca iç mekanda kullanılabilir

Uyumluluk Beyanı

Zebra, işbu belgeyle bu telsiz ekipmanının 2014/53/EU ve 2011/65/EU
Direktifleriyle uyumlu olduğunu beyan eder.

AB Uygunluk Beyanı'nın tam metnine www.zebra.com/doc
erişebilirsiniz.

adresinden

B Sınıfı ITE İçin Kore Uyarı Bildirimi

기 종 별 사 용 자 안 내 문

B급 기기

(가정용 방송통신기자재)

이 기기는 가정용 (B 급 ) 전자파적합기기로서 주로 가정에서

사용하는 것을 목적으로 하며 , 모든 지역에서 사용할 수

있습니다 .

Diğer Ülkeler

Avustralya

Use of 5 GHz RLAN in Australia is restricted in the following band 5.60–5.65 GHz.

Brezilya

Declarações Regulamentares para MC3300U - Brasil
Nota: A marca de certificação se aplica ao Transceptor, mod MC3300U. Este

equipamento não tem direito à proteção contra interferência prejudicial e não
pode causar interferência em Sistemas devidamente autorizados.

Para maiores informações sobre ANATEL consulte o site: www.anatel.gov.br
Este produto está homologado pela Anatel, de acordo com os procedimentos

regulamentados pela Resolução n°242/2000 e atende aos requisitos técnicos
aplicados, incluindo os limites de exposição da Taxa de Absorção Específica
referente a campos elétricos, magnéticos e eletromagnéticos de radiofrequência,
de acordo com as Resoluções n° 303/2002 e 533/2009.

.

Hızlı Başvuru Kılavuzu 39

Şili

Conforme a Resolución 755 parte j.1), se ajustará el dispositivo a operar en
interiores en las siguientes bandas con una potencia máxima radiada no superior
a 150mW:

2.400 a 2.483,5MHz

5.150 a 5.250MHz

5.250 a 5.350MHz

5.470 a 5.725MHz

5.725 a 5.850MHz

Además, de acuerdo con Resolución 755, para la banda 5.150 a 5.250 MHz la
operación del equipo estará restringida al interior de inmuebles y la densidad de
potencia radiada máxima no excederá 7,5mW/MHz en cualquier banda de 1MHz
o su valor equivalente de 0,1875mW/25 kHz en cualquier banda de 25 kHz.

Para la tecnología NFC en la banda 13.553 a 13.567 kHz, la intensidad de campo
eléctrico no excederá 20 mV/m a 30 metros, conforme a Resolucion 755 parte
Art 1. e).

Para la función UHF RFID, se ajustará el dispositivo a operar en el interior de
inmuebles en la banda de 915 a 928 MHz con una potencia máxima radiada no
superior a 100 mW, conforme a Resolución 755 parte Art 1. j3).

Çin

通过访问以下网址可下载当地语言支持的产品说明书

www.zebra.com/support

锂电池安全警示语 :
警告：请勿拆装，短路，撞击，挤压或者投入火中
注意：如果电池被不正确型号替换，或出现鼓胀，会存在爆炸及其他危险
请按说明处置使用过的电池
电池浸水后严禁使用

.

合格证：

40 MC3390xR

Avrasya Gümrük Birliği

Евразийский Таможенный Союз

Данный продукт соответствует требованиям знака EAC.

Hong Kong

In accordance with HKTA1039, the band 5.15 GHz - 5.35 GHz is for indoor
operation only.

Meksika

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es
posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este
equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que
pueda causar su operación no deseada.

Güney Kore

해당 무선설비는 운용 중 전파혼신 가능성이 있음
해당 무선설비는 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수

없습니다

Tayvan

臺灣

低功率電波輻射性電機管理辦法

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變
更頻率、加大功率或變更原設計之特性及功能。

第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，
應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信法規定作業之無線電通信。

低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之
干擾。

Hızlı Başvuru Kılavuzu 41

應避免影響附近雷達系統之操作

台灣斑馬科技股份有限公司 / 台北市信義區松高路 9 號 13 樓

Ukrayna

Дане обладнання відповідає вимогам технічного регламенту №1057, № 2008
на обмеження щодо використання деяких небезпечних речовин в електричних
та електронних пристроях.

Elektrikli ve Elektronik Ekipman Atıkları (WEEE)

English: For EU Customers: All products at the end of their life must be returned to Zebra for
recycling. For information on how to return product, please go to: www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être
retournés à Zebra pour recyclage. Pour de plus amples informations sur le retour de produits,
consultez : www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final
de su ciclo de vida para que sean reciclados. Si desea más información sobre cómo devolver un
producto, visite: www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се
връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля
отидете на адрес: www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum
Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden
Sie unter www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono
essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di
restituzione, visitare il seguente sito Web: www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra
para reciclagem. Para obter informações sobre como devolver o produto, visite:
www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar
Zebra te worden teruggezonden voor recycling. Raadpleeg www.zebra.com/weee voor meer
informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy
Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej
www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit
spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce:
www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil
Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi:
www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni
újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson
el a www.zebra.com/weee weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra
för återvinning. Information om hur du returnerar produkten finns på www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi
Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa
www.zebra.com/weee.

42 MC3390xR

Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs
oplysningerne om returnering af produkter på: www.zebra.com/weee.

Ελληνικά:

επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός
προϊόντος, επισκεφθείτε τη διεύθυνση www.zebra.com/weee στο Διαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu
rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk
jogħġbok żur: www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie
returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi:
www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za
reciklažo. Za informacije o vračilu izdelka obiščite: www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti
vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na:
www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į
kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra
otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet:
www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüşüm için Zebra'ya iade
edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin:
www.zebra.com/weee.

Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να

TÜRKİYE WEEE Uyumluluk Beyanı

EEE Yönetmeliğine Uygundur

Hızlı Başvuru Kılavuzu 43

CMM Açıklaması

Bu tablo, Çin RoHS gereksinimlerine uyum sağlamak amacıyla oluşturulmuştur.

部件名称

(Parts)

金属部件
(Metal Parts)

电路模块
(Circuit Modules)

电缆及电缆组件
(Cables and Cable Assemblies)

塑料和聚合物部件
(Plastic and Polymeric Parts)

光学和光学组件
(Optics and Optical
Components)

电池
(Batteries)

本表格依据SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。

(企业可在此处，根据实际情况对上表中打“×”的技术原因进行进一步说明。）

铅

(Pb)汞(Hg)镉(Cd)

XOO O O O

XOO O O O

OOO O O O

OOO O O O

XOO O O O

XOO O O O

有害物质

六价铬
(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

44 MC3390xR

限用物質含有情況標示聲明書

設備名稱： 移動式電腦
Equipment name

單元
Unit

印刷電路板及電子組件

金屬零件

電纜及電纜組件

塑料和聚合物零件

光學與光學元件

備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基
準值。

Note 1: “Exceeding 0.1 wt%” and “exceeding 0.01 wt%” indicate that the percentage content
of the restricted substance exceeds the reference percentage value of presence condition.

備考2.〝O〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 2: “O” indicates that the percentage content of the restricted substance does not exceed

the percentage of reference value of presence.
備考3.〝−〞係指該項限用物質為排除項目。
Note 3: The “−” indicates that the restricted substance corresponds to the exemption.

Restricted substances and its chemical symbols

鉛

(Pb)汞(Hg)鎘(Cd)

-OO O O O

-OO O O O

OOO O O O

OOO O O O

-OO O O O

型號 （型式）： MC3300U
Type designation (Type)

限用物質及其化學符號

六價鉻

(Cr

多溴聯苯

+6

)

(PBB)

多溴二苯醚

(PBDE)

Hızlı Başvuru Kılavuzu 45

ZEBRA ve stil verilmiş Zebra kafası, Zebra
Technologies Corporation şirketinin ticari
markalarıdır ve dünya genelinde birçok bölgede
tescillidir. Diğer tüm ticari markalar, ilgili sahiplerinin
mülkiyetindedir. ©2021 Zebra Technologies
Corporation ve/veya iştirakleri. Tüm hakları saklıdır.

www.zebra.com

MN-003891-02TR Rev. A - 10/2020
