MC3330xR
集成 UHF 手持 RFID
读取器
快速参考指南
适用于 Android ™ 10
2 MC3330xR
保修
要了解完整的 Zebra 硬件产品保修声明，请访问：www.zebra.com/warranty 。
服务信息
如果使用设备时出现问题，请联系设施技术人员或系统支持人员。如果设备出现任
何问题，他们将与 Zebra 支持中心联系：www.zebra.com/support
要获得本指南的最新版本，请访问：www.zebra.com/support
。
。
软件支持
Zebra 希望确保客户在购买设备时拥有最新版本的授权软件。
为确保您的 Zebra 设备拥有最新版本的授权软件，请访问：
www.zebra.com/support
Product Line/Product （产品系列/产品）> Go （执行）。
如果您购买的设备并未配备最新版本的授权软件，请发送电子邮件至
entitlementservices@zebra.com 与 Zebra 联系。
您必须在申请中包含下列基本设备信息：
• 型号
• 序列号
• 购买证明
• 您所申请的软件下载标题。
如果 Zebra 认定您的设备有权获得最新版本的软件，您将收到一封电子邮件，
邮件中包含的链接可将您直接带入 Zebra 网站以下载适当的软件。
。检查最新软件：Software Downloads （软件下载）>
相关信息
下列文档提供了有关 RFID 读取器的详细信息：
• 《MC3300xR 集成指南补遗》(p/n MN-003889-xx)
• 《适用于 Android 的 Zebra RFID SDK 开发人员指南》(p/n MN-003158-xx)
有关本指南及所有指南的最新版本，请访问：www.zebra.com/support
。
快速参考指南 3
MC3330xR 功能
1
10
9
2
7
8
4
3
5
11
6
项目 说明
1 显示屏 - 显示操作 MC3330xR 所需的所有信息。
2 扫描按钮 - 在启用了扫描应用程序时发起数据采集。
3 键盘 - 用于输入数据和导航屏幕上的功能。
4 电源按钮 - 按住以打开 MC3330xR。按下以打开或关闭屏幕。按住以选
5 麦克风 - 用于以听筒模式进行通信。
6 手提带 - 用于安全地持握设备。
7 电池释放闩锁 - 从设备中释放电池。
8 触发开关 - 在启用了扫描应用程序时发起数据采集。
9 RFID 模块。
10 充电 LED 扫描 / 解码状态 - 指示电池充电状态（充电时）或扫描 / 解码
11
择这些选项中的其中一个选项：
关机 - 关闭设备。
重启 - 在软件停止响应时重启设备。
飞行模式 - 禁用所有无线连接。
静音模式 - 除了闹铃，所有声音均被禁用。
状态。
NFC 标识 ( ) - 启动近场通信 (NFC)。
4 MC3330xR
1
2
3
4
项目 说明
1 电池 - 提供操作设备所需的电源。
2 电池释放闩锁 - 从设备中释放电池。
3 扬声器 - 为视频和音乐播放提供音频输出。
4 扫描器激光扫描窗 - 使用扫描器提供数据采集。
设置
要首次开始使用 MC3330xR：
• 安装 microSD 卡 （可选）
• 安装电池
• 为 MC3330xR 充电
• 开启 MC3330xR。
快速参考指南 5
安装 microSD 卡
microSD 卡插槽提供辅助的非易失性存储功能。插槽位于电池组下面。请参阅该
卡随附的文档以获取更多信息，并按照制造商的建议使用。
小心
遵循相应的静电释放 (ESD) 注意事项以避免损坏 microSD 卡。
正确的 ESD 防范措施包括 （但不限于）在防静电台垫上操作，
确保操作员已正确接地。
1. 使用硬币或手指取下 microSD 卡盖。
2. 将 microSD 卡架滑动至“打开”位置。
3. 提起 microSD 卡架。
4. 将 microSD 卡放入触点部位中，触点朝下。
6 MC3330xR

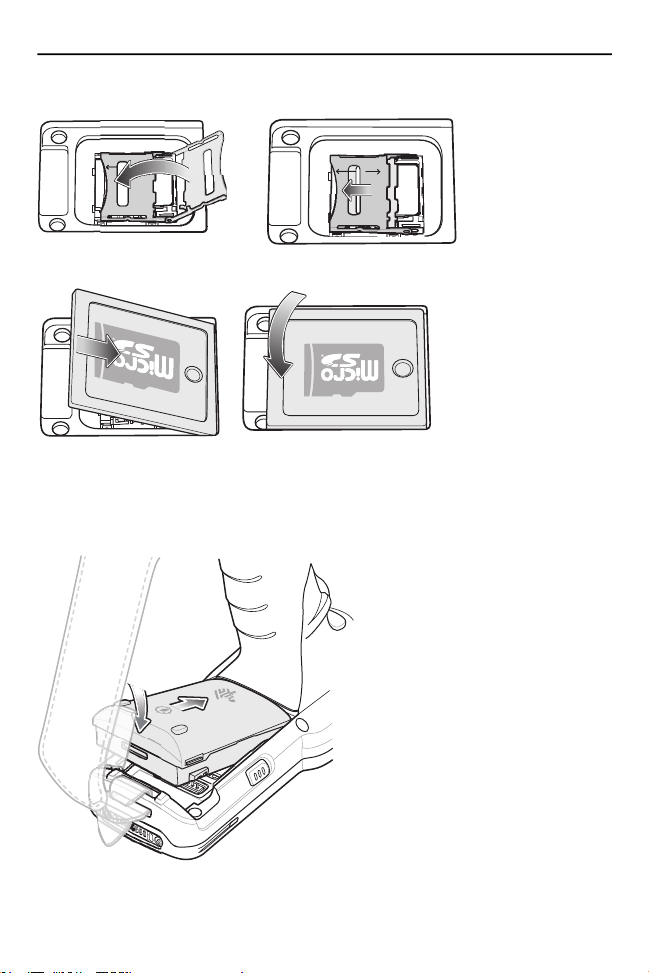

5. 关闭 microSD 卡架并将 microSD 卡架滑动至“锁定”位置。
6. 重新装好 microSD 卡盖并确保安装正确。
安装 MC3330xR 电池
要安装电池：
1. 将电池与电池盒对齐。
2. 将电池底部旋转到电池盒中。
快速参考指南 7
3. 用力向下按电池。确保 MC3330xR 侧面的两个电池释放钮都恢复到原位置。
4. 按下电源按钮以打开设备。

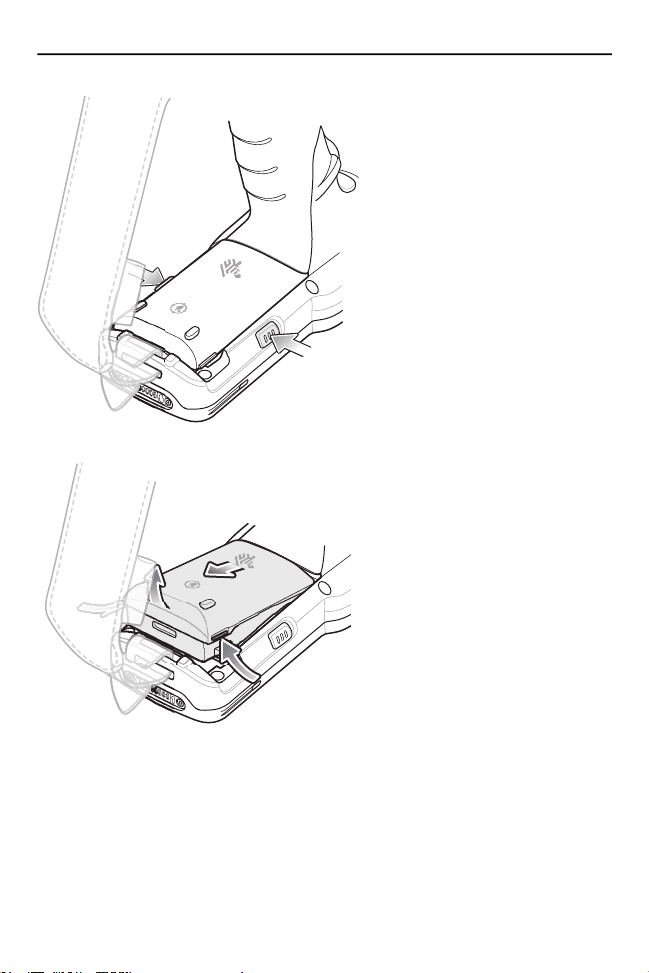

更换电池
1. 向里按两个电池释放钮。
电池略微弹起。利用热切换模式，当用户取下电池时，显示屏将关闭且设备进
入低功耗状态。MC3330xR 会保留 RAM 数据约五分钟。在五分钟内更换好电
池可保留内存持久性。
8 MC3330xR
2. 将电池从电池盒中取出。
快速参考指南 9

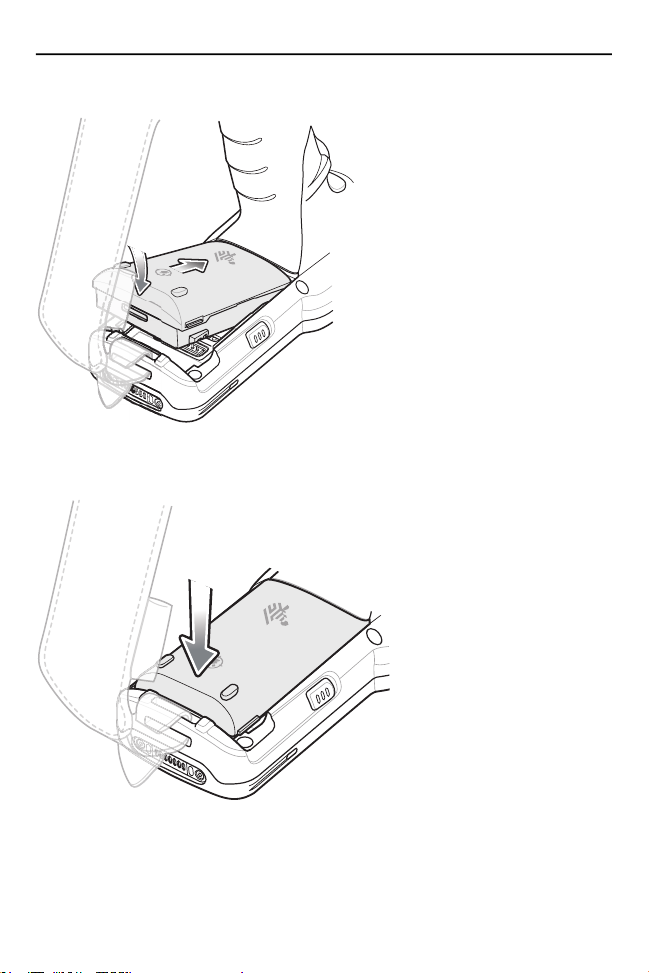

3. 将新电池与电池盒对齐。
4.
将电池底部旋转到电池盒中。
5. 用力向下按电池。确保 MC3330xR 侧面的两个电池释放钮都恢复到原位置。
6. 按下电源按钮以打开设备。
10 MC3330xR
兼容性
下表显示 MC3300xR 和 MC32N0 与附件之间的兼容性。
MC3300xR
PP+ 电池
MC3300xR 是 否 是 是
MC32N0 否 是 否 是 不适用 不适用
MC3300xR
PP+ 电池
MC32N0 PP 电池不适用 不适用 是 是 是 是
不适用 不适用 是 否 是 否
• MC3330xR 与 MC3300xR PowerPrecision+ 电池兼容。
• MC3330xR 与所有通讯座兼容。
• 需要一个额外的适配器，才能使用任何 MC32N0 通讯座插槽，插槽仅可用于
充电，而不可用于通信。
• MC3330xR 电池充电器插槽与所有电池 （MC3300xR PowerPrecision+ 和
MC32N0 PowerPrecision）兼容。
• MC32N0 与 MC3300xR 通讯座不兼容。
充电
使用以下附件之一为 MC3330xR 和/或备用电池充电。
说明 部件号
单槽 USB 充电通讯座，
带备用电池充电器
5 槽仅充电 ShareCradle CRD-MC33-5SCHG-01 是 否 否 否
5 槽以太网 ShareCradle CRD-MC33-5SETH-01 是 否 否 是
4 槽充电 ShareCradle，
带 4 槽电池充电器
4 槽以太网 ShareCradle，
带 4 槽电池充电器
4 槽备用电池充电器 SAC-MC33-4SCHG-01 否 是 否 否
20 槽备用电池充电器 SAC-MC33-20SCHG-01 否 是 否 否
USB 充电电缆 CBL-MC33-USBCHG-01 是 否 是 否
MC32N0
PP 电池
CRD-MC33-2SUCHG-01 是 是 是 否
CRD-MC33-4SC4BC-01 是 是 否 否
CRD-MC33-4SE4BC-01 是 是 否 是
MC3300xR
通讯座
（在设备中）
MC32N0
通讯座
（通过
适配器）
充电 通信
电池
MC3300xR
电池充电器
不适用 不适用
备用电池 USB 以太网
MC32N0
电池充电器
快速参考指南 11
说明 部件号
MC32N0 单槽通讯座，
带 MC33XX 通讯座适配器
CRD3000-1001RR
ADP-MC33-CRDCUP-01
充电 通信
电池
（在设备中）
是 是
（仅为备用
电池插槽
中的
MC32N0
电池充电）
备用电池 USB 以太网
是 否
1. 要为主电池充电，请将充电附件连接到相应的电源。
2. 将 MC3330xR 插入通讯座或连接电缆。MC3330xR 开启并开始充电。充电时
充电/通知 LED 指示灯保持琥珀色，充满电时变为呈绿色长亮。
充电温度
在 0°C 至 40°C （32°F 至 104°F）之间的温度下为电池充电。设备或通讯座始终以
安全智能的方式为电池充电。在较高温度条件下 （如约 +37°C (+98°F)），设备或
通讯座在短期内会交替启用和禁用电池充电，以让电池保持处于可接受的温度范围
内。当因为温度反常而禁用充电时，设备和通讯座会通过 LED 指示灯做出指示。
备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保电池正确放置。
备用电池充电 LED 指示灯闪烁，表示正在充电。有关充电指示灯的内容，
请参阅下表。
12 MC3330xR
状态 指示
熄灭 电池未在充电。
电池未正确插入通讯座或未连接到电源。
通讯座未通电。
呈琥珀色慢速闪烁
（每 3 秒钟闪烁一次）
琥珀色长亮 电池正在充电。
绿色长亮 电池充电完成。
红色快速闪烁
（每秒钟闪烁 2 次）
红色长亮 备用电池正在充电，电池即将报废。
单槽 USB 充电通讯座：
• 提供 9 V 直流电源用于为移动数据终端充电和为电池充电。
• 提供 4.2 V 直流电源为备用电池充电。
• 提供 USB 端口用于移动数据终端与主机或其他 USB 设备 （例如打印机）之间
的数据通信。
• 使移动数据终端和主机之间的信息保持同步。使用自定义软件或第三方软件还
可以使移动数据终端与公司数据库保持信息同步。
• 与以下电池兼容：
• MC3300xR 5200 mAh 和 7000 mAh PowerPrecision+ 大容量电池。
• MC32N0 5200 mAh PowerPrecision 大容量电池 （仅适用于备用电池插槽）。
电池正在充电，但电池已完全耗尽且还没有足够电量来
开启设备。
充电错误，例如：
温度过低或过高。
充电持续太长时间而没有完成 （通常 8 小时）。
充电完成，电池即将报废。
快速参考指南 13
5 槽仅充电 ShareCradle：
• 提供 9 V 直流电源用于操作移动数据终端和为电池充电。
• 最多可以同时为五个移动数据终端充电。
• 与使用以下电池的设备兼容：
• MC3300xR 5200 mAh 和 7000 mAh PowerPrecision+ 大容量电池。
电源 LED 指示灯
14 MC3330xR
5 槽以太网 ShareCradle：
• 提供 9 V 直流电源用于操作移动数据终端和为电池充电。
• 最多可以同时为五个移动数据终端充电。
• 与使用以下电池的设备兼容：
• MC3300xR 5200 mAh 和 7000 mAh PowerPrecision+ 大容量电池。
• MC32N0 5200 mAh PowerPrecision 大容量电池。
1000 LED 指示灯
100/10 LED 指示灯
4 槽 ShareCradle，带 4 槽电池充电器：
• 提供 9 V 直流电源用于操作移动数据终端和为电池充电。
• 提供 4.2 V 直流电源为备用电池充电。
• 最多可以同时为四个移动数据终端和四个备用电池充电。
• 与以下电池兼容：
• MC3300xR 5200 mAh 和 7000 mAh PowerPrecision+ 大容量电池。
• MC32N0 5200 mAh PowerPrecision 大容量电池。
