Zebra MC3300xR Series RFID Mobile Computer Встроенный ручной считыватель УВЧ RFID MC3330xR. Краткое справочное руководство для Android 10 (ru) [ru]
MC3330xR
Интегрированный
ручной считыватель
UHF RFID
Краткое
справочное
руководство
для Android ™ 10
2 MC3330xR
Гарантия
С полным текстом гарантийного обязательства на оборудование Zebra можно
ознакомиться по адресу www.zebra.com/warranty
.
Информация по обслуживанию
При возникновении проблем с использованием оборудования обратитесь в службу
технической или системной поддержки вашего предприятия. При возникновении
неполадок оборудования специалисты этих служб обратятся в Центр поддержки Zebra
по адресу: www.zebra.com/support
Актуальная версия этого руководства доступна по адресу www.zebra.com/support
.
.
Поддержка программного обеспечения
Компания Zebra делает все возможное, чтобы при приобретении того или иного
продукта клиент получал новейшие версии соответствующего программного
обеспечения.
Чтобы удостовериться, что на момент приобретения ваше устройство от Zebra было
оснащено последней версией необходимого программного обеспечения, посетите
веб-сайт www.zebra.com/support
обеспечения, выберите следующее: Software Downloads (Загрузка программного
обеспечения) > Product Line/Product (Группа изделий/Устройство) > Go (Переход).
Если на момент приобретения на вашем устройстве не была установлена последняя
версия необходимого программного обеспечения, отправьте сообщение в компанию
Zebra по адресу entitlementservices@zebra.com.
В запрос необходимо включить следующую обязательную информацию:
• номер модели;
• серийный номер;
• документ, подтверждающий покупку;
• название запрашиваемой загрузки программного обеспечения.
Если специалисты Zebra определят, что на вашем устройстве должна была быть
установлена более поздняя версия ПО, вам будет направлено электронное сообщение
со ссылкой на веб-сайт Zebra, с которого вы сможете загрузить необходимое ПО.
. Чтобы узнать о последних выпусках программного
Дополнительная информация
В следующих документах и программном обеспечении представлена более подробная
информация о считывателе RFID:
• Дополнение к руководству для системного интегратора MC3300xR (номер по
каталогу: MN-003889-xx)
• Руководство разработчика под Android по Zebra RFID SDK (номер по каталогу
MN-003158-xx)
Актуальные версии всех руководств можно получить по адресу: www.zebra.com/support
.
Краткое справочное руководство 3
1
8
7
10
6
34
5
2
9
11
Компоненты MC3330xR
Элемент Описание
1 Дисплей — отображает всю информацию, необходимую для работы с
2 Кнопка сканирования — инициирует захват данных при включении
3 Клавиатура — используется для ввода данных и навигации по
4 Кнопка питания — нажмите и удерживайте, чтобы включить MC3330xR.
5 Микрофон — используется для связи в режиме телефонной трубки.
6 Наручный ремешок — используется для надежного крепления
7 Защелка аккумулятора — для извлечения аккумулятора из устройства.
8 Пусковая кнопка — инициирует захват данных при включении
MC3330xR.
приложения сканирования.
функциям экрана.
Нажмите, чтобы включить или выключить экран. Нажмите и
удерживайте, чтобы выбрать один из следующих вариантов:
Отключить питание — выключение устройства.
Перезагрузка — перезагрузка устройства, если программное
обеспечение перестает отвечать.
Режим полета — отключение всех беспроводных соединений.
Бесшумный режим — все уведомления отключены, за исключением
сигналов тревоги.
устройства.
приложения сканирования.
4 MC3330xR
1
4
2
3
Элемент Описание
9RFID-модуль.
10 Индикатор зарядки и состояния сканирования/декодирования —
11
указывает на состояние заряда аккумулятора во время зарядки или
состояние сканирования/декодирования.
Кнопка NFC ( ) — активирует связь ближнего радиуса действия (NFC).
Элемент Описание
1 Аккумулятор — обеспечивает питание для работы устройства.
2 Защелка аккумулятора — для извлечения аккумулятора из устройства.
3 Динамик — обеспечивает аудиовыход для воспроизведения видео и
4 Выходное окно сканера — обеспечивает сбор данных с помощью сканера.
Настройка
Чтобы начать работу с MC3330xR в первый раз, выполните следующие действия.
• Установите карту microSD (необязательно).
• Установите аккумулятор
• Зарядите MC3330xR
• Включите устройство MC3330xR.
музыки.
Краткое справочное руководство 5
Установка карты microSD
Разъем для карты microSD обеспечивает дополнительную возможность сохранения
данных после выключения питания. Этот отсек находится под аккумулятором. Для
получения дополнительной информации обратитесь к документации, входящей в
комплект карты, и следуйте рекомендациям изготовителя.
В
НИМАНИЕ

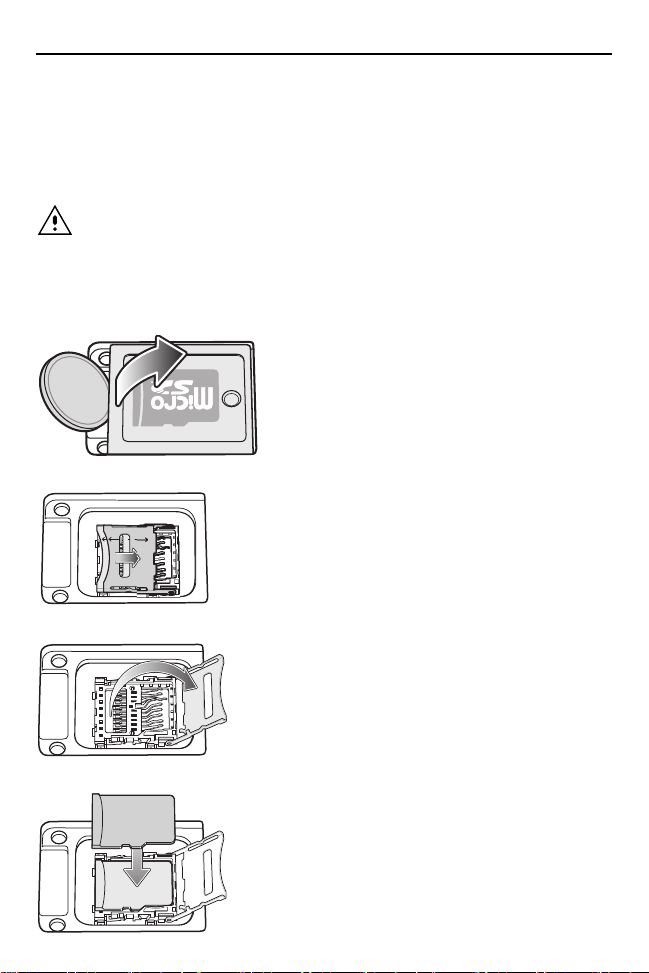

1. С помощью монеты или пальцев снимите крышку карты microSD.
2. Сдвиньте держатель карты microSD в открытое положение.
!
Соблюдайте меры предосторожности в отношении
электростатических разрядов, чтобы избежать повреждения
карты microSD. Соответствующие меры предосторожности в
отношении электростатических разрядов включают в себя
использование антистатического коврика и надежное
заземление оператора, но не ограничиваются вышесказанным.
3. Поднимите держатель карты microSD.
4. Поместите карту microSD на контактную площадку контактами вниз.
6 MC3330xR
5. Закройте держатель карты microSD и сдвиньте держатель карты microSD в
положение блокировки.
6. Верните крышку карты microSD на место и убедитесь, что она установлена
правильно.
Установка аккумулятора в MC3330xR
Чтобы установить аккумулятор, выполните следующие действия.
1. Совместите края аккумулятора с краями отсека для аккумулятора.
2. Вставьте нижнюю часть аккумулятора в отсек аккумулятора.
Краткое справочное руководство 7
3. Надавите на аккумулятор до упора. Убедитесь, что обе защелки фиксации
аккумулятора на боковых сторонах сканера MC3330xR вернулись в исходное
положение.
4. Чтобы включить устройство, нажмите кнопку питания.

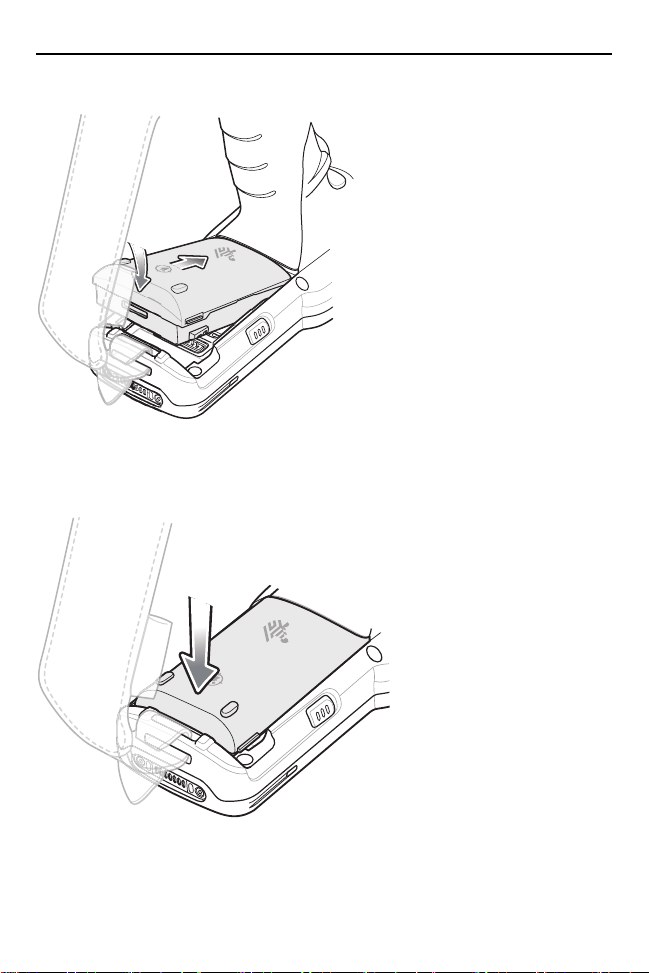

Замена аккумулятора
1. Нажмите на обе защелки фиксации аккумулятора.
Аккумулятор должен слегка приподняться. В режиме горячей замены, когда
пользователь извлекает аккумулятор, дисплей выключается и устройство
переходит в состояние низкого энергопотребления. MC3330xR сохраняет данные
ОЗУ в течение приблизительно пяти минут. Замените аккумулятор в течение пяти
минут, чтобы не потерять данные оперативной памяти.
8 MC3330xR
2. Извлеките аккумулятор из отсека для аккумулятора.
Краткое справочное руководство 9
3. Совместите края нового аккумулятора с краями отсека для аккумулятора.
4. Вставьте нижнюю часть аккумулятора в отсек аккумулятора.
5. Надавите на аккумулятор до упора. Убедитесь, что обе защелки фиксации
аккумулятора на боковых сторонах сканера MC3330xR вернулись в исходное
положение.
6. Чтобы включить устройство, нажмите кнопку питания.
10 MC3330xR
Совместимость
В таблице ниже представлена информация о совместимости устройств MC3300xR и
MC32N0 и соответствующих аксессуаров.
Аккумулято-
ры PP+ для
MC3300xR
MC3300xR Да Нет Да Да , с
MC32N0 Нет Да Нет Да Нет Нет
Аккумулятор
PP+ для
MC3300xR
Аккумулятор
PP для
MC32N0
Нет Нет Да Нет Да Нет
Нет Нет Да Да Да Да
Аккумулято-
ры PP для
MC32N0
Базовые
станции для
MC3300xR
Базовые
станции
для
MC32N0
адаптером
• Устройство MC3330xR совместимо с аккумулятором MC3300xR PowerPrecision+.
• Устройство MC3330xR совместимо со всеми базовыми станциями.
• Для использования любого разъема базовой станции MC32N0 требуется
дополнительный адаптер; этот адаптер обеспечивает только зарядку, но не
обеспечивает обмен данными.
• Разъемы зарядного устройства MC3330xR совместимы со всеми аккумуляторами
(MC3300xR PowerPrecision+ и MC32N0 PowerPrecision).
• Устройство MC32N0 не совместимо с базовыми станциями MC3300xR.
Зарядка
Используйте один из перечисленных ниже аксессуаров для зарядки MC3330xR и/или
сменных аккумуляторов отдельно.
Описание Номер по каталогу
Зарядная базовая станция на
1 устройство с USB-разъемом
и зарядным устройством для
сменного аккумулятора
Базовая станция ShareCradle
только для зарядки на
5устройств
Базовая станция ShareCradle
на 5 устройств с разъемом
Ethernet
Базовая станция ShareCradle
на 4 устройства с зарядным
устройством для
4 аккумуляторов
Базовая станция ShareCradle
на 4 устройства с зарядным
устройством для
4 аккумуляторов и разъемом
Ethernet
CRD-MC33-2SUCHG-01 Да Да Да Нет
CRD-MC33-5SCHG-01 Да Нет Нет Нет
CRD-MC33-5SETH-01 Да Нет Нет Да
CRD-MC33-4SC4BC-01 Да Да Нет Нет
CRD-MC33-4SE4BC-01 Да Да Нет Да
Зарядка Обмен данными
Аккумулятор
(в устройстве)
Зарядное
устройство
MC3300xR
Нет Нет
Сменный
аккумулятор
для
USB Ethernet
Зарядное
устройство
для
MC32N0
Краткое справочное руководство 11
Описание Номер по каталогу
Зарядное устройство для
4 сменных акк умуляторов
Зарядное устройство для
20 сменных аккумуляторов
Зарядный кабель USB CBL-MC33-USBCHG-01 Да Нет Да Нет
Базовая станция MC32N0 на
1 устройство с адаптером
базовой станции MC33XX
SAC-MC33-4SCHG-01 Нет Да Нет Нет
SAC-MC33-20SCHG-01 Нет Да Нет Нет
CRD3000-1001RR
ADP-MC33-CRDCUP-01
Зарядка Обмен данными
Аккумулятор
(в устройстве)
Да Да
Сменный
аккумулятор
(Заряжает
аккумуляторы
MC32N0 только
в разъеме для
сменного
аккумулятора)
USB Ethernet
Да Нет

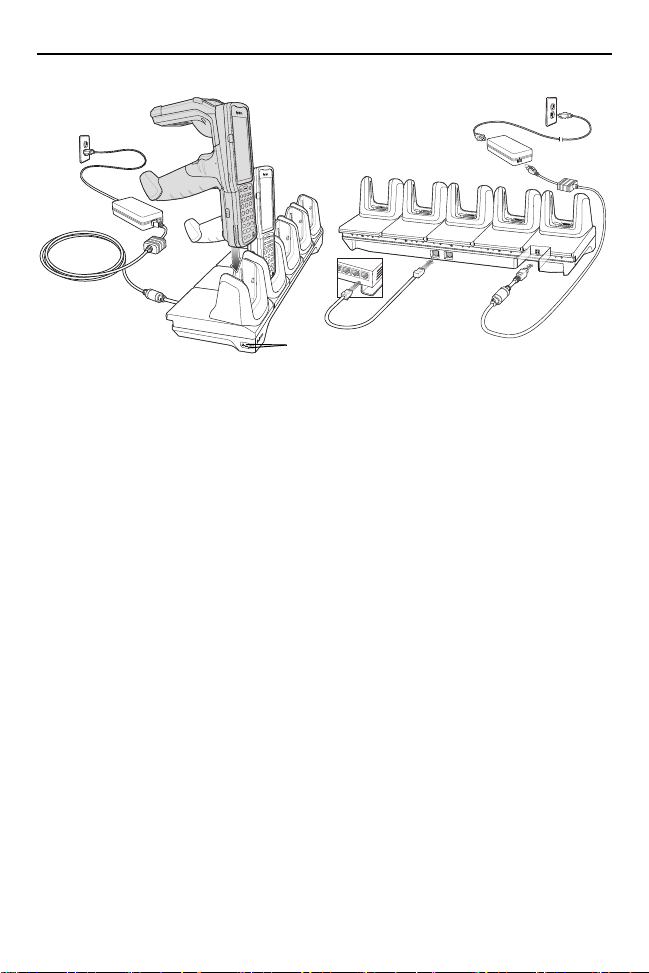

1. Чтобы зарядить основной аккумулятор, подключите зарядное устройство к
соответствующему источнику питания.

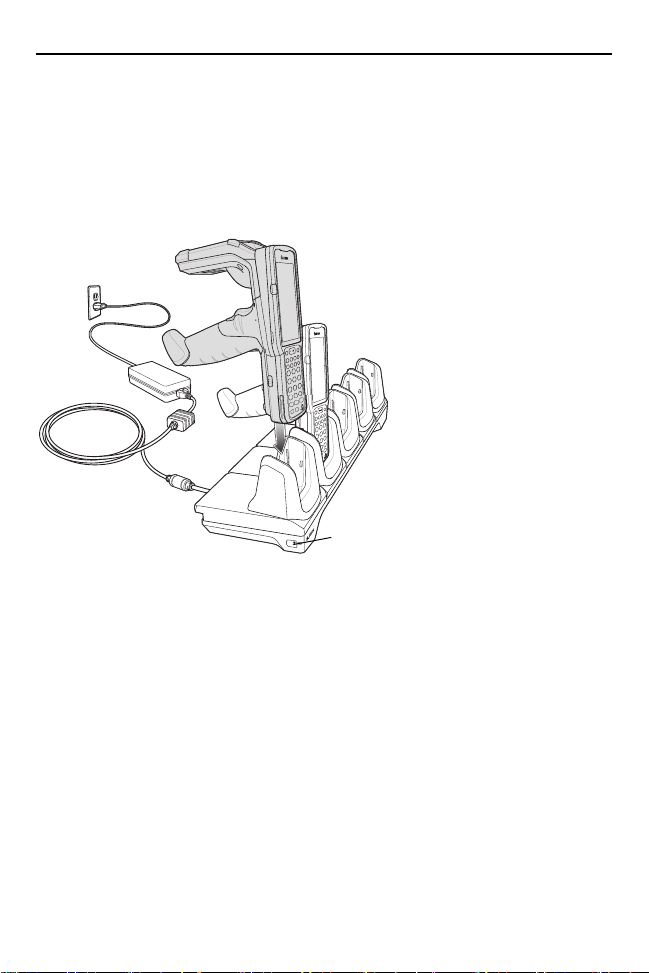

2. Установите MC3330xR в базовую станцию или подсоедините к зарядному кабелю.
MC3330xR включится, и начнется зарядка. В процессе зарядки индикатор
зарядки/состояния аккумулятора горит желтым цветом, а когда аккумулятор
полностью зарядится, начинает гореть зеленым.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 °C до +40 °C. Устройство или базовая
станция всегда выполняет зарядку аккумулятора в безопасном и интеллектуальном
режиме. При более высоких температурах (например, при +37 °C) устройство или
базовая станция может в течение кратких промежутков времени попеременно включать
и отключать зарядку аккумулятора, чтобы поддерживать температуру аккумулятора в
заданных пределах. Устройство или базовая станция сигнализирует об отключении
зарядки вследствие отклонения температуры.
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом.
Светодиодный индикатор зарядки сменного аккумулятора мигает, указывая на
выполнение зарядки. Статусы индикатора зарядки см. ниже.
Состояние Индикация
Не горит Аккумулятор не заряжается.
Медленно мигает желтым
каждые 3 секунды
Постоянно горит желтым Аккумулятор заряжается.
Аккумулятор неправильно установлен на базовую станцию или
неправильно подключен к источнику питания.
Базовая станция не получает питание.
Аккумулятор заряжается; однако поскольку аккумулятор был
полностью разряжен, уровня заряда еще недостаточно для
включения питания устройства.
12 MC3330xR
Состояние Индикация
Постоянно горит зеленым
цветом
Быстро мигает красным
цветом 2 раза в секунду
Постоянно горит красным Сменный аккумулятор заряжается, срок службы аккумулятора
Зарядная базовая станция на 1 устройство с USB-разъемом:
• Обеспечивает подачу питания 9 В пост. тока для зарядки мобильного компьютера и
зарядки аккумулятора.
• Обеспечивает подачу питания 4,2 В пост. тока для зарядки сменного аккумулятора.
• Имеется USB-разъем для передачи данных между мобильным компьютером и
главным компьютером или другими USB-устройствами (например, принтером).
• Обеспечивает синхронизацию передаваемых между мобильным и главным
компьютерами данных. При использовании специального или стороннего ПО также
может выполняться синхронизация баз данных компьютера и мобильного
компьютера.
• Совместимость со следующими аккумуляторами:
• Аккумулятор MC3300xR PowerPrecision+ расширенной емкости на 5200 мА·ч и
7000 мА·ч.
• Аккумулятор MC32N0 5200 мА·ч PowerPrecision расширенной емкости (только в
разъеме для сменного аккумулятора).
Зарядка исправного аккумулятора завершена.
Ошибка зарядки, например:
- выход температуры за установленные нижние или верхние пределы;
- слишком длительная непрерывная зарядка (обычно восемь часов).
подходит к концу.
Зарядка завершена, срок службы аккумулятора подходит к концу.
Краткое справочное руководство 13
Светодиодный индикатор питания
Базовая станция ShareCradle только для зарядки на 5 устройств:
• Обеспечивает подачу питания 9 В пост. тока для работы мобильного компьютера и
зарядки аккумулятора.
• Одновременно заряжает до пяти мобильных компьютеров.
• Совместимость с устройствами, использующими следующие аккумуляторы:
• Аккумулятор MC3300xR PowerPrecision+ расширенной емкости на 5200 мА·ч и
7000 мА·ч.
Базовая станция ShareCradle на 5 устройств с разъемом Ethernet:
• Обеспечивает подачу питания 9 В пост. тока для работы мобильного компьютера и
зарядки аккумулятора.
• Одновременно заряжает до пяти мобильных компьютеров.
• Совместимость с устройствами, использующими следующие аккумуляторы:
• Аккумулятор MC3300xR PowerPrecision+ расширенной емкости на 5200 мА·ч и
7000 мА·ч.
• Аккумулятор MC32N0 PowerPrecision расширенной емкости на 5200 мА·ч.
14 MC3330xR
1000 LED
100/10 LED
Базовая станция ShareCradle на 4 устройства с зарядным устройством для
4 аккумуляторов:
• Обеспечивает подачу питания 9 В пост. тока для работы мобильного компьютера и
зарядки аккумулятора.
• Предназначается для подачи 4,2 В постоянного тока для зарядки сменных
аккумуляторов.
• Обеспечивает одновременную зарядку до 4 мобильных компьютеров и 4 сменных
аккумуляторов.
• Совместимость со следующими аккумуляторами:
• Аккумулятор MC3300xR PowerPrecision+ расширенной емкости на 5200 мА·ч и
7000 мА·ч.
• Аккумулятор MC32N0 PowerPrecision расширенной емкости на 5200 мА·ч.
Loading...
