MC3300X
移动数据终端
快速入门指南
MN-003567-01ZHCN 版本 A
MC3300x 移动数据终端快速入门指南
版权
ZEBRA 和标志性的 Zebra 斑马头像是 Zebra Technologies Corporation 在全球许多司法管辖区内注册的商标。Google、
Android 和 Google Play 和其他标记是 Google LLC 的商标。所有其他商标均为其各自所有者的财产。©2020 Zebra
Technologies Corporation 和 / 或其子公司。保留所有权利。
版权和商标：有关完整的版权和商标信息，请访问 www.zebra.com/copyright
保修：有关完整的保修信息，请访问 www.zebra.com/warranty
最终用户许可协议：有关完整的 EULA 信息， 请访问 www.zebra.com/eula
。
。
。
使用条款
所有权声明
本手册中包含 Zebra Technologies Corporation 及其子公司 （“Zebra Technologies”）的专有信息。本手册仅供参考，并且
仅供操作和维护本手册中介绍的设备的相关方使用。未经 Zebra Technologies 的明确书面许可，不得出于任何其他目的使
用、复制此类专有信息或将其披露给任何其他方。
产品改进
持续改进产品是 Zebra Technologies 的一项政策。所有规格和设计如有更改，恕不另行通知。
免责声明
Zebra Technologies 已采取措施保证发布的工程规格和手册正确无误，但难免发生错误。Zebra Technologies 保留更正此
类任何错误的权利，且不承担由此产生的任何责任。
责任限制
在任何情况下，Zebra Technologies 或涉及附属产品 （包括软硬件）的编制、生产或交付的任何其他方对于因使用本产品
或无法使用本产品引起的任何损害 （包括但不限于商业利润损失、业务中断、商业情报损失等连带损害）概不负责。即使
Zebra Technologies 已被告知可能发生此类损害，本公司也概不负责。因为某些司法管辖地不允许免除或限制对偶发损害
或连带损害的责任，所以上述限制可能对您并不适用。
保修
要获得 Zebra 硬件产品保修声明的完整内容，请访问：www.zebra.com/warranty 。
服务信息
在使用本设备之前，必须先配置设备，才能在您的机构网络中操作和运行您的应用程序。
如果使用设备时出现问题，请联系您所在机构的技术支持人员或系统支持人员。如果设备出现任何问题，他们将与 Zebra
全球客户支持中心联系：www.zebra.com/support 。
要获得本指南的最新版本，请访问：www.zebra.com/support 。
2
MC3300x 移动数据终端快速入门指南
提供文档反馈
如果您对本指南有任何意见、疑问或建议，请发送电子邮件至 EVM-Techdocs@zebra.com。
配置
除非另有说明，否则本指南中使用的 MC3300x 适用于所有配置。MC3300x-G 适用于触发式配置。MC3300x-R 适用于旋转
式配置。MC3300x-S 适用于直接式配置。
3
MC3300x-G 功能
1
2
8
7
6
3
5
4
前视图

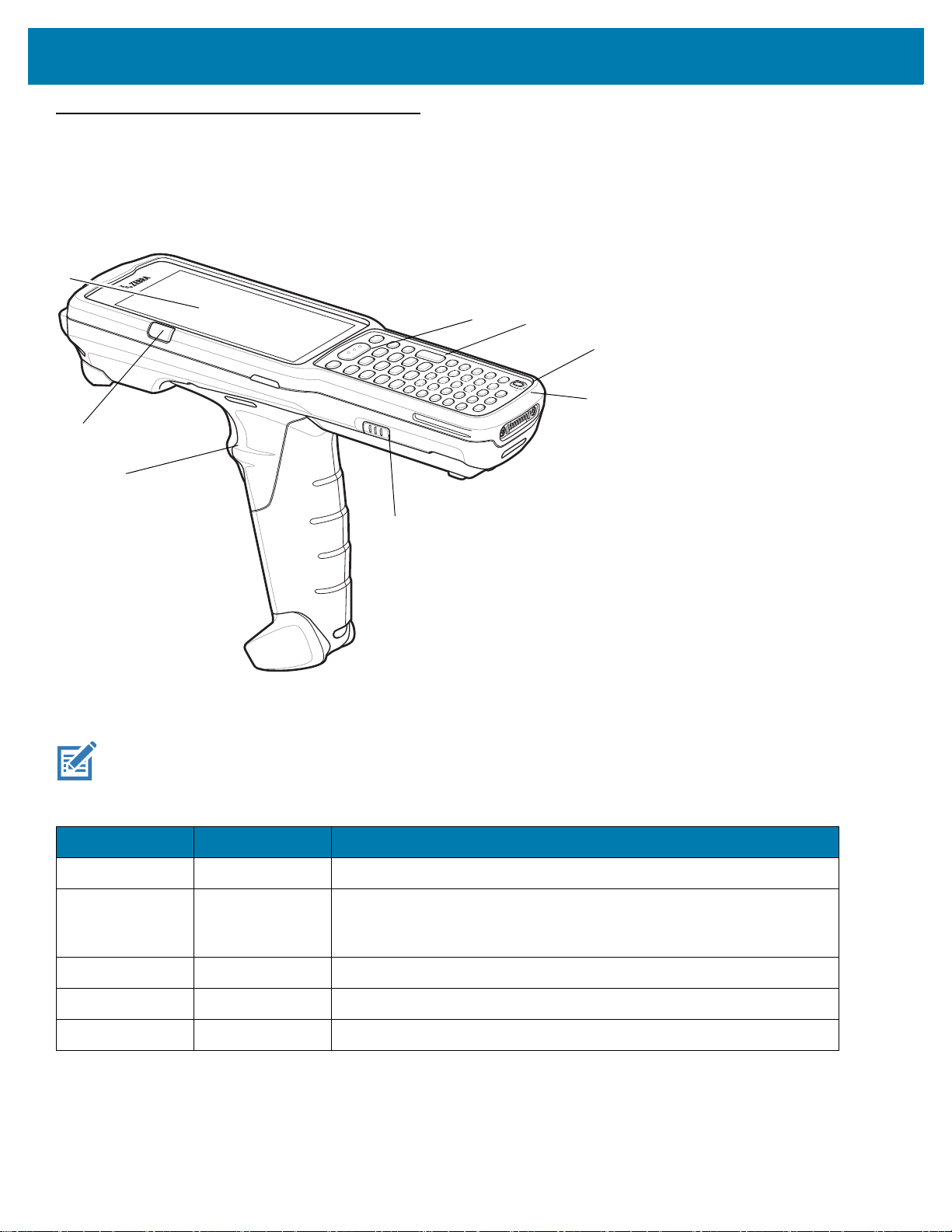

图 1 MC3300x-G 前视图
MC3300x 移动数据终端快速入门指南
注释 MC3300x-G 不附带预装手提带。但是，如果需要，可以作为独立附件 (SG-MC33-HDSTPG-01) 单独购买。
表 1 MC3300x-G 功能 - 前视图
编号 项目 功能
1 显示屏 显示操作 MC3300x-G 所需的所有信息。
2 充电 / 应用程序通
3 触发开关 在启用了扫描应用程序时发起数据采集。
4 电池释放闩锁 从设备中释放电池。
5 麦克风 用于以听筒模式进行通信。
知 LED 或扫描 /
解码状态
充电时指示电池充电状态，指示收到应用程序通知或扫描 / 解码状态。
4
MC3300x 移动数据终端快速入门指南
11
10
12
13
14
表 1 MC3300x-G 功能 - 前视图 （续）
编号 项目 功能
6 电源键 按下可挂起和恢复设备。提供以下选项：
关机 - 关闭设备。
重新启动 - 在软件停止响应时重新启动设备。
屏幕截图 - 拍摄当前屏幕的快照。
7 键盘 用于输入数据和导航屏幕上的功能。
8 扫描按钮 在启用了扫描应用程序时发起数据采集。
后视图

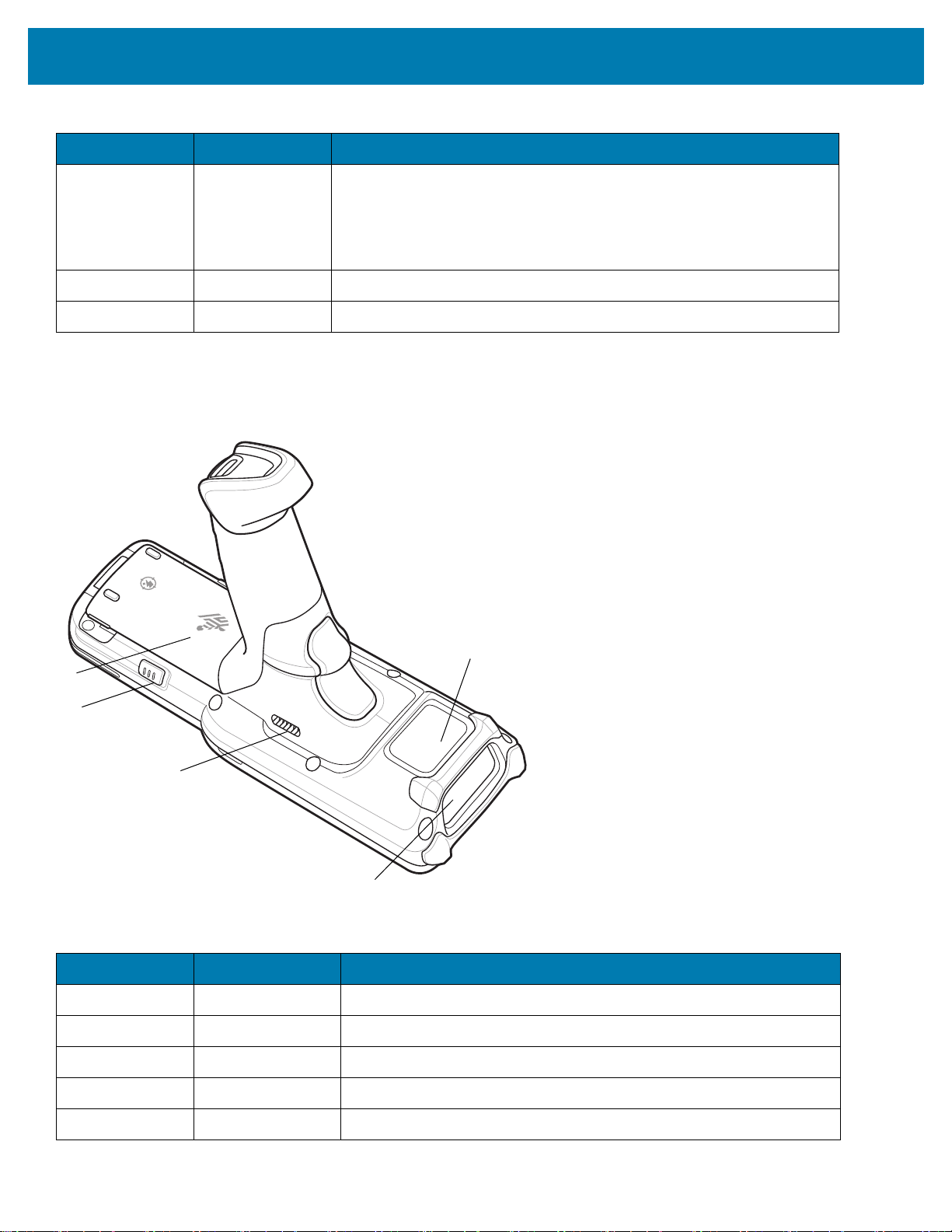

图 2 MC3300x-G 后视图
表 2 MC3300x-G 功能 - 后视图
编号 项目 功能
10 电池 提供操作设备所需的电源。
11 电池释放闩锁 从设备中释放电池。
12 扬声器 为视频和音乐播放提供音频输出。
13 扫描器激光扫描窗 使用集成扫描器 / 成像器选项提供数据采集功能。
14 NFC 天线 用于与其他支持 NFC 的设备进行通信。
5
MC3300x 移动数据终端快速入门指南
止位器
止位器
止位器
1
2
3
4
5
6
7
8
9

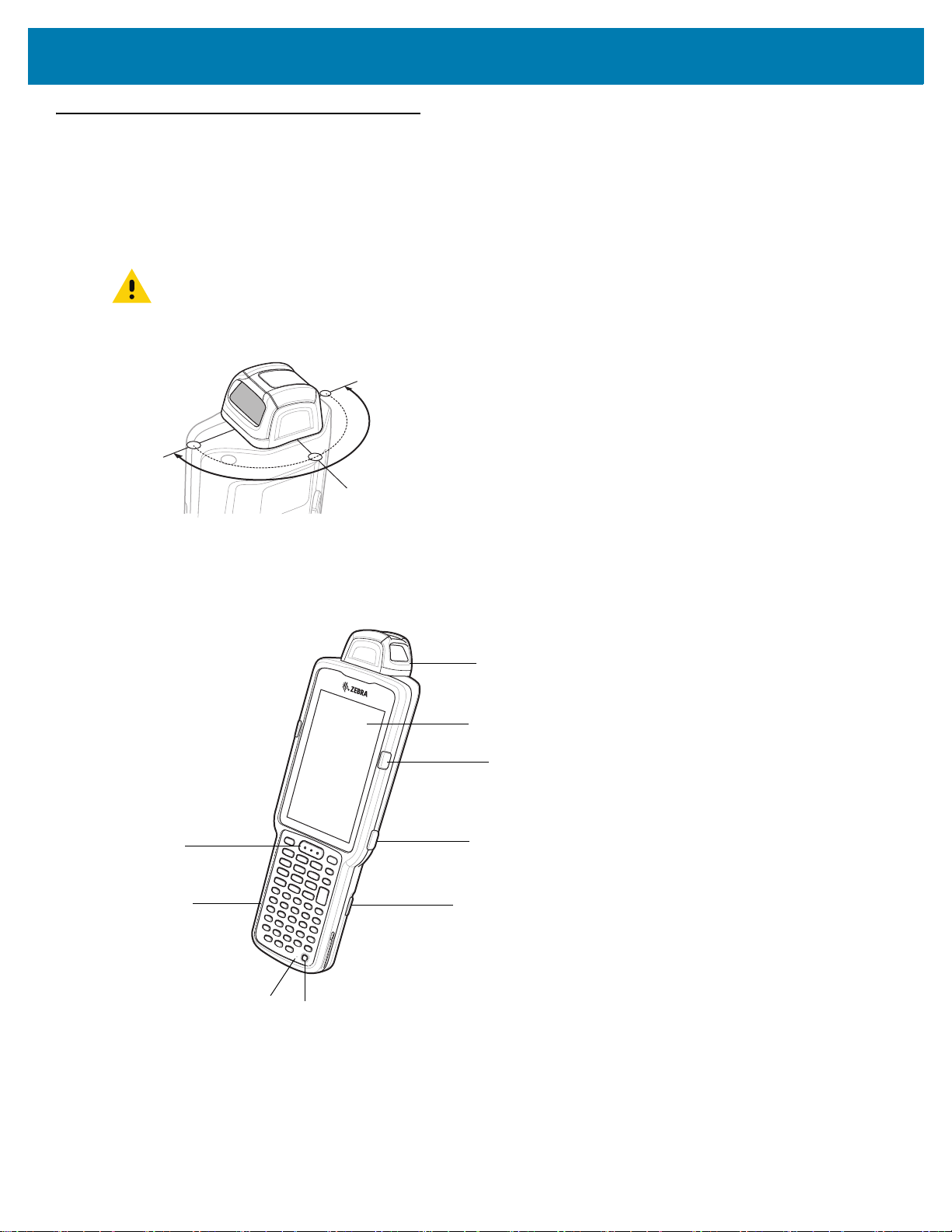

MC3300x-R 功能
旋转扫描转台
MC3300x-R 配备一个具有三个止位器的旋转转台。此功能提供了更大的扫描灵活性。
小心 请勿尝试将转台旋转超过侧止位器。设备可能会因此损坏。
图 3 MC3300x-R 旋转转台
前视图
图 4 MC3300x-R 前视图
6
MC3300x 移动数据终端快速入门指南
10
11
12
13
14
15
16
17
表 3 MC3300x-R 功能 - 前视图
编号 项目 功能
1 旋转转台 旋转以获得轻松扫描的位置。
2 显示屏 显示操作 MC3300x-R 所需的所有信息。
3 充电 / 应用程序通
知 LED 或扫描 /
解码状态
4 侧键扫描按钮 在启用了扫描应用程序时发起数据采集。
5 电池释放闩锁 从设备中释放电池。
6 电源键 按下可挂起和恢复设备。提供以下选项：
7 麦克风 用于以听筒模式进行通信。
8 键盘 用于输入数据和导航屏幕上的功能。
9 扫描按钮 在启用了扫描应用程序时发起数据采集。
充电时指示电池充电状态，指示收到应用程序通知或扫描 / 解码状态。
关机 - 关闭设备。
重新启动 - 在软件停止响应时重新启动设备。
屏幕截图 - 拍摄当前屏幕的快照。
后视图

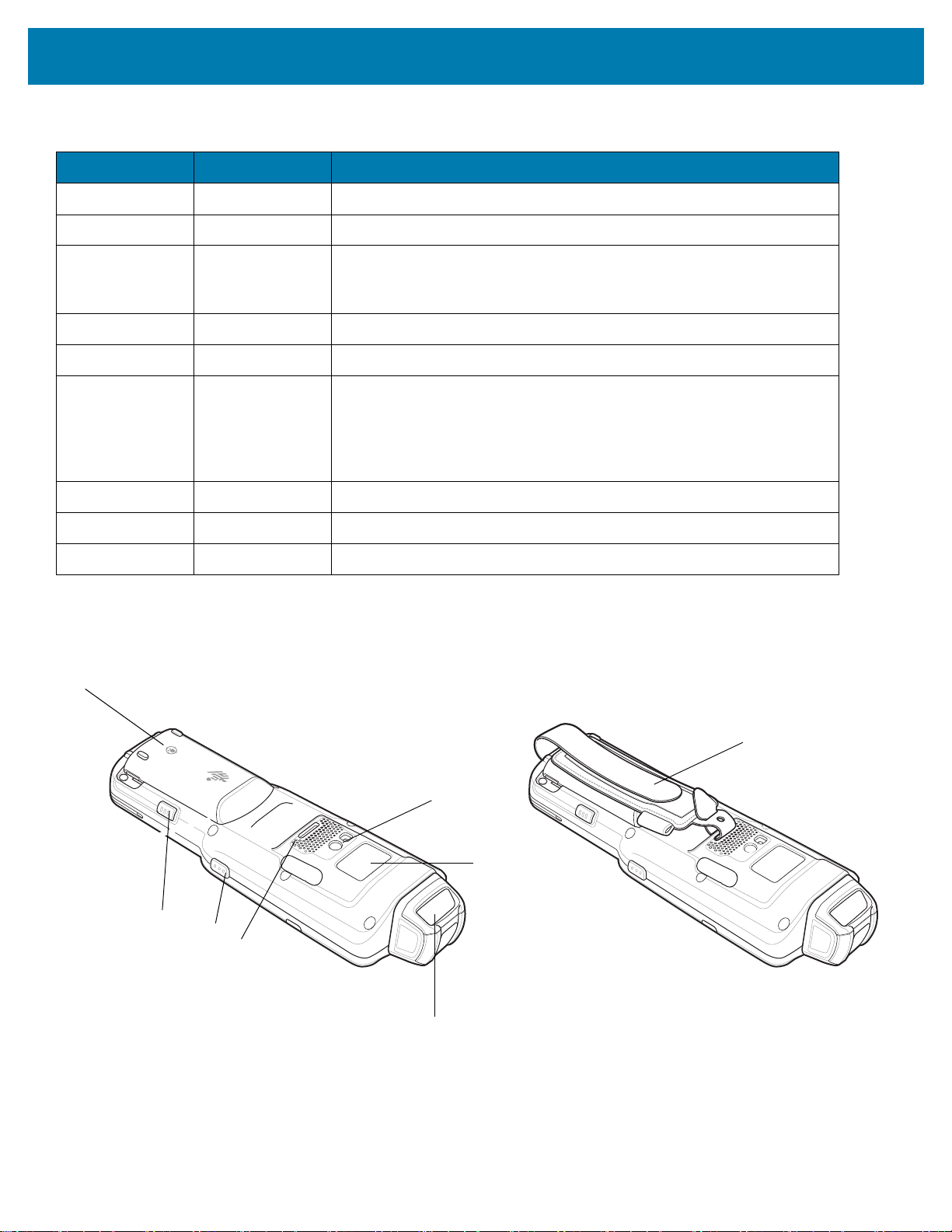

图 5 MC3300x-R 后视图
7
MC3300x 移动数据终端快速入门指南
表 4 MC3300x-R 功能 - 后视图
编号 项目 功能
10 电池 提供操作设备所需的电源。
11 电池释放闩锁 从设备中释放电池。
12 侧键扫描按钮 在启用了扫描应用程序时发起数据采集。
13 扬声器 为视频和音乐播放提供音频输出。
14 扫描器激光
扫描窗
15 NFC 天线 用于与其他支持 NFC 的设备进行通信。
16 摄像头 / 闪光灯 通过 LED 照明提供图像采集功能。
17 手提带 用于安全地持握设备。每台 MC3300x-S 和 MC3300x-R 设备上都已
使用扫描器提供数据采集功能。
预装。
8
MC3300x-S 功能
1
2
3
4
5
6
7
8
前视图

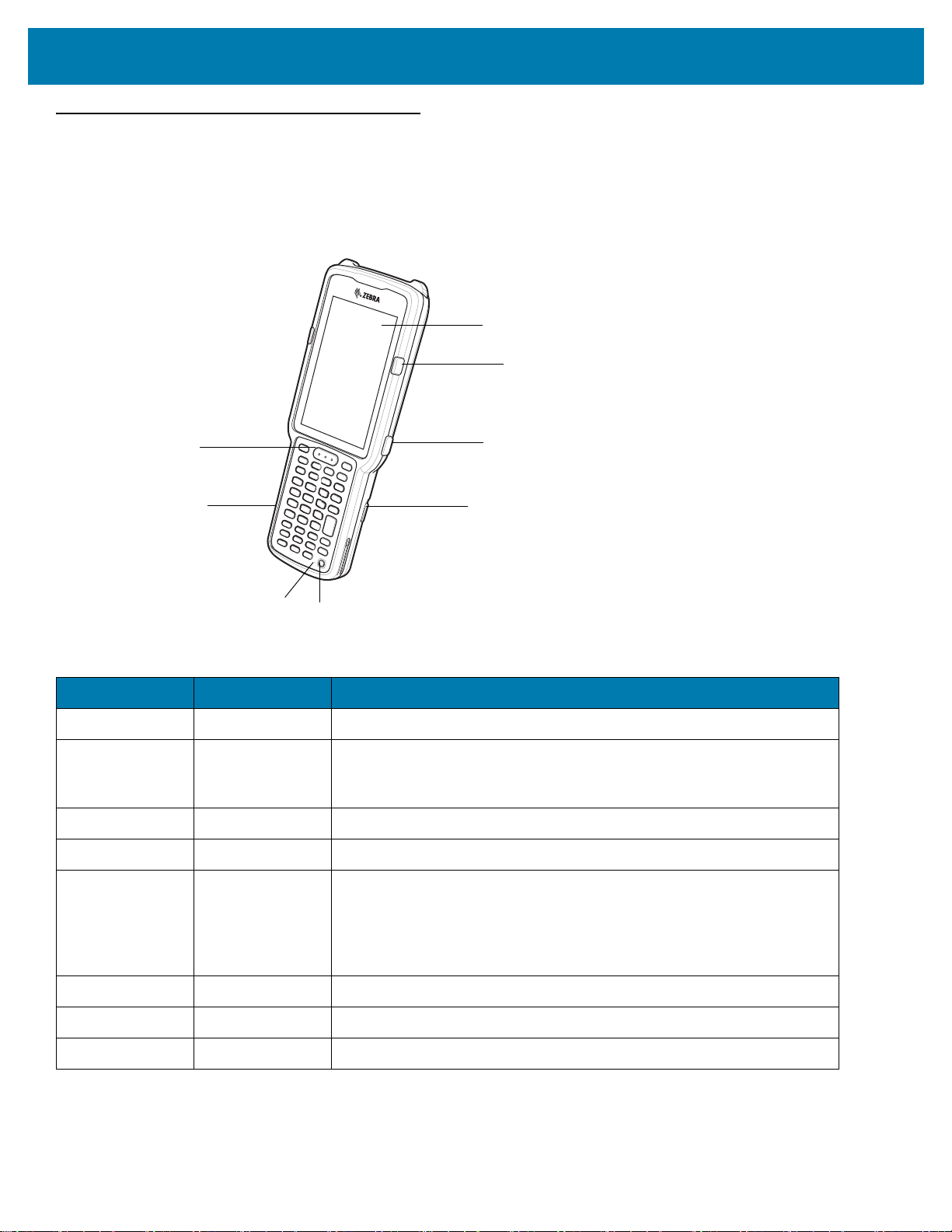

图 6 MC3300x-S 前视图
MC3300x 移动数据终端快速入门指南
表 5 MC3300x-S 功能 - 前视图
编号 项目 功能
1 显示屏 显示操作 MC3300x-S 所需的所有信息。
2 充电 / 应用程序通
知 LED 或扫描 /
解码状态
3 侧键扫描按钮 在启用了扫描应用程序时发起数据采集。
4 电池释放闩锁 从设备中释放电池。
5 电源键 按下可挂起和恢复设备。提供以下选项：
6 麦克风 用于以听筒模式进行通信。
7 键盘 用于输入数据和导航屏幕上的功能。
8 扫描按钮 在启用了扫描应用程序时发起数据采集。
充电时指示电池充电状态，指示收到应用程序通知或扫描 / 解码状态。
关机 - 关闭设备。
重新启动 - 在软件停止响应时重新启动设备。
屏幕截图 - 拍摄当前屏幕的快照。
9
后视图
9
10
11
12
13
14
15
16

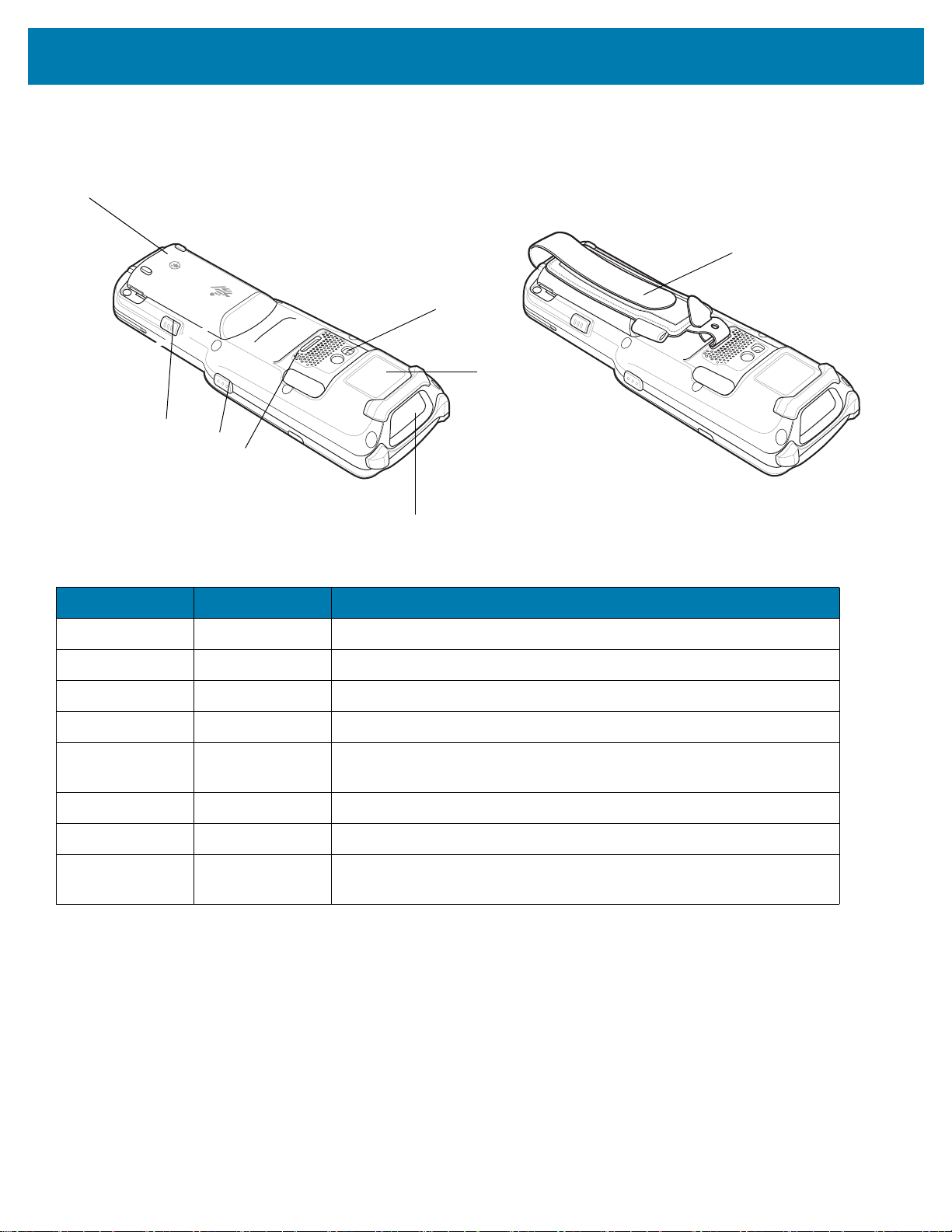

图 7 MC3300x-S 后视图
MC3300x 移动数据终端快速入门指南
表 6 MC3300x-S 功能 - 后视图
编号 项目 功能
9 电池 提供操作设备所需的电源。
10 电池释放闩锁 从设备中释放电池。
11 侧键扫描按钮 在启用了扫描应用程序时发起数据采集。
12 扬声器 为视频和音乐播放提供音频输出。
13 扫描器激光
扫描窗
14 NFC 天线 用于与其他支持 NFC 的设备进行通信。
15 摄像头 / 闪光灯 通过 LED 照明提供图像采集功能。
16 手提带 用于安全地持握设备。每台 MC3300x-S 和 MC3300x-R 设备上都已
使用扫描器提供数据采集功能。
预装。
10
MC3300x 移动数据终端快速入门指南
设置
首次使用 MC3300x 时：
• 安装 microSD 卡 （可选）
• 安装电池
• 为 MC3300x 充电
• 打开 MC3300x。

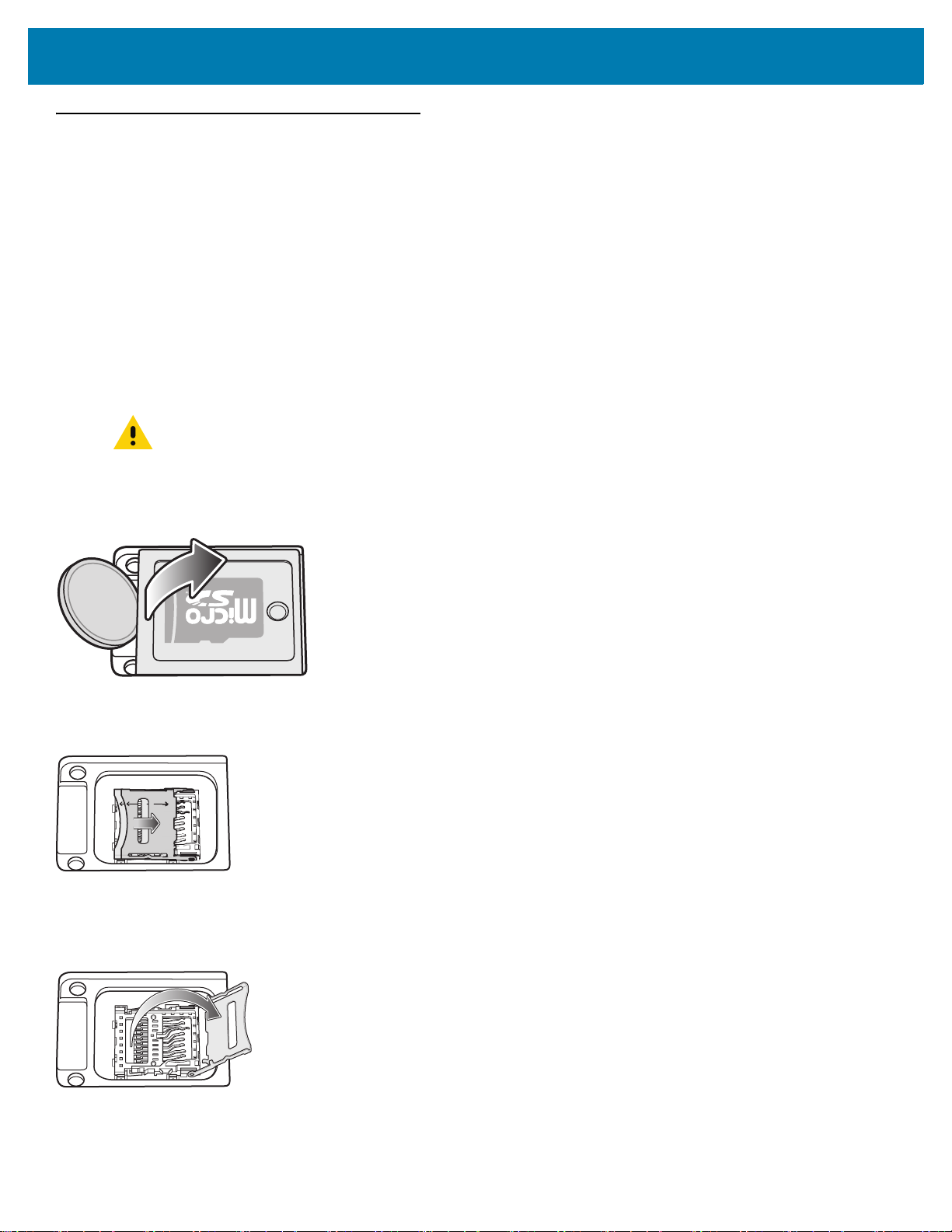

安装 microSD 卡
microSD 卡插槽提供辅助的非易失性存储功能。插槽位于电池组下面。请参阅 microSD 卡随附的文档获取更多信息，并按照制造
商的建议进行使用。
小心 遵循相应的静电放电 (ESD) 注意事项以避免损坏 microSD 卡。正确的 ESD 注意事项包括
（但不限于）在防静电台垫上操作，以及确保操作员已正确接地。
1. 使用硬币或手指取下 microSD 卡盖。
图 8 取下 microSD 卡盖
2. 将 microSD 卡架滑动至 “ 打开 ” 位置。
图 9 将 microSD 卡架解锁
3. 提起 microSD 卡架。
图 10 提起 microSD 卡架
11
MC3300x 移动数据终端快速入门指南

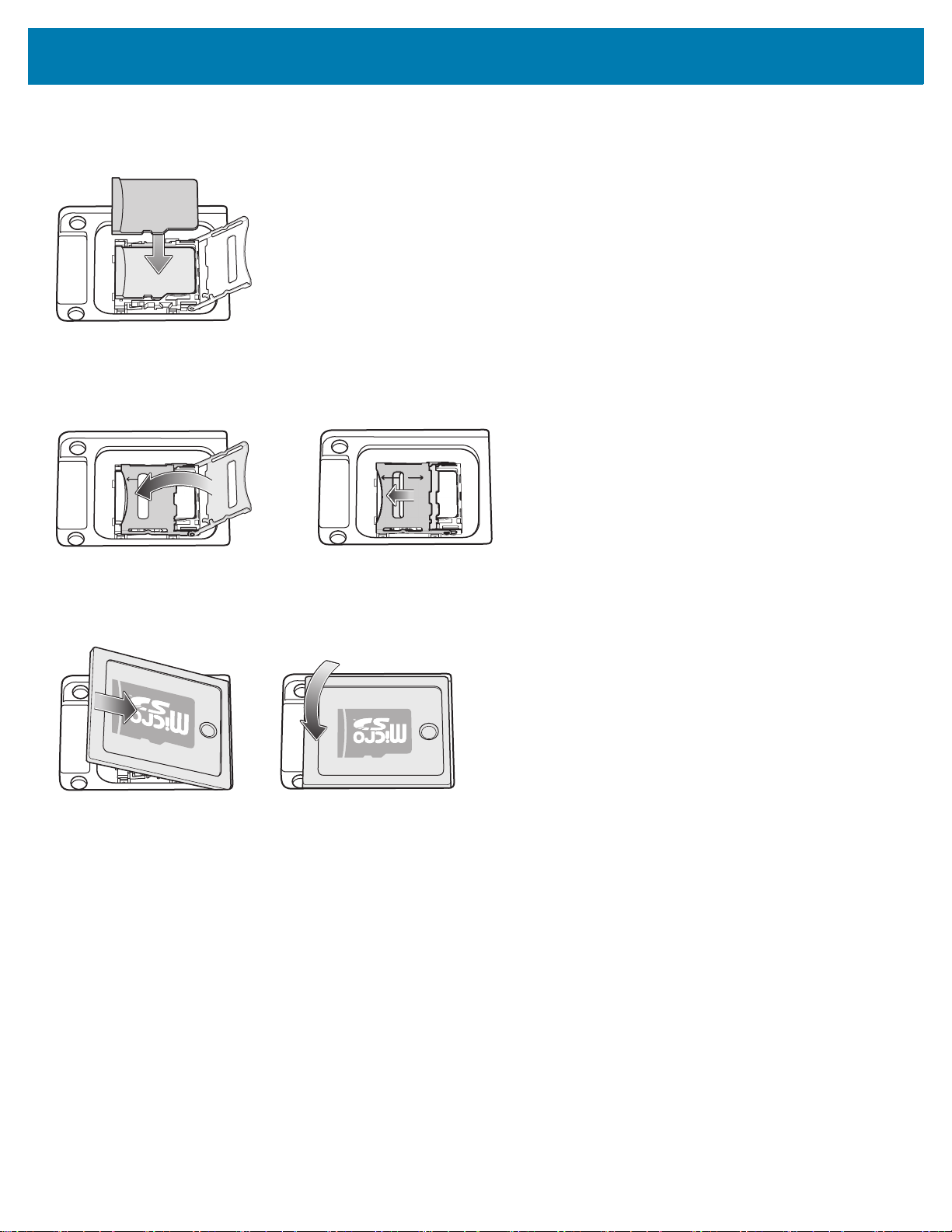

4. 将 microSD 卡放入触点部位中，触点朝下。
图 11 安装 microSD 卡
5. 关闭 microSD 卡架并将 microSD 卡架滑动至 “ 锁定 ” 位置。
图 12 锁定 microSD 卡架
6. 重新装好 microSD 卡盖并确保安装正确。
图 13 重新装好卡盖
12
