MC3300X
Mobil Bilgisayar
Hızlı Başlangıç Kılavuzu
MN-003567-01TR Rev. A
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Telif Hakkı
ZEBRA ve stil verilmiş Zebra kafası, Zebra Technologies Corporation şirketinin ticari markalarıdır ve dünya çapındaki
birçok yetkili bölgede kayıtlıdır. Google, Android, Google Play ve diğer markalar Google LLC'nin ticari markalarıdır. Diğer
tüm ticari markalar ilgili sahiplerinin malıdır. ©2020 Zebra Technologies Corporation ve/veya iştirakleri. Tüm hakları
saklıdır.
TELİF HAKLARI VE TİCARİ MARKALAR: Telif hakkı ve ticari marka bilgilerinin tamamı için www.zebra.com/copyright
adresini ziyaret edin.
GARANTİ: Garanti bilgilerinin tamamı için www.zebra.com/warranty
SON KULLANICI LİSANS SÖZLEŞMESİ: Son Kullanıcı Lisans Sözleşmesi (EULA) bilgilerinin tamamı için
www.zebra.com/eula
adresini ziyaret edin.
adresini ziyaret edin.
Kullanım Koşulları
Mülkiyet Bildirimi
Bu kılavuz, Zebra Technologies Corporation ve bağlı kuruluşlarının ("Zebra Technologies") mülkiyet bilgilerini içerir.
Kılavuzun amacı, işbu belgeyle tanımlanan ekipmanı kullanan ve ekipmanın bakımını yapan taraflara bilgi sunmaktır. Bu
mülkiyet bilgileri, Zebra Technologies'in açık ve yazılı izni olmadan başka bir amaçla kullanılamaz, kopyalanamaz veya
başka taraflara ifşa edilemez.
Ürün Geliştirmeleri
Ürünlerin sürekli olarak geliştirilmesi, Zebra Technologies'in ilkelerinden biridir. Tüm teknik özellikler ve tasarımlar önceden
bildirimde bulunulmaksızın değiştirilebilir.
Sorumluluk Reddi
Zebra Technologies, yayınladığı Mühendislik teknik özellik belgelerinin ve kılavuzların doğru olmasını sağlamak için gerekli
adımları atmaktadır. Ancak zaman zaman hatalar meydana gelebilir. Zebra Technologies, bu tür hataları düzeltme hakkını
saklı tutar ve bunlardan kaynaklanan sorumlulukları reddeder.
Sorumluluğun Sınırlandırılması
Zebra Technologies veya birlikte verilen diğer ürünlerin (donanım ve yazılım dahil) tasarımında, üretiminde ve teslim
edilmesinde yer alan herhangi bir taraf, her ne koşul altında olursa olsun bu ürünün kullanımından kaynaklanan ya da
kullanımı veya yanlış kullanımı sonucu meydana gelen hasarlardan (işletme karı kaybı, işin sekteye uğraması veya işletme
bilgilerinin kaybedilmesi gibi dolaylı zararlar dahil ve bunlarla sınırlı olmamak koşuluyla) sorumlu değildir. Zebra
Technologies'in bu potansiyel zararlar konusunda uyarılmış olması durumu değiştirmez. Bazı yargı bölgeleri, kazara veya
sonuç olarak ortaya çıkan zararların hariç tutulmasına veya sınırlandırılmasına izin vermemektedir. Bu nedenle yukarıdaki
sınırlandırma veya istisna sizin için geçerli olmayabilir.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için www.zebra.com/warranty adresini ziyaret edin.
2
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Servis Bilgileri
Birim, kullanılmaya başlamadan önce tesisinizin ağında çalışacak ve uygulamalarınızı çalıştıracak şekilde
yapılandırılmalıdır.
Ekipmanınızın kullanımıyla ilgili bir sorunla karşılaşırsanız kurumunuzun Teknik veya Sistem Desteği Birimi ile iletişim
kurun. Ekipmanla ilgili bir sorun varsa destek birimi, www.zebra.com/support adresindeki Zebra Global Müşteri Destek
Merkezi ile iletişime geçecektir.
Bu kılavuzun en son sürümünü www.zebra.com/support adresinden edinebilirsiniz.
Belgeyle İlgili Geri Bildirimde Bulunma
Bu kılavuzla ilgili yorum, soru veya önerileriniz varsa EVM-Techdocs@zebra.com adresine e-posta gönderin.
Yapılandırmalar
Bu kılavuzda MC3300x, özel olarak not edildiği yerler dışında tüm yapılandırmaları ifade eder. MC3300x-G Tetikleyici
yapılandırmasını ifade eder. MC3300x-R Döndürme yapılandırmasını ifade eder. MC3300x-S Dik Konum için
yapılandırmayı ifade eder.
3
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
1
2
8
7
6
3
5
4
MC3300x-G Özellikleri
Önden Görünüm
Şekil 1 MC3300x-G Önden Görünüm
NOT MC3300x-G, önceden takılmış bir el kayışı ile birlikte sunulmaz. Bununla birlikte, gerekirse bağımsız bir
aksesuar olarak (SG-MC33-HDSTPG-01) ayrıca satın alınabilir.
Tablo 1 MC3300x-G Özellikleri: Önden Görünüm
Numara Öğe İşlev
1 Ekran MC3300x-G'yi çalıştırmak için gereken tüm bilgileri görüntüler.
2 Şarj/Uygulama
Bildirim LED'i
veya Tarama/Kod
3 Tetikleyici Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
4 Pil Serbest
5 Mikrofon Ahize modunda iletişim için kullanılır.
Çözme Durumu
Bırakma Mandalı
Şarj etme işlemi sırasındaki pil şarjı durumunu, bir uygulamadan bildirim
alındığını veya tarama/okuma durumunu belirtir.
Pili cihazdan çıkarmayı sağlar.
4
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
11
10
12
13
14
Tablo 1 MC3300x-G Özellikleri: Önden Görünüm (Devamı)
Numara Öğe İşlev
6 Güç Tuşu Cihazı uyku moduna geçirmek ve yeniden açmak için basın. Aşağıdaki
seçenekleri sağlar:
Power off (Kapat): Cihazı kapatın.
Restart (Yeniden başlat): Yazılım yanıt vermeyi durdurduğunda cihazı
yeniden başlatın.
Screenshot (Ekran görüntüsü): Açılan ekranın anlık görüntüsünü alır.
7 Tuş Takımı Verileri girmek ve ekrandaki işlevler arasında gezinmeyi sağlar.
8 Tarama Düğmesi Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Arkadan Görünüm
Şekil 2 MC3300x-G Arkadan Görünüm
Tablo 2 MC3300x-G Özellikleri: Arkadan Görünüm
Numara Öğe İşlev
10 Pil Cihazı çalıştırmak için güç sağlar.
11 Pil Serbest
Bırakma Mandalı
Pili cihazdan çıkarmayı sağlar.
5
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Tablo 2 MC3300x-G Özellikleri: Arkadan Görünüm (Devamı)
Numara Öğe İşlev
12 Hoparlör Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
13 Tarayıcı Çıkış
Penceresi
14 NFC Anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar.
Entegre tarayıcı/görüntüleyici seçeneğini kullanarak veri yakalama işlevi
sağlar.
6
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Durma Noktası
Durma Noktası
Durma Noktası
1
2
3
4
5
6
7
8
9
MC3300x-R Özellikleri
Döner Başlığı Döndürme
MC3300x-R, üç durma noktasında kullanılabilen Döner Başlığa sahiptir. Bu özellik tarama için daha fazla esneklik sağlar.
DİKKAT
Şekil 3 MC3300x-R Döner Başlık
Döner başlığı belirtilen yan durma noktalarını geçecek şekilde döndürmeye çalışmayın. Cihaza zarar
verebilirsiniz.
Önden Görünüm
Şekil 4 MC3300x-R Önden Görünüm
7
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
10
11
12
13
14
15
16
17
Tablo 3 MC3300x-R Özellikleri: Önden Görünüm
Numara Öğe İşlev
1 Döner Başlık Kolay tarama konumları için başlığı döndürür.
2 Ekran MC3300x-R'yi çalıştırmak için gereken tüm bilgileri görüntüler.
3 Şarj/Uygulama
Bildirim LED'i
veya Tarama/Kod
Çözme Durumu
4 Yan Tarama
Düğmesi
5 Pil Serbest
Bırakma Mandalı
6 Güç Tuşu Cihazı uyku moduna geçirmek ve yeniden açmak için basın. Aşağıdaki
7 Mikrofon Ahize modunda iletişim için kullanılır.
8 Tuş Takımı Verileri girmek ve ekrandaki işlevler arasında gezinmeyi sağlar.
9 Tarama Düğmesi Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Şarj etme işlemi sırasındaki pil şarjı durumunu, bir uygulamadan bildirim
alındığını veya tarama/okuma durumunu belirtir.
Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Pili cihazdan çıkarmayı sağlar.
seçenekleri sağlar:
Power off (Kapat): Cihazı kapatın.
Restart (Yeniden başlat): Yazılım yanıt vermeyi durdurduğunda cihazı
yeniden başlatın.
Screenshot (Ekran görüntüsü): Açılan ekranın anlık görüntüsünü alır.
Arkadan Görünüm
Şekil 5 MC3300x-R Arkadan Görünüm
8
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Tablo 4 MC3300x-R Özellikleri: Arkadan Görünüm
Numara Öğe İşlev
10 Pil Cihazı çalıştırmak için güç sağlar.
11 Pil Serbest
Bırakma Mandalı
12 Yan Tarama
Düğmesi
13 Hoparlör Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
14 Tarayıcı Çıkış
Penceresi
15 NFC Anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar.
16 Kamera/Flaş LED aydınlatma ile görüntü alma özelliği sağlar.
17 El Kayışı Cihazı güvenli bir şekilde tutmak için kullanılır. Tüm MC3300x-S ve
Pili cihazdan çıkarmayı sağlar.
Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Tarayıcıyı kullanarak veri alma işlevini sağlar.
MC3300x-R cihazlarına önceden takılmış olarak gelir.
9
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
1
2
3
4
5
6
7
8
MC3300x-S Özellikleri
Önden Görünüm
Şekil 6 MC3300x-S Önden Görünüm
Tablo 5 MC3300x-S Özellikleri: Önden Görünüm
Numara Öğe İşlev
1 Ekran MC3300x-S'yi çalıştırmak için gereken tüm bilgileri görüntüler.
2 Şarj/Uygulama Bildirim
LED'i veya Tarama/Kod
Çözme Durumu
3 Yan Tarama Düğmesi Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
4 Pil Serbest Bırakma
Mandalı
5 Güç Tuşu Cihazı uyku moduna geçirmek ve yeniden açmak için basın.
6 Mikrofon Ahize modunda iletişim için kullanılır.
7 Tuş Takımı Verileri girmek ve ekrandaki işlevler arasında gezinmeyi sağlar.
8 Tarama Düğmesi Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Şarj etme işlemi sırasındaki pil şarjı durumunu, bir uygulamadan
bildirim alındığını veya tarama/okuma durumunu belirtir.
Pili cihazdan çıkarmayı sağlar.
Aşağıdaki seçenekleri sağlar:
Power off (Kapat): Cihazı kapatın.
Restart (Yeniden başlat): Yazılım yanıt vermeyi durdurduğunda
cihazı yeniden başlatın.
Screenshot (Ekran görüntüsü): Açılan ekranın anlık
görüntüsünü alır.
10
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
9
10
11
12
13
14
15
16
Arkadan Görünüm
Şekil 7 MC3300x-S Arkadan Görünüm
Tablo 6 MC3300x-S Özellikleri: Arkadan Görünüm
Numara Öğe İşlev
9 Pil Cihazı çalıştırmak için güç sağlar.
10 Pil Serbest
Bırakma Mandalı
11 Yan Tarama
Düğmesi
12 Hoparlör Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
13 Tarayıcı Çıkış
Penceresi
14 NFC Anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar.
15 Kamera/Flaş LED aydınlatma ile görüntü alma özelliği sağlar.
16 El Kayışı Cihazı güvenli bir şekilde tutmak için kullanılır. Tüm MC3300x-S ve
Pili cihazdan çıkarmayı sağlar.
Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Tarayıcıyı kullanarak veri alma işlevini sağlar.
MC3300x-R cihazlarına önceden takılmış olarak gelir.
11
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Kurulum
MC3300x'i ilk kez kullanmaya başlamadan önce:
• microSD kart takın (isteğe bağlı)
• Pili takın
• MC3300x'i şarj edin
• MC3300x cihazını açın.
microSD Kart Takma
microSD kart yuvası ikinci bir geçici olmayan depolama alanı sağlar. Yuva, pil paketinin altındadır. Daha fazla bilgi edinmek için
kart ile birlikte verilen belgelere bakın ve üreticinin kullanım tavsiyelerine uyun.
DİKKAT
1. Bozuk para veya parmağınızı kullanarak microSD kartının kapağını çıkarın.
Şekil 8 microSD Kartının Kapağını Çıkarma
2. microSD kart tutucusunu Açık konuma kaydırın.
Şekil 9 microSD Kart Tutucusunun Kilidini Açma
microSD kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini
uygulayın. Uygun ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde
çalışmak ve operatörün uygun şekilde topraklanması bulunmaktadır.
3. microSD kart tutucusunu kaldırın.
Şekil 10 microSD Kart Tutucusunu Kaldırma
4. microSD kartını, temas noktaları aşağı bakacak şekilde temas alanına yerleştirin.
12
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Şekil 11 microSD Kartını Takma
5. microSD kart tutucusunu kapatın ve microSD kart tutucusunu Kilitli konumuna kaydırın.
Şekil 12 microSD Kart Tutucusunu Kilitleme
6. microSD kart kapağını doğru şekilde geri takın.
Şekil 13 Kapağı Yeniden Takma
13
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC3300x-G'nin Pilini Takma
MC3300x-G aşağıdaki pillerle uyumludur:
• MC3300x 7000 mAh PowerPrecision+ uzun ömürlü pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
Pili takmak için:
1. El kayışını (takılıysa) gevşetin.
2. Pili, pil bölmesine hizalayın.

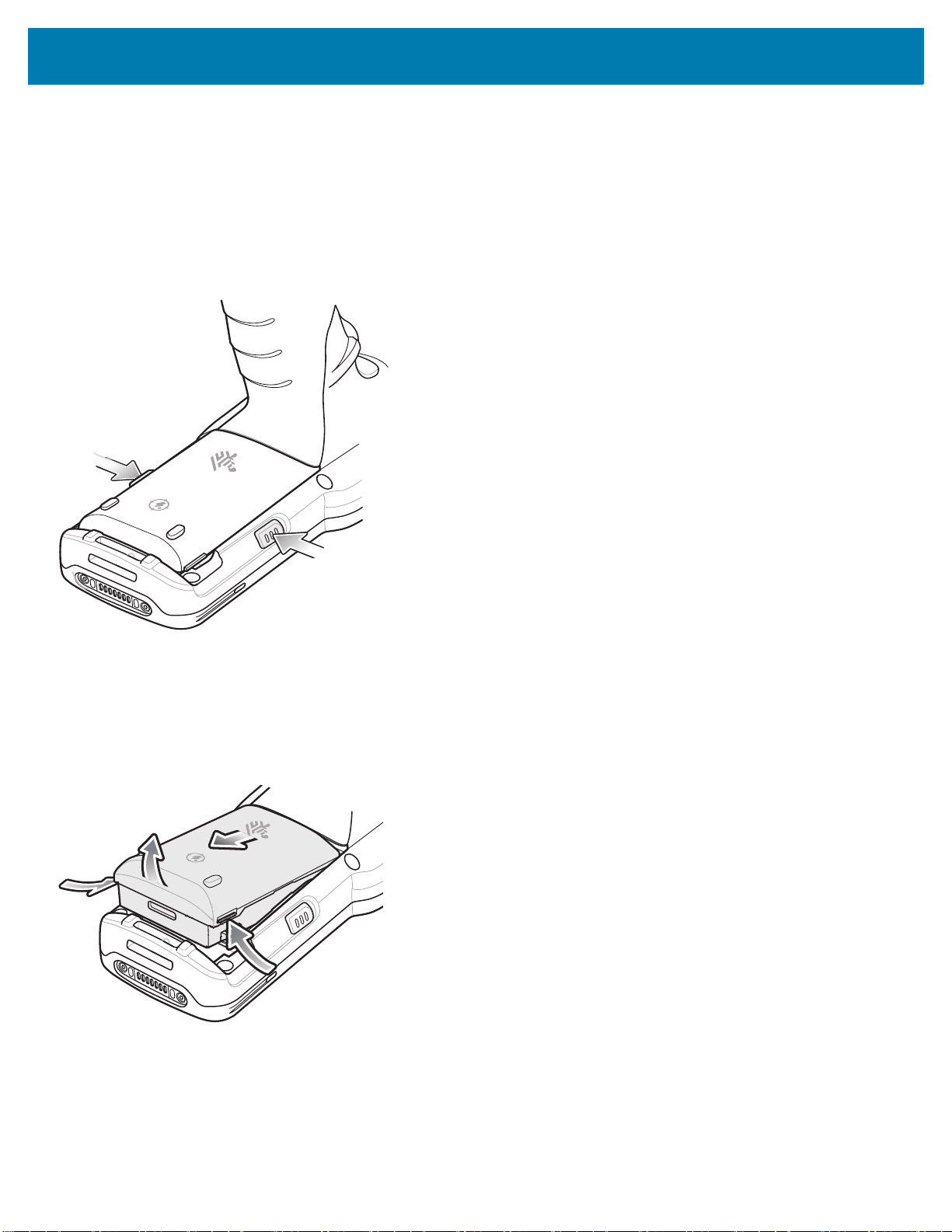

Şekil 14 Pili Takma
3. Pilin ön kısmını pil bölmesinin içine doğru kaydırın.
4. Pili sıkıca aşağı yönde bastırın. MC3300x-G'nin yan taraflarındaki her iki pil serbest bırakma düğmesini de ilk
konumlarına döndürün.
Şekil 15 Pili Aşağı Bastırma
5. El kayışını (takılıysa) sıkın.
6. Cihazı açmak için (Zebra açılış ekranı görününceye kadar) Güç tuşunu basılı tutun.
14
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC3300x-R/S Pilini Takma
MC3300x-R/S aşağıdaki pillerle uyumludur:
• MC3300x 7000 mAh PowerPrecision+ uzun ömürlü pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart pil
Pili takmak için:
1. Gerekirse el kayışını gevşetin.
2. Pili, pil bölmesine hizalayın.
Şekil 16 Pili Takma
3. Pilin ön kısmını pil bölmesinin içine doğru kaydırın.
4. Pili sıkıca aşağı yönde bastırın. MC3300x-R/S'nin yan taraflarındaki her iki pil serbest bırakma düğmesini de ilk
konumlarına döndürün.
Şekil 17 Pili Aşağı Bastırma
5. Gerekirse el kayışını sıkın.
6. Cihazı açmak için (Zebra açılış ekranı görününceye kadar) Güç tuşunu basılı tutun.
15
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC3300x-G'nin Pilini Değiştirme
1. İki Pil Serbest Bırakma düğmesine basın.
Pil yerinden hafifçe çıkar. Cihaz Çalışırken Değiştirme modundayken kullanıcı pili çıkardığında ekran kapanır ve cihaz
düşük güç durumuna geçer. MC3300x-G, 30 saniye boyunca (yanıp sönen Sarı LED'ler ile gösterilir) kablosuz bağlantı
sürekliliği ve ardından yaklaşık beş dakika boyunca RAM veri sürekliliği özelliğini destekler. Bellek sürekliliğini korumak
için pili beş dakika içerisinde değiştirin.
Şekil 18 Pili Serbest Bırakma
2. Pili, pil bölmesinden çıkarın.
Şekil 19 Pili Çıkarma
16
3. Pili, pil bölmesine hizalayın.
Şekil 20 Pili Takma
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
4. Pilin ön kısmını pil bölmesinin içine doğru kaydırın.
5. Pili sıkıca aşağı yönde bastırın. MC3300x-G'nin yan taraflarındaki her iki pil serbest bırakma düğmesini de ilk
konumlarına döndürün.
Şekil 21 Pili Aşağı Bastırma
6. Pil çıkarılıp takıldıktan sonra cihaz otomatik olarak çalışmaya devam eder (cihaz çalışırken değiştirme işleminde).
Yalnızca cihaz kapatıldığı veya pil paketi olmadan uzun bir süre beklediği durumlarda Güç tuşuna basmak gerekir.
17
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC3300x-R/S'nin Pilini Değiştirme
1. İki Pil Serbest Bırakma düğmesine basın.
Pil yerinden hafifçe çıkar. Cihaz Çalışırken Değiştirme modundayken kullanıcı pili çıkardığında ekran kapanır ve cihaz
düşük güç durumuna geçer. MC3300x-R/S, 30 saniye boyunca (yanıp sönen Sarı LED'ler ile gösterilir) kablosuz
bağlantı sürekliliği ve ardından yaklaşık beş dakika boyunca RAM veri sürekliliği özelliğini destekler. Bellek sürekliliğini
korumak için pili beş dakika içerisinde değiştirin.
Şekil 22 Pili Serbest Bırakma
2. Pili, pil bölmesinden çıkarın.
Şekil 23 Pili Çıkarma
3. Pili, pil bölmesine hizalayın.
18
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Şekil 24 Pili Takma
4. Pilin ön kısmını pil bölmesinin içine doğru kaydırın.
5. Pili sıkıca aşağı yönde bastırın. MC3300x-R/S'nin yan taraflarındaki her iki pil serbest bırakma düğmesini de ilk
konumlarına döndürün.
Şekil 25 Pili Aşağı Bastırma
6. Pil çıkarılıp takıldıktan sonra cihaz otomatik olarak çalışmaya devam eder (cihaz çalışırken değiştirme işleminde).
Yalnızca cihaz kapatıldığı veya pil paketi olmadan uzun bir süre beklediği durumlarda Güç tuşuna basmak gerekir.
19
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Uyumluluk
Aşağıdaki tabloda MC3300x, MC33XX ve MC3200 mobil bilgisayarlar ile aksesuarların uyumluluğu gösterilmektedir.
Tablo 7 Uyumluluk
MC33
Serisi PP+
Pilleri
Mevcut
Değil
Mevcut
Değil
Mevcut
Değil
MC32N0
PP Pilleri
Mevcut
Değil
Mevcut
Değil
Mevcut
Değil
MC33XX
İstasyonları
Evet Hayır Evet Hayır
Evet Hayır Evet Hayır
Evet Evet Evet Evet
MC32N0
İstasyonları
adaptörlü
adaptörlü
MC33XX Pil
Şarj Cihazı
Mevcut
Değil
Mevcut
Değil
Değil
MC32N0 Pil
Şarj Cihazı
Mevcut
Değil
Mevcut
Değil
Mevcut
Değil
MC3300x
mobil
bilgisayar
MC33XX
mobil
bilgisayar
MC32N0
mobil
bilgisayar
MC3300x
PP+ pil
MC33 Serisi
PP+ Pilleri
MC32N0 PP
Pilleri
MC3300x
PP+ Pil
Evet Evet Hayır Evet Evet
Hayır Evet Evet Evet Evet,
Hayır Hayır Evet Hayır Evet Mevcut
Mevcut
Değil
Mevcut
Değil
Mevcut
Değil
• MC3300x mobil bilgisayarlar yalnızca MC33 PowerPrecision+ pillerle uyumludur.
• MC33XX mobil bilgisayarlar tüm pillerle uyumludur (MC33XX PowerPrecision+ ve MC32N0 PowerPrecision).
• MC3300x / MC33XX mobil bilgisayarlar tüm istasyonlarla uyumludur.
İletişim sağlamayan, yalnızca şarj amaçlı kullanılan MC32N0 terminal istasyonları için ek bir adaptör gerekir.
• MC33XX pil şarj cihazı tüm pillerle (MC3300x/MC33XX PowerPrecision+ ve MC32N0 PowerPrecision) uyumludur.
• MC32N0 mobil bilgisayarlar, MC33XX istasyonlarıyla uyumlu değildir.
Pil Karşılaştırması
Aşağıdaki tabloda MC3300x, MC33XX ve MC32XX pillerinin karşılaştırması gösterilmektedir.
Tablo 8 Pil Karşılaştırması
Özellik MC32N0 MC33XX MC3300x
Pil Türü PowerPrecision PowerPrecision+ PowerPrecision+
Gömülü Zebra ve PowerPrecision+ logolarını içerir Hayır Evet Evet
Arka Etiket Gri Mavi Siyah
20
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Pil Uyumluluğu
• MC3300x-G, 7000 mAh genişletilmiş kapasiteli ve 5200 mAh yüksek kapasiteli PowerPrecision+ pillerle
uyumludur.
• MC3300x-R/S, 7000 mAh genişletilmiş kapasiteli, 5200 mAh yüksek kapasiteli ve 2740 mAh standart kapasiteli
PowerPrecision+ pillerle uyumludur.
• MC3300x cihazları eski MC32N0 PowerPrecision pilleriyle uyumlu değildir.
MC3300x cihazı ile yanlış pil kullanılırsa aşağıdaki mesaj tekrarlanarak görüntülenir. Lütfen MC33XX ile uyumlu pillerden
birini kullanın.
NOT Pil bildirimi (yukarıda gösterilmektedir) el tipi MC3300x cihazında devre dışı bırakılamaz veya gizlenemez.
MC3300x cihazı ile uygun MC33 PP+ pilleri kullanın.
21
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC3300x'i Şarj Etme
MC3300x'i ve/veya yedek pili şarj etmek için aşağıdaki aksesuarlardan birini kullanın.
Tablo 9 Şarj Etme ve İletişim
Şarj Etme İletişim
Açıklama Parça Numarası
Yedek Pil Şarj Cihazına sahip 1
CRD-MC33-2SUCHG-01 Evet Evet Evet Hayır
Pil
(Cihazda)
Yedek Pil USB Ethernet
Yuvalı USB Şarj Ünitesi
5 Yuvalı Yalnızca Şarj
CRD-MC33-5SCHG-01 Evet Hayır Hayır Hayır
ShareCradle'ı
5 Yuvalı Ethernet ShareCradle'ı CRD-MC33-5SETH-01 Evet Hayır Hayır Evet
4 Yuvalı Pil Şarj Cihazına sahip 5
CRD-MC33-4SC4BC-01 Evet Evet Hayır Hayır
Yuvalı Şarj ShareCradle'ı
4 Yuvalı Pil Şarj Cihazına sahip 5
CRD-MC33-4SE4BC-01 Evet Evet Hayır Evet
Yuvalı Ethernet ShareCradle'ı
4 Yuvalı Yedek Pil Şarj Cihazı SAC-MC33-4SCHG-01 Hayır Evet Hayır Hayır
20 Yuvalı Yedek Pil Şarj Cihazı SAC-MC33-20SCHG-01 Hayır Evet Hayır Hayır
USB Şarj Kablosu CBL-MC33-USBCHG-01 Evet Hayır Evet Hayır
MC33XX İstasyon Adaptörüne
sahip MC32N0 1 Yuvalı İstasyon
CRD3000-1001RR
ADP-MC33-CRDCUP-01
Evet Evet
(MC32N0 pillerini
yalnızca yedek pil
yuvasında şarj
eder)
Evet Hayır
NOT MC3300x Ürün Referans Kılavuzu'nda açıklanan pil güvenliği yönergelerine uyun.
1. Ana pili şarj etmek için şarj aksesuarını uygun güç kaynağına bağlayın.
2. MC3300x'i istasyona takın veya USB şarj kablosuna bağlayın. MC3300x açılır ve şarj olmaya başlar. Şarj/Bildirim
LED'i, şarj işlemi sırasında sarı renkte kalır; pil tam şarj olduğunda ise sabit yeşil renkte yanar.
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şarj Etme Sıcaklığı
Pilleri 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya istasyon, pil şarj işlemini daima güvenli ve
akıllı bir şekilde gerçekleştirir. Daha yüksek sıcaklıklarda [örneğin yaklaşık +37°C (+98°F)] ise cihaz veya istasyon, pili
kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini etkinleştirip devre dışı bırakabilir. Cihaz ve şarj
istasyonu, şarj işleminin anormal sıcaklıklar nedeniyle devre dışı bırakılması durumunda ilgili LED'i aracılığıyla bildirimde
bulunur.
22
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Yedek Pili Şarj Etme
1. Yedek pil yuvasına yedek pil takın.
2. Pili uygun bir şekilde yerleştirin.
Yedek Pil Şarj LED'i yanıp sönerek cihazın şarj edildiğini gösterir. Şarj göstergeleri için bkz. Tablo 10.
Tablo 10 Şarj/Bildirim LED'i Göstergeleri
Durum Gösterge
Kapalı • Pil şarj olmuyor.
• Pil istasyona veya güç kaynağına doğru bir şekilde takılmamıştır.
• İstasyona güç verilmiyor.
Yanıp Sönen Sarı • Pil çalışırken değiştirme sırasında etkin kablosuz bağlantı oturumu.
Sabit Sarı • Pil şarj olmaktadır.
Sabit Yeşil • Pil şarj işlemi tamamlanmıştır.
Hızlı Yanıp Sönen Kırmızı
2 kez yanıp sönme/saniye
Sabit Kırmızı • Yedek pil şarj olmaktadır ve pilin kullanım ömrü dolmuştur.
Yanıp Sönen Mavi Işık • Bir uygulamadan bildirim alınmıştır.
Şarj hatası alınmıştır. Örneğin:
• Sıcaklık çok düşük ya da çok yüksektir.
• Şarj işlemi çok uzun sürmüş ve tamamlanamamıştır (genellikle sekiz
saat sürer).
• Şarj işlemi tamamlanmıştır ve pilin kullanım ömrü dolmuştur.
23
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
1 Yuvalı USB Şarj İstasyonu
1 Yuvalı USB Şarj İstasyonu:
• Mobil bilgisayarı ve pili şarj etmek için 9 VDC güç sağlar.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
• Mobil bilgisayar ve bir ana bilgisayar veya diğer USB cihazları (ör. yazıcı) arasındaki veri iletişimi için bir USB
bağlantı noktası sağlar.
• Mobil bilgisayar ve ana bilgisayar arasındaki bilgileri eşitler. Özel veya üçüncü taraf yazılımlar aracılığıyla mobil
bilgisayarı kurumsal veri tabanlarıyla da eşitleyebilir.
Aşağıdaki pillerle uyumludur (bir cihazda şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
Aşağıdaki pillerle uyumludur (yedek pil yuvasında şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil
• MC32N0 5200 mAh PowerPrecision yüksek kapasiteli pil
• MC32N0 2740 mAh PowerPrecision standart kapasiteli pil
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şekil 26 1 Yuvalı USB Şarj İstasyonu
24
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Güç LED'i
5 Yuvalı Yalnızca Şarj ShareCradle'ı
5 Yuvalı Yalnızca Şarj ShareCradle'ı:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Aynı anda beş adede kadar mobil bilgisayarı şarj eder.
Aşağıdaki pillerle uyumludur (bir cihazda şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şekil 27 5 Yuvalı Yalnızca Şarj ShareCradle'ı
25
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
1000 LED
100/10 LED
5 Yuvalı Ethernet ShareCradle'ı
5 Yuvalı Ethernet ShareCradle'ı:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Aynı anda beş adede kadar mobil bilgisayarı şarj eder.
Aşağıdaki pillerle uyumludur (bir cihazda şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şekil 28 5 Yuvalı Ethernet ShareCradle'ı
26
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Güç LED'i
Yedek Pil Şarj
LED'i
Yedek Pil Yuvası
MC3300x Şarj Yuvası
4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı ShareCradle
4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı ShareCradle:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Yedek pilleri şarj etmek için 4,2 VDC güç sağlar.
• Aynı anda dört adede kadar mobil bilgisayarı ve dört yedek pili şarj eder.
Aşağıdaki pillerle uyumludur (bir cihazda şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
Aşağıdaki pillerle uyumludur (yedek pil yuvasında şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil
• MC32N0 5200 mAh PowerPrecision yüksek kapasiteli pil
• MC32N0 2740 mAh PowerPrecision standart kapasiteli pil
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şekil 29 4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı ShareCradle
27
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
1000 LED
100/10 LED
Yedek Pil Şarj
LED'i
Yedek Pil Yuvası
MC3300x Şarj
Yuvası
4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı Ethernet ShareCradle'ı
4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı Ethernet ShareCradle'ı:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Yedek pilleri şarj etmek için 4,2 VDC güç sağlar.
• Aynı anda dört adede kadar mobil bilgisayarı ve dört yedek pili şarj eder.
Aşağıdaki pillerle uyumludur (bir cihazda şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
Aşağıdaki pillerle uyumludur (yedek pil yuvasında şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil
• MC32N0 5200 mAh PowerPrecision yüksek kapasiteli pil
• MC32N0 2740 mAh PowerPrecision standart kapasiteli pil
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
Şekil 30 4 Yuvalı Pil Şarj Cihazına sahip 5 Yuvalı Ethernet ShareCradle'ı
28
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Güç LED'i
Yedek Pil Şarj LED'i
4 Yuvalı Yedek Pil Şarj Cihazı
4 Yuvalı Pil Şarj Cihazı:
• Dört adede kadar MC3300x yedek pilini şarj eder.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
Aşağıdaki pillerle uyumludur (yedek pil yuvasında şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil
• MC32N0 5200 mAh PowerPrecision yüksek kapasiteli pil
• MC32N0 2740 mAh PowerPrecision standart kapasiteli pil

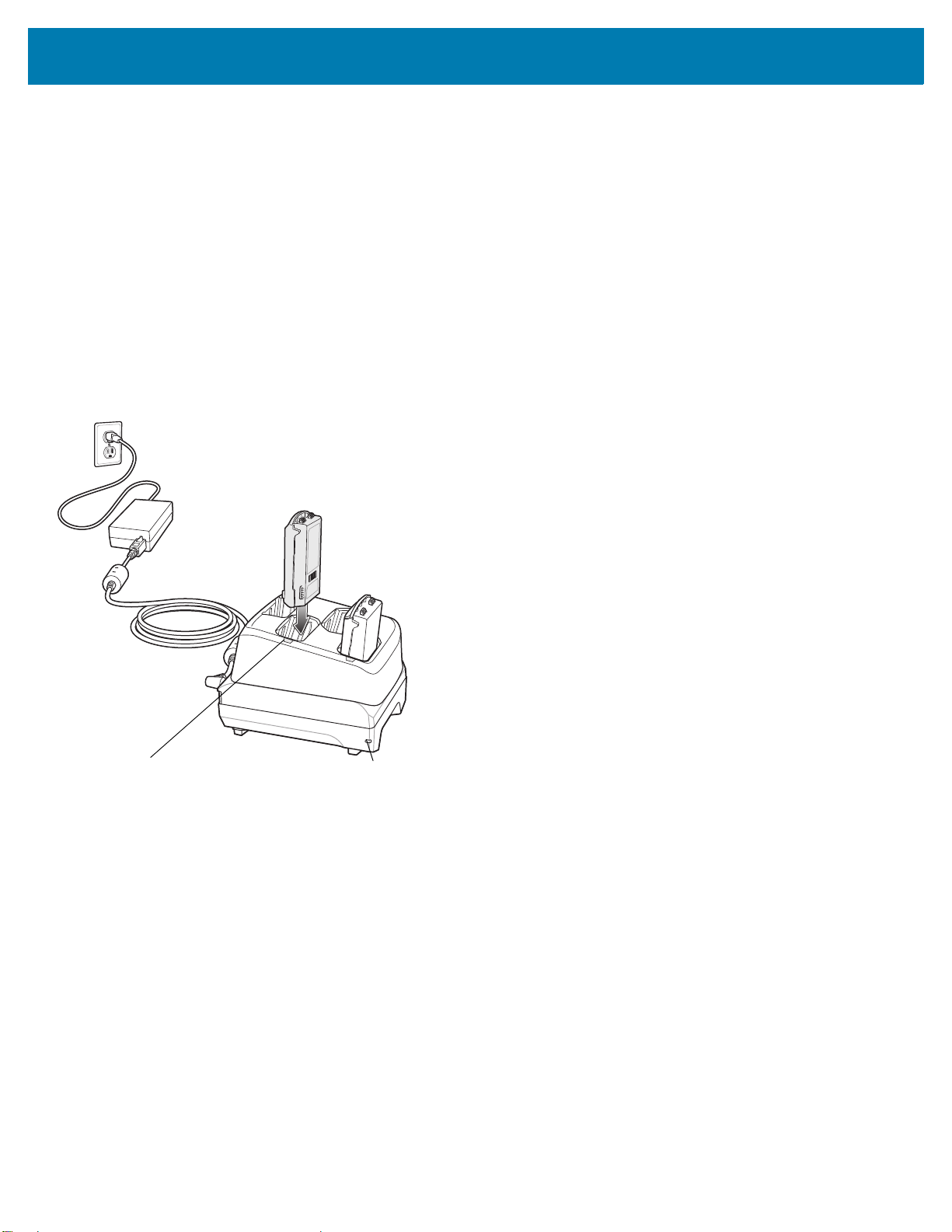

Şekil 31 4 Yuvalı Yedek Pil Şarj Cihazı
29
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Güç LED'i
Yedek Pil Şarj LED'i
20 Yuvalı Yedek Pil Şarj Cihazı
20 Yuvalı Pil Şarj Cihazı:
• Yirmi adede kadar MC3300x yedek pilini şarj eder.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
Aşağıdaki pillerle uyumludur (yedek pil yuvasında şarj etme):
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil
• MC32N0 5200 mAh PowerPrecision yüksek kapasiteli pil
• MC32N0 2740 mAh PowerPrecision standart kapasiteli pil
Şekil 32 20 Yuvalı Yedek Pil Şarj Cihazı
30
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
USB Şarj Kablosu
USB Şarj Kablosu:
• Pili şarj etmek için 5 VDC güç sağlar.
• Güç ve/veya USB kablosu üzerinden ana bilgisayar ile cihaz iletişimini sağlar.
• Aşağıdaki pilleri kullanan cihazlarla uyumludur:
• MC3300x 7000 mAh PowerPrecision+ genişletilmiş kapasiteli pil
• MC33XX 5200 mAh PowerPrecision+ yüksek kapasiteli pil
• MC33XX 2740 mAh PowerPrecision+ standart kapasiteli pil (sadece MC3300x-R/S ve MC33XX-R/S)
NOT MC3300x şarj istasyonuna veya kabloya takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj
temas noktalarını engellememelidir.
Şekil 33 USB Şarj Kablosu
31
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
MC33XX Yalnızca Şarj Adaptörü
MC33XX Yalnızca Şarj Adaptörünü, MC32N0 istasyonları ve MC33XX veya MC3300x mobil bilgisayarla geriye dönük
uyumluluk için kullanın. MC33XX Yalnızca Şarj Adaptörü, eski MC32N0 1 yuvalı ve 4 yuvalı istasyonlarda iletişim
sağlamayan yalnızca şarj işlemi için MC33XX ve MC3300x mobil bilgisayarlarla uyumludur.
• MC33XX Yalnızca Şarj Adaptörü; MC32N0 1 Yuvalı USB İstasyonunu, MC32N0 4 Yuvalı Yalnızca Şarj
İstasyonunu ve MC32N0 4 Yuvalı Ethernet İstasyonunu destekler.
• MC33XX Yalnızca Şarj Adaptörü sadece şarj işlemi için kullanılır; MC32N0 istasyonlarıyla kullanıldığında iletişim
sağlamaz.
• MC32N0 1 Yuvalı USB İstasyonu, cihazı şarj etmek için 5,4 VDC sağlar.
• MC32N0 1 Yuvalı USB İstasyonu (MC33XX Yalnızca Şarj Adaptörü bulunan), MC33XX veya MC3300x
PowerPrecision+ pilleri ya da MC32N0 PowerPrecision pilleri şarj eden MC33XX veya MC3300x mobil bilgisayarla
uyumludur. Bununla birlikte, MC32N0 1 Yuvalı USB İstasyonu yedek pil yuvası yalnızca MC32N0 PowerPrecision
pillerle uyumludur.
MC33XX Yalnızca Şarj Adaptörünün Kurulumu
MC33XX Yalnızca Şarj Adaptörünü kurmak için:
1. MC32N0 istasyonunu ve temas noktalarını, parmağınızı ileri ve geri hareket ettirerek alkollü bezle silin.
Cihaz temizliği hakkında daha fazla bilgi için MC33XX Mobil Bilgisayar Kullanım Kılavuzu'nun Bakım ve Sorun
Giderme bölümüne bakın.
Şekil 34 MC32N0 İstasyonunu Temizleme
2. Adaptörün arkasındaki yapıştırıcıyı soyarak çıkarın.
Şekil 35 Yapıştırıcıyı Soyarak Çıkarma
32
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
3. Adaptörü MC32N0 istasyonuna takın ve istasyonun alt kısmına bağlayın.
Şekil 36 Adaptörü İstasyona Takma ve Bağlama
4. MC33 XX veya MC3300x mobil bilgisayarı MC32N0 istasyonuna takın.
Şekil 37 MC33XX veya MC3300x'i MC32N0 istasyonuna takın
NOT MC3300x şarj istasyonuna takılı olduğunda düzgün çalışması için el kayışı takılıysa kayış, şarj temas
noktalarını engellememelidir.
33
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Tarama
MC3300x aşağıdaki veri yakalama seçeneklerini sunar:
• Görüntüleyici:
• SE4720 1D/2D
• SE4770 1D/2D
• SE4850-ER 1D/2D
• Lazer Tarayıcı:
• SE965 1D
Tarama seçenekleri için MC3300x Mobil Bilgisayar Ürün Referans Kılavuzu'na göz atın.
Görüntüleyici ile Barkod Alımı
Barkod verilerini yakalamak için:
1. Uygulama cihazda açık ve metin alanı odakta olmalıdır (metin imleci, metin alanında olmalıdır).
2. Cihazın üst kısmını barkoda doğrultun.
3. Tarama düğmesini veya Tetikleyiciyi basılı tutun.
Kırmızı lazer hedefleme modeli, hedeflemeye yardımcı olmak için yanar.
4. Barkod, hedefleme modelindeki artı işaretinin oluşturduğu alanın içinde olmalıdır. Hedefleme noktası, parlak
ışıklandırmalı yerlerde görünürlüğü artırmak için kullanılır.
Barkodun başarılı bir şekilde okunduğunu belirtmek için tarama LED'leri varsayılan olarak yeşil renkte yanar ve bir sesli
uyarı duyulur. Liste Alma Modu'ndayken cihazın, artı işaretinin oluşturduğu alanın barkoda dokunana kadar barkodu
okumayacağını göz önünde bulundurun.
Şekil 38 Hedefleme Modeli: Standart ve Genişletilmiş Aralık
Şekil 39 Hedefleme Modelinde Birden Çok Barkod Bulunan Liste Alma Modu: Standart ve Genişletilmiş Aralık
5. Tarama düğmesini veya Tetikleyiciyi serbest bırakın.
6. Barkod içeriği verileri metin alanında görüntülenir.
34
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Lazer Tarayıcı ile Barkod Yakalama
Barkod verilerini yakalamak için:
1. Uygulama cihazda açık ve metin alanı odakta olmalıdır (metin imleci, metin alanında olmalıdır).
2. Cihazın üst kısmını barkoda doğrultun.
3. Barkoddaki tarama çıkış penceresine doğrultun.
4. Tarama düğmesini basılı tutun.
Kırmızı tarama çizgisi, hedeflemeye yardımcı olmak için yanar. Tarama çizgisi, barkodun tamamını kapsamalıdır.
Barkodun başarılı bir şekilde okunduğunu belirtmek için tarama LED'leri varsayılan olarak yeşil renkte yanar ve bir sesli
uyarı duyulur.
Şekil 40 Lazer Tarayıcı Hedefleme Modeli
5. Tarama düğmesini bırakın.
6. Alınan veriler metin alanında görüntülenir.
35
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Ergonomi Konusunda Göz Önünde Bulundurulacaklar
Çalışırken ara verilerek sırayla çalışılması önerilir.
Düşük Seviyeden Tarama için Duruşu Optimize Etme
Şekil 41 Düşük Seviyeden Tarama
Sol ve sağ dizi sırayla kullanın.
36
MC3300x Mobil Bilgisayar Hızlı Başlangıç Kılavuzu
Yüksek Seviyeden Tarama için Duruşu Optimize Etme
Şekil 42 Yüksek Seviyeden Tarama
Sol ve sağ eli sırayla kullanın.
Eğilmeyin
Şekil 43 Eğilmeyin
37
Uzanmayın
Şekil 44 Uzanmayın
Bileğinizin Fazla Bükülmemesine Dikkat Edin
Şekil 45 Bileğinizin Fazla Bükülmemesine Dikkat Edin
www.zebra.com
Loading...
