MC3300X
모바일 컴퓨터
빠른 시작 설명서
MN-003567-01KO 개정판 A
MC3300x 모바일 컴퓨터 빠른 시작 설명서
저작권
ZEBRA와 얼룩말 머리 그래픽은 전 세계의 많은 관할 지역에서 사용되는 Zebra Technologies Corporation의 등록
상표입니다. Google, Android, Google Play 및 기타 마크는 Google LLC의 상표입니다. 기타 모든 상표는 해당 소유자의
재산입니다. ©2020 Zebra Technologies Corporation and/or its affiliates. All rights reserved.
저작권 및 상표: 저작권 및 상표 정보에 대한 전체 정보를 보려면 www.zebra.com/copyright
보증: 보증 정보에 대한 전체 정보를 보려면 www.zebra.com/warranty
최종 사용자 사용권 계약(EULA): EULA 정보에 대한 전체 정보를 보려면 www.zebra.com/eula
를 방문하십시오.
를 방문하십시오.
를 방문하십시오.
사용 약관
독점권 조항
이 설명서에는 Zebra Technologies Corporation 및 그 자회사("Zebra Technologies")의 독점 정보가 포함되어 있습니다.
여기에 설명된 내용은 장비를 작동 및 유지 관리하는 당사자의 이해와 사용만을 위한 것입니다. 이와 같은 독점 정보는
Zebra Technologies의 명시적 서면 허가 없이 다른 목적을 위해 사용, 복제 또는 공개할 수 없습니다.
제품 개선
제품의 지속적인 개선은 Zebra Technologies의 정책입니다. 모든 사양 및 설계는 사전 통보 없이 변경될 수 있습니다.
면책 고지
Zebra Technologies는 엔지니어링 사양 및 설명서가 정확하게 발행되도록 노력하지만, 오류가 발생할 수 있습니다. Zebra
Technologies는 이런 오류를 수정할 권리가 있으며 오류로 인한 책임을 지지 않습니다.
책임의 제한
Zebra Technologies 또는 부수 제품(하드웨어 및 소프트웨어 포함)을 개발, 생산 또는 공급하는 어떤 주체도 Zebra
Technologies가 그런 손해의 가능성을 인지하였더라도 그와 같은 제품의 사용, 사용의 결과 또는 사용하지 못함으로 인해
발생하는 어떠한 손해(비즈니스 수익의 손실, 업무 중단 또는 비즈니스 정보의 손실을 포함하는 무제한적 간접 손해)에
대해서 책임을 지지 않습니다. 일부 관할지에서는 부수적 또는 결과적 손해에 대한 예외 또는 제한을 허용하지 않으므로
상기 제한 또는 예외 조항이 귀하에게 적용되지 않을 수 있습니다.
보증
Zebra 하드웨어 제품 보증서 전문은 www.zebra.com/warranty 에서 확인하실 수 있습니다.
서비스 정보
설비 네트워크에서 작동되고 애플리케이션을 실행할 수 있도록 장비를 구성한 후 사용하십시오.
장비 사용에 문제가 발생할 경우 관련 기술 또는 시스템 지원 센터에 문의하십시오. 장비에 문제가 있는 경우 관련 기술 또는
시스템 지원 센터가 Zebra 글로벌 고객 지원 센터(www.zebra.com/support)에 문의합니다.
본 설명서의 최신 버전은 www.zebra.com/support 에서 확인하실 수 있습니다.
2
MC3300x 모바일 컴퓨터 빠른 시작 설명서
문서에 대한 피드백 제공
본 설명서에 대한 의견, 질문 또는 제안 사항이 있는 경우 EVM-Techdocs@zebra.com으로 이메일을 보내주십시오.
구성
이 설명서에서 사용되는 MC3300x는 명시된 경우를 제외하고는 모든 구성을 의미합니다. MC3300x-G는 트리거 구성을
의미합니다. MC3300x-R은 회전 구성을 의미합니다. MC3300x-S는 직선 구성을 의미합니다.
3
MC3300x-G 외관
1
2
8
7
6
3
5
4
전면
그림 1 MC3300x-G 전면
MC3300x 모바일 컴퓨터 빠른 시작 설명서
참고 MC3300x-G에는 사전 설치된 핸드 스트랩이 함께 제공되지 않습니다. 그러나 필요한 경우 단독형
액세서리(SG-MC33-HDSTPG-01)로 별도 구입할 수 있습니다.
표 1 MC3300x-G 외관 - 전면
번호 항목 기능
1 디스플레이 MC3300x-G를 작동하는 데 필요한 모든 정보를 표시합니다.
2 충전/애플리케이
3 트리거 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
4 배터리 고정쇠 장치에서 배터리를 분리합니다.
5 마이크 핸드셋 모드에서 통신하는 데 사용합니다.
션 알림 LED 또는
스캔/디코드 상태
충전 중, 애플리케이션 알림 수신 또는 스캔/디코드 상태에 있을 때
배터리 충전 상태를 표시합니다.
4
MC3300x 모바일 컴퓨터 빠른 시작 설명서
11
10
12
13
14
표 1 MC3300x-G 외관 - 전면 (계속)
번호 항목 기능
6 전원 키 장치를 일시 중단하고 재개하려면 이 키를 누릅니다. 다음 옵션을
제공합니다.
전원 끄기 - 장치를 끕니다.
다시 시작 - 소프트웨어가 반응하지 않으면 장치를 재부팅합니다.
스크린샷 - 현재 화면의 스냅샷을 만듭니다.
7 키패드 데이터를 입력하고 화면 기능을 탐색하는 데 사용합니다.
8 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
후면
그림 2 MC3300x-G 후면
표 2 MC3300x-G 외관 - 후면
번호 항목 기능
10 배터리 장치 작동에 필요한 전원을 공급합니다.
11 배터리 고정쇠 장치에서 배터리를 분리합니다.
12 스피커 동영상 및 음악 재생을 위한 오디오를 출력합니다.
5
MC3300x 모바일 컴퓨터 빠른 시작 설명서
표 2 MC3300x-G 외관 - 후면 (계속)
번호 항목 기능
13 스캐너 출력 창 통합된 스캐너/이미저 옵션을 사용하여 데이터를 캡처합니다.
14 NFC 안테나 다른 NFC 지원 장치와 통신합니다.
6
MC3300x 모바일 컴퓨터 빠른 시작 설명서
멈춤 위치
멈춤 위치
멈춤 위치
1
2
3
4
5
6
7
8
9
MC3300x-R 외관
회전 스캔 터렛
MC3300x-R에는 세 곳의 멈춤 위치가 있는 회전 터렛이 있습니다. 이 기능은 스캔 유연성을 높입니다.
주의 측면 멈춤 위치를 지나치도록 회전하지 마십시오. 장치가 손상될 수 있습니다.
그림 3 MC3300x-R 회전 터렛
전면
그림 4 MC3300x-R 전면
7
MC3300x 모바일 컴퓨터 빠른 시작 설명서
10
11
12
13
14
15
16
17
표 3 MC3300x-R 외관 - 전면
번호 항목 기능
1 회전 터렛 쉽게 스캔할 수 있는 위치로 회전합니다.
2 디스플레이 MC3300x-R을 작동하는 데 필요한 모든 정보를 표시합니다.
3 충전/애플리케이
션 알림 LED 또는
스캔/디코드 상태
4 측면 키 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
5 배터리 고정쇠 장치에서 배터리를 분리합니다.
6 전원 키 장치를 일시 중단하고 재개하려면 이 키를 누릅니다. 다음 옵션을
7 마이크 핸드셋 모드에서 통신하는 데 사용합니다.
8 키패드 데이터를 입력하고 화면 기능을 탐색하는 데 사용합니다.
9 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
충전 중, 애플리케이션 알림 수신 또는 스캔/디코드 상태에 있을 때
배터리 충전 상태를 표시합니다.
제공합니다.
전원 끄기 - 장치를 끕니다.
다시 시작 - 소프트웨어가 반응하지 않으면 장치를 재부팅합니다.
스크린샷 - 현재 화면의 스냅샷을 만듭니다.
후면
그림 5 MC3300x-R 후면
8
MC3300x 모바일 컴퓨터 빠른 시작 설명서
표 4 MC3300x-R 외관 - 후면
번호 항목 기능
10 배터리 장치 작동에 필요한 전원을 공급합니다.
11 배터리 고정쇠 장치에서 배터리를 분리합니다.
12 측면 키 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
13 스피커 동영상 및 음악 재생을 위한 오디오를 출력합니다.
14 스캐너 출력 창 스캐너를 사용하여 데이터를 캡처합니다.
15 NFC 안테나 다른 NFC 지원 장치와 통신합니다.
16 카메라/플래시 LED 조명 및 이미지 캡처 기능을 제공합니다.
17 핸드 스트랩 장치를 안전하게 고정하는 데 사용합니다. 모든 MC3300x-S 및
MC3300x-R 장치에 사전 설치되어 제공됩니다.
9
MC3300x-S 외관
1
2
3
4
5
6
7
8
전면
그림 6 MC3300x-S 전면
MC3300x 모바일 컴퓨터 빠른 시작 설명서
표 5 MC3300x-S 외관 - 전면
번호 항목 기능
1 디스플레이 MC3300x-S를 작동하는 데 필요한 모든 정보를 표시합니다.
2 충전/애플리케이
션 알림 LED 또는
스캔/디코드 상태
3 측면 키 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
4 배터리 고정쇠 장치에서 배터리를 분리합니다.
5 전원 키 장치를 일시 중단하고 재개하려면 이 키를 누릅니다. 다음 옵션을
6 마이크 핸드셋 모드에서 통신하는 데 사용합니다.
7 키패드 데이터를 입력하고 화면 기능을 탐색하는 데 사용합니다.
8 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
충전 중, 애플리케이션 알림 수신 또는 스캔/디코드 상태에 있을 때
배터리 충전 상태를 표시합니다.
제공합니다.
전원 끄기 - 장치를 끕니다.
다시 시작 - 소프트웨어가 반응하지 않으면 장치를 재부팅합니다.
스크린샷 - 현재 화면의 스냅샷을 만듭니다.
10
후면
9
10
11
12
13
14
15
16
그림 7 MC3300x-S 후면
MC3300x 모바일 컴퓨터 빠른 시작 설명서
표 6 MC3300x-S 외관 - 후면
번호 항목 기능
9 배터리 장치 작동에 필요한 전원을 공급합니다.
10 배터리 고정쇠 장치에서 배터리를 분리합니다.
11 측면 키 스캔 버튼 스캔 애플리케이션이 활성화된 상태에서 데이터를 캡처합니다.
12 스피커 동영상 및 음악 재생을 위한 오디오를 출력합니다.
13 스캐너 출력 창 스캐너를 사용하여 데이터를 캡처합니다.
14 NFC 안테나 다른 NFC 지원 장치와 통신합니다.
15 카메라/플래시 LED 조명 및 이미지 캡처 기능을 제공합니다.
16 핸드 스트랩 장치를 안전하게 고정하는 데 사용합니다. 모든 MC3300x-S 및
MC3300x-R 장치에 사전 설치되어 제공됩니다.
11
MC3300x 모바일 컴퓨터 빠른 시작 설명서
설정
MC3300x 처음 사용 방법:
• microSD 카드 설치(선택)
• 배터리 장착
• MC3300x 충전
• MC3300x 전원 켜기
microSD 카드 설치
microSD 카드 슬롯은 비휘발성 보조 저장 장치 기능을 제공합니다. 이 슬롯은 배터리 팩 밑에 위치해 있습니다. 자세한 정보는
카드와 함께 제공된 설명서를 참조하고 제조업체의 사용 시 권장 사항을 따르십시오.
주의 microSD 카드의 손상을 방지하려면 적절한 ESD(정전기 방전) 사전 예방 조치를 따르십시오.
적절한 ESD 사전 예방 조치에는 ESD 매트에서 작업하고 작업자 접지를 제대로 수행하는 등
다양한 방법이 있습니다.
1. 동전 또는 손가락을 사용하여 microSD 카드 덮개를 분리합니다.
그림 8 microSD 카드 덮개 분리
2. microSD 카드 수납함을 열림 위치로 밉니다.
그림 9 microSD 카드 수납함 잠금 해제
3. microSD 카드 수납함을 들어올립니다.
그림 10 microSD 카드 수납함 들어올리기
12
MC3300x 모바일 컴퓨터 빠른 시작 설명서
4. 접촉부가 아래로 향하도록 접촉 영역에 microSD 카드를 장착합니다.
그림 11 microSD 카드 장착
5. microSD 카드 수납함을 닫고 microSD 카드 수납함을 잠금 위치로 밉니다.
그림 12 microSD 카드 수납함 잠금
6. microSD 카드 덮개를 다시 끼우고 올바르게 설치되었는지 확인합니다.
그림 13 덮개 다시 끼우기
13
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC3300x-G 배터리 장착
MC3300x-G는 다음 배터리와 호환됩니다.
• MC3300x 7000mAh PowerPrecision+ 확장 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
배터리 장착 방법:
1. 핸드 스트랩이 부착된 경우 느슨하게 풉니다.
2. 배터리를 배터리 수납칸에 맞춥니다.
그림 14 배터리 삽입
3. 배터리 앞 부분을 배터리 수납칸으로 밀어 넣습니다.
4. 배터리를 단단히 누릅니다. MC3300x-G 측면의 배터리 탈착 버튼 두 개가 모두 홈 위치로 돌아가는지 확인합니다.
그림 15 배터리 아래로 누르기
5. 핸드 스트랩이 부착된 경우 조입니다.
6. Zebra 시작 화면이 나타날 때까지 전원 키를 길게 눌러 장치를 켭니다.
14
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC3300x-R/S 배터리 장착
MC3300x-R/S는 다음 배터리와 호환됩니다.
• MC3300x 7000mAh PowerPrecision+ 확장 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 배터리
배터리 장착 방법:
1. 필요한 경우 핸드 스트랩을 느슨하게 풉니다.
2. 배터리를 배터리 수납칸에 맞춥니다.
그림 16 배터리 삽입
3. 배터리 앞 부분을 배터리 수납칸으로 밀어 넣습니다.
4. 배터리를 단단히 누릅니다. MC3300x-R/S 측면의 배터리 탈착 버튼 두 개가 모두 홈 위치로 돌아가는지 확인합니다.
그림 17 배터리 아래로 누르기
5. 필요한 경우 핸드 스트랩을 조입니다.
6. Zebra 시작 화면이 나타날 때까지 전원 키를 길게 눌러 장치를 켭니다.
15
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC3300x-G 배터리 교체
1. 배터리 탈착 버튼 2개를 누릅니다.
배터리가 살짝 빠집니다. 핫 스왑 모드에서 배터리를 분리하면 디스플레이가 꺼지고 장치가 저전력 상태로 전환됩니다.
MC3300x-G는 30초 동안 무선 연결 지속성(황색 LED 깜박임으로 표시) 및 이후 약 5분 동안 RAM 데이터 지속성을
지원합니다. 5분 이내에 배터리를 교체하여 메모리 지속성을 유지하십시오.
그림 18 배터리 분리
2. 배터리 수납칸에서 배터리를 꺼냅니다.
그림 19 배터리 분리
16
MC3300x 모바일 컴퓨터 빠른 시작 설명서
3. 배터리를 배터리 수납칸에 맞춥니다.
그림 20 배터리 삽입
4. 배터리 앞 부분을 배터리 수납칸으로 밀어 넣습니다.
5. 배터리를 단단히 누릅니다. MC3300x-G 측면의 배터리 탈착 버튼 두 개가 모두 홈 위치로 돌아가는지 확인합니다.
그림 21 배터리 아래로 누르기
6. 핫 스왑 변경 시 배터리 분리 및 장착 후 장치가 자동으로 재개됩니다. 배터리 팩이 없는 상태에서 장치의 전원을 끄거나
장시간 그대로 둔 경우에만 전원 키를 눌러야 합니다.
17
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC3300x-R/S에서 배터리 교체

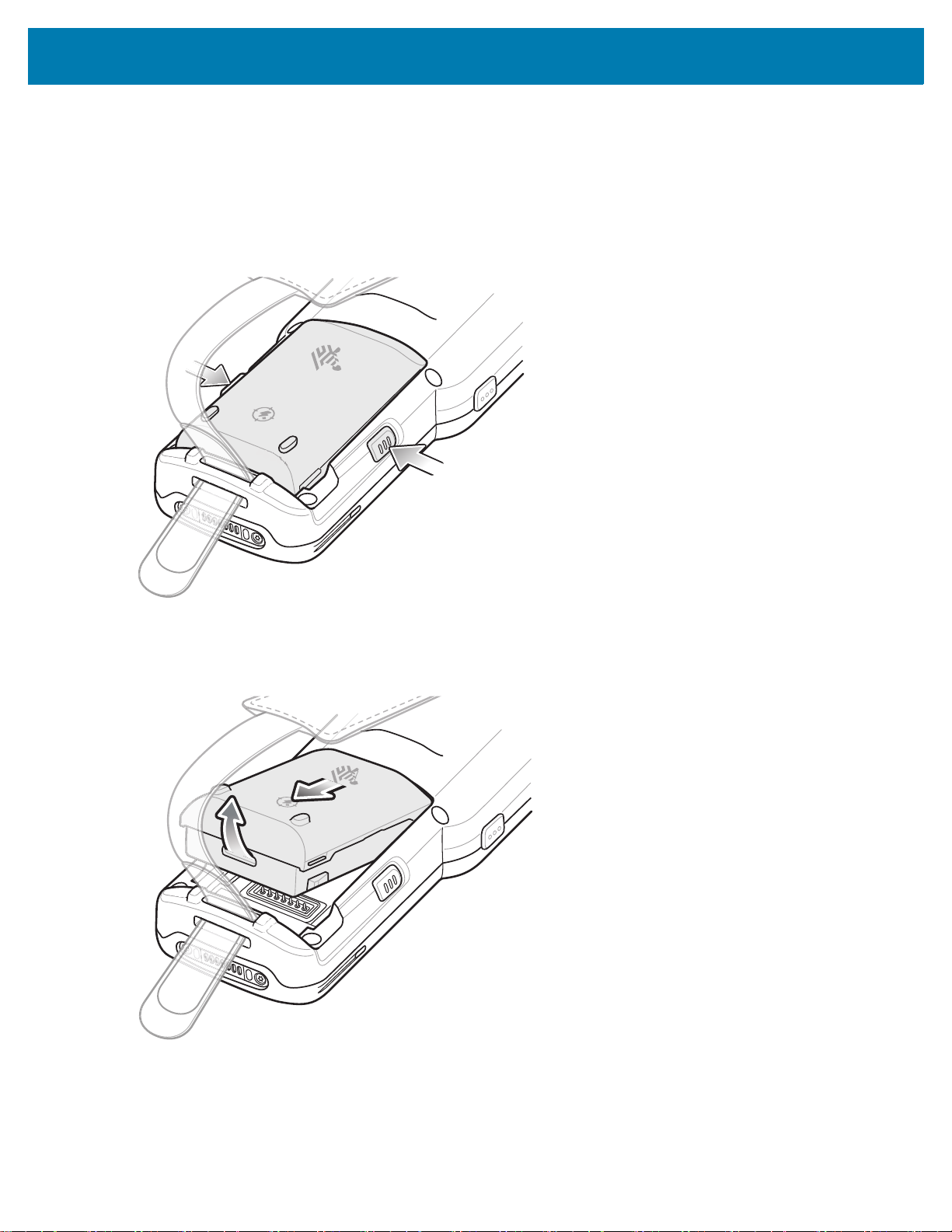

1. 배터리 탈착 버튼 2개를 누릅니다.
배터리가 살짝 빠집니다. 핫 스왑 모드에서 배터리를 분리하면 디스플레이가 꺼지고 장치가 저전력 상태로 전환됩니다.
MC3300x-R/S는 30초 동안 무선 연결 지속성(황색 LED 깜박임으로 표시) 및 이후 약 5분 동안 RAM 데이터 지속성을
지원합니다. 5분 이내에 배터리를 교체하여 메모리 지속성을 유지하십시오.
그림 22 배터리 분리
2. 배터리 수납칸에서 배터리를 꺼냅니다.
그림 23 배터리 분리
3. 배터리를 배터리 수납칸에 맞춥니다.
18
MC3300x 모바일 컴퓨터 빠른 시작 설명서
그림 24 배터리 삽입
4. 배터리 앞 부분을 배터리 수납칸으로 밀어 넣습니다.
5. 배터리를 단단히 누릅니다. MC3300x-R/S 측면의 배터리 탈착 버튼 두 개가 모두 홈 위치로 돌아가는지 확인합니다.
그림 25 배터리 아래로 누르기
6. 핫 스왑 변경 시 배터리 분리 및 장착 후 장치가 자동으로 재개됩니다. 배터리 팩이 없는 상태에서 장치의 전원을 끄거나
장시간 그대로 둔 경우에만 전원 키를 눌러야 합니다.
19
MC3300x 모바일 컴퓨터 빠른 시작 설명서
호환성
아래 표는 MC3300x, MC33XX 및 MC3200 모바일 컴퓨터와 액세서리 간 호환성을 보여줍니다.
표 7 호환성
MC33
시리즈 PP+
배터리
MC32N0
PP 배터리
MC33XX
크래들
MC3300x
모바일
컴퓨터
MC33XX
모바일
컴퓨터
MC32N0
모바일
컴퓨터
MC3300x
PP+ 배터리
MC33 시리즈
PP+ 배터리
MC32N0 PP
배터리
MC3300x
PP+ 배터리
예 예 아니요 예 예(어댑터
아니요 예 예 예 예(어댑터
아니요 아니요 예 아니요 예 해당 없음 해당 없음
해당 없음 해당 없음 해당 없음 예 아니요 예 아니요
해당 없음 해당 없음 해당 없음 예 아니요 예 아니요
해당 없음해당 없음해당 없음예예예예
• MC3300x 모바일 컴퓨터는 MC33 PowerPrecision+ 배터리와만 호환됩니다.
MC32N0
크래들
포함)
포함)
MC33XX
배터리
충전기
해당 없음 해당 없음
해당 없음 해당 없음
MC32N0
배터리
충전기
• MC33XX 모바일 컴퓨터는 모든 배터리와 호환됩니다(MC33XX PowerPrecision+ 및 MC32N0 PowerPrecision).
• MC3300x/MC33XX 모바일 컴퓨터는 모든 크래들과 호환됩니다.
충전만 가능하고 통신은 지원하지 않는 MC32N0 단말기 크래들을 사용하려면 추가 어댑터가 필요합니다.
• MC33XX 배터리 충전기는 모든 배터리와 호환됩니다(MC3300x/MC33XX PowerPrecision+ 및 MC32N0
PowerPrecision).
• MC32N0 모바일 컴퓨터는 MC33XX 크래들과 호환되지 않습니다.
배터리 비교
아래 표에서는 MC3300x, MC33XX 및 MC32XX 배터리를 비교합니다.
표 8 배터리 비교
특징 MC32N0 MC33XX MC3300x
배터리 종류 PowerPrecision PowerPrecision+ PowerPrecision+
Zebra 및 오목한 PowerPrecision+ 로고 포함 아니요 예 예
후면 라벨 회색 파란색 검은색
20
MC3300x 모바일 컴퓨터 빠른 시작 설명서
배터리 호환성
• MC3300x-G는 7000mAh 확장 용량 및 5200mAh 대용량 PowerPercision+ 배터리와 호환됩니다.
• MC3300x-R/S는 7000mAh 확장 용량, 5200mAh 대용량 및 2740mAh 표준 용량 PowerPrecision+ 배터리와
호환됩니다.
• MC3300x 장치는 레거시 MC32N0 PowerPrecision 배터리와 호환되지 않습니다.
MC3300x 장치에서 잘못된 배터리를 사용하면 다음과 같은 반복 메시지가 표시됩니다. MC33XX 호환 배터리 중 하나를
사용하십시오.
참고 MC3300x 휴대용 장치에서 위에 표시된 배터리 알림을 비활성화하거나 억제할 수 없습니다. MC3300x
장치에서 반드시 적절한 MC33 PP+ 배터리를 사용하십시오.
21
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC3300x 충전
MC3300x 및/또는 보조 배터리를 충전하려면 다음 액세서리 중 하나를 사용하십시오.
표 9 충전 및 통신
충전 통신
설명 부품 번호
보조 배터리 충전기가 있는 1슬롯
USB 충전 크래들
5슬롯 충전 전용 ShareCradle CRD-MC33-5SCHG-01 예 아니요 아니요 아니요
5슬롯 Ethernet ShareCradle CRD-MC33-5SETH-01 예 아니요 아니요 예
4슬롯 배터리 충전기가 있는
5슬롯 충전 ShareCradle
4슬롯 배터리 충전기가 있는
5슬롯 Ethernet ShareCradle
4슬롯 보조 배터리 충전기 SAC-MC33-4SCHG-01 아니요 예 아니요 아니요
20슬롯 보조 배터리 충전기 SAC-MC33-20SCHG-01 아니요 예 아니요 아니요
USB 충전 케이블 CBL-MC33-USBCHG-01 예 아니요 예 아니요
MC33XX 크래들 어댑터가 있는
MC32N0 1슬롯 크래들
CRD-MC33-2SUCHG-01 예 예 예 아니요
CRD-MC33-4SC4BC-01 예 예 아니요 아니요
CRD-MC33-4SE4BC-01 예 예 아니요 예
CRD3000-1001RR
ADP-MC33-CRDCUP-01
배터리
(장치 내)
예예
보조 배터리 USB Ethernet
(보조 배터리
슬롯에서
MC32N0
배터리만 충전)
예아니요
참고 MC3300x 제품 참조 설명서에 설명된 배터리 안전 지침을 따르십시오.
1. 기본 배터리를 충전하려면 충전 액세서리를 적절한 전원에 연결합니다.
2. MC3300x를 크래들에 삽입하거나 USB 충전 케이블에 연결합니다. MC3300x가 켜지고 충전이 시작됩니다. 충전/알림
LED는 충전 중일 때 노란색으로 깜박이며 완전히 충전되면 녹색으로 켜집니다.
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
충전 온도
0°C~40°C(32°F~104°F)에서 배터리를 충전합니다. 장치 또는 크래들에서의 배터리 충전은 항상 지침에 따라 안전하게
수행해야 합니다. 온도가 더 높은 경우(예: 약 +37°C(+98°F)) 장치 또는 크래들에서 짧은 시간 동안 배터리 충전을 교대로
활성화 및 비활성화하여 배터리를 허용 온도로 유지합니다. 비정상적인 온도로 인해 충전이 비활성화된 경우 장치 및
크래들의 LED를 통해 표시됩니다.
22
MC3300x 모바일 컴퓨터 빠른 시작 설명서
보조 배터리 충전
1. 보조 배터리를 보조 배터리 슬롯에 넣습니다.
2. 배터리가 올바르게 장착되었는지 확인합니다.
보조 배터리 충전 LED가 깜빡여 충전 상태를 나타냅니다. 충전 표시등에 대한 내용은 표 10을 참조하십시오.
표 10 충전/알림 LED 표시등
상태 의미
꺼짐 • 배터리가 충전되지 않습니다.
• 배터리가 크래들에 올바르게 삽입되어 있지 않았거나 전원에 연결되어
있지 않습니다.
• 크래들에 전력이 공급되지 않습니다.
황색으로 깜박임 • 배터리 핫 스왑 중 무선 연결 세션을 활성화합니다.
황색으로 켜져 있음 • 배터리가 충전 중입니다.
녹색으로 켜져 있음 • 배터리 충전이 완료되었습니다.
빨간색 빠른 점멸
1초에 두 번 깜박임
빨간색으로 켜져 있음 • 보조 배터리가 충전 중이며 배터리 수명이 다해 갑니다.
파란색으로 깜박임 • 애플리케이션 알림이 수신될 때 표시됩니다.
충전 오류가 발생했습니다. 예:
• 온도가 너무 낮거나 높습니다.
• 충전이 끝나지 않고 너무 오래 걸립니다(보통 8시간).
• 충전이 완료되었고 배터리 수명이 다해 갑니다.
23
MC3300x 모바일 컴퓨터 빠른 시작 설명서
1슬롯 USB 충전 크래들
1슬롯 USB 충전 크래들:
• 9VDC 전력을 공급하여 모바일 컴퓨터와 배터리를 충전합니다.
• 4.2VDC 전력을 공급하여 보조 배터리를 충전합니다.
• 모바일 컴퓨터와 호스트 컴퓨터 또는 기타 USB 장치(예: 프린터) 간의 데이터 통신을 위해 USB 포트를 제공합니다.
• 모바일 컴퓨터와 호스트 컴퓨터 간에 정보를 동기화합니다. 또한 맞춤형 또는 타사 소프트웨어 사용 시, 모바일
컴퓨터를 기업 데이터베이스와 동기화합니다.
다음 배터리와 호환됩니다(장치에서 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
다음 배터리와 호환됩니다(보조 배터리 슬롯에서만 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리
• MC32N0 5200mAh PowerPrecision 대용량 배터리
• MC32N0 2740mAh PowerPrecision 표준 용량 배터리
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 26 1슬롯 USB 충전 크래들
24
MC3300x 모바일 컴퓨터 빠른 시작 설명서
전원 LED
5슬롯 충전 전용 ShareCradle
5슬롯 충전 전용 ShareCradle:
• 9VDC 전력을 공급하여 모바일 컴퓨터를 작동하고 배터리를 충전합니다.
• 최대 5대의 컴퓨터를 동시에 충전합니다.
다음 배터리와 호환됩니다(장치에서 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 27 5슬롯 충전 전용 ShareCradle
25
MC3300x 모바일 컴퓨터 빠른 시작 설명서
1000 LED
100/10 LED
5슬롯 Ethernet ShareCradle
5슬롯 Ethernet ShareCradle:
• 9VDC 전력을 공급하여 모바일 컴퓨터를 작동하고 배터리를 충전합니다.
• 최대 5대의 컴퓨터를 동시에 충전합니다.
다음 배터리와 호환됩니다(장치에서 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 28 5슬롯 Ethernet ShareCradle
26
MC3300x 모바일 컴퓨터 빠른 시작 설명서
전원 LED
보조 배터리
충전 LED
보조 배터리 슬롯
MC3300x 충전 슬롯
4슬롯 배터리 충전기가 있는 5슬롯 ShareCradle
4슬롯 배터리 충전기가 있는 5슬롯 ShareCradle:
• 9VDC 전력을 공급하여 모바일 컴퓨터를 작동하고 배터리를 충전합니다.
• 보조 배터리 충전에 필요한 4.2VDC 전력을 공급합니다.
• 최대 4대의 모바일 컴퓨터와 4개의 보조 배터리를 동시에 충전합니다.
다음 배터리와 호환됩니다(장치에서 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
다음 배터리와 호환됩니다(보조 배터리 슬롯에서만 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리
• MC32N0 5200mAh PowerPrecision 대용량 배터리
• MC32N0 2740mAh PowerPrecision 표준 용량 배터리
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 29 4슬롯 배터리 충전기가 있는 5슬롯 ShareCradle
27
MC3300x 모바일 컴퓨터 빠른 시작 설명서
1000 LED
100/10 LED
보조 배터리
충전 LED
보조 배터리 슬롯
MC3300x
충전 슬롯
4슬롯 배터리 충전기가 있는 5슬롯 Ethernet ShareCradle
4슬롯 배터리 충전기가 있는 5슬롯 Ethernet ShareCradle:
• 9VDC 전력을 공급하여 모바일 컴퓨터를 작동하고 배터리를 충전합니다.
• 보조 배터리 충전에 필요한 4.2VDC 전력을 공급합니다.
• 최대 4대의 모바일 컴퓨터와 4개의 보조 배터리를 동시에 충전합니다.
다음 배터리와 호환됩니다(장치에서 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
다음 배터리와 호환됩니다(보조 배터리 슬롯에서만 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리
• MC32N0 5200mAh PowerPrecision 대용량 배터리
• MC32N0 2740mAh PowerPrecision 표준 용량 배터리
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 30 4슬롯 배터리 충전기가 있는 5슬롯 Ethernet ShareCradle
28
MC3300x 모바일 컴퓨터 빠른 시작 설명서
전원 LED
보조 배터리 충전 LED
4슬롯 보조 배터리 충전기
4슬롯 배터리 충전기:
• 최대 네 개의 MC3300x 보조 배터리를 충전합니다.
• 4.2VDC 전력을 공급하여 보조 배터리를 충전합니다.
다음 배터리와 호환됩니다(보조 배터리 슬롯에서만 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리
• MC32N0 5200mAh PowerPrecision 대용량 배터리
• MC32N0 2740mAh PowerPrecision 표준 용량 배터리
그림 31 4슬롯 보조 배터리 충전기
29
MC3300x 모바일 컴퓨터 빠른 시작 설명서
전원 LED
보조 배터리 충전 LED
20슬롯 보조 배터리 충전기
20슬롯 배터리 충전기:
• 최대 20개의 MC3300x 보조 배터리를 충전합니다.
• 4.2VDC 전력을 공급하여 보조 배터리를 충전합니다.
다음 배터리와 호환됩니다(보조 배터리 슬롯에서만 충전).
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리
• MC32N0 5200mAh PowerPrecision 대용량 배터리
• MC32N0 2740mAh PowerPrecision 표준 용량 배터리
그림 32 20슬롯 보조 배터리 충전기
30
MC3300x 모바일 컴퓨터 빠른 시작 설명서
USB 충전 케이블
USB 충전 케이블:
• 배터리 충전에 필요한 5VDC 전력을 공급합니다.
• 장치에 전력을 공급하거나 USB를 통해 호스트 컴퓨터와의 통신을 가능하게 합니다.
• 다음 배터리를 사용하는 장치와 호환됩니다.
• MC3300x 7000mAh PowerPrecision+ 확장 용량 배터리
• MC33XX 5200mAh PowerPrecision+ 대용량 배터리
• MC33XX 2740mAh PowerPrecision+ 표준 용량 배터리(MC3300x-R/S 및 MC33XX-R/S 전용)
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들 또는 케이블에 삽입할 때
핸드 스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
그림 33 USB 충전 케이블
31
MC3300x 모바일 컴퓨터 빠른 시작 설명서
MC33XX 충전 전용 어댑터
MC32N0 크래들 및 MC33XX 또는 MC3300x 모바일 컴퓨터와의 하위호환을 위해 MC33XX 충전 전용 어댑터를
사용하십시오. MC33XX 충전 전용 어댑터는 레거시 MC32N0 1슬롯 및 4슬롯 크래들에서 충전 전용(통신 없음)으로
MC33XX 및 MC3300x 모바일 컴퓨터에서 모두 호환됩니다.
• MC33XX 충전 전용 어댑터는 MC32N0 1슬롯 USB 크래들, MC32N0 4슬롯 충전 전용 크래들 및 MC32N0 4슬롯
Ethernet 크래들을 지원합니다.
• MC33XX 충전 전용 어댑터는 충전만 가능하며 MC32N0 크래들과 사용할 때 통신은 불가능합니다.
• MC32N0 1슬롯 USB 크래들은 장치 충전에 필요한 5.4VDC를 공급합니다.
• MC32N0 1슬롯 USB 크래들(MC33XX 충전 전용 어댑터 포함)은 MC33XX/MC3300x PowerPrecision+ 배터리 또는
MC32N0 PowerPrecision 배터리를 충전하는 MC33XX 또는 MC3300x 모바일 컴퓨터와 호환되지만, MC32N0
1슬롯 USB 크래들 보조 배터리 슬롯은 MC32N0 PowerPrecision 배터리와만 호환됩니다.
MC33XX 충전 전용 어댑터 장착
MC33XX 충전 전용 어댑터 장착:
1. 알코올을 적신 천을 사용하여 손가락을 앞뒤로 움직이며 MC32N0 크래들 및 접촉부를 닦습니다.
청소에 관한 자세한 내용은 MC33 XX 모바일 컴퓨터 사용 설명서의 유지관리 및 문제 해결 장을 참조하십시오.
그림 34 MC32N0 크래들 청소
2. 어댑터 뒷면의 접착물을 떼어냅니다.
그림 35 접착물 떼어내기
32
MC3300x 모바일 컴퓨터 빠른 시작 설명서
3. 어댑터를 MC32N0 크래들에 삽입하고 크래들 하단에 부착합니다.
그림 36 크래들에 어댑터 삽입 및 부착
4. MC33 XX 또는 MC3300x 모바일 컴퓨터를 MC32N0 크래들에 삽입합니다.
그림 37 MC33XX 또는 MC3300x를 MC32N0 크래들에 삽입
참고 올바르게 작동하려면 MC3300x 핸드 스트랩이 부착된 경우 MC3300x를 충전 크래들에 삽입할 때 핸드
스트랩이 충전 접촉부에 방해가 되지 않는지 확인합니다.
33
MC3300x 모바일 컴퓨터 빠른 시작 설명서
스캐닝
MC3300x는 다음과 같은 데이터 캡처 옵션을 제공합니다.
• 이미저:
• SE4720 1D/2D
• SE4770 1D/2D
• SE4850-ER 1D/2D
• 레이저 스캐너:
• SE965 1D
다른 스캔 옵션에 대한 내용은 MC3300x 모바일 컴퓨터 제품 참조 설명서를 참조하십시오.
이미저를 사용한 바코드 캡처
바코드 데이터 캡처 방법:
1. 장치에서 애플리케이션이 열려 있고 텍스트 필드에 초점이 맞춰져 있는지(텍스트 필드에 텍스트 커서가 있음)
확인합니다.
2. 장치 상단이 바코드를 향하게 합니다.
3. 스캔 버튼 또는 트리거를 길게 누릅니다.
빨간색 레이저 조준 패턴이 켜지면서 조준을 도와줍니다.
4. 바코드가 조준 패턴에서 십자선이 형성한 영역 안에 있는지 확인합니다. 조준점은 밝은 조명 환경에서 가시성을
향상하는 데 사용됩니다.
기본적으로 스캔 LED가 녹색으로 켜지고 알림음이 울리며 바코드가 성공적으로 디코딩되었음을 나타냅니다.
장치가 선택 목록 모드에 있으면 십자선의 중앙이 바코드에 닿을 때까지 장치가 바코드를 디코딩하지 않습니다.
그림 38 조준 패턴: 표준 및 확장 범위
그림 39 조준 패턴에 바코드가 여러 개 있는 경우의 선택 목록 모드: 표준 및 확장 범위
5. 스캔 버튼 또는 트리거를 놓습니다.
6. 바코드 내용 데이터가 텍스트 필드에 표시됩니다.
34
MC3300x 모바일 컴퓨터 빠른 시작 설명서
레이저 스캐너를 사용한 바코드 캡처
바코드 데이터 캡처 방법:
1. 장치에서 애플리케이션이 열려 있고 텍스트 필드에 초점이 맞춰져 있는지(텍스트 필드에 텍스트 커서가 있음)
확인합니다.
2. 장치 상단이 바코드를 향하게 합니다.
3. 스캔 출력 창을 바코드에 조준합니다.
4. 스캔 버튼을 길게 누릅니다.
빨간색 스캔 선이 켜지며 조준을 도와줍니다. 스캔 선이 바코드의 모든 바와 공간을 지나도록 합니다.
기본적으로 스캔 LED가 녹색으로 켜지고 알림음이 울리며 바코드가 성공적으로 디코딩되었음을 나타냅니다.
그림 40 레이저 스캐너 조준 패턴
5. 스캔 버튼을 놓습니다.
6. 캡처된 데이터가 텍스트 필드에 나타납니다.
35
MC3300x 모바일 컴퓨터 빠른 시작 설명서
인체공학적 고려 사항
휴식을 취하면서 교대로 작업하는 것이 좋습니다.
낮은 곳 스캐닝에 적합한 자세
그림 41 낮은 곳 스캐닝
왼쪽 무릎과 오른쪽 무릎을 번갈아가며 사용합니다.
36
MC3300x 모바일 컴퓨터 빠른 시작 설명서
높은 곳 스캐닝에 적합한 자세
그림 42 높은 곳 스캐닝
왼손과 오른손을 번갈아 사용합니다.
구부리기 주의
그림 43 구부리기 주의
37
팔 올리기 주의
그림 44 팔 올리기 주의
지나친 손목 굴절 주의
그림 45 지나친 손목 굴절 주의
www.zebra.com
Loading...
