MC3300ax
Computer portatile
Guida rapida
MN-004195-01IT Rev. A
ZEBRA e il logo della testa di zebra stilizzata sono marchi di Zebra Technologies Corporation, registrati in
molte giurisdizioni in tutto il mondo. Tutti gli altri marchi appartengono ai rispettivi proprietari.
© 2021 Zebra Technologies Corporation e/o affiliate. Tutti i diritti riservati.
Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso. Il software
descritto nel presente documento viene fornito in conformità a un contratto di licenza o un accordo di non
divulgazione. Il software può essere utilizzato o copiato solo in conformità con i termini di tali accordi.
Per ulteriori informazioni relative alle dichiarazioni sui diritti di proprietà e legali, visitare:
SOFTWARE: www.zebra.com/linkoslegal
COPYRIGHT: zebra.com/copyright
GARANZIA: zebra.com/warranty
CONTRATTO DI LICENZA CON L'UTENTE FINALE: www.zebra.com/eula
Condizioni di utilizzo
Dichiarazione sui diritti di proprietà
Questo manuale contiene informazioni proprietarie di Zebra Technologies Corporation e delle sue società
affiliate ("Zebra Technologies"). Il manuale è destinato esclusivamente a fornire informazioni e a essere
utilizzato dalle persone che gestiscono e svolgono la manutenzione dell'apparecchiatura descritta nel
presente documento. Tali informazioni proprietarie non possono essere utilizzate, riprodotte o divulgate a
terzi per qualsiasi altro scopo senza il previo consenso scritto di Zebra Technologies.
Miglioramenti al prodotto
Il miglioramento continuo dei prodotti è una politica di Zebra Technologies. Tutte le specifiche e i design
sono soggetti a modifiche senza preavviso.
Dichiarazione di non responsabilità
Zebra Technologies si impegna a garantire la correttezza delle specifiche di progettazione e dei manuali
pubblicati; tuttavia, possono verificarsi errori. Zebra Technologies si riserva il diritto di correggere eventuali
errori e declina ogni responsabilità da essi derivante.
Limitazione di responsabilità
Zebra Technologies o chiunque altro sia coinvolto nella creazione, produzione o consegna del prodotto di
accompagnamento (compresi hardware e software) esclude ogni responsabilità per danni di qualsiasi
natura (compresi, senza limitazioni, danni consequenziali, tra cui perdita di profitti aziendali, interruzione
delle attività o perdita di informazioni aziendali) conseguenti all'uso o all'impossibilità d'uso di tale prodotto,
anche nel caso in cui Zebra Technologies sia stata avvisata della possibilità di tali danni. Alcune
giurisdizioni non consentono l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le
suddette esclusioni o limitazioni potrebbero non essere applicabili all'utente.
Data di pubblicazione
8 giugno 2021
2
Computer portatile MC3300ax - Guida rapida
Configurazioni
Il termine MC3300ax utilizzato in questa guida si riferisce a tutte le configurazioni, se non diversamente
indicato. Il termine MC3300ax-G si riferisce alla configurazione con grilletto. Il termine MC3300ax-S si
riferisce alla configurazione dritta.
Funzioni del modello MC3300ax-G
Vista anteriore
Figura 1 MC3300ax-G - Vista anteriore
NOTA: MC3300ax-G non viene fornito con una fascetta da polso preinstallata. Tuttavia, se necessario,
è possibile acquistarne una separatamente come accessorio autonomo (SG-MC33-HDSTPG-01).
Numero Elemento Funzione
1 Display Visualizza tutte le informazioni necessarie per il funzionamento del
dispositivo.
2 Pulsante di scansione Consente di avviare l'acquisizione dei dati quando un'applicazione di
3 Tastierino Consente di immettere dati e scorrere le funzioni sullo schermo.
4 Tasto di accensione Premere per sospendere e riprendere il dispositivo. Fornisce le seguenti
5 Microfono Per le comunicazioni in modalità Telefono.
6 Dispositivo di rilascio della
batteria
scansione è attivata.
opzioni:
Spegnimento: consente di spegnere il dispositivo.
Riavvio: consente di riavviare il dispositivo se il software smette di
rispondere.
Consente di rimuovere la batteria dal dispositivo.
3
Computer portatile MC3300ax - Guida rapida
Numero Elemento Funzione
7 Grilletto Consente di avviare l'acquisizione dei dati quando un'applicazione di
scansione è attivata.
8 LED di ricarica/notifica
applicazione o
scansione/decodifica
Indica lo stato della batteria quando è in carica, la ricezione di una notifica
dell'applicazione o lo stato di scansione/decodifica.
Vista posteriore
Figura 2 MC3300ax-G - Vista posteriore
Numero Elemento Funzione
9 Antenna NFC Consente di comunicare con altri dispositivi con tecnologia NFC.
10 Finestra di uscita dello
scanner
11 Uscita audio per la
riproduzione di video e
musica
12 Dispositivo di rilascio della
batteria
13 Batteria Fornisce alimentazione per il funzionamento del dispositivo.
Consente di acquisire i dati mediante l'opzione di scanner/imager
integrata.
Fornisce l'uscita audio per la riproduzione di video e musica.
Consente di rimuovere la batteria dal dispositivo.
4
Computer portatile MC3300ax - Guida rapida
Funzioni del modello MC3300ax-S
Vista anteriore
Figura 3 MC3300ax-S - Vista anteriore
Numero Elemento Funzione
1 Display Visualizza tutte le informazioni necessarie per il funzionamento del
dispositivo.
2 LED di ricarica/notifica
applicazione o
scansione/decodifica
3 Pulsante di scansione
laterale
4 Dispositivo di rilascio della
batteria
5 Tasto di accensione Premere per sospendere e riprendere il dispositivo. Fornisce le seguenti
6 Microfono Per le comunicazioni in modalità Telefono.
7 Tastierino Consente di immettere dati e scorrere le funzioni sullo schermo.
8 Pulsante di scansione Consente di avviare l'acquisizione dei dati quando un'applicazione di
Indica lo stato della batteria quando è in carica, la ricezione di una notifica
dell'applicazione o lo stato di scansione/decodifica.
Consente di avviare l'acquisizione dei dati quando un'applicazione di
scansione è attivata.
Consente di rimuovere la batteria dal dispositivo.
opzioni:
Spegnimento: consente di spegnere il dispositivo.
Riavvio: consente di riavviare il dispositivo se il software smette di
rispondere.
scansione è attivata.
5
Vista posteriore
Figura 4 MC3300ax-S - Vista posteriore
Computer portatile MC3300ax - Guida rapida
Numero Elemento Funzione
9 Batteria Fornisce alimentazione per il funzionamento del dispositivo.
10 Fotocamera/flash Supporta le funzioni di acquisizione delle immagini con illuminazione
aLED.
11 Antenna NFC Consente di comunicare con altri dispositivi con tecnologia NFC.
12 Finestra di uscita dello
scanner
13 Uscita audio per la
riproduzione di video e
musica
14 Pulsante di scansione
laterale
15 Dispositivo di rilascio della
batteria
16 Fascetta da polso Consente di tenere saldamente in mano il dispositivo. Viene fornita
Consente di acquisire i dati mediante lo scanner.
Fornisce l'uscita audio per la riproduzione di video e musica.
Consente di avviare l'acquisizione dei dati quando un'applicazione di
scansione è attivata.
Consente di rimuovere la batteria dal dispositivo.
pre-installata su ogni dispositivo MC3300ax-S.
Configurazione
Per utilizzare il dispositivo per la prima volta:
• Inserire una scheda microSD (opzionale)
• Installare la batteria

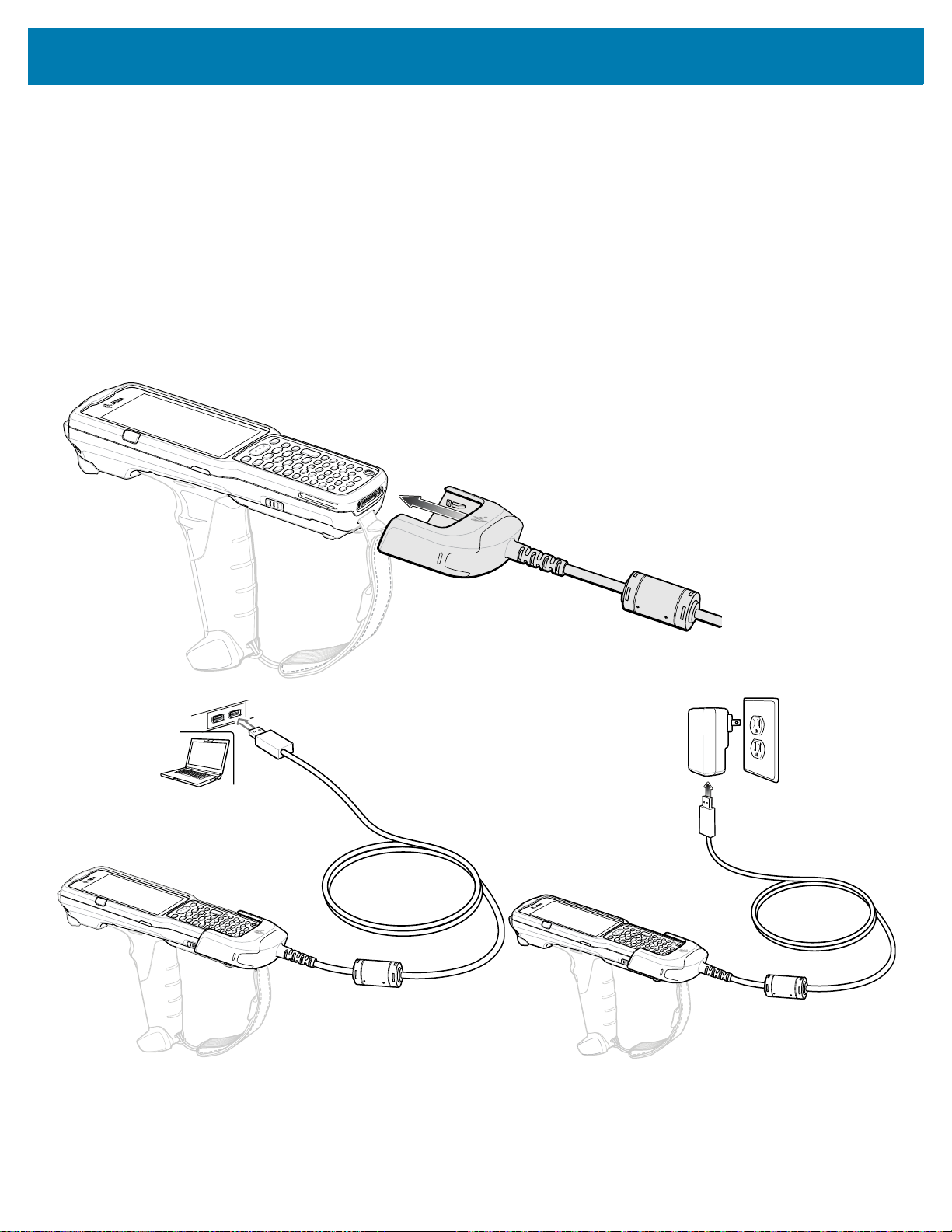

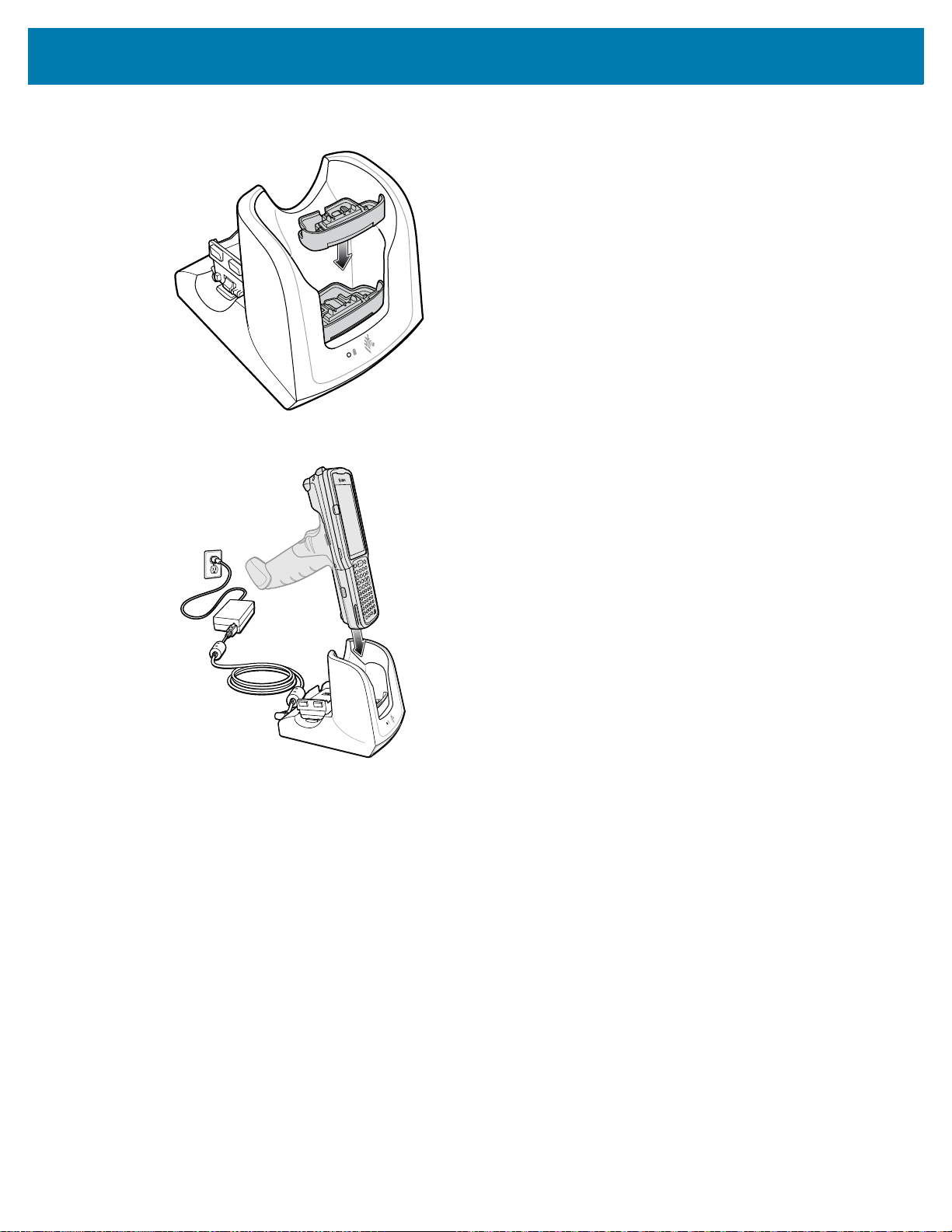

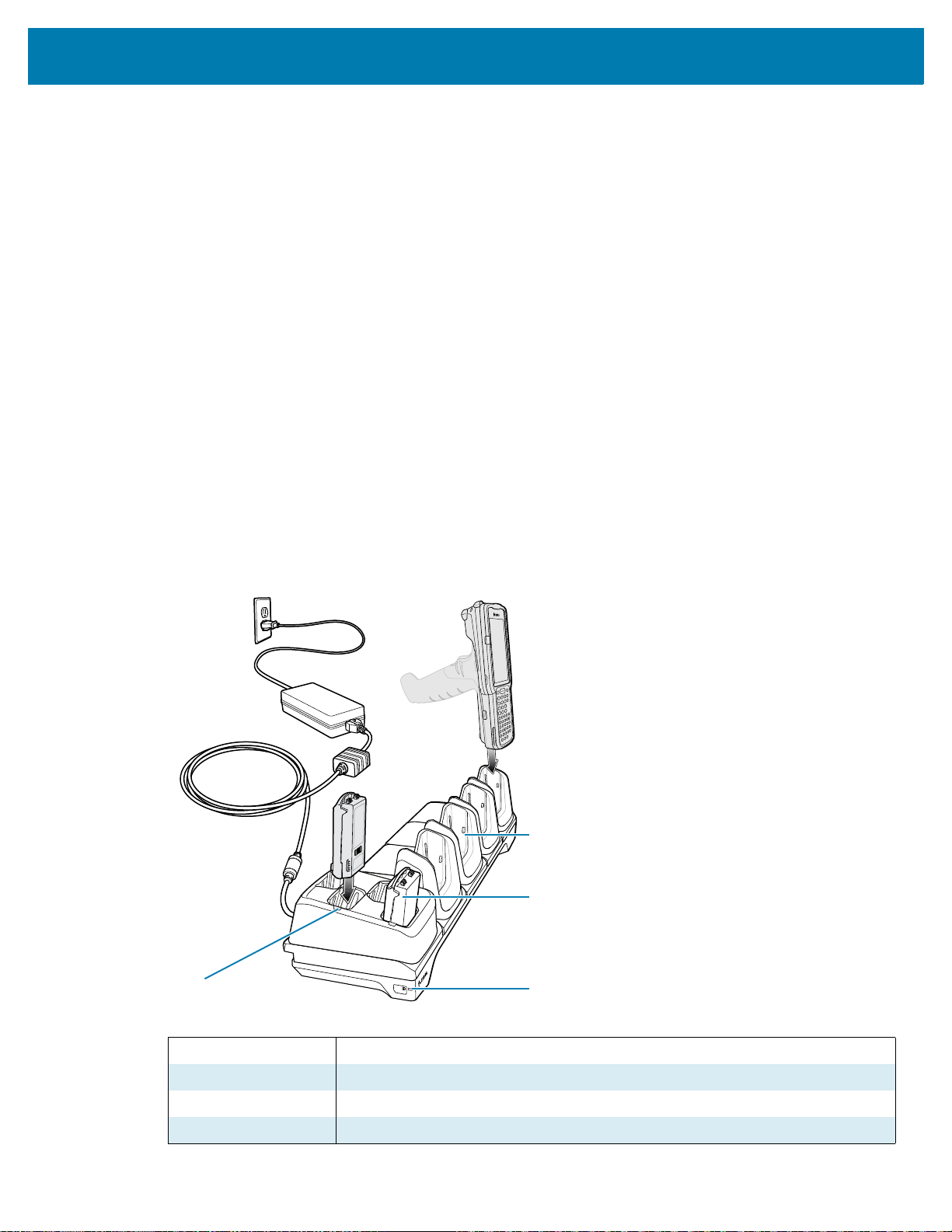

• Ricaricare il dispositivo
• Accendere il dispositivo.
6
Computer portatile MC3300ax - Guida rapida
Installazione di una scheda microSD
Lo slot per schede microSD consente di utilizzare una memoria non volatile secondaria. Lo slot si trova
sotto la batteria. Per ulteriori informazioni, fare riferimento alla documentazione fornita con la scheda e
attenersi ai consigli per l'utilizzo del produttore.
AVVERTENZA: seguire le dovute precauzioni contro le scariche elettrostatiche (ESD) per evitare danni
alla scheda microSD. Tra le precauzioni ESD, si ricorda soprattutto di lavorare su un tappetino ESD dopo
aver effettuato un'appropriata messa a terra.
1. Usando una moneta o un dito, rimuovere il coperchio della scheda microSD.
2. Far scorrere il porta-schede microSD verso la posizione di apertura.
3. Sollevare il porta-schede microSD.
4. Inserire la scheda microSD nell'apposito alloggiamento con i contatti rivolti verso il basso.
5. Chiudere il porta-schede microSD e farlo scorrere verso la posizione di blocco.
6. Riposizionare il coperchio della scheda microSD e assicurarsi che sia installato correttamente.
7
Computer portatile MC3300ax - Guida rapida
Installazione della batteria del modello MC3300ax-G
Il dispositivo viene fornito con la batteria PowerPrecision+ da 7000 mAh in dotazione. La batteria
ricaricabile agli ioni di litio MC33 con beacon BLE è disponibile come opzione.
Per installare la batteria:
1. Allentare la fascetta da polso (se presente).
2. Allineare la batteria nell'apposito vano.
3. Far scorrere la parte anteriore della batteria nell'apposito vano.
4. Spingere con decisione la batteria verso il basso. Verificare che entrambi i pulsanti di rilascio della
batteria sui lati di MC3300ax-G ritornino nella posizione iniziale.
5. Stringere la fascetta da polso (se presente).
6. Tenere premuto il tasto di accensione (fino a quando non viene visualizzata una schermata iniziale
Zebra) per accendere il dispositivo.
8
Computer portatile MC3300ax - Guida rapida
Installazione della batteria del modello MC3300ax-S
Il dispositivo viene fornito con la batteria PowerPrecision+ da 7000 mAh in dotazione. La batteria
ricaricabile agli ioni di litio MC33 con beacon BLE è disponibile come opzione.
Per installare la batteria:
1. Allentare la fascetta da polso, se necessario.
2. Allineare la batteria nell'apposito vano.
3. Far scorrere la parte anteriore della batteria nell'apposito vano.
4. Spingere con decisione la batteria verso il basso. Verificare che entrambi i pulsanti di rilascio della
batteria sui lati di MC3300ax-S ritornino nella posizione iniziale.
5. Stringere la fascetta da polso, se necessario.
6. Tenere premuto il tasto di accensione (fino a quando non viene visualizzata una schermata iniziale
Zebra) per accendere il dispositivo.
9
Computer portatile MC3300ax - Guida rapida
Sostituzione della batteria nel modello MC3300ax-G
1. Premere i due pulsanti di rilascio della batteria.
La batteria viene leggermente espulsa. In modalità Hot Swap, quando l'utente rimuove la batteria,
il display si spegne e il dispositivo entra in uno stato di basso consumo. MC3300ax-G supporta la
persistenza della connettività wireless costante per 30 secondi (indicata da LED gialli lampeggianti),
seguita dalla persistenza dei dati della RAM per circa cinque minuti. Sostituire la batteria entro cinque
minuti per conservare la persistenza della memoria.
2. Rimuovere la batteria dall'apposito vano.
3. Allineare la batteria nell'apposito vano.
4. Far scorrere la parte anteriore della batteria nell'apposito vano.
5. Spingere con decisione la batteria verso il basso. Verificare che entrambi i pulsanti di rilascio della
batteria sui lati di MC3300ax-G ritornino nella posizione iniziale.
6. Il dispositivo si riattiva automaticamente dopo la rimozione e l'installazione della batteria (in caso di
sostituzione hot swap). È necessario premere il tasto di accensione solo se il dispositivo è stato spento
o è rimasto senza batteria per un periodo di tempo prolungato.
10
Computer portatile MC3300ax - Guida rapida
Sostituzione della batteria nel modello MC3300ax-S
1. Premere i due pulsanti di rilascio della batteria.
La batteria viene leggermente espulsa. In modalità Hot Swap, quando l'utente rimuove la batteria,
il display si spegne e il dispositivo entra in uno stato di basso consumo. MC3300ax-S supporta la
persistenza della connettività wireless costante per 30 secondi (indicata da LED gialli lampeggianti),
seguita dalla persistenza dei dati della RAM per circa cinque minuti. Sostituire la batteria entro cinque
minuti per conservare la persistenza della memoria.
2. Rimuovere la batteria dall'apposito vano.
3. Allineare la batteria nell'apposito vano.
4. Far scorrere la parte anteriore della batteria nell'apposito vano.
5. Spingere con decisione la batteria verso il basso. Verificare che entrambi i pulsanti di rilascio della
batteria sui lati di MC3300ax-S ritornino nella posizione iniziale.
6. Il dispositivo si riattiva automaticamente dopo la rimozione e l'installazione della batteria (in caso di
sostituzione hot swap). È necessario premere il tasto di accensione solo se il dispositivo è stato spento
o è rimasto senza batteria per un periodo di tempo prolungato.
11
Computer portatile MC3300ax - Guida rapida
1
Batteria ricaricabile agli ioni di litio MC33 con beacon BLE
La batteria ricaricabile agli ioni di litio MC33 con beacon BLE è una batteria PowerPrecision+ da 7000 mAh
che consente di tenere traccia dei dispositivi persi e spenti.
NOTA: il dispositivo viene fornito con la batteria PowerPrecision+ da 7000 mAh in dotazione. La batteria
ricaricabile agli ioni di litio MC33 con beacon BLE è disponibile come opzione.
IMPORTANTE: il beacon BLE secondario funziona solo se la batteria ricaricabile agli ioni di litio MC33 con
beacon BLE è inserita prima dello spegnimento del dispositivo.
La batteria ricaricabile agli ioni di litio MC33 con beacon BLE:
• Presenta un logo Bluetooth.
1 Logo Bluetooth
• Le impostazioni del BLE secondario sono controllate dal sistema operativo del dispositivo. Per ulteriori
informazioni sulla configurazione delle impostazioni del BLE secondario, visitare il sito Web:
techdocs.zebra.com/emdk-for-android/8-0/mx/beaconmgr/
IMPORTANTE: accendere il dispositivo dopo aver installato la batteria ricaricabile agli ioni di litio MC33
con beacon BLE per assicurarsi che il sistema operativo trasferisca le impostazioni del BLE secondario
alla batteria.
• Trasmette un segnale Bluetooth (beacon) solo quando il dispositivo è spento o in modalità aereo
(disattivata per impostazione predefinita).
• Deve trovarsi nel dispositivo per consentire alla batteria ricaricabile agli ioni di litio MC33 con beacon
BLE di trasmettere un segnale (beacon).
• Trasmette un segnale BLE per almeno sette giorni dopo lo spegnimento del dispositivo a causa della
batteria esaurita.
.
12
Computer portatile MC3300ax - Guida rapida
Confronto tra batterie
La tabella riportata di seguito mostra un confronto tra la batteria ricaricabile agli ioni di litio MC33 con
beacon BLE, MC3300x, e le batterie MC33XX.
Tabella 1 Confronto tra batterie
Batteria ricaricabile agli
Funzione MC33XX MC3300x
Tipo di batteria PowerPrecision+ PowerPrecision+ PowerPrecision+
Include i logo PowerPrecision+ e Zebra
incisi
Beacon BLE secondario No No Sì
Etichetta posteriore Blu Nero Viola
Sì Sì Sì
ioni di litio MC33 con
beacon BLE
Compatibilità delle batterie
Se si utilizza una batteria non compatibile con il dispositivo MC3300ax, viene visualizzato il seguente
messaggio periodico. Assicurarsi di utilizzare una delle batterie compatibili con MC3300ax.
NOTA: la notifica della batteria (nell'immagine in alto) non può essere disattivata o eliminata sul dispositivo
palmare MC3300ax. Assicurarsi di utilizzare le batterie PP+ MC33 appropriate con il dispositivo
MC3300ax.
13
Computer portatile MC3300ax - Guida rapida
Ricarica del dispositivo MC3300ax
Utilizzare uno dei seguenti accessori per caricare il dispositivo MC3300ax e/o la batteria di ricambio.
Tabella 2 Ricarica e comunicazioni
Descrizione Numero parte
Base di ricarica USB a 1 slot con
caricabatteria di ricambio
Base di sola ricarica
ShareCradle a 5 slot
CRD-MC33-2SUCHG-01 Sì Sì Sì No
CRD-MC33-5SCHG-01 Sì No No No
Ricarica Comunicazioni
Batteria
(nel dispositivo)
Batteria di
ricambio
USB Ethernet
Base Ethernet ShareCradle a
5slot
Base di ricarica ShareCradle a
5 slot con caricabatteria a 4 slot
Base Ethernet ShareCradle a
5 slot con caricabatteria a 4 slot
Caricabatteria per batterie di
ricambio a 4 slot
Caricabatteria per batterie di
ricambio a 20 slot
Cavo di ricarica USB CBL-MC33-USBCHG-01 Sì No Sì No
Base a 1 slot MC32N0 con
adattatore per base MC33XX
CRD-MC33-5SETH-01 Sì No No Sì
CRD-MC33-4SC4BC-01 Sì Sì No No
CRD-MC33-4SE4BC-01 Sì Sì No Sì
SAC-MC33-4SCHG-01 No Sì No No
SAC-MC33-20SCHG-01 No Sì No No
CRD3000-1001RR
ADP-MC33-CRDCUP-01
Sì Sì
(ricarica solo
batterie
MC32N0 nello
slot per batterie
di ricambio)
Sì No
Ricarica della batteria principale
NOTA: assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nella guida di
riferimento del prodotto MC3300ax.
NOTA: per un corretto funzionamento, assicurarsi che la fascetta da polso, se collegata, non interferisca
con i contatti di ricarica quando il dispositivo viene inserito in una base di ricarica.
1. Per ricaricare la batteria principale, collegare l'accessorio di ricarica alla fonte di alimentazione
appropriata.
2. Posizionare il dispositivo nella base o collegarlo a un cavo di ricarica USB. Il dispositivo si accende e
inizia a ricaricarsi. Il LED di ricarica/notifica rimane di colore giallo durante la ricarica e diventa verde
fisso quando la batteria è completamente carica.
14
Computer portatile MC3300ax - Guida rapida
Ricarica della batteria di ricambio
1. Inserire una batteria di ricambio nell'apposito slot.
2. Verificare che la batteria sia inserita correttamente.
Il LED di ricarica della batteria di ricambio lampeggia per indicare che la ricarica è in corso. Per gli
indicatori di ricarica, vedere la Tabella 3.
Indicatori di ricarica
Tabella 3 Indicatori LED di ricarica/notifica
Stato Significato
Spento • La batteria non si sta ricaricando.
• La batteria non è inserita correttamente nella base o non è collegata a una
fonte di alimentazione.
• La base non è alimentata.
Giallo lampeggiante Sessione di connettività wireless attiva durante la sostituzione hot swap della
batteria.
Giallo fisso La batteria si sta ricaricando.
Verde fisso La ricarica della batteria è completata.
Rosso
lampeggiante
veloce
2 lampeggi al
secondo
Rosso fisso • La batteria di ricambio si sta ricaricando e la batteria è al termine della vita
Blu lampeggiante Indica la ricezione di una notifica dell'applicazione.
Temperatura di ricarica
Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (32 °F e 104 °F). Il dispositivo o la base
ricaricano sempre la batteria in modo sicuro e intelligente. Alle temperature più alte, ad esempio circa
+37 °C (+98 °F), il dispositivo o la base può sospendere per brevi periodi di tempo la ricarica della batteria
al fine di mantenerne la temperatura entro limiti accettabili. Il dispositivo e la base indicano tramite
l'apposito LED l'interruzione della ricarica a causa di una temperatura anomala.
Errore di ricarica, ad esempio:
• La temperatura è troppo alta o troppo bassa.
• La ricarica è durata troppo senza giungere a completamento (in genere
otto ore).
utile.
• La ricarica è completata e la batteria è al termine della vita utile.
15
Enterprise Browser
NOTA: Zebra Enterprise Browser è concesso in licenza per i computer portatili MC3300ax.
Enterprise Browser consente agli sviluppatori di creare applicazioni Web che si integrano perfettamente
con le funzionalità dei computer portatili e delle periferiche Zebra Technologies, come la scansione di
codici a barre, l'acquisizione di firme e la stampa.
Installazione
Per installare Enterprise Browser:
1. Accedere al sito Web dell'assistenza di Zebra Enterprise Browser all'indirizzo
zebra.com/us/en/support-downloads/software/developer-tools/enterprise-browser.html
Google Play
2. Scaricare Enterprise Browser versione 3.2.0.0 o successiva.
3. Installare Enterprise Browser sul dispositivo.
Per ulteriori informazioni sull'installazione di Enterprise Browser, fare riferimento alla sezione
sull'implementazione delle applicazioni nella guida di riferimento del computer portatile MC3300ax.
Computer portatile MC3300ax - Guida rapida
o su
.
4. Per configurare Enterprise Browser, consultare la pagina
techdocs.zebra.com/enterprise-browser/3-0/guide/setup/
.
16
Computer portatile MC3300ax - Guida rapida
Base di ricarica USB a 1 slot
La base di ricarica USB a 1 slot:
• Fornisce alimentazione a 9 V CC per la ricarica del computer portatile e della batteria.
• Fornisce alimentazione a 4,2 V CC per la ricarica della batteria di ricambio.
• Fornisce una porta USB per la comunicazione dati tra il computer portatile e un computer host o altri
dispositivi USB (ad esempio, una stampante).
• Consente di sincronizzare le informazioni tra il computer portatile e un computer host. Se si utilizza un
software personalizzato o di terzi, consente anche di sincronizzare il computer portatile con i database
aziendali.
• Compatibile con le seguenti batterie (ricarica in un dispositivo):
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S).
• Compatibile con le seguenti batterie (solo per la ricarica in uno slot per batterie di ricambio):
• Batteria a lunga durata PowerPrecision+ da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC33 da 7000 mAh con beacon BLE
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh.
17
Computer portatile MC3300ax - Guida rapida
Base di sola ricarica ShareCradle a 5 slot
La base di sola ricarica ShareCradle a 5 slot:
• Fornisce alimentazione a 9 V CC per il funzionamento del computer portatile e la ricarica della batteria.
• Consente di ricaricare contemporaneamente fino a cinque computer portatili.
• Compatibile con le seguenti batterie (ricarica in un dispositivo):
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S).
1 LED di alimentazione
18
Computer portatile MC3300ax - Guida rapida
Base Ethernet ShareCradle a 5 slot
La base Ethernet ShareCradle a 5 slot:
• Fornisce alimentazione a 9 V CC per il funzionamento del computer portatile e la ricarica della batteria.
• Consente di ricaricare contemporaneamente fino a cinque computer portatili.
• Compatibile con le seguenti batterie (ricarica in un dispositivo):
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S).
1LED 1000
2 LED 10/100
19
Computer portatile MC3300ax - Guida rapida
Base ShareCradle a 5 slot con caricabatteria a 4 slot
La base ShareCradle a 5 slot con caricabatteria a 4 slot:
• Fornisce alimentazione a 9 V CC per il funzionamento del computer portatile e la ricarica della batteria.
• Fornisce alimentazione a 4,2 V CC per la ricarica delle batterie di ricambio.
• Consente di ricaricare contemporaneamente fino a quattro computer portatili e quattro batterie di
ricambio.
• Compatibile con le seguenti batterie (ricarica in un dispositivo):
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S).
• Compatibile con le seguenti batterie (solo per la ricarica in uno slot per batterie di ricambio):
• Batteria a lunga durata PowerPrecision+ da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC33 da 7000 mAh con beacon BLE
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh.
1 Slot di ricarica
2 Slot batteria di ricambio
3 LED di alimentazione
4 LED per ricarica batteria di ricambio
20
Computer portatile MC3300ax - Guida rapida
Base Ethernet ShareCradle a 5 slot con caricabatteria a 4 slot
La base Ethernet ShareCradle a 5 slot con caricabatteria a 4 slot:
• Fornisce alimentazione a 9 V CC per il funzionamento del computer portatile e la ricarica della batteria.
• Fornisce alimentazione a 4,2 V CC per la ricarica delle batterie di ricambio.
• Consente di ricaricare contemporaneamente fino a quattro computer portatili e quattro batterie di
ricambio.
• Compatibile con le seguenti batterie (ricarica in un dispositivo):
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S).
• Compatibile con le seguenti batterie (solo per la ricarica in uno slot per batterie di ricambio):
• Batteria a lunga durata PowerPrecision+ da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC33 da 7000 mAh con beacon BLE
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh.
1 Slot di ricarica
2 Slot batteria di ricambio
3LED 1000
4 LED 10/100
5 LED per ricarica batteria di ricambio
21
Computer portatile MC3300ax - Guida rapida
Caricabatteria per batterie di ricambio a 4 slot
Il caricabatteria a 4 slot:
• Consente di ricaricare fino a quattro batterie di ricambio.
• Fornisce alimentazione a 4,2 V CC per la ricarica della batteria di ricambio.
• Compatibile con le seguenti batterie (solo per la ricarica in uno slot per batterie di ricambio):
• Batteria a lunga durata PowerPrecision+ da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC33 da 7000 mAh con beacon BLE
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh.
1 Slot di ricarica della batteria di ricambio
2 LED di alimentazione
22
Computer portatile MC3300ax - Guida rapida
Caricabatteria per batterie di ricambio a 20 slot
Il caricabatteria a 20 slot:
• Consente di ricaricare fino a venti batterie di ricambio.
• Fornisce alimentazione a 4,2 V CC per la ricarica della batteria di ricambio.
• Compatibile con le seguenti batterie (solo per la ricarica in uno slot per batterie di ricambio):
• Batteria a lunga durata PowerPrecision+ da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC33 da 7000 mAh con beacon BLE
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh.
1 Slot di ricarica della batteria di ricambio
2 LED di alimentazione
23
Cavo di ricarica USB
Il cavo di ricarica USB:
• Fornisce alimentazione a 5 V CC per la ricarica della batteria.
• Fornisce alimentazione e/o comunicazione del dispositivo con il computer host tramite USB.
• Compatibile con i dispositivi che utilizzano le seguenti batterie:
• Batteria a lunga durata PowerPrecision+ MC3300ax da 7000 mAh
• Batteria a lunga durata PowerPrecision+ MC3300x da 7000 mAh
• Batteria ad alta capacità PowerPrecision+ MC33XX da 5200 mAh
• Batteria standard PowerPrecision+ MC33XX da 2740 mAh (solo per MC3300x-R/S e MC3300-R/S)
Computer portatile MC3300ax - Guida rapida
24
Computer portatile MC3300ax - Guida rapida
Adattatore di sola ricarica di MC33XX
Utilizzare l'adattatore di sola ricarica di MC33XX per garantire la compatibilità con le versioni precedenti
delle basi MC32N0 e dei computer portatili MC3300, MC3300x o MC3300ax. L'adattatore di sola ricarica di
MC33XX è compatibile con i computer portatili MC3300, MC3300x e MC3300ax solo per la ricarica (senza
funzione di comunicazione) sulle basi MC32N0 a 1 slot e a 4 slot precedenti.
• L'adattatore di sola ricarica MC33XX supporta la base USB MC32N0 a 1 slot, la base di sola ricarica
MC32N0 a 4 slot e la base Ethernet MC32N0 a 4 slot.
• L'adattatore di sola ricarica MC33XX fornisce solo ricarica, senza consentire la comunicazione quando
viene utilizzato con le basi MC32N0.
• La base USB MC32N0 a 1 slot fornisce alimentazione a 5,4 V CC per la ricarica del dispositivo.
• La base USB MC32 N0 a 1 slot (con l'adattatore di sola ricarica di MC33XX) è compatibile con i
computer portatili MC3300, MC3300x o MC3300ax per la ricarica delle batterie PowerPrecision+.
Installazione dell'adattatore di sola ricarica di MC33XX
Per installare l'adattatore di sola ricarica di MC33XX:
1. Pulire la base MC32N0 e i contatti con una salvietta imbevuta di alcool strofinando con il dito.
Per ulteriori informazioni sulla pulizia, fare riferimento al capitolo Manutenzione e troubleshooting della
guida di riferimento del computer portatile MC3300ax.
2. Staccare e rimuovere l'adesivo dal retro dell'adattatore.
25
Computer portatile MC3300ax - Guida rapida
3.
Inserire l'adattatore nella base MC32N0 e farlo aderire alla parte inferiore della base.
4. Inserire il dispositivo nella base MC32N0.
26
Computer portatile MC3300ax - Guida rapida
Scansione
Il dispositivo MC3300ax offre le seguenti opzioni di acquisizione dati:
• SE4770 1D/2D
• SE4850-ER 1D/2D
Fare riferimento alla guida di riferimento del computer portatile MC3300ax per informazioni sulle altre
opzioni di scansione.
Scansione con l'imager interno
Utilizzare l'imager interno per acquisire i dati dei codici a barre.
NOTA: per leggere un codice a barre, è necessario utilizzare un'applicazione abilitata alla scansione. Il
dispositivo contiene l'app DataWedge che consente all'utente di attivare l'imager, decodificare i dati del
codice a barre e visualizzare il contenuto del codice a barre.
Per eseguire la scansione con l'imager interno:
1. Verificare che sul dispositivo sia aperta un'app e che il campo di testo sia a fuoco (cursore del testo nel
campo di testo).
2. Puntare la finestra di uscita posta nella parte superiore del dispositivo su un codice a barre.
3. Tenere premuto il pulsante di scansione o il grilletto.
Il reticolo di puntamento laser rosso si accende per agevolare il puntamento.
4. Assicurarsi che il codice a barre rientri nell'area formata dai mirini entro il reticolo di puntamento.
Il mirino di puntamento aumenta la visibilità in condizioni di forte illuminazione.
Figura 5 Reticolo di puntamento: portata standard ed estesa
NOTA: quando è in modalità lista di prelievo, il dispositivo non decodifica il codice a barre finché il centro
del mirino non tocca il codice a barre.
Figura 6 Modalità lista di prelievo con più codici a barre nel modello di puntamento: portata standard ed
estesa
Per impostazione predefinita, il LED di scansione diventa verde ed emette un segnale acustico per
segnalare che il codice a barre è stato decodificato correttamente.
27
Computer portatile MC3300ax - Guida rapida
5.
Rilasciare il pulsante di scansione o il grilletto.
Il contenuto del codice a barre viene visualizzato nel campo di testo.
Considerazioni sull'ergonomia
Si consiglia di effettuare pause e di alternare le attività lavorative.
Postura ottimale del corpo per la scansione in basso
Alternare ginocchio sinistro e ginocchio destro.
Postura ottimale del corpo per la scansione in alto
Alternare mano sinistra e mano destra.
28

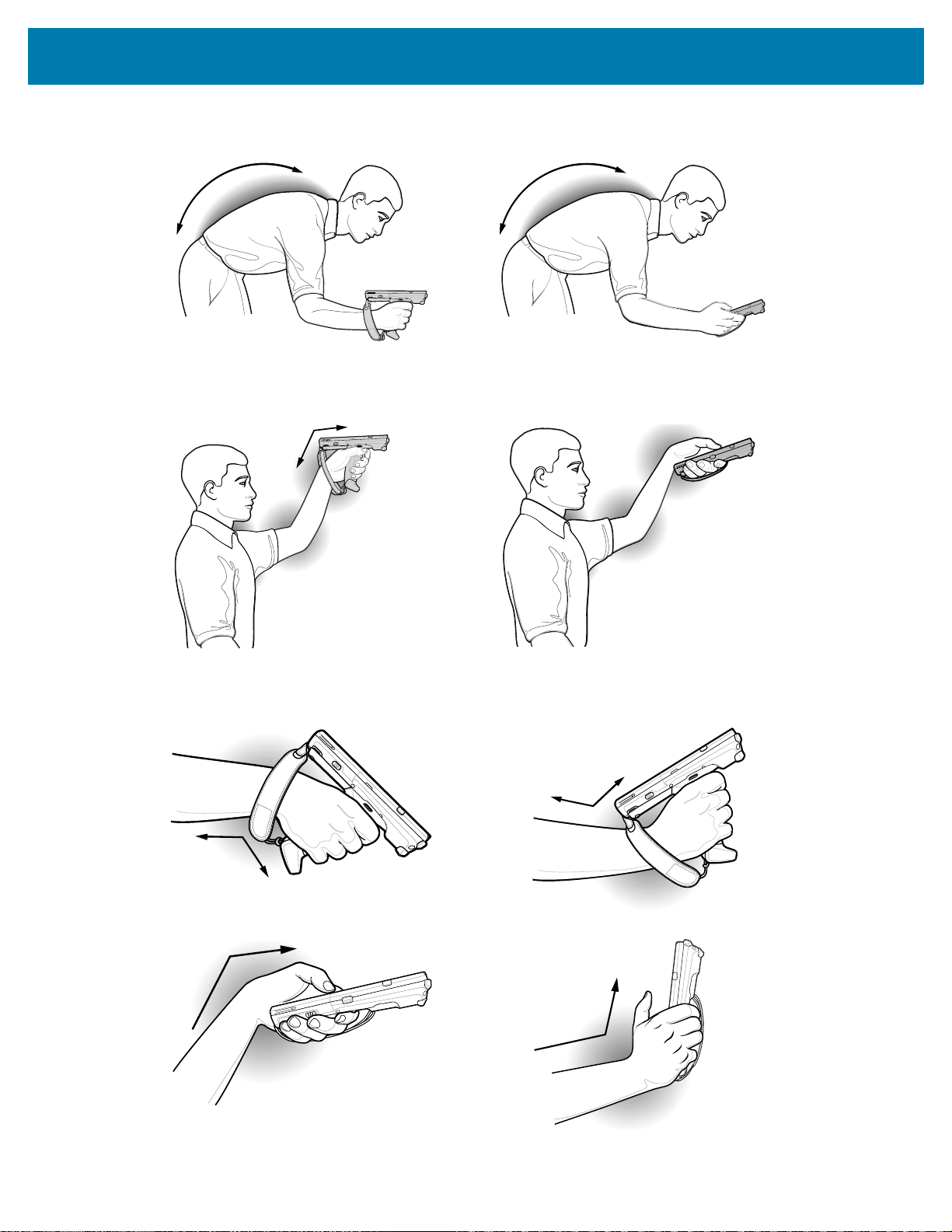

Evitare di piegarsi
Evitare di allungarsi
Computer portatile MC3300ax - Guida rapida
Evitare di creare angoli estremi con il polso
29
zebra.com
Loading...
