快速入门指南
www.zebra.com/imz-info
iMZ™ 系列
简介

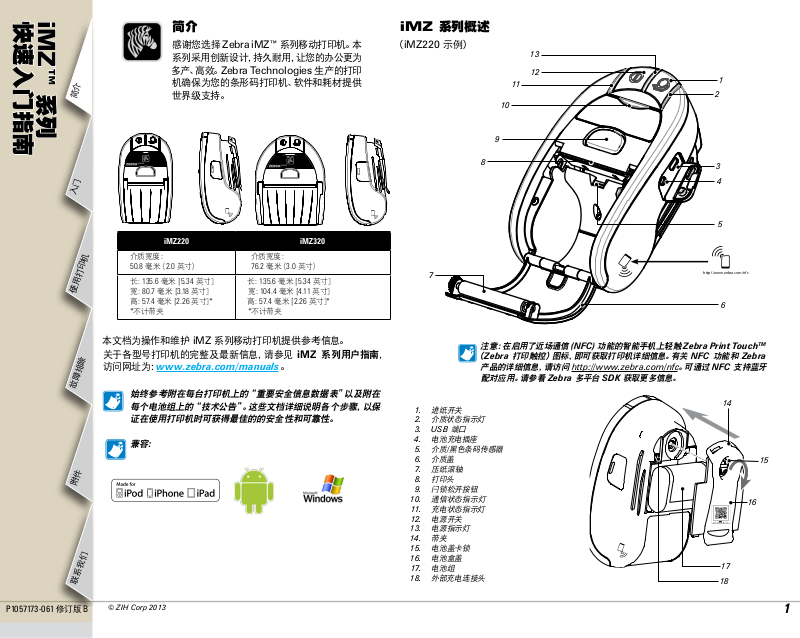

iMZ 系列概述
简介
入门
使用打印机
感谢您选择 Zebra iMZ™ 系 列 移 动 打 印 机 。本
系列采用创新设计，持久耐用，让您的办公更为
多 产 、高 效 。
机确保为您的条形码打印机、软件和耗材提供
世界级支持。
iMZ220
iMZ220 iMZ320
介质宽度：
50.8 毫 米（ 2.0 英寸）
长：
135.6 毫米 [5.34 英寸]
宽：
80.7 毫米 [3.18 英寸]
高：
57.4 毫米 [2.26 英寸]*
*不计带夹
Zebra Technologies 生产的打印
iMZ320
介质宽度：
76.2 毫 米（ 3.0 英寸）
135.6 毫米 [5.34 英寸]
长：
宽：
104.4 毫米 [4.11 英寸]
高：
57.4 毫米 [2.26 英寸]*
*不计带夹
（iMZ220 示例）
7
13
12
11
10
9
8
1
2
3
4
5
http:\\www.zebra.com/nfc
6
故障排除
附件
联系我们
本文档为操作和维护 iMZ 系列移动打印机提供参考信息。
关 于 各 型 号 打 印 机 的 完 整 及 最 新 信 息 ，请 参 见 iMZ 系列用户指南，
访问网址为：
始终参考附在每台打印机上的“重要安全信息数据表”以及附在
每个电池组上的“技术公告”。这些文档详细说明各个步骤，以保
证在使用打印机时可获得最佳的的安全性和可靠性。
兼容：
www.zebra.com/manuals 。
1.
2.
3. USB
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
进纸开关
介质状态指示灯
电池充电插座
介质/黑色条码传感器
介质盖
压纸滚轴
打印头
闩锁松开按钮
通信状态指示灯
充电状态指示灯
电源开关
电源指示灯
带夹
电池盖卡锁
电池盒盖
电池组
外部充电连接头
端口
注意：在启用了近场通信
（
Zebra
打印触控）图 标 ，即 可 获 取 打 印 机 详 细 信 息 。有 关
产品的详细信息，请访问
配 对 应 用 。请 参 看
Zebra
(NFC)
功能的智能手机上轻触
http://www.zebra.com/nfc
多平台
SDK
获取更多信息。
Zebra Print Touch
NFC
。
可通过
功能和
NFC
14
17
18
Zebra
支持蓝牙
TM
15
16
P1057173-061 修订版 B
© ZIH Corp 2013
1
快速入门指南
www.zebra.com/imz-info
www.zebra.com/imz-info
www.zebra.com/imz-info
iMZ™ 系列
安装电池
电池出厂时未充电。取下新电池组的保护性包装，
将其安装入打印机并在初次使用前进行完全充电。
简介
入门
1.
使用一枚硬币将电池盒
锁旋转
1/
，如 图 所 示 。
4
2.
取下电池盒盖
卸下电池
1.
使用一枚硬币将电池盒
锁旋转
1/
，如 图 所 示 。
4
2.
取下电池盒盖
www.zebra.com/imz-info
使用打印机
故障排除
电池组
注意标签位置
3.
将电池组连接
器插入打印机。
注意：用智能手机扫描二维码获取打印机具体信息，网站为
www.zebra.com/imz-info
从打印机中退出旧电池组
。
电池组连接器
挤压以松开锁定。
附件
联系我们
保证在更换电池盖前，电池前端不受挤压。
4.
重新安装电池盒盖并将
其锁回转
1/
，锁 定 到 位 。
4
在拔掉电池连接器前，请务必先松开锁钩。请勿尝试用蛮力或尖嘴钳
等卸除电池，此类行为可能会导致打印机的
CPU
总成受损。
下页继续
2
快速入门指南
iMZ™ 系列
电池充电
在电池充电情况下，打印机也可工作。但是，长期在充电状态下使用打印机将会大幅度增加电池充电时间。
简介
入门
使用打印机
准备充电器电源
电源适配器
包装环
取出并丢弃
从包装中取出电源。从主电源插座孔中取出并丢弃包装环。
确认打印机所附带的电源适配器符合您所在区域要求。
通过用顶部边缘钩住电源插座孔，并旋转直至其完全入位将电源适配器安装入电源中。
故障排除
附件
使用充电器电源
iMZ
系列充电器电源
110 - 240
12
插入合适的交流插座。
伏交流
伏直流电
50-60 赫兹 0.6
1.25
安培输出；
p/n AT1794 7-2
安培输入；
www.zebra.com/imz-info
联系我们
插入打印机
充电器插孔
下页继续
3
快速入门指南
iMZ™ 系列
装入介质
简介
介质盖打开
入门
按下
“闩锁”
按钮
介质卷
注意介质从介质卷上拉下的方向。
使用打印机
故障排除
附件
打开介质盖
从打印机中拉出一小节介质
装入介质卷
联系我们
关闭介质盖
合上盖子
下页继续
4
快速入门指南
www.zebra.com/imz-info
iMZ™ 系列
连接打印机
打印机必须与发送打印数据的主机建立通信。通信通过以下四种基本方式完成：
•
根据 USB 2.0 协议使用缆线通过 Zebra Designer 驱动程序可使用 Windows 驱 动 程 序 。可 使 用 Zebra Setup Utilities（安装工具）
通过
USB 缆线配置打印机。
简介
入门
使用打印机
•通过可选的 8 02.11n 规格的无线电设备，采用无线局域网。
•采用蓝牙短距离无线连接。
•WinMobile、Blackberry 和 Android 设备采用标准蓝牙协议。
•iMZ
通过电缆连接
系列打印机与 iOS 设 备 兼 容 ，因 此 可 通 过 蓝 牙 连 接 至 Apple 设备进行打印。（有关详细信息，请参见《iMZ 系 列 用 户 指 南 》）。
终端
通过支持近场通信 (NFC) 技术的掌上设备中的蓝牙进行连接
故障排除
附件
连接到终端
连接至终端的
通信缆线
USB
端口
连接至电脑的
USB
通信缆线
www.zebra.com/imz-info
iMZ320
http://www.zebra.com/nfc
联系我们
连接到
PC
USB
端口
5
快速入门指南
iMZ™ 系列
打印机控制键
简介
按住直到电源指示灯点亮，然后松开。
再次按压，直到指示灯关闭。
充电指示灯（绿色/琥珀色）
绿色表示电池已满电。琥珀色表示充
电量低于
90%。
电源按钮
电 源 指 示 灯（ 绿 色 ）
表示电源状态和电池情况。指示灯常亮表示电池剩余电量
超过
30%
。指示灯闪烁表示电池剩余电量不到
进纸按钮
按压送入介质。松开停止送入。
30%
。
入门
使用打印机
故障排除
iMZ220
介 质 状 态 指 示 灯（ 琥 珀 色 ）
未亮表示运行正常，闪烁表示无介
质或介质舱打开。
通信指示灯（蓝色）
WLAN
1
）缓 慢 闪 烁
2
）全 蓝
3
）快 速 闪 烁
蓝牙：
1
）指示灯保持关闭，直到与其他
2
）一 旦 配 对 成 功 ，指 示 灯 变 为 全 蓝 ；快 速 闪 烁
：
= 搜索 AP
= 与 AP
=
；
已建 立通信；
正在传输数据。
BT
设备 建立通信；
=
正在传输数据。
附件
联系我们
注意：
iMZ
系列打印机支持双射频功能。在本场景
下，
WLAN (802.11n)
机默认启用
请参见
iMZ
802.11n
系列用户指南。
和 蓝 牙 同 时 工 作 。打 印
。要 开 启 双 射 频 功 能 ，
下页继续
6
快速入门指南
iMZ™ 系列
清洁打印机
简介
撕裂杆
小心
•
为避免造成个人伤害或损坏打印机，请勿向打印机内插入任
何带尖或尖锐物体。
注意
•
只能使用
Zebra
清洁笔或蘸有酒精的棉签清洗打印机头。
入门
使用打印机
故障排除
打印头元件
介质传感器
介质舱
部位 方法 时间间隔
使用
打印头
压纸滚轴
撕纸杆
外部
介质舱内部
和介质传
感器
Zebra 清洁笔或蘸有 70% 异丙醇溶液的棉签从头到尾
清洗打印元件（打印元件位于打印头上的细灰线处）。
使用柔软的无绒布擦拭压纸滚轴。
避免在无背衬压纸滚轴的表面使用酒精或溶剂，以免损伤
压纸滚轴。
Zebra 清洁笔或 70% 异丙醇溶液和棉签彻底清洁。
使用
蘸有水的布 根据需要
刷子
/气 冲 。无 背 衬 压 纸 滚 轴 组 件 ：使 用 Zebra 清洁笔或
异丙醇溶液的棉签擦拭内侧表面。
70%
每使用五卷介质后
（ 根 据 需 要 ，可 更 为
频繁）
无背衬介质要求经
常清洁
每使用五卷介质后
（ 根 据 需 要 ，可 更 为
频繁）
附件
联系我们
压纸滚轴表面
7
快速入门指南
iMZ™ 系列
故障排除
指示灯说明
打印机指示灯表示打印机不同功能及状态。查看指示灯状态后，参阅图表中说明的故障排除相关主题。
简介
入门
使用打印机
故障排除相关主题
功能 指示灯颜色 指 示 灯 状 态 ：稳 定 指 示 灯 状 态 ：闪 烁 故障排除主题
电源 绿色 表示打印机开启且电池情况允许使用。 闪烁表示电池电量过低
充电器
错误 琥珀色 未亮表示无错误情况。
通信 蓝色
琥珀色
/绿色
未亮表示电池未在充电。琥珀色表示电池正在
充电。绿色表示电池已充电。
蓝牙：打印机已与其他蓝牙设备连接。 正在接收数据
802.11a/b/g/n
：无线信号已与 WLAN 连接。 无线信号正在尝试与 WLAN 连接。 5、8
不适用
无介质或介质门已打开。
应用程序可能遗失或已损坏。
3
1、6、10
2、4、7、9
5、8
故障排除
附件
1.
无电源：
•确认您按住电源开关直至电源灯点亮。
•检查电池安装是否正确。
•如 有 必 要 ，重 新 充 电 或 更 换 电 池 。
2.
介质无法送入：
•确保介质盖已关闭并锁紧。
•检查介质舱。确保介质未阻塞介质舱侧面位置。
3.
打印质量差或颜色渐淡
•清洁打印头。
•检查电池是否受损。如有必要，重新充电或更换电池。
应正确处置电池。请参阅
iMZ
系列用户指南附录
•检查介质质量。
4.
部分打印或漏印：
•检查介质是否对准。
D
获取更多信息。
联系我们
•清洁打印头。
•确保介质盖正确关闭且锁紧。
下页继续
8
快速入门指南
iMZ™ 系列
故障排除相关主题
5.
不打印：
•更换电池。
•检查通信缆线与终端的连接。
简介
入门
使用打印机
•（仅限无线组件）恢复无线连接。
6.
电池寿命降低：
•检查电池日期代码 — 如果电池已使用一到两年，寿命短可能是由于正常老化造成的。
•重新充电或更换电池。
7.
闪烁 琥 珀 色指 示灯：
•检查介质是否已装入，打印头是否已关闭且安全锁紧。
•如果介质已送入且闩锁已关闭，则表示未找到应用程序或应用程序已损坏。程序必须重新载入。
8.
通信错误：
•（仅限无线组件）检查介质是否装入，打印头是否关闭且蓝色通信连接指示灯点亮。
•更换连接至终端的通信缆线。
9.
标签卡住：
•打开介质盖。
•在打印机卡住标签位置充分使用酒精来去除标签。
小心
-
请勿使用尖锐或带尖物体去除卡住标签。
故障排除
附件
10.
电池组安装困难
•请勿用蛮力将电池安装到位。检查电池和打印机之间未挤压到任何电线。
•检查电池连接器是否正确插入打印机。
联系我们
下页继续
9
快速入门指南
iMZ™ 系列
复位 iMZ 系列打印机
如果打印机锁死且对任何操作输入或外部指令（无论是来自已连接的终端还
是局域网）均无响应，您可以采取强制复位，步骤如下：
简介
入门
序列号的年及星期建造代码早于
打开介质舱，取出所有介质。
1.
2.
按进纸按钮并保持
闭状态。
3.
三个指示灯均关闭后，重新装入介质并关闭介质舱盖。
4.
等待至少十几秒钟，按电源按钮。打印机将重新启动，恢复正常运行。
1.
按住电源开关保持
2.
按正常情况重新启动打印机。打印机中所有未处理数据将被删除，因此必须
重新发送。
使用系列序列号标签确定您的打印机版本
“08-25”
10
秒钟，直至电源、通信以及错误指示灯均关闭且保持关
的机组 采 取以下步骤复位：
打印机系列序列号标签位于打印机底部。（
1 数字网址
iMZ320
年的最后两位
数字 (00-99)
日期代码
序列号标签说明）
周 (01-52)
顺序数
(00001-99999)，
每周重置
YYWWNNNNN
条形码位置
XXXXSYYWWNNNNN序列号:
条形码位置
XXX-XXXXXXXX-XXPCC:
ZBR4
Contains FCC ID: I28MD-ZBR4WA; IC ID:3798B-ZBR4WA
UID#
UID 号码
采用数据
矩阵
ECC 200
条码编码
5
秒钟，然后松开。打印机将断电。
序列号采用
128 条码编码
产品配置
代码 (
PCC) 采
用
128 条码编码
2 数字客户代码
2 数字产品代码
使用打印机
故障排除
附件
联系我们
10
快速入门指南
iMZ™ 系列
附件
简介
入门
带夹
（所有打印机标配）
使用说明：用夹子扣住带夹，确保夹子安全扣紧带夹。带夹能够旋转，
保证您在携带打印机时移动自如。
用夹子将打印
机卡在带夹 上
调节式肩带
（在附件套件中提供）
请参见下图。通过穿入带夹上的卡槽打环，并扣紧，固定肩带两端。
将肩带的自由端穿过
带夹上的一个卡槽
将肩带的自由端穿过扣带并拉紧调节。
采用同样方法，在带夹的剩余卡槽上操
作肩带的另一端。
使用打印机
故障排除
附件
一旦肩带固定，如图所示握住扣带调整肩带至适宜长度。
此处拉动
缩短肩带
握住扣带
此处拉动延长
肩带
联系我们
www.zebra.com/imz-info
11
快速入门指南
iMZ™ 系列
产品支持
简介
要获取产品支持以及所有客户文档的最新版本，
请与
Zebra Technologies
联系：
www.zebra.com
请参阅 iMZ 系列用户指南附录 D 获取详细联系信息。
美洲地区请联系：
入门
使用打印机
故障排除
Zebra Technologies, LLC
475 Half Day Road, Suite 500
Lincolnshire, Illinois 60069 USA
电话：+1.847.634.6700 或 1.866.230.9494
传真：+1.847.913.8766
欧洲、非洲、中东和印度请联系：
Zebra Technologies Europe Limited
Dukes Meadow
Millboard Road
Bourne End
Buckinghamshire SL8 5XF, UK
电话：+44 (0)1628 556000
传真：+44 (0)1628 556001
亚太地区请联系：
Zebra Technologies Asia Pacific, Pte. Ltd.
120 Robinson Road
#06-01 Parakou Building
Singapore 068913
电话：+65 6858 0722
传真：+65 6885 0838
附件
联系我们
