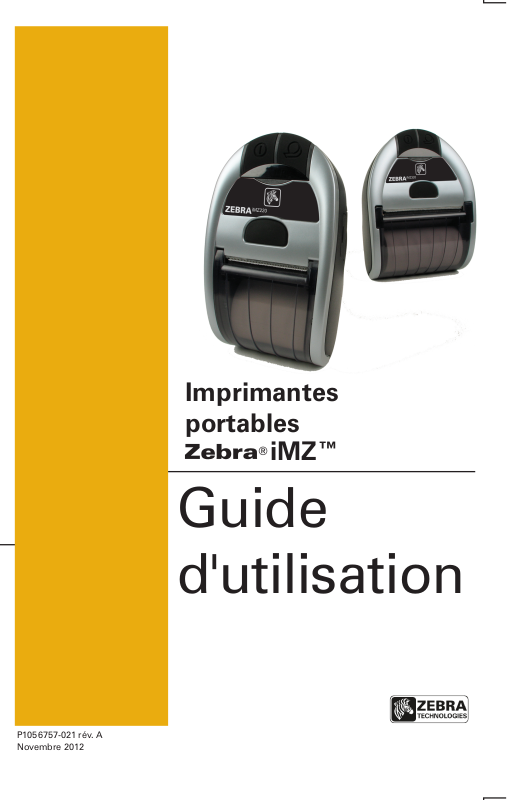

Zebra iMZ220 User Guide [fr]

P1056757-021 rév. A
Novembre 2012

Imprimantes
portables

iMZ™

Guide
d'utilisation

Table des matières

Déclarations légales ........................................................................... 4

Conventions utilisées dans ce document ........................................6

Introduction aux imprimantes iMZ ...................................................7

Déballage et inspection .......................................................................... 7

Signaler des dommages ......................................................................... 7

Préparation à l’impression.................................................................9

Batterie ..................................................................................................... 9

Mise en place et retrait de la batterie ...................................................................9

Quadruple chargeur de batterie des imprimantes iMZ .....................................13

Précautions relatives à la batterie .......................................................................14

Précautions relatives au chargeur ......................................................................14

Chargement du support (tout modèle) ................................................ 15

Utilisation du papier pour reçus pré-imprimés ................................... 16

Commandes de l’opérateur .................................................................. 18

Comportement des témoins lors du démarrage normal...................................20

Comportement du témoin de rapport de diagnostic (deux boutons) ..............20

Description du téléchargement forcé et comportement des témoins..............21

Redémarrage après le téléchargement normal ou forcé d'un micrologiciel

(Description et comportement des témoins) .....................................................22

Séquence des témoins lors de l'arrêt de l'imprimante ......................................22

Comportement du témoin de communication (bleu) ........................................22

Vérifier que l’imprimante fonctionne ................................................... 23

Impression d’une étiquette de configuration .....................................................23

Communications par câble .................................................................................24

Communications sans fil avec Bluetooth® .........................................................26

Réseau personnel Bluetooth® (PAN) ..................................................................26

Connexions Bluetooth® .......................................................................................26

Le couplage Bluetooth® nécessite une protection

contre le MITM (Man-In-The-Middle, ou « l'homme du mileu »). ......................27

Connexion à des appareils Apple .......................................................................28

Aperçu WLAN ........................................................................................ 29

Configuration du logiciel ...................................................................... 29

Port de l'imprimante sur soi ............................................................30

Clip de ceinture ...................................................................................................30

Bandoulière réglable ...........................................................................................31

Entretien préventif............................................................................32

Augmentation de la durée de la batterie ............................................. 32

Instructions générales de nettoyage ................................................... 33

Dépannage .........................................................................................35

Interprétation des témoins ................................................................... 35

Rubriques de dépannage ......................................................................35

Réinitialisation d'une imprimante iMZ ................................................. 37

Informations au dos de l'imprimante ................................................... 37

Tests de dépannage .............................................................................. 38

Impression d’une étiquette de configuration .....................................................38

Diagnostic des communications ........................................................................38

Appeler l'assistance technique ...........................................................................39

Caractéristiques techniques ............................................................42

Spécifications d’impression ...............................................................................42

2

Guide d’utilisation des imprimantes iMZ

suite

Spécifications de mémoire et de communication, imprimantes iMZ ..............42

Spécifications de papier.....................................................................................42

Spécifications et commandes des codes barres ZPL .......................................43

Caractéristiques techniques des polices CPCL et ZPL ....................................44

Port de communication USB .............................................................................46

Spécifications physiques, environnementales et électriques ..........................46

Accessoires des imprimantes iMZ ...................................................................48

Annexe A ........................................................................................... 49

Câbles d’interface ...............................................................................................49

Câble USB ...........................................................................................................49

Autres câbles d’interface ..................................................................................49

Annexe B ........................................................................................... 50

Consommables papier .......................................................................................50

Supports des imprimantes iMZ .........................................................................50

Annexe C ........................................................................................... 51

Mise au rebut de la batterie ...............................................................................51

Mise au rebut du produit ...................................................................................51

Annexe D ........................................................................................... 52

Assistance produit ..............................................................................................52

Contacts pour l'assistance technique ................................................................53

Annexe E ........................................................................................... 54

Utilisation de zebra.com ....................................................................................54

Index .................................................................................................. 56

Numéros de brevet .......................................................................... 57

3

Guide d’utilisation des imprimantes iMZ

Déclarations légales

Ce manuel contient des informations qui sont la propriété de Zebra Technologies Corporation.
Il est exclusivement destiné au personnel qui doit utiliser ou entretenir l'équipement qui y est
décrit. Ces renseignements ne doivent pas être utilisés, reproduits ou divulgués à qui que
ce soit et dans quelque but que ce soit sans l'accord écrit explicite de Zebra Technologies
Corporation.

Améliorations du produit

En raison de la politique d'amélioration continue des produits poursuivie par Zebra
Technologies Corporation, toutes les spécifications et indications sont susceptibles de
changer sans préavis.

Approbations d'organismes et informations réglementaires

• Conception homologuée TUV • FCC par t 15 Class B

• Norme canadienne RSS-210 • Norme européenne EN55024:2003

• Norme européenne EN60950:2006 (caractéristiques d'immunité des appareils de
(sécurité) traitement de l'information)

• NOM (Mexique) • Norme européenne de classe B EN55022:2006

• C-Tick (Australie) sur les rayonnements électromagnétiques

Limitation de responsabilité

Toutes les précautions ont été prises pour assurer l'exactitude des informations contenues
dans ce manuel. Cependant, Zebra Technologies Corporation décline toute responsabilité
à l'égard des conséquences d'éventuelles erreurs ou omissions. Zebra Technologies
Corporation se réserve le droit de corriger de telles erreurs et n'assume aucune responsabilité
à l'égard de leurs conséquences éventuelles.

Non-responsabilité pour les dommages indirects

Zebra Technologies Corporation ou quiconque participant à la création, à la production ou à
la distribution du produit (y compris son matériel et son logiciel) ne pourra en aucun cas être
tenu responsable de dommages quelconques (notamment, à titre non limitatif, pour pertes
de revenus, interruption d'activités, pertes d'informations commerciales et autres pertes)
découlant de l'utilisation ou de l'impossibilité d'utiliser le produit en question, et cela même
si Zebra Technologies Corporation a été avisé de l'éventualité de telles pertes. Certains pays
n'admettant pas l'exclusion de responsabilité pour les dommages indirects ou accessoires, il
est possible que cette limitation ne s'applique pas à votre cas.

Propriété intellectuelle

Les droits de propriété intellectuelle liés à ce manuel et au dispositif d'impression d'étiquettes
qui y est décrit appartiennent à Zebra Technologies Corporation. La reproduction non
autorisée de ce manuel ou du logiciel de l'imprimante d'étiquettes peut être sanctionnée par
un maximum d'un an d'emprisonnement et par des amendes pouvant aller jusqu'à 10 000 USD
(17 U.S.C.506). La responsabilité civile des personnes violant les droits de propriété
intellectuelle peut être engagée.
Ce produit peut contenir des programmes ZPL®, ZPL II®, et ZebraLinktm ; Element Energy
Equalizer® Circuit ; E3® ; ainsi que des fontes AGFA. Logiciel © ZIH Corp. Tous droits réservés
dans le monde entier.
ZebraLink et tous les noms et numéros de produits sont des marques commerciales et Zebra,
le logo Zebra, ZPL, ZPL II, Element Energy Equalizer Circuit et E3 Circuit sont des marques
déposées de ZIH Corp. Tous droits réservés dans tous pays.

Monotype®, Intellifont® et UFST® sont des marques de Monotype Imaging, Inc. enregistrées
auprès du Bureau des brevets d'invention et des marques de commerce des États-Unis et qui
peuvent être enregistrées dans d'autres juridictions.
AndyTM, CG PalacioTM, CG Century SchoolbookTM, CG TriumvirateTM, CG TimesTM, Monotype
KaiTM, Monotype MinchoTM et Monotype SungTM sont des marques de commerce de Monotype
Imaging, Inc. qui peuvent être enregistrées dans d'autres juridictions.
HY Gothic HangulTM est une marque de commerce de Hanyang Systems, Inc.
AngsanaTM est une marque de commerce de Unity Progress Company (UPC) Limited.
Andale®, Arial®, Book Antiqua®, Corsiva®, Gill Sans®, Sorts® etTimes New Roman® sont des
marques de commerce de Monotype Corporation enregistrées auprès du Bureau des brevets
d'invention et des marques de commerce des États-Unis, qui peuvent être enregistrées dans
d'autres juridictions.

suite

4

Guide d’utilisation des imprimantes iMZ

Century Gothic™, Bookman Old StyleTM et Century SchoolbookTM sont des marques de
commerce de Monotype Corporation qui peuvent être enregistrées dans d’autres juridictions.
HGPGothicB est une marque commerciale de Ricoh company, Ltd. qui peut être
enregistrée dans certaines juridictions. UniversTM est une marque de commerce de
Heidelberger Druckmaschinen AG, qui peut être enregistrée dans d'autres juridictions,
sous licence exclusive de Linotype Library GmbH, une filiale à part entière de Heidelberger
Druckmaschinen AG.
Futura® est une marque de commerce de Bauer Types SA enregistrée auprès du Bureau
des brevets d'invention et des marques de commerce des États-Unis, et qui peut aussi être
enregistrée dans d'autres juridictions.
Tru eType® est une marque de commerce d'Apple Computer, Inc. enregistrée auprès du
Bureau des brevets d'invention et des marques de commerce des États-Unis, et qui peut être
enregistrée dans certaines juridictions.
Tous les autres noms de produits appartiennent à leurs propriétaires respectifs.

© 1996–2009, QNX Software Systems GmbH & Co. KG. Tous droits réservés. Publié sous
licence par QNX Software Systems Co.

Tous les autres noms de produits, marques commerciales ou marques déposées
appartiennent à leurs propriétaires respectifs.

©

2012 ZIH Corp.

5

Guide d’utilisation des imprimantes iMZ

Conventions utilisées dans ce document

Les conventions suivantes sont utilisées dans l’ensemble de

ce document pour identifier certains types d'informations :

Si vous êtes en ligne, il vous suffit de cliquer sur le
texte souligné pour accéder directement à un site apparenté.
Cliquez sur le texte en italique (non souligné) pour passer au
paragraphe correspondant du manuel.

Attention, Important et Remarque

Attention • Signale un risque de décharges électrostatiques.

Attention • Signale un risque de choc électrique.

Attention • Signale un risque de brûlure sur une surface chaude.

Attention • Signale qu'une certaine action ou absence d'action pourrait

causer des blessures à l'opérateur.

Attention • Signale qu'une certaine action ou absence d'action pourrait

endommager l'équipement.

Important • Donne des informations essentielles pour accomplir une tâche.

Remarque • Fournit des renseignements neutres ou positifs qui

accentuent ou complètent des points importants du texte principal.

6

Guide d’utilisation des imprimantes iMZ

Introduction aux imprimantes iMZ

Nous vous remercions d’avoir choisi les imprimantes portables
Zebra® de la gamme iMZ™. Ces imprimantes de construction robuste
deviendront incontestablement, grâce à leur conception innovante,
des périphériques productifs et efficaces pour votre lieu de travail.
Zebra Technologies est le leader en imprimantes industrielles et offre
une assistance internationale pour toutes vos imprimantes à codes
barres, vos logiciels et vos consommables.

Ce guide de l'utilisateur vous apporte les renseignements dont vous
aurez besoin pour utiliser les imprimantes iMZ320 et iMZ220. Ces
imprimantes utilisent les langages de programmation CPCL et ZPL.
Pour créer et imprimer des étiquettes à l'aide des langages CPCL et ZPL,
veuillez vous référer au manuel de programmation CPCL et au guide
de programmation ZPL pour systèmes d'impression portables (voir
l'annexe G pour les instructions d'accès aux manuels).

Utilitaires logiciels des imprimantes iMZ :

• Zebra Net Bridge™ : configuration de l'imprimante, gestion
d'imprimantes multiples

• Zebra Setup Utility : configuration d'une imprimante unique,
démarrage rapide

• Zebra Designer Pro : conception d'étiquette

• Zebra Designer Drivers : pilote Windows

®

• OPOS Driver : pilote Windows

• SDK multiplate-forme

• Téléchargeur Zebra

(Ces utilitaires se trouvent sur le CD livré avec l'imprimante et sur le

site www.zebra.com. Voir Annexe F.)

Déballage et inspection

• Vérifiez que les surfaces extérieures ne sont pas endommagées.

• Ouvrez le couvercle du rouleau de papier (consultez « Chargement du
papier » dans le chapitre « Préparation à l’impression ») et inspectez
le compartiment à papier à la recherche d’éventuels dommages.

Conservez le carton et tout le matériel d’emballage au cas où un

retour serait nécessaire.

Signaler des dommages

Si vous découvrez des dommages dus à l’expédition :

• Signalez-le immédiatement, et faites un rapport de dommages
auprès de l’entreprise de transport. Zebra Technologies
Corporation n’est pas responsable des dommages occasionnés
pendant le transport de l’imprimante et la réparation de ces
dommages n’est pas couverte par notre garantie.

• Conservez le carton et tous les éléments d’emballage pour qu’ils
puissent être inspectés.

• Signalez-le à votre revendeur agréé.

Guide d’utilisation des imprimantes iMZ

7

www.zebra.com/imz-info

http:\\www.zebra.com/nfc

Figure 1 : Aperçu des imprimantes iMZ (iMZ220 dans l'illustration)

12

13

Remarque : Appuyez sur l'icône Zebra Print TouchTM avec un smartphone

1. Bouton d'avance papier

2. Indicateur d'état du rouleau

3. Port USB

4. Prise de chargement de la batterie

5. Détecteur de papier/marques noires

6. Couvercle du compartiment du papier

7. Rouleau de pression

8. Tête d'impression

9. Bouton de déverrouillage

10. Indicateur d’état de la communication

11. Témoin d'état de charge

12. Interrupteur d'aliment at ion

13. Témoin d’alimentation

14. Clip de ceinture

15. Verrou du couvercle de batterie

16. Couvercle du compartiment de la batterie

17. Batterie

18. Contacts de charge externe

11

10

9

8

7

sur lequel est activée la fonction NFC pour accéder instantanément
aux informations spécifiques à l'imprimante. Pour plus d'informations
concernant la technologie NFC et les produits Zebra, consultez la
page ht tp://w ww.zebra.com/nfc. La synchronisation d'applications
Bluetooth au moyen de la fonction NFC est également possible.
Reportez-vous au SDK multiplate-forme Zebra pour plus d'informations.

Guide d’utilisation des imprimantes iMZ

18

17

8

16

14

1
2

3
4

5

6

15

Préparation à l’impression

www.zebra.com/imz-info

www.zebra.com/imz-info

www.zebra.com/imz-info

Batterie

Mise en place et retrait de la batterie

Important • Les batteries sont livrées chargées en partie. Avant la première

utilisation, retirez les emballages de protection des batteries neuves.

Figure 2.1 : Mise en place de la batterie

Utilisez une pièce de monnaie pour dévisser
le compartiment de la batterie d’un quart
(1/4) de tour comme dans l'illustration.

2. Retirez le couvercle du
compartiment de la batterie.

3. Branchez le connecteur

Batterie

Notez l'emplacement
de l'étiquette.

de la batterie sur
l’imprimante.

4. Repositionnez le couvercle du compartiment
de la batterie et verrouillez-le en tournant d’un
quart (1/4) de tour dans l'autre sens.

Remarque : La lecture du code QR à l'aide d'un smartphone

fournit les informations spécifiques à l'imprimante à l'adresse
www.zebra.com/imz-info.

Veillez à ne pas pincer les fils de la batterie en remettant le couvercle

en place.

Guide d’utilisation des imprimantes iMZ

9

www.zebra.com/imz-info

Figure 2.2 : Retrait de la batterie

Utilisez une pièce de monnaie pour dévisser le
compartiment de la batterie d’un quart (1/4)
de tour comme dans l'illustration.

2. Retirez le couvercle du
compartiment de la batterie.

Connecteur de batterie

Pincez le verrou pour libérer
le connecteur avant de le
débrancher.

3. Soulevez la
batterie pour
la sortir de
l'imprimante.

Relâchez toujours la tige de verrouillage avant de débrancher le

connecteur de la batterie. Ne tentez pas de retirer le connecteur
en forçant, en utilisant une pince ou de toute autre manière ; cela
pourrait endommager le bloc d'UC de l'imprimante.

4. Installez une batterie de remplacement en suivant le procédure décrite dans la figure 2.1.

10

Guide d’utilisation des imprimantes iMZ

Quand une batterie est installée pour la première fois, les
indicateurs d'alimentation et de charge de la batterie doivent
indiquer que la batterie a besoin d'être chargée (voir « Charge
de la batterie » et « Commandes de l’opérateur »).

Vous devez charger la batterie complètement avant la première utilisation.

Charge de la batterie

Préparation du bloc d'alimentation du chargeur

Avant de charger la batterie pour la première fois, vous devez
préparer le bloc d'alimentation du chargeur. Reportez-vous à la
figure 3 ci-dessous :

Figure 3 : Préparation du bloc d'alimentation du chargeur

Bague de transport

Retirez la bague et jetez-la.

Adaptateur secteur

3. Connectez l'adaptateur secteur
au bloc d'alimentation électrique
en insérant le bord supérieur dans
l'emplacement et en effectuant une
rotation jusqu'à l'insertion complète.

1. Ôtez le bloc
l'alimentation de sa boîte.
Ôtez et jetez la bague de
transport de l'intérieur de
la prise secteur.

Royaume-Uni-230 V c.a.

2. Vérifiez que l'adaptateur secteur
livré avec l'imprimante correspond aux
normes de votre région.

États-Unis/Japon-

100-110 V c.a.

Chine-220 V c.a.

Australie-240 V c.a.

Euro/Brésil -230 V c.a.

11

Guide d’utilisation des imprimantes iMZ

suite

www.zebra.com/imz-info

Figure 4 : Charge de la batterie

Bloc d'alimentation du chargeur des imprimantes iMZ (Réf. AT17947-TAB)

Entrée 110-240 V CA, 50-60 Hz, 0,6 A entrée ; 12 V CC, 1,25 A sortie
Raccorder à une prise électrique

Fiche du chargeur

12 V CC

Charge de la batterie

Reportez-vous à la figure 4.

1. Branchez le bloc d'alimentation du chargeur dans une prise
secteur. Insérez ensuite le câble de charge dans la prise du
chargeur de l'imprimante.

2. Le témoin du chargeur de l'imprimante indiquera l’état du
chargeur de la façon suivante :

• Un témoin ambre indique que la batterie est en cours de
charge et qu'elle est chargée à moins de 90 %.

• Un témoin vert indique que la batterie est entièrement
chargée. La batterie est prête à l’utilisation.

Durées de charge approximatives :

Les batteries totalement déchargées sont pleines 3 heures
et 30 minutes après le début de leur chargement. Les batteries
partiellement déchargées nécessiteront moins de temps pour se
recharger.

REMARQUES : L'utilisation de l'imprimante pendant la charge allonge

le temps de charge. Les temps de charge indiqués
concernent des batteries complètement déchargées.

Pour des raisons de sécurité, la batterie arrêtera de se

charger au bout de 4 heures et 30 minutes, quel que soit
son état de charge.

12

Guide d’utilisation des imprimantes iMZ

Quadruple chargeur de batterie des imprimantes iMZ

Le quadruple chargeur de batterie de la gamme iMZ permet
de recharger simultanément jusqu'à quatre imprimantes de la
gamme iMZ, de n'importe quel type.

1. Vérifiez que le chargeur de batterie a été installé
conformément aux instructions de son manuel. Vérifiez que
le bloc d'alimentation électrique est correctement branché
et que le témoin d'alimentation est allumé.

2. Placez une imprimante dans l'un des quatre logements
d'arrimage comme illustré dans la figure 5.

REMARQUES : Si vous utilisez une courroie d'épaule, éloignez-la de l'imprimante

lorsque vous insérez cette dernière dans le chargeur.

N’utilisez pas l’imprimante lorsqu'elle est installée dans le

chargeur de batterie.

Le témoin de niveau de charge de l'imprimante devient

ambre si l'imprimante est correctement insérée et que le
niveau de charge de sa batterie est inférieur à 90 %.

Figure 5 : Quadruple chargeur de batterie des imprimantes iMZ

Imprimante iMZ220

Imprimante iMZ320

Témoin vert
(alimentation)

Insérez l'imprimante dans
le logement de charge.

Témoin ambre/vert (charge)

13

Guide d’utilisation des imprimantes iMZ

Les témoins de niveau de charge des imprimantes permettent
de contrôler le processus de charge. Reportez-vous à la section
Commandes de ce manuel pour plus d'informations.

Précautions relatives à la batterie

Attention • Évitez les accidents de court-circuit des batteries. Si les

contacts de la batterie touchent un matériau conducteur, il se produira
un court-circuit pouvant causer des brûlures, des blessures ou un
incendie.

Important • Mettez toujours les batteries usagées au rebut de façon

adéquate. Reportez-vous à l’annexe D pour plus de renseignements sur
le recyclage des batteries.

Attention • L’utilisation d’un chargeur de batterie non approuvé par Zebra

peut endommager la batterie ou l’imprimante et annuler la garantie.

Lisez attentivement et observez soigneusement les directives de

sécurité concernant les batteries Li-Ion livrées avec chaque batterie.

Précautions relatives au chargeur

Ne placez pas le chargeur de batterie dans des emplacements où des

liquides et des objets métalliques pourraient pénétrer dans les orifices
de charge.

Procédez avec soin lors de l'installation du bloc d'alimentation du chargeur

livré avec l'imprimante ou du bloc d'alimentation livré avec le chargeur de
batterie des imprimantes iMZ. Ne bloquez pas les fentes de ventilation sur
les couvercles du haut et du bas, quel que soit le type de bloc d'alimentation.

Assurez-vous que le bloc d'alimentation du chargeur est raccordé à

une source d’alimentation qui ne risque pas d’être accidentellement
débranchée si vous chargez les batteries pendant la nuit.

14

Guide d’utilisation des imprimantes iMZ

Chargement du support (tout modèle)

1. Ouvrez l'imprimante : reportez-vous à la figure 6.

• Pressez le bouton de déverrouillage sur le haut de l’imprimante,
comme indiqué ci-dessous à l'étape 1. Le couvercle du
compartiment du papier s'ouvre automatiquement, laissant
apparaître le compartiment du papier.

2. Chargez le papier : reportez-vous la figure 8.

• Insérez le rouleau de papier dans le compartiment du
papier. Assurez-vous que le rouleau se déroule dans le sens
indiqué dans la figure 8.

3. Fermez le couvercle du compartiment du papier : reportez­vous à la figure 9.

• Tirez le papier de façon à ce qu'il sorte légèrement de
l'imprimante.

• Fermez le couvercle fermement et vérifiez qu'il est bien fixé
des deux côtés.

• Allumez l'imprimante et appuyez sur le bouton d'avance du
papier. L'imprimante fait avancer le papier jusqu’à ce que
vous relâchiez le bouton d'avance du papier. Vérifiez que le
papier avance correctement, sans se plier ou sortir en biais.

Figure 6 : Ouverture des imprimantes iMZ (IMZ220 dans l'illustration)

Bouton de

déverrouillage

Compartiment du papier

suite

15

Guide d’utilisation des imprimantes iMZ

Utilisation du papier pour reçus pré-imprimés

Les imprimantes iMZ prennent en charge l'alignement des
reçus pré-imprimés grâce au capteur de fin de papier situé près
de la tête d'impression.

Tenez compte des facteurs suivants :

1) Notez l'emplacement et les dimensions de la barre noire
comme décrit ci-dessous et dans la section Caractéristiques
techniques de ce manuel.

2) Pour obtenir des informations complètes sur l'utilisation
de papier pré-imprimé, consultez la rubrique relative à la
commande « FORM » dans le manuel de programmation
CPCL, accessible sur le CD des produits iMZ ou sur le site
Web de Zebra à l'adresse http://www.zebra.com/manuals.

Figure 7 : Dimensions de la barre noire du papier

Support de

76,2 mm

3,0 - 6,0 mm

15 mm

Support de 76,2 mm

3,0 - 6,0 mm

16

Guide d’utilisation des imprimantes iMZ

15 mm

Figure 8 : Mise en place du papier

Rouleau de support

Notez le sens dans lequel
le support se déroule.

Figure 9 : Fermeture du couvercle du compartiment du papier

Tirez le papier de façon à

ce qu'il sorte légèrement

de l'imprimante.

Guide d’utilisation des imprimantes iMZ

Couvercle du compartiment
du papier

Vérifiez que les deux côtés du couvercle
du compartiment sont fermement
enclenchés lorsqu'il est fermé.

17

Commandes de l’opérateur

Les commandes des imprimantes iMZ sont détaillées ci-dessous

et dans la figure 10.

L'imprimante comprend deux boutons de commande et quatre

témoins multi-usage.

Le bouton d'alimentation allume et éteint l'imprimante.
Le bouton d'avance du papier fait avancer une longueur du

ruban jusqu'à ce que vous relâchiez le bouton.

Le témoin vert/ambre à gauche du bouton marche/arrêt

indique l'état du chargeur intégré à l'imprimante :

• Si le témoin est éteint, la batterie n'est pas en cours de charge.

• Si le témoin est ambre, la batterie est en cours de charge.

• Si le témoin est vert, la batterie est entièrement chargée.

Le témoin vert situé entre les boutons marche/arrêt et

d'avance du papier indique deux états :

• Si le témoin clignote rapidement, le niveau de charge de la
batterie est faible.

• Si le témoin est allumé de façon continue, l'imprimante
est sous tension et le niveau de charge de la batterie est
suffisant pour l'utilisation.

Le témoin ambre à droite du bouton d'avance du papier est un

témoin d'erreur.

• Si le témoin est éteint, il n'y a aucune erreur à signaler et
l'imprimante peut être utilisée.

• Un témoin clignotant indique qu'un des deux problèmes
suivants a été détecté, ce qui empêche le fonctionnement
de l'imprimante :

1. Aucun papier n'est chargé.

2. Le couvercle du compartiment du papier est ouvert.

3. Si les deux problèmes ci-dessus sont corrigés et que
le témoin continue de clignoter, il est possible qu'aucune
application ne soit chargée dans l'imprimante ou que
l'application soit corrompue.

Le témoin bleu situé immédiatement au-dessus de l'étiquette

d'identification du produit est un témoin de communication. Ses
fonctions varient selon que l'option de communication sans fil
est installée dans l'imprimante.

• Si l'imprimante comporte une option de radio Bluetooth® :

1. Un témoin bleu continu indique que l'imprimante est
couplée à un autre appareil Bluetooth.

18

Guide d’utilisation des imprimantes iMZ

2. Le clignotement rapide du témoin indique que
l'imprimante est en cours de réception de données via la
communication Bluetooth.

3. Le témoin bleu est éteint tant que la communication n'a pas
été établie.

• Si un module radio 802.11n est installé sur l'imprimante :

1. Un clignotement lent du témoin bleu indique que l'imprimante
tente de trouver un réseau local sans fil (WLAN).

2. Un témoin bleu continu indique que l'imprimante a établi
la communication avec un réseau sans fil.

3. Un clignotement rapide du témoin bleu indique que des
données sont en cours de transmission.

Figure 10 : Commandes de l'imprimante

Témoin de mise sous tension (vert)

Indique l'état de l'alimentation et le niveau de charge de

Bouton marche/arrêt

Appuyez jusqu'à ce que le témoin de mise

sous tension s'allume, puis relâchez.

Appuyez une nouvelle fois pour l'éteindre.

Témoin de charge (vert/ambre)

Vert : la batterie est entièrement

chargée. Ambre : la batterie est

chargée à moins de 90 %.

la batterie. Si le témoin est allumé de façon continue,
la batterie est chargée à plus de 30 %. La batterie est
chargée à moins de 30 % si le témoin clignote.

Bouton d'avance du papier

Appuyez pour faire avancer le rouleau.
Relâchez pour arrêter l'opération.

Témoin d'état du rouleau (ambre)

S'il est éteint, l'appareil fonctionne
normalement. Quand il clignote, cela
signifie qu'il n'y a pas de papier ou que
le compartiment à papier est ouvert.

iMZ220

Témoin de communication (bleu)

Réseau sans fil : 1) Clignotement lent = en cours de recherche d'AP ; 2) Bleu continu = communication
à l'AP établie ; 3) Clignotement rapide = transmission de données en cours.

Bluetooth : 1) Témoin éteint jusqu'à ce que la communication avec un autre appareil Bluetooth soit établie ;

2) Une fois couplés, le témoin est bleu continu ; Clignotement rapide = transmission de données en cours.

19

Guide d’utilisation des imprimantes iMZ

Comportement des témoins lors du démarrage normal

1. Appuyez sur le bouton de marche/arrêt pendant une
seconde et demie jusqu'à ce que le témoin d'alimentation
vert soit allumé en continu.

2. Si le bouton est relâché en moins d'une seconde, le témoin
d'alimentation vert se met à clignoter pour indiquer le
début d'une séquence de démarrage.

3. Lorsqu'un tiers du temps total de démarrage s'est écoulé
(environ 4-5 secondes), le témoin d'état du papier ambre
s'allume en continu et le témoin vert d'alimentation
continue de clignoter.

4. Lorsque les deux tiers du temps total de démarrage
se sont écoulés (environ 8-10 secondes), le témoin de
communication bleu s'allume en continu, le témoin d'état
du papier ambre reste allumé en continu, et le témoin
d'alimentation vert continue de clignoter.

5. Lorsque la séquence de démarrage est terminée, le témoin
d'alimentation vert s'allume en continu, et les témoins d'état
du papier (ambre) et de communication (bleu) s'éteignent.

Remarque : Si vous maintenez l'interrupteur enfoncé sans le relâcher, le

témoin vert reste allumé en continu jusqu’à ce que le bouton d'alimentation
soit relâché, et l’imprimante ne s'allume pas. Le bouton de marche/
arrêt doit être enfoncé entre une seconde et demie et deux secondes
et demie pour que l'imprimante procède à la séquence de démarrage.
Ce comportement a été conçu afin d'éviter d'allumer accidentellement
l'imprimante si le bouton d'alimentation est enfoncé par un objet pendant
une longue durée lors du transport de l'imprimante dans un sac.

Comportement du témoin de rapport de diagnostic
(deux boutons)

1. Appuyez simultanément sur les boutons d'avance du
papier et d'alimentation (voir figure 10) pour activer
l'impression d'un rapport deux boutons.

2. Le témoin d'alimentation vert se met à clignoter.

3. Au bout de 6 secondes, l'imprimante imprime le logo Zebra
ainsi que le texte « Building Two Key Report », indiquant à
l'utilisateur de patienter.

Building Two-Key Report.....

20

Guide d’utilisation des imprimantes iMZ

5. La séquence d'allumage des témoins réplique celle décrite ci­dessus en attendant que le rapport deux boutons s'imprime.

6. Une fois que la séquence du temps de démarrage autorise le

lancement de l'impression du rapport deux boutons, celui-ci
commence à s'imprimer.

7. Le témoin d'alimentation vert s'allume en continu lorsque le

rapport deux boutons est terminé.

Description du téléchargement forcé et comportement des témoins

Si, pour une raison quelconque, l'imprimante cesse de fonctionner
ou que l'utilisateur final souhaite mettre l'imprimante en mode de
téléchargement forcé, effectuez les étapes suivantes.

Remarque : Connectez l'imprimante à un PC au moyen d'un câble USB,

comme illustré dans la figure 12, avant de démarrer le téléchargement forcé
d'un micrologiciel.

1e partie : Configuration de l'imprimante en mode de téléchargement forcé
et d'attente de données.

1. Appuyez sur le bouton d'avance du papier et maintenez-le
enfoncé.

2. Appuyez sur le bouton d'alimentation et maintenez-le
enfoncé pendant 2 secondes, puis relâchez-le en continuant
d'appuyer sur le bouton d'avance du papier.

3. Le témoin d'alimentation vert clignote.

4. Continuez d'appuyer sur le bouton d'avance du papier
pendant 16 secondes, puis relâchez-le.

5. Le témoin ambre se met alors à clignoter et le témoin vert
s'allume en continu. Ceci indique que l'imprimante est en
mode de téléchargement forcé et en attente de données.

2e partie : Réception de données

1. Connectez l'imprimante à un PC au moyen d'un câble USB
comme indiqué ci-dessus.

2. Lorsque le téléchargement d'un micrologiciel est initié, le
témoin d'alimentation vert s'allume en continu et le témoin
de communication bleu clignote, indiquant que des données
sont en cours de réception sur l'imprimante.

3e partie : Écriture du nouveau micrologiciel dans la mémoire flash

1. Le témoin d'alimentation vert reste allumé en continu et le témoin
ambre du papier clignote lentement pendant l'écriture du logiciel
récemment envoyé dans la mémoire flash de l'imprimante.

2. Ensuite, l'imprimante redémarre automatiquement.
(Reportez-vous à la section suivante.)

21

Guide d’utilisation des imprimantes iMZ

Redémarrage après le téléchargement normal ou forcé d'un
micrologiciel (Description et comportement des témoins)

Lorsque l'utilisateur télécharge une application (au moyen d'un
téléchargement normal ou forcé), le fichier du micrologiciel est écrit
dans la mémoire flash et l'imprimante redémarre automatiquement.

Lors du redémarrage de l'imprimante, les actions suivantes se
produisent :

1. Décompression de l'application téléchargée.

2. Processus d'écriture de l'ensemble des exécutables,
bibliothèques et fichiers de support dans le système de
fichiers.

3. Commencement du processus normal de démarrage de
l'application.

Les étapes 1 et 2 durent environ 30 secondes. Au cours de ces

30 secondes, le témoin d'alimentation vert clignote.

Le démarrage normal intervient alors, d'une durée
approximative de 15 secondes, comme tout démarrage standard.
Par conséquent, au terme du téléchargement d'un micrologiciel
(qu'il soit normal ou forcé), l'utilisateur doit voir le témoin vert
d'alimentation clignoter pendant environ 35 secondes, suivi de
l'allumage en continu des témoins ambre et bleu, pour une durée
totale de redémarrage final de 45 secondes.

Séquence des témoins lors de l'arrêt de l'imprimante

Pour éteindre l'imprimante, appuyez sur le bouton
d'alimentation puis relâchez-le.

Comportement du témoin de communication (bleu)

Imprimantes doté d'un module radio WLAN

1. Un clignotement lent du témoin bleu indique que
l'imprimante tente de trouver un point d'accès (AP).

2. Un témoin bleu allumé en continu indique que la
communication au point d'accès est établie.

3. Un clignotement rapide du témoin bleu indique une
transmission de données en cours.

Imprimantes avec radio Bluetooth

1. Le témoin bleu est éteint tant que la communication avec
un autre Bluetooth n'a pas été établie.

2. Une fois couplés, le témoin de communication bleu
s'allume en continu.

3. Un clignotement rapide du témoin bleu indique une
transmission de données en cours.

22

Guide d’utilisation des imprimantes iMZ

Vérifier que l’imprimante fonctionne

Avant de connecter l’imprimante à votre ordinateur, à votre
terminal de données portable ou à un réseau sans fil, assurez­vous que l’imprimante est en bon état de fonctionnement. Pour
ce faire, vous pouvez imprimer une étiquette de configuration
en utilisant la méthode de « réinitialisation (action) sur deux
boutons ». Reportez-vous au chapitre « Dépannage » si vous ne
parvenez pas à imprimer cette étiquette.

Impression d’une étiquette de configuration

1. Appuyez simultanément sur les boutons d'avance du
papier et d'alimentation (voir figure 10).

2. Relâchez le bouton d'alimentation après environ une seconde.

3. Relâchez le bouton d'avance du papier environ une
seconde après que le bouton vert d'alimentation s'allume.

4. Au bout de 6 secondes, l'imprimante imprime le logo Zebra
ainsi que le texte « Building Two Key Report », indiquant à
l'utilisateur de patienter.

5. La séquence d'allumage des témoins réplique celle décrite
aux étapes 3 et 4 ci-dessus en attendant que le rapport
deux boutons s'imprime.

6. Une fois que la séquence du temps de démarrage permet
le lancement de l'impression du rapport deux boutons,
celui-ci commence à s'imprimer.

7. Le témoin vert d'alimentation s'allume en continu lorsque
la fonction deux touches est terminée.

Remarque : Reportez-vous à la figure 18 pour plus de détails sur le contenu

du rapport de configuration.

23

Guide d’utilisation des imprimantes iMZ

Connexion de l’imprimante

L’imprimante doit établir une communication avec un terminal
hôte qui envoie les données à imprimer. Les communications se
font essentiellement de quatre manières :

• Par câble au moyen du protocole USB 2.0. Les pilotes
Windows sont disponibles par l'intermédiaire du pilote
Zebra Designer. Les utilitaires de configuration Zebra
peuvent être utilisés pour configurer les paramètres
d'imprimante à l'aide d'un câble USB.

• Par réseau local sans fil conforme aux spécifications 802.11n.

• Par liaison radio Bluetooth à courte portée.

• Les appareils WinMobile®, Blackberry® et Android®
utilisent le protocole Bluetooth® standard.

• Les imprimantes iMZ sont compatibles avec les
appareils iOS. Il est donc possible d'imprimer sur un
appareil Apple® à l'aide d'une connexion Bluetooth.

Communications par câble

Attention • Éteignez l’imprimante avant de brancher ou de débrancher
un câble de communication.

Le petit connecteur du câble USB se branche sur l'imprimante.
Les connecteurs sont prévus pour assurer un alignement
correct, n'essayez pas de forcer le branchement d'un câble s'il
ne rentre pas dans une prise. L'autre extrémité du câble doit être
branchée sur le terminal hôte comme indiqué dans la figure 11,
ou sur le port USB d'un ordinateur, comme dans la figure 12. Les
imprimantes iMZ utilisent le pilote d’interface Open HCI USB qui
permet de communiquer avec les appareils Windows®.

24

Guide d’utilisation des imprimantes iMZ

Les pilotes USB sont compris dans le pilote Zebra Designer
qui peut être téléchargé depuis le site Zebra. D'autres
terminaux et appareils de communication peuvent nécessiter
l'installation de pilotes spéciaux pour utiliser la connexion
USB. Consulter l'usine pour plus de renseignements.

Figure 11 : Communications par câble

Câble USB de communication
avec le terminal

Figure 12 : Communications avec un ordinateur

Câble USB de communication avec
l'ordinateur

Reportez-vous à l'annexe A pour plus de détails.

Reportez-vous à l'annexe A

pour plus de détails.

www.zebra.com/imz-info

Port de communication

www.zebra.com/imz-info

Port de communication

25

Guide d’utilisation des imprimantes iMZ

Communications sans fil avec Bluetooth

Bluetooth est une norme internationale pour l’échange de
données entre deux appareils par radiofréquence. Les ondes
radio Bluetooth sont relativement faibles pour éviter des
interférences avec d’autres appareils utilisant des fréquences
radio similaires. La portée d’un appareil Bluetooth est
d'environ 10 mètres. L’imprimante et l’appareil avec lequel elle
communique doivent être conformes à la norme Bluetooth.

Réseau personnel Bluetooth (PAN)

Chaque imprimante iMZ capable d'utiliser Bluetooth est
identifiée par une adresse d'appareil Bluetooth (BDA) unique.
Pour échanger des données, deux appareils équipés de
Bluetooth doivent établir une communication.

Le logiciel Bluetooth s’exécute en permanence en arrière-plan,
prêt à répondre aux requêtes de connexion. Un appareil (dit central)
doit demander une connexion avec un autre. Le second appareil
(secondaire) accepte alors ou refuse la connexion. Une imprimante de
gamme iMZ avec capacité Bluetooth fonctionnera en principe comme
un appareil secondaire, créant un réseau PAN avec le terminal de
poche. Un PAN peut relier jusqu'à sept (7) appareils au moyen de la
technologie Bluetooth. Ce PAN est également appelé « Piconet ».

Connexions Bluetooth

Les connexions Bluetooth aux imprimantes iMZ peuvent
être créées à l'aide de l'interface utilisateur par défaut de
communication Bluetooth de l'ordinateur de poche (l'appareil
central). Le processus comporte normalement plusieurs étapes,
notamment la « détection des appareils secondaires situés à
proximité », la sélection de l'imprimante parmi ces appareils et le
couplage des deux appareils. La radio Bluetooth des imprimantes
iMZ est conforme à la spécification Bluetooth v.2.1 et prend dès
lors en charge les modes de sécurité 1,2,3 et 4. Par défaut, les
imprimantes sont livrées avec le mode de sécurité 1 (aucune
sécurité). Pour modifier le mode et les paramètres de sécurité
d'une imprimante, utilisez les utilitaires de configuration Zebra.

Si l'appareil central qui tente de se connecter à l'imprimante
iMZ prend uniquement en charge la spécification Bluetooth 2.0 ou
une version antérieure, la connexion peut être établie car la norme
Bluetooth est rétrocompatible avec les versions précédentes de la
norme. Si l'appareil central est équipé d'un Bluetooth 2.0 ou d'une
version antérieure et que l'authentification est activée sur l'appareil
central, celui-ci nécessite un code confidentiel de l'imprimante.

26

Guide d’utilisation des imprimantes iMZ

Par défaut, le code confidentiel n'est pas défini sur l'imprimante.
Pour définir votre code confidentiel personnel sur l'imprimante,
connectez celle-ci au moyen d'un câble à un ordinateur de bureau
ou portable et utilisez un utilitaire de configuration pour définir le
code confidentiel de votre choix dans l'imprimante. Ce code peut
comprendre jusqu'à 16 caractères.

La procédure de détection et de couplage de routine peut
être contournée dans les applications personnalisées. Les
développeurs de logiciels peuvent utiliser le SDK multiplate­forme Zebra pour les aider à encoder la connexion à l'imprimante.

Couplage Bluetooth : nécessité d’une protection
contre le MITM

Certains appareils peuvent exiger une connexion Bluetooth
authentifiée entre ces derniers et les imprimantes iMZ. En
exigeant une authentification, vous pouvez garantir que le lien
se produit uniquement entre les deux appareils impliqués, et
qu’aucun appareil tiers (MITN ou Man-In-The-Middle, ou «{sp}
l’homme du mileu{sp}»). ne peut afficher les données transmises
entre les deux. La protection contre le MITM est possible en
mode de sécurité Bluetooth 3 ou supérieur.

Pour authentifier le lien, les deux appareils doivent démontrer
qu'ils ont vu le même numéro de 6 chiffres au cours du
processus de couplage. Sur les imprimantes iMZ, le seul
moyen d'afficher le numéro de six chiffres lors du couplage est
d'imprimer la valeur. Par conséquent, un nouvel SGD est fourni
afin de permettre de définir un ensemble d'options :

! U1 setvar “bluetooth.allow _ no _ display _
numeric _ comparison”

Les trois options sont les suivantes :

1. “off” (désactivé) : Le couplage Bluetooth utilise “Just Works”

(Fonctionne tel quel), sans aucune protection contre le MITM.

2. “print” (imprimer) (valeur par défaut) : L'utilisateur comparera
la valeur de six chiffres imprimée par l'imprimante à celle affichée
sur l'appareil de couplage. Si les valeurs correspondent, l'utilisateur
l'accepte sur l'appareil de couplage et le couplage est établi avec
une protection contre le MITM. Si les valeurs ne correspondent
pas, l'utilisateur la rejette sur l'appareil de couplage.

Remarque : Les appareils Android exigent la protection contre le MITM et

négocient, par conséquent, la connexion au mode de sécurité 3 du Bluetooth.

27

Guide d’utilisation des imprimantes iMZ

3. “no print” (aucune impression) : L'utilisateur accepte ou

rejette la valeur affichée sur l'appareil de couplage. S'il l'accepte,
le couplage sera effectué. Cette option présente le risque qu'une
connexion soit surveillée par un autre appareil ayant interféré
lors du processus de couplage.

Par ailleurs, les imprimantes iMZ prennent en charge la

technologie NFC (communication en champ proche). La
nouvelle fonction "Print Touch" (impression tactile) permet
aux utilisateurs finaux de se connecter automatiquement via
Bluetooth à partir d'un appareil de poche qui prend en charge
la technologie NFC. Il suffit d'appuyer sur l'icône Print Touch de
l'imprimante sur l'appareil équipé de la technologie NFC pour
connecter et coupler l'appareil de poche à l'imprimante. Le
couplage Bluetooth au moyen de la fonction NFC est prise en
charge par le SDK multiplate-forme.

Figure 13 : Connectivité NFC

iMZ320

http://www.zebra.com/nfc

Connexion à des appareils Apple

Les imprimantes iMZ comportent la technologie requise pour

établir une connexion Bluetooth directe à un appareil Apple.

Si l'appareil exécute iOS 5, l'utilisateur doit appuyer sur l'icône

Réglages de l'appareil Apple puis sélectionner Bluetooth. La
procédure de détection s'effectue automatiquement à partir de cet
écran. Une fois l'imprimante détectée, sélectionnez l'imprimante
pour terminer le processus de couplage. Lorsque l'imprimante
iMZ est couplée, l'utilisateur peut utiliser l'imprimante dans
toute application prenant en charge les imprimantes iMZ. Une
application de démonstration est disponible dans l'Apple Store.

28

Guide d’utilisation des imprimantes iMZ

Dans iOS 6, il est désormais possible de coupler l'imprimante
dans une application qui prend en charge l'impression sur un
périphérique Zebra iMZ. L'utilisateur d'un appareil exécutant iOS 6
n'a pas besoin de coupler l'imprimante au moyen de Bluetooth en
dehors de l'application.

Aperçu WLAN

Les imprimantes iMZ peuvent être équipées d'un module radio
qui utilise les protocoles standards de l'industrie 802.11. Elles
ont un numéro d'identification FCC sur l'étiquette du numéro de
série au dos de l'unité.

• Les imprimantes iMZ équipées d'une connexion sans fil
disposant du module radio Zebra WLAN 802.11 peuvent
être identifiées par le texte « Wireless Network Printer »
(Imprimante pour réseau sans fil) figurant sur l'étiquette du
numéro de série au dos de l'imprimante.

• Ces imprimantes permettent la communication en jouant
un rôle de nœud dans un réseau local sans fil (WLAN). La
méthode d’établissement de la communication pour les
imprimantes dépend de l'application.

Les renseignements généraux sur l'établissement des
communications Wifi figurent dans le manuel de programmation
CPCL, disponible en ligne. Vous trouverez également de plus
amples informations ainsi que des utilitaires de configuration
LAN dans le programme Net Bridge™ (version 2.8 et ultérieures)
de Zebra. Les utilitaires de configuration Zebra (ZSU) peuvent
également être utilisés pour configurer les paramètres
de communication Wifi. Net Bridge et ZSU peuvent être
téléchargés depuis le site web Zebra.

Configuration du logiciel

Les imprimantes iMZ utilisent les langages de programme
CPCL et ZPL de Zebra, qui ont été conçus pour les applications
d’impression portable. CPCL et ZPL sont entièrement décrits dans le
le manuel de programmation CPCL et le manuel de programmation
ZPL, disponibles en ligne sur www.zebra.com/manuals.

Vous pouvez également utiliser Designer Pro, le programme
Windows® de création d’étiquettes de Zebra, qui utilise une
interface graphique pour créer et modifier des étiquettes dans
l'un des deux langages au choix.

Consultez l'annexe E pour obtenir des conseils sur le
téléchargement de l'application Designer Pro à partir du
site web de Zebra.

Guide d’utilisation des imprimantes iMZ

29

Port de l'imprimante sur soi

Clip de ceinture

Toutes les imprimantes iMZ sont équipées d'un clip de

ceinture. Pour l’utiliser : accrochez le clip à votre ceinture,
et assurez-vous qu’il est solidement fixé. Le clip de ceinture
pivotera légèrement pour vous permettre de vous déplacer
librement tandis que vous portez l’imprimante sur vous.

Fixer l'imprimante à la ceinture

Figure 14 : Utilisation du clip de ceinture

30

Guide d’utilisation des imprimantes iMZ

suite

Bandoulière réglable

Reportez-vous à la figure 15 si vous avez commandé l’option
bandoulière pour votre imprimante. Fixez chaque extrémité de la
bandoulière comme illustré ci-dessous. Utilisez la boucle principale
de la bandoulière pour la régler à la longueur souhaitée.

REMARQUE : Si vous utilisez une bandoulière, dirigez-la à l'opposé

de l'imprimante lorsque vous insérez cette dernière dans le chargeur.
Reportez-vous à la page 13.

Faites passer l'extrémité libre de la bandoulière
par l'une des fentes du clip de ceinture.

Faites passer l'extrémité libre de la bandoulière
par la boucle de réglage et serrez pour l'ajuster.

Fixez l'autre extrémité de la bandoulière dans l'autre fente du clip de ceinture.

Tirez la
bandoulière dans
cette direction

Tenez la boucle.

pour l’allonger.

Tirez la courroie
dans cette direction
pour la raccourcir.

Après avoir fixé la bandoulière, faites

glisser la boucle de réglage

et réglez la bandoulière

comme indiqué jusqu’à

ce que vous obteniez

la longueur

souhaitée.

Figure 15 : Utilisation de la bandoulière en option.

31

Guide d’utilisation des imprimantes iMZ

Entretien préventif

Augmentation de la durée de la batterie

• Respectez les précautions de sécurité figurant dans
le bulletin technique sur les batteries Lithium-ion qui
accompagne chaque batterie.

• N'exposez jamais la batterie à la lumière directe du soleil ou
à des températures dépassant 40 °C.

• Ne chargez pas la batterie lorsque la température est
supérieure à 45° C.

• Utilisez toujours un bloc d'alimentation Zebra spécifiquement
conçu pour les imprimantes iMZ. L’utilisation de tout autre
bloc d'alimentation peut endommager la batterie.

• Utilisez le support adapté à vos besoins d’impression. Un
revendeur agréé Zebra peut vous aider à déterminer le
support idéal pour votre application.

• Si vous imprimez le même texte ou le même graphique
sur chaque étiquette, songez à utiliser une étiquette
pré-imprimée.

• Choisissez les bonnes valeurs d'obscurité et de vitesse
d'impression pour votre support.

REMARQUE : Si vous utilisez un papier d'étiquettes dans une imprimante

iMZ, veillez à attribuer la valeur 50 au paramètre « Tone » (ton) pour
obtenir des résultats optimaux. Le paramètre de ton peut être modifié
en connectant l'imprimante à un ordinateur et en utilisant l'application
Label Vista. Reportez-vous à la section Communications par câble de la
rubrique « Connexion de l'imprimante » dans ce manuel.

• Dans la mesure du possible, utilisez la synchronisation
logicielle (XON/XOFF).

• Gardez à l'esprit que toute batterie rechargeable perd sa
capacité à maintenir la charge avec le temps, et ne peut être
rechargée qu'un nombre fini de fois avant de devoir être
remplacée. Mettez les batteries au rebut de façon adéquate.
Reportez-vous à l’annexe D pour plus d’informations sur la
mise au rebut des batteries.

• Si vous imprimez pendant la charge de la batterie, le
temps de charge sera plus long. L'utilisation prolongée de
l'imprimante pendant sa charge peut épuiser suffisamment
la batterie pour allumer le témoin de batterie faible. Si c'est
le cas, interrompez l'impression et laissez la batterie se
recharger complètement.

32

Guide d’utilisation des imprimantes iMZ

suite

Instructions générales de nettoyage

Attention • Pour éviter toute blessure corporelle et tout dommage

matériel, n’insérez jamais d’objets pointus ou coupants dans l’imprimante.
Éteignez toujours l'imprimante avant de procéder à son nettoyage.
Prenez garde lorsque vous travaillez à proximité de la barre de

découpage. Son arête est très coupante.

Attention • La tête d’impression peut être très chaude après une impression

prolongée. Laissez-la refroidir avant d’entreprendre toute procédure de

nettoyage.

Pour le nettoyage de la tête d'impression, utilisez uniquement un crayon

de nettoyage Zebra ou un coton-tige imbibé d'alcool.

Attention • Utilisez uniquement les moyens de nettoyage indiqués

dans le tableau suivant. Zebra Technologies Corporation décline toute

responsabilité pour des dommages causés par l’utilisation d’autres

produits pour nettoyer cette imprimante.

Instructions de nettoyage pour les imprimantes iMZ

Partie Méthode Fréquence

Utilisez un crayon de nettoyage Zebra
ou un coton-tige imbibé d'une solution

Tête d'impression

Rouleau de

pression

Barre de

découpage

Extérieur Chiffon humecté d’eau Selon les besoins

Intérieur du

compartiment

du rouleau

Détecteur de

papier/marques

noires

d'alcool isopropylique à 70 % pour
nettoyer la tête sur toute sa longueur (les
éléments de l'impression se trouvent sur la
fine ligne grise de la tête d'impression).

Utilisez un chiffon sans peluche pour
essuyer le rouleau de pression lorsqu'il
est sale.
Éviter d'utiliser de l'alcool ou des
solvants sur les surfaces de rouleaux
de pression sans enveloppe car ils
endommageront le rouleau de pression.

Nettoyez soigneusement avec un crayon
de nettoyage Zebra ou un coton-tige
imbibé d'alcool isopropylique à 70 %.

Brossez/soufflez. Unités avec rouleau
de pression sans enveloppe : nettoyez
les surfaces internes à l'aide d'un crayon
de nettoyage Zebra ou d'un coton-tige
imbibé d'alcool isopropylique à 70 %.

33

Guide d’utilisation des imprimantes iMZ

Après l'impression
de cinq rouleaux
(ou plus fréquemment,
si nécessaire)
Les supports sans
dorsal nécessitent
des nettoyages plus
fréquents.

Après l'impression
de cinq rouleaux
(ou plus fréquemment,
si nécessaire)

Éléments

de la tête

d'impression

Compartiment

du papier

Détecteur de papier/
marques noires

Barre de découpage

Surface du rouleau de pression

Figure 16 : Nettoyage des imprimantes iMZ

Attention • Pour éviter toute blessure corporelle et tout dommage

matériel, n’insérez jamais d’objets pointus ou coupants dans l’imprimante.

34

Guide d’utilisation des imprimantes iMZ

suite

Dépannage

Interprétation des témoins

Les témoins de l'imprimante affichent l'état de ses différentes
fonctionnalités. Vérifiez l’état des témoins, puis reportez-vous à
la situation de dépannage indiquée dans le tableau.

Fonction

Alimentation

électrique

Chargeur

Erreur Ambre

Communication Bleu

Couleur

du

témoin

Vert

Ambre/

vert

État du témoin : Fixe

Indique que
l'imprimante est sous
tension et que la
batterie est chargée
pour utilisation.

Éteint : la batterie
ne se charge pas.
Ambre : la batterie
se charge. Vert : la
batterie est chargée.

Éteint : aucune erreur
à signaler

Bluetooth :
l'imprimante est
couplée à un autre
appareil Bluetooth.

80 2 .11n : le module
radio est connecté à
un réseau local sans
fil (WLAN).

État du témoin :

Clignotant

La batterie est faible si

le témoin clignote.

S/O 1, 6, 10

Absence de rouleau ou

couvercle ouvert.

L'application est

manquante ou

corrompue.

Réception de données
en cours

Le module radio tente
de se connecter à un
réseau local sans fil.

N° de rubrique

Rubriques de dépannage

1. Aucune alimentation :

• Maintenez appuyé l'interrupteur d'alimentation jusqu'à ce que
le témoin de mise sous tension s'allume.

• Vérifiez que la batterie est installée correctement.

• Rechargez ou remplacez la batterie si nécessaire.

2. Le papier n'avance pas :

• Vérifiez que le couvercle du rouleau est fermé et enclenché.

• Vérifiez le compartiment du papier. Assurez-vous que le
rouleau n'est pas plié sur les côtés du compartiment.

3. Impression pâle ou de mauvaise qualité :

• Nettoyez la tête d'impression.

• Assurez-vous que la batterie n’est pas détériorée. Rechargez
la batterie ou remplacez-la si nécessaire.

• Vérifiez la qualité du papier.

• Si vous utilisez un papier d'étiquettes, vérifiez que la valeur
50 est attribuée au paramètre « Tone » (ton).

35

Guide d’utilisation des imprimantes iMZ

Dépannage

3

2, 4, 7, 9

5, 8

5, 8

4. Impression partielle ou tronquée :

• Vérifiez l’alignement du papier.

• Nettoyez la tête d'impression.

• Assurez-vous que le couvercle du compartiment à papier est
correctement fermé et enclenché.

5. Pas d'impression :

• Remplacez la batterie.

• Inspectez le câble raccordé au terminal.

• (Imprimantes sans fil uniquement) Rétablissez la connexion
sans fil.

6. Durée de vie réduite de la batterie :

• Vérifiez le code de date de fabrication de la batterie ; si la
batterie a de un à deux ans, sa durée d’utilisation limitée peut
être due à un vieillissement normal.

• Rechargez ou remplacez la batterie.

7. Le témoin ambre clignote :

• Vérifiez qu’il y a du papier et que la tête d’impression est
fermée et solidement verrouillée.

• Si le papier est présent et que le verrouillage est correct, il
est possible que l'application soit absente ou corrompue.
Réinstallez l'application.

8. Erreur de communication :

• (Imprimantes sans fil uniquement) Vérifiez que le papier
est chargé, que la tête est fermée et que le témoin de
communication bleu est allumé.

• (USB) Remplacez le câble de raccordement au terminal.

9. Bourrage d’étiquettes :

• Ouvrez le couvercle du compartiment à papier.

• Appliquez de l’alcool en abondance dans la zone de
l’imprimante où le bourrage d’étiquettes s’est produit.

10. Il est difficile de mettre la batterie en place :

• Ne forcez pas l'insertion de la batterie. Assurez-vous que des
câbles ne sont pas pincés entre la batterie et l'imprimante.

• Vérifiez que le connecteur de la batterie est correctement
relié à l'imprimante.

36

Guide d’utilisation des imprimantes iMZ

Réinitialisation d'une imprimante iMZ

Si l’imprimante s’est bloquée et qu’elle ne répond pas aux commandes de

l’opérateur ou aux commandes externes provenant d’un terminal ou d’un
réseau local, vous pouvez la réinitialiser de la façon suivante :

Maintenez le bouton d'alimentation enfoncé pendant environ

4 secondes et demie jusqu'à ce que l'imprimante s'éteigne.

Informations au dos de l'imprimante

La date de version de l'imprimante est identifiée par les codes d'année et de semaine dans le numéro de
série de l'imprimante située au dessous de l'appareil. (Voir la figure 17 ci-dessous).

Figure 17 : Vérification de la version de votre imprimante
(iIMZ320 dans l'illustration)

Code de site

à 1 chiffre

Numéro de série

encodé dans

la symbologie 128

Code de configuration

produit (PCC) encodé

dans la symbologie 128

Code client
à 2 chiffres

Code produit

à 2 chiffres

Deux derniers
chiffres de l'année

PLACE BAR CODE HERE

XXXXSYYWWNNNNNS/N:

PLACE BAR CODE HERE

XXX-XXXXXXXX-XXPCC:

ZBR4

Contains FCC ID: I28MD-ZBR4WA; IC ID:3798B-ZBR4WA

UID#

37

Guide d’utilisation des imprimantes iMZ

Semaine (01-52)

YYWWNNNNN

Code date

Numéro UID encodé
dans la symbologie
DataMatrix ECC 200

Nombre séquentiel
(00001-99999) ;
se réinitialise
chaque semaine

Tests de dépannage

Impression d’une étiquette de configuration

Suivez les étapes ci-dessous pour imprimer une liste des

paramètres de configuration de l’imprimante :

1. Éteingnez l'imprimante. Placez un rouleau de papier dans le
compartiment du support (papier sans barres noires pré­imprimées au verso).

2. Suivez les étapes indiquées à la section Comportement

du témoin de rapport de diagnostic (deux boutons) de la
page 20.

Reportez-vous aux figures 18 et 18a pour un exemple

d’impression de configuration.

Diagnostic des communications

Si un problème survient pendant le transfert de données entre
l’ordinateur et l’imprimante, essayez de mettre l’imprimante en
mode de diagnostic de communications (aussi appelé mode
« DUMP »). L’imprimante imprimera les caractères ASCII et leur
représentation textuelle (ou un point « . » si le caractère n’est
pas imprimable) pour toute donnée reçue de l’ordinateur hôte.

Pour passer en mode de diagnostic de communications :

1. Imprimez une étiquette de configuration selon les
instructions ci-dessus.

2. À la fin du second rapport de diagnostic, l’imprimante
imprime : « Press FEED key to enter DUMP mode. » (Appuyez
sur la touche d’avance du papier pour passer en mode DUMP)

3. Appuyez sur la touche d’avance du papier. L'imprimante
imprime : « Entering DUMP mode. » (Entrée dans le mode
DUMP).

Remarque • Si la touche d’avance du papier n’est pas enfoncée dans les

3 secondes, l’imprimante imprime : « DUMP mode not entered » (L’imprimante
n’est pas passée en mode DUMP) et reprend son fonctionnement normal.

4. À ce stade, l’imprimante est en mode DUMP et imprime
les codes hexadécimaux ASCII de toute donnée qui lui est
envoyée, ainsi que leur représentation textuelle (ou « . » si
le caractère n’est pas imprimable).

De plus, un fichier avec une extension « .dmp » contenant

les informations ASCII est créé et stocké dans la mémoire

38

Guide d’utilisation des imprimantes iMZ

de l’imprimante. Il peut être consulté, dupliqué ou supprimé
en utilisant l’application Label Vista. (Reportez-vous à la
documentation de Label Vista pour plus d’informations.)

Pour mettre un terme au mode de diagnostic de communications

et rétablir le fonctionnement normal de l’imprimante :

1. Éteignez l'imprimante.

2. Attendez 5 secondes.

3. Allumez l'imprimante.

Appeler l'assistance technique

Si l’imprimante ne parvient pas à imprimer l’étiquette de
configuration ou si vous rencontrez des problèmes qui ne sont
pas évoqués dans le guide de dépannage, prenez contact avec
l’assistance technique de Zebra. Les coordonnées des centres
d’assistance technique pour votre région sont indiquées dans
l’annexe D de ce manuel. Veuillez vous munir des informations
suivantes, qui vous seront demandées :

• Modèle et type d'imprimante (par ex. iMZ220)

• Numéro de série (indiqué sur la grande étiquette située
au dos de l'imprimante ainsi que sur l'étiquette de
configuration. Reportez-vous à la figure 18.)

• Code de configuration du produit (PCC) (numéro à 15 chiffres
sur l'étiquette située au dos de l'imprimante)

39

Guide d’utilisation des imprimantes iMZ

Test de la tête
d’impression

Identifie l'imprimante
comme étant une
iMZ320

Numéro de série de l’imprimante

Version du
micrologiciel

Rapport (uniquement
sur les appareils
équipés d’une
connexion sans fil)

Pour les appareils
non équipés d’une
connexion sans fil,
ligne vide puis reprise
de l’impression

Figure 18 : Exemple d'étiquette de configuration
(iMZ320 dans l'illustration)

40

Guide d’utilisation des imprimantes iMZ

Adresse de la radio
Bluetoot h™

Mémoires flash et
RAM installées

Taille d’étiquette maximale

Polices résidentes
lisibles installées

Fichiers chargés dans la
mémoire de l’imprimante
