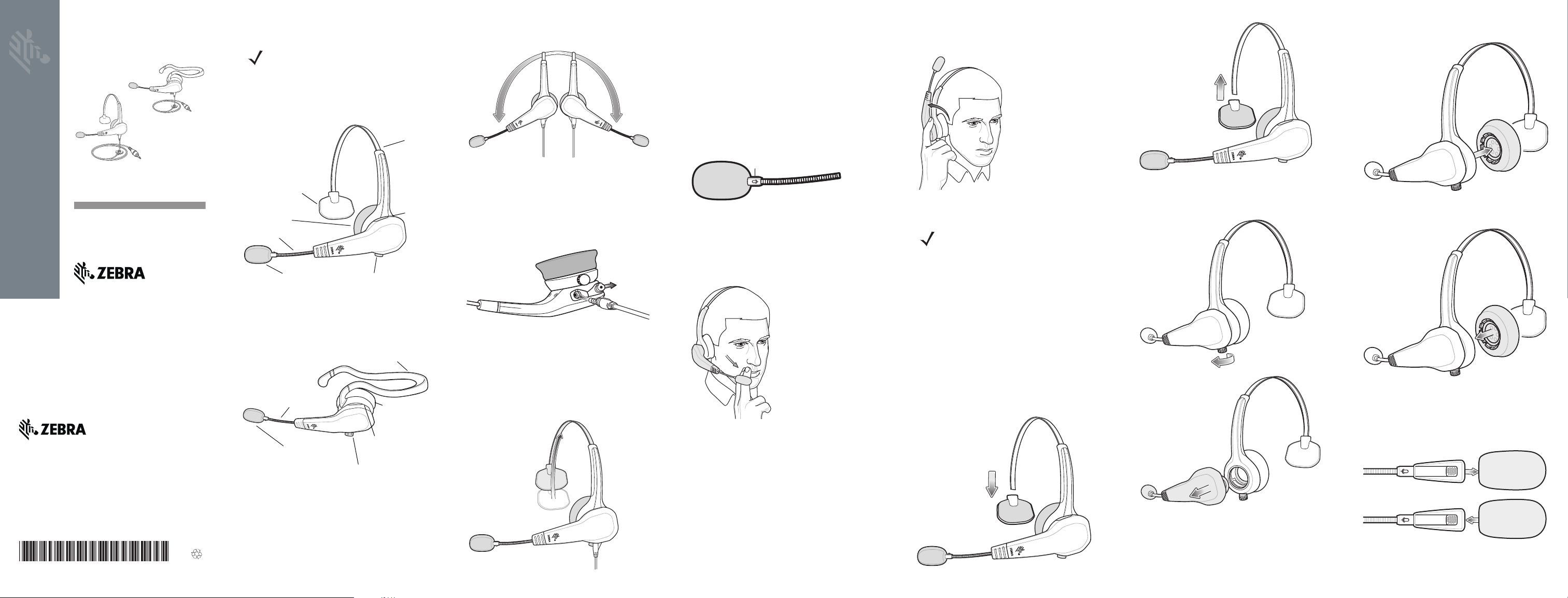

Zebra HS2100 Brief overview [de]

HS2100

Verstellbarer

Kopfbügel

Mikrofon mit Windschutz

Knopf zur Demontage

Flexibler Mikrofonbügel

T-Träger

Ohrpolster aus

Schaumstoff

Anschluss­abdeckung

für

Audiokabel

Mikrofon mit Windschutz

Flexibler Mikrofonbügel

Knopf zur Demontage

Anschlussab-

deckung für

Audiokabel

Kopfbügel

Ohrpolster aus

Schaumstoff zur

Platzierung auf

der linken Seite

Platzierung des

Mikrofonbügels auf

der rechten Seite

Platzierung des

Mikrofonbügels auf

der linken Seite

1

2

Mikrofonsymbol

1

2

Leistungsmerkmale

HINWEIS Dieser Leitfaden gilt für beide

Kopfbügelmodelle OTH und
BTN, sofern nicht anders
angegeben.

Over-the-Head (OTH)

Positionierung des
Mikrofonbügels

Der Kopfbügel kann für einen besseren Halt am
Kopf festgezogen werden und rastet bei
entsprechender Positionierung ein. Wenn Sie den
Kopfbügel anpassen,

• platzieren Sie das Ohrpolster in der Mitt
Ohr

s.

• platzieren Sie den T-Träger über

Mitte zwischen dem oberen Ohr- un

der

en Kopfbereich.

ober

e des

dem Ohr, in

d dem

Anpassen des Mikrofons

Stummschalten des
Mikrofons

Ersetzen des Ohrpolsters

Robuster kabelgebun-

dener Kopfhörer

Kurzübersicht

Zebra behält sich das Recht vor, Änderungen an Produkten
vorzunehmen, um Zuverlässigkeit, Funktion oder Design zu
verbessern. Zebra übernimmt keine Produkthaftung, die sich aus
oder in Verbindung mit der Anwendung oder Verwendung jeglicher
hier beschriebener Produkte, Schaltkreise oder Anwendungen
ergibt. Es wird keine Lizenz gewährt, sei es ausdrücklich oder durch
Implizierung, Rechtsverwirkung oder auf andere Weise unter
jeglichem Patentrecht oder Patent, das jegliche Kombination,
Systeme, Apparate, Maschinen, Materialien, Methoden oder
Vorgänge, in denen Zebra-Produkte verwendet werden können,
abdeckt oder sich auf diese bezieht. Eine implizierte Lizenz besteht
ausschließlich für Geräte, Schaltkreise und Subsysteme, die in
Zebra-Produkten enthalten sind.

Zebra Technologies Corporation, Lincolnshire, IL, USA
http://www.zebra.com
Zebra und der stilisierte Zebrakopf sind in vielen Ländern
eingetragene Marken von ZIH Corp. Alle anderen Marken
sind das Eigentum ihrer jeweiligen Inhaber.

© 2016 Symbol Technologies LLC, eine
Tochtergesellschaft der Zebra Technologies Corporation.
Alle Rechte vorbehalten.

MN-002758-02DE Revision A – September 2016

Behind-the-Neck (BTN)

Drehen Sie den Mikrofonbügel nicht über den
Stoppunkt hinaus.

* Gilt für da
BTN
platzieren.

s OTH-Modell. Der Mikrofonbüge

-Modells lässt sich nur auf der linken Seite

l des

Anschließen des
Audiokabels

Schließen Sie das Audiokabel entweder an den
oberen oder unteren Audiokabelanschluss an, je
nachdem, ob der Mikrofonbügel links oder rechts
platziert wurde.

Richten Sie den Kabelrand am Anschluss für das
Audiokabel aus.

Anpassen des
OTH-Kopfbügels

Platzieren Sie das Mikrofonsymbol, sodass es zu
Ihrem Mund zeigt.

Anpassen des
Mikrofonbügels

Platzieren Sie das Mikrofon etwa zwei Finger breit
von Ihrem Mundwinkel entfernt, sodass es leicht
seitlich liegt.

Platzieren Sie den Mikrofonbügel in eine aufrechte
Position.

HINWEIS Die Funktion zum

Stummschalten am
Mikrofonbügel hängt von
der Geräteunterstützung ab.

Befestigen an der Kleidung

Befestigen Sie das Kabel des Kopfhörers mit dem
im Lieferumfang enthaltenen Clip an der Kleidung,
um sicherzustellen, dass Ihre Bewegungsfreiheit
nicht beeinträchtigt wird.

Wartung

Ersetzen des T-Trägers

* Gilt für das OTH-Modell.

Ersetzen des Kopfbügels

Zerlegen Sie den Kopfhörer, um den Kopfbügel zu
ersetzen.

Halten Sie das Ohrpolster fest, und ziehen Sie es
aus der Verkleidung.

Richten Sie das neue Ohrpolster aus, bis es
einrastet.

Ersetzen des Windschutzes

Teile und Zubehör Rechtliche Informationen

Dieses Gerät ist zugelassen gemäß Zebra

Teilenummer Beschreibung

HS2100-OTH Robuster kabelgebun-

dener Kopfhörer (Over­the-Head-Kopfbügel)
HS2100

HS2100-BTN-L Robuster kabelgebun-

dener Kopfhörer
(Behind-the-Neck-Kopf­bügel links) HS2100

HS2100-BOOM-01 Bügelmodul HS2100

HSX100-BTN-L-HB-01 Kopfbügelmodul links

HSX100 BTN

HSX100-OTH-HB-01 Kopfbügelmodul

HSX100 OTH

CBL-HS2100-3MS1-01 3,5-mm-Buchse

43" (1,1 m), Standardka­belbaugruppe
(Rogue und TC7x)

CBL-HS2100-12S1-01 12 Stifte, 43" (1,1 m),

Standardkabelbau­gruppe

CBL-HS2100-QDC1-01 QD-Kabel für Kopfhörer

HS2100

KT-HSX100-OTH1-10 10er-Pack Over-the-

Head-Kopfbügel

KT-HSX100-BTNL1-10 10er-Pack Behind-the-

Neck-Kopfbügel links

KT-HSX100-EPF1-20 20er-Pack Ohrpolster

aus Schaumstoff für
Kopfhörer HSX100

KT-HSX100-EPL1-20 20er-Pack Ohrpolster

aus Kunstleder für
Kopfhörer HSX100

KT-HSX100-MWS1-50 50er-Pack Mikrofon-

Windschutz für
Kopfhörer-Serie
HSX100

KT-HS2100-CC1-20 20er-Pack Mikrofonka-

bel-Clip für Kopfhörer­Serie HS

KT-HSX100-TBP1-20 20er-Pack T-Träger mit

Polster

Technologies Corporation.

Diese Anleitung gilt für die Modellnummer HS2100.

Alle Zebra-Geräte sind so konstruiert, dass sie
die Normen und Richtlinien der Länder erfüllen,
in denen sie verkauft werden. Außerdem werden
sie je nach Land mit den erforderlichen
Prüfzeichen versehen und entsprechend den
Bestimmungen des Landes beschriftet.

Übersetzungen in die jeweilige Landessprache
sind auf der folgenden Website erhältlich:

www.zebra.com/support

Jegliche Änderungen an Geräten von Zebra, die
nicht ausdrücklich von Zebra genehmigt wurden,
können dazu führen, dass die Gewährleistung und
die Erlaubnis zum Betrieb für das Gerät erlöschen.

.

Anforderungen zum
Schutz vor
Hochfrequenzstörungen –
FCC

Hinweis: Dieses Gerät wurde geprüft

und erfüllt die Grenzwerte für ein

digitales Gerät der Klasse B laut
Teil 15 der FCC-Richtlinien. Diese Grenzwerte
wurden festgelegt, um einen angemessenen
Schutz vor Störungen zu gewährleisten, wenn das
Gerät in einer bewohnten Umgebung eingesetzt
wird. Dieses Gerät erzeugt und verwendet
Hochfrequenzstrahlung und kann diese
ausstrahlen. Dies kann sich störend auf andere
Funkfrequenzen auswirken, sofern das Gerät nicht
gemäß der Bedienungsanleitung angeschlossen
und eingesetzt wird. Eine Garantie, dass bei einer
bestimmten Installation keine Störungen auftreten,
kann nicht gegeben werden. Falls dieses Gerät
den Radio- oder Fernsehempfang negativ
beeinflusst (dies lässt sich durch Aus- und
Anschalten des Gerätes überprüfen), sollten
folgende Korrekturmaßnahmen ergriffen werden:

• Neuausrichtung oder Umstellung der

Empfangsantenne

• Vergrößerung des Abstands zwischen Gerät

und Empfänger

• Anschluss des Geräts an eine andere
Steckdose als die, an die der Empfänger
angeschlossen ist

• Beratung durch den Händler oder einen
Radio-/Fernsehtechniker

Anforderungen zum
Schutz vor
Hochfrequenzstörungen –
Kanada

CAN ICES-3 (B)/NMB-3(B)

Prüfzeichen und
Europäischer

Wirtschaftsraum (EWR)

Konformitätserklärung

Zebra erklärt hiermit, dass dieses Gerät allen
anwendbaren Richtlinien unter 2014/30/EU,
2014/35/EU und 2011/65/EU entspricht.

Den vollständigen Wortlaut der
EU-Konformitätserklärung finden Sie unter
der folgenden Internetadresse:

http://www.zebra.com/doc

.
