Guía de inicio rápido de la base ET80/ET85
1
23
para alimentación/vehículo/oficina
Direccionamiento de cables
Utilice las ranuras para sujetacables indicadas para el
direccionamiento de cables a fin de evitar interferencias
en la manilla del teclado.
Expansor de puerto
1
Entrada de CC de 12-14 V CC
2
Ranuras para sujetacables
3
Utilice solo con ET80 y ET85.
Base solo de alimentación
CRD-ET8X-PWRDK1-01
Base para vehículo
CRD-ET8X-VEHDK1-01
Base para oficina
CRD-ET8X-OFFDK1-01
Temperatura de
funcionamiento
Base para oficina,
adaptador de CA,
PEM de 9 puertos
Temperatura de
funcionamiento
Base para vehículo,
PEM de 7 puertos
Solo permite cargar la tableta.
Incluye cuatro tuercas 10-32, cuatro
tornillos, cuatro arandelas y dos llaves.
Compatible con VESA de 100 mm x
100 mm, 100 mm x 50 mm, y 75 mm x
75 mm.
El montaje no está incluido.
Proporciona carga de tableta, comunicación
USB y comunicación Ethernet.
Incluye cuatro tuercas 10-32, cuatro
tornillos, cuatro arandelas y dos llaves.
Compatible con VESA de 100 mm x
100 mm, 100 mm x 50 mm, y 75 mm x
75 mm.
El montaje no está incluido.
Proporciona carga de tableta,
comunicación USB, comunicación
Ethernet y puertos HDMI.
Incluye dos llaves y base.
De -20 °C a 40 °C (-4 °F a 104 °F)
De -20 °C a 60 °C (-4 °F a 150 °F)

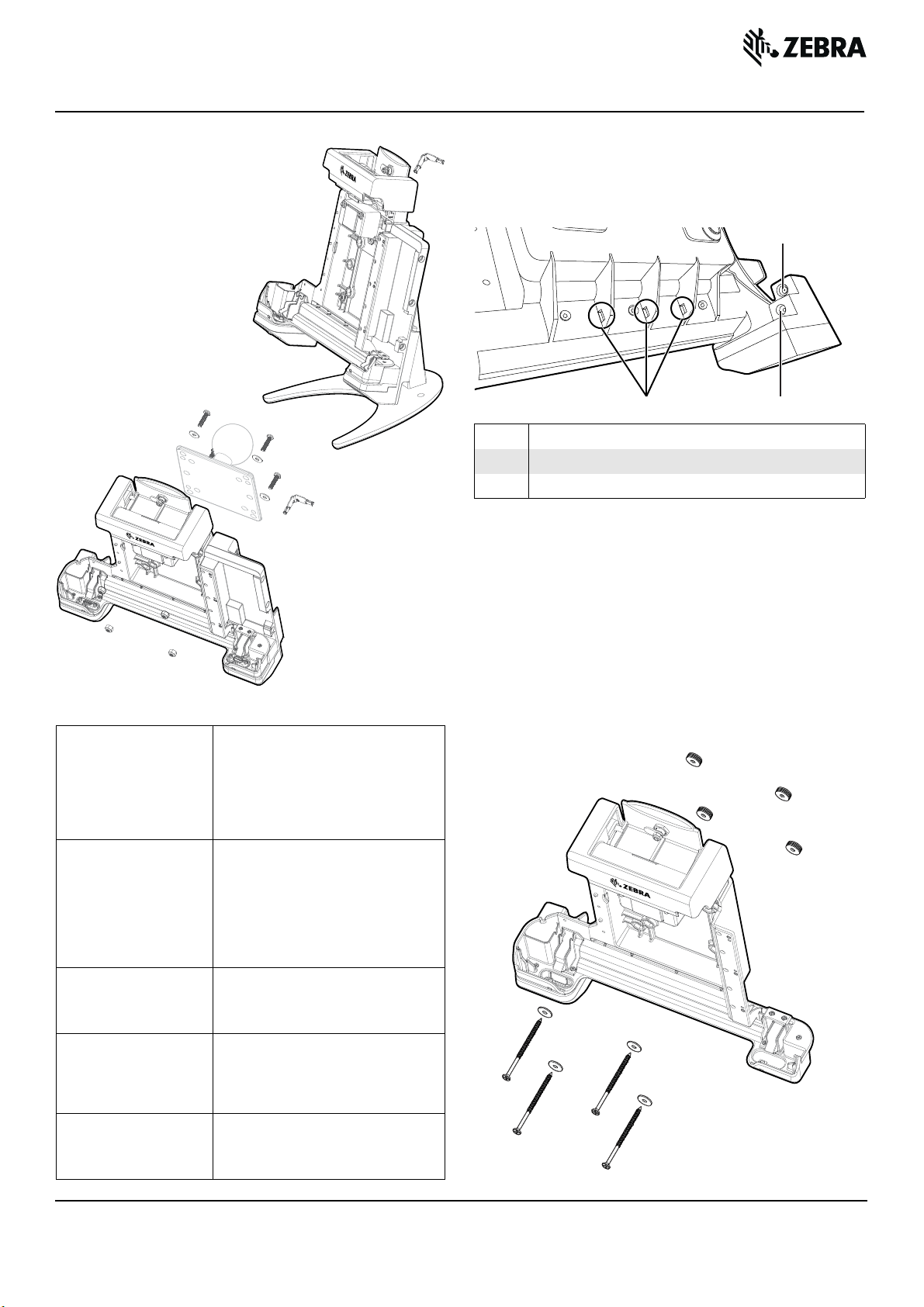

Montaje en la pared
Monte las bases ET80/ET85 solo de alimentación o para
vehículo en una pared como se muestra con los siguientes
materiales (no incluidos con la base).
• Separadores traseros: grosor mínimo de 6 mm (1/4 pulgadas).
Esto permite que la palanca de bloqueo se abra
completamente.
• Arandelas delanteras: diámetro exterior mínimo de 15 mm
(5/8 pulgadas).
• Tornillos: tornillos para madera con cabeza plana Phillips
de #8 x 3 in.
• Patrón de orificios: cuatro orificios de 5,6 mm de diámetro a
una distancia de 100 mm x 100 mm.
ZEBRA y la cabeza de cebra estilizada son marcas comerciales de Zebra Technologies Corp. registradas en muchas
jurisdicciones en todo el mundo. Todas las demás marcas comerciales pertenecen a sus respectivos dueños.
© 2021 Zebra Technologies Corp o sus filiales. Todos los derechos reservados. | zebra.com

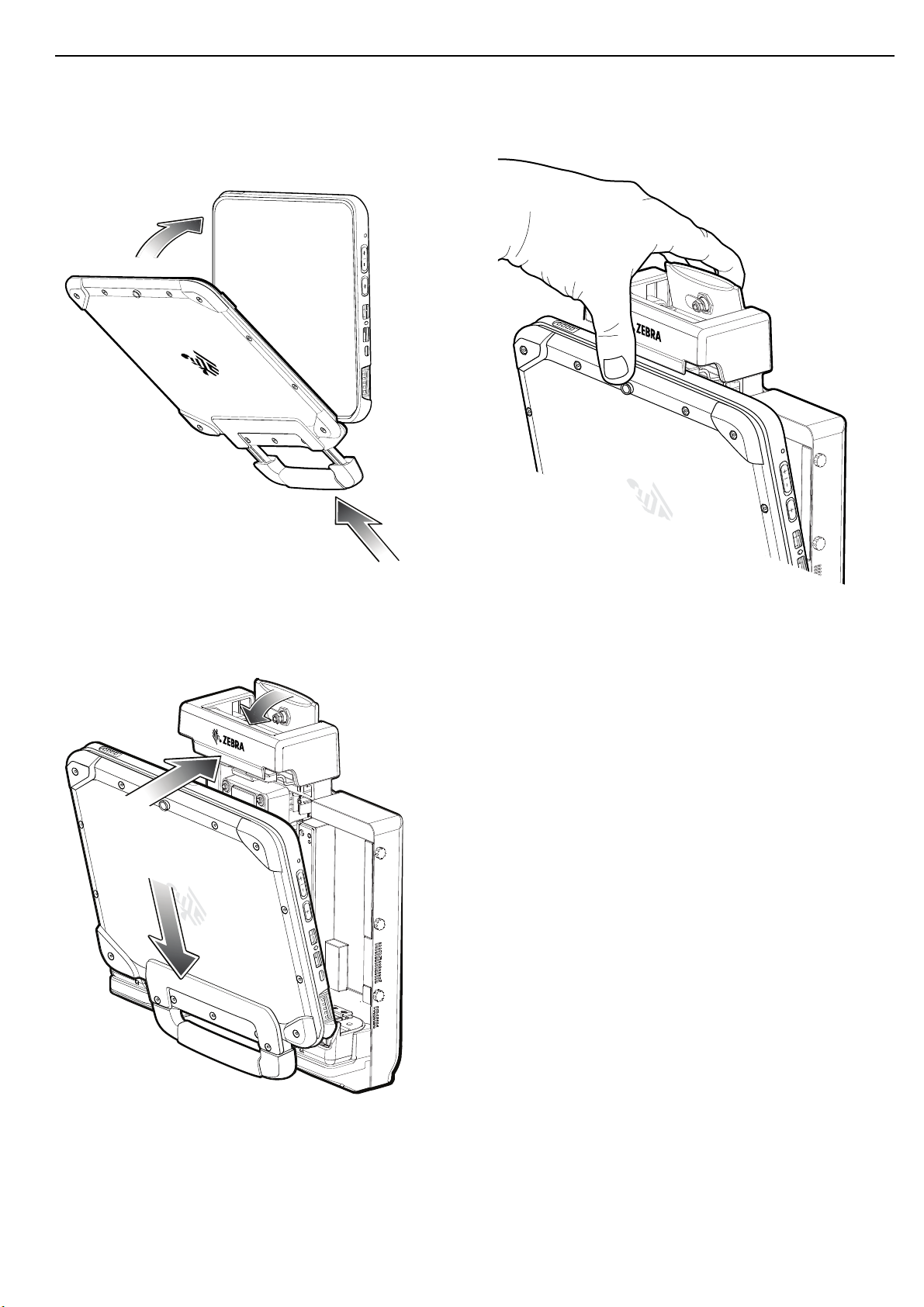

Inserción de la tableta
1
2
1. Si se instaló anteriormente, asegúrese de que el teclado y la
manilla estén cerrados.
4. Con el pulgar, empuje la tableta dentro de la base y, luego,
empuje la palanca hacia abajo para fijar la tableta.
2. Inserte la parte inferior de la tableta en la parte inferior de la
base (1) y alinee los contactos de carga de la tableta con los
pines del conector en la base.
3. Gire la parte superior de la tableta hacia la parte superior de la
base (2).
2
