Guía de instalación del módulo de
1
2
1
23
1
ventilación/ET80/ET85 PEM/PTA
Esta guía se aplica a los componentes
CRD-ET8X-M-9PEM1-01, CRD-ET8X-M-PTA1-01 y
CRD-ET8X-M-FAN1-01.
Antes de instalar los módulos, asegúrese de retirar la tableta
de la base y de desconectar la base de la fuente de
alimentación.
Módulo de expansión de puertos
El módulo de expansión de puertos (PEM) incluye cuatro
tornillos M2.5 x 9 mm, cinco tornillos M2.5 x 4 mm y un
sujetacables. No se incluye la base.
1. Alinee el PEM con la base.
2. Primero, instale los cuatro tornillos M2.5 x 9 mm.
Comience con el tornillo en círculo (1).
3. Instale los cinco tornillos restantes (2).
Antena de paso
El módulo de la antena de paso (PTA) incluye ocho
tornillos M2.5 x 4 mm. No se incluye la base.
1. Quite el módulo de soporte (1). Guarde el módulo de
soporte en un lugar seguro.
4. Conecte el cable de alimentación de la expansión del
puerto al puerto de salida de alimentación (1) de la base.
1 Salida de alimentación
2 Entrada de CC de 12 a 14 V CC
3 Ranuras para sujetacables
5. Utilice las ranuras para sujetacables a fin de fijar el cable
PEM con el sujetacables.
2. Alinee el módulo PTA como se indica.
3. Instale dos tornillos en la parte delantera de la base.
4. Instale seis tornillos en la parte posterior de la base.
Módulo de ventilación
El módulo de ventilación incluye cuatro tornillos M2.5 x
4 mm. No se incluye la base.
1. Alinee el módulo de ventilación con la base.
MN-004265-01ESLA Rev A
ZEBRA y la cabeza de cebra estilizada son marcas comerciales de Zebra
Technologies Corp. registradas en muchas jurisdicciones en todo el mundo.
Todas las demás marcas comerciales pertenecen a sus respectivos dueños.
© 2021 Zebra Technologies Corp o sus filiales. Todos los derechos reservados.
| zebra.com
2. Instale los cuatro tornillos.
1
12
1
23
1234

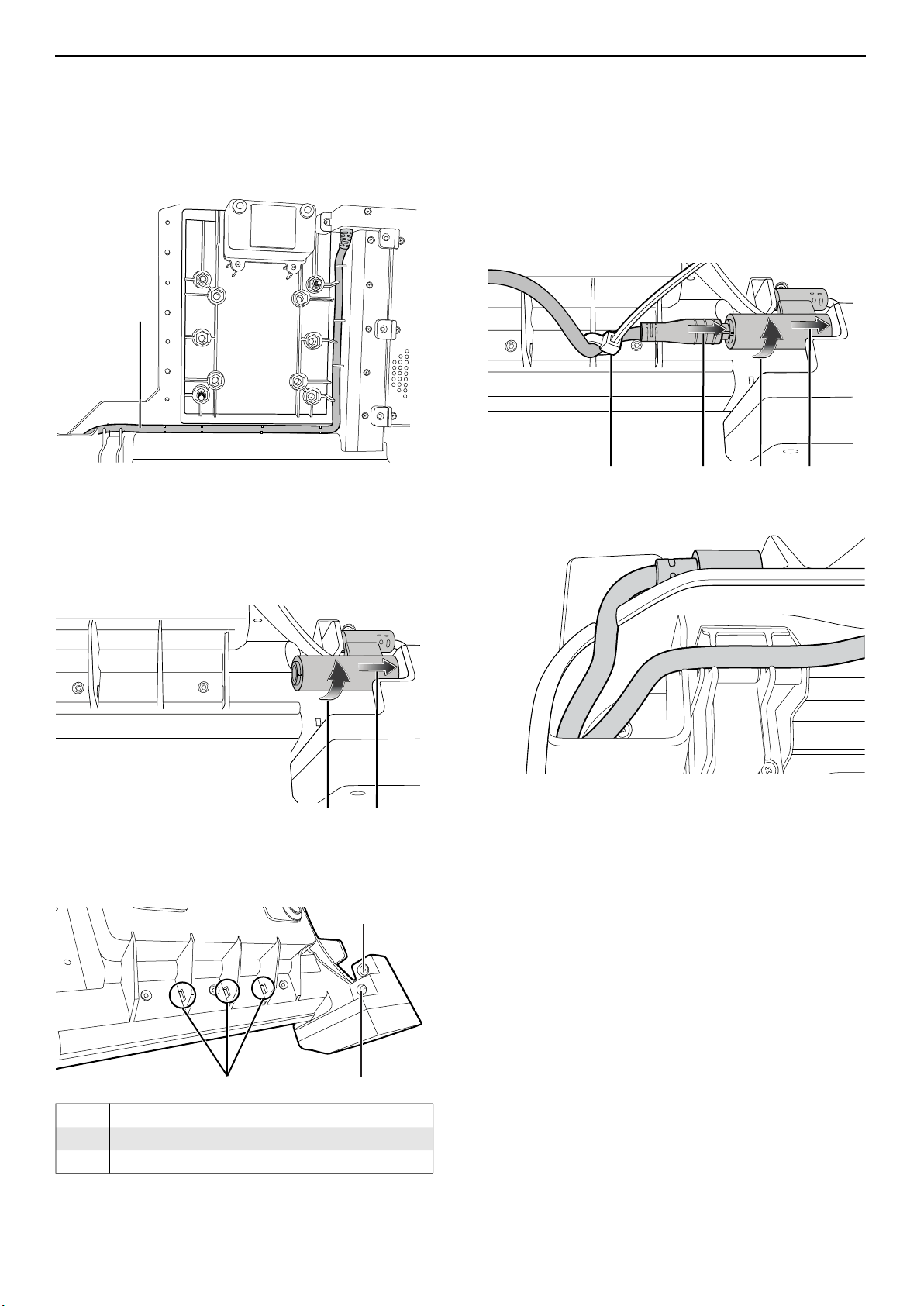

3. Guíe el cable del ventilador (1) hacia abajo por la parte
delantera de la base mediante los clips de retención de
cables como se muestra.
b. Enchufe el cable de ventilación en el puerto de salida
de alimentación (1).
c. Gire el conector del ventilador hacia arriba (2), como
se muestra, para evitar que se suelte.
d. Enchufe el cable PEM (3) en el cable de ventilación.
e. Fije el cable PEM en la ranura para sujetacables
indicada con el sujetacables proporcionado (4).
4. Si no utiliza un PEM:
a. Enchufe el cable de ventilación en el puerto de salida
de alimentación (1).
b. Gire el conector del ventilador hacia arriba (2), como
se muestra, para evitar que se suelte.
5. Si utiliza un PEM:
a. Desconecte el cable de la expansión del puerto del
puerto de salida de alimentación (1) de la base.
6. Guíe el cable alrededor de la parte posterior de la base,
como se muestra. Hay espacio para el exceso de cable.
1 Salida de alimentación
2 Entrada de CC de 12 a 14 V CC
3 Ranuras para sujetacables
