DS9808-R
GUÍA DE INICIO RÁPIDO
Page 2
2 DS9808-R Guía de inicio rápido
Zebra se reserva el derecho a realizar cambios en cualquier producto con el fin de mejorar su diseño,
fiabilidad o funcionamiento. Zebra no asume ninguna responsabilidad acerca de los productos en relación con
la aplicación o el uso de ningún producto, circuito o aplicación descritos en este documento. No se otorga
ninguna licencia, ni explícitamente, por implicación o de algún otro modo, bajo ningún derecho de patente ni
patente que cubra o esté relacionada con ninguna combinación, sistema, aparato, máquina, material, método
o proceso en que pudieran utilizarse los productos Zebra. Solo existe licencia implícita para los equipos,
circuitos y subsistemas contenidos en los productos Zebra. Zebra y los gráficos de Zebra de son marcas
comerciales registradas de ZIH Corp.
El logotipo de Symbol es una marca registrada de Symbol Technologies, Inc., una empresa de Zebra
Technologies.
Este producto Zebra puede incluir software de Zebra, software de terceros y software de acceso público.
Consulte la guía de referencia de producto para obtener más información sobre copyright, condiciones y
renuncias.
Garantía
Puede consultar el texto completo de la declaración de garantía de los productos de hardware en:
http://www.zebra.com/warranty.
Solo para Australia
Para Australia solamente. Esta garantía está dada por Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson
Road, # 05-02 / 03, Singapur 068895, Singapur. Nuestros productos incluyen garantías que no pueden ser
excluidos en virtud de la Ley del Consumidor Australia. Usted tiene derecho a un reemplazo o un reembolso
por una falla mayor y compensación por cualquier otra pérdida o daño razonablemente previsible. Usted
también tiene derecho a que los bienes reparados o reemplazados si los bienes no pueden ser de calidad
aceptable y el fracaso no equivale a un gran fracaso.
La garantía limitada de Zebra Technologies Corporation Australia anterior es en adición a cualquier derecho y
recurso que pueda tener en virtud de la Ley del Consumidor de Australia. Si usted tiene alguna pregunta, por
favor llame a Zebra Technologies Corporation en + 65 6858 0722. También puede visitar nuestro sitio web:
http://www.zebra.com para los términos de la garantía más actualizados.
Información sobre servicios
Si experimenta algún problema al usar el equipo, póngase en contacto con el departamento de asistencia
técnica o de sistemas de su empresa. Si hay algún problema con el equipo, este departamento se encargará
de comunicárselo al centro de asistencia al cliente internacional en: http://www.zebra.com/support.
Para consultar la versión más reciente de esta guía, visite: http://www.zebra.com/support.
Page 3
Funciones del lector
RFID
Área de lectura
Accionador A
Indicador
LED
LED de RFID
Módulo RFID
Accionador B
DS9808-R Guía de inicio rápido 3
Page 4
4 DS9808-R Guía de inicio rápido
Conexión / desconexión de cable
Page 5
Códigos de barras de programación
Establecer parámetros predeterminados
Establecer parámetros predeterminados
Retorno de carro/Nueva línea
DS9808-R Guía de inicio rápido 5
<DATOS><SUFIJO1>
Tipos de host USB
Emulación de teclado HID
SNAPI con interfaz de imágenes
USB de mano IBM
SNAPI sin tratamiento de imágenes
Page 6
6 DS9808-R Guía de inicio rápido

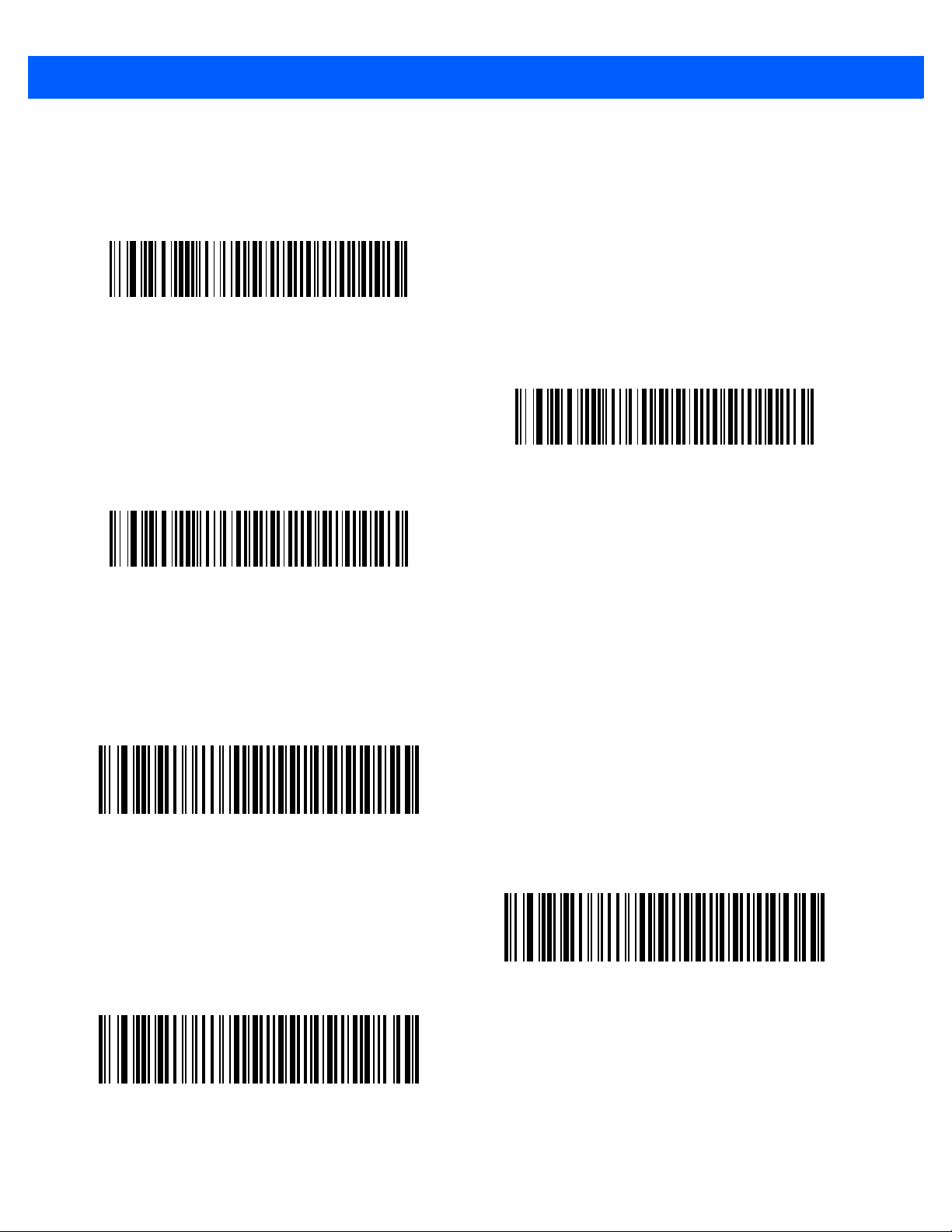

Tipos de host IBM 46XX
Puerto 5B
Puerto 9B
Puerto 17
Tipos de host RS-232
RS-232 estándar
Nixdorf RS-232 Modo A
Nixdorf RS-232 Modo B
Page 7
Tipos de host RS-232 (continuación)
ICL RS-232
DS9808-R Guía de inicio rápido 7
OPOS/JPOS
Tiempo de espera de etiqueta RFID similar
Desactivar
Fujitsu
RS-232
5 minutos
2 segundos
Page 8
8 DS9808-R Guía de inicio rápido
Modos de accionamiento RFID
Continuo
Etiqueta única
Continuo con repetición de informe
Formato de transmisión de datos RFID
Raw
Continuo sin caché
GS1-128
EPC URI
Page 9
Captura de datos
DS9808-LR
DS9808-SR
Accionador A
Accionador B
Lectura con manos libres
Lectura en modo manual
DS9808-R Guía de inicio rápido 9
Disparadores
Page 10
10 DS9808-R Guía de inicio rápido
RFID manos libres
Dispositivo de mano RFID
Page 11
Indicadores LED
Escaneo manual / RFID
DS9808-R Guía de inicio rápido 11
Indicación Indicador LED
El lector está encendido y listo para realizar la lectura/escaneo o el
lector no recibe alimentación
El lector ha descodificado correctamente un código de barras o una
etiqueta RFID
Error de transmisión Rojo
Lectura con manos libres (presentación)
El lector no recibe energía Apagado
El lector está listo para escanear Verde
El código de barras se ha descodificado correctamente Apagado momentáneamente
Error de transmisión Rojo
Indicaciones del zumbador
Indicación Secuencia del zumbador
Uso estándar
Apagado
Verde
Encendido Pitidos grave/medio/agudo
El código de barras se ha descodificado correctamente Pitido medio breve
Error de transmisión; la información se omitirá 4 pitidos largos y graves
RFID
Se ha leído una etiqueta RFID (si el zumbador de lectura RFID
está activado)
Indicación RFID inesperada Pitidos agudo/medio/grave/grave
Lectura de menú de parámetros
La configuración de los parámetros se ha realizado correctamente Pitido agudo/grave/agudo/grave
Secuencia de programación correcta Pitido agudo/grave
Secuencia de programación incorrecta o código de barras de
cancelación leído
Pitido medio/grave (dos tonos)
Pitido grave/agudo
