Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Динамик
Светодиодный
индикатор
Пусковая
кнопка
сканирования
Окно
сканирования
Порт
интерфейсного
кабеля
К главному устройству
Зажим
Порт
интерфейсного
кабеля
Модульный разъем
интерфейсного кабеля
1
23

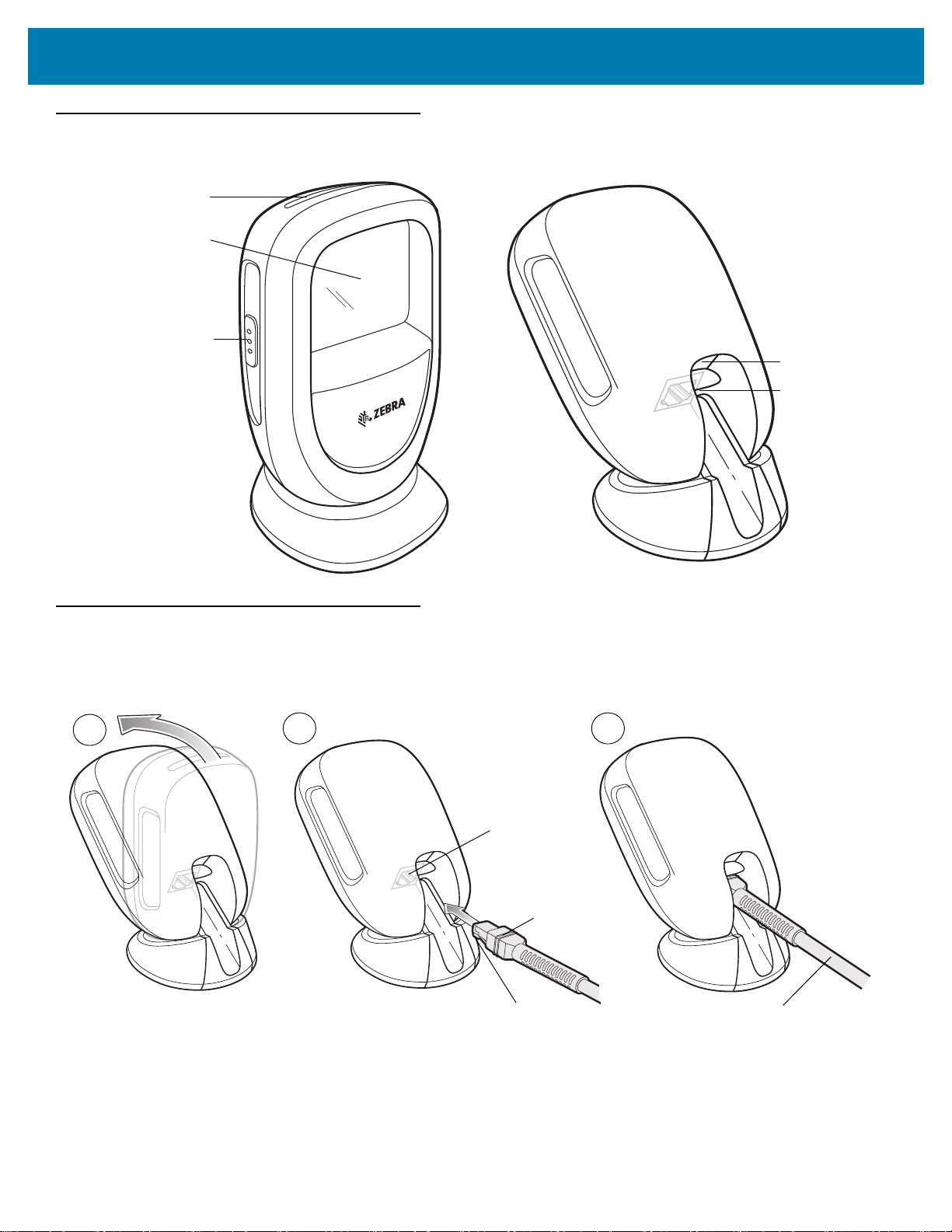

Характеристики
Подключение кабеля
Подробные инструкции см. в справочном руководстве пользователя.
3
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
1
2
Отверстие для
отсоединения
кабеля
3

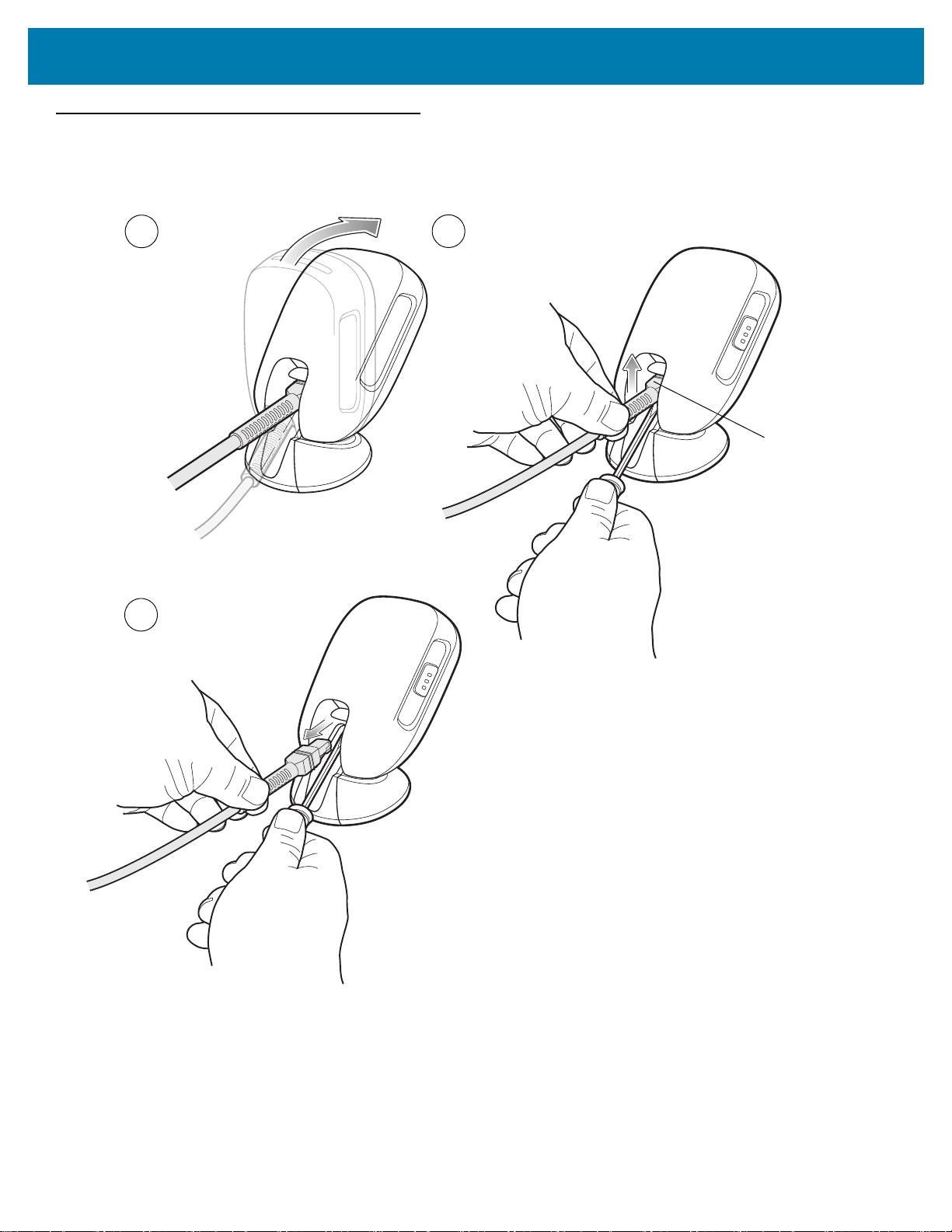

Отключение кабеля
Подробные инструкции см. в справочном руководстве пользователя.
4
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Установка сканера
Извлечение сканера
Крепление
Подробные инструкции см. в справочном руководстве пользователя.
Настенный монтаж
Настольный монтаж
Настольный монтаж к фиксацией
5
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Разъем USB
Интерфейсный кабель

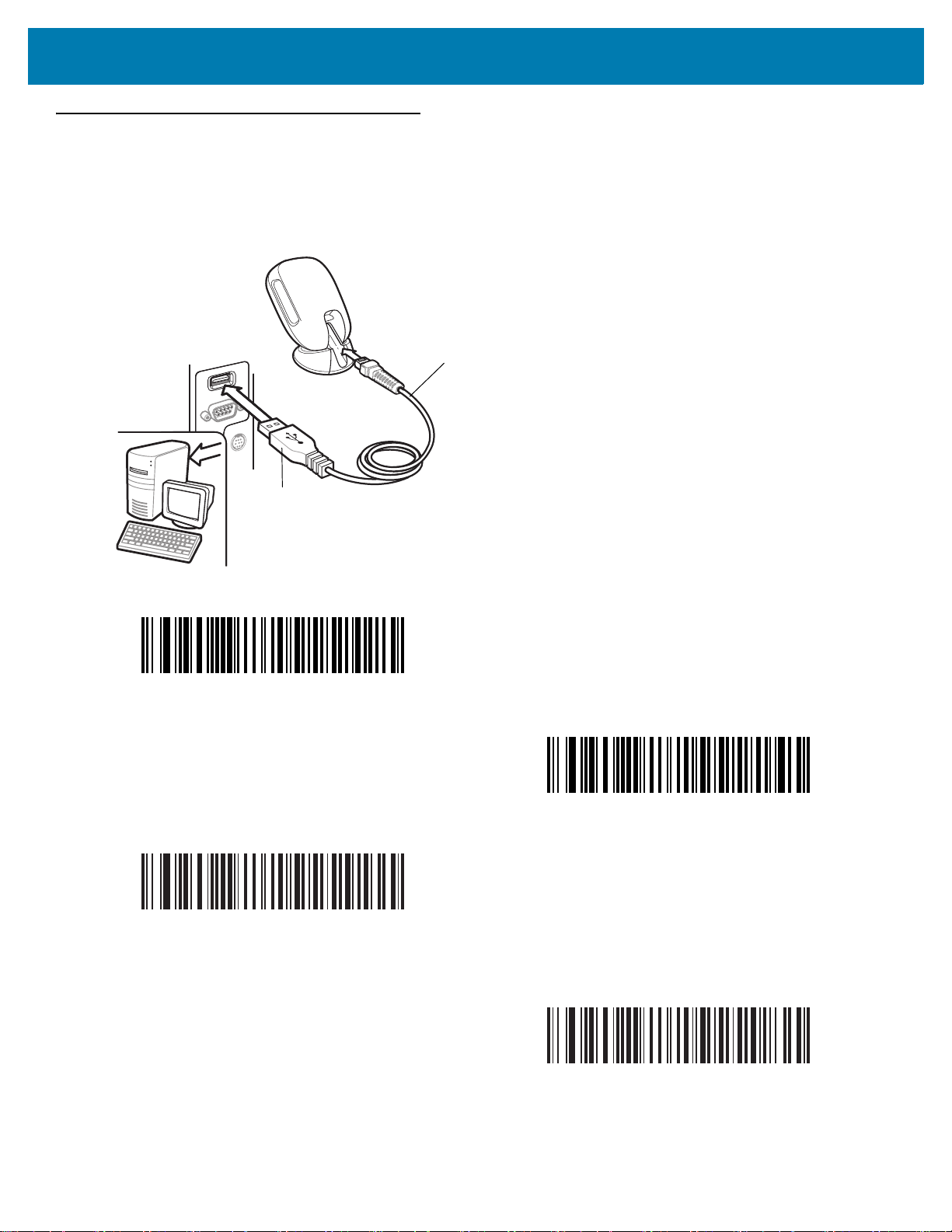

Подключение серверного интерфейса
USB
Цифровой сканер автоматически определяет тип интерфейса главного устройства и использует настройку
по умолчанию. Если настройка по умолчанию (*) не соответствует вашим требованиям, выполните
сканирование другого штрихкода главного устройства, представленного ниже.
*Клавиатура USB HID
IBM OPOS
(Ручное USB-устройство IBM с полным
отключением сканирования)
Ручное USB-устройство IBM
Symbol Native API (SNAPI) с интерфейсом
обработки изображений
6
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
RS-232
Цифровой сканер автоматически определяет тип интерфейса главного устройства и использует настройку
по умолчанию. Если настройка по умолчанию (*) не соответствует вашим требованиям, выполните
сканирование другого штрихкода главного устройства, представленного ниже.
*Стандартный RS-232
Nixdorf RS-232, режим A
OPOS/JPOS
ICL RS-232
Nixdorf RS-232, режим B
Fujitsu RS-232
7
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
IBM 46XX
Цифровой сканер автоматически определяет тип интерфейса главного устройства, но настройки
по умолчанию нет. Выполните сканирование одного из штрихкодов, представленных ниже, чтобы
выбрать соответствующий порт.
Эмуляция сканеров (не IBM; порт 5B)
Эмуляция настольного сканера (порт 17)
Эмуляция ручного сканера (порт 9B)
8
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Keyboard Wedge
Цифровой сканер автоматически определяет тип интерфейса главного устройства и использует настройку
по умолчанию. Если настройка по умолчанию (*) не соответствует вашим требованиям, выполните
сканирование представленного ниже штрихкода "СОВМЕСТИМОСТЬ С IBM PC/AT и IBM PC".
*IBM AT Notebook
Установка значений по умолчанию
Восстановление заводских настроек
Добавление кода клавиши Tab
Для добавления кода клавиши табуляции после отсканированных данных выполните сканирование
штрихкода, представленного ниже.
Совместимость с IBM PC/AT и IBM PC
Добавление кода клавиши Tab
9
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Ручное
Стационарное
(презентационное)
Добавление кода клавиши Enter (возврат каретки/перевод строки)
Для добавления кода клавиши Enter после отсканированных данных выполните сканирование штрихкода,
представленного ниже.
Добавление кода клавиши Enter
Приоритет клавиши Caps Lock USB
Сканирование
С приоритетом клавиши Caps Lock USB
(Включить)
*Без приоритета клавиши Caps Lock USB
(Отключить)
10
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
012345
012345
012345
012345
Наведение в ручном режиме
Пользовательская индикация (по умолчанию)
Значение
Последовательность звуковых
сигналов
Включение питанияНизкий/средний/высокий сигнал
Штрихкод декодированСредний сигнал
Ошибка передачи, данные проигнорированы4 долгих низких сигнала
Параметры успешно установленыВысокий/низкий/высокий/низкий сигнал
Выполнена правильная последовательность
Высокий/низкий сигнал
программирования
Неправильная последовательность программирования,
Долгий низкий/долгий высокий сигнал
или выполнено сканирование штрихкода отмены
ЗначениеСветодиодный индикатор
Ручное сканирование
Цифровой сканер включен и готов к
Не горит
сканированию, или на сканер не подается
питание
Штрихкод успешно декодированМигает зеленым
Ошибка передачиКрасный
Стационарное (презентационное) сканирование
На сканер не подается питаниеНе горит
Цифровой сканер готов к сканированиюЗеленый
Штрихкод успешно декодированКратковременное выключение
Ошибка передачиКрасный
11
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
123Scan
123Scan — простая в использовании программная утилита для ПК, которая позволяет быстро и легко
выполнить пользовательскую настройку сканера с помощью штрихкода или USB-кабеля. Дополнительную
информацию см. по адресу: www.zebra.com/123Scan
Функции утилиты
•Настройка конфигурации устройств
•Электронное программирование (USB-кабель)
•Штрихкод(ы) для программирования
•Просмотр данных (отображение отсканированных данных штрихкода)
•Доступ к учетной информации об устройстве
•Обновление микропрограммы и просмотр примечаний к версии
•Дистанционное управление (формирование пакета SMS)
Поиск и устранение неполадок
.
Цифровой сканер не работает
На сканер не подается питаниеПодключите сканер к главному устройству, подающему на него
питание, или к источнику питания.
Цифровой сканер отключенУбедитесь, что используется соответствующий интерфейсный
кабель главного устройства.
Цифровой сканер декодирует штрихкод, но данные не передаются на главное устройство
Интерфейс главного устройства не
настроен должным образом
Интерфейсный кабель подключен неплотноПроверьте надежность всех кабельных соединений.
Некорректное правило ADFЗапрограммируйте корректные правила ADF.
Цифровой сканер не декодирует штрихкод
Цифровой сканер не запрограммирован для
работы с данным типом штрихкода
Невозможно считать штрихкодПроверьте целостность штрихкода; попытайтесь выполнить
Неверное расстояние между сканером и
штрихкодом
Выполните сканирование штрихкодов соответствующих
параметров главного устройства.
Убедитесь, что сканер запрограммирован для считывания
сканируемого типа штрихкода.
сканирование образца штрихкода того же типа.
Поднесите сканер ближе к штрихкоду или расположите дальше от
него.
Отсканированные данные некорректно отображаются на сервере
Интерфейс главного устройства не
настроен должным образом
Регион настроен некорректноВыберите надлежащую схему кодирования для страны и языка.
Выполните сканирование штрихкодов соответствующих
параметров главного устройства.
12
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
НЕ СГИБАЙТЕ
ЗАПЯСТЬЕ
СЛИШКОМ
СИЛЬНО
НЕ РАБОТАЙТЕ В
НАКЛОННОМ ПОЛОЖЕНИИ
НЕ ВЫТЯГИВАЙТЕ РУКУ
С УСТРОЙСТВОМ
Рекомендуется менять
правую и левую руку,
делать перерывы и
чередовать виды
деятельности.
Рекомендации по эксплуатации
Оптимальное положение руки
Не сгибайте запястье слишком сильно
Не работайте в наклонном положении и не вытягивайте руку с устройством
вперед
13
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Рекомендации по безопасному использованию
Рекомендации по эргономике
Внимание! В целях предотвращения и минимизации риска повреждений и травм вследствие
использования оборудования следуйте рекомендациям, приведенным ниже. Во избежание
производственных травм обратитесь к руководителю службы техники безопасности вашего предприятия и
убедитесь в том, что вы соблюдаете соответствующие правила техники безопасности.
•Сократите или полностью исключите повторяющиеся движения.
•Сохраняйте естественное положение тела.
•Сократите или полностью исключите применение излишних физических усилий.
•Обеспечьте удобный доступ к часто используемым предметам.
•Выполняйте рабочие задания на соответствующей высоте.
•Сократите или полностью исключите вибрацию.
•Сократите или полностью исключите механическое давление.
•Обеспечьте возможность регулирования рабочего места.
•Обеспечьте наличие достаточного свободного пространства для работы.
•Обеспечьте надлежащие рабочие условия.
•Оптимизируйте производственные операции.
Нормативная информация
Данное устройство одобрено для выпуска под товарным знаком Zebra Technologies Corporation.
Данное руководство относится к номеру модели DS9308.
Все устройства Zebra соответствуют нормам и стандартам, принятым в странах, где они продаются, и
имеют соответствующую маркировку.
Документы, переведенные на другие языки, доступны по адресу www.zebra.com/support
Любые изменения или модификации оборудования Zebra, не одобренные непосредственно компанией
Zebra, могут привести к лишению прав на эксплуатацию данного оборудования.
Заявленная максимальная рабочая температура: 50 °C.
ВНИМАНИЕ! Используйте только те аксессуары, аккумуляторы и зарядные устройства, которые
одобрены компанией Zebra и сертифицированы лабораторией UL. ЗАПРЕЩАЕТСЯ
заряжать мобильные компьютеры и аккумуляторы, в которые попала влага. При
подключении к внешнему источнику питания все компоненты должны быть сухими.
Светодиодные устройства
.
Классифицируются как "ГРУППА БЕЗ РИСКА" в соответствии со стандартами IEC 62471:2006 и
EN 62471:2008.
Время пульсации: 1,5 мс
14
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Проверено на
соответствие
требованиям
стандарта FCC
ДЛЯ ДОМАШНЕГО ИЛИ
ОФИСНОГО ИСПОЛЬЗОВАНИЯ
Блок питания
Используйте ТОЛЬКО одобренные компанией Zebra и сертифицированные в соответствии с
национальными испытательными лабораториями (NRTL) блоки питания (SELV) со следующими
характеристиками: выходное напряжение 5 В пост. тока, мин. 0,8 А, с максимально допустимой рабочей
температурой окружающей среды не менее 50 °C. При использовании другого блока питания любые
заявления о соответствии техническим условиям являются недействительными; использование таких
блоков питания может быть опасным.
Требования в отношении радиочастотного воздействия
Примечание. Данное оборудование проверено и признано соответствующим
требованиям, предъявляемым к цифровым устройствам класса B, согласно
части 15 Правил FCC. Данные ограничения предназначены для обеспечения
надлежащей защиты от вредных помех при установке в жилых зонах.
Данное оборудование генерирует, использует и может излучать электромагнитные волны в
радиодиапазоне, и, если оно установлено и используется с отклонением от требований инструкций, может
стать источником сильных помех для радиосвязи. Однако отсутствие помех при каждой конкретной
установке не гарантируется. Если оборудование вызывает помехи теле- и радиоприема, наличие которых
определяется путем включения и выключения оборудования, пользователь может попытаться уменьшить
влияние помех, выполнив следующие действия:
•Измените направление или местоположение принимающей антенны.
•Увеличьте расстояние между оборудованием и приемником.
•Подключите оборудование к электросети, контур которой отличается от контура подключения
приемника.
•Обратитесь за помощью к дилеру или опытному техническому специалисту по радио и телевидению.
Данное устройство соответствует требованиям части 15 Правил FCC. Работа устройства
регламентируется следующими двумя условиями: (1) данное устройство не должно создавать вредных
помех; и (2) данное устройство должно принимать любые помехи, включая помехи, которые могут
вызывать сбои в работе.
Требования в отношении радиочастотного воздействия в Канаде
Стандарт Министерства инноваций, науки и экономического развития Канады ICES-003.
Этикетка соответствия: CAN ICES-3 (B)/NMB-3 (B).
Маркировка CE и Европейское экономическое пространство (ЕЭП)
Положение о соответствии стандартам
Zebra настоящим заявляет, что данное изделие удовлетворяет всем требованиям действующих директив
2014/30/EU, 2014/35/EU и 2011/65/EU. С полным текстом декларации о соответствии стандартам ЕС можно
ознакомиться по адресу: www.zebra.com/doc
.
15
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Данная таблица составлена в соответствии с требованиями RoHS, применимыми в Китае.
规定的限量要求以下。
16
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Тайвань
臺灣
公司資訊
台灣斑馬科技股份有限公司 / 台北市信義區松高路 9 號 13 樓
Taiwan RoHS Disclosure Table
限用物質含有情況標示聲明書
設備名稱: DS9908型號 (型式): DS9308
單元
Unit
印刷電路板及電子組件
金屬零件
電纜及電纜組件
塑料和聚合物零件
光學與光學元件
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。
Note 1: “Exceeding 0.1 wt%” and “exceeding 0.01 wt%” indicate that the percentage content of the restricted substance exceeds the reference percentage value of
presence condition.
備考2.〝O〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 2: “O” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
備考3.〝−〞係指該項限用物質為排除項目。
Note 3: The “−” indicates that the restricted substance corresponds to the exemption.
Restricted substances and its chemical symbols
鉛
(Pb)汞(Hg)鎘(Cd)
-OO OOO
-OO OOO
OOO OO O
OOO OO O
-OO OOO
Type designation (Type)
限用物質及其化學符號
(Cr
多溴聯苯
+6
)
(PBB)
六價鉻
多溴二苯醚
(PBDE)
Евразийский таможенный союз
Данный продукт соответствует требованиям знака EAC.
Заявление о соответствии WEEE (ТУРЦИЯ)
EEE Yönetmeliğine Uygundur
17
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Утилизация электрического и электронного оборудования
(WEEE)
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For
information on how to return product, please go to: www.zebra.com/weeeFrançais: Clients de l'Union Européenne : tous les produits en fin de cycle de vie doivent être retournés à Zebra
pour recyclage. Pour de plus amples informations sur le retour de produits, consultez : www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo
de vida para que sean reciclados. Si desea más información sobre cómo devolver un producto, visite:
www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на
Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес:
www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an
Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter
www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere
restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il
seguente sito Web: www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem.
Para obter informações sobre como devolver o produto, visite: www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te
worden teruggezonden voor recycling. Raadpleeg www.zebra.com/weee voor meer informatie over het
terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu
ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra
k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce: www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile.
Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: www.zebra.com/weee.
.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás
céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a www.zebra.com/weee
weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning.
Information om hur du returnerar produkten finns på www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun
tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til r
oplysningerne om returnering af produkter på: www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται
στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος,
επισκεφθείτε τη διεύθυνση www.zebra.com/weee στο Διαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati
għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur:
www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la
Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: www.zebra.com/weee.
ecirkulering, når de er udtjent. Læs
18
Краткое руководство по эксплуатации стационарного имидж-сканера DS9308
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za
informacije o vračilu izdelka obiščite: www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené
spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją
„Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai
pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir.
Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki Zebra na
recikliranje. Informacije o načinu vraćanja proizvoda potražite na web-stranici: www.zebra.com/weee.
19
www.zebra.com
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
