Funzioni
Altoparlante
Indicatore LED
Grilletto di
scansione
Finestra di
scansione
Porta per cavo
di interfaccia
All'host
Clip
Porta per
cavo di
interfaccia
Connettore modulare
cavo di interfaccia
1
23
Guida introduttiva dello scanner per imaging a mani libere DS9308
Inserimento del cavo
Per informazioni dettagliate, consultare la Guida di riferimento del prodotto.
3
Guida introduttiva dello scanner per imaging a mani libere DS9308
1
2
Apertura per il
rilascio del cavo
3
Rimozione del cavo
Per informazioni dettagliate, consultare la Guida di riferimento del prodotto.
4
Guida introduttiva dello scanner per imaging a mani libere DS9308
Inserimento dello scanner
Rimozione dello scanner
Montaggio
Per le istruzioni dettagliate, fare riferimento alla Guida di riferimento del prodotto.
Montaggio a parete
Montaggio su tavolo
Montaggio e blocco su tavolo
5
Guida introduttiva dello scanner per imaging a mani libere DS9308
Connettore USB
Cavo di interfaccia
Collegamento dell'interfaccia host
USB
Lo scanner digitale rileva automaticamente il tipo di interfaccia host e utilizza l'impostazione predefinita. Se
l'impostazione predefinita (*) non soddisfa le esigenze specifiche, eseguire la scansione di un altro dei codici a
barre host riportati di seguito.
*Tastiera USB HID
IBM OPOS
(USB portatile IBM con funzione di scansione
completa disattivata)
USB portatile IBM
SNAPI (Symbol Native API) con interfaccia di imaging
6
Guida introduttiva dello scanner per imaging a mani libere DS9308
RS-232
Lo scanner digitale rileva automaticamente il tipo di interfaccia host e utilizza l'impostazione predefinita. Se
l'impostazione predefinita (*) non soddisfa le esigenze specifiche, eseguire la scansione di un altro dei codici a
barre host riportati di seguito.
*Standard RS-232
Nixdorf RS-232 Modalità A
OPOS/JPOS
ICL RS-232
Nixdorf RS-232 Modalità B
Fujitsu RS-232
7

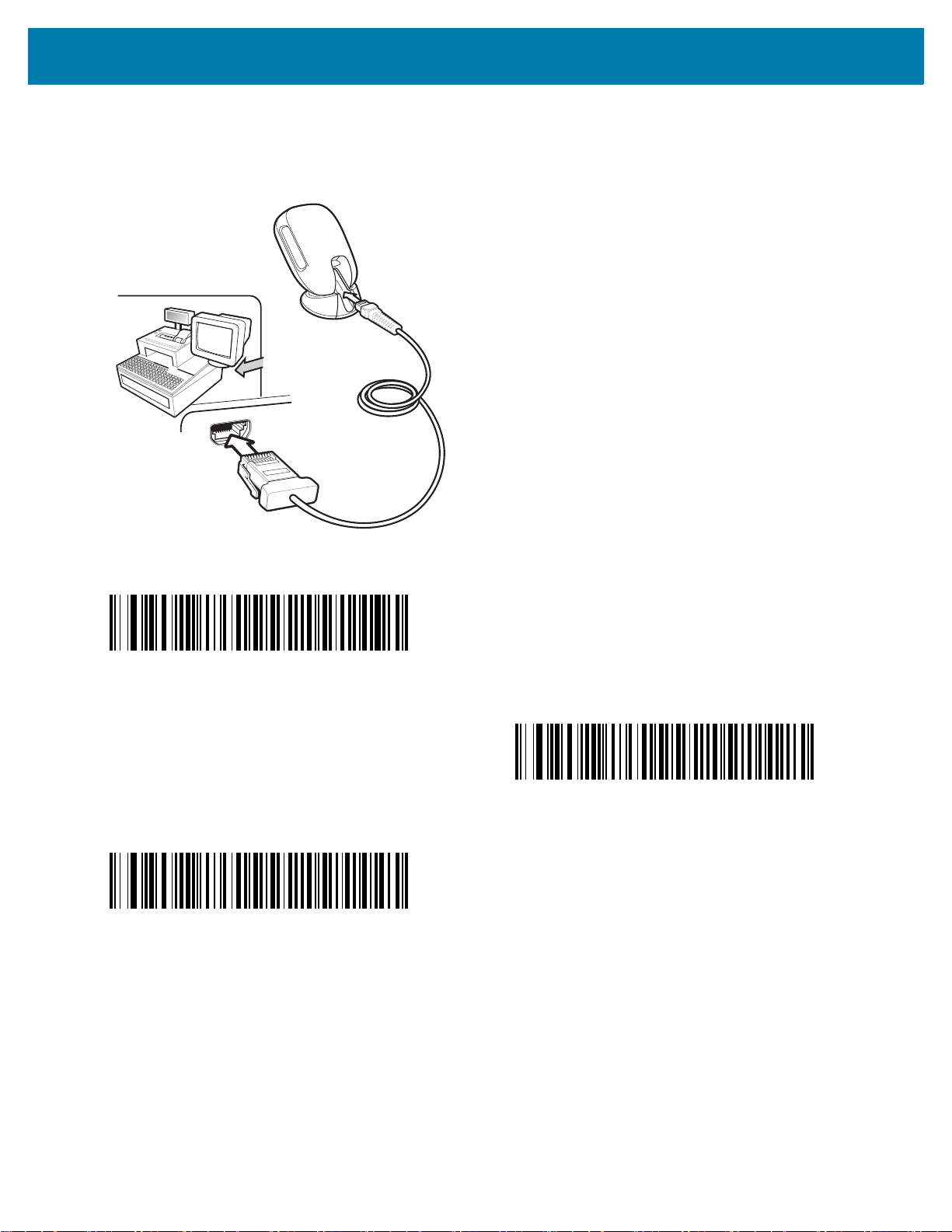

Guida introduttiva dello scanner per imaging a mani libere DS9308
IBM 46XX
Lo scanner digitale rileva automaticamente il tipo di interfaccia host. Non è prevista alcuna impostazione
predefinita. Eseguire la scansione di uno dei codici a barre riportati di seguito per selezionare la porta
appropriata.
Emulazione scanner non IBM (porta 5B)
Emulazione scanner da tavolo (porta 17)
Emulazione scanner portatile (porta 9B)
8
Guida introduttiva dello scanner per imaging a mani libere DS9308
Keyboard Wedge
Lo scanner digitale rileva automaticamente il tipo di interfaccia host e utilizza l'impostazione predefinita. Se
l'impostazione predefinita (*) non soddisfa le esigenze specifiche, eseguire la scansione del codice a barre IBM
PC/AT e IBM PC COMPATIBILE riportato di seguito.
*Notebook IBM AT
Impostazioni predefinite
Aggiunta di un tasto TAB
Per aggiungere un tasto TAB dopo i dati acquisiti, eseguire la scansione del codice a barre riportato di seguito.
IBM PC/AT e IBM PC compatibili
Ripristino delle impostazioni di fabbrica
Aggiunta di un tasto TAB
9
Guida introduttiva dello scanner per imaging a mani libere DS9308
Dispositivo portatile
A mani libere
(presentazione)
Per aggiungere un tasto Invio (a capo/nuova riga)
Per aggiungere un tasto Invio dopo i dati acquisiti, eseguire la scansione del codice a barre riportato di seguito.
Aggiunta di un tasto Invio
Esclusione Bloc Maiusc tramite USB
USB sostituisce tasto Bloc Maiusc
(Attiva)
Scansione
*USB non sostituisce tasto Bloc Maiusc
(Disattiva)
10
Guida introduttiva dello scanner per imaging a mani libere DS9308
012345
012345
012345
012345
Puntamento con dispositivo portatile
Indicazioni per l'utente (per impostazione predefinita)
IndicazioneSequenza del segnalatore acustico
AccensioneSegnali acustici basso/medio/alto
Codice a barre decodificatoSegnale acustico medio
Rilevato errore di trasmissione; dati ignorati4 segnali acustici bassi lunghi
Sequenza di programmazione corretta eseguitaSegnali acustici alto/basso
Sequenza di programmazione non corretta oppure
Segnali acustici lungo basso/lungo alto
annullamento del codice a barre acquisito
IndicazioneIndicatore LED
Scansione con dispositivo portatile
Scanner digitale acceso e pronto all'uso o scanner
Spento
non alimentato
Codice a barre decodificato correttamenteVerde lampeggiante
Errore di trasmissioneRosso
Scansione a mani libere (presentazione)
Scanner non alimentatoSpento
Scanner digitale pronto all'usoVerde
Codice a barre decodificato correttamenteMomentaneamente spento
Errore di trasmissioneRosso
11
Guida introduttiva dello scanner per imaging a mani libere DS9308
123Scan
123Scan è uno strumento software basato su PC di facile uso che consente la configurazione personalizzata di
uno scanner in modo rapido e semplice tramite un codice a barre o un cavo USB. Per ulteriori informazioni, visitare
la pagina Web all'indirizzo: www.zebra.com/123Scan
Funzionalità dell'utilità
•Configurazione del dispositivo
•Programmazione elettronica (cavo USB)
•Programmazione di codici a barre
•Visualizzazione dati - Registro scansione (per visualizzare i dati dei codici a barre acquisiti)
•Accesso alle informazioni di tracciamento delle risorse
•Aggiornamento del firmware e visualizzazione delle note sulla versione
•Gestione da remoto (generazione pacchetto SMS).
Troubleshooting
.
Scanner digitale non funzionante
Scanner non alimentatoCollegare lo scanner all'host alimentato oppure collegare
l'alimentatore.
Scanner digitale disattivatoAssicurarsi di utilizzare il cavo di interfaccia host corretto.
Lo scanner digitale decodifica il codice a barre, ma i dati non vengono trasmessi all'host
Interfaccia host non configurata correttamenteEseguire la scansione dei codici a barre dei parametri host appropriati.
Cavo di interfaccia allentatoAssicurarsi che tutti i cavi collegati siano saldamente fissati.
Regola ADF non validaProgrammare le regole ADF corrette.
Lo scanner digitale non decodifica il codice a barre
Scanner digitale non programmato per il tipo di
codice a barre
Il codice a barre è illeggibileVerificare che il codice a barre non sia illeggibile; provare la scansione
Distanza errata tra scanner e codice a barreAvvicinare o allontanare lo scanner dal codice a barre.
Dati sottoposti a scansione non visualizzati correttamente sull'host
Interfaccia host non configurata correttamenteEseguire la scansione dei codici a barre dei parametri host appropriati.
Assicurarsi che lo scanner sia programmato per leggere il tipo di
codice a barre di cui si sta eseguendo la scansione.
di un codice a barre di prova dello stesso tipo del codice a barre.
Area configurata in modo erratoSelezionare il Paese e lo schema di codifica della lingua appropriati.
12
Guida introduttiva dello scanner per imaging a mani libere DS9308
EVITARE
ANGOLI
ESTREMI CON
IL POLSO
EVITARE DI
PIEGARSI
EVITARE DI
ALLUNGARSI
Si consiglia di alternare mano
sinistra e mano destra,
effettuare delle pause e
variare le attività lavorative.
Guida per l'uso ottimale
Posizione ottimale del braccio
Evitare angoli estremi con il polso
Evitare di piegarsi e allungarsi
13
Guida introduttiva dello scanner per imaging a mani libere DS9308
Consigli utili in materia di salute e sicurezza
Consigli in materia di ergonomia
Avvertenza: per evitare o ridurre al minimo il rischio di danni dovuti a una postura scorretta, attenersi ai consigli
forniti di seguito. Rivolgersi al responsabile locale della salute e della sicurezza e operare nel rispetto dei
programmi di sicurezza per la prevenzione degli infortuni sul lavoro.
•Ridurre o eliminare i movimenti ripetitivi
•Mantenere una postura naturale
•Ridurre o evitare gli sforzi eccessivi
•Tenere gli oggetti utilizzati di frequente a portata di mano
•Eseguire le attività all'altezza corretta
•Ridurre o eliminare le vibrazioni
•Ridurre o eliminare la pressione diretta
•Disporre di workstation regolabili
•Disporre di sufficiente spazio libero
•Disporre di un ambiente di lavoro adeguato
•Migliorare le procedure di lavoro
Informazioni sulle normative
Questo dispositivo è approvato da Zebra Technologies Corporation.
La presente guida si riferisce al numero di modello DS9308.
Tutti i dispositivi Zebra sono progettati in conformità ai regolamenti e alle normative dei Paesi in cui vengono
commercializzati e riportano etichette a norma di legge.
Le traduzioni nelle lingue locali sono disponibili sul sito Web: www.zebra.com/support
Eventuali modifiche o cambiamenti apportati ad apparecchiature Zebra e non espressamente approvati da Zebra
possono invalidare il diritto dell'utente a utilizzare tali apparecchiature.
Temperatura di funzionamento massima dichiarata: 50°C.
AVVERTENZA Utilizzare esclusivamente accessori, batterie e caricabatteria con certificazione UL e
approvati da Zebra. NON tentare di ricaricare batterie o computer portatili umidi o
bagnati. Prima del collegamento a una fonte di alimentazione esterna, tutti i
componenti devono essere perfettamente asciutti.
Dispositivi LED
Classificato come "EXEMPT RISK GROUP" (GRUPPO DI RISCHIO ESENTE) in base alle norme IEC 62471:2006
ed EN 62471:2008.
Durata impulso: 1,5 ms
Alimentazione
.
Utilizzare SOLO un alimentatore ITE (SELV) certificato NRTL (Nationally Recognized Test Laboratory) e
approvato da Zebra con le seguenti specifiche elettriche: uscita 5 V CC, min. 0,8 A, temperatura ambiente
massima di almeno 50 °C. L'utilizzo di un altro tipo di alimentatore può risultare pericoloso e renderebbe nulla
qualsiasi approvazione assegnata a questa unità.
14
Guida introduttiva dello scanner per imaging a mani libere DS9308
Requisiti in materia di interferenze in radiofrequenza
Nota: la presente apparecchiatura è stata sottoposta a test e giudicata conforme ai limiti
previsti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle normative FCC.
Tali limiti sono concepiti per garantire una protezione adeguata contro le interferenze
dannose negli ambienti domestici.
La presente apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza. Se non è installata e
utilizzata conformemente alle istruzioni, può causare interferenze dannose nelle comunicazioni radio. Non è
escluso che ciò possa verificarsi anche in particolari tipi di installazioni. Nel caso in cui questa apparecchiatura
causi interferenze dannose per la ricezione radio o televisiva, rilevabili spegnendo e riaccendendo
l'apparecchiatura, si consiglia di eliminare queste interferenze adottando una o più delle misure seguenti:
•Riorientare o riposizionare l'antenna ricevente
•Aumentare la distanza tra il ricevitore e l'apparecchiatura
•Collegare l'apparecchiatura alla presa di un circuito diverso da quello a cui è collegato il ricevitore
•Rivolgersi al rivenditore o a un tecnico radio/TV esperto per ricevere assistenza.
Il presente dispositivo è conforme alle disposizioni della Parte 15 delle normative FCC. Il funzionamento è soggetto
alle due condizioni riportate di seguito: (1) il presente dispositivo non può causare interferenze pericolose e (2)
deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare funzionamenti
indesiderati.
Requisiti in materia di interferenze in radiofrequenza - Canada
Innovation, Science and Economic Development Canada ICES-003.
Etichetta di conformità: CAN ICES-3 (B)/NMB-3(B).
Marcatura e Spazio Economico Europeo (SEE)
Dichiarazione di conformità
Zebra dichiara che il presente dispositivo è conforme a tutte le direttive applicabili, 2014/30/EU, 2014/35/EU e
2011/65/EU. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.zebra.com/doc
Giappone (VCCI) - Consiglio di Controllo Volontario per l'Interferenza
Classe B ITE
.
Dichiarazione di avvertenza di Classe B ITE (Corea)
15
Guida introduttiva dello scanner per imaging a mani libere DS9308
La seguente tabella è stata creata in conformità ai requisiti della direttiva RoHS per la Cina.
铅
(Pb)汞(Hg)镉(Cd)
XOO OOO
XOO OOO
OOO OO O
OOO OO O
OOO OO O
OOO OO O
有害物质
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
规定的限量要求以下。
16
Guida introduttiva dello scanner per imaging a mani libere DS9308
Taiwan
臺灣
公司資訊
台灣斑馬科技股份有限公司 / 台北市信義區松高路 9 號 13 樓
Taiwan RoHS Disclosure Table
限用物質含有情況標示聲明書
設備名稱: DS9908型號 (型式): DS9308
單元
Unit
印刷電路板及電子組件
金屬零件
電纜及電纜組件
塑料和聚合物零件
光學與光學元件
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。
Note 1: “Exceeding 0.1 wt%” and “exceeding 0.01 wt%” indicate that the percentage content of the restricted substance exceeds the reference percentage value of
presence condition.
備考2.〝O〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 2: “O” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
備考3.〝−〞係指該項限用物質為排除項目。
Note 3: The “−” indicates that the restricted substance corresponds to the exemption.
Restricted substances and its chemical symbols
鉛
(Pb)汞(Hg)鎘(Cd)
-OO OOO
-OO OOO
OOO OO O
OOO OO O
-OO OOO
Type designation (Type)
限用物質及其化學符號
(Cr
+6
)
多溴聯苯
(PBB)
六價鉻
多溴二苯醚
(PBDE)
Unione doganale eurasiatica
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
Dichiarazione di conformità RAEE (Turchia)
EEE Yönetmeliğine Uygundur
17
Guida introduttiva dello scanner per imaging a mani libere DS9308
RAEE (Rifiuti di apparecchiature elettriche ed elettroniche)
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For
information on how to return product, please go to: www.zebra.com/weeeFrançais: Clients de l'Union Européenne : tous les produits en fin de cycle de vie doivent être retournés à Zebra
pour recyclage. Pour de plus amples informations sur le retour de produits, consultez : www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo
de vida para que sean reciclados. Si desea más información sobre cómo devolver un producto, visite:
www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на
Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес:
www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an
Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter
www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere
restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il
seguente sito Web: www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem.
Para obter informações sobre como devolver o produto, visite: www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te
worden teruggezonden voor recycling. Raadpleeg www.zebra.com/weee voor meer informatie over het
terugzenden van producten.
.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu
ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra
k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce: www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile.
Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás
céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a www.zebra.com/weee
weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning.
Information om hur du returnerar produkten finns på www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun
tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til r
oplysningerne om returnering af produkter på: www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται
στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος,
επισκεφθείτε τη διεύθυνση www.zebra.com/weee στο Διαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati
għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur:
www.zebra.com/weee.
ecirkulering, når de er udtjent. Læs
18
Guida introduttiva dello scanner per imaging a mani libere DS9308
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la
Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za
informacije o vračilu izdelka obiščite: www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené
spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją
„Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai
pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir.
Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki Zebra na
recikliranje. Informacije o načinu vraćanja proizvoda potražite na web-stranici: www.zebra.com/weee.
19
www.zebra.com
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
