Zebra DS8178 Reference Guide [ja]

DS8178

MN-002752-11JA

デジタル スキャナ

プロダクト リファレンス ガイド

DS8178 デジタル スキャナ

プロダクト リファレンス ガイド

MN-002752-11JA

改訂版 A

2021 年 8 月

ii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

本書のいかなる部分も Zebra の書面による許可なしには、いかなる形式でも、または電気的もしくは機械的
な手段でも複製または使用できません。これには、コピー、記録、または情報の保存および検索システムなど
電子的または機械的な手段が含まれます。本書の内容は、予告なしに変更される場合があります。

ソフトウェアは、厳密に「現状のまま」提供されます。ファームウェアを含むすべてのソフトウェアは、ラ
イセンスに基づいてユーザーに提供されます。Zebra は、本契約に基づいて提供される各ソフトウェアまたは
ファームウェア プログラム (ライセンス プログラム) を使用する譲渡不可で非排他的なライセンスをユーザー
に付与します。下記の場合を除き、事前に書面による Zebra の同意がなければ、ユーザーはライセンスを譲
渡、サブライセンス、または移譲できません。著作権法で認められる場合を除き、ライセンス プログラムの
全体または一部をコピーする権限はありません。ユーザーは、ライセンス プログラムを何らかの形式で、また
はライセンス プログラムの何らかの部分を変更、結合、または他のプログラムへ組み込むこと、ライセンス プ
ログラムからの派生物を作成すること、ライセンス プログラムを Zebra の書面による許可なしにネットワー
クで使用することを禁じられています。ユーザーは、本契約に基づいて提供されるライセンス プログラムに
ついて、Zebra の著作権に関する記載を保持し、承認を受けて作成する全体または一部のコピーにこれを含め
ることに同意します。ユーザーは、提供されるライセンス プログラムまたはそのいかなる部分についても、
逆コンパイル、逆アセンブル、デコード、またはリバース エンジニアリングを行わないことに同意します。

Zebra は、信頼性、機能、またはデザインを向上させる目的でソフトウェアまたは製品に変更を加えることが
できるものとします。

Zebra は、本製品の使用、または本書内に記載されている製品、回路、アプリケーションの使用が直接的また
は間接的な原因として発生する、いかなる製造物責任も負わないものとします。

明示的、黙示的、禁反言、またはその他の Zebra Technologies Corporation の知的財産権に基づくライセンス
は付与されません。Zebra 製品に組み込まれている機器、回路、およびサブシステムについてのみ、黙示的に
ライセンスが付与されるものとします。

改訂版履歴

元のガイドに対する変更を次に示します。

変更 日付 説明

MN-002752-11
改訂版 A

MN-002752-10
改訂版 A

8/2021 CDC ホスト バリエーションを追加。

6/2021 - 無線電波出力の超ロー パワー設定バーコードを追加

- 仮想テザー アラームを無効にするを更新

変更 日付 説明

MN-002752-09
改訂版 A

MN-002752-08
改訂版 A

MN-002752-07
改訂版 A

MN-002752-06
改訂版 A

MN-002752-05
改訂版 A

4/2021 以下を追加:

- AutoConfig ( クレードルを使用したスキャナのクローン作成 )

- バッテリ充電のユーザー通知の機能強化

- Datalogic ホスト形式

- Datalogic がサポートするコマンド

- Datalogic RS232 バリエーションを 表10-2 および 表10-3 に追加

- RS322 ホスト Datalogic バリエーション

- 仮想テザー

- ナイト モードで無線ビープ音通知をサイレントにする

- ナイト モードでバッテリ残量低下時のビープ音通知をサイレントにする

- ナイト モードでパラメータ プログラミング時のビープ音通知をサイレン
トにする

- Datalogic USB CDC ホスト バリエーション バーコード

以下を削除:

- 低電力モード

- マニュアルへのフィードバックの提供

- 「https

「データ解析」の項を更新。

12/2020 - Bluetooth Classic Bluetooth/Low Energy ( クレードル パラメータのみ / ク

- 問題のある用語を置き換え。

7/2020 - 123Scanの章を第 2 章 123Scan とソフトウェア ツール、第 16 章データ

- 第 2 章 123Scan の要件を更新

- 洗浄剤および消毒洗浄剤の一覧を更新

- スキャナ SDK、他のソフトウェア ツール、ビデオを更新

- LED の表示とトラブルシューティングを更新

- 表 4-2 に USB 認証情報を追加

- 第 16 章のデータ解析を追加

- リンクされた QR モード (パラメータ #1847) を追加

9/2019 PowerCap 情報を追加しました。

6/2019 - Simple COM ポート エミュレーションを削除しました。

- OCR テンプレートから「必須かつ非表示」を削除しました。

://www」

レードル ホストのみ ) を削除。

フォーマット: ADF、MDF、Preferred Symbol

iii

MN-002752-04
改訂版 A

- OCR チェック ディジット係数と OCR クワイエット ゾーンの数字キーボ
ード相互参照を更新しました。

- OCR テンプレートのデフォルトとテキストを更新しました。

- ハートビート間隔の最大値を更新しました。

- MSI チェック ディジットを更新しました。

- 1D クワイエット ゾーン レベルの下にある Symbol Technologies の参照を
更新しました。

- ISBT 連結を自動識別するための 4 番目の注記を追加しました。

10/2018 - Grid Matrix サンプル バーコードを追加しました。

- 医療機関向けに承認された洗浄剤を更新しました。

- 「安全な医薬品」を「securPharm」に更新しました。

iv DS8178 デジタル スキャナ プロダクト リファレンス ガイド

変更 日付 説明

MN-002752-03
改訂版 A

7/2018 以下を更新:

- Zebra 著作権宣言文

- トラブルシューティング

- JIRA 問題 (上位ピクセル アドレス、最小/最大ハートビート間隔の変更)

- 修飾キャラクタの表 E-3 (Malimark、GS1 Data Matrix、GS1 QR の欠如)

- MOD 10/MOD 11 ～ MOD 11/MOD　10

- 123Scan の章

- OCR パラメータ 1766 および 1770

- Digimarc バーコードと説明文を付録 A デフォルト表に追加

- ランプ モード制御のデフォルト値

- 自動再接続機能

- STC 情報によるペアリング バーコードのフォーマット

- ISBT 連結のデフォルト値

- SSI ボーレートのバーコードの下にある値: 230,400、460,800、921,600

- CR8178- PC の図と測定値の吹き出し

- RSS Expanded を GS1 DataBar Expanded に変更 (Digimarc の章)

- 「ハンズフリー読み取りセッション タイムアウト」の表の第 1 行目

- ISBT 128 のデフォルト値を無効に変更

- 無線電波出力 (パラメータ番号 1324): DS8178 は、Bluetooth Class 1 認定
および Class 2 対応の無線を使用

- Bluetooth 無線、リンク、およびバッチ操作: DS8178 デジタル スキャナ
は、Bluetooth Class 1 認定および Class 2 対応の無線を搭載

- Microsoft UWP USB を USB HID POS に変更

- OCR 共通フォントを削除

- 「Bluetooth 無線、リンク、およびバッチ操作」の下 - Bluetooth Class 1 認
定および Class 2 対応の無線範囲を 100m/330ft に変更

- ピックリスト モードの説明

- 「トリガーを 2 回引いて再接続」を移動

- ナイト モード

- 「画像トリミングを無効にする」のサイズ

-「

自動照準から低電力モードへのタイムアウト

- バイブレータ - HC のみ

- 「<BEL> キャラクタによるビープ音」をユーザー設定に移動

- ランプ モード - 「10 分」、「30 分」、「常にオン」を削除

- Grid Matrix 反転のデフォルト値を「標準のみ」に更新

- Grid Matrix ミラーのデフォルト値を「標準のみ」に更新

以下を追加:

- 注: ISBT 連結有効時または ISBT 連結自動識別時

- 連結セット コード 128 セキュリティ レベルを レベル 2 に設定

- 照明の明るさパラメータ

- Grid Matrix パラメータ

- Grid Matrix の記号 I、AIM ID、AIM コード修飾キャラクタ

- OCR パラメータ: OCR 共通フォントの有効化/無効化、OCR
Redundancy

- GS1 DataBar のバリエーション

- 新しい GS1 DataBar のバリエーションのサンプル バーコード

- 新しい Microsoft UWP USB (USB ホスト タイプ) ホスト パラメータ

- 新しいトラブルシューティングの行: ペアリング要求がキャンセルされて
も LED が点滅

- ドライバーズ ライセンス解析パラメータ番号

- 安全な医薬品と安全な医薬品の出力フォーマット パラメータ

- トリガーの 2 度押しによる再ペアリング

- 「バッテリの属性」の付録

- 「スキャン速度分析」の付録

- Febraban パラメータ

- バッテリ消費抑制モード

-

TGCS (IBM) USB ダイレクト I/O ビープ音

」を再追加

変更 日付 説明

MN-002752-02
改訂版 A

MN-002752-01
改訂版 A

03/2017 以下を更新:

- サンプル バーコードの付録

- OCR に関する章

- 非トリミング画像サイズ

- メンテナンス/技術仕様に関する章

- Matrix 2 of 5 デフォルト

- パラメータ名の変更: GS1 DataBar-14 から GS1 DataBar Omnidirectional
以下を追加:

- Digimarc の章

- ペアリング解除の注釈

- ボーレート 4,800 (注釈を削除: このデジタル スキャナは、9,600bps 未満
のボーレートをサポートしていません。

- バーコードのトラブルシューティング

- DotCode パラメータ

01/2017 初期リリース

v

vi DS8178 デジタル スキャナ プロダクト リファレンス ガイド

目次

改訂版履歴 ......................................................................................................................................... ii

このガイドについて

はじめに.......................................................................................................................................... xxv

構成................................................................................................................................................. xxv

デジタル スキャナ .................................................................................................................... xxv

クレードル ............................................................................................................................... xxvi

関連する製品ラインの構成............................................................................................................ xxvi

ケーブル................................................................................................................................... xxvi

章の説明 .............................................................................................................................................. xxvii

表記規則....................................................................................................................................... xxviii

関連文書......................................................................................................................................... xxix

サービスに関する情報 ................................................................................................................... xxix

第 1 章 : はじめに

はじめに ......................................................................................................................................... 1-1

インタフェース .............................................................................................................................. 1-1

パッケージの開梱 .......................................................................................................................... 1-1

DS8178 の機能 .............................................................................................................................. 1-2

クレードルの外観 .......................................................................................................................... 1-2

標準クレードル ........................................................................................................................ 1-3

プレゼンテーション クレードル .............................................................................................. 1-4

クレードルの接続 .................................................................................................................... 1-4

ホスト インタフェースの変更 ................................................................................................. 1-4

DC 電源の使用 ......................................................................................................................... 1-5

クレードルの取り付け ............................................................................................................. 1-5

Document Capture Stand の使用 ................................................................................................... 1-6

DS8178 バッテリ/PowerCap ......................................................................................................... 1-7

DS8178 バッテリ/PowerCap の充電 ....................................................................................... 1-7

放電したバッテリ/PowerCap の回復 ....................................................................................... 1-8

デジタル スキャナ バッテリまたはコンデンサの電源切断 ..................................................... 1-8

DS8178 バッテリの統計情報機能 ............................................................................................ 1-8

DS8178 PowerCap の統計情報機能 ........................................................................................ 1-9

バッテリ/PowerCap の取り付け ............................................................................................ 1-10

viii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

バッテリ/PowerCap カバーの取り外し ................................................................................. 1-12

クレードルへのスキャナのセット ............................................................................................... 1-13

ホスト コンピュータに対するデータの送信 ................................................................................ 1-14

ペアリング ............................................................................................................................. 1-14

ホスト接続の切断 .................................................................................................................. 1-14

スキャナの設定 ............................................................................................................................ 1-14

無線通信 ....................................................................................................................................... 1-15

アクセサリ ................................................................................................................................... 1-15

第 2 章 : 123Scan とソフトウェア ツール

はじめに ......................................................................................................................................... 2-1

123Scan ......................................................................................................................................... 2-1

123Scan との通信 .................................................................................................................... 2-2

123Scan の要件 ....................................................................................................................... 2-2

123Scan の情報 ....................................................................................................................... 2-2

スキャナ SDK、その他のソフトウェア ツール、およびビデオ .............................................. 2-3

Scanner Control アプリ ................................................................................................................. 2-4

Scan-To-Connect (STC) ユーティリティ ...................................................................................... 2-4

第 3 章 : データの読み取り

はじめに ......................................................................................................................................... 3-1

ビープ音および LED インジケータ ............................................................................................... 3-1

デジタル スキャナ インジケータ ............................................................................................. 3-1

クレードルの LED インジケータ ............................................................................................. 3-4

スキャン ......................................................................................................................................... 3-7

ハンドヘルド スキャン ............................................................................................................ 3-7

ハンズフリー スキャン ............................................................................................................ 3-7

デジタル スキャナでの照準 ..................................................................................................... 3-8

読み取り範囲 ............................................................................................................................... 3-10

第 4 章 : メンテナンス、トラブルシューティングおよび技術仕様

はじめに ......................................................................................................................................... 4-1

メンテナンス ................................................................................................................................. 4-1

既知の有害成分 ........................................................................................................................ 4-2

標準 DS8178 デジタル スキャナおよび CR8178 クレードル用の認定洗浄剤 ........................ 4-2

DS8178 デジタル スキャナおよび CR8178 クレードルの医療構成用の認定消毒洗浄剤 ....... 4-2

デジタル スキャナのクリーニング .......................................................................................... 4-3

トラブルシューティング ............................................................................................................... 4-5

スキャナ パラメータのダンプ ................................................................................................. 4-9

バージョンの送信 .................................................................................................................. 4-10

ソフトウェア バージョンの通知 ...................................................................................... 4-10

シリアル番号 .................................................................................................................... 4-10

製造情報 ........................................................................................................................... 4-10

技術仕様 ....................................................................................................................................... 4-11

クレードルの信号の説明 ............................................................................................................. 4-16

第 5 章 : 無線通信

はじめに ......................................................................................................................................... 5-1

目次 ix

パラメータの設定 .......................................................................................................................... 5-1

スキャン シーケンスの例 ......................................................................................................... 5-2

スキャン中のエラー ................................................................................................................. 5-2

無線通信パラメータのデフォルト ................................................................................................. 5-2

無線ビープ音の定義 ....................................................................................................................... 5-4

無線通信ホスト タイプ .................................................................................................................. 5-4

Bluetooth Classic と Low Energy Bluetooth ............................................................................. 5-4

クレードル ............................................................................................................................... 5-5

ヒューマン インタフェース デバイス (HID) キーボード エミュレーション ........................... 5-6

Simple Serial Interface (SSI) .................................................................................................... 5-7

シリアル ポート プロファイル (SPP) ...................................................................................... 5-9

Bluetooth Technology Profile Support ...................................................................................... 5-9

セントラル/ペリフェラルのセット アップ .............................................................................. 5-9

セントラル ....................................................................................................................... 5-10

ペリフェラル .................................................................................................................... 5-10

Bluetooth フレンドリ名 ............................................................................................................... 5-10

検出可能モード ...................................................................................................................... 5-11

Wi-Fi フレンドリ モード .............................................................................................................. 5-12

注 ............................................................................................................................................ 5-12

Wi-Fi フレンドリ チャネルの除外 .......................................................................................... 5-12

Wi-Fi チャネルの除外 ....................................................................................................... 5-12

無線電波出力 ............................................................................................................................... 5-14

リンク監視タイムアウト ........................................................................................................ 5-15

Bluetooth 無線の状態 ................................................................................................................... 5-16

HID ホスト パラメータ ................................................................................................................ 5-16

Apple iOS 対応 HID 機能 ....................................................................................................... 5-16

HID キーボード キーストローク遅延 ..................................................................................... 5-17

HID Caps Lock オーバーライド ............................................................................................. 5-17

HID での不明な文字の無視 .................................................................................................... 5-18

キーパッドのエミュレート .................................................................................................... 5-18

Fast HID キーボード .............................................................................................................. 5-19

クイック キーパッド エミュレーション ................................................................................ 5-19

HID キーボードの FN1 置換 .................................................................................................. 5-20

HID ファンクション キーのマッピング ................................................................................. 5-20

Caps Lock のシミュレート .................................................................................................... 5-21

大文字/小文字の変換 .............................................................................................................. 5-21

自動再接続機能 ............................................................................................................................ 5-22

自動再接続オプション ........................................................................................................... 5-23

再接続試行のビープ音フィードバック .................................................................................. 5-24

再接続試行間隔 ...................................................................................................................... 5-24

試行間のスリープ ......................................................

再試行回数 ............................................................................................................................. 5-27

通信エリア外インジケータ .......................................................................................................... 5-28

装着時のビープ音 ........................................................................................................................ 5-28

デジタル スキャナからクレードルへのサポート ........................................................................ 5-29

動作モード ............................................................................................................................. 5-29

ポイントトゥポイント通信 .............................................................................................. 5-29

マルチポイントトゥポイント通信 ................................................................................... 5-29

パラメータ ブロードキャスト (クレードル ホストのみ) ....................................................... 5-30

ペアリング ............................................................................................................................. 5-30

............................................................ 5-26

x DS8178 デジタル スキャナ プロダクト リファレンス ガイド

ペアリング モード ........................................................................................................... 5-31

ロック オーバーライド .................................................................................................... 5-31

ペアリング方法 ...................................................................................................................... 5-32

トリガーを 2 回引いて再接続 .......................................................................................... 5-32

ペアリング解除 ................................................................................................................ 5-32

ペアリングの切り替え ..................................................................................................... 5-33

Scan-To-Connect (STC) ユーティリティを使用したペアリング

バーコードのフォーマット .................................................................................................... 5-33

コネクション維持時間 ........................................................................................................... 5-33

考慮事項 ........................................................................................................................... 5-34

AutoConfig (クレードルを使用したスキャナのクローン作成) .............................................. 5-35

クレードルの構成 ............................................................................................................ 5-36

バッチ モード .............................................................................................................................. 5-36

動作モード ....................................................................................................................... 5-37

永続的バッチ ストレージ ............................................................................................................ 5-40

呼び出しボタン ............................................................................................................................ 5-40

呼び出しオプション ..................................................................................................................... 5-41

呼び出しモード ...................................................................................................................... 5-41

呼び出し状態のタイムアウト ................................................................................................ 5-41

Bluetooth セキュリティ ............................................................................................................... 5-42

PIN コード ............................................................................................................................. 5-42

可変 PIN コード ............................................................................................................... 5-42

Bluetooth セキュリティ レベル .............................................................................................. 5-44

仮想テザー ................................................................................................................................... 5-45

スキャナでのアラームの設定 ................................................................................................ 5-45

スキャナでのオーディオ仮想テザー アラーム ................................................................ 5-46

スキャナでの LED 仮想テザー アラーム ......................................................................... 5-46

スキャナでの照明仮想テザー アラーム ........................................................................... 5-47

スキャナでの触覚仮想テザー アラーム (DS8178-HC のみ) ............................................ 5-47

クレードルでの仮想テザー アラーム ..................................................................................... 5-48

仮想アラームが有効になる前の遅延 ...................................................................................... 5-48

仮想テザー アラーム鳴動時間 ............................................................................................... 5-49

アラームの停止 ................................................................................................................ 5-49

仮想テザー アラームを無効にする ........................................................................................ 5-50

仮想テザー アラームの一時停止時間 ..................................................................................... 5-50

仮想テザー アラームの考慮事項 ...................................................................................... 5-51

Bluetooth 無線、リンク、およびバッチ操作 ............................................................................... 5-52

デジタル スキャナ用に iOS または Android 製品を設定する方法 ......................................... 5-52

第 6 章 : ユーザー設定

はじめに ......................................................................................................................................... 6-1

スキャン シーケンスの例 .............................................................................................................. 6-2

スキャン中のエラー ....................................................................................................................... 6-2

ユーザー設定パラメータのデフォルト値 ...................................................................................... 6-2

パラメータ ..................................................................................................................................... 6-6

デフォルト パラメータ ............................................................................................................ 6-6

パラメータ バーコードのスキャン .......................................................................................... 6-7

読み取り成功時のビープ音 ...................................................................................................... 6-7

<BEL> キャラクタによるビープ音 .......................................................................................... 6-8

目次 xi

直接読み取りインジケータ ...................................................................................................... 6-9

ビープ音の音量 ...................................................................................................................... 6-10

ビープ音の音程 ...................................................................................................................... 6-11

ビープ音を鳴らす時間 ........................................................................................................... 6-12

電源投入時ビープ音の抑制 .................................................................................................... 6-12

読み取りバイブレータ (DS8178-HC のみ) ............................................................................ 6-13

読み取りバイブレータの継続時間 (DS8178-HC のみ) .......................................................... 6-13

ナイト モード (DS8178-HC のみ) .......................................................................................... 6-15

ナイト モード トリガー ................................................................................................... 6-16

ナイト モードの切り替え ................................................................................................. 6-16

ナイト モードで無線ビープ音通知をサイレントにする .................................................. 6-17

ナイト モードでバッテリ残量低下時のビープ音通知をサイレントにする ..................... 6-18

ナイト モードでパラメータ プログラミング時のビープ音通知をサイレントにする ...... 6-19

ランプ モード ......................................................................................................................... 6-21

ランプ モード制御 ........................................................................................................... 6-21

ランプ モードのタイムアウト ......................................................................................... 6-22

低電力モード移行時間 ........................................................................................................... 6-22

自動照準から低電力モードへのタイムアウト ....................................................................... 6-24

バッテリ消費抑制モード ........................................................................................................ 6-25

ハンドヘルド トリガー モード .............................................................................................. 6-26

ハンズフリー モード .............................................................................................................. 6-27

ハンドヘルド読み取り照準パターン ...................................................................................... 6-27

ハンズフリー読み取り照準パターン ...................................................................................... 6-28

ピックリスト モード .............................................................................................................. 6-29

FIPS モード ........................................................................................................................... 6-30

連続バーコード読み取り ........................................................................................................ 6-30

ユニーク バーコードの通知 ................................................................................................... 6-31

読み取りセッション タイムアウト ........................................................................................ 6-31

ハンズフリー読み取りセッション タイムアウト ................................................................... 6-32

同一バーコードの読み取り間隔 ............................................................................................. 6-33

異なるバーコードの読み取り間隔 ......................................................................................... 6-33

同一バーコードのトリガー タイムアウト ............................................................................. 6-34

Decode Mirror Images (Data Matrix のみ) .............................................................................. 6-35

携帯電話/ディスプレイ モード .............................................................................................. 6-36

PDF 優先 ................................................................................................................................ 6-37

PDF 優先のタイムアウト ....................................................................................................... 6-38

プレゼンテーション モードの読み取り範囲 .......................................................................... 6-38

読み取り照明 .......................................................................................................................... 6-39

照明の明るさ .......................................................................................................................... 6-39

モーション トレランス (ハンドヘルド トリガー モードのみ) ............................................... 6-40

バッテリ/PowerCap しきい値 ................................................................................................ 6-41

Enter キーの挿入 .................................................................................................................... 6-42

コード ID キャラクタの転送 .................................................................................................. 6-42

プリフィックス/サフィックス値 ............................................................................................ 6-44

スキャン データ転送フォーマット ........................................................................................ 6-45

FN1 置換値 ............................................................................................................................. 6-46

「NR (読み取りなし)」メッセージの転送 ............................................................................. 6-47

ハートビート間隔 .................................................................................................................. 6-48

securPharm の読み取り ......................................................................................................... 6-49

securPharm の出力フォーマット .......................................................................................... 6-50

xii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

サンプル GS1 フォーマット ............................................................................................ 6-50

サンプル IFA フォーマット .............................................................................................. 6-51

securPharm の出力フォーマット バーコード ................................................................. 6-52

バッテリ充電のユーザー通知の機能強化 .............................................................................. 6-53

第 7 章 : イメージング設定

はじめに ......................................................................................................................................... 7-1

スキャン シーケンスの例 .............................................................................................................. 7-2

スキャン中のエラー ....................................................................................................................... 7-2

イメージング設定パラメータのデフォルト値 ............................................................................... 7-2

イメージング設定 .......................................................................................................................... 7-4

動作モード ............................................................................................................................... 7-4

読み取りモード .................................................................................................................. 7-4

スナップショット モード ................................................................................................... 7-4

画像読み取り照明 .................................................................................................................... 7-5

画像読み取りの自動露出 .......................................................................................................... 7-5

固定露出 ................................................................................................................................... 7-6

固定ゲイン ............................................................................................................................... 7-6

スナップショット モードのゲイン/露出優先度 ....................................................................... 7-7

スナップショット モードのタイムアウト ............................................................................... 7-8

スナップショット照準パターン ............................................................................................... 7-9

動作モードの変更をサイレントにする .................................................................................... 7-9

画像トリミング ...................................................................................................................... 7-10

ピクセル アドレスにトリミング ............................................................................................ 7-11

画像サイズ (ピクセル数) ........................................................................................................ 7-12

画像の明るさ (ターゲット ホワイト) ..................................................................................... 7-13

JPEG 画像オプション ............................................................................................................ 7-13

JPEG ターゲット ファイル サイズ ........................................................................................ 7-14

JPEG 画質およびサイズ値 .................................................................................................... 7-14

画像強調 ................................................................................................................................. 7-15

画像ファイル形式の選択 ........................................................................................................ 7-16

画像の回転 ............................................................................................................................. 7-17

ピクセルあたりのビット数 .................................................................................................... 7-18

署名読み取り .......................................................................................................................... 7-19

出力ファイル形式 ............................................................................................................ 7-19

署名読み取りファイル形式セレクタ ...................................................................................... 7-20

署名読み取りのピクセルあたりのビット数 ........................................................................... 7-21

署名読み取りの幅 .................................................................................................................. 7-22

署名読み取りの高さ ............................................................................................................... 7-22

署名読み取りの JPEG 画質 ................................................................................................... 7-22

第 8 章 : USB インタフェース

はじめに ......................................................................................................................................... 8-1

USB インタフェースの接続 ........................................................................................................... 8-1

USB パラメータのデフォルト ....................................................................................................... 8-3

USB ホスト パラメータ ................................................................................................................. 8-4

USB デバイス タイプ ............................................................................................................... 8-4

CDC ホスト バリエーション ................................................................................................... 8-6

Symbol Native API (SNAPI) ステータス ハンドシェイク ........................................................ 8-7

目次 xiii

USB キーストローク遅延 ........................................................................................................ 8-7

USB Caps Lock オーバーライド .............................................................................................. 8-8

不明な文字の無視 (USB 専用) ................................................................................................. 8-8

不明バーコードを Code 39 に変換 (USB 専用) ....................................................................... 8-9

キーパッドのエミュレート ...................................................................................................... 8-9

先行ゼロのキーパッドのエミュレート .................................................................................... 8-9

クイック キーパッド エミュレーション ................................................................................ 8-10

USB キーボードの FN1 置換 ................................................................................................. 8-10

ファンクション キーのマッピング ........................................................................................ 8-11

Caps Lock のシミュレート .................................................................................................... 8-11

大文字/小文字の変換 .............................................................................................................. 8-12

静的 CDC (USB 専用) ............................................................................................................ 8-12

オプションの USB パラメータ .................................................................................................... 8-13

TGCS (IBM) USB ダイレクト I/O ビープ音 ........................................................................... 8-13

TGCS (IBM) USB ビープ指示 ................................................................................................ 8-13

TGCS (IBM) USB バーコード設定指示 .................................................................................. 8-14

USB のポーリング間隔 .......................................................................................................... 8-15

USB 高速 HID ........................................................................................................................ 8-17

IBM 仕様バージョン ............................................................................................................... 8-17

USB の ASCII キャラクタ セット ................................................................................................ 8-17

第 9 章 : SSI インタフェース

はじめに ......................................................................................................................................... 9-1

通信 ................................................................................................................................................ 9-1

SSI トランザクション ................................................................................................................... 9-3

一般的なデータ トランザクション .......................................................................................... 9-3

ACK/NAK ハンドシェイク ................................................................................................. 9-3

読み取りデータの送信 ............................................................................................................. 9-4

ACK/NAK が有効でパケット化データの場合 .................................................................... 9-4

ACK/NAK が有効で非パケット化 ASCII データの場合 ...................................................... 9-4

ACK/NAK が無効でパケット化 DECODE_DATA の場合 ................................................... 9-5

ACK/NAK が無効で非パケット化 ASCII データの場合 ...................................................... 9-5

通信の概要 ..................................................................................................................................... 9-5

RTS/CTS 制御線 ...................................................................................................................... 9-5

ACK/NAK オプション .............................................................................................................. 9-5

データのビット数 .................................................................................................................... 9-5

シリアル レスポンス タイムアウト ......................................................................................... 9-6

リトライ ................................................................................................................................... 9-6

ボーレート、ストップ ビット、パリティ、レスポンス タイムアウト、

ACK/NAK ハンドシェイク ....................................................................................................... 9-6

エラー ...................................................................................................................................... 9-6

SSI 通信を使用する際の注意点 ..................................................................................................... 9-6

SSI を使用した低電力モード移行時間の使用 ............................................................................... 9-7

SSI 経由の RSM コマンド/応答のカプセル化 ............................................................................... 9-8

コマンド構造 ............................................................................................................................ 9-8

応答構造 .........................................................................................................................

トランザクションの例 ............................................................................................................. 9-9

デバイスがサポートするパケット サイズをホストから照会するコマンド ....................... 9-9

デバイスからのパケット サイズ情報の応答 ...................................................................... 9-9

.......... 9-8

xiv DS8178 デジタル スキャナ プロダクト リファレンス ガイド

診断情報を取得するホストからのコマンド ....................................................................... 9-9

デバイスからの診断情報の応答 ......................................................................................... 9-9

Simple Serial Interface のデフォルト パラメータ ....................................................................... 9-10

SSI ホスト パラメータ ................................................................................................................ 9-11

SSI ホストの選択 ................................................................................................................... 9-11

ボーレート ............................................................................................................................. 9-12

パリティ ................................................................................................................................. 9-13

パリティのチェック ............................................................................................................... 9-14

ストップ ビット ..................................................................................................................... 9-14

ソフトウェア ハンドシェイク ............................................................................................... 9-15

ホストの RTS 制御線の状態 .................................................................................................. 9-16

読み取りデータ パケット フォーマット ................................................................................ 9-16

ホスト シリアル レスポンス タイムアウト ........................................................................... 9-17

ホスト キャラクタ タイムアウト ........................................................................................... 9-18

マルチパケット オプション ................................................................................................... 9-19

パケット間遅延 ...................................................................................................................... 9-20

イベント通知 ............................................................................................................................... 9-21

読み取りイベント .................................................................................................................. 9-21

起動イベント .......................................................................................................................... 9-22

パラメータ イベント .............................................................................................................. 9-22

第 10 章 : RS-232 インタフェース

はじめに ....................................................................................................................................... 10-1

RS-232 インタフェースの接続 .................................................................................................... 10-2

RS-232 パラメータのデフォルト ................................................................................................ 10-3

RS-232 ホスト パラメータ .......................................................................................................... 10-4

RS-232 ホスト タイプ ........................................................................................................... 10-8

ボーレート ........................................................................................................................... 10-10

パリティ ............................................................................................................................... 10-11

ストップ ビットの選択 ........................................................................................................ 10-12

データ ビット ....................................................................................................................... 10-12

受信エラーのチェック ......................................................................................................... 10-13

ハードウェア ハンドシェイク ............................................................................................. 10-13

ソフトウェア ハンドシェイク ............................................................................................. 10-15

ホスト シリアル レスポンス タイムアウト ......................................................................... 10-17

RTS 制御線の状態 ............................................................................................................... 10-18

<BEL> キャラクタによるビープ音 ...................................................................................... 10-18

キャラクタ間遅延 ................................................................................................................ 10-19

Nixdorf のビープ音/LED オプション .................................................................................... 10-20

不明な文字の無視 ................................................................................................................ 10-20

Datalogic ホスト形式 ........................................................................................................... 10-21

Datalogic がサポートするコマンド ...................................................................................... 10-21

RS-232 の ASCII キャラクタ セット ......................................

................................................... 10-22

第 11 章 : IBM 468X/469X インタフェース

はじめに ....................................................................................................................................... 11-1

IBM 468X/469X ホストへの接続 .................................................................................................. 11-2

IBM パラメータのデフォルト ...................................................................................................... 11-3

IBM 468X/469X ホスト パラメータ ............................................................................................. 11-4

目次 xv

ポート アドレス ..................................................................................................................... 11-4

不明バーコードを Code 39 に変換 ........................................................................................ 11-5

RS-485 ビープ指示 ................................................................................................................ 11-5

RS-485 バーコード設定指示 .................................................................................................. 11-6

IBM-485 仕様バージョン ....................................................................................................... 11-6

第 12 章 : Keyboard Wedge インタフェース

はじめに ....................................................................................................................................... 12-1

Keyboard Wedge インタフェースの接続 .................................................................................... 12-2

Keyboard Wedge パラメータのデフォルト値 ............................................................................. 12-3

Keyboard Wedge ホストのパラメータ ........................................................................................ 12-4

Keyboard Wedge ホストのタイプ ......................................................................................... 12-4

不明な文字の無視 .................................................................................................................. 12-4

キーストローク遅延 ............................................................................................................... 12-5

キーストローク内遅延 ........................................................................................................... 12-5

代替用数字キーパッド エミュレーション ............................................................................. 12-6

クイック キーパッド エミュレーション ................................................................................ 12-6

Caps Lock のシミュレート .................................................................................................... 12-7

Caps Lock オーバーライド .................................................................................................... 12-7

Wedge の大文字/小文字変換 ................................................................................................. 12-8

ファンクション キーのマッピング ........................................................................................ 12-8

FN1 置換 ................................................................................................................................ 12-9

Make/Break の送信 ................................................................................................................ 12-9

キーボード マップ ............................................................................................................... 12-10

Keyboard Wedge の ASCII キャラクタ セット ......................................................................... 12-10

第 13 章 : シンボロジー

はじめに ....................................................................................................................................... 13-1

スキャン シーケンスの例 ............................................................................................................ 13-1

スキャン中のエラー ..................................................................................................................... 13-2

シンボロジー パラメータのデフォルト一覧 ................................................................................ 13-2

すべてのコード タイプの有効化/無効化 ...................................................................................... 13-8

UPC/EAN ..................................................................................................................................... 13-8

UPC-A の有効化/無効化 ......................................................................................................... 13-8

UPC-E の有効化/無効化 ......................................................................................................... 13-9

UPC-E1 の有効化/無効化 ....................................................................................................... 13-9

EAN-8/JAN-8 の有効化/無効化 ............................................................................................ 13-10

EAN-13/JAN-13 の有効化/無効化 ........................................................................................ 13-10

Bookland EAN の有効化/無効化 ........................................................................................... 13-11

UPC/EAN/JAN サプリメンタルの読み取り ......................................................................... 13-12

ユーザー プログラマブル サプリメンタル .......................................................................... 13-15

UPC/EAN/JAN サプリメンタルの読み取り繰り返し回数 .................................................... 13-15

UPC/EAN/JAN サプリメンタルの AIM ID フォーマット ..................................................... 13-16

UPC 縮小クワイエット ゾーン ............................................................................................ 13-17

UPC-A チェック ディジットの転送 ..................................................................................... 13-17

UPC-E チェック ディジットの転送 ..................................................................................... 13-18

UPC-E1 チェック ディジットの転送 ................................................................................... 13-18

UPC-A プリアンブル ........................................................................................................... 13-19

UPC-E プリアンブル ..................................................

......................................................... 13-20

xvi DS8178 デジタル スキャナ プロダクト リファレンス ガイド

UPC-E1 プリアンブル ......................................................................................................... 13-21

UPC-E から UPC-A への変換 .............................................................................................. 13-22

UPC-E1 から UPC-A への変換 ............................................................................................ 13-22

EAN-8/JAN-8 拡張 ............................................................................................................... 13-23

Bookland ISBN フォーマット .............................................................................................. 13-23

UCC クーポン拡張コード .................................................................................................... 13-24

クーポン レポート ............................................................................................................... 13-24

ISSN EAN ............................................................................................................................ 13-25

Code 128 ................................................................................................................................... 13-25

Code 128 の有効化/無効化 .................................................................................................. 13-25

Code 128 の読み取り桁数設定 ............................................................................................ 13-26

GS1-128 (以前の UCC/EAN-128) の有効化/無効化 ............................................................. 13-28

ISBT 128 の有効化/無効化 ................................................................................................... 13-28

ISBT 連結 ............................................................................................................................. 13-29

ISBT テーブルのチェック .................................................................................................... 13-30

ISBT 連結の読み取り繰り返し回数 ..................................................................................... 13-30

Code 128 セキュリティ レベル ........................................................................................... 13-31

Code 128 縮小クワイエット ゾーン .................................................................................... 13-32

Code 128 <FNC4> の無視 ................................................................................................... 13-32

Code 39 ..................................................................................................................................... 13-33

Code 39 の有効化/無効化 .................................................................................................... 13-33

Trioptic Code 39 の有効化/無効化 ........................................................................................ 13-33

Code 39 から Code 32 への変換 ......................................................................................... 13-34

Code 32 プリフィックス ..................................................................................................... 13-34

Code 39 の読み取り桁数設定 .............................................................................................. 13-35

Code 39 チェック ディジットの確認 .................................................................................. 13-36

Code 39 チェック ディジットの転送 .................................................................................. 13-36

Code 39 Full ASCII 変換 ...................................................................................................... 13-37

Code 39 セキュリティ レベル ............................................................................................. 13-38

Code 39 縮小クワイエット ゾーン ...................................................................................... 13-39

Code 93 ..................................................................................................................................... 13-39

Code 93 の有効化/無効化 .................................................................................................... 13-39

Code 93 の読み取り桁数設定 .............................................................................................. 13-40

Code 11 ..................................................................................................................................... 13-41

Code 11 ................................................................................................................................ 13-41

Code 11 の読み取り桁数設定 .............................................................................................. 13-41

Code 11 チェック ディジットの確認 .................................................................................. 13-43

Interleaved 2 of 5 (ITF) .............................................................................................................. 13-44

Interleaved 2 of 5 の有効化/無効化 ...................................................................................... 13-44

Interleaved 2 of 5 の読み取り桁数設定 ................................................................................ 13-44

I 2 of 5 チェック ディジットの確認 ..................................................................................... 13-46

I 2 of 5 から EAN-13 への変換 ............................................................................................. 13-47

Febraban .............................................................................................................................. 13-47

I 2 of 5 セキュリティ レベル ................................................................................................ 13-48

I 2 of 5 縮小クワイエット ゾーン .........................................

Discrete 2 of 5 (DTF) ................................................................................................................. 13-50

Discrete 2 of 5 の有効化/無効化 ........................................................................................... 13-50

Discrete 2 of 5 の読み取り桁数設定 ..................................................................................... 13-50

Codabar (NW - 7) ....................................................................................................................... 13-52

Codabar の有効化/無効化 .................................................................................................... 13-52

................................................ 13-49

目次 xvii

Codabar の読み取り桁数設定 .............................................................................................. 13-52

CLSI 編集 ............................................................................................................................. 13-54

NOTIS 編集 .......................................................................................................................... 13-54

Codabar セキュリティ レベル ............................................................................................. 13-55

Codabar の大文字または小文字のスタート/ストップ キャラクタの検出 ........................... 13-56

MSI ............................................................................................................................................. 13-56

MSI の有効化/無効化 ............................................................................................................ 13-56

MSI の読み取り桁数設定 ..................................................................................................... 13-57

MSI チェック ディジット .................................................................................................... 13-58

MSI チェック ディジットの転送 .......................................................................................... 13-59

MSI チェック ディジットのアルゴリズム ........................................................................... 13-59

MSI 縮小クワイエット ゾーン ............................................................................................. 13-60

Chinese 2 of 5 ............................................................................................................................ 13-61

Chinese 2 of 5 の有効化/無効化 ........................................................................................... 13-61

Matrix 2 of 5 ............................................................................................................................... 13-61

Matrix 2 of 5 の有効化/無効化 .............................................................................................. 13-61

Matrix 2 of 5 の読み取り桁数設定 ........................................................................................ 13-62

Matrix 2 of 5 チェック ディジット ....................................................................................... 13-63

Matrix 2 of 5 チェック ディジットの転送 ............................................................................ 13-63

Korean 3 of 5 ............................................................................................................................. 13-64

Korean 3 of 5 の有効化/無効化 ............................................................................................ 13-64

反転 1D ...................................................................................................................................... 13-65

GS1 DataBar .............................................................................................................................. 13-66

GS1 DataBar Omnidirectional (旧 GS1 DataBar-14)、GS1 DataBar Truncated、

GS1 DataBar Stacked、GS1 DataBar Stacked Omnidirectional ......................................... 13-66

GS1 DataBar Limited ........................................................................................................... 13-66

GS1 DataBar Expanded、GS1 DataBar Expanded Stacked .............................................. 13-67

GS1 DataBar から UPC/EAN への変換 ............................................................................... 13-67

GS1 DataBar Limited マージン チェック ............................................................................ 13-68

GS1 DataBar セキュリティ レベル ..................................................................................... 13-69

Composite .................................................................................................................................. 13-70

Composite CC-C .................................................................................................................. 13-70

Composite CC-A/B ............................................................................................................... 13-70

Composite TLC-39 ............................................................................................................... 13-71

Composite 反転 .................................................................................................................... 13-71

UPC Composite モード ........................................................................................................ 13-72

Composite ビープ モード .................................................................................................... 13-73

UCC/EAN Composite コードの GS1-128 エミュレーション モード .................................. 13-73

2D シンボロジー ........................................................................................................................ 13-74

PDF417 の有効化/無効化 ..................................................................................................... 13-74

MicroPDF417 の有効化/無効化 ............................................................................................ 13-74

Code 128 エミュレーション ................................................................................................ 13-74

Data Matrix ........................................................................................................................... 13-75

GS1 Data Matrix ................................................................................................................... 13-76

Data Matrix 反転 ................................................................................................................... 13-77

Maxicode .............................................................................................................................. 13-77

QR Code .............................................................................................................................. 13-78

GS1 QR ................................................................................................................................ 13-78

MicroQR ............................................................................................................................... 13-79

リンクされた QR モード ..................................................................................................... 13-80

xviii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

Aztec .................................................................................................................................... 13-81

Aztec 反転 ............................................................................................................................ 13-81

Han Xin ................................................................................................................................ 13-82

Han Xin 反転 ........................................................................................................................ 13-82

Grid Matrix ............................................................................................................................ 13-83

Grid Matrix 反転 ................................................................................................................... 13-83

Grid Matrix ミラー ................................................................................................................ 13-84

DotCode ............................................................................................................................... 13-84

DotCode 反転 ....................................................................................................................... 13-85

DotCode ミラー ................................................................................................................... 13-86

DotCode 優先 ....................................................................................................................... 13-87

郵便コード ................................................................................................................................. 13-87

US Postnet ........................................................................................................................... 13-87

US Planet ............................................................................................................................. 13-88

US Postal チェック ディジットの転送 ................................................................................ 13-88

UK Postal ............................................................................................................................. 13-89

UK Postal チェック ディジットの転送 ................................................................................ 13-89

Japan Postal ........................................................................................................................ 13-90

Australia Post ....................................................................................................................... 13-90

Australia Post フォーマット ................................................................................................ 13-91

Netherlands KIX Code ......................................................................................................... 13-92

USPS 4CB/One Code/Intelligent Mail .................................................................................. 13-92

UPU FICS Postal ................................................................................................................. 13-93

Mailmark ............................................................................................................................... 13-93

シンボロジー特有のセキュリティ レベル ................................................................................. 13-94

Redundancy Level ............................................................................................................... 13-94

Redundancy Level 1 ...................................................................................................... 13-94

Redundancy Level 2 ...................................................................................................... 13-94

Redundancy Level 3 ...................................................................................................... 13-94

Redundancy Level 4 ...................................................................................................... 13-95

セキュリティ レベル ............................................................................................................ 13-96

1D クワイエット ゾーン レベル .......................................................................................... 13-97

キャラクタ間ギャップ サイズ ............................................................................................. 13-98

バージョン通知 .......................................................................................................................... 13-98

Macro PDF 機能 ......................................................................................................................... 13-99

Macro バッファのフラッシュ .............................................................................................. 13-99

Macro PDF エントリの中止 ................................................................................................. 13-99

第 14 章 : Intelligent Document Capture

はじめに ....................................................................................................................................... 14-1

IDC プロセス ............................................................................................................................... 14-1

バーコード受入テスト ........................................................................................................... 14-2

読み取り領域の選択 ............................................................................................................... 14-2

IDC 動作モード = アンカー済み ...................................................................................... 14-2

IDC 動作モード =フリーフォームまたはリンク済み ....................................................... 14-3

画像の後処理 .......................................................................................................................... 14-3

データ転送 ............................................................................................................................. 14-3

PC アプリケーションおよびプログラミングのサポート ............................................................ 14-3

パラメータ ................................................................................................................................... 14-4

目次 xix

IDC 動作モード ...................................................................................................................... 14-5

IDC シンボロジー .................................................................................................................. 14-6

IDC X 座標 ............................................................................................................................. 14-7

IDC Y 座標 ............................................................................................................................. 14-7

IDC 幅 .................................................................................................................................... 14-8

IDC 高さ ................................................................................................................................. 14-8

IDC アスペクト ...................................................................................................................... 14-9

IDC ファイル形式セレクタ .................................................................................................... 14-9

IDC ピクセルあたりのビット数 ........................................................................................... 14-10

IDC JPEG 画質 .................................................................................................................... 14-10

IDC 外枠検出 ........................................................................................................................ 14-11

IDC テキストの最小長 ......................................................................................................... 14-11

IDC テキストの最大長 ......................................................................................................... 14-12

IDC 読み取り画像を明るくする ........................................................................................... 14-12

IDC 読み取り画像をシャープにする .................................................................................... 14-13

IDC 罫線のタイプ ................................................................................................................ 14-14

IDC 遅延時間 ........................................................................................................................ 14-15

IDC ズームの上限 ................................................................................................................ 14-15

IDC 最大回転 ........................................................................................................................ 14-16

クイック スタート ..................................................................................................................... 14-16

サンプル IDC セットアップ ................................................................................................. 14-16

IDC のデモンストレーション .............................................................................................. 14-17

アンカー済みモードのデモ ............................................................................................ 14-17

フリーフォーム モードのデモ ....................................................................................... 14-18

リンク済みモードのデモ ................................................................................................ 14-18

その他の注意事項 ................................................................................................................ 14-18

クイック スタート フォーム ................................................................................................ 14-19

第 15 章 : Digimarc バーコード

はじめに ....................................................................................................................................... 15-1

Digimarc シンボロジーの選択 ..................................................................................................... 15-1

ピックリスト .......................................................................................................................... 15-1

Digimarc 電子透かし .................................................................................................................... 15-2

第 16 章 : データ フォーマット : ADF、MDF、Preferred Symbol、データ解析

はじめに ....................................................................................................................................... 16-1

Advanced Data Formatting (ADF) ................................................................................................ 16-1

Multicode Data Formatting (MDF) ................................................................................................ 16-1

ハンズフリー モードでの MDF .............................................................................................. 16-2

MDF のベスト プラクティス ................................................................................................. 16-3

Preferred Symbol ......................................................................................................................... 16-4

データ解析 (UDI Scan+、Label Parse+、および Blood Bag Parse+) ......................................... 16-5

UDI Scan+ を使用した UDI ラベルのスキャン ...................................................................... 16-5

Label Parse+ を使用した GS1 ラベルのスキャン ................................................................. 16-5

Blood Bag Parse+ を使用した血液バッグ ラベルのスキャン ............................................... 16-5

第 17 章 : OCR プログラミング

はじめに ....................................................................................................................................... 17-1

xx DS8178 デジタル スキャナ プロダクト リファレンス ガイド

パラメータの設定 ........................................................................................................................ 17-1

スキャン シーケンスの例 ....................................................................................................... 17-2

スキャン中のエラー ............................................................................................................... 17-2

OCR パラメータのデフォルト .................................................................................................... 17-2

OCR プログラミング パラメータ ................................................................................................ 17-3

OCR-A .................................................................................................................................... 17-3

OCR-A のバリエーション ...................................................................................................... 17-4

OCR-B .................................................................................................................................... 17-5

OCR-B のバリエーション ...................................................................................................... 17-6

MICR E13B .......................................................................................................................... 17-10

US Currency Serial Number ................................................................................................. 17-11

OCR の方向 ......................................................................................................................... 17-11

OCR の行 ............................................................................................................................. 17-13

OCR 最小文字数 .................................................................................................................. 17-13

OCR 最大文字数 .................................................................................................................. 17-14

OCR サブセット .................................................................................................................. 17-14

OCR クワイエット ゾーン ................................................................................................... 17-15

OCR テンプレート ............................................................................................................... 17-15

数字が必須 (9) ................................................................................................................ 17-16

アルファベットが必須 (A) ............................................................................................. 17-16

オプションの英数字 (1) ................................................................................................. 17-16

オプションのアルファベット (2) ................................................................................... 17-17

アルファベットまたは数字 (3) ....................................................................................... 17-17

スペースおよびリジェクト文字を含む任意の文字 (4) ................................................... 17-17

スペースおよびリジェクト文字を除く任意の文字 (5) ................................................... 17-18

オプションの数字 (7) ..................................................................................................... 17-18

数字またはフィル (8) ..................................................................................................... 17-18

アルファベットまたはフィル (F) ................................................................................... 17-19

オプションのスペース ( ) ............................................................................................... 17-19

オプションの小さい特殊文字 (.) .................................................................................... 17-19

その他のテンプレート演算子 ........................................................................................ 17-20

前を繰り返す (R) ............................................................................................................ 17-24

複数テンプレート .......................................................................................................... 17-25

テンプレートの例 .......................................................................................................... 17-25

OCR チェック ディジット係数 ............................................................................................ 17-25

OCR チェック ディジット乗数 ............................................................................................ 17-26

OCR チェック ディジット検証 ............................................................................................ 17-27

なし ................................................................................................................................ 17-27

積を左から右に加算 ....................................................................................................... 17-27

数字を左から右に加算 ................................................................................................... 17-28

数字を右から左に加算 ................................................................................................... 17-29

積を右から左に加算で余り 1 桁 .................................................................................... 17-29

数字を右から左に加算で余り 1 桁 ................................................................................. 17-30

医療業界 - HIBCC43 ...................................................................................................... 17-31

反転 OCR ............................................................................................................................. 17-32

OCR Redundancy ................................................................................................................ 17-33

第 18 章 : ドライバーズ ライセンスのセットアップ (DS8178-DL)

はじめに ....................................................................................................................................... 18-1

目次 xxi

ドライバーズ ライセンス解析 ..................................................................................................... 18-2

ドライバーズ ライセンス データ フィールドの解析

(エンベデッド ドライバーズ ライセンス解析) ............................................................................ 18-3

エンベデッド ドライバーズ ライセンス解析の条件 - コード タイプ .................................... 18-3

ドライバーズ ライセンス解析フィールド バーコード .......................................................... 18-4

AAMVA 解析フィールド バーコード ..................................................................................... 18-7

ユーザー設定 ............................................................................................................................. 18-17

デフォルト設定パラメータ .................................................................................................. 18-17

性別を M または F として出力 ............................................................................................ 18-17

日付フォーマット ................................................................................................................ 18-18

セパレータなし .............................................................................................................. 18-19

キーストロークの送信 (制御文字およびキーボード文字) ................................................... 18-20

制御文字 ......................................................................................................................... 18-20

キーボード文字 .............................................................................................................. 18-24

解析ルールの例 .......................................................................................................................... 18-39

エンベデッド ドライバーズ ライセンス解析の ADF 例 ...................................................... 18-43

付録 A: 標準パラメータのデフォルト

付録 B: カントリー コード

はじめに ........................................................................................................................................ B-1

USB、BT HID、およびキーボード インタフェースのカントリー キーボード タイプ

(カントリー コード) ...................................................................................................................... B-2

付録 C: カントリー コード ページ

はじめに ........................................................................................................................................ C-1

カントリー コード ページのデフォルト ....................................................................................... C-1

カントリー コード ページ バーコード ......................................................................................... C-5

付録 D: CKJ 読み取り制御

はじめに ........................................................................................................................................ D-1

CJK 制御パラメータ ..................................................................................................................... D-2

Unicode 出力制御 .................................................................................................................... D-2

Windows ホストへの CJK 出力方法 ....................................................................................... D-3

非 CJK UTF バーコード出力 ................................................................................................... D-5

カントリー キーボード タイプに欠如している文字 ......................................................... D-5

Windows ホストでの Unicode/CJK 読み取りセットアップ ......................................................... D-7

Unicode ユニバーサル出力に対する Windows レジストリ テーブルのセットアップ ............ D-7

Windows での CJK IME の追加 .............................................................................................. D-7

ホストでの中国語 (簡体字) 入力方法の選択 ........................................................................... D-8

ホストでの中国語 (繁体字) 入力方法の選択 ........................................................................... D-8

付録 E: プログラミング リファレンス

シンボル コード ID ....................................................................................................................... E-1

AIM コード ID ............................................................................................................................... E-3

xxii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

付録 F: サンプル バーコード

UPC/EAN ....................................................................................................................................... F-1

UPC-A、100% ......................................................................................................................... F-1

UPC-A (2 桁アドオン) .............................................................................................................. F-1

UPC-A (5 桁アドオン) .............................................................................................................. F-2

UPC-E ...................................................................................................................................... F-2

UPC-E (2 桁アドオン) .............................................................................................................. F-2

UPC-E (5 桁アドオン) .............................................................................................................. F-3

EAN-8 ....................................................................................................................................... F-3

EAN-13、100% ........................................................................................................................ F-3

EAN-13 (2 桁アドオン) ............................................................................................................ F-4

EAN-13 (5 桁アドオン) ............................................................................................................ F-4

Code 128 ....................................................................................................................................... F-4

GS1-128 ................................................................................................................................... F-5

Code 39 ......................................................................................................................................... F-5

Code 93 ......................................................................................................................................... F-5

Code 11 (2 チェック ディジット) .................................................................................................. F-6

Interleaved 2 of 5 ........................................................................................................................... F-6

MSI (2 チェック ディジット) ......................................................................................................... F-6

Chinese 2 of 5 ................................................................................................................................ F-7

Matrix 2 of 5 ................................................................................................................................... F-7

Korean 3 of 5 ................................................................................................................................. F-7

GS1 DataBar .................................................................................................................................. F-8

GS1 DataBar Omnidirectional (旧 GS1 DataBar-14) ............................................................... F-8

GS1 DataBar Truncated ........................................................................................................... F-8

GS1 DataBar Stacked .............................................................................................................. F-8

GS1 DataBar Stacked Omnidirectional .................................................................................... F-9

GS1 DataBar Limited ............................................................................................................... F-9

GS1 DataBar Expanded ......................................................................................................... F-10

GS1 DataBar Expanded Stacked ........................................................................................... F-10

2D シンボロジー .......................................................................................................................... F-11

PDF417 .................................................................................................................................. F-11

Data Matrix ............................................................................................................................. F-11

GS1 Data Matrix ..................................................................................................................... F-12

Maxicode ................................................................................................................................ F-12

QR Code ......................................................................................................................

GS1 QR .................................................................................................................................. F-13

MicroQR ................................................................................................................................. F-13

Aztec ...................................................................................................................................... F-13

Grid Matrix .............................................................................................................................. F-14

Han Xin .................................................................................................................................. F-14

郵便コード ................................................................................................................................... F-14

US Postnet ............................................................................................................................. F-14

UK Postal ............................................................................................................................... F-14

Japan Postal .......................................................................................................................... F-15

Australian Post ....................................................................................................................... F-15

OCR ............................................................................................................................................. F-16

OCR-A .................................................................................................................................... F-16

OCR-B .................................................................................................................................... F-16

MICR E13B ............................................................................................................................ F-16

.......... F-12

目次 xxiii

US Currency ........................................................................................................................... F-16

付録 G: 数値バーコード

キャンセル .................................................................................................................................... G-1

数値バーコード ............................................................................................................................. G-1

付録 H: 英数字バーコード

キャンセル .................................................................................................................................... H-1

英数字バーコード ......................................................................................................................... H-1

付録 I: ASCII キャラクタ セット

付録 J: 通信プロトコル機能

通信 (ケーブル) インタフェース経由でサポートされる機能 ......................................................... J-1

無線通信でサポートされる機能 ..................................................................................................... J-2

付録 K: 署名読み取りコード

はじめに ........................................................................................................................................ K-1

コードの構造 ................................................................................................................................ K-1

署名読み取り領域 ................................................................................................................... K-1

CapCode パターンの構造 ....................................................................................................... K-2

開始/停止パターン ........................................................................................................................ K-2

寸法 ............................................................................................................................................... K-3

データ フォーマット ..................................................................................................................... K-3

その他の機能 ................................................................................................................................ K-4

署名ボックス ................................................................................................................................ K-4

付録 L: 非パラメータ属性

はじめに ......................................................................................................................................... L-1

属性 ................................................................................................................................................ L-1

モデル番号 ............................................................................................................................... L-1

シリアル番号 ............................................................................................................................ L-1

製造日 ...................................................................................................................................... L-2

最初にプログラミングした日 .................................................................................................. L-2

構成ファイル名 ........................................................................................................................ L-2

ビープ音/LED ........................................................................................................................... L-3

パラメータのデフォルト .......................................................................................................... L-4

次回起動時のビープ音 ............................................................................................................. L-4

再起動 ...................................................................................................................................... L-4

ホスト トリガ セッション ........................................................................................................ L-4

ファームウェア バージョン ..................................................................................................... L-5

Scankit のバージョン ............................................................................................................... L-5

ScanSpeed Analytics ............................................................................................................... L-5

xxiv DS8178 デジタル スキャナ プロダクト リファレンス ガイド

付録 M: バッテリ /PowerCap の属性

はじめに ........................................................................................................................................ M-1

付録 N: スキャン スピード分析

はじめに ........................................................................................................................................ N-1

ヒストグラム読み取り情報 ........................................................................................................... N-1

最長読み取りバーコードの画像 .................................................................................................... N-5

索引

このガイドについて

はじめに

『DS8178 デジタル スキャナ プロダクト リファレンス ガイド』では、DS8178 デジタル スキャナの設定、操作、
メンテナンス、およびトラブルシューティングの一般的な方法について説明します。

構成

デジタル スキャナ

表 A スキャナの構成

構成 説明

DS8178-SR0F007ZZWW エリア イメージャ、標準レンジ、コードレス、FIPS、トワイライト ブラック

DS8178-SR0F007ZZWK エリア イメージャ、標準レンジ、コードレス、FIPS、トワイライト ブラック、

韓国およびインド

DS8178-SR0F006ZMWW エリア イメージャ、標準レンジ、コードレス、FIPS、MFI、ノバ ホワイト

DS8178-DL0F007ZZWW エリア イメージャ、標準レンジ、DL 解析、コードレス、FIPS、トワイライト

ブラック

DS8178-DL0F006ZMWW エリア イメージャ、標準レンジ、DL 解析、コードレス、FIPS、MFI、ノバ ホワ

イト

DS8178-HCMF00BVMWW エリア イメージャ、医療用、コードレス、磁石付き脚、FIPS、バイブレータ、

MFI、ヘルスケア ホワイト

DS8178-SRSF007ZZWW エリア イメージャ、標準レンジ、コードレス、トワイライト ブラック、

PowerCap

DS8178-DLSF007ZZWW エリア イメージャ、標準レンジ、コードレス、DL パーサー、トワイライト

ブラック、PowerCap

DS8178-HCSF00BVMWW エリア イメージャ、医療用、コードレス、ヘルスケア ホワイト、PowerCap

xxvi DS8178 デジタル スキャナ プロダクト リファレンス ガイド

クレードル

表 B クレードルの構成

構成 説明

CR8178-SC100F4WW 標準クレードル、Bluetooth、FIPS、ミッドナイト ブラック

CR8178-SC100FBWW 標準クレードル、Bluetooth、FIPS、ヘルスケア ホワイト

CR8178-PC100F4WW プレゼンテーション クレードル、Bluetooth、FIPS、ミッドナイト ブラック

CR8178-PCM00FBWW 磁石付きプレゼンテーション クレードル、Bluetooth、FIPS、ヘルスケア ホワイト

関連する製品ラインの構成

DS8178 デジタル スキャナの製品構成は以下のとおりです。

注 使用可能なすべてのアクセサリに関する追加情報、および最新の使用可能な製品構成については、

Solution Builder で確認してください。

表 C アクセサリ

部品番号 説明
BTRY-DS81EAB0E-00 DS8178 デジタル スキャナ用の交換用バッテリ (世界各国)
BTRY-DS81EAB0E-00K DS8178 デジタル スキャナ用の交換用バッテリ - 韓国およびインド
SUPR-DS81E000E-00 DS8178 デジタル スキャナで使用する予備の PowerCap。
FAST-PC0081W-Q1 1 つの CR8178-SC または CR8178-PC 充電通信クレードルを表面に固定するために

使用される 4 つの接着剤付きフック ファスナー ストリップのセット。

FAST-PC0081W-25 25 の CR8178-SC または CR8178-PC 充電通信クレードルを表面に固定するために

使用される 25 の接着剤付きフック ファスナー ストリップのセット。

STND-DC0081W-04 プレゼンテーション クレードル (CR8178-PC) に装着された DS8178-SR/DL で使用

する Document Capture Stand

注: 互換性のある電源については、Zebra 営業担当者にお問い合わせください。

ケーブル

ケーブルおよびケーブルの互換性に関する地域ごとの情報については、以下の Zebra パートナー ポータルにアク
セスしてください:

https://partnerportal.zebra.com/PartnerPortal/product_services/downloads_z/barcode_scanners/Universal-Cable­Guide-Bar-Code-Scanners.xlsx

章の説明

このガイドは、次のトピックで構成されています。

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

このガイドについて xxvii

第 1 章「はじめに」では、製品の概要、開梱、およびケーブルの接続方法について説明します。
第 2 章「123Scan とソフトウェア ツール」では、PC ベースのデジタル スキャナ設定ツール 123Scan に関

する情報を説明します。

第 3 章「データの読み取り」では、ビープ音と LED の定義、バーコードのスキャンに関係するテクニック、

スキャンについての全般的な手順とヒント、および読み取り範囲について説明します。

第 4 章「メンテナンス、トラブルシューティングおよび技術仕様」では、推奨されるスキャナのメンテナン

ス、トラブルシューティング、技術仕様、および信号の意味 (ピン配列) について説明します。

第 5 章「無線通信」では、無線通信で使用可能な動作モードと機能について説明します。またこの章では、

デジタル スキャナを設定するために必要なプログラミング バーコードについても説明します。

第 6 章「ユーザー設定」では、各ユーザー設定機能について説明し、これらの機能を選択する際のプログ

ラミング バーコードを掲載しています。

第 7 章「イメージング設定」では、イメージング設定機能を説明し、その機能を選択するためのプログラ

ミング バーコードを示します。

第 8 章「USB インタフェース」では、USB ホストで使用するためのデジタル スキャナの設定方法について

説明します。

第 9 章「SSI インタフェース」では、Simple Serial Interface (SSI) のシステム要件について説明します。

SSI は、Zebra デコーダとシリアル ホスト間の通信リンクを確立します。

第 10 章「RS-232 インタフェース」では、RS-232 ホストでデジタル スキャナをセットアップする方法に

ついて説明します。

第 11 章「IBM 468X/469X インタフェース」では、IBM 468X/469X ホストでデジタル スキャナをセットア

ップする方法について説明します。

第 12 章「Keyboard Wedge インタフェース」では、デジタル スキャナで Keyboard Wedge インタフェー

スをセットアップする方法について説明します。

第 13 章「シンボロジー」では、すべてのシンボロジーの機能について説明し、デジタル スキャナでこれら

の機能を選択するためのプログラミング バーコードを示します。

第 14 章「Intelligent Document Capture」では、先進的な画像処理ファームウェア IDC について説明しま

す。IDC 機能、機能を制御するパラメータ バーコード、クイック スタートの手順について説明します。

第 15 章「Digimarc バーコード」では、人の目に見えない機械読み取り可能なコードである Digimarc バー

コードを有効または無効にするためのバーコードを掲載しています。

第 16 章「データ フォーマット: ADF、MDF、Preferred Symbol、データ解析」では、スキャナ操作の

カスタマイズに利用できる Zebra の機能について簡単に説明します。

第 17 章「OCR プログラミング」では、OCR プログラミング向けにデジタル スキャナをセットアップする

方法について説明します。

第 18 章「ドライバーズ ライセンスのセットアップ (DS8178-DL)」では、標準の米国ドライバーズ ライセン

スや特定の米国自動車管理者協会 (AAMVA) 準拠 ID カードから得られる解析情報を説明します。

付録 A「標準パラメータのデフォルト」は、すべてのホスト デバイスやその他のスキャナのデフォルト値

の一覧です。

付録 B「カントリー コード」では、USB キーボード (HID) デバイスや Keyboard Wedge ホストにカントリ

ー キーボード タイプをプログラミングするためのバーコードを掲載しています。

付録 C「カントリー コード ページ」では、カントリー キーボード タイプのコード ページを選択するため

のバーコードを掲載しています。

xxviii DS8178 デジタル スキャナ プロダクト リファレンス ガイド

*ボーレート 9,600

機能/オプション

* はデフォルトを示す

•

付録 D「CKJ 読み取り制御」では、Unicode/CJK (中国語、日本語、韓国語) バーコードを USB HID キーボー

ド エミュレーション モードでデコードするための制御パラメータを掲載しています。

•

付録 E「プログラミング リファレンス」は、AIM コード ID、ASCII キャラクタ変換、およびキーボード マッ

プの一覧です。

•

付録 F「サンプル バーコード」では、さまざまなコード タイプのサンプル バーコードを紹介しています。

•

付録 G「数値バーコード」には、特定の数値の指定が必要なパラメータのスキャン時に使用する、数値バー

コードを記載しています。

•

付録 H「英数字バーコード」には、特定の英数字の値の指定が必要なパラメータのスキャン時に使用する、

英数字バーコードを記載しています。

•

付録 I「ASCII キャラクタ セット」は、ASCII キャラクタの値の一覧です。

•

付録 J「通信プロトコル機能」 に、通信プロトコルでサポートされているスキャナ機能の一覧を示します。

•

付録 K「署名読み取りコード」には CapCode を示します。CapCode は、文書上で署名領域を囲い、スキャナ

が署名を読み取れるようにする、特殊なパターンです。

•

付録 L「非パラメータ属性」では、非パラメータ属性について説明します。

•

付録 M「バッテリ/PowerCap の属性」では、バッテリ/PowerCap の属性を定義しています。

•

付録 N「スキャン スピード分析」では、処理速度を低下させるバーコードの識別を可能にする Zebra

ScanSpeed Analytics ソフトウェアについて説明します。

表記規則

本書では、次の表記規則を使用しています。

•

•

•

•

•

斜体は、次の項目の強調に使用します。

• 本書および関連文書の章およびセクション

• ダイアログ ボックス名、ウィンドウ名、画面名

• ドロップダウン リスト名、リスト ボックス名

• チェック ボックス名、ラジオ ボタン名

太字は、次の項目の強調に使用します。

• キーパッド上のキー名

• 画面上のボタン名

中黒 (•) は、次を示します。

• 実行する操作

• 代替方法のリスト

• 実行する必要はあるが、任意の順番で実行できる手順のリスト

順番どおりに実行する必要のある手順 (順を追った手順) は、番号付きのリストで示されます。
本章で説明するプログラミング バーコード メニューでは、デフォルト設定のパラメータにアスタリスク (*) を

付けています。

関連文書

•

•

•

•

このガイドについて xxix

『DS8178 Quick Start Guide』(p/n MN-002753-xx) では、DS8178 デジタル スキャナ/クレードルを使い始め
るうえでの一般的な情報と、基本的なセットアップや操作手順について説明しています。

『Advanced Data Formatting Programmer Guide』(p/n 72E-69680-xx) では、ADF (ホスト デバイスに転送す
る前にデータをカスタマイズする手段) について説明しています。

『Multicode Data Formatting and Preferred Symbol』 (p/n Mn-002895-xx) では、Multicode Data Formatting
(MDF) に関する情報を提供します。これにより 2D イメージング スキャナがラベル上のすべてのバーコー

ドをスキャンし、ホストアプリケーション要件を満たすようにデータを変更して送信することができます。
『Attribute Data Dictionary』(p/n 72E-149786-xx) では、属性番号 (デバイス構成パラメータ、監視対象デー

タ、作成日) が規定されています。また、バーコード スキャナと OEM エンジンのさまざまな属性ドメインの
管理について記載されています。

本書をはじめすべてのガイドの最新版は、zebra.com/support

サービスに関する情報

本機器の使用中に問題が発生した場合は、お客様の使用環境を管理する技術サポートまたはシステム サポートに
お問い合わせください。本機器に問題がある場合は、次の Zebra サポートおよびダウンロード Web サイトに連絡
します。zebra.com/support

サポートへのお問い合わせの際は、以下の情報をご用意ください。

•

装置のシリアル番号

•

モデル番号または製品名

•

ソフトウェアのタイプとバージョン番号

Zebra では、サービス契約で定められた期間内に電子メール、電話、またはファックスでお問い合わせに対応いた
します。

サポートが問題を解決できない場合は、修理のために機器をご返送いただく場合があります。その際に詳しい手
順をご案内します。Zebra は、承認された梱包箱を使用せずに発生した搬送時の損傷について、その責任を負わな
いものとします。装置を不適切な方法で搬送すると、保証が無効になる場合があります。

ご使用のビジネス製品を Zebra ビジネス パートナーから購入された場合、サポートについては購入先のビジネス
パートナーにお問い合わせください。

から入手可能です。

xxx DS8178 デジタル スキャナ プロダクト リファレンス ガイド

第 1 章 はじめに

はじめに

DS8178 は、1D および 2D バーコードの高度な全方向スキャン パフォーマンスを備え、軽量設計のうえ高度な人
間工学に基づいています。このデジタル スキャナは、長期間にわたって快適さと使いやすさを実現します。

インタフェース

DS8178 デジタル スキャナ クレードル (CR8178-SC および CR8178-PC) は次のインタフェースをサポートして
います。

•

ホストに対する USB 接続。デジタル スキャナは USB ホストを自動検出し、HID キーボード インタフェース
タイプをデフォルトに設定します。プログラミング バーコード メニューをスキャンして、他の USB インタ

フェース タイプを選択します。インタフェースでサポートされているインターナショナル キーボードにつ
いては、付録 B、「カントリー コード」を参照してください (Windows® 環境の場合)。

注 互換性のある Zebra USB ケーブルとシールド モジュラ コネクタのみを使用してください。

•

ホストに対する標準 RS-232 接続。バーコード メニューをスキャンして、デジタル スキャナとホストが通
信できるようセットアップしてください。

•

IBM 468X/469X ホストに対する接続。バーコード メニューをスキャンして、デジタル スキャナと IBM 端末
が通信できるようにセットアップしてください。

•

ホストに対する Keyboard Wedge 接続。スキャンされたデータはキー入力として解釈されます。バーコードを
スキャンして、デジタル スキャナとホストが通信できるようセットアップしてください。インタフェースで

サポートされているインターナショナル キーボードについては、付録 B、「カントリー コード」を参照して
ください (Windows® 環境の場合)。

•

123Scan 経由の設定。

注 通信プロトコルでサポートされるスキャナ機能については、付録 J、「通信プロトコル機能」を参照して

ください。

パッケージの開梱

デジタル スキャナの梱包を解き、損傷がないかどうかを調べます。配送中にスキャナが損傷した場合は、サポートまで
ご連絡ください。詳細については、xxix ページを参照してください。梱包資材は、保管しておいてください。これ
は輸送用として承認されたものです。修理のために機器をご返送いただく場合は、この梱包資材を使用してください。

1 - 2 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

ビープ音のスピーカ
(標準レンジのみ)

LED

トリガ

スキャン ウィンドウ

バッテリ/PowerCap

コンパートメント

ノブ

充電端子

充電端子

バッテリ/PowerCap

コンパートメント

カバー

クレードル ラッチのくぼみ

DS8178 の機能

重要 DS8178-SC または DS8178-PC クレードルのみを DS8178 スキャナと共に使用してください。他のク

レードルは、DS8178 と互換性がありません。

図 1-1 デジタル スキャナの外観

クレードルの外観

注 CR8178-SC および CR8178-PC クレードルの接続、使用、取り付けの詳細については、各クレード

ルに付属するマニュアル (『CR8178-SC 標準クレードル クイック リファレンス ガイド』、p/n
MN-002784-xx および『CR8178-SC プレゼンテーション クレードル クイック リファレンス
ガイド』、p/n MN-002854-xx) を参照してください。

クレードルは、DS8178 コードレス デジタル スキャナの充電器、無線通信インタフェース、およびホスト通信イン
タフェースとして機能します。クレードルには、次の 2 つのバージョンがあります。

•

CR8178-SCコードレス クレードルは、デスクトップまたは壁面に設置し、DS8178コードレス デジタル スキャ
ナを充電します。このクレードルは、Bluetooth 無線経由でスキャナ データを受信し、接続したケーブルを介

してホストにそのデータを送信することにより、ホストとの通信を行います。ホストまたはオプションの電
源から (サポートされる場合)、ケーブル経由でクレードルに電力を供給します。

•

CR8178-PC コードレス プレゼンテーション クレードルは、デスクトップに置き、DS8178 コードレス デ
ジタル スキャナを充電しながらプレゼンテーション モードでバーコードをスキャンできます。このクレー

ドルは、Bluetooth 無線経由でスキャナ データを受信し、接続したケーブルを介してホストにそのデータを
送信することにより、ホストとの通信を行います。ホストまたはオプションの電源から (サポートされる場
合)、ケーブル経由でクレードルに電力を供給します。

DS8178 以外のスキャナを CR8178-SC および CR8178-PC クレードルと共に使用しないでください。他のスキャ
ナは、これらのクレードルと互換性がありません。

注 デジタル スキャナ、クレードル、ホスト間の通信の詳細については、第 5 章「無線通信」を参照してく

ださい。

標準クレードル

充電/通信端子

LED

呼び出しボタン

リムーバブル
スキャナ ラッチ
(壁面/モバイル
カート取り付け
位置)

LED
ペアリング バー

コード

スキャナ ロック
(切り替えつまみを
壁面取り付けに
設定する場合)

リムーバブル
スキャナ ラッチ
(卓上での使用位置)

取り付け穴

ゴム足

インタフェース

ケーブルの溝

インタフェース
ケーブルの溝

インタフェース ケーブル

サポート フック

取り付け穴

インタフェース ポート

卓上/壁面取り付け

切り替えつまみ

ゴム製の足部

ゴム製の足部

壁面取り付け用
真鍮ネジ穴

(2 - M4 x 5 mm)

壁面取り付けまたは
モバイル カート

卓上

三角形の
インジケータに
合わせて適切に
選択

はじめに 1 - 3

図 1-2 CR8178-SC (標準クレードル) - 上面図と底面図

1 - 4 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

充電/通信端子

Bluetooth ボタン/
LED

ペアリング バー
コード (背面)

ゴム足

ゴム足

インタフェース

ポート

ステーションの
取り付け用真鍮
ネジ穴
(M4 × 5mm、
2 か所)

プレゼンテーション クレードル

図 1-3 CR8178-PC (プレゼンテーション クレードル) - 上面図と底面図

クレードルの接続

1. 必要に応じて、適切なケーブルを電源ポートおよび AC 電源コンセントに接続します。これにより、ホストの

検出が保証され、ホストの不適切な検出によって誤ってクレードルが逆方向に給電されるのを防ぐことがで
きます。

2. インタフェース ケーブルをホスト ポートに接続します。

3. インタフェース ケーブルをクレードルのホスト ポートに接続します。

4. CR8178-SC の場合のみ、インタフェース ケーブルをインタフェース ケーブル フックの下に通し、ケーブルを

インタフェース ケーブルの溝に沿って配線します (必要な場合)。

5. デジタル スキャナをクレードルに装着するか (装着時のペアリングが有効な場合)、ペアリング バーコードを

スキャンして、デジタル スキャナをクレードルとペアリングします。

6. インタフェースが自動検出されない場合は、適切なホスト バーコードをスキャンします。

ホスト インタフェースの変更

接続先を変更する場合や、同じ接続先で使用するケーブルを変更する場合は、次の手順に従ってください。

1. ホストからインタフェース ケーブルを取り外します。

2. 電源ケーブルを使用している場合は、クレードルから取り外します。

3. インタフェース ケーブルを新しいホストに接続します (接続先を変更する場合)。または、新しいインタ

フェース ケーブルを既存のホストに接続します (ケーブルを変更する場合)。

4. 必要に応じて、電源ケーブルを再接続します。

5. インタフェースが自動検出されない場合は、適切なホスト バーコードをスキャンします。

はじめに 1 - 5

CR8178-PC (プレゼンテーション クレードル)

CR8178-SC (標準クレードル)

45.5 mm

(1.8 インチ)

81mm

(3.2 インチ)

45.5 mm

(1.8 インチ)

DC 電源の使用

使用可能な場合は、ホストから供給される電源でクレードルを操作できます。ホストの電源が限られているか使用
できない場合は、電源ジャックをサポートする特定のホスト インタフェース ケーブルを使用して外部 DC 電源を
使用できます。急速な充電が必要な場合は、外部電源を推奨します。

注意 ホスト エンドに対するケーブルを取り外す前に、必ず DC 電源を取り外してください。そうしないと、

クレードルが新しいホストを認識できない場合があります。

クレードルの取り付け

クレードルの取り付けの詳細については、クレードルに付属するマニュアルを参照してください。

注 図 1-4 の図面は、正確な縮尺ではありません。

図 1-4 クレードル取り付け寸法

1 - 6 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

用紙をタブの背後に

挿入します。

ページ全体を読み取るには、

Document Capture Stand を完全に

延ばします。十分な照明が必要です。

Document Capture Stand の使用

CR8178-PC Document Capture Stand (p/n Stnd-dc0081W-04) をデジタル スキャナと共に使用して、279.4 mm
(11 インチ.) x 215.9 mm (8.5 インチ) および A4 サイズの用紙で画像を読み取ることができます。図 1-5 に示すよ
うに、Document Capture Stand に用紙を縦方向に挿入する必要があります。

図 1-5 Document Capture Stand を使用した画像の読み取り

DS8178 バッテリ/PowerCap

重要 PowerCap にはファームウェア バージョン CAACXS00-004-R00 以降が必要です。最初にご使用にな

る前に、バッテリをフル充電することをお勧めします。PowerCap は出荷時に完全に充電されていま
す。初めてスキャナを使用するときは、スキャナを充電クレードルに挿入して PowerCap を有効にす
る必要があります。

注 バッテリと PowerCap は互換性があり、いつでも入れ替えられます。

DS8178 には、PowerPrecision+ バッテリまたは PowerCap コンデンサという 2 つの互換性がある電源オプションが
あります。

PowerPrecision+ バッテリと PowerCap コンデンサは両方ともモデル番号とシリアル番号を報告するため、ユ
ーザーは各スキャナにどの電源が入っているかを常に知ることができます。PowerPrecision+ バッテリは、ス
キャナがクレードルの近くにあるか、長時間離れた場所にあったかをスキャンするのに最適です。1 回の充電で
PowerPrecision+ バッテリは、24 時間連続スキャンを 3 日以上実行し、バッテリ管理を向上させるメトリクスを
提供します。

PowerCap コンデンサは、使用しないときにスキャナを充電クレードルにいつでも挿入できる場合に最適です。
PowerCap コンデンサは、フル充電で 2,000 回、クレードルで 35 秒充電した後で 100 回のスキャンを行えます。

はじめに 1 - 7

DS8178 バッテリ/PowerCap の充電

DS8178 で新しい PowerPrecision+ バッテリを使用する場合、バッテリを有効にするために充電が必要です。
PowerCap は出荷時に完全に充電されています。DS8178 で新しい PowerCap を使用する場合は、デバイスで認

識するためにクレードルにドッキングする必要があります。
バッテリ/PowerCap を DS8178 に取り付け (1-7 ページの「DS8178 バッテリ/PowerCap」を参照)、DS8178 を

CR8178-SC または CR8178-PC クレードルに装着します (1-13 ページの「クレードルへのスキャナのセット」を
参照)。

バッテリ/PowerCap の充電が開始されると、クレードルの LED ライトが黄色で点灯します。スキャナが起動し、
通常の充電が開始されると、クレードルの LED が黄色で点滅を開始します。

LED インジケータの情報の詳細については、3-1 ページの「ビープ音および LED インジケータ」を参照してくだ
さい。

注 1. バッテリ/PowerCap の電力が大幅に消費された場合、スキャナの起動に数分かかることがあります。この

間は、クレードルの LED は黄色で点灯したままになり、スキャナは動作しない場合があります。これは通
常の回復動作です(後述の放電したバッテリ/PowerCap の回復を参照してください)。

スキャナがアクティブになった後の充電時間は、ホスト タイプと電源によって異なります。一般的な充電
時間については、4-11 ページの表 4-2 を参照してください。

2. CR8178-XX クレードルの高度な充電システムは、スキャナを稼働させ、ホストまたは電源の最大限のパ
ワーでバッテリ/PowerCap を充電します。DS8178 が CR8178-PC クレードルでプレゼンテーション モー
ドで動作しているときには、スキャン動作が多くなると充電時間が長くなります。充電のパフォーマンスを
最適化するには、スキャナの向きが誤ってスキャンが開始されることがない向きになっていることを確認
します。

3. PowerCap にはファームウェア バージョン CAACXS00-004-R00 以降が必要です。

PowerCap は出荷時に完全に充電されています。初めてスキャナを使用するときは、スキャナを充電クレ
ードルに挿入して PowerCap を有効にする必要があります。

1 - 8 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

重要 標準の USB ポートなど電力が大幅に制限されているホストに接続するときには、アクティブなスキャン中

にスキャナのバッテリ/PowerCap がゆっくりと消費されることがあります。ほとんどの場合、操作が中断
されたときにバッテリ/PowerCap が充電されるのでこれは問題になりません。アクティブになるまでの時
間を短縮できず、バッテリの消費が問題になる場合、BC1.2 互換の USB ポート (使用可能な場合) に接続
するか、外部電源をサポートする Zebra USB ケーブルを使用することをお勧めします。

注意 温度が 40°C (104°F) を超えるとバッテリ/PowerCap は充電されません。40°C (104°F) を超える温度でプ

レゼンテーション モードでスキャンしているときには、温度が下がるまでバッテリ/PowerCap が消耗し
ます。バッテリ/PowerCap の残量が消費されているときには、温度が低下してバッテリ/PowerCap の十
分な充電時間が得られるまで、スキャナはスキャンを停止します。

温度に関連する障害を回避するために、推奨される温度範囲である 0° ～ 40°C (32° ～ 104°F) で バッテリ/
PowerCap を充電し、DS8178 を CR8178-PC 上でプレゼンテーション モードでのみ動作させてくださ
い。理想的な温度範囲は 5° ～ 35°C (41° ～ 95°F) です。

放電したバッテリ/PowerCap の回復

DS8178 バッテリ/PowerCap の残量が 3% 未満になると、スキャンとビープ音の機能が無効になります。バッテ
リ/PowerCap 残量が 0% になるまで、バッテリ/PowerCap ステータスとクレードルとの通信が維持され、その後
デバイスがシャットダウンされます。0% で長時間放置されると、バッテリ/PowerCap が完全に放電され、充電
のためにクレードルにセットしたときにバッテリが直ちに機能しないことがあります。

このような状況が発生した場合、バッテリ/PowerCap がゆっくりと回復している間、スキャナが最大数分間オフ
になっているように見えることがありますが、これは通常の動作です。十分な電力が補充された後は、バッテリ/
PowerCap の充電が継続されている間、スキャナのバッテリ/PowerCap ステータス LED が点灯します (正常なバ
ッテリ/PowerCap の場合は赤で点灯します)。この時点で、リモート管理ツールでスキャナを使用できるようにな
りますが、スキャンとビープ音は無効になっています。クレードルで使用可能な電源によっては、完全な機能が
回復するポイントである 3% にバッテリ/PowerCap 残量が到達するまでに最大 20 分かかることがあります。

デジタル スキャナ バッテリまたはコンデンサの電源切断

長時間保管したり、持ち運んだりするためにバッテリ電源を遮断する場合は、下の「バッテリ オフ」バーコードを
スキャンしてください。バッテリの電源をオンにするには、スキャナのトリガを引きます。

バッテリ オフ

注 「バッテリ オフ」バーコードは、必ずハンドヘルド モードでスキャンしてください。

DS8178 バッテリの統計情報機能

DS8178 コードレス スキャナには、PowerPrecision+ バッテリが搭載されています。このインテリジェントなバ
ッテリには、バッテリの寿命を最大限に延ばし、各バッテリの状態を維持し、フル充電を維持するために必要な、
詳細なリアルタイムのバッテリ指標を収集するための統合技術が組み込まれています。

PowerPrecision+ バッテリは、次のリモート管理機能をサポートします。

•

バッテリの資産情報

•

バッテリ製造日

•

バッテリ シリアル番号

•

バッテリ モデル番号

•

バッテリ ファームウェア バージョン

•

バッテリ設計容量

•

バッテリ寿命の統計情報

•

ヘルス メーターのバッテリ状態

•

消費バッテリ充電サイクル

•

バッテリの状態 (ポーリング時)

•

バッテリ充電状態

•

バッテリ残容量

•

バッテリ充電の状態

•

バッテリ充電完了までの残り時間

•

バッテリ電圧/電流

•

バッテリ温度

•

バッテリ現在/最高/最低

はじめに 1 - 9

バッテリの統計情報データは、zebra.com/123Scan
を使用して表示できます。

の 123Scan またはサードパーティのリモート管理コンソール

DS8178 PowerCap の統計情報機能

DS8178 コードレス スキャナでは、PowerCap コンデンサが利用できます。これらのインテリジェント コンデン
サには、詳細なリアルタイム コンデンサ メトリクスを収集するために必要なテクノロジが統合されています。

PowerCap コンデンサは、次のリモート管理機能をサポートします。

•

PowerCap 製造日

•

PowerCap シリアル番号

•

PowerCap モデル番号

•

PowerCap ファームウェア バージョン

•

PowerCap 温度

•

PowerCap 設計容量

•

PowerCap 充電状態

•

PowerCap フル充電容量

•

PowerCap 充電状態

•

PowerCap 電圧/電流

PowerCap の統計情報データは、zebra.com/123Scan
ルを使用して表示できます。

の 123Scan またはサードパーティのリモート管理コンソー

123Scan を使用して統計情報を表示するには、次の手順に従います。

1. USB 接続クレードルを使用して、PowerCap 対応コードレス スキャナを 123Scan に接続します。

2. 123Scan を開き、[スタート] タブを選択します。

3. [アクション] > [USB スキャナの統計情報の表示] を選択します。コードレス スキャナの統計情報は、[バッテ

リ診断情報] の見出しの下に表示されます。

1 - 10 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

バッテリ/PowerCap の取り付け

注 バッテリを PowerCap と交換する場合は、初めて電源を入れるときにデジタル スキャナをクレードルに

挿入する必要があります。また、PowerCap にはファームウェア バージョン CAACXS00-004-R00 以降が
必要です。

バッテリ/PowerCap をスキャナに挿入するには、次の手順に従います。

1. バッテリ/PowerCap コンパートメント カバーを取り外します。

a. コインを使用して、バッテリ/PowerCap コンパートメント ノブを反時計回りにカチッと停止するまで回

します。

図 1-6 バッテリ/PowerCap コンパートメント カバーのネジの取り外し

b. バッテリ/PowerCap コンパートメント カバーを持ち上げて取り外します。

図 1-7 バッテリ/PowerCap コンパートメント カバーの取り外し

はじめに 1 - 11

c. バッテリ/PowerCap をバッテリ/PowerCap コンパートメントに挿入し、カチッと音がするまでバッテリを

押し込みます。

図 1-8 バッテリ/PowerCap の取り付け

2. バッテリ/PowerCap コンパートメント カバーを取り付けます。

a. バッテリ/PowerCap コンパートメント ノブが開くための位置になっていることを確認します。

b. バッテリ/PowerCap コンパートメント カバーをスライドさせて正しい位置に固定します。

図 1-9 バッテリ/PowerCap コンパートメント カバーの取り付け

1 - 12 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

c. コインを使用して、バッテリ/PowerCap コンパートメント ノブを反時計回りにカチッと停止するまで回

します。

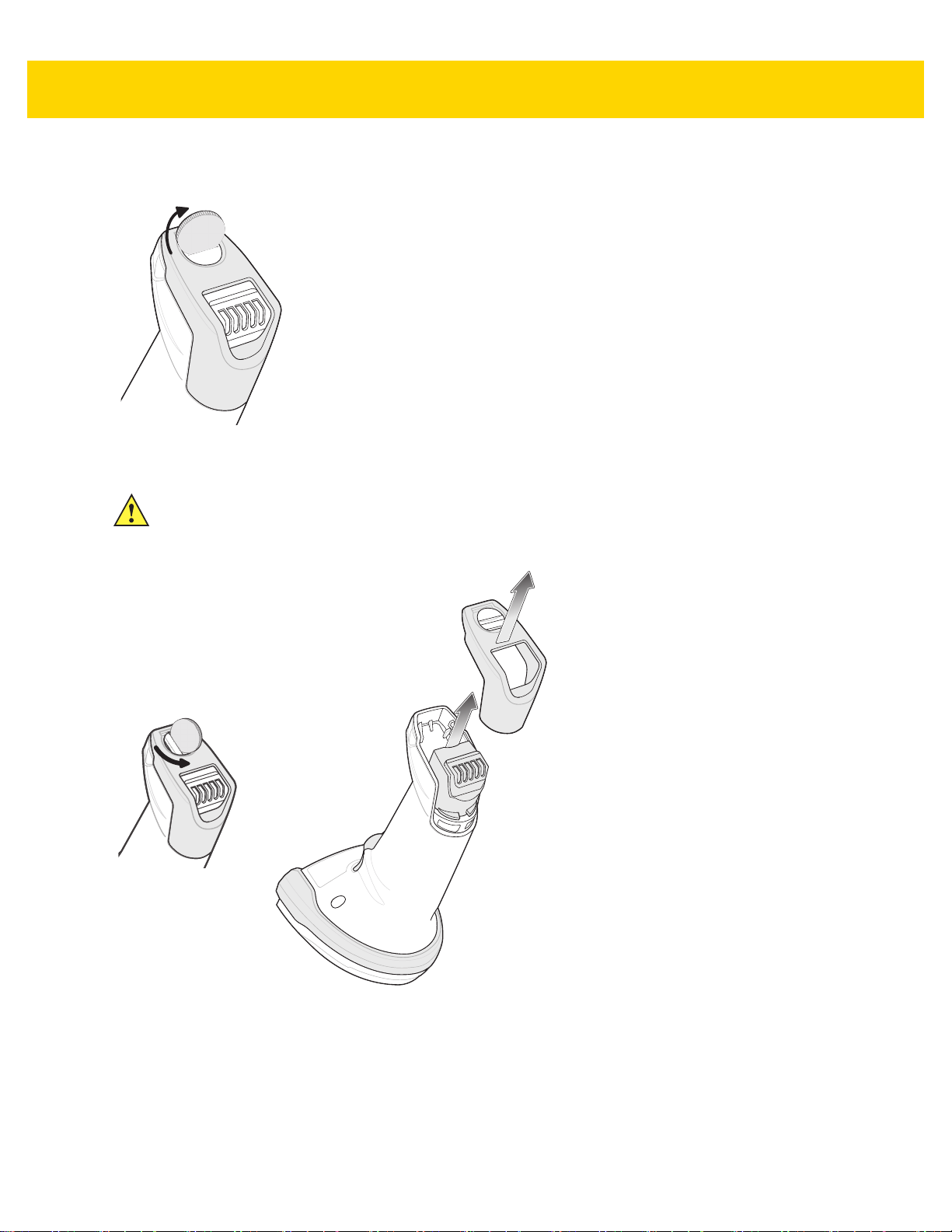

図 1-10 バッテリ/PowerCap コンパートメント カバーの取り付け

バッテリ/PowerCap カバーの取り外し

重要 バッテリ/PowerCap を交換するときには、古いバッテリ/PowerCap を取り外した後に少なくとも 5 秒

間待ってから新しいバッテリ/PowerCap を挿入します。PowerCap は出荷時に完全に充電されていま
す。初めてスキャナを使用するときは、スキャナを充電クレードルに挿入して PowerCap を有効にする
必要があります。

図 1-11 スキャナからのバッテリ/PowerCap の取り外し
スキャナからバッテリ/PowerCap を取り外すには、次の手順に従います。

1. バッテリ/PowerCap コンパートメント カバーを取り外します。
a. コインを使用して、バッテリ/PowerCap コンパートメント ノブを反時計回りにカチッと停止するまで回

します。

b. バッテリ/PowerCap コンパートメント カバーを持ち上げて取り外します。
c. バッテリ/PowerCap を持ち上げてバッテリ/PowerCap コンパートメントから取り外します。

2. バッテリ/PowerCap を交換するには、1-10 ページの「バッテリ/PowerCap の取り付け」を参照してくだ

さい。

クレードルへのスキャナのセット

スキャナ ラッチ

デジタル スキャナを CR8178-SC クレードルにセットするには、次の手順に従ってください。

1. まずスキャナをクレードル上面に挿入し、クレードル ラッチのくぼみが (1-2 ページの図 1-1を参照してくだ

さい) クレードルのスキャナ ラッチに接続したことを確認します。

2. クレードルとデジタル スキャナの端子を合わせて、カチッと音がするまでハンドルを押し込みます。

はじめに 1 - 13

図 1-12 CR8178-SC クレードルへのスキャナの装着
デジタル スキャナを CR8178-PC クレードルにセットするには、次の手順に従ってください。

1. スキャナを真っ直ぐに降ろしてクレードル上面に挿入します。

2. デジタル スキャナが自然に前方に傾き、デジタル スキャナの端子がクレードルの端子と接触します。

図 1-13 CR8178-PC クレードルへのスキャナの装着

1 - 14 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

ホスト コンピュータに対するデータの送信

クレードルは無線通信によってデジタル スキャナからデータを受信して、それをホスト ケーブルによってホスト
コンピュータに転送します。無線通信を確立するには、デジタル スキャナとクレードルのペアリングを実行する
必要があります。

ペアリング

ペアリングを実行してクレードルにスキャナを登録すると、そのスキャナとクレードルの間でデータ交換が可能
になります。CR8178-SC と CR8178-PC は、ポイントトゥポイントとマルチポイントトゥポイントの 2 つのモー
ドで動作します。ポイントトゥポイント モードでは、デジタル スキャナをクレードルに装着するか (装着時のペ
アリングが有効になっている場合)、ペアリング バーコードをスキャンして、デジタル スキャナをクレードルと
ペアリングします。マルチポイントトゥポイント モードでは、1 台のクレードルと最大 7 台のスキャナをペアリン
グできます。この機能を使用するには、デジタル スキャナがクレードルに接続されているときに、5-29 ページの

「マルチポイントトゥポイント通信」のマルチポイントトゥポイント バーコードをスキャンします。

デジタル スキャナをクレードルとペアリングするには、スキャナをクレードルに挿入するかペアリング バーコー
ドをスキャンします(クレードルへの挿入時のペアリングはデフォルトで有効になっています。5-32 ページの「ペ

アリング方法」を参照してください)。

注 デジタル スキャナをクレードルに接続するためのペアリング バーコードは、クレードルごとに異なります。

ペアリングが完了するまで、データやパラメータをスキャンしないでください。

ホスト接続の切断

スキャンしたデータがクレードルの接続先ホストに正しく転送されない場合は、すべてのケーブルがしっかりと
接続されていることと、正常に機能している AC コンセントに電源が接続されていることを必要に応じて確認し
ます。それでもスキャンしたデータがホストに転送されない場合は、ホストに対する接続を再確立してください。

1. クレードルから電源ケーブルを取り外します。

2. クレードルからホスト インタフェース ケーブルを取り外します。

3. 3 秒間待機します。

4. ホスト インタフェース ケーブルをクレードルに接続し直します。

5. ホストで必要な場合は、電源をクレードルに接続し直します。

6. スキャナをクレードルに挿入するかペアリングのバーコードをスキャンし、クレードルとのペアリングを確立し

直します(クレードルへの挿入時のペアリングはデフォルトで有効になっています。5-32 ページの「ペアリング

方法」を参照してください)。

スキャナの設定

本書のバーコードまたは 123Scan 設定プログラムを使用してデジタル スキャナを設定します。バーコード メニュー
によるデジタル スキャナのプログラミングの詳細については、第 6 章「ユーザー設定」を参照してください。この
設定プログラムによるデジタル スキャナの設定方法については、第 2 章「123Scan とソフトウェア ツール」を
参照してください。123Scan には、ヘルプ ファイルが含まれています。

無線通信

デジタル スキャナは、Bluetooth 経由で、またはクレードルとのペアリングによって、離れたデバイスと通信でき
ます。無線通信パラメータ、操作モードの詳細情報、Bluetooth、およびペアリングについては、第 5 章「無線通

信」を参照してください。

アクセサリ

デジタル スキャナにはバッテリまたは PowerCap (構成に応じて) と『DS8178 Quick Start Guide』が付属してい
ます。次の必須アクセサリを個別に注文する必要があります。

•

バッテリ/PowerCap の充電のために必要なクレードル (1-3 ページの「標準クレードル」および

1-4 ページの「プレゼンテーション クレードル」を参照してください)。

•

CR8178-PC (p/n STND-DC0081W-04) で使用する Document Capture Stand
(1-6 ページの「Document Capture Stand の使用」を参照してください)。

•

DS8178 デジタル スキャナ用の交換用バッテリ。

•

DS8178 デジタル スキャナ用の交換用 PowerCap。

•

適切なインタフェースに対応したインタフェース ケーブル。

•

ユニバーサル電源 (インタフェースで必要な場合)。

はじめに 1 - 15

電源と部品番号の完全なリストについては、xxvi ページの「アクセサリ」を参照してください。製品の構成につい
て、xxv ページの「スキャナの構成」および xxvi ページの「クレードルの構成」も参照してください。追加のア
イテムについては、Zebra の販売担当者またはビジネス パートナーにお問い合わせください。

1 - 16 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

第 2 章 123SCAN とソフトウェア

ツール

はじめに

この章では、スキャナ操作のカスタマイズに利用できる Zebra ソフトウェア ツールについて説明します。

123Scan

123Scan はスキャナのセットアップなどを簡略化するソフトウェア ツールです。
123Scan ウィザードの合理化されたセットアップ プロセスを通じて、初めてのユーザーでも直感的にセットアッ

プできます。設定は、単一のプログラミング バーコードとして印刷できる設定ファイルに保存できます。この
バーコードは、直接スキャンしたり、スマートフォンにメールに送信して画面からスキャンしたりできます。
また、USB ケーブルを使用して、スキャナにダウンロードすることもできます。

123Scan を通じて、ユーザーは以下の操作が可能です。

•

ウィザードでのスキャナ設定

•

以下のスキャナの設定のプログラム :

• ビープ音の音程 / 音量設定

• シンボロジーの有効化 / 無効化

• 通信設定

•

以下を使用した、ホストに転送する前のデータの変更

• Advanced Data Formatting (ADF) - トリガーを引くたびにバーコードを 1 つスキャン

• Multicode Data Formatting (MDF) - トリガーを 1 回引いて複数のバーコードをスキャン ( スキャ
ナの選択 )

• Preferred Symbol - 複数のラベル上の 1 つのバーコードだけを選び出す ( スキャナの選択 )

•

以下を使用した、スキャナへのパラメータ設定のロード

•

バーコード スキャナ :

• 紙のバーコードのスキャン

• PC 画面のバーコードのスキャン

• スマートフォン画面のバーコードのスキャン

•

USB ケーブル経由でのダウンロード

• スキャナ 1 台への設定のロード

• スキャナ 10 台までの同時ステージング (0.5 アンペア / ポート搭載のパワード USB ハブを推奨 )

2 - 2 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

•

スキャナのセットアップの検証

•

ユーティリティの [ データ ビュー ] 画面でのスキャン済みデータの表示

•

ユーティリティの [ データ ビュー ] 画面で画像を読み取り PC に保存

•

パラメータ レポートでの設定確認

•

[ スタート ] 画面で、すでに展開されているスキャナから設定のクローンを作成

•

スキャナのファームウェアのアップグレード

•

スキャナ 1 台への設定のロード

•

スキャナ 10 台までの同時ステージング (0.5 アンペア / ポート搭載のパワード USB ハブを推奨 )

•

以下の統計情報の表示

•

資産追跡情報

•

時間情報および使用方法

•

シンボロジー別のスキャンされたバーコード

•

バッテリ /PowerCap 診断 ( スキャナの選択 )

•

以下のレポートの生成

•

バーコード レポート - プログラミング バーコード、パラメータ設定および対応スキャナ　モデルを
含む

•

パラメータ レポート - 構成ファイルでプログラムしたパラメータを表示

•

在庫レポート - スキャナの資産追跡情報を表示

•

検証レポート - [データ] ビューからスキャンしたデータをプリントアウト

•

統計情報レポート - スキャナから取得されたすべての統計情報を表示

詳細については、zebra.com/123Scan

を参照してください。

123Scan との通信

USB ケーブルを使用して、123Scan を実行している Windows ホスト コンピュータにスキャナを接続します。

123Scan の要件

•

Windows 7、Windows 8、および Windows 10 を実行するホスト コンピュータ

•

スキャナ

•

USB ケーブル

123Scan の情報

123Scan の詳細については、zebra.com/123Scan を参照してください。
123Scan の 1 分間ツアーについては、zebra.com/ScannerHowToVideos
当社のすべてのソフトウェア ツールの一覧を表示するには、zebra.com/scannersoftware

にアクセスしてください。

にアクセスしてください。

123Scan とソフトウェア ツール 2 - 3

スキャナ SDK、その他のソフトウェア ツール、およびビデオ

当社のさまざまなソフトウェア ツールのセットを使用して、すべてのスキャナ プログラミングのニーズに対応で
きます。単純にデバイスを導入する必要がある場合でも、画像とデータの読み取りや資産管理を含む完全な機能を
備えたアプリケーションの開発が必要な場合でも、これらのツールはあらゆる面で役立ちます。

以下の無料ツールをダウンロードするには、zebra.com/scannersoftware

•

123Scan 構成ユーティリティ

•

SDK

•

Windows 向けのスキャナ SDK

•

Linux 向けのスキャナ SDK

•

Android 向けのスキャナ SDK

•

iOS 向けのスキャナ SDK

•

ドライバ

•

OPOS ドライバ

•

JPOS ドライバ

•

USB CDC ドライバ

にアクセスしてください。

•

TWAIN ドライバ

•

リモート スキャナ管理用 Scanner Management Service (SMS)

•

Windows

•

Linux

•

モバイル アプリ

•

Scanner Control アプリ

•Android

•iOS

•

Scan-To-Connect ユーティリティ

•Android

• Windows

•

ハウツービデオ

注 通信プロトコルによって SDK でサポートされるスキャナ機能の一覧については、次の項を参照してください。

付録 J、「通信プロトコル機能」。

2 - 4 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

Scanner Control アプリ

Scanner Control アプリ (SCA) を使用すると、クレードルを使用せずに電話またはタブレットから Bluetooth ス
キャナを制御できます。このアプリを使用して、電話から Zebra Bluetooth スキャナの機能を確認し、簡単に制御
できます。

Scanner Control アプリは、ワンステップで Bluetooth ペアリングできる Scan-To-Connect テクノロジをサポート
し、次のスキャナ機能を制御できます。

•

ビープ音と LED のプログラム

•

シンボロジーの有効化 / 無効化

•

スキャンをリモートでトリガー

Scanner Control アプリは、スキャンしたバーコード データを表示し、スキャナ資産情報およびバッテリ健全性の
統計情報を照会できます。

また　Scanner Control　アプリは、Android タブレットにパワード USB ホスト ポートがある場合、MP7000 のよ
うな USB 接続スキャナを使用して機能します。

Scanner Control アプリは、Android Play ストア、iOS アプリ ストア、および Zebra AppGallery ストアで入手で
きます。ソースコードは Android および iOS 用の Zebra Scanner SDK に含まれています。

Scanner Control アプリの 1 分間ツアーについては、zebra.com/scannercontrolapp

にアクセスしてください。

Scan-To-Connect (STC) ユーティリティ

STC バーコードをスキャンすれば、Zebra Bluetooth スキャナを電話、タブレットまたは PC に 1 ステップで接続で
きます。zebra.com/scantoconnect
ユーティリティとして利用することもできます。

アプリケーション統合が容易に行えるように、ソース コードも利用できます。

注 STC ユーティリティを使用すると、クレードルを使用せずに電話、タブレットまたは PC　から Bluetooth ス

キャナをペアリングできます。

から、Windows および Android オペレーティング システムのスタンドアロン

第 3 章 データの読み取り

はじめに

この章では、ビープ音と LED の定義、バーコードのスキャンに関係するテクニック、スキャンについての一般的
な指示とヒント、および読み取り範囲について説明します。

ビープ音および LED インジケータ

デジタル スキャナは、さまざまなビープ音シーケンス/パターンと LED 表示によってステータスを示します。表 3-1
に、通常のスキャン操作中やデジタル スキャナのプログラミング中に発生するビープ音シーケンス/パターンと
LED 表示の定義を示します。

DS8178 コードレス デジタル スキャナには、システム/読み取り LED の他に、バッテリ/PowerCap LED ゲージ
があります (1-2 ページの「DS8178 の機能」 を参照)。

バッテリ/PowerCap LED ゲージは、クレードルに装着されている間は常にアクティブになります。スキャナをク
レードルから取り外すと、4 秒間アクティブになります。

トリガーを 3 秒間引いて放すと、バッテリ/PowerCap LED ゲージは 4 秒間アクティブなままになります。

デジタル スキャナ インジケータ

表 3-1 デジタル スキャナのビープ音および LED インジケータ

ビープ音のシーケンス LED 意味

通常の使用時

低音→中音→高音 緑色 電源が投入されました。

スキャン中

なし 緑色の点灯 プレゼンテーション モードがオンになっています。

なし LED の点灯なし、緑色

の LED が消灯

プレゼンテーション モードがオフになっています。

3 - 2 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 3-1 デジタル スキャナのビープ音および LED インジケータ ( 続き )

ビープ音のシーケンス LED 意味

中音
(または設定したビープ音)

低音→低音→低音→超低音 赤色 パリティ エラー。

長い低音 4 回 赤色 スキャンしたコード/記号で転送エラーが検出され

5 回の長い低音 赤色 変換またはフォーマットに関するエラーが発生して

なし トリガーを引くと赤で

高 なし RS-232 経由で <BEL> キャラクタを受信しました。

無線操作

低音→高音→低音→高音 赤色 バッチ ストレージのメモリが足りないので、新しい

無線インジケータ

緑色の点滅 バーコードが正常に読み取られました(ビープ音のプ

すばやく点滅

ログラミングについては、

設定パラメータのデフォルト値」

さい)。

ました。データは無視されます。これは、本装置
が正しく設定されていない場合に発生します。
オプション設定を確認してください。

います。

スキャンに対するホスト コマンドによってスキャナ
が無効になっています。

バーコードを保存できません。

6-2 ページの「

を参照してくだ

ユーザー

低 なし スキャナがクレードルに装着されました (無効に

なっている可能性があります)。

低音→高音 緑色 Bluetooth 接続が確立されました。

高音→低音 赤色 Bluetooth 接続が切断されました。

長い低音→長い高音 赤色 Bluetooth 呼び出しタイムアウトが発生しました。

リモート デバイスが通信エリア外にあるか、電源が
入っていません。

長い低音→長い高音→
長い低音→長い高音

なし 緑色ですばやく点滅 Bluetooth が再接続を試行中です。

高音 5 回 なし Bluetooth が再接続を試行中です (デフォルトは無効)。

高音 6 回 青 (速く/速く/ゆっく

なし Bluetooth 接続試行がリモート デバイスにより拒否

されました。

呼び出し状態の表示

り)

データの読み取り 3 - 3

表 3-1 デジタル スキャナのビープ音および LED インジケータ ( 続き )

ビープ音のシーケンス LED 意味

残量表示

短い高音 4 回 赤色 (点灯) バッテリ残量低下/PowerCap 表示 (トリガーを放し

たとき)

なし 緑色

黄色
赤色

なし スキャナがクレードル

に装着されているとき
は点灯しません。

なし 緑色/赤色交互

黄色/赤色交互
赤色で点滅

パラメータ プログラミング

長い低音→長い高音 赤色 入力エラー、不適切なバーコード、「

バッテリ/PowerCap の充電レベル: 51 ～ 100%
バッテリ/PowerCap の充電レベル: 21 ～ 50%
バッテリ/PowerCap の充電レベル: 0 ～ 20%

バッテリ/PowerCap の充電レベル表示 (フル充電
容量に対する充電済みパーセンテージ)

クレードルがスキャナに給電していないか、スキャナ
がクレードルが給電できるよりも多くの電流を消費
しています (詳細については、「トラブルシュー
ティング」(

バッテリ寿命終了、バッテリ充電レベル: 51 ～ 100%
バッテリ寿命終了、バッテリ充電レベル: 21 ～ 50%
バッテリ寿命終了、バッテリ充電レベル: 0 ～ 20%

バッテリ インジケータにこれらのいずれかのパターン
が表示された場合は、バッテリを交換する時期です。

注

: PowerCap は寿命終了の警告をサポートしません。

のスキャン、間違った入力、不適切なバーコード プ
ログラミング シーケンス。プログラム モードのまま
です。

4-8 ページ

) を参照)。

キャンセル

」

高音→低音 緑色 キーボード パラメータが選択されました。バーコー

ド キーパッドで値を入力してください。

高音→低音→高音→低音 緑色 プログラムが正常に終了し、パラメータ設定の変更

が反映されました。

ADF プログラミング

低音→高音→低音 なし ADF の転送エラー。

高音→低音 緑色 数字の入力が必要です。数字を入力してください。

必要に応じて始めにゼロを追加してください。

低音→低音 緑色 英字の入力が必要です。英字を入力するか、「

セージの終わり

高音→高音 緑色の点滅 ADF 条件またはアクション バーコードの入力が必要

です。条件またはアクションを入力するか、「
ルの保存」

」バーコードをスキャンします。

バーコードをスキャンします。

メッ

ルー

3 - 4 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 3-1 デジタル スキャナのビープ音および LED インジケータ ( 続き )

ビープ音のシーケンス LED 意味

高音→低音→低音 緑色 現在のルールの条件またはアクションがすべてクリ

アされ、ルールの入力モードが継続しています。

高音→低音→高音→低音 緑色

(点滅の停止)

長い低音→長い高音 赤色 ルールのエラー。入力エラー、間違ったバーコード

低音 緑色 最後に保存したルールが削除されました。現在のル

低音→高音→高音 緑色 すべてのルールが削除されました。

長い低音→長い高音→長い
低音→長い高音

長い低音→長い高音→長い
低音

ホスト別

USB のみ

高音 4 回 なし

赤色

緑色
(点滅の停止)

ルールが保存されました。ルールの入力モードが終
了しました。

のスキャン、または条件/アクションのリストがル
ールとして長すぎます。条件またはアクションを再
入力してください。

ールは、そのまま残されます。

ルールのメモリが不足しています。既存のルール
の一部を消去し、ルールの保存を再試行してくだ
さい。

ルールの入力がキャンセルされました。エラーのた
め、またはユーザーがルールの入力の終了を選択し
たため、ルールの入力モードが終了しました。

デジタル

数秒待ってからスキャンし直してください。

スキャナの初期化が完了していません。

RS-232 のみ

高音→高音→高音→低音 赤色 RS-232 の受信エラーです。

高音 なし 「<BEL> キャラクタによるビープ音」が有効になって

仮想テザー アラーム

高/低連続音 緑色と赤色で交互に速

く点滅

クレードルの LED インジケータ

表 3-2 クレードルの LED インジケータ

LED 意味

通常の使用時

緑色 (点灯) 電源投入

いるときに、<BEL> キャラクタを受信する (ポイント
ツゥポイント モードのみ)。

スキャナが Bluetooth 経由でクレードルから切断さ
れます (仮想テザー アラーム有効)。

注

: 有効になっている場合、スキャナとクレードル

で仮想テザー アラームが有効になります。

表 3-2 クレードルの LED インジケータ ( 続き )

LED 意味

無線インジケータ

緑色 (消灯してから点灯) Bluetooth 接続が確立された

青色 呼び出しボタン

青 (速く/速く/ゆっくり) 呼び出し済み

充電の表示

黄色 (点灯) 充電が必要

データの読み取り 3 - 5

黄色で点滅し、スキャナの充電
ゲージ LED が点灯している。

黄色で点滅し、スキャナの充電
ゲージ LED が消灯している。

緑色 (点灯) バッテリ充電完了

黄色ですばやく点滅 充電エラー

赤色で点滅し、スキャナの充電
ゲージ LED が点灯している

赤色で点滅し、スキャナの充電
ゲージ LED が消灯している

赤色 (点灯) 完全に充電されていますが、バッテリの寿命が近づいているため、交換す

赤色ですばやく点滅

仮想テザー アラーム

緑色と赤色で交互に速く点滅 スキャナが Bluetooth 経由でクレードルから切断されます (仮想テザー ア

充電

クレードルがスキャナに給電していないか、スキャナがクレードルが給電
できるよりも多くの電流を消費しています (詳細については、「トラブル
シューティング」(

充電中ですが、バッテリの寿命が近づいているため、交換する必要があり
ます。

クレードルがスキャナに給電していないか、スキャナがクレードルが給電で
きるよりも多くの電流を消費しています。バッテリの寿命が近づいているた
め、交換する必要があります (詳細については、「トラブルシューティング」
（

4-8 ページ

る必要があります。

充電エラー。バッテリの寿命が近づいているため、交換する必要があります。

ラーム有効)。

4-8 ページ

) を参照）。

) を参照)。

メンテナンス インジケータ

赤色 (点灯) ブートローダに切り替え

赤色で点滅 ファームウェアのインストール

表 3-3 に、特定のホストがシステム インジケータ LED を制御するステータスのリストを示します。

表 3-3 ホスト制御クレードル LED インジケータ

LED 意味

123Scan

緑色でゆっくり点滅 スキャナが 123Scan に接続されています。

赤色ですばやく点滅 ファイルがスキャナに転送されています (パラメータとファームウェア)。

3 - 6 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 3-3 ホスト制御クレードル LED インジケータ ( 続き )

LED 意味

赤色でゆっくり点滅 スキャナでファームウェアがアクティブにされています(メモリにロードさ

れています)。

緑色の点灯 プログラミングが正常に完了しました (パラメータとファームウェア)。

赤色の点灯 エラーの状態です。

SMS

赤色の点滅
(スキャナとクレードルの両方)

SMS パッケージをスキャナにロードしています。

スキャン

注 標準のデジタル スキャナは照準ドット付きの赤色照明を照射します (図 3-1 と図 3-2 の画像を参照)。

医療向け構成は、緑色の照準ドット付きの白色照明を照射します。

ハンドヘルド スキャン

1. デジタル スキャナをバーコードに向け、トリガーを引くとバーコードを読み取ることができます。

2. デジタル スキャナでビープ音が鳴るまでトリガーを押します。このビープ音は、バーコードが正常に読み取ら

れたことを示します。ビープ音と LED の定義の詳細については、3-1 ページの「ビープ音および LED インジ

ケータ」を参照してください。

データの読み取り 3 - 7

図 3-1 ハンドヘルド モードでのスキャン

ハンズフリー スキャン

スキャナは、CR8178-PC クレードルに装着されていると、ハンズフリー (プレゼンテーション) モードになりま
す。アイドル状態のときには、スキャナはオブジェクト検知モードで動作し、自動的に起動して読み取り範囲に
示されたバーコードを読み取ります。オブジェクト検知モードでは、通常照明 LED は暗く点灯します。

スキャンするには、次の手順に従います。

1. すべてがしっかりと接続されていることを確認します (該当するホストの章を参照)。

2. スキャナの読み取り範囲にバーコードを提示します。

3 - 8 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

1D バーコード

2D バーコード

照準ドット

シンボル

3. 読み取りに成功すると、スキャナはビープ音を鳴らし、LED が緑色で点滅します(ビープ音と LED の定義の

詳細については、3-1 ページの「ビープ音および LED インジケータ」を参照してください)。

図 3-2 ハンズフリー モードでのスキャン

デジタル スキャナでの照準

スキャン時に、デジタル スキャナは、読み取り幅内にバーコードを位置付けることができる赤色の LED ドットを
投影します。デジタル スキャナとバーコードの適切な距離については、3-10 ページの「読み取り範囲」を参照し
てください。

図 3-3 照準ドット

必要であれば、デジタル スキャナは赤色の照射 LED をオンにして、対象のバーコードを照射します。

バーコードをスキャンするには、シンボルを中央に配置します。

図 3-4 照射ドットによるスキャン位置確認

データの読み取り 3 - 9

デジタル スキャナは、照準ドット内にあってもその中央に位置付けられていないバーコードを読み取ることもで
きます。図 3-5 の上 2 つの例は許容される照準方法ですが、下 2 つの例では読み取ることができません。

図 3-5 許容される照準と誤った照準

デジタル スキャナをシンボルに近づけると、照準ドットはより小さくなります。一方、シンボルから遠ざけると
より大きくなります。小さいバーや要素 (MIL サイズ) のシンボルをスキャンする場合はデジタル スキャナを近づ
け、大きなバーや要素 (MIL サイズ) のシンボルをスキャンする場合は遠ざけます。

デジタル スキャナは、バーコードを正常に読み取ったことを示すビープ音を鳴らします。ビープ音と LED の定義
の詳細については、表 3-1を参照してください。

3 - 10 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

読み取り範囲

表 3-4 DS8178 の読み取り範囲

バーコード

タイプ

Code 39 3.0mil

Code 128 3.0mil

100% UPC 13.0mil

PDF 417 5mil

Data Matrix 5.0mil

QR Code 10.0mil

シンボル密度

20.0mil

5.0mil

15mil

6.67mil

7.5mil

10.0mil

DS8178-SR

通常の読み取り範囲

近距離 遠距離 近距離 遠距離

2.2 インチ/5.6cm 5.0 インチ/12.7cm 1.4 インチ/3.6cm 5.1 インチ/13.0cm

0.0 インチ/0.0cm 36.8 インチ/93.5cm 0.0 インチ/0.0cm 22.4 インチ/56.9cm

2.6 インチ/6.6cm 4.5 インチ/11.4cm 1.8 インチ/4.6cm 4.1 インチ/10.4cm

1.6 インチ/4.1cm 8.4 インチ/21.3cm 1.2 インチ/3.0cm 8.1 インチ/20.6cm

0.0 インチ/0.0cm 27.1 インチ/68.8cm 1.0 インチ/2.5cm 16.9 インチ/42.9cm

0.0 インチ/0.0cm 24.0 インチ/61.0cm 0.0 インチ/0.0cm 15.9 インチ/40.4cm

2.3 インチ/5.8cm 6.4 インチ/16.3cm 1.5 インチ/3.8cm 6.1 インチ/15.5cm

1.8 インチ/4.6cm 8.5 インチ/21.6cm 1.1 インチ/2.8cm 8.1 インチ/20.6cm

n/a n/a 1.9 インチ/4.8cm 4.5 インチ/11.4cm

2.1 インチ/5.3cm 6.9 インチ/17.5cm 1.3 インチ/3.3cm 6.7 インチ/17.0cm

1.1 インチ/2.8cm 9.9 インチ/25.1cm 0.6 インチ/1.5cm 8.5 インチ/21.6cm

1.0 インチ/2.5cm 8.6 インチ/21.8cm 0.6 インチ/1.5cm 7.7 インチ/19.6cm

DS8178-HC

通常の読み取り範囲

20.0mil

0.1 インチ/0.3cm 17.6 インチ/44.7cm 0.0 インチ/0.0cm 12.5 インチ/31.8cm

第 4 章 メンテナンス、トラブル

シューティングおよび技術仕様

はじめに

この章では、推奨されるデジタル スキャナのメンテナンス、トラブルシューティング、技術仕様、および信号の
意味 (ピン配列) について説明しています。

メンテナンス

重要 ウェット ティッシュを使用し、洗浄液が溜まらないように注意してください。

1

次亜塩素酸ナトリウム (漂白剤) を含む洗浄剤を使用する場合は、次の項目に対処してください。

• スキャナ専用です。クレードルでは使用しないでください。

• 常に製造元の推奨される手順に従ってください: 使用する際には手袋を着用し、使用後はスキャナ
を扱っているときに長く皮膚に触れることがないように湿らせた布で残留物を除去してください。

• 次亜塩素酸ナトリウムには強い酸化特性があり、液体状になったこの化学物質 (ティッシュを含む)
に付着するとスキャナの電気接点を含む金属の表面が酸化 (腐食) しやすくなるので、これを避
ける必要があります。このような種類の消毒洗浄剤がスキャナの金属面に付着した場合は、
クリーニングを実施した後に湿らせた布ですばやく拭き取ることが重要です。

重要 デバイスの損傷を防ぐため、以下に一覧表示された承認されている洗浄剤および消毒剤のみを使用

してください。承認されていない洗浄剤または消毒剤を使用すると、保証が無効になる場合があり
ます。

4 - 2 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

既知の有害成分

以下の化学物質は、Zebra スキャナのプラスチックを損傷させることが判明しています。デバイスには使用しな
いでください。

• アセトン

• アンモニア溶液

• アルカリ性のアルコール溶液または水溶液

• 芳香族炭化水素および塩素化炭化水素

• ベンゼン

•石炭酸

• アミンまたはアンモニアの化合物

• エタノールアミン

• エーテル

•ケトン

• TB-リゾフォルム

• トルエン

• トリクロロエチレン

標準 DS8178 デジタル スキャナおよび CR8178 クレードル用の認定洗浄剤

•

イソプロピル アルコール 70% (ティッシュを含む)

•

10% 漂白剤 (次亜塩素酸ナトリウム 0.55%) と 90% 水溶液

•

3% 過酸化水素と 97% 水溶液

•

中性食器洗剤

1（4-1 ページの重要な注意を参照)

DS8178 デジタル スキャナおよび CR8178 クレードルの医療構成用の認定消毒洗浄剤

以下のリストに記載されている洗浄剤のみを使用し、製造元の指示に従ってください。

•

10% 漂白剤 (次亜塩素酸ナトリウム 0.55%) と 90% 水溶液

•

3% 過酸化水素と 97% 水溶液

•

91% イソプロピル アルコールと 9% 水溶液

•

Azowipe

•

Brulin BruTab 6S タブレット

•

Clinell ユニバーサル消毒ワイプ

•

Clinell ユニバーサル ワイプ

•

Clorox Dispatch Hospital Cleaner Disinfectant Towels with Bleach

•

Clorox Formula 409 ガラスおよび表面クリーナ

1（4-1 ページの重要な注意を参照)

1（4-1 ページの重要な注意を参照)

1（4-1 ページの重要な注意を参照)

•

Clorox Healthcareブリーチ殺菌拭き取りティッシュ

•

Clorox Healthcare過酸化水素ワイプ

•

Clorox Healthcare Multi-Surface Quat Alcohol Wipes

•

Diversey D10 濃縮洗剤消毒剤

•

Diversey Dimension 256 中性殺菌クリーナ

1（4-1 ページの重要な注意を参照)

メンテナンス、トラブルシューティングおよび技術仕様 4 - 3

•

Diversey Oxivir Tb ワイプ

•

Diversey Virex II 256 ワンステップ消毒クリーナ

•

Medipal アルコール ワイプ

•

Meterx CaviCide

•

Meterx CaviCide 1

•

Meterx CaviWipes

•

Meterx CaviWipes 1

•

PDI Easy Screen® クリーニング ワイプ

•

PDI Sani-Cloth AF3 殺菌用使い捨てワイプ

•

PDI Sani-Cloth ブリーチ殺菌用使い捨てワイプ

•

PDI Sani-Cloth HB Sani-Germicidal 使い捨てワイプ

•

PDI Sani-Cloth Plus 殺菌用使い捨てクロス

•

PDI Super Sani-Cloth 殺菌ワイプ

•

Progressive Products ワイプ プラス

•

Sani Professional 消毒マルチサーフェス ワイプ

•

Sani-Hands® インスタント手消毒用ワイプ

•

SC Johnson Windex オリジナル ガラス クリーナ、アンモニアD

•

Spartan Hepacide Quat II

•

Sterets アルコワイプ

•

Steris Coverage Plus 殺菌剤

•

Veridien Viraguard

•

WipesPlus 病院/外科用ワイプ

デジタル スキャナのクリーニング

1（4-1 ページの重要事項を参照)

外部ウィンドウは定期的なクリーニングが必要です。ウィンドウが汚れていると、スキャン精度に影響する場合
があります。ウィンドウに研磨性の物質が触れないようにしてください。

スキャナをクリーニングするには、次の手順に従います。

1. 承認されている上記の洗浄剤の 1 つで柔らかい布を湿らせるか、ウェットティッシュを使用します。

2. 前面、背面、側面、上面、底面といったすべての表面を優しく拭きます。決して液体をスキャナに直接かけな

いでください。スキャナ ウィンドウ、トリガー、ケーブル コネクタ、その他のデバイスの部分の周囲に、液
体が溜まらないように注意してください。

3. トリガーおよびトリガーと本体の間のクリーニングを忘れないでください (狭い部分や手が届かない領域は綿

棒を使用してください)。

4. 水などの液体を直接外部ウィンドウに吹きかけないでください。

4 - 4 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

5. レンズ用ティッシュペーパー、または眼鏡などの光学材料の清掃に適した他の素材でスキャナの外部ウィン

ドウを拭きます。

6. 擦り傷を防止するために、柔らかくて表面が粗くない布で掃除した後、ただちにスキャナ ウィンドウを乾か

します。

7. デバイスの使用前に、十分に自然乾燥させてください。

8. スキャナ コネクタでは、次のように清掃します。

a. 綿棒の綿の部分をイソプロピル アルコールに浸します。

b. 綿棒の綿の部分で、Zebra スキャナのコネクタの端から端までを前後に 3 回以上こすります。コネクタに

綿のかすが残らないようにしてください。

c. アルコールに浸した綿棒で、コネクタ部付近の油分やほこりを拭き取ります。

d. 乾いた綿棒の綿の部分で、スキャナのコネクタの端から端までを前後に 3 回以上こすります。コネクタに

綿のかすが残らないようにしてください。

トラブルシューティング

表 4-1 トラブルシューティング

問題 考えられる原因 考えられる解決方法

メンテナンス、トラブルシューティングおよび技術仕様 4 - 5

トリガーを押しても照準ド
ットが表示されない。

デジタル スキャナ
準ドットは照射されている
が、バーコードが読み取れ
ない。

から照

デジタル スキャナに電源が入っ
ていません。

誤ったホスト インタフェース ケ
ーブルが使用されています。

インタフェース ケーブルまたは
電源ケーブルの接続が緩んでい
ます。

デジタル スキャナが無効になっ
ています。

RS-232 Nixdorf B モードを使用
しているときに、CTS がオンに
なっていません。

照準パターンが無効になってい
ます。

デジタル スキャナ
コード タイプに合わせてプログ
ラムされていません。

バーコード シンボルを読み取れ
ません。

が正しいバー

電源が必要な機器構成の場合、電源に接続し直
してください。

正しいホスト インタフェース ケーブルを接続
してください。

ケーブルを再接続してください。

IBM 468x と USB IBM ハンドヘルド、IBM 卓
上、および OPOS モードの場合、ホスト イン
タフェースを介してデジタル スキャナを有効に
します。それ以外の場合、担当技術者にご連絡
ください。

CTS 制御線をオンにします。

照準パターンを有効にしてください。

の「

ハンドヘルド読み取り照準パターン」

参照してください。

そのタイプのバーコードを読み取るようにデジ
タル スキャナをプログラミングしてください。

第 13 章「シンボロジー」

同じバーコード タイプのテスト記号をスキャンし
て、バーコードが汚れていないかどうかを確認
します。

を参照してください。

6-27 ページ

を

照準ドットがシンボルの中心に
正しく当たっていません。

デジタル スキャナとバーコード
との距離が適切ではありません。

照準ドットが読み取り範囲内に入るようにシンボ
ルを移動します (

ャナでの照準」

スキャナをバーコードに近づけたり、バーコー
ドから遠ざけたりします。

み取り範囲」

3-8 ページの「

を参照)。

を参照してください。

デジタル スキ

3-10 ページの「

読

4 - 6 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 4-1 トラブルシューティング (続き)

問題 考えられる原因 考えられる解決方法

デジタル スキャナ

でバーコ
ードは読み取れるが、その
データがホストに転送され
ない。

デジタル スキャナ

が正しいホスト
タイプに合わせてプログラムさ
れていません。

インタフェース ケーブルの接続
が緩んでいます。

クレードルが正しいホスト
タイプに対応するようにプログ
ラムされていません。

デジタル スキャナ

がホスト接続
インタフェースにペアリングさ
れていません。

クレードルがホストへの接続を
切断しました。

デジタル スキャナから長い低音
のビープ音が 4 回鳴る場合は、
転送エラーが発生しています。

これは、ユニットが正しく設定
されていない、または間違った
ホスト タイプに接続されている
場合に発生します。

適切なホスト タイプのプログラミング バーコ
ードをスキャンします。該当するホスト タイプ
に対応する章を参照してください。

ケーブルを再接続してください。

デジタル スキャナのホスト パラメータを確認
するか、オプションを編集します。

クレードルで「

ペアリング

」バーコードをス
キャンして、デジタル スキャナとクレードルを
ペアリングしてください。

次の操作を行い、クレードルとホストを再接続
してください。(1) 電源とホスト ケーブルを外
します。(2) 3 秒待って、ホスト ケーブルを再
接続します。(3) 電源を再接続します。(4) ペア
設定を再設定します。

ホストの設定に一致するようにスキャナの通信
パラメータを設定します。

スキャンされたデータが
ホストに正しく表示され
ない。

デジタル スキャナが低音のビー
プ音を 5 回鳴らす場合、変換エ
ラーまたはフォーマット エラー
が発生しました。

デジタル スキャナから低音 - 高
音 - 低音のビープ音が鳴る場合
は、無効な ADF ルールが検出さ
れています。

デジタル スキャナ

がホストと連携
するようにプログラムされてい
ません。

デジタル スキャナの変換パラメータを正しく設
定してください。

正しい ADF ルールをプログラミングしてくだ
さい。『
Programmer Guide

Advanced Data Formatting

』を参照してください。

適切なホスト タイプのプログラミング バーコ
ードをスキャンします。

RS-232 の場合は、ホストの設定に合わせてデジ
タル スキャナの通信パラメータを設定します。

Keyboard Wedge 構成の場合は、システムを正
しいキーボード タイプでプログラムして、
CAPS LOCK キーをオフにします。

正しい編集オプション (たとえば、UPC-E から
UPC-A への変換) をプログラムします。

メンテナンス、トラブルシューティングおよび技術仕様 4 - 7

表 4-1 トラブルシューティング (続き)

問題 考えられる原因 考えられる解決方法

短い低音 - 短い中音 - 短い
高音のビープ音 (電源投入
のビープ音シーケンス) が
複数回鳴る。

読み取りの試行中に短い高
音が 4 回鳴る。

デジタル スキャナ

を使用し
ていないとき、低音 - 低音 ­低音 - 超低音のビープ音が
鳴る。

プログラミング中に

ル スキャナ

から低音 - 高音

デジタ

のビープ音が鳴る。

プログラミング中に

ル スキャナ

から低音 - 高音 -

デジタ

低音 - 高音のビープ音が
鳴る。

USB バスによって、デジタル ス

ホストのリセット中であれば正常です。
キャナの電源オン/オフのサイク
ルが複数回繰り返される状態に
なっている可能性があります。

デジタル スキャナ

の USB 初期化

数秒待ってからスキャンし直してください。
が完了していません。

RS-232 の受信エラーです。 ホストのリセット中であれば正常です。それ以

外の場合は、デジタル スキャナの RS-232 パリ

ティがホスト設定と一致するように設定してく

ださい。

入力エラー、または不適切なバ
ーコードか「

キャンセル

」バー

プログラムされたパラメータの範囲内の正しい

数値バーコードをスキャンします。
コードがスキャンされました。

ホスト パラメータの記憶領域が
不足している。

ADF ルールに使用するメモリが
不足している。

プログラミング中に、ADF パ
ラメータの記憶領域が不足して

6-6 ページの「

デフォルト パラメータ」

をス

キャンします。

ADF ルールの数、または ADF ルール内のステ

ップ数を減らします。

ルールをすべて消去してから、短いルールでプ

ログラミングし直します。
いる。

デジタル スキャナ

から低音 ­高音 - 低音のビープ音が
鳴る。

USB ホスト タイプの変更後
に

デジタル スキャナ

から電源

投入のビープ音が鳴る。

使用中ではないときに、

ジタル スキャナ

から高音の

デ

ビープ音が 1 回鳴る。

デジタル スキャナ

から頻繁
にビープ音が鳴る。

ADF の転送エラー。 詳細については、『Advanced Data Formatting

Guide』を参照してください。

無効な ADF ルールが検出されて
います。

USB バスによって、デジタル

詳細については、『Advanced Data Formatting
Guide』を参照してください。

USB ホスト タイプの変更時であれば正常です。
スキャナの電源供給が再確立さ
れました。

RS-232 モードで、<BEL> キャ
ラクタが受信され、「<BEL> キ
ャラクタによるビープ音」オプ

<BEL> キャラクタによるビープ音
なっていて、デジタル スキャナが RS-232 モー
ドになっていれば正常です。

」が有効に

「

ションが有効になっています。

スキャナに電源が供給されてい
ません。

誤ったホスト インタフェース ケ
ーブルが使用されています。

システムの電源を確認します。電源が必要な機
器構成の場合、電源に接続し直してください。

正しいホスト インタフェース ケーブルを使用
しているかどうかを確認します。使用していな
かった場合は、正しいホスト インタフェース
ケーブルを接続してください。

インタフェース ケーブルまたは
電源ケーブルの接続が緩んでい

緩んだケーブル接続を確認し、ケーブルを接続
し直します。

ます。

4 - 8 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 4-1 トラブルシューティング (続き)

問題 考えられる原因 考えられる解決方法

バーコードの読み取り後、
デジタル スキャナ
い低音のビープ音が 5 回
鳴る。

ペアリング要求がリモート
の iOS/Android

からキャンセルされた場合
でも、デジタル スキャナの
LED が点滅する。

残量 LED が赤色に
なっている。

から長

™

デバイス

変換エラーまたはフォーマット
エラーが検出されました。

スキャナの変換パラメータが正
しく設定されていません。

変換エラーまたはフォーマット
エラーが検出されました。

選択したホストに送信できない
キャラクタで ADF ルールがセッ
トアップされています。

変換エラーまたはフォーマット
エラーが検出されました。

ホストに送信できないキャラク
タを含むバーコードがスキャン
されました。

パス キー エントリがタブレット/
携帯電話からキャンセルされた場
合、デジタル スキャナはタイム
アウトまで 30 秒間、パス キー
エントリ モードを維持します。

バッテリまたは PowerCap 充電
が低下しています。

スキャナの変換パラメータを正しく設定してく
ださい。

ADF ルールを変更するか、この ADF ルールを
サポートするホストに変更します。

バーコードを変更するか、バーコードをサポー
トできるホストに変更します。

パス キー エントリ モードを終了するには、

ページの「

の任意のバーコードをスキャンします。

スキャナをクレードルに挿入します。

キャンセル」

をスキャンするか、他

H-1

短い高音が 4 回鳴り、残量
LED が赤色になっている。

クレードルの LED がすばや
く黄色に点滅し、残量 LED
は点灯しない。

スキャナの残量 LED が赤色
と緑色または赤色と黄色で
交互に点灯し、クレードル
LED が赤色に点滅する。

クレードルの LED が赤色に
点滅し、スキャナの残量
LED が点灯しない。

バッテリまたは PowerCap 充電
量が非常に少なくなっています。

クレードルがスキャナに給電し
ていません。

バッテリの寿命が近づいてい
ます。

クレードルがスキャナに給電し
ていないか、スキャナがクレー
ドルが給電できるよりも多くの
電流を消費しており、バッテリ
の寿命が近づいています。

スキャナをクレードルに挿入します。

スキャナがクレードルにしっかりと装着されて
いることを確認します。バッテリまたは
PowerCap の充電が再開されない場合は、
スキャナとクレードルの電気接点をクリーニン
グして乾かします (詳細については、スキャナ
コネクタのクリーニング手順 (

8

)

を参照）。次に、スキャナをクレードルに取
り付け、スキャナがベースに適切に設置されて
いることを確認します。

バッテリを交換します。

スキャナとクレードルの電気接点をクリーニン
グして乾燥させます (詳細については、
「スキャナ コネクタのクリーニング手順」

4-4 ページの手順 8

をクレードルに取り付け、ベースに正しく装着
されていることを確認します。

バッテリを交換します。

を参照）。次に、スキャナ

4-4 ページの手順

メンテナンス、トラブルシューティングおよび技術仕様 4 - 9

表 4-1 トラブルシューティング (続き)

問題 考えられる原因 考えられる解決方法

クレードルの LED が赤色に
なっている。

クレードルの LED が赤色で
すばやく

点滅する。

バッテリは充電されていますが
寿命に近づいています。

充電エラー。バッテリの寿命が
近づいています。

バッテリを交換します。

スキャナとクレードルの電気接点をクリーニン
グして乾燥させます (詳細については、
「スキャナ コネクタのクリーニング手順」
(

4-4 ページの手順 8

をクレードルに取り付け、ベースに正しく装着
されていることを確認します。

バッテリを交換します。

) を参照)。次に、スキャナ

注 これらのチェックを実行した後にもデジタル スキャナで問題が発生する場合は、販売店にお問い合わせ

いただくか、Zebra サポートに電話でお問い合わせください。

スキャナ パラメータのダンプ

スキャナの問題をデバッグするには、USB HID キーボード モードで Microsoft®
ドに接続した、または RS-232 経由で Windows ハイパーターミナルに接続したスキャナを使用して、以下のバー
コードをスキャンします。これにより、スキャナのすべての資産追跡情報とパラメータ設定が、テキスト ドキュ
メントとして出力されます。

出力のパラメータ/属性番号を解釈するには、付録 A、「標準パラメータのデフォルト」のパラメータ番号を参照
してください。

Windows のメモ帳かワードパッ

注 この機能を使用する代わりに 123Scan を使用してください。123Scan は、スキャナ情報を出力するの

に適した方法です。

注 適切にフォーマットするには、最初に 6-45 ページの「<データ> <サフィックス 1> (1)」をスキャン

する必要があります。

スキャナ パラメータのダンプ

4 - 10 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

バージョンの送信

ソフトウェア バージョンの通知

以下のバーコードをスキャンして、スキャナにインストールされているソフトウェアのバージョンを送信します。

ソフトウェア バージョンの通知

シリアル番号

以下のバーコードをスキャンして、ホストにスキャナのシリアル番号を送信します。

シリアル番号

製造情報

以下のバーコードをスキャンして、ホストにスキャナの製造情報を送信します。

製造情報

技術仕様

表 4-2 技術仕様

物理特性

寸法

メンテナンス、トラブルシューティングおよび技術仕様 4 - 11

注 現在の動作仕様は変更されることがあります。

項目 説明

スキャナ

プレゼンテーション クレードル

Desk/Wall クレードル

6.6 インチ (H) x 2.6 インチ (W) x 4.2 インチ (D) (16.8cm (H) x

6.7cm (W) x 10.6cm (D))

2.9 インチ (H) x 3.7 インチ (W) x 4.8 インチ (D) (7.3cm (H) x

9.4cm (W) x 12.3cm (D))

2.8 インチ (H) x 3.3 インチ (W) x 8.3 インチ (D) (7.2cm (H) x

8.4cm (W) x 21.1cm (D))

重さ - DS8178-SR/DL

スキャナ (バッテリ付き)

スキャナ (PowerCap 付き)

プレゼンテーション クレードル

Desk/Wall クレードル

重さ - DS8178-HC

プレゼンテーション クレードル

Desk/Wall クレードル

クレードル動作電流

CR8178-SC 動作電流 (mA)
T

=25C

A

スキャナ

8.2 オンス/232g

7.6 オンス/215g

5.4 オンス/153g

6.5 オンス/183g

8.3 オンス/237g

6.5 オンス/183g

7.1 オンス/202g

モード タイプ 最大
アイドル @ VIN = 12V 43 50
アイドル @ VIN = 5V 93 100
充電、標準 USB 470 500
充電、BC1.2 CDP 1350 1500
充電、BC1.2 DCP 1100 1200
充電、5V USB 以外 730 750
充電、12V USB 以外 743 1000

4 - 12 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 4-2 技術仕様 (続き)

項目 説明

CR8178-PC 動作電流 (mA)
T

=25C

A

モード タイプ 最大
アイドル @ VIN = 12V 37 45
アイドル @ VIN = 5V 77 85
充電、標準 USB 470 500
充電、BC1.2 CDP 1350 1500
充電、BC1.2 DCP 1100 1200
充電、5V USB 以外 730 750
充電、12V USB 以外 743 1000

選択可能な色 トワイライト ブラック、ノバ ホワイト、ヘルスケア ホワイト

(DS8178-HC)

サポートされているホスト インタフェース USB、RS-232、キーボード インタフェース、

RS-485 (IBM 46XX)

USB 認証 DS8178 は USB2.0 フル スピード準拠です。詳細については、

USB.org をご覧ください。

キーボード サポート 97 種類の多言語キーボードをサポートします

FIPS セキュリティ認定 FIPS 140-2 に準拠

ユーザー インジケータ

スキャナ 多機能 LED (読み取り、エラー、呼び出し状態)

ビープ音 (読み取り、呼び出し)
電力ゲージ
直接読み取りインジケータ

クレードル 多機能 LED (電源、エラー、充電状態)

性能特性

光源

DS8178-SR/DL

DS8178-HC

照準パターン: 円形 617nm オレンジ色 LED
照準パターン: 円形 528nm 真緑 LED

照明

DS8178-SR/DL

DS8178-HC

645nm 赤色 LED x 2
温白色 LED x 2

イメージャ視野 48.0° 水平、37.0° 垂直

イメージ センサー 1,280 × 960 ピクセル

最小印刷コントラスト 16% (最小反射率差異)

スキューの許容度 ± 60°

ピッチの許容度 ± 60°

メンテナンス、トラブルシューティングおよび技術仕様 4 - 13

表 4-2 技術仕様 (続き)

項目 説明

ロールの許容度 360°

画像読み取り

対応グラフィックス形式 ビットマップ、JPEG、TIFF 形式でエクスポート可能

解像度 (A4 ドキュメント) 109 PPI

動作環境

DS8178-SR/DL 温度 動作温度: 0°C ～ 50°C

プレゼンテーション モードの動作: 0°C ～ 40°C
充電温度: 0°C ～ 40°C

DS8178-HC 温度 動作温度 (スキャナ): 0°C ～ 50°C

プレゼンテーション モードの動作: 0°C ～ 40°C
充電温度: 0°C ～ 40°C

保管温度 -40° ～ 158°F/-40° ～ 70°C

湿度 5 ～ 95% RH (結露なきこと)

耐落下衝撃性能の要件 (スキャナ) 6.0 フィート/1.8m の高さからコンクリート面に複数回落ちて

も耐えられる設計

耐転倒衝撃仕様 (スキャナ) 1.5 フィート/0.5m の高さから 2,000 回の転倒衝撃に耐える設計

注: 1 回の転倒 = 0.5 サイクル

耐周辺光 0 ～ 9000 フート キャンドル/0 ～ 96,840 ルクス

環境シーリング スキャナ定格 IP52

静電気放電 (ESD) - スキャナ、プレゼンテー
ション クレードル、Desk/Wall クレードル

無線接続

Bluetooth 無線 標準 Bluetooth v4.0 + BLEクラス 1 330 フィート (100m) およ

調整可能 Bluetooth 電源 クラス 1: 出力電源調整可能 (8 ステップで 4dBm から)

電源

+/-15kV 非接触、+/-8kV 間接、+/-8kV 直接

びクラス 2 33 フィート (10m)、シリアル ポートおよび HID プ
ロファイル

クラス 2: 出力電源調整可能 (8 ステップで 2dBm から)

4 - 14 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 4-2 技術仕様 (続き)

項目 説明

PowerPrecision+ リチウムイオン バッテリ

PowerCap コンデンサ 容量: 440 ファラッド

容量: 2500 mAh
フル充電状態からのスキャン回数: 65,000 (1 秒あたり 1 スキャン)

空の状態からフル充電までの一般的な充電時間

標準USB 7 時間 45 分 9 時間 15 分
BC1.2 USB 3 時間 3 時間 15 分
外部 5V 電源 4 時間 30 分 5 時間
外部 12V 電源 2 時間 15 分 2 時間 15 分

フル充電状態からのスキャン回数: 2,000 (1 秒あたり 1 スキャン)

フル充電の 20% でスキャン待機状態からのスキャン回数
(デフォルト): 200 (1 秒あたり 1 スキャン)

フル充電の 15% でスキャン待機状態からのスキャン回数:
100 (1 秒あたり 1 スキャン)

空の状態からフル充電までの充電時間: USB で 30 分

可聴低充電警告からフル充電の 20% でスキャン待機状態まで
の充電時間 (デフォルト): USB 経由で 90 秒 (6-41 ページの

「バッテリ/PowerCap しきい値」の中しきい値を参照)

CR8178-SC CR8178-PC

可聴低充電警告からフル充電の 15% でスキャン待機状態まで
の充電時間: USB 経由で 35 秒

アクセサリ 表 Cを参照してください。

コード/記号読み取り機能

1D UPC/EAN、サプリメンタル コード付き UPC/EAN、

Bookland EAN、ISSN、UCC クーポン拡張コード、Code 39、
Code 39 Full ASCII、Code 128、ISBT Code 128、Code 93、
Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、
Korean 3 of 5、GS1 DataBar、Base 32 (イタリアの製薬業界)、
ISBT 連結

2D PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、

DataMatrix、MaxiCode、QR Code、Micro QR、Chinese
Sensible (Han Xin)、China GM Code、DotCode、Dotted
DataMatrix

郵便コード Australian Post、US PLANET、Royal Mail 4 State、US

POSTNET、KIX (オランダ), UK Postal、Japan Post、UPU 4
State FICS (Post US4)、USPS 4 State (Post US3)、Canadian
Post (Postbar)

Digimarc 社 電子透かし技術

メンテナンス、トラブルシューティングおよび技術仕様 4 - 15

表 4-2 技術仕様 (続き)

項目 説明

最小エレメント解像度

Code 39 3.0mil

Code 128 3.0mil

DataMatrix 5.0mil

QR 5.0mil

ユーティリティおよび管理

123Scan スキャナ パラメータのプログラミング、ファームウェアのアッ

プグレード、スキャンされたバーコード データの提供とレポー
トの印刷。第 2 章「123Scan とソフトウェア ツール」を参照

してください。

Symbol Scanner SDK マニュアル、ドライバ、テスト ユーティリティおよびサンプル

ソース コードを含むフル装備のスキャナ アプリケーションの
生成。zebra.com/ScannerSDKforWindows

スキャナ管理サービス (SMS) Zebra スキャナのリモート管理、およびその資産情報の照会。

zebra.com/sms

読み取り範囲 (通常値)* 3-10 ページの「読み取り範囲」を参照してください。

4 - 16 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

ピン 5

ピン 1

ピン 5

ピン 1

クレードルの信号の説明

図 4-1 クレードルのピン配置

表 4-3 の信号の解説は、デジタル スキャナの端子に適用されるものです。参考までにご覧ください。

表 4-3 信号ピン配列

ピン 機能

1

2

3

4

5

表 4-4 10 ピン ホスト インタフェース コネクタ

ピン USB RS-232 Keyboard Wedge RS-485*

1 CABLE_ID CABLE_ID CABLE_ID

2 5VDC 5VDC 5VDC 5VDC

3 GND GND GND GND

PACK+

THERM

COM1

COM2

GND

4 TXD KBD_CLK IBM_TXD

*追加の RS-485 無線機ハードウェア (ケーブル内に搭載)

メンテナンス、トラブルシューティングおよび技術仕様 4 - 17

表 4-4 10 ピン ホスト インタフェース コネクタ ( 続き )

ピン USB RS-232 Keyboard Wedge RS-485*

5 D+ RXD TERM_DATA IBM_RXD

6 ピン 1 に短絡 RTS KBD_DATA IBM_DIR

7 D- CTS TERM_CLK

8 ピン 1 に 1Meg 抵抗 ピン 1 に

2Meg 抵抗

9

10 12VDC

(オプション)

シェル シールド シールド シールド シールド

*追加の RS-485 無線機ハードウェア (ケーブル内に搭載)

12VDC
(オプション)

12VDC
(オプション)

12VDC
(オプション)

4 - 18 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

第 5 章 無線通信

*パラメータを有効にする

(1)

機能/オプション

* はデフォルトを示す

オプション値

はじめに

この章では、DS8178 クレードル デジタル スキャナ、クレードル、およびホスト間で無線通信を行うための動作モー
ドと機能について説明します。この章には、デジタル スキャナの構成に必要なパラメータも含まれています。

デジタル スキャナは、5-2 ページの「無線通信パラメータのデフォルト一覧」 に示す設定で出荷されています
(すべてのデフォルト値については、付録 A、「標準パラメータのデフォルト」を参照してください)。デフォルト
値が要件を満たしているのであれば、プログラミングは不要です。

パラメータの設定

機能の値を設定するには、1 つのバーコードまたは短いバーコード シーケンスをスキャンします。これらの設定
は不揮発性メモリに保存され、スキャナの電源をオフにしても保持されます。

注 ほとんどのコンピュータ モニタで、画面上のバーコードを直接スキャンできます。画面をスキャンする場合

は、バーコードが鮮明に見え、バーやスペースが明確に区切られて見えるまで文書を拡大してください。

デフォルトのホストを使用しない場合は、電源投入ビープ音が鳴った後で、ホスト タイプを選択してください。
特定のホスト情報については、各ホストの章を参照してください。この操作は、新しいホストに接続して初めて
電源を入れるときにのみ必要です。

すべての機能をデフォルト値に戻すには、6-6 ページの「デフォルト パラメータ」のバーコードをスキャンしま
す。プログラミング バーコード メニュー全体で、アスタリスク (

*) はデフォルト値を示しています。

5 - 2 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

スキャン シーケンスの例

多くの場合、単一バーコードのスキャンでパラメータ値が設定されます。たとえば、Wi-Fi フレンドリ モードを有
効にするには、5-12 ページの「Wi-Fi フレンドリ モード」に記載されている「Wi-Fi フレンドリ モードを有効に
する」バーコードをスキャンします。パラメータが正常に設定されると、高速のさえずり音が鳴り、LED が緑色
に変わります。

また、複数のバーコードをスキャンして設定する必要のある「Bluetooth フレンドリ名」などのパラメータもあり
ます。該当するパラメータのスキャン手順を確認してください。

スキャン中のエラー

特に指定されていない限り、スキャン シーケンス中のエラーは、単に正しいパラメータを再スキャンすれば修正
できます。

無線通信パラメータのデフォルト

表 5-1 に無線通信パラメータのデフォルトを示します。以下のいずれかの方法で値を変更します。

•

この章の該当するバーコードをスキャンします。メモリ内にある標準のデフォルト値は、スキャンした新し
い値で置き換えられます。デフォルトのパラメータ値を再び呼び出す手順については、6-6 ページの「デフォ

ルト パラメータ」を参照してください。

•

123Scan の設定プログラムを使用して、スキャナを設定します。第 2 章「123Scan とソフトウェア ツー

ル」を参照してください。

注 すべてのユーザー設定、ホスト、シンボロジー、およびその他のデフォルト パラメータについては、

付録 A、「標準パラメータのデフォルト」を参照してください。

表 5-1 無線通信パラメータのデフォルト一覧

パラメータ パラメータ番号 SSI 番号 デフォルト ページ番号

無線通信ホスト タイプ N/A N/A クレードルのホスト

Bluetooth フレンドリ名 607 F1h 5Fh n/a

検出可能モード 610 F1h 62h 一般

Wi-Fi フレンドリ モード 1299 F8h 05h 77h 無効

Wi-Fi フレンドリ チャネルの除外 N/A N/A すべてのチャネルを使用

無線電波出力 1324 F8h 05h 2Ch 高

リンク監視タイムアウト 1698 F8h 06h A2h 5 秒

Bluetooth 無線状態 1354 F8h 05h 4Ah オン

5-4

5-10

5-11

5-12

5-13

5-14

5-15

5-16

Apple iOS 対応 HID 機能 1114 F8h 04h 5Ah 無効

HID キーボード キーストローク遅延 N/A N/A 遅延なし (0 ミリ秒)

HID Caps Lock オーバーライド N/A N/A 無効

5-16

5-17

5-17

表 5-1 無線通信パラメータのデフォルト一覧 (続き)

パラメータ パラメータ番号 SSI 番号 デフォルト ページ番号

無線通信 5 - 3

HID での不明な文字の無視 N/A N/A 有効

キーパッドのエミュレート N/A N/A 有効

Fast HID キーボード 1361 F8h 05h 51h 有効

クイック キーパッド エミュレーション 1362 F8h 05h 52h 有効

HID キーボードの FN1 置換 N/A N/A 無効

HID ファンクション キーのマッピング N/A N/A 無効

Caps Lock のシミュレート N/A N/A 無効

大文字/小文字の変換 N/A N/A 大文字/小文字の変換なし

自動再接続オプション 604 F1h 5Ch 直ちに自動再接続

再接続試行のビープ音フィードバック 559 F1h 2Fh 無効

再接続試行間隔 558 F1h 2Eh 30 秒

試行間のスリープ 1778 F8h 06h F2h

再試行回数 1779 F8h 06h F3h 再試行しない

装着時のビープ音 288 20h 有効

1 分間スリープ 5-26

5-18

5-18

5-19

5-19

5-20

5-20

5-21

5-21

5-23

5-24

5-24

5-27

5-28

動作モード
(ポイントトゥポイント/マルチポイ

ントトゥポイント)

パラメータ ブロードキャスト
(クレードル ホストのみ)

ペアリング モード 542 F1h 1Eh 非ロック

装着によるペアリング 545 F1h 21h 有効

ペアリング切り替え 1322 F8h 05h 2Ah 無効

コネクション維持時間 N/A N/A 15 分

AutoConfig (クレードルを使用したス
キャナのクローン作成)

バッチ モード 544 F1h 20h 通常 (データをバッチに

永続的バッチ ストレージ 1399 F8h 05h 77h 無効

呼び出しボタン 746 F1h EAh 有効

呼び出しモード 1364 F8h 05h 54h 単純呼び出し

呼び出し状態のタイムアウト 1365 F8h 05h 55h 30 秒

538 F1 1A ポイントトゥポイント

148 94h 有効

2139 F8 08 5B 無効

しない)

5-29

5-30

5-31

5-32

5-33

5-34

5-35

5-38

5-40

5-40

5-41

5-41

5 - 4 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

表 5-1 無線通信パラメータのデフォルト一覧 (続き)

パラメータ パラメータ番号 SSI 番号 デフォルト ページ番号

PIN コード (設定と保存) 552 F1h 28h 12345

可変 PIN コード 608 F1h 60h 静的

(デフォルト PIN コード
は 12345)

Bluetooth セキュリティ レベル 1393 F8h 05h 71h 低

スキャナの仮想テザー アラーム

スキャナでのオーディオ仮想テザー
アラーム

スキャナでの LED 仮想テザー
アラーム

スキャナでの照明仮想テザー
アラーム

スキャナでの触覚仮想テザー
アラーム (DS8178-HC のみ)

クレードルでの仮想テザー
アラーム設定

仮想テザー アラームが有効になる前
の遅延

2053

2246 F8h 08h C6h ナイト モード以外で

2247 F8h 08h C7h 有効

2248 8h 08h C8h 有効

2249 F8h 08h C9h 有効

2124 F8h 08h 4Ch 無効

2054 F8h 08h 06h 30 秒

F8h 08h 05h 無効

オーディオ仮想テザー
アラームを有効にする

5-42

5-43

5-44

5-45

5-46

5-46

5-47

5-47

5-48

5-48

仮想テザー アラーム鳴動時間 2055 F8h 08h 07h 5 分

仮想テザー アラームの無効化 2119 F8h 08h 47h スキャン ボタンでの

仮想テザー アラームの一時停止時間 2120 F8h 08h 48h 30 秒

無線ビープ音の定義

デジタル スキャナでペアリング バーコードをスキャンしたときに、操作の成功または不成功を示すさまざまな
ビープ音が鳴らします。ペアリング操作でのビープ音も含めた、すべてのビープ音シーケンスおよび LED 表示に
ついては、3-1 ページの「ビープ音および LED インジケータ」を参照してください。

無線通信ホスト タイプ

デジタル スキャナをクレードルと通信できるように設定する場合や、標準 Bluetooth プロファイルを使用する場
合に、以下の該当するホスト タイプ バーコードをスキャンします。

Bluetooth Classic と Low Energy Bluetooth

Low Energy (LE) Bluetooth は、RF フットプリントが小さいので Wi-Fi との共存が非常に容易になります。しかし、LE
Bluetooth は Classic Bluetooth の 7 分の 1 の速度になるので (0.7 ～ 2.1Mbps に対して 0.27Mbps)、ファームウェアの
更新などの多くのデータを転送する操作では長い時間がかかることがあります。

5-49

5-50

アラームの一時停止

5-50

無線通信 5 - 5

クレードル

このホスト タイプは、通信クレードル (DS8178-SC または DS8178-PC) にスキャナを接続するときに選択します。

注 無線通信が途切れて切断された場合、スキャナは自動的にリモート デバイスへの再接続を試みます。詳細

については、

接続を確立するには次の手順を実行します (初回セットアップのみ)。

1. 「クレードル Bluetooth Classic」または「クレードル Low Energy」バーコードをスキャンします。

2. クレードル上のペアリング バー コードをスキャンするか、スキャナをクレードルにセットします。

クレードル Bluetooth Classic

5-22 ページの「自動再接続機能」 を参照してください。

クレードル Bluetooth Low Energy

5 - 6 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

ヒューマン インタフェース デバイス (HID) キーボード エミュレーション

Bluetooth キーボードをエミュレートする PC/タブレット/携帯電話に接続する場合に、このホスト タイプを選択
します。

•

HID Bluetooth Classic - ホストとスキャナが Bluetooth Classic 無線経由で HID キーボード プロファイルを使
用して通信できるようにします。スキャナは検出可能 (ペリフェラル モード) で、セントラル モードもサポ

ートします。
接続を確立するには、次の手順に従います (初回セットアップのみ)。

1. 「HID Bluetooth Classic」バーコードをスキャンします。

2. セントラル モードまたはペリフェラル モードに接続します。

• セントラル モード: ホスト デバイスの MAC アドレスで、ペアリング バーコードをスキャンします。

• ペリフェラル モード - ホストから、Bluetooth デバイスを検出し、検出されたデバイスのリストから
スキャナを選択します。

•

HID Bluetooth Low Energy (検出可能) - ホストが Bluetooth Low Energy 無線経由で、スキャナと HID キーボー
ド　プロファイルの接続を確立できるようにします。スキャナは検出可能です (ペリフェラル モード)。

接続を確立するには、次の手順に従います (初回セットアップのみ)。

1. 「HID Bluetooth Low Energy (検出可能)」バーコードをスキャンします。

2. ホストから、Bluetooth デバイスを検出し、検出されたデバイスの一覧からスキャナを選択します。

HID Bluetooth Classic

HID Bluetooth Low Energy (検出可能)

無線通信 5 - 7

Simple Serial Interface (SSI)

Zebra モバイル デバイスまたは Zebra スキャナ SDK アプリを実行している PC/タブレット/携帯電話に接続する
場合に、このホスト タイプを選択します。

•

SSI BT Classic (検出不能) - Zebra モバイル コンピュータと通信できます。スキャナが Bluetooth Classic 無
線を介してホストとの接続を確立できるようになります。スキャナは検出不可能です (マスター モード)。

接続を確立するには、次の手順に従います (セントラル モード)。

1. 「SSI BT Classic (検出不能)」バーコードをスキャンします。

2. ホスト デバイスの MAC アドレスを使用してペアリング バーコードをスキャンします。

注 ホストの Bluetooth スタックによっては追加のステップが必要になることがあります。

•

SSI BT Classic (検出可能) - Android 向けスキャナ SDK で生成されたアプリとの通信を可能にします。ホス
トが Bluetooth Classic 無線を介してスキャナとの接続を確立できるようになります。スキャナは検出可能

です (ペリフェラル モード)。
接続を確立するには、次の手順に従います (初回セットアップのみ)。

1. 「SSI BT Classic (検出可能)」バーコードをスキャンします。

2. ホストから、Bluetooth デバイスを検出し、検出されたデバイスの一覧からスキャナを選択します。

•

SSI BT LE - Zebra の iOS および Android 向けスキャナ SDK を使用して生成されたアプリと通信できるよ
うにします。ホストが Bluetooth Low Energy 無線経由でスキャナとの接続を確立できるようになります。

スキャナは検出可能 (ペリフェラル モード) で、セントラル モードもサポートします。

• 無料デモンストレーション アプリ - App Store から iOS 向けスキャナ制御アプリをダウンロードします。

• 無料デモンストレーション アプリ - Google Play Store から Android 向けスキャナ制御アプリをダウンロー

ドします。

•

SSI BT with MFi (iOS Support) - iOS 向けのスキャナ SDK で生成されたアプリとの通信を可能にします。こ
れにより、Apple デバイスとスキャナが Bluetooth Classic 無線経由で通信できるようになります。スキャナ

は検出可能 (ペリフェラル モード) で、セントラル モードもサポートします。

• 無料デモンストレーション アプリ - App Store から iOS 向けスキャナ制御アプリをダウンロードします。

5 - 8 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

Simple Serial Interface (続き)

SSI BT Classic (検出不能)

SSI BT Classic (検出可能)

SSI BT LE

SSI BT with MFi (iOS Support)

無線通信 5 - 9

シリアル ポート プロファイル (SPP)

Bluetooth シリアル接続を使用して PC/タブレット/携帯電話に接続する場合に、このホスト タイプを選択します。

•

SPP BT Classic (検出不可能) - スキャナが Bluetooth Classic 無線経由でホストとシリアル ポート プロファ
イル (SPP) 接続を確立できるようにします。スキャナは検出不可能です (セントラル モード)。

接続を確立するには、次の手順に従います (初回セットアップのみ)。

1. 「SPP BT Classic (検出不能)」バーコードをスキャンします。

2. ホスト デバイスの MAC アドレスでペアリング バー コードをスキャンします。

•

SPP BT Classic (検出可能) - ホストが Bluetooth Classic 無線経由でスキャナとシリアル ポート プロファイ
ル (SPP) 接続を確立できるようにします。スキャナは検出可能です (ペリフェラル モード)。

接続を確立するには、次の手順に従います (初回セットアップのみ)。

1. 「SPP BT Classic (検出可能)」バーコードをスキャンします。

2. ホストから、Bluetooth デバイスを検出し、検出されたデバイスの一覧からスキャナを選択します。

SPP BT Classic (検出不能)

SPP BT Classic (検出可能)

Bluetooth Technology Profile Support

Bluetooth Technology Profile Support により、クレードルがなくても無線通信が可能です。デジタル スキャナは
Bluetooth テクノロジを使用してホストと直接通信します。デジタル スキャナは、標準 Bluetooth シリアル ポート
プロファイル (SPP) および HID プロファイルをサポートします。これらのプロファイルにより、同じプロファイ
ルをサポートする他の Bluetooth デバイスと通信可能になります。

•

SPP - デジタル スキャナは、Bluetooth 経由で PC/ホストに接続され、シリアル接続のように動作します。

•

HID - デジタル スキャナは、Bluetooth 経由で PC/ホストに接続され、キーボードのように動作します。

セントラル/ペリフェラルのセット アップ

デジタル スキャナは、セントラルまたはペリフェラルとしてセット アップできます。デジタル スキャナをペリフ
ェラルとしてセット アップした場合は、他のデバイスから検出して接続できます。セントラルとしてセット アッ
プした場合は、接続が要求されているリモート デバイスの Bluetooth アドレスが必要です。この場合、リモート
デバイスのアドレスを含むペアリング バーコードを作成してスキャンし、リモート デバイスとの接続を試みる必
要があります。ペアリング バーコードを作成する方法については、5-33 ページの「Scan-To-Connect (STC) ユー

ティリティを使用したペアリング バーコードのフォーマット」を参照してください。

5 - 10 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

セントラル

デジタル スキャナをセントラル (SPP) としてセット アップすると、ペリフェラル デバイスとの間で無線接続
を開始します。接続の開始は、リモート デバイスのペアリング バーコードをスキャンして行います (5-33 ペー

ジの「Scan-To-Connect (STC) ユーティリティを使用したペアリング バーコードのフォーマット」を参照)。

ペリフェラル

デジタル スキャナをペリフェラル デバイス (SPP) としてセット アップした場合は、リモート デバイスからの接
続要求を受け付けます。

注 デジタル スキャナの数は、ホストの能力によって異なります。

Bluetooth フレンドリ名

パラメータ番号 607 (SSI 番号 F1h 5Fh)

デバイスを検出したときにアプリケーションに表示されるスキャナ名称を設定できます。デフォルト名は、デジタ
ル スキャナ名の後にシリアル番号が続く DS8178 123456789ABCDEF のようになります。「デフォルト設定」をス
キャンすると、このデジタル スキャナ名に戻ります。デフォルト設定操作の後でもユーザー設定名を保持する場
合は、カスタム デフォルトを使用してください。

新しい Bluetooth フレンドリ名を設定するには、次のバーコードをスキャンして、付録 H、「英数字バーコード」
で 23 文字までのバーコードをスキャンします。名前が 23 文字未満の場合は、『Advanced Data Formatting Guide』
の「メッセージの終わり」をスキャンします。

注 アプリケーションでデバイス名を設定できる場合は、そのデバイス名が Bluetooth フレンドリ名よりも優

先されます。

Bluetooth フレンドリ名

検出可能モード

パラメータ番号 610 (SSI 番号 F1h 62h)

検出を開始するデバイスに基づいて、検出可能モードを選択します。

•

PC から接続を開始するときは、[一般検出可能モード] を選択します。

•

モバイル デバイス (たとえば、Q) から接続を開始し、そのデバイスが「一般検出可能モード」で表示され
ない場合は、[制限付き検出可能モード] を選択します。このモードでは、デバイスの検出に時間がかかる可

能性があります。

デバイスは 30 秒間、制限付き検出可能モードのままになります。この間、緑色の LED が点滅します。その
後、検出不能となります。制限付き検出可能を再度有効にするには、トリガーを引きます。

*一般検出可能モード

(0)

無線通信 5 - 11

制限付き検出可能モード

(1)

5 - 12 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

Wi-Fi フレンドリ モード

Wi-Fi フレンドリ モード用に設定されているスキャナは、次のように動作します。

•

スキャナは Sniff モードを維持し、ファームウェアの更新時にのみ Sniff モードを終了します。

•

Wi-Fi チャネルがホッピング シーケンスから除外されている場合は、AFH がオフになります。

•

接続が確立された後で、スキャナ (およびクレードル) は選択されている Wi-Fi チャネルを回避します。

注

•

この機能を使用する場合は、Wi-Fi フレンドリ モードのエリア内に存在するすべてのスキャナを設定します。

•

デフォルトでは、Wi-Fi チャネルは除外されません。

•

Wi-Fi チャネル 1、6、11 が除外されている場合、Bluetooth には 20 個以上のチャネルが必要になるため、
小さな値のチャネルは、ホッピング シーケンスから切り捨てられます。

•

Bluetooth を接続する前に Wi-Fi フレンドリ設定の更新をお勧めします。

以下のバーコードをスキャンして [Wi-Fi フレンドリ モード] を有効または無効にし、除外するチャネルを選択し
てください (Wi-Fi フレンドリ チャネルの除外参照)。

*Wi-Fi フレンドリ モードを無効にする

Wi-Fi フレンドリ チャネルの除外

Wi-Fi チャネルの除外

除外するチャネルを選択します。

•

Wi-Fi チャネル 1 を除外: Bluetooth チャネル 0 ～ 21 がホッピング シーケンスから除外されます
(2402 ～ 2423MHz)。

•

Wi-Fi チャネル 6 を除外: Bluetooth チャネル 25 ～ 46 がホッピング シーケンスから除外されます
(2427 ～ 2448MHz)。

•

Wi-Fi チャネル 11 を除外: Bluetooth チャネル 50 ～ 71 がホッピング シーケンスから除外されます
(2452 ～ 2473 MHz)。

•

Wi-Fi チャネル 1、6、11 を除外: Bluetooth チャンネル 2 ～ 19 (2404 ～ 2421MHz)、
26 ～ 45 (2428 ～ 2447MHz)、および 51 ～ 69 (2453 ～ 2471MHz) がホッピング シーケンスから除外されます。

•

Wi-Fi チャネル 1、6 を除外: Bluetooth チャネル 0 ～ 21 (2402 ～ 2423MHz) および 25 ～ 46
(2427 ～ 2448MHz) がホッピング シーケンスから除外されます。

•

Wi-Fi チャネル 1、11 を除外: Bluetooth チャネル 0 ～ 21 (2402 ～ 2423MHz) および 50 ～ 71
(2452 ～ 2473 MHz) がホッピング シーケンスから除外されます。

•

Wi-Fi チャネル 6、11 を除外: Bluetooth チャネル 25 ～ 46 (2427 ～ 2448MHz) および 50 ～ 71
(2452 ～ 2473 MHz) がホッピング シーケンスから除外されます。

Wi-Fi フレンドリ モードを有効にする

Wi-Fi フレンドリ チャネルの除外 (続き)

*全チャネルを使用 (標準 AFH)

Wi-Fi チャネル 6 を除外

無線通信 5 - 13

Wi-Fi チャネル 1 を除外

Wi-Fi チャネル 1、6、11 を除外

Wi-Fi チャネル 1、11 を除外

Wi-Fi チャネル 11 を除外

Wi-Fi チャネル 1、6 を除外

Wi-Fi チャネル 6、11 を除外

5 - 14 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

無線電波出力

パラメータ番号 1324 (SSI 番号 F8h 05h 2Ch)

DS8178 は、Bluetooth Class 1 認定および Class 2 対応の無線を使用しています。オプションで、無線電波出力を
減らして転送範囲を制限し、周囲の無線システムへの影響を削減します。

注 出力を変更すると Bluetooth スタックがリセットされ、デバイスが切断されます。

必要な出力モードを選択するには、バーコードをスキャンします。

* ハイ パワー設定

(0)

ロー パワー設定

(2)

ミドル パワー設定

(1)

超ロー パワー設定

(3)

無線通信 5 - 15

リンク監視タイムアウト

パラメータ番号 1698 (SSI 番号 F8h 06h A2h)

リンク監視タイムアウトは、リモート デバイスへの Bluetooth 無線接続が失われたとスキャナが判断する、リン
ク切断時間を制御します。値を小さくすると、通信可能範囲限界でのデータ損失を防止でき、値を大きくすると、
時間内に応答しないリモート デバイスの切断を防止できます。ときどき切断されてもスキャナが再接続できる場
合は、リンク監視タイムアウト値を増やしてください。

注 スキャナは、セントラル モードでリンク監視タイムアウトのみを制御します。

.5 秒

* 5 秒

20 秒

2 秒

10 秒

5 - 16 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

Bluetooth 無線の状態

パラメータ番号 1354 (SSI 番号 F8h 05h 4Ah)

注 クレードルで無線がオフになった後にオンにするには、ホストを使用する必要があります。

Bluetooth 無線オフ

HID ホスト パラメータ

デジタル スキャナは Apple iOS の仮想キーボード エミュレーションと、Bluetooth HID プロファイルを通じた
キーボード エミュレーションをサポートします。このモードでは、デジタル スキャナは、HID プロファイルを
Bluetooth キーボードとしてサポートする Bluetooth ホストと接続できます。スキャンしたデータは、キースト
ロークとしてホストに転送されます。

Apple iOS 対応 HID 機能

パラメータ番号 1114 (SSI 番号 F8h 04h 5Ah)

これは Apple iOS デバイス用のオプションで、トリガーを 2 度押しすることで iOS 仮想キーボードを開閉できる
ようにします。

注 この機能が有効な場合、Apple iOS 以外のデバイスではデジタル スキャナを使用できません。

*Bluetooth 無線オン

*無効

(0)

有効

(1)

無線通信 5 - 17

HID キーボード キーストローク遅延

このパラメータで、エミュレーションされたキーストローク間の遅延をミリ秒単位で設定します。HID ホストのデー
タ転送に時間がかかる場合は、以下のバーコードをスキャンして遅延を長くしてください。

*遅延なし (0 ミリ秒)

中程度の遅延 (20 ミリ秒)

長い遅延 (40 ミリ秒)

HID Caps Lock オーバーライド

有効にすると、Caps Lock キーの状態に関係なく、データの大文字と小文字が維持されます。日本語版 Windows
(ASCII) キーボード タイプの場合、この設定は常に有効で、無効にすることはできません。

* Caps Lock キーをオーバーライドしない

(無効)

Caps Lock キーをオーバーライドする

(有効)

5 - 18 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

HID での不明な文字の無視

このオプションは、HID キーボード エミュレーション デバイスおよび IBM デバイス専用です。不明な文字とは、
ホストが認識できない文字です。[不明な文字を含むバーコードを送信する] を選択している場合は、不明な文字を
除くすべてのバーコード データが送信され、エラーを示すビープ音は鳴りません。[不明な文字を含むバーコードを
送信しない] を選択した場合、バーコード データは最初の不明な文字まで送信され、その後、デジタル スキャナ
ではエラーを示すビープ音が鳴ります。

*不明な文字を含むバーコードを送信する

(有効)

不明な文字を含むバーコードを送信しない

(無効)

キーパッドのエミュレート

有効にすると、すべてのキャラクタが ASCII シーケンスとして、数字キーパッド経由で送信されます。たとえば、
ASCII キャラクタの A は "ALT make" 0 6 5 "ALT Break" として送信されます。

キーパッド エミュレーションを無効化

*キーパッド エミュレーションを有効にする

Fast HID キーボード

パラメータ番号 1361 (SSI 番号 F8h 05h 51h)

このオプションを使用すると、より高速なレートで Bluetooth HID キーボード データが送信されます。

高速 HID を無効にする

* Fast HID を有効にする

無線通信 5 - 19

クイック キーパッド エミュレーション

パラメータ番号 1362 (SSI 番号 F8h 05h 52h)

注 このオプションは、「キーパッドのエミュレート」が有効にされている HID キーパッド エミュレ

ーション デバイスにのみ適用されます (5-18 ページの「キーパッドのエミュレート」を参照)。

このパラメータを使用すると、ASCII キャラクタがキーボードにない場合にのみ ASCII シーケンスを送信できる
ので、キーパッド エミュレーションが高速化されます。

クイック キーパッド エミュレーションを有効にする

*クイック キーパッド エミュレーションを有効にする

5 - 20 DS8178 デジタル スキャナ プロダクト リファレンス ガイド

HID キーボードの FN1 置換

このパラメータを有効にすると、EAN128 バーコードの FN1 文字が、ユーザーの選択したキー カテゴリおよび値
で置換されます。キー カテゴリおよびキー値の設定については、6-46 ページの「FN1 置換値」を参照してくだ
さい。

*キーボードの FN1 置換を無効にする

キーボードの FN1 置換を有効にする

HID ファンクション キーのマッピング

32 未満の ASCII 値は、通常、コントロール キー シーケンスとして送信されます。このパラメータを有効にする
と、標準的なキー マッピングではなく、太字で示されたキーが送信されます (I-1 ページの表 I-1 を参照)。

太字のエントリを持たないテーブル エントリは、このパラメータの有効/無効に影響されません。

*ファンクション キーのマッピングを無効にする

ファンクション キーのマッピングを有効にする
