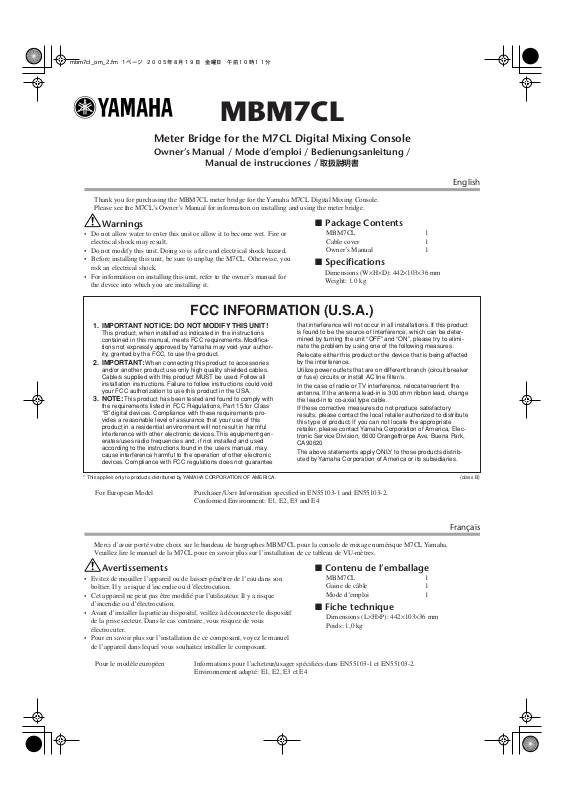

MBM7CL

Meter Bridge for the M7CL Digital Mixing Console

Owner’s Manual / Mode d’emploi / Bedienungsanleitung /

Manual de instrucciones /

Thank you for purchasing the MBM7CL meter bridge for the Yamaha M7CL Digital Mixing Console.
Please see the M7CL’s Owner’s Manual for information on installing and using the meter bridge.

取扱説明書

W

•

■

■

W

A

•

■

■

English

arnings

Do not allow water to enter this unit or allow it to become wet. Fire or
electrical shock may result.

• Do not modify this unit. Doing so is a fire and electrical shock hazard.

• Before installing this unit, be sure to unplug the M7CL. Otherwise, you
risk an electrical shock.

•For information on installing this unit, refer to the owner’s manual for
the device into which you are installing it.

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions
contained in this manual, meets FCC requirements. Modifica­tions not expressly approved by Yamaha may void your author­ity, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories

and/or another product use only high quality shielded cables.
Cable/s supplied with this product MUST be used. Follow all
installation instructions. Failure to follow instructions could void
your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with

the requirements listed in FCC Regulations, Part 15 for Class
“B” digital devices. Compliance with these requirements pro­vides a reasonable level of assurance that your use of this
product in a residential environment will not result in harmful
interference with other electronic devices. This equipment gen­erates/uses radio frequencies and, if not installed and used
according to the instructions found in the users manual, may
cause interference harmful to the operation of other electronic
devices. Compliance with FCC regulations does not guarantee

Package Contents

MBM7CL
Cable cover 1
Owner’s Manual 1

1

Specifi cations

Dimensions (W × H × D): 442 × 103 × 36 mm

eight: 1.0 kg

that interference will not occur in all installations. If this product
is found to be the source of interference, which can be deter­mined by turning the unit “OFF” and “ON”, please try to elimi­nate the problem by using one of the following measures:

Relocate either this product or the device that is being affected
by the interference.

Utilize power outlets that are on different branch (circuit breaker
or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the
antenna. If the antenna lead-in is 300 ohm ribbon lead, change
the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory
results, please contact the local retailer authorized to distribute
this type of product. If you can not locate the appropriate
retailer, please contact Yamaha Corporation of America, Elec­tronic Service Division, 6600 Orangethorpe Ave, Buena Park,
CA90620

The above statements apply ONLY to those products distrib­uted by Yamaha Corporation of America or its subsidiaries.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

For European Model Purchaser/User Information specified in EN55103-1 and EN55103-2.

Conformed Environment: E1, E2, E3 and E4

Français

Merci d’a voir porté votre choix sur le bandeau de bargraphes MBM7CL pour la console de mixage numérique M7CL Yamaha.
Veuillez lire le manuel de la M7CL pour en savoir plus sur l’installation de ce tableau de VU-mètres.

vertissements

Evitez de mouiller l’appareil ou de laisser pénétrer de l’eau dans son
boîtier. Il y a risque d’incendie ou d’électrocution.

• Cet appareil ne peut pas être modifié par l’utilisateur. Il y a risque
d’incendie ou d’électrocution.

•Avant d’installer la partie au dispositif, veillez à déconnecter le dispositif
de la prise secteur. Dans le cas contraire, vous risquez de vous
électrocuter.

• Pour en savoir plus sur l’installation de ce composant, voyez le manuel
de l’appareil dans lequel vous souhaitez installer le composant.

Pour le modèle européen Informations pour l’acheteur/usager spécifiées dans EN55103-1 et EN55103-2.

Environnement adapté: E1, E2, E3 et E4

Contenu de l’emballage

MBM7CL
Gaine de câble 1
Mode d’emploi 1

1

Fiche technique

Dimensions (L × H × P): 442 × 103 × 36 mm
Poids: 1,0 kg

V

ielen Dank für den Kauf der MBM7CL Meterleiste für das Digitalmischpult M7CL von Yamaha.

Bitte lesen Sie sich die Bedienungsanleitung des M7CL durch, um zu erfahren, wie man diese Meterleiste installieren muss.

Deutsch

arnungen

Vermeiden Sie, daß Wasser oder andere Flüssigkeiten in das
Geräteinnere gelangen. Dann besteht nämlich Schlag- oder Brandgefahr.

• Dieses Gerät darf vom Anwender nicht modifiziert werden. Dabei
bestehen nämlich Brand- und Schlaggefahr.

•Vor Installieren des Teils am Gerät muss das Gerät ausgeschaltet werden,
da sonst Stromschlaggefahr besteht.

•Weitere Hinweise zur Installation des Teils entnehmen Sie bitte der

Lieferumfang

MBM7CL
Kabelmantel 1
Bedienungsanleitung 1

1

Spezifi kationen

Abmessungen (B × H × T): 442 × 103 × 36 mm

wicht: 1,0 kg

Bedienungsanleitung des Gerätes, in das Sie das Teil einbauen.

Für das europäische Modell Kunden-/Benutzerinformation nach EN55103-1 und EN55103-2.

Entspricht den Umweltschutzbestimmungen: E1, E2, E3 und E4

Gracias por adquirir el puente de vumetro MBM7CL para la mesa de mezclas digital M7CL de

Yamaha.

Por favor, lea atentamente el manual de instrucciones del M7CL para obtener información de cómo instalar el puente de VU-metros.

Advertencias

No permita que entre agua dentro de la unidad, ni que ésta se
humedezca. Esto podría resultar en descargas eléctricas.

• No modifique la unidad. Si lo hiciese, supondría el riesgo de descargas
eléctricas o de un incendio.

• Antes de instalar la parte en el dispositivo, desconéctelo. En caso
contrario, corre el riesgo de sufrir una descarga eléctrica.

•Para más información acerca de cómo instalar la parte, consulte el

Contenidos del embalaje

MBM7CL
Cubierta de cable 1
Manual de instrucciones 1

1

Especifi caciones

Dimensiones (An × Al ×
Peso: 1,0 kg

Prf): 442×103×36 mm

manual del usuario para el dispositivo en el que instala la parte.

Español

Modelo para Europa Información sobre el comprador/usuario especificada en EN55103-1 y EN55103-2.

Entorno de acuerdo con: E1, E2, E3 y E4

日本語

このたびは、ヤマハデジタルミキシングコンソール M7CL 用メーターブリッジ MBM7CL をお買い上げいただき、ありがとうございま
す。取り付けおよび使用方法は M7CL の取扱説明書をお読みください。

この欄に記載されている事項を無視して、

!

安全上のご注意

安全にお使いいただくため、ご使用の前にこの「安全上のご注
意」をよくお読みください。またお読みになったあと、いつでも
見られるところに必ず保管してください。

絵表示 この取扱説明書および製品への表示では、製品を安全

に正しくお使いいただき、あなたや他の人々への危害や財産
への損害を未然に防止するために、いろいろな絵表示をして
います。内容をよく理解してから本文をお読みください。

絵表示の例

：注意（危険・警告を含む）を促す事項

：決しておこなってはいけない禁止事項

：必ずおこなっていただく強制事項

■同梱品

MBM7CL 本体 1 台 取扱説明書 1 部
ケーブルカバー 1 個 保証書 1 枚

■仕様

寸法（W × H × D）：442 × 103 × 36mm
質量：1.0kg

WF00880 508POCP5.2-01A0

inted in J apan

―安全にお使いいただくため―

誤った取扱いをすると、人が死亡または重
傷を負う可能性があります。

W

•

■

■

設置されるとき

● この機器に水が入ったり、機器がぬれたりしな
いようご注意ください。火災・感電の原因とな
ります。雨天・降雪時や海岸・水辺での使用はと
くにご注意ください。

ご使用になるとき

● この機器を改造しないでください。火災・感 電
の原因となります。

● 本部品を取り付ける前に、必ず取り付ける機器
本体の電源プラグを抜いてください。感電の原
因となります。

● 本部品の取り付けに関しては、装着する機器の
取扱説明書を参照してください。

この取扱説明書は
大豆油インクで印刷しています。

この取扱説明書は無塩素紙 (ECF: 無塩素系漂白パルプ ) を使用しています。

This document is pr inted on chlor ine free (ECF) paper with so y ink.
